Описание проблемы
-
Функция : Нагреватель относится к PTC-нагревателю, расположенному в воздуховоде AMS. Этот нагреватель используется для функции сушки AMS, служа для повышения температуры камеры и обеспечения сушки филамента. Эта ошибка возникает при обнаружении короткого замыкания в PTC-нагревателе.
-
Принцип обнаружения : Короткое замыкание в нагревателе определяется, когда обнаруженное сопротивление PTC-нагревателя слишком низкое.
-
Влияние : Процесс сушки переходит в состояние ошибки. Нагрев в левом и правом воздуховодах останавливается, оба вентилятора активируются для отвода тепла, индикатор состояния отображает красный пульсирующий режим, и генерируется уведомление HMS.
Инструменты, оборудование и материалы
- Пинцет с плоским наконечником
- Шестигранный ключ H1.5
- Шестигранный ключ H2.0
Поиск и устранение неисправностей
ams-2-pro">AMS 2 Pro
Шаг 1. Остановите процесс сушки, а затем перезапустите его
Проверьте, исчезла ли ошибка. Если ошибка сохраняется, перейдите к шагу 2.
Шаг 2. Переподключите разъемы

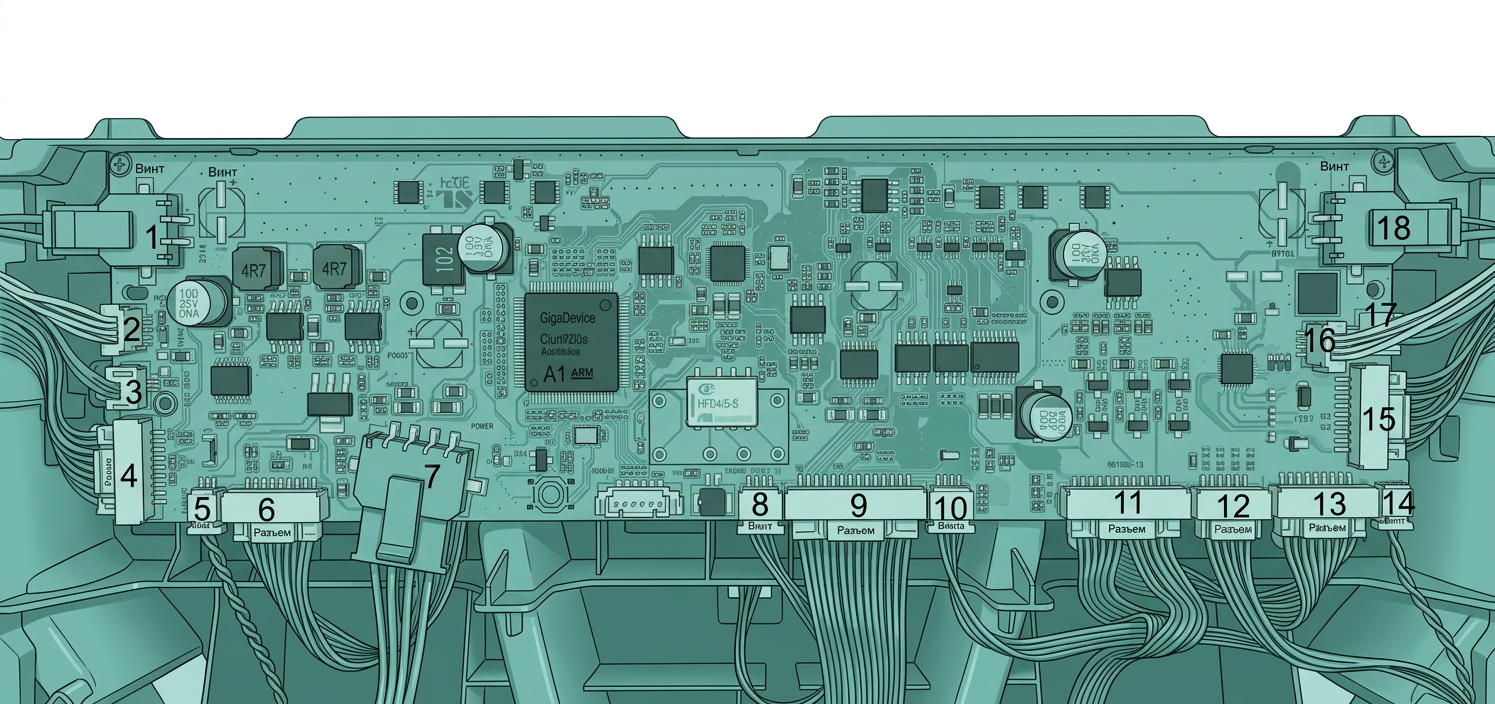

Пожалуйста, обратитесь к инструкциям по замене главной платы AMS 2 Pro и переподключите следующие разъемы:
- Порт 1 — Нагреватель блока нагрева (слоты 1&2)
- Порт 18 — Нагреватель блока нагрева (слоты 3&4)
Шаг 3. Поменяйте местами соединения левого и правого блоков нагрева
Подключите три кабеля неисправного блока нагрева к разъему другого блока нагрева на главной плате, затем пере
