HMS_0700-8000-0001-0002: Нагреватель 1 AMS A отключен, возможно, из-за плохого контакта.

Описание проблемы

• Функция : Нагреватели относятся к PTC-нагревательным элементам, расположенным внутри воздушных каналов AMS. Эти нагревательные элементы используются для функции сушки AMS, служа для повышения температуры внутри камеры AMS и облегчения сушки филамента. Данная конкретная неисправность указывает на аномалию, обнаруженную датчиком тока, контролирующим PTC-нагревательный элемент.

• Принцип обнаружения : Ошибка возникает при двух условиях: 1) при запуске процесса сушки обнаруживается ток, протекающий через нагреватель до подачи напряжения на PTC-нагреватель, или 2) если обнаружено значительное расхождение между электрическими сопротивлениями двух PTC-нагревателей.

• Воздействие : Процесс сушки переходит в состояние ошибки. Нагрев в обоих воздушных каналах (левом и правом) останавливается, оба охлаждающих вентилятора активируются для отвода тепла, индикатор статуса отображает красный пульсирующий режим, и генерируется уведомление HMS.

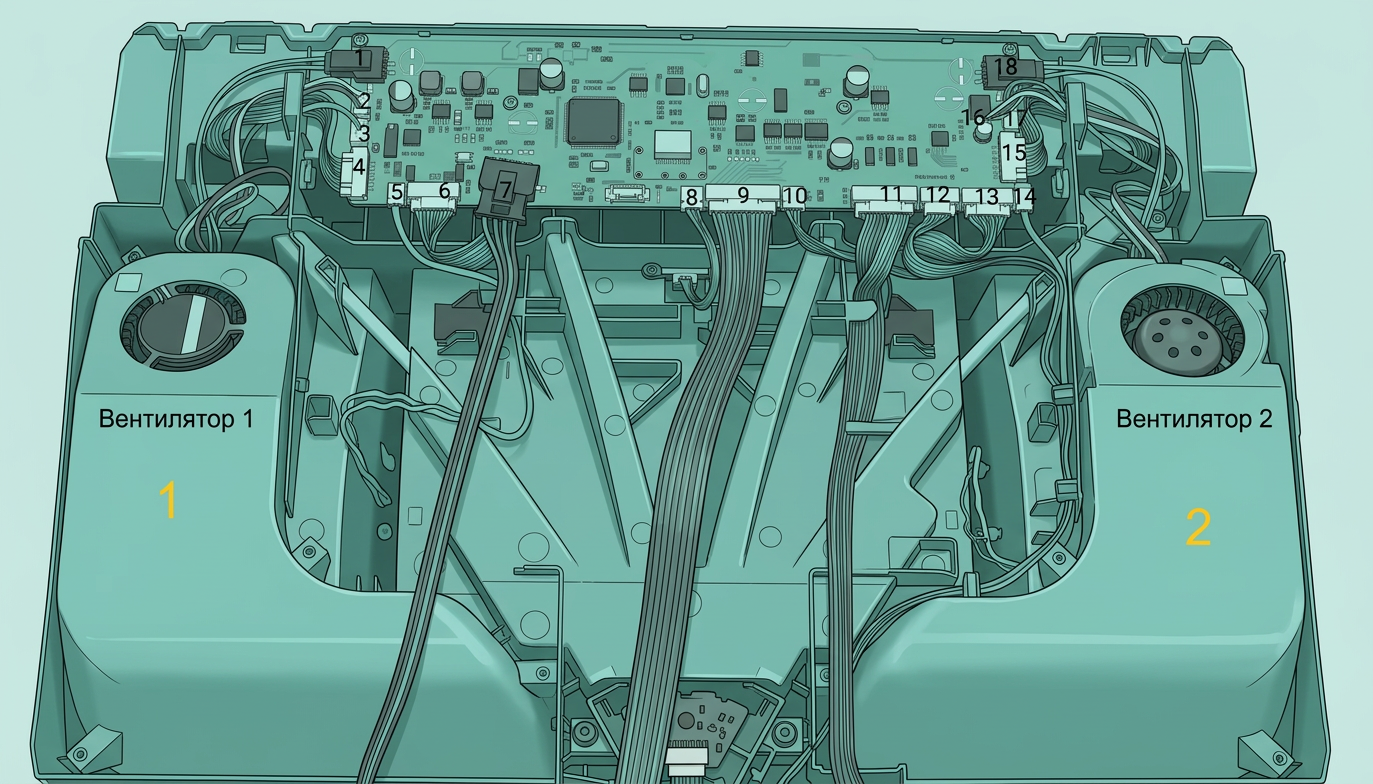

Нагреватели AMS — это PTC-нагревательные элементы внутри воздушных каналов, используемые для повышения температуры камеры для сушки филамента. Эта неисправность возникает, когда датчик тока PTC-нагревателя обнаруживает аномалию. На изображении ниже показаны Нагреватель 1 и Нагреватель 2 внутри AMS 2 Pro.

Возможные причины:

• Ослабленное или неисправное соединение

• Неисправность нагревателя

Инструменты, оборудование и материалы

• Шестигранный ключ H1.5
• Шестигранный ключ H2.0

Предупреждение о безопасности

Крайне важно отключить принтер от питания перед выполнением любых работ по обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности. Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер все еще включен. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем. Поэтому крайне важно выключить принтер и отключить его от источника питания перед выполнением любых работ по обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений относительно следования этому руководству, откройте новый тикет на нашей странице поддержки, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.

Устранение неполадок

ams-2-pro">Для AMS 2 Pro:

Шаг 1. Переподключите следующие разъемы

• Пожалуйста, обратитесь к разделу Замена основной платы AMS 2 Pro и переподключите следующие разъемы:

_image-18.png" width="800"/>

• Перезапустите принтер и проверьте, исчезнет ли сообщение об ошибке.

• Если проблема сохраняется, обратитесь к шагу 2.

Шаг 2. Поменяйте местами подключения левого и правого нагревательных блоков

Подключите три кабеля неисправного нагревательного блока к интерфейсу другого нагревательного блока на материнской плате, затем перезапустите принтер и проверьте, перейдет ли ошибка на другой нагревательный блок.

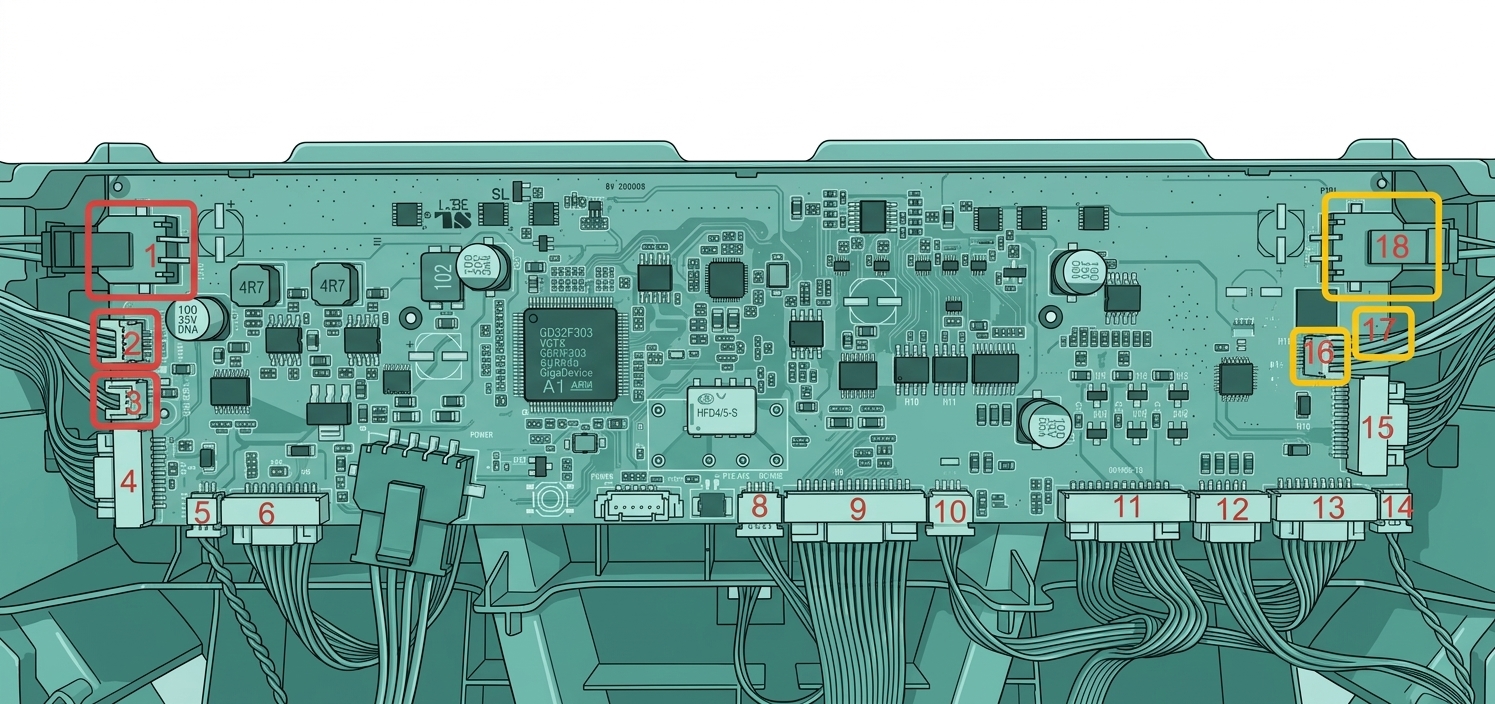

• Интерфейс 1,2,3 —— Нагреватель, вентилятор и NTC (слоты 1&2)
• Интерфейс 16,17,18 — Вентилятор, NTC и нагреватель (слоты 3&4)

Примечание: Эта перекрестная проверка используется только для диагностики. Левый и правый нагревательные блоки нельзя менять местами на AMS 2 Pro.

• Если сообщение об ошибке указывает на неисправность другого нагревательного блока, значит, неисправен сам блок сушки. Обратитесь к: Замена нагревательного блока AMS 2 Pro для замены нагревательного блока.

• Если сообщение об ошибке то же самое, неисправна материнская плата. Обратитесь к: Замена материнской платы AMS 2 Pro для замены материнской платы.

Для AMS HT:

Шаг 1. Переподключите разъем, чтобы исключить плохой контакт.

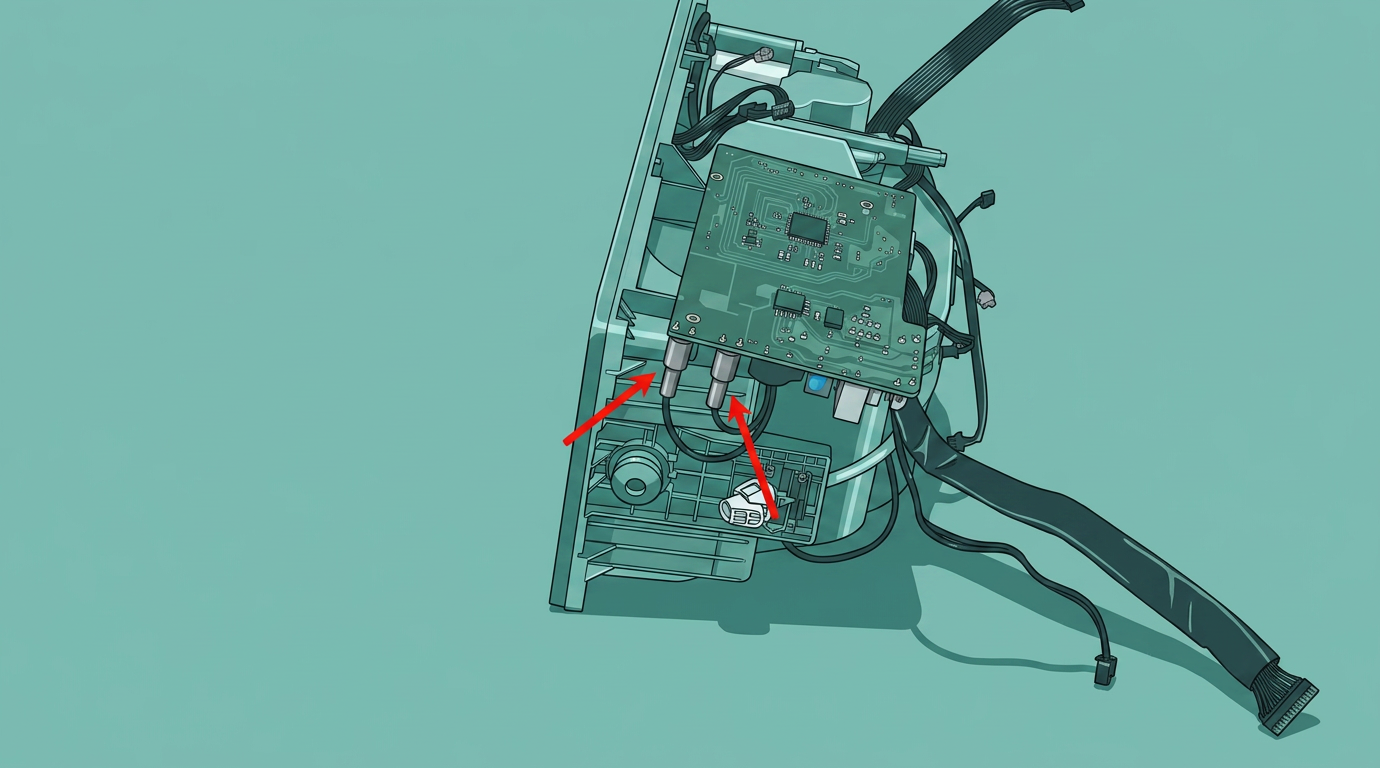

Отсоедините кабель нагревательного блока со стороны материнской платы. Сначала снимите изолирующий резиновый чехол, затем нажмите фиксирующий зажим и аккуратно извлеките кабель. Подключите его надежно.

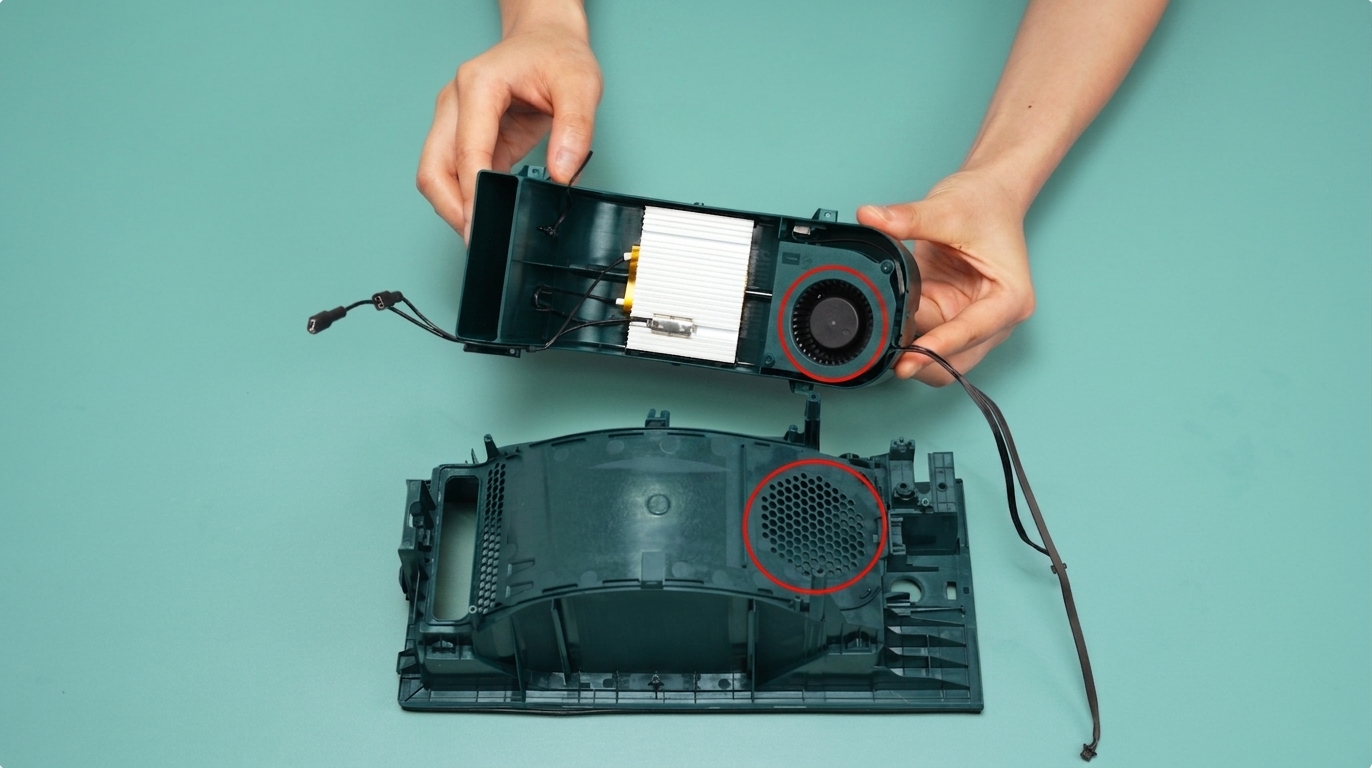

Шаг 2. Если проблема сохраняется, замените соответствующий узел нагревателя.

Подробные инструкции по вышеуказанным шагам см. в разделе: Нагревательный блок AMS HT.

Эквивалентные коды

Следующие коды HMS представляют один и тот же тип проблемы.

Примечания
