Описание проблемы
Вспомогательный двигатель используется для подачи филамента внутри AMS. Энкодер двигателя расположен сзади двигателя.
Возможные причины
-
Ослабленное соединение сзади двигателя.
-
Соответствующий коннектор на материнской плате AMS ослаблен.
Инструменты, оборудование и материалы
- Шестигранный ключ H1.5
- Шестигранный ключ H2.0
Поиск неисправностей
to-expose-the-assist-motor">Шаг 1. Разберите AMS, чтобы получить доступ к вспомогательному двигателю.
Для разборки обратитесь к следующей Wiki:
- AMS 2 Pro: Руководство по разборке и сборке AMS 2 Pro
- AMS HT: Руководство по разборке и сборке AMS HT
Шаг 2. Проверьте коннектор на стороне двигателя и переподключите его.

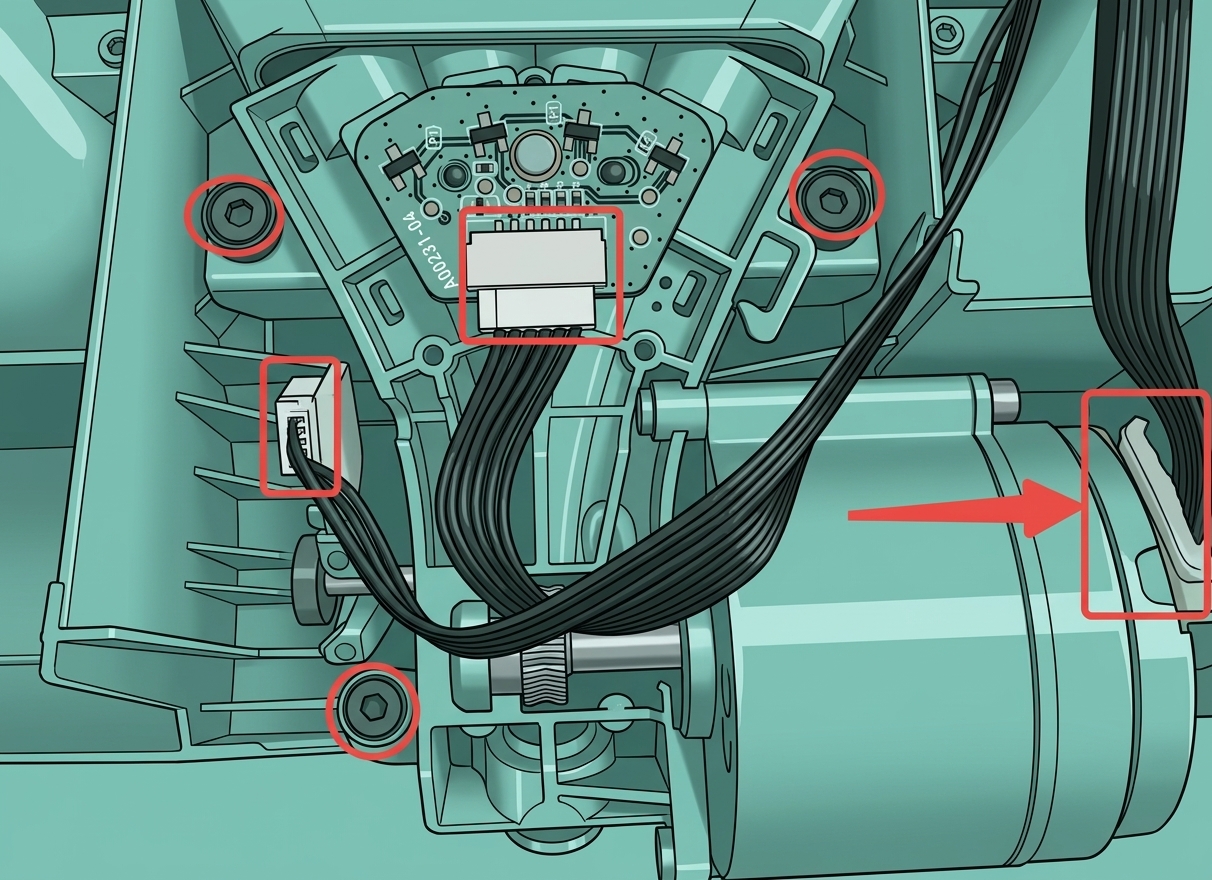

Коннектор двигателя AMS 2 Pro:

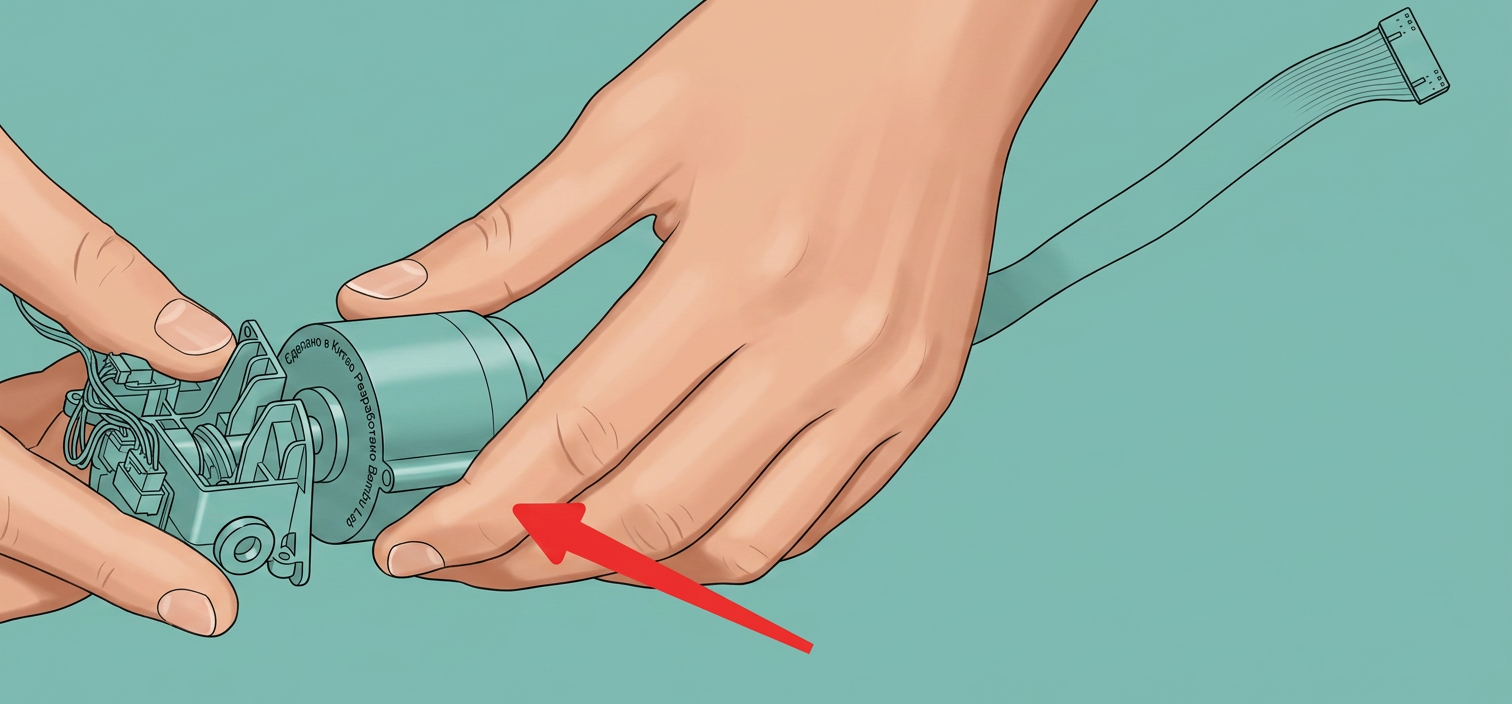

Коннектор двигателя AMS HT:
Шаг 3. Проверьте, не ослаблен ли соответствующий коннектор на материнской плате AMS; попробуйте отключить и подключить его снова.

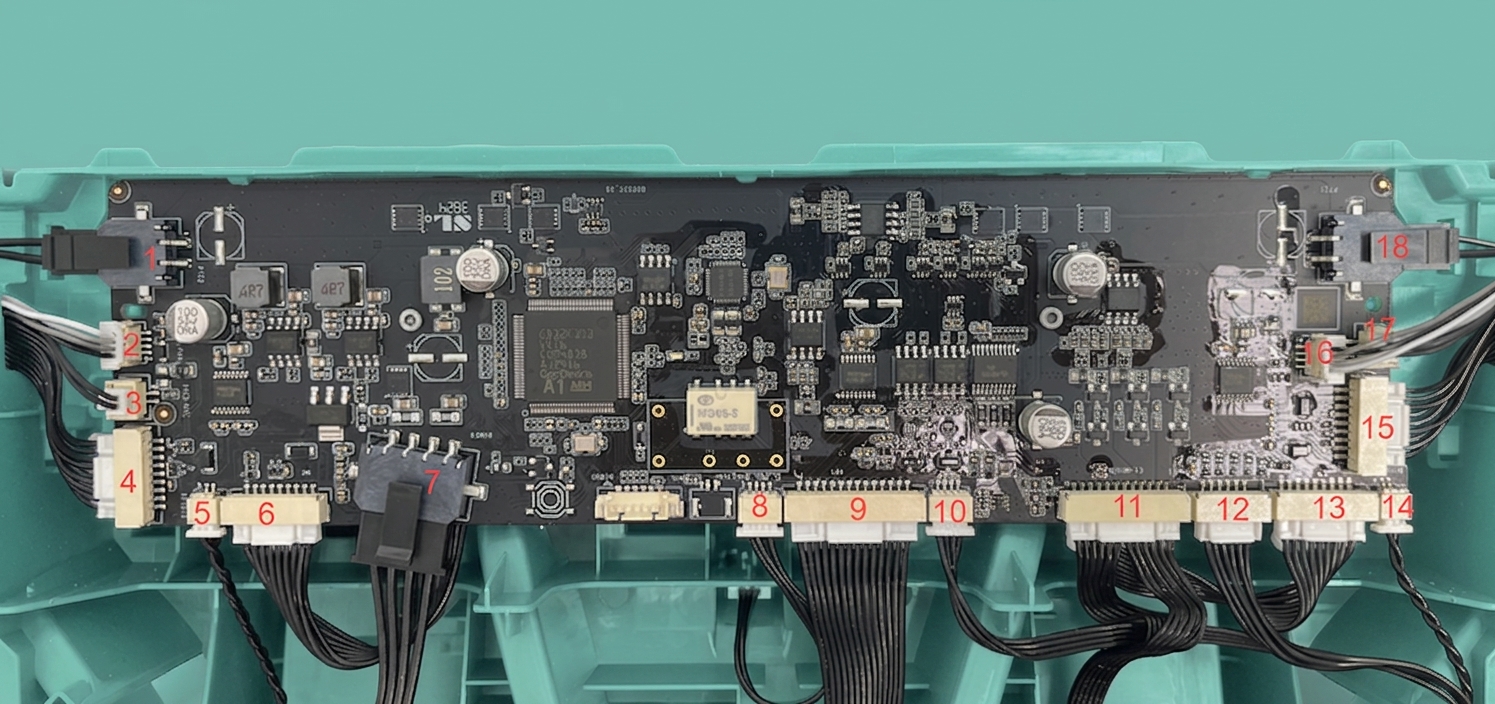

Соединительный кабель для материнской платы AMS 2 Pro
Коннектор филаментного хаба № 11

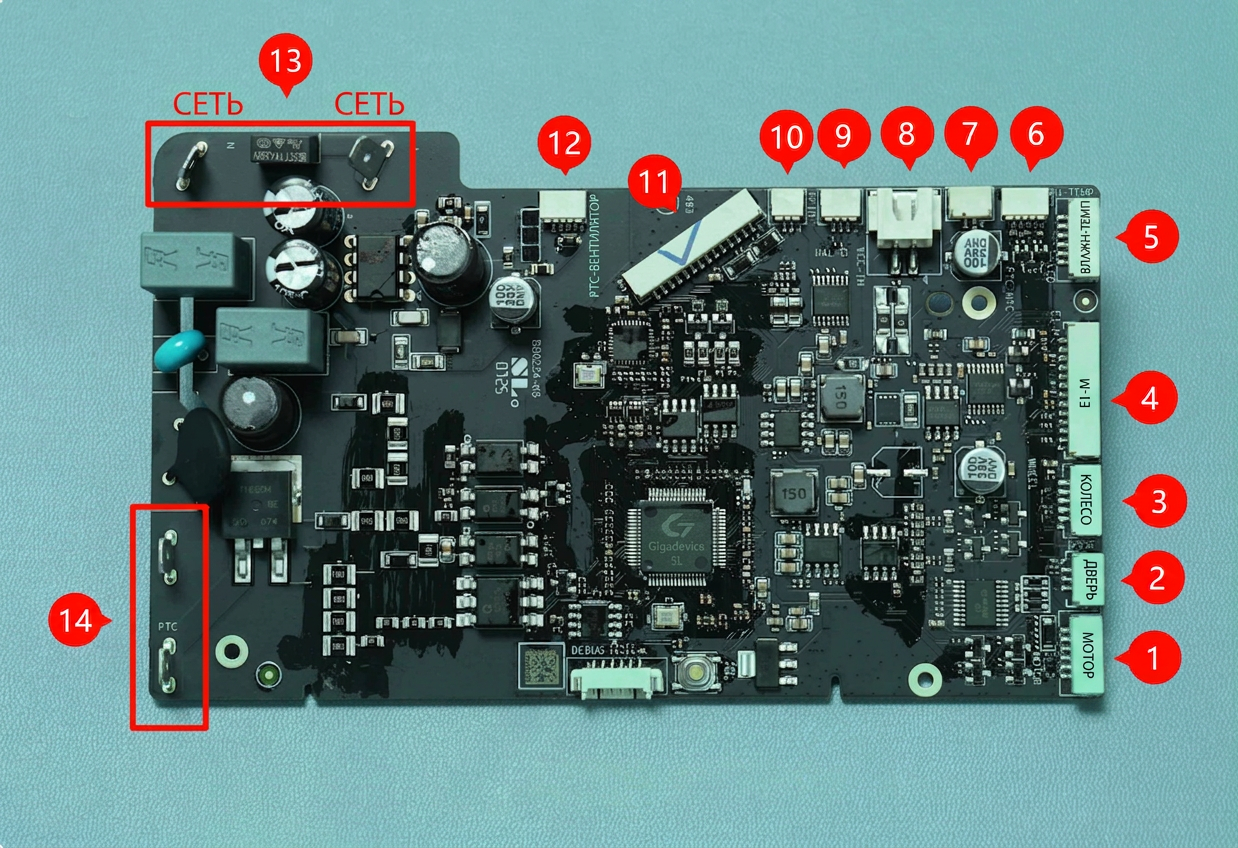

Соединительный кабель для материнской платы AMS HT
№ 4 3520 Внутренний разъем вспомогательного двигателя AMS
Шаг 4. Соберите и подключите к принтеру.
Готово
Эквивалентные коды
Следующие коды HMS относятся к тому же типу проблемы.
| Код HMS | Описание |
|---|---|
| 0700-0100-0002-0007 | AMS A Провода энкодера вспомогательного двигателя не подключены. Разъем вспомогательного двигателя может иметь плохой контакт. |
| 0701-0100-0002-0007 | AMS B Провода энкодера вспомогательного двигателя не подключены. Разъем вспомогательного двигателя может иметь плохой контакт. |
| 0702-0100-0002-0007 | AMS C Провода энкодера вспомогательного двигателя не подключены. Разъем вспомогательного двигателя может иметь плохой контакт. |
| 0703-0100-0002-0007 | AMS D Провода энкодера вспомогательного двигателя не подключены. Разъем вспомогательного двигателя может иметь плохой контакт. |
| 0704-0100-0002-0007 | AMS E Провода энкодера вспомогательного двигателя не подключены. Разъем вспомогательного двигателя может иметь плохой контакт. |
| 0705-0100-0002-0007 | AMS F Провода энкодера вспомогательного двигателя не подключены. Разъем вспомогательного двигателя может иметь плохой контакт. |
| 0706-0100-0002-0007 | AMS G Провода энкодера вспомогательного мотора не подключены. Разъем вспомогательного мотора может иметь плохой контакт. |
| 0707-0100-0002-0007 | AMS H Провода энкодера вспомогательного мотора не подключены. Разъем вспомогательного мотора может иметь плохой контакт. |
| 1800-0100-0002-0007 | AMS-HT A Провода энкодера вспомогательного мотора не подключены. Разъем вспомогательного мотора может иметь плохой контакт. |
| 1801-0100-0002-0007 | AMS-HT B Провода энкодера вспомогательного мотора не подключены. Разъем вспомогательного мотора может иметь плохой контакт. |
| 1802-0100-0002-0007 | AMS-HT C Провода энкодера вспомогательного мотора не подключены. Разъем вспомогательного мотора может иметь плохой контакт. |
| 1803-0100-0002-0007 | AMS-HT D Провода энкодера вспомогательного мотора не подключены. Разъем вспомогательного мотора может иметь плохой контакт. |
| 1804-0100-0002-0007 | AMS-HT E Провода энкодера вспомогательного мотора не подключены. Разъем вспомогательного мотора может иметь плохой контакт. |
| 1805-0100-0002-0007 | AMS-HT F Провода энкодера вспомогательного мотора не подключены. Разъем вспомогательного мотора может иметь плохой контакт. |
| 1806-0100-0002-0007 | AMS-HT G Провода энкодера вспомогательного мотора не подключены. Разъем вспомогательного мотора может иметь плохой контакт. |
| 1807-0100-0002-0007 | AMS-HT H Провода энкодера вспомогательного мотора не подключены. Разъем вспомогательного мотора может иметь плохой контакт. |
Примечания
Надеемся, что предоставленное подробное руководство было полезным и информативным. Если это руководство не решит вашу проблему, пожалуйста, подайте технический тикет, мы ответим на ваши вопросы и предоставим помощь. Если у вас есть какие-либо предложения или отзывы об этой Вики, пожалуйста, оставьте сообщение в комментариях. Спасибо за вашу поддержку и внимание!
