Описание проблемы
Датчик калибровки смещения сопла используется для измерения XY-смещения между левым и правым соплами, обеспечивая точное выравнивание при совместной печати двумя соплами. Черный блок, показанный на изображениях ниже, — это датчик калибровки смещения сопла. Когда хотенд перемещается над датчиком во время калибровки, система выдаст это предупреждение, если сигнал датчика слишком слаб.

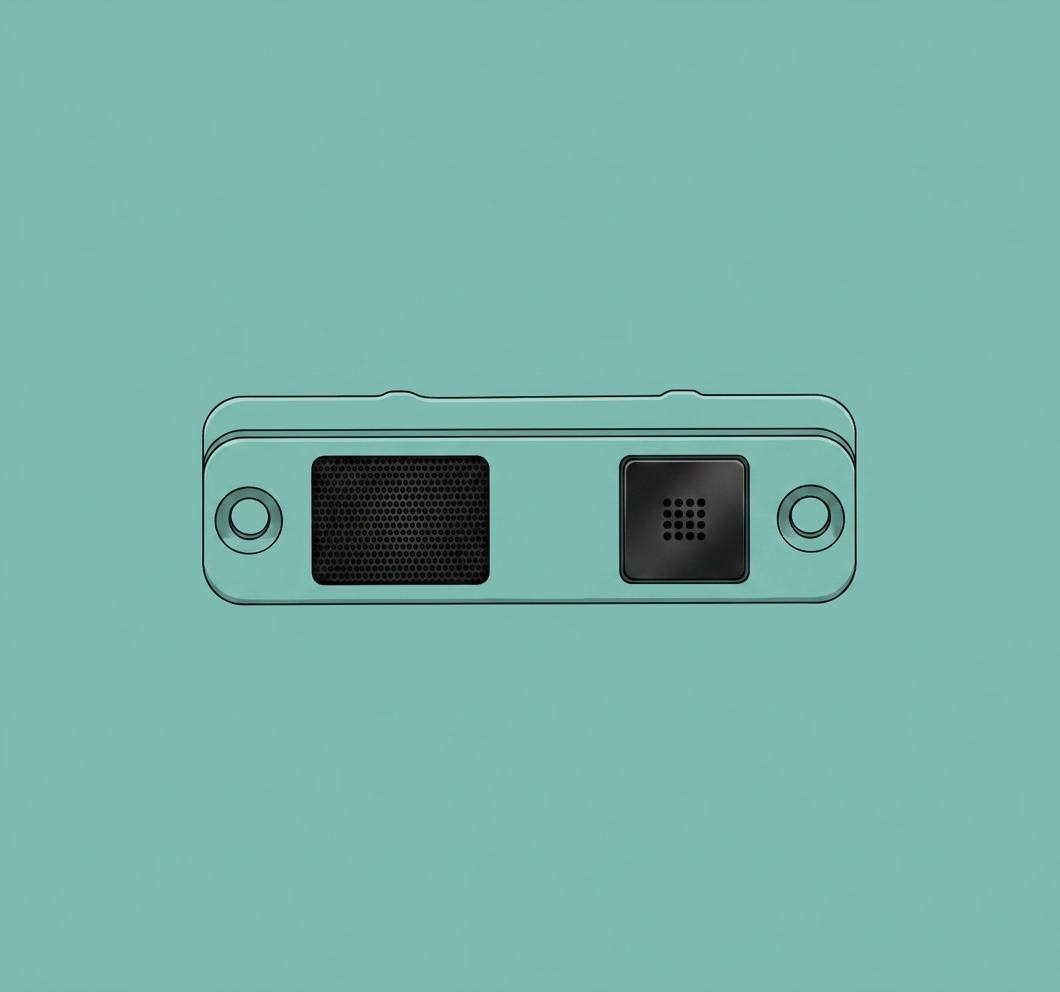

 Датчик калибровки смещения сопла H2D |

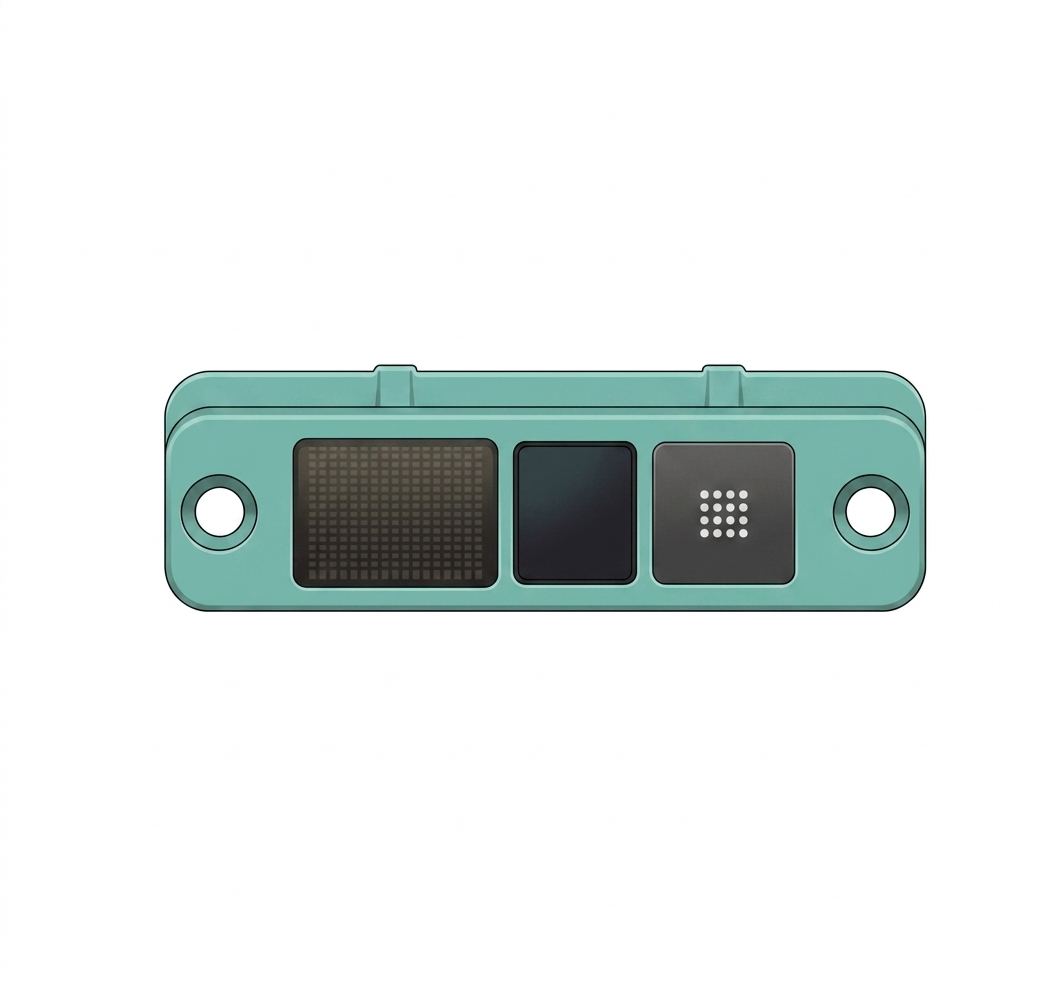

 Датчик калибровки смещения сопла H2C |
Возможные причины
- Остаточный филамент на сопле приводит к тому, что кончик сопла находится слишком далеко от датчика по оси Z.
- Датчик установлен в неправильной ориентации (лево/право).
- Датчик калибровки смещения сопла неисправен (например, ослабленный разъем, поврежденный кабель или аномальное внутреннее сопротивление).
Инструменты и материалы
- Шестигранный ключ H1.5
Шаги по устранению неполадок и решению проблемы
Пользователи могут изменить порядок следующих шагов в зависимости от ситуации.

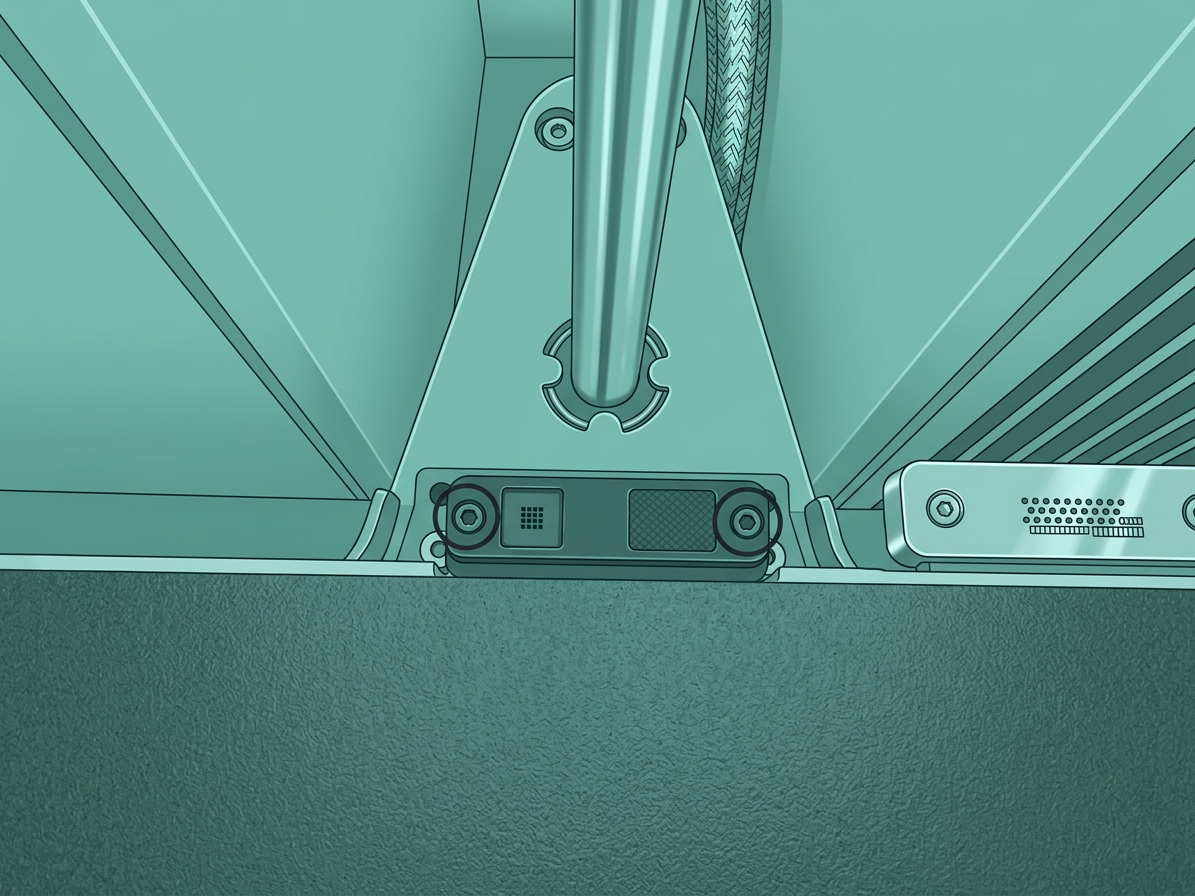

Шаг 1. Проверка ориентации и крепления датчика
- Убедитесь, что датчик калибровки смещения сопла установлен в правильной ориентации и не перевернут слева направо.
H2D：
 |
 |
H2S：
 |
 |
- Проверьте, не ослабли ли крепежные винты. При необходимости затяните их шестигранным ключом H1.5.
nozzle-offset-calibration-sensor_image-9.png" width="700"/>
Шаг 2. Очистка остатков материала на сопле
-
Нагрейте хотенд до 170°C
-
Используйте термостойкую щетку или подходящий инструмент для удаления остатков филамента с поверхности сопла.
-
После остывания повторите калибровку.
Шаг 3. Переподключите разъем датчика
Используйте шестигранный ключ H1.5, чтобы открутить два винта (M2x5), крепящие датчик калибровки смещения сопла. Затем поднимите датчик вверх и отсоедините/подключите разъем.
 |
 |
Шаг 4. Замените датчик
Если проблема сохраняется после выполнения описанных выше шагов, датчик калибровки смещения сопла может быть неисправен. Пожалуйста, замените датчик.
