Проявление неисправности
Когда левый экструдер выполняет возврат в нулевую точку, выравнивание или калибровку Z-смещения, ошибка будет вызвана, если вихретоковый датчик обнаружит частоту сигнала, которая слишком низка.
Расположение вихретокового датчика:
Возможные причины:
-
Хотэнд не установлен или установлен неправильно: Хотэнд установлен неправильно, из-за чего датчик не может обнаружить сигнал.
-
Сильная деформация радиатора хотэнда: Деформация радиатора также может привести к тому, что сопло окажется слишком далеко от датчика.
Шаги устранения неполадок
Предупреждение о безопасности
Важное напоминание!
Перед выполнением любых работ по обслуживанию принтера и его электронных компонентов (включая кабели инструментальной головки) выключите питание принтера и отсоедините источник питания, чтобы избежать случайных касаний экрана или коротких замыканий в цепи, которые могут привести к дополнительному электронному повреждению и опасным ситуациям.
При выполнении обслуживания или устранении неполадок на принтере сначала подтвердите температуру хотэнда и нагревательного стола. Избегайте работы при высоких температурах. Если работа при высоких температурах необходима, наденьте термостойкие перчатки, чтобы обеспечить безопасную и эффективную работу по обслуживанию.
1. Проверьте состояние установки хотэнда
- Если хотэнд не установлен, переустановите его.

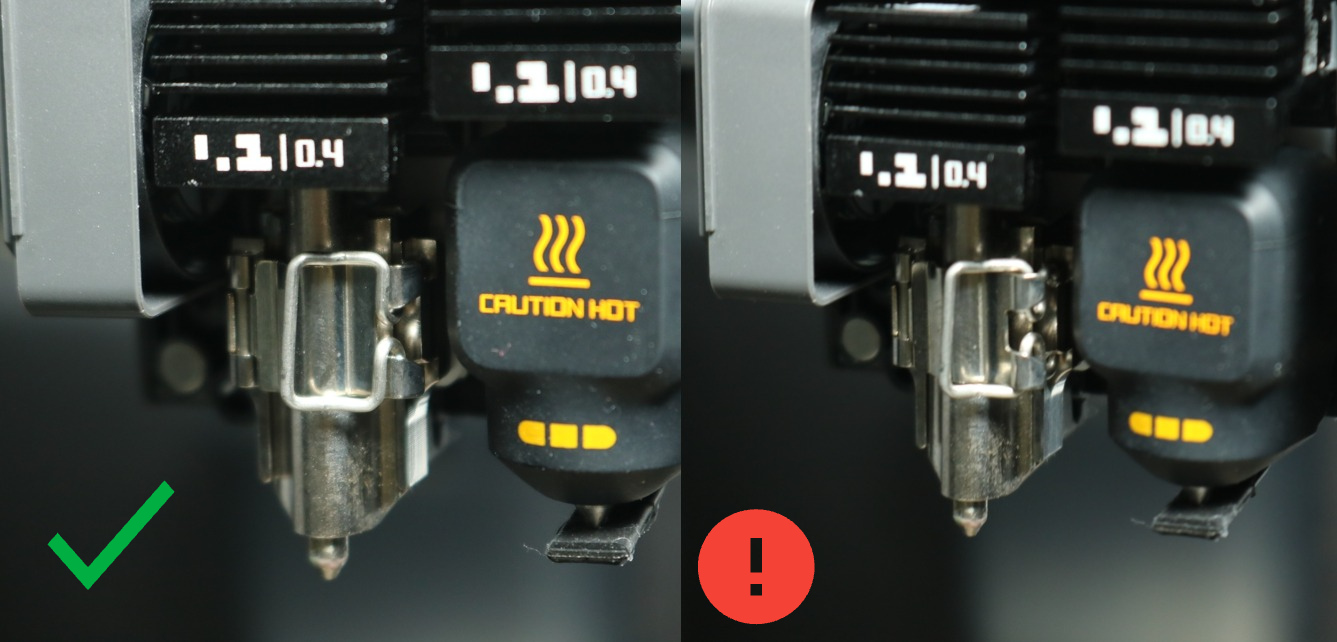

- Если хотэнд уже установлен, проверьте и убедитесь: хотэнд плотно прилегает к нагревательному блоку, защелка надежно закреплена, и хотэнд не ослаблен.
2. Проверьте, деформирован ли радиатор хотэнда
- Снимите хотэнд и проверьте, деформирован ли радиатор хотэнда и прогнулся ли он вниз (обычно он должен оставаться ровным или иметь легкий изгиб вверх).

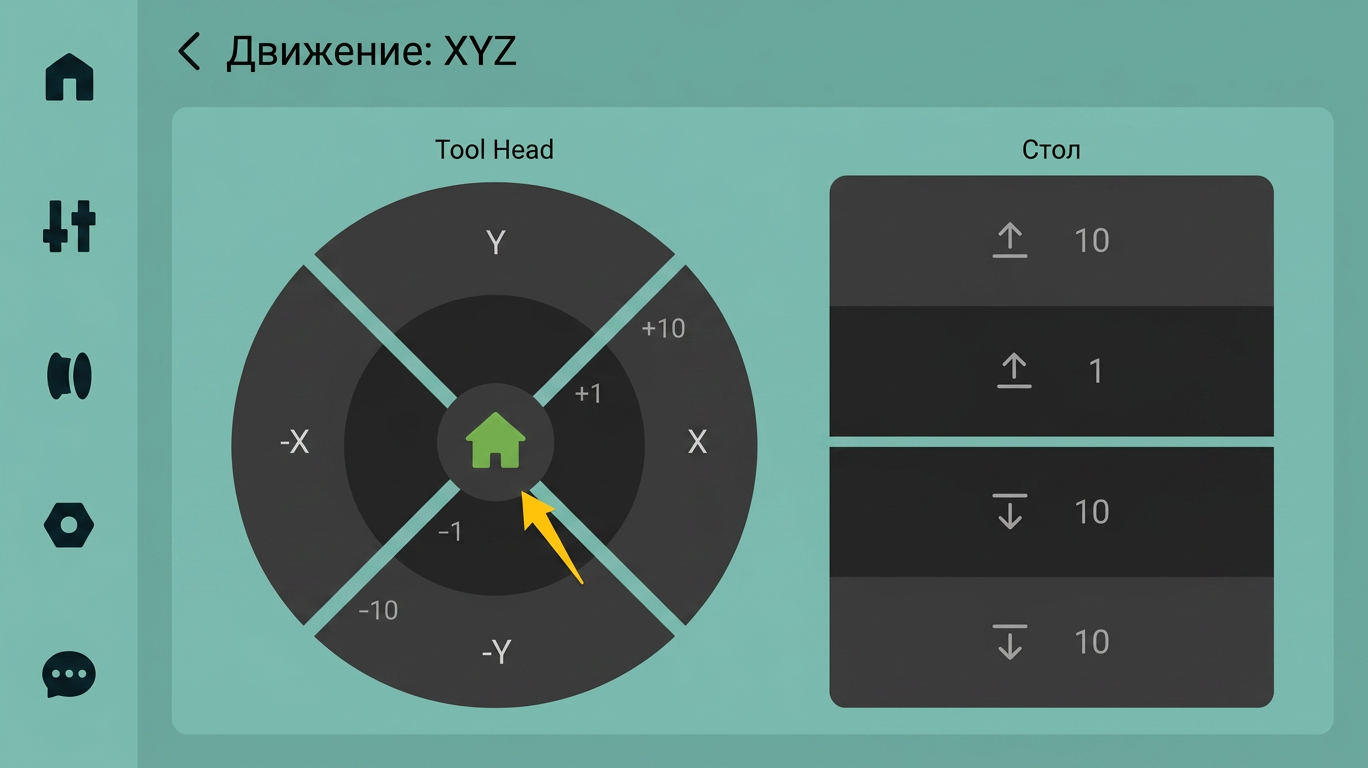

- Если явной деформации нет, переустановите сопло в соответствии с инструкциями, нажмите кнопку «Home» на экране и проверьте, может ли возврат в нулевую точку пройти нормально.
- Если используется хотэнд стороннего производителя, это также может вызвать эту проблему.

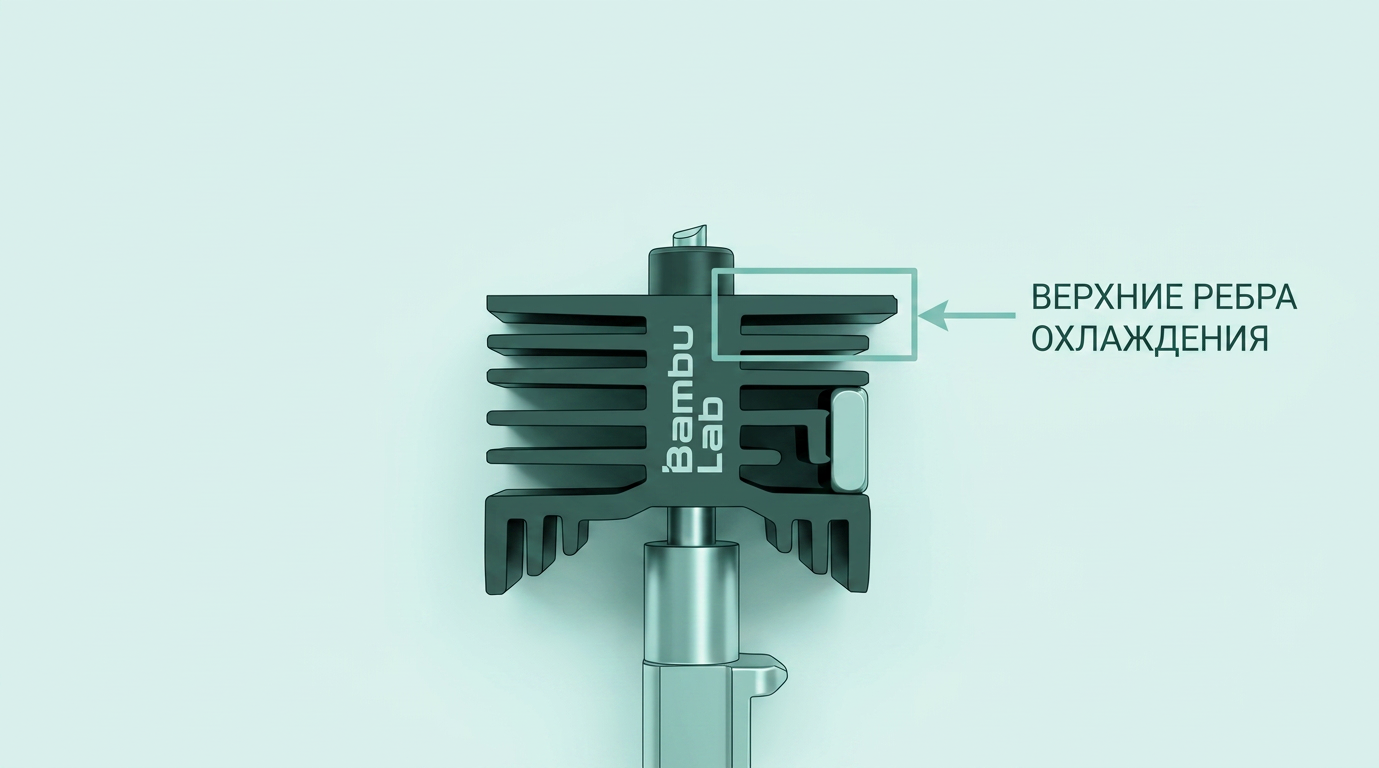

Нормальное состояние радиатора хотэнда:

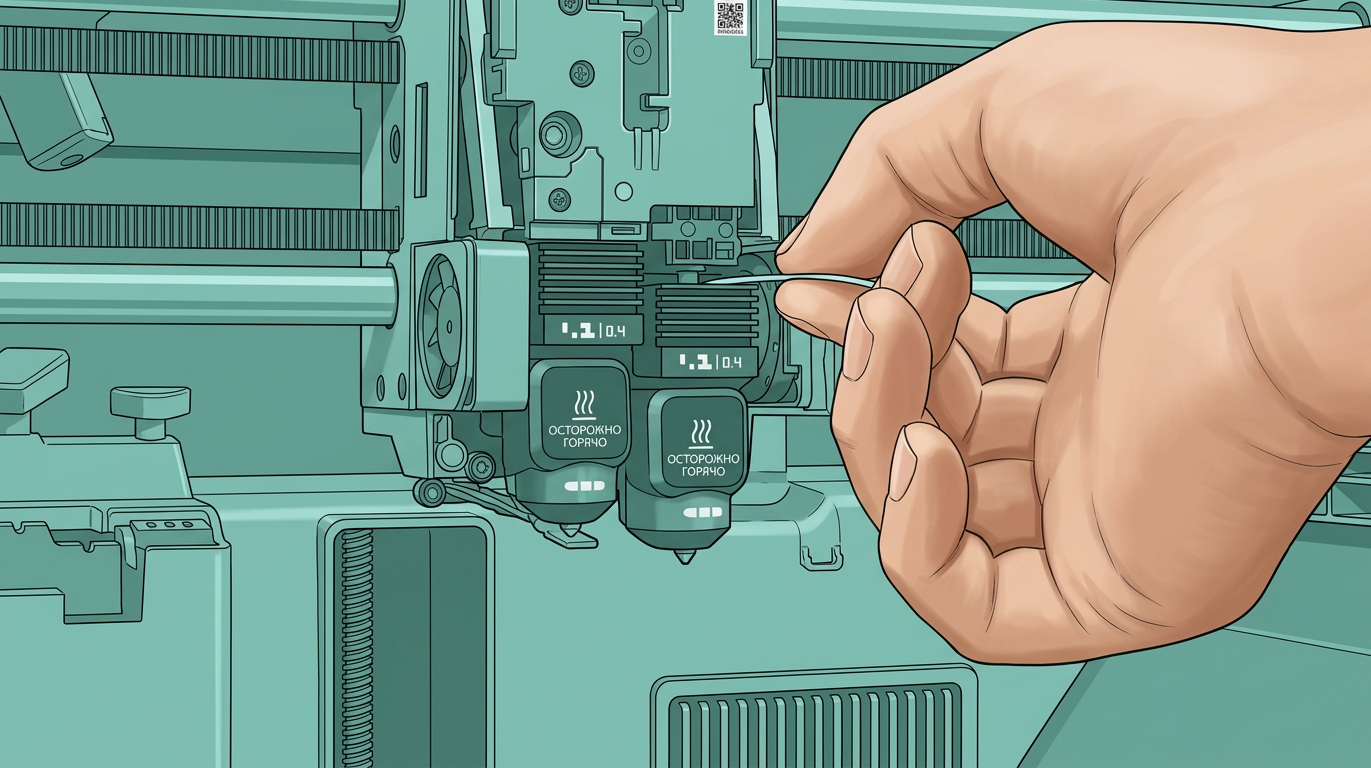

3. Повторно отрегулируйте вихретоковую катушку
Если относительное расстояние между вихретоковой катушкой и соплом превышает установленный диапазон (слишком близко или слишком далеко), принтер вызовет эту ошибку из-за аномального срабатывания датчика. Пожалуйста, обратитесь к руководству «Регулировка вихретоковой катушки X2D», подготовьте стандартный лист бумаги формата A4 и отвертку H1.5 и откалибруйте катушку на стандартное расстояние от хотэнда.
Проверка функции
Тест возврата в нулевую точку
Нажмите на экран, чтобы снова инициировать возврат в нулевую точку. Если этот HMS не появится снова, это указывает на успешное устранение неполадок.
