Эта страница знакомит с основными компонентами принтера Bambu Lab X2D, чтобы помочь вам быстро понять базовую структуру и состав принтера.

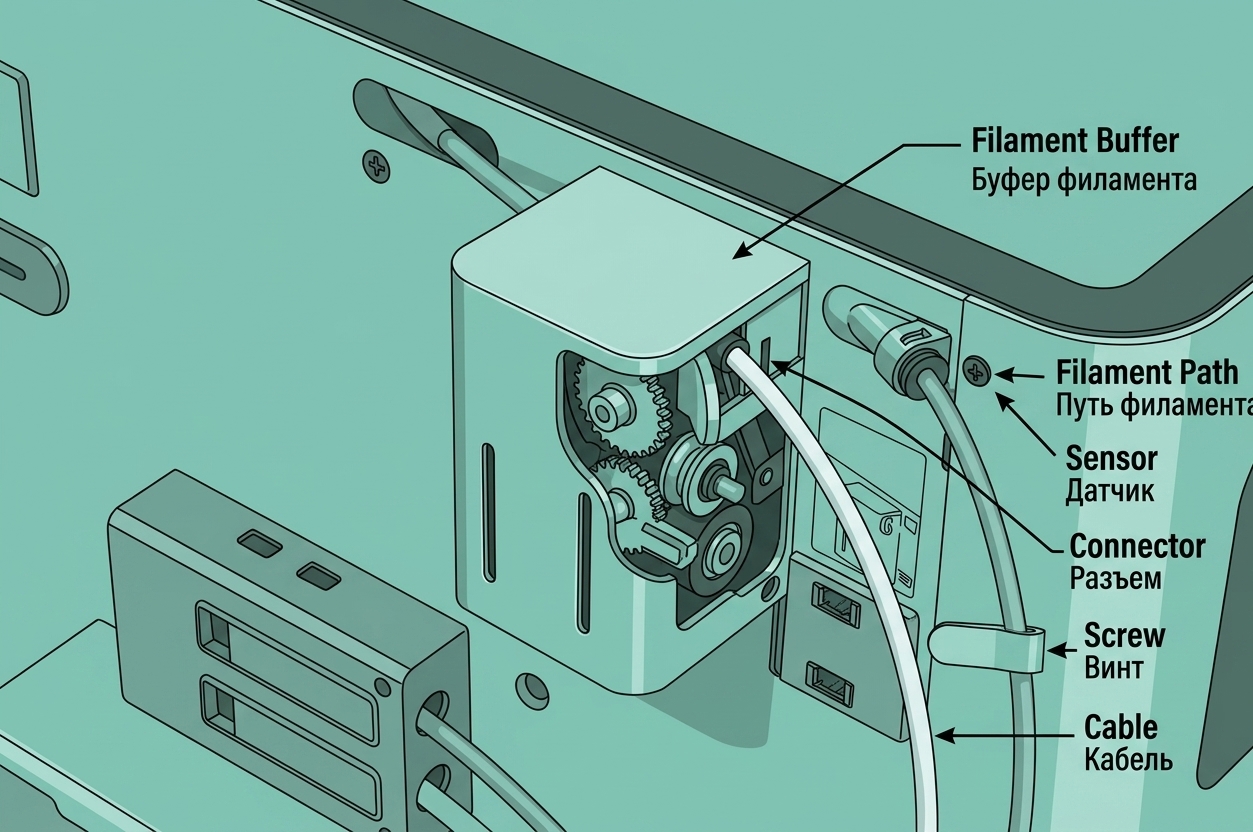

Основные компоненты: вспомогательный экструдер
В отличие от других двухсопловых принтеров Bambu Lab, X2D использует инновационную раздельную конструкцию основного и вспомогательного экструдеров. Ключевое отличие заключается в оптимизированной компоновке головки печати и мотора экструдера: только основной экструдер, соответствующий левому хотенду, интегрирован внутри головки печати, а функция экструзии правого хотенда независимо выполняется вспомогательным экструдером, расположенным на верхней части задней панели принтера.
В отличие от основного экструдера, вспомогательный экструдер имеет конструкцию, где мотор отделен от головки печати, создавая значительное расстояние между ними. Эта конструкция эффективно экономит место внутри головки печати, увеличивает доступный объем печати и оптимизирует гибкость движения. Вспомогательный хотенд может быть подключен как к внешней катушке, так и к AMS для подачи материала, удовлетворяя требованиям различных сценариев печати.

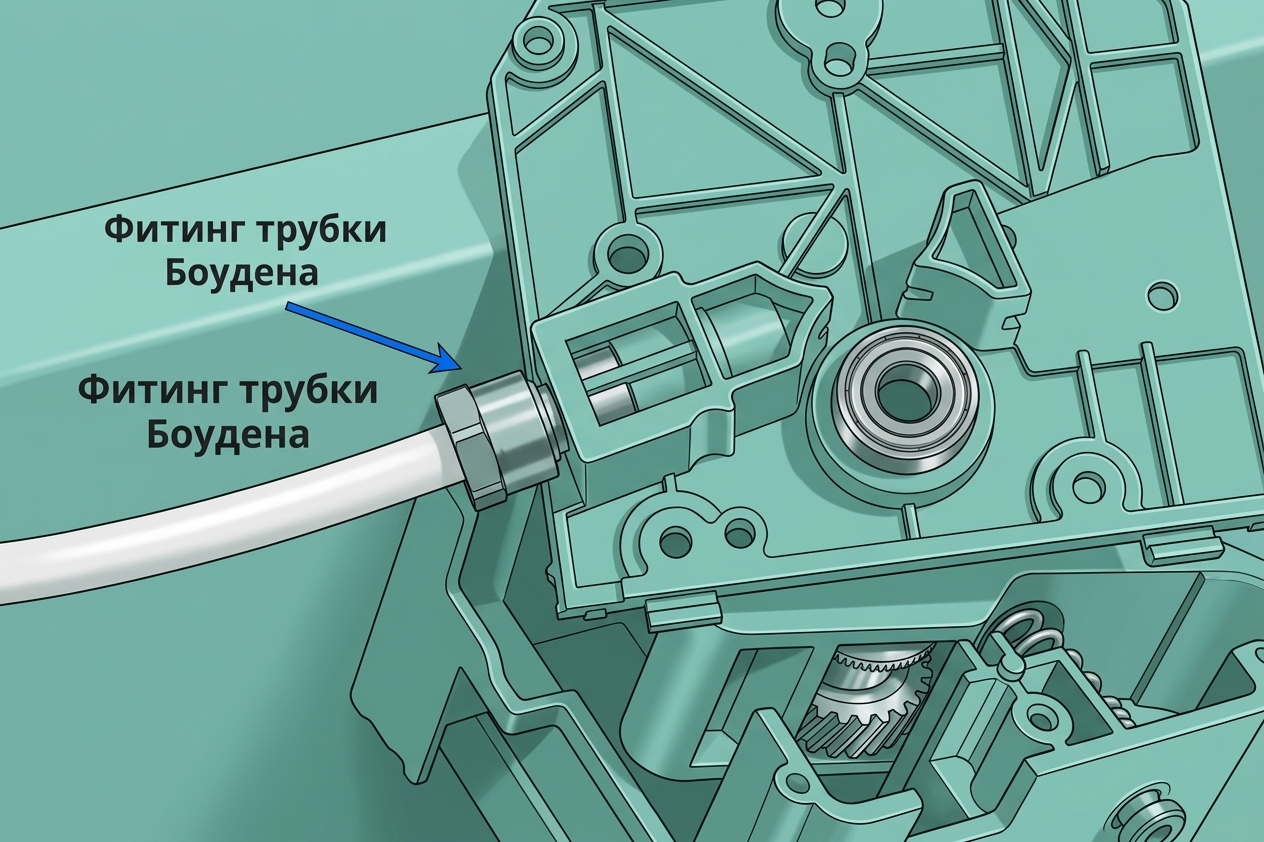

Выходное отверстие филамента вспомогательного экструдера использует гайку фиксации трубки PTFE, что соответствует конструкции входного отверстия филамента вспомогательного хотенда на головке печати. Поскольку дистанционная экструзия предъявляет высокие требования к усилию экструзии, срок службы обычных пневматических соединителей не может удовлетворить требованиям, в то время как фиксирующая гайка может адаптироваться к требованиям использования подачи филамента с высоким усилием, обеспечивая стабильность и долговечность соединения.
 |
 |
Для более подробной информации о вспомогательном экструдере обратитесь к X2D Вспомогательная экструзия.
Система движения Core-XY
X2D основан на архитектуре Core-XY, которая включает два шаговых двигателя и несколько наборов натяжных шкивов. Каждый шаговый двигатель соединен с головкой печати через независимый зубчатый ремень, а движение и положение головки печати контролируются через согласованную передачу двигателей и ремней.
Принцип работы

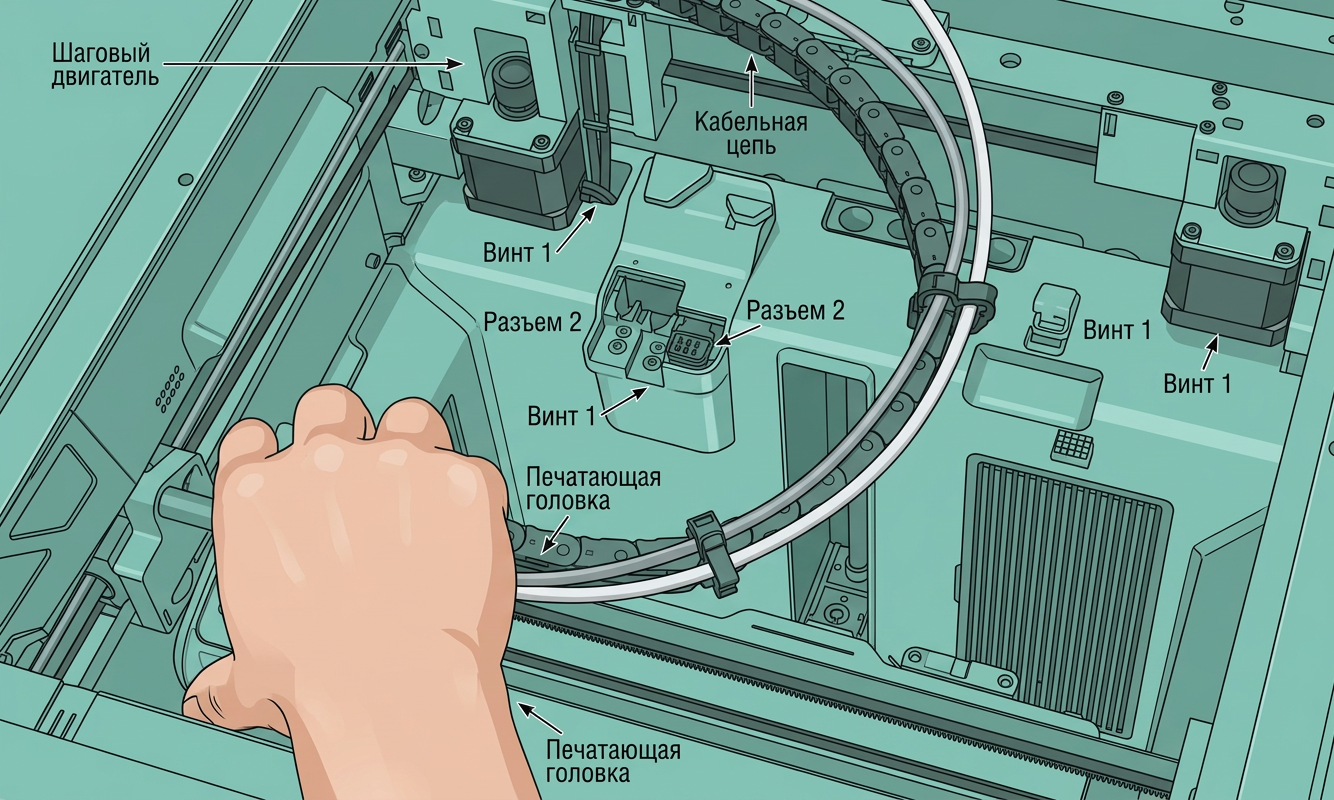

В системе Core-XY двигатель A и двигатель B независимо управляют двумя петлями ремней. Как показано ниже, когда левый двигатель B работает отдельно, он приводит в движение только левый ремень оси Y, заставляя головку печати двигаться по диагонали под углом 45°.

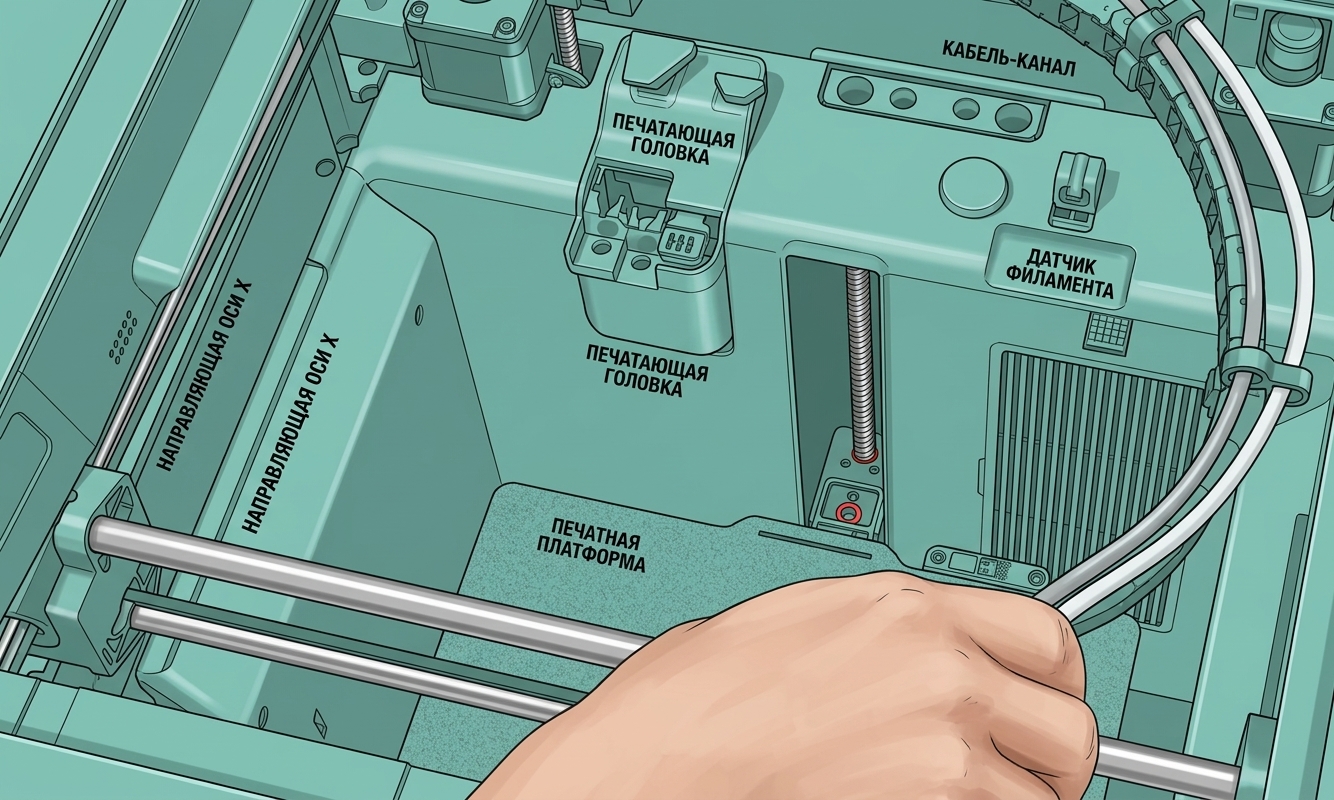

Аналогично, когда правый двигатель A работает отдельно, он приводит в движение правый ремень оси Y, перемещая головку печати по диагонали в противоположном направлении под углом 45°.

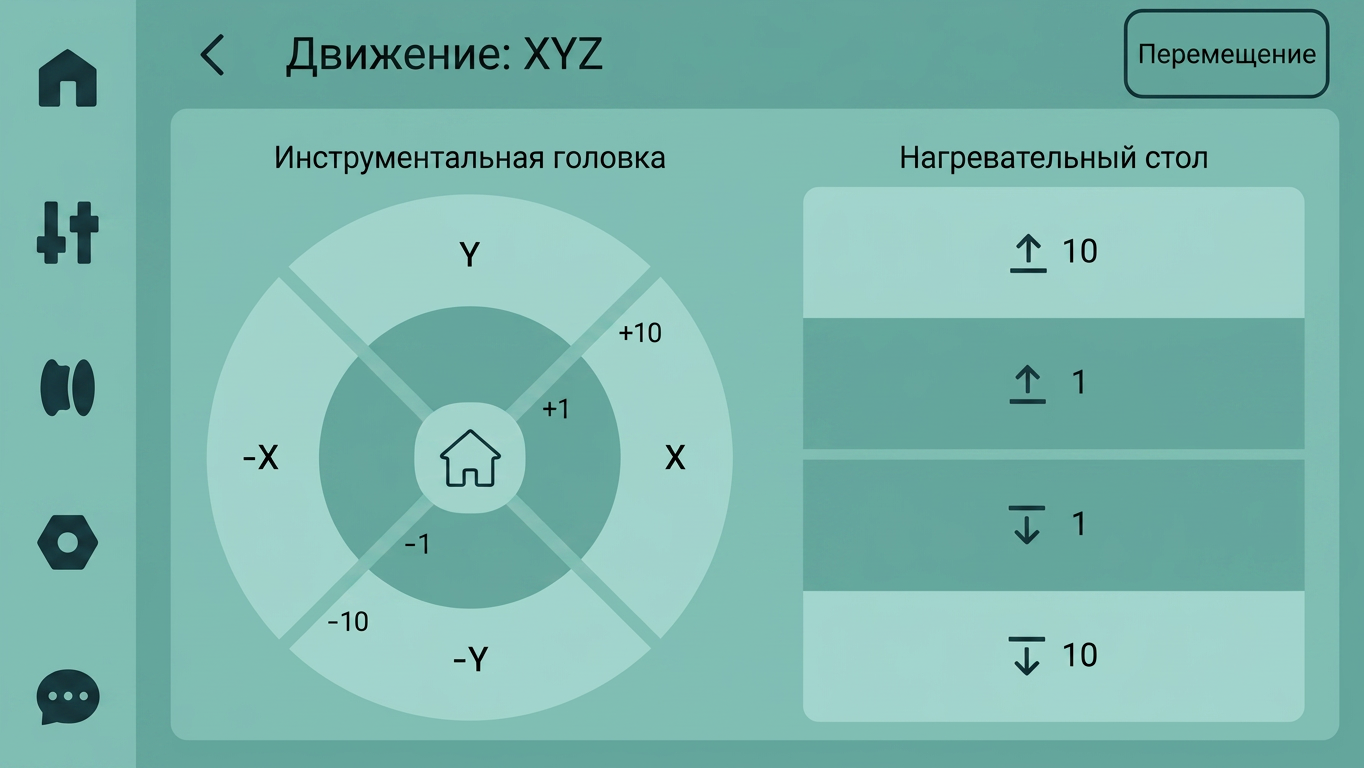

Примечание: Когда двигатель не запитан, вы можете вручную перемещать головку печати. После включения питания перейдите в «Управление > Движение», чтобы включить режим свободного перемещения; после включения вы можете вручную перемещать головку печати и нагреваемый стол свободно, пока двигатели XYZ находятся в режиме ожидания, что облегчает техническое обслуживание и осмотр.
Эта конструкция снижает вес движущихся частей, обеспечивая более быстрое, плавное движение и улучшенное качество и эффективность печати.
Для более подробной информации о системе движения CoreXY посетите эту ссылку.
Ось X

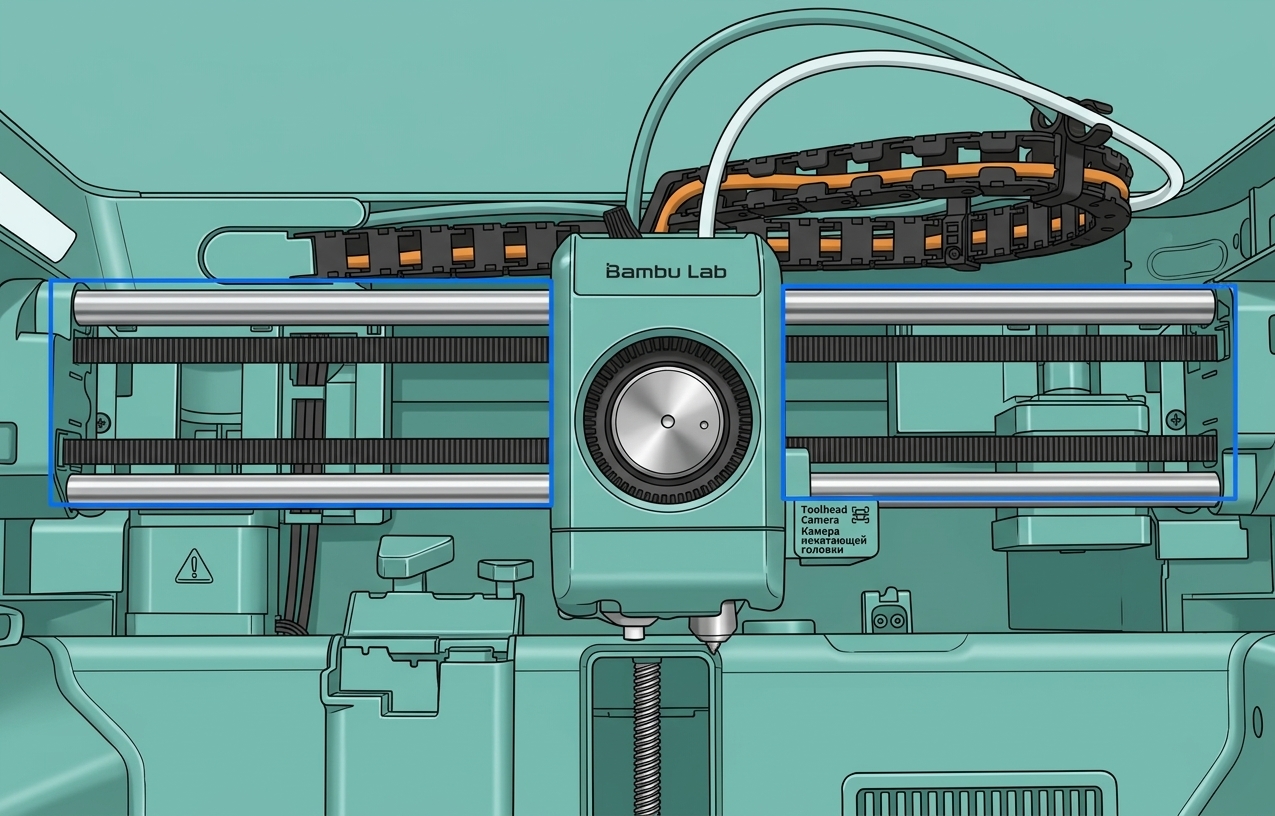

Ось X использует линейный вал и ременную передачу для управления движением головки печати влево-вправо, обеспечивая, чтобы головка печати всегда оставалась на горизонтальной плоскости при движении вдоль оси X. Движение в направлении оси X приводится в действие одновременно двигателями A и B.
Ось Y

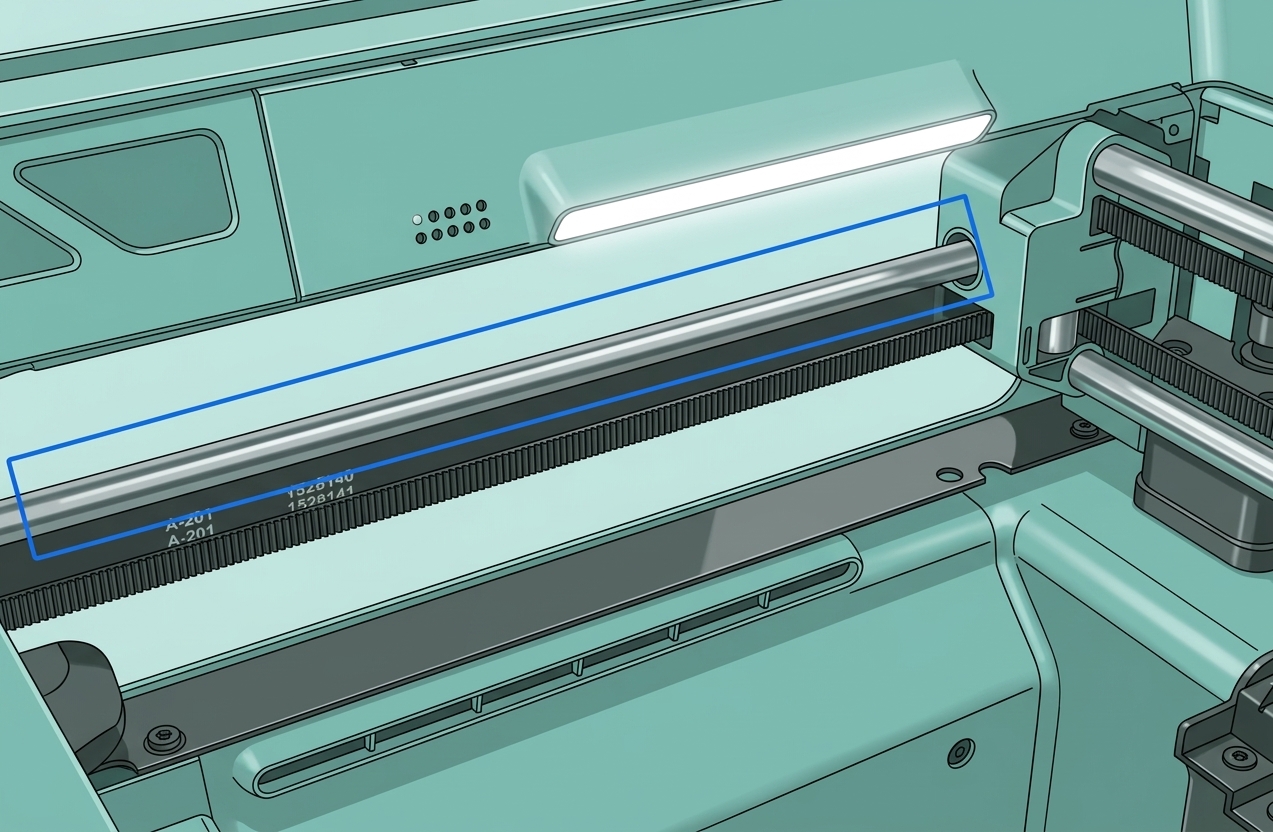

Ось Y управляет движением головки печати вперед-назад. Головка печати и ось X перемещаются как единое целое, скользя вперед и назад вдоль линейных валов оси Y, расположенных по обеим сторонам рамы принтера. Это движение также приводится в действие одновременно двигателями A и B.
Ось Z

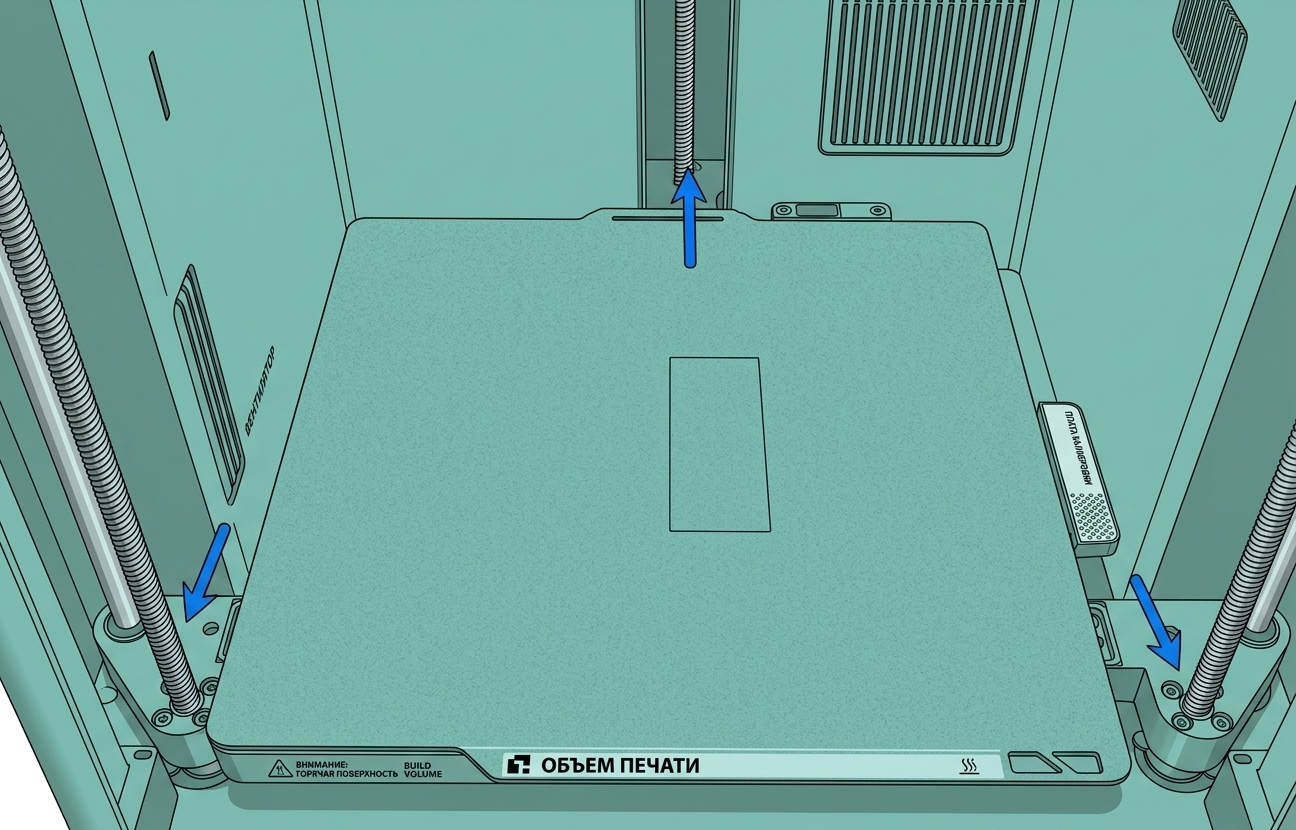

Ось Z принтера X2D состоит из винтов и линейных валов, которые расположены в передней левой, передней правой и средней задней частях нагреваемого стола.
Винты соединены с одним Z-шаговым двигателем через ремень и равномерно приводятся в движение двигателем для вращения, тем самым приводя гайки на нагреваемом столе к синхронному подъему и опусканию, обеспечивая движение нагреваемого стола в вертикальном направлении. Линейные валы обеспечивают точное позиционирование, эффективно подавляя вибрацию, вызванную вращением винтов, и обеспечивая стабильную работу нагреваемого стола.

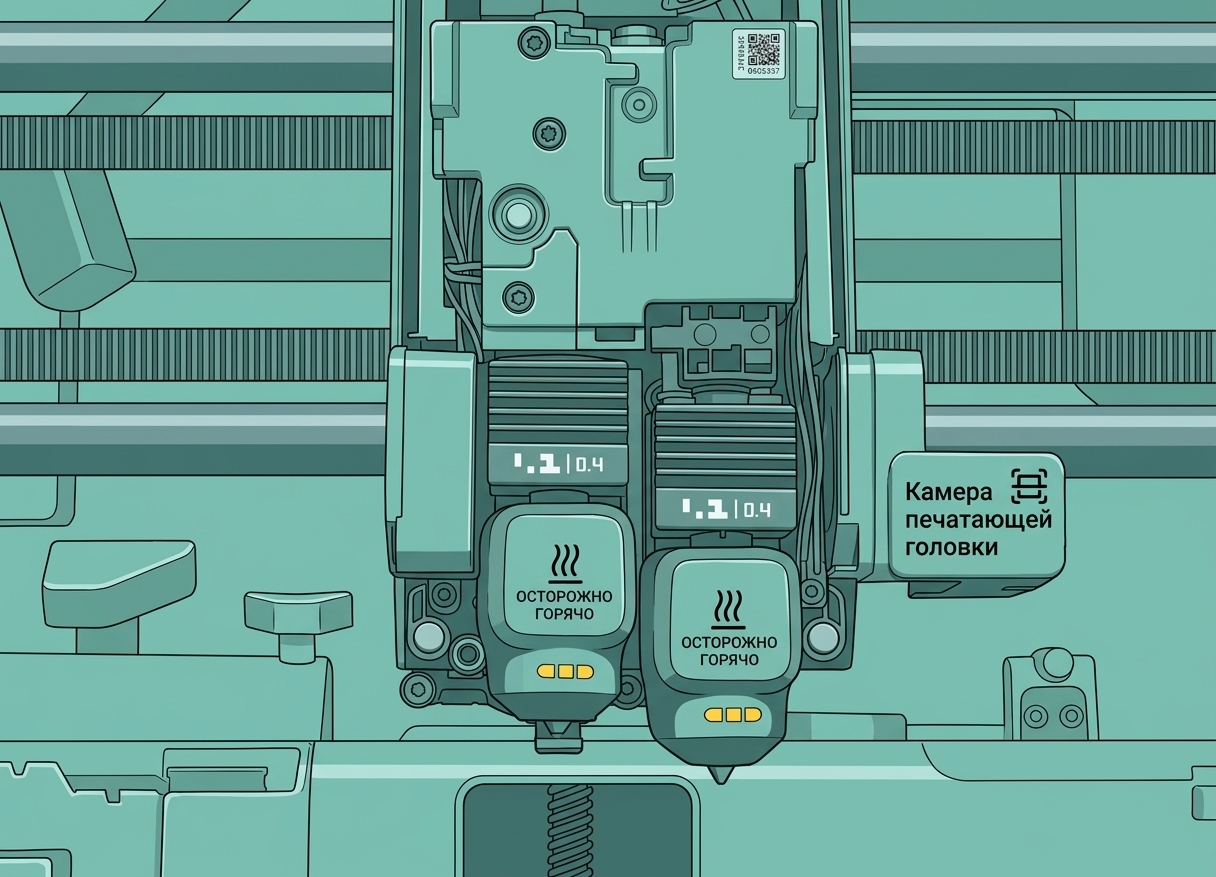

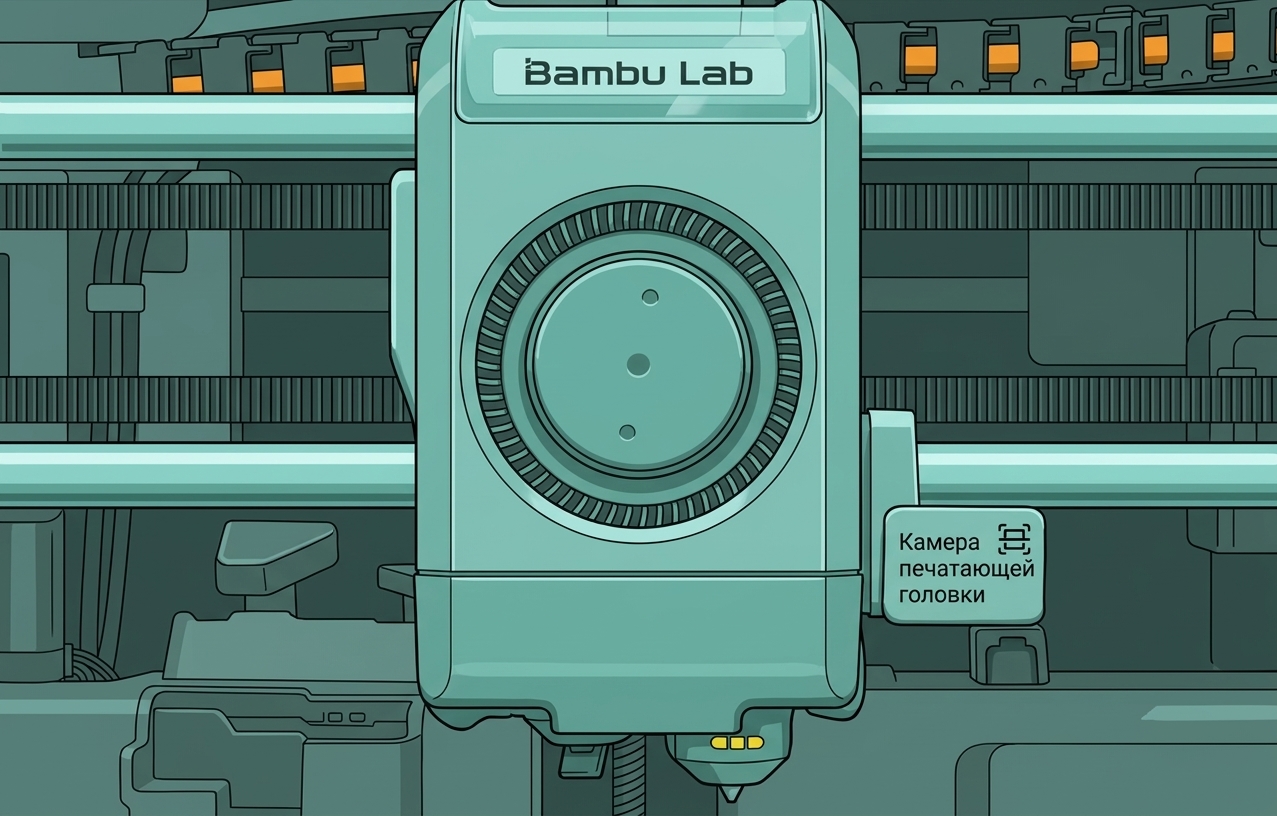

Головка печати
Головка печати является одним из основных исполнительных компонентов 3D-принтера, отвечающим за нагрев и плавление филамента, точную экструзию и завершение послойного нанесения и формирования на печатной плоскости. Ниже представлены основные компоненты головки печати и их функции.
Основной экструдер
Основной экструдер отвечает за захват и подачу филамента в хотенд. После нагрева и плавления филамента внутри хотенда он послойно наносится в модель через сопло. Он должен точно контролировать длину экструзии и оттягивания филамента, чтобы обеспечить точность размеров и качество внешнего вида напечатанной модели, что делает его одним из основных компонентов 3D-принтера.
Экструдер включает следующие важные компоненты:
Примечание: Экструдер является законченным и независимым продуктом, отдельные мелкие внутренние аксессуары не продаются отдельно.

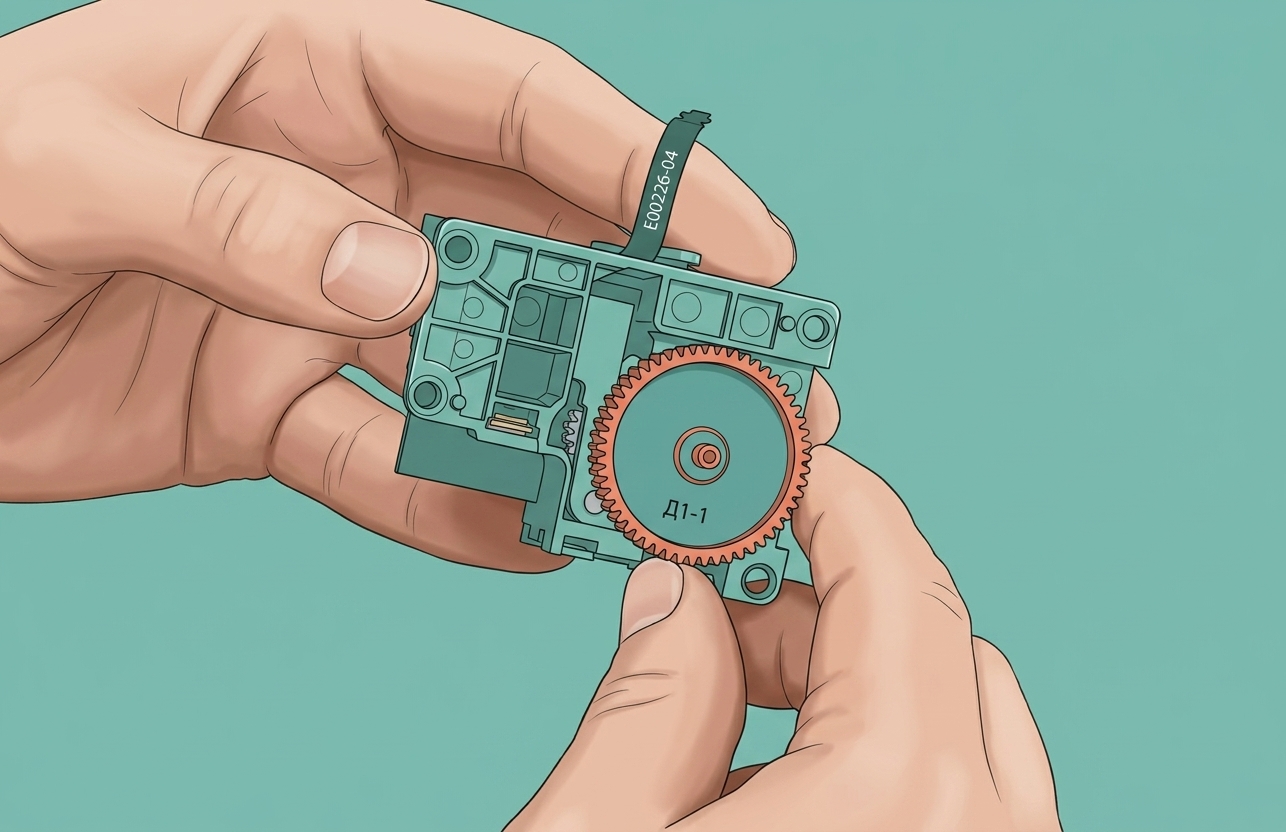

- Сборка шестерен экструдера из закаленной стали: X2D использует шестерни экструдера из закаленной стали, которые состоят из ведущего и ведомого колеса и точно толкают филамент под приводом мотора экструдера.
- Мотор экструдера: Мотор экструдера установлен на задней части экструдера, используется для привода экструдера для завершения экструзии филамента. X2D использует высокоточный сервомотор с постоянными магнитами собственной разработки Bambu Lab, который может обнаруживать запутывание филамента, контролируя изменения сопротивления во время работы, что дополнительно
