Примечание: На этой странице в качестве примера используется машина H2D. Шаги замены полностью идентичны для H2S и H2C.
Видео-руководство
1. Снимите монтажную платформу и выключите принтер

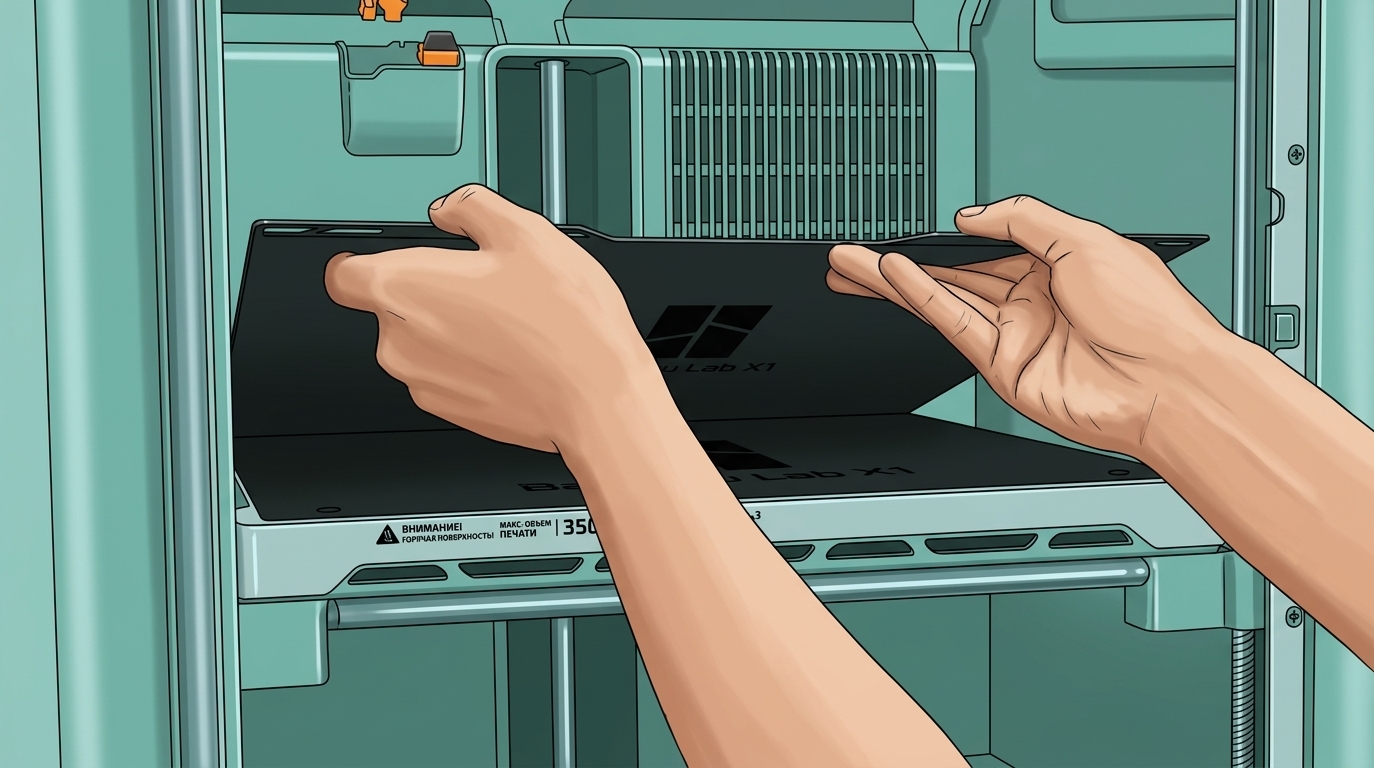

Снимите монтажную платформу с нагреваемой платформы. Если высота нагреваемой платформы слишком велика для удобной работы, опустите нагреваемую платформу, используя управление на экране.

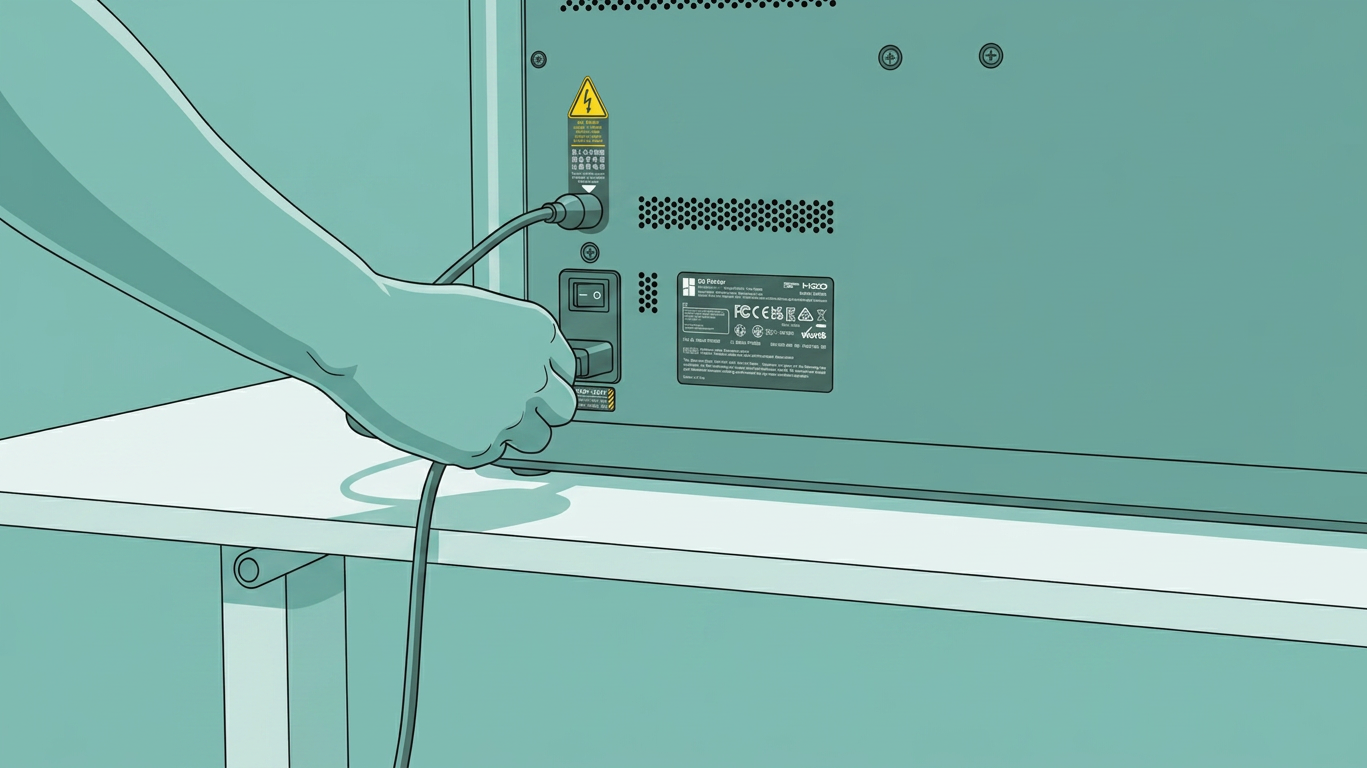

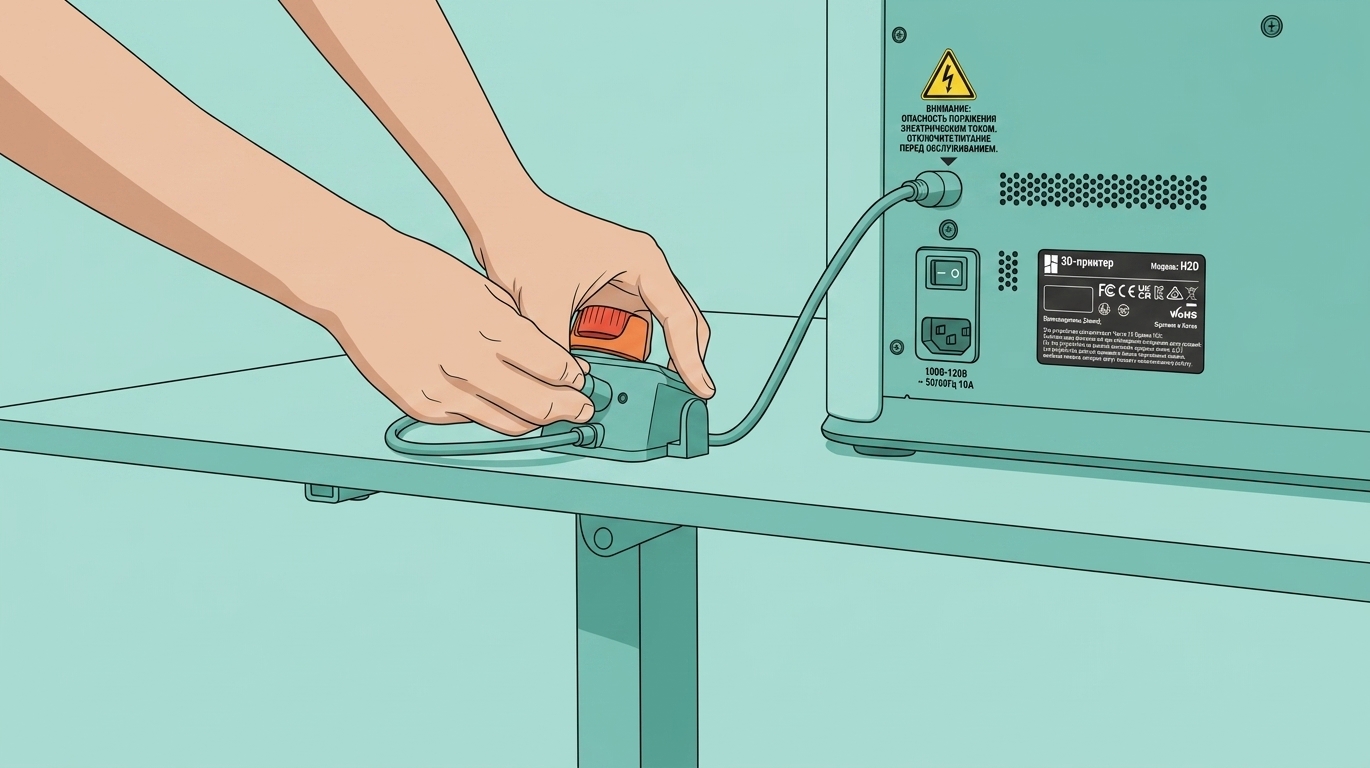

Выключите питание и отсоедините блок питания.
2. Обеспечьте безопасность лазера
Убедитесь, что передняя дверь, боковые окна и верхняя крышка являются версиями с защитой от лазера и остаются закрытыми во время работы лазера.
3. Убедитесь, что установлена камера Birdseye
Камера Birdseye расположена над рамкой передней двери.

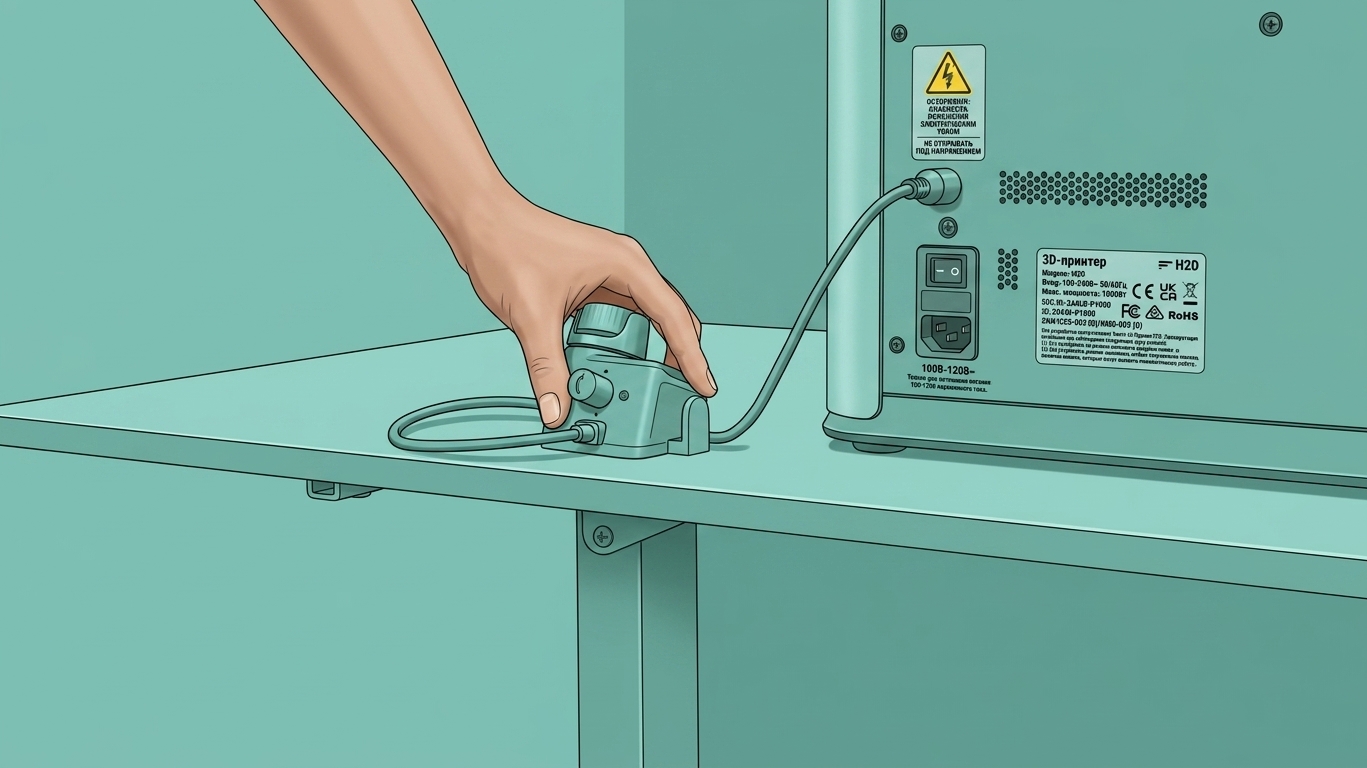

4. Установите кнопку аварийной остановки

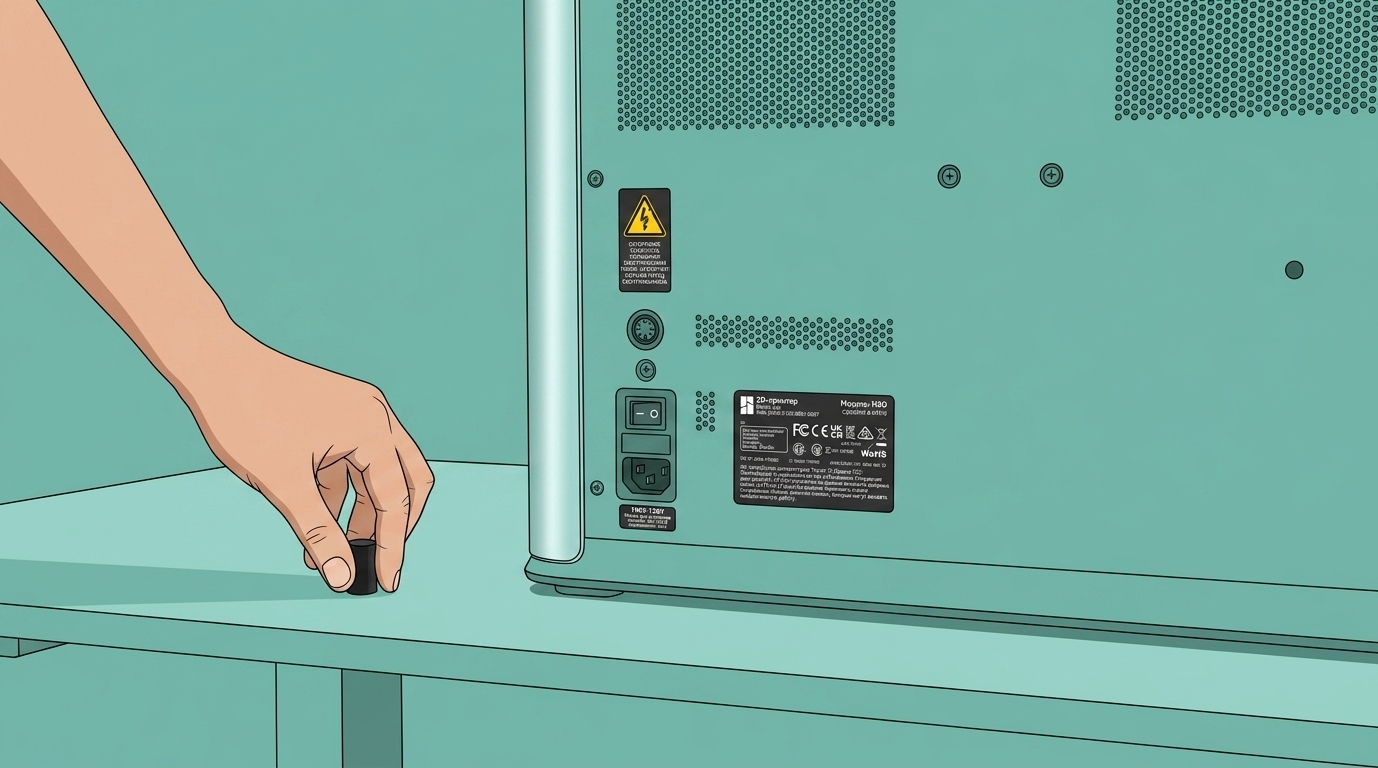

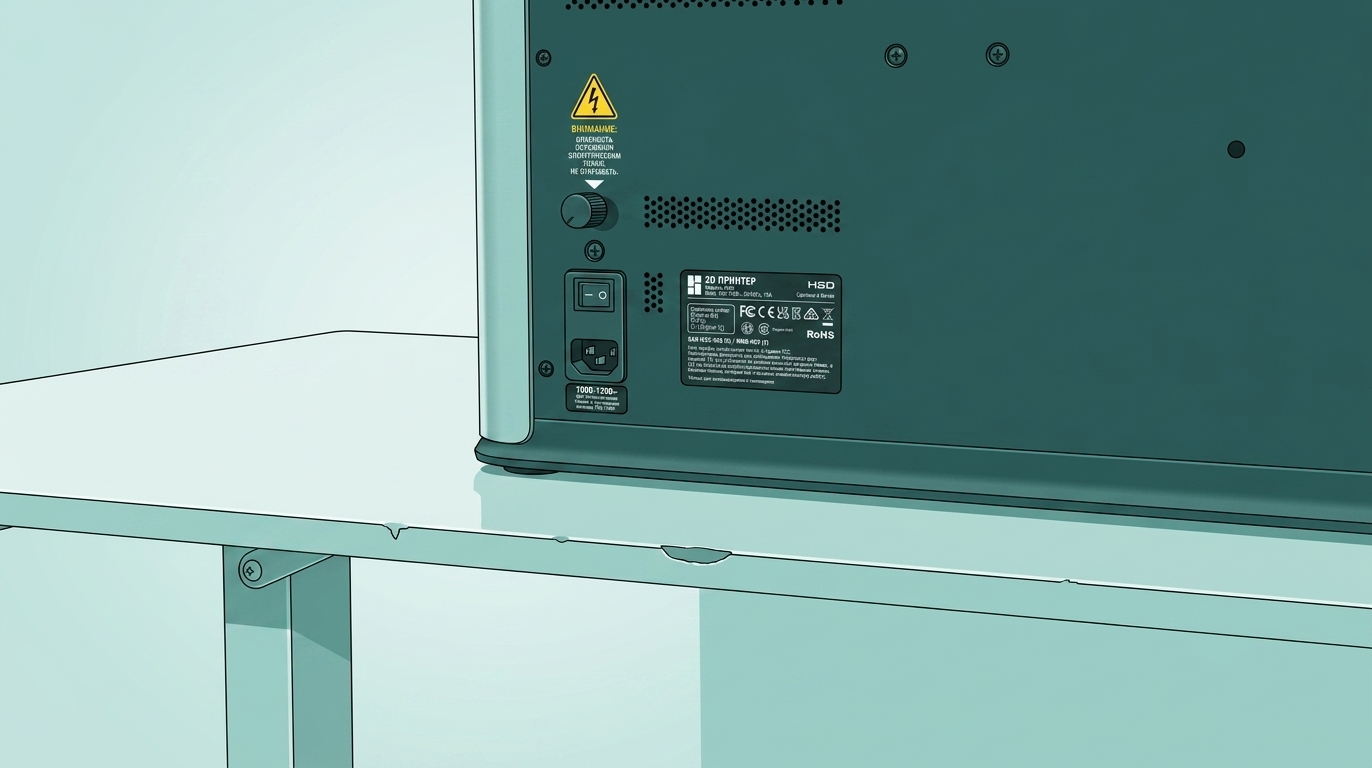

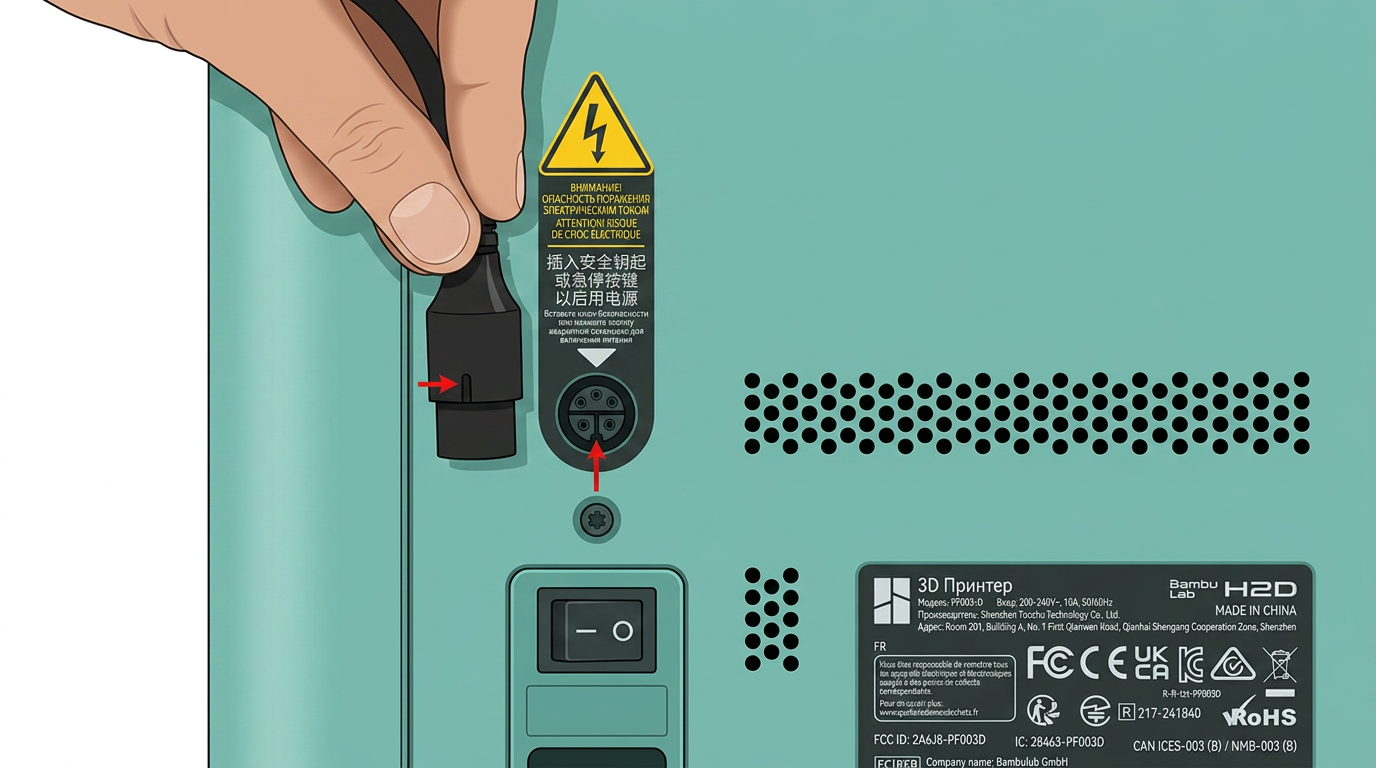

Снимите предохранительный ключ с задней части машины, вставьте кабель кнопки аварийной остановки и проверьте, вставлен ли предохранительный ключ в отверстие на кнопке аварийной остановки.
Если он не вставлен, следуйте инструкциям, показанным в видео, чтобы вставить ключ. Обратите внимание, что штекер кабеля кнопки аварийной остановки и предохранительный ключ имеют определенную ориентацию для разъема.
На задней части машины и на кнопке аварийной остановки уже установлен предохранительный ключ. Пожалуйста, убедитесь, что предохранительный ключ с задней части машины хранится надежно, чтобы избежать его потери.
5. Установка трубы для отвода дыма
Используйте шестигранный ключ H2.0 и винты 4x BTG3-20, чтобы закрепить адаптер на выходе активной камеры.

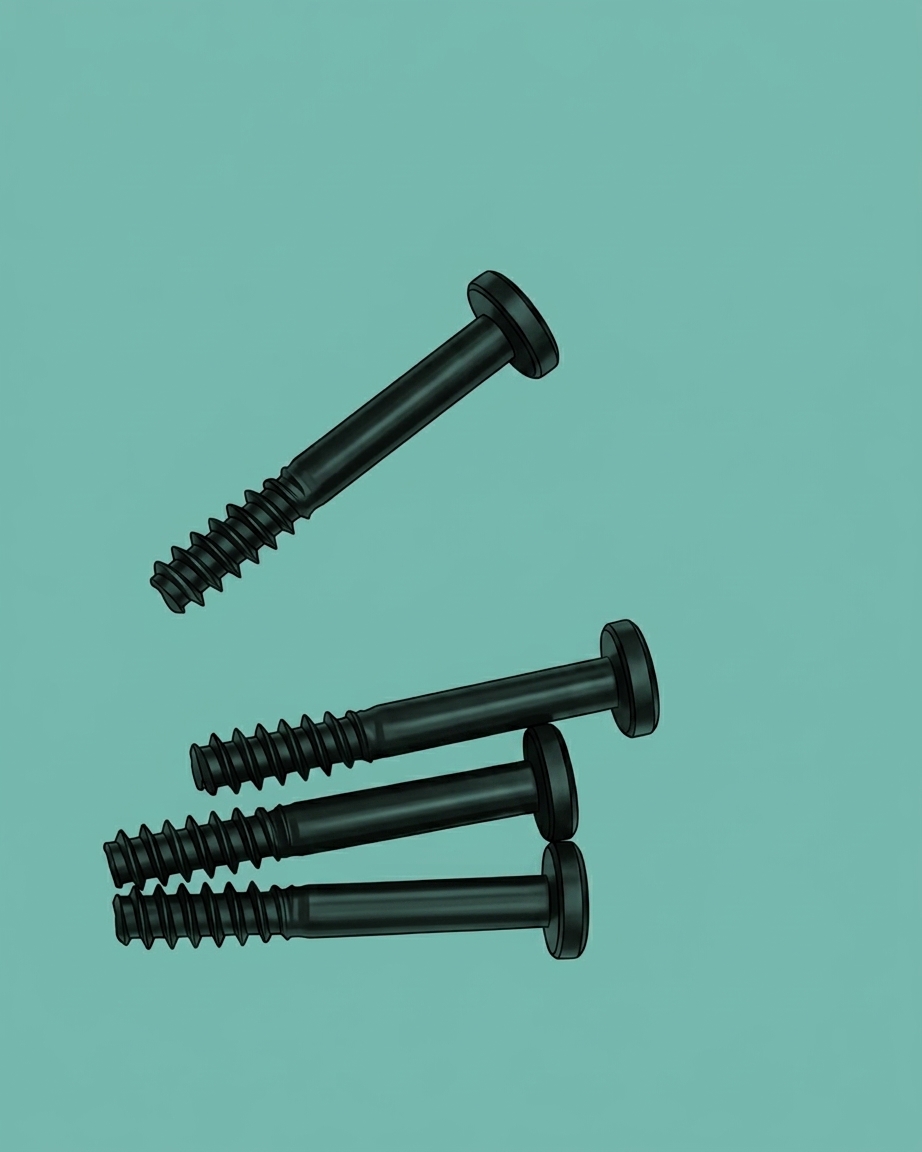

Модель винта BTG 3-20.
Установите хомут для трубы на один конец трубы. (Диаметр трубы для отвода дыма: 100 мм, длина: 2 м)

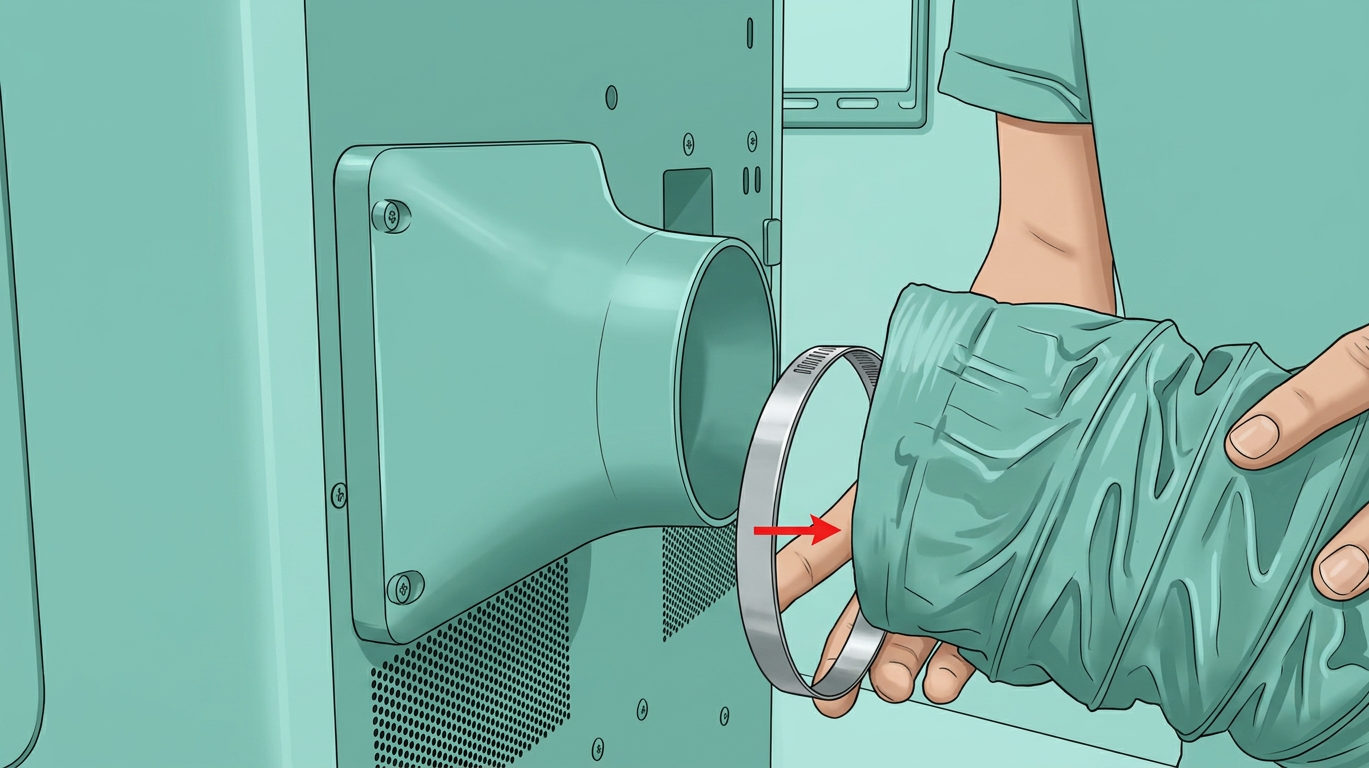

Полностью оберните конец трубы с хомутом на адаптере.

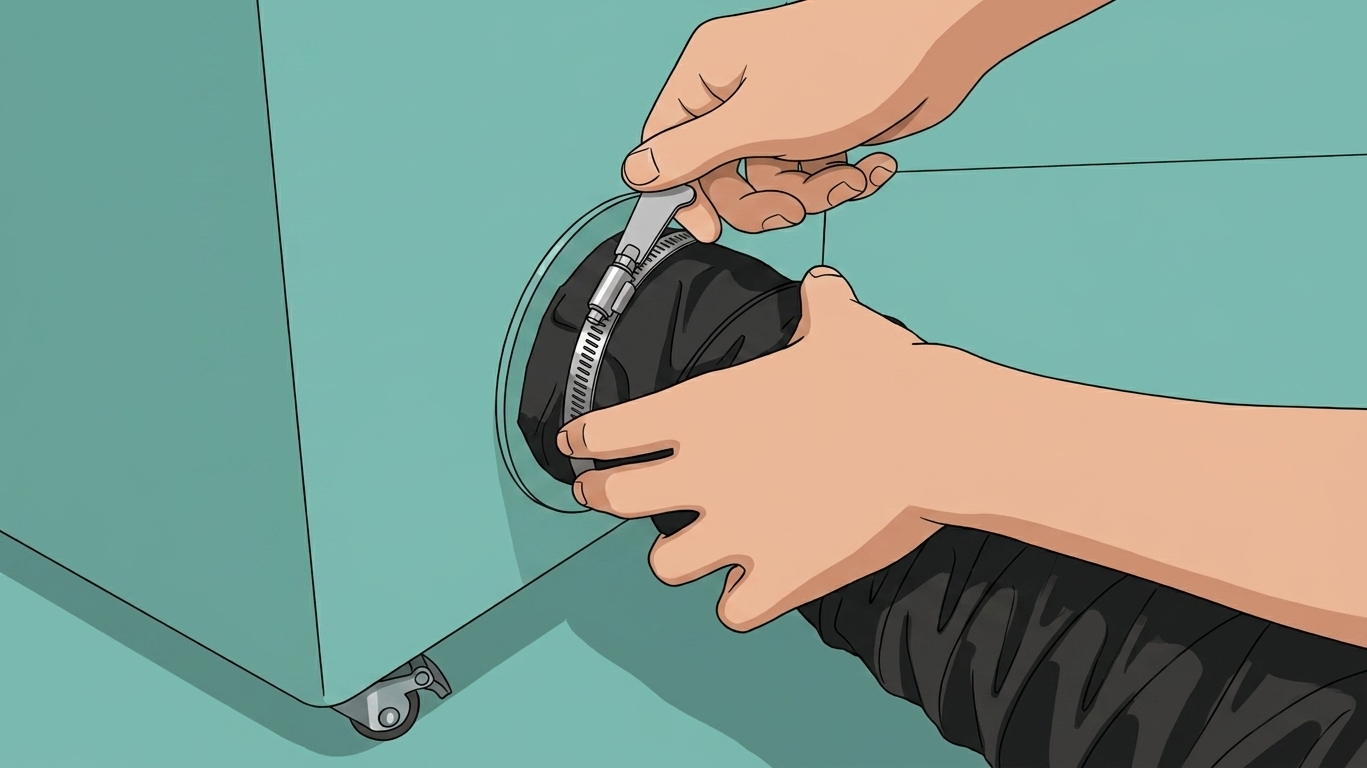

Закрепите хомут, поворачивая ключ по часовой стрелке, затем выведите другой конец на улицу. Перед выбросом вентилируемого воздуха на улицу убедитесь в соответствии с местными законами и правилами, чтобы убедиться, что это не окажет негативного воздействия на окружающую среду.
Пожалуйста, убедитесь, что хомут закреплен надежно, чтобы предотвратить отсоединение трубы.
Вы также можете использовать очиститель дыма для вентиляции (доступен для покупки отдельно).

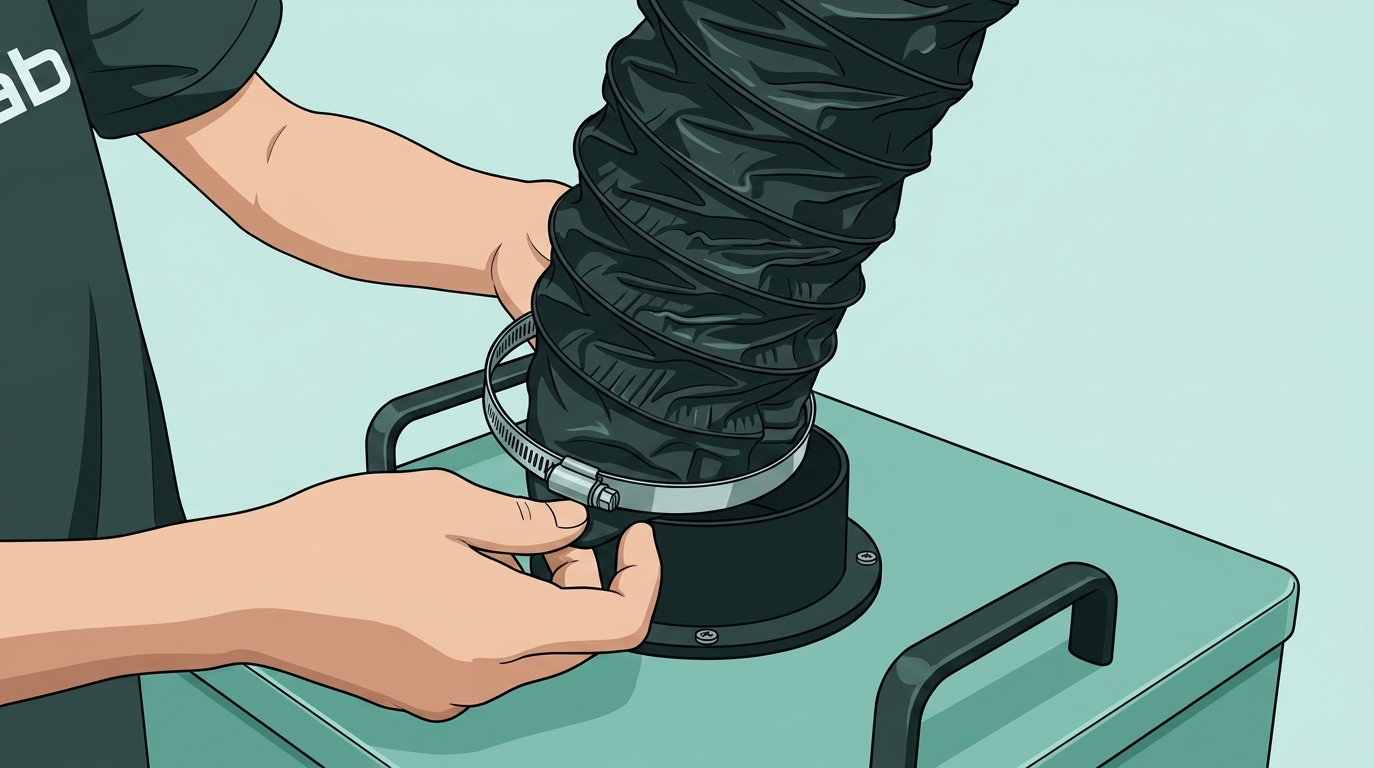

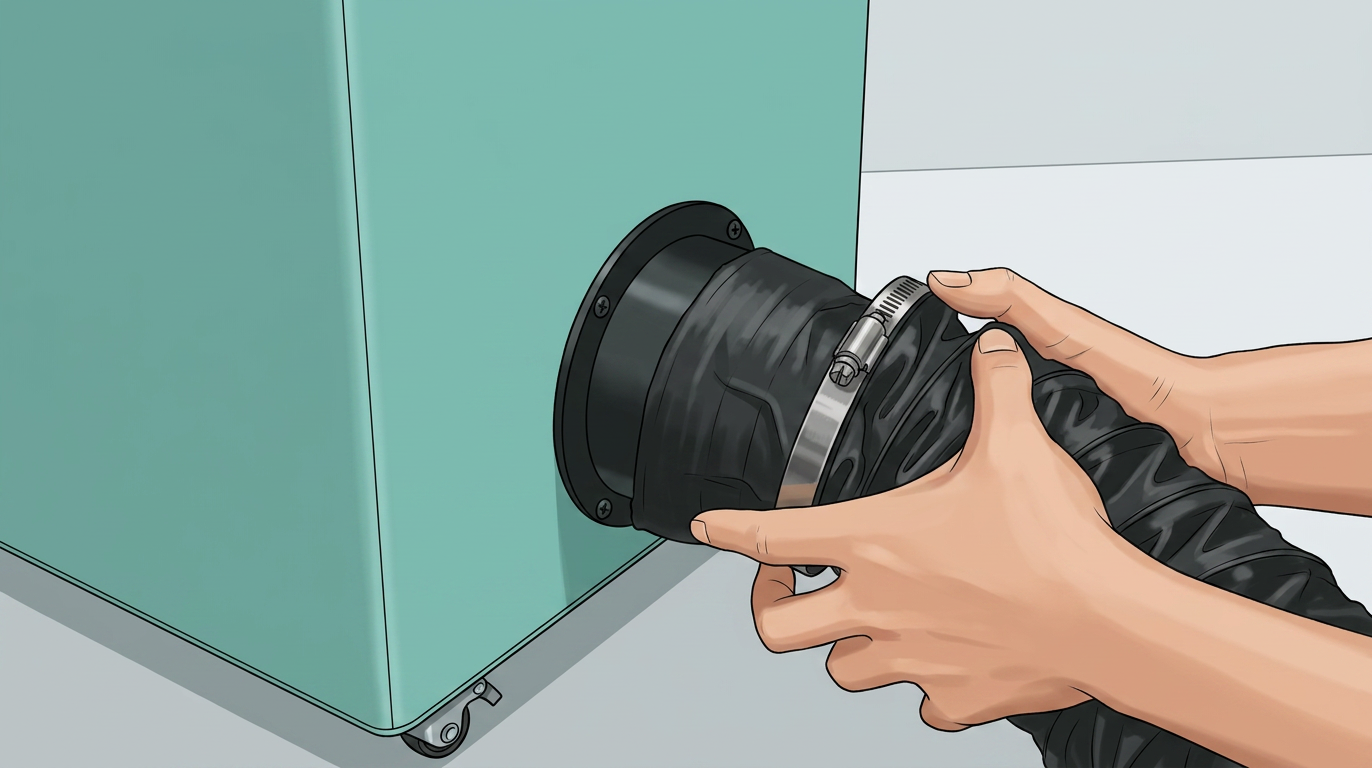

Подключите другой конец трубы для отвода дыма сзади принтера к входу воздуха очистителя дыма.
Подключите еще одну трубу для отвода дыма к выходу очистителя дыма.
Затем подключите другой конец второй трубы для отвода дыма к улице, чтобы отфильтрованный выброс от очистителя дыма мог быть выпущен на улицу.

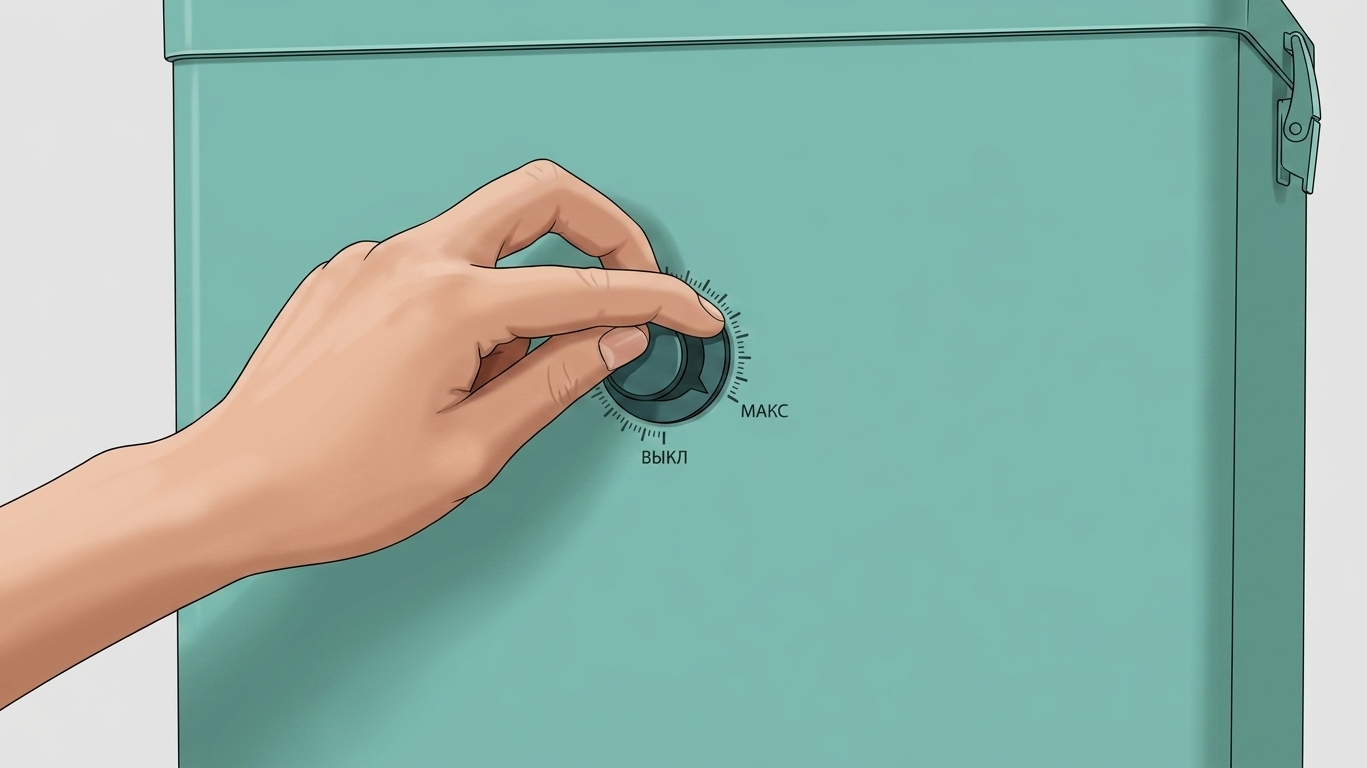

Примечание: После включения питания очиститель дыма может регулировать воздушный поток с помощью ручки, а картридж фильтра необходимо регулярно заменять.
6. Открутите винт, фиксирующий воздушный насос

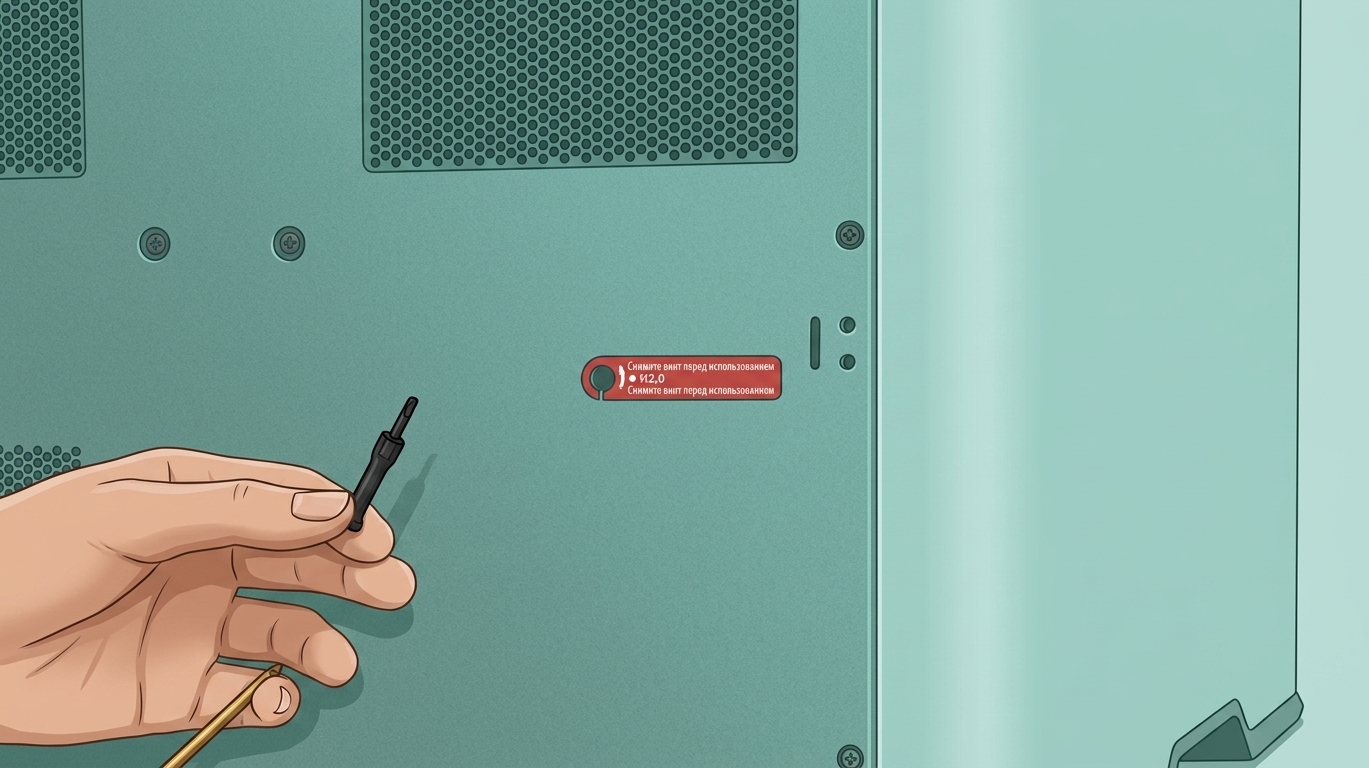

Используйте шестигранный ключ H2.0, чтобы ослабить винт крепления воздушного насоса, отмеченный красным.
Как только вы увидите головку винта, подхватите винт рукой и медленно извлеките его, чтобы он не упал внутрь принтера.
7. Установите лазерный модуль на принтер и подключите кабели и трубку для воздушной помощи
Нажмите на два верхних угла передней крышки и снимите ее.

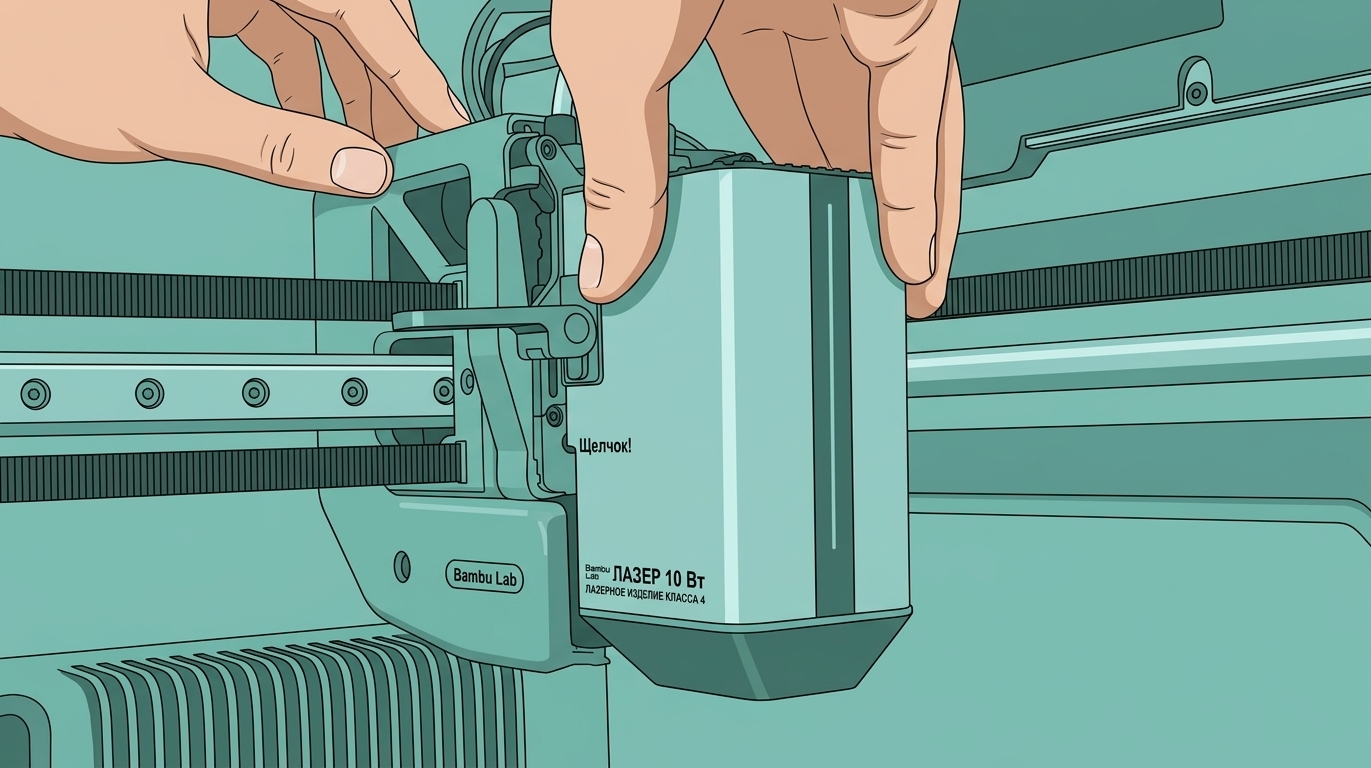

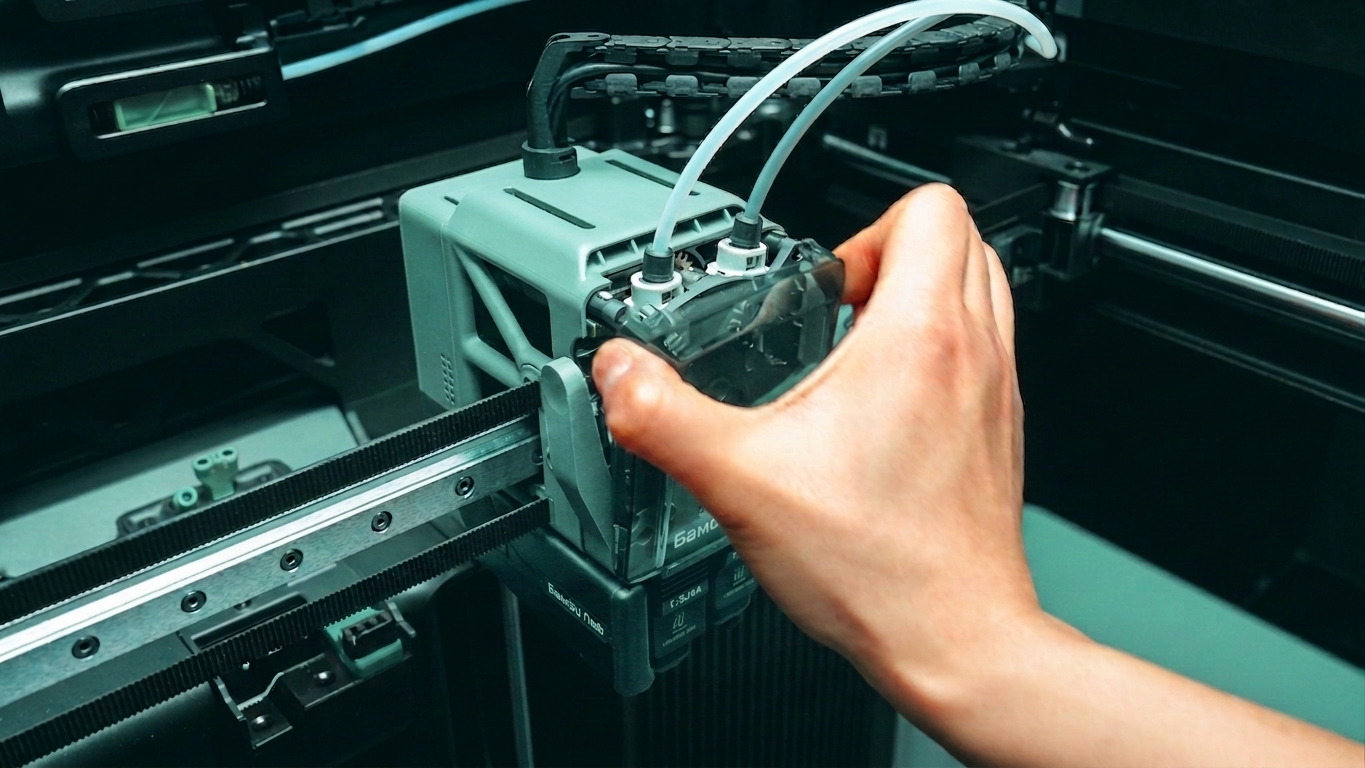

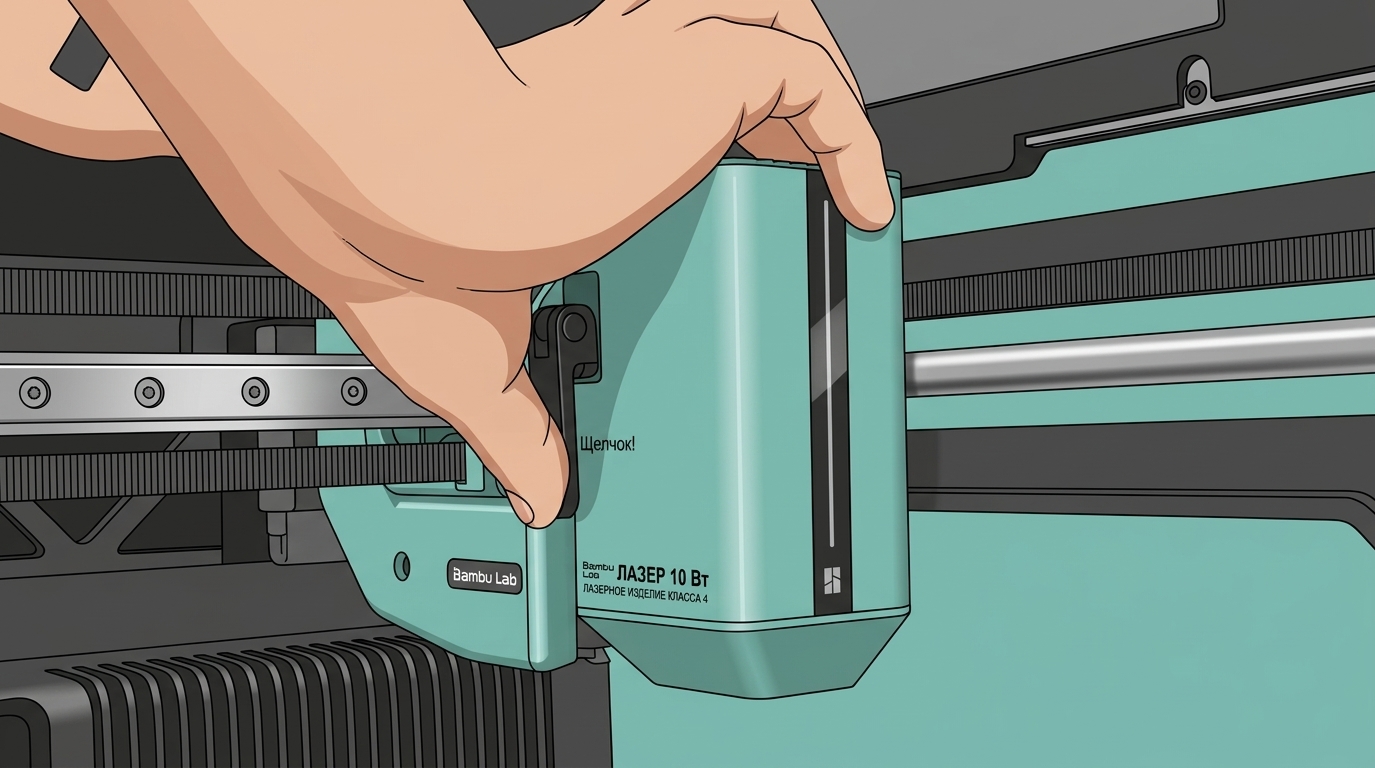

Как показано на картинке, отожмите рычаг быстрой фиксации. Затем выровняйте пазы лазерного модуля и инструментальной головки и продвиньте модуль до упора вниз.
Убедитесь, что отметка «Click» на модуле совмещена с углубленным пазом на инструментальной головке. Затем нажмите рычаг быстрой фиксации вниз, чтобы зафиксировать его.

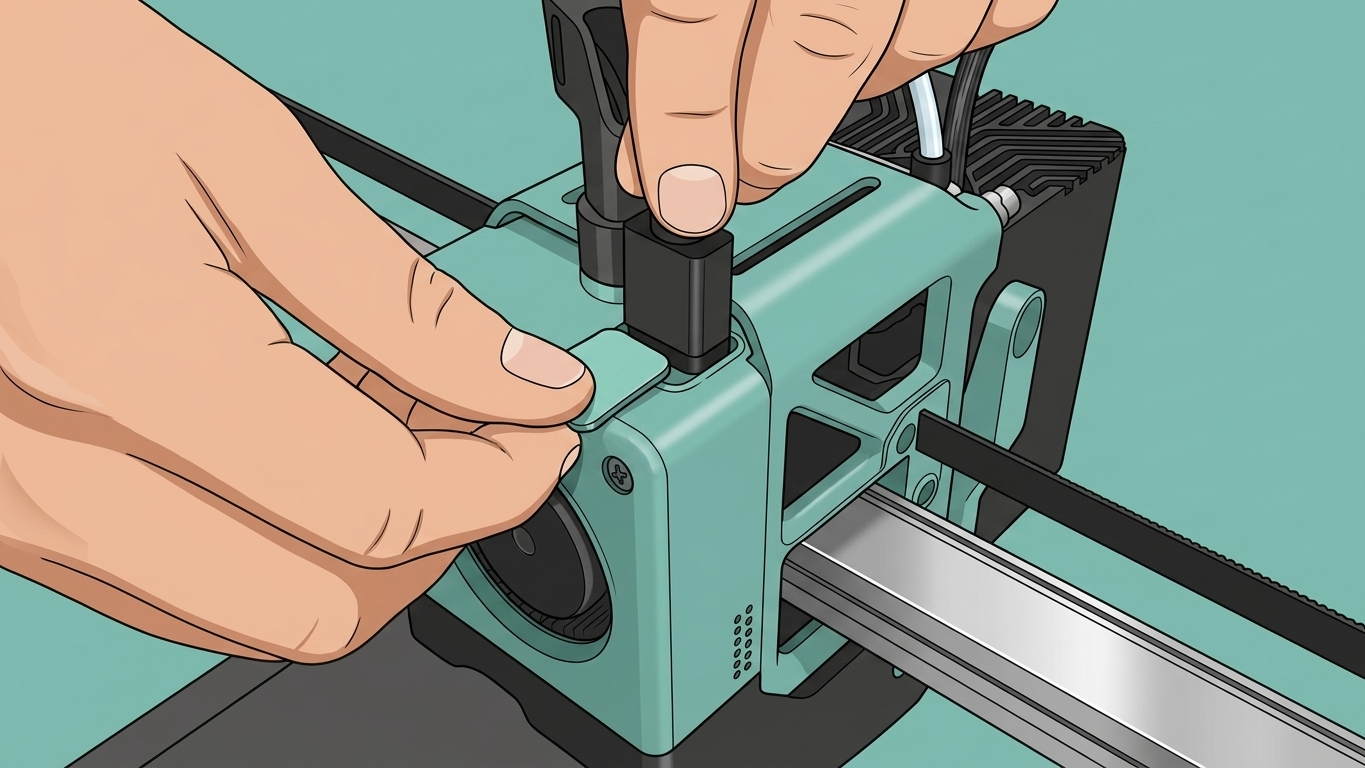

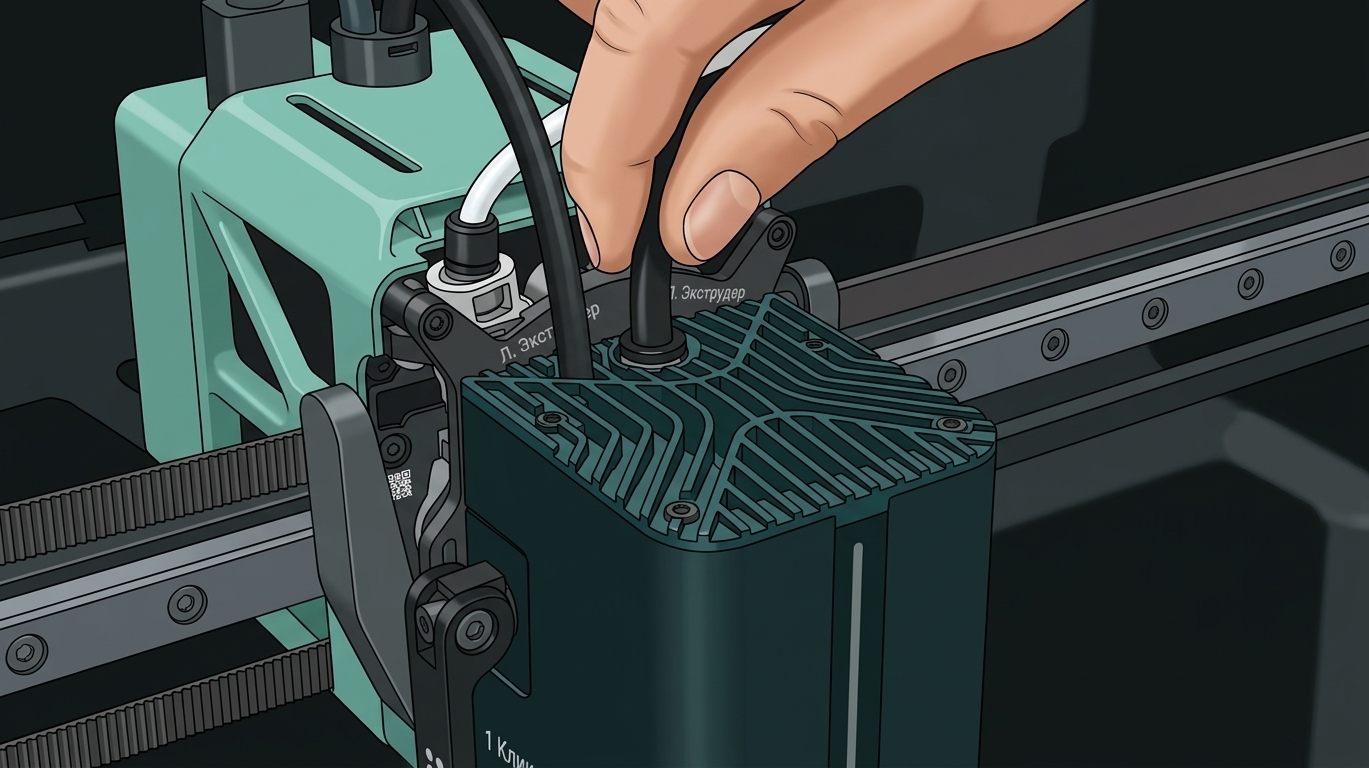

Откройте пылезащитную крышку, вставьте разъем в интерфейс инструментальной головки, и снимите
защитную пленку с индикатора состояния!

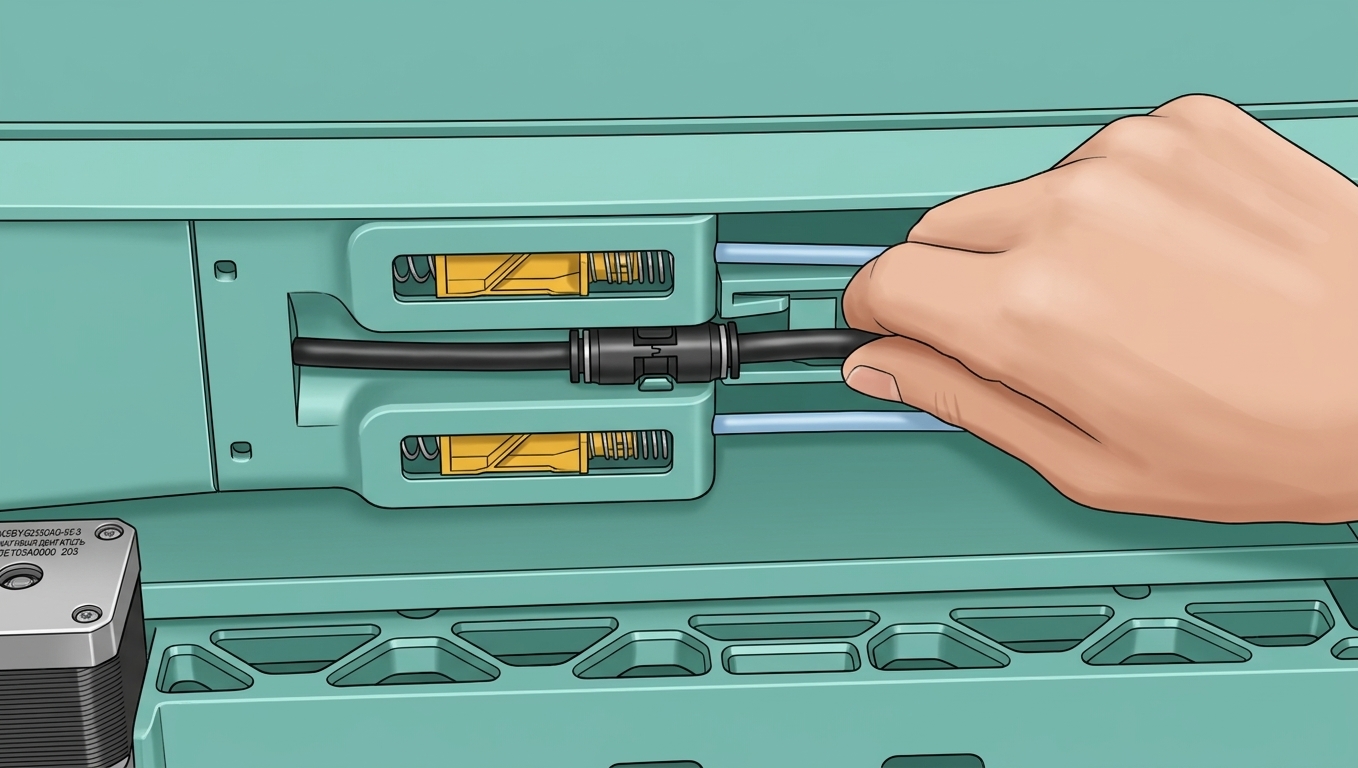

Снимите верхнюю крышку. Достаньте черную трубку для воздушной помощи из коробки с аксессуарами. Вставьте ее в соединитель трубки для воздушной помощи в середине буфера филамента и тот, что на лазерном модуле. Трубка подключена правильно, если ее нельзя аккуратно вытянуть.

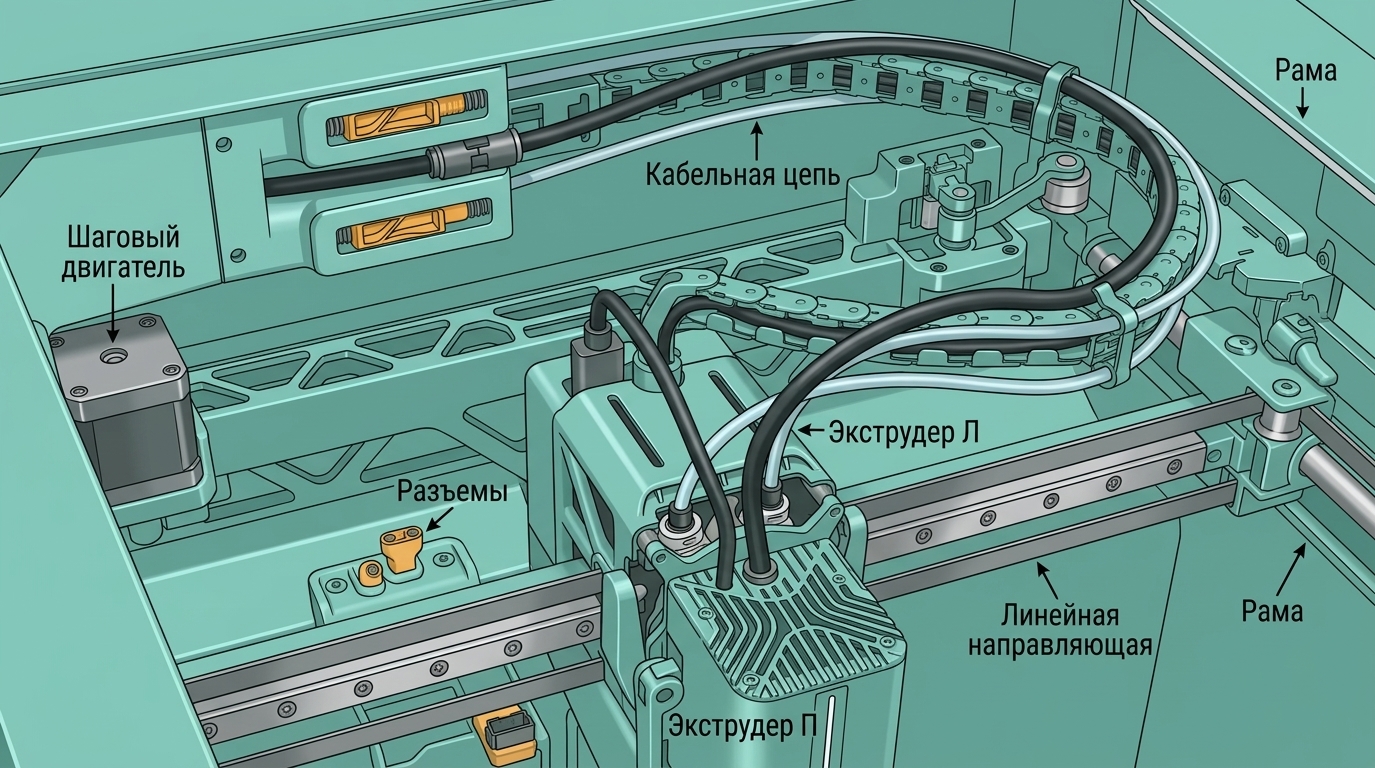

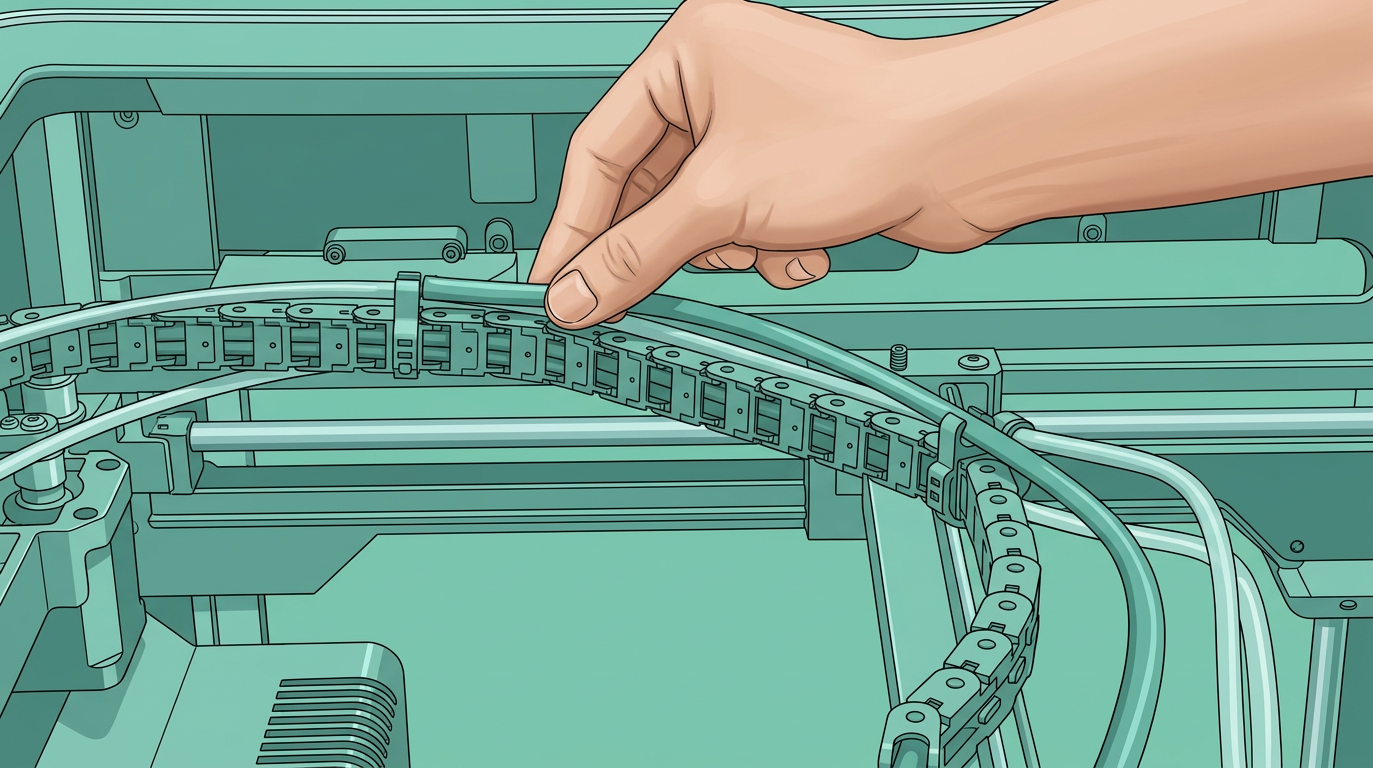

Затем уложите трубку в зажимы сверху кабельной цепи и выровняйте ее так, чтобы она не была чрезмерно изогнута в любом месте. В конце концов, верните верхнюю крышку на место.
Если вы не используете лазерный модуль, снимите трубку для воздушной помощи, чтобы кабельная цепь могла двигаться свободно и обеспечить качество печати.

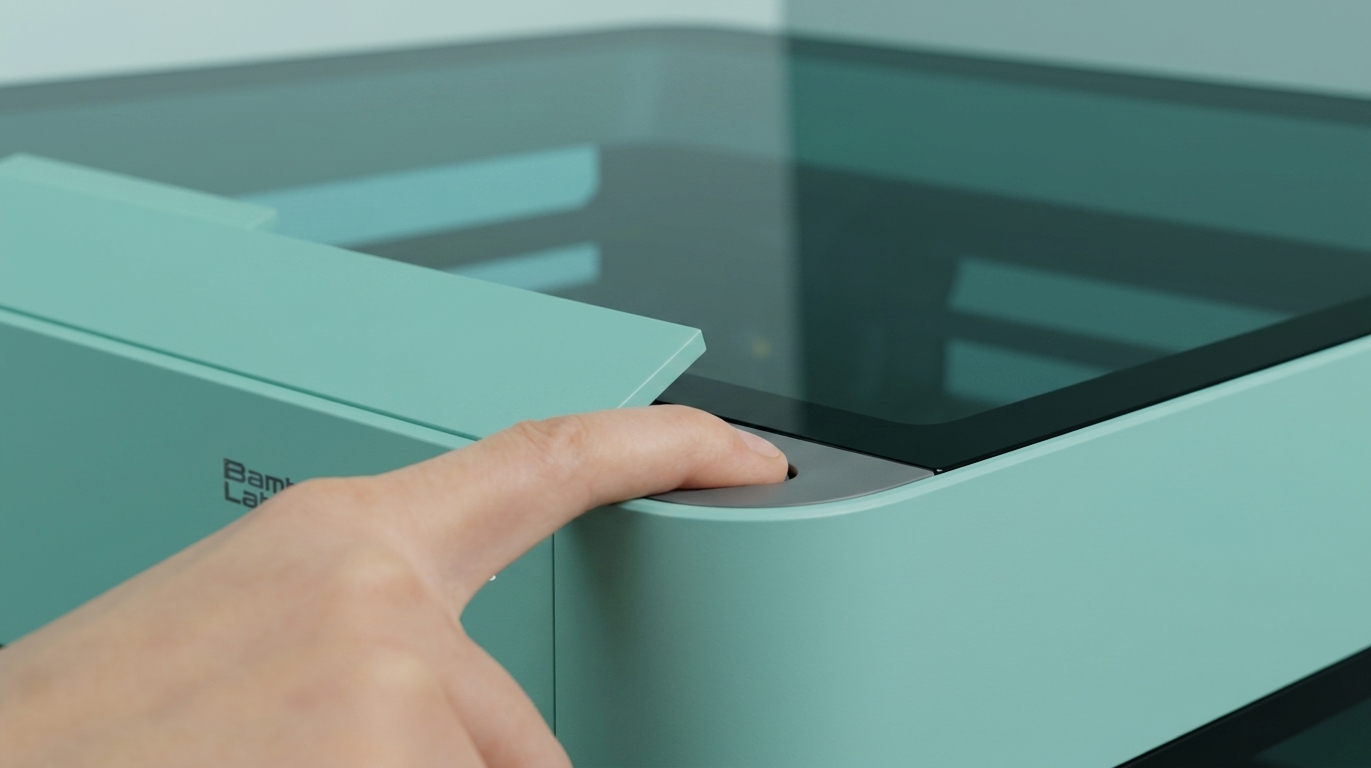

8. Включите принтер

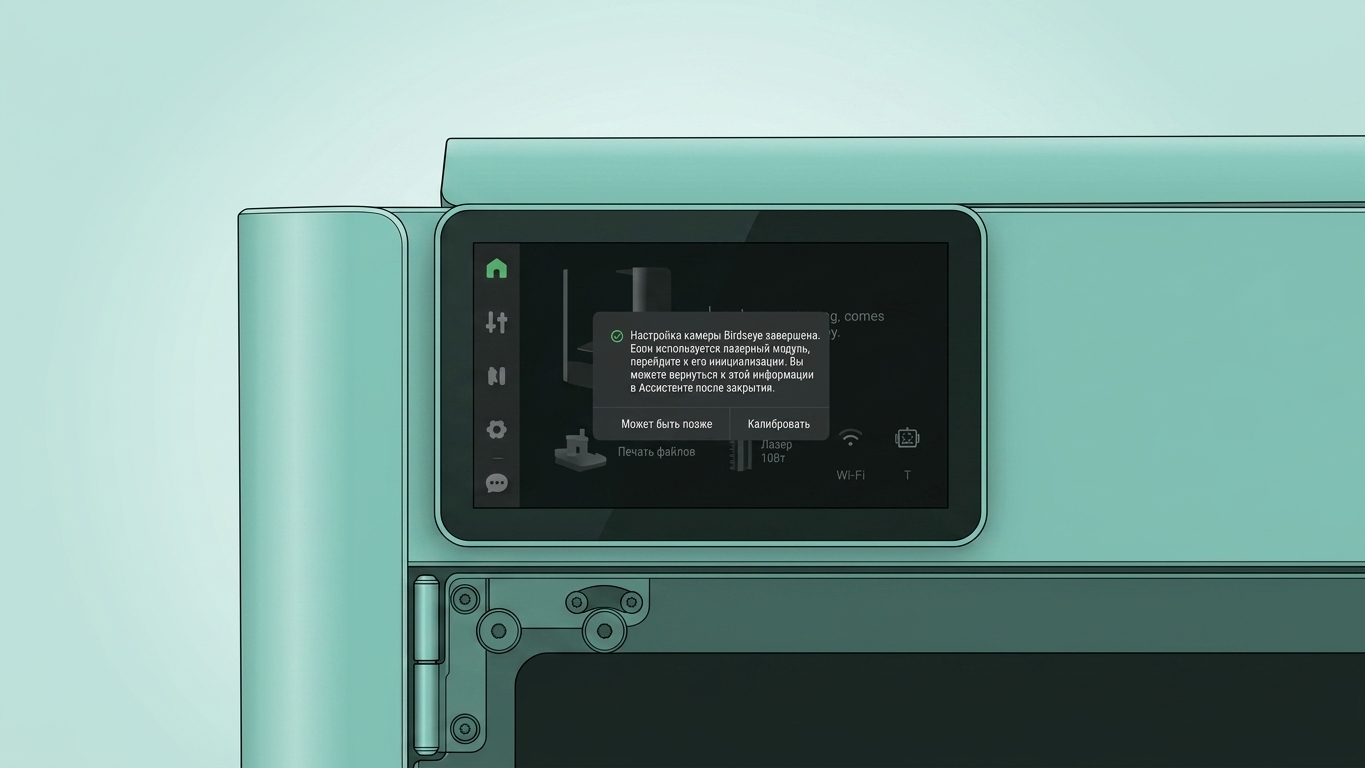

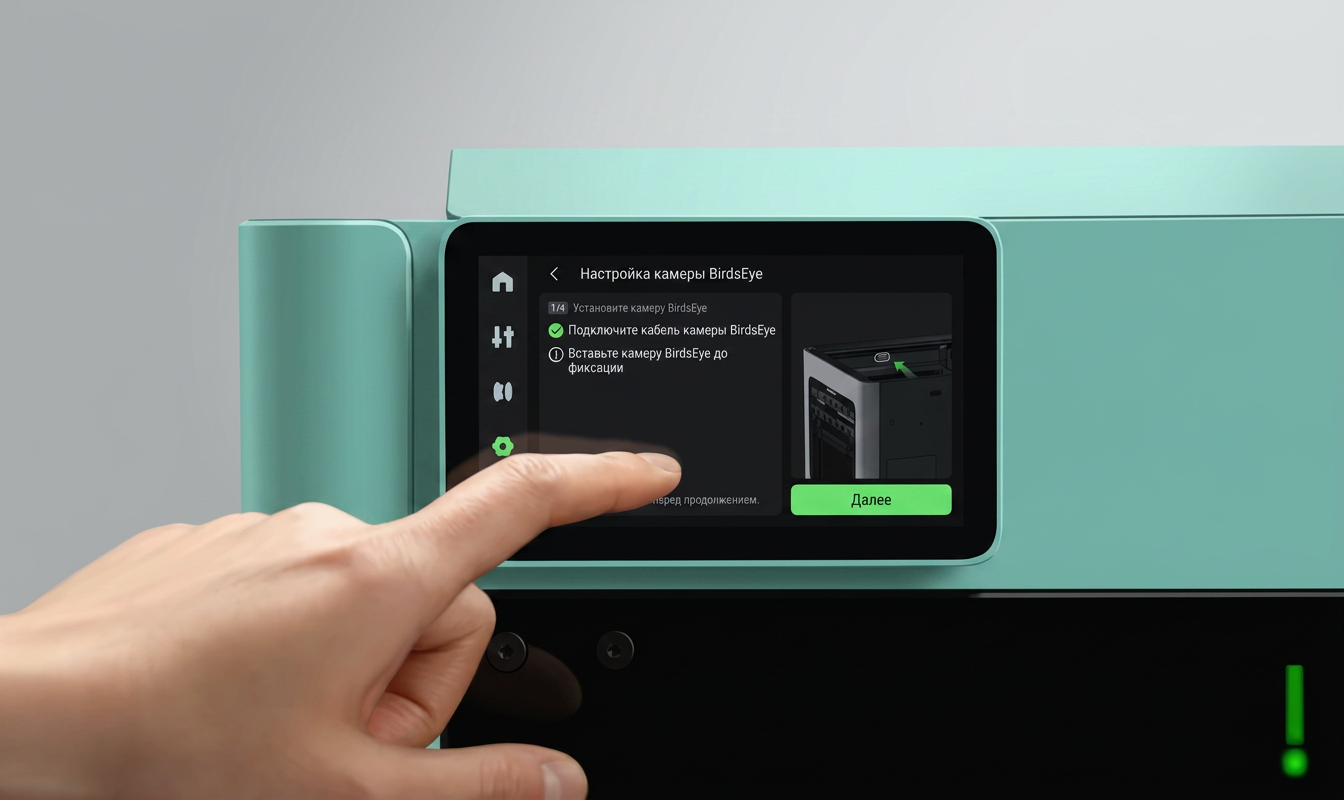

9. Калибровка настройки камеры BirdsEye
Перед выполнением калибровки настройки камеры BirdsEye убедитесь, что на нагреваемой платформе нет препятствий, особенно над метками калибровки, используемыми для визуального распознавания.
10. Установка лазерной платформы
Установите планки на лазерной платформе, вдавив их в пазы с обеих сторон. Звук «щелчка» указывает на то, что они на месте.
В комплект машины входят шесть планок. При обычном использовании размещайте одну планку каждые четыре паза, заостренными концами вверх.
При обработке небольших материалов (например, бирок и т.д.) планку можно снять и установить наоборот на лазерной базе (плоской стороной вверх), и они должны быть расположены близко друг к другу.
Поместите лазерную платформу на нагреваемую платформу и убедитесь, что совместите два маркера лазерной платформы и ограничители нагреваемой платформы.
11. Начало калибровки настройки лазерного модуля

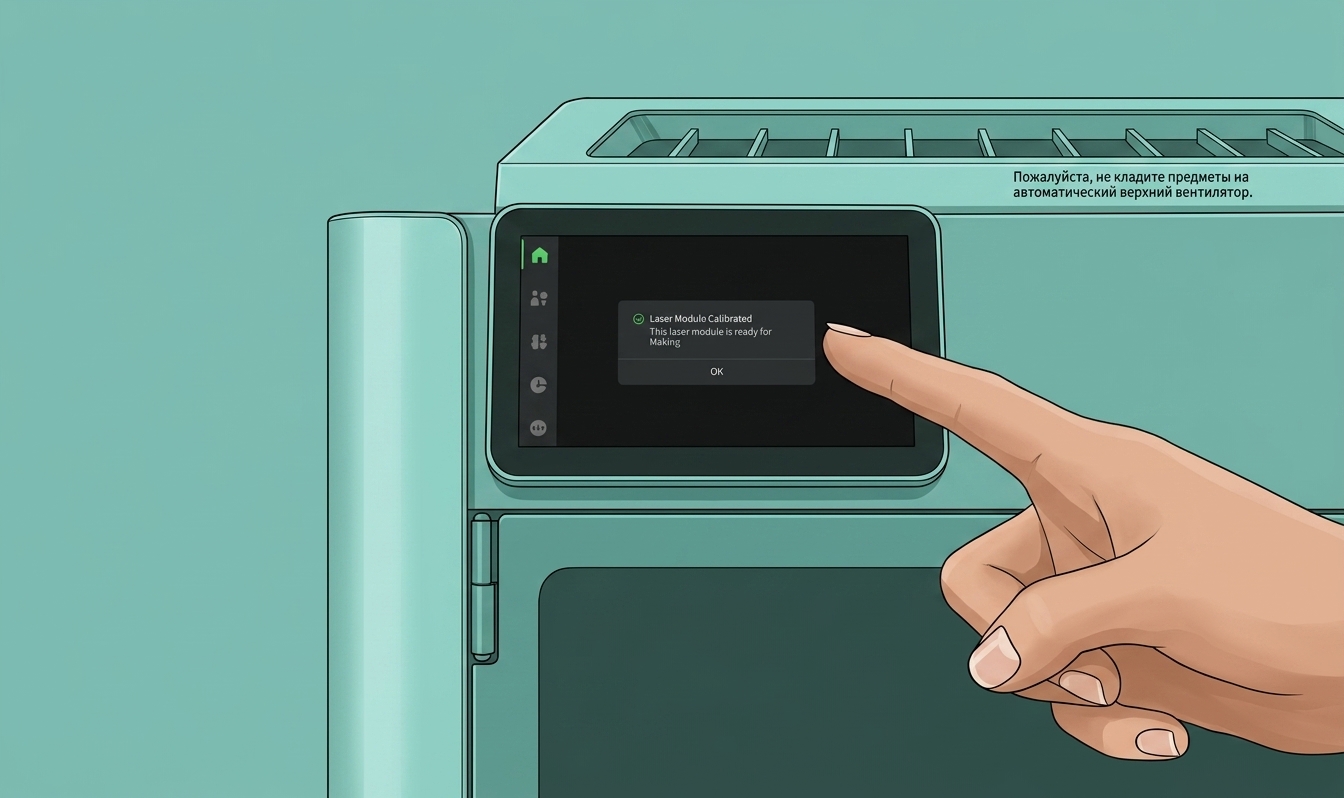

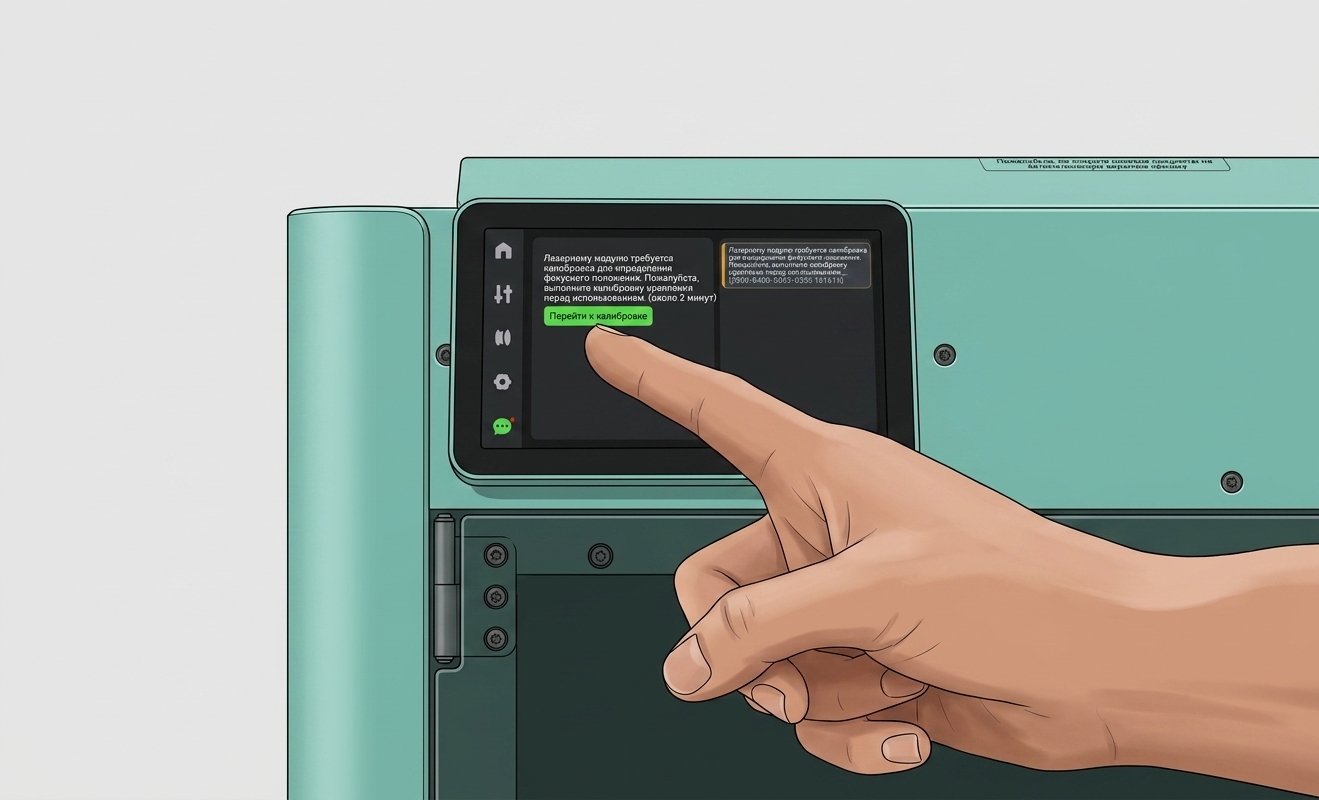

Следуйте подсказкам на странице HMS, чтобы перейти на страницу начала калибровки настройки (вы также можете войти через Настройки - Инструментальная панель) и завершите начало калибровки настройки в соответствии с инструкциями на экране.
После подтверждения того, что начало калибровки настройки лазерного модуля завершено, откройте переднюю дверь и снимите карту калибровки фокусного расстояния лазера.
12. Приложение

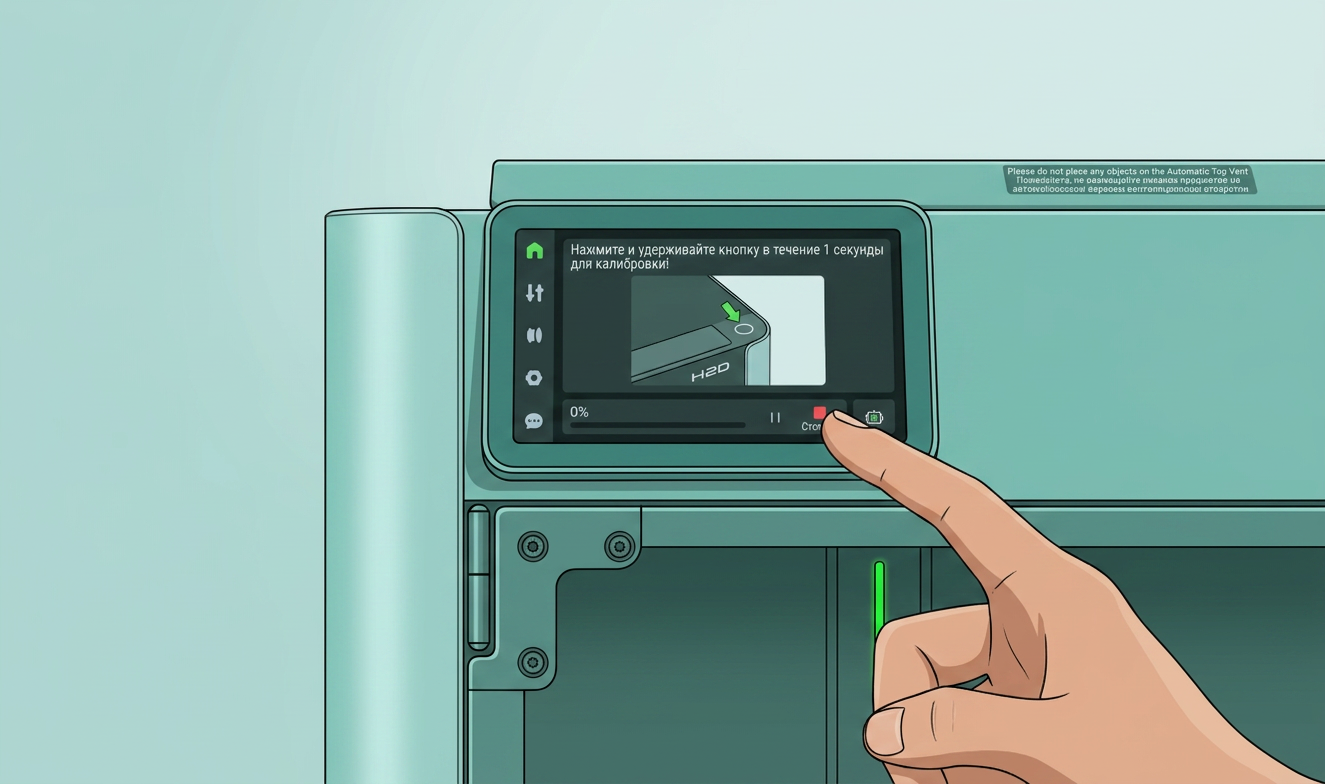

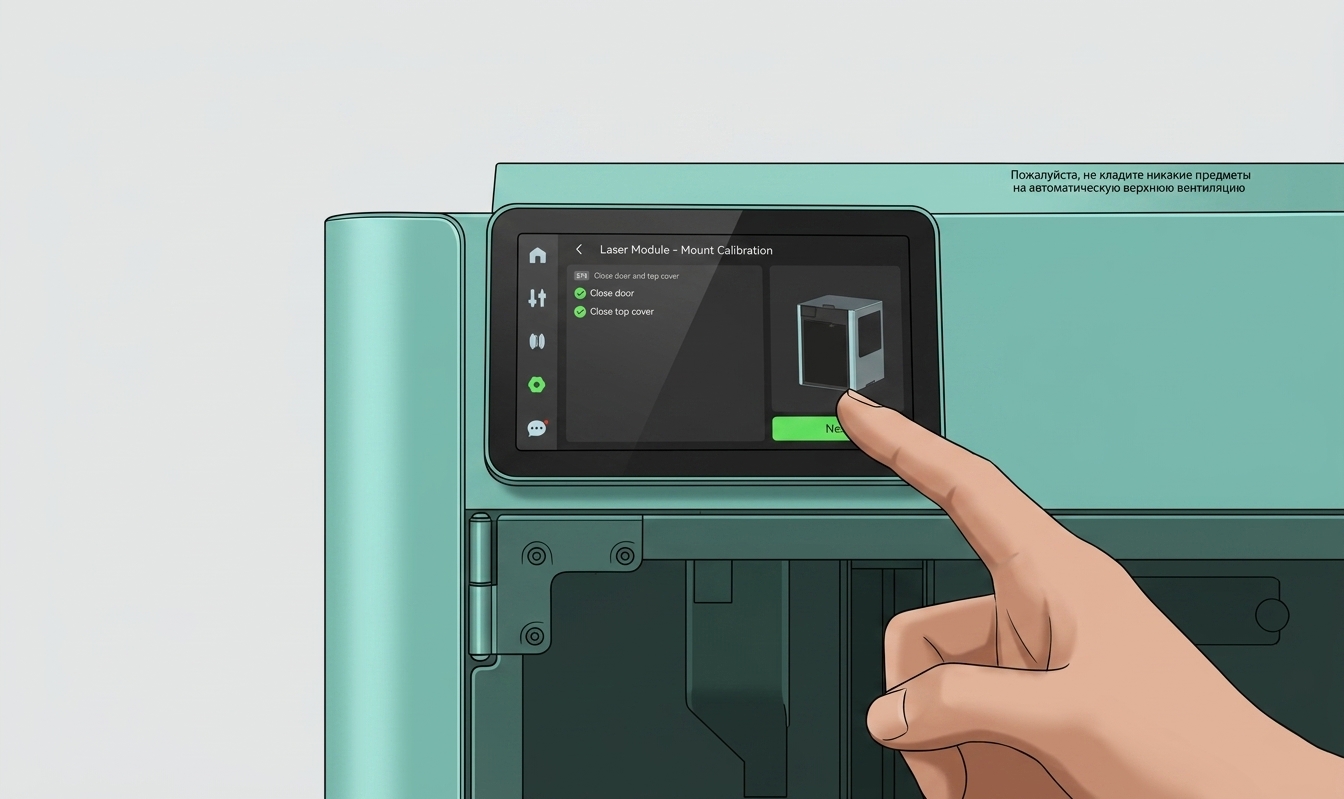

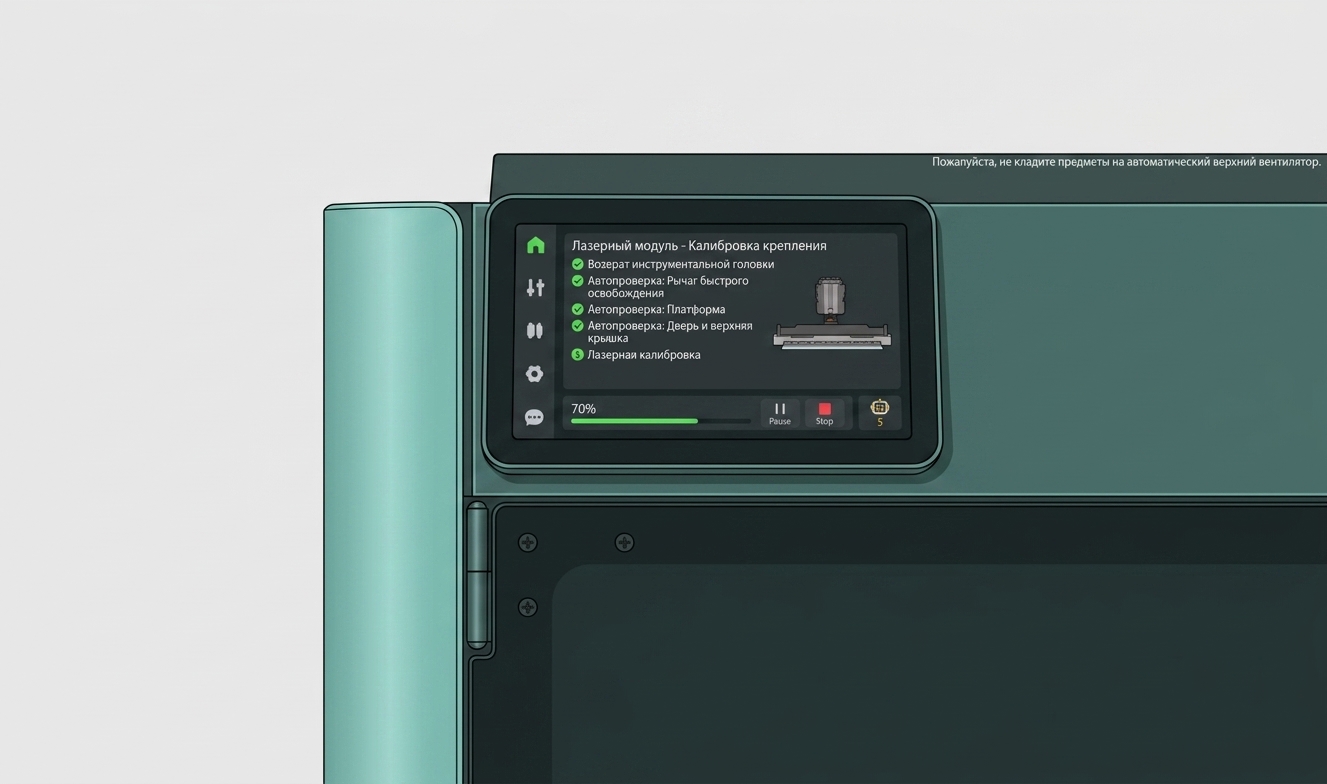

Калибровка крепления лазерного модуля
Когда лазерный модуль устанавливается впервые, он должен пройти начало калибровки настройки. После этого каждый раз, когда лазерный модуль включается снова, необходимо выполнять только калибровку крепления.
Рекомендации по использованию штифтов для материала
Когда материал значительно деформирован, гладкий и склонен к скольжению, имеет высокий центр тяжести, из-за чего он шатается, или является легким и легко смещается, рекомендуется использовать штифты для материала для стабилизации материала.
В целом, рекомендуется использовать штифты для материала для жестких деревянных досок и металлических листов, в то время как для других материалов решение можно принять исходя из фактической ситуации.
В этом видео в качестве примера используется пробковая плита для демонстрации метода использования штифтов для материала. Одна сторона штифтов для материала имеет наклонную поверхность, которая может оказывать давление более эффективно при контакте с материалом, но следует соблюдать осторожность, чтобы не деформировать материал.
