xy-belts">Ремни XY
P2S использует два ремня XY, каждый длиной 1444 мм и шириной 7 мм. Они соединяют двигатели XY с печатающей головкой и приводят в движение её перемещение в плоскости XY.
В этом руководстве используется метод протягивания для замены ремней X/Y, что является наиболее эффективным и простым способом разборки и сборки. Для обеспечения плавной работы строго следуйте инструкциям. Заранее подготовьте быстросохнущий клей.
Комплектующие для замены ремней X/Y включают:
- Ремни X/Y × 2
- Крепления ремней × 4
- Винты M2.5×5 × 6
Когда использовать это руководство
- Ремень XY порван или поврежден
- Один или оба ремня XY изношены
Необходимые инструменты и материалы
- Запасной ремень XY
- Шестигранный ключ H2.0
- Быстросохнущий клей
Предупреждение о безопасности
ВАЖНО!
Крайне важноотключить принтер перед выполнением любых работ по техническому обслуживаниюна принтере и его электронике, включая провода печатающей головки, так как оставление принтера включенным во время выполнения таких задач может вызвать короткое замыкание, что может привести к дополнительному повреждению электроники и созданию опасности.
При выполнении технического обслуживания или устранении неполадок на принтере может потребоваться разборка некоторых частей, включая хотенд. Этот процесс может обнажить провода и электрические компоненты, которые могут потенциально вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электронными компонентами, пока принтер все еще включен.Это может повредить электронику принтера и вызвать дальнейшие повреждения.
Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвратит любые короткие замыкания или повреждение электроники принтера. Делая это, вы можете избежать потенциального повреждения электронных компонентов принтера и обеспечить безопасное и эффективное выполнение работ по техническому обслуживанию.
Если у вас возникли какие-либо опасения или вопросы по поводу следования этому руководству,откройте новый тикет на нашей странице поддержкии мы сделаем все возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.
Снятие ремня XY
Шаг 1: Ослабьте натяжитель XY
Ослабьте винты натяжения XY на задней панели принтера с помощью шестигранного ключа H2.0.
Шаг 2: Снимите блоки крепления ремня XY

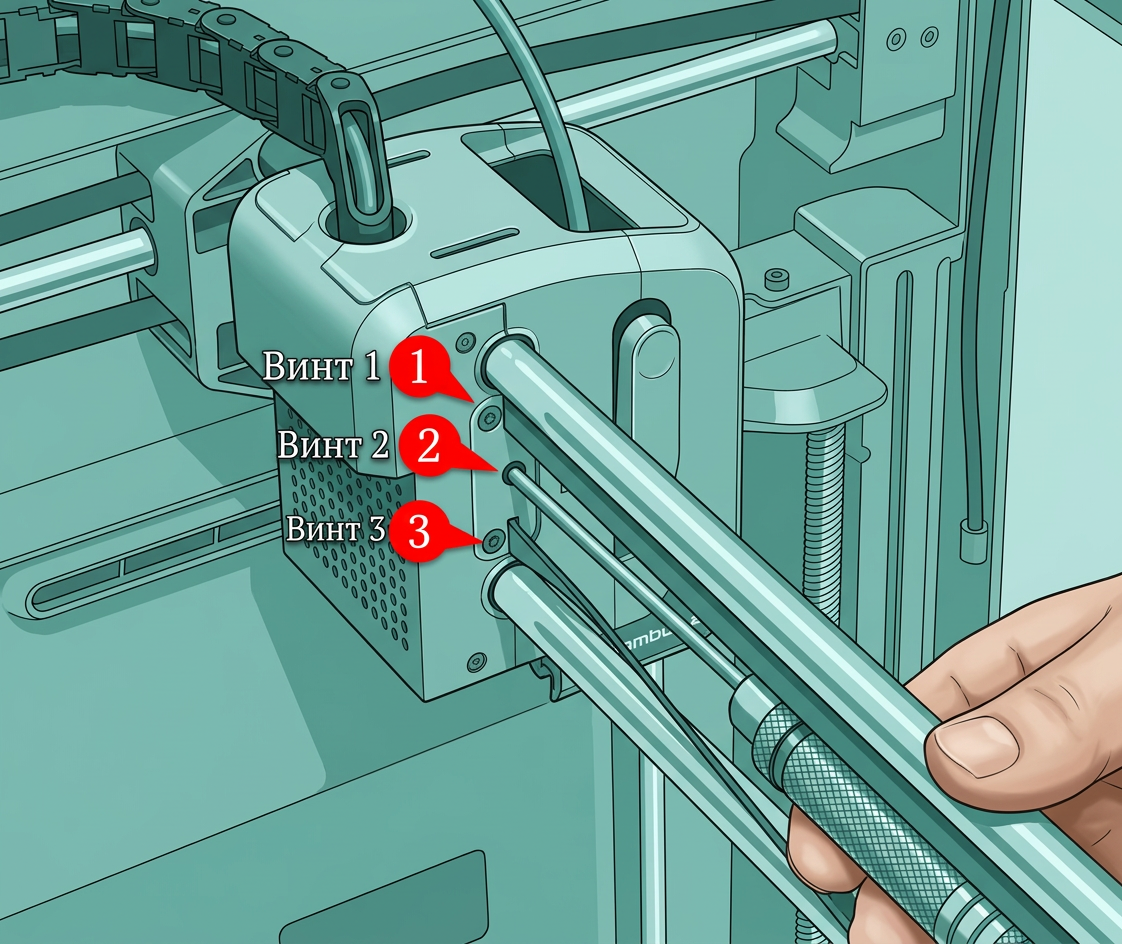

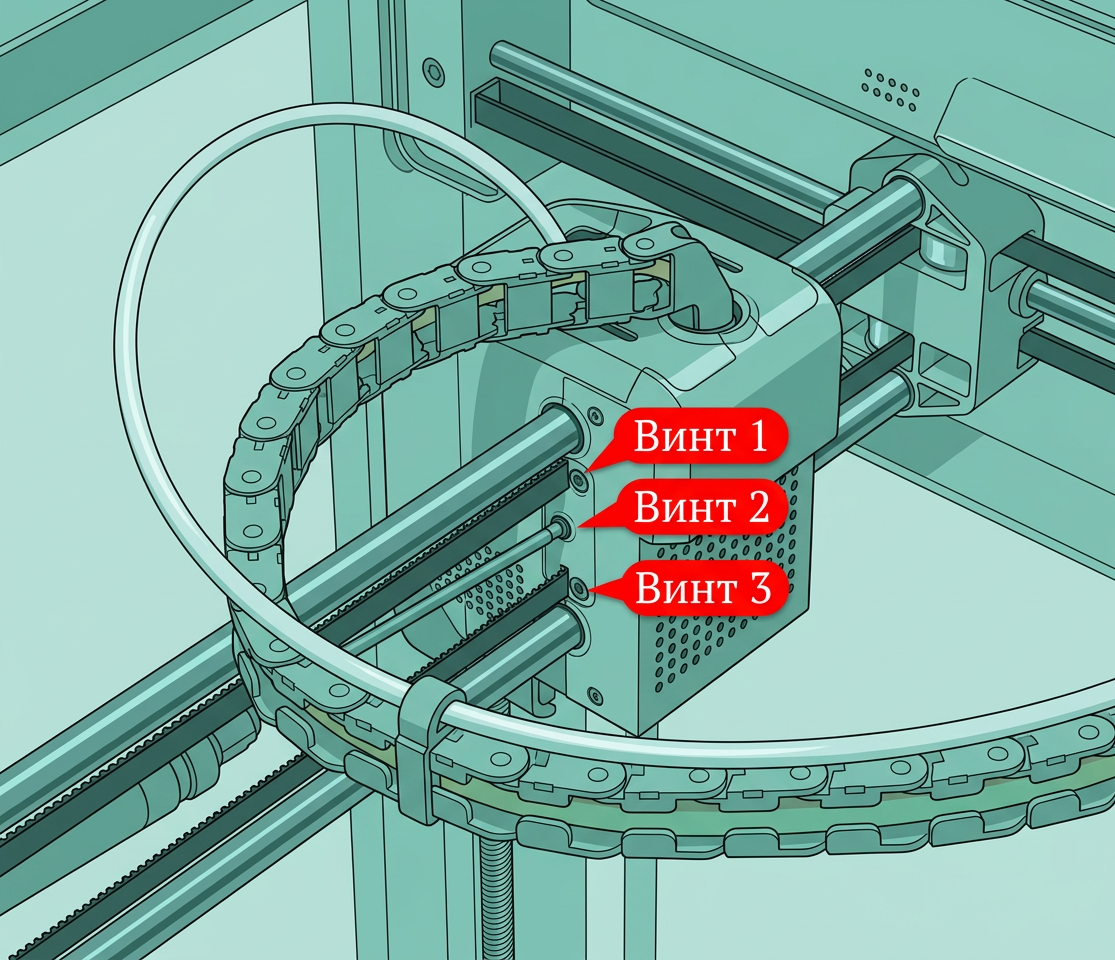

Используйте шестигранный ключ H2.0, чтобы снять три винта (M2.5x5) крепления ремня и снимите ремень с печатающей головки.
Повторите то же самое для обеих сторон печатающей головки.
Затем используйте шестигранный ключ, чтобы надавить на крепление ремня, слегка вытолкнув его, и снимите крепление ремня с ремня. Затем вы можете извлечь ремень.
Примечание:
- Для упрощения повторной установки вам нужно снять только два крепления ремня с одной стороны; другая сторона может остаться на месте.
- Если ремень удерживается неплотно, вы можете просто вытолкнуть ремень из зажима без использования шестигранного ключа.
Шаг 3: Склеивание ремня

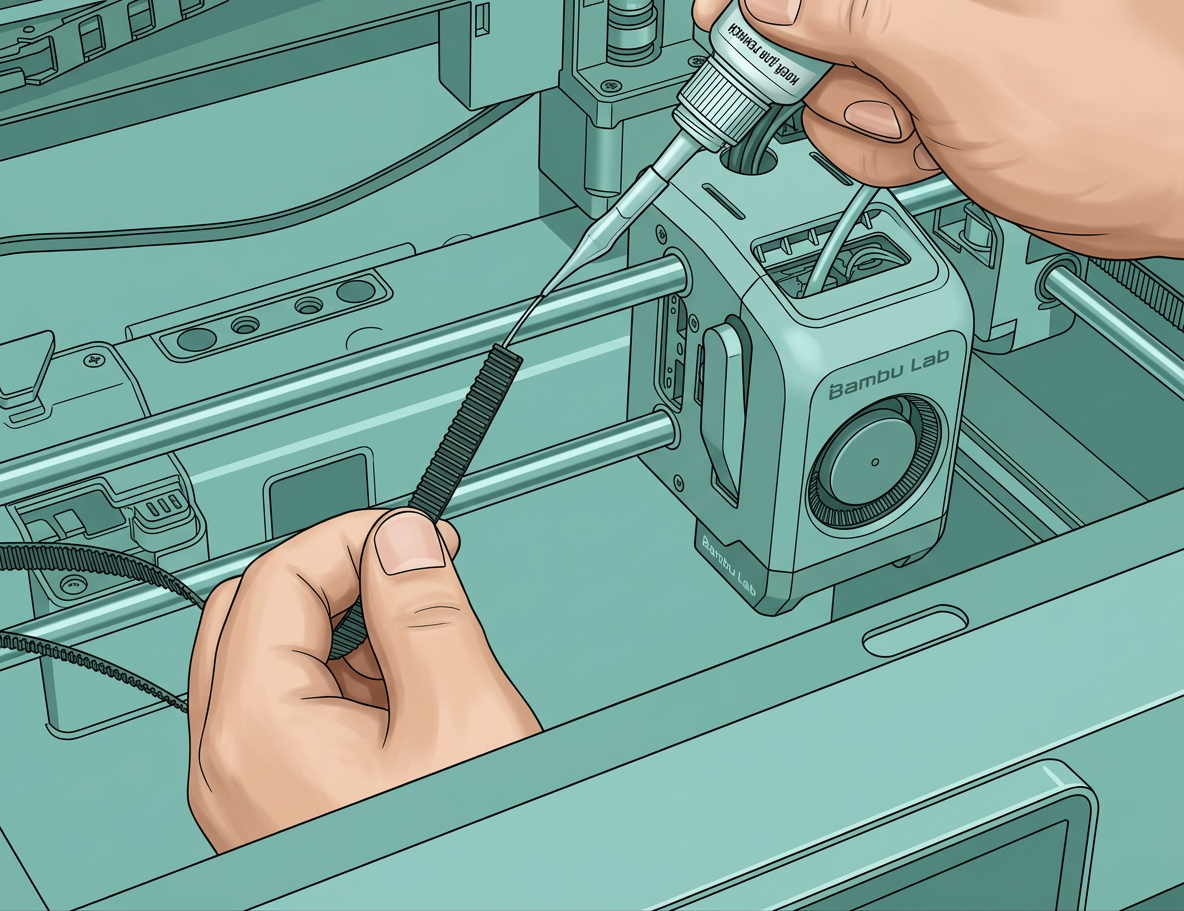

Освободив один конец старого ремня, вы можете использовать быстросохнущий клей, чтобы аккуратно выровнять конец старого ремня с новым и склеить их (зубья ремня должны быть направлены в одну сторону).
Аккуратно удерживайте их вместе, пока клей не застынет.
Вы можете использовать тот же метод склеивания для замены одного или обоих ремней XY.
Шаг 4: Установка блока крепления ремня

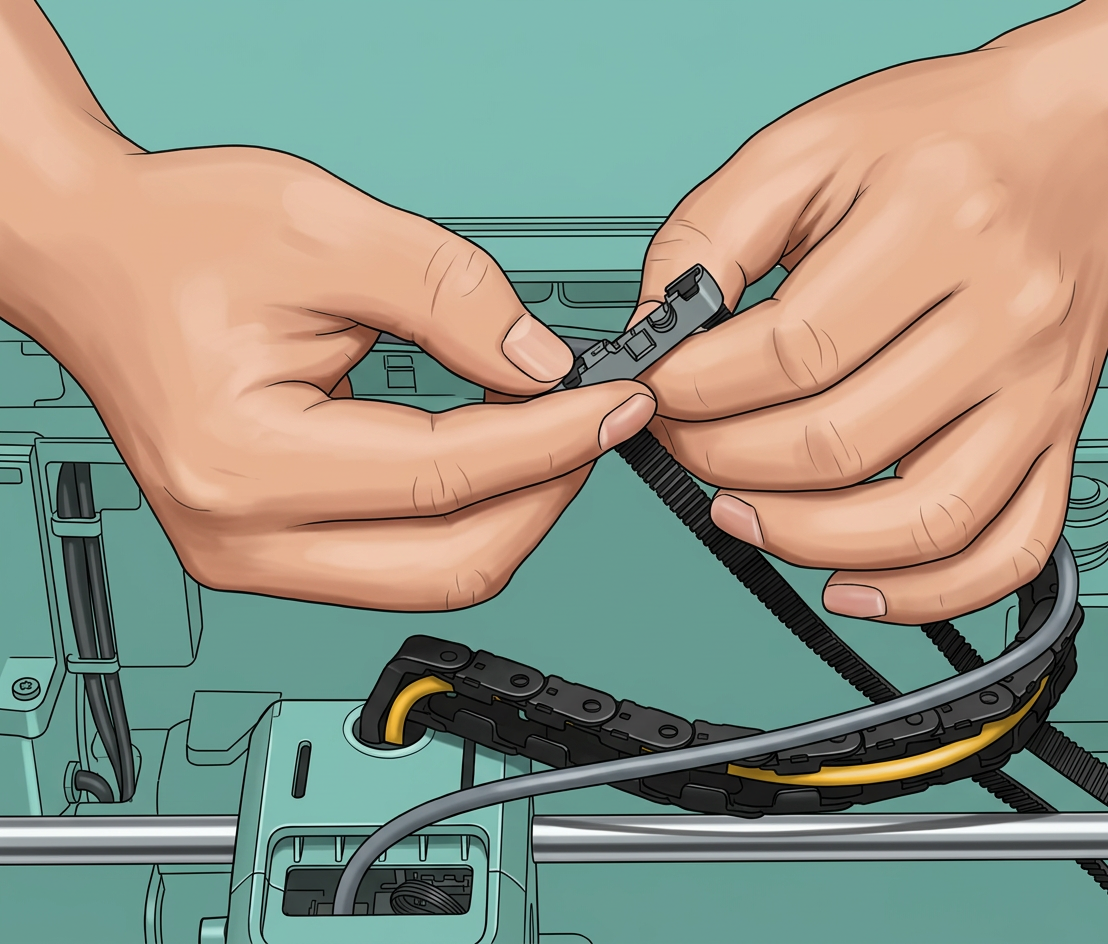

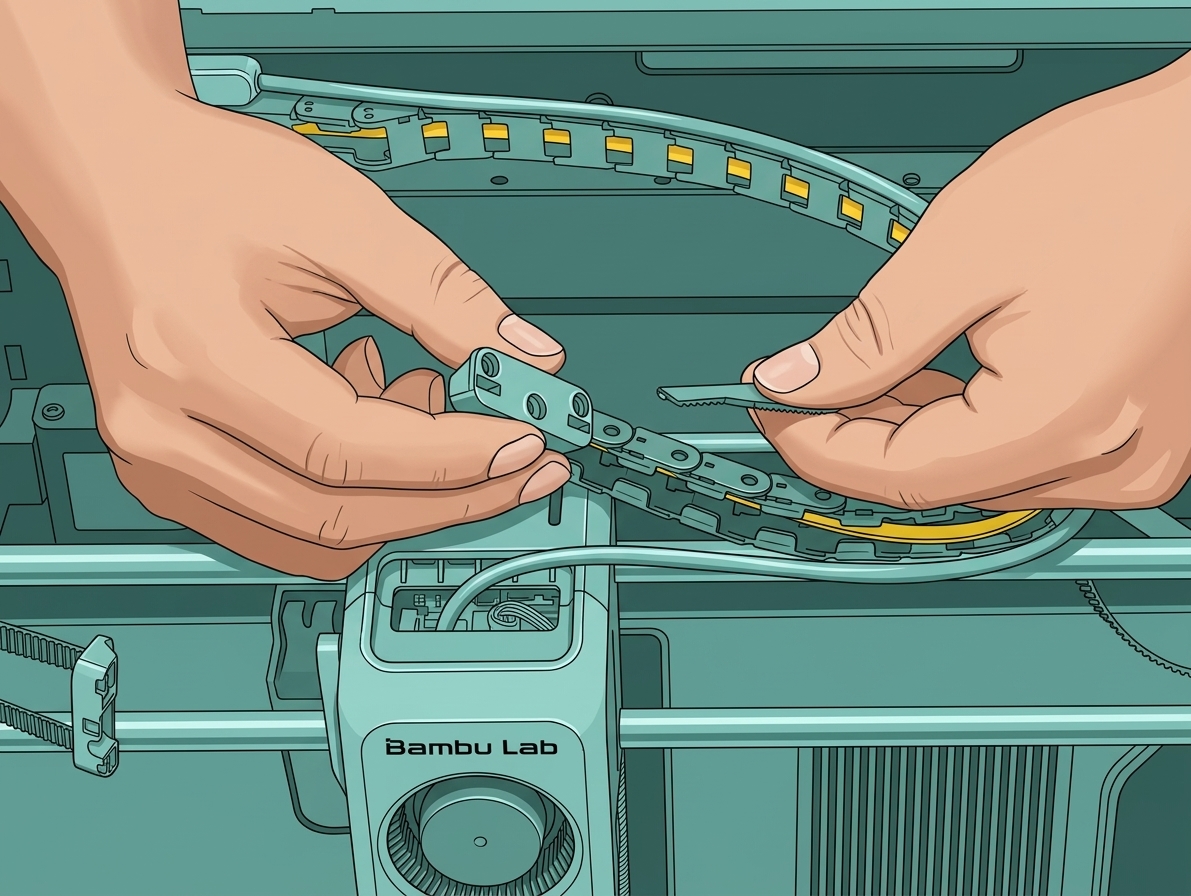

Проденьте свободный конец нового ремня через блок крепления ремня.

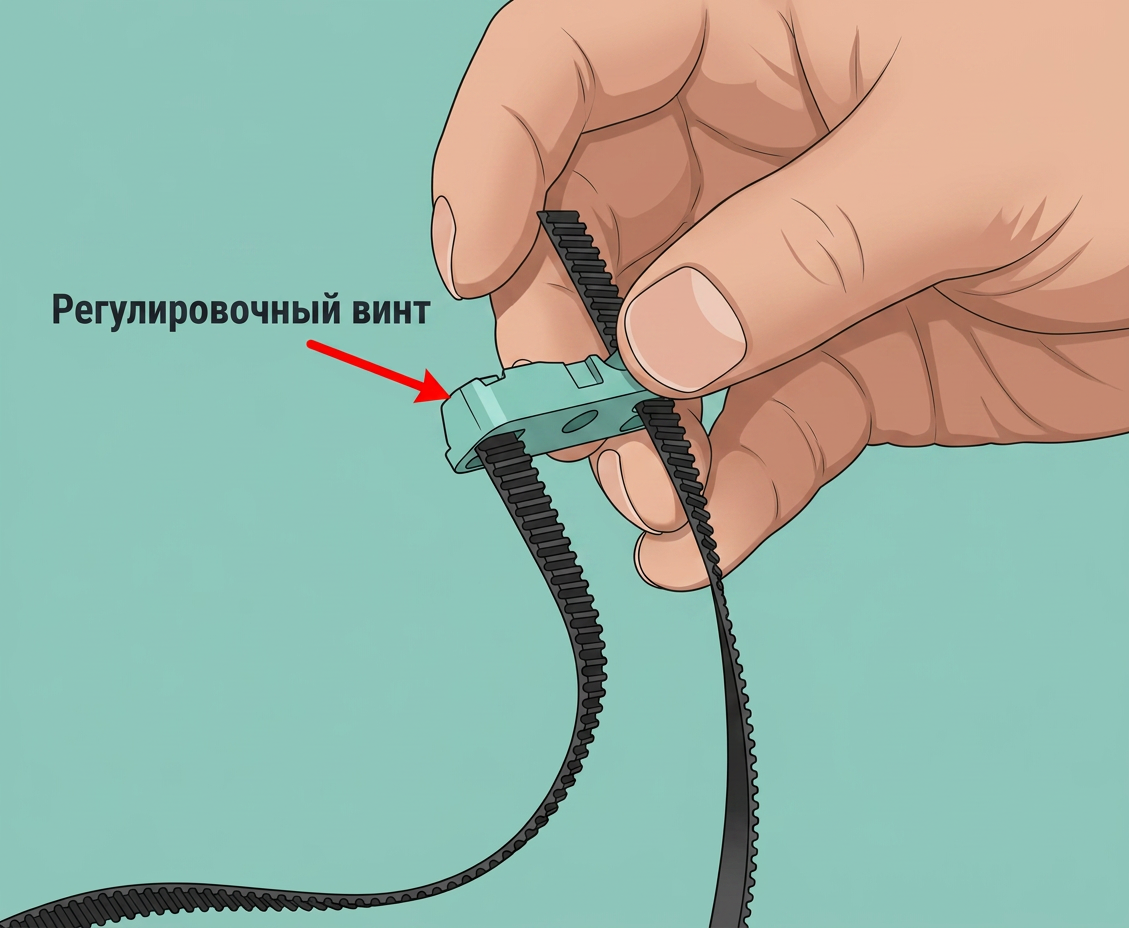

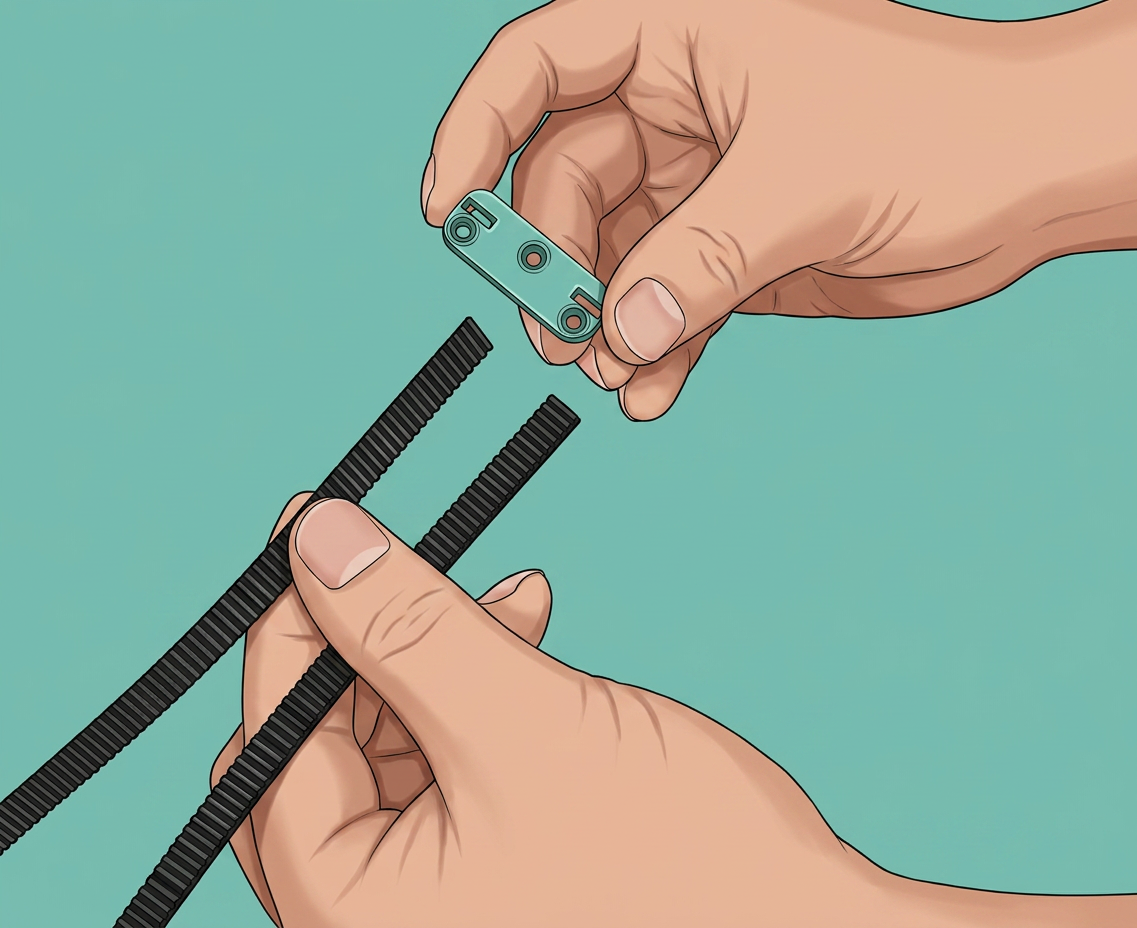

Затем прикрепите крепление ремня к концу нового ремня, соединив их зубья.
Потяните ремень так, чтобы крепление было протянуто через блок крепления ремня и закреплено обратно на месте.
Вы можете использовать тот же метод для закрепления любого ремня.
Установка ремня XY
Шаг 1: Прокладка ремня XY

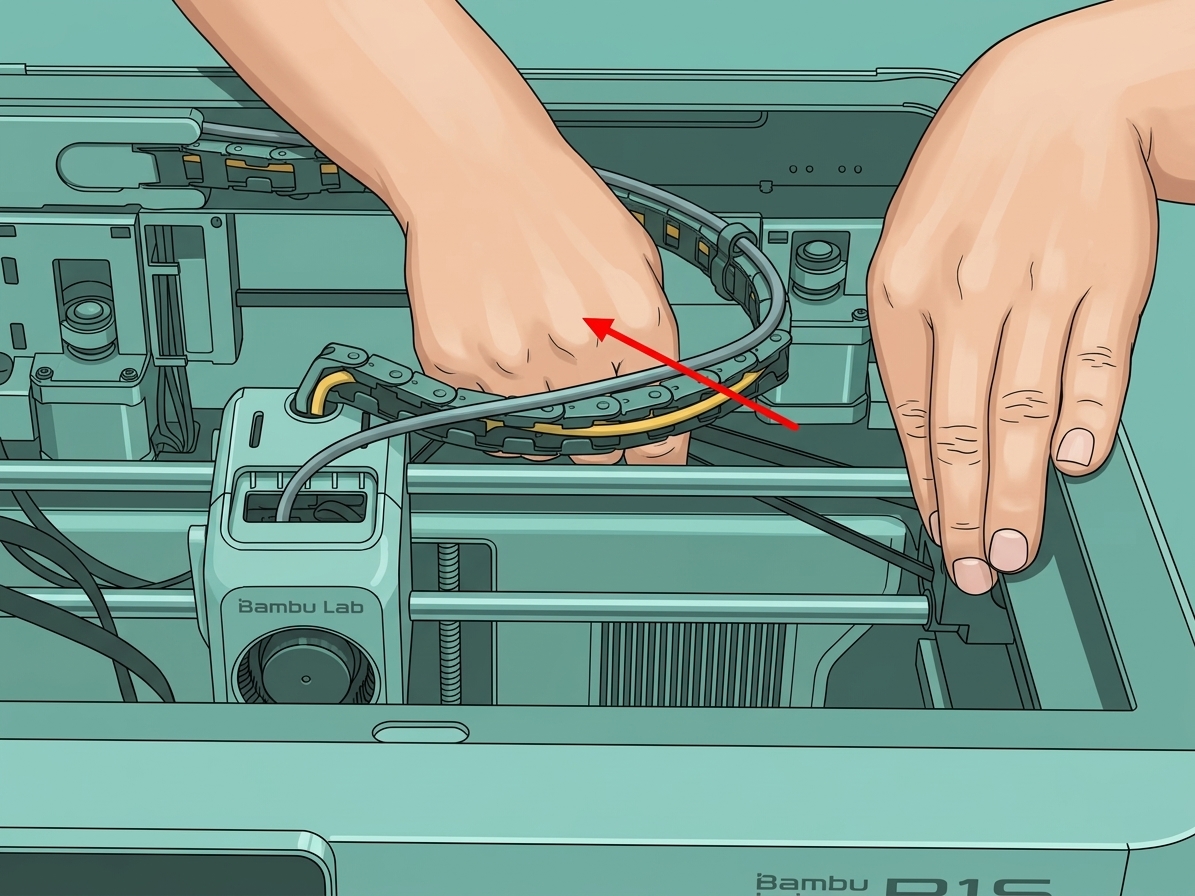

Потяните другой конец старого ремня, прокладывая новый ремень за старым ремнем и через натяжные ролики и двигатели, составляющие путь ремня.
Работайте медленно и осторожно. Вы можете подавать ремень, толкая с одной стороны и тянув с другой, используя натяжение, чтобы полностью протянуть новый ремень через принтер.
Шаг 2: Снятие старого ремня XY

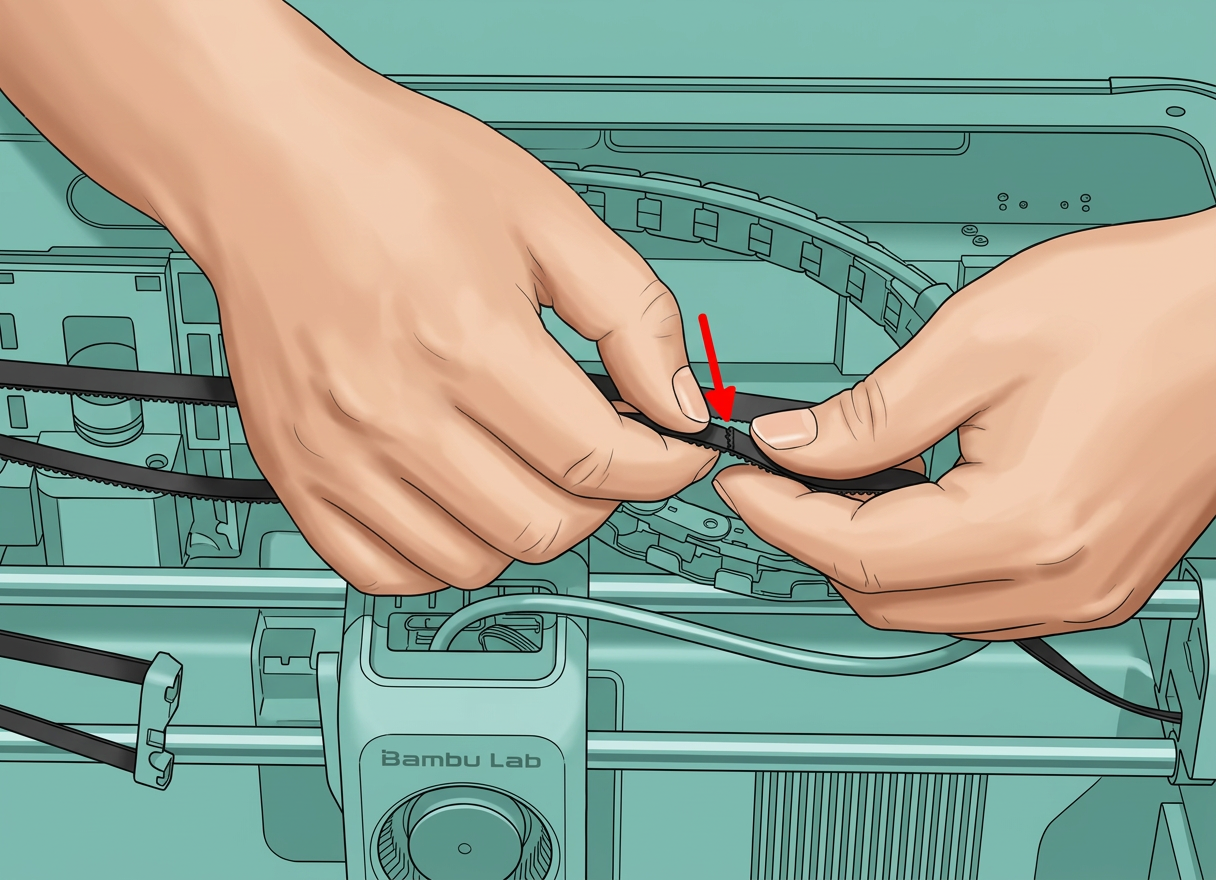

Когда новый ремень полностью проложен через путь ремня, вы можете оторвать старый ремень от нового и очистить оставшийся клей с конца нового ремня.
Снимите другой конец старого ремня с другого блока крепления ремня и крепления ремня (как было сделано в Шаге 1: Снятие блоков крепления ремня XY).
Установите новый ремень на этот другой блок крепления ремня и крепление ремня (как сделано в Шаге 3: Установка блока крепления ремня).
Шаг 3: Установка блока крепления ремня
Установите блок крепления ремня на печатающую головку и затяните три винта M3×8 с помощью шестигранного ключа H2.0. При установке одной стороны рекомендуется полностью переместить печатающую головку на другую сторону.
Поскольку ремень находится под натяжением, вручную прижмите и удерживайте крепление ремня на месте, затем затяните три винта M3×8 шестигранным ключом H2.0. Рекомендуется сначала затянуть средний винт.
Шаг 4: Затяните натяжитель ремня XY
Переместите печатающую головку 3–4 раза в каждом направлении, затем затяните винты натяжителя ремня XY на задней панели принтера.
Пожалуйста, обратитесь к:Регулировка натяжения ремня P2S
Проверка успешности
Головка должна перемещаться нормально, ролик натяжителя должен вращаться без посторонних шумов, и не должно быть ошибок, указывающих на аномальную или низкую резонансную частоту ремня.
Если возникнут проблемы, пересмотрите шаги и проверьте все соединения перед повторной попыткой. Если проблема сохраняется, пожалуйста, обратитесь в службу поддержки Bambu Lab за дополнительной помощью.
