Клип-органайзер для проводов кабельной цепи
🔎 Найдите Клип-органайзер для проводов кабельной цепи X2D в магазине Bambu Lab.
Клип-органайзер для проводов кабельной цепи — это устройство, используемое для фиксации трубки головки инструмента.
Подходящая модель принтера
Bambu Lab X2D
Когда заменять
Поврежденный клип-органайзер для проводов кабельной цепи
Необходимые инструменты и материалы
- Новый клип-органайзер для проводов кабельной цепи
- Ключ
Предупреждение о безопасности
⚠️ ВАЖНО!
Крайне важно выключить принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами головки инструмента. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности.
Во время технического обслуживания или устранения неполадок вам может потребоваться разобрать части, включая хотенд. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер все еще включен. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важно выключить принтер и отключить его от источника питания перед выполнением любого технического обслуживания. Это предотвращает короткое замыкание или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений относительно следования этому руководству мы рекомендуем отправить заявку в службу поддержки по вашей проблеме, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Удаление старого клип-органайзера для проводов кабельной цепи
Шаг 1. Удаление клипсы кабельной цепи

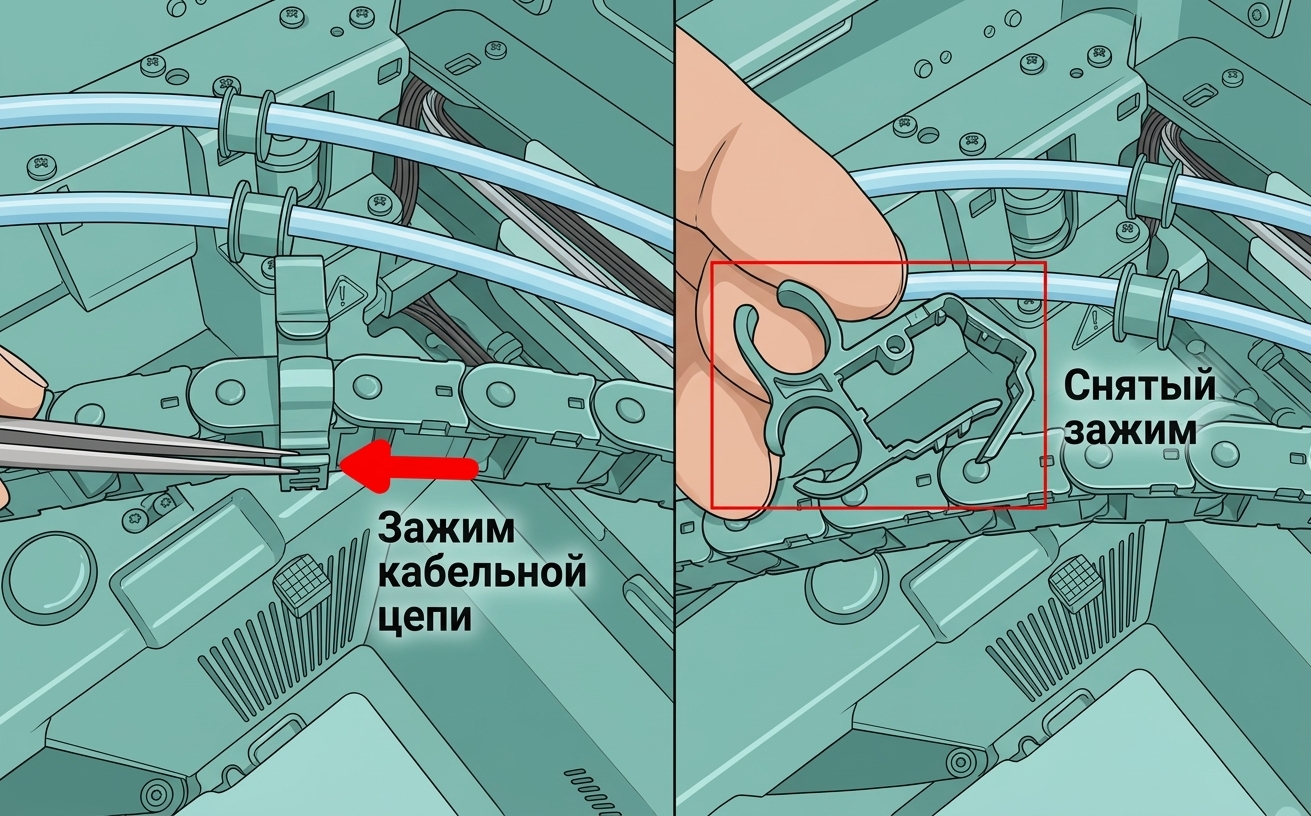

Разблокируйте и удалите клипсу кабельной цепи из кабельной цепи.
Приложите усилие вверх с обеих сторон клипсы кабельной цепи, чтобы удалить PTFE трубку (вместе с резиновым кольцом) из клипсы.
Используйте руку или пинцет, чтобы разблокировать клипсу и удалить ее. (Используйте тот же метод для удаления другой клипсы кабельной цепи.)
Если необходимо заменить резиновую втулку, вы можете обратиться к следующим шагам для отключения PTFE трубки.
Шаг 2. Удаление трубки головки инструмента
Шаг 2.1 Снятие передней крышки головки инструмента
Снимите переднюю крышку головки инструмента.
Шаг 2.2 Удаление левой PTFE трубки

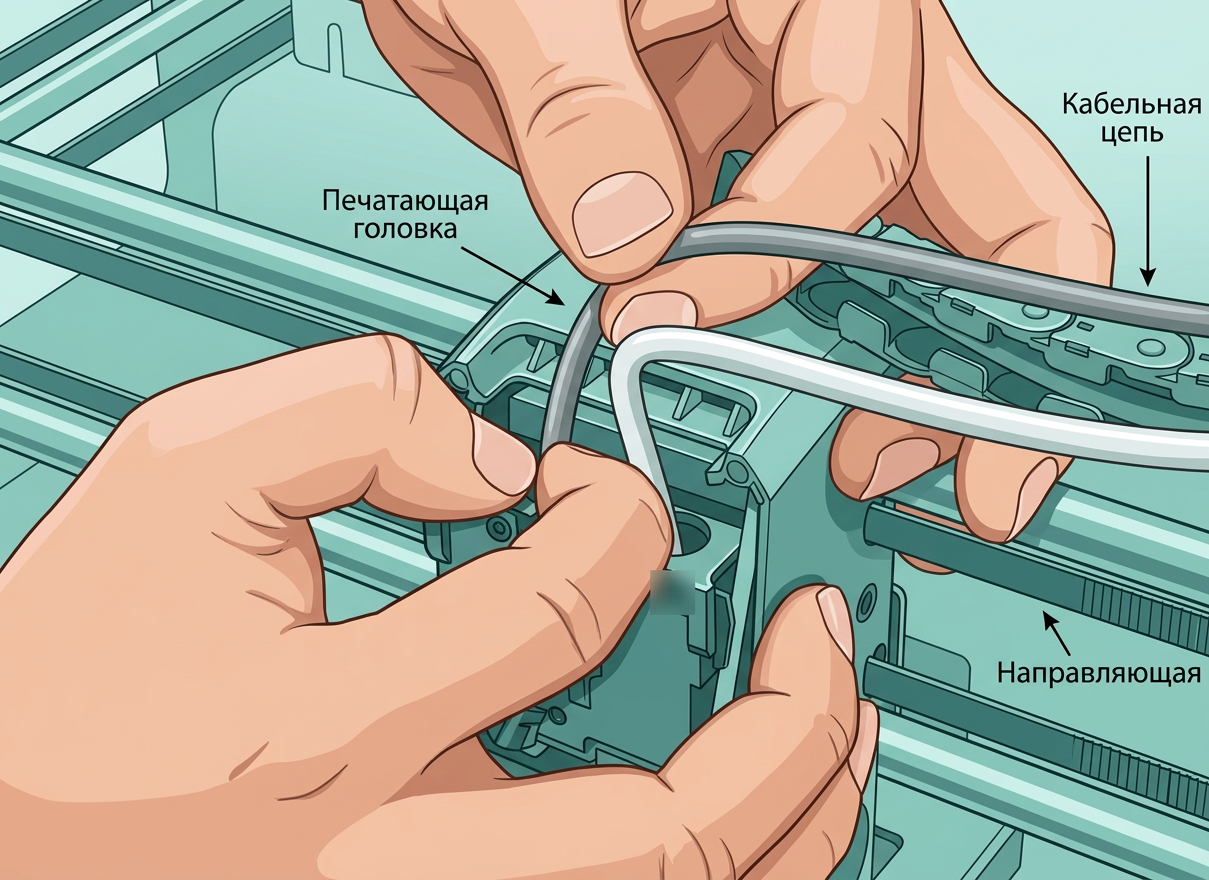

Нажмите на пневматический разъем на плате левого датчика филамента и вытяните PTFE трубку.
Шаг 2.3 Удаление правой PTFE трубки
Нажмите рычаг сборки сопла вправо, чтобы открыть пневматический разъем на правом датчике филамента.

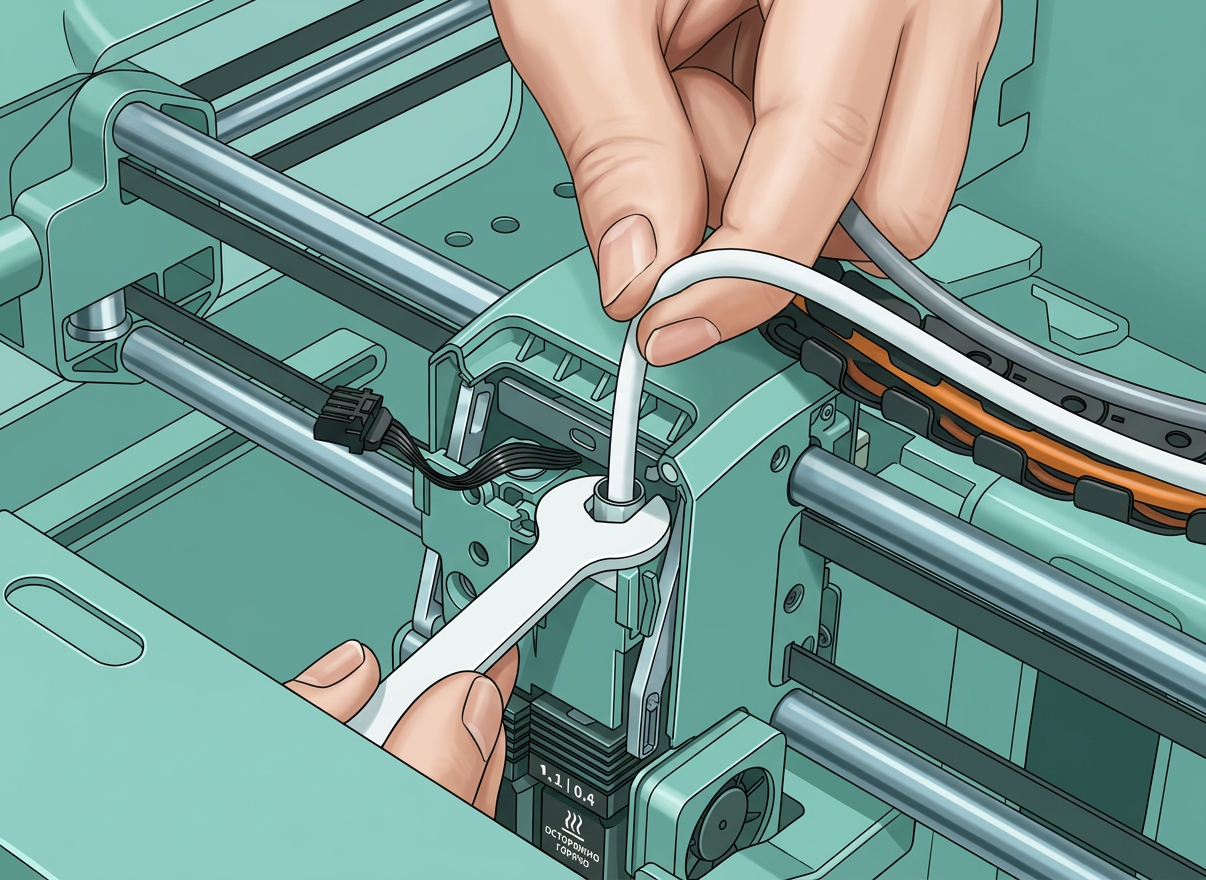

Используйте ключ, чтобы ослабить пневматический разъем против часовой стрелки и вытяните трубку.
Установка нового клип-органайзера для проводов кабельной цепи
Шаг 1. Установка клип-органайзера для проводов кабельной цепи
Откройте клипсу кабельной цепи. Установите первую клипсу на 7-й сегмент кабельной цепи (считая со стороны головки инструмента) и зафиксируйте ее. (Выполните ту же операцию для установки другой клипсы на 14-й сегмент кабельной цепи).

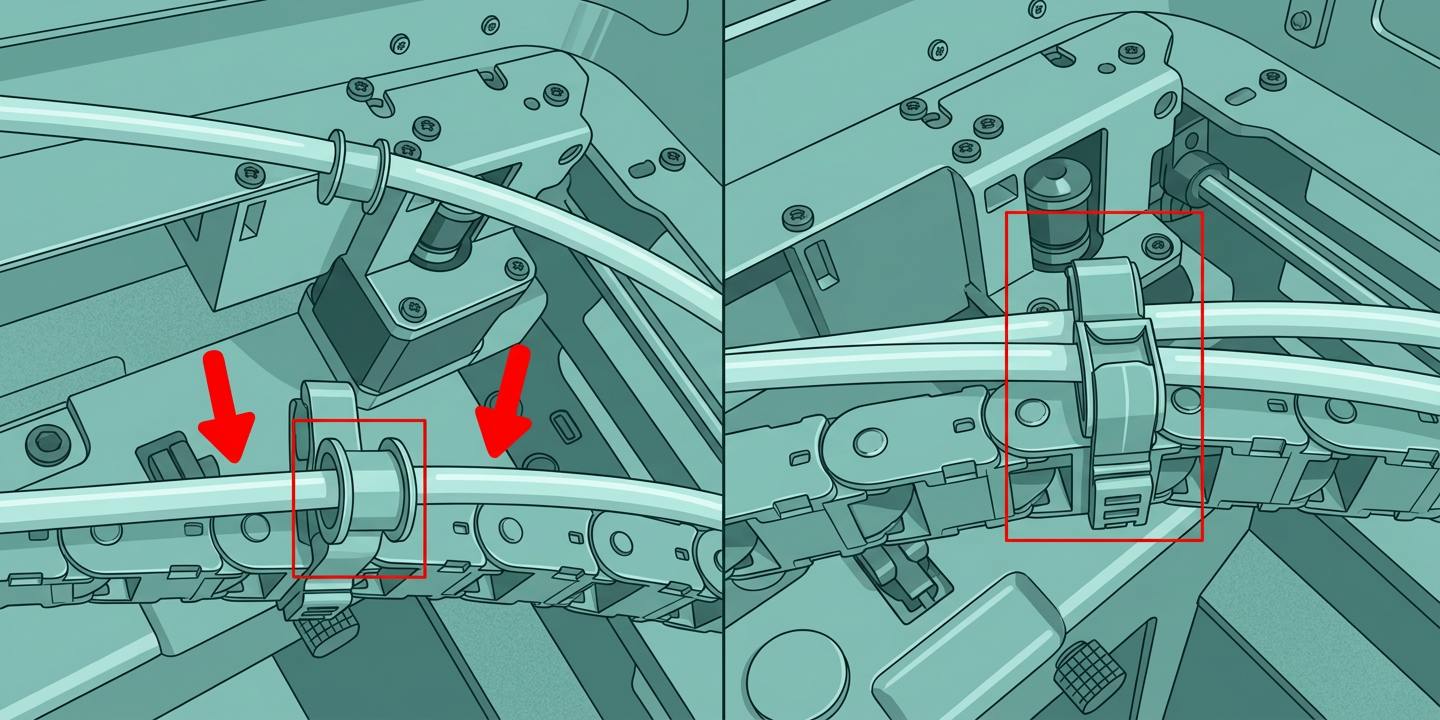

Разместите резиновое кольцо с уже продетой в него PTFE трубкой на выемке клипсы кабельной цепи. Приложите усилие с обеих сторон PTFE трубки, чтобы вдавить резиновое кольцо в клипсу кабельной цепи.
PTFE трубка, подключенная к левому хотенду, должна быть установлена непосредственно сверху кабельной цепи!!! Если вам нужно заменить резиновую втулку, вы можете обратиться к следующим шагам для подключения PTFE трубки.
Шаг 2. Подключение трубки головки инструмента
Разместите трубку в нужном положении, затем затяните пневматический разъем по часовой стрелке, используя напечатанный ключ, чтобы закрепить трубку.
Осторожно потяните, чтобы проверить наличие люфта.
Затем нажмите рычаг сборки сопла влево, чтобы опустить плату правого датчика филамента.

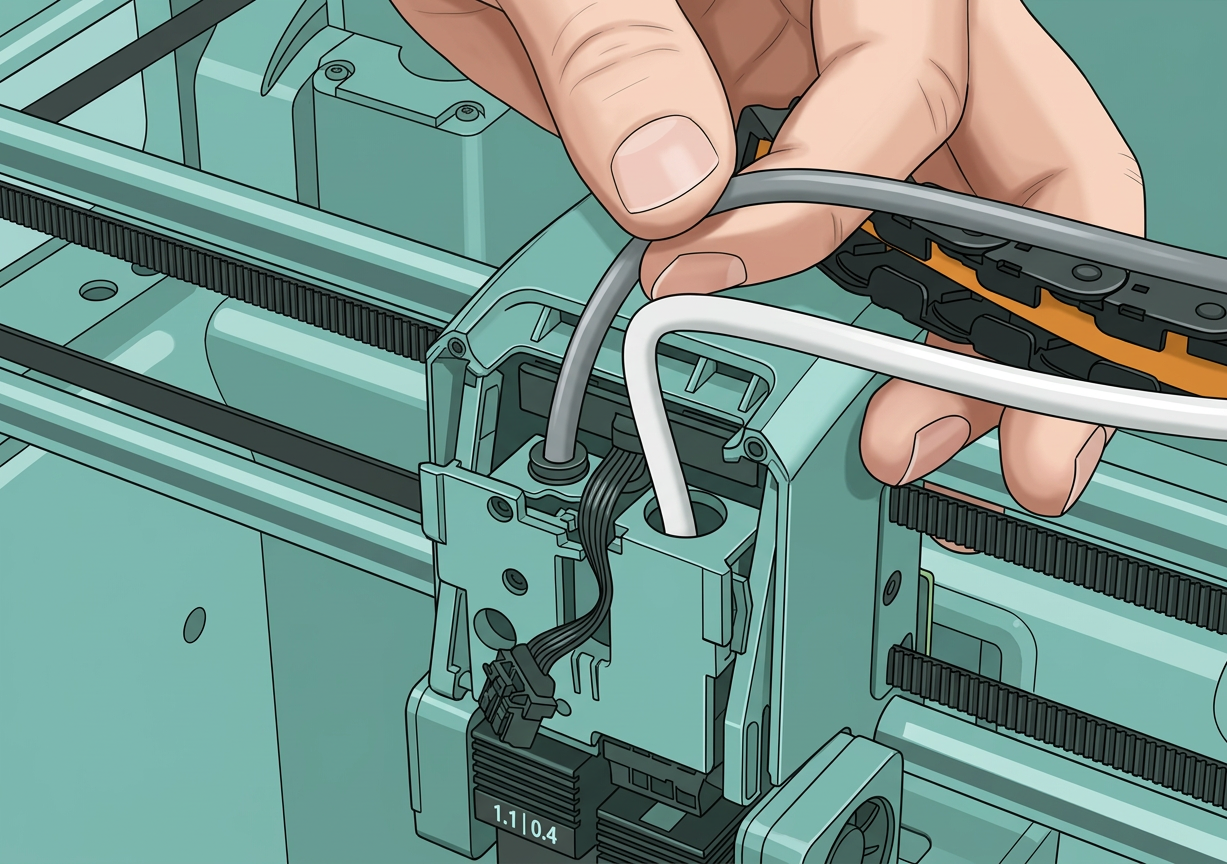

Установите левую трубку экструдера на левый пневматический разъем и осторожно потяните, чтобы проверить наличие люфта.
Установите переднюю крышку головки инструмента.
Проверка успешности
✅ Осторожно потяните PTFE трубку, чтобы проверить наличие люфта. Если она кажется слабой, переустановите трубку или клип-органайзер для проводов кабельной цепи.
