Руководство по замене датчика калибровки смещения сопла для X2D

Примечание:На этой странице в качестве примера используется принтер H2D.Шаги замены точно такие же для H2C.

nozzle-offset-calibration-sensor">Датчик калибровки смещения сопла

Датчик калибровки смещения сопла установлен сзади нагревательного стола.

В комплект запасных частей для датчика калибровки смещения сопла входят:

1. Датчик калибровки смещения сопла * 1

2. Разъем датчика калибровки смещения сопла * 1

3. Винты M2x5 (для крепления датчика калибровки смещения сопла) * 2

Необходимые инструменты и материалы

• Новый датчик калибровки смещения сопла

Датчик калибровки смещения H2D

Датчик калибровки смещения H2C

• Шестигранный ключ H1.5

• Шестигранный ключ H2.0 (требуется только при замене разъема датчика калибровки смещения сопла)

Предупреждение о безопасности

ВАЖНО!

Крайне важноотключить принтер от питания перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности.

Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть накоротко, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер включен.Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.

Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений по поводу следования этому руководству мы рекомендуем отправитьтехнический тикетпо вашей проблеме, и мы сделаем всё возможное, чтобы оперативно ответить и предоставить необходимую помощь.

Замена датчика калибровки смещения сопла

Снятие датчика калибровки смещения сопла

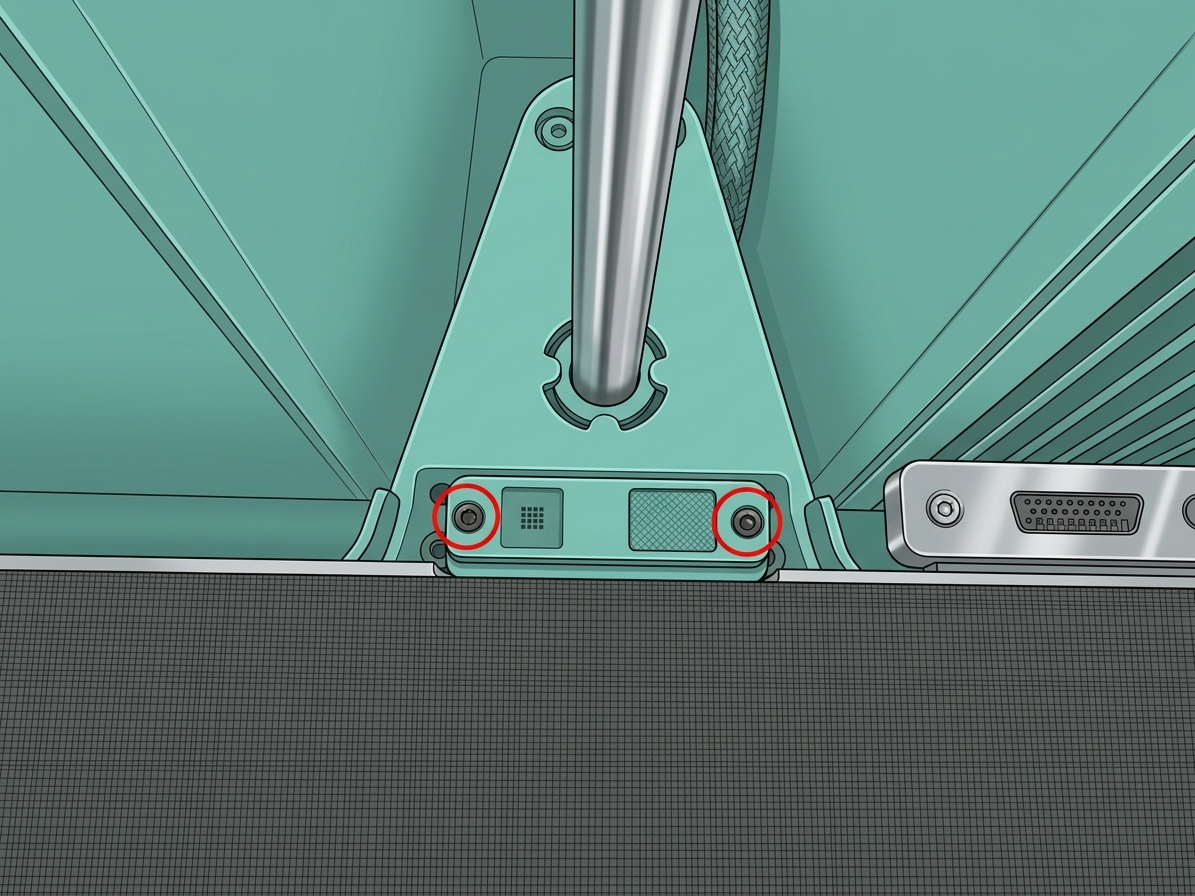

Используйте шестигранный ключ H1.5 для откручивания 2 фиксирующих винтов (M2x5), крепящих катушку датчика калибровки смещения сопла. Аккуратно поднимите калибровочную катушку вверх и отсоедините разъем.

Установка датчика калибровки смещения сопла

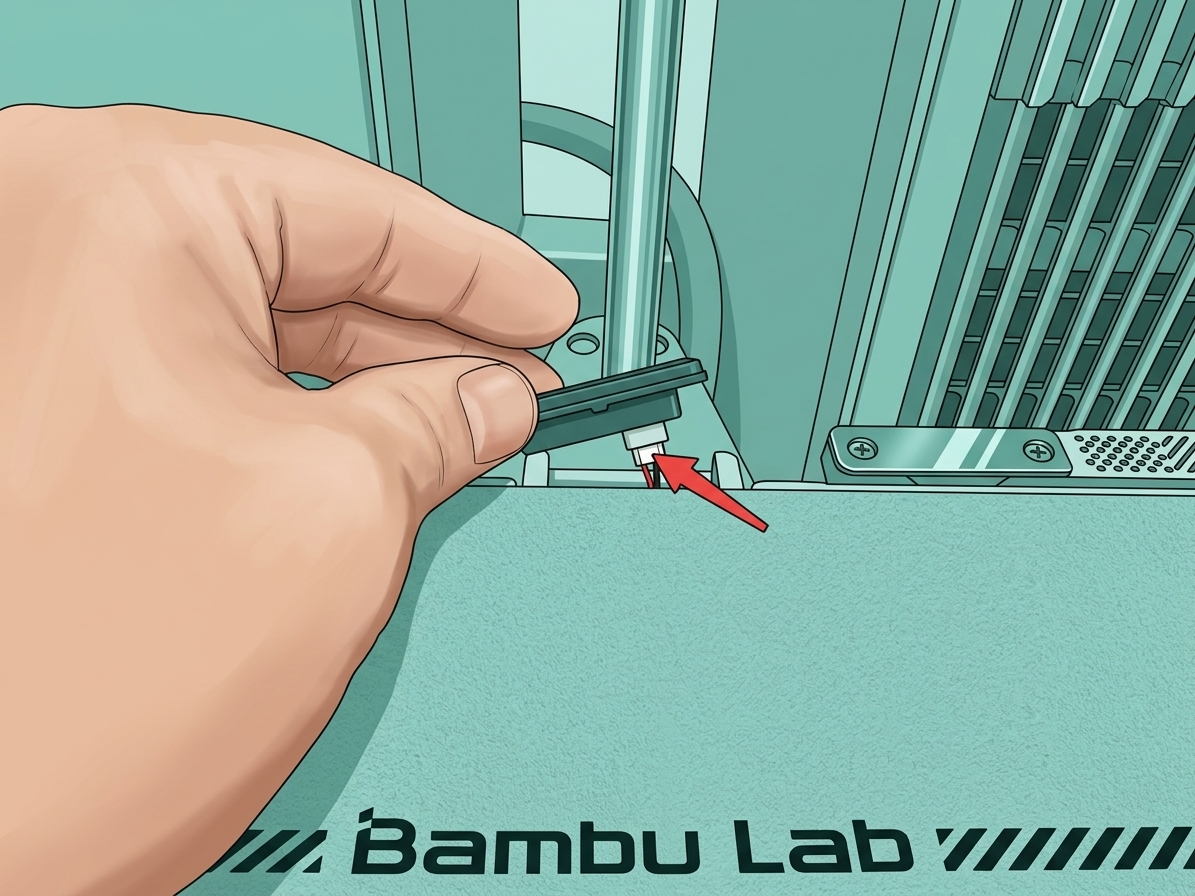

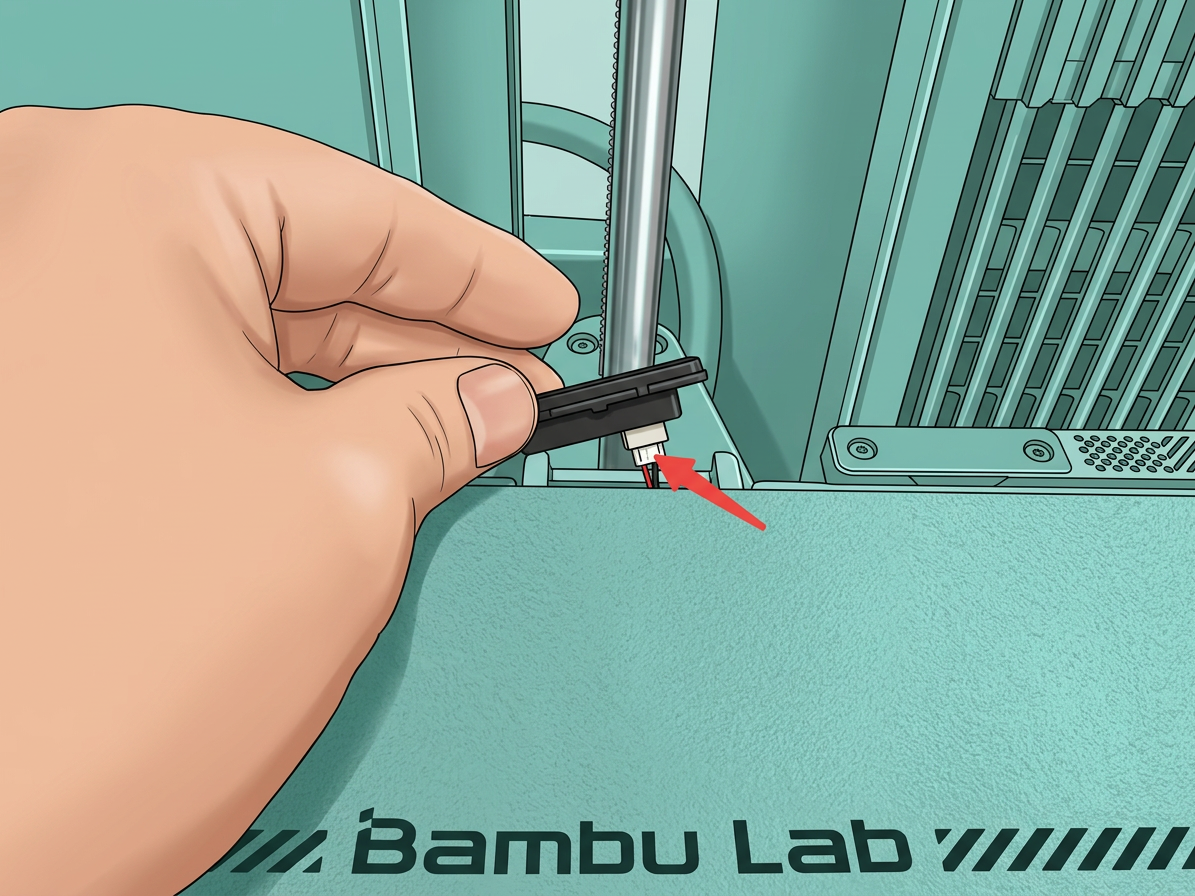

Подсоедините калибровочную катушку датчика смещения сопла к разъему нагревательного стола и закрепите катушку 2 винтами (M2x5) с помощью шестигранного ключа H1.5.

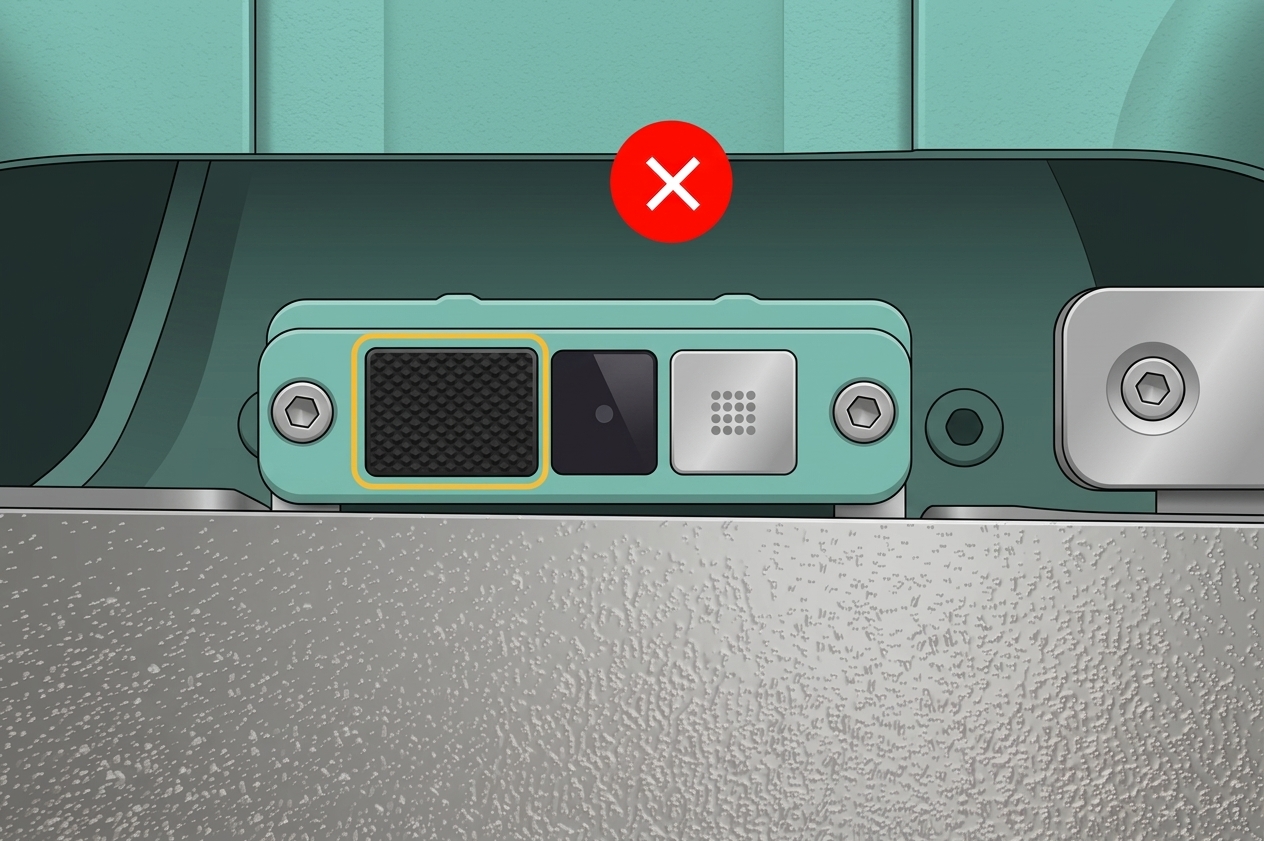

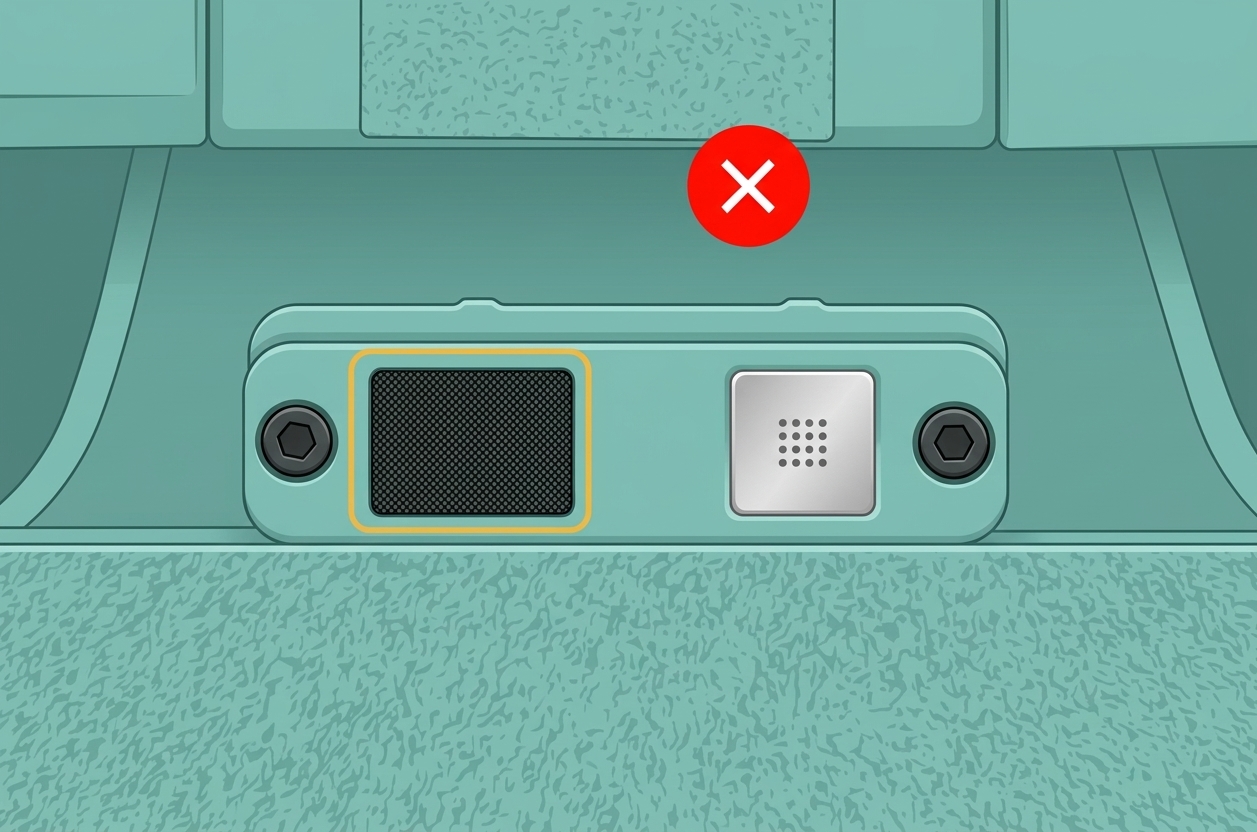

При установкедатчика калибровки смещения сопла, обратите особое внимание на направление, чтобы избежать обратной установки. Убедитесь, что серебристая стальная пластина для протирки сопла находится слева.

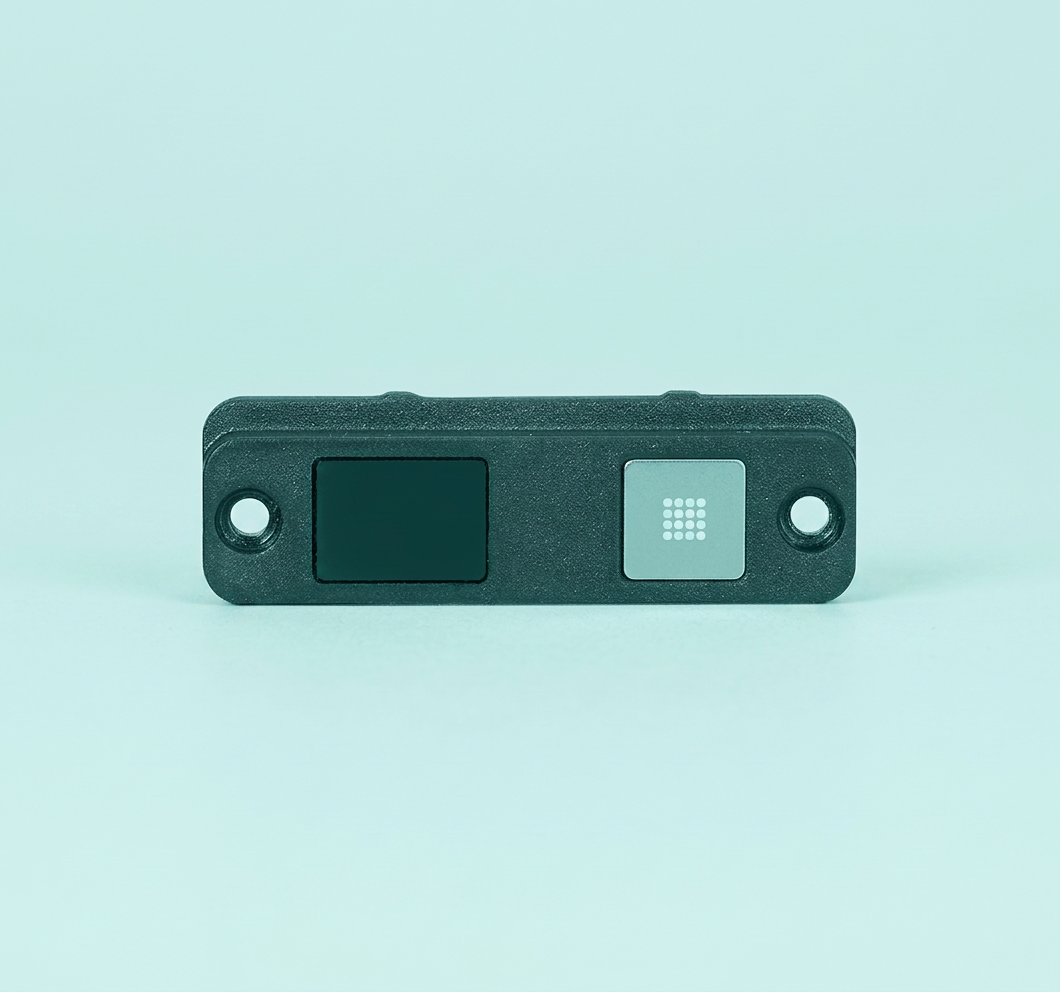

H2D:

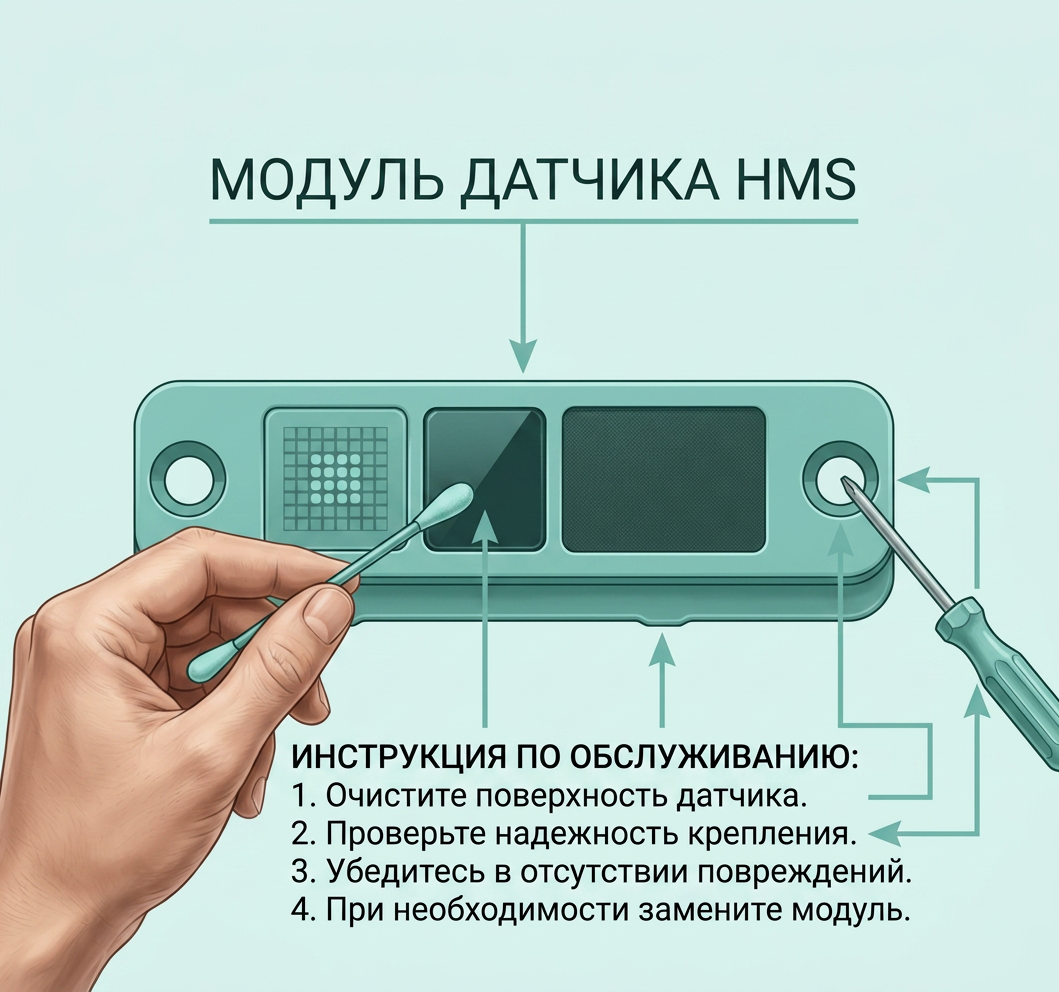

H2C:

Замена разъема датчика калибровки смещения сопла

Снятие разъема датчика калибровки смещения сопла

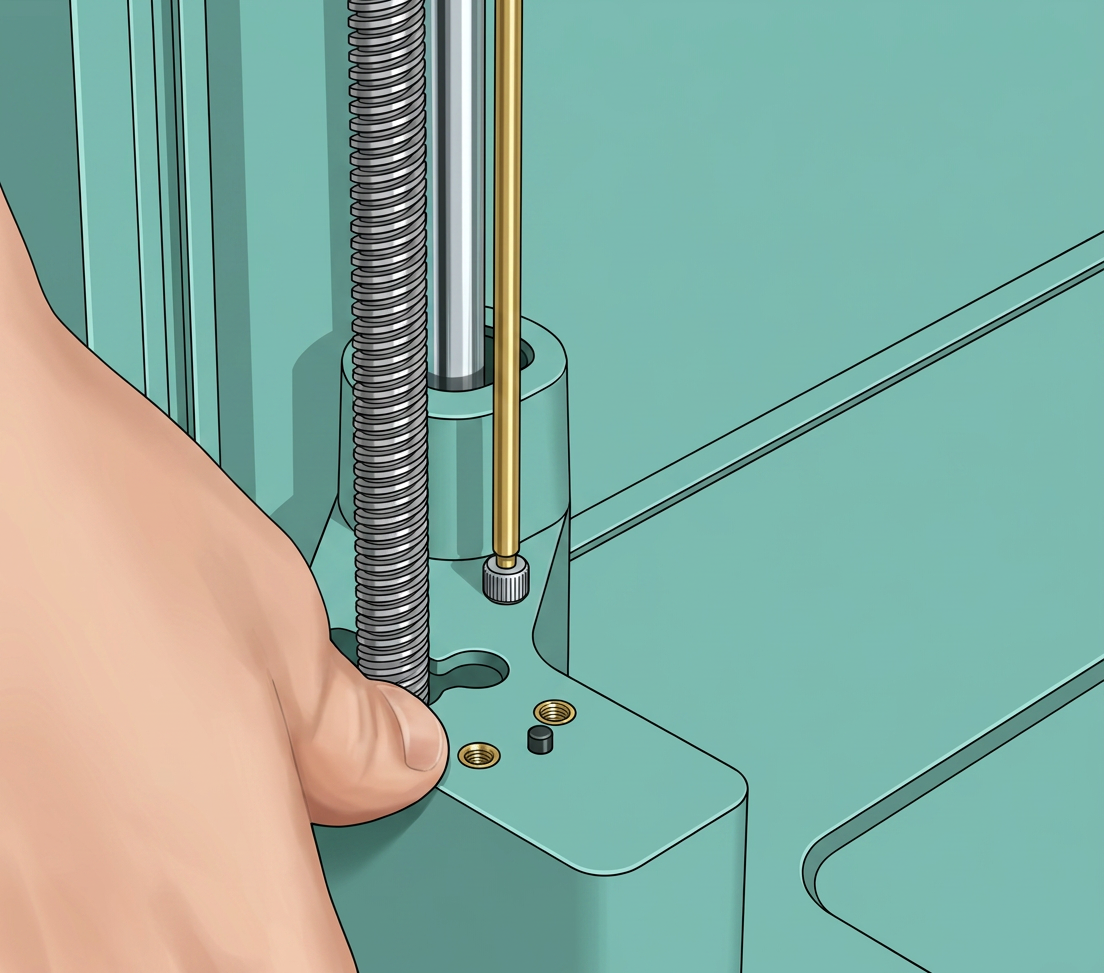

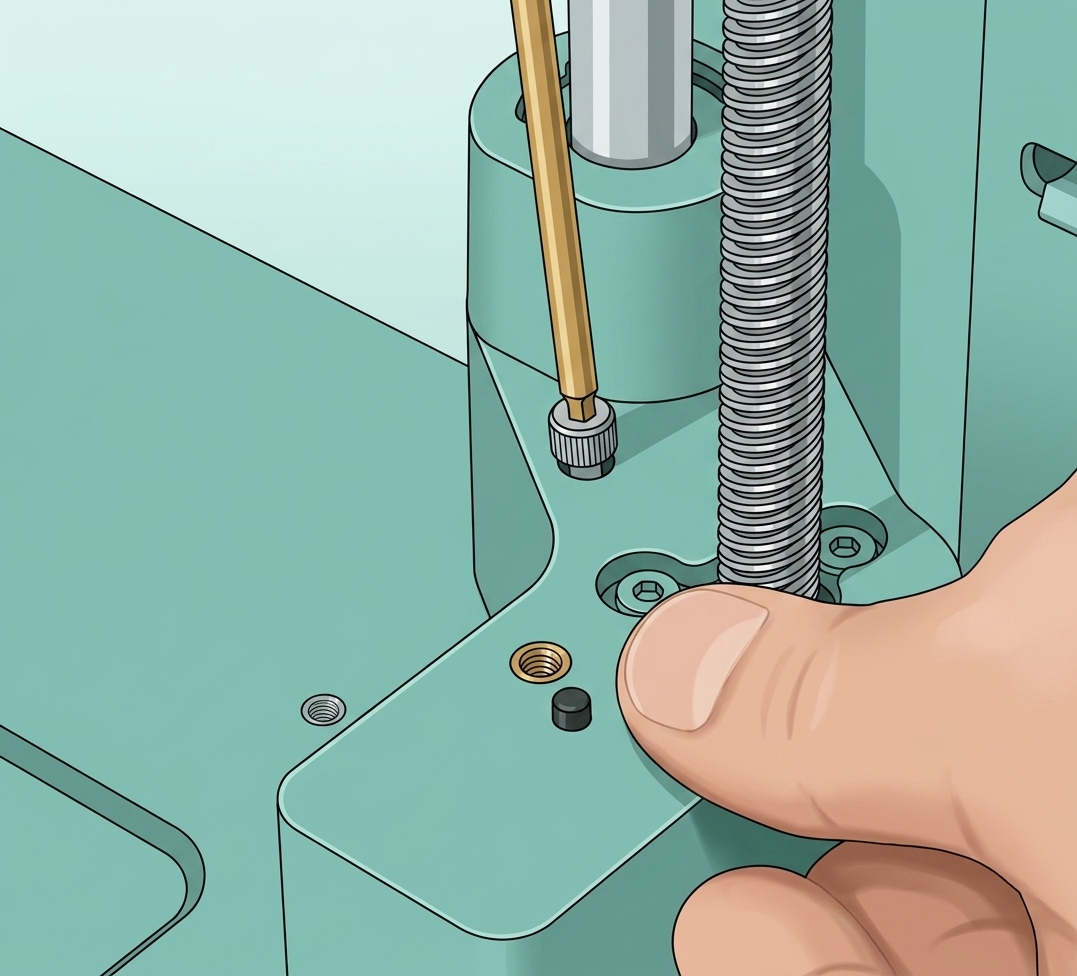

Шаг 1: Снятие нагревательного стола

Пожалуйста, обратитесь к шагам, доступным вРуководстве по замене стола H2Dдля снятия нагревательного стола и датчика калибровки смещения сопла.

Шаг 2: Снятие разъема датчика калибровки смещения сопла

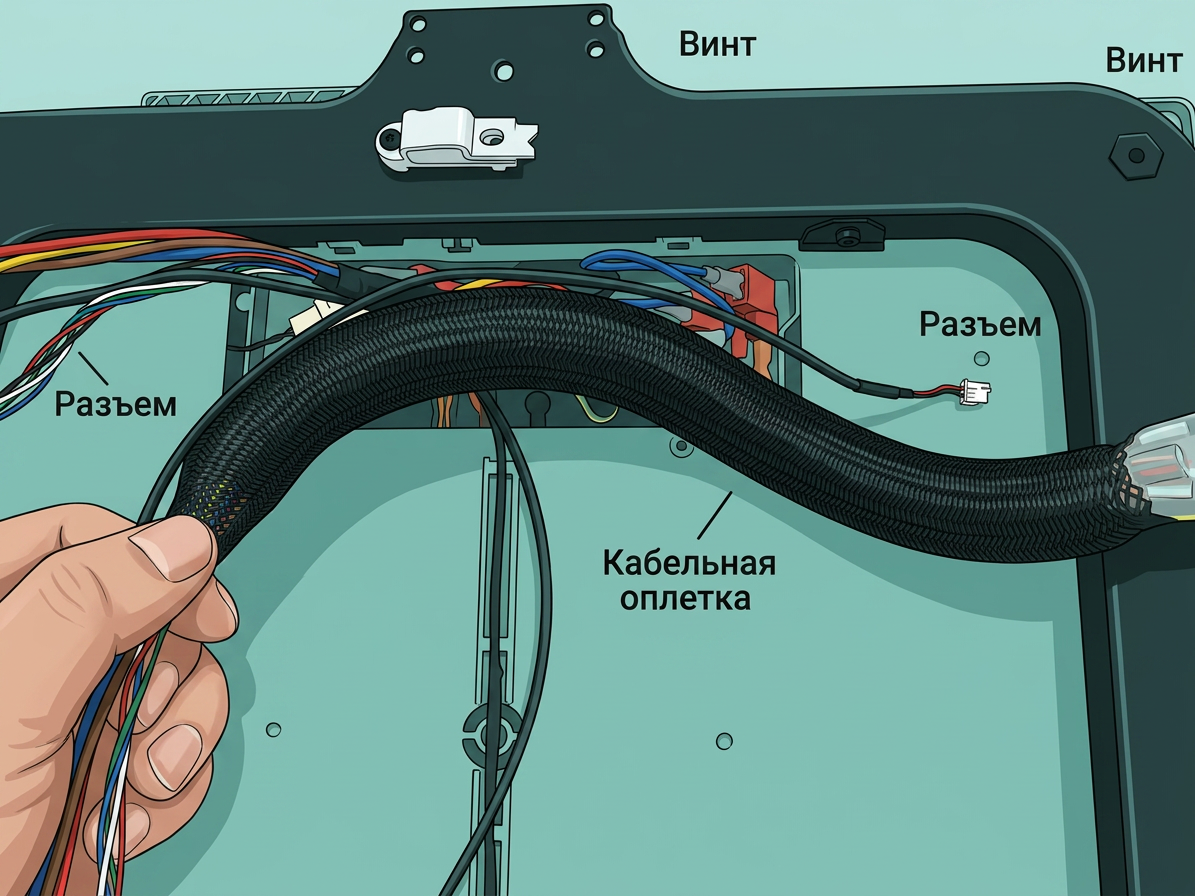

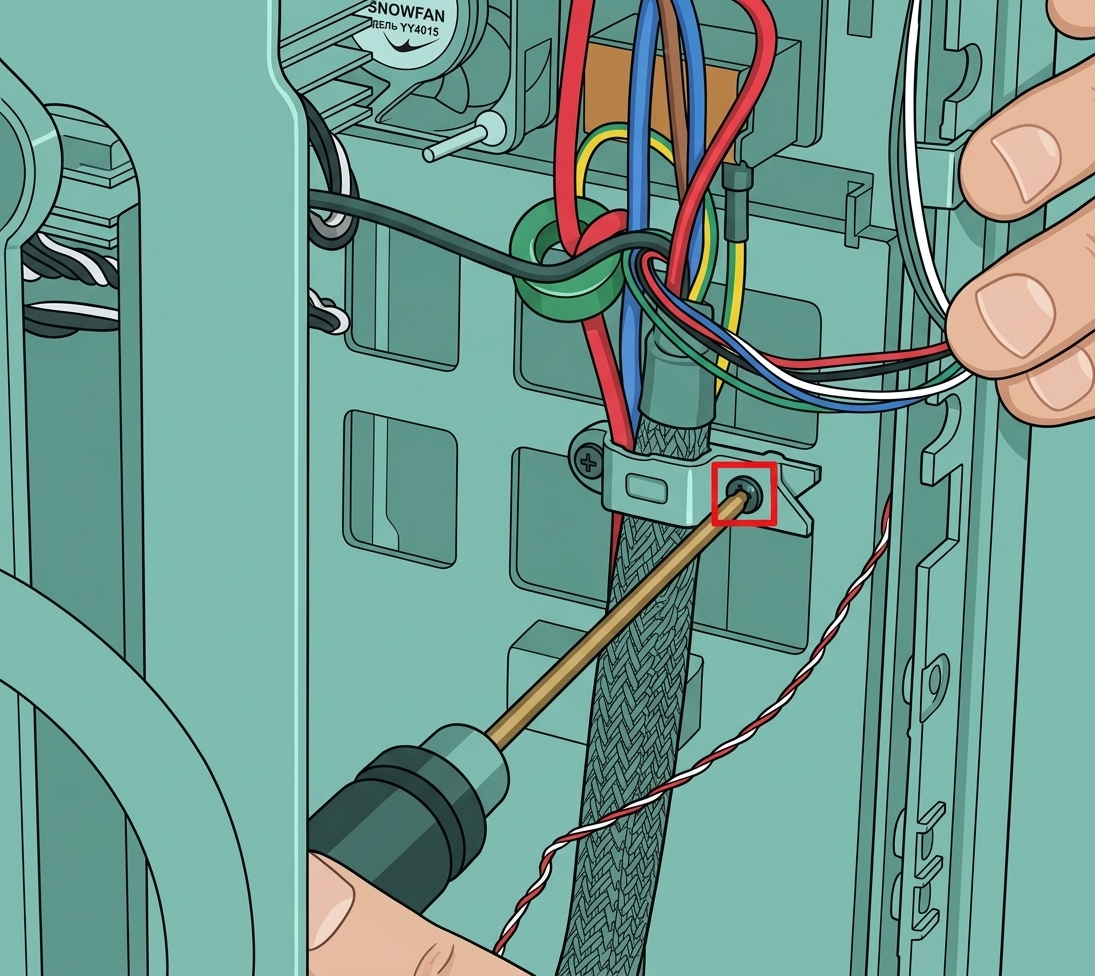

1. Переверните нагревательный стол, используйте шестигранный ключ H2.0 для откручивания винта крепления крышки кабеля (BT3x8). На крышке кабеля нагревательного стола есть небольшой силиконовый элемент; удалите его перед снятием крышки кабеля. Затем используйте шестигранный ключ H2.0 для откручивания одного винта крепления зажима кабеля нагревательного стола (ST3x12), извлеките кабель нагревательного стола из зажима и, наконец, снимите ленту с обоих концов гильзы.

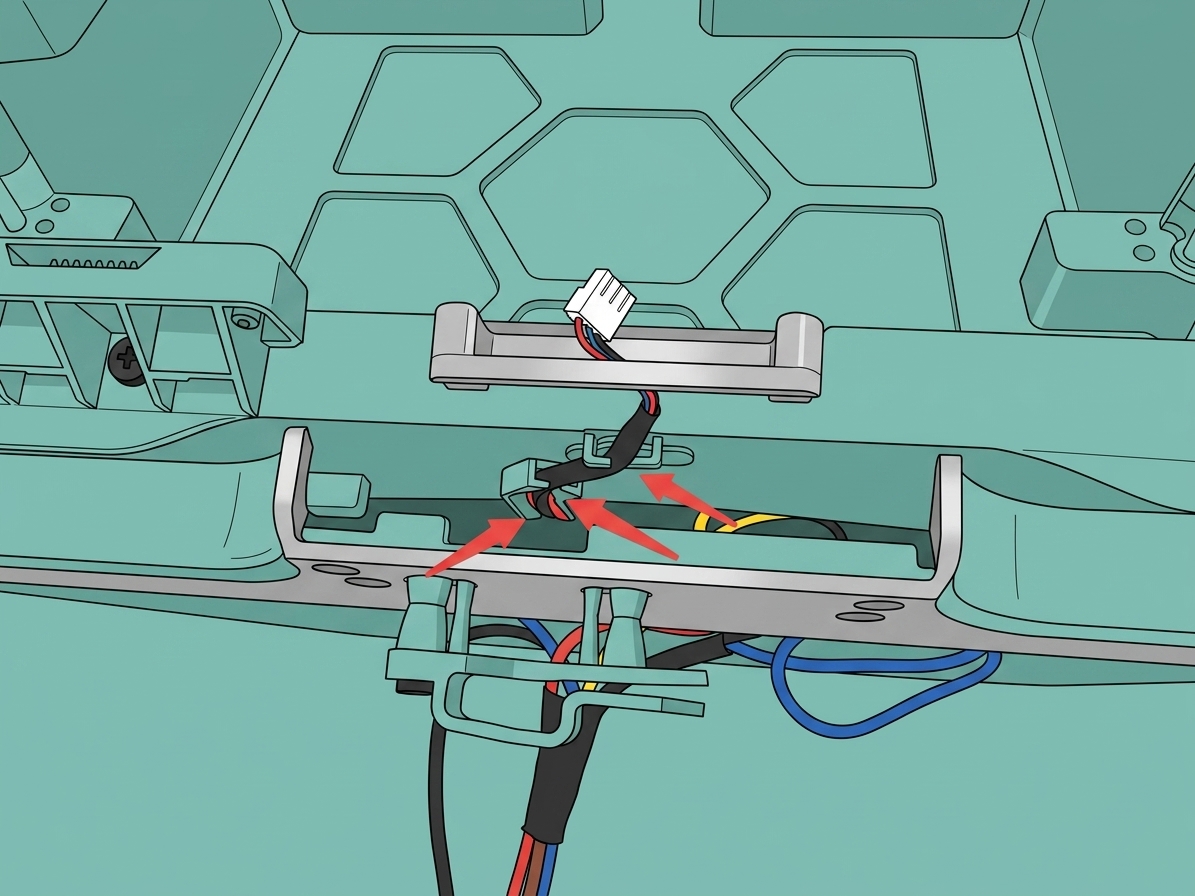

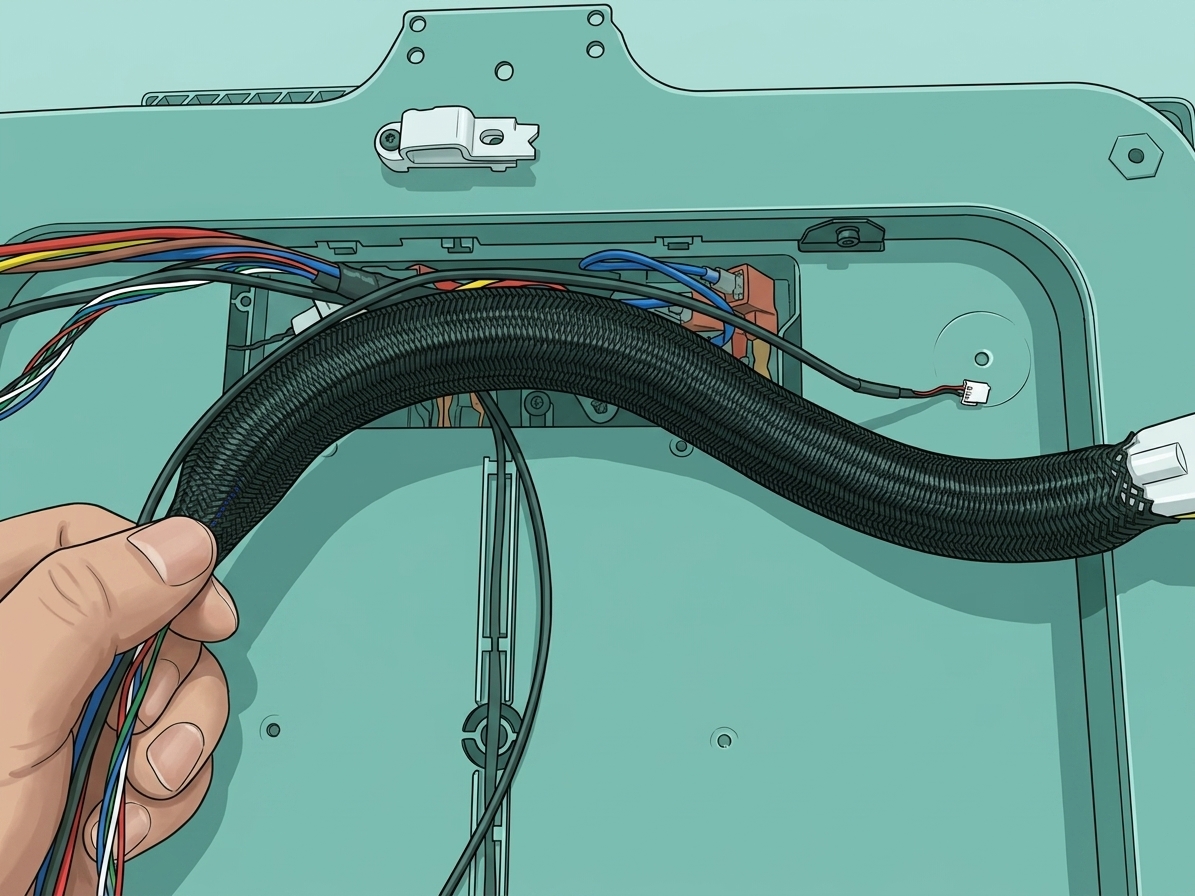

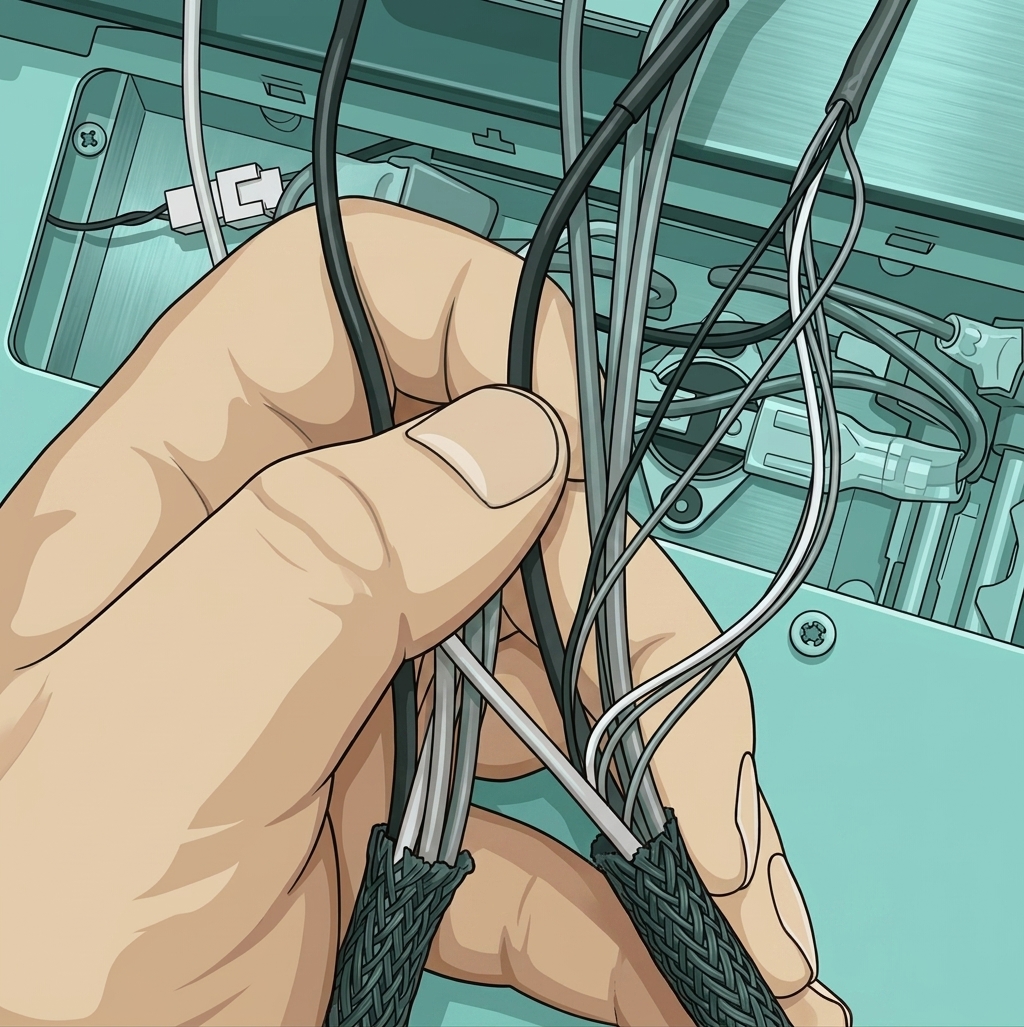

2. Извлеките разъем датчика калибровки смещения сопла из зажимов кабеля нагревательного стола. Поскольку 3 зажима заблокированы, сначала извлеките кабель из двух зажимов у краев, затем используйте шестигранный ключ, чтобы помочь извлечь кабель из среднего зажима. Подтолкните гильзу, чтобы облегчить извлечение кабеля, как показано на изображении ниже, затем извлеките разъем датчика калибровки смещения сопла из гильзы.

Установка разъема датчика калибровки смещения сопла

Шаг 1: Подсоедините разъем датчика калибровки смещения сопла

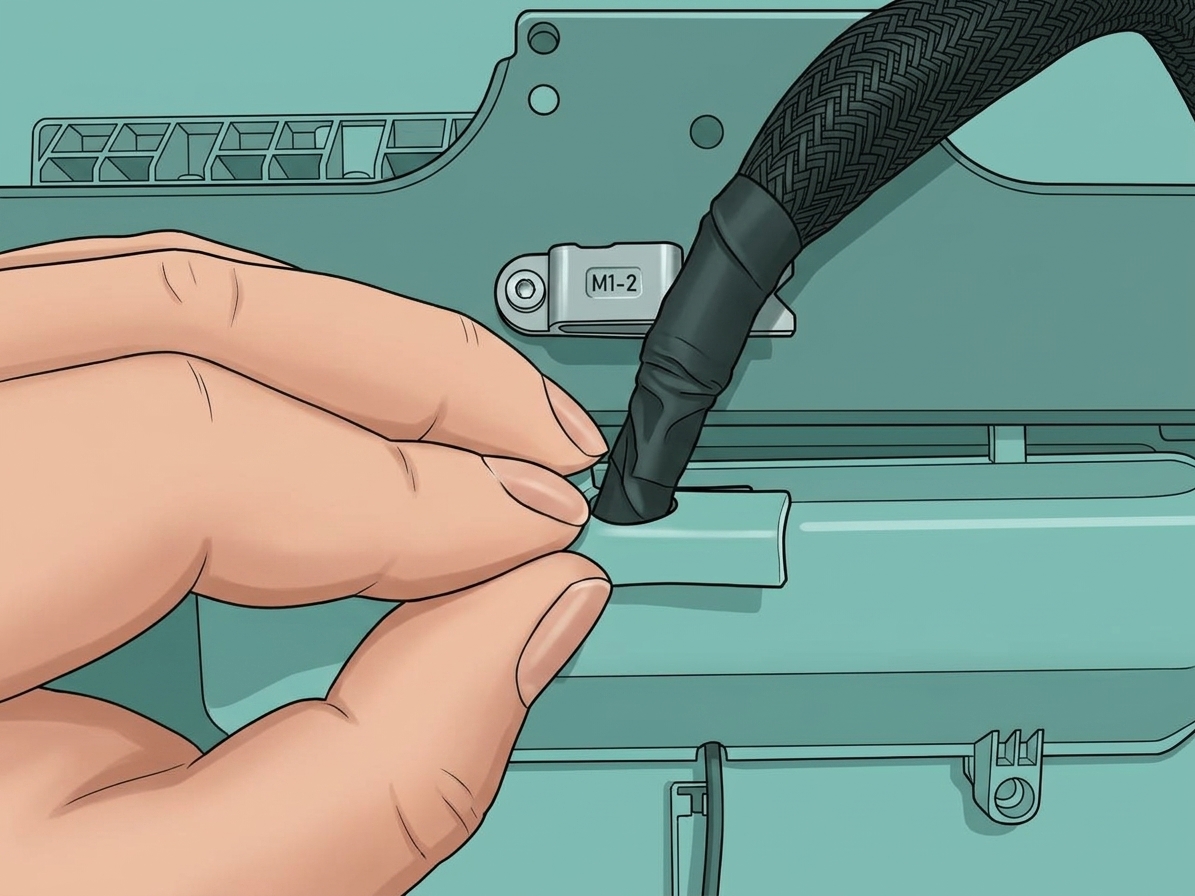

1. Сначала подтолкните гильзу, чтобы облегчить пропускание нового разъема через нее, как показано на изображении ниже. Затем закрепите кабель в зажимах кабеля нагревательного стола. Используйте шестигранный ключ, чтобы помочь вдавить кабель на место, и снова нанесите ленту с обоих концов гильзы.

Примечание: Избегайте чрезмерного усилия при использовании шестигранного ключа, чтобы не повредить кабель.

2. Наденьте крышку кабеля нагревательного стола на кабель (кабель должен быть закреплен в зажимах на крышке кабеля), выровняйте отверстия для винтов и затяните два винта крепления крышки кабеля (BT3x8) с помощью шестигранного ключа H2.0. Затем вставьте кабель в зажим кабеля и затяните винт крепления зажима (ST3x12) с помощью шестигранного ключа H2.0. Наконец, вставьте силиконовый элемент в крышку кабеля нагревательного стола.

Шаг 2: Установка нагревательного стола

Пожалуйста, обратитесь к шагам, доступным вРуководстве по замене стола H2Dдля повторной установки нагревательного стола и датчика калибровки смещения сопла.

Проверка функциональности

Подключите питание и включите принтер. Запустите задание на печать, и если ошибок не возникнет, замена выполнена успешно.

Список спецификаций винтов

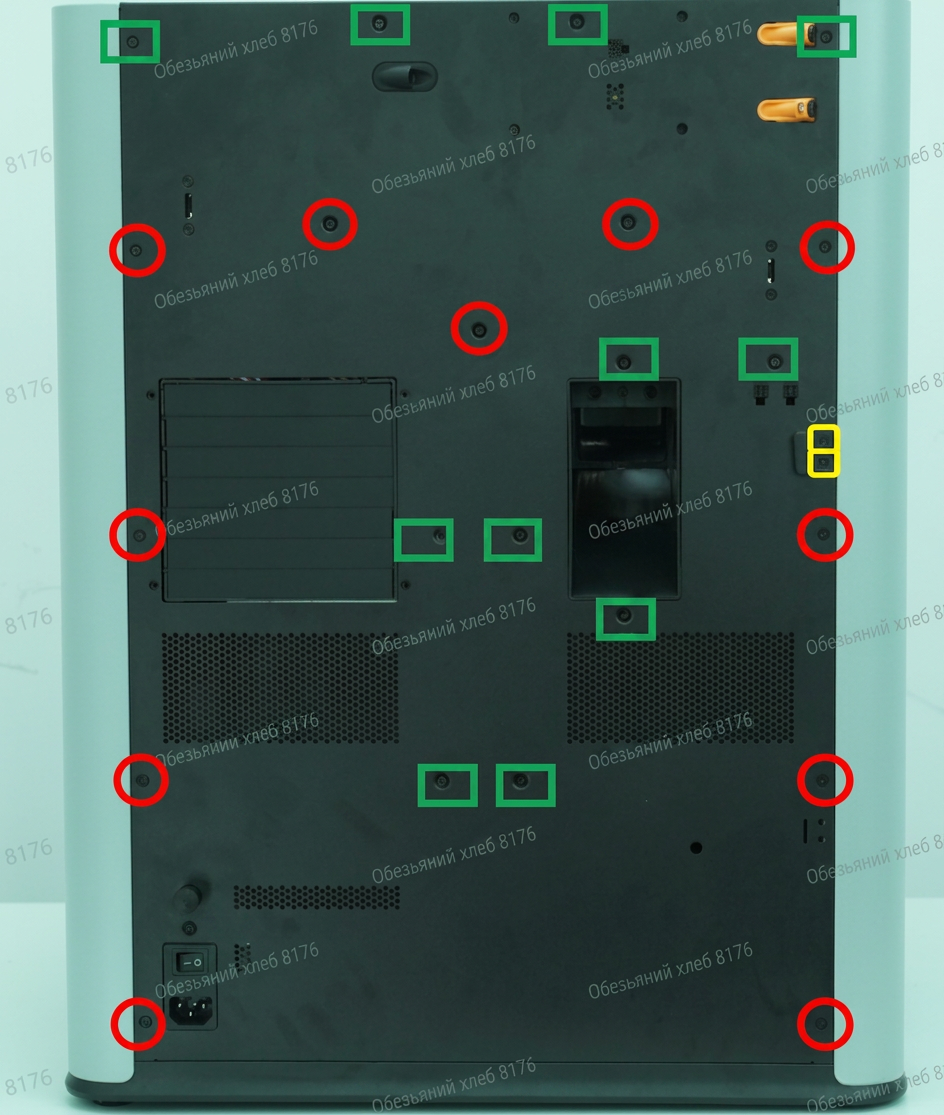

В приведенном ниже списке детализированы спецификации и количество винтов, необходимых для замены датчика калибровки смещения сопла H2D. Эта справка предоставлена для помощи в идентификации и управлении винтами в процессе. Рекомендуется тщательно хранить снятые винты, чтобы избежать их потери:

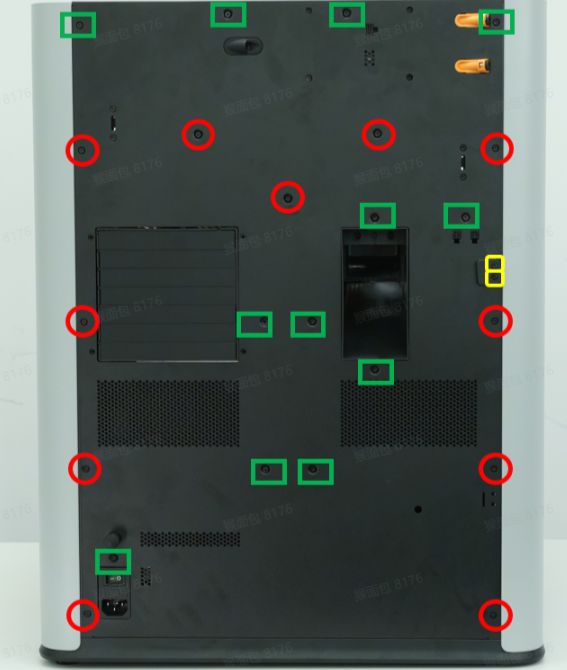

Спецификация	Применение	Позиция		Количество

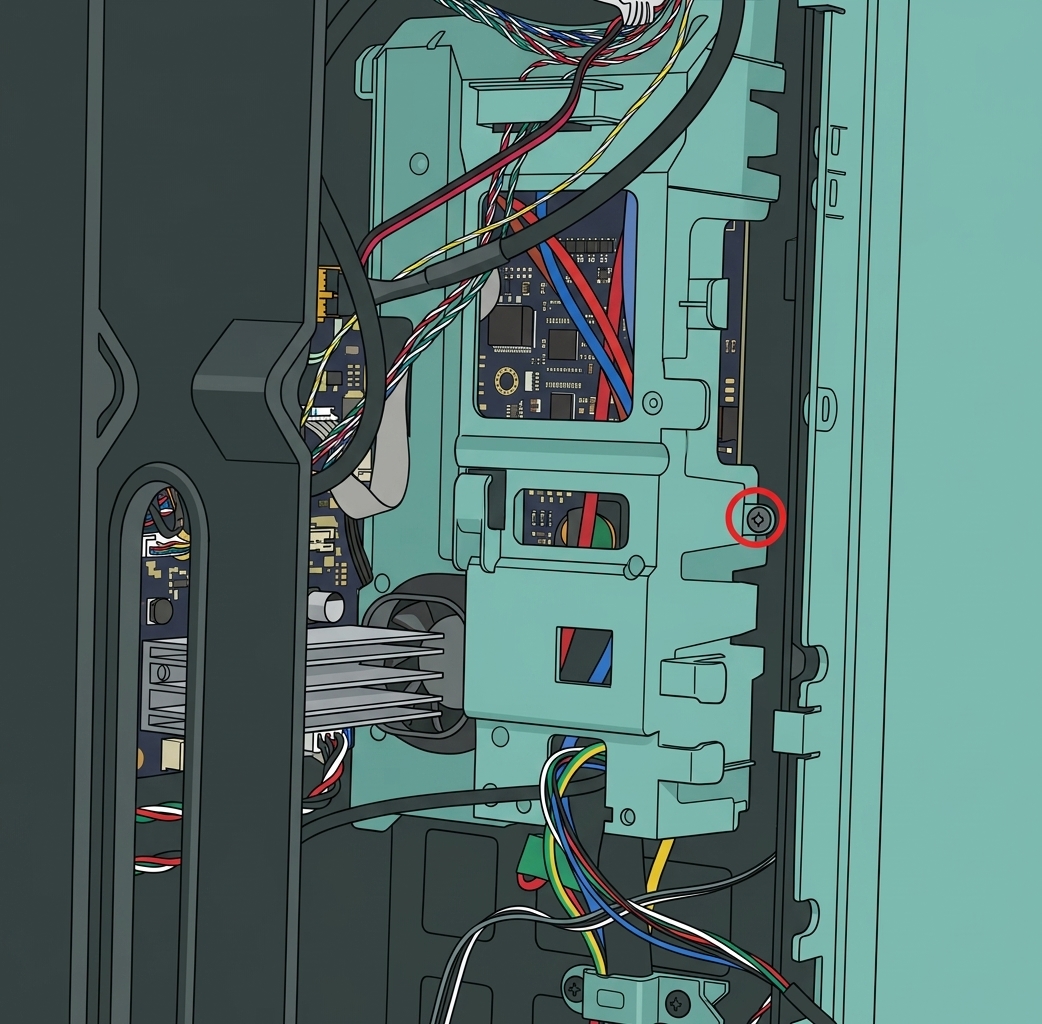

BT3x8	Крепление задней панели (обозначено зеленым квадратом)			12
	Крепление желоба для промывки			1
	Крепление крышки платы питания			1

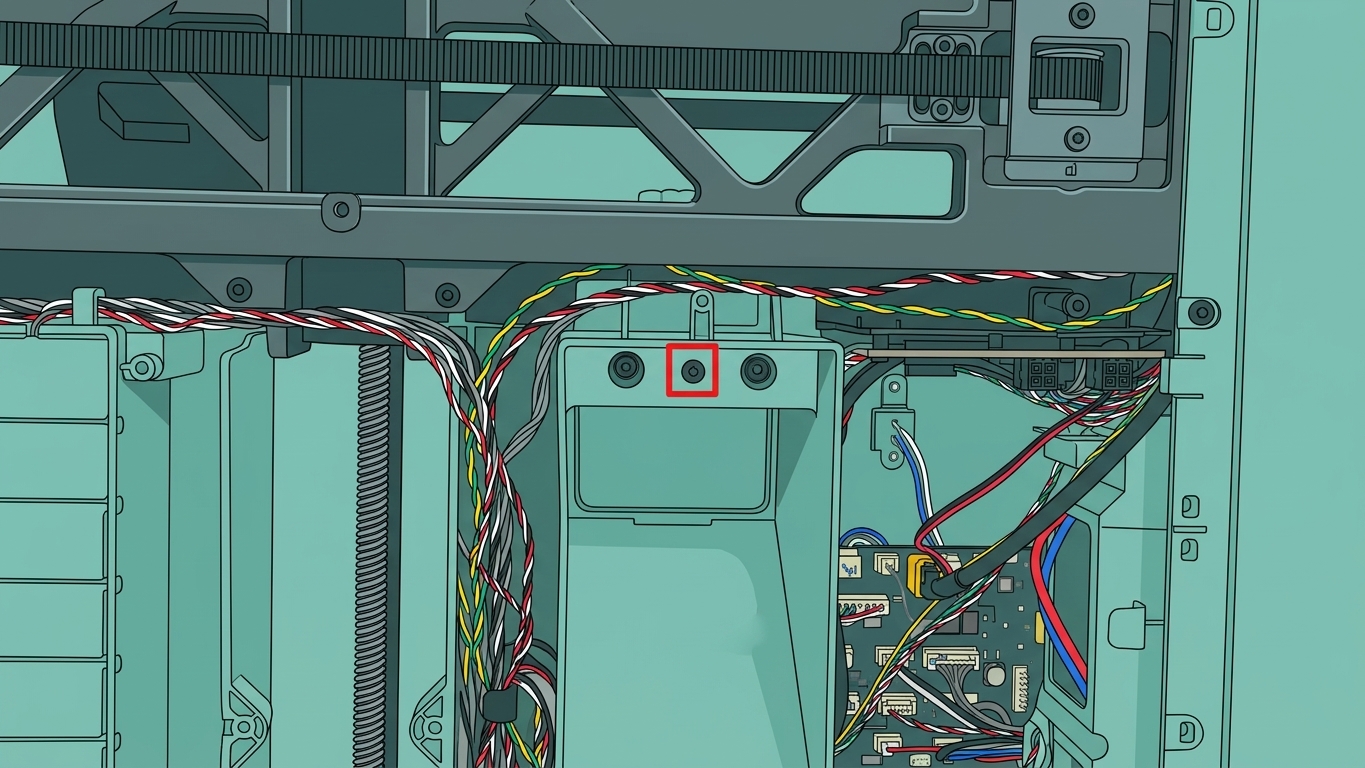

ST3x8	Крепление задней панели (обозначено красным кругом)			11

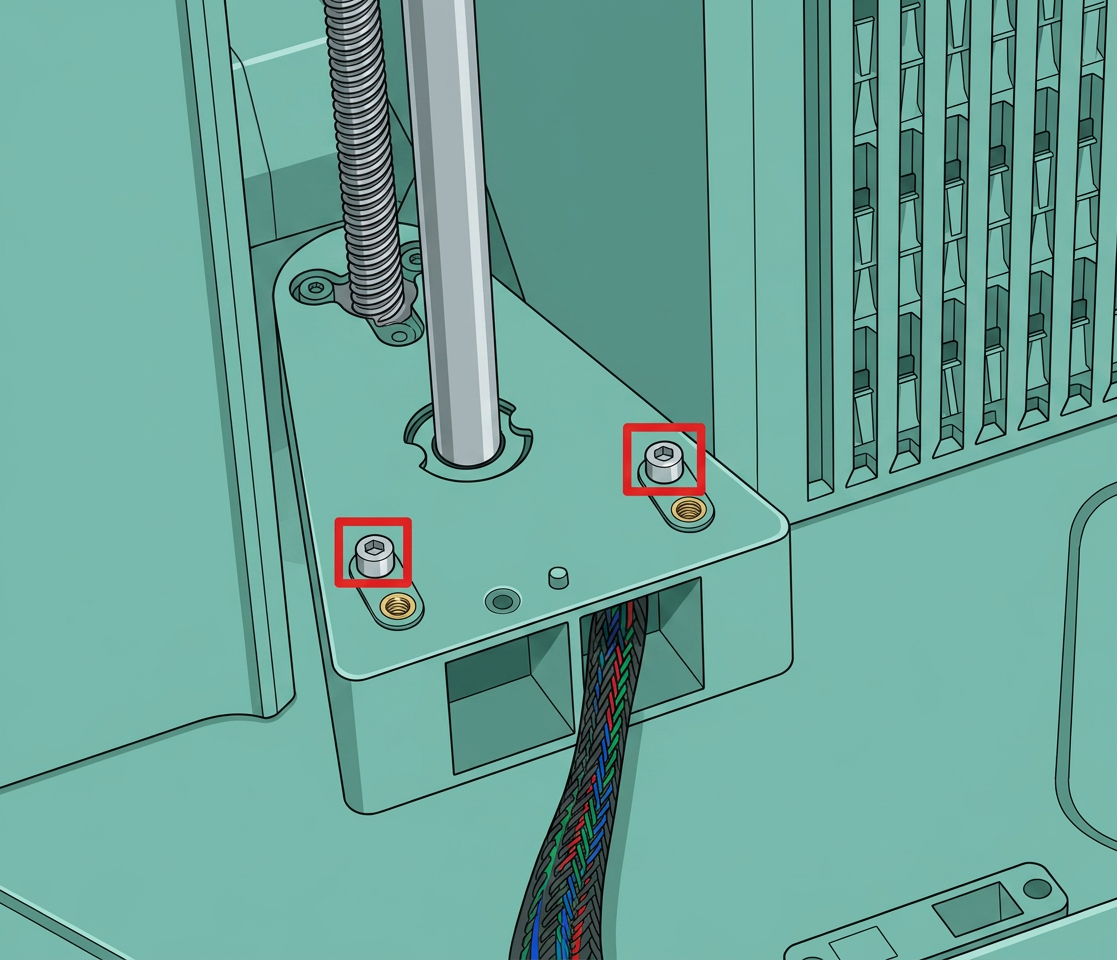

ST3x12	Крепление держателя катушки (обозначено желтым квадратом)			2
BT3x12	Крепление клипсы для кабеля			1
STW3x5	Крепление заземляющего провода			1
M2x5	Крепление катушки калибровки смещения сопла			2

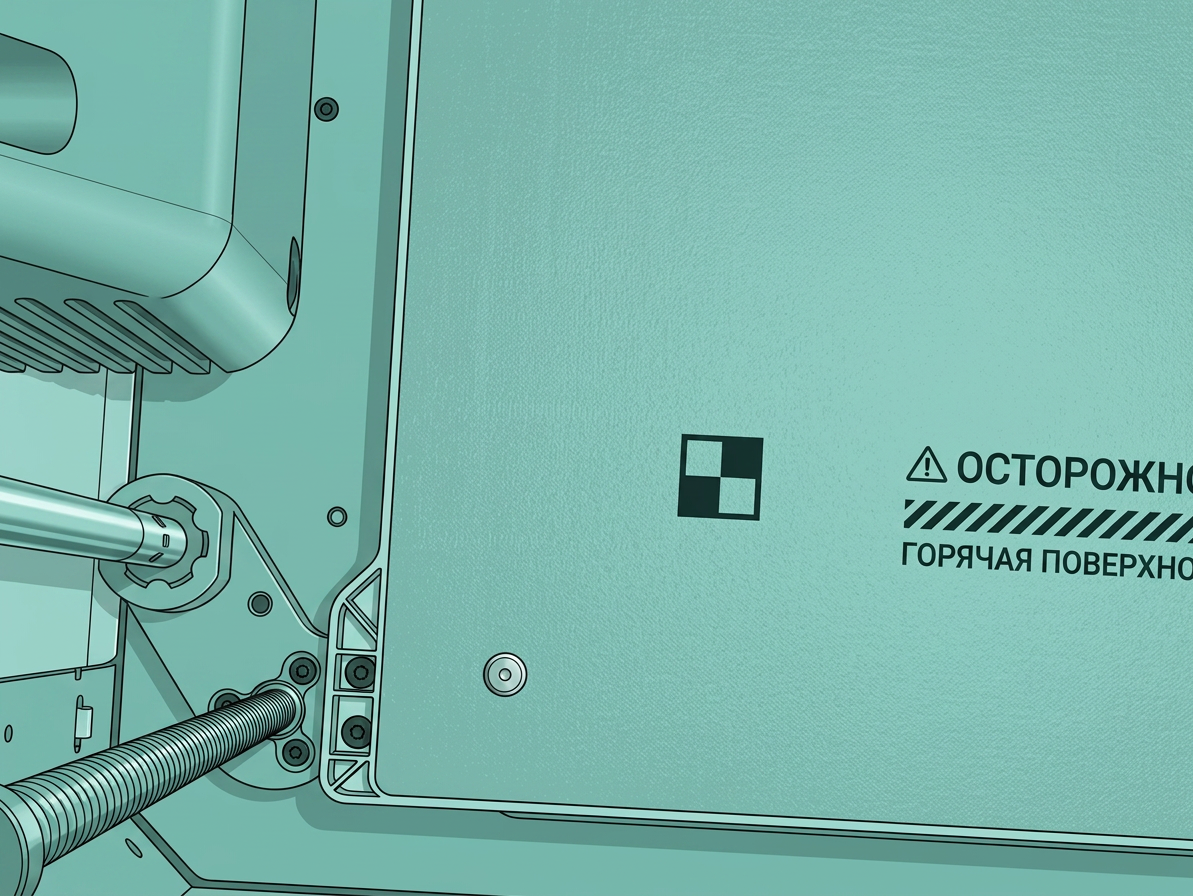

M3x6	Крепление нагревательного стола			6
M3x35x8	Крепление салазок оси Z			4

Примечания

Надеемся, что предоставленное подробное руководство было полезным и информативным.

Если это руководство не решит вашу проблему, пожалуйста, подайтетехнический тикет, мы ответим на ваши вопросы и предоставим помощь.

Если у вас есть какие-либо предложения или отзывы об этой Wiki, пожалуйста, оставьте сообщение в области комментариев. Спасибо за вашу поддержку и внимание!
