Стопор резчика филамента
Сборка стопора резчика P2S установлена слева внутри камеры принтера. Она прижимается к рукоятке резчика, чтобы перерезать филамент над хотендом перед сменой филамента.
Когда использовать это руководство
- Неисправность или смещение стопора резчика
Необходимые инструменты и материалы
- Новая сборка стопора резчика филамента
- Шестигранный ключ H2.0
Чтобы наглядно показать расположение винтов, это руководство написано при снятой левой панели, но для фактической замены снимать левую панель не обязательно.
Предупреждение о безопасности
ВАЖНО!
Всегдавыключайте и отключайте питаниена принтере перед выполнением работ по техническому обслуживанию. Отсутствие этого действия означает, что существуетриск поражения электрическим током, короткого замыкания и поврежденияпринтера или окружающей области.
Когда задача технического обслуживания требует включения принтера, используйтеизолированные перчаткидля безопасности и проявляйте особую осторожностьчтобы не зажать, не повредить и не оказывать давление налюбые открытые провода, разъемы или платы. Кроме того, сопло может быть очень горячим, поэтому никогда не касайтесь его открытой кожей.
Если у вас есть вопросы или опасения, связанные с вышеизложенным или шагами в этом руководстве, пожалуйста,откройте новый тикет на нашей странице поддержкидля получения помощи.
Снятие сборки стопора резчика филамента
Шаг 1: Снятие кронштейна трубки PTFE
См.Замена кронштейна трубки P2S PTFEдля снятия кронштейна трубки PTFE.
Шаг 2: Снятие крышки AP
Откройте конец доступа крышки платы AP и отсоедините кабель светодиодной подсветки от платы AP.
 |
 |
Используйте шестигранный ключ H1.5 для снятия двух винтов крышки платы AP.
Удерживайте крышку платы AP, подключенную к кабельному каналу, и потяните её вправо. Поддерживайте левую сторону крышки платы AP левой рукой во время тяги. По мере извлечения правого кабельного канала продолжайте удерживать крышку платы AP левой рукой, чтобы предотвратить её падение.
 |
 |
|---|
Внимание:При снятии всей крышки платы AP,не тяните её только спередитак как это может привести к поломке. Тяните её обеими руками, спереди и сзади.
Шаг 3: Снятие стопора резчика филамента
Используйте шестигранный ключ H2.0 для снятия винта над сборкой стопора резчика филамента.

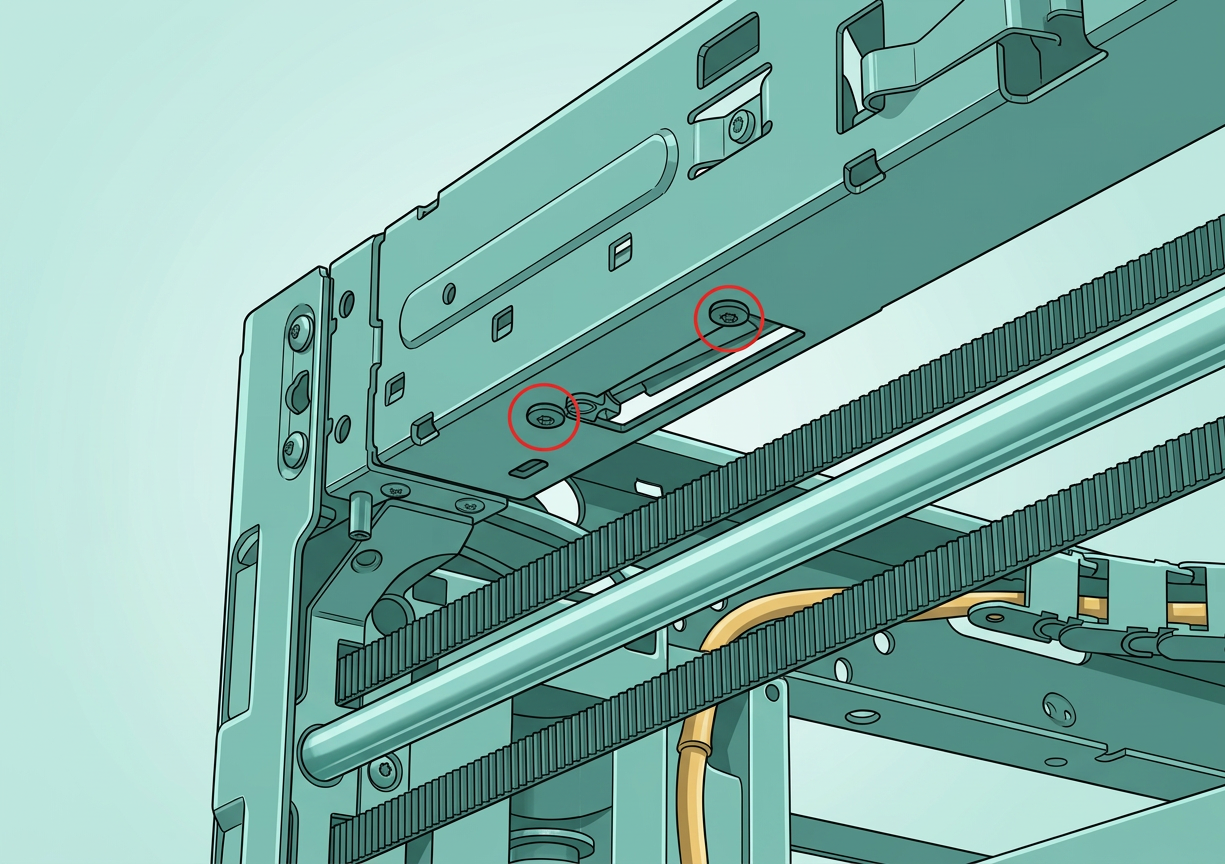

Используйте шестигранный ключ H2.0 для снятия двух винтов внизу сборки стопора резчика филамента.

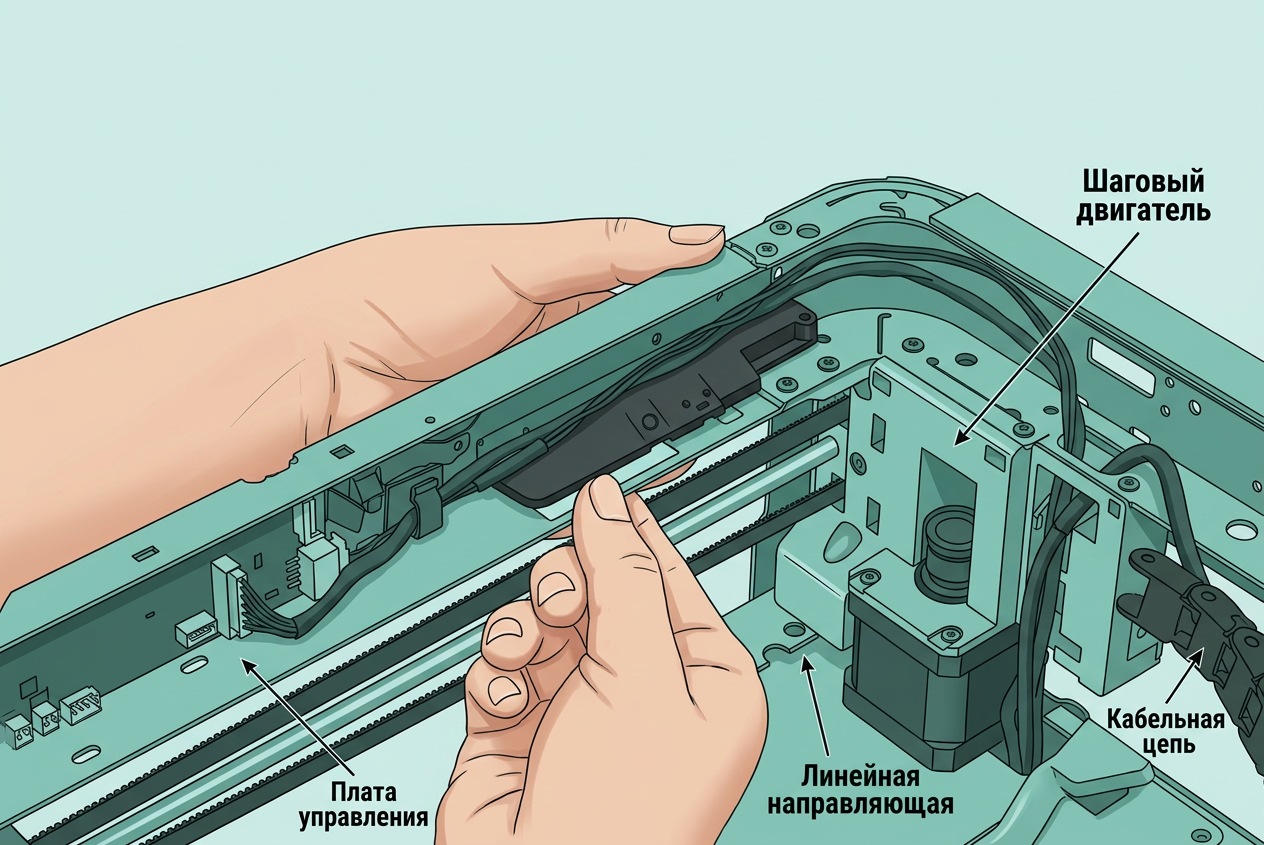

Вручную поднимите вал сборки стопора резчика филамента снизу и извлеките его из рамы принтера.
Установка сборки стопора резчика филамента
Шаг 1: Установка сборки стопора резчика филамента

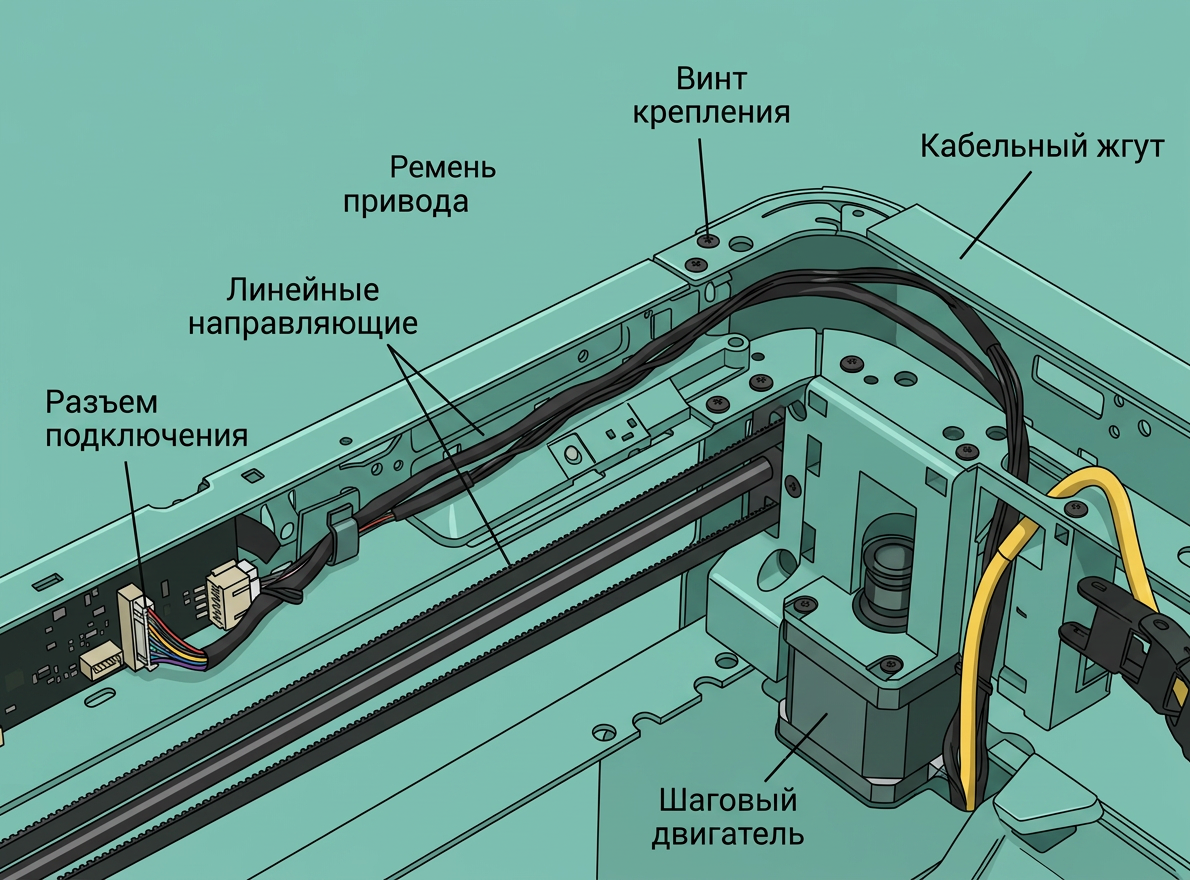

Выровняйте сборку стопора резчика филамента в раме принтера.

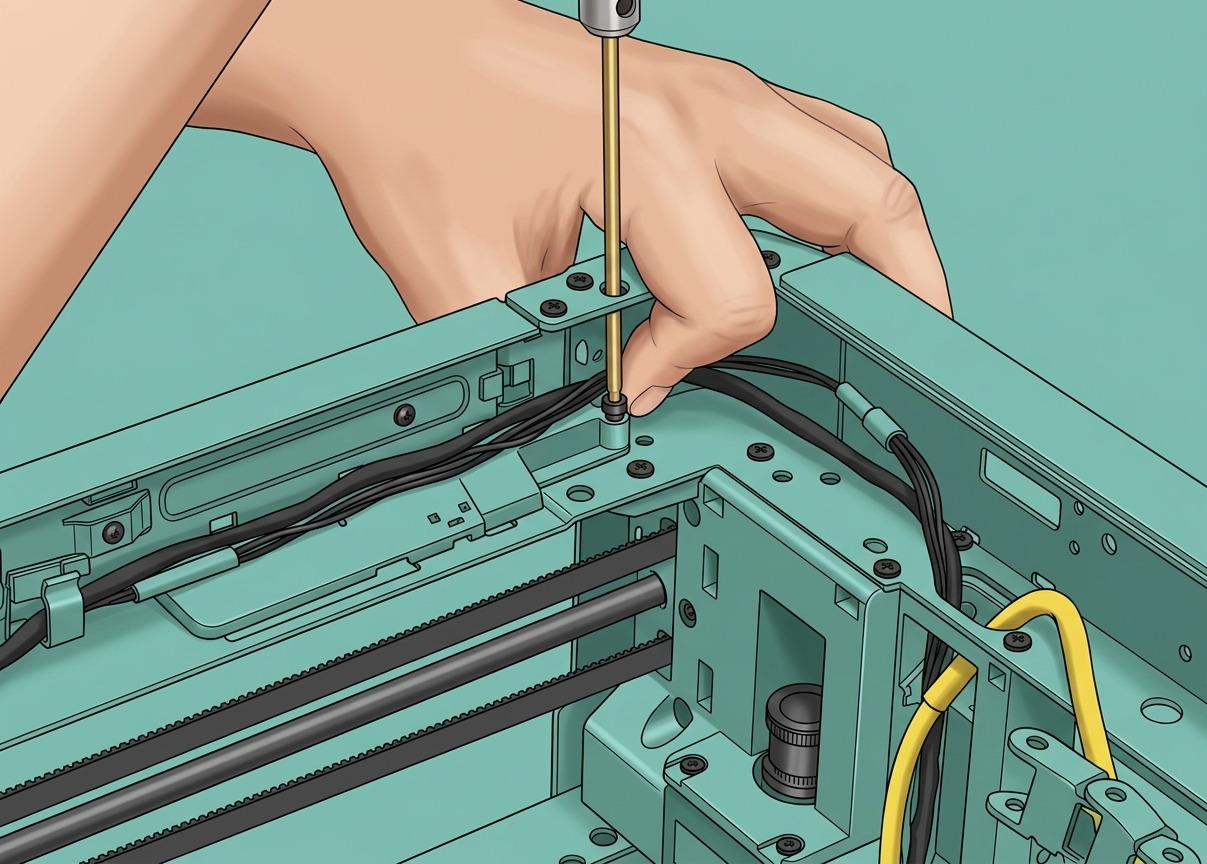

Установите винт над сборкой стопора резчика филамента, стараясь не повредить близлежащие кабели.
Установите два винта внизу сборки стопора резчика филамента.
Шаг 2: Установка крышки AP
Прижмите заднюю сторону крышки платы AP вдоль монтажного паза до установки (используйте шестигранный ключ, чтобы убедиться, что отверстия для винтов совпадают). Прижимая крышку платы AP, удерживайте конец доступа рукой и закрепите зажим в раме.
 |
 |
Подключите левый кабель светодиодной подсветки к крышке платы AP и закройте крышку доступа.
|
 |
Используйте шестигранный ключ H1.5, чтобы затянуть два винта BT2x8 и закрепить крышку платы AP.
Шаг 3 - Установка кронштейна трубки PTFE
См.Замена кронштейна трубки P2S PTFEдля установки кронштейна трубки PTFE.
Проверка успешности
Подключите питание и включите принтер. После ручной загрузки филамента выполните одну операцию выгрузки. Если она завершится нормально, замена прошла успешно.
