Замените узел резака филамента X2D
🔎 Найдителевый резак филамента X2Dиправый резак филамента X2Dв магазине Bambu Lab.
Узел резака филамента — это компонент, используемый для обрезки старого филамента внутри головки при переключении филаментов. X2D содержит два узла резака филамента, а именно левый и правый узлы резака филамента.
Подходящая модель принтера
Bambu Lab X2D
Когда заменять
Если филамент не обрезается чисто при выгрузке и осмотр выявляет износ лезвия резака филамента, рекомендуется заменить узел резака филамента.
Необходимые инструменты и материалы
- Новый узел резака филамента
- Шестигранный ключ H1.5
- Пинцет или плоскогубцы с узкими губками
Предупреждение о безопасности
⚠️ ВАЖНО!
Крайне важновыключить принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности.
Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер включен.Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений по поводу следования этому руководству мы рекомендуем отправитьтехнический тикетпо вашей проблеме, и мы сделаем всё возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Видеоинструкция
Замена левого узла резака филамента

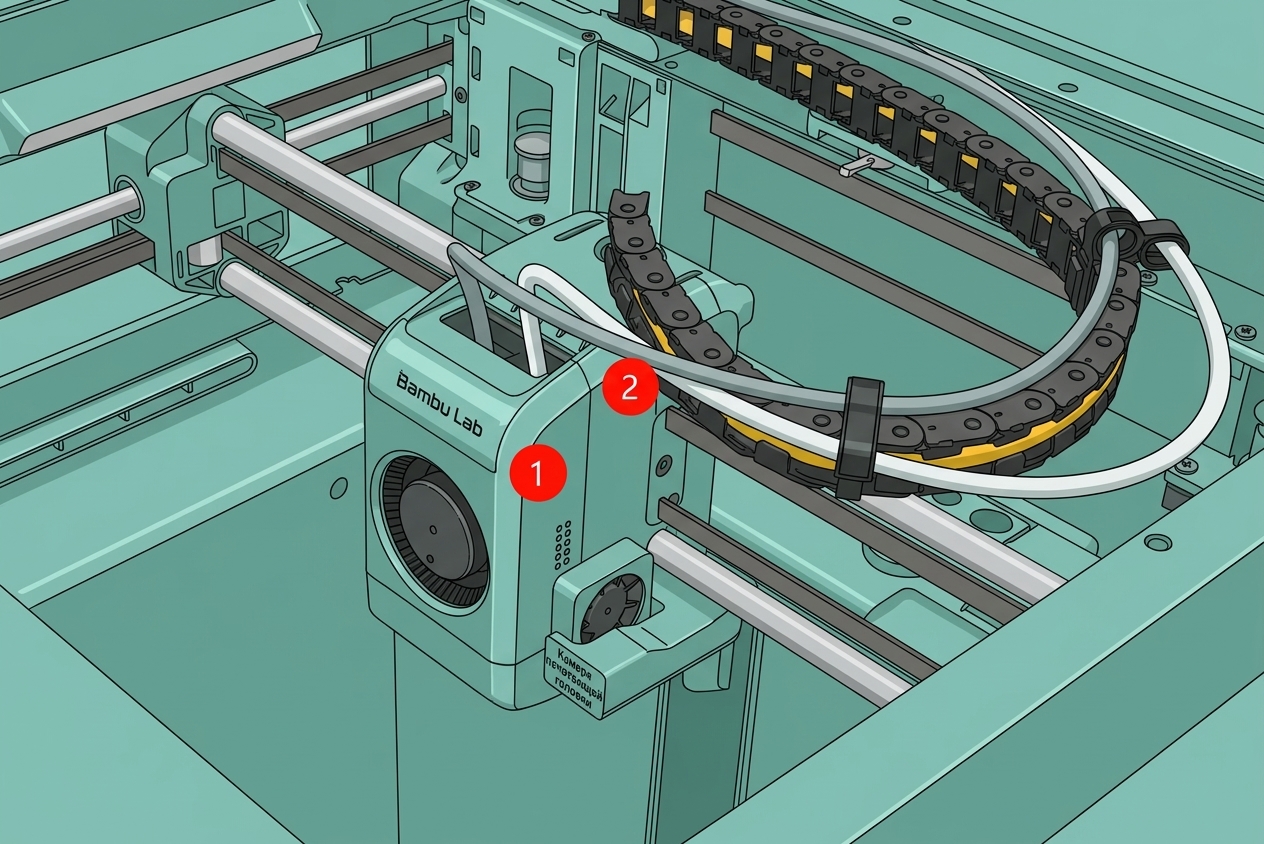

Шаг 1. Снимите корпус головки
Пожалуйста, обратитесь кРуководству по замене корпуса головки для X2Dдля снятия передней крышки и средней рамы головки.

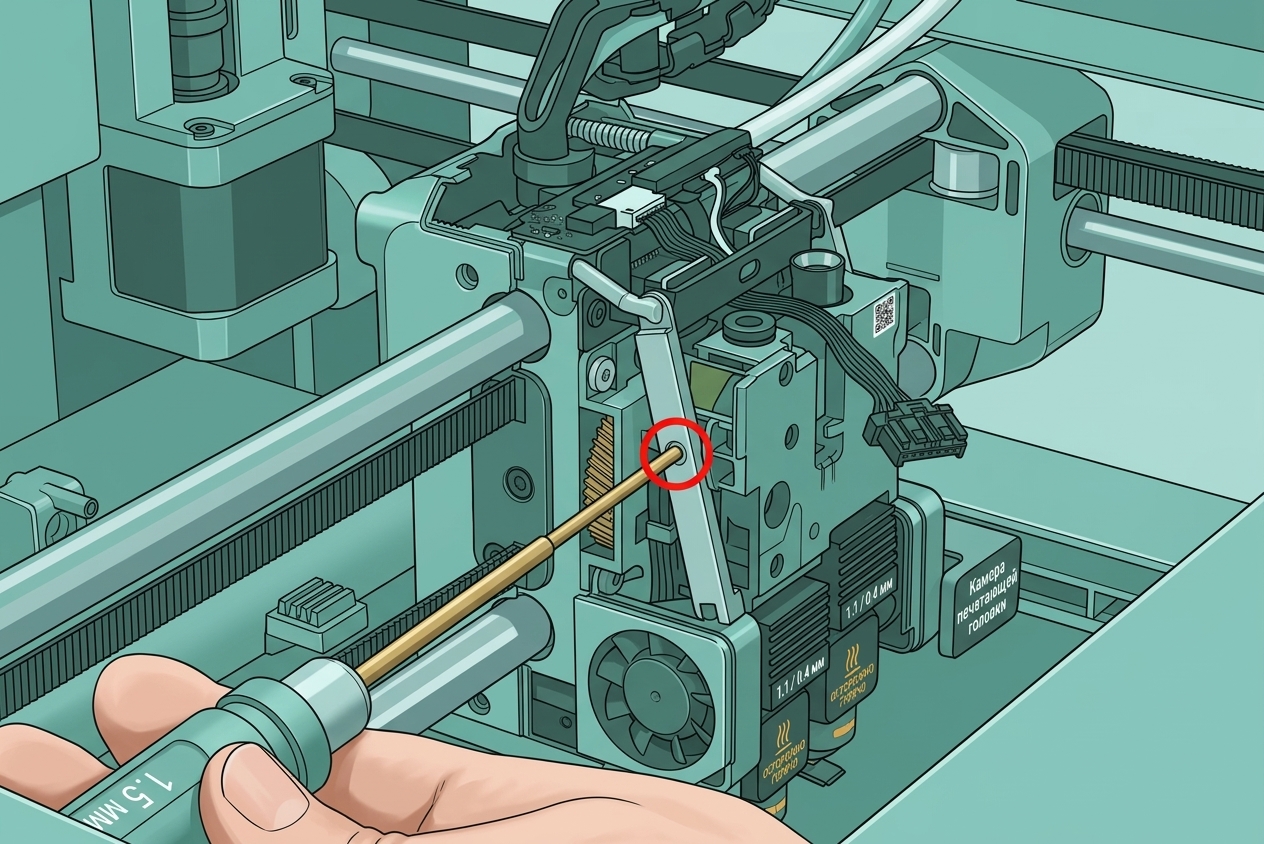

filament-cutter-lever">Шаг 2. Ослабьте рычаг левого резака филамента
Используйте шестигранный ключ H1.5, чтобы открутить один винт рычага левого резака филамента, затем поверните рычаг резака филамента, чтобы получить доступ к компоненту рычага.
 |
 |

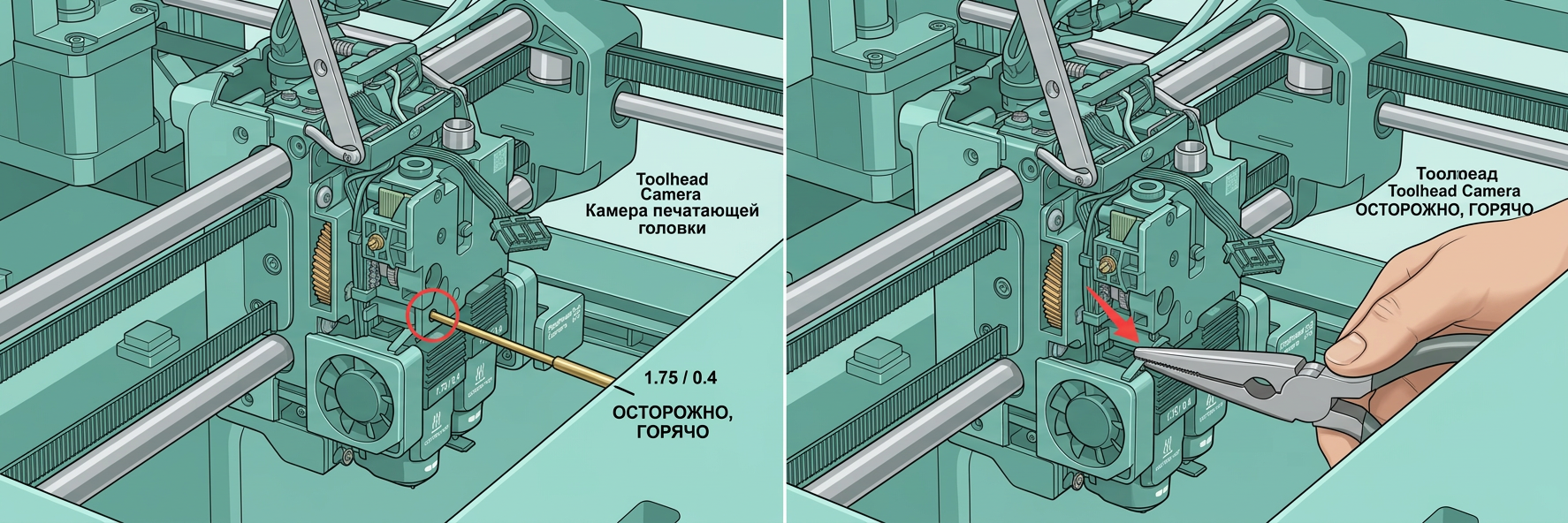

Шаг 3. Снимите левый узел резака филамента
Используйте шестигранный ключ H1.5, чтобы удалить один винт, снимите блок давления филамента и используйте пинцет или плоскогубцы с узкими губками, чтобы извлечь левый узел резака филамента.
Шаг 4. Установите новый левый узел резака филамента
-
См. иллюстрацию ниже, чтобы установить левый узел резака филамента в правильное положение.При установке убедитесь, что сторона резака филамента с пазом обращена к передней крышке принтера.
-
Вставьте блок давления филамента и используйте шестигранный ключ H1.5, чтобы затянуть один фиксирующий винт.
Шаг 5. Установите рычаг левого резака филамента
Вставьте компонент рычага резака филамента в рычаг резака филамента, совместите и защелкните центральное круглое отверстие в резьбовом отверстии, затем используйте шестигранный ключ H1.5, чтобы затянуть один фиксирующий винт.
Шаг 6. Установите крышку головки
Пожалуйста, обратитесь кРуководству по замене корпуса головки для X2Dдля установки передней крышки и средней рамы головки.
Замена правого узла резака филамента
Шаг 1. Снимите корпус головки
Пожалуйста, обратитесь кРуководству по замене корпуса головки для X2Dдля снятия передней крышки и средней рамы головки.

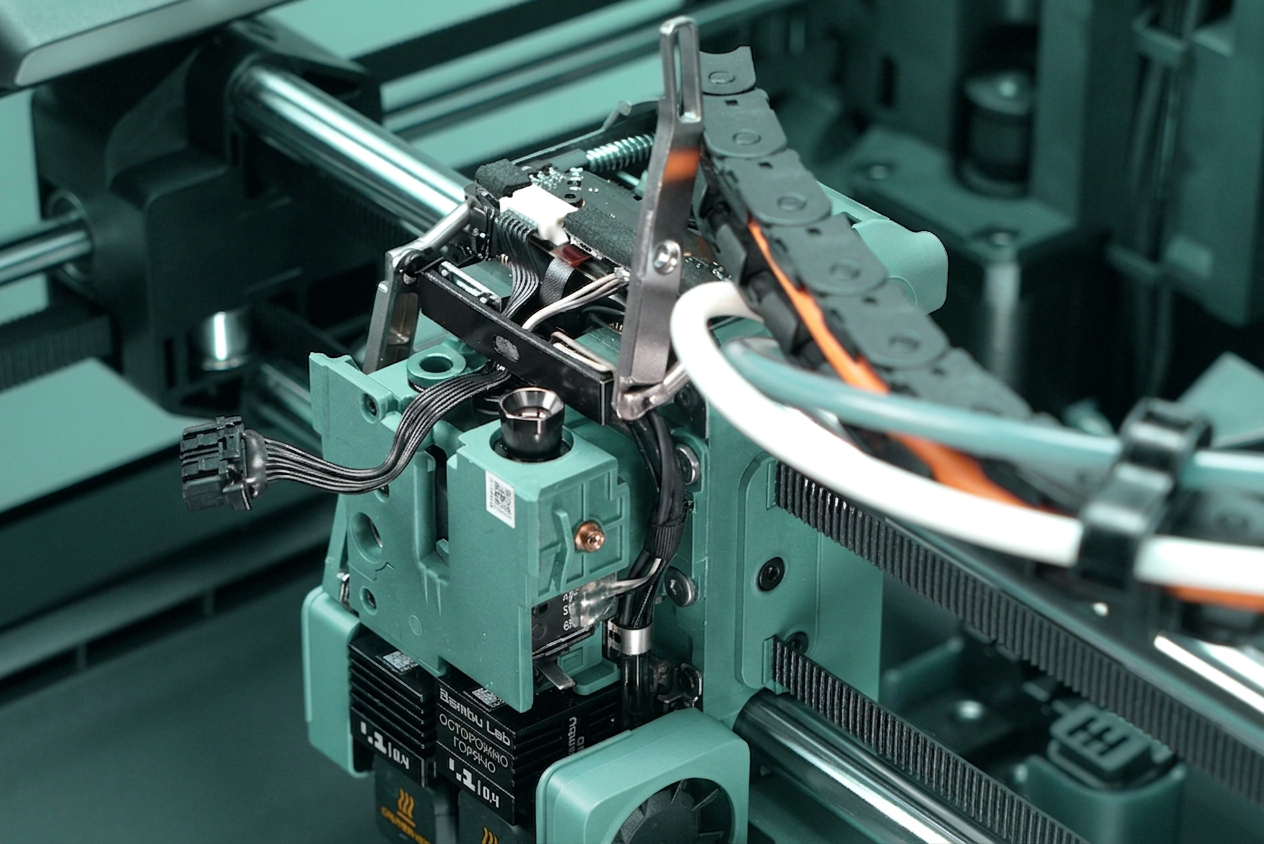

Шаг 2. Ослабьте рычаг правого резака филамента
Сдвиньте узел сопла вправо, чтобы поднять правый вспомогательный хотенд, затем используйте шестигранный ключ H1.5, чтобы удалить один винт рычага правого резака филамента, отделив рычаг от узла резака филамента. Поверните рычаг резака филамента, чтобы получить доступ к компоненту рычага.
|  |

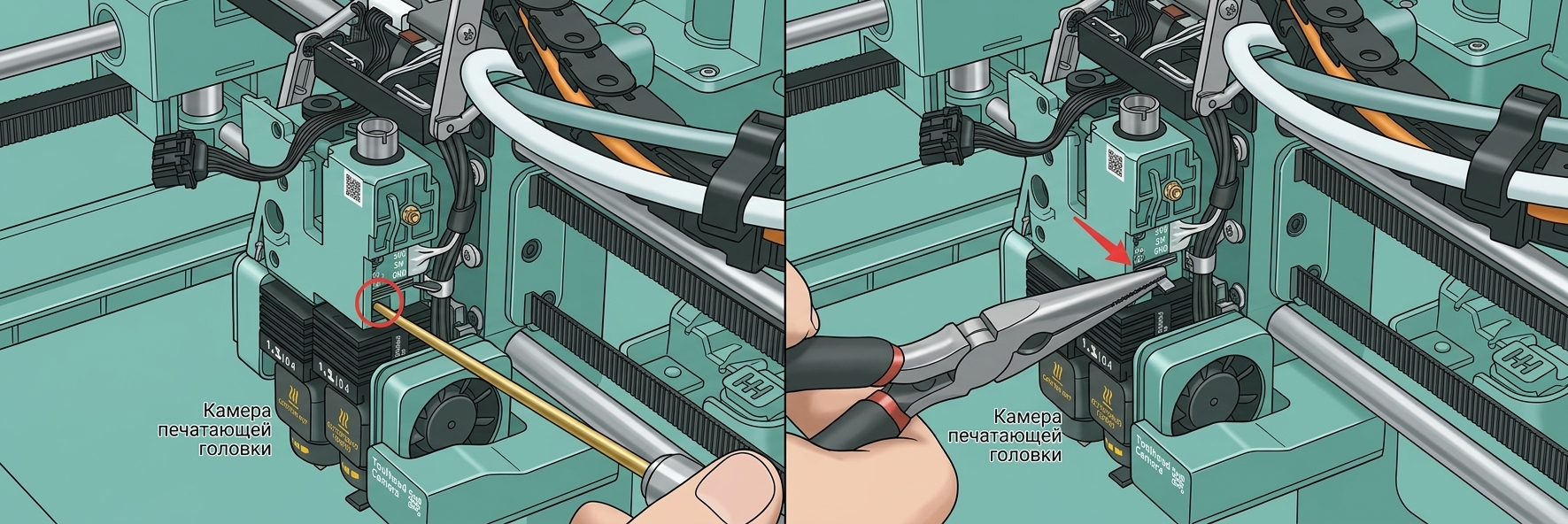

Шаг 3. Снимите правый узел резака филамента
Сдвиньте рычаг резака филамента в сторону оси X, чтобы открыть фиксирующий винт, затем используйте шестигранный ключ H1.5, чтобы удалить один винт, и используйте пинцет или плоскогубцы с узкими губками, чтобы снять правый узел резака филамента.

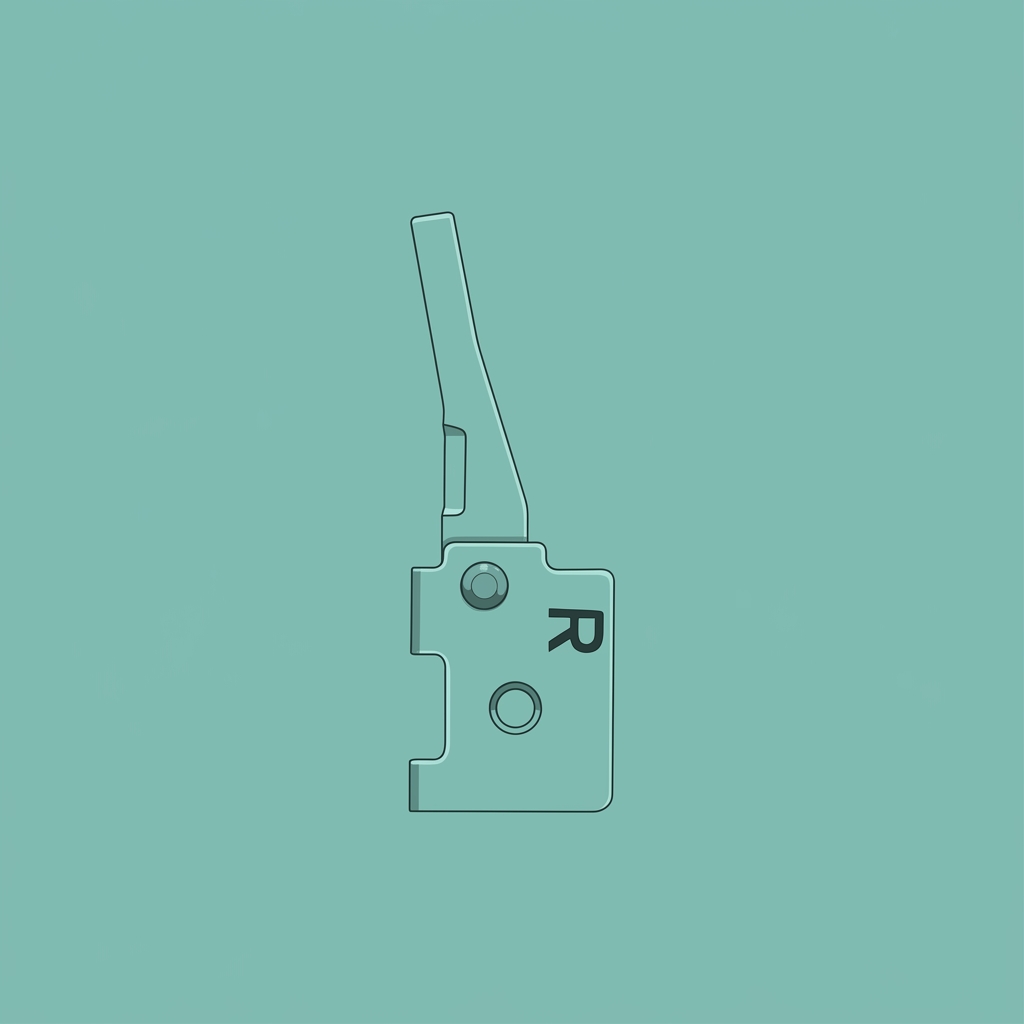

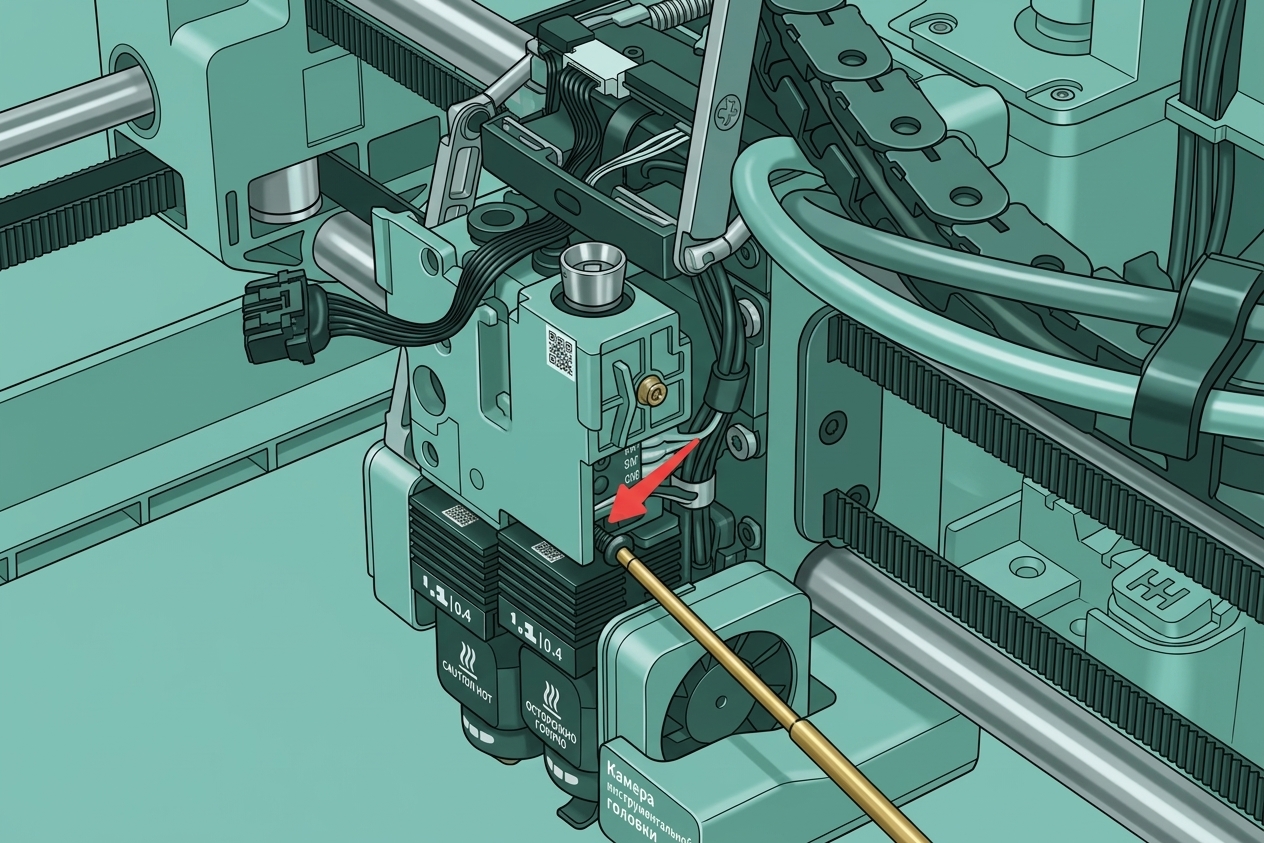

Шаг 4. Установите новый правый узел резака филамента
- См. иллюстрацию ниже, чтобы установить правый узел резака филамента в правильное положение.При установке убедитесь, что сторона резака филамента с пазом обращена к передней крышке принтера.
- Используйте шестигранный ключ H1.5, чтобы затянуть один фиксирующий винт.
Шаг 5. Установка правого рычага резчика филамента
Вставьте компонент рычага резчика филамента в рычаг резчика филамента, выровняйте и защёлкните центральное круглое отверстие в резьбовое отверстие, затем используйте шестигранный ключ H1.5, чтобы затянуть один фиксирующий винт.
Шаг 6. Установка крышки инструментальной головки
Пожалуйста, обратитесь кРуководство по замене корпуса инструментальной головки для X2Dчтобы установить переднюю крышку инструментальной головки и среднюю раму.
Проверка успешности
✅ Резчик филамента работает плавно и корректно обрезает филамент.
