Детали экструдера

Экструдер

Экструдер P2S оснащен тремя независимыми сборками:

• Датчик филамента экструдера: Установлен на верхней части экструдера, служит для обнаружения филамента.

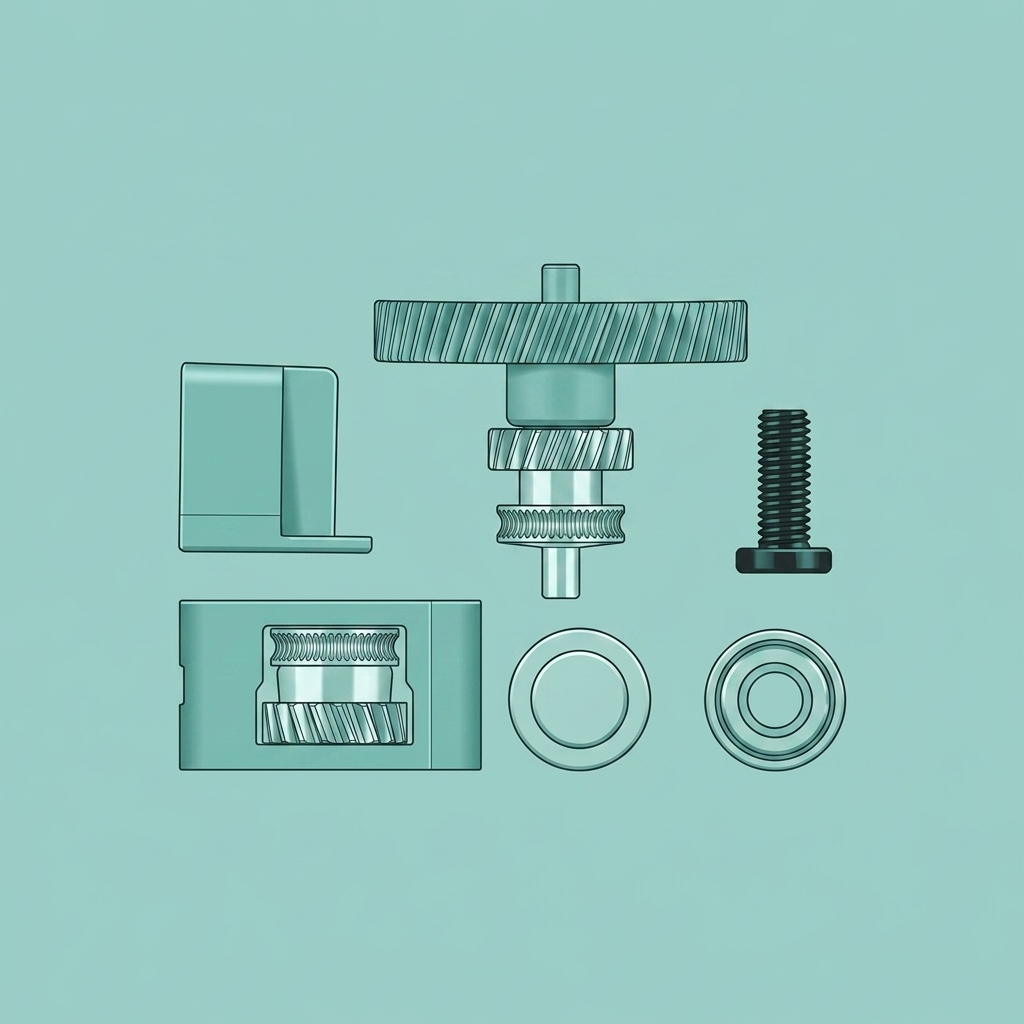

• Сборка шестерен экструдера: Установлена внутри экструдера, приводится в движение мотором экструзии для подачи филамента в хотенд или его отвода от экструдера.

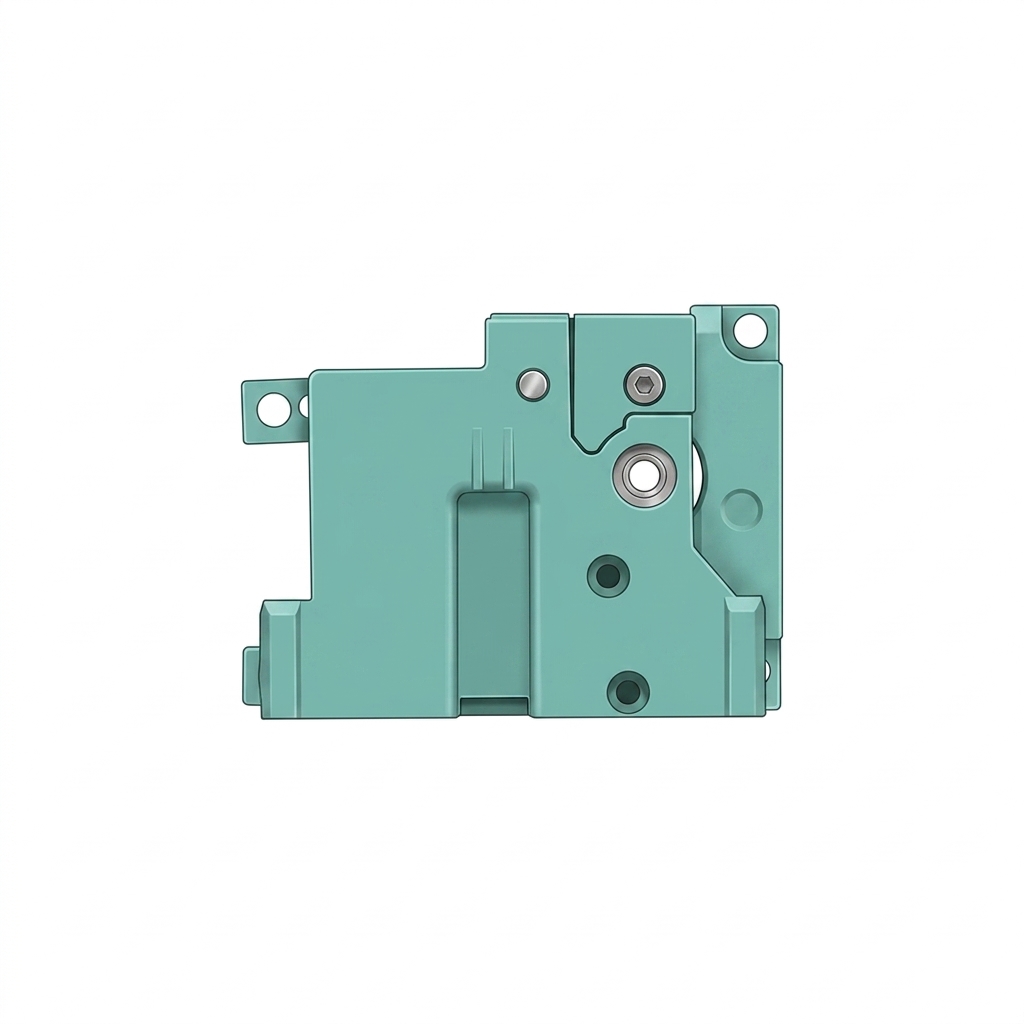

• Сборка передней крышки экструдера: Внешний корпус узла экструдера.


Когда использовать это руководство

Типичные ситуации, требующие замены сборки шестерен экструдера:

• Износ шестерен или подшипников, вызывающий аномалии печати
• Если техническая поддержка Bambu Lab рекомендует заменить сборку шестерен

Типичные ситуации, требующие замены сборки датчика филамента экструдера:

• Если функция обнаружения филамента не работает

Типичные ситуации, требующие замены корпуса инструментальной головки:

• Если физические повреждения влияют на работоспособность

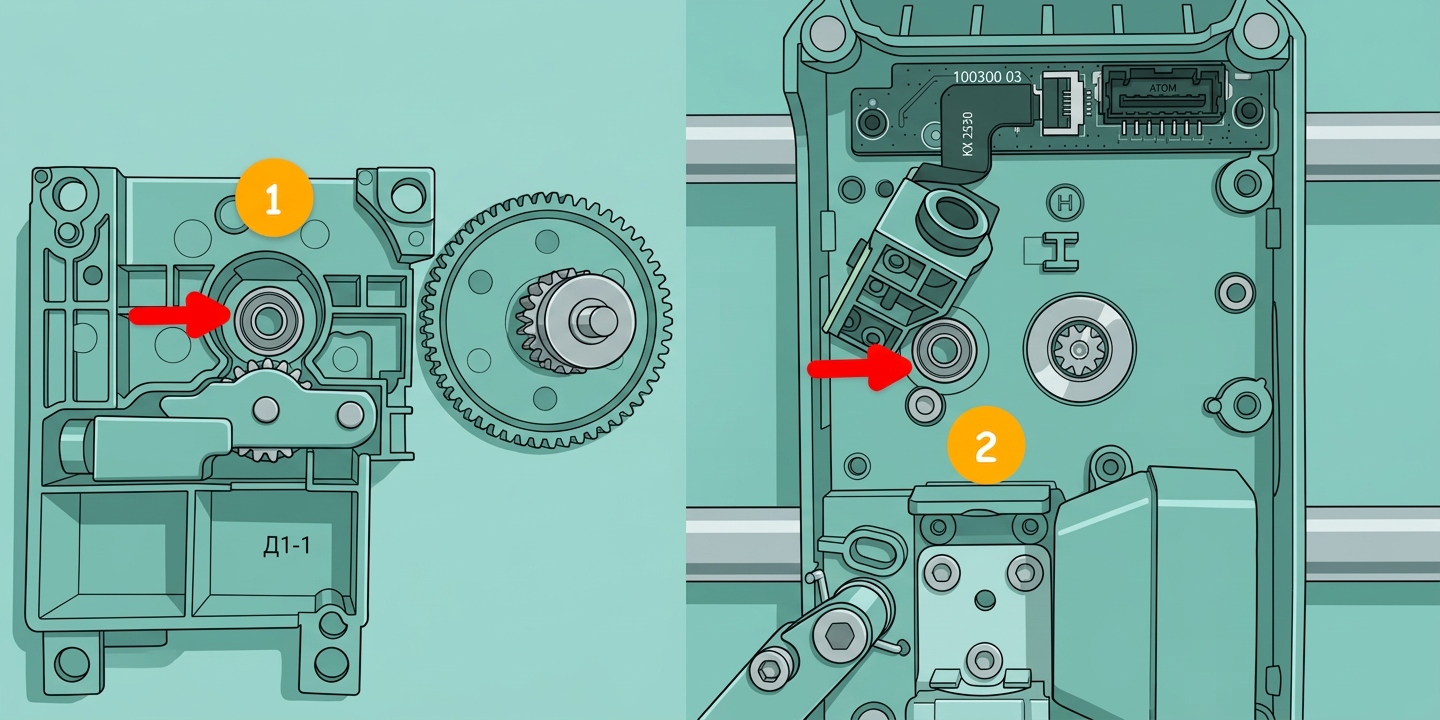

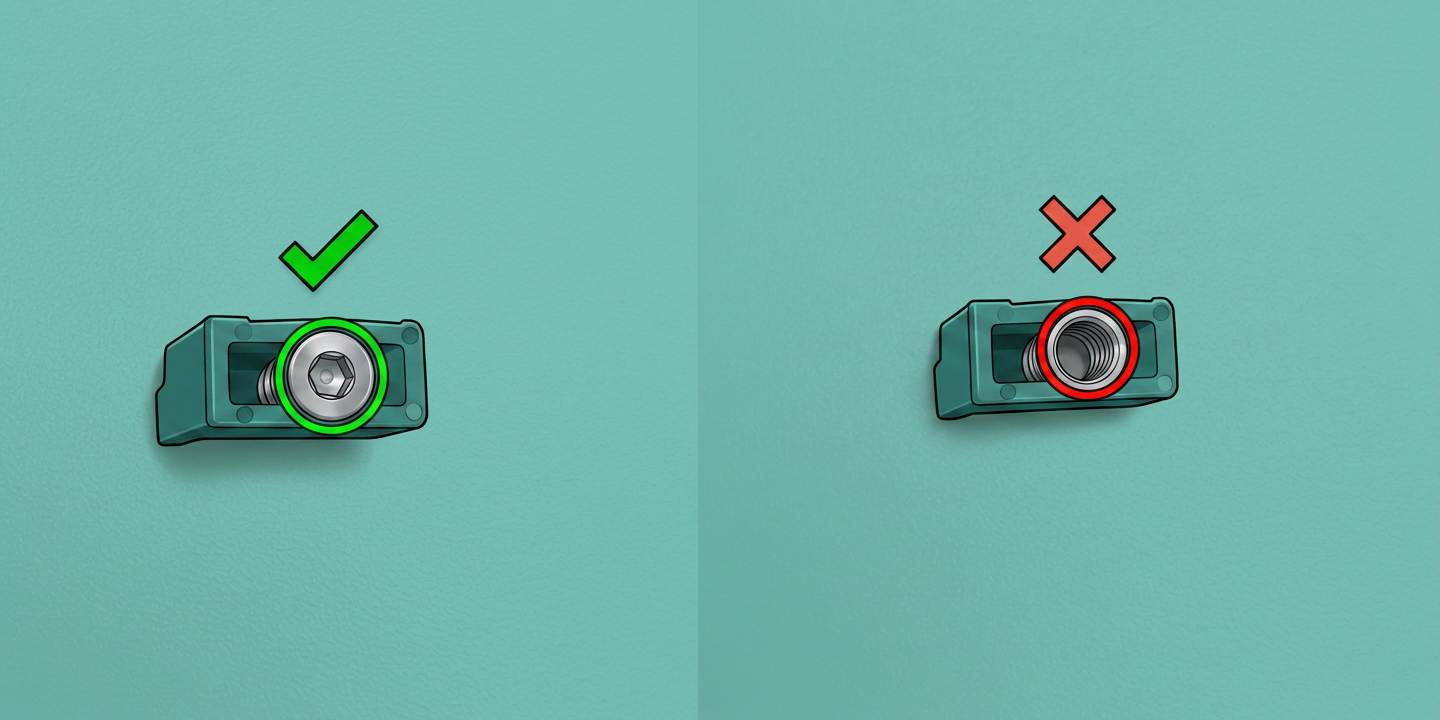

Примечания по установке: 1.Для датчика филамента используются черные винты BT2-5. Пожалуйста, проверьте их при сборке, так как слишком длинные винты могут повредить компоненты и вызвать сбои в обнаружении. 2.Для желтой приводной шестерни экструдера есть 2 подшипника, они установлены на передней крышке узла экструдера и на салазках инструментальной головки. 3.Металлическая торцевая крышка должна быть сверху пружины, но не внутри зажимного блока.

Необходимые инструменты и материалы

• Детали, требующие замены: Сборка датчика филамента экструдера / сборка шестерен экструдера / сборка корпуса инструментальной головки
• Шестигранник H1.5
• Шестигранник H2.0
• Пинцет

Предупреждение о безопасности

ВАЖНО!

Всегдаотключайте питание и отсоединяйте кабель питанияна принтере перед выполнением работ по обслуживанию. Несоблюдение этого правила означает, что существуетриск поражения электрическим током, короткого замыкания и поврежденияпринтера или окружающей области.

Когда задача обслуживания требует включения принтера, используйтеизолирующие перчаткидля безопасности и проявляйте особую осторожностьне защемлять, не повреждать и не оказывать давление налюбые открытые провода, разъемы или платы. Кроме того, сопло может быть очень горячим, поэтому никогда не касайтесь его открытой кожей.

Если у вас возникли вопросы или опасения, связанные с вышеизложенным или шагами в этом руководстве, пожалуйста,откройте новый тикет на нашей странице поддержкидля получения помощи.

Разборка экструдера

Шаг 1: Снимите корпус инструментальной головки

См. инструкции поЗамене корпуса инструментальной головкидля снятия корпуса инструментальной головки.

Шаг 2: Отсоедините резак

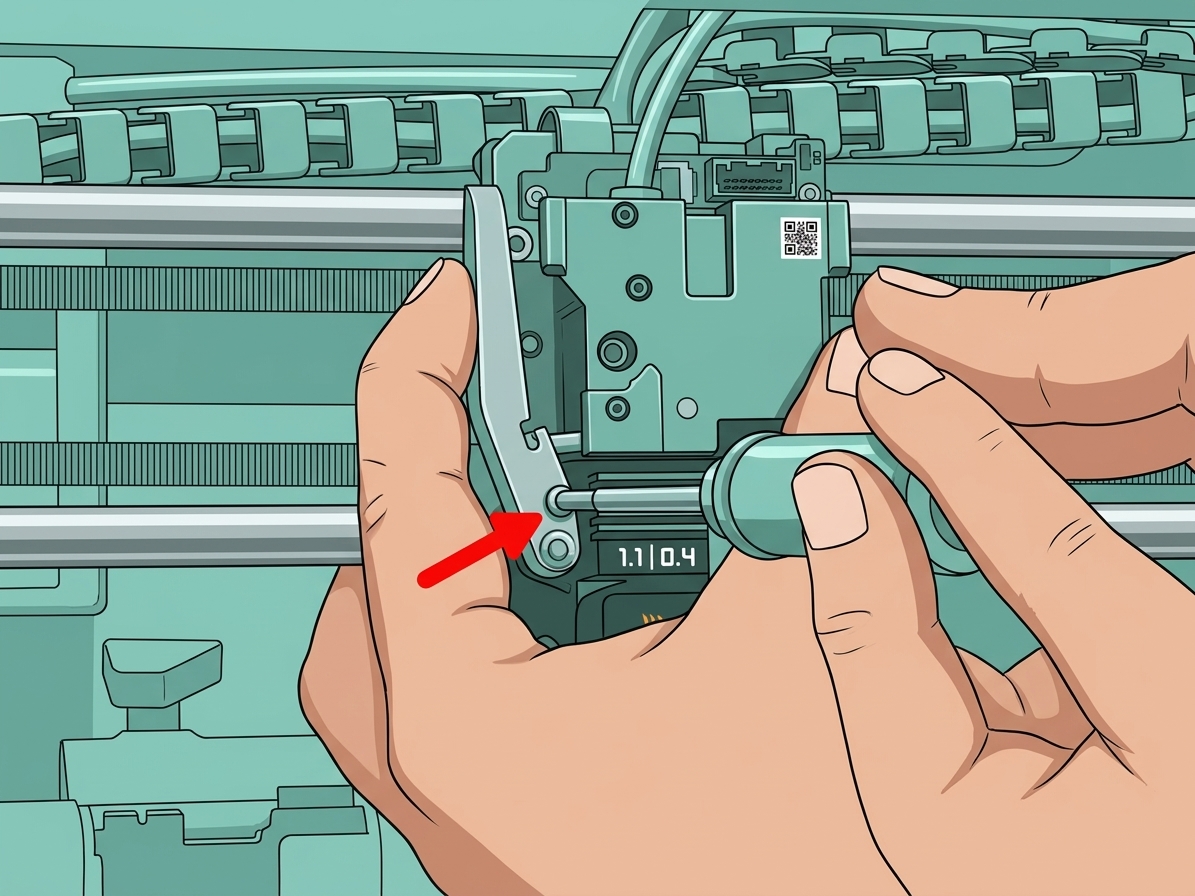

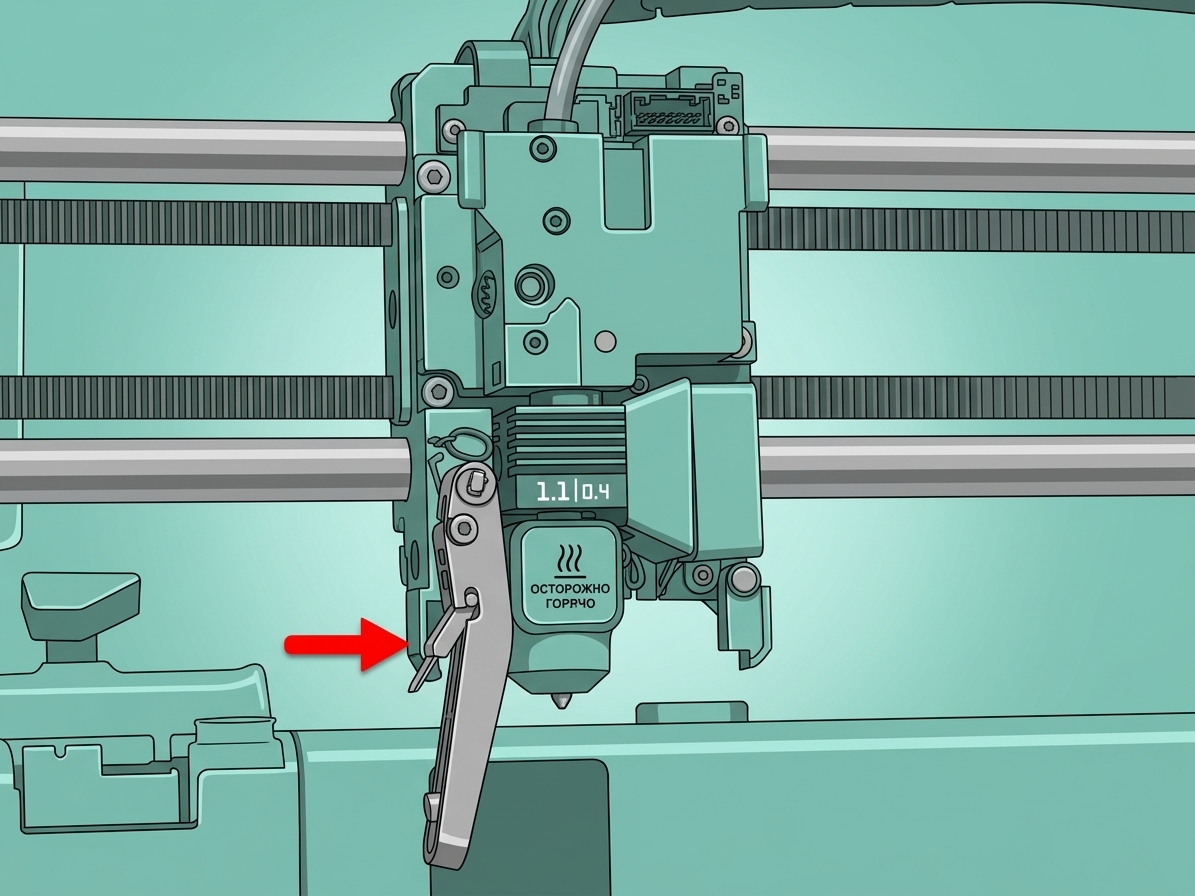

Удерживайте рукоятку резака и используйте шестигранник H2.0, чтобы ослабить винт рукоятки резака, позволяя полностью отсоединить резак от экструдера.

Шаг 3: Снимите экструдер

Нажмите на пневматический разъем и вытяните трубку PTFE.


Используйте пинцет, чтобы открыть крышку разъема на плате интерфейса экструдера и отсоединить кабель платы Холла подачи.

Используйте шестигранник H2.0, чтобы удалить четыре винта, затем извлеките экструдер.

При снятии этого кабеля FPC обращайтесь с ним осторожно, чтобы избежать повреждения кабеля из-за чрезмерного усилия.

Шаг 4: Снимите датчик филамента экструдера

Используйте шестигранник H1.5, чтобы удалить два винта и снять датчик филамента экструдера.

Шаг 5: Отделите переднюю крышку экструдера и сборку шестерен экструдера

Экструдер содержит множество мелких компонентов. Чтобы предотвратить выпадение деталей, поместите его на чистую поверхность шестернями вверх.

Используйте шестигранник H2.0, чтобы ослабить один винт и снять желтую приводную шестерню экструдера с экструдера.


Совет:

Когда филамент застрял междуприводной шестернейиведомой шестерней, вы можете не иметь возможности снять приводную шестерню напрямую спереди.

Если вы не можете снять его напрямую, постучите по валу со сторонызадней стороны приводной шестерничтобы вытолкнуть его. Постучите в месте, показанном ниже:

Процесс демонтажа выполняется следующим образом:

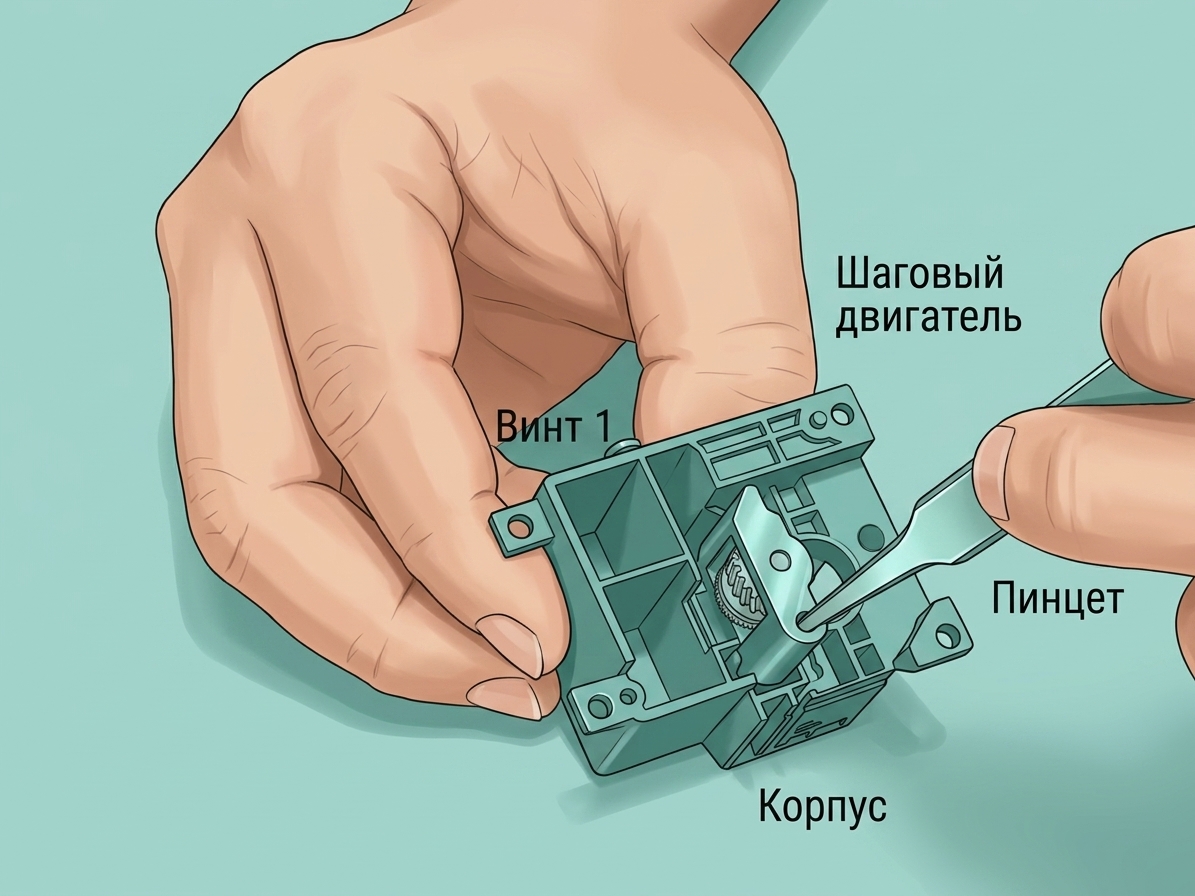

Снимите прижимной блок, приводную шестерню экструдера и другие аксессуары с передней крышки экструдера.

Сборка экструдера

Шаг 1: Установка шестерни экструдера на переднюю крышку экструдера

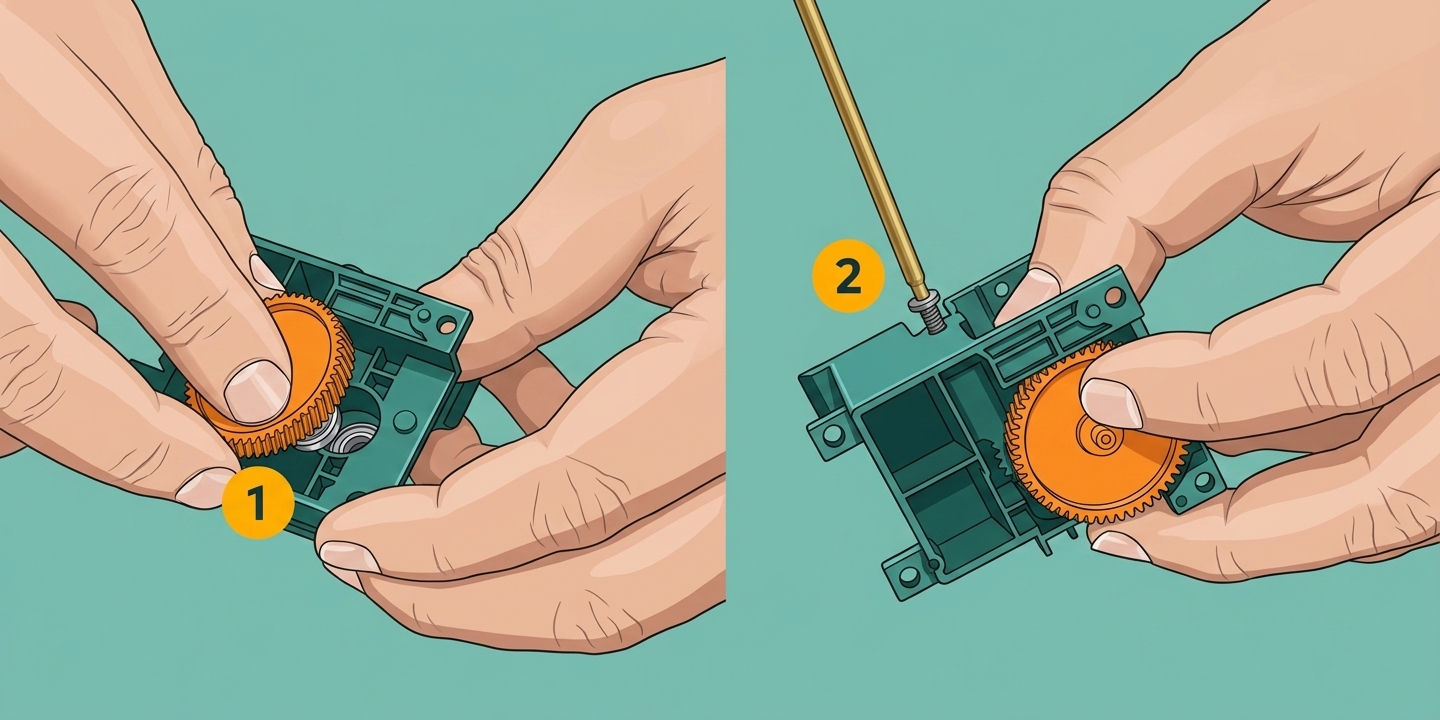

Установите приводную шестерню экструдера на переднюю крышку экструдера.

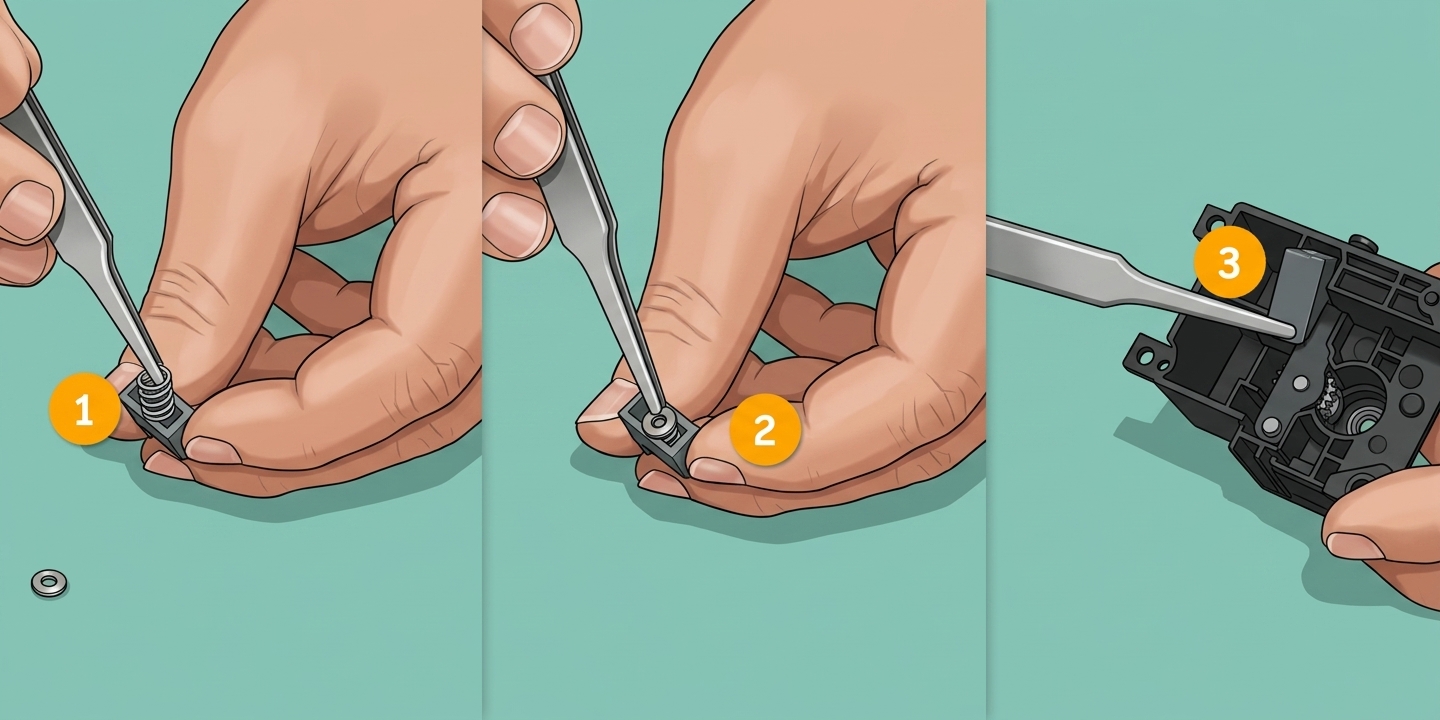

Установите пружину и металлическую торцевую крышку в прижимной блок, рядом с приводной шестерней экструдера, и установите прижимной блок на переднюю крышку экструдера.

Установите узел приводной шестерни экструдера и затяните один винт.

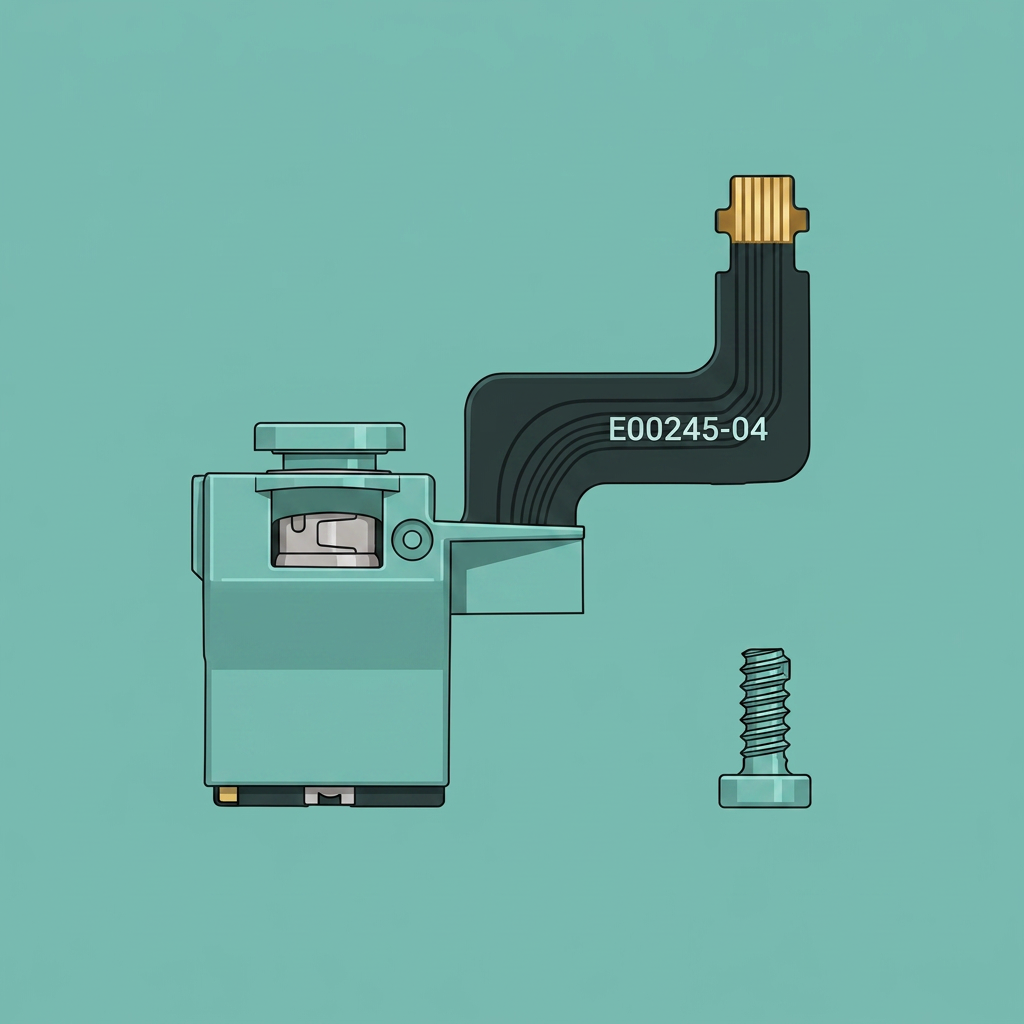

Шаг 2: Установка датчика филамента экструдера

Установите датчик филамента экструдера на экструдер и затяните два винта.

Шаг 3: Установка узла экструдера

Установите экструдер на каретку инструментальной головки.

Затяните четыре винта.

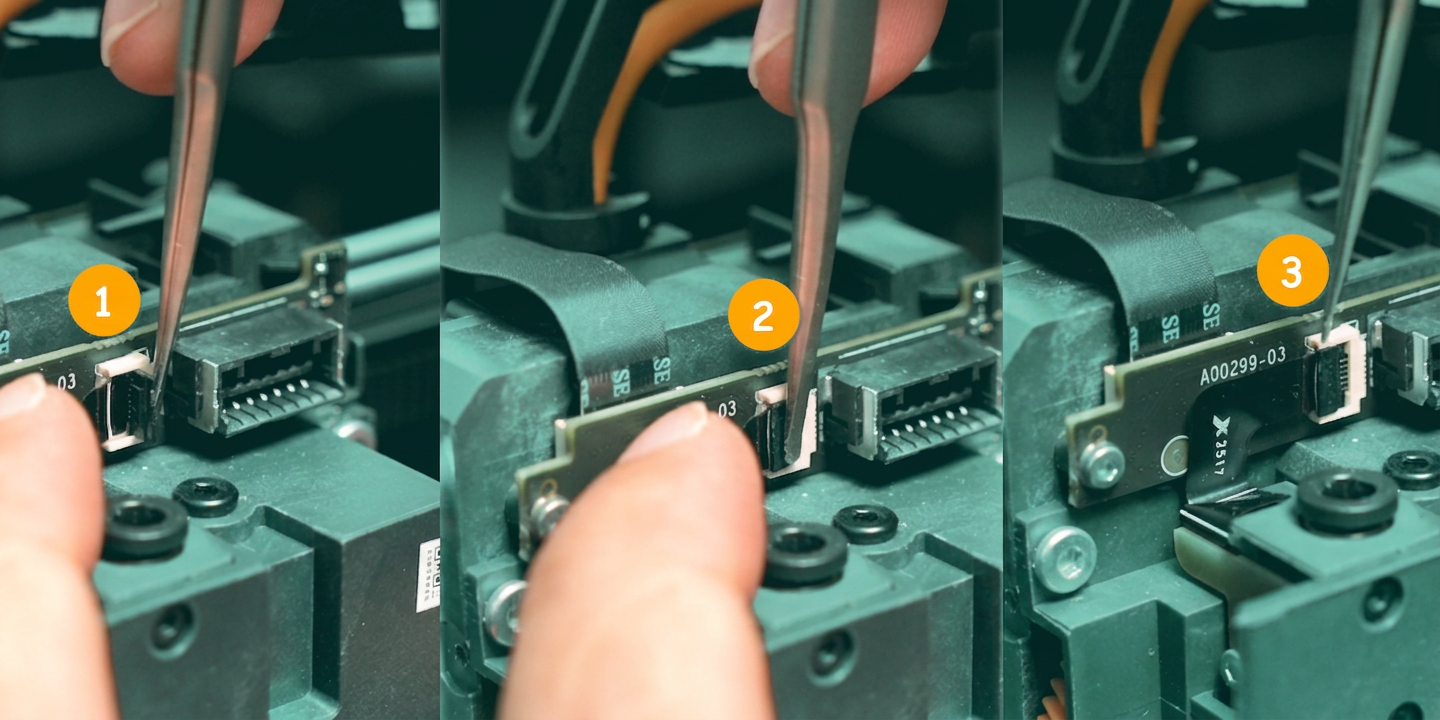

Подключите кабель датчика филамента экструдера к разъему на плате интерфейса экструзии. Закройте разъем и нажмите крышку разъема вниз, пока она плотно не закроет гибкий кабель.

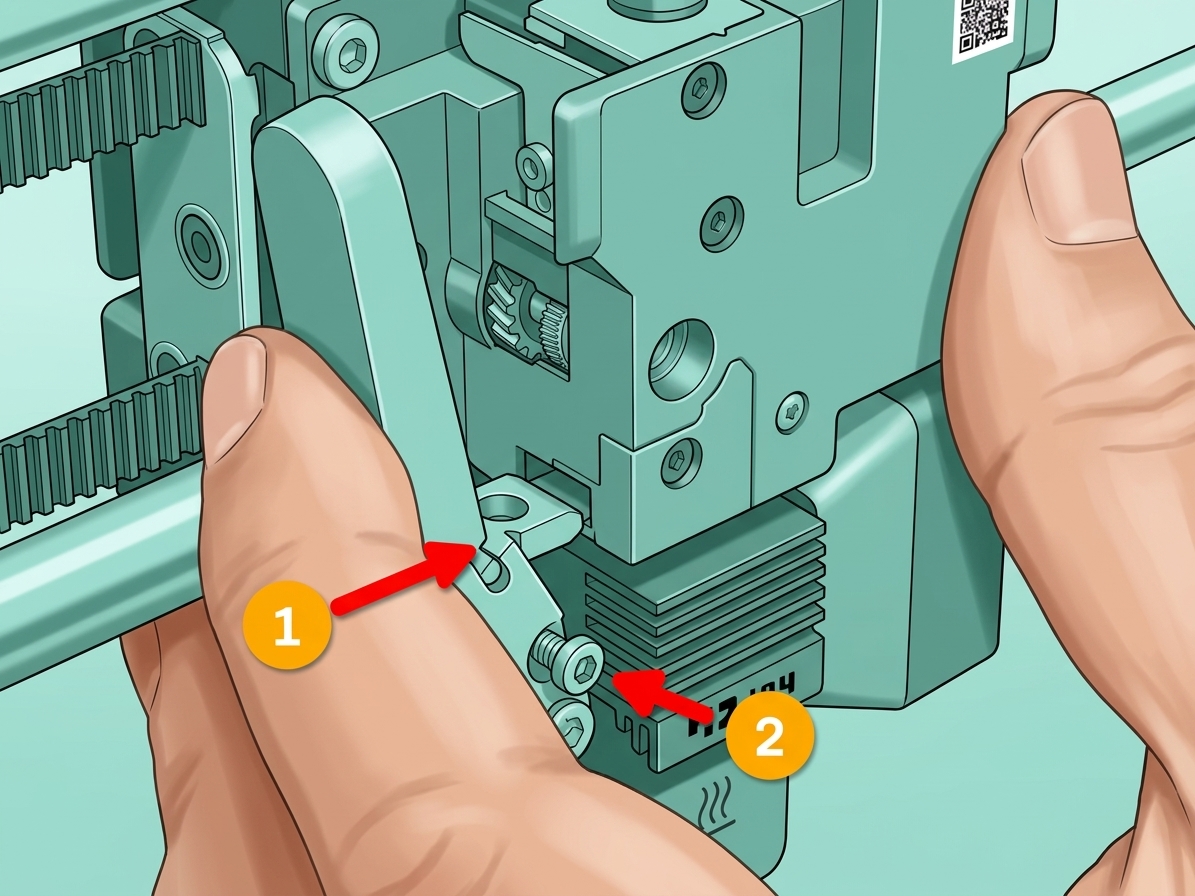

Шаг 4: Установка ножа

Возьмите ручку ножа в руку, вставьте нож в экструдер вдоль паза для ножа экструдера и затяните винт ручки шестигранным ключом.

Шаг 5: Установка корпуса инструментальной головки

См. инструкции поЗамене корпуса инструментальной головкидля установки корпуса инструментальной головки.

Проверка функциональности

• Убедитесь, что ручка перемещается плавно.
• Включите питание и проверьте, что плата датчика филамента экструдера может нормально определять состояние филамента.
• Включите питание и убедитесь, что экструдер может нормально приводиться в действие двигателем экструдера.
