Руководство по замене датчика температуры камеры для P2S

Датчик температуры камеры

Датчик температуры камеры представляет собой NTC с фиксированным кронштейном, установленный внутри передней балки принтера и предназначенный для измерения температуры внутри камеры принтера.

В комплект аксессуаров входят:

1. Датчик температуры камеры * 1
2. Винт BT3x6 * 2

Когда использовать это руководство

1. Кабель подключения датчика температуры камеры поврежден.
2. Ошибка температуры камеры.

Необходимые инструменты и материалы

1. Новый датчик температуры камеры
2. Шестигранный ключ H2.0

Предупреждение о безопасности

ВАЖНО!

Всегдаотключайте питание и отсоединяйте кабель питанияна принтере перед выполнением работ по техническому обслуживанию. Несоблюдение этого правила означает, что существуетриск поражения электрическим током, короткого замыкания и поврежденияпринтера или окружающей области.

Когда задача технического обслуживания требует включения принтера, используйтеизолированные перчаткидля безопасности и проявляйте особую осторожностьчтобы не зажать, повредить или оказать давление налюбые оголенные провода, разъемы или платы. Кроме того, сопло может быть очень горячим, поэтому никогда не касайтесь его открытыми участками кожи.

Если у вас возникли вопросы или опасения, связанные с вышеуказанным или шагами в этом руководстве, пожалуйста,откройте новую заявку на нашей странице поддержкидля получения помощи.

Снятие датчика температуры камеры

Шаг 1: Отсоединение кабелей

Откройте крышку платы AP со стороны доступа, затем отсоедините кабель датчика температуры камеры от платы AP.

Шаг 2: Снятие датчика температуры камеры

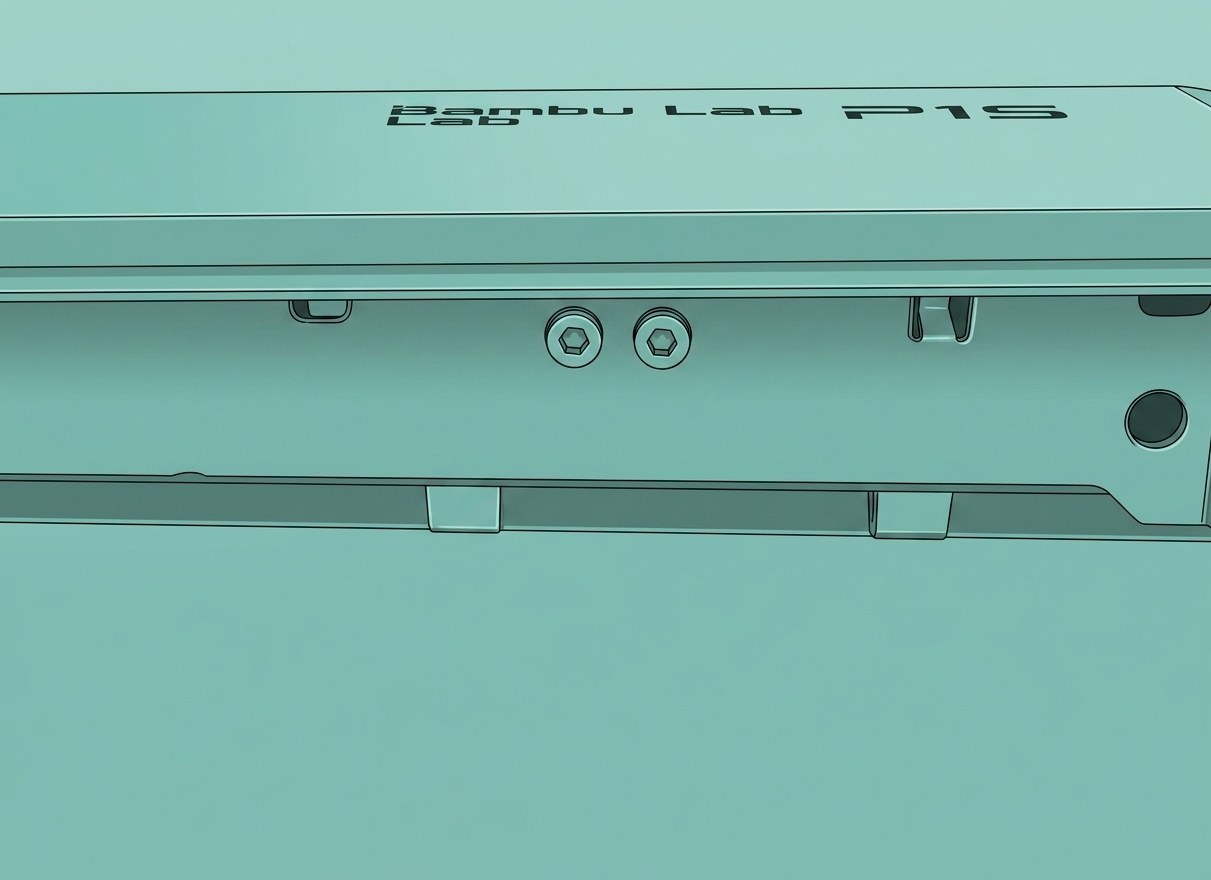

Найдите датчик температуры камеры внутри передней поперечной балки. Открутите два винта (BT3x6) с помощью шестигранного ключа H2.0, затем снимите датчик.

Установка датчика температуры камеры

Шаг 1: Установка датчика температуры камеры

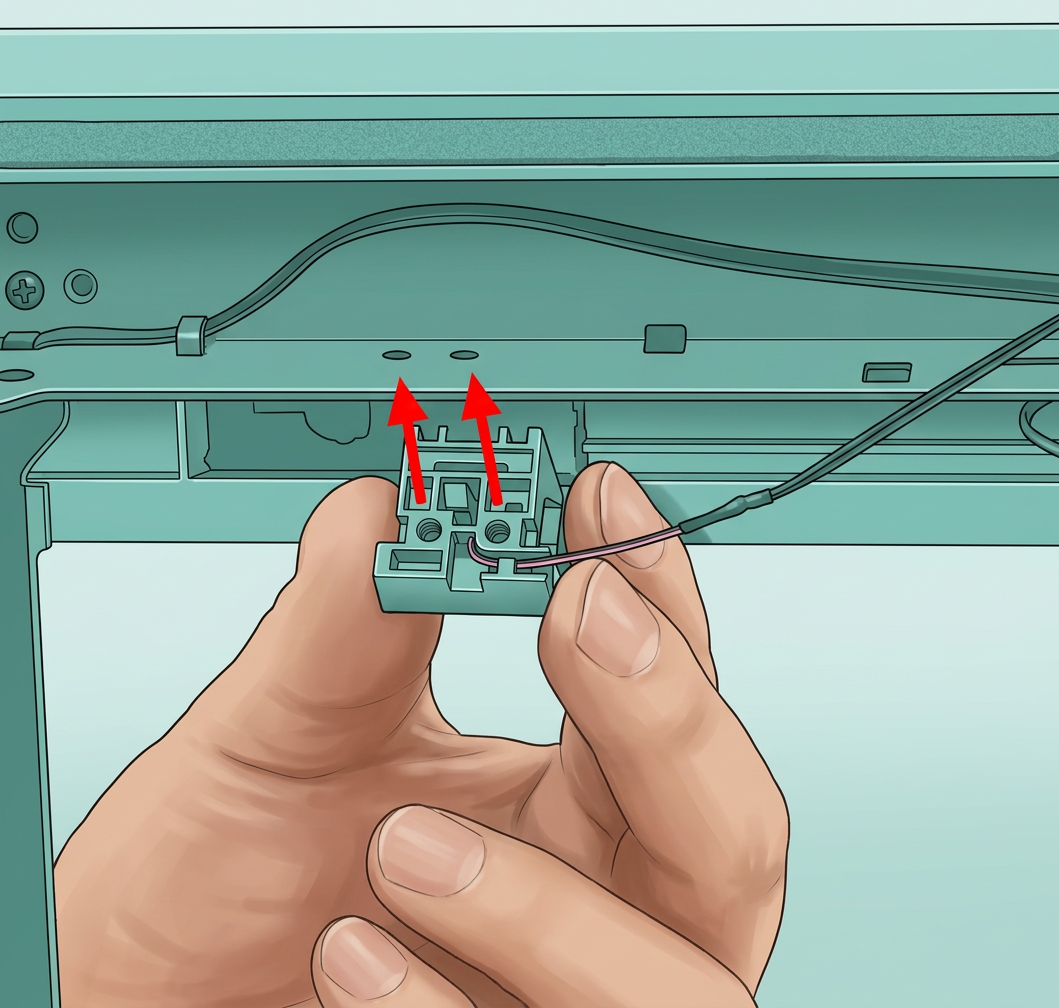

Выровняйте новый датчик температуры камеры с отверстиями для винтов на балке принтера и затяните два фиксирующих винта (BT3x6) с помощью шестигранного ключа H2.0.

Пожалуйста, удерживайте датчик температуры камеры на месте при затягивании первого винта, затем затяните оба винта вместе.

Шаг 2: Подключение кабелей

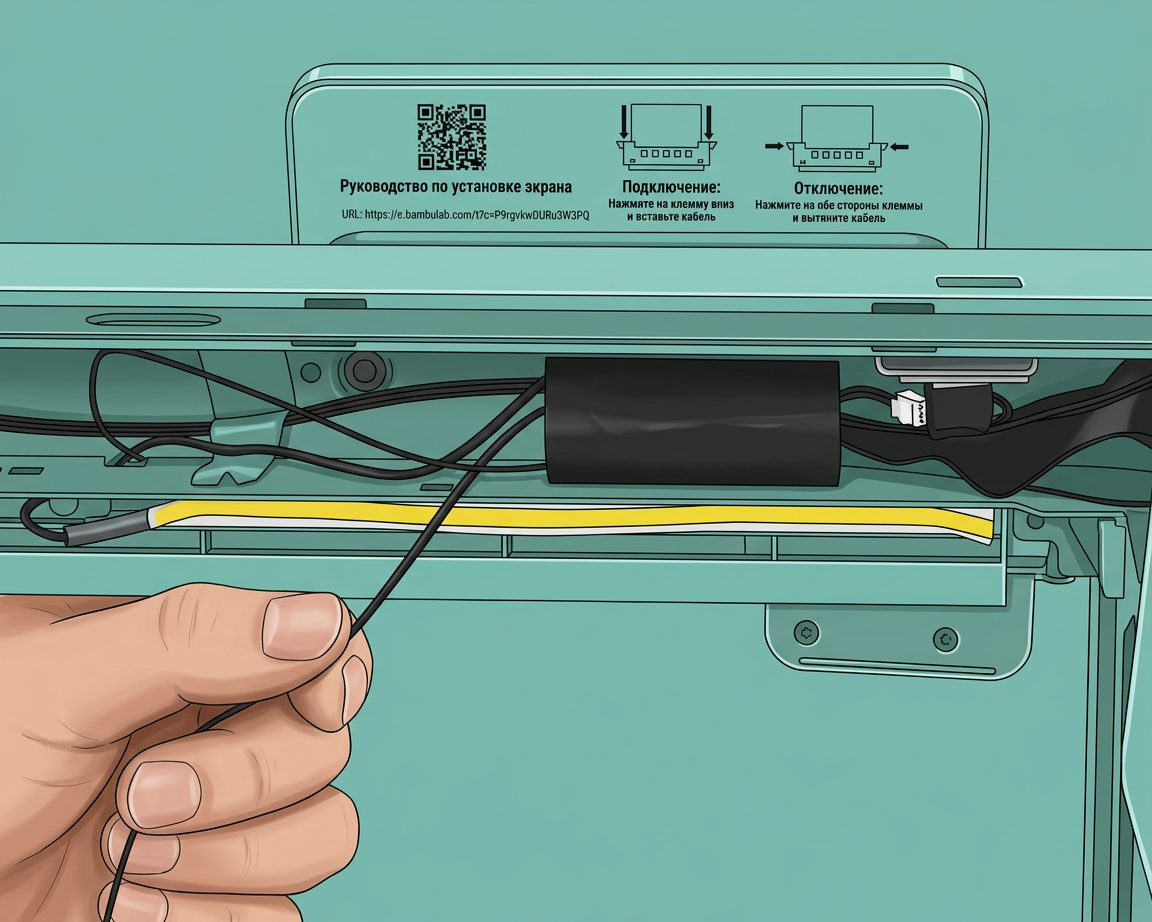

Проложите кабель датчика температуры камеры вдоль поперечной балки к стороне платы AP, подключите его к плате AP и снова закрепите крышку платы AP со стороны осмотра.

Проверка работоспособности

Подключите блок питания и включите принтер, затем проверьте, нормальна ли температура камеры.
