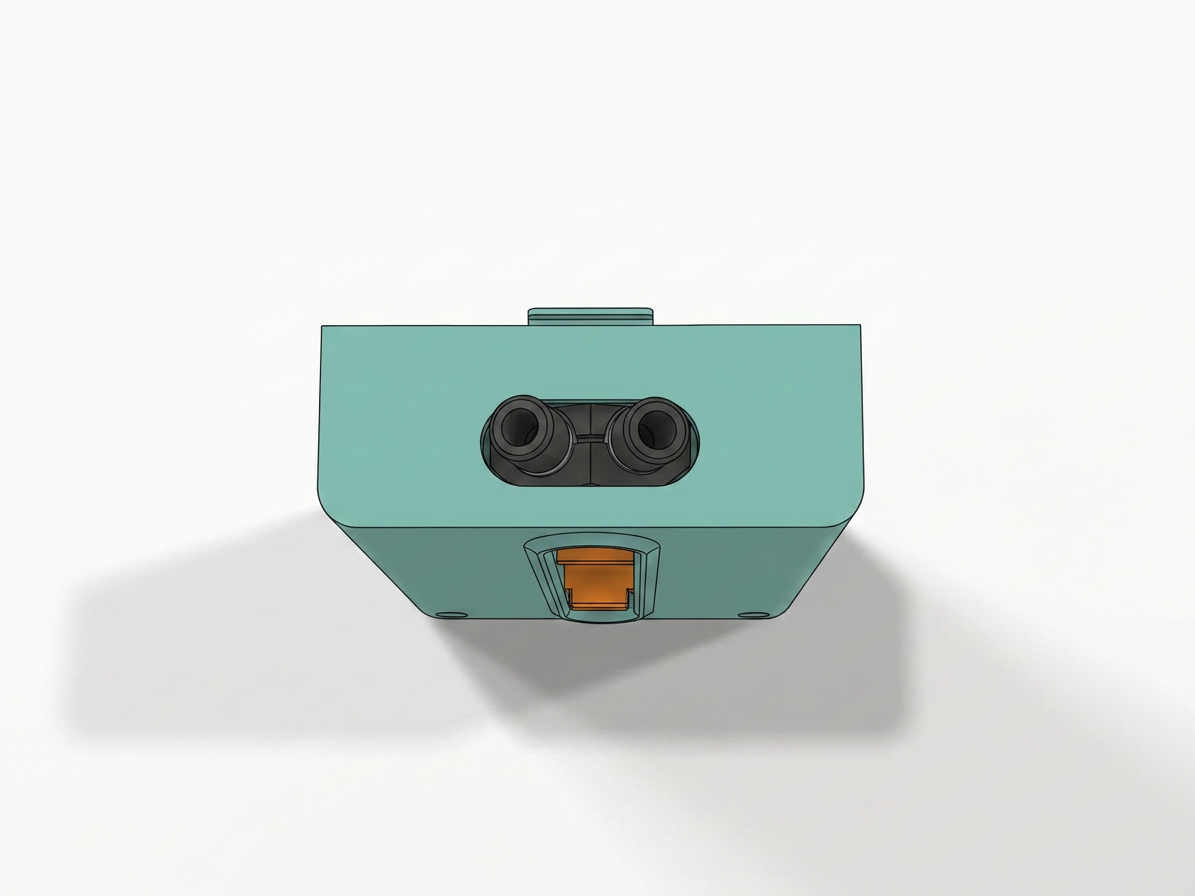

filament-buffer">Пневматический соединитель (буфер филамента P2S)
Пневматические соединители на буфере филамента P2S такие же, как те, что используются на рычаге натяжителя принтеров серии H.

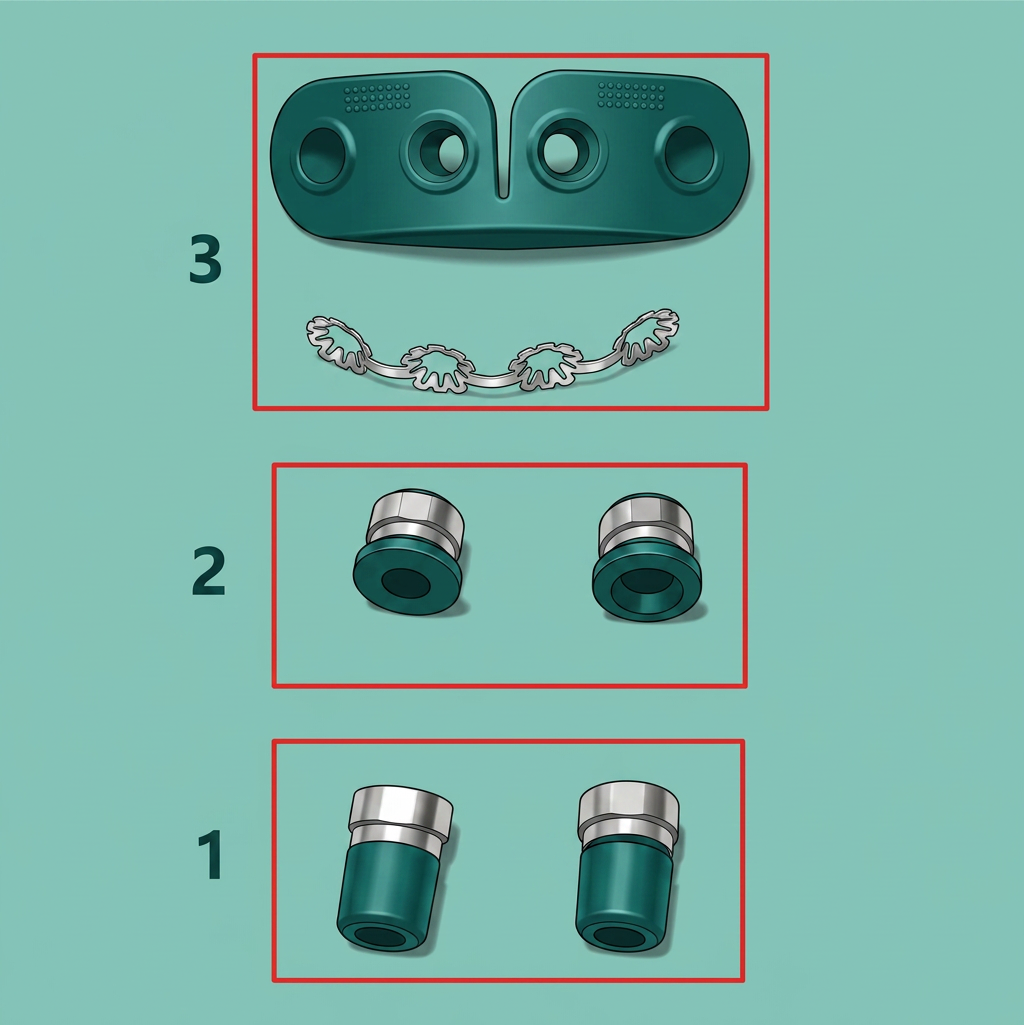

Различные типы пневматических соединителей: расширенные пневматические соединители на буфере филамента P2S, которые требуются в этом руководстве. Стандартные пневматические соединители. Пневматические соединители, используемые во внутреннем блоке AMS 2 Pro.
Когда использовать это руководство

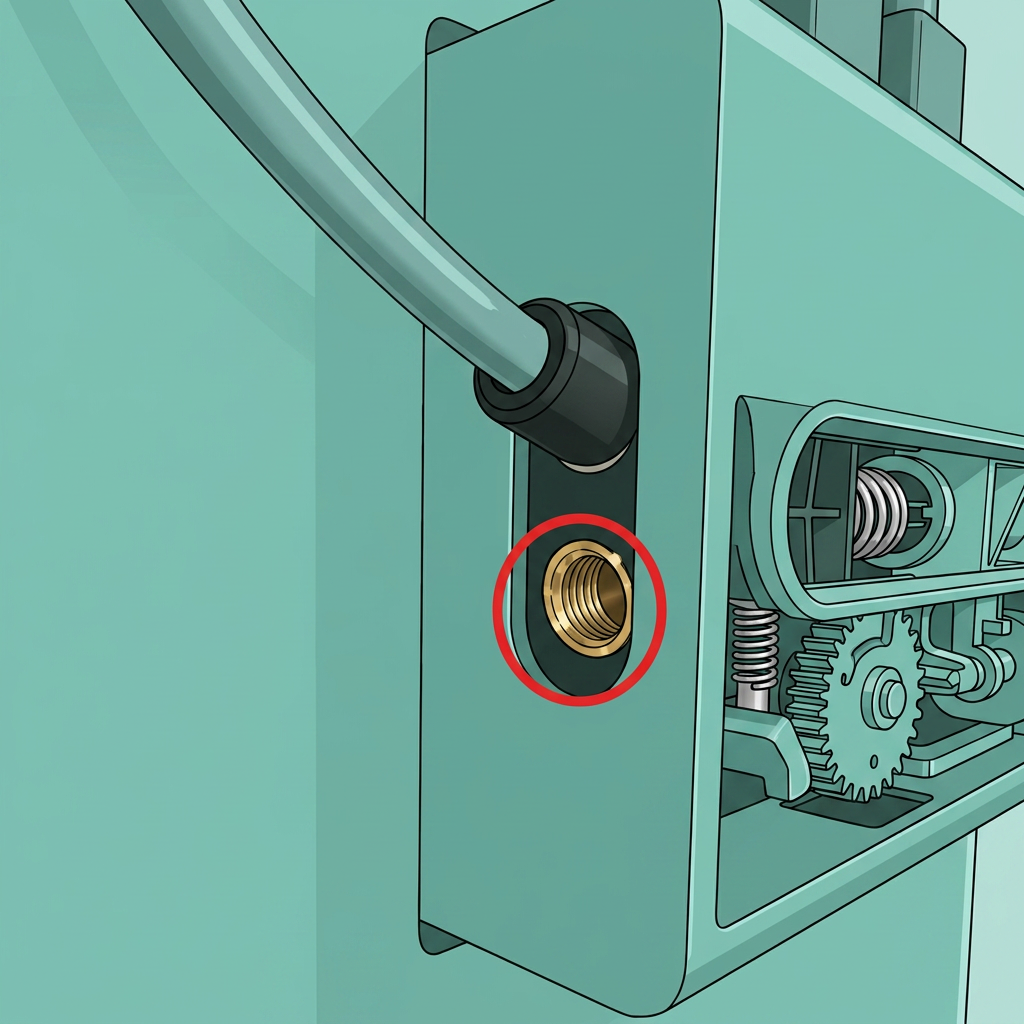

- Пневматические соединители повреждены или отсоединены.
Необходимые инструменты и материалы
-
Пневматические соединители
-
Шестигранный ключ H2.0 и H1.5
-
Плоский магнит (для помощи при разборке и сборке, подготовить самостоятельно)
Предупреждение о безопасности
Крайне важно отключить питание принтера перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности. Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом, с другим металлом или электронными компонентами, пока принтер все еще включен. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем. Поэтому крайне важно выключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений относительно следования этому руководству, создайте новую заявку на нашей Странице поддержки, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Удаление старых пневматических соединителей
Шаг 1: Снимите буфер филамента.

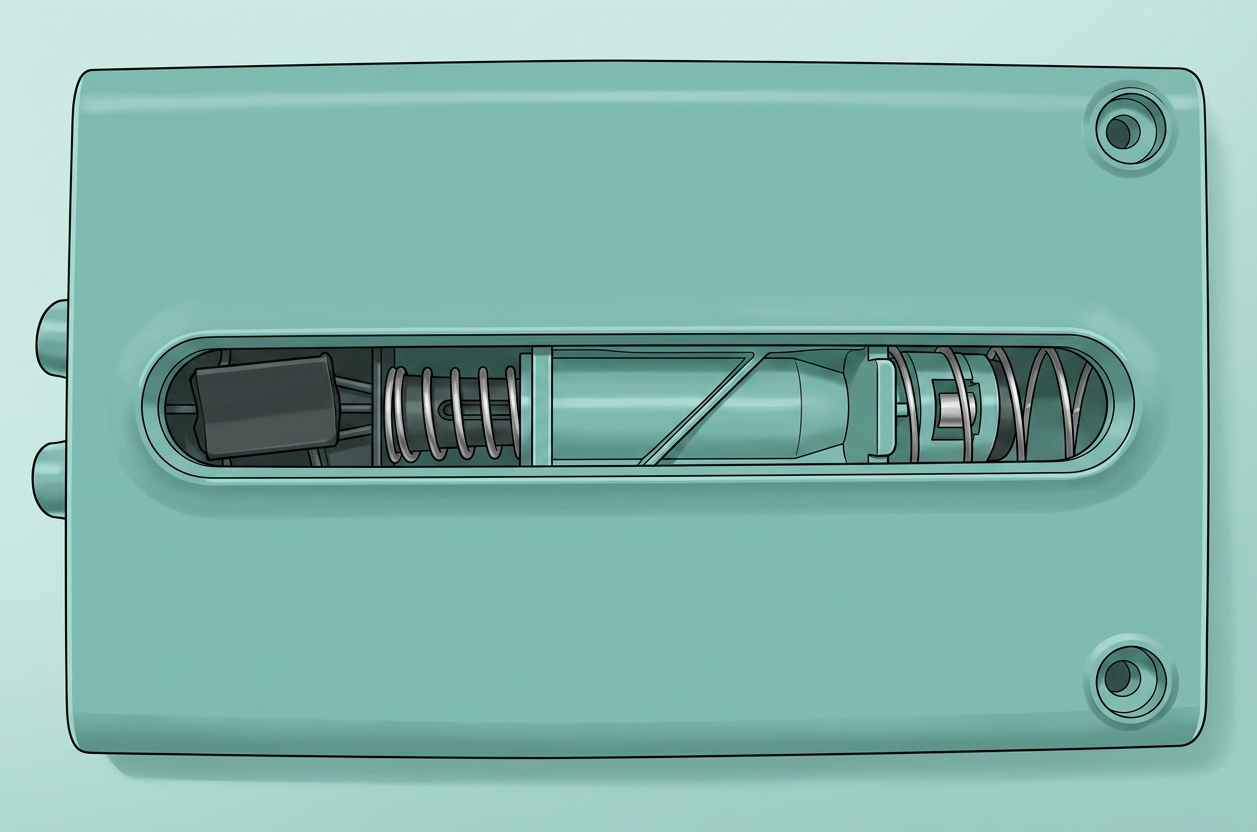

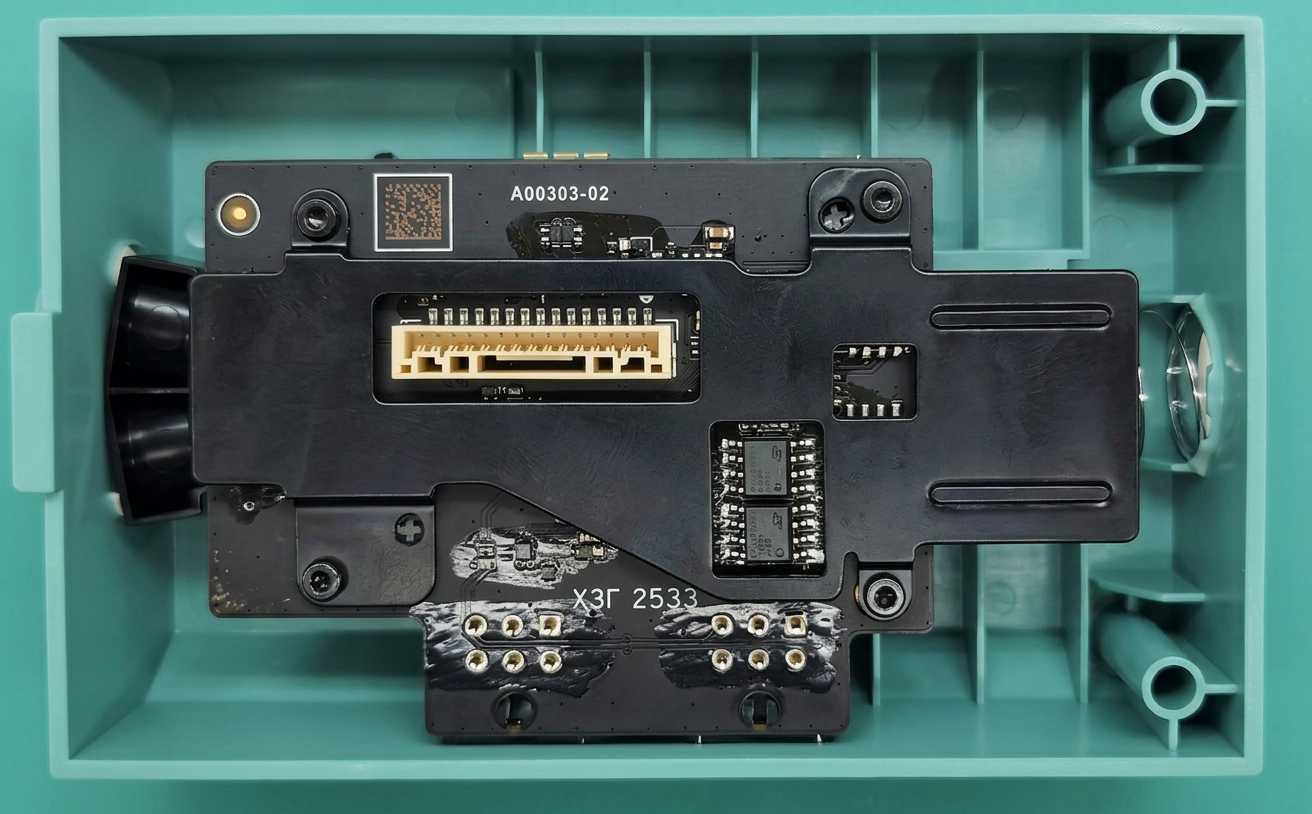

Пожалуйста, обратитесь к руководству по замене буфера филамента для P2S | Bambu Lab Wiki, чтобы снять буфер с принтера. Снятый буфер показан на изображении ниже.
Шаг 2: Снимите черную верхнюю крышку и плату.
Примечание: Пожалуйста, поместите буфер на горизонтальную поверхность для разборки и сборки, чтобы не потерять пружины и магниты под платой после её снятия.

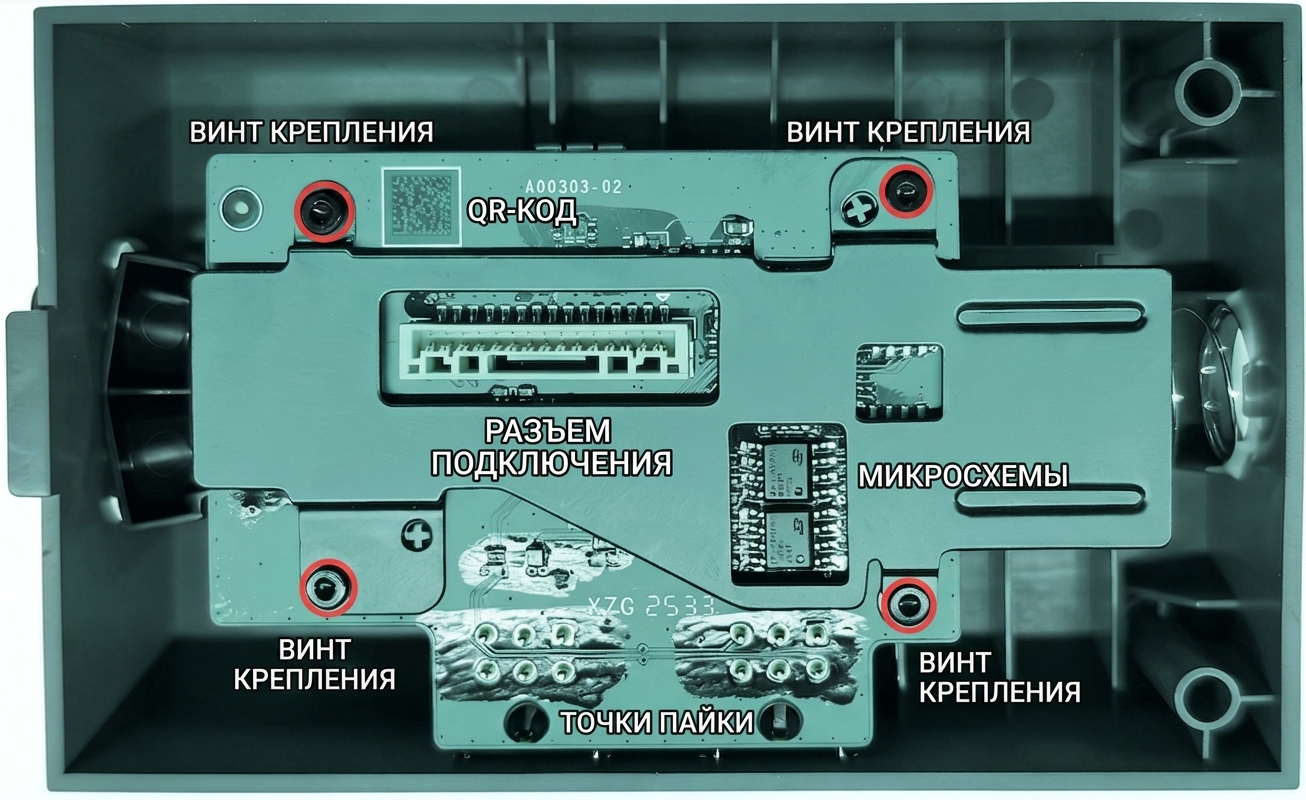

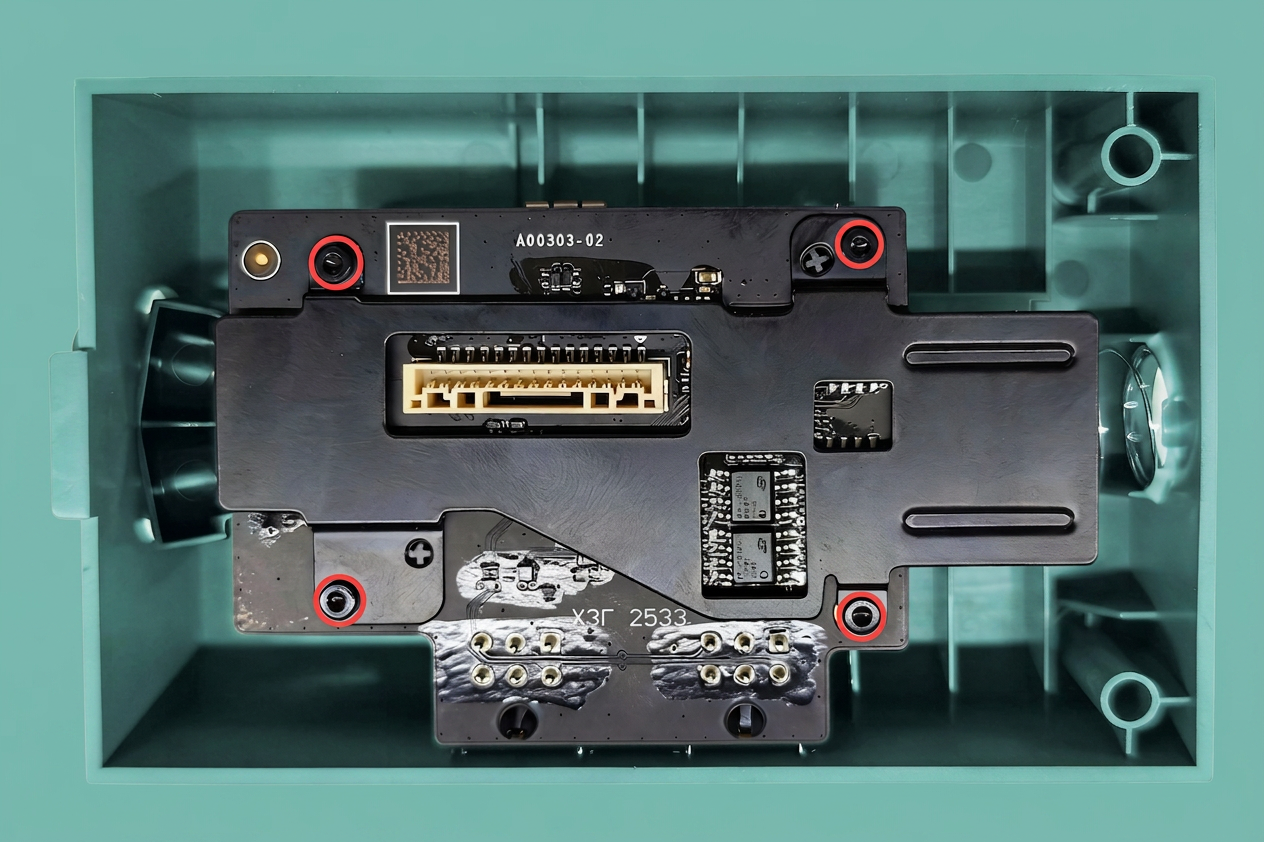

- Используйте шестигранный ключ H1.5, чтобы открутить четыре винта, крепящие черную верхнюю крышку и плату.

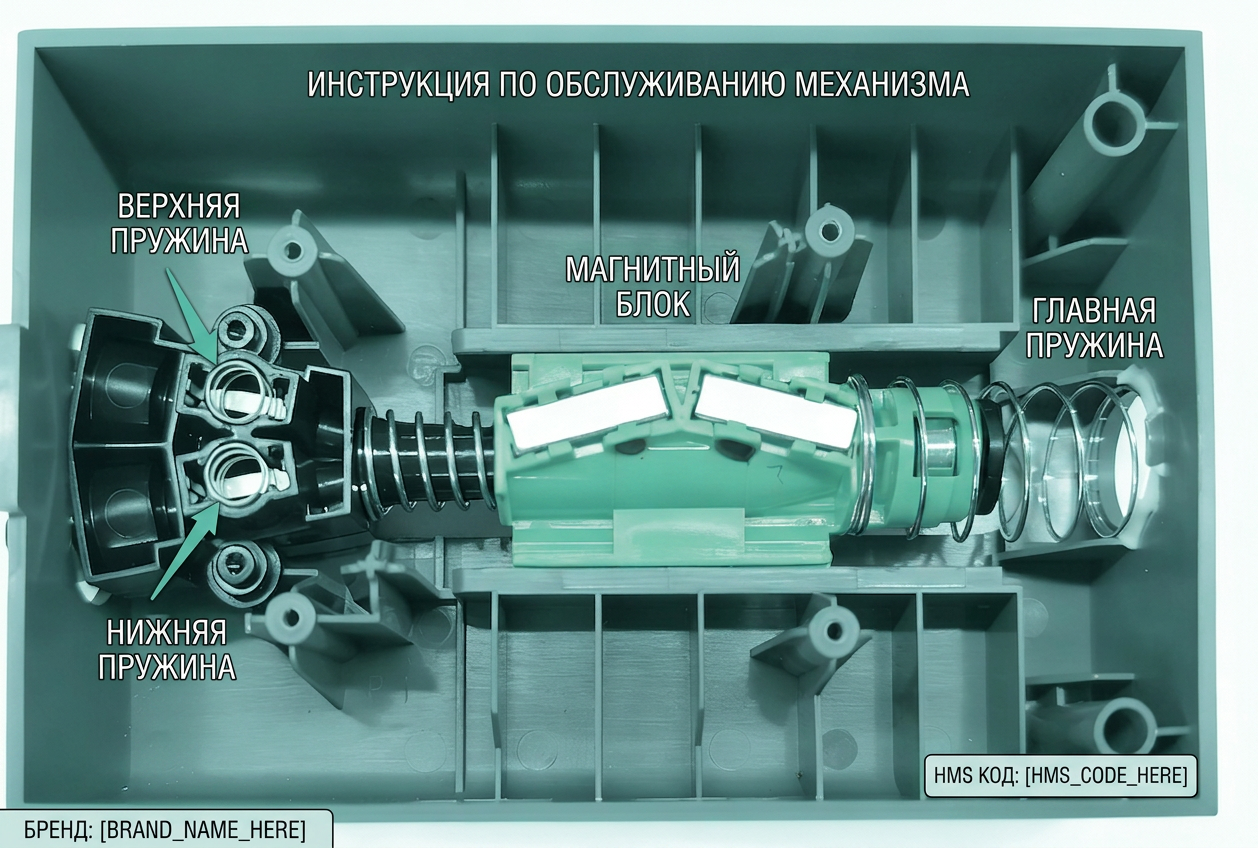

- Сначала снимите черную верхнюю крышку, затем плату. Чтобы не потерять детали, снимите пружину и магнит, указанные красной стрелкой, и надежно их сохраните.
Шаг 3: Снимите пневматические соединители.

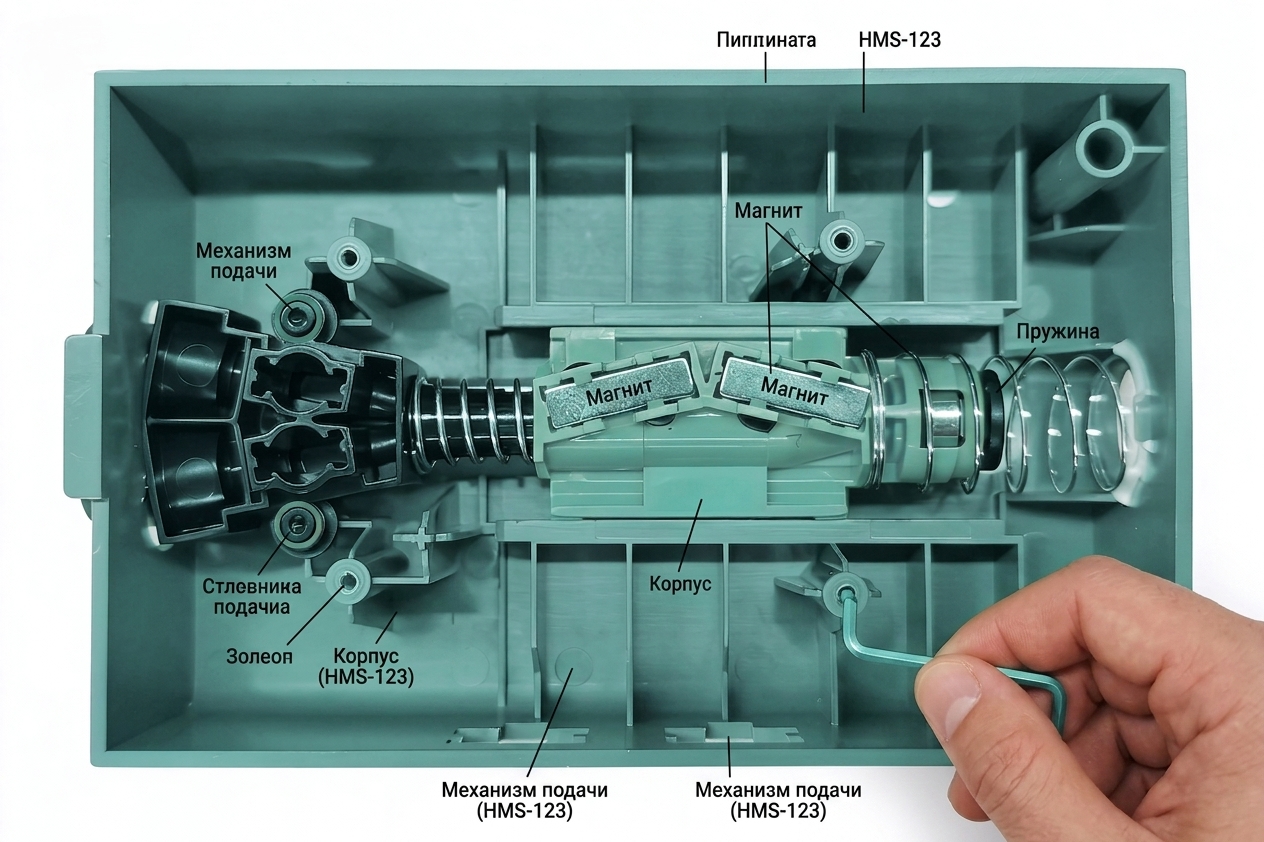

- Используйте шестигранный ключ H1.5, чтобы открутить два винта, крепящие Y-образную направляющую филамента.

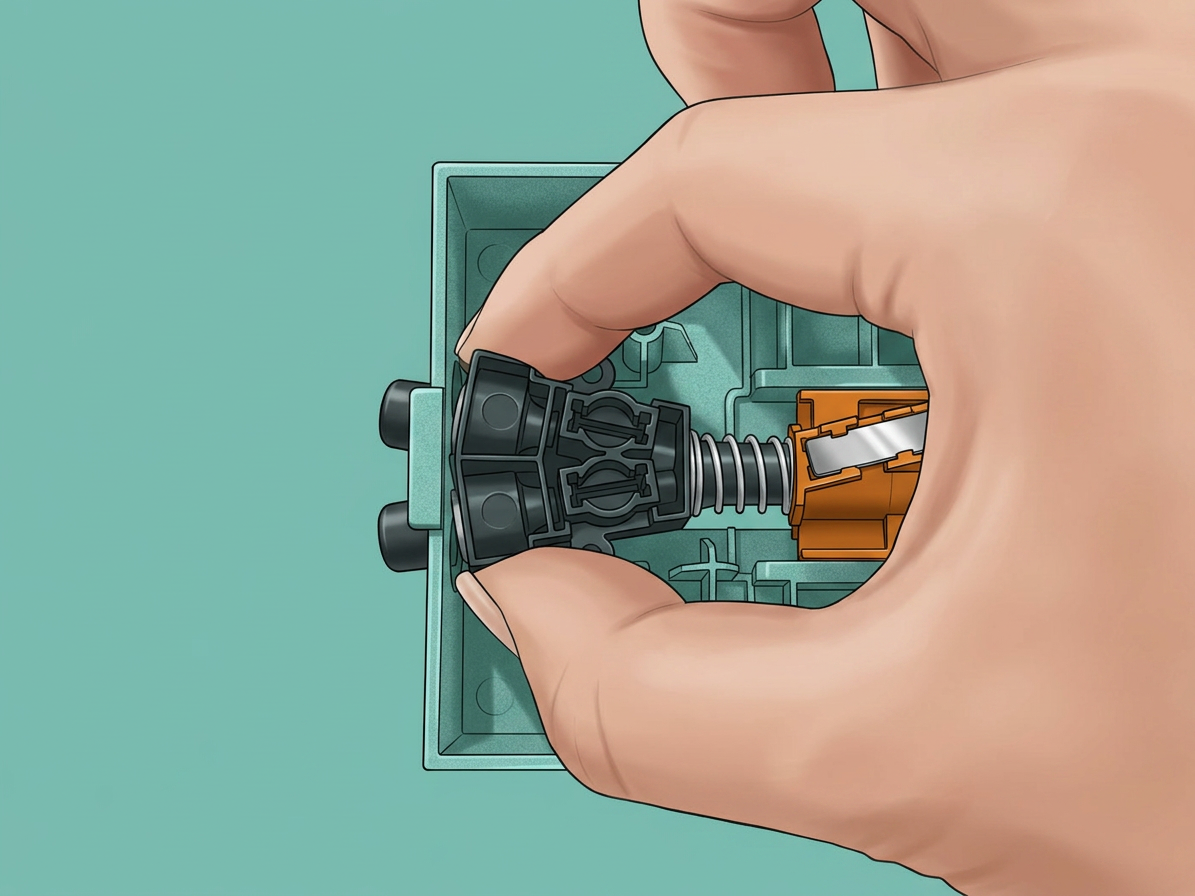

- Надежно удерживайте черную Y-образную направляющую филамента с обеих сторон и аккуратно поднимите верхнюю секцию.
- Вставьте шестигранный ключ или тонкий инструмент в зазор между соединителями.
- Аккуратно раздвиньте направляющую с умеренным усилием.
Примечание: Избегайте чрезмерного усилия, чтобы не повредить внутренние компоненты.
- Затем соединители можно снять.
Установите новые пневматические соединители
Шаг 1: Установите пневматические соединители обратно.

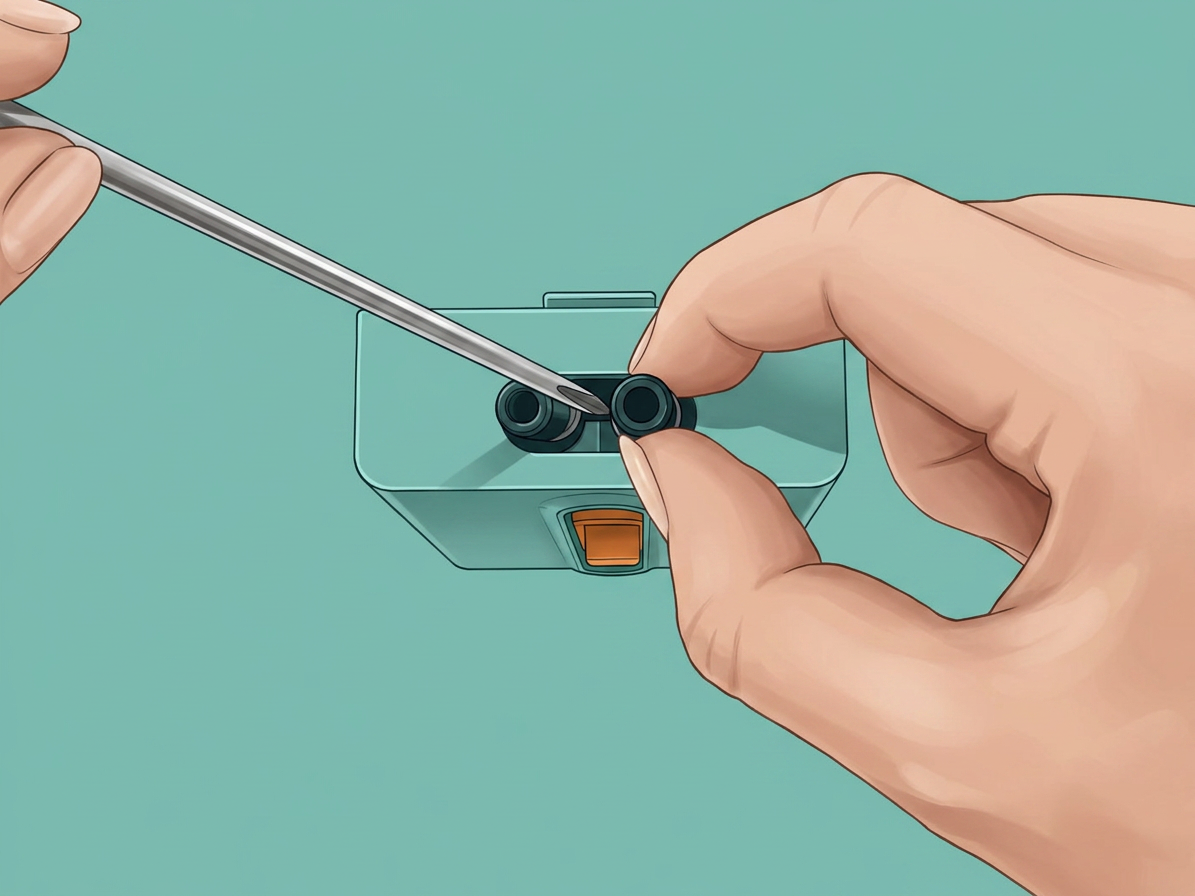

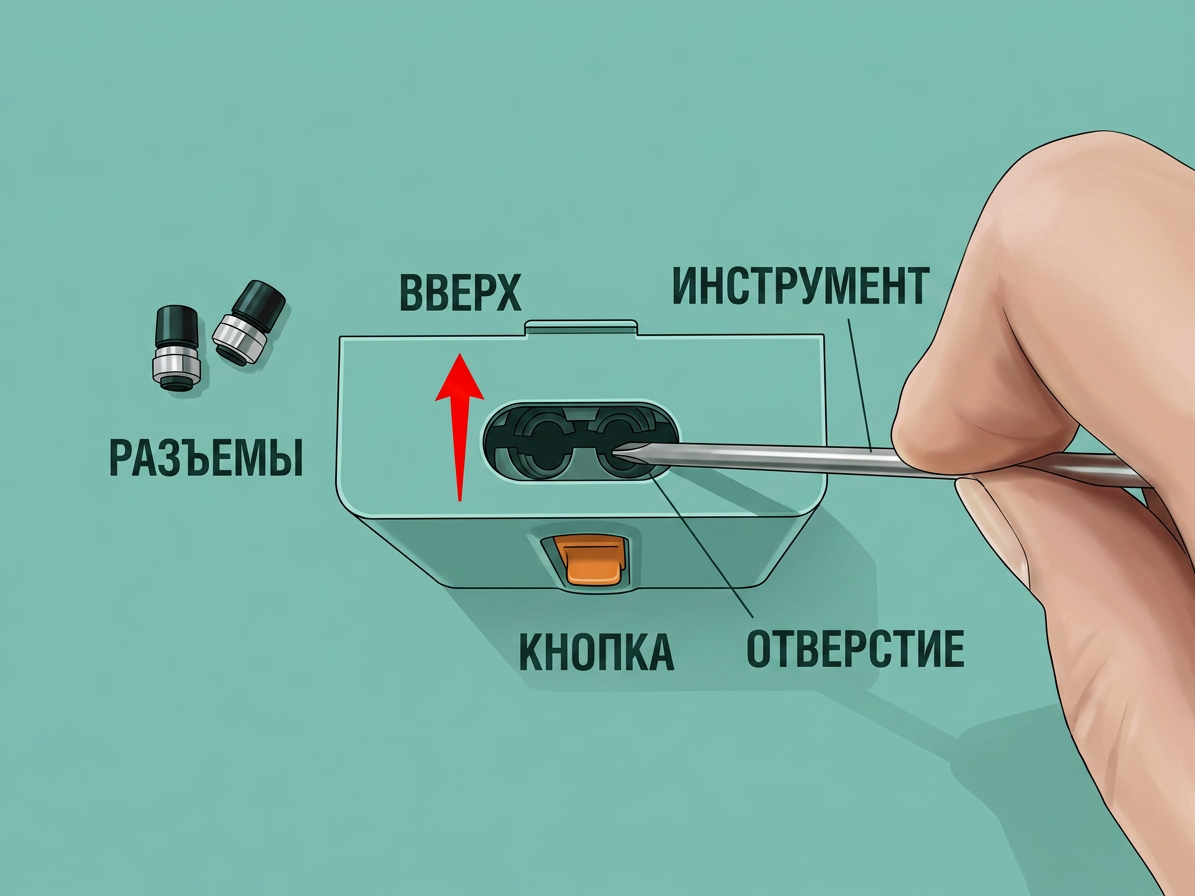

- Вставьте шестигранный ключ или тонкий инструмент в выходное отверстие пути филамента и аккуратно отожмите путь с умеренным усилием.
Примечание: Избегайте чрезмерного усилия, чтобы не повредить внутренние компоненты.
- Затем вставьте пневматические соединители последовательно.
- Используйте шестигранный ключ H1.5 для затяжки двух винтов.
Шаг 2: Установите обратно черную верхнюю крышку и печатную плату.
- Прикрепите вспомогательный магнит к внешней стороне буфера, рядом с двумя пневматическими соединителями на левой стороне.
- С помощью шестигранного ключа установите магнит обратно, обращая внимание на его ориентацию.
- Поместите пружину сверху на магнит.
- Установите обратно печатную плату, а затем черную верхнюю крышку в указанном порядке. Используйте шестигранный ключ H1.5 для затяжки четырех крепежных винтов.
Шаг 3: Установите обратно буфер филамента.
См. Руководство по замене буфера филамента для P2S | Bambu Lab Wiki, чтобы установить буфер обратно на принтер. Подключите AMS к принтеру и установите ПТФЭ-трубки.
Проверка работоспособности

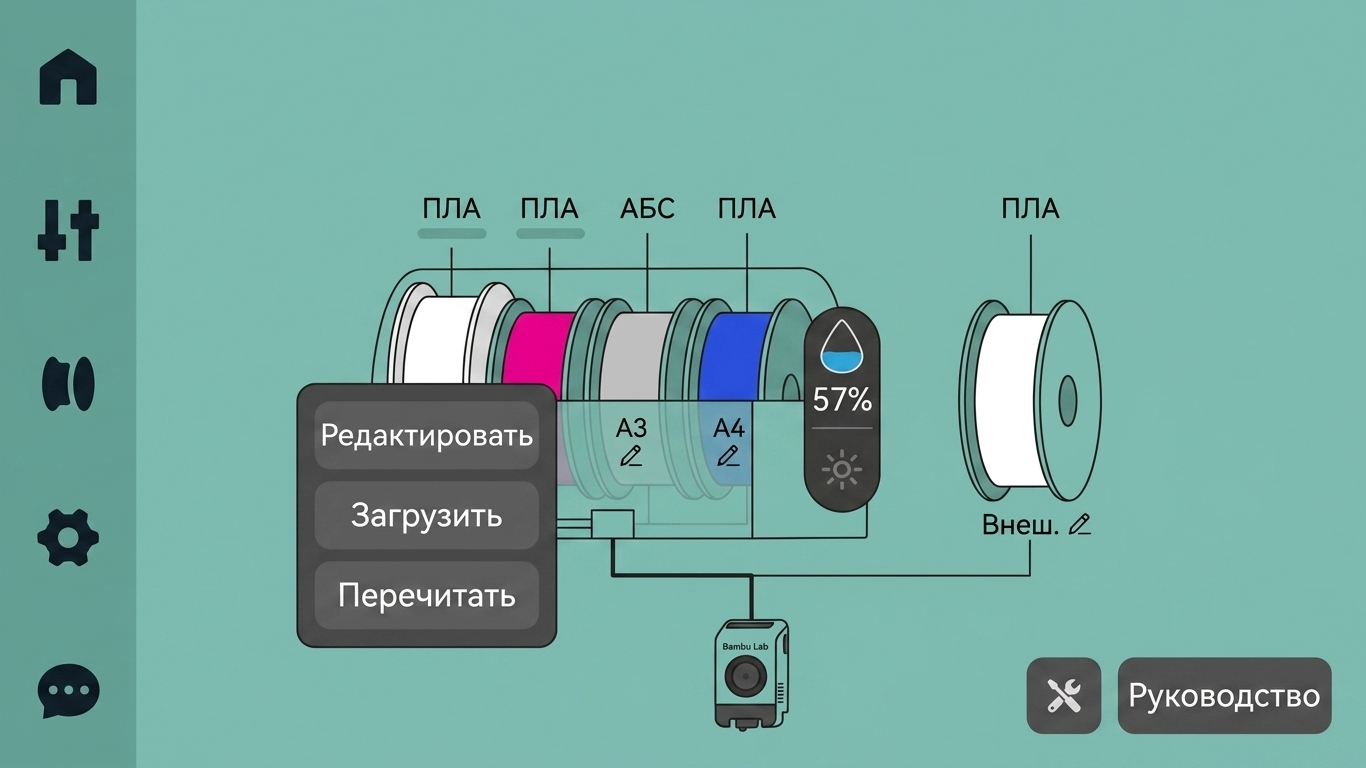

Включите принтер. Загрузите филамент в любой слот AMS, затем нажмите «Загрузить» на экране. После завершения загрузки нажмите «Выгрузить», чтобы выполнить одну операцию выгрузки.
Если загрузка и выгрузка работают нормально, пневматические соединители буфера установлены успешно, и буфер можно использовать как обычно.
В противном случае проверьте подключение всех кабелей. Если ошибки не обнаружены и неисправность сохраняется, обратитесь в службу поддержки Bambu Lab для получения дополнительной помощи.
