Что это такое
Антенна Wi-Fi — это электронный аксессуар, используемый для усиления сигналов беспроводной сети. Антенна Wi-Fi принтеров серии X1 установлена внутри передней крышки и подключена к главной плате AP.
Когда следует использовать это руководство
1. Кабель или разъём антенны Wi-Fi повреждён.
2. Сигнал Wi-Fi нестабилен или слаб, и команда службы поддержки Bambu Lab подтвердила через анализ логов, что проблема связана с антенной Wi-Fi.
Необходимые инструменты и материалы

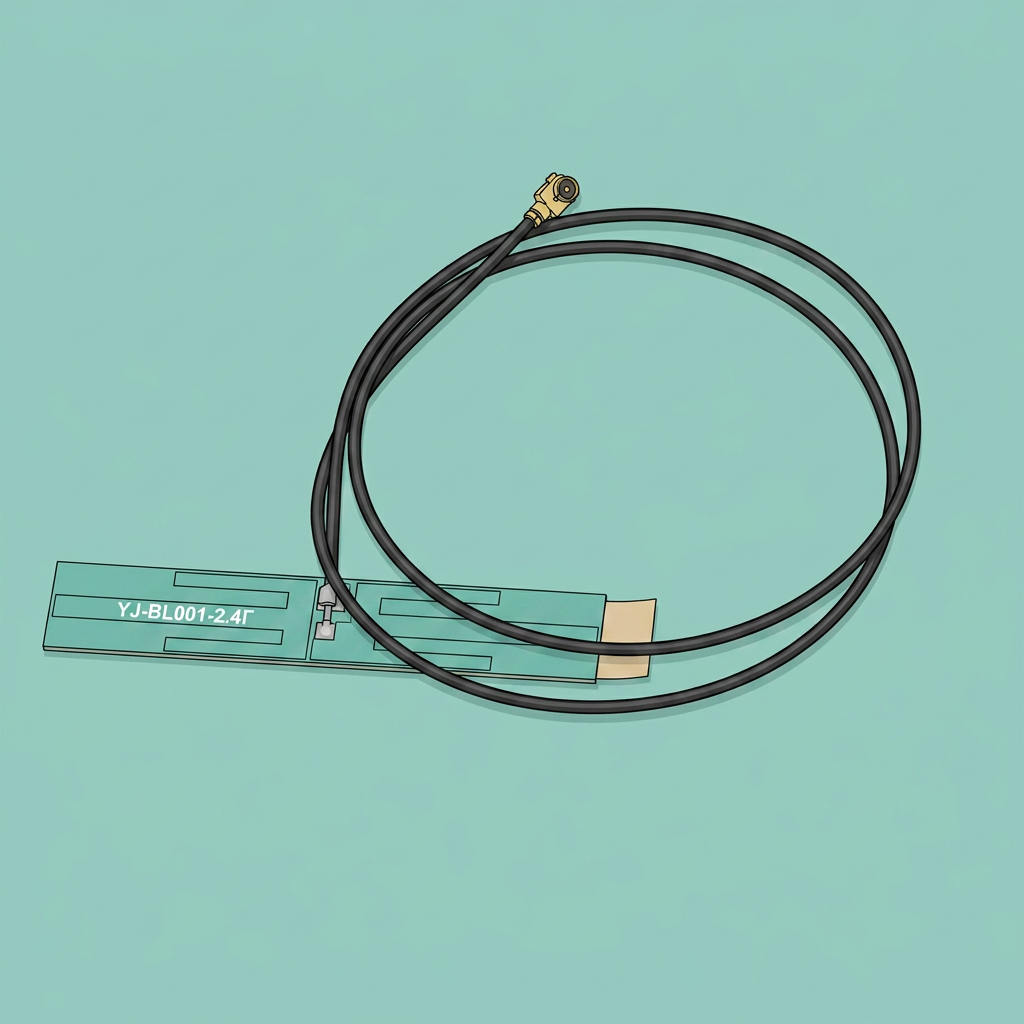

- Новая антенна Wi-Fi
- Фен
- Пинцет (плоский)
- Силиконовый клей
Предупреждение о безопасности и состояние принтера перед началом работы
Перед началом процесса, описанного в этом руководстве, убедитесь, что принтер выключен
Инструкция по выполнению работ
Шаг 1 — Откройте крышку платы AP

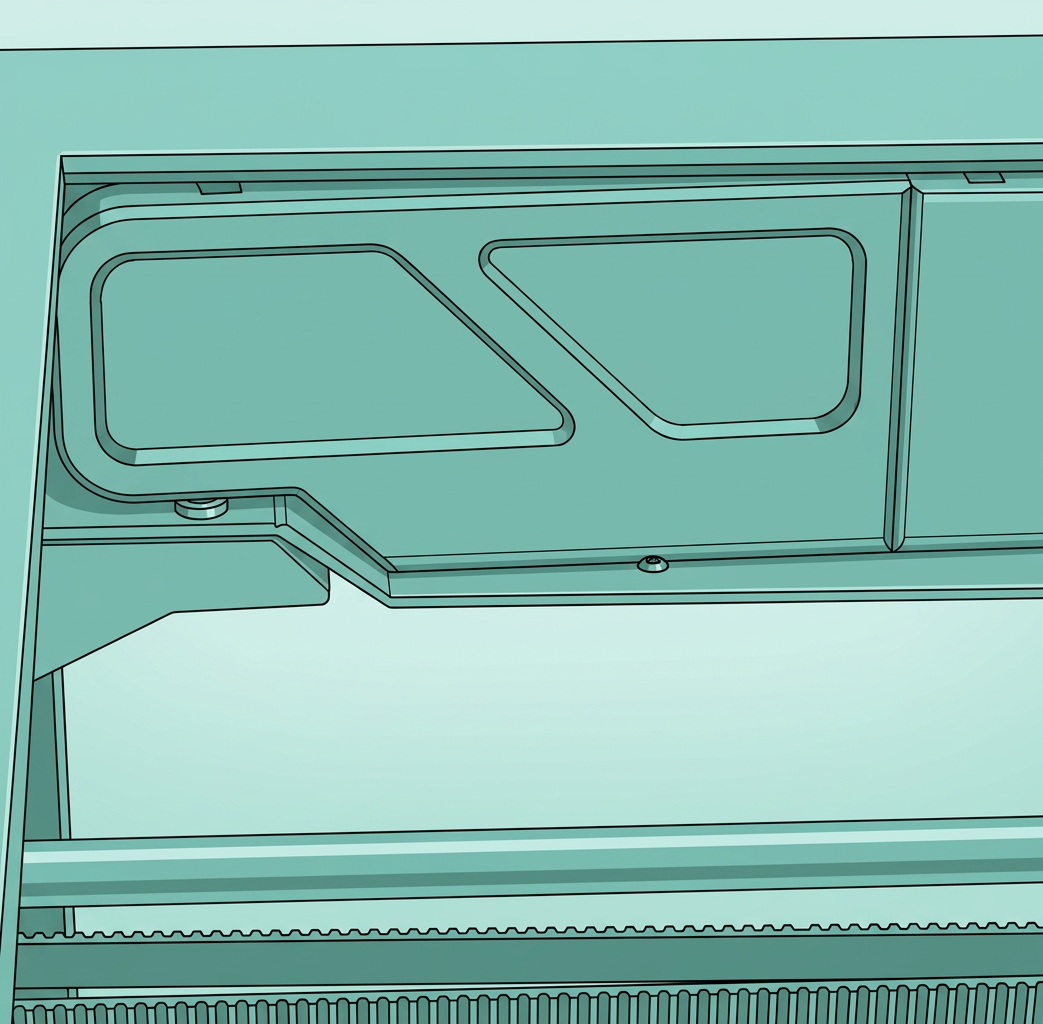

Выключите принтер, отсоедините шнур питания и снимите верхнюю стеклянную крышку. Затем откройте крышку платы AP, как показано на изображениях ниже, которая находится в верхней левой части принтера.
 |
 |
Шаг 2 — Отсоедините кабели

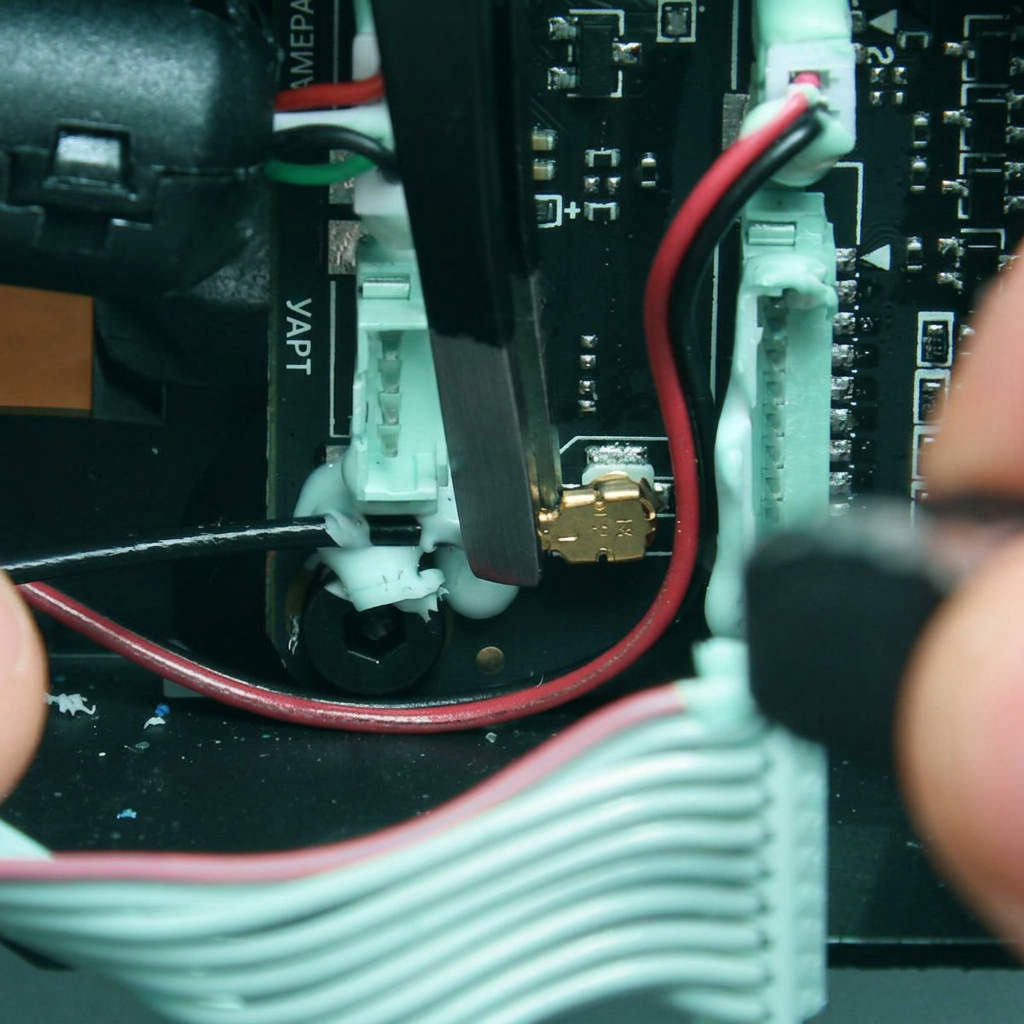

Используйте фен, чтобы размягчить силиконовый клей, фиксирующий разъём; затем отсоедините кабель платы кнопок. После этого удалите часть клея пинцетом и отсоедините кабель Wi-Fi. В конце удалите кабель антенны Wi-Fi.
|
 |
 |
Шаг 3 — Освободите кабели
Последовательно освободите кабель платы кнопок и кабель антенны Wi-Fi от застёжки, обращая внимание на направление застёжек.
 |
 |
Шаг 4 - Удаление Wi-Fi антенны

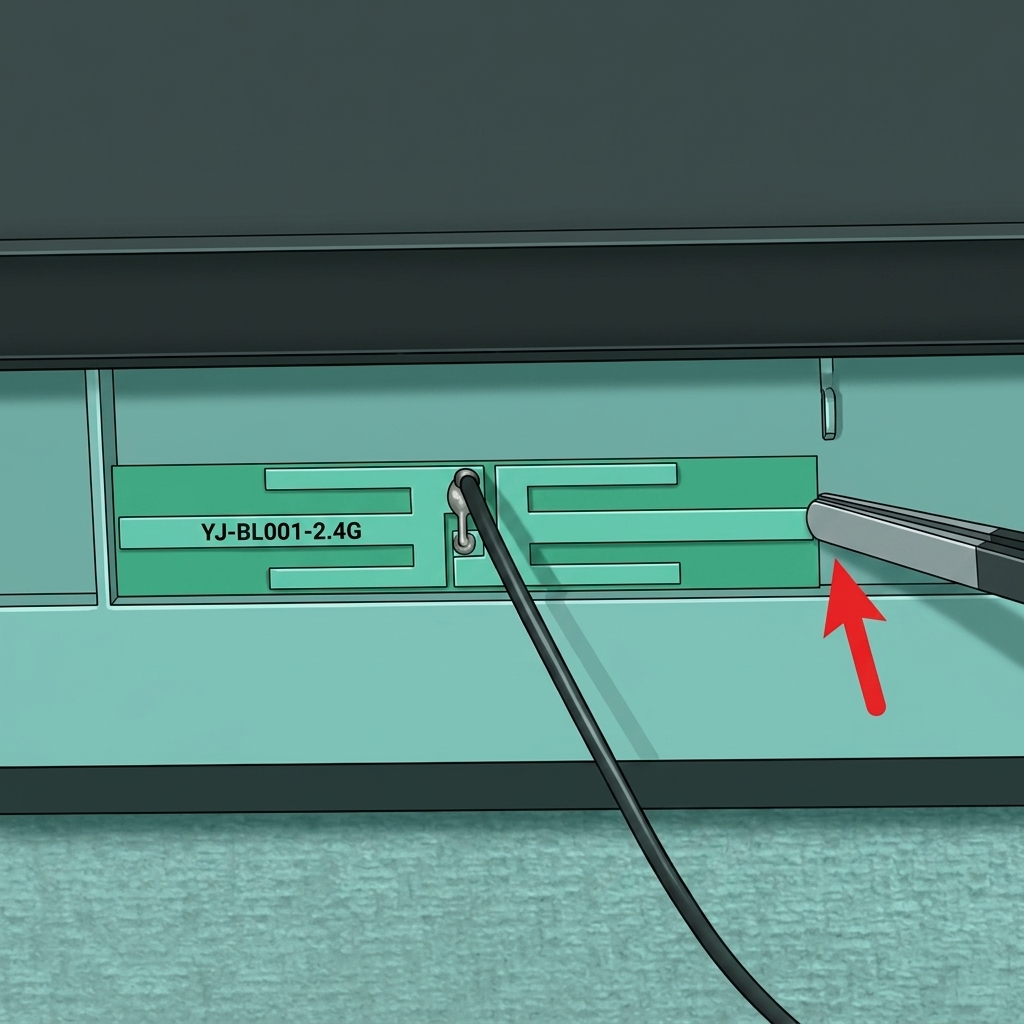

Снимите ленту, удерживающую кабель антенны, затем с помощью пинцета поднимите плату Wi-Fi антенны, закрепленную двусторонним скотчем, и извлеките антенну.
 |
 |
Шаг 5 - Установка Wi-Fi антенны

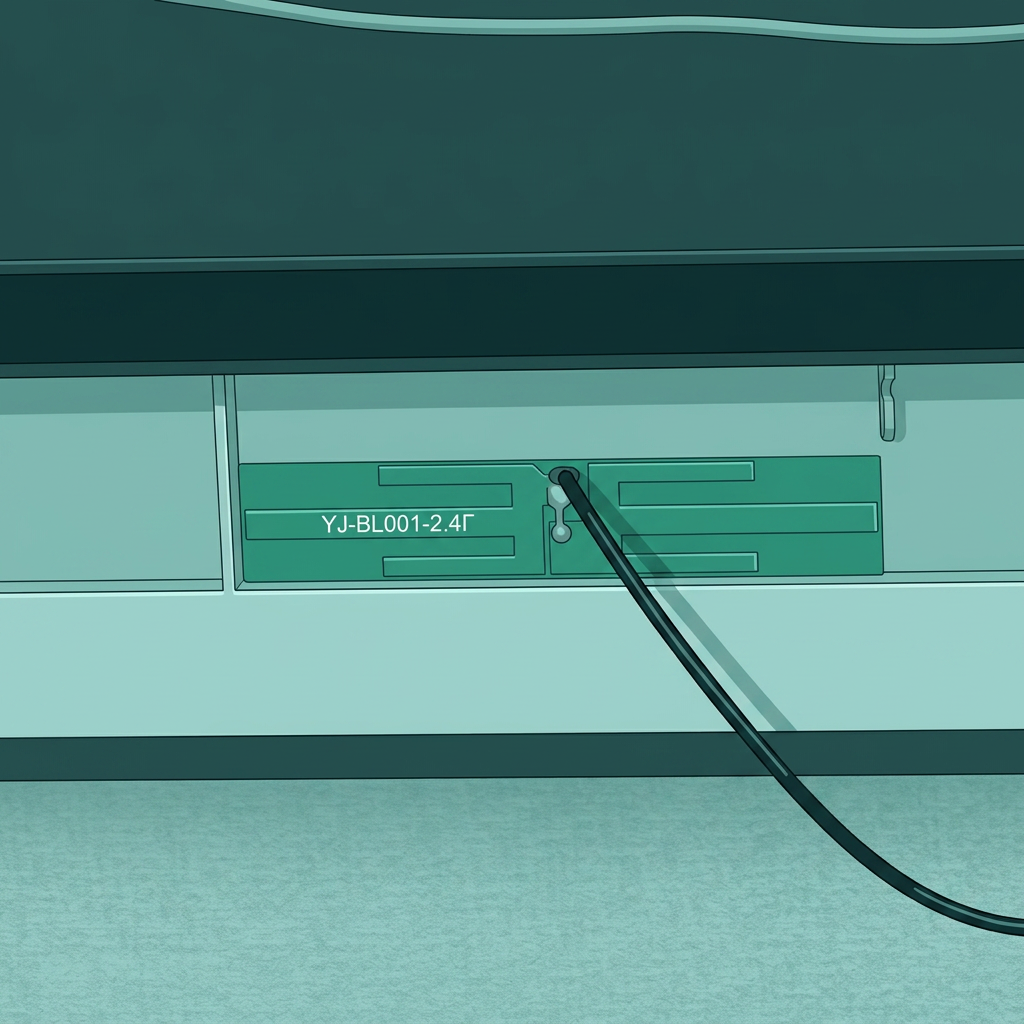

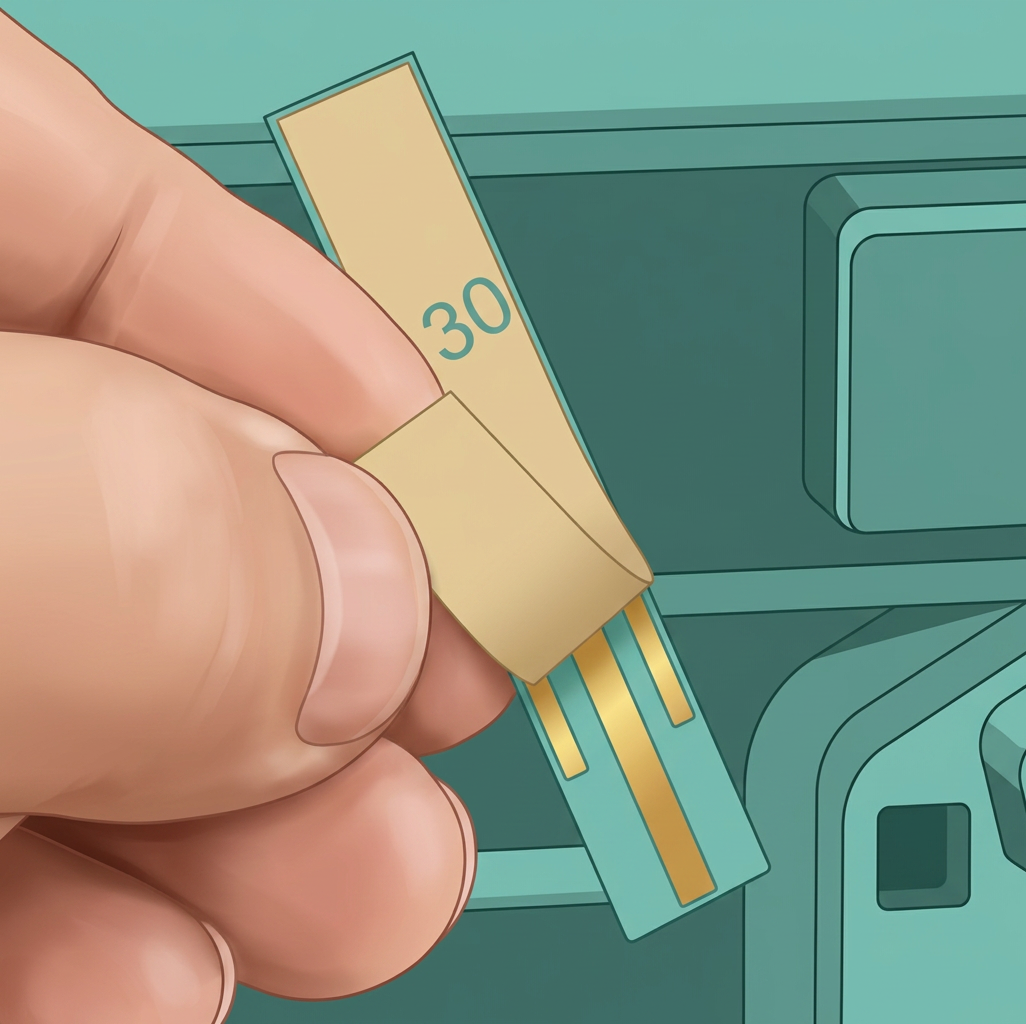

Подготовьте запасную Wi-Fi антенну, снимите защитную наклейку и прикрепите плату антенны к внутренней стороне передней крышки, как показано на рисунке ниже.
 |
 |
Шаг 6 - Крепление кабеля антенны

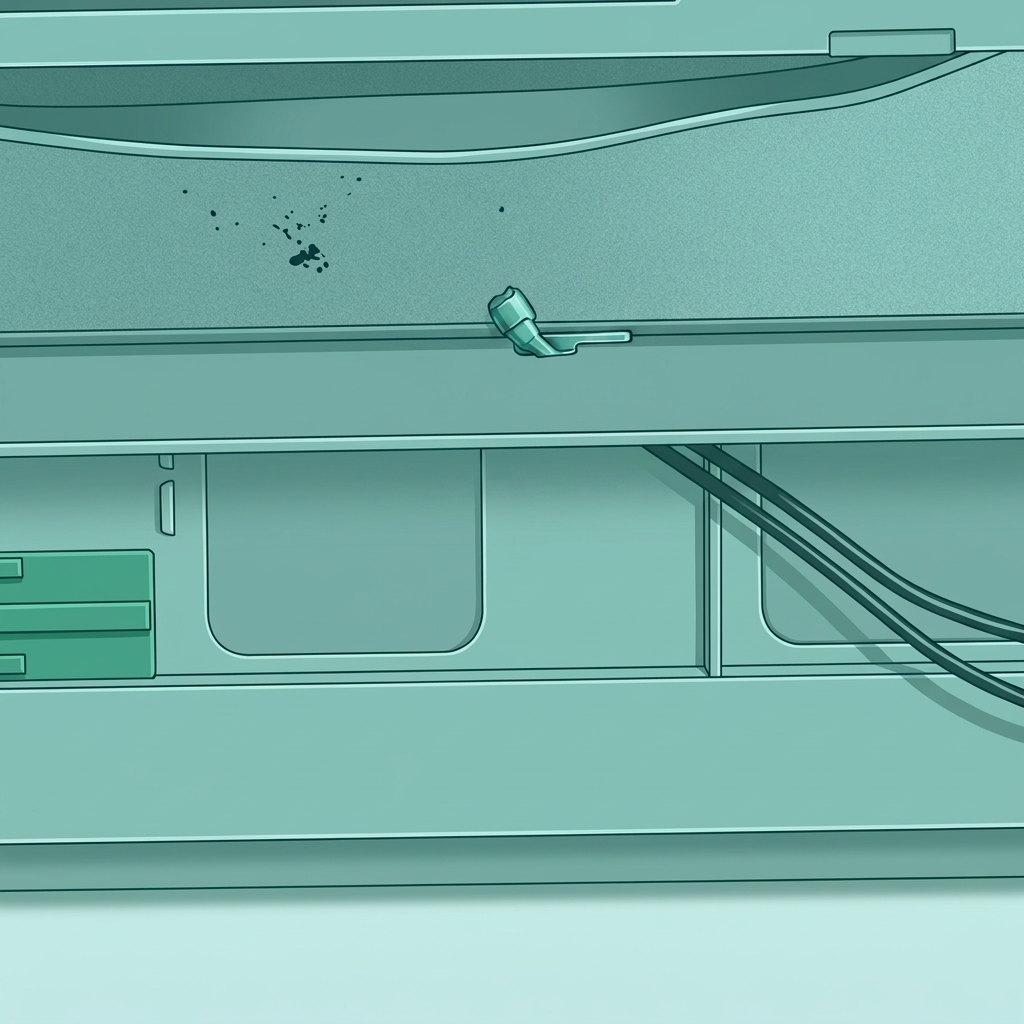

Протяните разъем кабеля через отверстие для кабеля на передней балке и закрепите провода клейкой лентой.
 |
|
Шаг 7 - Установка кабелей
Поочередно установите кабель антенны и кабель платы кнопок на зажимы передней крышки.
|
|
|

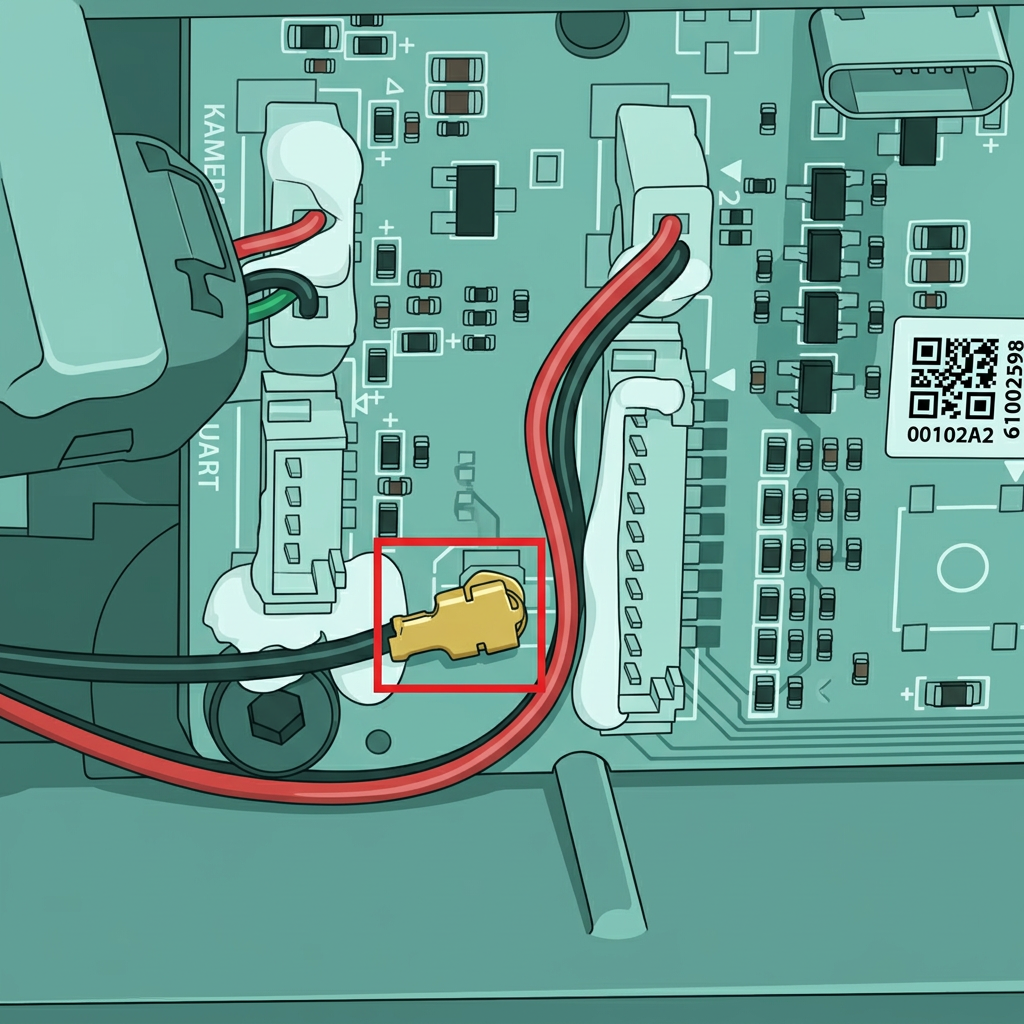

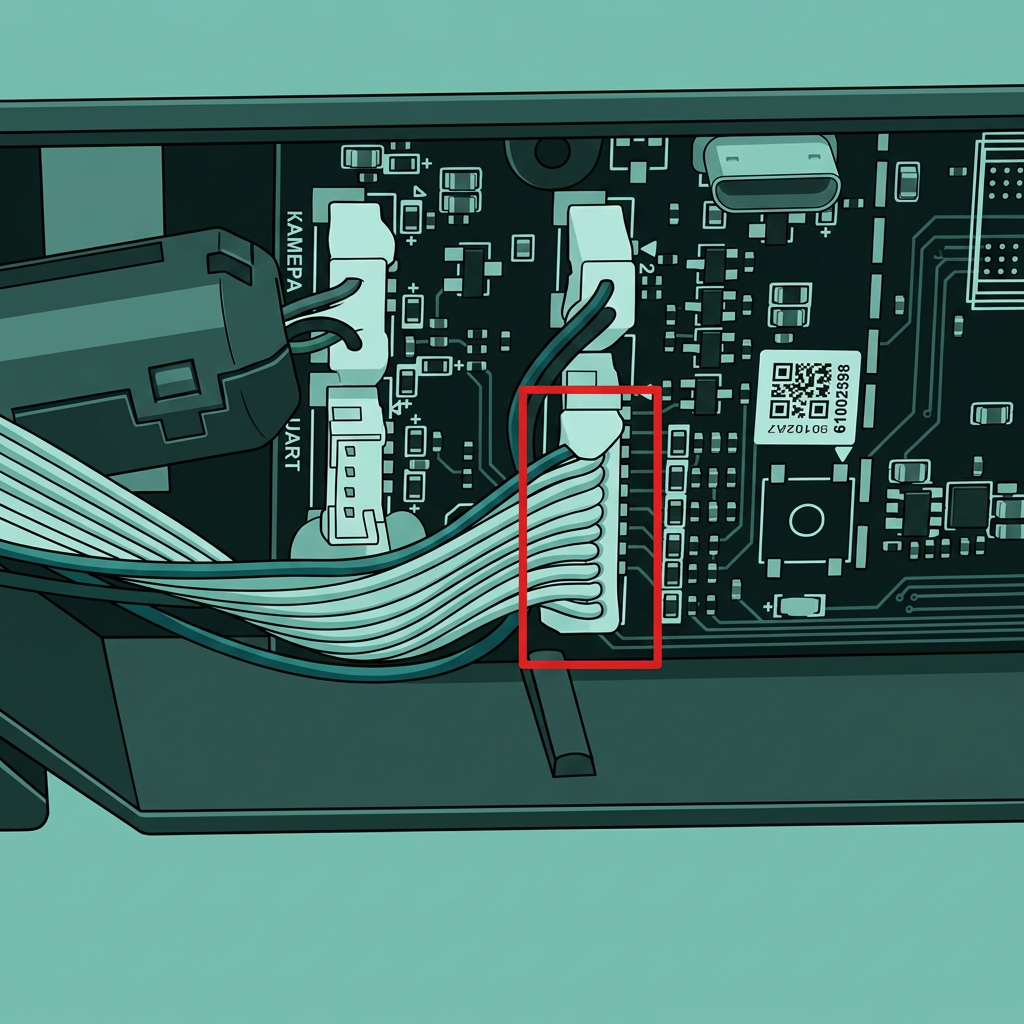

Шаг 8 - Подключение кабелей

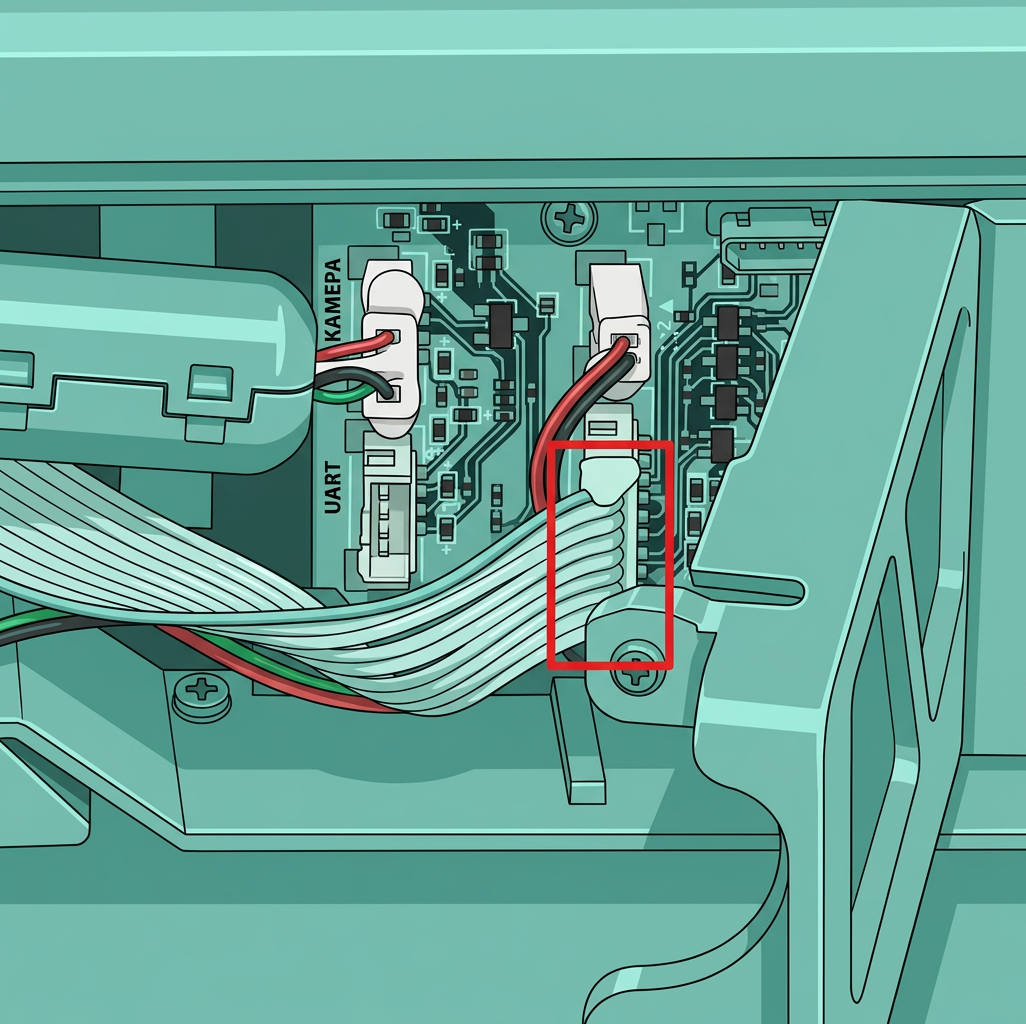

Выровняйте разъем Wi-Fi антенны, подключите антенну к плате AP, а затем подключите кабель платы кнопок. Рекомендуется нанести силиконовый клей для усиления соединения.
 |
 |
Примечание: При подключении антенны обязательно выровняйте её перед нажатием, чтобы не повредить разъем.
Шаг 9 - Закрытие крышки AP
Надежно защелкните крышку AP на месте и, наконец, установите стеклянную верхнюю крышку обратно.
Как проверить завершение/успешность
Подключите сетевой шнур и включите питание. Убедитесь, что принтер нормально обнаруживает сигнал Wi-Fi и завершает привязку. В противном случае проверьте все соединения и повторите попытку. Если проблема сохраняется, обратитесь в сервисную команду Bambu Lab за дополнительной помощью.
