Введение в рабочий процесс индукционного хотенда Vortek

Основной принцип: Что такое индукционный нагрев?

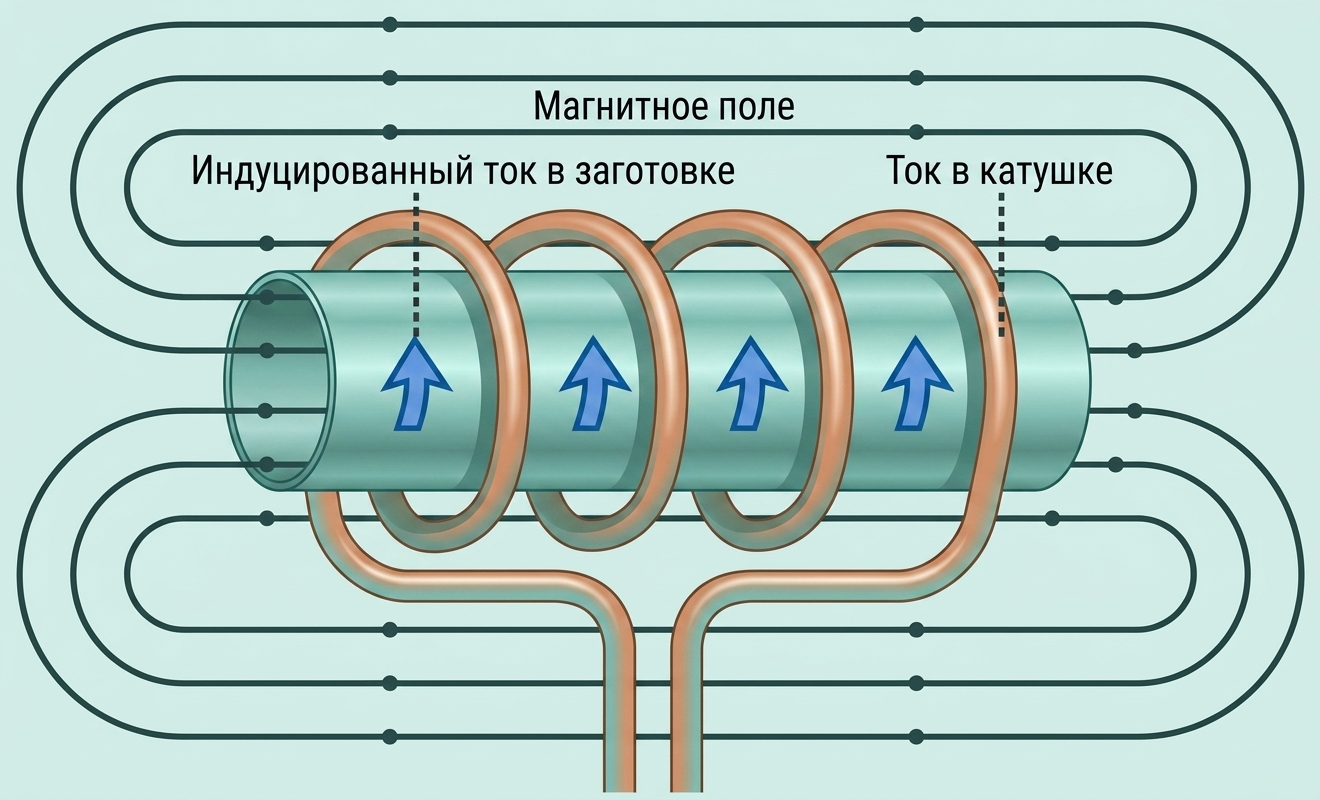

Основной принцип индукционного нагрева — электромагнитная индукция.

1. Генерация магнитного поля : Когда высокочастотный переменный ток проходит через передающую катушку, он создает сильное и быстро меняющееся переменное магнитное поле вокруг катушки.

2. Индукция вихревых токов : Когда металлический объект (например, U-образная стальная гильза хотенда) помещается в это магнитное поле, внутри металла индуцируются замкнутые вращающиеся токи, известные как «вихревые токи».

3. Выделение тепла : Из-за внутреннего электрического сопротивления металла эти мощные вихревые токи преодолевают сопротивление при протекании, эффективно преобразуя электрическую энергию в тепловую и вызывая нагрев самого металлического объекта. Тепло генерируется внутри металла, что приводит к чрезвычайно быстрому повышению температуры.

Структура системы и рабочий процесс

Система индукционного хотенда в основном состоит из двух основных компонентов: узла индукционного нагрева и индукционного хотенда Vortek.

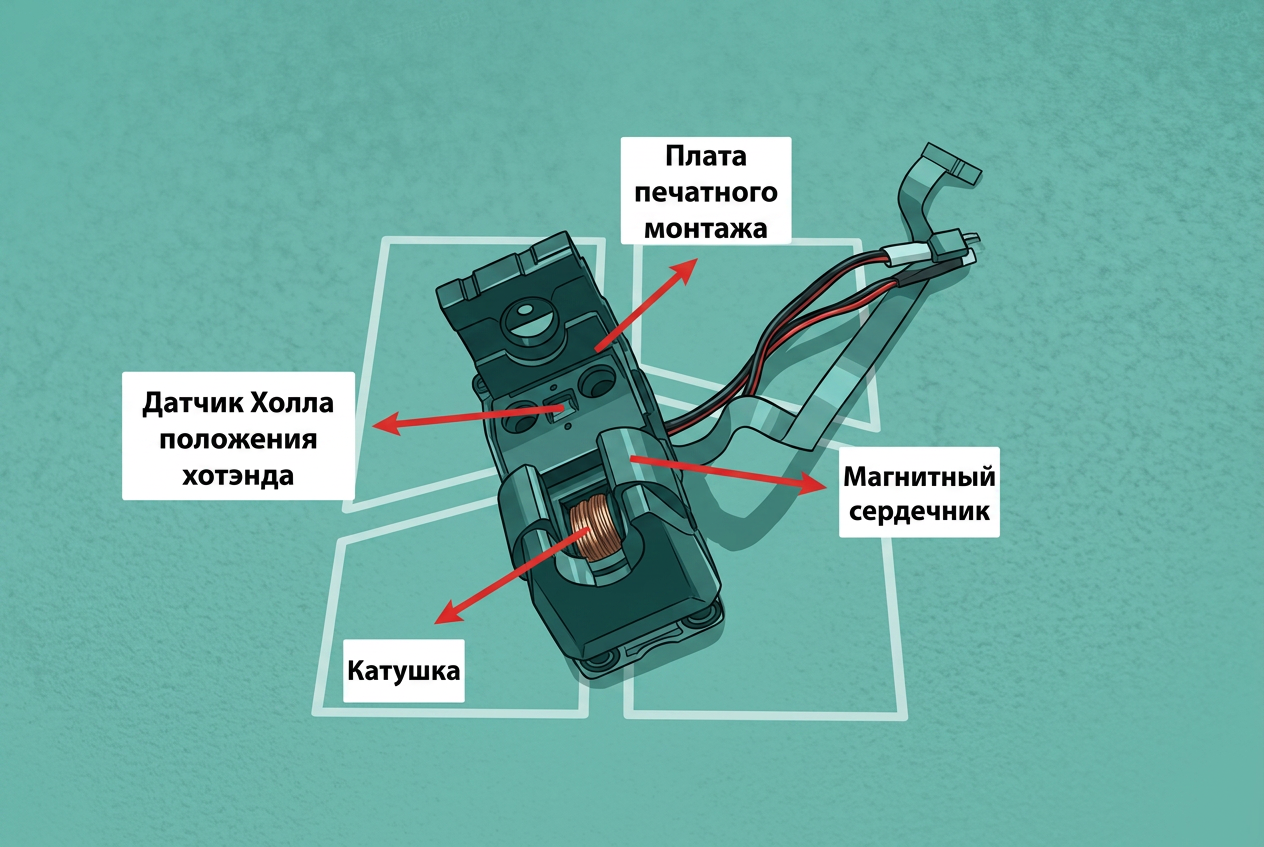

Узел индукционного нагрева: Передающая часть

Узел индукционного нагрева является фиксированной частью инструментальной головки, основные компоненты которой включают:

• Печатная плата (PCB) : Оснащена катушками питания/связи, соответствующими катушкам на плате индукционной связи индукционного хотенда Vortek. Она специально предназначена для бесконтактной передачи информации на плату индукционной связи индукционного хотенда Vortek, которая затем отправляет информацию обратно на плату TH.

• Датчик положения хотенда (Холловский датчик) : Используется для определения того, правильно ли установлен и зафиксирован индукционный хотенд Vortek на узле индукционного нагрева.

• Катушка : Используется для создания сильного переменного магнитного поля, воздействующего на U-образную стальную гильзу для ее нагрева.

• Магнитопровод : Используется для концентрации и направления магнитного поля, создаваемого катушкой, точно направляя его на U-образную стальную гильзу индукционного хотенда Vortek для обеспечения эффективности передачи энергии.

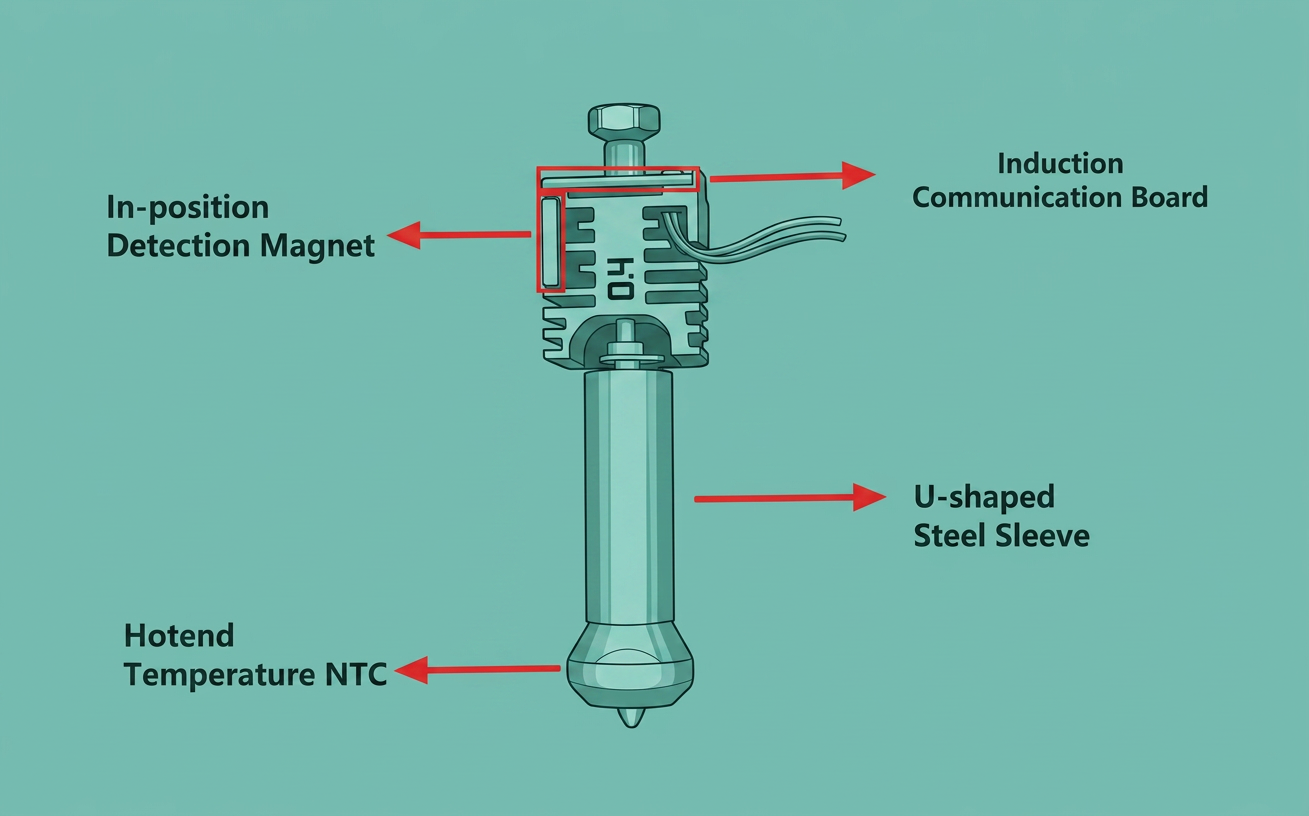

Индукционный хотенд Vortek: Съемная принимающая часть

Индукционный хотенд Vortek представляет собой съемный независимый модуль, основные компоненты которого включают:

• U-образная стальная гильза : Основной нагревательный компонент системы индукционного нагрева. После того как катушка генерирует переменное магнитное поле, внутри U-образной стальной гильзы образуются вихревые токи, что вызывает ее быстрый нагрев и эффективную передачу тепла хотенду.

• Плата индукционной связи : Передает информацию (включая данные о температуре хотенда и информацию о напечатанном филаменте) с приемной платой узла индукционного нагрева бесконтактным способом.

• NTC-датчик температуры хотенда : Устанавливается близко к хотенду и напрямую подключен к плате индукционной связи для сбора температуры сопла в реальном времени.

• Магнит обнаружения положения : Взаимодействует с Холловским датчиком узла индукционного нагрева для подачи сигнала «наличия», обеспечивая правильную установку хотенда.

Совместный рабочий процесс

Вся система работает согласованно через два независимых бесконтактных канала:

• Схема нагрева: Катушка индукционного нагревательного узла генерирует высокочастотное магнитное поле, которое магнитным сердечником направляется к U-образной стальной гильзе, индуцируя вихревые токи и генерируя тепло.

• Схема измерения температуры и связи: Приемная плата индукционного нагревательного узла осуществляет бесконтактную связь с платой PCB индукционного хот-энда Vortek. Данные температуры, полученные от NTC хот-энда, и информация о филаменте, зафиксированная платой PCB, передаются обратно на плату TH инструментальной головки через приемную плату нагревательного узла по единому каналу связи, обеспечивая точное замкнутое управление температурой.

Основные преимущества

• Сверхбыстрый нагрев: Всего около 8 секунд для достижения температуры печати (например, 220°C) с комнатной температуры, что значительно сокращает время ожидания смены цвета и повышает эффективность многоцветной печати.

• Бесконтактная интеграция: Не требуются физические кабели или разъемы, что устраняет точки отказа, такие как износ кабеля и плохой контакт из-за многократного подключения и отключения, обеспечивая более высокую надежность.

• Высокая эффективность и энергосбережение: Тепло генерируется непосредственно внутри нагреваемого металла, при этом тепловая эффективность значительно выше, чем у традиционных нагревательных элементов, что обеспечивает более быстрый нагрев.

• Безопасность и надежность: Детекция положения хот-энда гарантирует, что активироваться могут только правильно установленные хот-энды.
