Эта страница представляет собой введение в основные компоненты принтера Bambu Lab H2C, чтобы вы могли получить общее представление об этом принтере.
Как работает H2C?
Принтер H2C — это устройство, использующее пластиковый филамент для создания 3D-объектов.
В большинстве случаев H2C может печатать 3D-модели в формате STL, и файл модели необходимо предварительно обработать с помощью слайсера перед печатью.
На примере Bambu Studio: программное обеспечение для слайсинга разделяет файл STL на несколько слоев. Информация каждого слоя автоматически преобразуется в язык, понятный принтеру, что используется для управления путями движения и скоростями каждой оси в процессе печати.
Кроме того, программное обеспечение для слайсинга может интегрировать различные настройки параметров в сгенерированный код, такие как температура печати филамента, скорость экструзии принтера и создание поддержек для определенных частей напечатанной модели.
Система движения Core XY
Принтер Bambu Lab H2C основан на архитектуре Core-XY, которая содержит два шаговых двигателя и несколько наборов натяжных роликов на плоскости XY. Каждый шаговый двигатель соединен с головкой инструмента через независимый зубчатый ремень, а движение и положение головки инструмента контролируются согласованной передачей двигатель-ремень.
Принцип работы

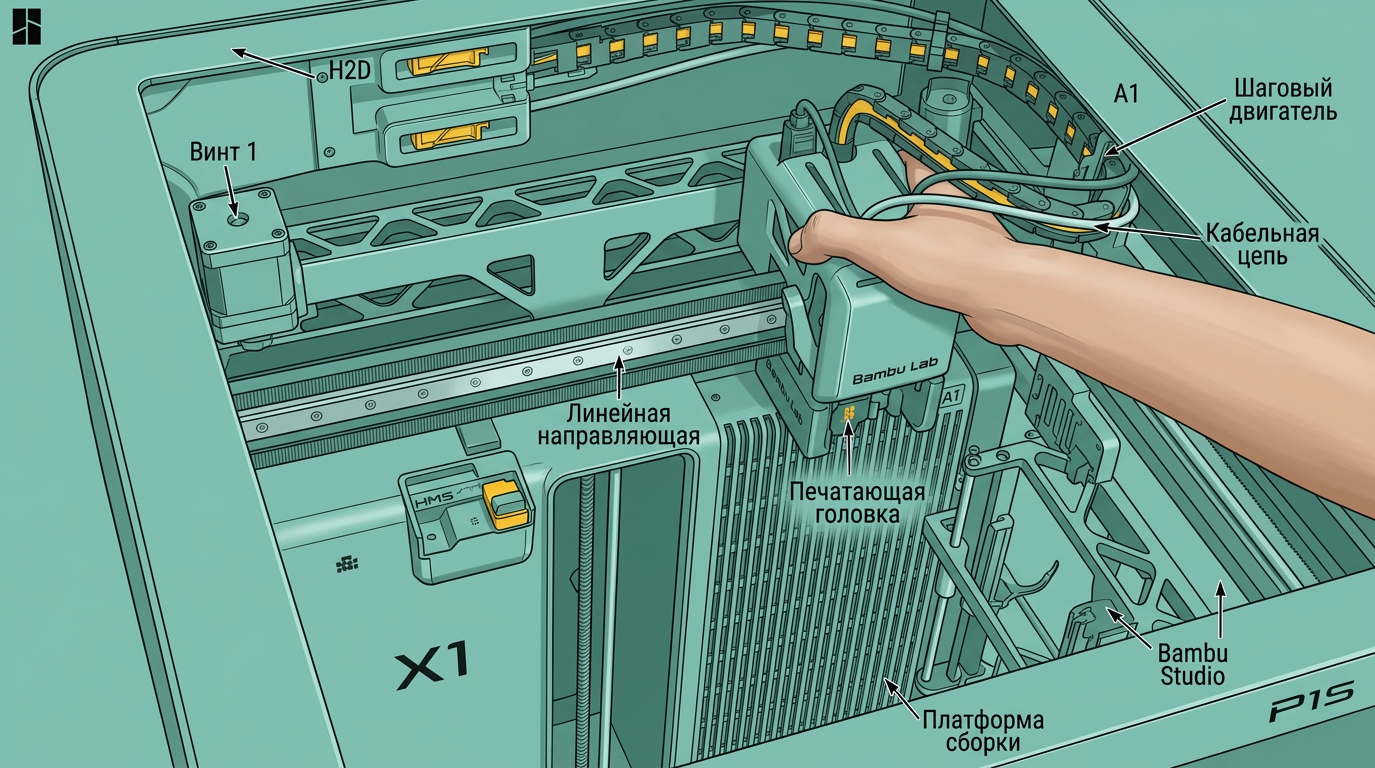

В системе Core-XY двигатели A и B независимо управляют двумя петлями ремня. Как показано ниже, когда левый двигатель B работает отдельно, он приводит в движение только левый ремень оси Y, заставляя головку инструмента двигаться по диагонали под углом 45°.
Аналогично, когда правый двигатель A работает отдельно, он приводит в движение правый ремень оси Y, перемещая головку инструмента по диагонали в противоположном направлении под углом 45°.
Эта конструкция снижает вес движущихся частей, обеспечивая более быстрое и плавное движение, а также улучшенное качество и эффективность печати. Для получения более подробной информации о системе движения Core-XY посетите
эту ссылку.
Ось X

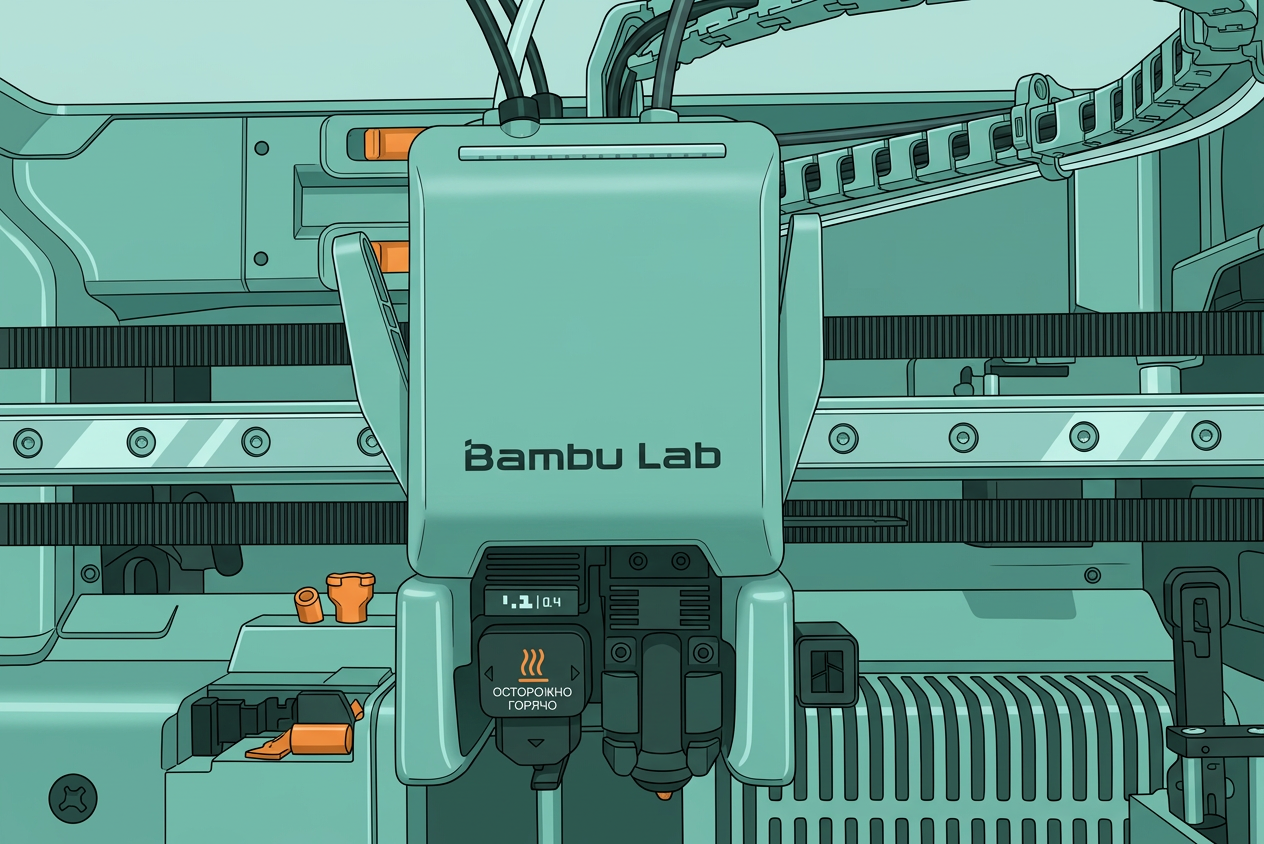

Ось X использует линейные направляющие и ременную передачу для управления левым и правым движением головки инструмента, обеспечивая фиксацию головки инструмента на горизонтальной плоскости при движении вдоль оси X. Движение в направлении оси X приводится в действие одновременно шаговыми двигателями A и B.
Ось Y

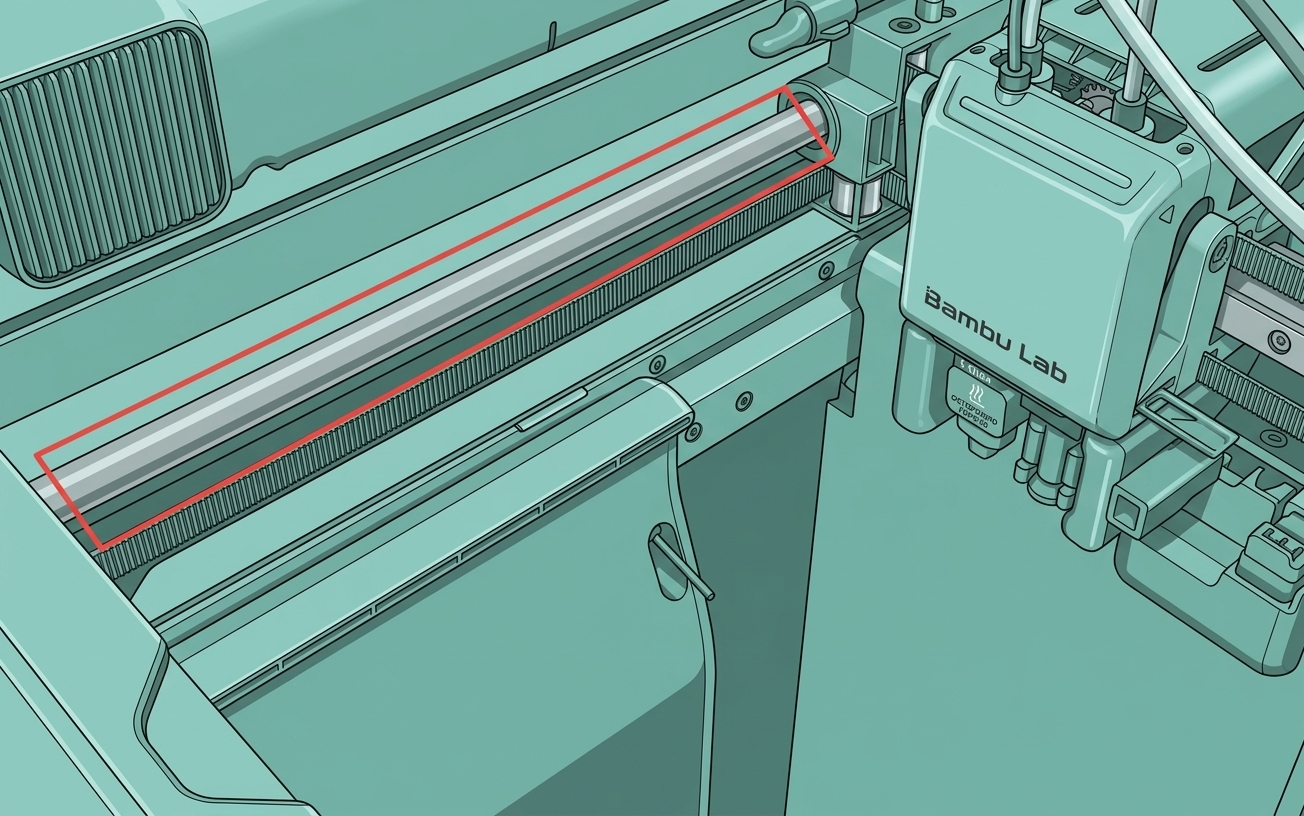

Ось Y управляет движением головки инструмента спереди назад. Головка инструмента и ось X перемещаются как единый узел вдоль стержней оси Y, расположенных по обеим сторонам рамы принтера. Это движение также приводится в действие двигателями A и B.
Ось Z
Ось Z состоит из ходовых винтов и линейных стержней, расположенных в переднем левом, переднем правом и заднем центральном положениях стола.
Три ходовых винта связаны с одним шаговым двигателем оси Z через ремень, обеспечивая синхронное вращение и подъем стола. Направляющие стержни обеспечивают точное позиционирование, подавляя люфт, вызванный вращением винта, и удерживая стол стабильным.

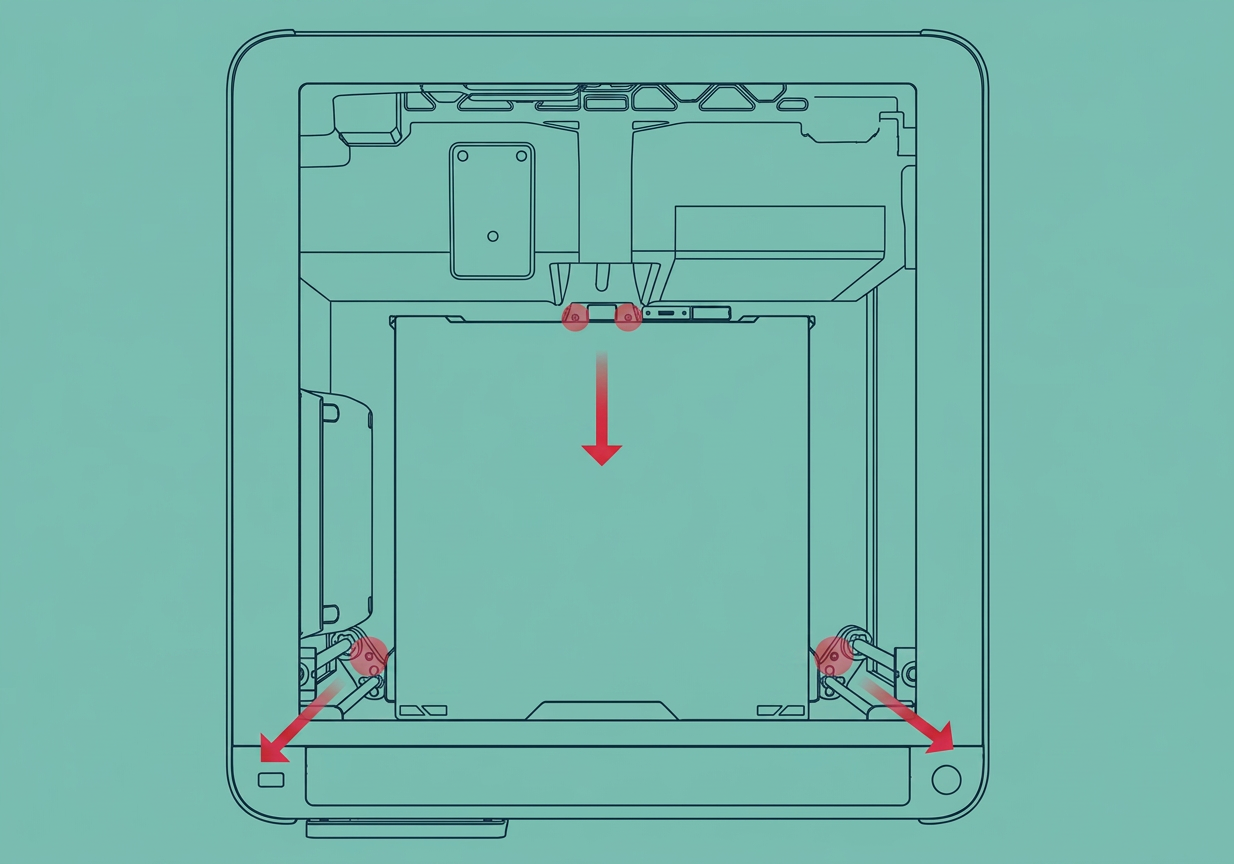

Примечание:Стол H2C откалиброван перед отправкой с завода. Перед использованием, пожалуйста, снимите 4 винта, фиксирующие слайдер оси Z, согласно инструкции и храните их в безопасном месте. Если вы впоследствии разбираете или обслуживаете ходовой винт оси Z или транспортируете принтер, обязательно снова затяните эти 4 винта, чтобы предотвратить повреждение оборудования.
Корпус принтера

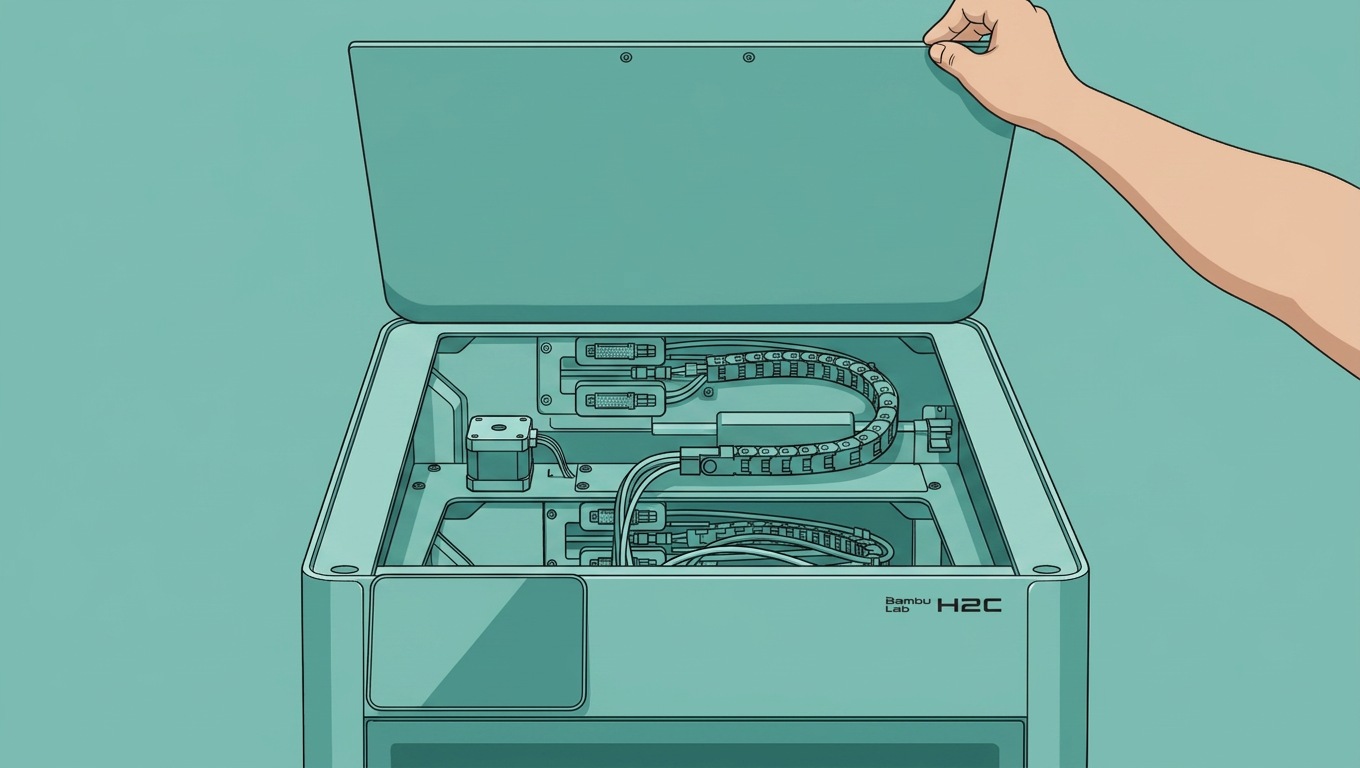

Принтеры H2C предлагают два варианта материалов для верхней крышки, передней двери и боковых панелей: версия из закаленного стекла и версия с лазерной защитой.

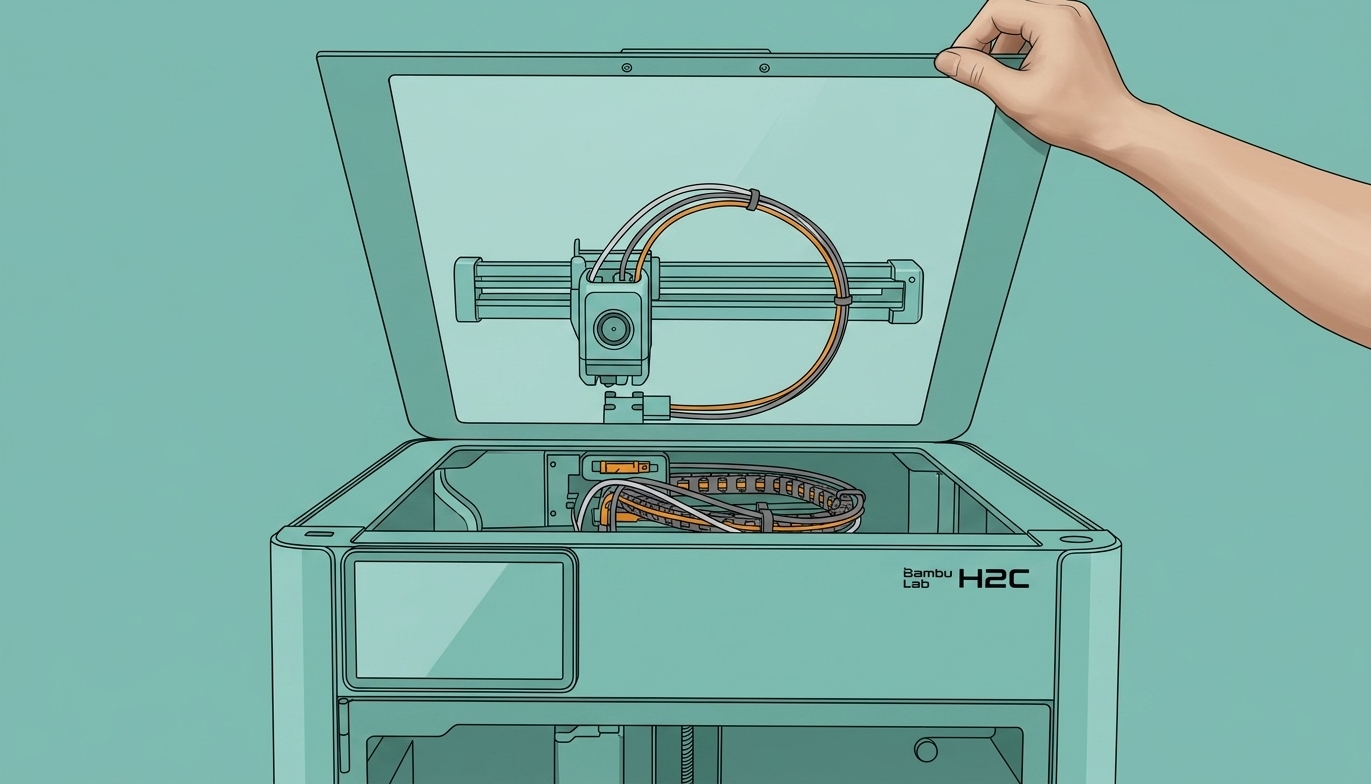

Лазерные принтеры поставляются со стандартным защитным стеклом для лазера. Обновление не-лазерного принтера до лазерного требует отдельного комплекта для обновления (доступен позже самого принтера). Комплект для обновления включает зеленую переднюю панель из ПК, левые и правые защитные окна и черную верхнюю защитную пластину для лазера. Если требуется лазерный модуль, должна быть установлена версия с лазерной защитой; в противном случае функция лазера будет принудительно отключена.

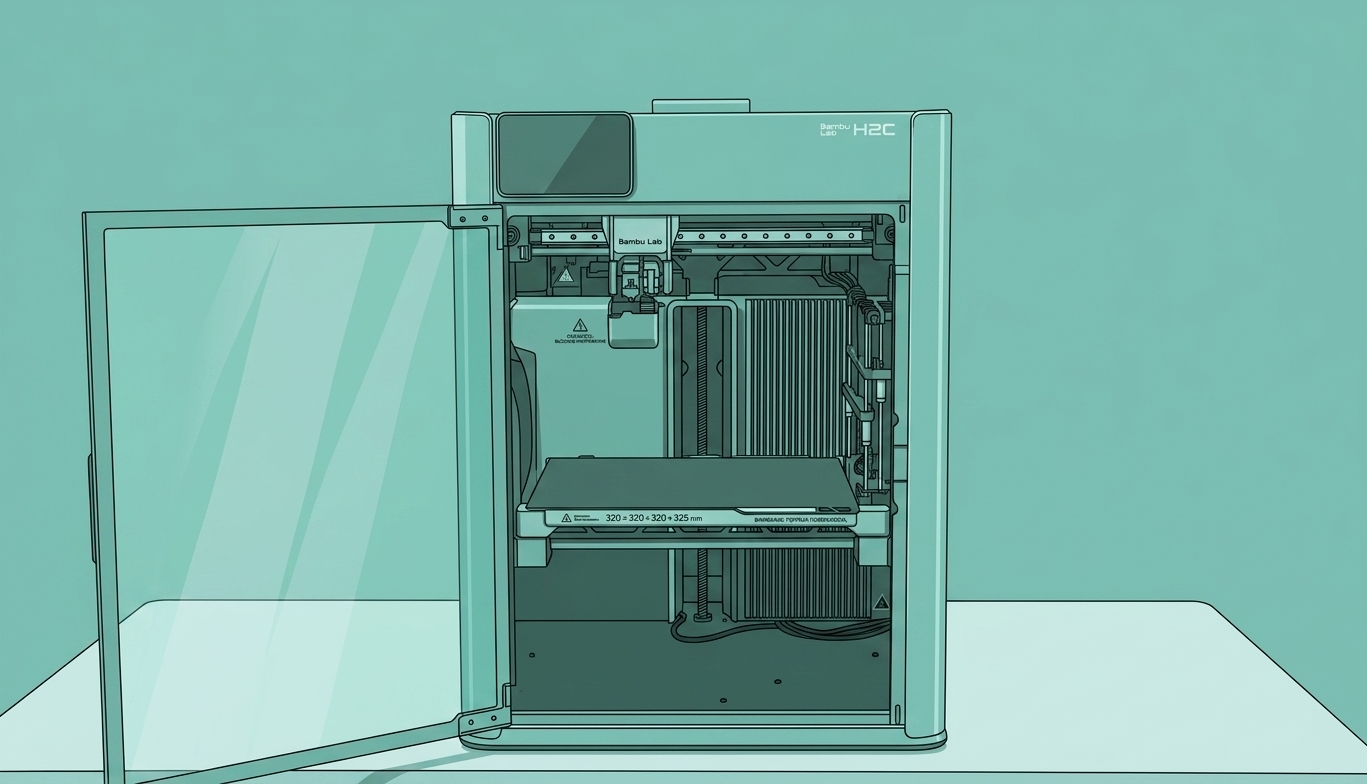

 Версия без лазерной защиты |
 Версия без лазерной защиты |

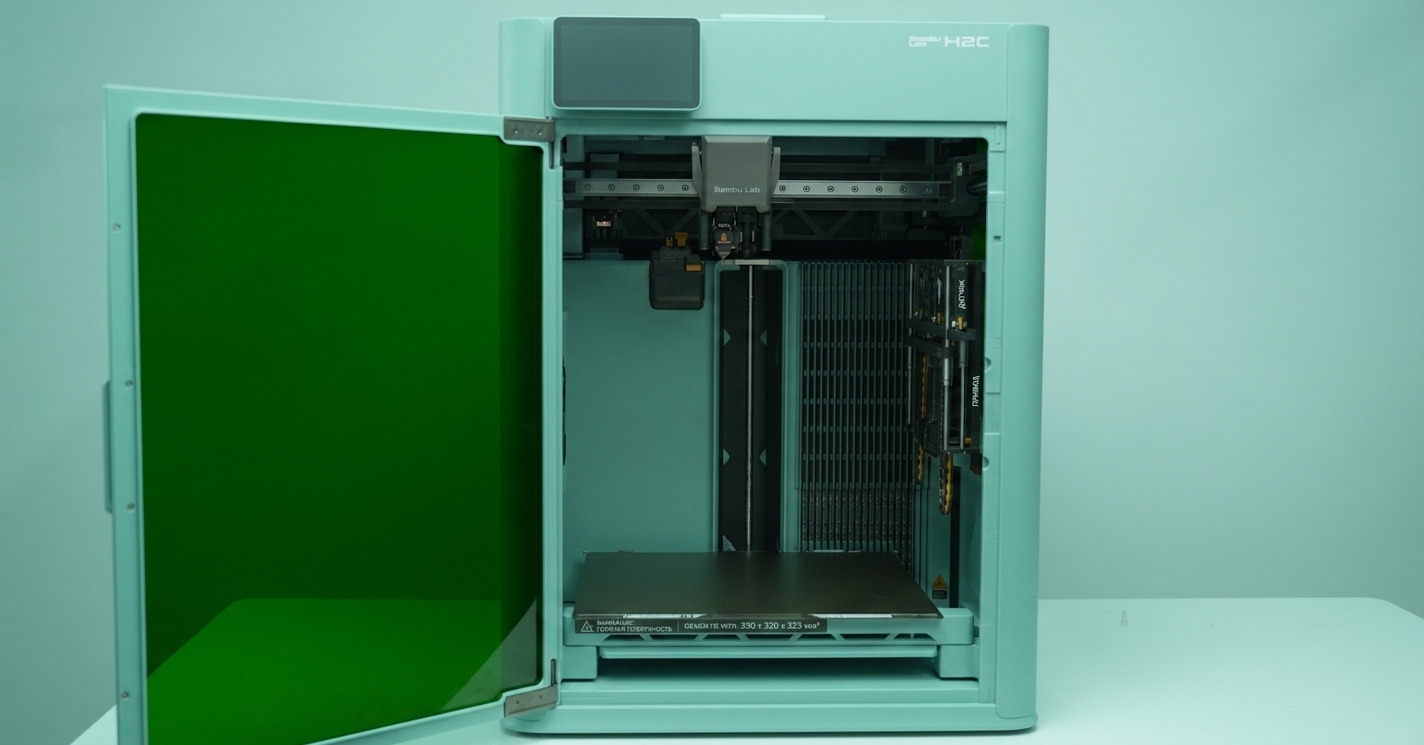

 Версия с лазерной защитой |
 Версия с лазерной защитой |
Принтер H2C оснащен датчиком открытия двери для стеклянной крышки, стекла передней двери, боковых панелей и окон боковых панелей. Если установлен лазерный модуль, принтер отобразит красное сообщение об ошибке и немедленно приостановит работу при обнаружении того, что "дверь" открыта. Если функция лазера не используется, устройство отобразит "Открыта дверь" на странице HMS и покажет оранжевое предупр
