Руководство по замене датчика вихревых токов правого сопла для H2C

Вихретоковый датчик правого сопла H2C

Вихретоковые датчики играют ключевую роль в процессах, таких как обнуление оси Z, выравнивание нагреваемого стола и динамическая калибровка потока. Их целостность и точность установки напрямую определяют точность печати и общую эксплуатационную стабильность машины.

Запасные части для компонентов экструдера включают следующее:

• Сборка экструдера (включая экструзионный мотор) * 1
• Винты BT2.6x8 * 2
• Винты M2.5x8 * 4

Когда использовать это руководство

• Экструдер поврежден
• Экструзионный мотор неисправен

Необходимые инструменты и материалы

• Новый компонент экструдера
• Шестигранный ключ H2.0
• Пинцет

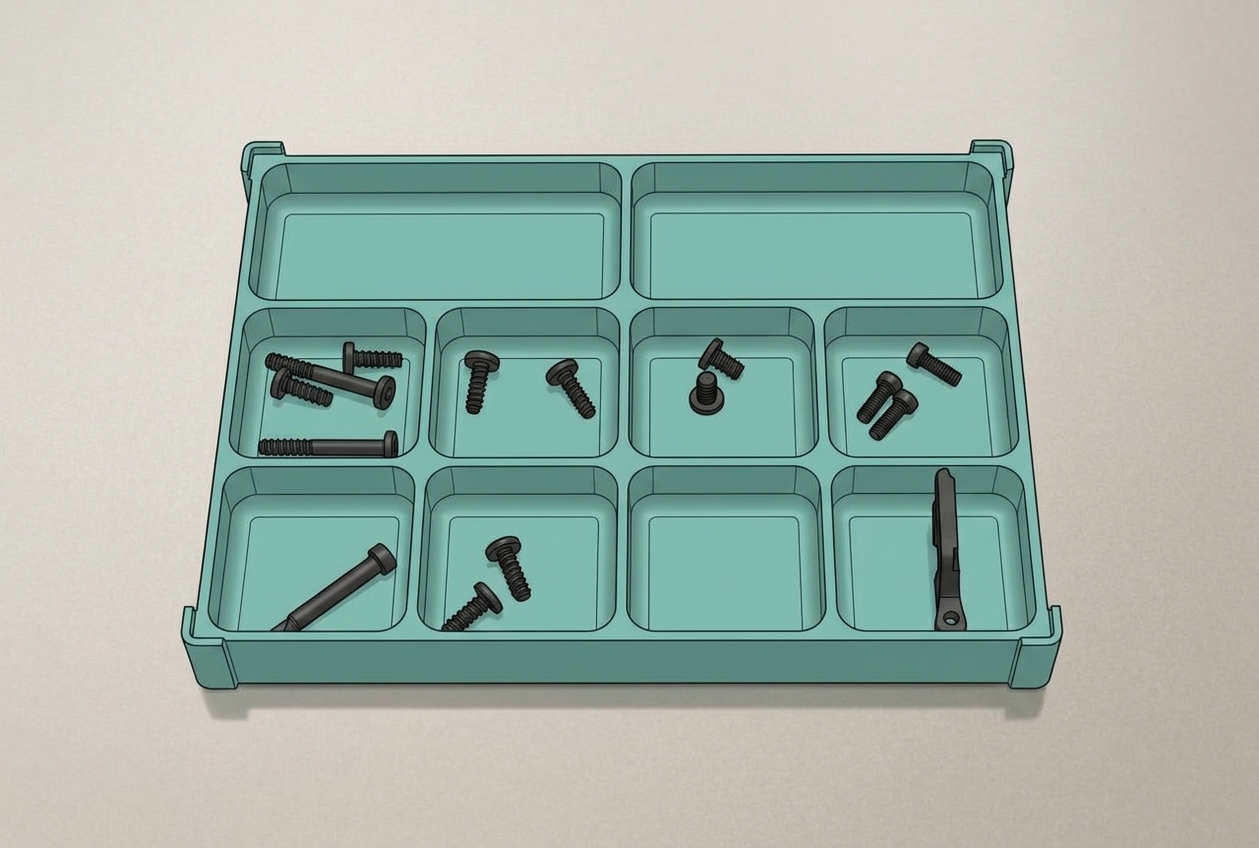

• Коробка для винтов (опционально)

Этот процесс замены включает большое количество винтов. Чтобы предотвратить потерю или путаницу с винтами, рекомендуется заранее подготовить коробку для хранения винтов для сортировки и удобного извлечения.

Предупреждение о безопасности

Критически важно обесточить принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами головки инструмента. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности. Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер все еще включен. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем. Поэтому критически важно выключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений относительно следования этому руководству, создайте новый тикет на нашей Странице поддержки, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.

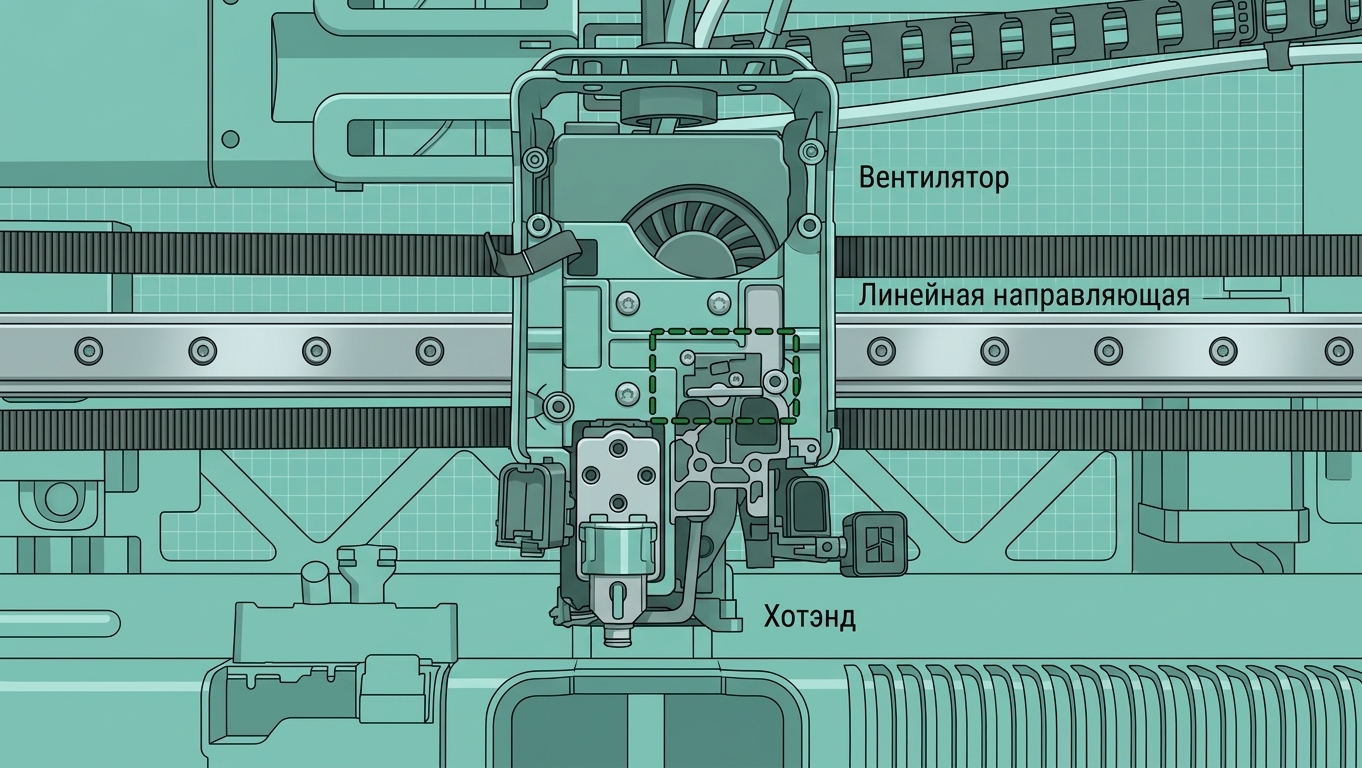

Снятие старого вихретокового датчика правого сопла

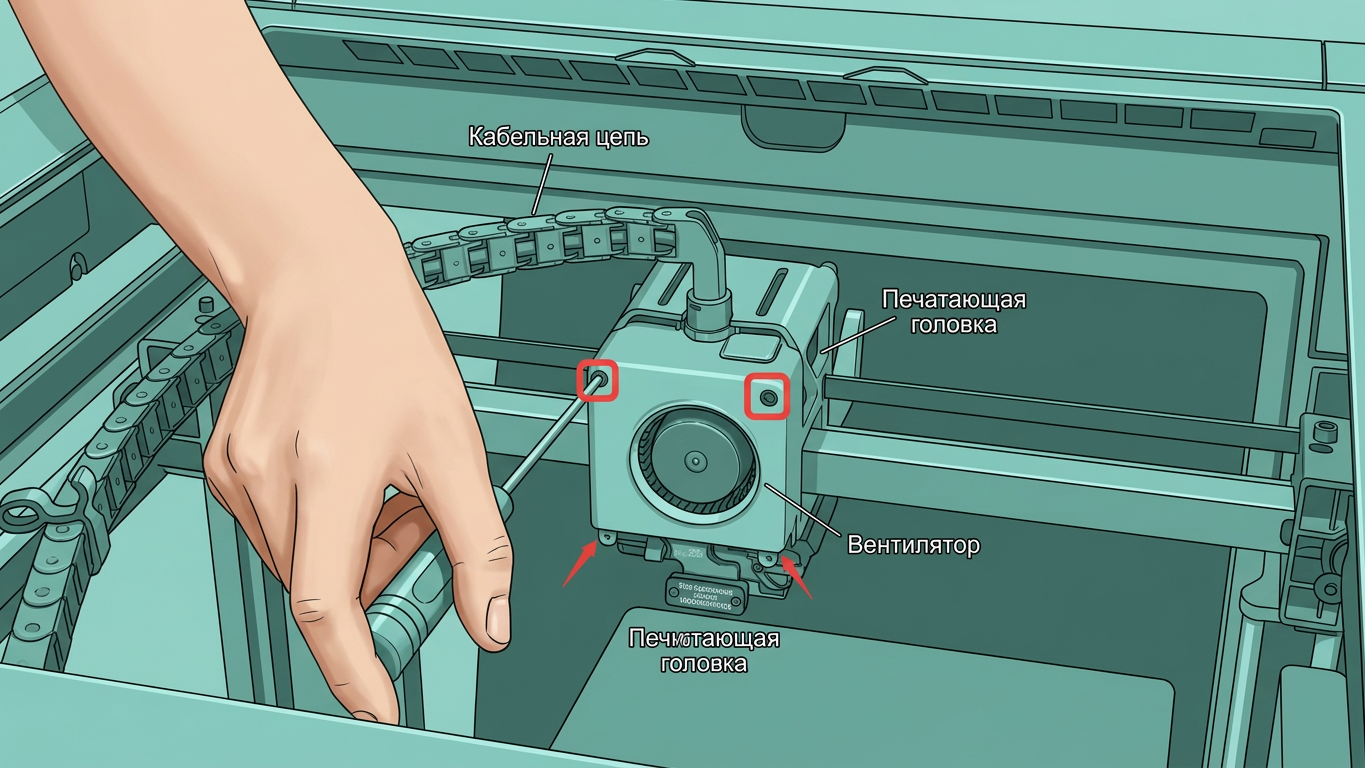

toolhead-enhanced-cooling-fan">Шаг 1: Снять усиленный вентилятор охлаждения головки инструмента

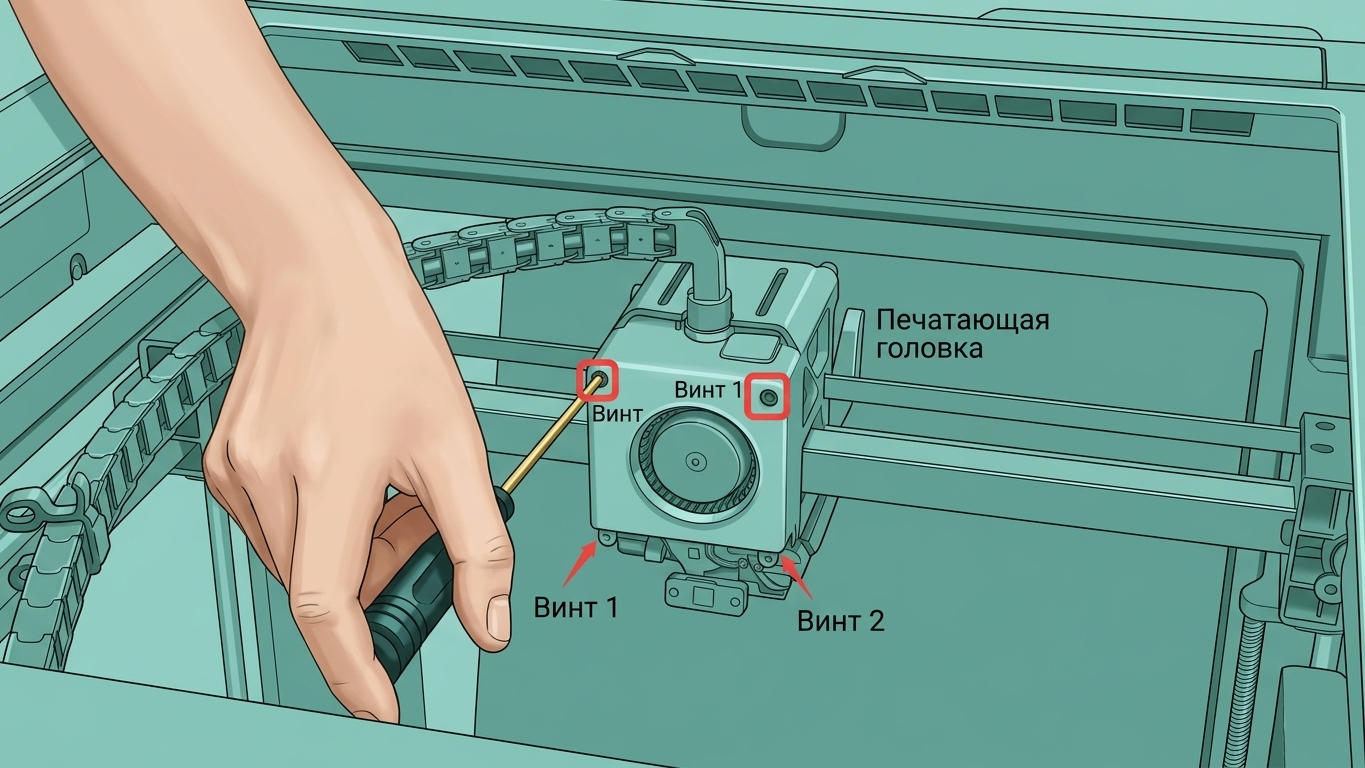

Для подробных шагов обратитесь к этой вики-статье: Замена усиленного вентилятора охлаждения головки инструмента.

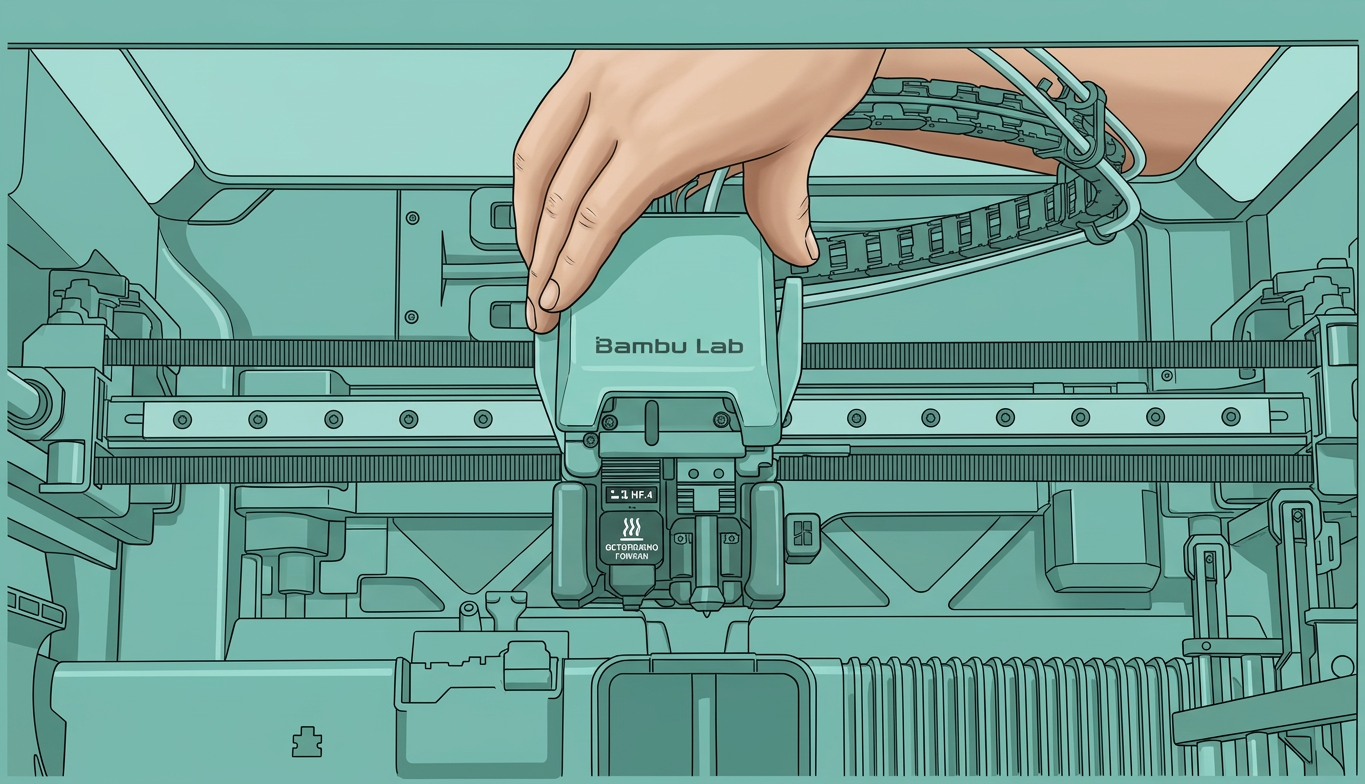

Шаг 2: Снимите трубку PTFE над инструментальной головкой

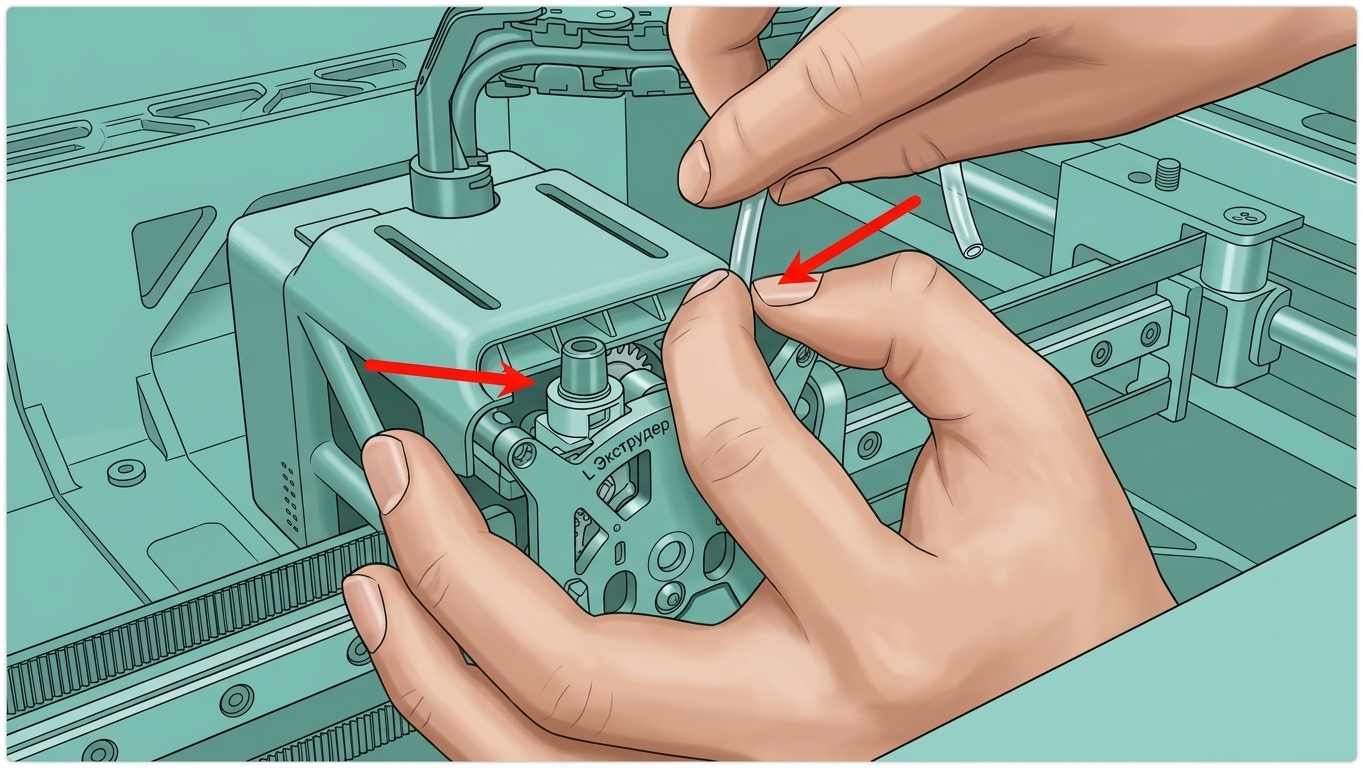

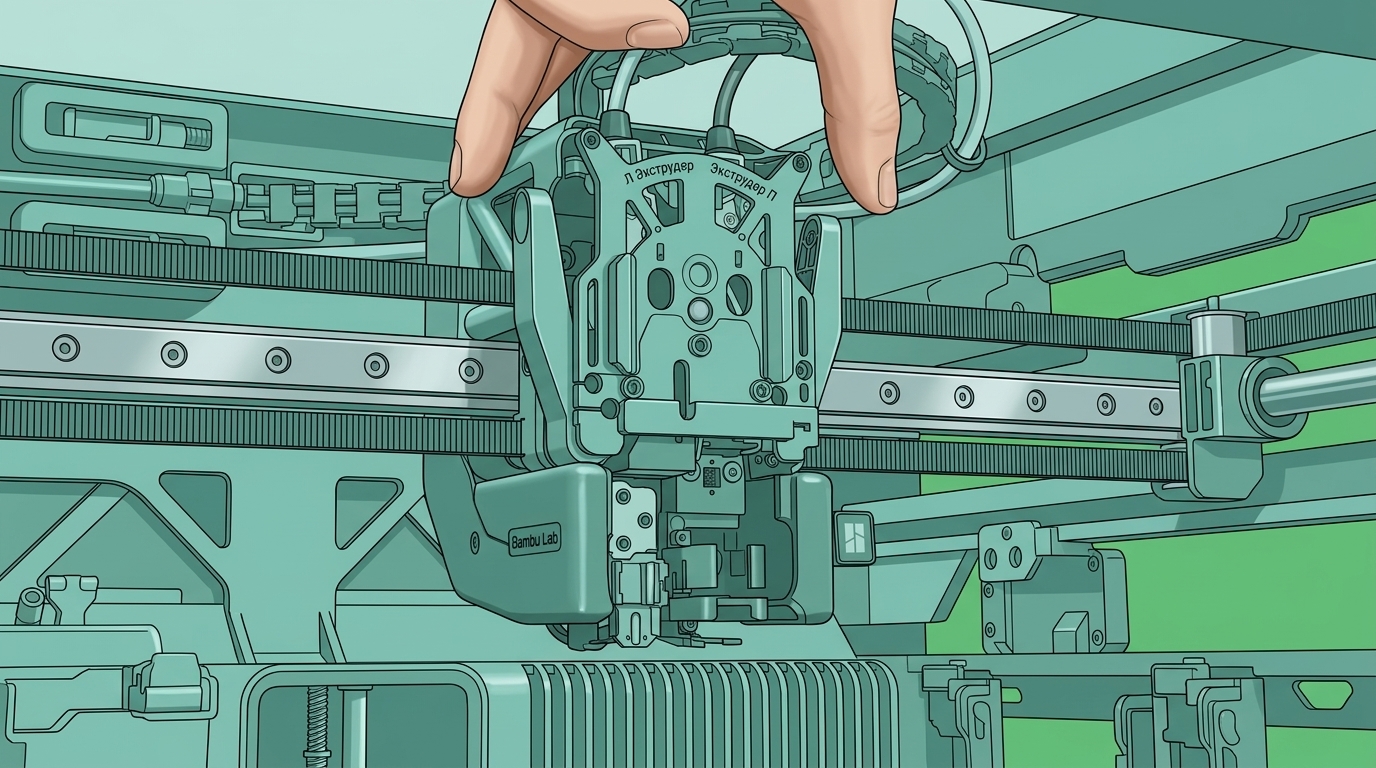

Равномерно нажмите на черное внешнее кольцо, чтобы разблокировать два пневматических разъема над экструдером, затем снимите трубку PTFE.

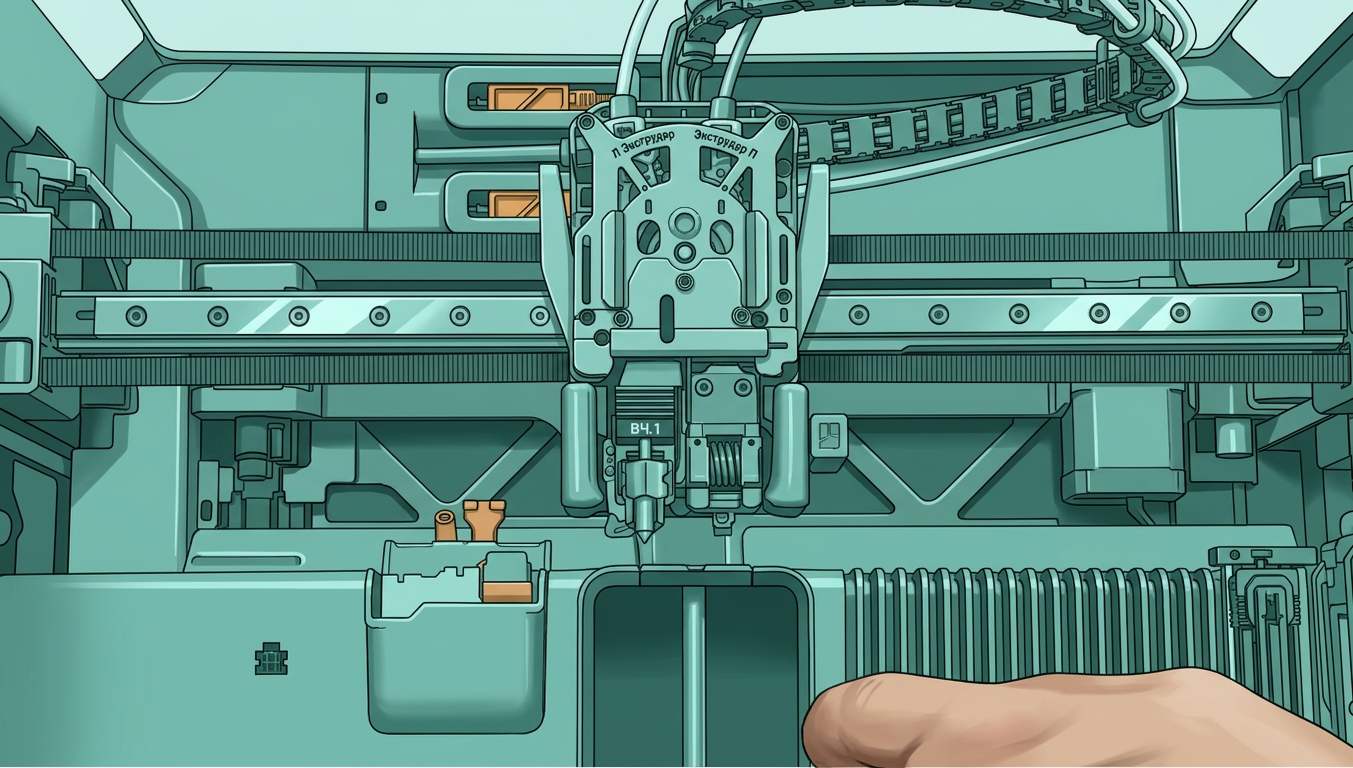

Шаг 3: Снимите левый и правый нагревательные узлы

Левое сопло: Снимите силиконовую гильзу, откройте фиксирующий зажим сборки сопла и извлеките левую сборку сопла.

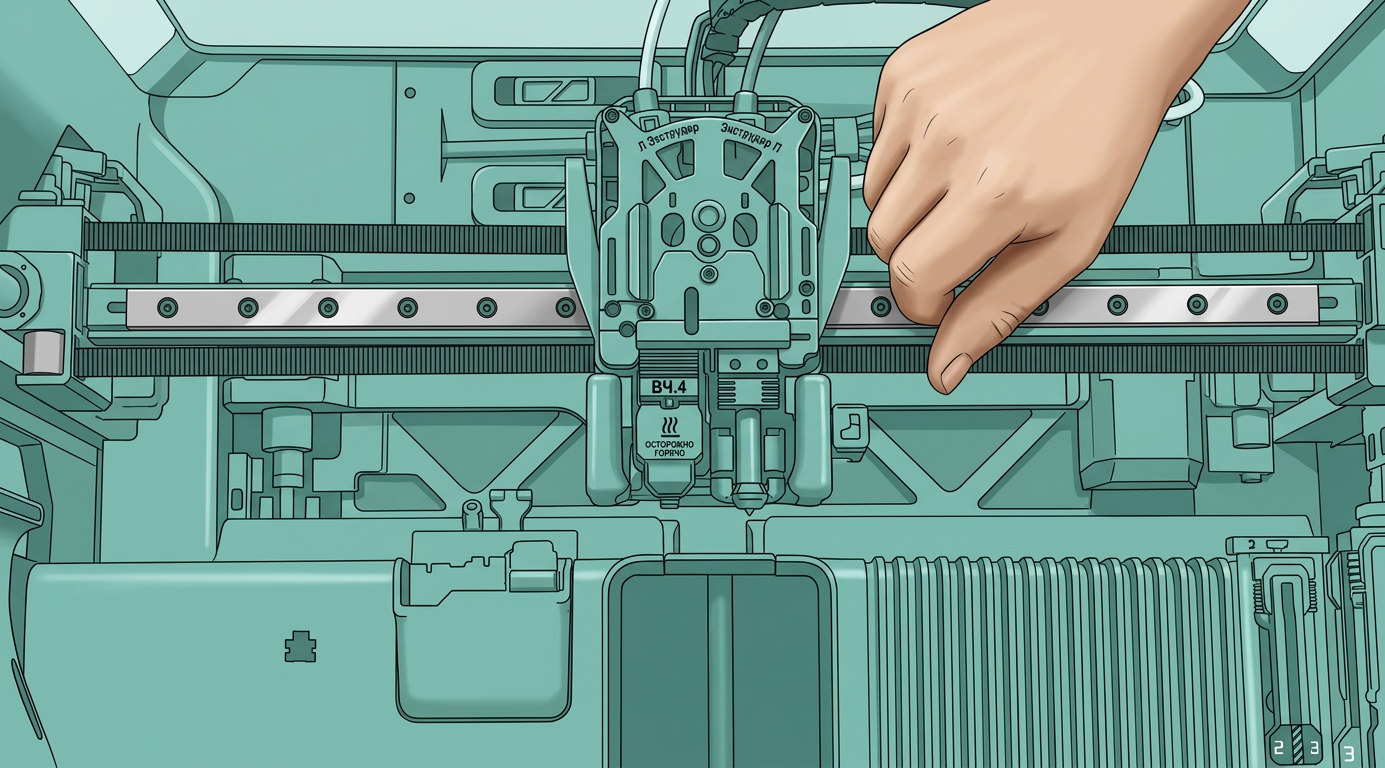

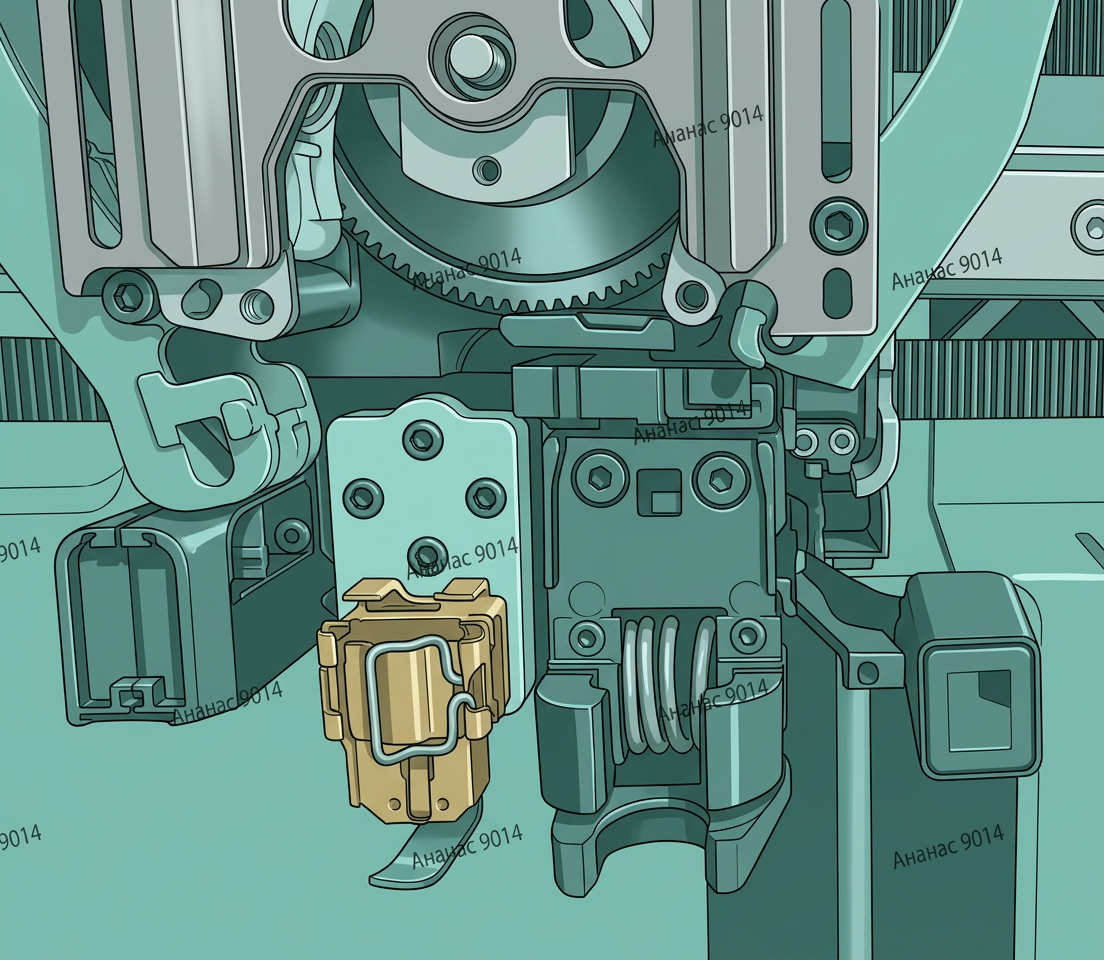

Правое сопло: Потяните ручку сопла вправо, чтобы разблокировать и снять правую сборку сопла.

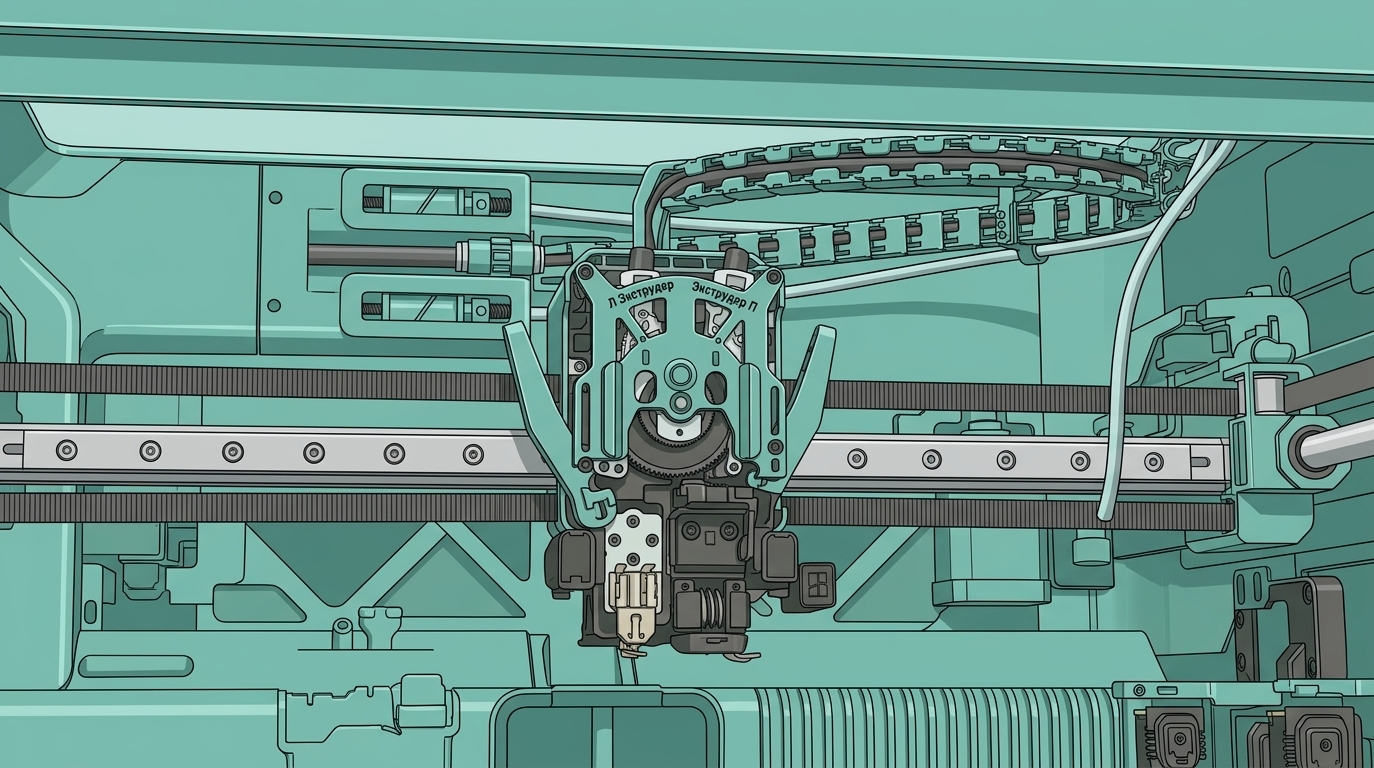

Шаг 4: Снимите узел направляющей филамента экструдера

Используйте пальцы, чтобы надавить на черный разъем сопла снизу, одновременно слегка нажимая на ручку левого ножа, чтобы освободить его из паза рядом с винтом ножа.

Для подробных шагов замены обратитесь к вики: H2C Extruder Filament Guide .

Шаг 5: Снимите воздуховод и вентилятор обдува детали

Для подробных шагов обратитесь к этой вики: Replacing the H2C Part Cooling Fan .

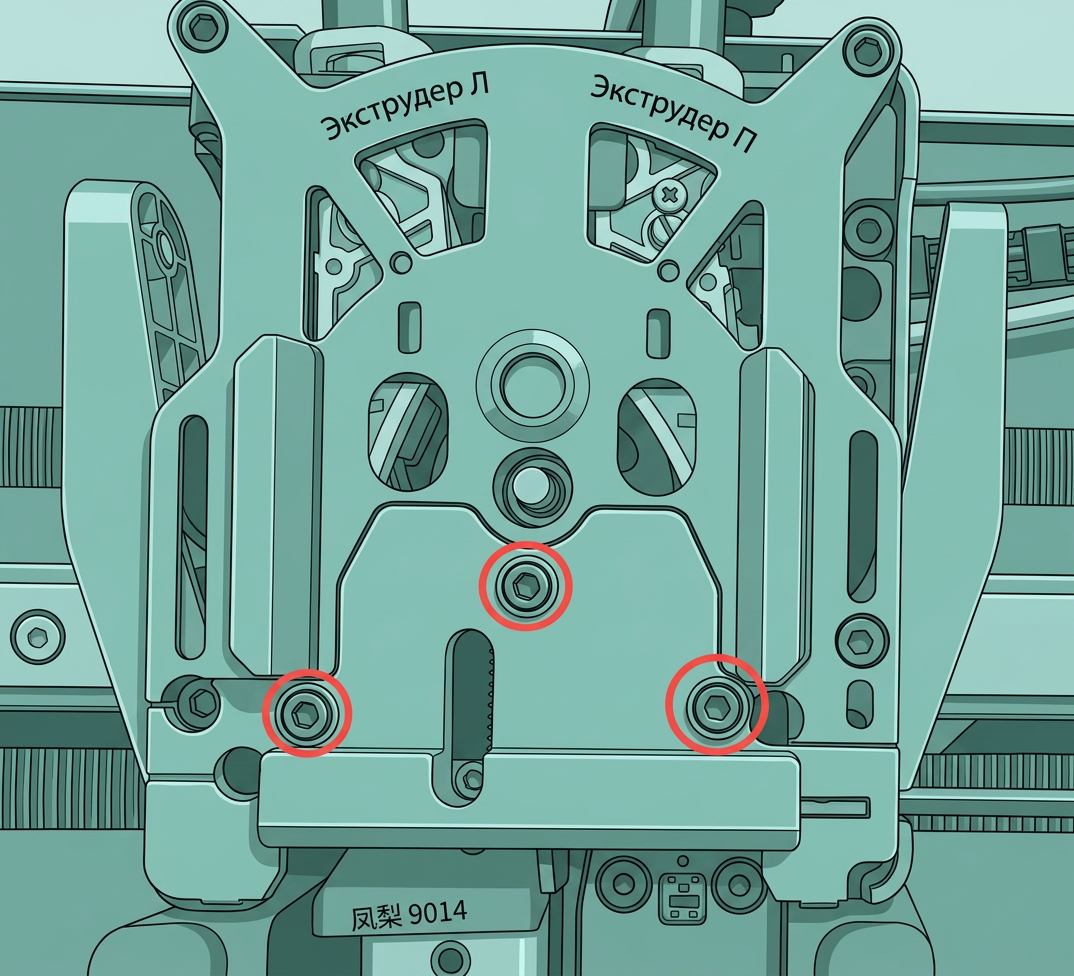

Шаг 6: Снимите узел экструдера

Для подробных шагов обратитесь к этой вики: H2C Extruder Unit Replacement Guide .

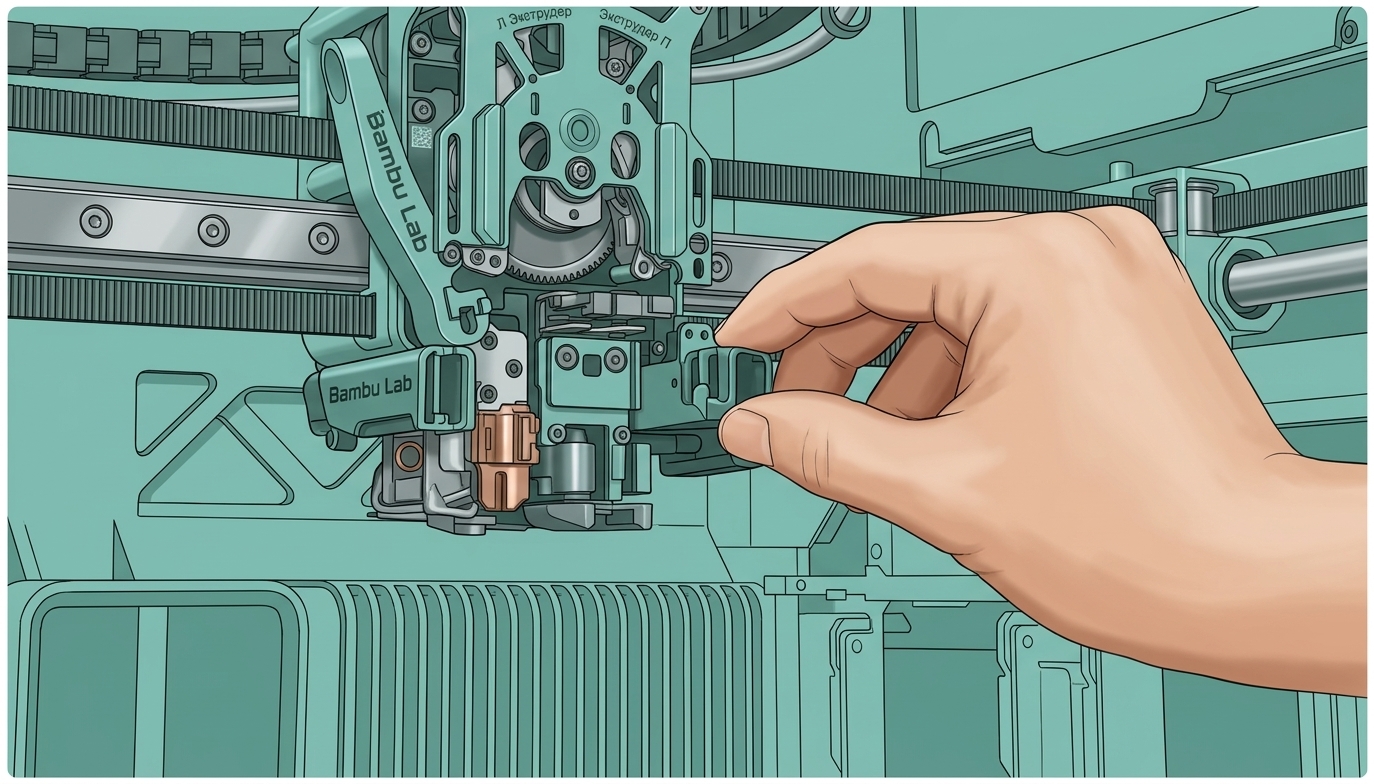

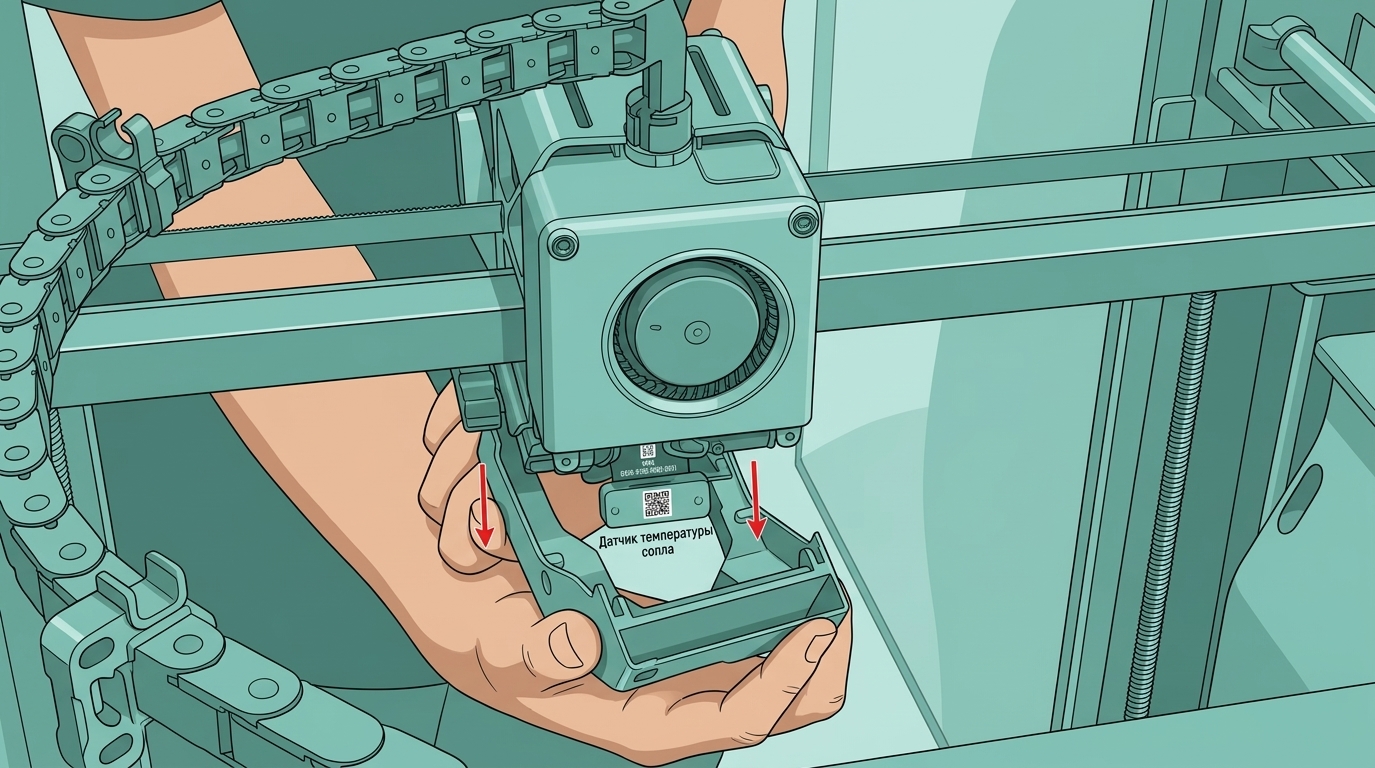

Шаг 7: Снимите индукционный нагревательный узел

Для подробных шагов обратитесь к этой вики: H2C Induction Heating Assembly Replacement Guide .

Боковой ленточный кабель покрыт клеем, поэтому при его снятии проявите особую осторожность, чтобы не порвать кабель.

Шаг 8: Снимите плату подключения экструзии

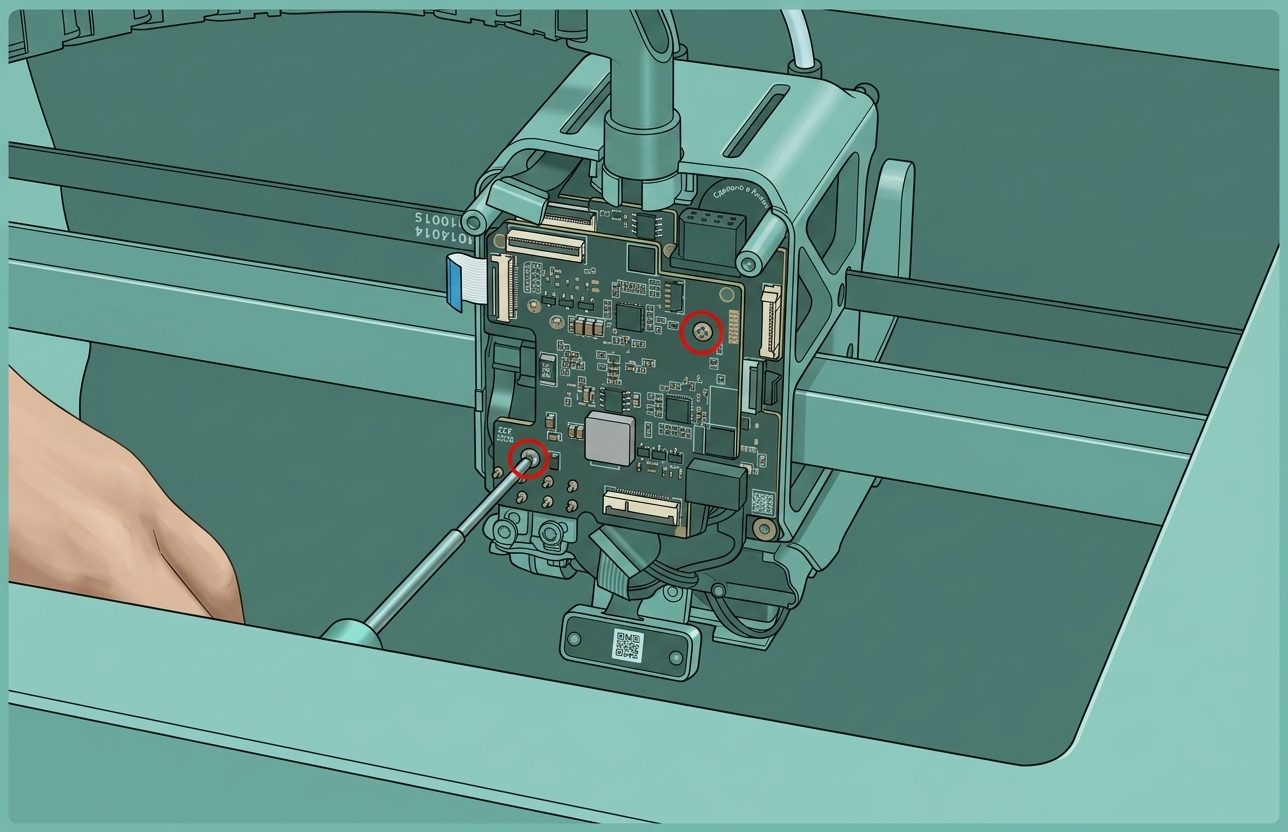

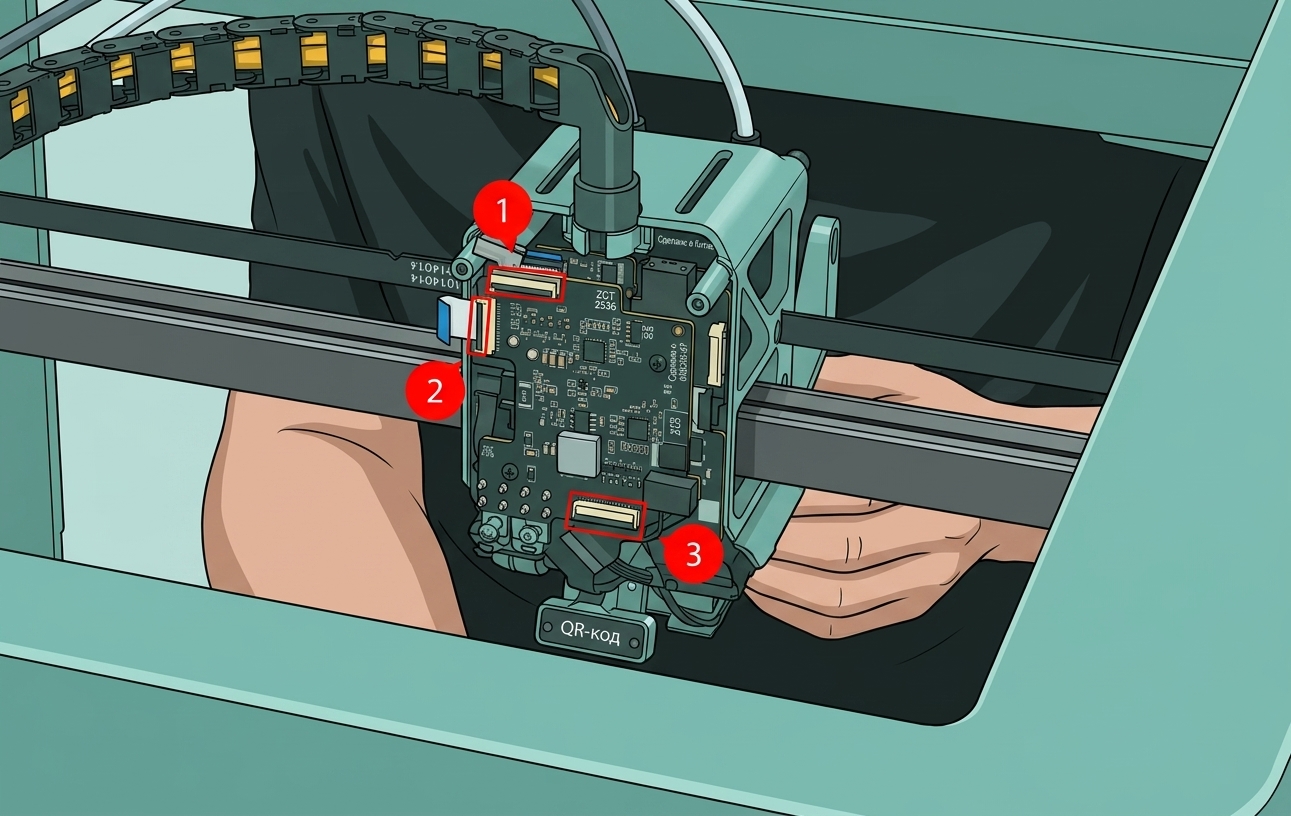

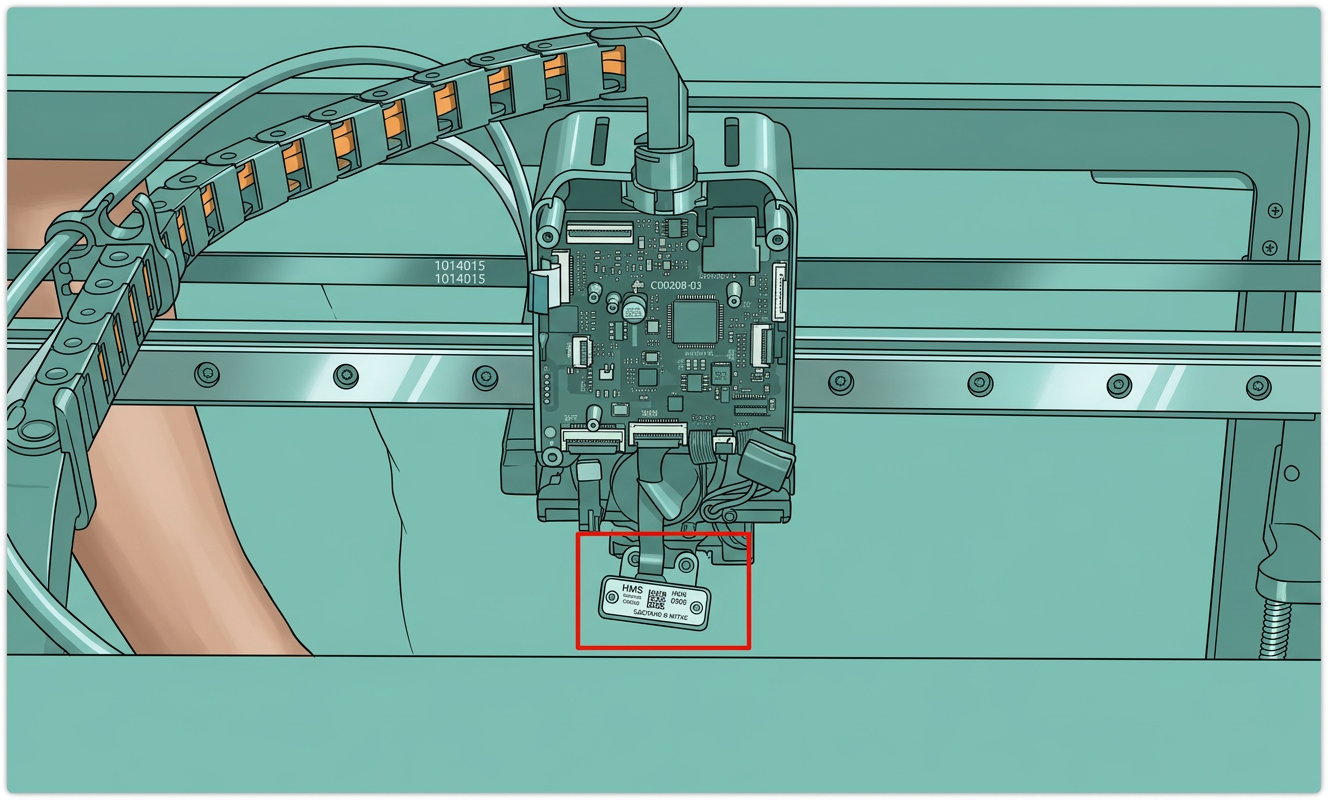

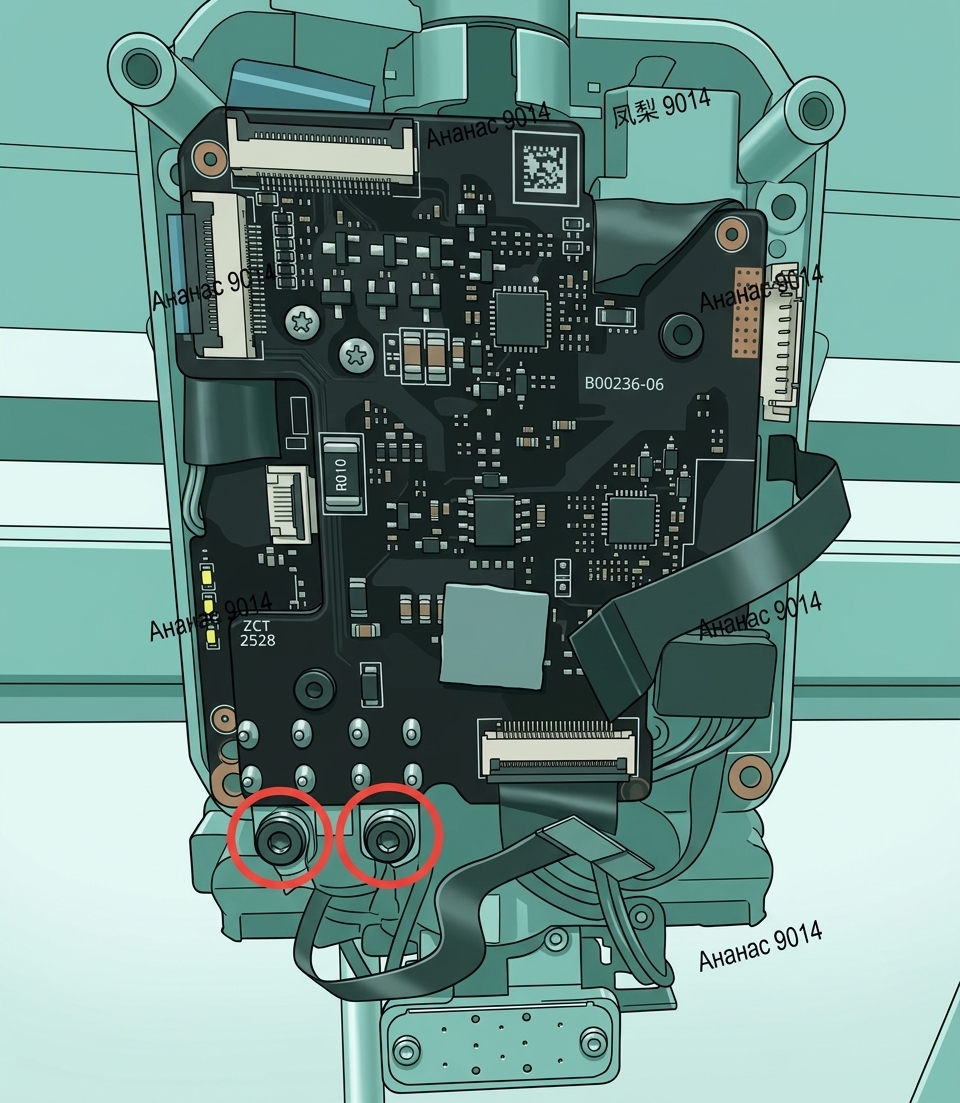

Как показано на рисунке ниже, отсоедините три разъема FPC на плате подключения экструзии, используйте шестигранный ключ 1,5 мм для удаления двух фиксирующих винтов (M1.6 × 4) и аккуратно снимите плату интерфейса экструзии.

Шаг 9: Снимите правый датчик вихревого тока сопла

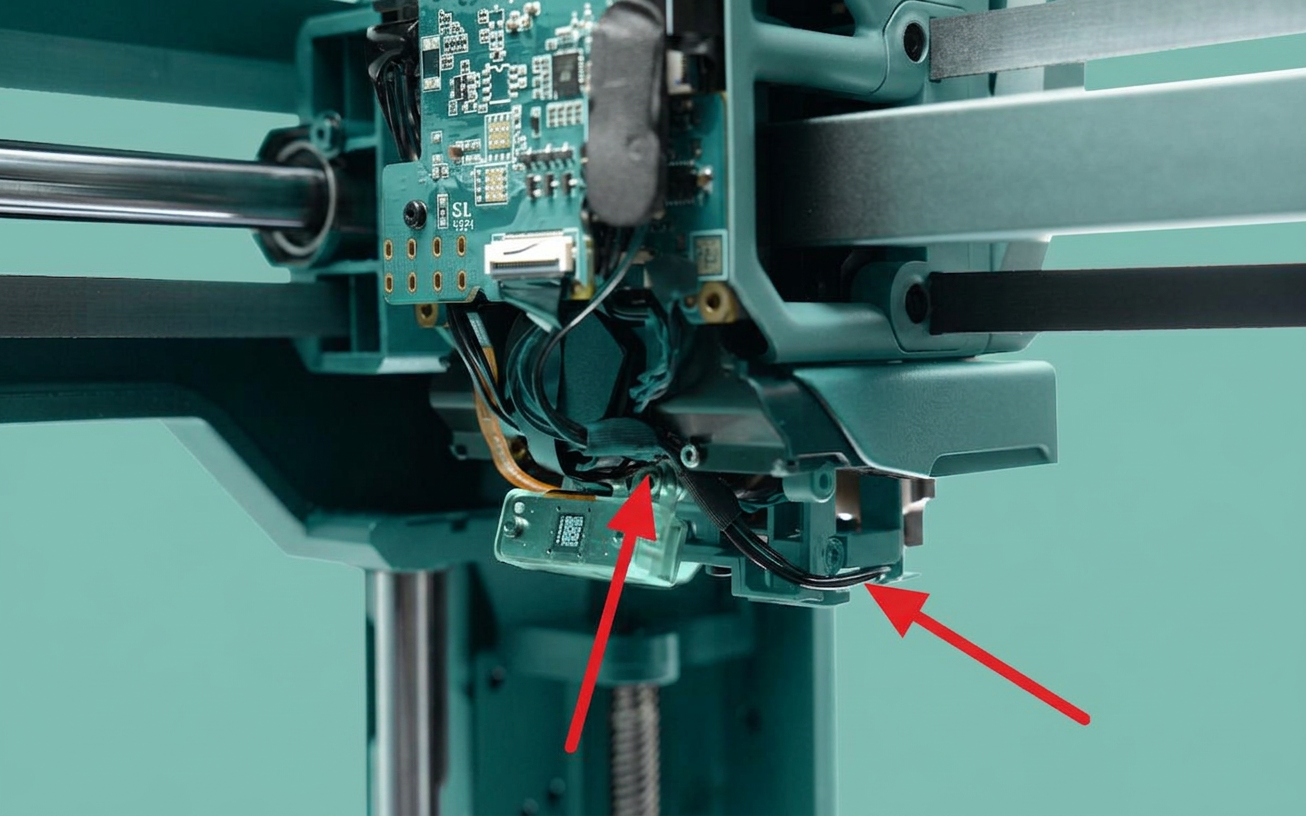

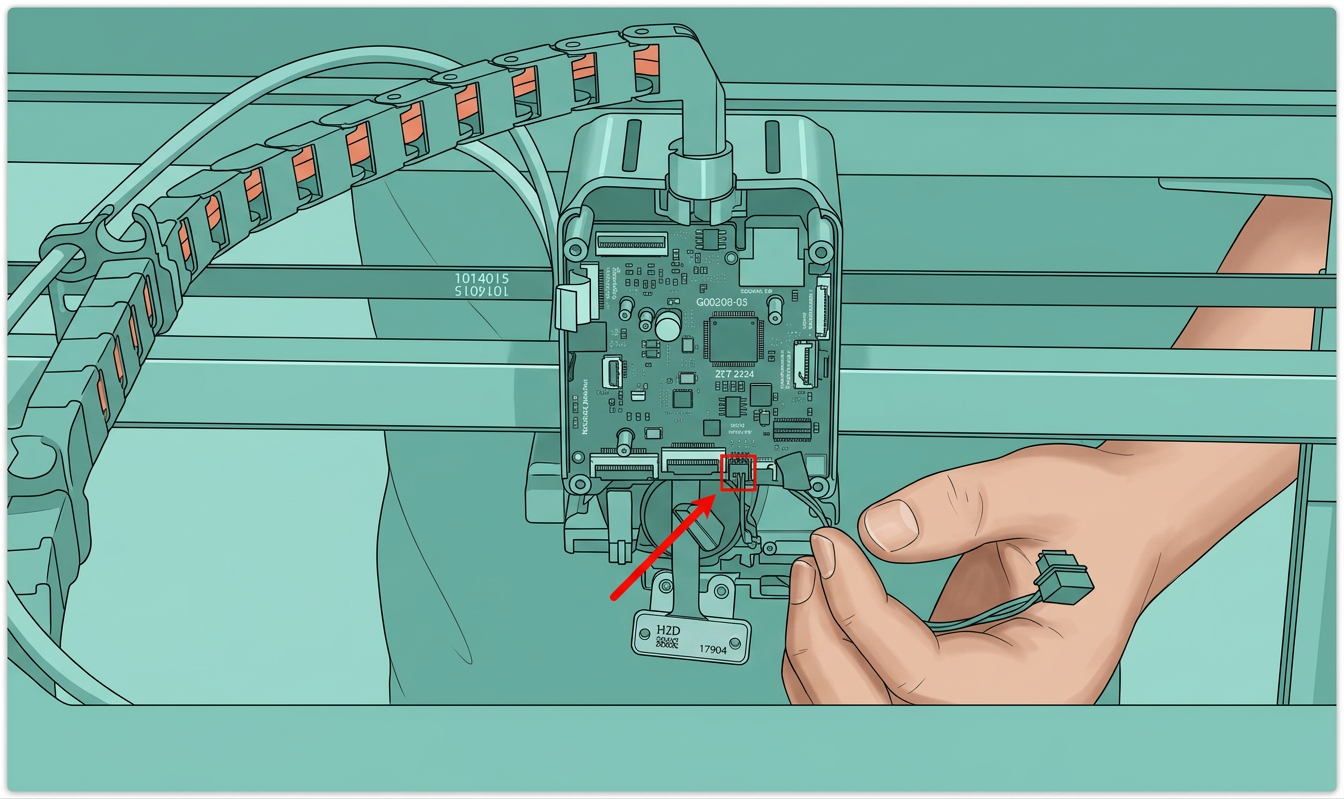

Найдите разъем кабеля нагревательного элемента, аккуратно отсоедините его, чтобы отключить кабель, и вытяните кабель из зажима.

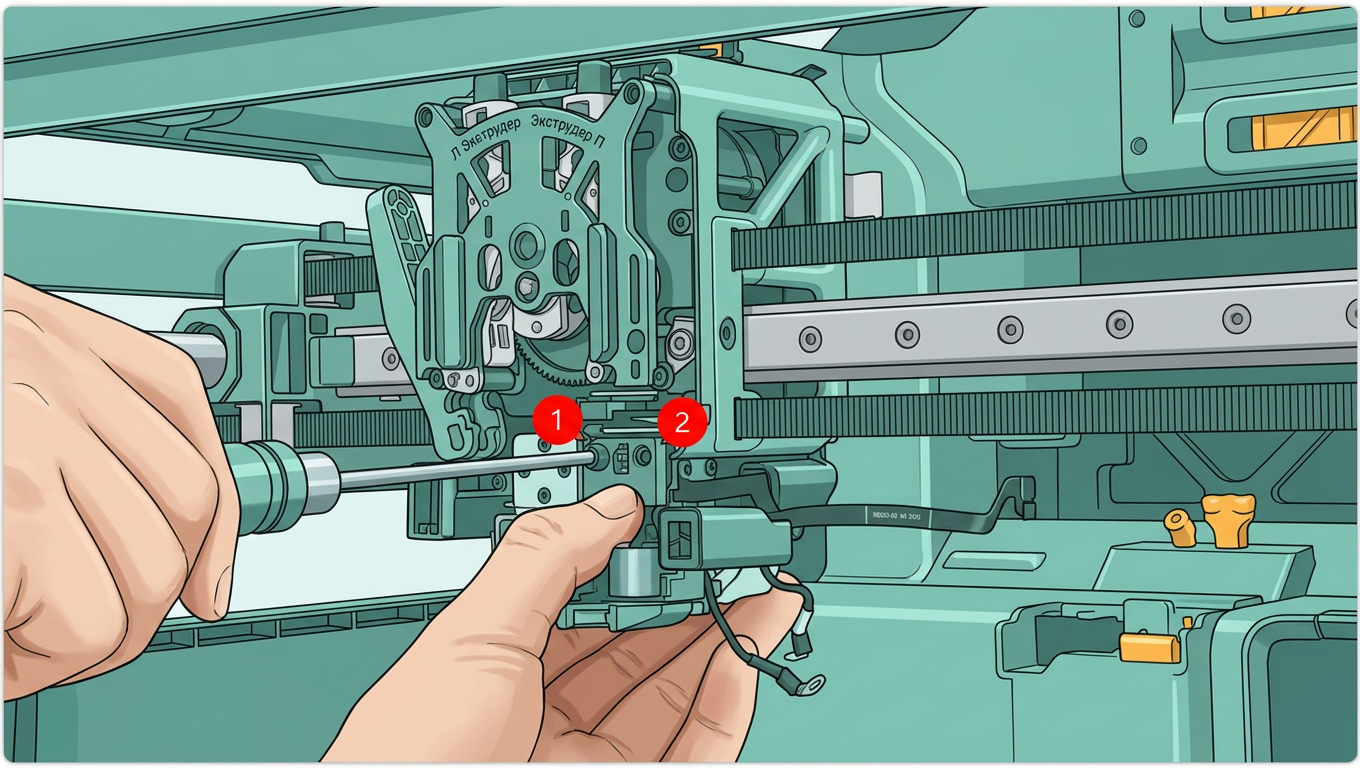

Из-за помех между камерой сопла и кабелем катушки вихревого тока камеру инструментальной головки необходимо сначала ослабить. Используйте шестигранный ключ 1,5 мм для удаления фиксирующих винтов камеры. Обратите внимание, что кабель камеры снимать не нужно, просто слегка переместите камеру, чтобы создать достаточно места для операции.

Снимите защитную ленту с разъема датчика вихревого тока правого сопла.

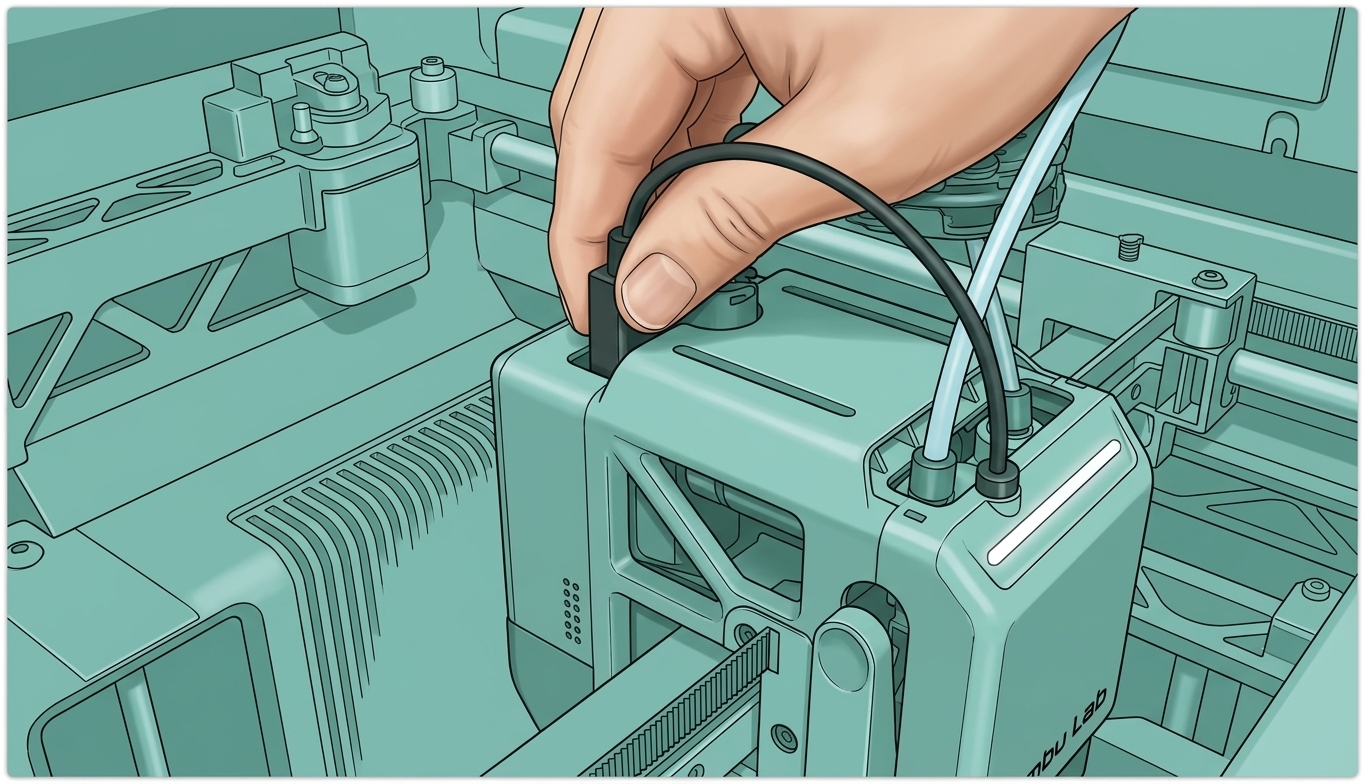

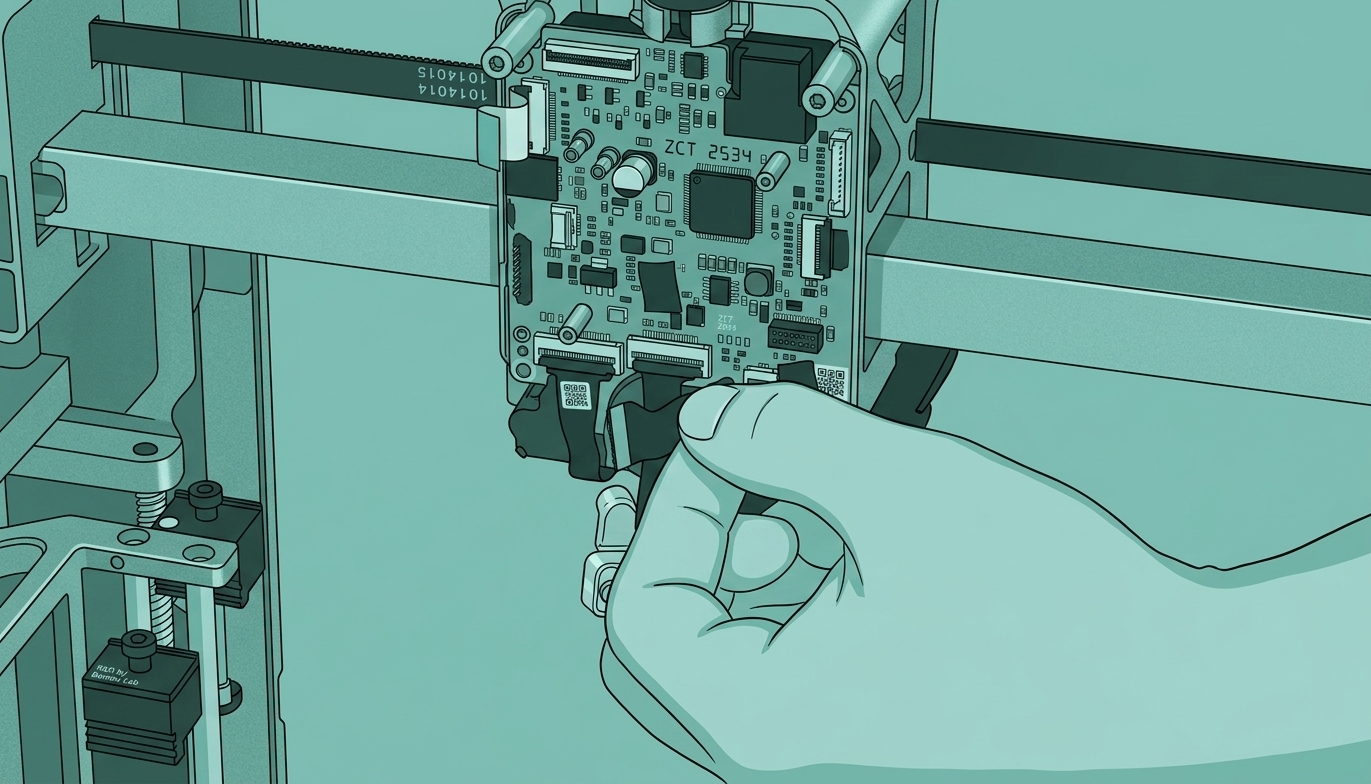

Зажмите разъем датчика вихревого тока правого сопла и вытолкните его наружу вдоль его плоскости.

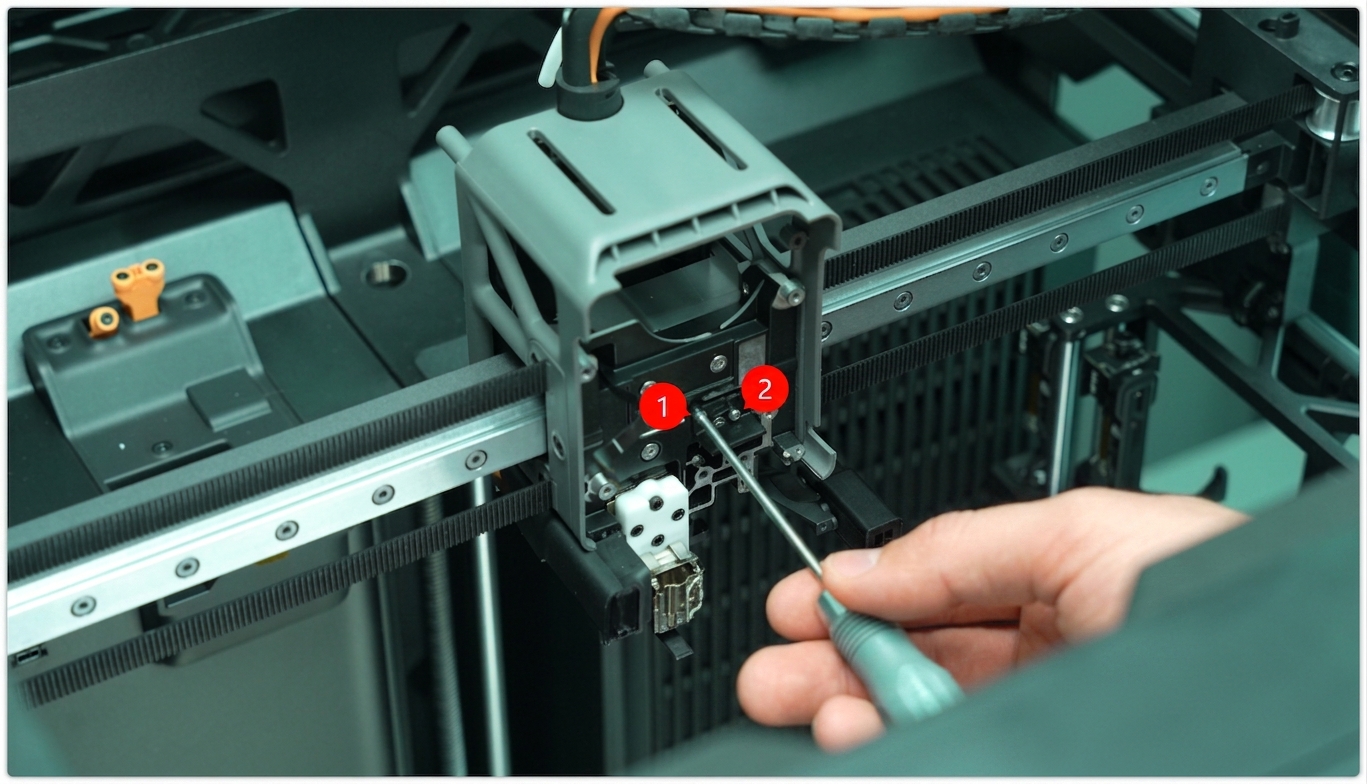

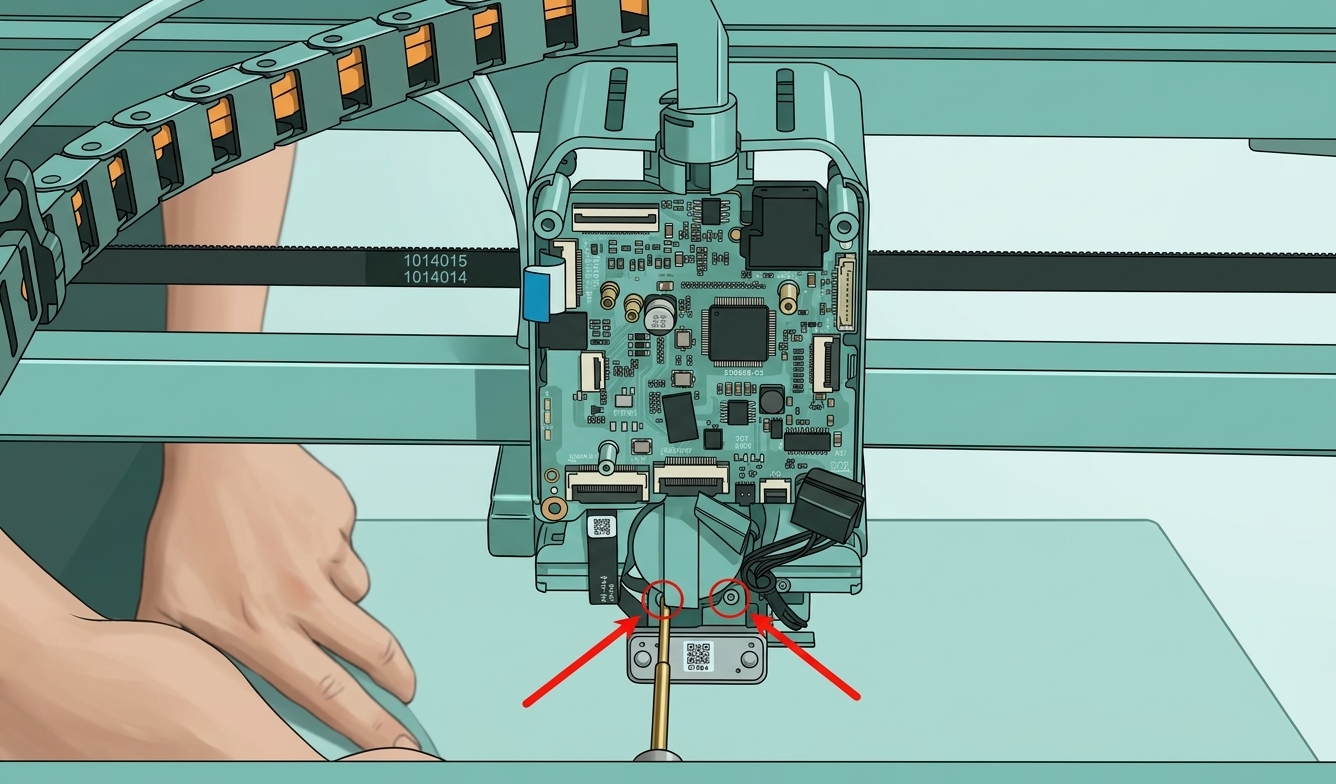

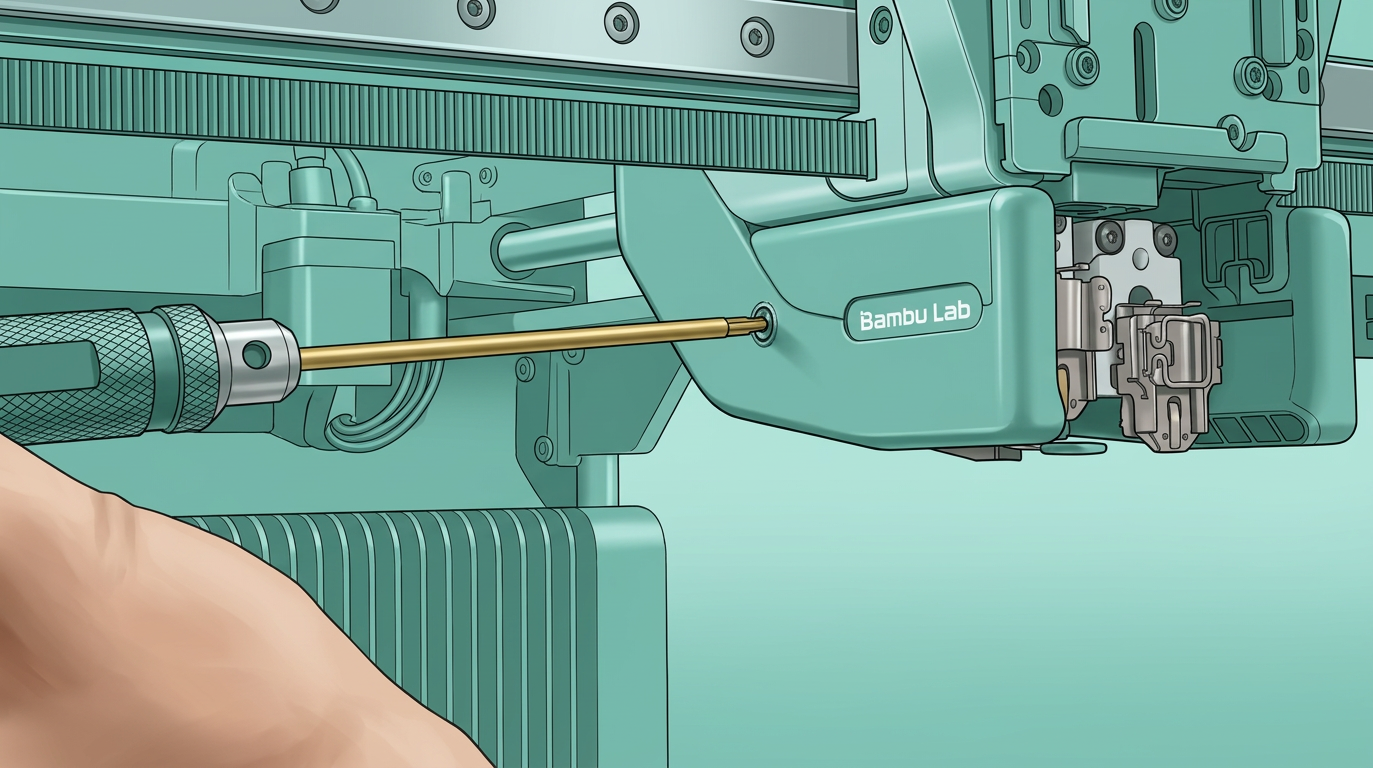

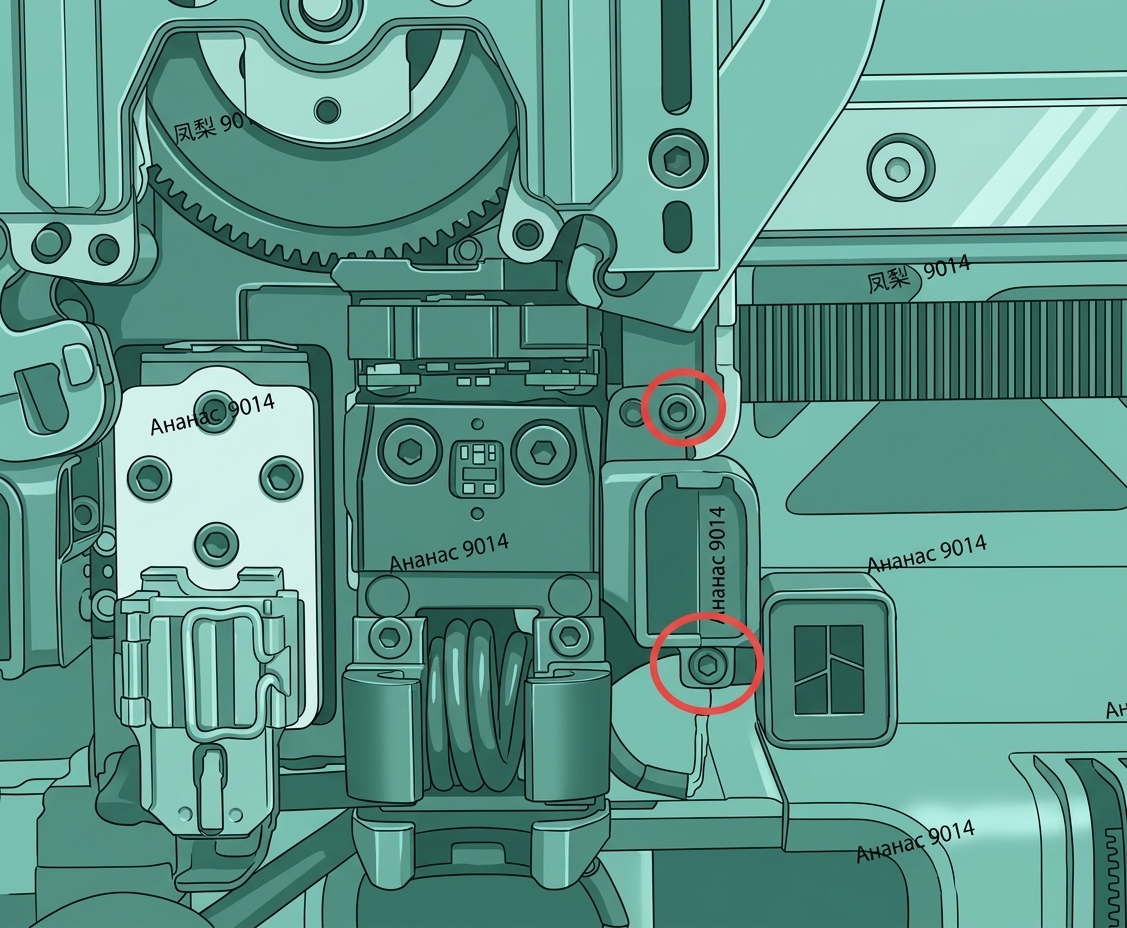

С помощью шестигранного ключа на 1,5 мм снимите два крепежных винта (M1,6 × 4) с правого датчика вихревого тока.

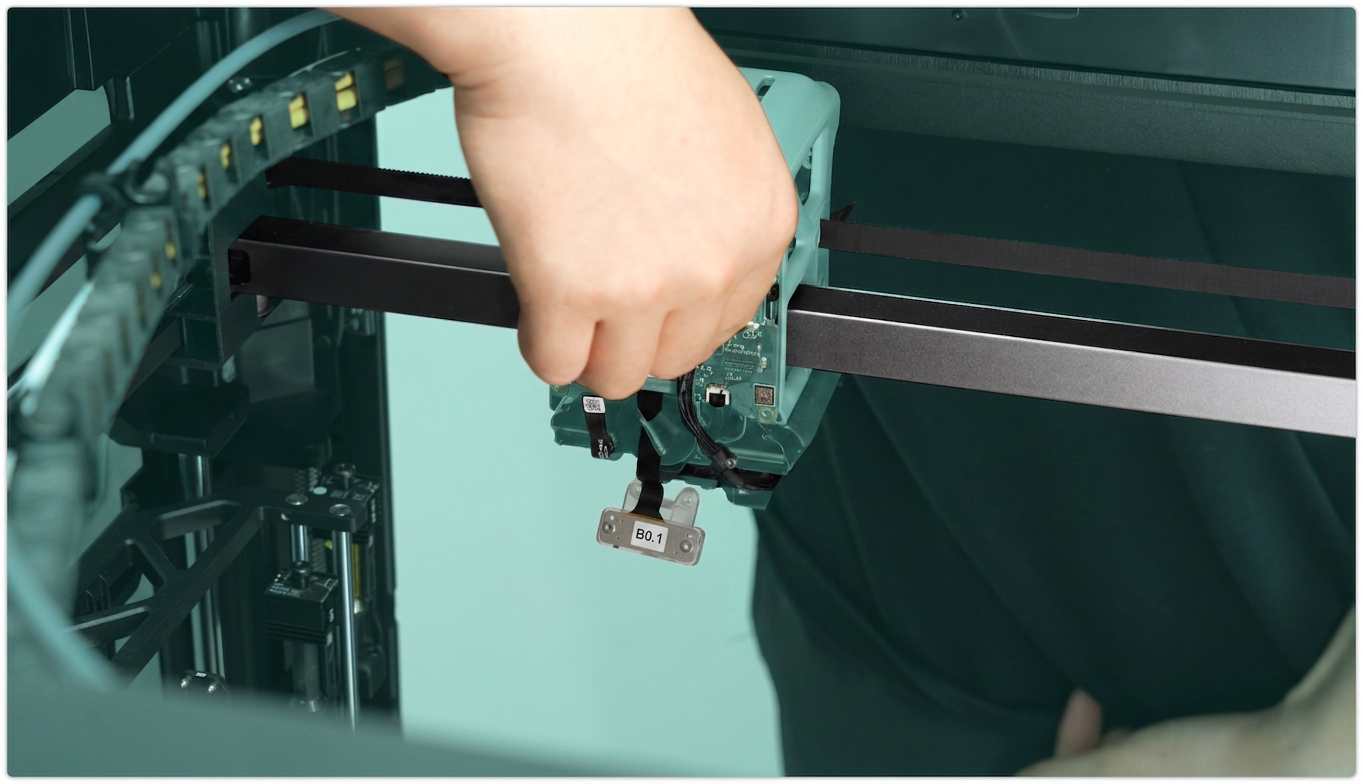

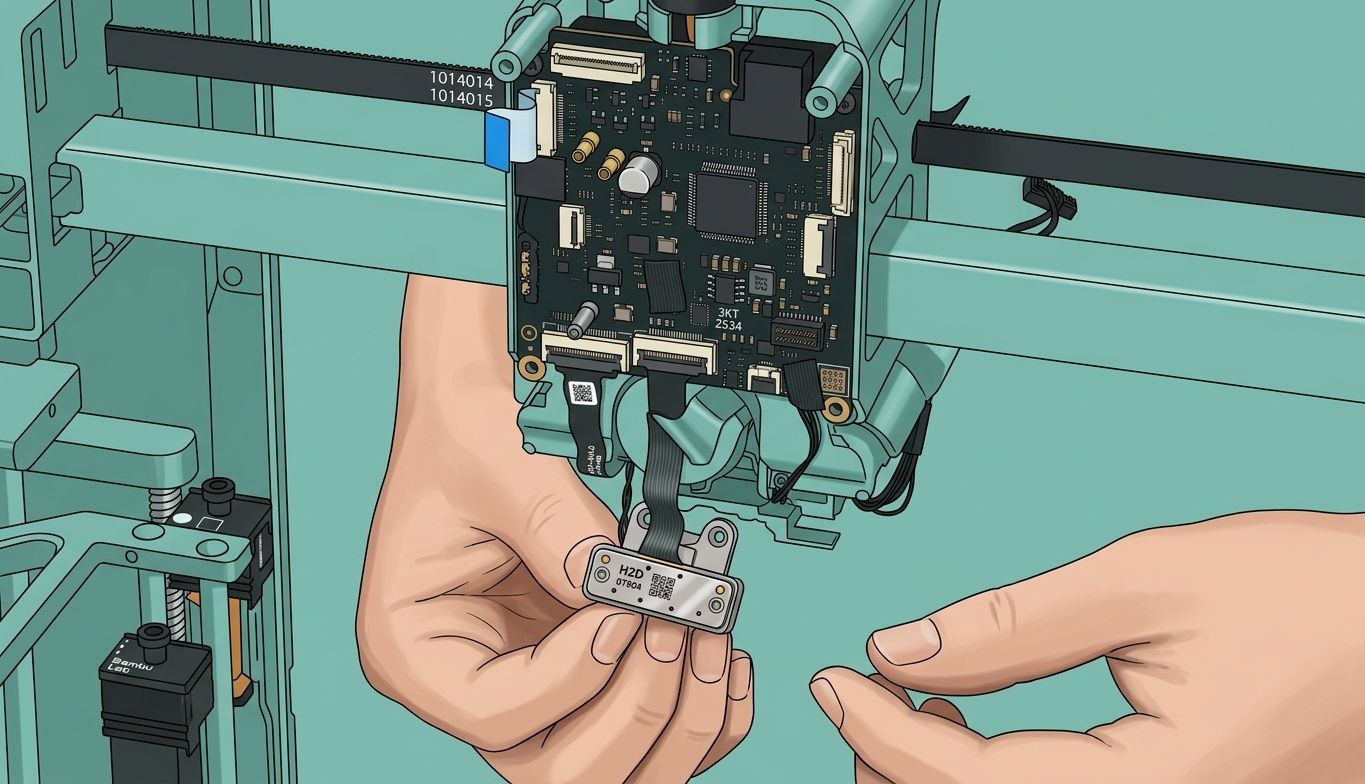

Аккуратно вытяните правый датчик вихревого тока горизонтально сверху от инструментальной головки, следя за тем, чтобы кабель датчика не зацепился и не терся о окружающие компоненты при извлечении.

Установка нового правого датчика вихревого тока сопла

Шаг 1: Установка правого датчика вихревого тока

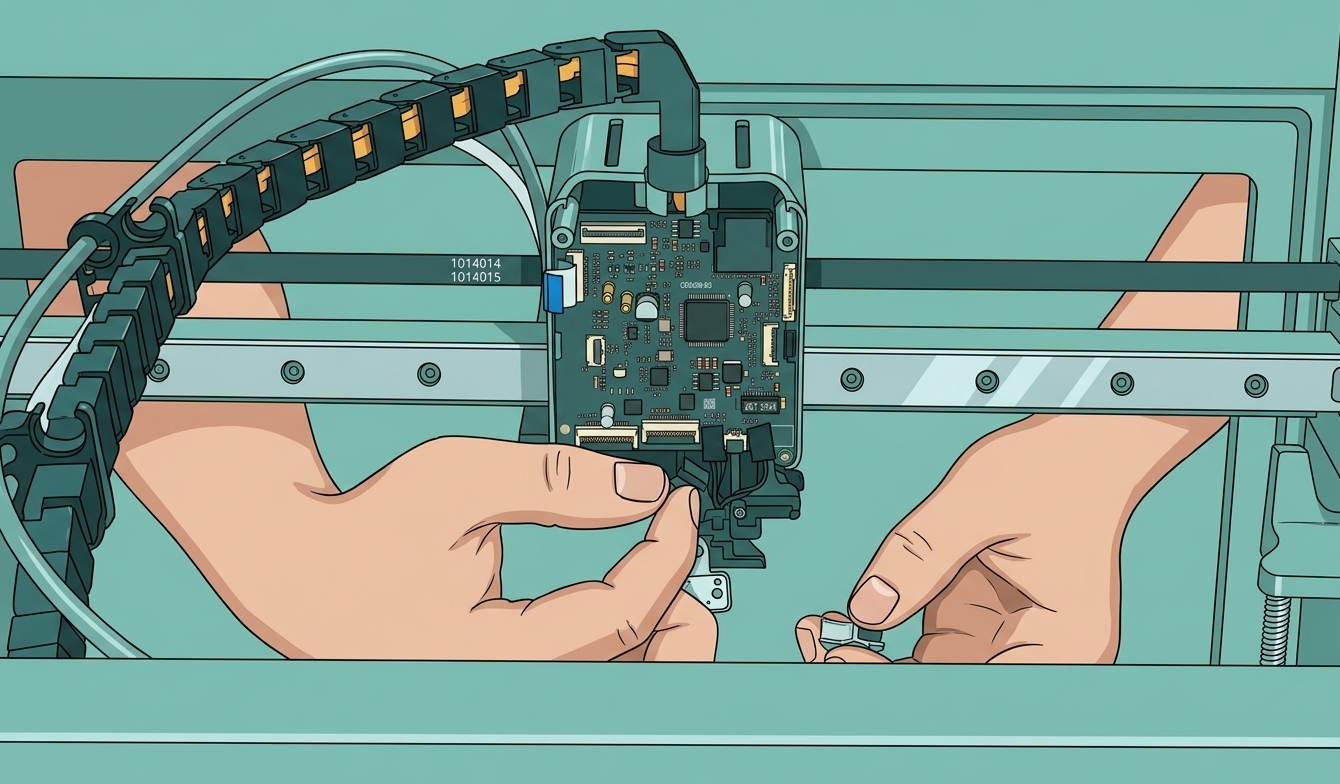

Проденьте разъем нового правого датчика вихревого тока через заранее подготовленное отверстие на инструментальной головке, затем совместите датчик с отверстием под винт.

Вставьте кабель в предусмотренный кабельный канал машины, чтобы убедиться, что он не зажат и не сжат.

Совместите правый датчик вихревого тока с отверстием под винт в месте установки и отрегулируйте его положение до полного контакта с монтажной поверхностью. С помощью шестигранного ключа на 1,5 мм установите два крепежных винта датчика — только предварительно затяните их (не затягивайте полностью).

Примечание: Не затягивайте полностью два винта датчика вихревого тока на этом этапе. После завершения установки узла нагрева затяните два крепежных винта датчика вихревого тока.

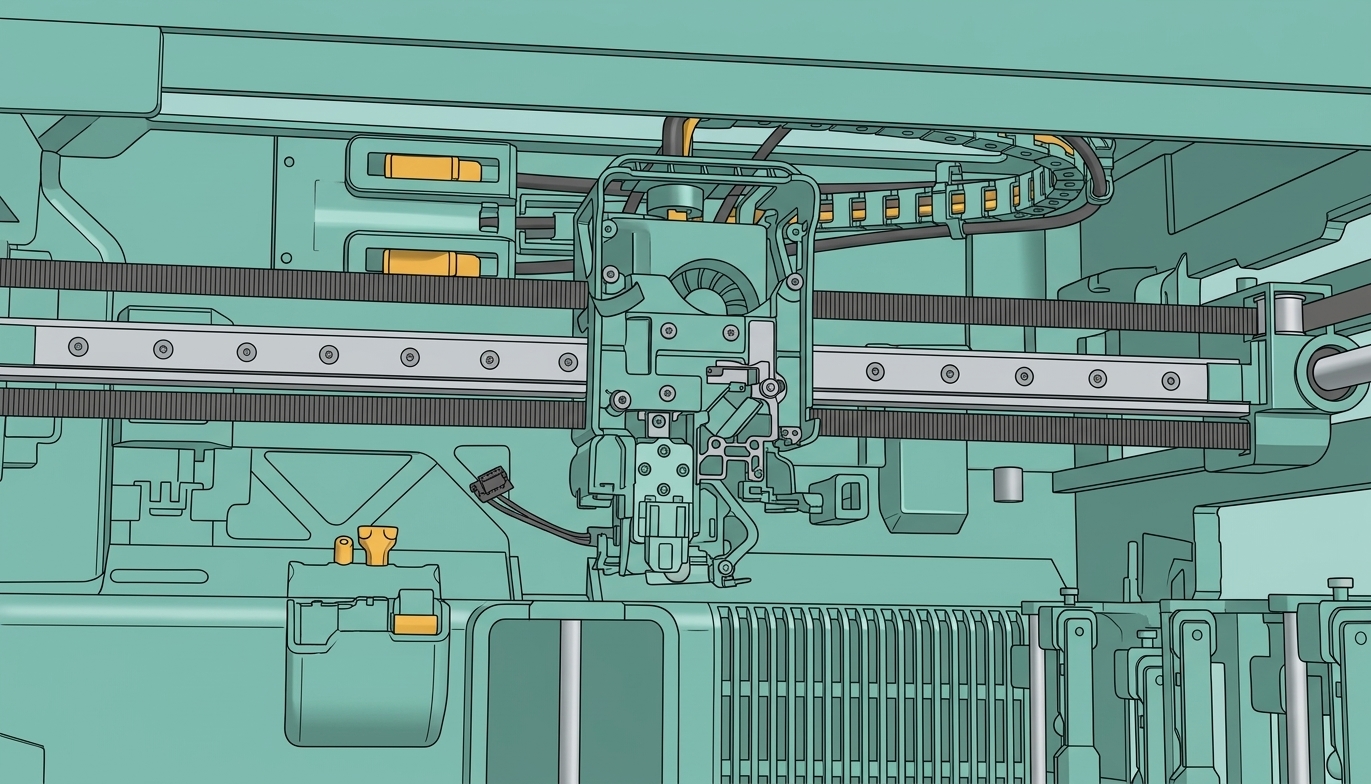

Перейдите к задней части инструментальной головки и проложите кабель правого датчика вихревого тока под кабелем подключения камеры сопла, затем вставьте его в кабельный зажим.

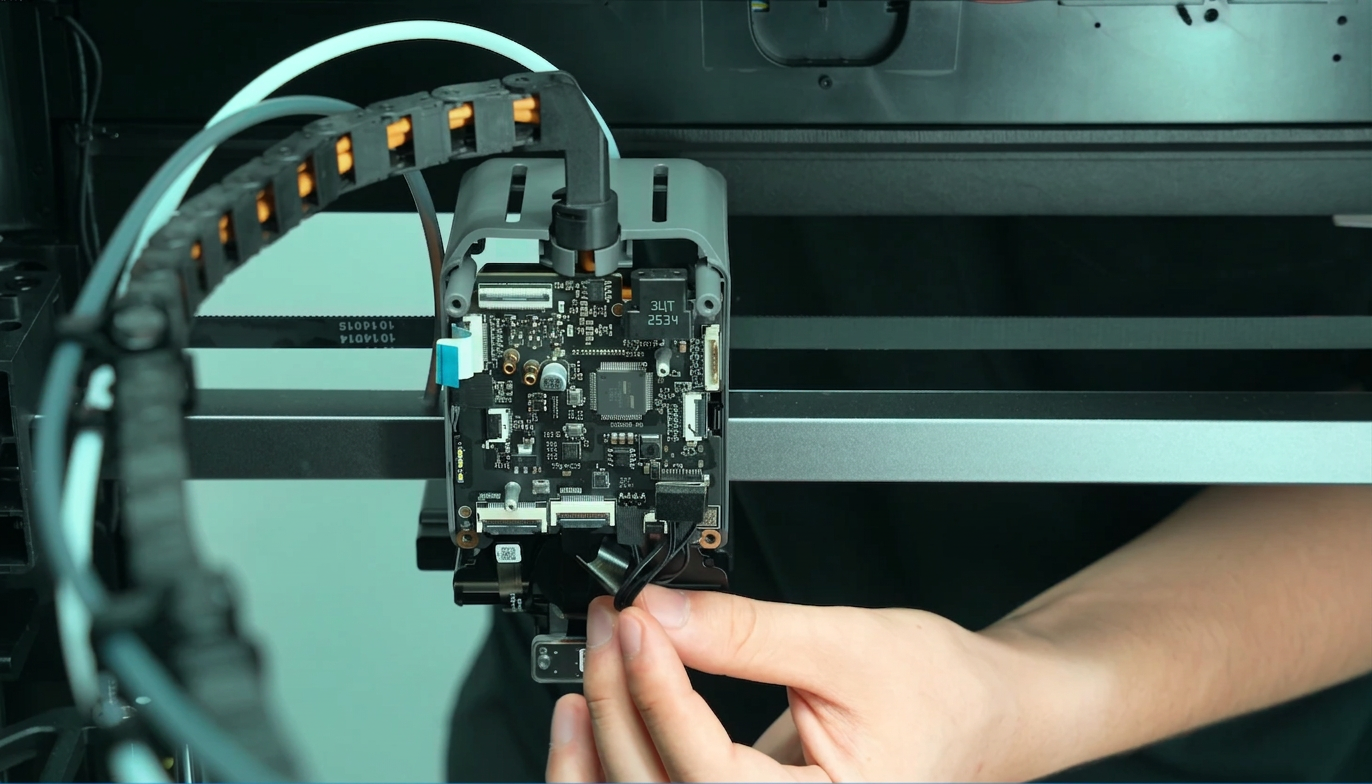

Установите разъем датчика вихревого тока так, чтобы металлическая сторона интерфейса была направлена наружу. Аккуратно нажмите на него горизонтально в интерфейс платы TH, затем снова наклейте защитную ленту.

Совместите разъем кабеля нагревательного компонента с интерфейсом, затем после подключения аккуратно потяните кабель, чтобы убедиться в надежности соединения.

Как показано на изображении ниже, вставьте кабель компонента в кабельный зажим.

Шаг 2: Установка платы подключения экструдера

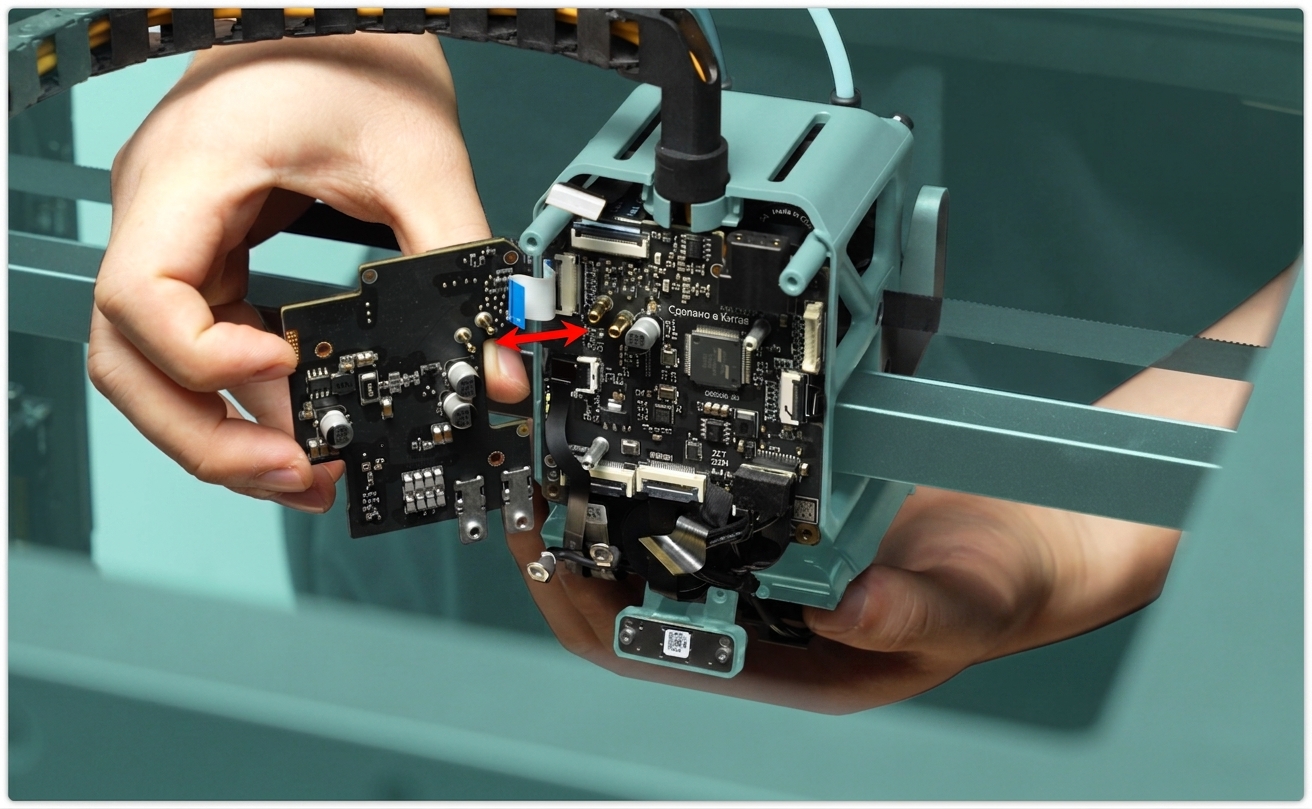

Отрегулируйте положение платы подключения экструдера, совместите два золотых контакта на плате с соответствующим интерфейсом на плате TH и медленно вставьте её вертикально на место.

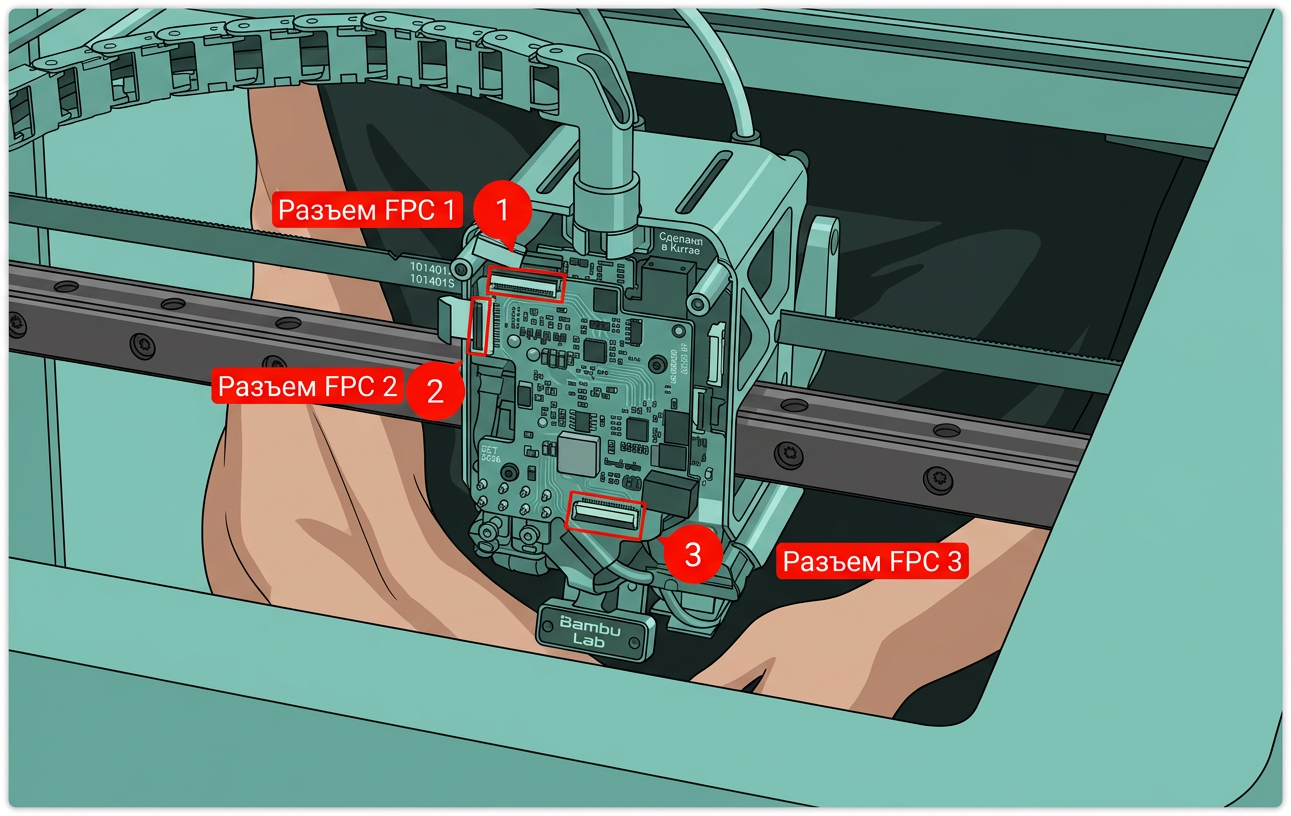

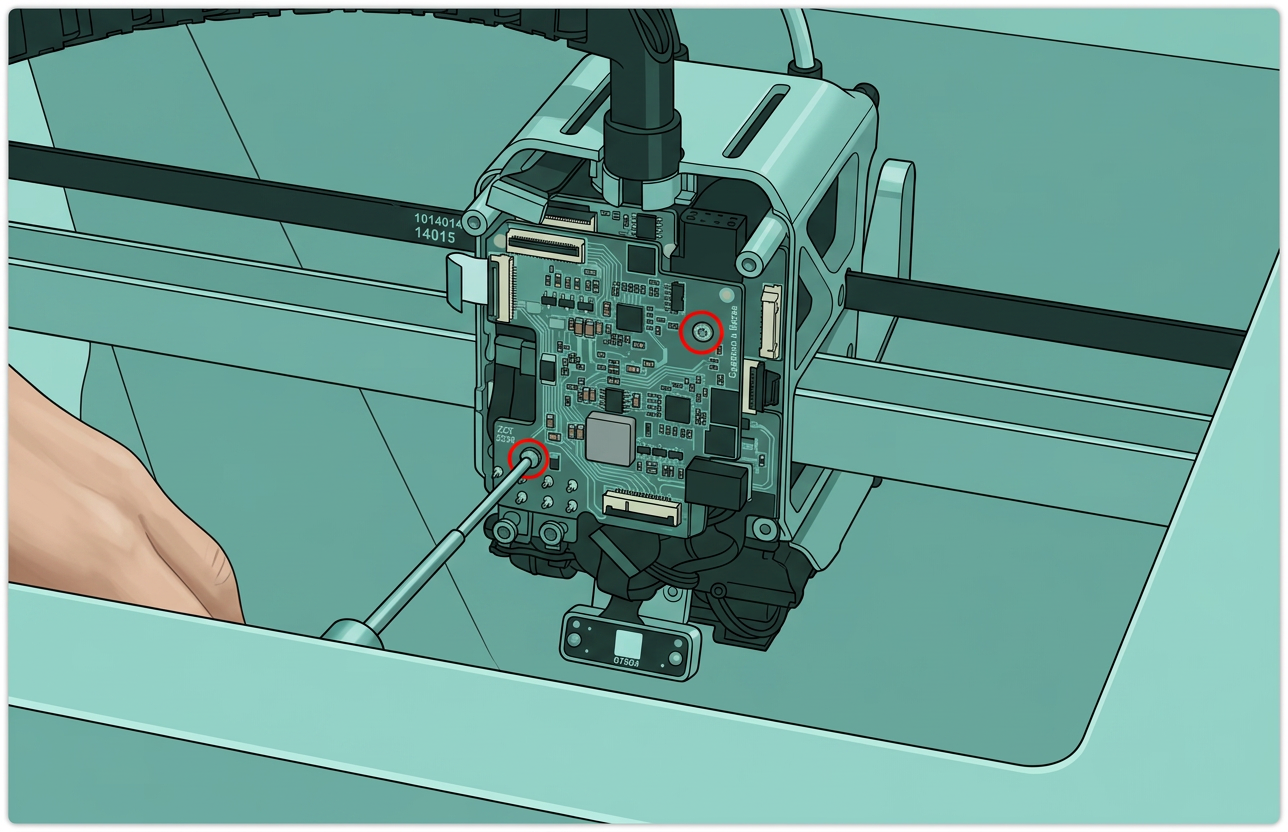

Подключите три разъема FPC на плате интерфейса экструдера, затем затяните два крепежных винта (M1,6 × 4) с помощью шестигранного ключа на 1,5 мм для завершения установки платы интерфейса экструдера.

Шаг 3: Установка узла индукционного нагрева

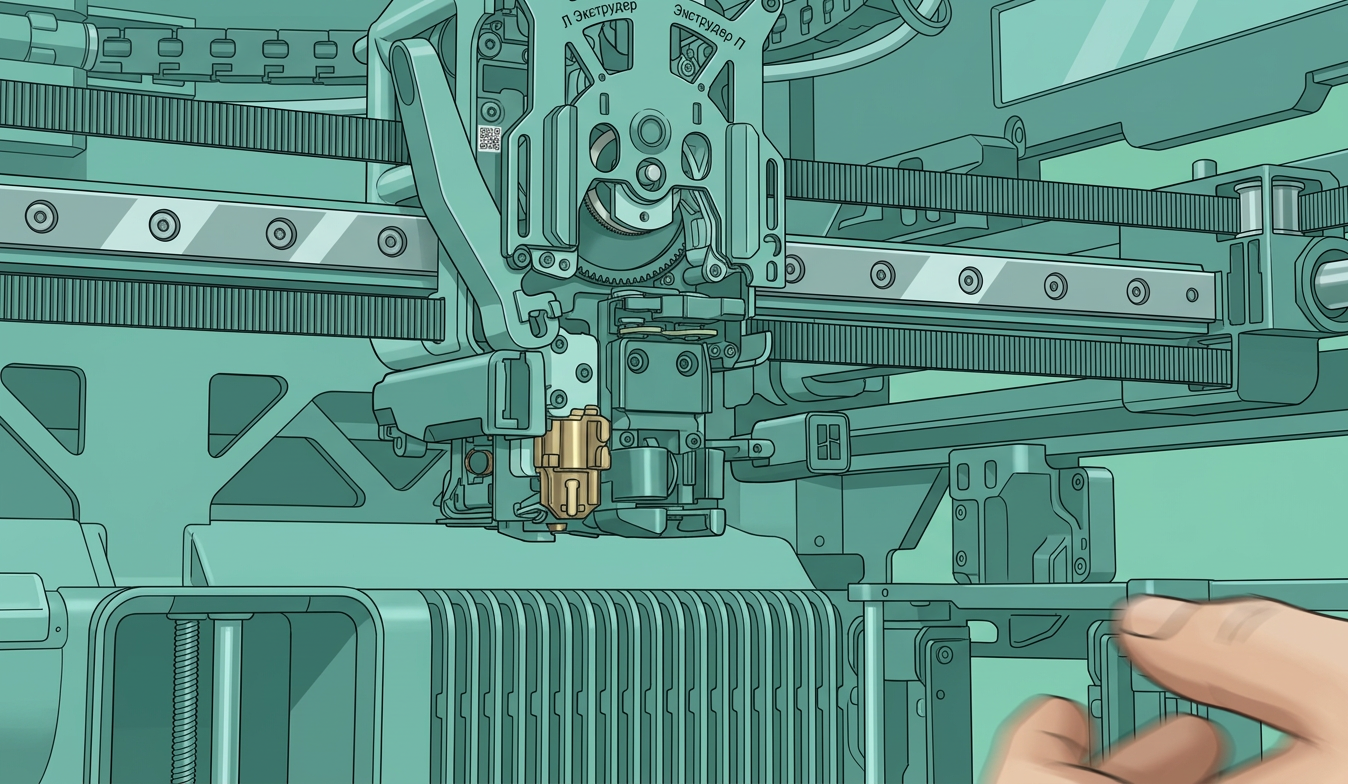

Положите тонкий лист бумаги формата А4 поверх узла нагрева в качестве подкладки, чтобы избежать жесткого столкновения между узлом нагрева и верхним датчиком вихревого тока во время установки.

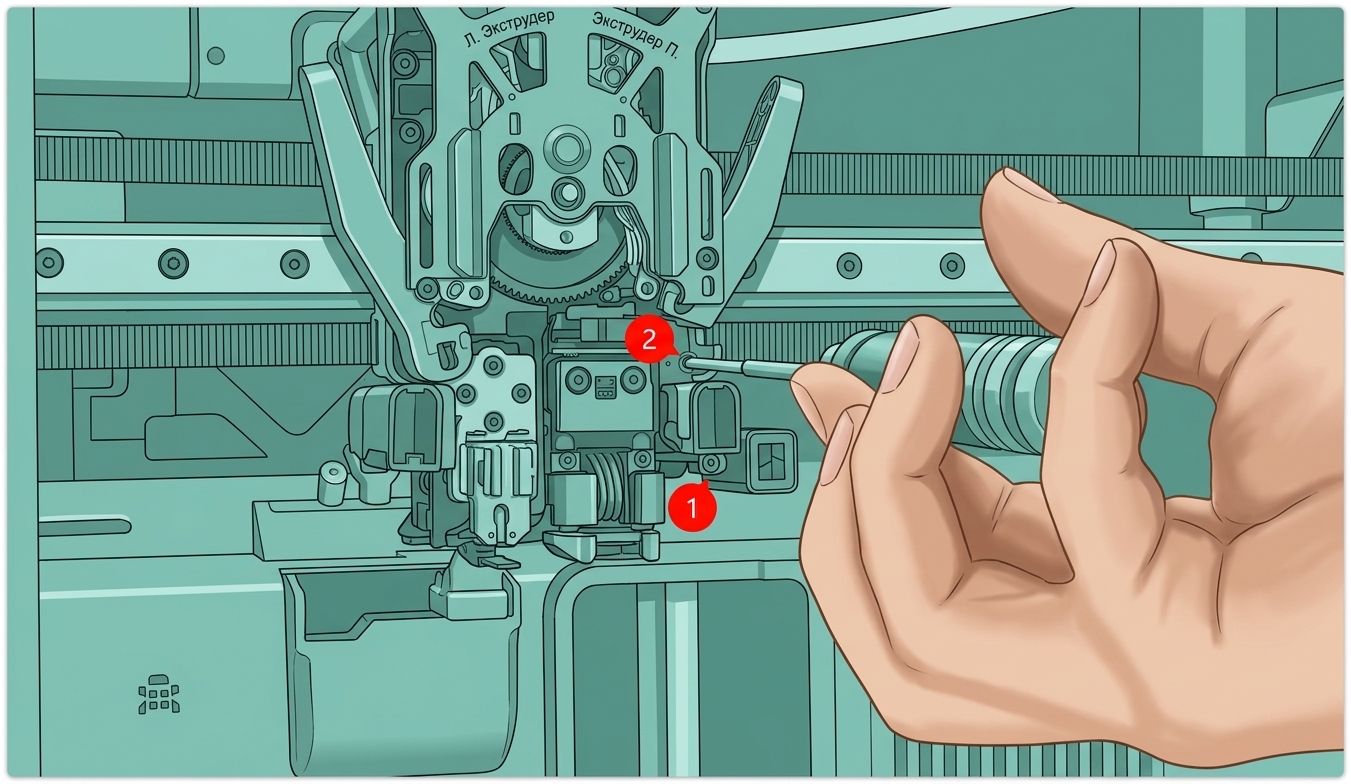

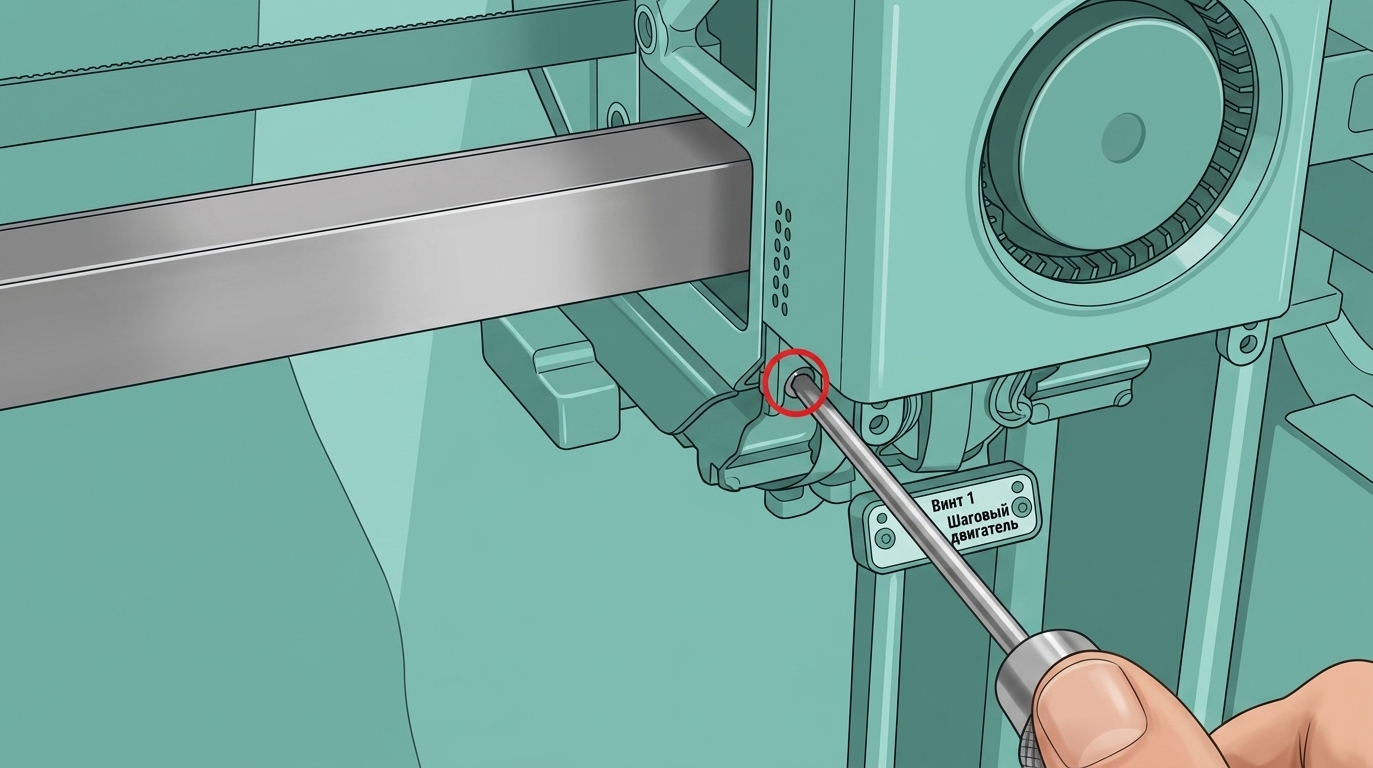

После подтверждения положения затяните два крепежных винта узла нагрева.

Для подробных шагов обратитесь к этой вики: H2C Induction Heating Assembly Replacement Guide .

После завершения установки нагревательного узла затяните крепежные винты правого датчика вихревого тока.

Шаг 4: Установка экструдера

Для подробных инструкций обратитесь к этой вики-статье: Руководство по замене узла экструдера H2C.

Шаг 5: Установка выходного отверстия воздуховода вентилятора охлаждения детали

Совместите винты и установочные отверстия, затем вставьте выходное отверстие воздуховода, убедившись, что установочный штифт точно совмещен с отверстием. Используйте шестигранный ключ 1,5 мм для затяжки двух крепежных винтов (M2 × 5) и фиксации выходного отверстия воздуховода.

Шаг 6: Установка узла направляющей филамента экструдера

Для подробных инструкций обратитесь к этой вики-статье: Руководство по замене направляющей филамента экструдера H2C.

Шаг 7: Установка левого и правого хотэндов

Установка левого сопла: Поместите узел левого сопла в соответствующее монтажное положение, закрепите фиксирующую скобу и убедитесь, что сопло плотно установлено. Затем повторно установите силиконовый чехол.

Установка правого сопла: Убедитесь, что рычаг вытянут, совместите узел правого сопла с монтажным положением и вставьте его. Затем нажмите на рычаг, чтобы зафиксировать его, и слегка покачайте сопло, чтобы убедиться, что оно надежно зафиксировано и не болтается.

Для подробных инструкций по установке обратитесь к вики-статье: Руководство по установке индукционного хотэнда H2C.

Шаг 8: Установка усиленного вентилятора охлаждения головок инструмента

Проверка работоспособности

Подключите блок питания и включите принтер. Запустите задание на печать и проверьте, завершится ли оно успешно.

Список винтов
