H2C Индукционный фиксатор хотэнда
Индукционный фиксатор хотэнда обеспечивает быструю фиксацию и разблокировку узла хотэнда. Он интегрирует миниатюрные магниты, которые работают с датчиком Холла на нагревательном модуле, позволяя принтеру автоматически определять, находится ли хотэнд в заблокированном или разблокированном состоянии.
Когда использовать это руководство
- Поврежденный индукционный фиксатор хотэнда
- Износ индукционного фиксатора хотэнда
Необходимые инструменты и материалы
- Новый индукционный фиксатор хотэнда
- смазочное масло
- Шестигранный ключ H2.0
Предупреждение о безопасности
Крайне важно отключить принтер от сети перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности. Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотэнд. Это обнажает провода и электрические компоненты, которые могут замкнуть, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер включен. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем. Поэтому крайне важно выключить принтер и отключить его от источника питания перед выполнением любых работ по обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений относительно следования этому руководству, создайте новый тикет на нашей странице поддержки, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Видеоинструкция
Снятие старого индукционного фиксатора хотэнда

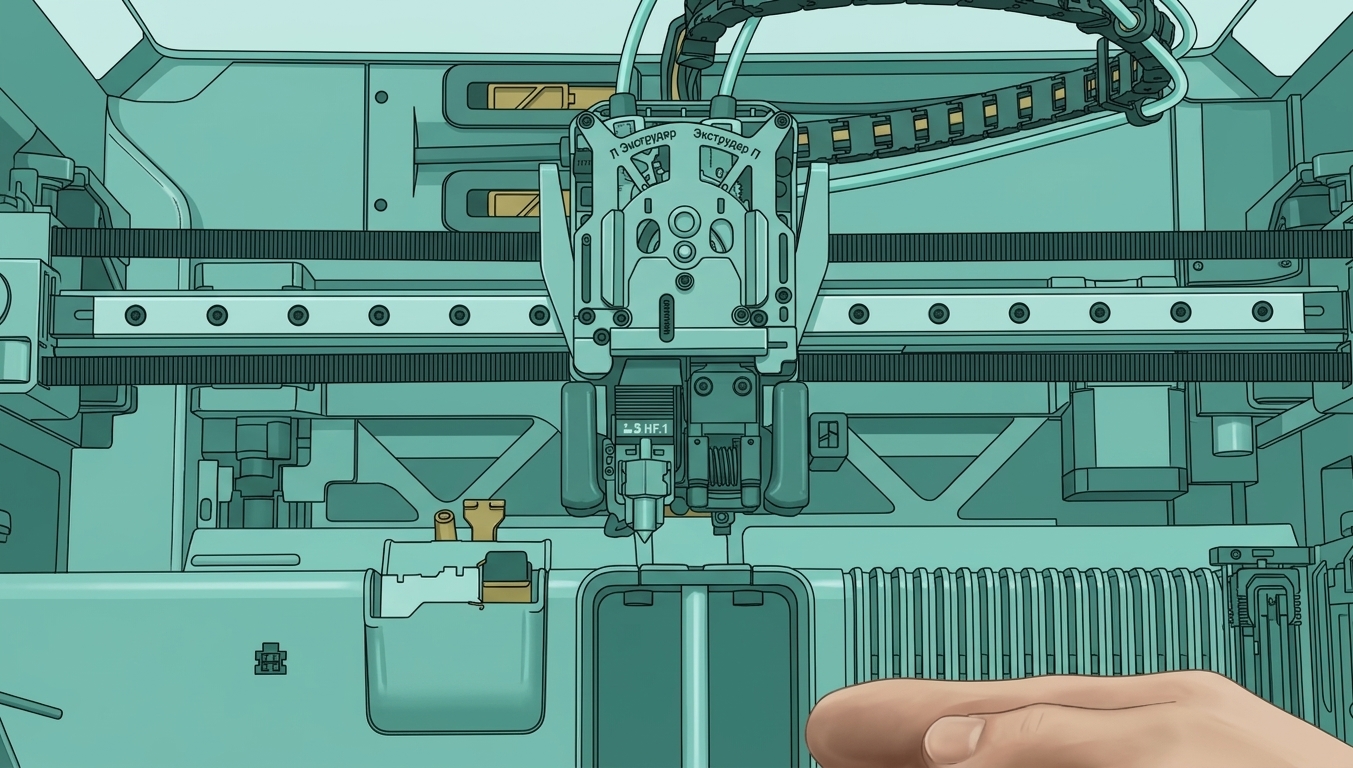

Шаг 1: Снятие хотэнда
Левое сопло: Снимите силиконовый чехол, откройте фиксирующий зажим и извлеките узел левого сопла.
Правое сопло: Тяните ручку сопла вправо, чтобы разблокировать и снять узел правого сопла.
 |
 |
Шаг 2: Снятие узла направляющей передней крышки экструдера
Используйте пальцы, чтобы толкнуть черный разъем сопла вверх снизу, одновременно слегка нажимая на ручку левого резака, чтобы освободить его из паза рядом с винтом резака.
Для подробных шагов замены обратитесь к wiki: H2C Extruder Filament Guide Replacement Steps.

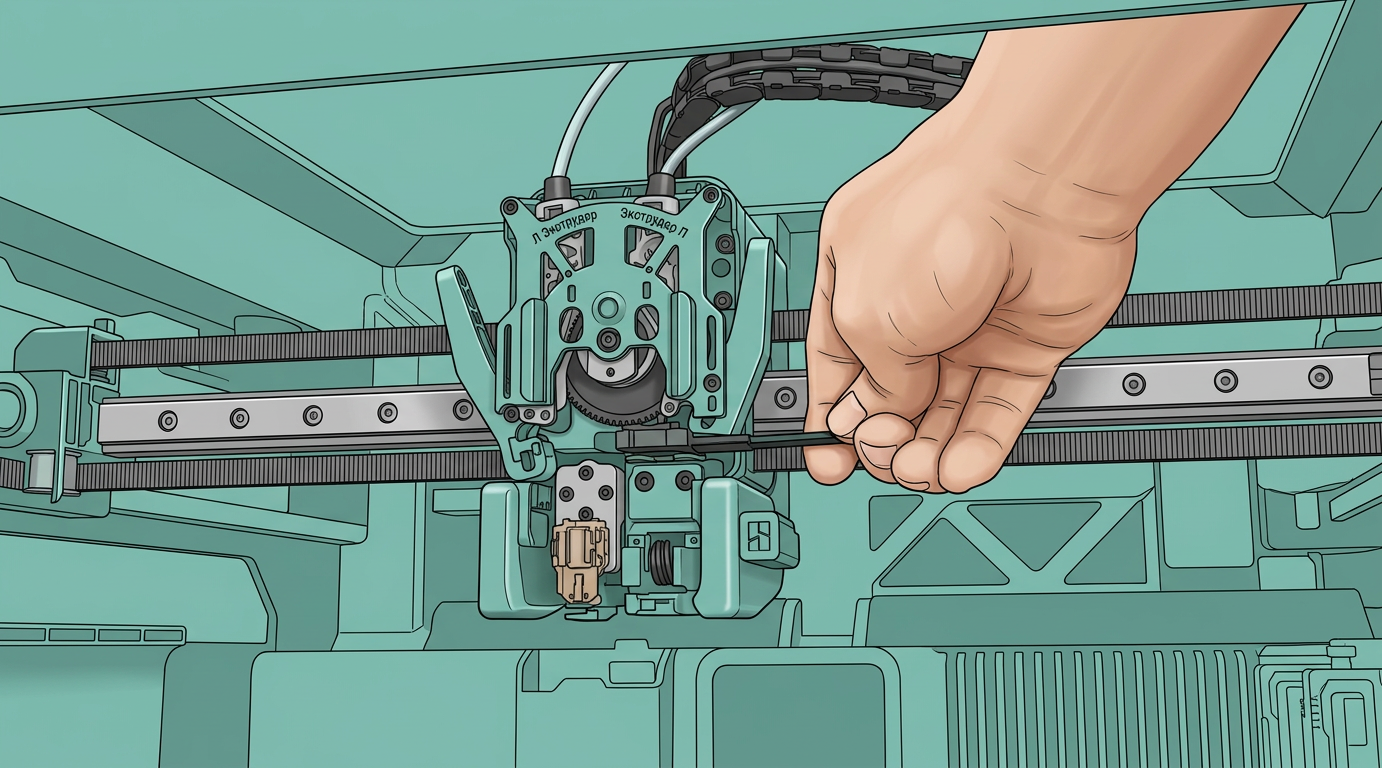

Шаг 3: Снятие индукционного фиксатора хотэнда

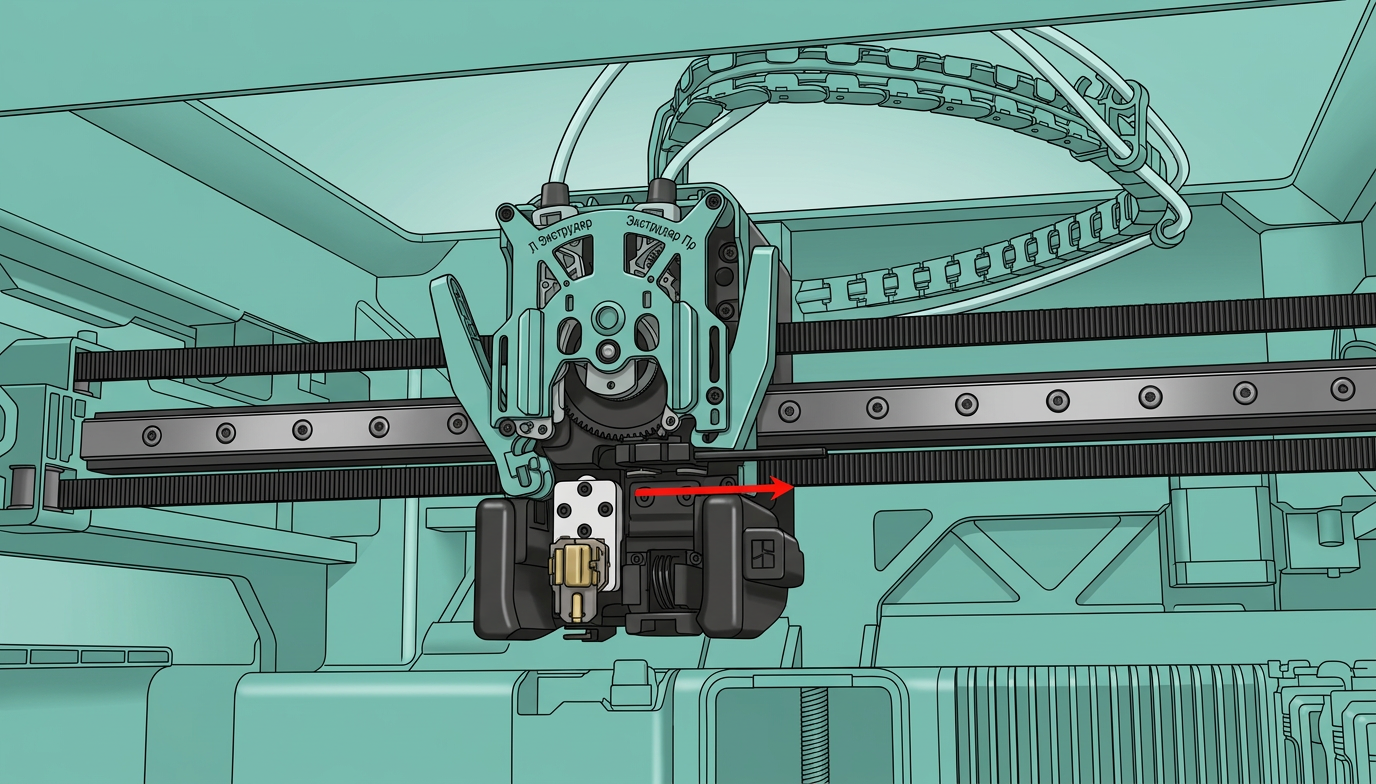

Вытяните защёлку вправо до полного выдвижения
Установка новой защёлки индукционного хотенда

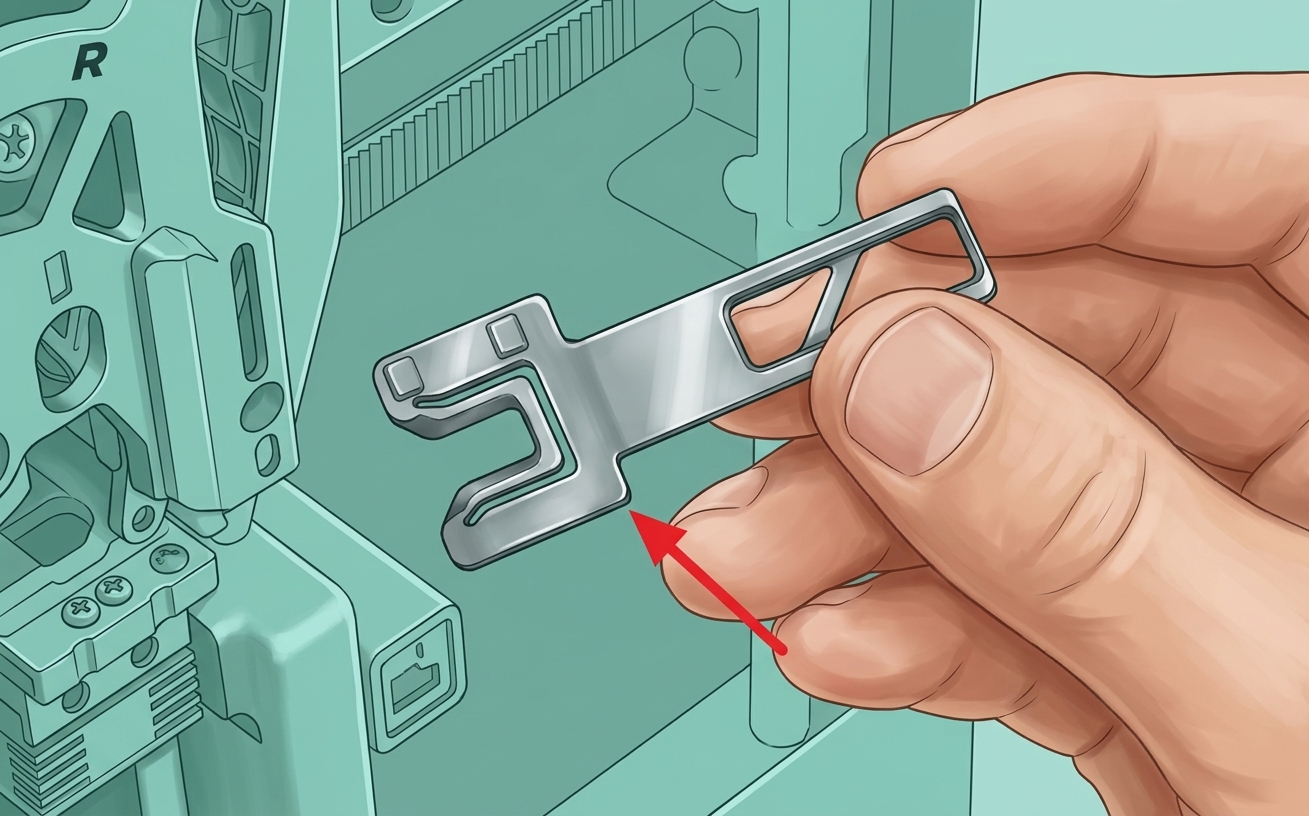

Шаг 1: Нанесите смазку на новую защёлку индукционного хотенда
Как показано на картинке, нанесите смазку на обе стороны пазов скольжения новой защёлки индукционного хотенда.
Шаг 2: Установите новую защёлку индукционного хотенда

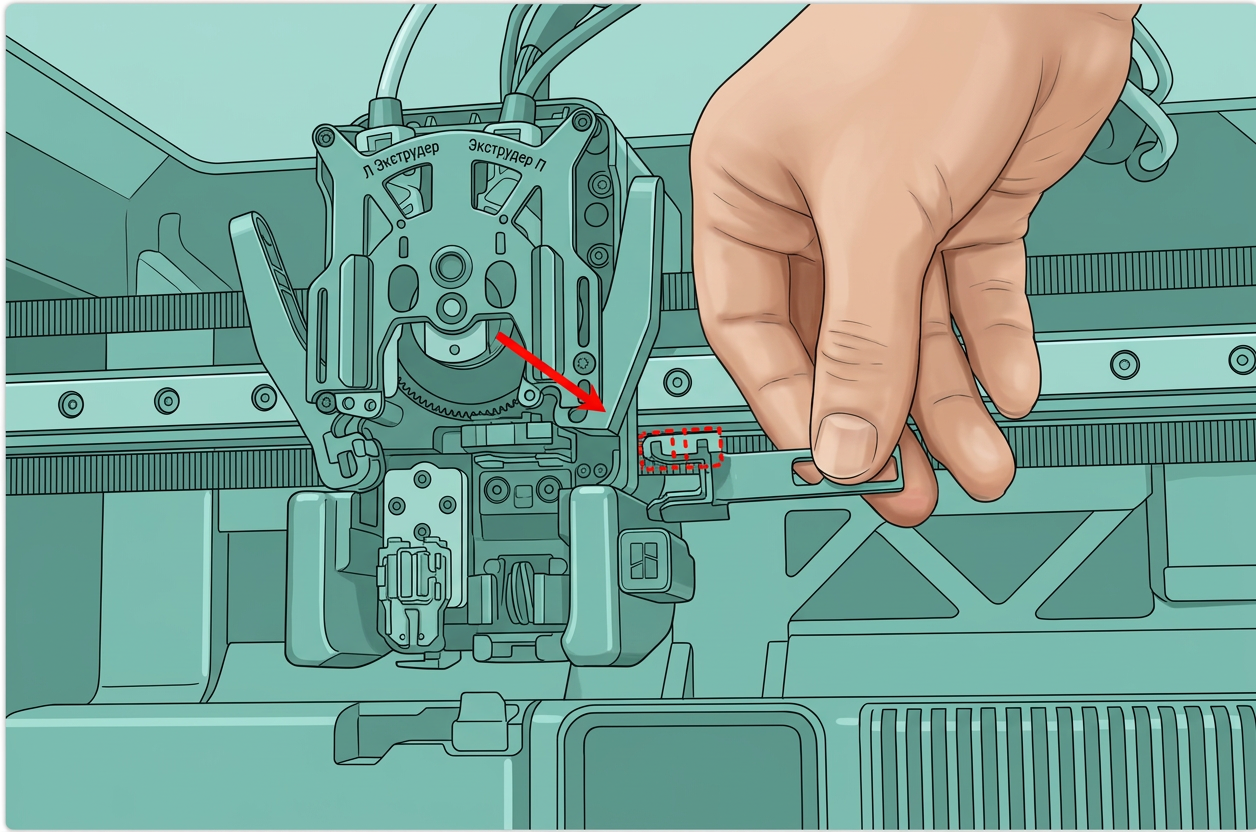

Как показано на картинке ниже, выровняйте верхние поверхности двух маленьких квадратов на каретке с соответствующими пазами, убедившись, что верхняя поверхность защёлки направлена вверх.
 |
 |
Шаг 3: Установка узла направляющей филамента экструдера

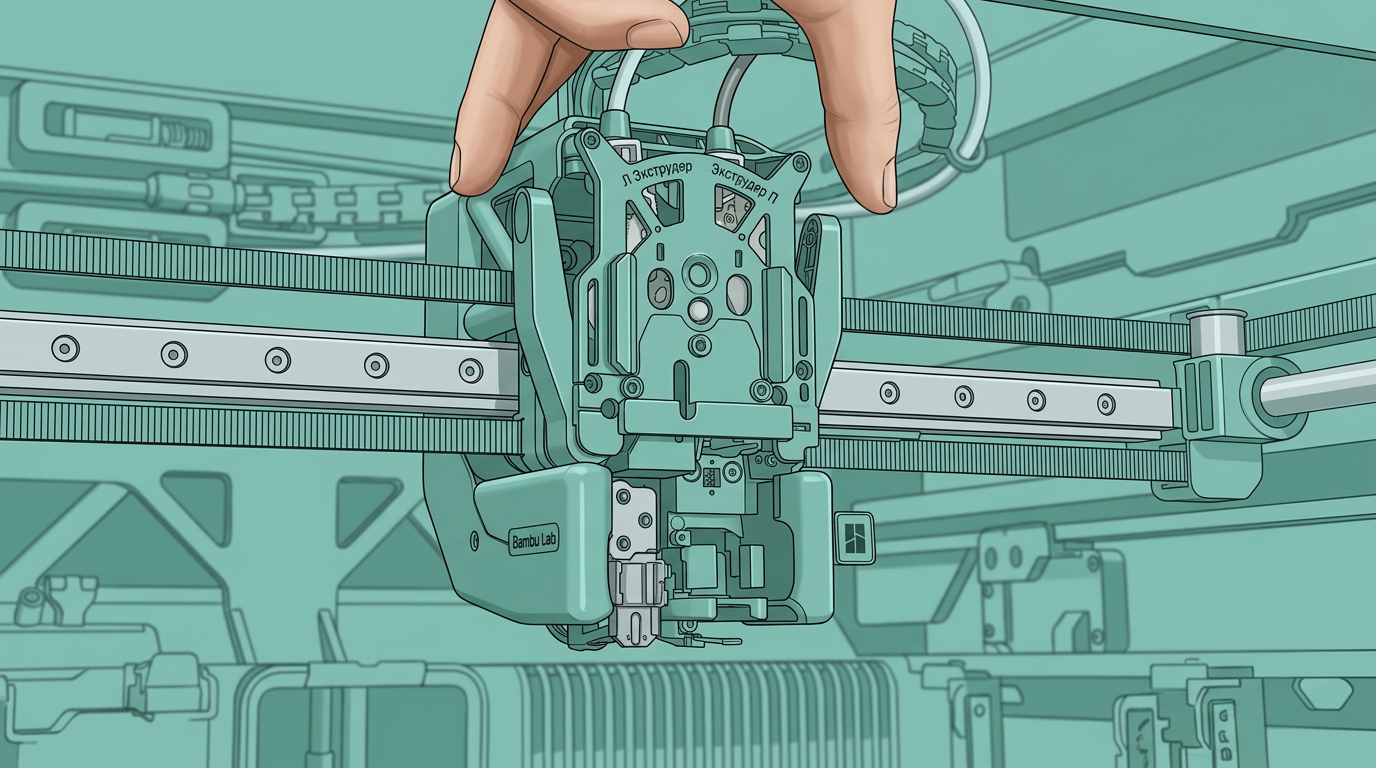

Аккуратно нажмите на левый нож, чтобы отрегулировать его под удобным углом для более лёгкой вставки, затем вставьте направляющую филамента на место. В конце нажмите на оба ножа, одновременно прижимая переднюю крышку.
Для подробных шагов замены обратитесь к wiki: H2C Экструдер Замена передней направляющей.
Шаг 4: Установка хотенда
Установка левого сопла: Поместите узел левого сопла в соответствующее посадочное место, закрепите фиксирующий зажим и убедитесь, что сопло надёжно закреплено. Затем снова установите силиконовый чехол на левое сопло.
 |
 |

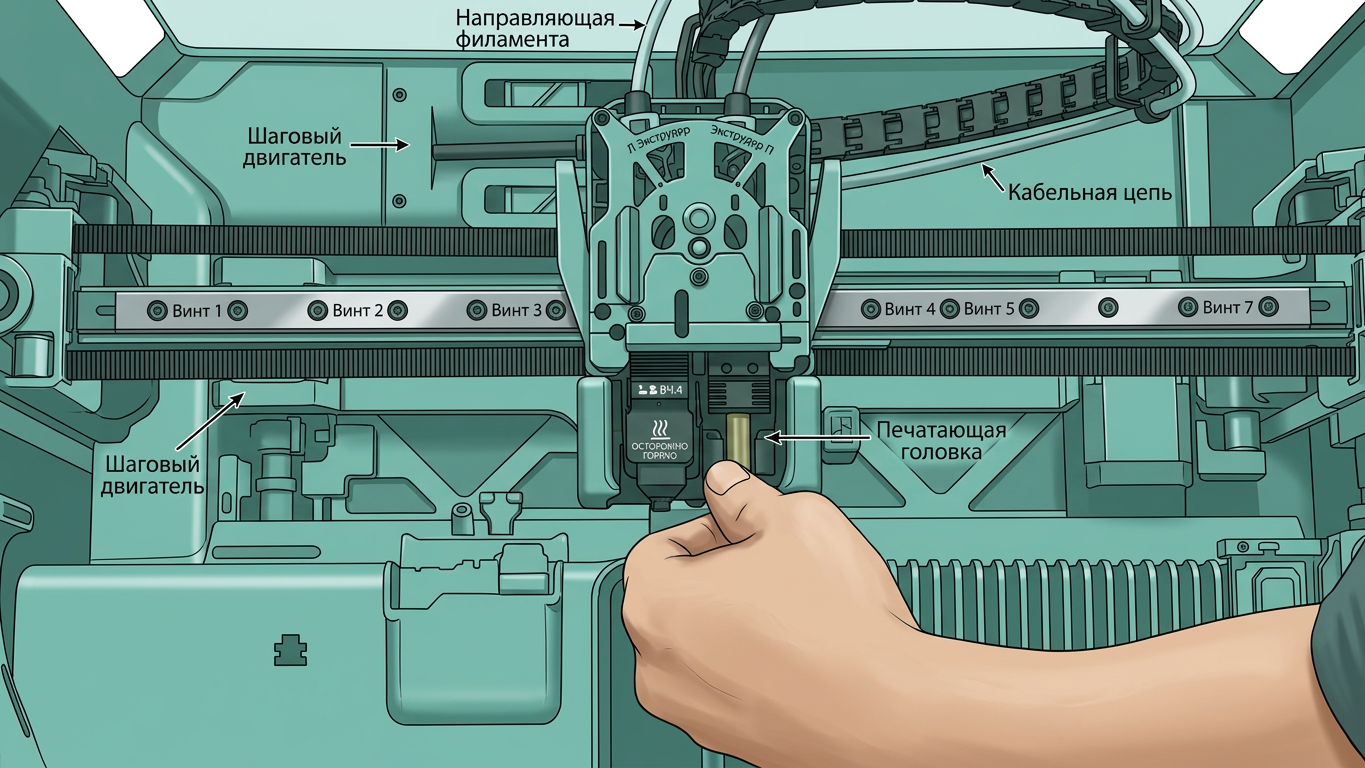

Установка правого сопла: Убедитесь, что ручка вытянута, выровняйте узел правого сопла с посадочным местом и вставьте его. Затем нажмите на ручку, чтобы зафиксировать её на месте. Аккуратно покачайте сопло, чтобы убедиться, что оно надёжно зафиксировано и не болтается.
Для подробных шагов установки обратитесь к wiki: H2C Руководство по установке индукционного хотенда.
Проверка работоспособности
Аккуратно покачайте хотенд, чтобы убедиться, что фиксирующая ручка индукционного хотенда надёжно фиксирует правый хотенд на месте.
