Плата подключения экструдера
Плата подключения экструдера расположена на задней части инструментальной головки и соединена с платой TH через FPC-шлейф.

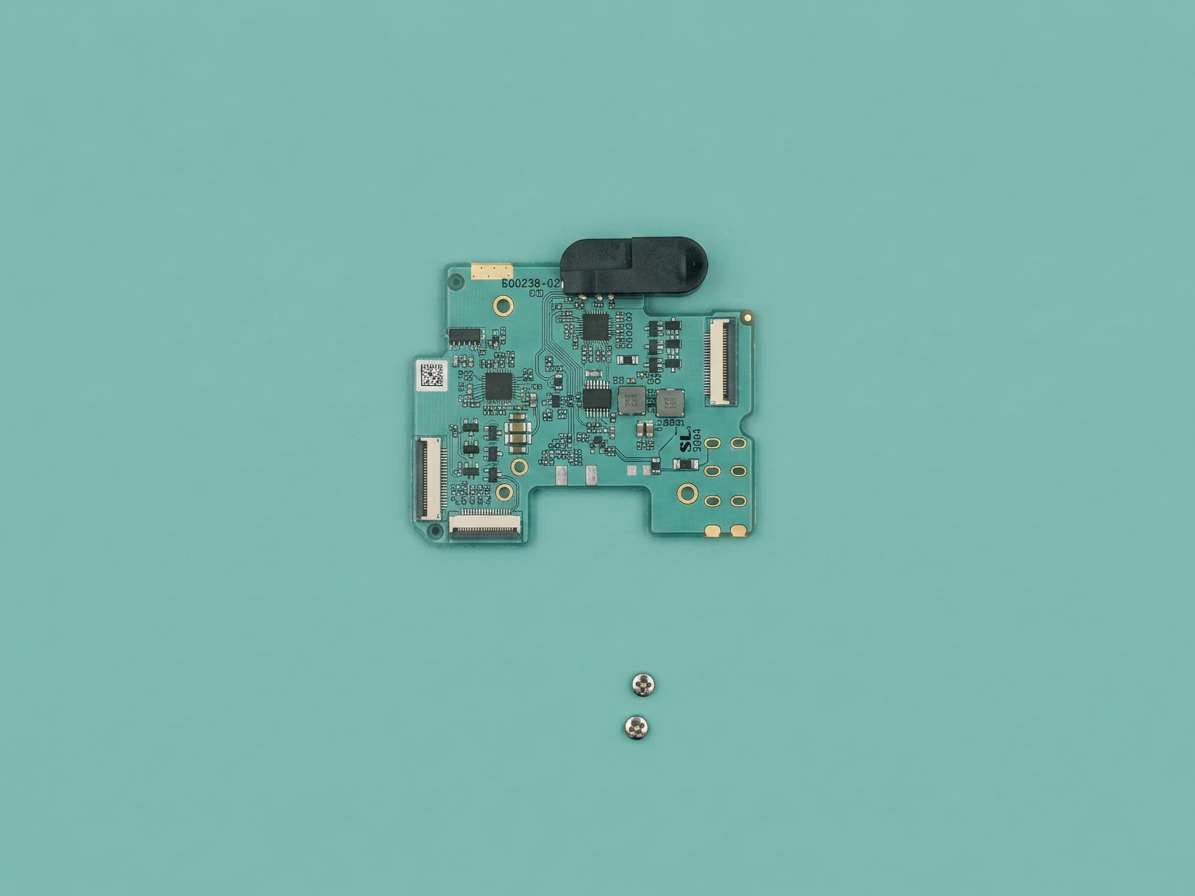

В комплект поставки платы подключения экструдера входят следующие элементы:
- Плата подключения экструдера * 1
- Винты M1.6x4 - для крепления платы подключения экструдера * 2
- Теплопроводящая силиконовая прокладка * 1
Необходимые инструменты и материалы
- Новая плата подключения экструдера
- Шестигранный ключ H2.0
- Шестигранный ключ H1.5
Предупреждение о безопасности
Критически важно обесточить принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, вызывающему повреждение электроники и создающему угрозу безопасности. Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер включен. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем. Поэтому критически важно выключить принтер и отключить его от источника питания перед выполнением любого обслуживания. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений относительно следования этому руководству, откройте новый тикет на нашей Странице поддержки, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Снятие старой платы подключения экструдера

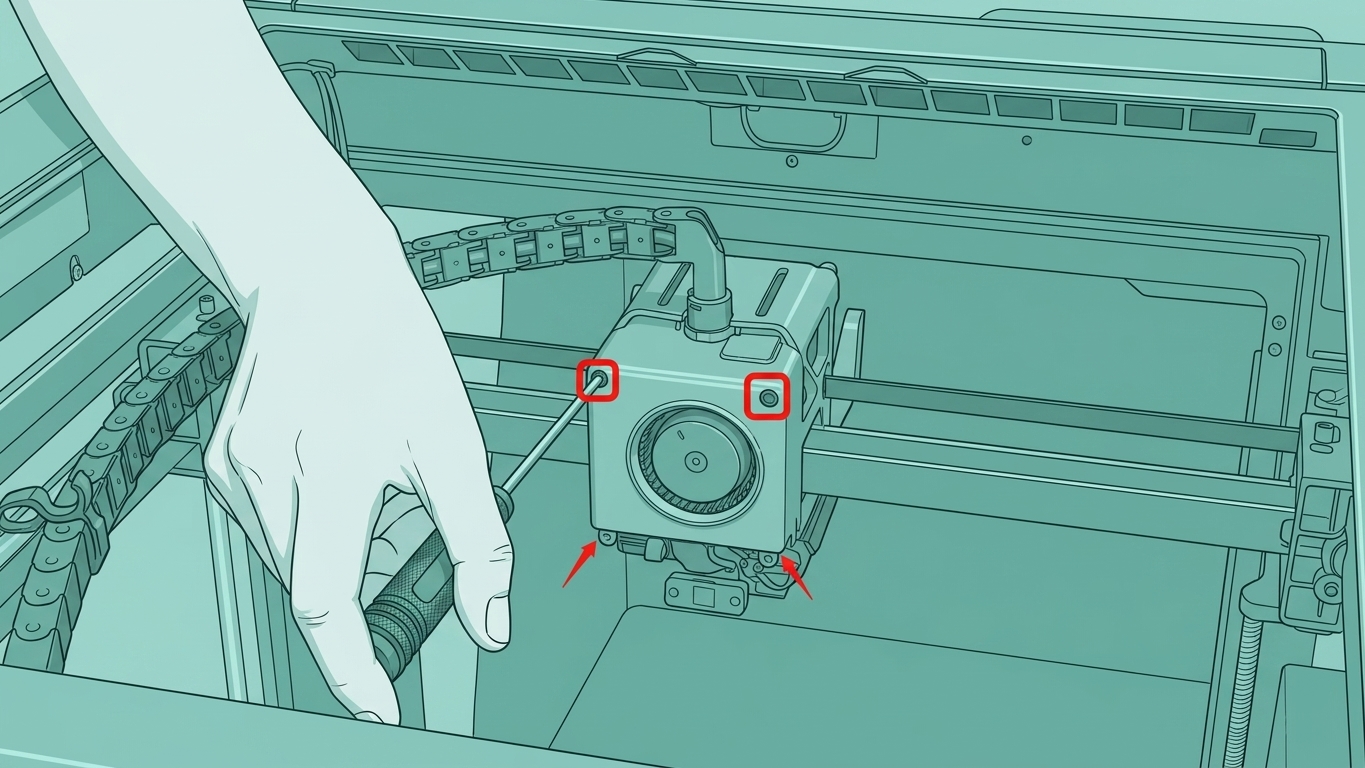

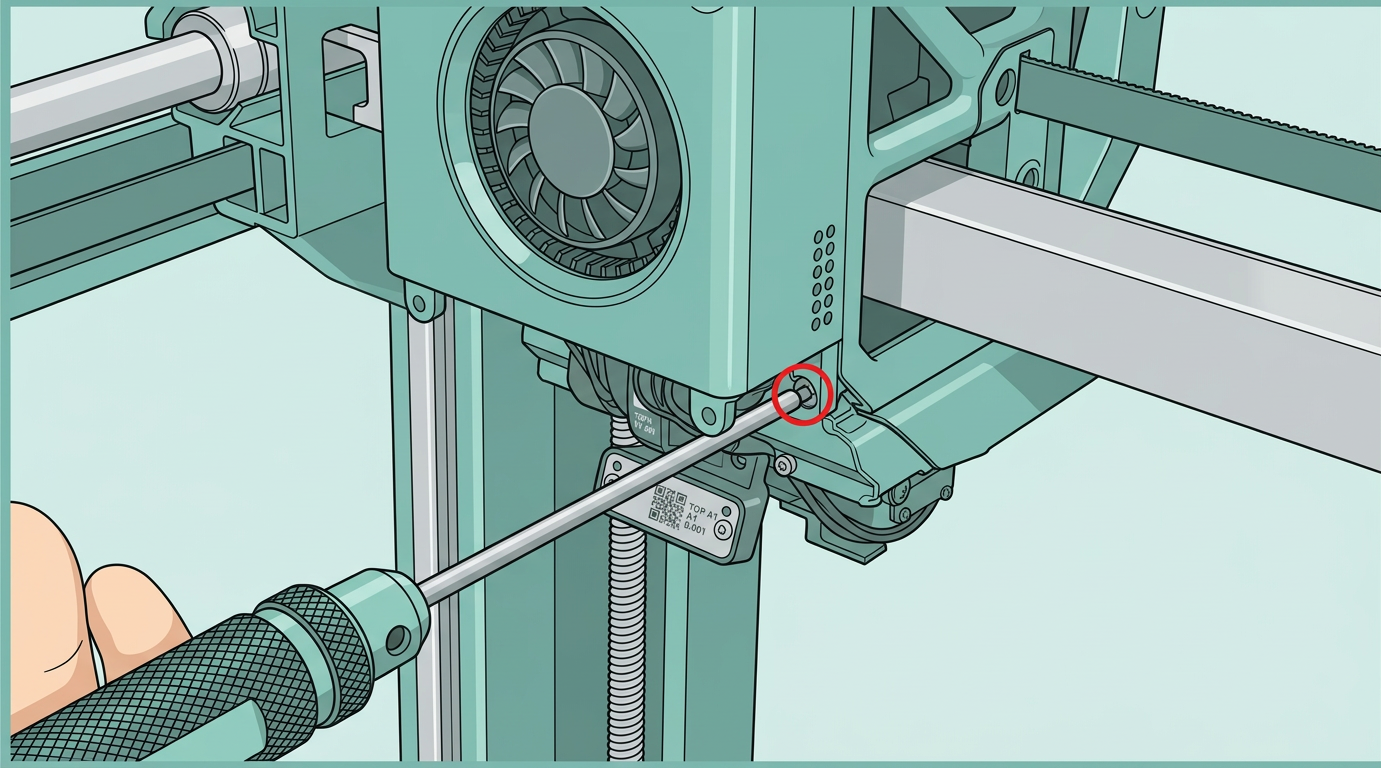

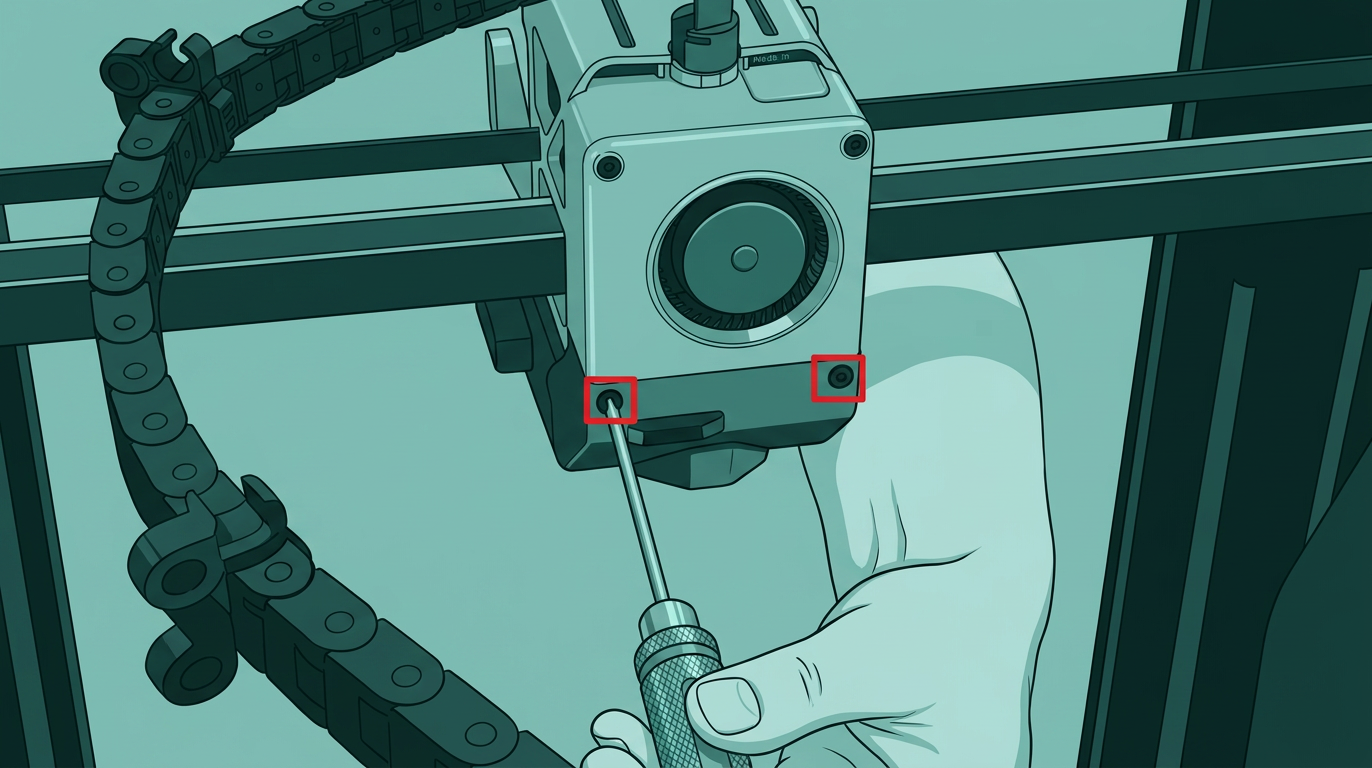

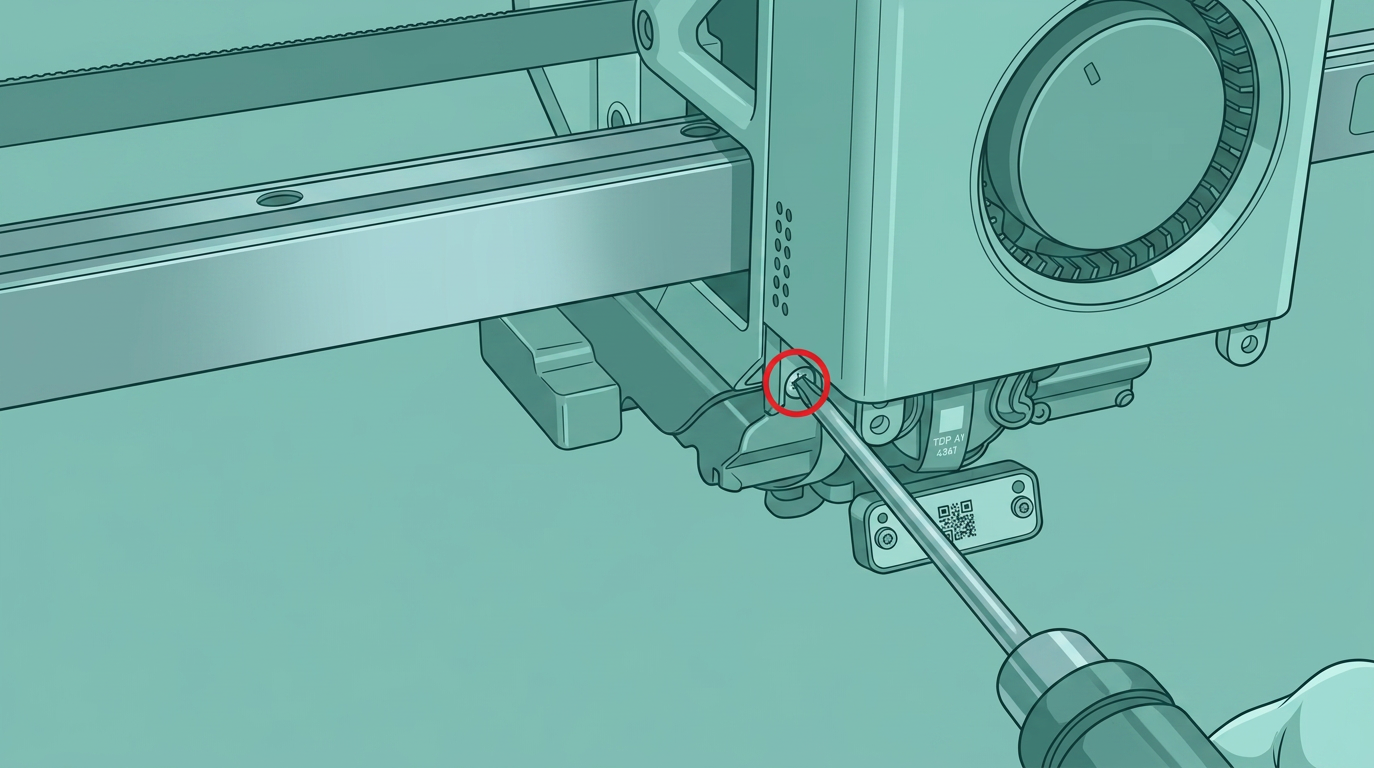

Шаг 1: Снятие вентилятора обдува детали и воздуховода
Вы можете обратиться к руководству по замене вентилятора обдува детали H2C или видео ниже (первые 1 минута 40 секунд), чтобы снять вентилятор обдува детали и воздуховод вентилятора обдува детали.
Шаг 2: Снятие платы подключения экструдера
Отсоедините разъем FPC переключающего мотора 2004 (#1), разъем FPC интерфейса платы TH (#2) и разъем FPC подъемного мотора 2004 (#3) от интерфейсной платы последовательно.
| Серийный номер | Объект подключения |
|---|---|
| Плата подключения экструдера расположена на задней части инструментальной головки и соединена с платой TH через FPC-шлейф. | Двигатель переключения 2004 |
| В комплект поставки платы подключения экструдера входят следующие элементы: | Подключение кабелей платы TH |
| Плата подключения экструдера * 1 | Силовой кабель индукционного хотэнда |
| Винты M1.6x4 - для крепления платы подключения экструдера * 2 | Подъёмный двигатель 2004 |

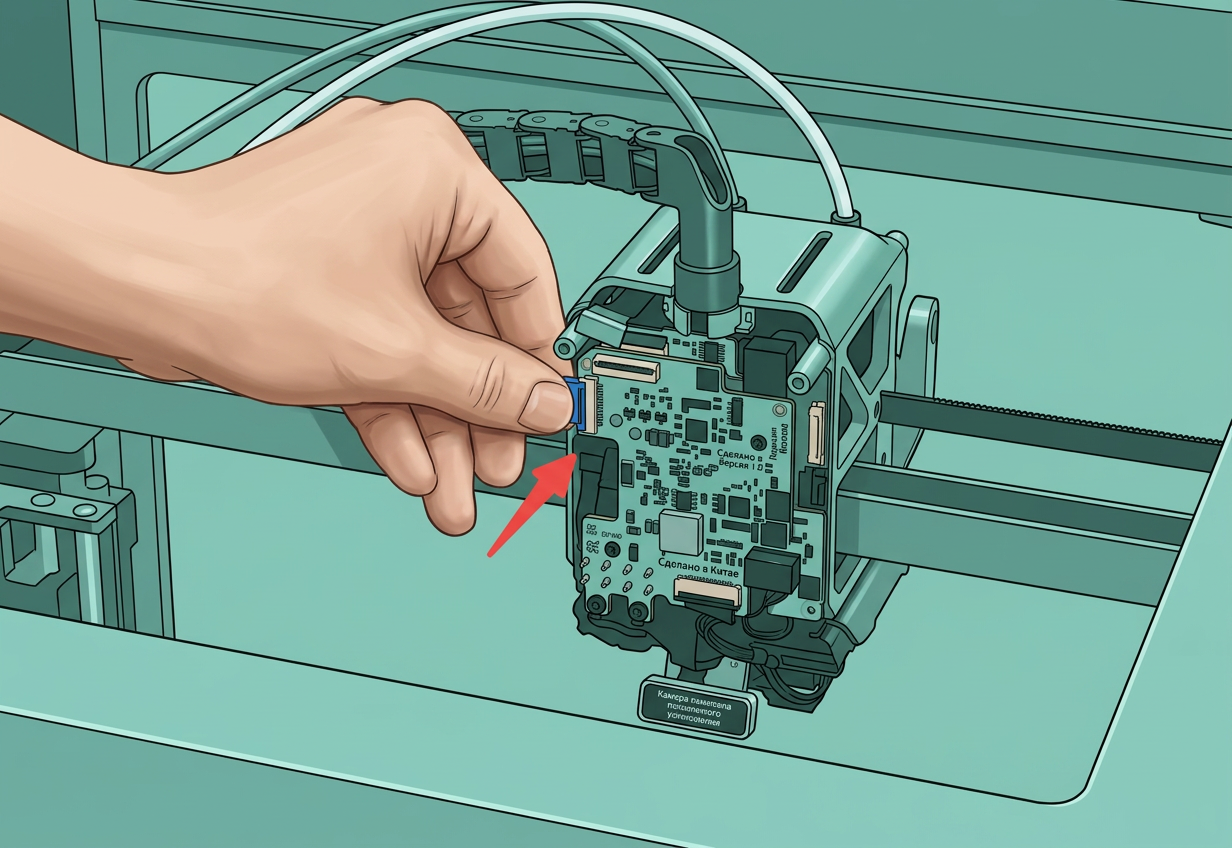

Примечание: Разъёмы закреплены защёлками. Перед отключением FPC-кабеля убедитесь, что защёлки отпущены.
- Позиция 1:
- Позиция 2:
- Позиция 3:

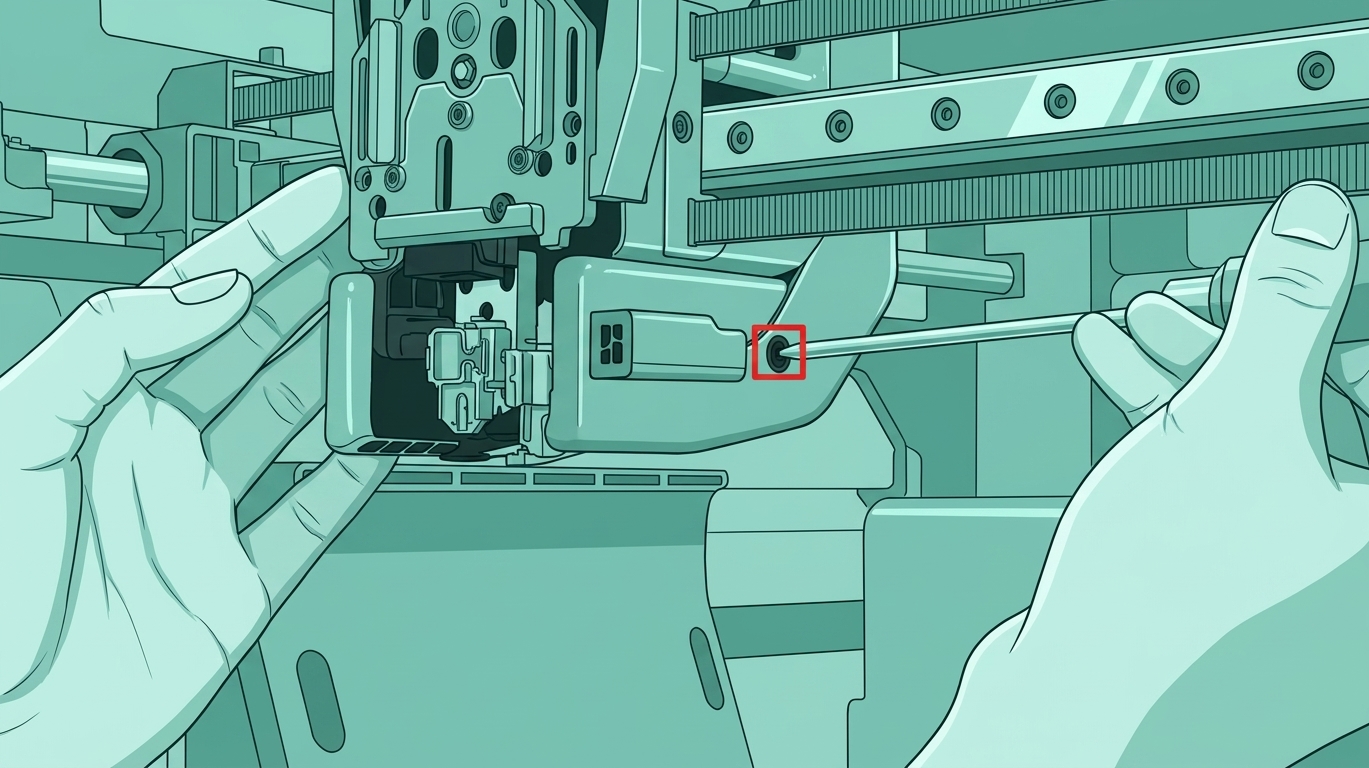

После отключения разъёмов по одному используйте шестигранный ключ H1.5, чтобы открутить два винта и освободить кабель питания нагревательного элемента.
 |
 |

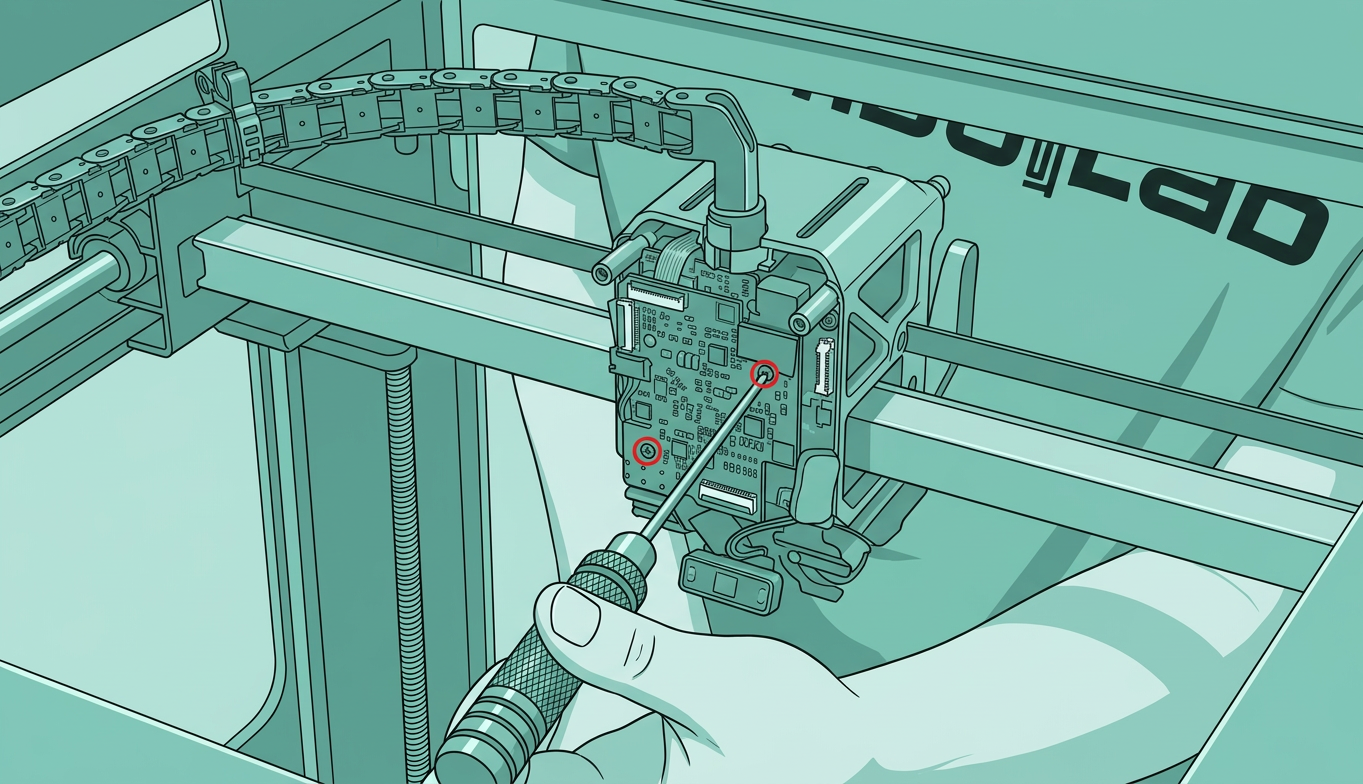

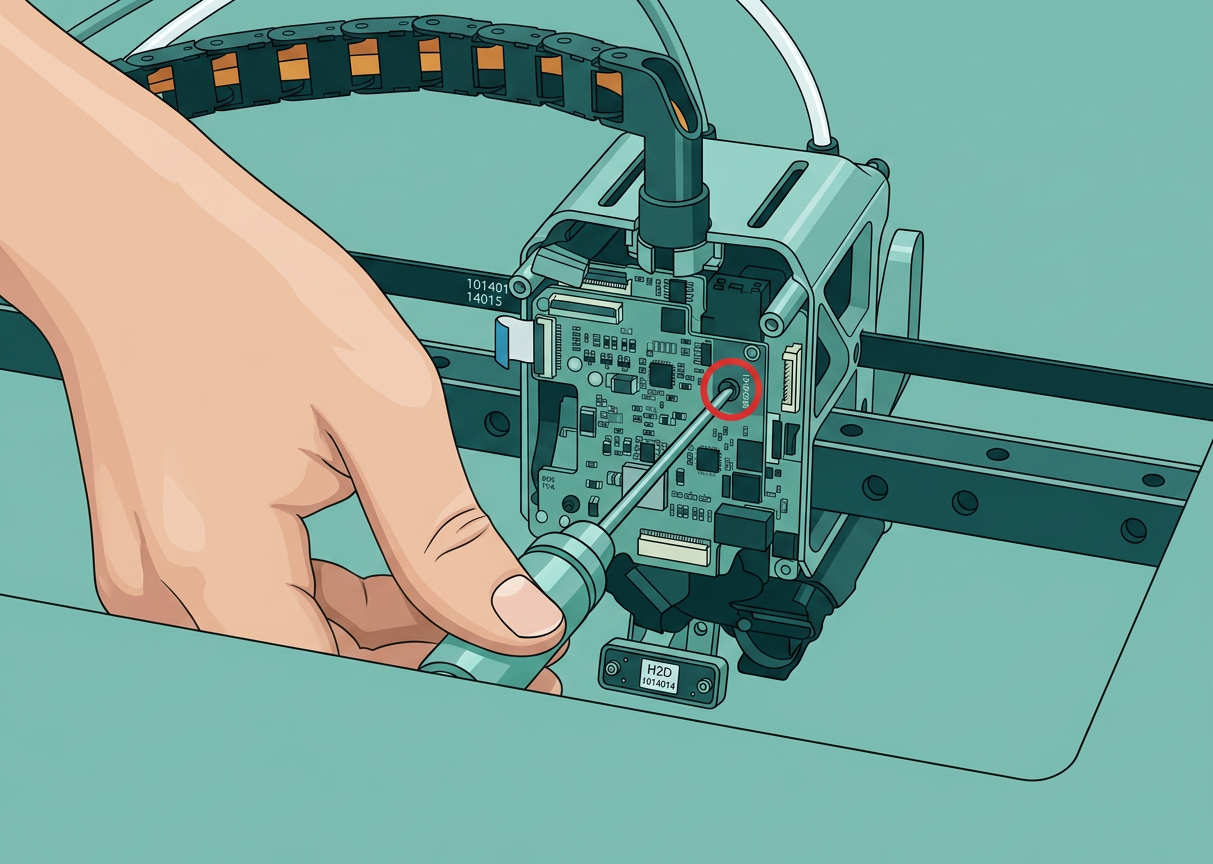

Открутите два крепёжных винта платы подключения экструдера (M1.6x4).
 |
 |

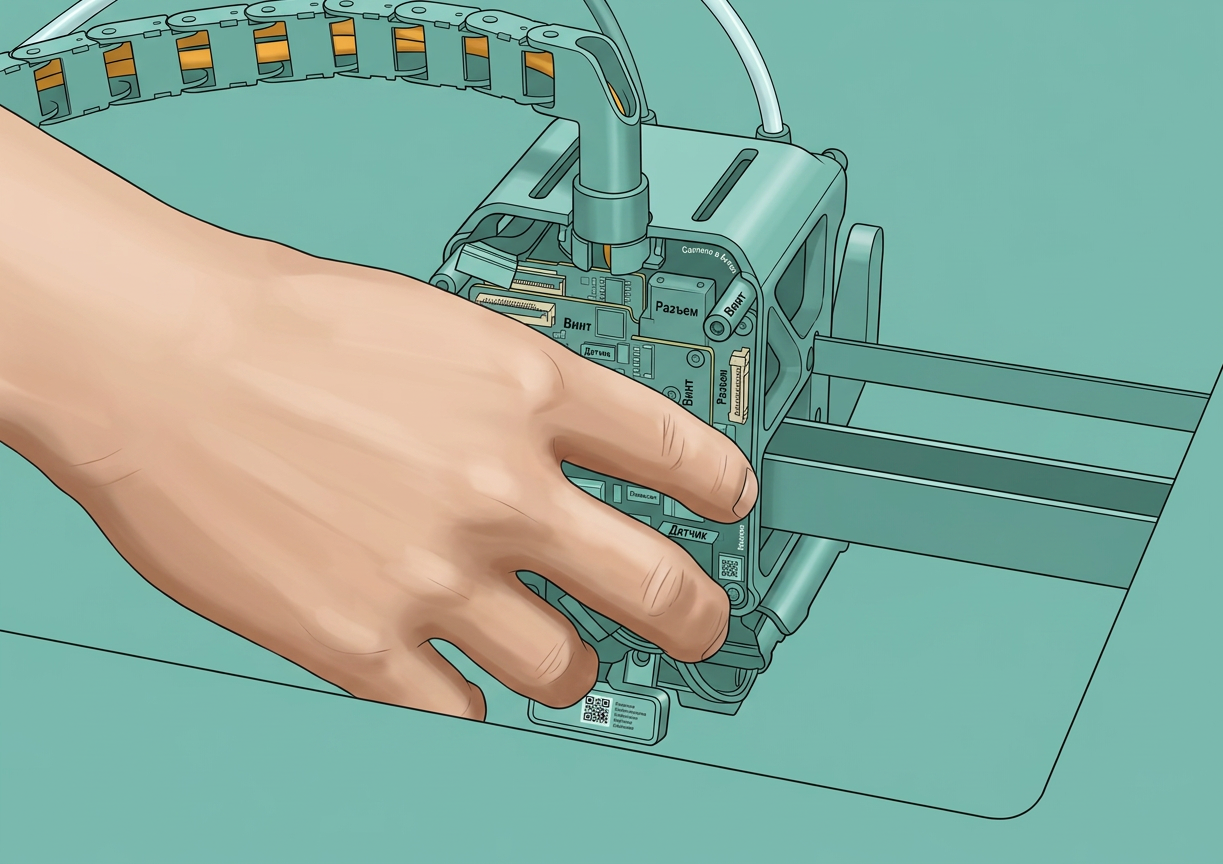

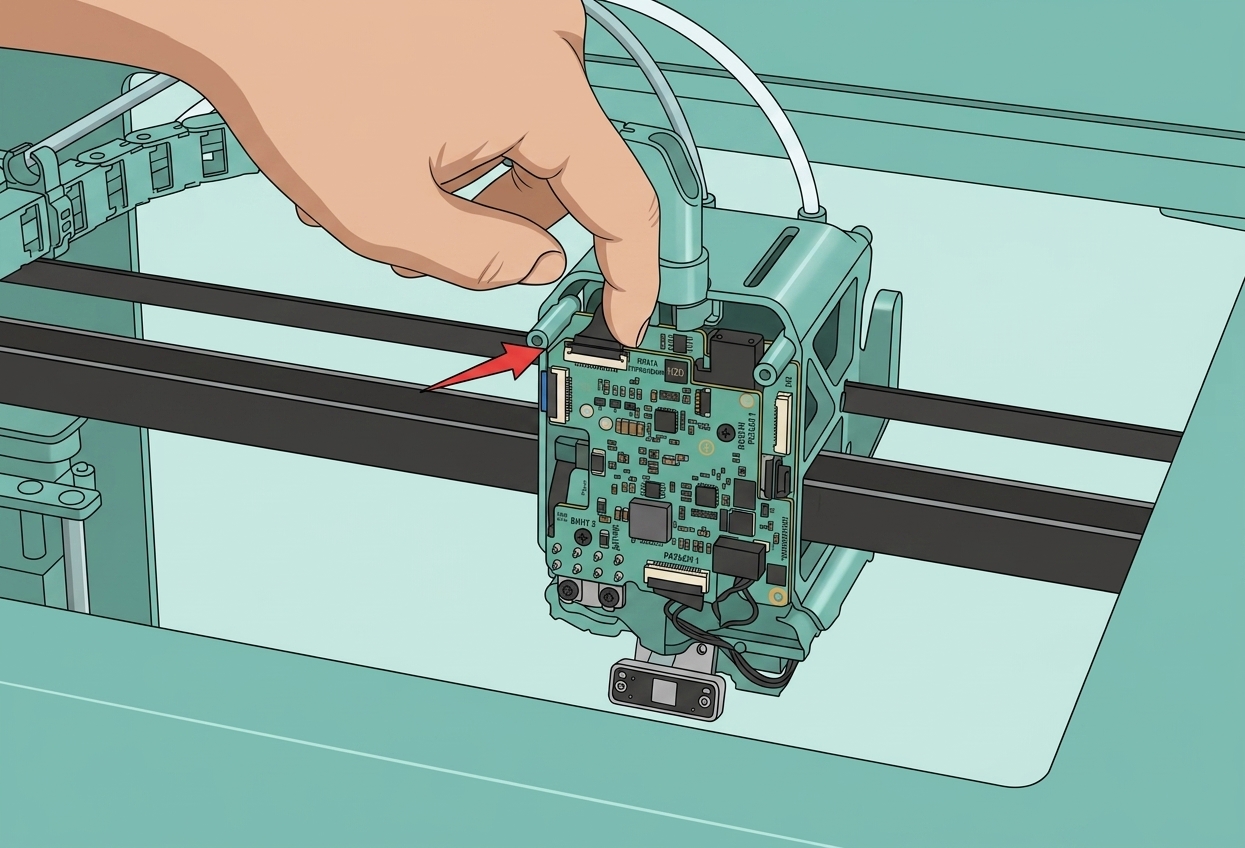

Аккуратно покачайте плату подключения экструдера рядом с переключателем разъёма двигателя 2004, затем аккуратно извлеките её.
Установка новой платы подключения экструдера
Шаг 1: Установка платы подключения экструдера

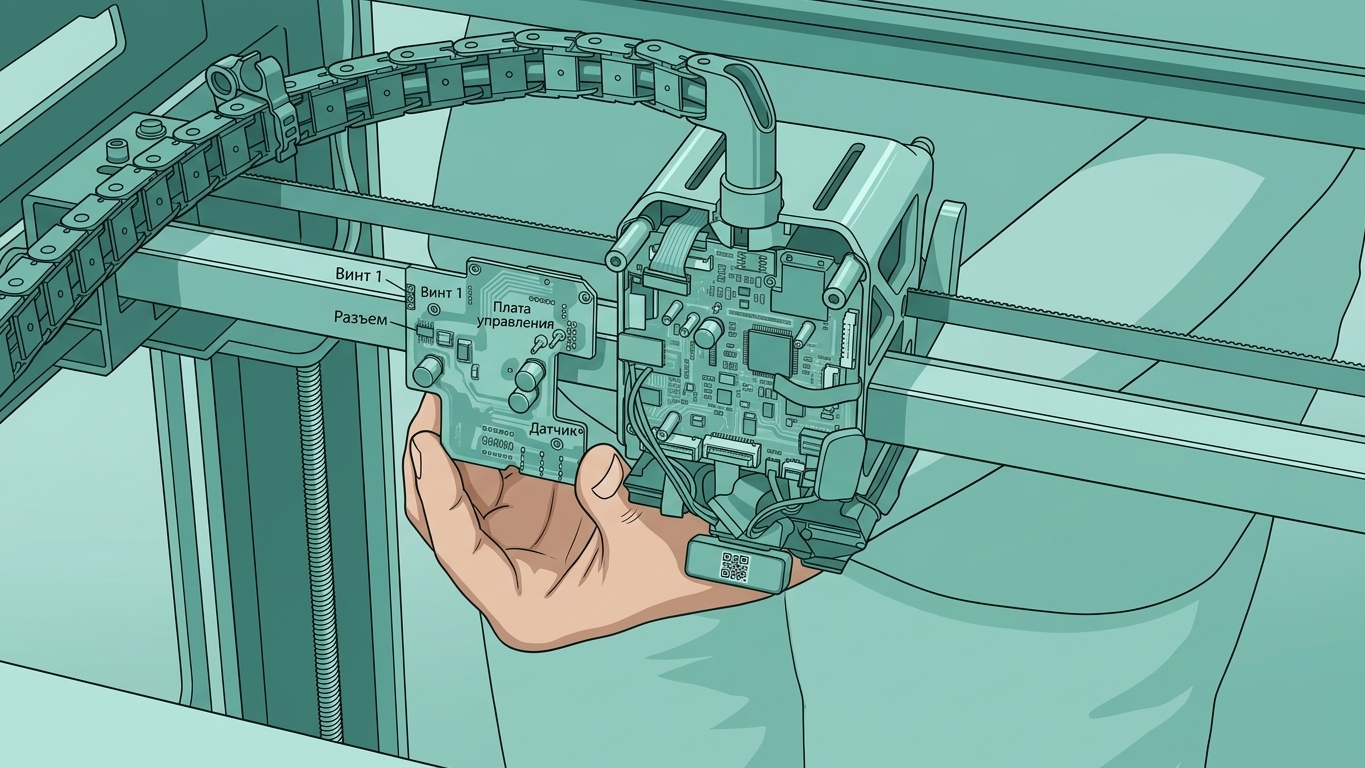

- Выровняйте контакты на плате подключения экструдера со слотами на плате TH, затем установите её на место.

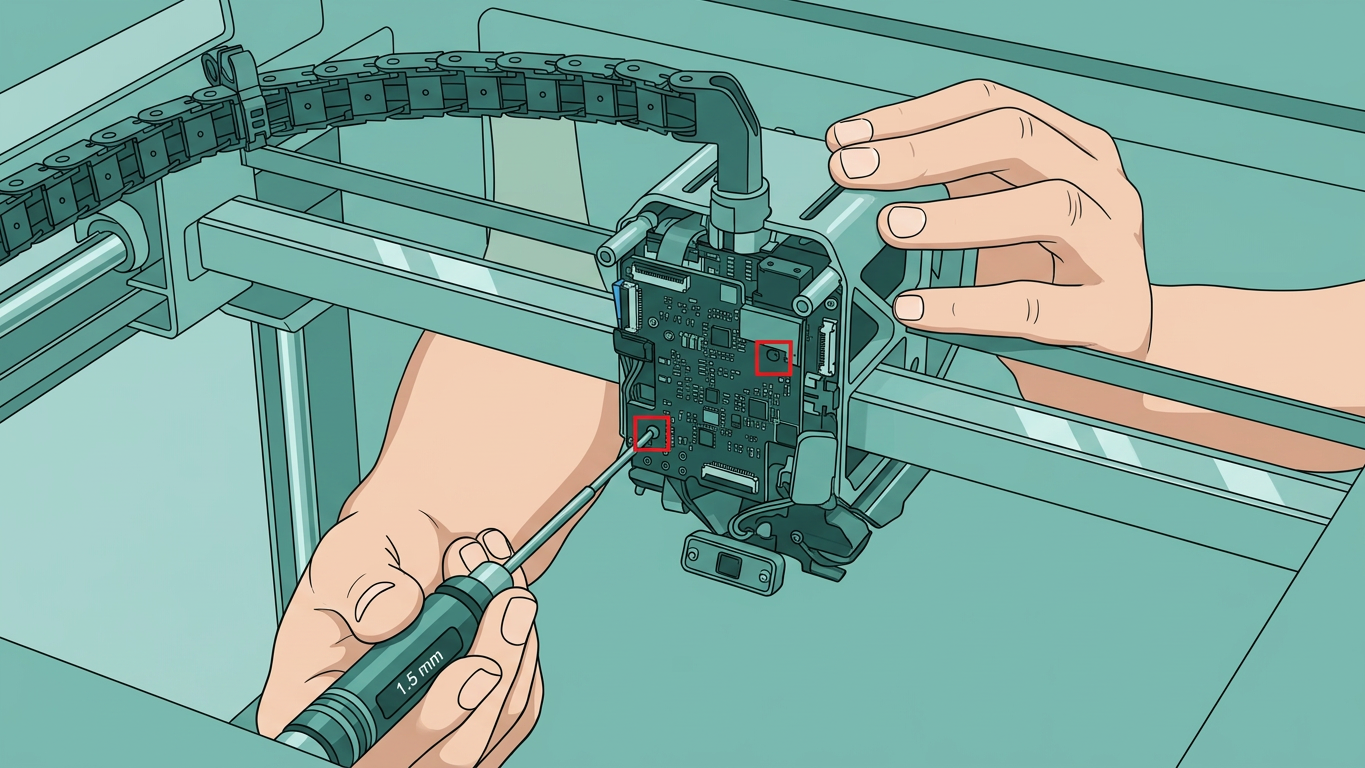

- Затяните два крепёжных винта (M1.6×4) с помощью шестигранного ключа H1.5.

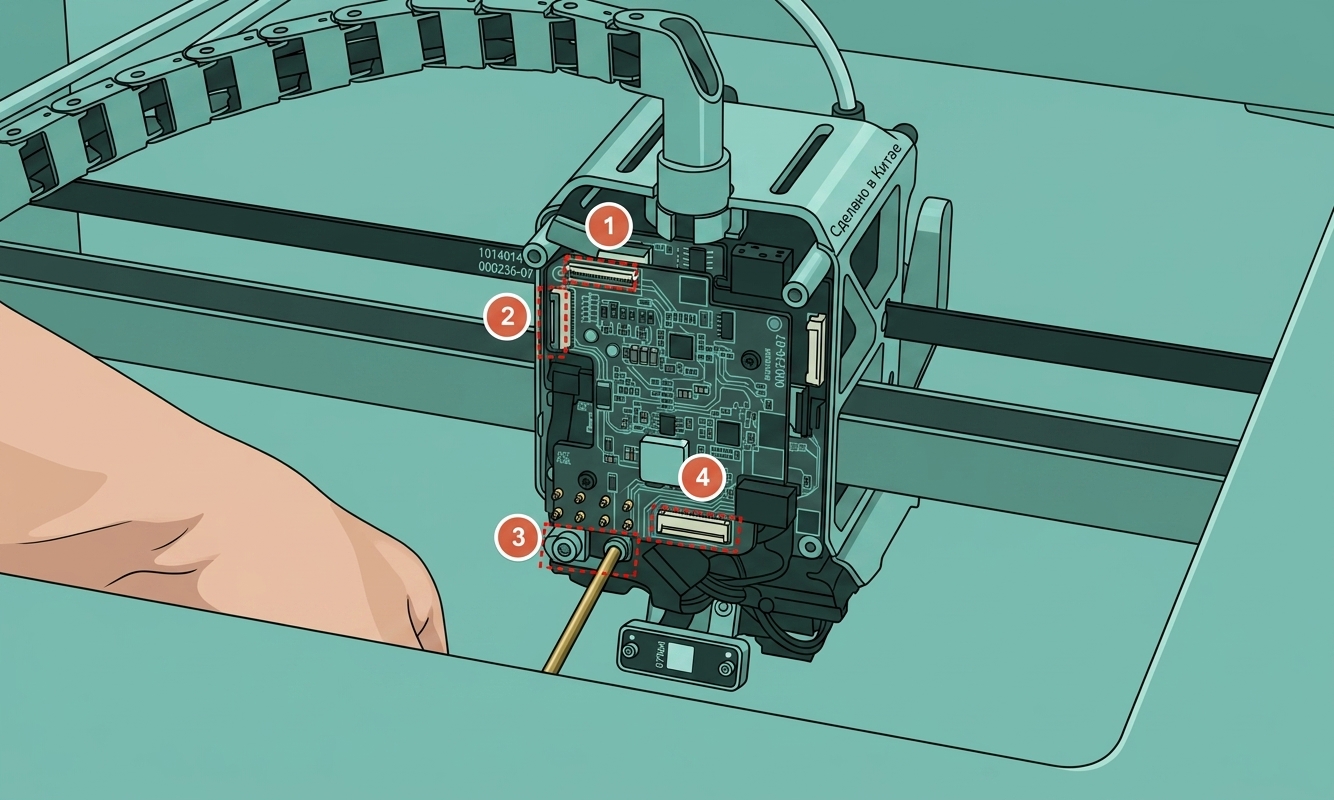

- Все разъёмы закреплены защёлками. Вставьте каждый ленточный кабель в соответствующий разъём на плате подключения экструдера, затем зафиксируйте защёлки после полного вставки кабелей.
| Серийный номер | Объект подключения |
|---|---|
| 1 | 2004 Переключение двигателя |
| 2 | Подключение кабелей платы TH |
| 3 | Силовой кабель индукционного нагревательного узла |
| 4 | Подъёмный двигатель 2004 |
Шаг 2: Установка вентилятора охлаждения детали и воздуховода
Вы можете ознакомиться с инструкциями по установке в этой Wiki для установки вентилятора охлаждения детали и воздуховода вентилятора охлаждения детали: Руководство по замене вентилятора охлаждения детали H2C.
Проверка функциональности
Подключите блок питания, включите принтер и запустите печать, затем проверьте, может ли задание печати быть успешно завершено.
Если вы столкнулись с какими-либо проблемами, сначала вернитесь к предыдущим шагам и проверьте все соединения, чтобы попробовать снова. Если проблема сохраняется, пожалуйста, обратитесь в техническую поддержку Bambu Lab за дополнительной помощью.
Используемые винты
Типы и количество винтов, необходимых для замены платы подключения экструдера H2C, платы TH или кабеля FPC (сохраните снятые винты в безопасности, чтобы не потерять их):
Спецификация винта: BT3x8

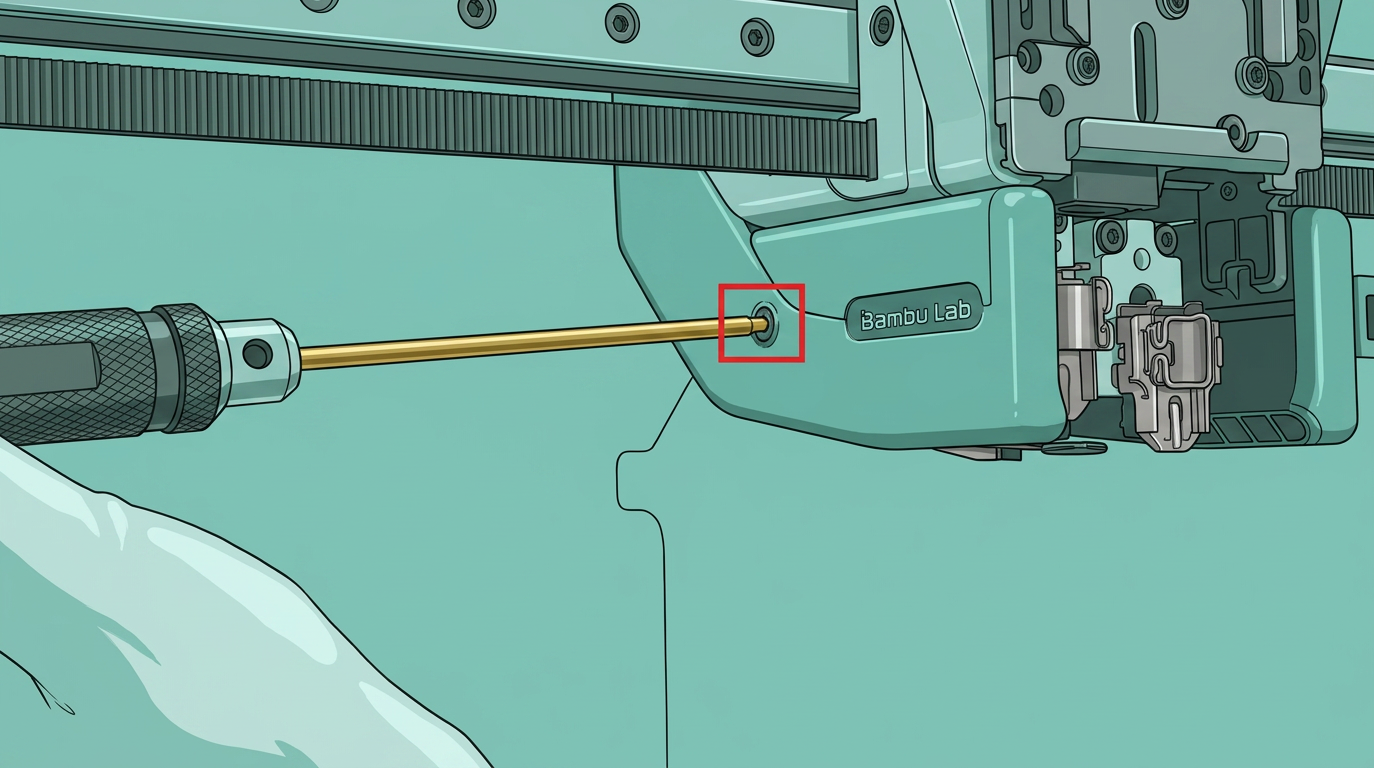

Применение: Используется для крепления воздуховодов вентилятора охлаждения детали
Количество винтов: 4
Схема расположения:
Спецификация винта：BT3x20
Назначение： Используется для крепления вентиляторов охлаждения деталей
Количество винтов： 2
Схема расположения:
Спецификация винта：BT2.6x8
Назначение： Используется для крепления вентиляторов охлаждения деталей
Количество винтов： 2
Схема расположения:
Спецификация винта：M1.6x4
Назначение： Используется для крепления платы подключения экструдера
Количество винтов： 2
Схема расположения:
