Руководство по распаковке H2D

Упаковочные материалы и аксессуары принтера могут периодически обновляться. Пожалуйста, ориентируйтесь на фактические полученные предметы.

Пожалуйста, удалите новую заднюю пену оси Z в процессе распаковки.

Видео-инструкция

Комплект поставки

3D-принтер H2D, коробка с аксессуарами, ящик для инструментов, сетевой кабель, Руководство по быстрому запуску

Шаги работы

Шаг 1: Распаковка внешней упаковки

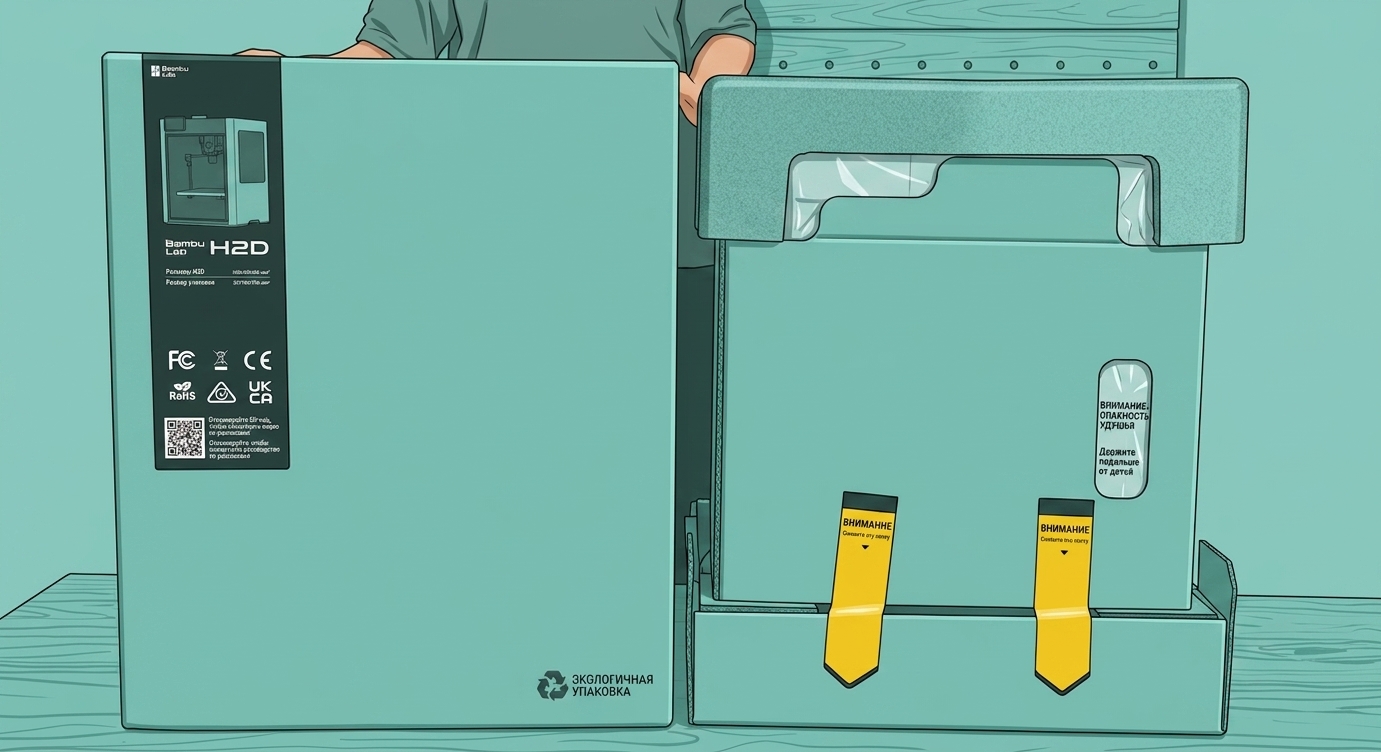

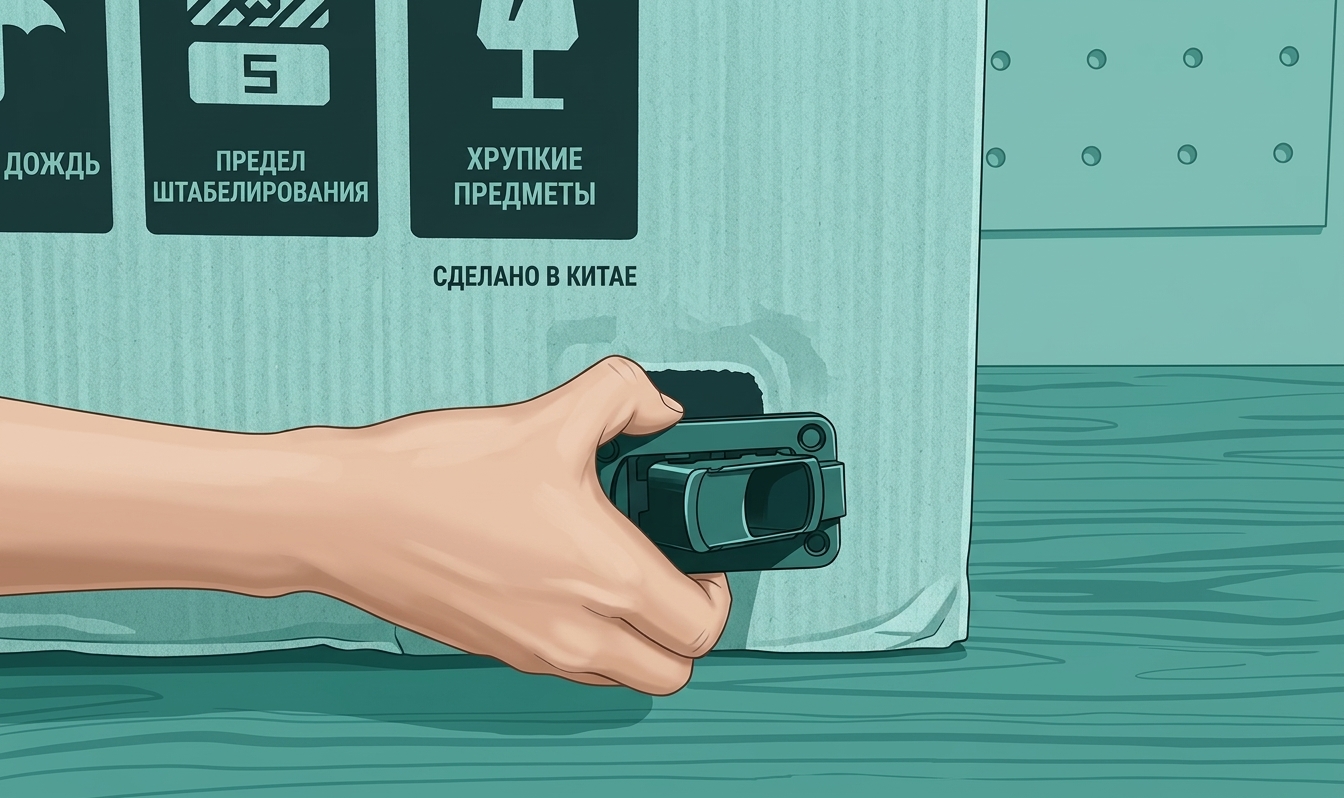

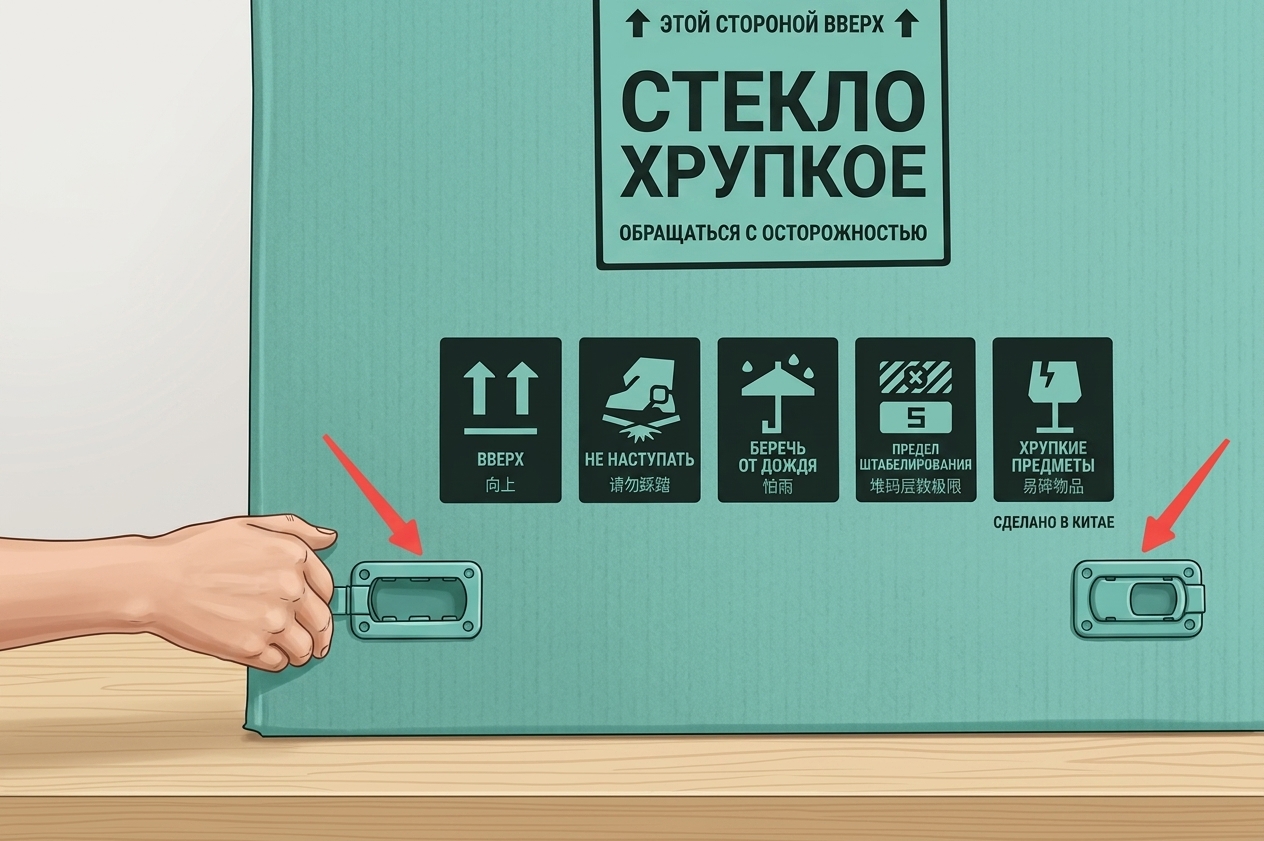

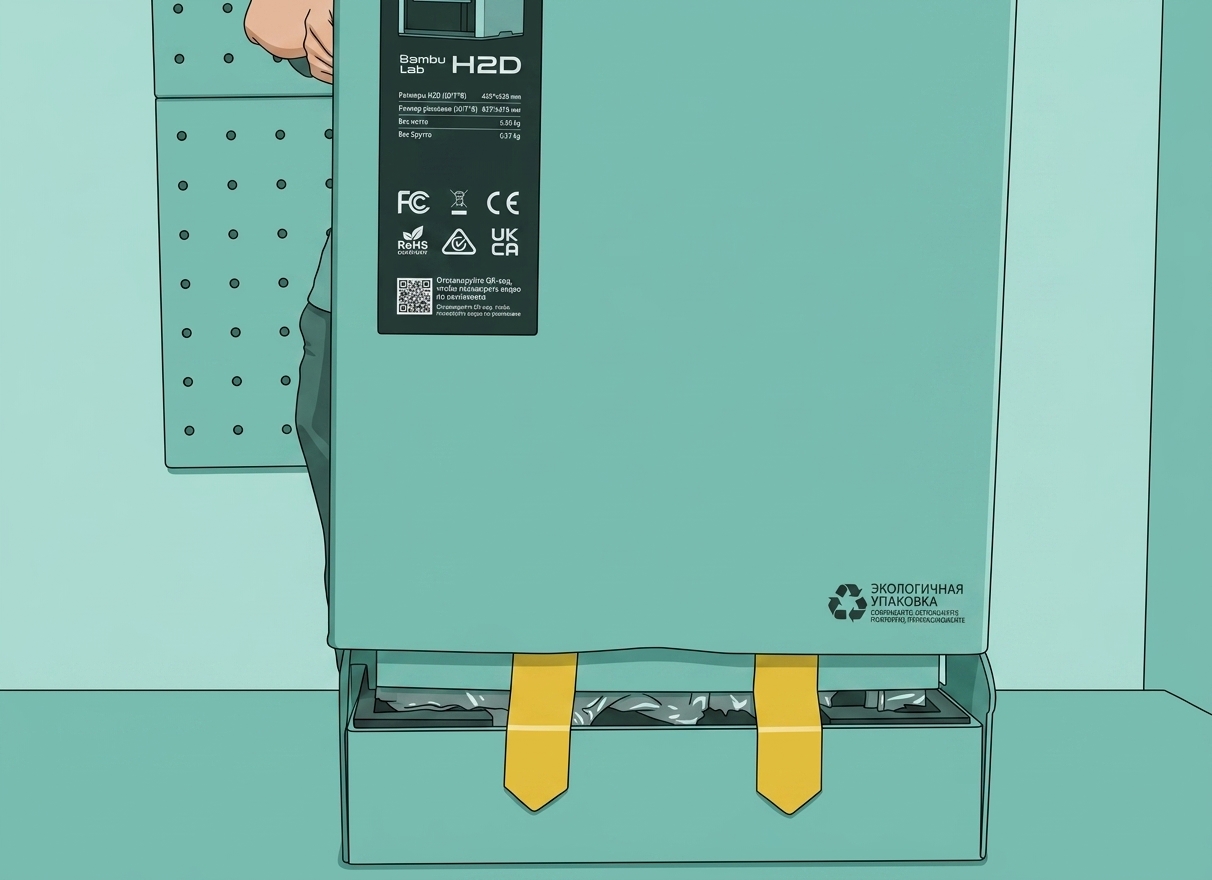

1. Снимите 4 зажима с обеих сторон снизу.

2. Поднимите и снимите внешнюю коробку.

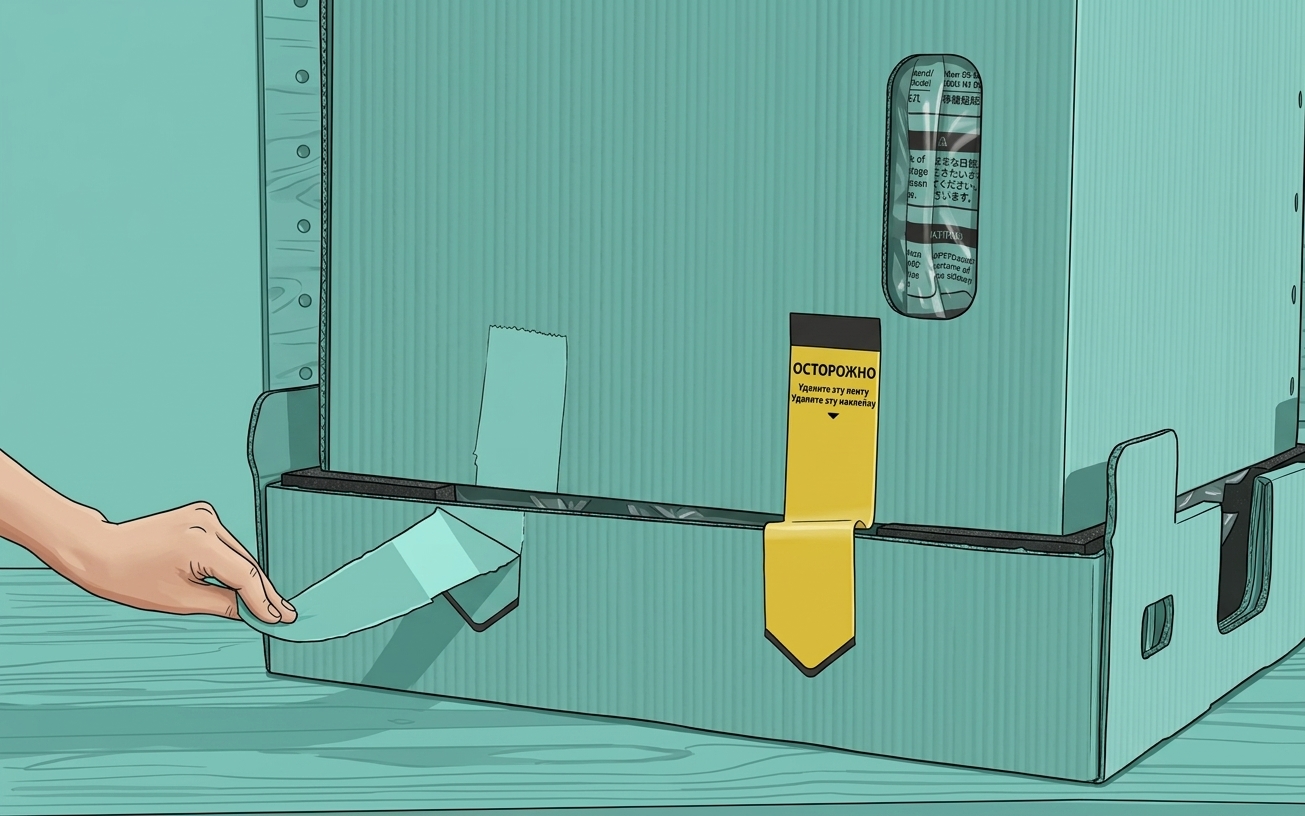

3. Отклейте 4 наклейки снизу.

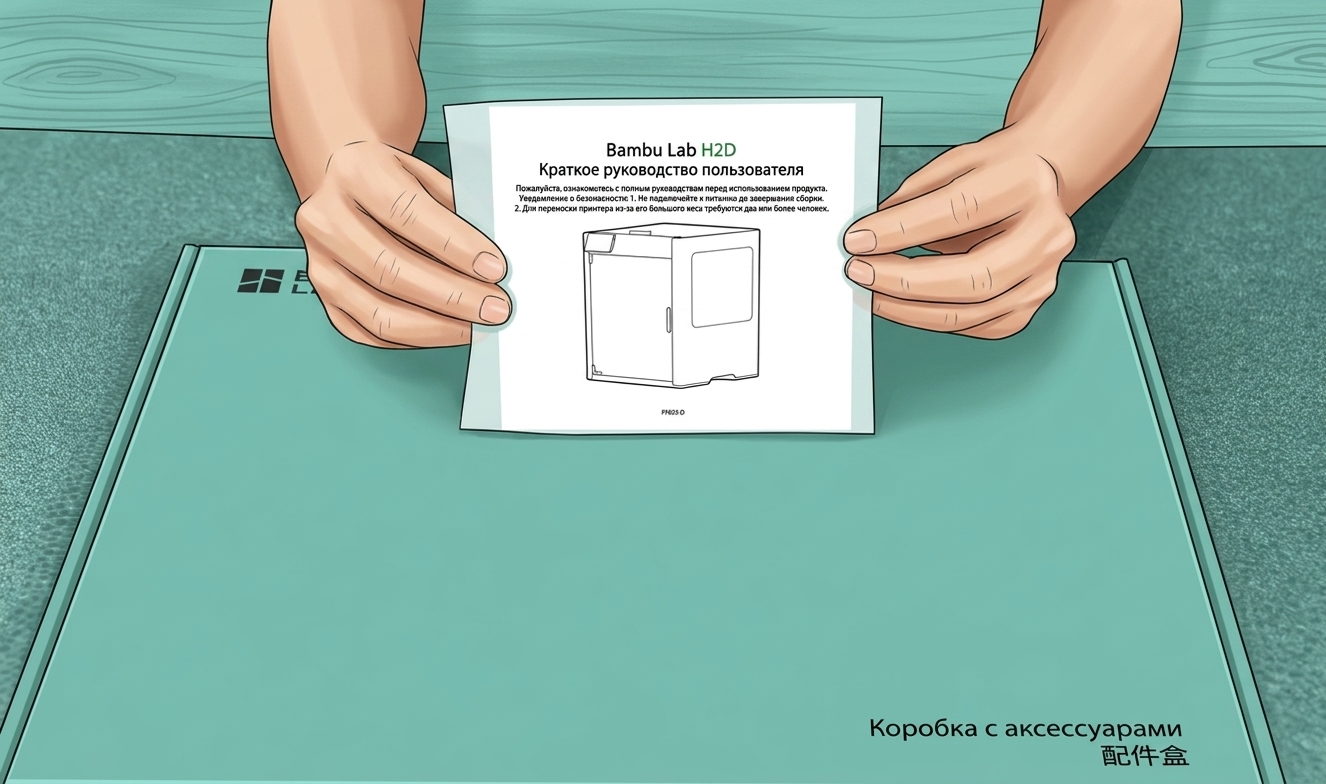

4. Достаньте и внимательно прочитайте Руководство по быстрому запуску, чтобы понять подробные шаги.

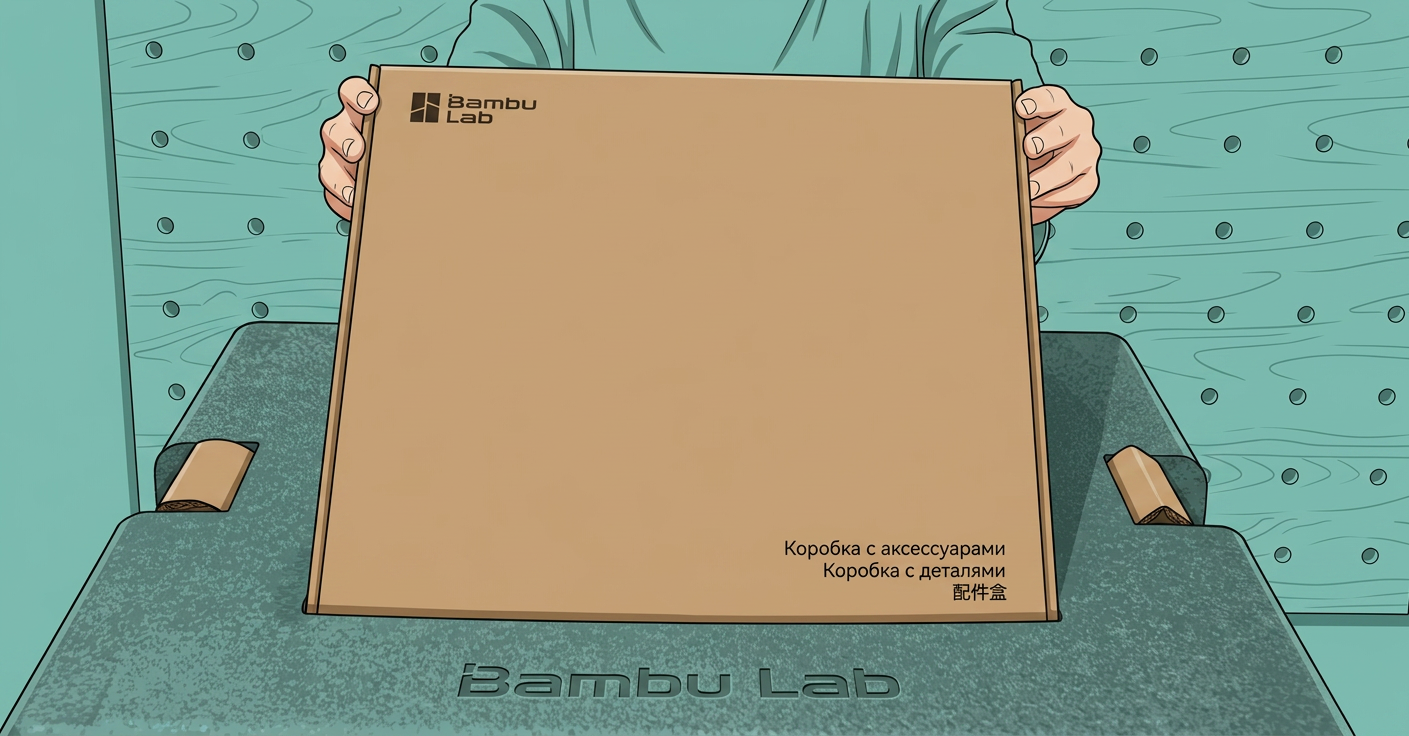

5. Достаньте коробку с аксессуарами.

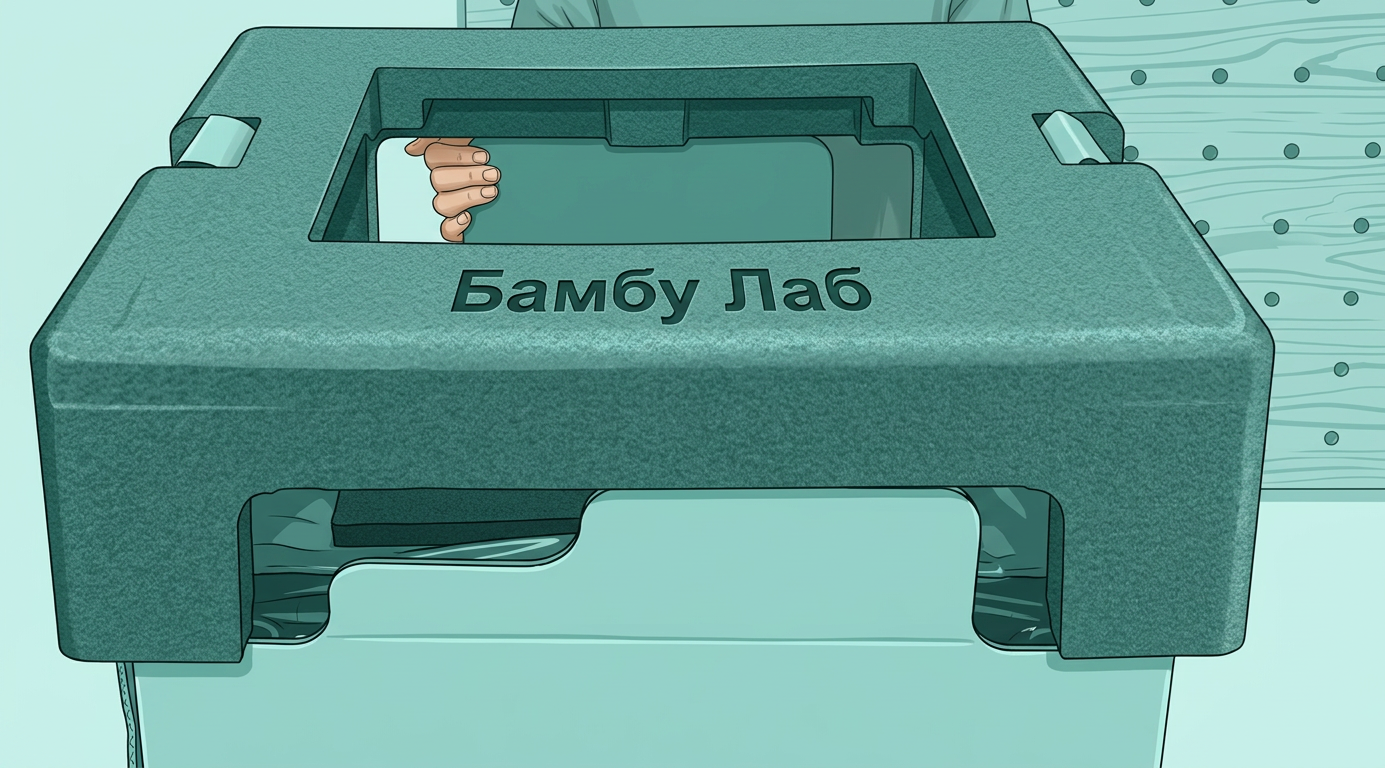

6. Удалите пену, картон и воздушную подушку.

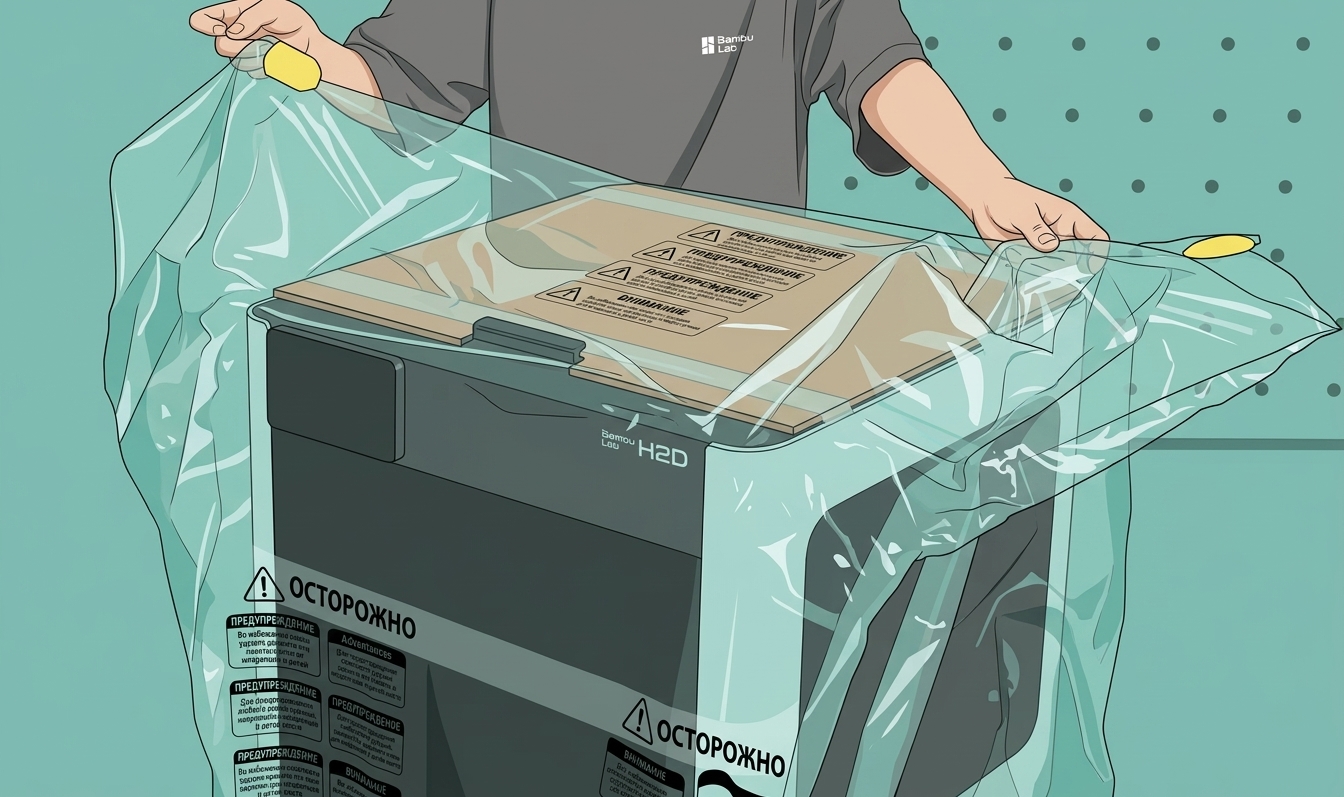

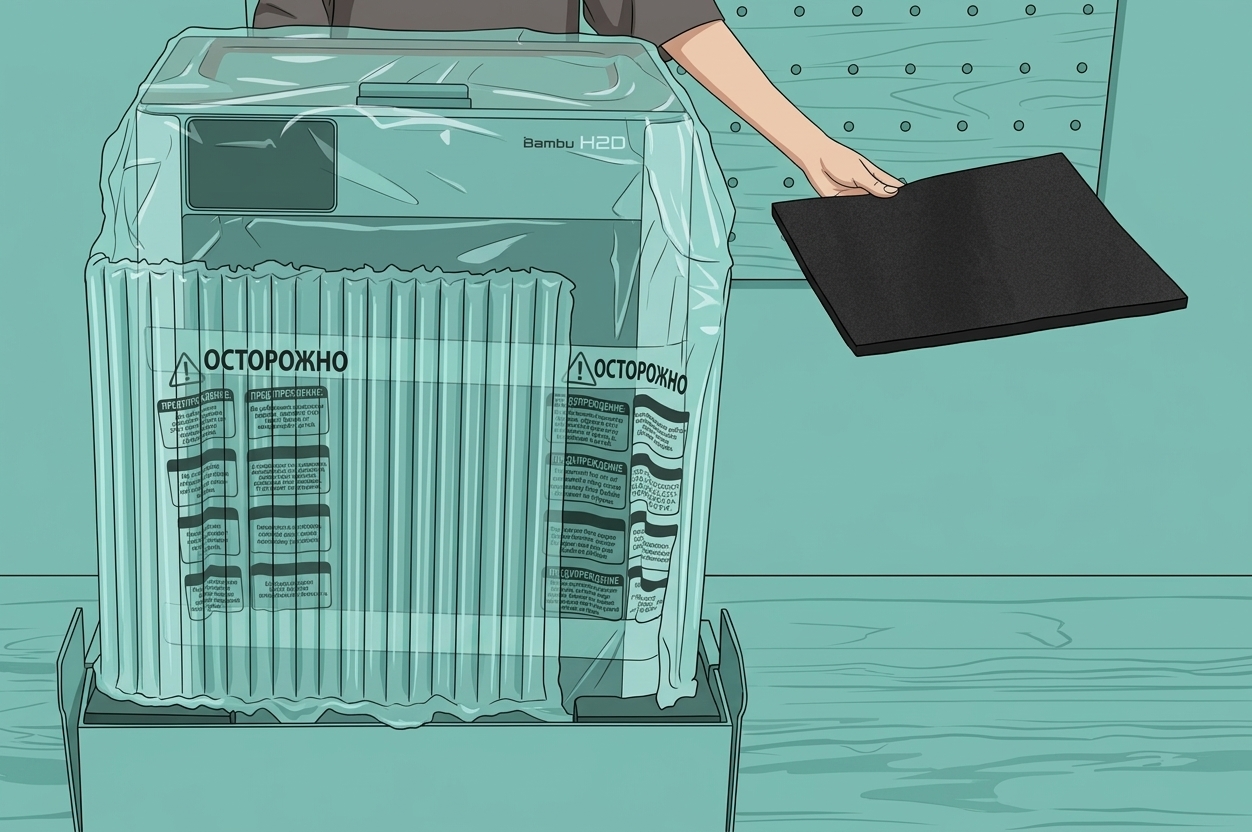

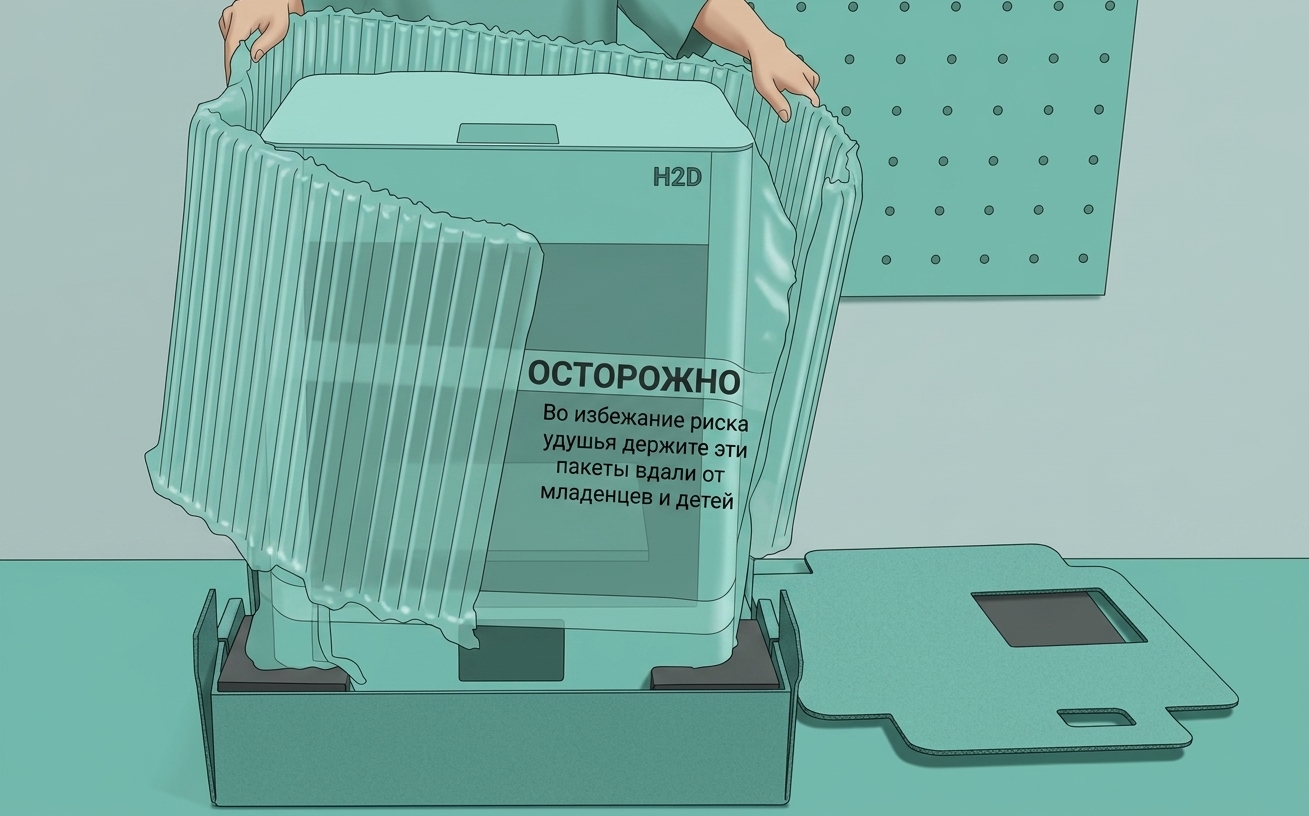

7. Разорвите влагозащитный пакет с обеих сторон, как указано, и потяните вниз, чтобы обернуть вокруг четырех нижних углов коробки.

8. Два человека поднимают принтер вместе и ставят его на устойчивую поверхность.

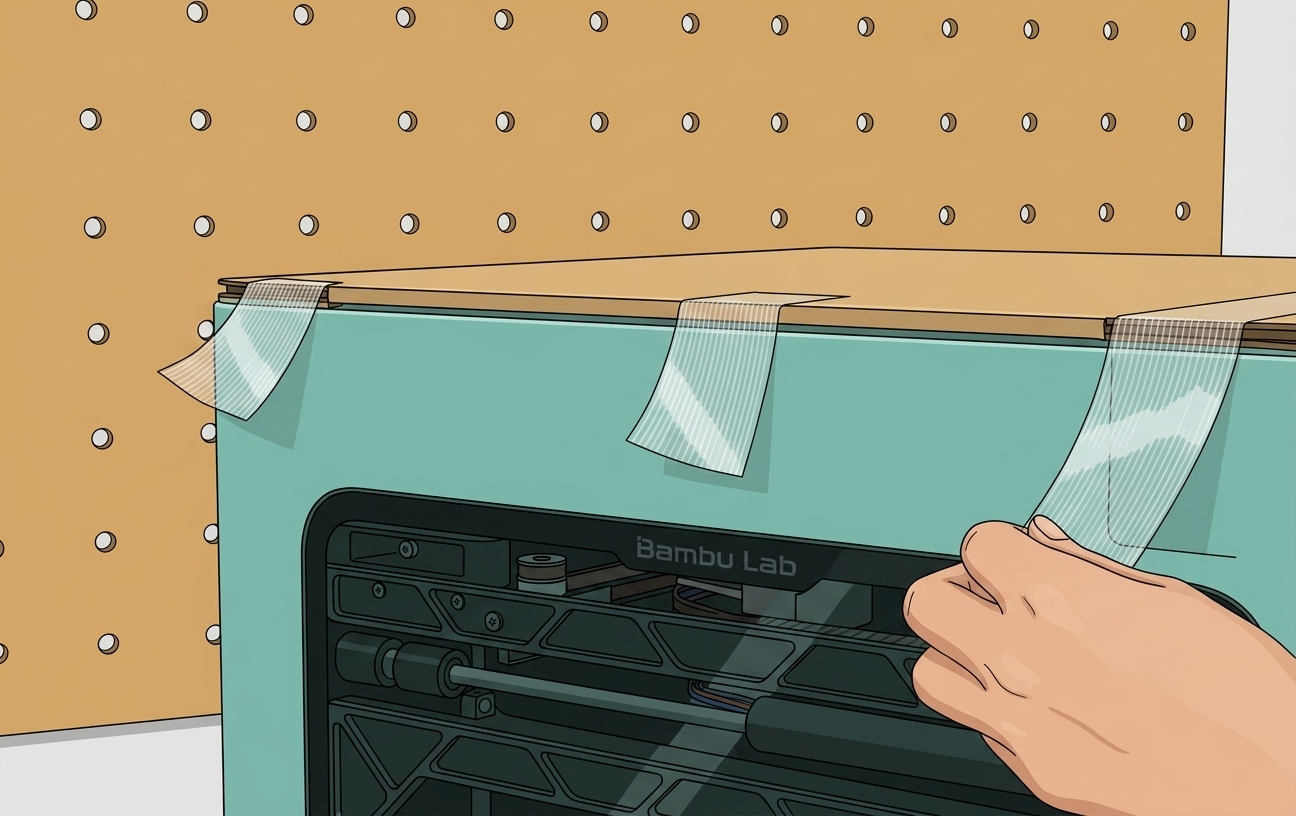

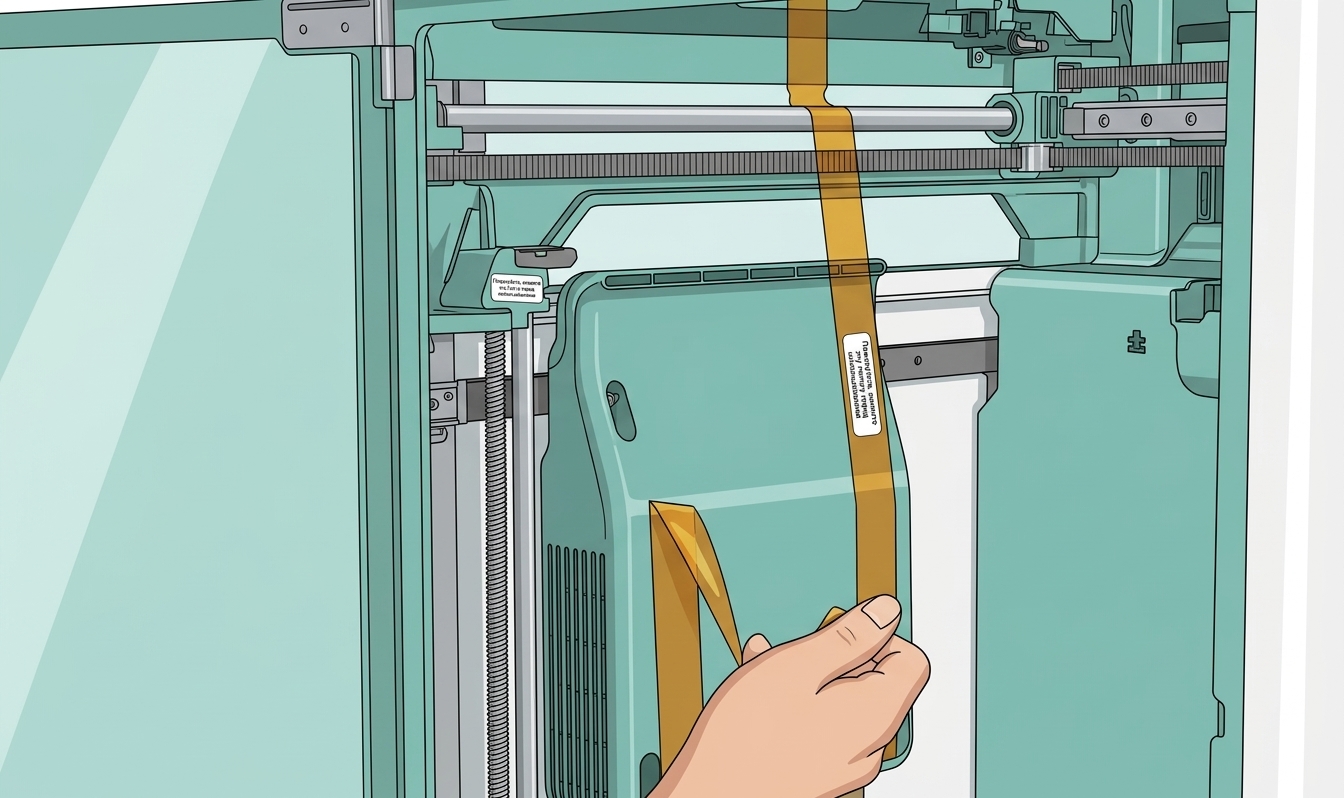

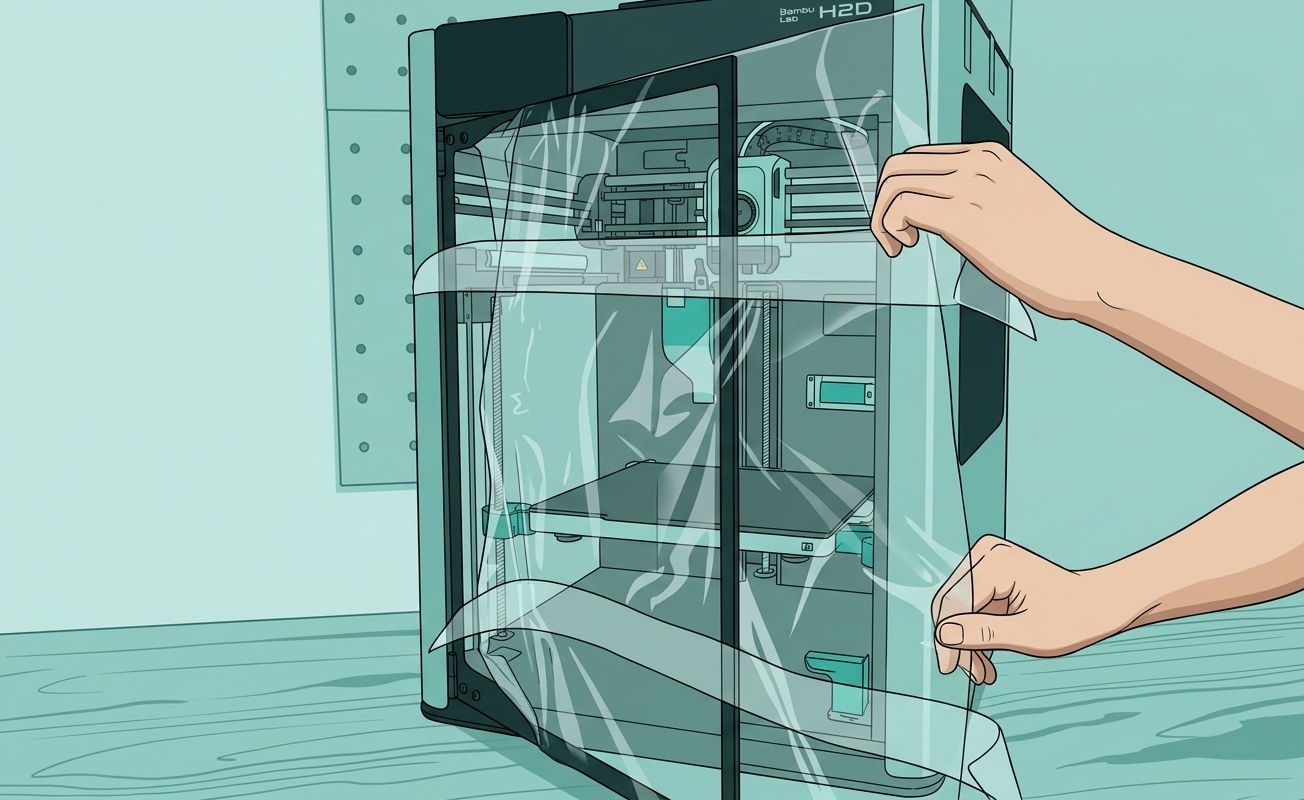

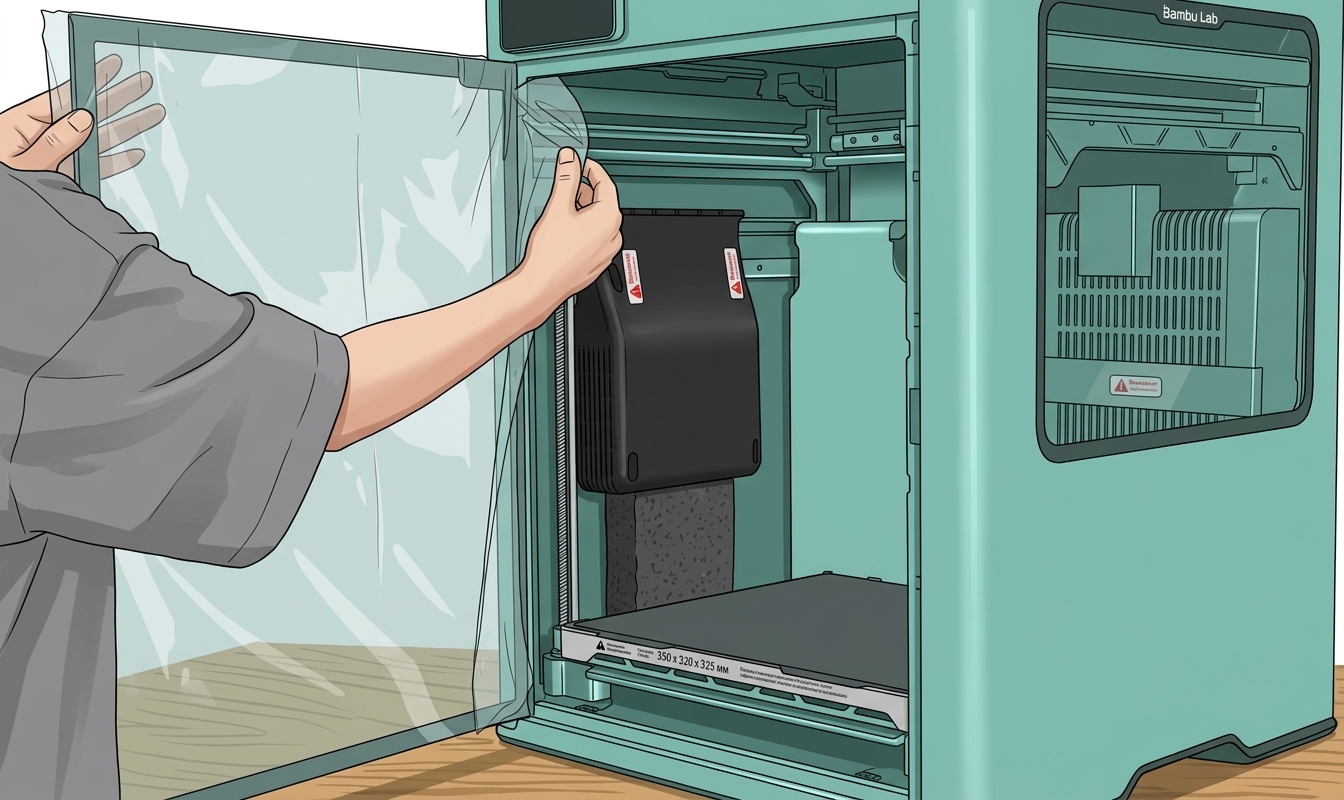

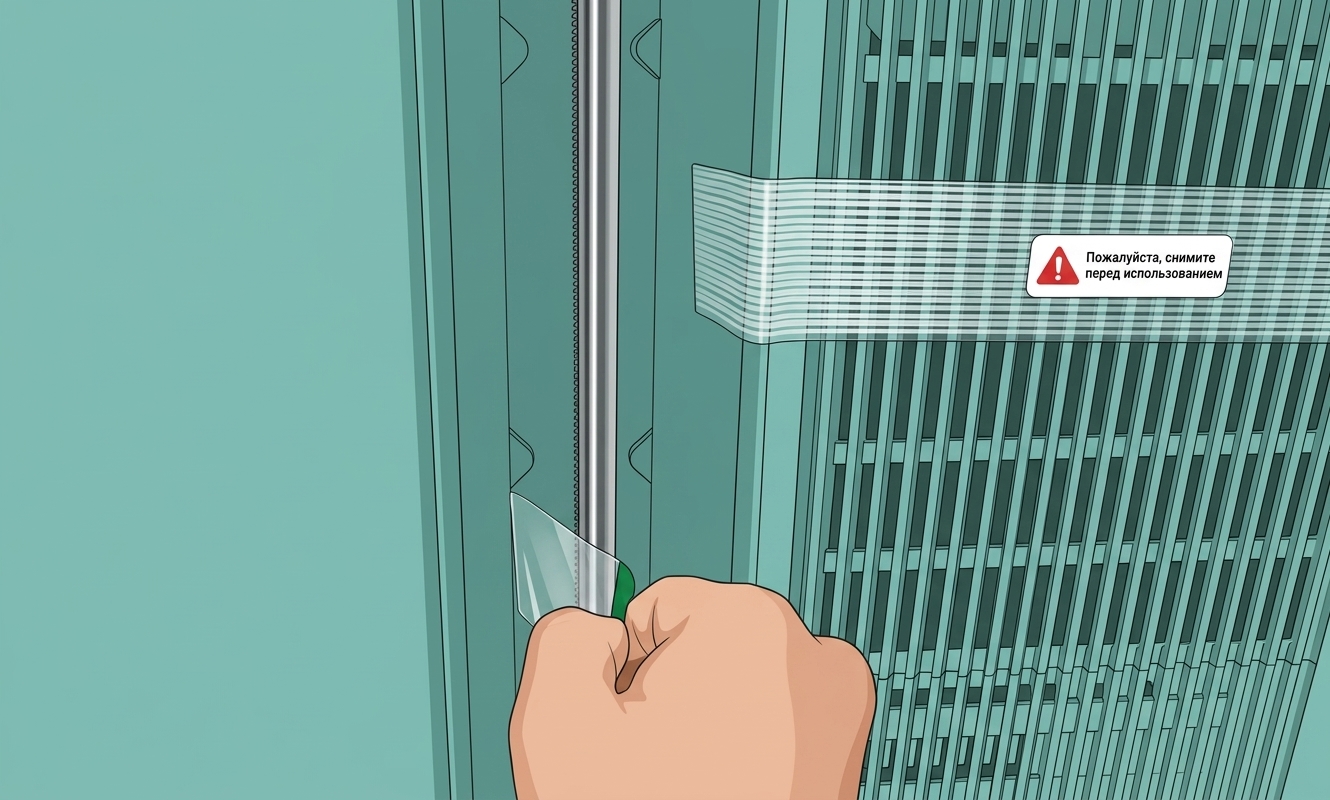

9. Удалите упаковку и ленты вокруг принтера.

Шаг 2: Разблокировка heated bed и печатающей головки

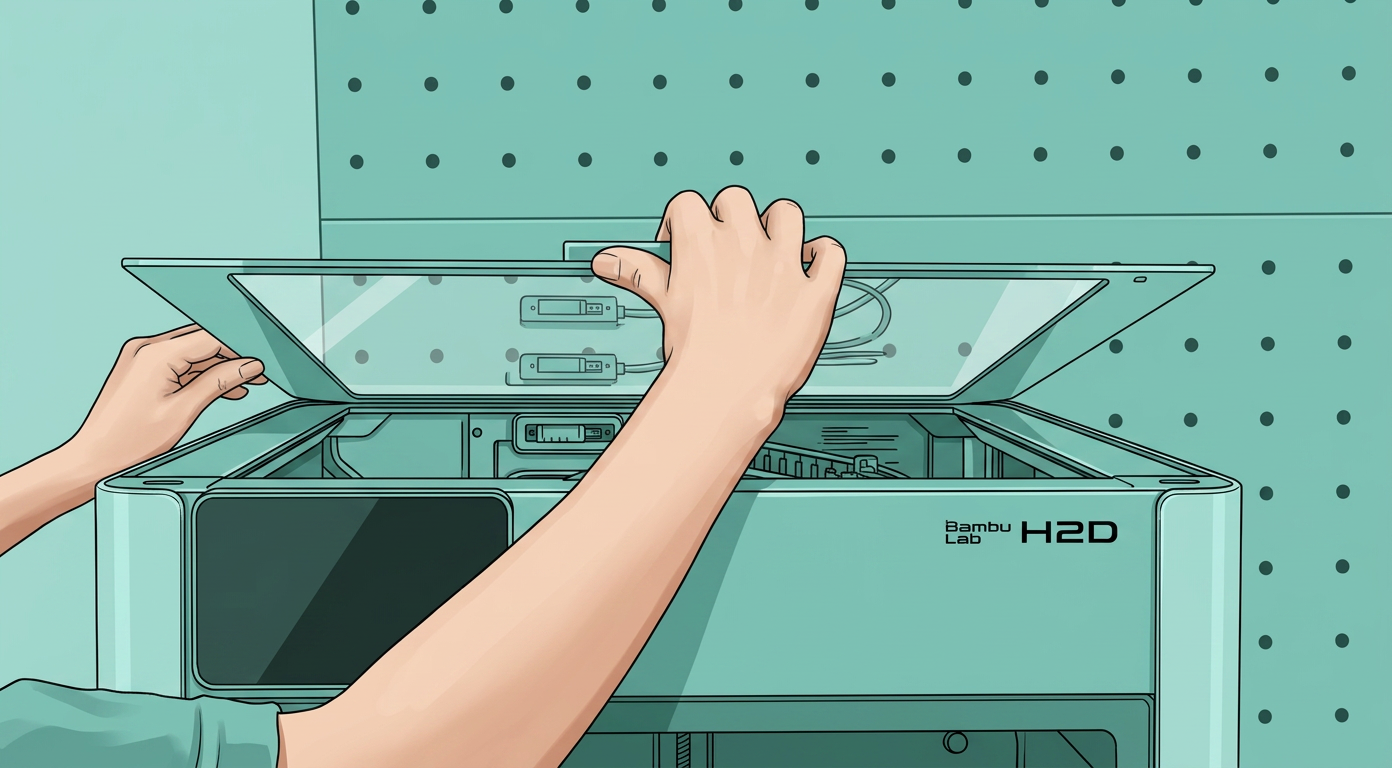

1. Снимите верхнюю стеклянную крышку.

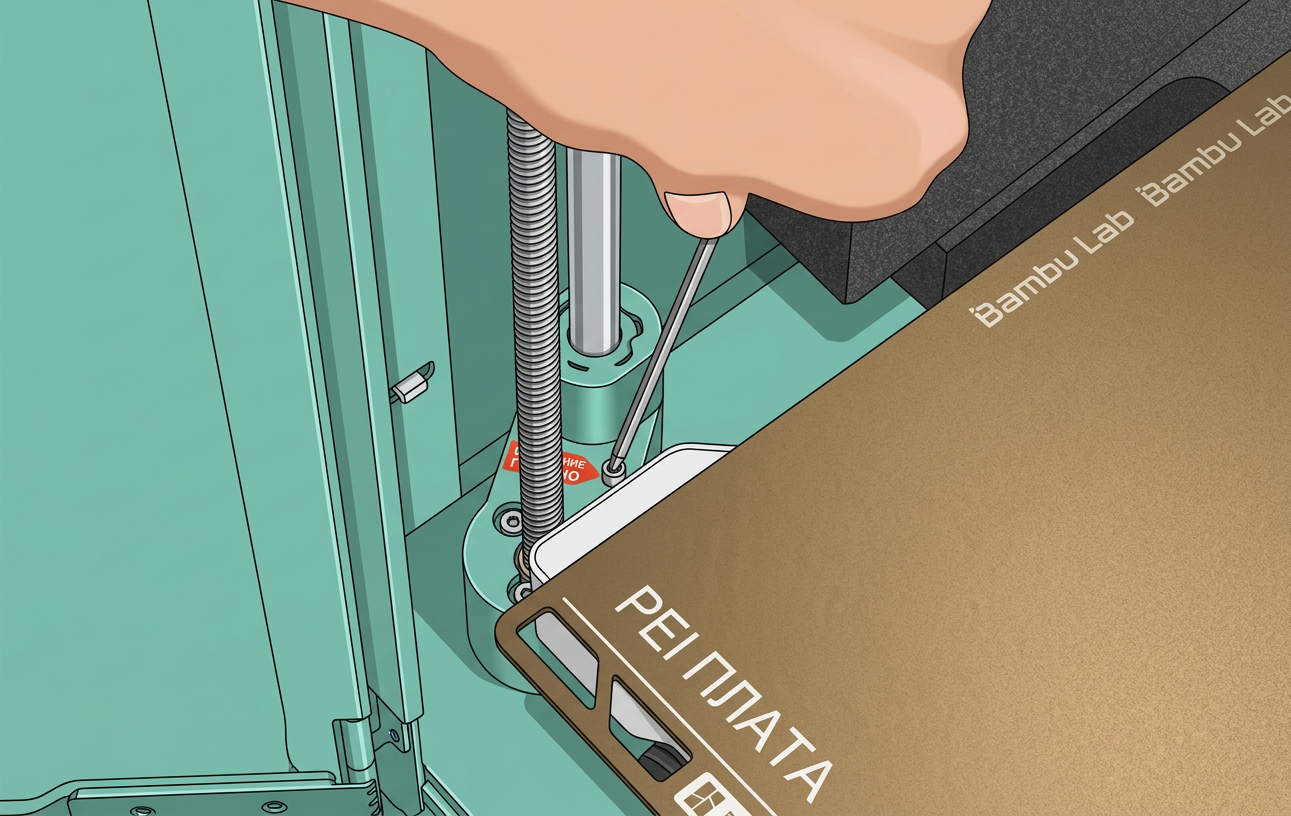

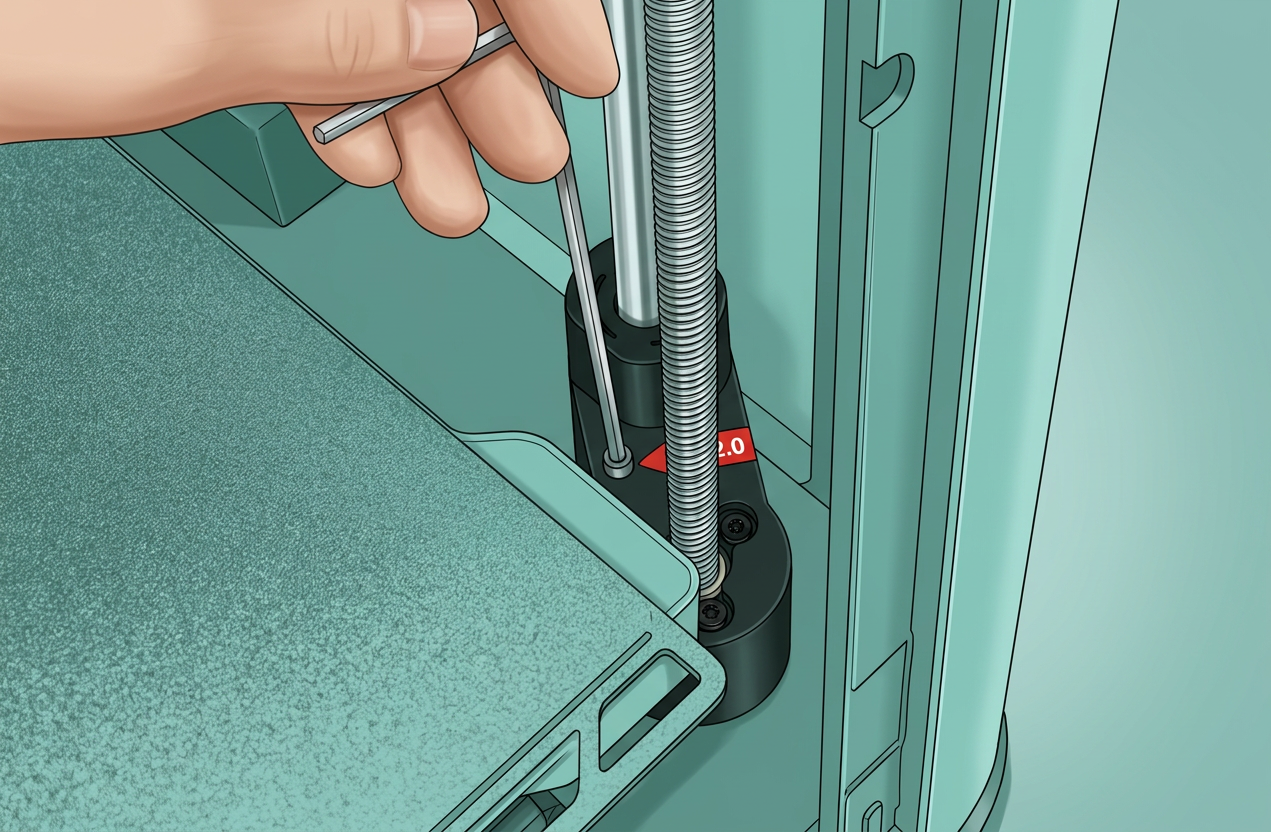

2. Открутите 4 винта, фиксирующие heated bed, чтобы разблокировать его.

Примечание: 4 снятых винта можно хранить в снятом креплении heated bed для будущего использования.

3. Удалите пену с обоих резьбовых стержней.

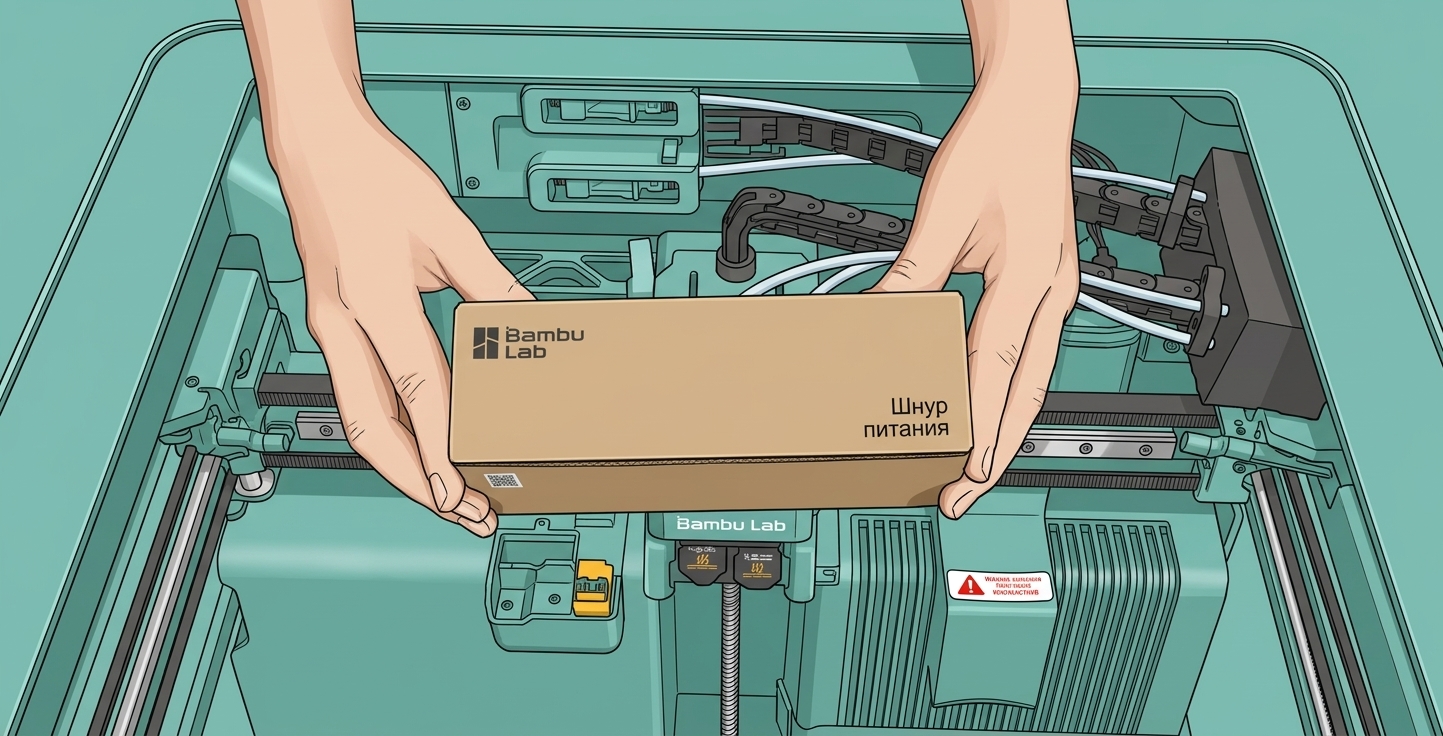

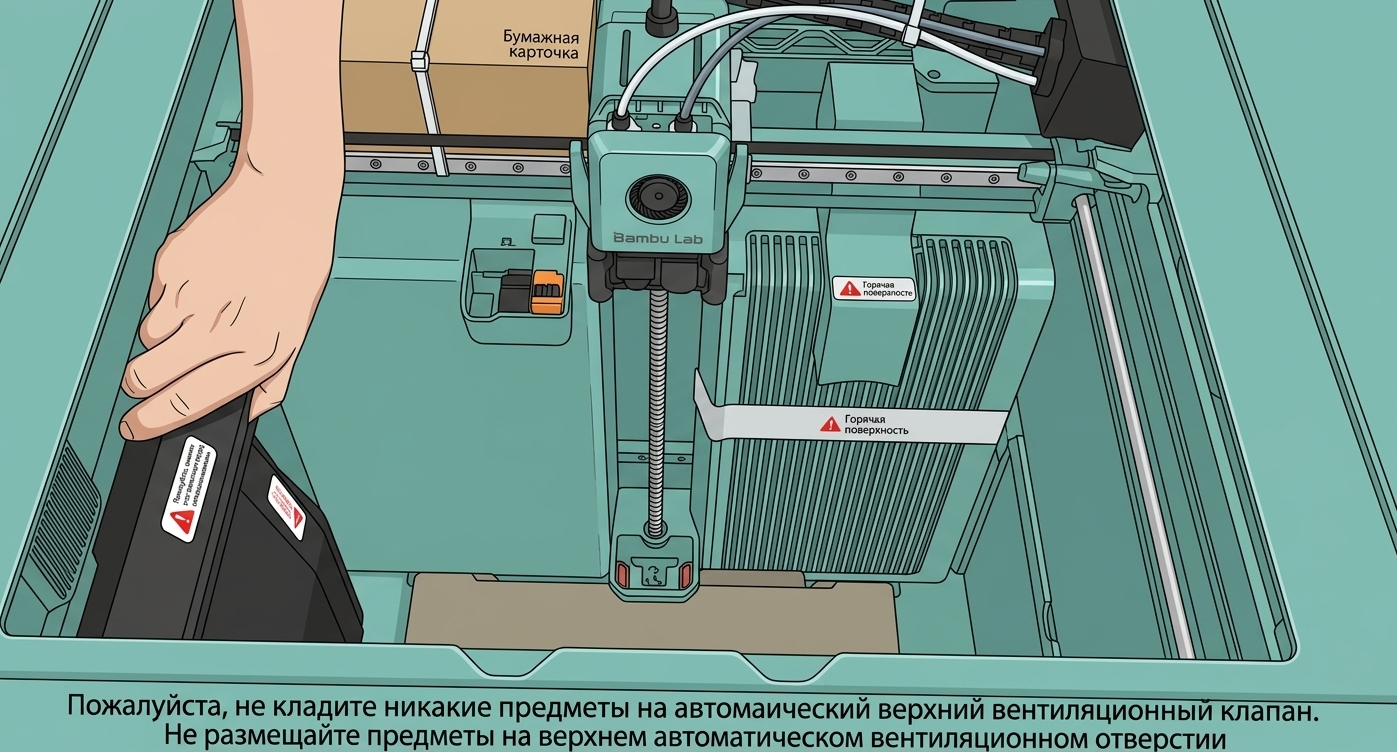

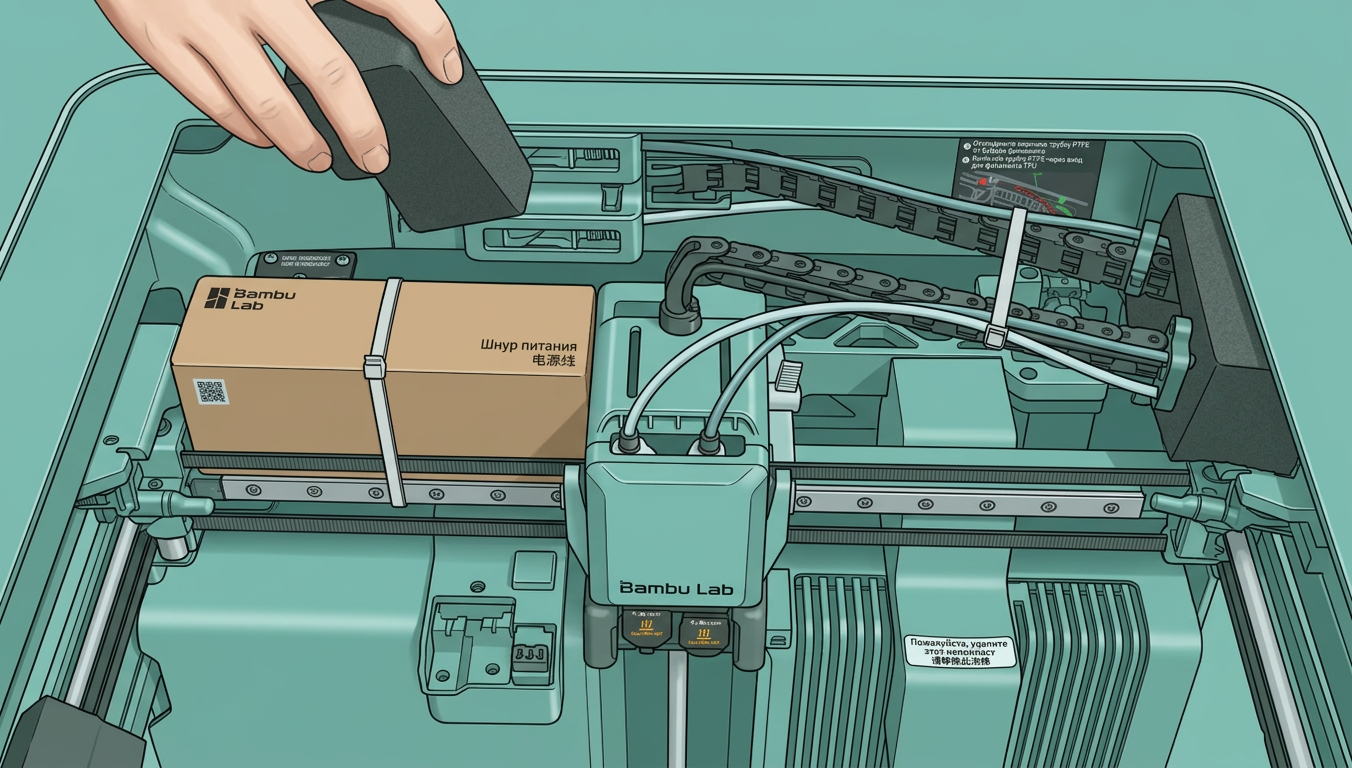

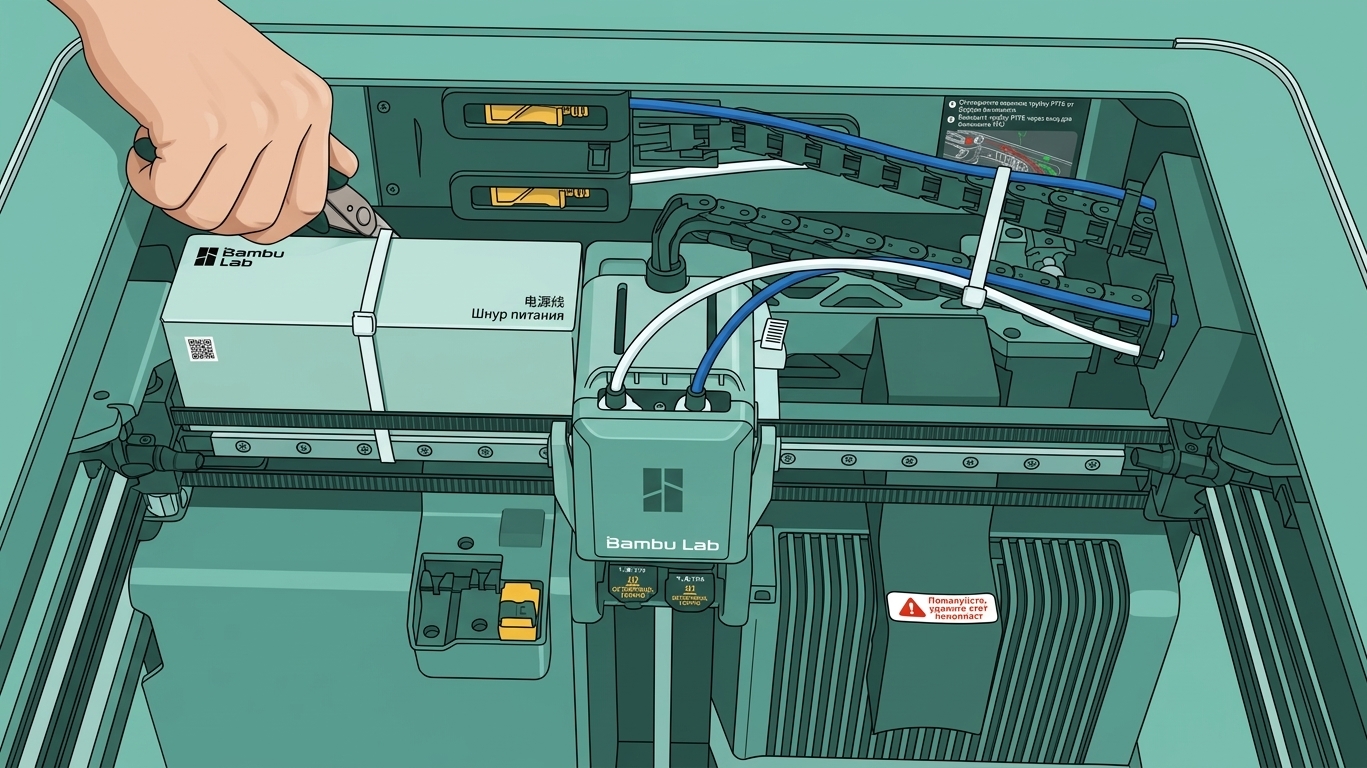

5. Отрежьте стяжку и достаньте коробку с сетевым кабелем.

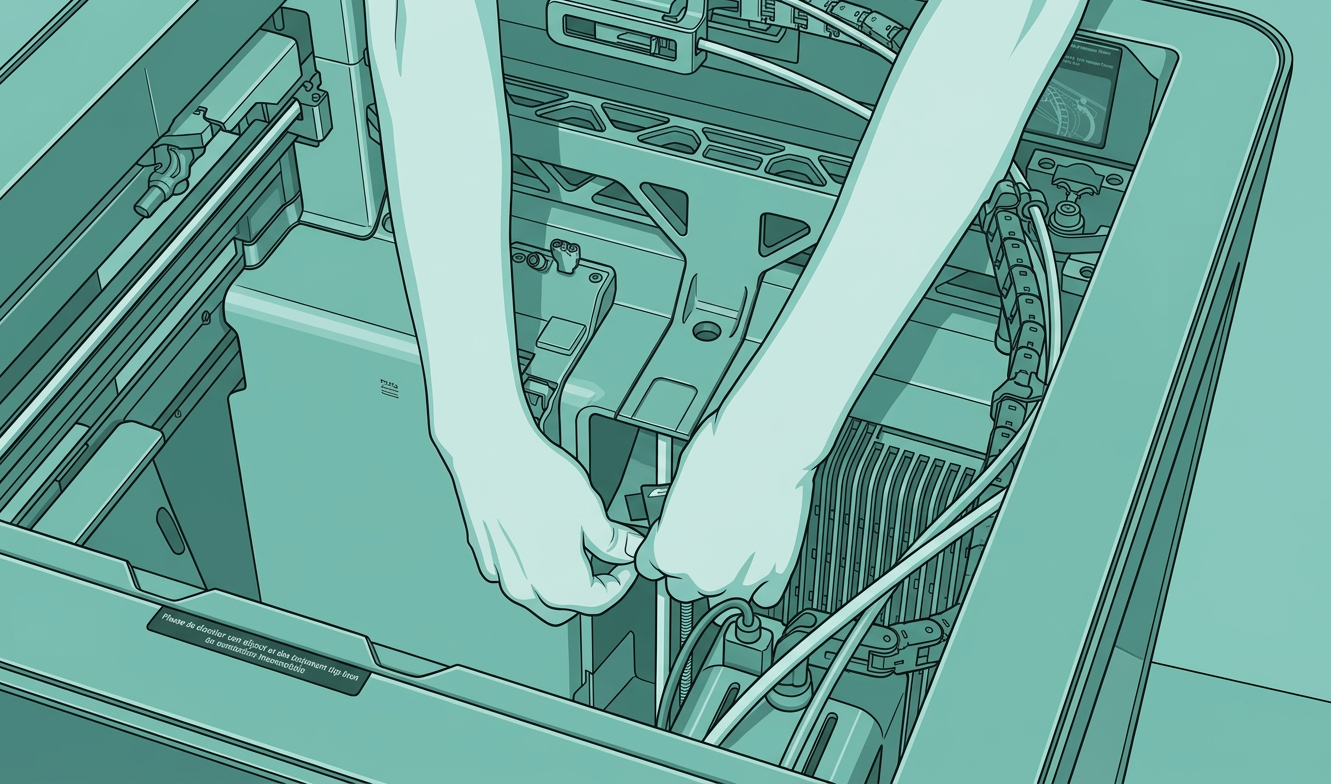

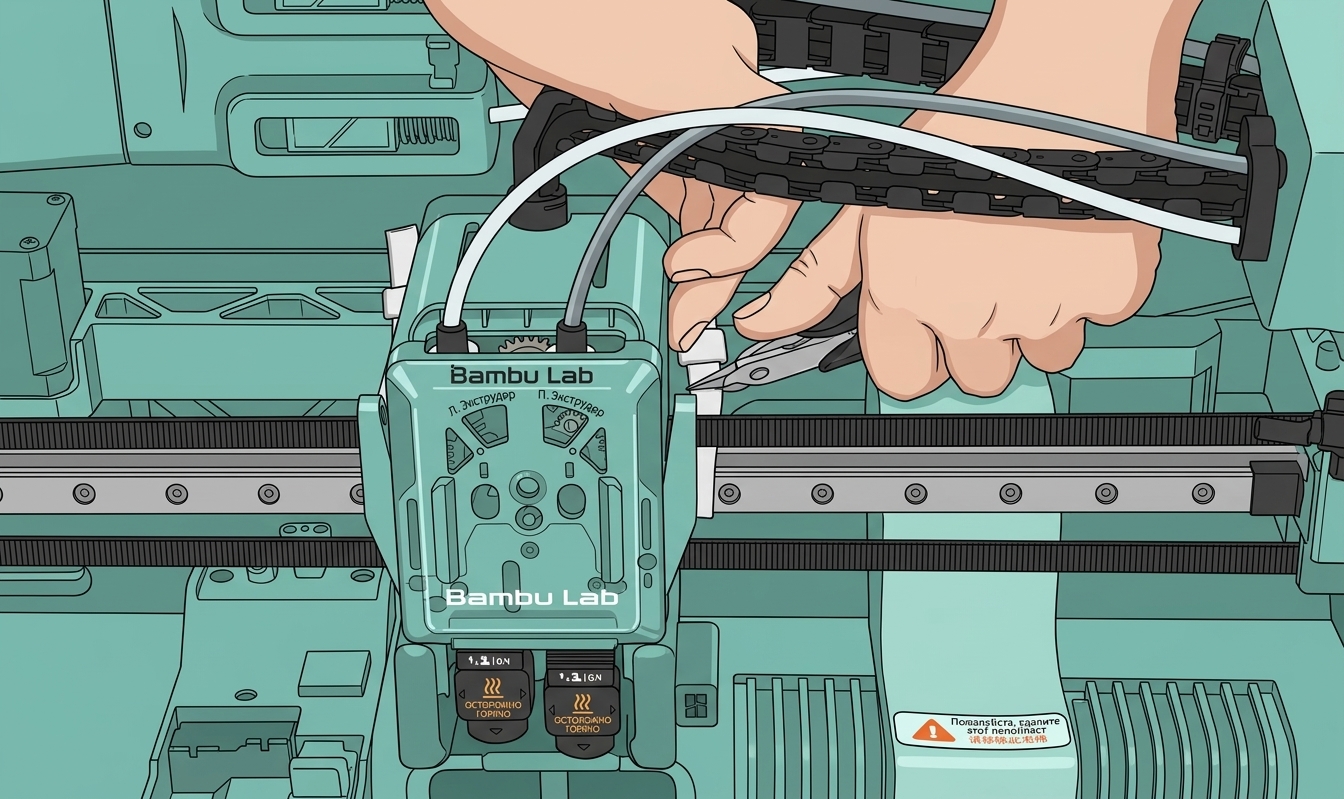

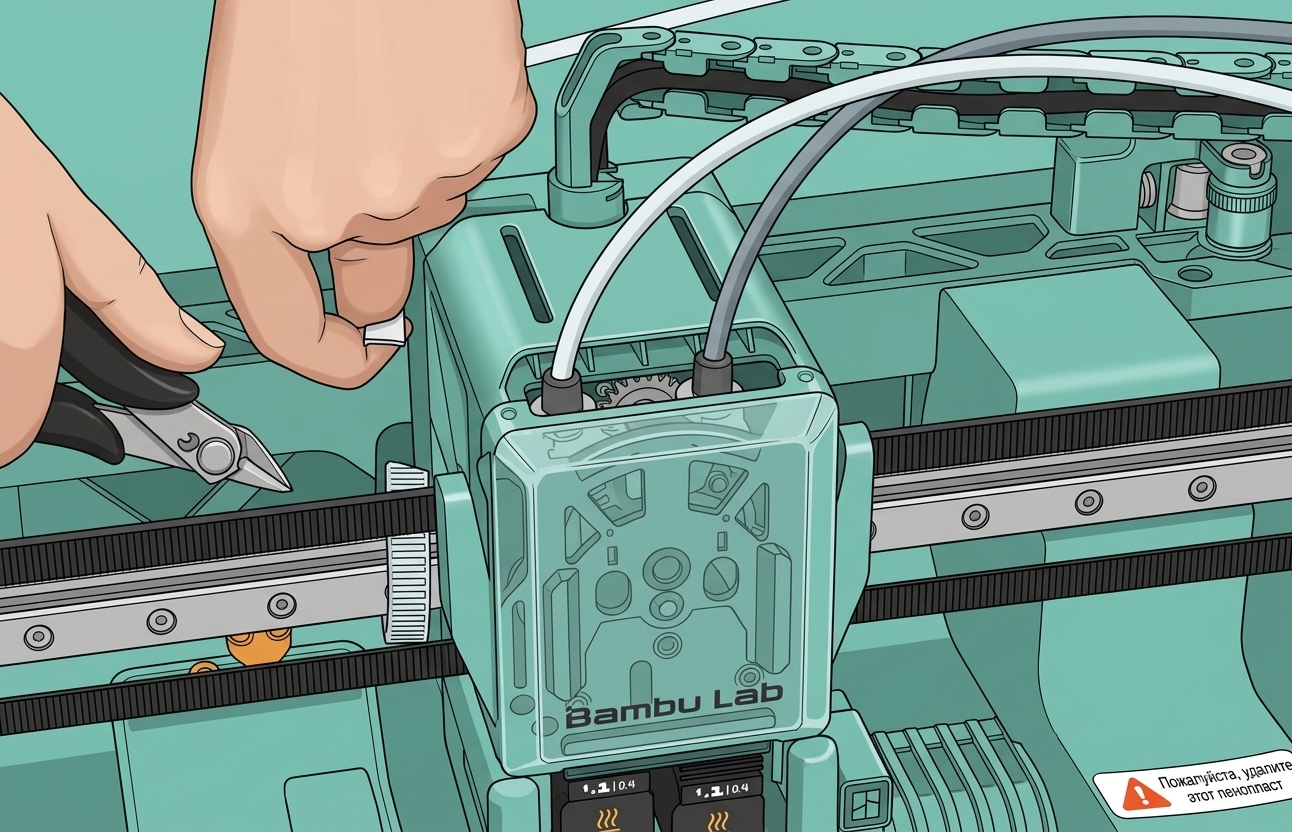

6. Отрежьте стяжки, фиксирующие печатающую головку и кабельный канал.

Будьте осторожны, не отрежьте ремень.

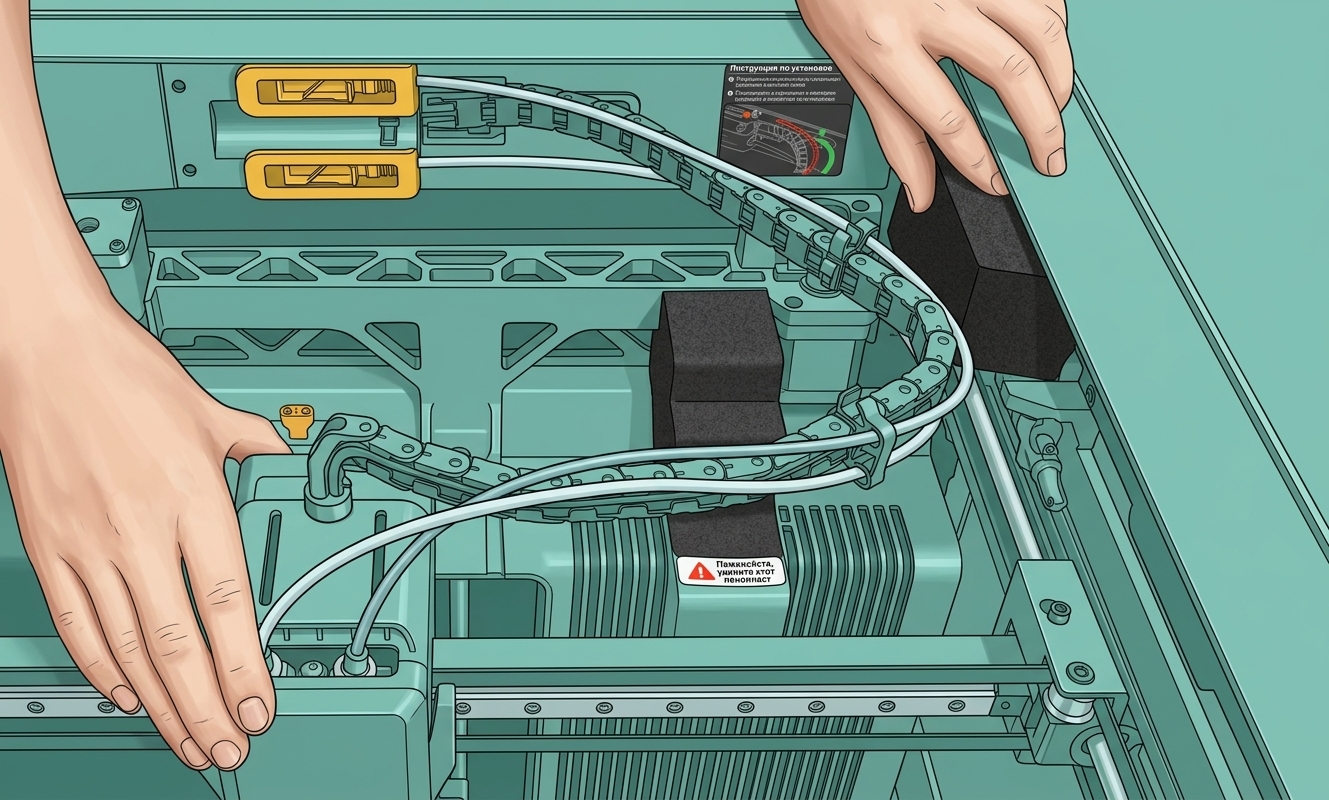

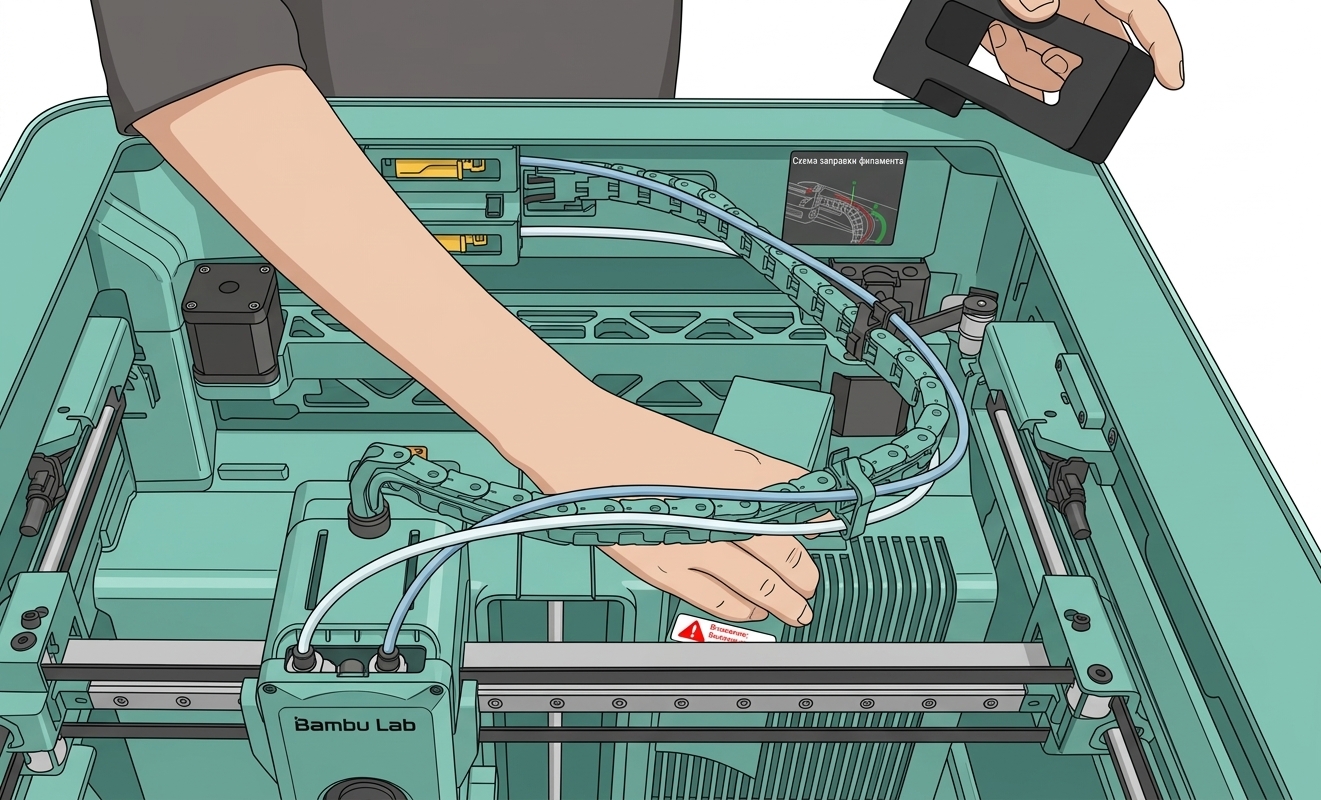

7. Переместите печатающую головку к передней двери и удалите пену, фиксирующую кабельный канал и под осью X.

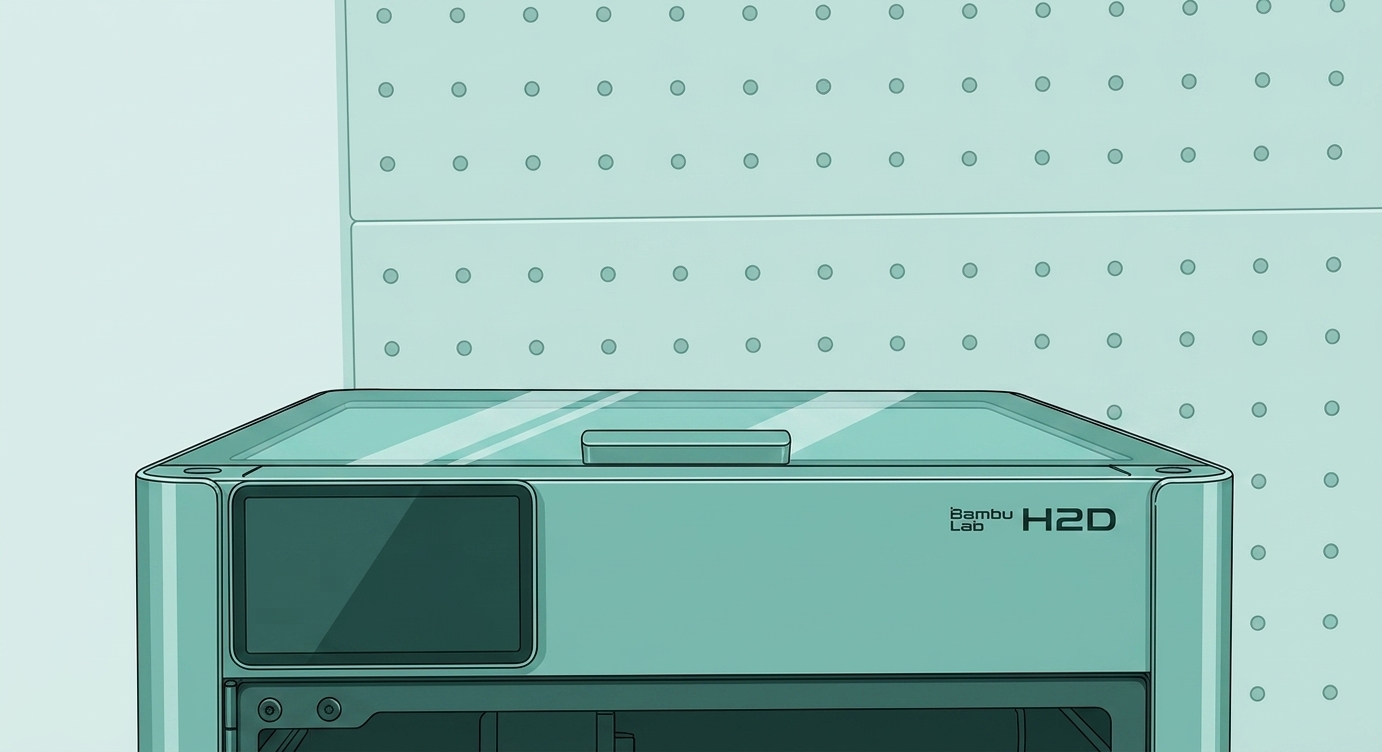

8. Верните верхнюю крышку на принтер.

ptfe-tubes" class="toc-header">Шаг 3: Установка внешних держателей катушек и PTFE трубок

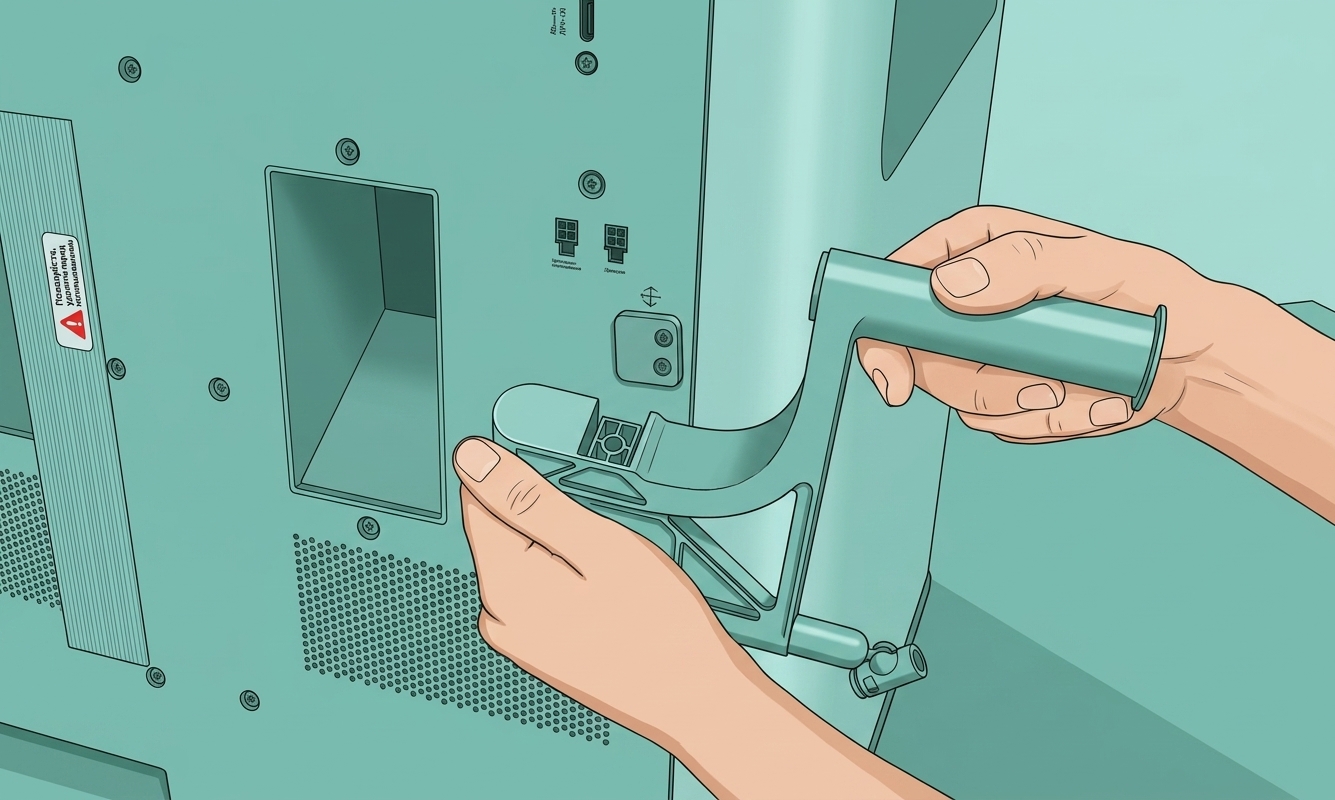

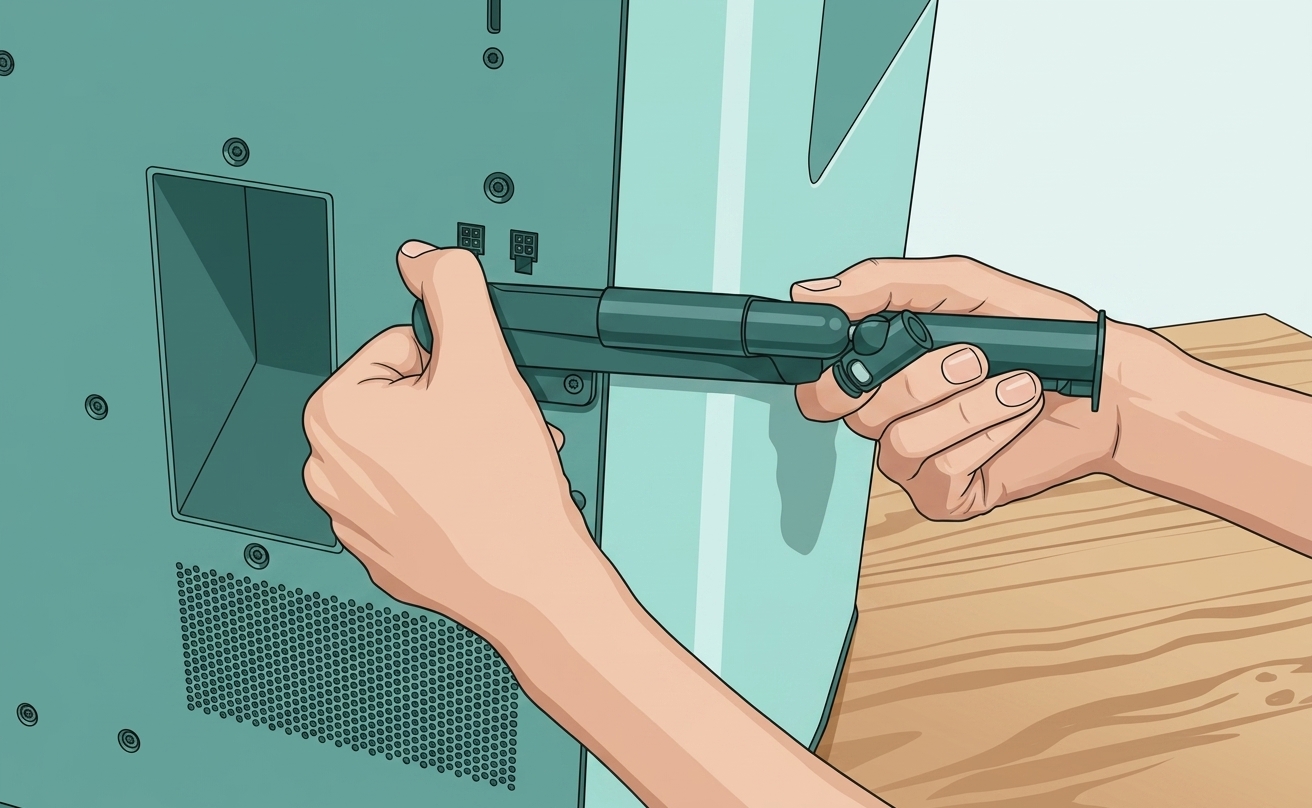

1. Достаньте два держателя катушек и совместите их с верхним и нижним креплениями сзади принтера. Сдвиньте их вниз для установки.

2. Возьмите две PTFE трубки из коробки с аксессуарами.

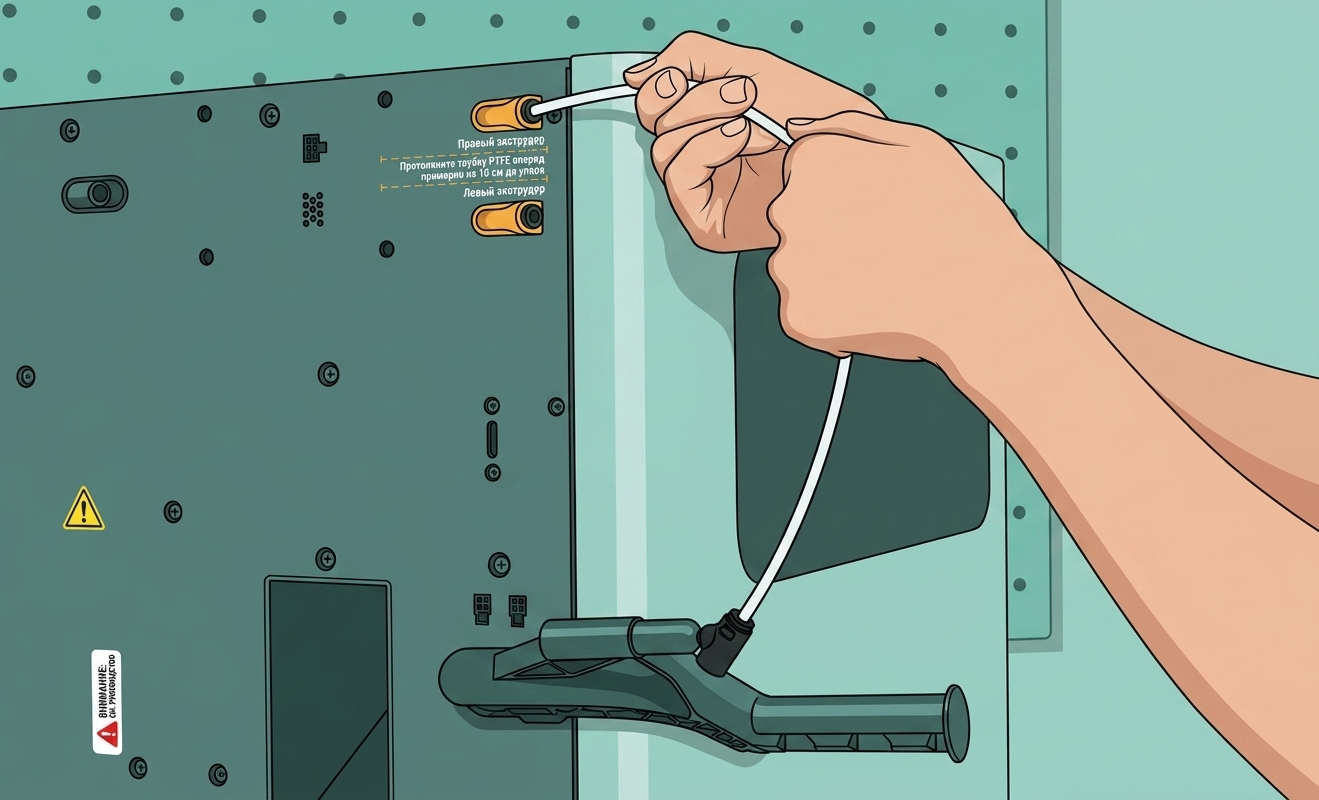

3. Вставьте один конец короткой трубки в верхний держатель катушки, а другой конец — в верхний вход филамента на принтере. Подключите длинную трубку между нижним держателем катушки и нижним входом филамента. После подключения аккуратно потяните, чтобы проверить, надежно ли закреплены трубки.

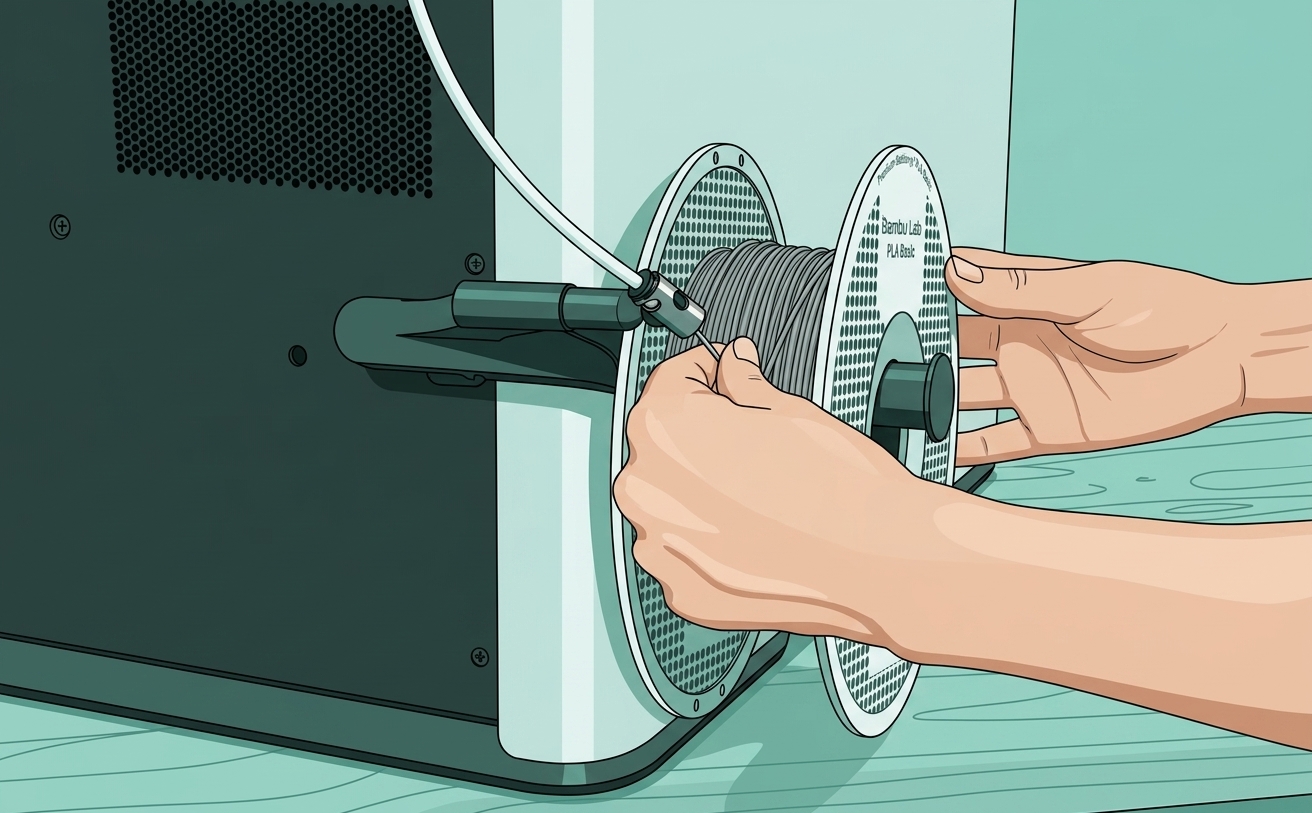

4. Поместите филамент на держатель катушки, вставьте его в трубку и продвигайте вперед до упора.

Шаг 4: Включение и калибровка

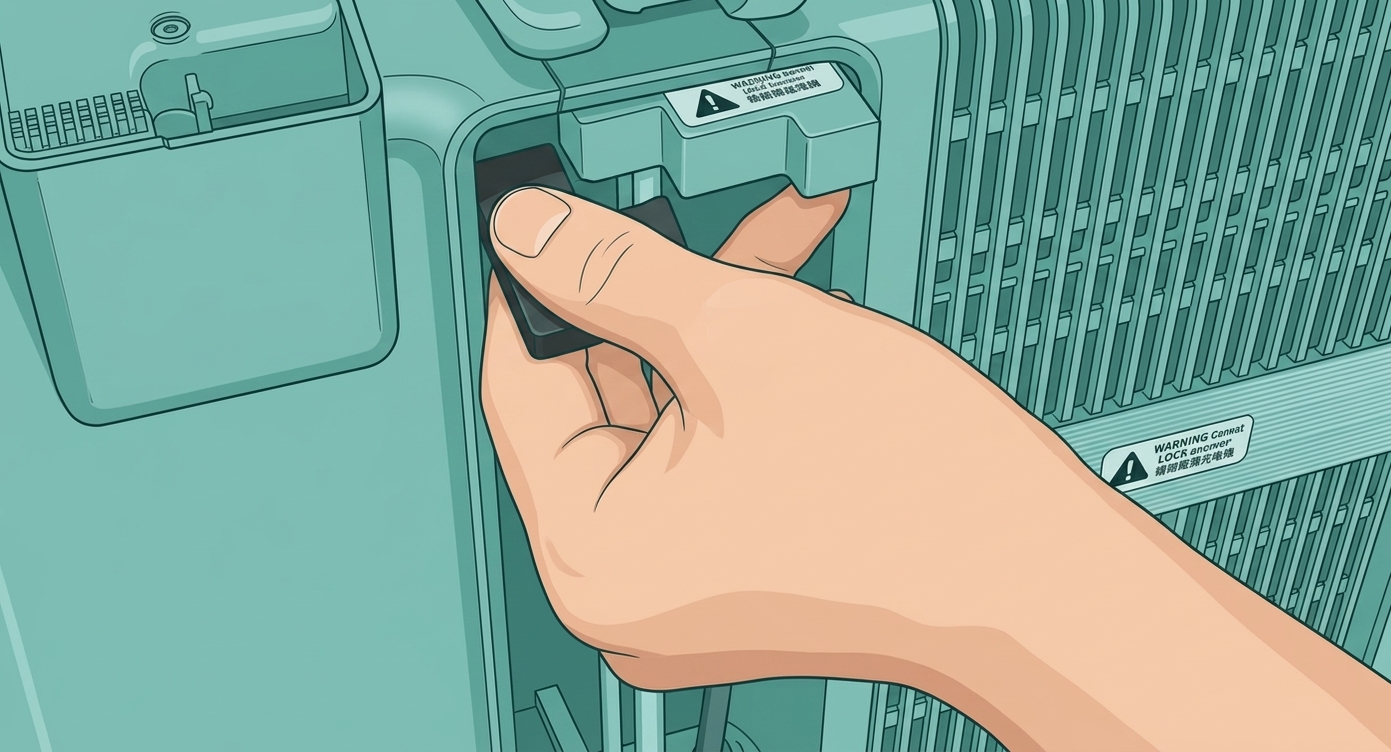

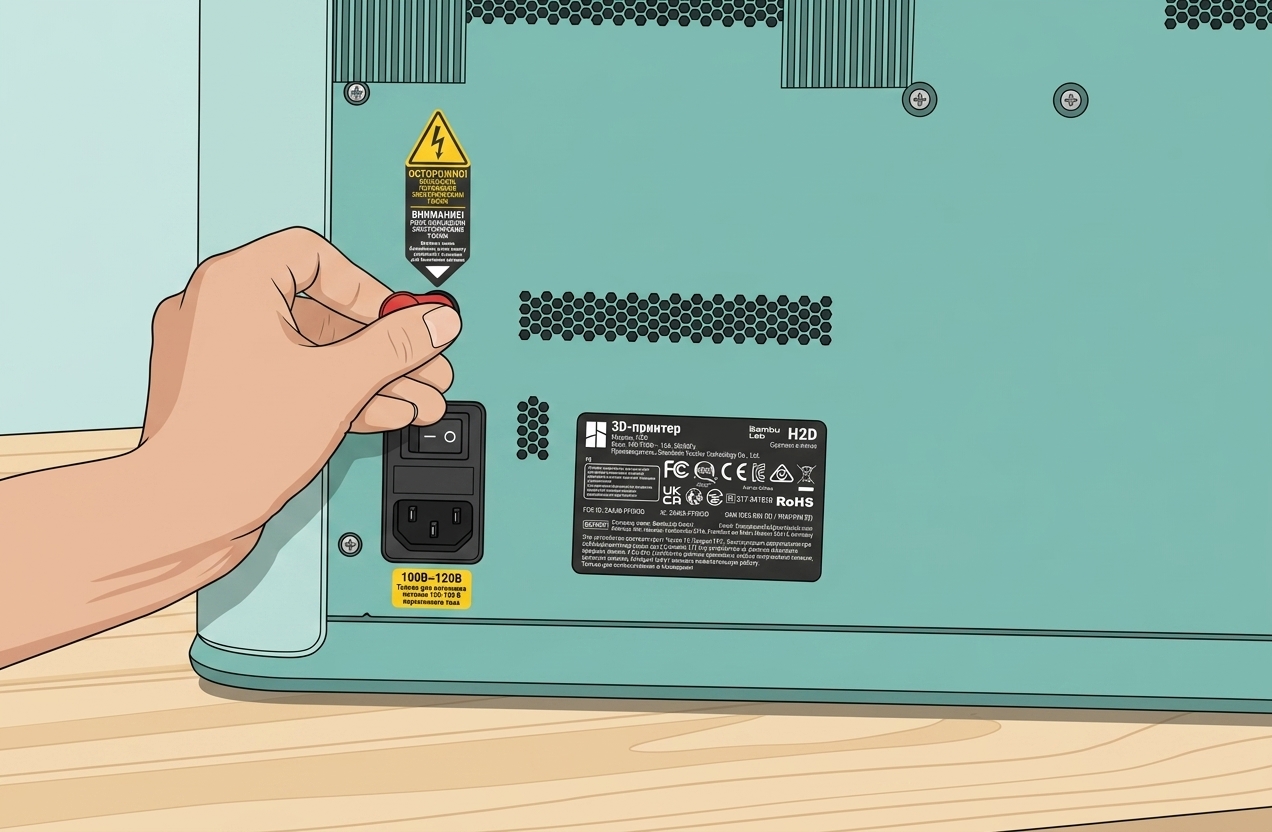

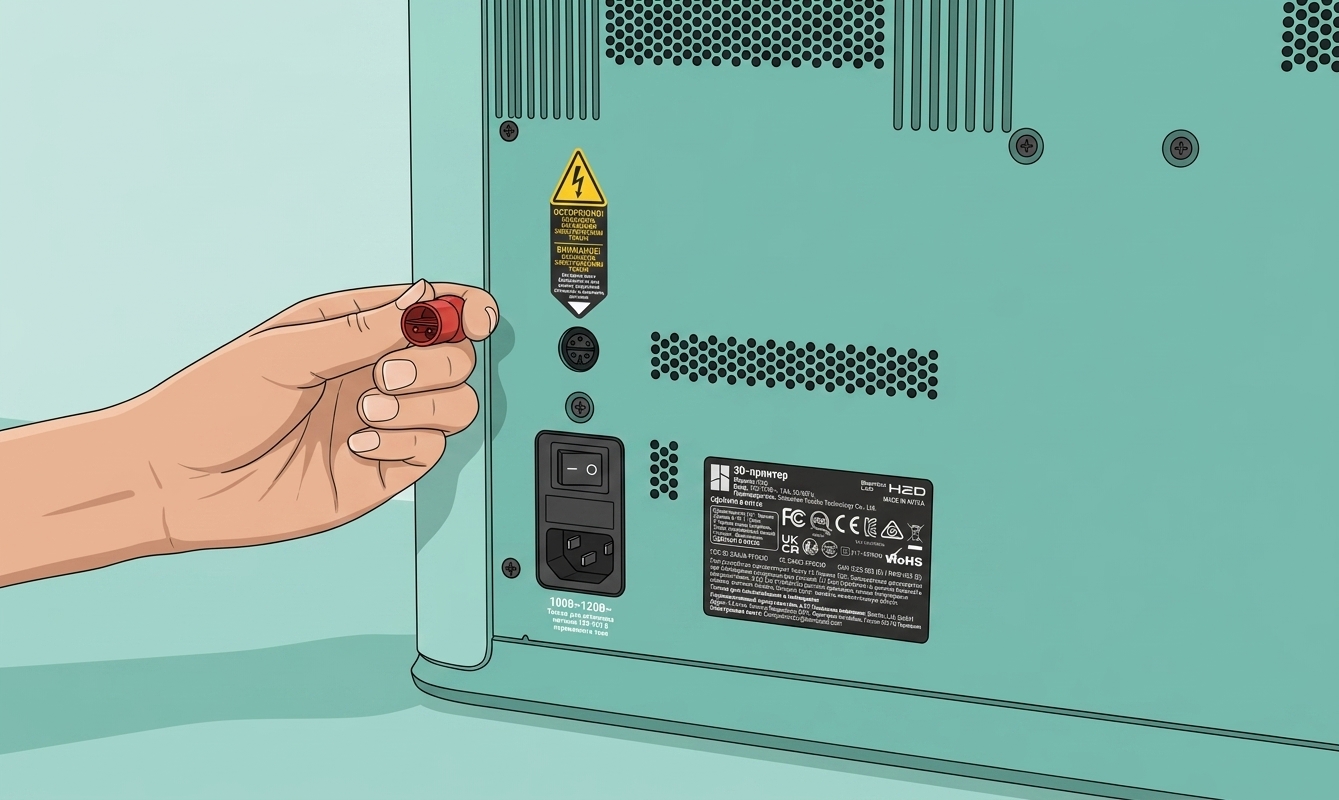

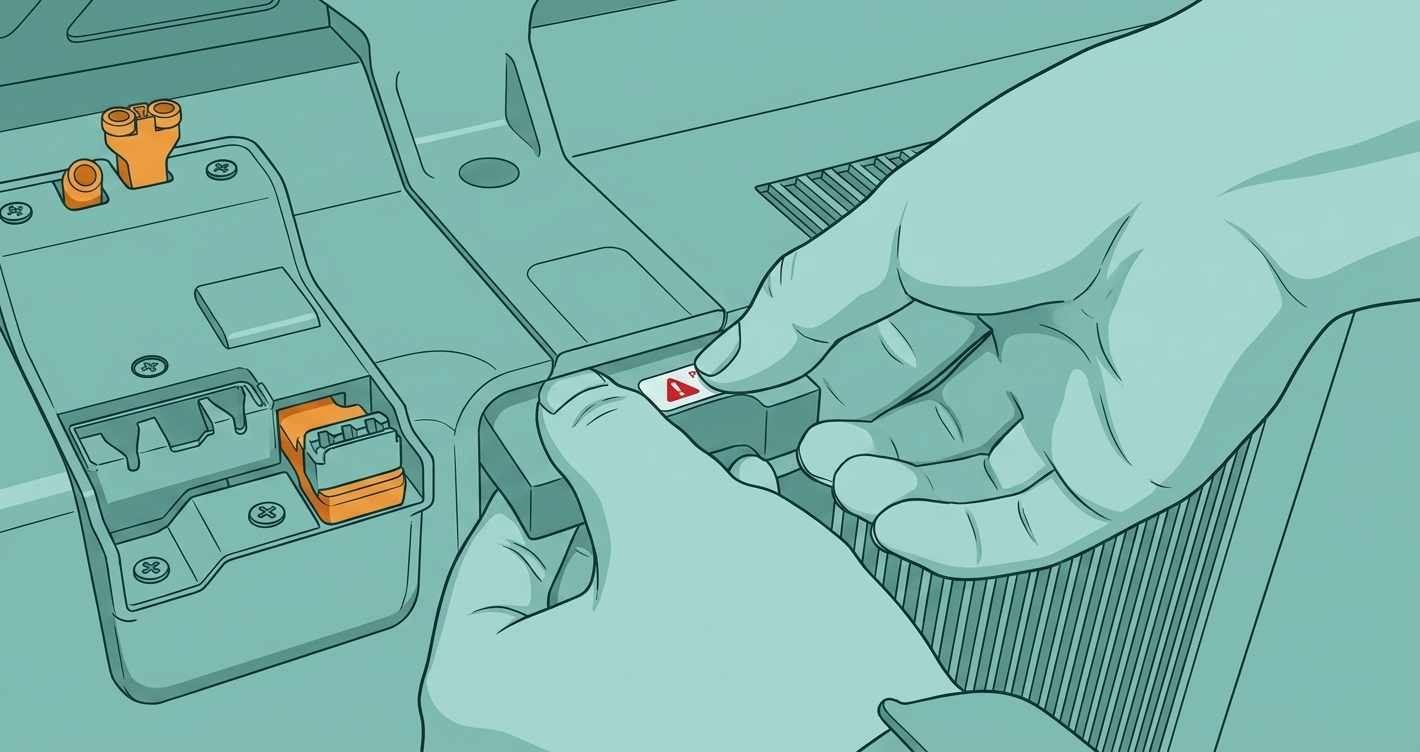

1. Снимите защитный ключ с задней панели принтера, совместите с портом и вставьте защитный ключ.

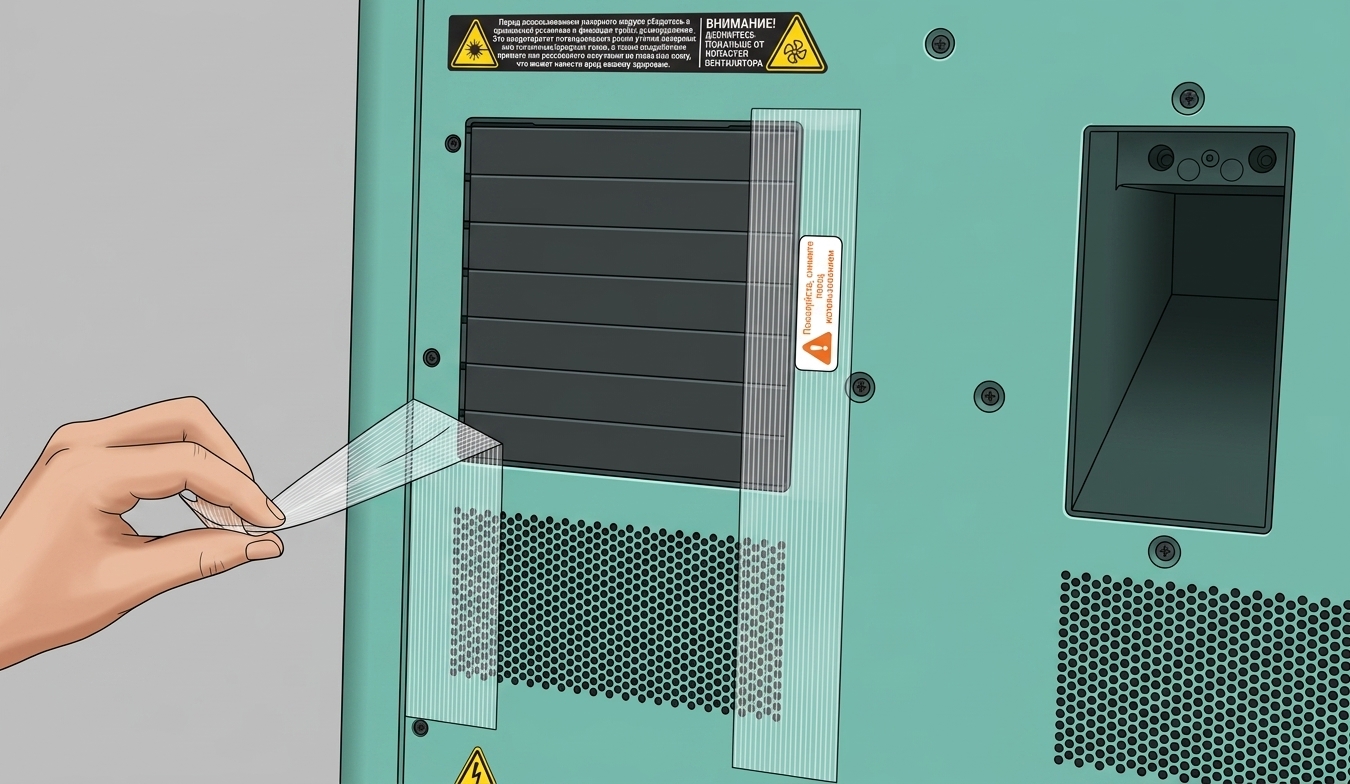

2. Снимите ленту с задней панели принтера.

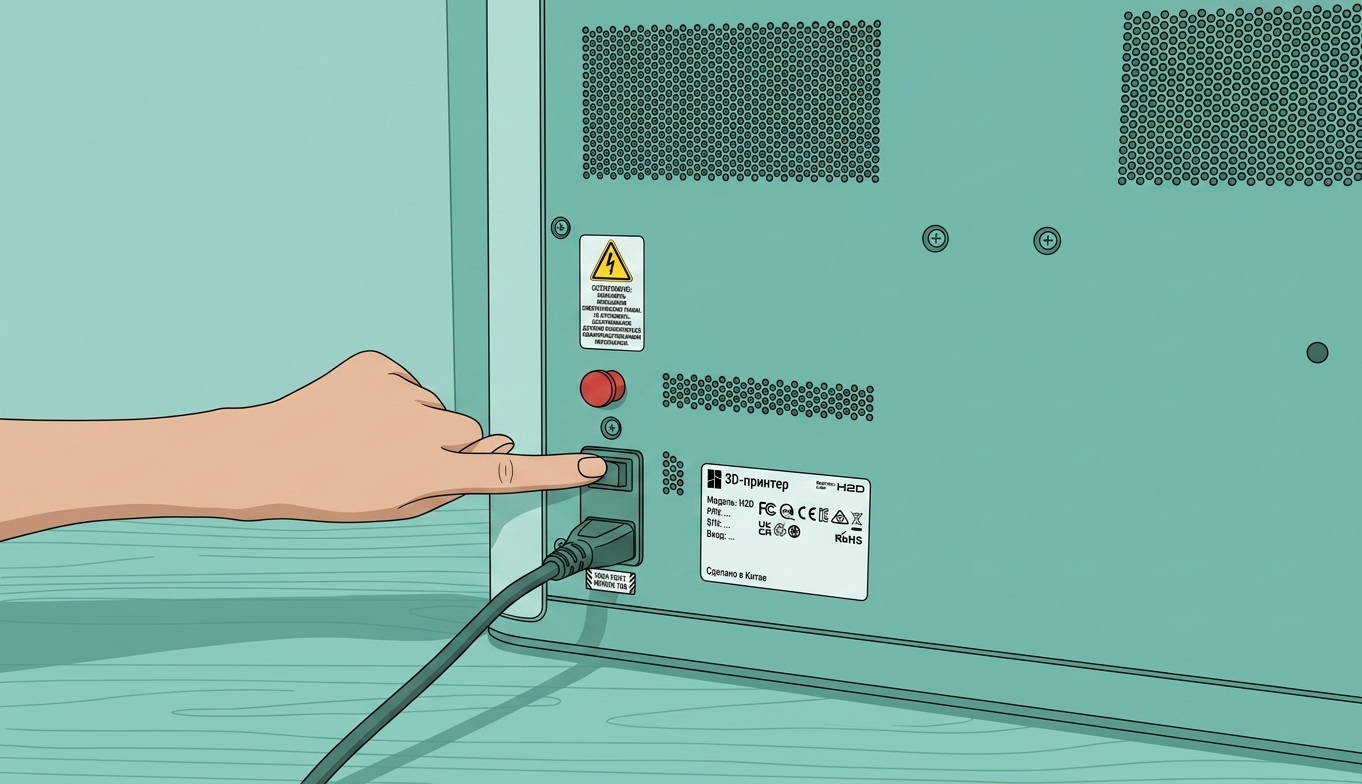

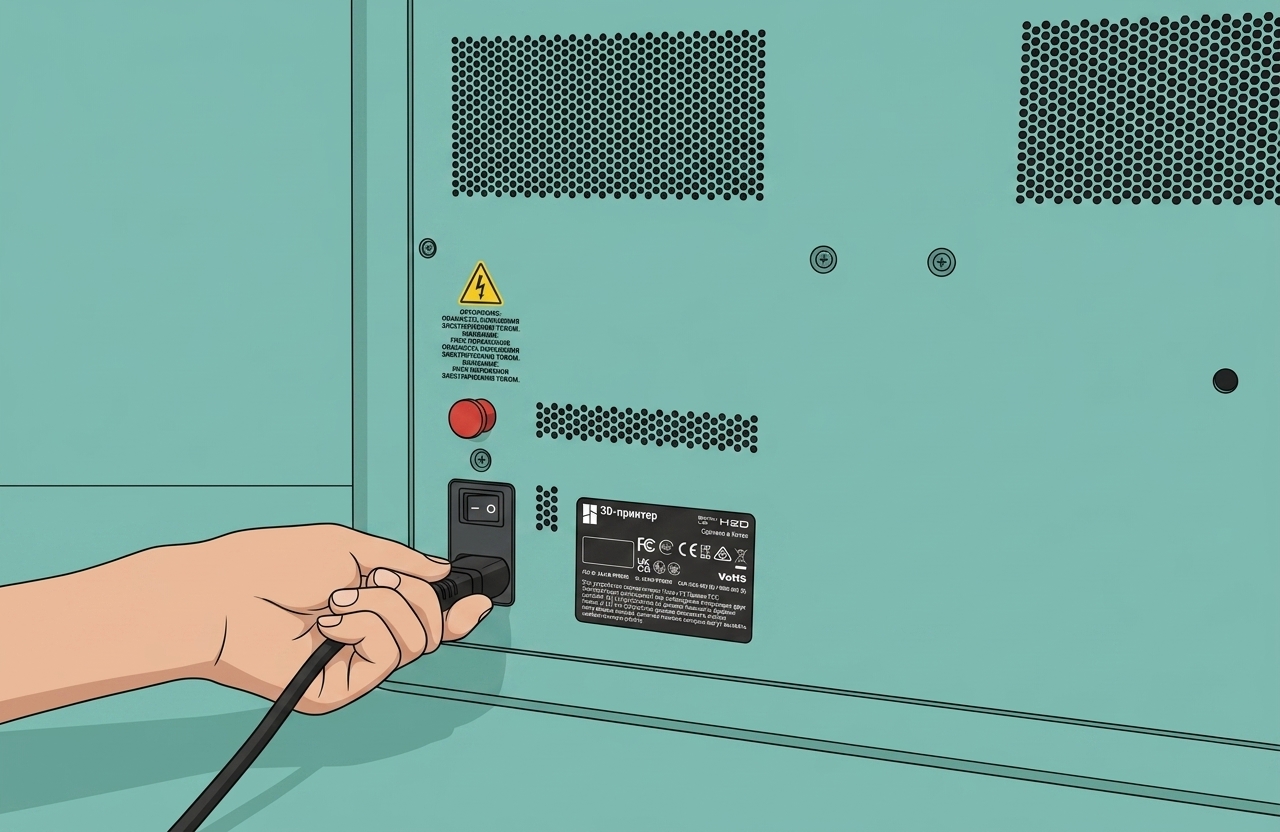

3. Подключите сетевой кабель и включите принтер.

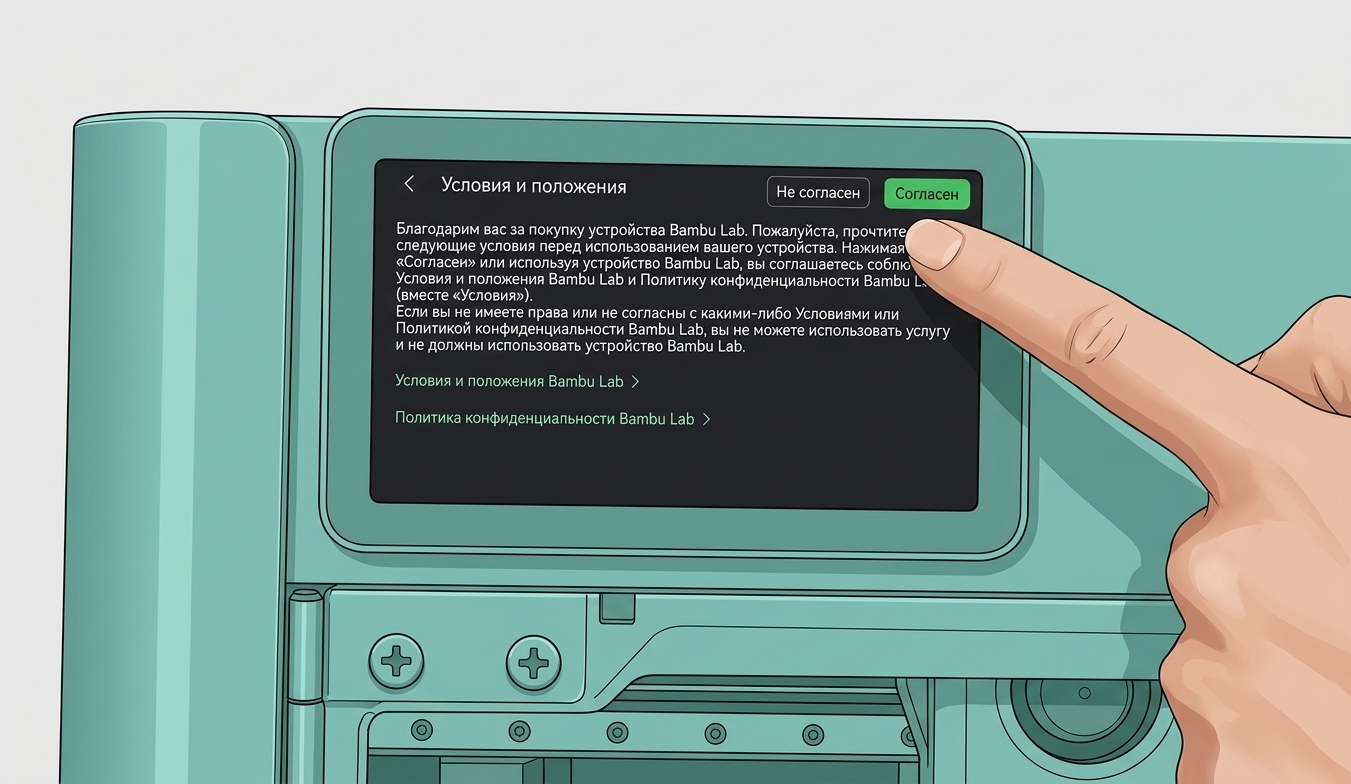

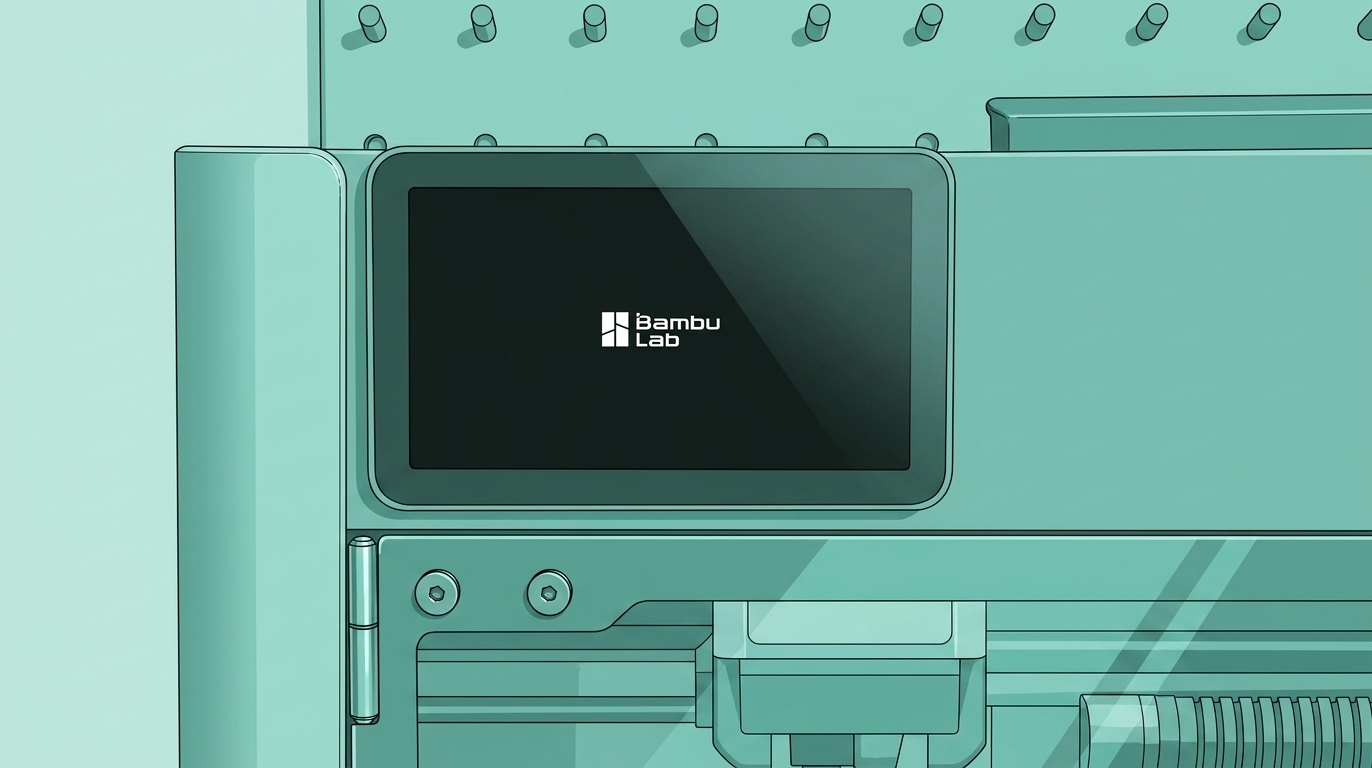

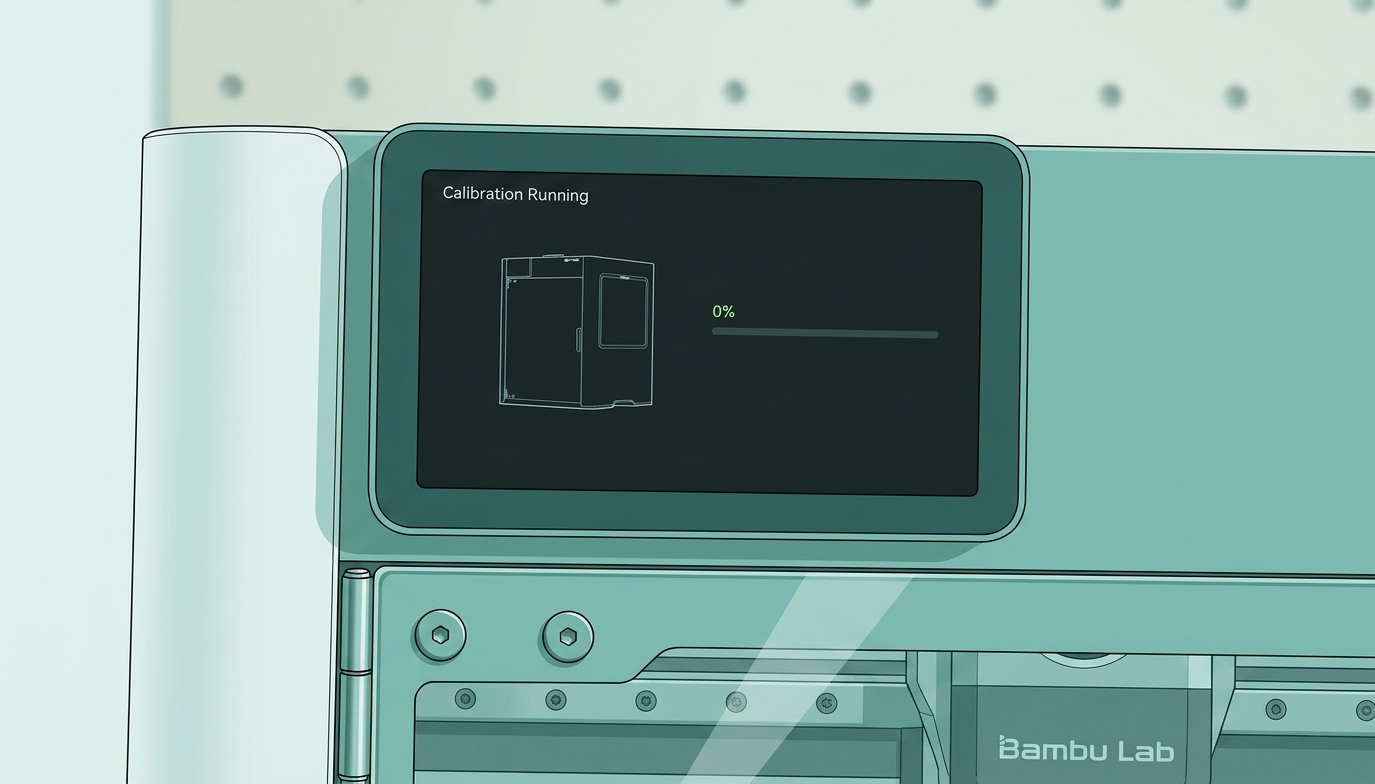

4. Следуйте инструкциям на экране, чтобы завершить начальную настройку, включая язык, регион и первичную калибровку.

5. После калибровки heated bed автоматически поднимется. В этот момент удалите пену под heated bed.

Шаг 5: Поставьте коробку или контейнер для сбора остатков филамента, падающих из выходного отверстия

Маленькая коробка, в которой поставляется филамент, — отличное решение для этого, пока не будет найдена лучшая альтернатива. Обязательно поместите контейнер под прямоугольным выходным отверстием для промывки сзади принтера (пример на P1S показан ниже).

Более постоянное решение может быть напечатано позже путем поиска контейнера для промывки H2D на MakerWorld.
