Примечание: Эта страница использует принтер H2D в качестве примера. Функции точно такие же для H2S и H2C.
Особенность таймлапса H2D
Для введения в функцию таймлапса принтеров серий X1/P1/A1 вы можете обратиться к wiki: Введение в функциональность Timelapse

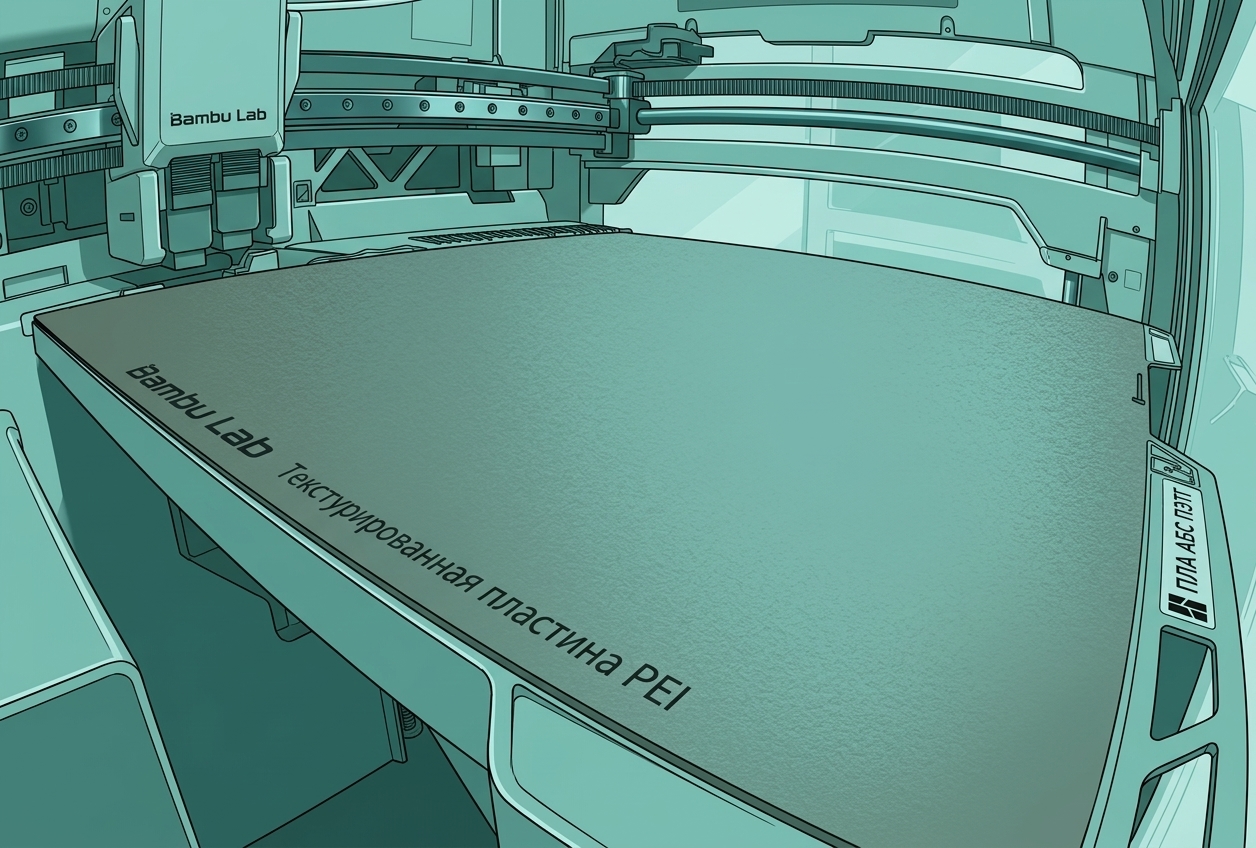

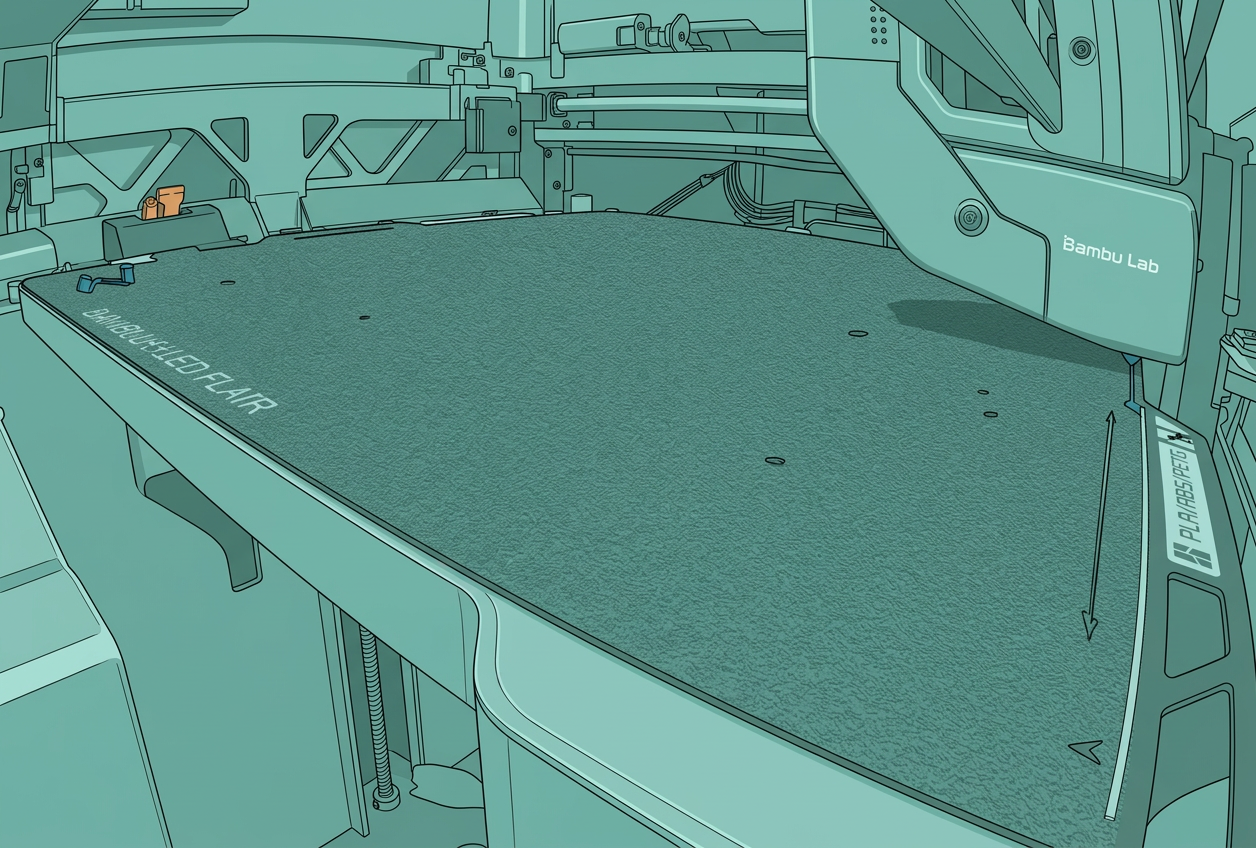

При создании снимков таймлапса необходимо, чтобы положение нагревательной платформы было зафиксировано в направлении XY. Из-за разной конструкции принтеры серий X1/P1 не меняют положение нагревательной платформы в направлении XY во время фотосъемки таймлапса; принтеры серии A1 должны перемещать нагревательную платформу в направлении Y в фиксированное положение при создании снимков. H2D — это принтер с двумя соплами и структурой Core XY. Как и принтеры серий X1/P1, нагревательная платформа движется только вверх и вниз в направлении Z и остается фиксированной в направлении XY. Между его левым и правым соплами существует разница высот около 5 мм. При переключении левого и правого сопел нагревательная платформа также поднимется/опустится на 5 мм соответственно (как показано на рисунке 1 ниже). Следовательно, при создании снимков, если используемые сопла не совпадают, это приведет к несоответствию высоты нагревательной платформы, и нагревательная платформа в видео таймлапса будет дрожать, как показано на GIF 2. Это показывает, когда используются левое и правое сопла для печати двух кубов разных цветов слой за слоем. Снимок таймлапса делается в конце каждого слоя, и сопло, используемое в момент создания снимка, отличается, что вызывает дрожание положения нагревательной платформы вверх и вниз.
 |
 |
Решение для таймлапса при печати двумя соплами
Решение обработки для H2D заключается в переключении нагревательной платформы на высоту, соответствующую тому же соплу, во время фотосъемки таймлапса, и минимизации ненужного переключения сопел. Основные логики:
-
Рассчитать наиболее часто используемое сопло (определяемое как «основное сопло») для задачи печати этой пластины по объекту и слою. Каждый раз, когда таймлапс делает снимок, проверяется, совпадает ли текущее сопло с «основным соплом». Если они не совпадают, головка перемещается в чистящий шнек, и высота нагревательной платформы регулируется до соответствующей высоты «основного сопла» перед созданием снимка.
-
Время создания снимков должно быть отделено от времени смены слоев. Если для печати на этом слое используется «основное сопло», время создания снимков должно совпадать с тем, когда используется «основное сопло».
Вот несколько примеров:
-
Если для печати используется только одно сопло, оба режима таймлапса такие же, как печать одним соплом принтеров серий X1/P1;
-

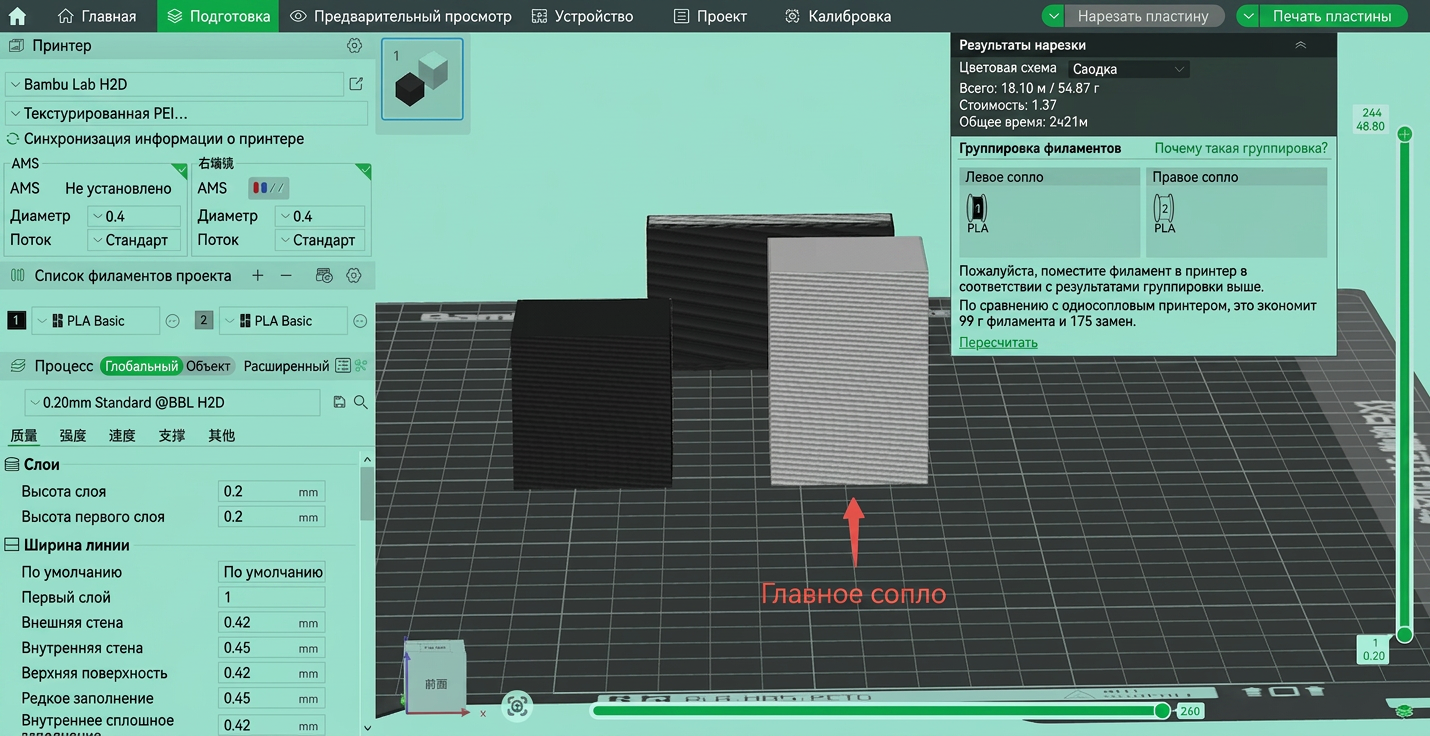

Если печать использует оба сопла и каждый слой использует основное сопло, два режима фотосъемки таймлапса такие же, как у одного сопла принтера X1/P1. На следующих рисунках задача печати двухцветного куба, поскольку правое сопло является основным, фотосъемка таймлапса будет делать снимки при печати правым соплом, а не в конце каждого слоя печати.
 |
 |
-
Если для печати используются оба сопла, но для некоторых слоев используется только одно сопло, головка будет перемещена в чистящий шнек, и высота нагревательной платформы будет отрегулирована до соответствующей высоты «основного сопла», и снимки будут делаться при печати этих слоев. Для плавного режима эффект видео такой же, как у X1/P1, но для традиционного режима эти слои становятся «плавным режимом», и все видео таймлапса представляет собой смесь традиционного режима и плавного режима.
-

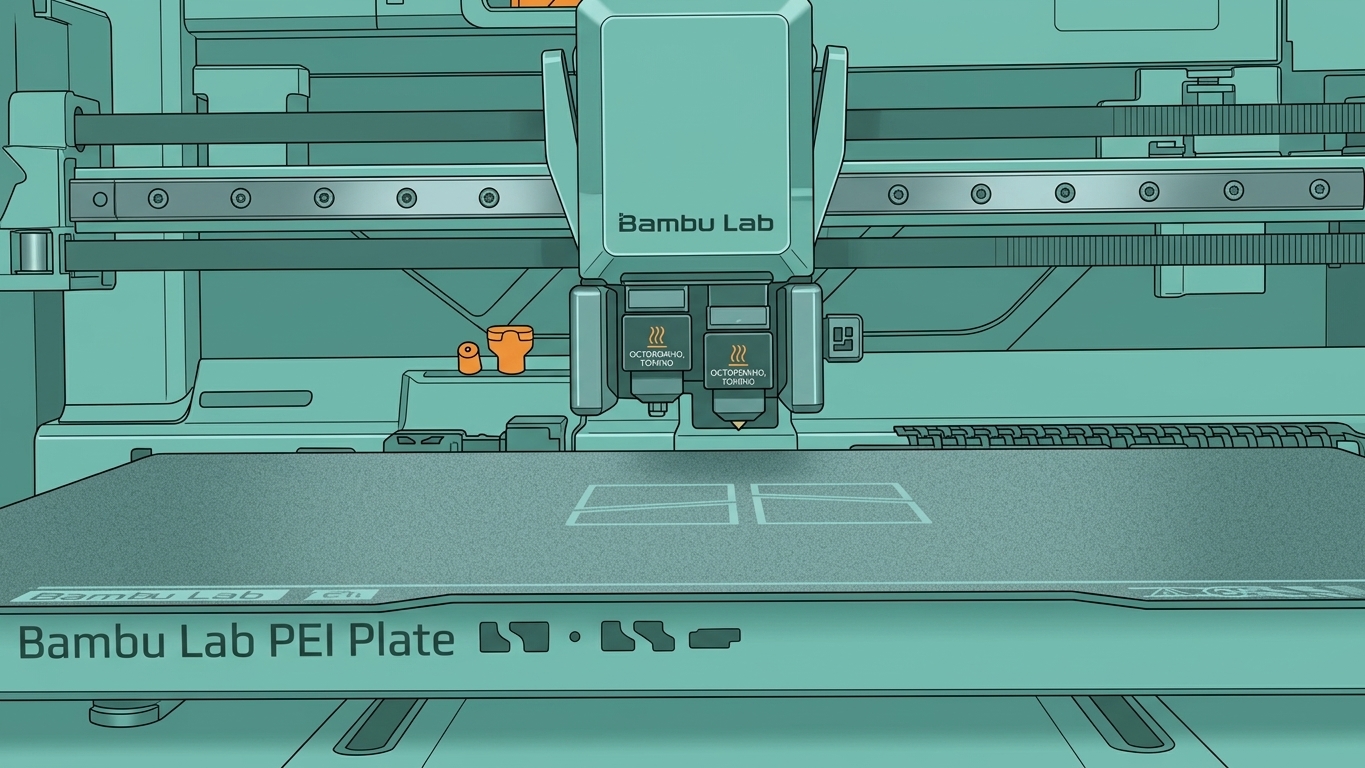

Для печати по объектам «основное сопло» будет обновляться при печати каждого объекта, и фотосъемка таймлапса каждого объекта будет обрабатываться согласно трем вышеуказанным ситуациям. Например, на следующем GIF, печать двух кубов разных цветов по объектам, традиционный режим имеет аналогичный эффект с X1/P1, и нет необходимости регулировать высоту нагревательной платформы при печати каждого объекта для фотосъемки.
Поддержка внешних аксессуаров

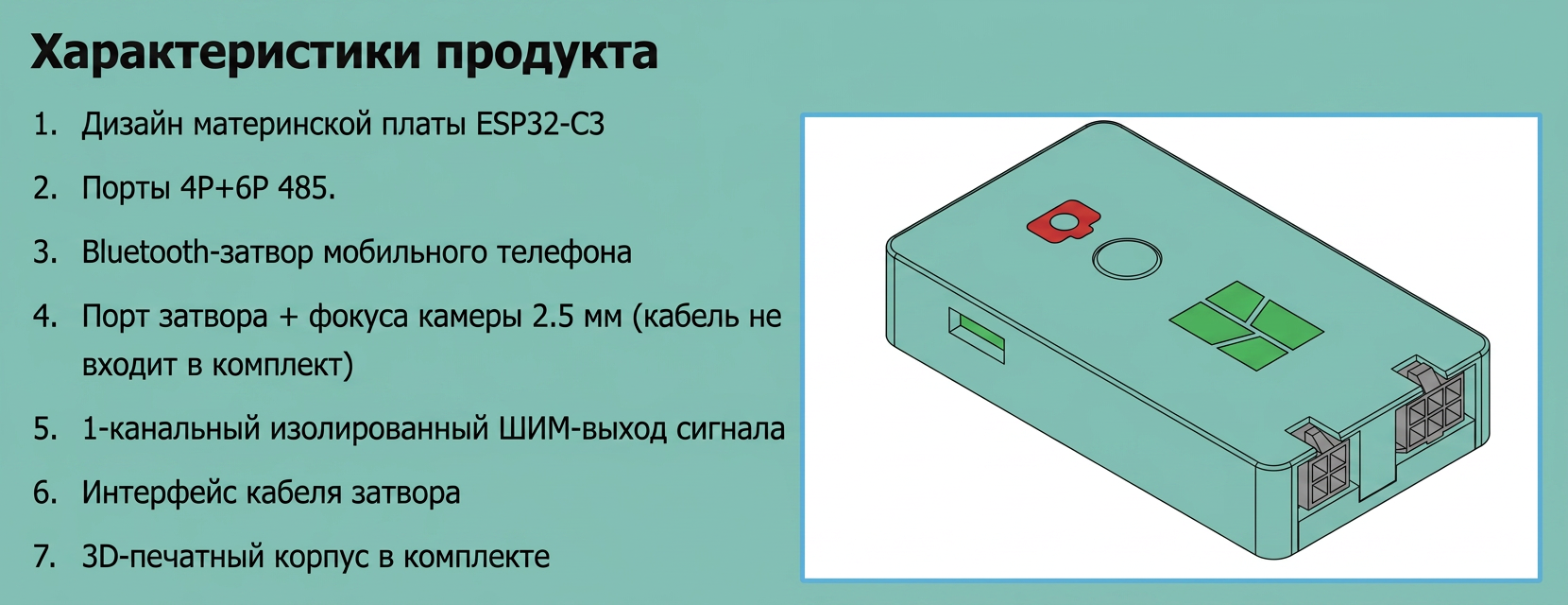

Makerworld добавил комплект для фотосъемки таймлапса, который подключается к интерфейсу AMS и передает на устройство камеры через Bluetooth для внешней фотосъемки таймлапса.
Когда пользователь запускает печать и выбирает таймлапс, прошивка автоматически отправит команду съемки на внешний аксессуар при выполнении фотосъемки таймлапса.
Из-за долгого процесса отправки инструкций от МК к камере для фотографирования и большого количества моделей камер на рынке время от срабатывания фото до его завершения склонно к колебаниям. В плавном режиме прошивка МК по умолчанию устанавливает задержку 500 мс после отправки инструкций. Если требуется указать более длительную задержку, ее можно установить с помощью параметра M9711 D (в миллисекундах). Время задержки, установленное на 1 с, показано на следующем рисунке:
Известные проблемы
-
При создании снимков сопло, используемое для печати, не совпадает с «основным соплом». В настоящее время будет отрегулирована только высота нагревательной платформы, и головка не переключит сопло. В видео таймлапса в плавном режиме можно увидеть, как левый хотенд двигается вверх и вниз, а свет головки переключается между левым и правым.
-
Позиция ожидания головки зависит от габаритов модели. Для малых моделей она остается рядом; для больших перемещается в чистящий шнек, поднимая стопор резчика филамента и вызывая шум.
-
Некоторые встроенные модели (например, Benchy) не имеют G-кода с таймлапсом.
