Зачем нужна калибровка смещения сопла?
При печати на принтере с двумя соплами, если в задаче печати используются два сопла, необходимо обеспечить полное совпадение позиционирования двух сопел для обеспечения хорошего качества печати. Когда позиционирование двух сопел смещено, напечатанная модель может быть смещена или иметь сдвиг слоев. Если вы заметили значительное смещение слоев после переключения на печать другим соплом, мы рекомендуем выполнить калибровку смещения сопла.
Принтер предлагает два метода калибровки: калибровка смещения сопла и высокоточная калибровка смещения сопла, подробно описанные ниже.
Калибровка смещения сопла

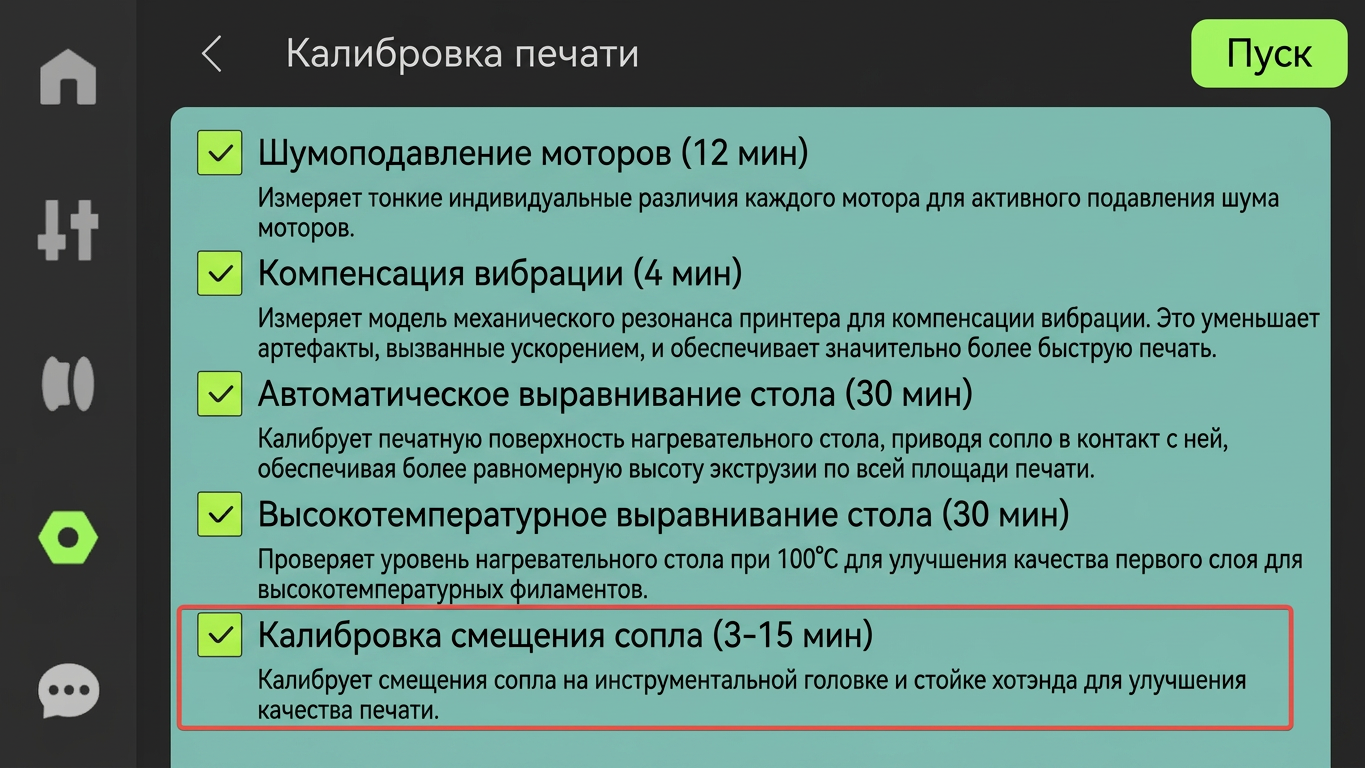

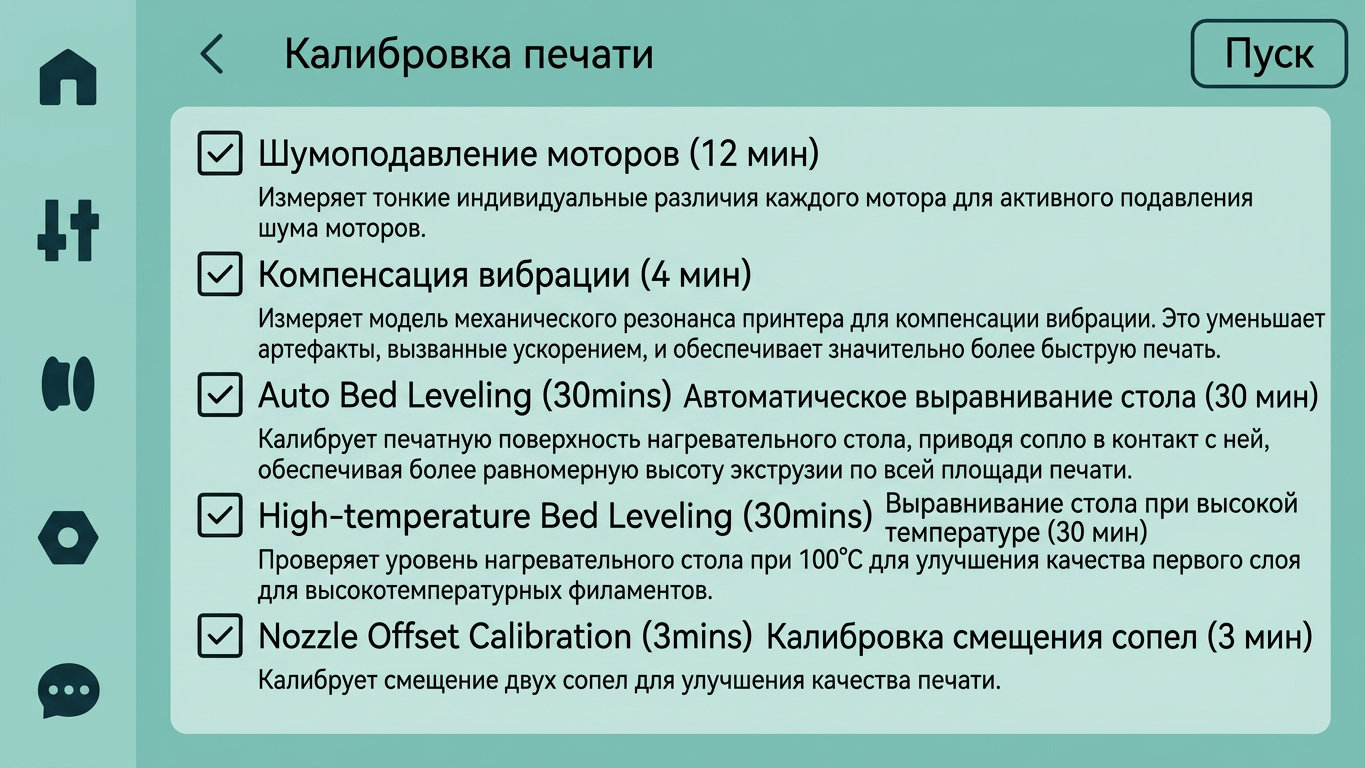

В меню опций калибровки нажмите Настройки - Калибровка печати - Калибровка смещения сопла, чтобы начать калибровку смещения сопла.
- H2D/X2D: Эта калибровка в основном основана на калибровке смещения двух сопел с помощью датчика калибровки смещения сопла.
- H2C: Будет откалибрована термоголовка инструментальной головки и каждая термоголовка на индукционной стойке термоголовок.
Примечание: Время, необходимое для калибровки смещения сопла H2C, зависит от количества индукционных термоголовок на индукционной стойке термоголовок.
Калибровка смещения по оси Z
Принцип калибровки

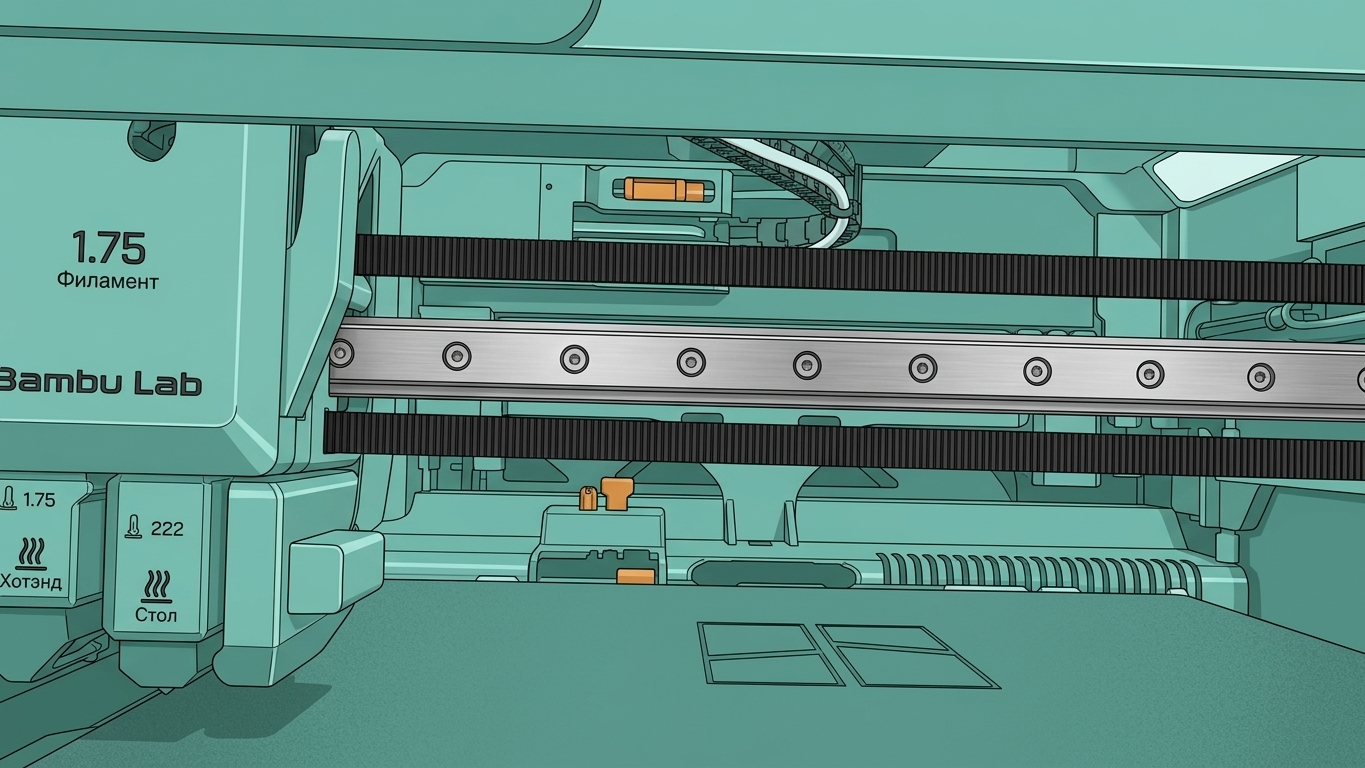

Идеальная разница высот между левым и правым соплами составляет 5 мм, поэтому при переключении сопел стол будет подниматься/опускаться на 5 мм, как показано на следующей GIF. Из-за фактических ошибок сборки или допусков на размер сопел разница высот между двумя соплами может не точно достигать 5 мм. Во время калибровки смещения по оси Z два сопла поочередно касаются стола, чтобы получить разницу высот стола между двумя соплами при Z=0. При фактической печати высота стола компенсируется на основе откалиброванных значений.
Действие калибровки
Два сопла поочередно касаются поверхности стола, как при домашнем позиционировании. Когда два сопла касаются, принтер получает координату Z стола, а разница координат является значением смещения по оси Z.
Калибровка смещения по осям X и Y
Принцип калибровки
Определяя положения двух сопел с помощью датчика калибровки смещения сопла, это помогает соплам найти координаты центра датчика калибровки (чем ближе сопло к центральной позиции, тем сильнее сигнал). Смещение координат двух сопел в центральной позиции является значением смещения сопел по осям X и Y.

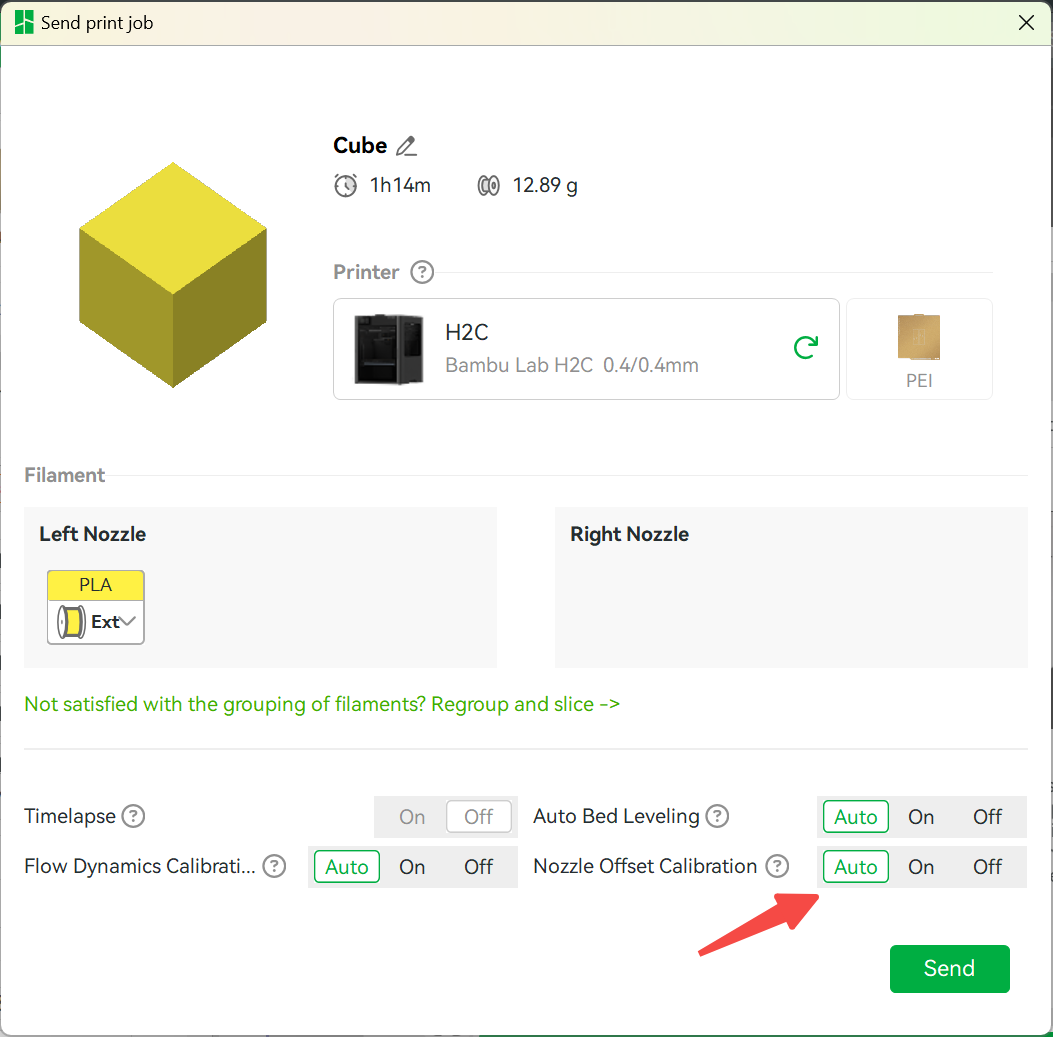

- "Быстрая калибровка" перед печатью: Если опция "Калибровка смещения сопла" установлена в "Авто" перед началом печати, этот процесс будет запущен. Если процесс не удается или измеренное значение смещения между двумя соплами слишком велико, автоматически будет запущен процесс "Полная калибровка перед печатью" (см. ниже).
Точность позиционирования калибровки смещения по осям X и Y: около 15-20 мкм.

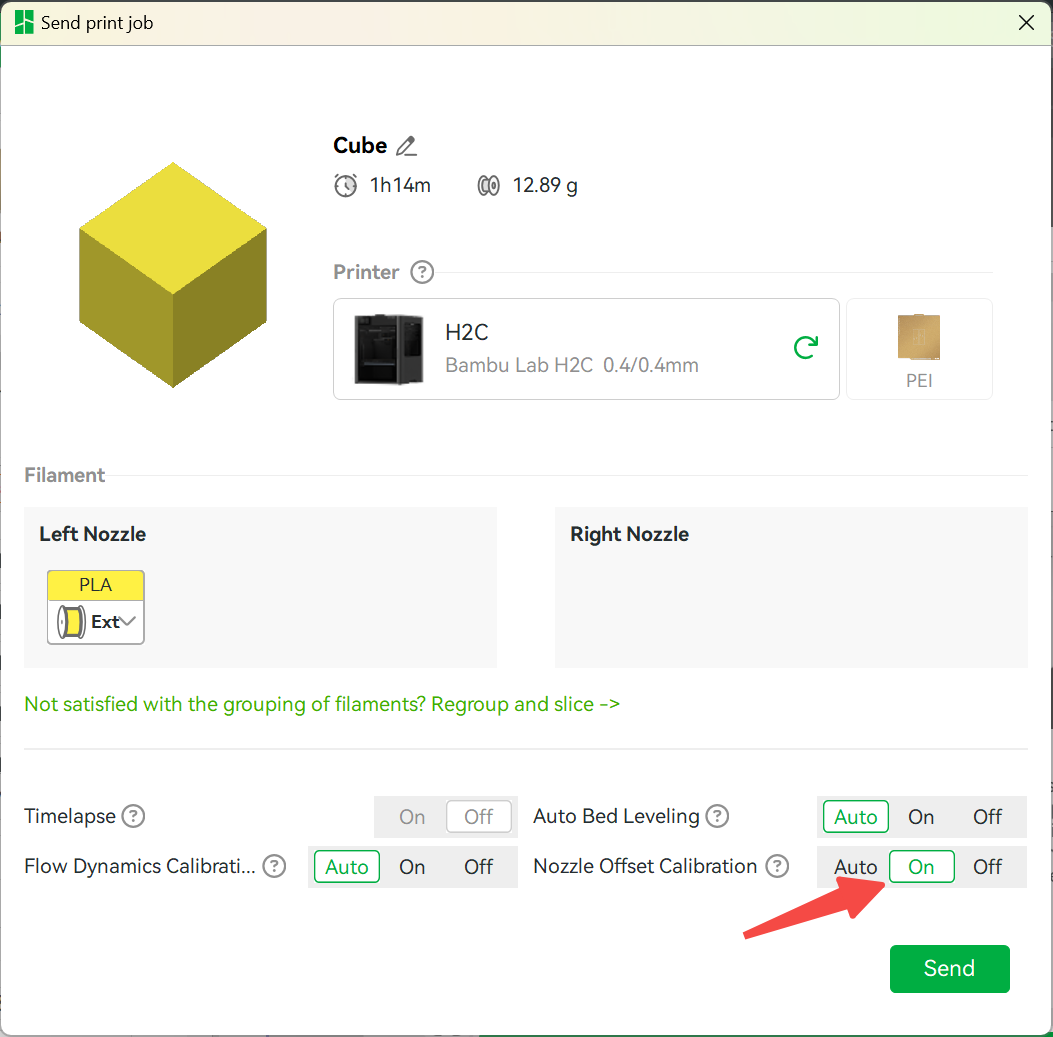

- "Полная калибровка" перед печатью: Этот процесс будет запущен, когда опция "Калибровка смещения сопла" установлена в "Вкл" перед началом печати. Если датчик не найден или сигнал датчика слаб, процесс "Калибровка смещения сопла" на странице калибровки будет запущен автоматически. Если сигнал датчика все еще остается слабым, принтер сообщит об ошибке.
Действие калибровки

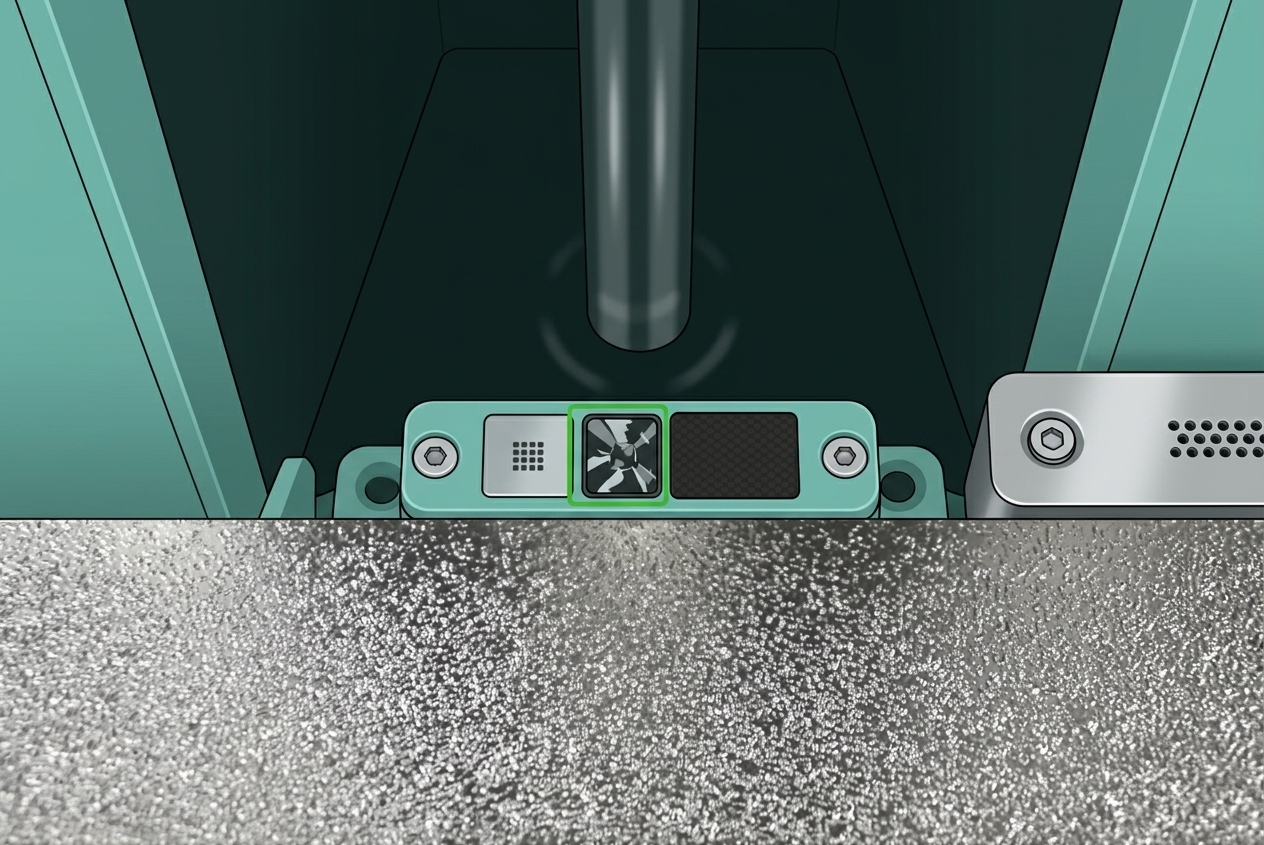

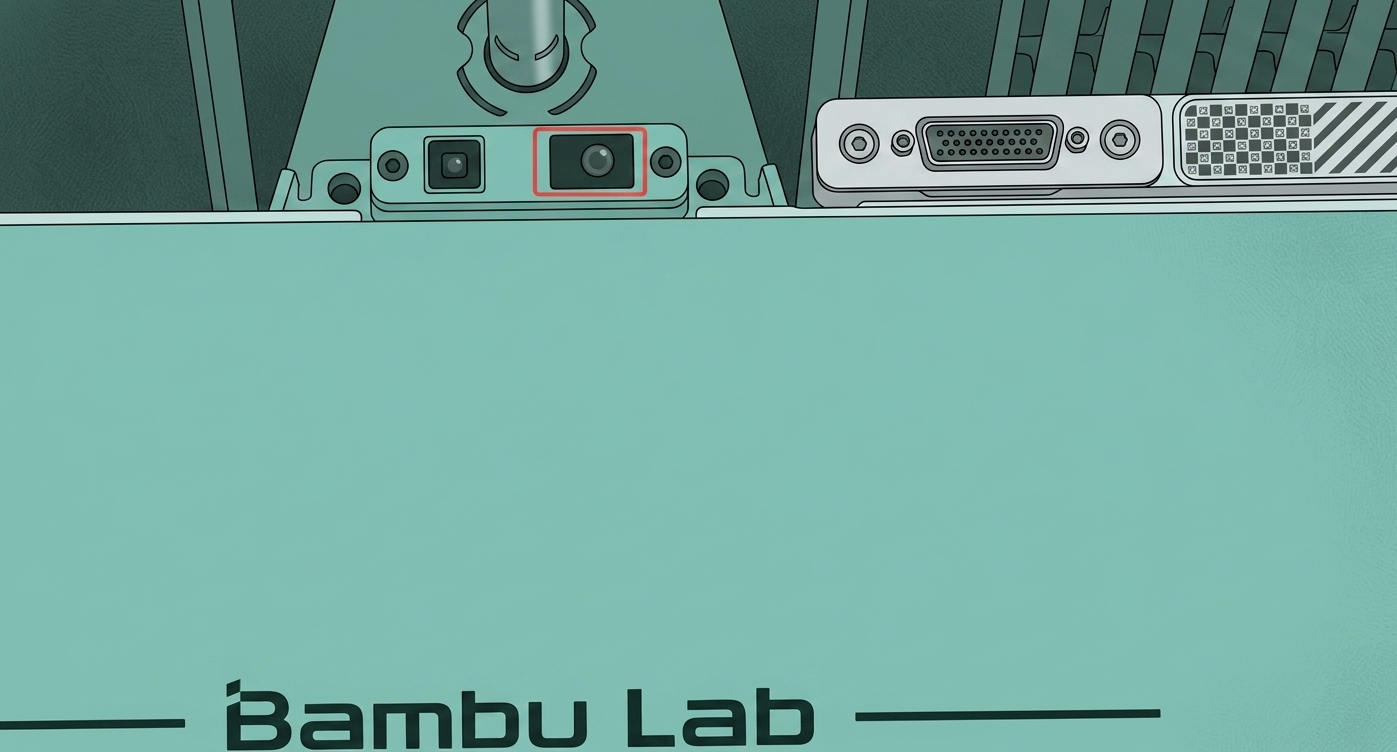

- H2D: Калибровка смещения по осям X и Y выполняется с помощью сопел и датчика калибровки смещения сопла, расположенного за столом. Выступающая часть за столом, маленький черный кусок справа, является датчиком калибровки смещения по осям X и Y (как показано на красной рамке ниже).
- H2C: Компоненты калибровки смещения сопла H2C такие же, как у H2D. Единственное отличие заключается в том, что к датчику калибровки смещения сопла добавлена дополнительная термопленка. Эта термопленка используется для инициализации калибровки стойки термоголовок и не связана с самой калибровкой смещения сопла; она просто интегрирована в тот же компонент.

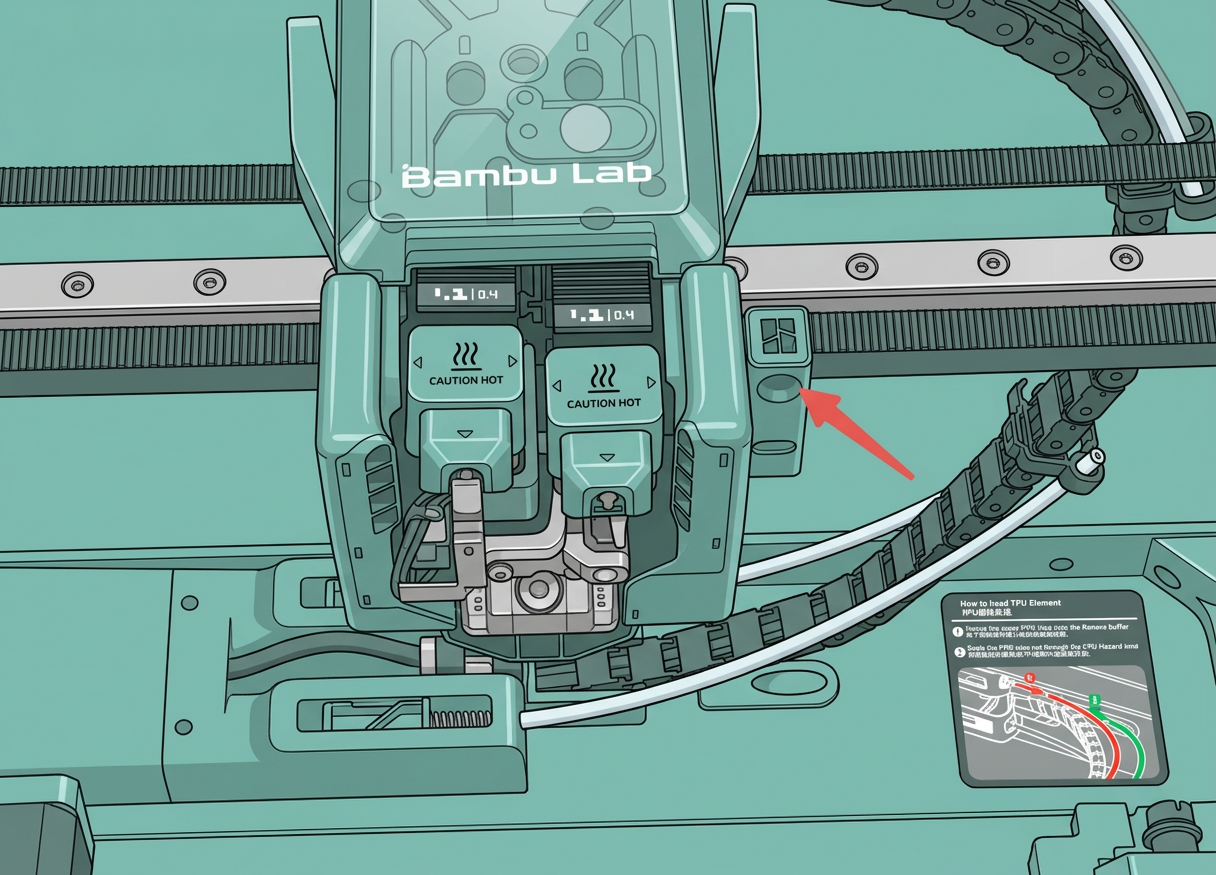

- X2D: Датчик калибровки смещения сопла X2D расположен в синей рамке на рисунке ниже, он используется для калибровки смещения термоголовки и обеспечения полного совпадения позиционирования переключенной термоголовки.
Возможные причины сбоя калибровки:
1. Датчик калибровки может быть внутренне поврежден, или датчик калибровки может не быть установлен, или кабели могут не быть подключены, что приводит к отсутствию сигнала.
Проверьте, что интерфейс датчика калибровки смещения сопла подключен правильно. Подробности см. в: HMS_0300-2700-0001-0004.
2. Используются сопла сторонних производителей, такие как карбид-кремниевые сопла, которые не являются магнитопроводящими. Хотенд серии A1 также не рекомендуется.
Пожалуйста, используйте официальные термоголовки H2D/H2C.
3. Термоголовка установлена неправильно.
-
H2D: Перезакрепите зажимы термоголовки, пожалуйста, см.: Замена термоголовки H2D.
-
H2C: См. вики выше, чтобы проверить, надежно ли закреплена левая термоголовка. См. эту вики: HMS_1A00_0100_0002_0034, чтобы проверить, нет ли проблем с правой термоголовкой.
-
X2D: Перезакрепите зажимы термоголовки, пожалуйста, см.: Замена термоголовки X2D.
4. Ошибка прошивки
Пожалуйста, обновите прошивку до версии 01.01.02.08 или новее.
Высокоточная калибровка смещения сопла

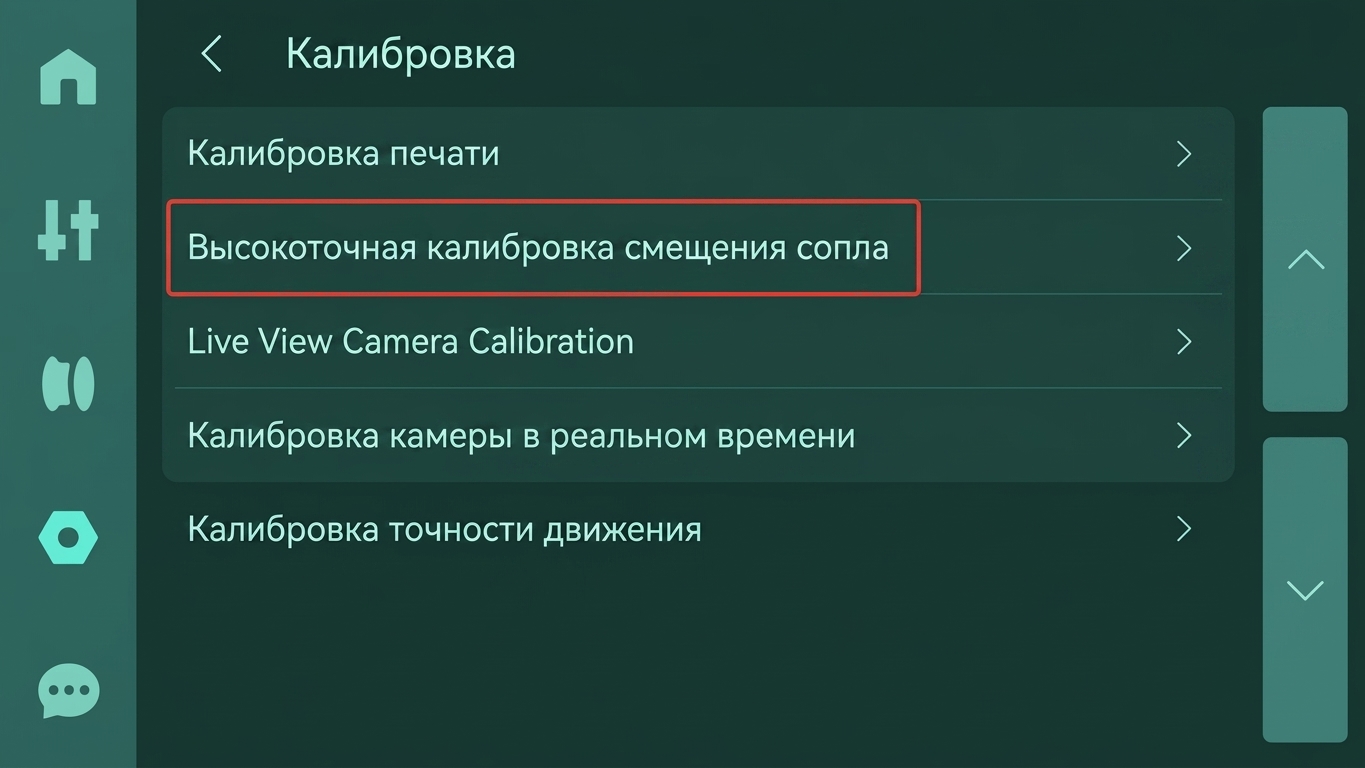

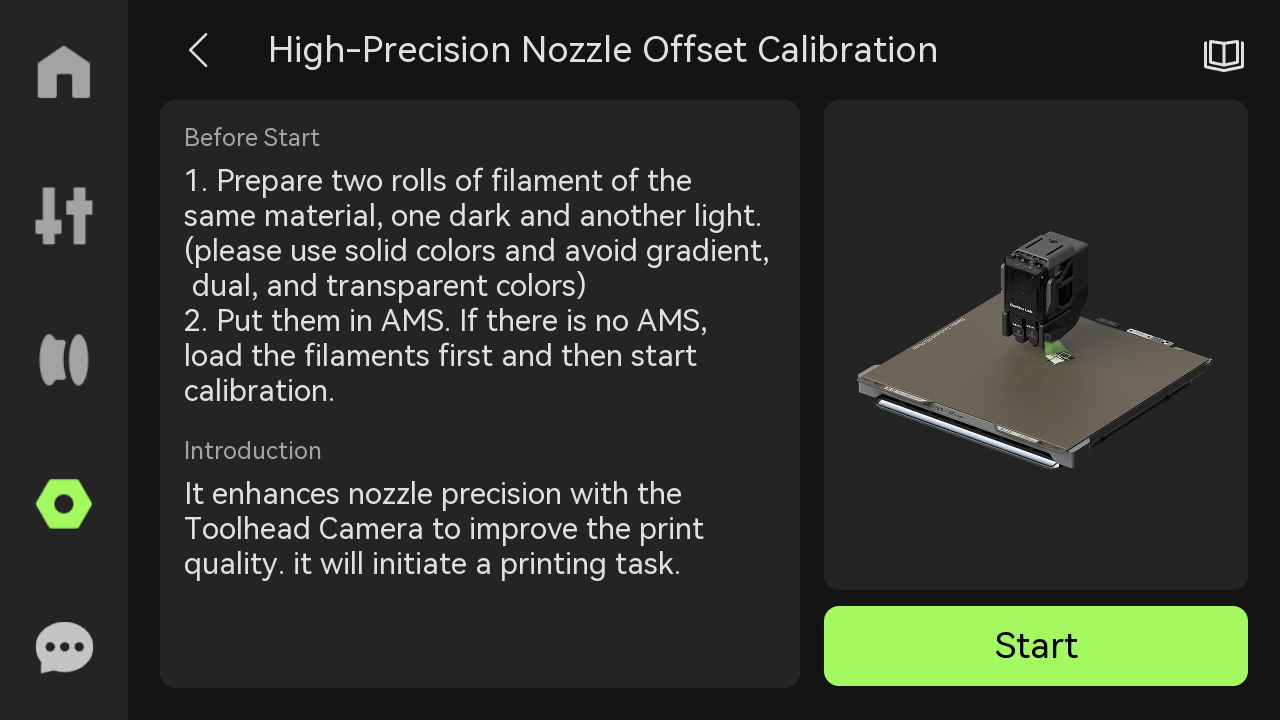

На экране принтера нажмите "Настройки - Калибровка - Высокоточная калибровка смещения сопла", чтобы откалибровать смещение сопла с помощью визуального решения.
В текущей версии прошивки, если вы хотите использовать данные высокоточной калибровки смещения сопла, вам необходимо выбрать "Выкл" в опции "калибровка смещения сопла" перед отправкой задачи печати.
Принципы и шаги калибровки
Процесс высокоточной калибровки смещения сопла печатает тестовую модель и калибрует смещение двух сопел по осям X и Y с помощью визуального обнаружения ИИ.
Сначала подготовьте два филамента, один темный и один светлый, а затем поместите эти два филамента в AMS, подключенный к каждому экструдеру (любой слот подходит). Если у вас нет AMS, используйте внешний шпуль, заранее загрузите два филамента в два сопла, затем выберите "Высокоточная калибровка смещения сопла" на странице калибровки и следуйте шагам, подсказанным на экране, для калибровки.
 |
 |

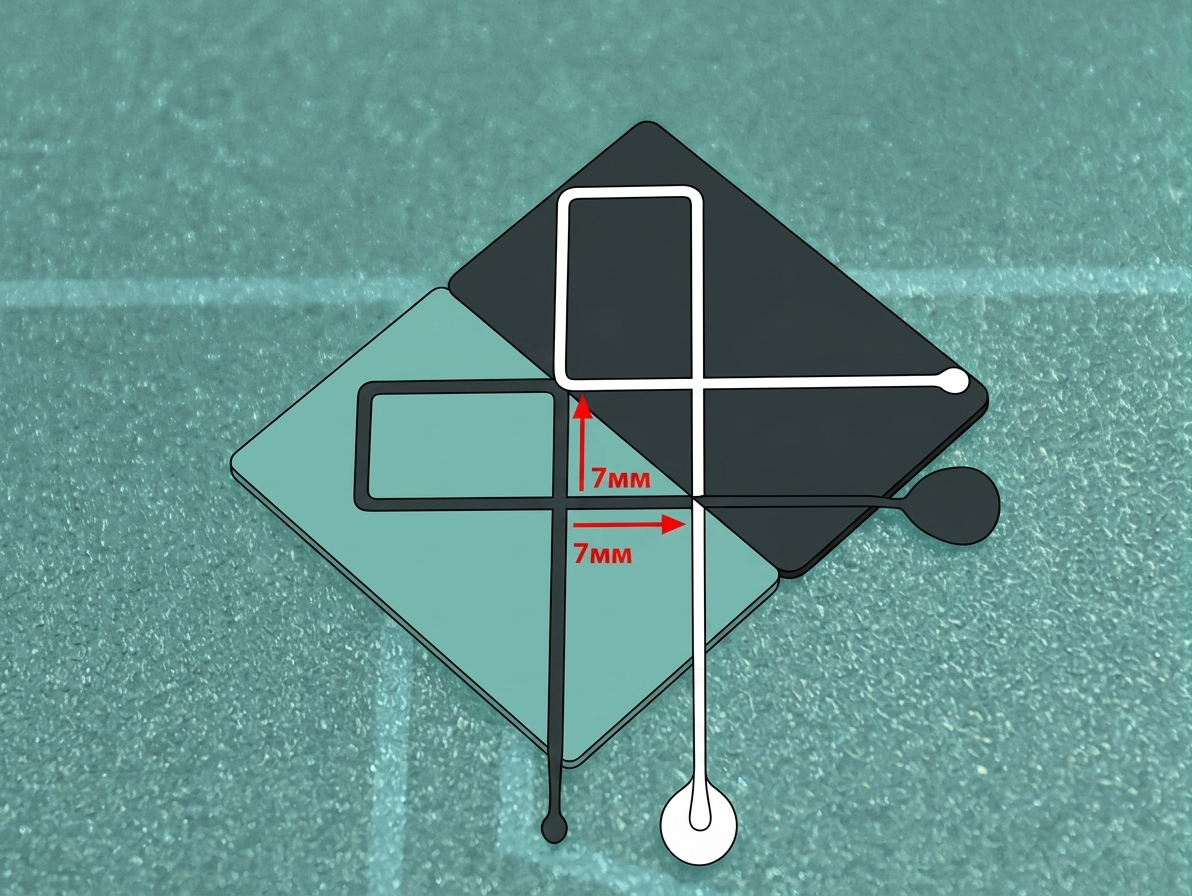

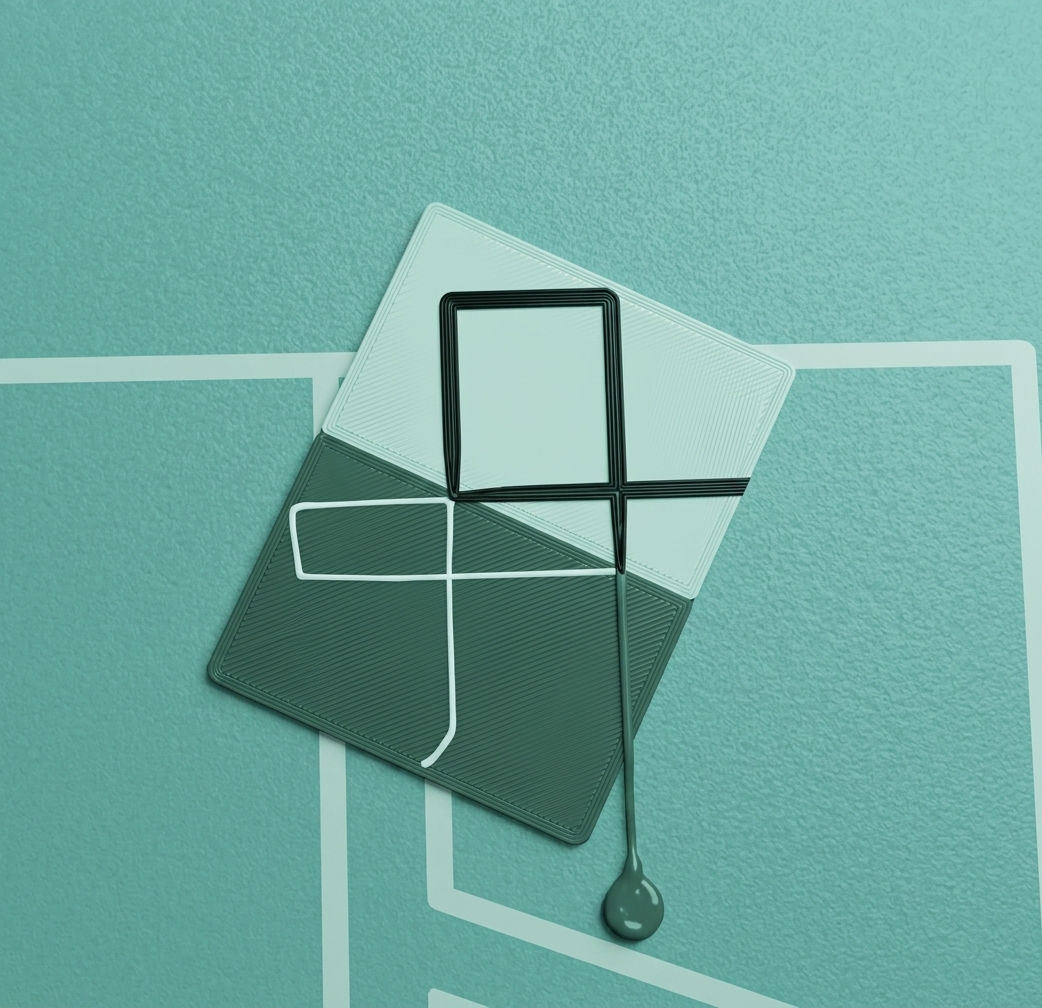

Процесс калибровки будет печатать тестовую модель на печатной платформе с использованием выбранных двух материалов, а затем использовать камеру на термоголовке справа для получения изображений. Затем будут определены центральные позиции горизонтальных и вертикальных линий, экструдированных двумя соплами. Теоретическое смещение по осям X и Y должно составлять 7 мм. Отклонение между измеренным значением и теоретическим значением является смещением по осям X и Y между двумя соплами.
Высокоточная калибровка смещения сопла теоретически имеет более высокую точность позиционирования по сравнению с обычной калибровкой смещения сопла, потому что она рассчитывает смещение непосредственно из линий, напечатанных из сопла. По сравнению с использованием вихретокового датчика для калибровки смещения, это позволяет устранить влияние ошибок, вызванных другими факторами.
Примечание: Высокоточная калибровка смещения сопла принтера H2C не калибрует термоголовку на индукционной стойке термоголовок, она калибрует только термоголовки на инструментальной головке.
Возможные причины сбоя калибровки
1. Глубина цвета двух филаментов, используемых для калибровки, слишком похожа
Контрастность цвета филаментов недостаточна, что затрудняет распознавание ИИ и приводит к сбою калибровки. Попробуйте использовать филамент с очевидным цветовым контрастом для калибровки.
2. Есть проблемы с качеством печати модели калибровки
Если линия калибровки на верхнем слое модели калибровки не напечатана или печать недостаточно прямая, распознавание может не удалась. Необходимо结合 фактическое состояние напечатанной модели, чтобы проверить, есть ли плохая адгезия стола или забито ли сопло.
3. Дополнительная подсветка с обеих сторон камеры выключена
Некоторые изображения будут полагаться на дополнительную подсветку при захвате; ручное выключение дополнительной подсветки также может привести к сбою распознавания.
4. Смещение камеры на термоголовке относительно сопла слишком велико
Пожалуйста, подтвердите, установлено ли сопло криво, и установлена ли камера на термоголовке на месте, пожалуйста, см.:
5. Камера на термоголовке не работает или линза загрязнена
Пожалуйста, убедитесь, что линза камеры на термоголовке не заблокирована и нет сигнала HMS, такого как загрязненная линза.
