Что такое точность движения
Механическая система передачи точно контролирует траекторию движения сопла принтера, и её точность движения критически важна для процесса высокоточной 3D-печати. Как и большинство механических систем движения, точность позиционирования движения подвержена ряду отклонений движения, таким как отставание движения, искажение движения и т.д.
Отставание движения - зазор между двунаправленной передачей механического движения, в основном вызванный сборочным зазором, износом, упругой деформацией компонентов и т.д.
Искажение движения - искажение системы координат движения, вызванное неортогональностью винтовых компонентов и равномерностью шага шестерен.
Калибровка точности движения направлена на решение проблемы абсолютного позиционирования в процессе 3D-печати, чтобы достичь лучшей точности печати, особенно для объектов большого размера. Это расширенная дополнительная функция, специально разработанная для пользователей, требующих высокоточной печати. Благодаря этой калибровке можно значительно подавить гистерезис движения и искажение движения. Пока не произойдет изменений сборки или повреждений принтера, надежность результатов калибровки может сохраняться в течение нескольких недель, независимо от используемых филаментов и сопел. Поэтому эта функция не займет слишком много времени использования и поможет принтеру поддерживать высокое качество печати в течение длительного времени.
Когда калибровать точность движения
-
При первом использовании улучшения точности движения на новом принтере Хотя каждый принтер проходит строгий контроль точности движения перед отправкой с завода, эксперименты показали, что транспортировка может снизить эффективность этой функции или даже вызвать негативные эффекты. Поэтому, если вы планируете включить улучшение точности движения после получения нового устройства, необходимо выполнить калибровку точности движения, чтобы обеспечить оптимальную производительность.
-
После значительных ударов, перемещения или разборки/сборки
Если принтер подвергся значительному удару, был перемещен или был разобран и собран заново, мы рекомендуем повторно откалибровать его точность движения. -
После регулировки натяжителей ремня
Если вы отрегулировали натяжители ремня, также рекомендуется повторная калибровка. -
Регулярная калибровка: каждые две недели
Мы рекомендуем выполнять калибровку точности движения каждые две недели, чтобы поддерживать актуальность данных калибровки. Это помогает принтеру последовательно обеспечивать качество высокоточной печати.
Преимущества калибровки точности движения
-
Улучшить размерную точность напечатанных объектов, особенно для объектов большего размера и более регулярной формы, размерная точность будет выше;
-
Для объектов, требующих стыковки и сборки, будет лучший опыт сборки и более плотная стыковка.
-
Поддерживать согласованность в состоянии печати принтера;
-
Улучшить совместимость сборки напечатанных деталей между разными принтерами;
-
Удобнее собирать со стандартными физическими объектами;
-
Обеспечить более точную лазерную гравировку и резку.

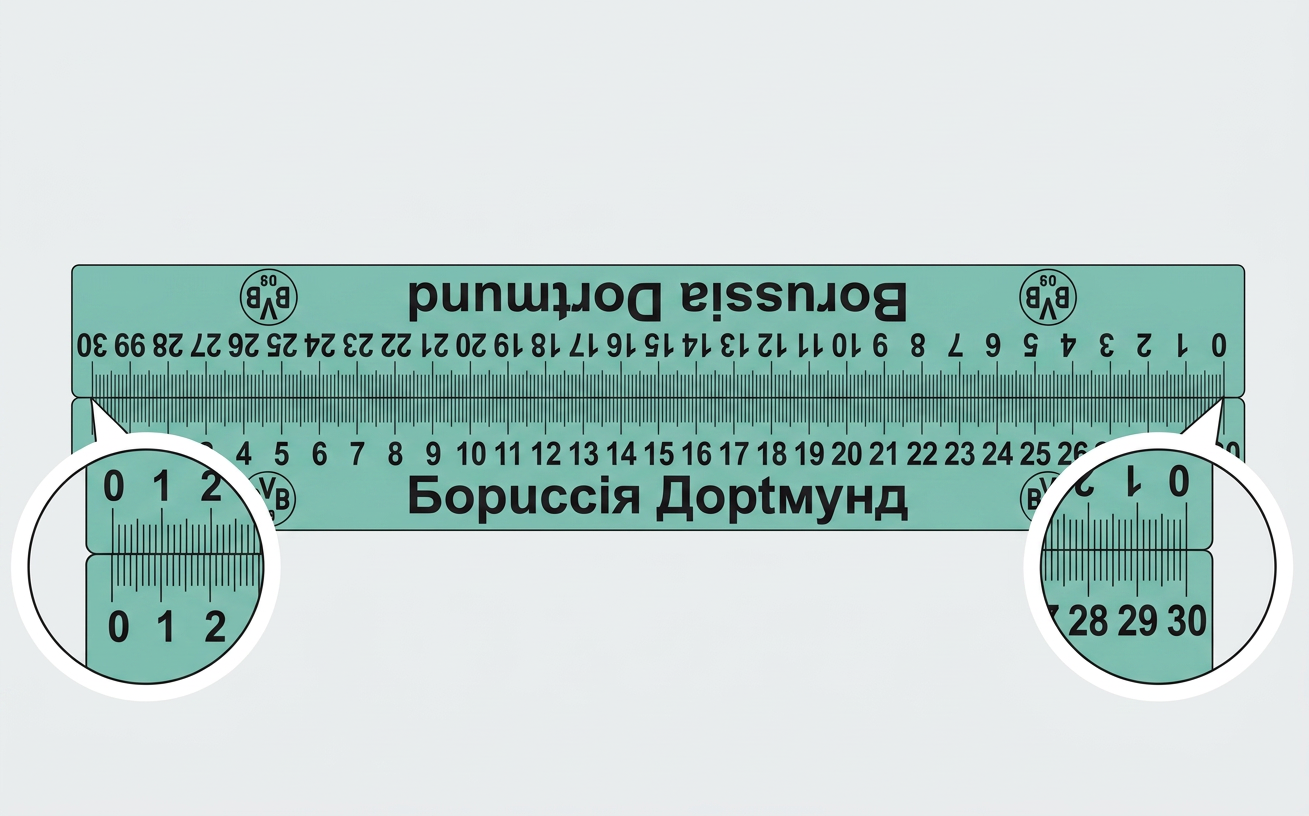

На изображении ниже показан пример печати до и после калибровки. Модель линейки, напечатанная после калибровки, демонстрирует более точные масштабные деления. Обратите внимание, что если ваш принтер находится в хорошем состоянии, между отпечатками до и после калибровки может не быть видимой разницы в точности, что нормально.
Подготовка к калибровке
Перед выполнением этой калибровки вы должны проверить следующее:
-
Убедитесь, что камера инструментальной головки работает правильно и нет ошибок HMS, таких как грязь на линзе;
-
Удалите мусор с нагреваемой платформы;
-

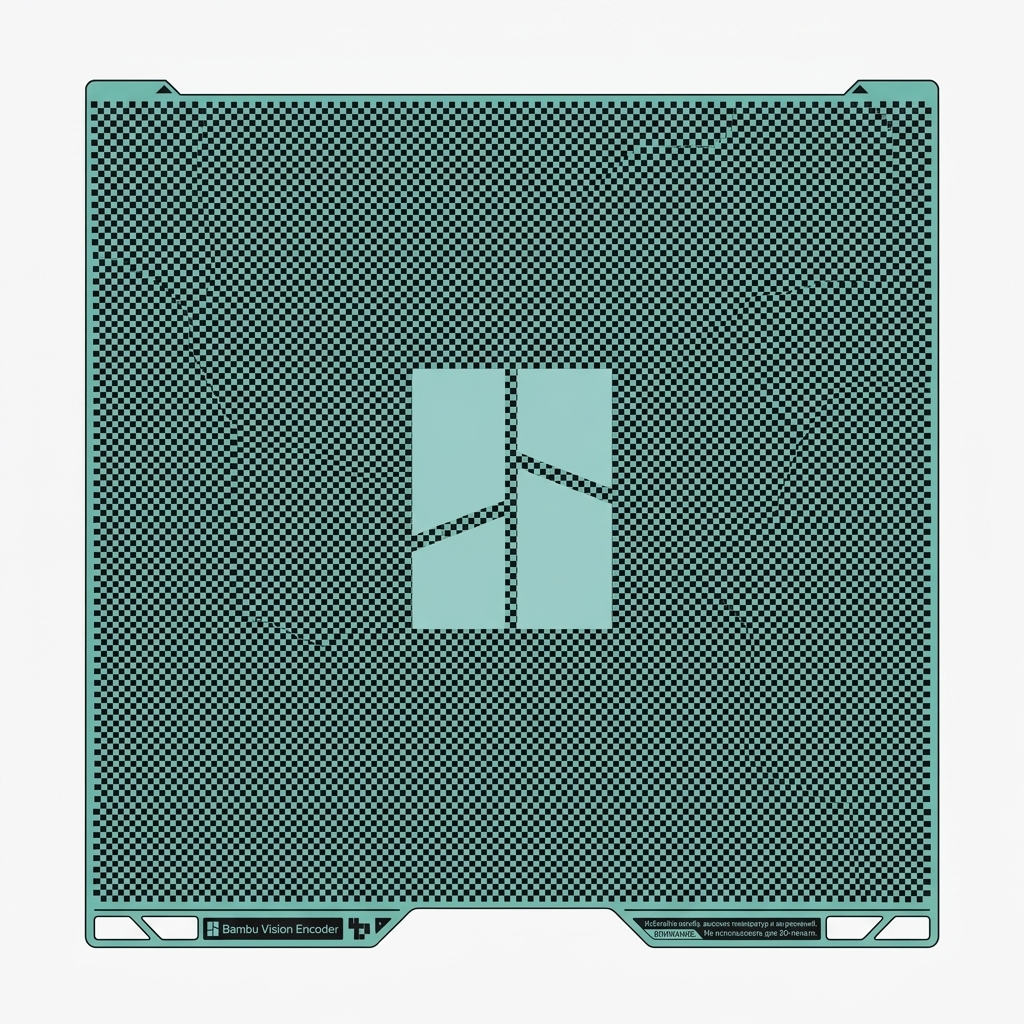

Подготовьте визуальный энкодер и убедитесь, что он чист и узор каждого маленького квадрата четко виден;
Убедитесь, что защитная прозрачная пленка снята с пластины.
- Перед калибровкой убедитесь, что нагреваемая платформа находится при комнатной температуре. Не размещайте визуальный энкодер на нагреваемой платформе, когда она находится в состоянии высокой температуры, так как это поможет избежать ошибок, вызванных тепловым расширением платы.
Шаги операции и принцип работы

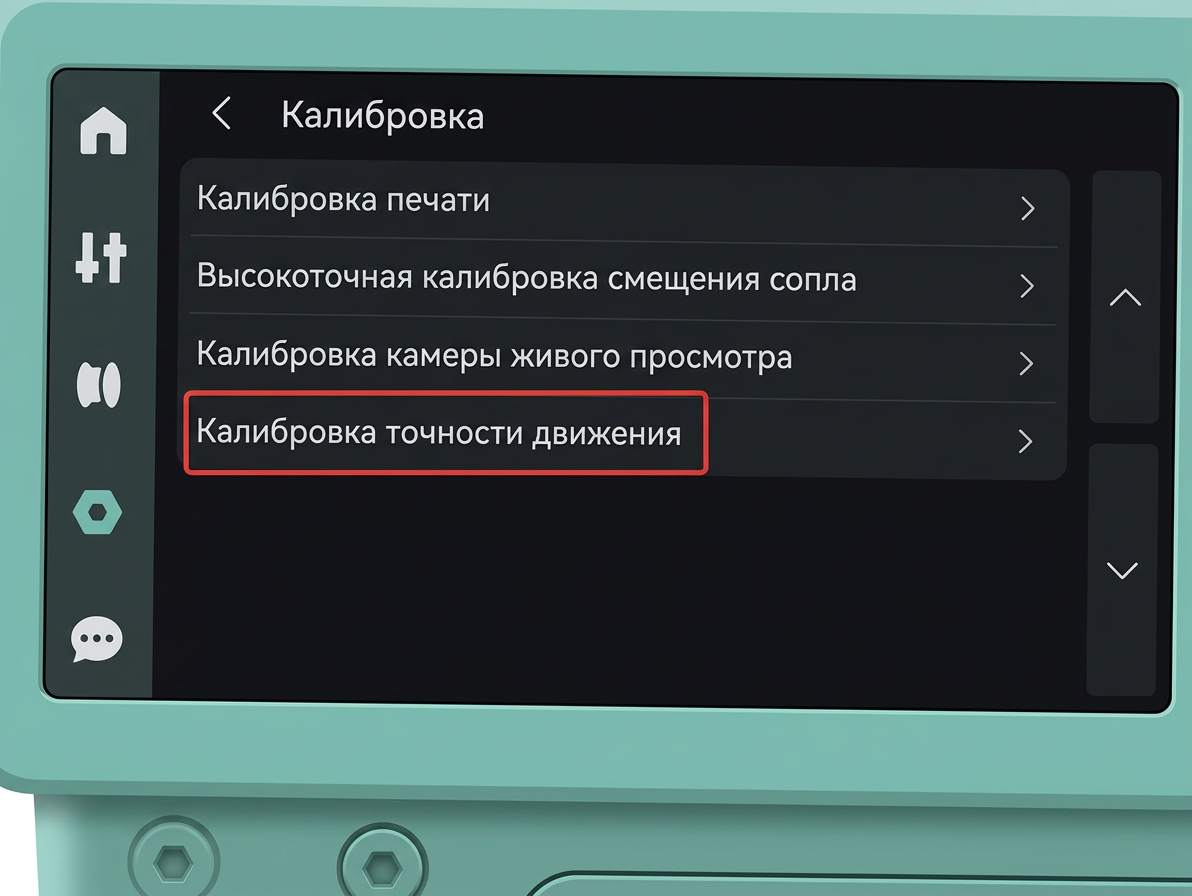

- Нажмите на "Калибровка" - "Калибровка точности движения" на экране.

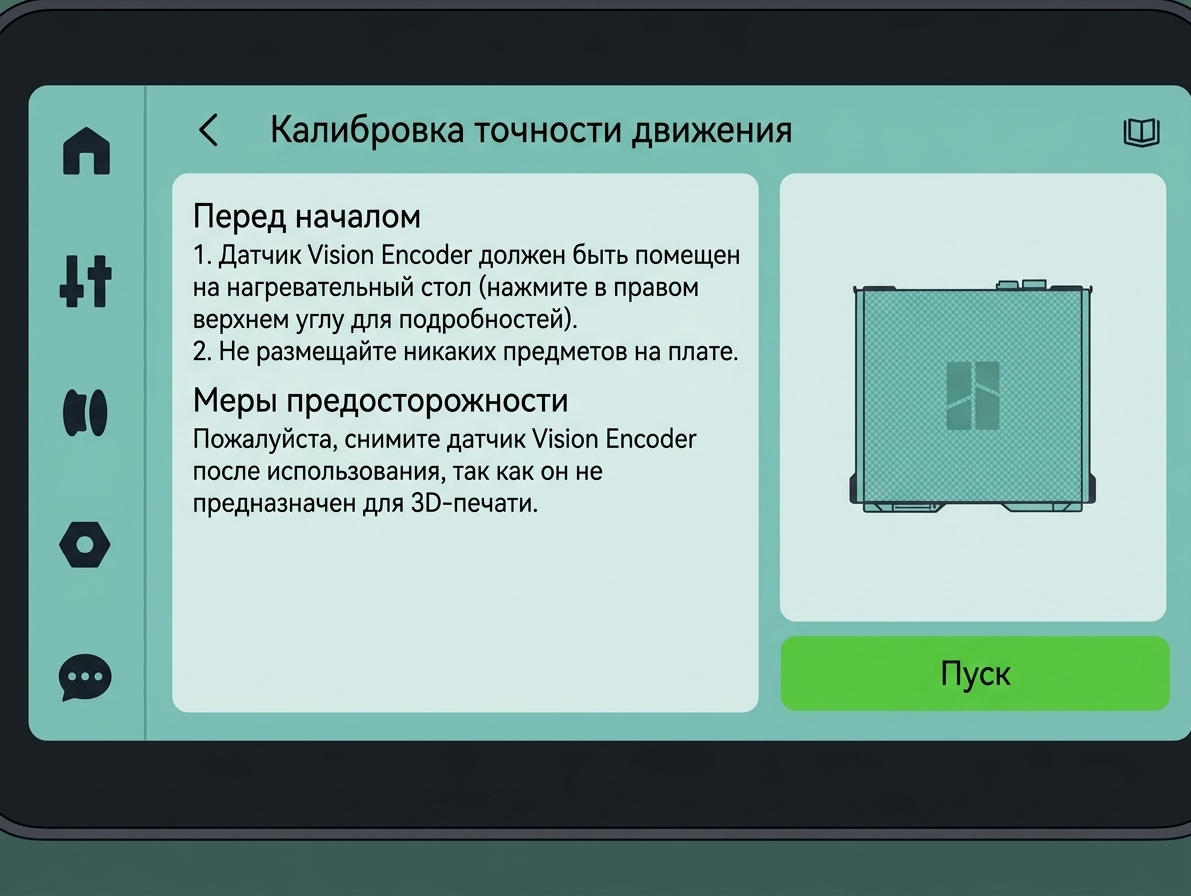

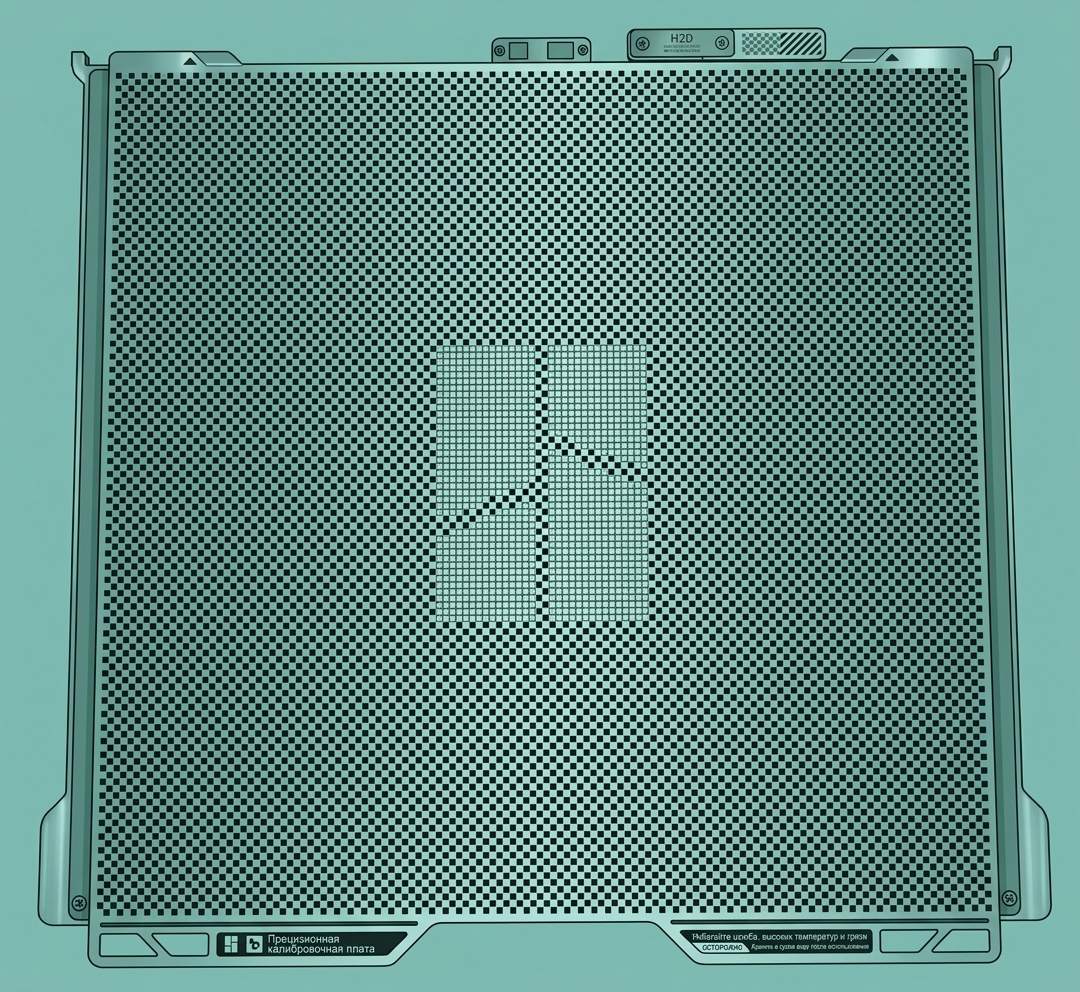

В соответствии с подсказками на экране снимите печатную платформу с нагреваемой платформы, поместите визуальный энкодер и убедитесь, что на плате нет посторонних предметов. Примечание: Визуальный энкодер используется только для калибровки точности движения. Пожалуйста, снимите пластину после завершения калибровки, так как она не может использоваться для печати. После использования обязательно правильно храните пластину и убедитесь, что узоры в каждом маленьком квадрате четкие и видимые, без грязи или повреждений, иначе, это приведет к сбою калибровки.
- Нажмите "Старт" для калибровки принтера.
В начале калибровки инструментальная головка сначала выполнит гоминг, и принтер выключит свет камеры в камере и включит подсветку инструментальной головки. В процессе калибровки инструментальная головка переместится в разные положения и использует камеру инструментальной головки для сканирования уникального узора маленького квадрата на визуальном энкодере. Каждый узор маленького квадрата отличается, поэтому фактическое координатное положение инструментальной головки получается путем сканирования. Принцип калибровки точности движения заключается в том, что у инструментальной головки есть теоретическая координата движения при каждом перемещении. Путем объединения фактических измеренных координат движения можно получить ошибки, и координаты каждой точки можно рассчитать и компенсировать, чтобы получить скорректированные координаты движения.

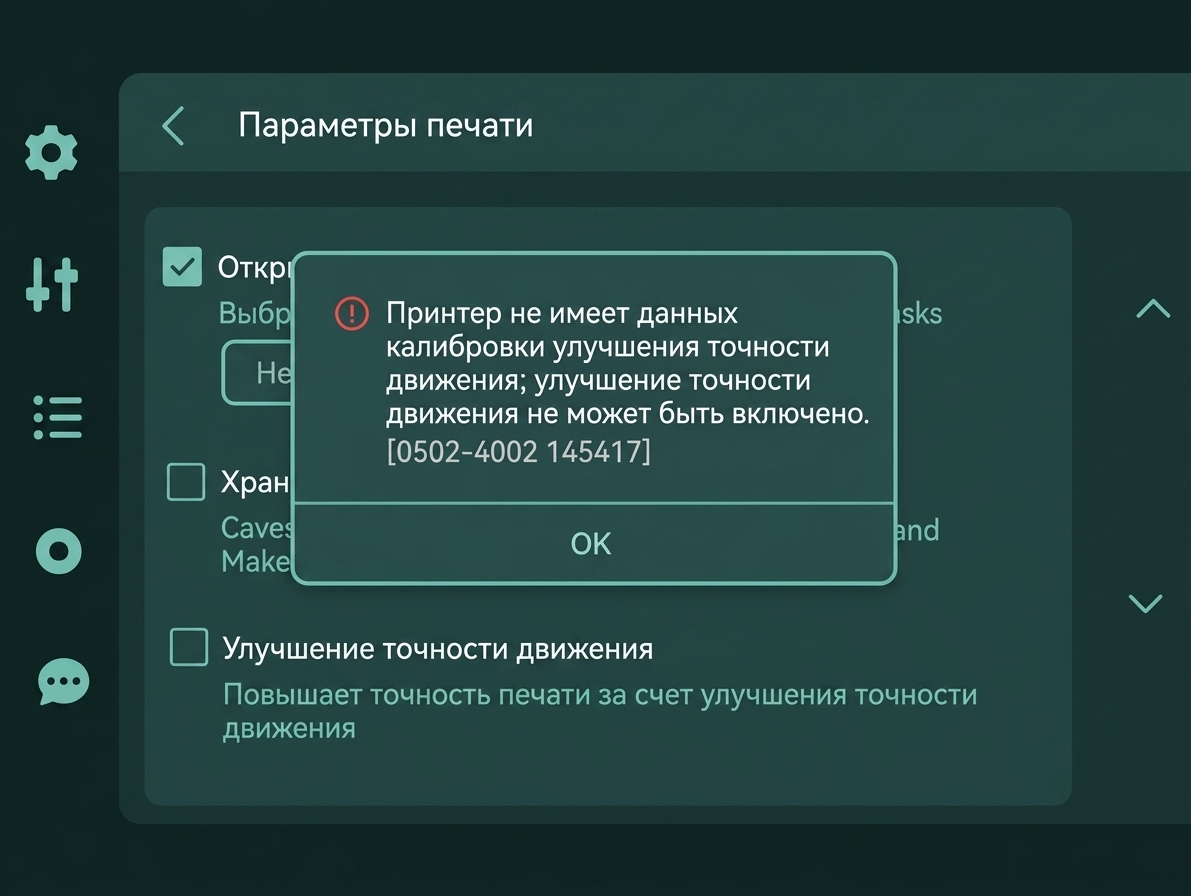

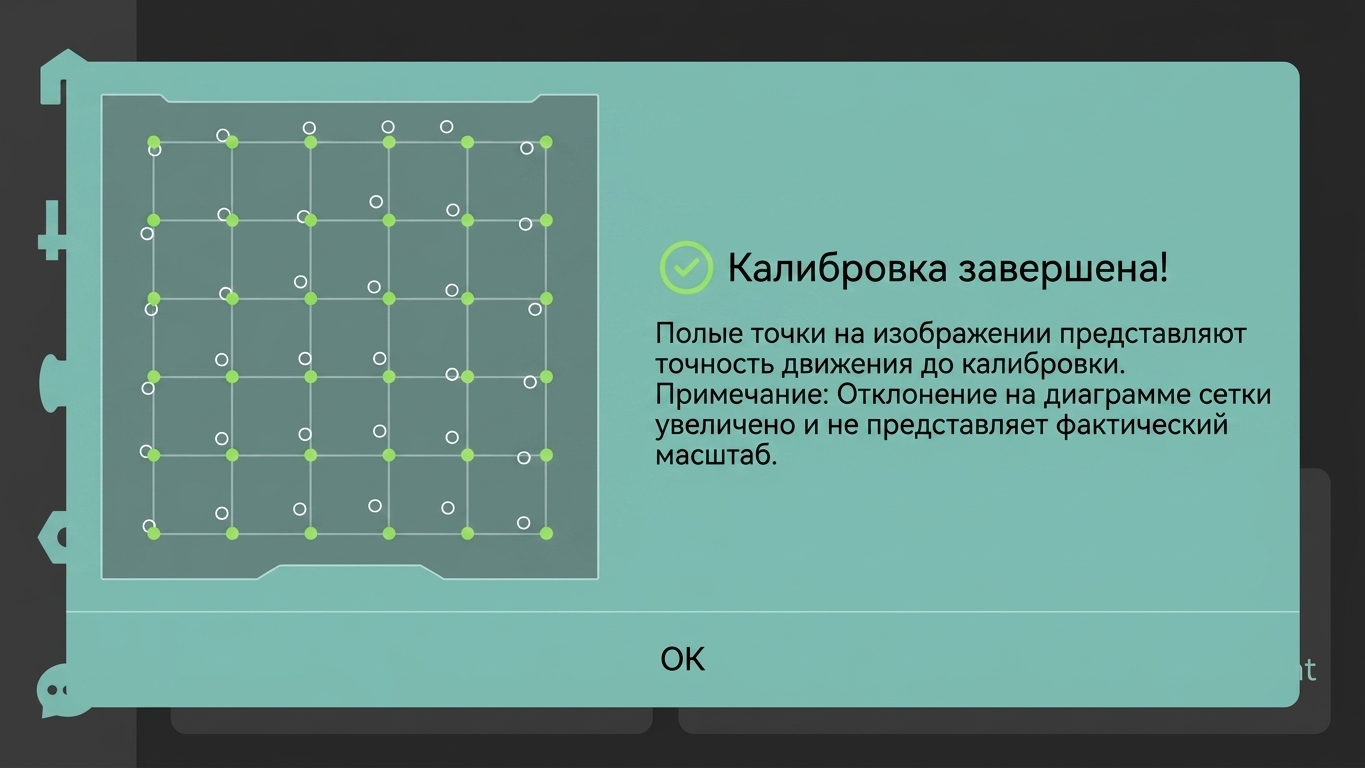

- После успешной калибровки на экране появятся соответствующие подсказки. Затем в "Настройки" - "Параметры печати" принтер автоматически отметит галочкой "Улучшение точности движения", и он сможет применять данные калибровки для печати, резки и гравировки. Если предварительная калибровка не выполнена, "Улучшение точности движения" не может быть включено, и на экране появятся соответствующие подсказки.
Примечание: После каждой калибровки система сравнивает результаты с исходным состоянием без калибровки, а не с предыдущим состоянием калибровки. Поэтому, если общее рабочее состояние принтера не меняется значительно, результаты каждой калибровки останутся в основном согласованными.
Возможные причины сбоя калибровки
Когда результат калибровки показывает 'сбой', принтер отключит функцию 'Улучшение точности движения'. Возможные причины включают:
1. Камера инструментальной головки не может захватывать изображения, что может быть связано с грязной линзой или неисправностью камеры. Пожалуйста, проверьте, чиста ли линза камеры инструментальной головки и есть ли у принтера ошибки HMS, связанные с камерой инструментальной головки;

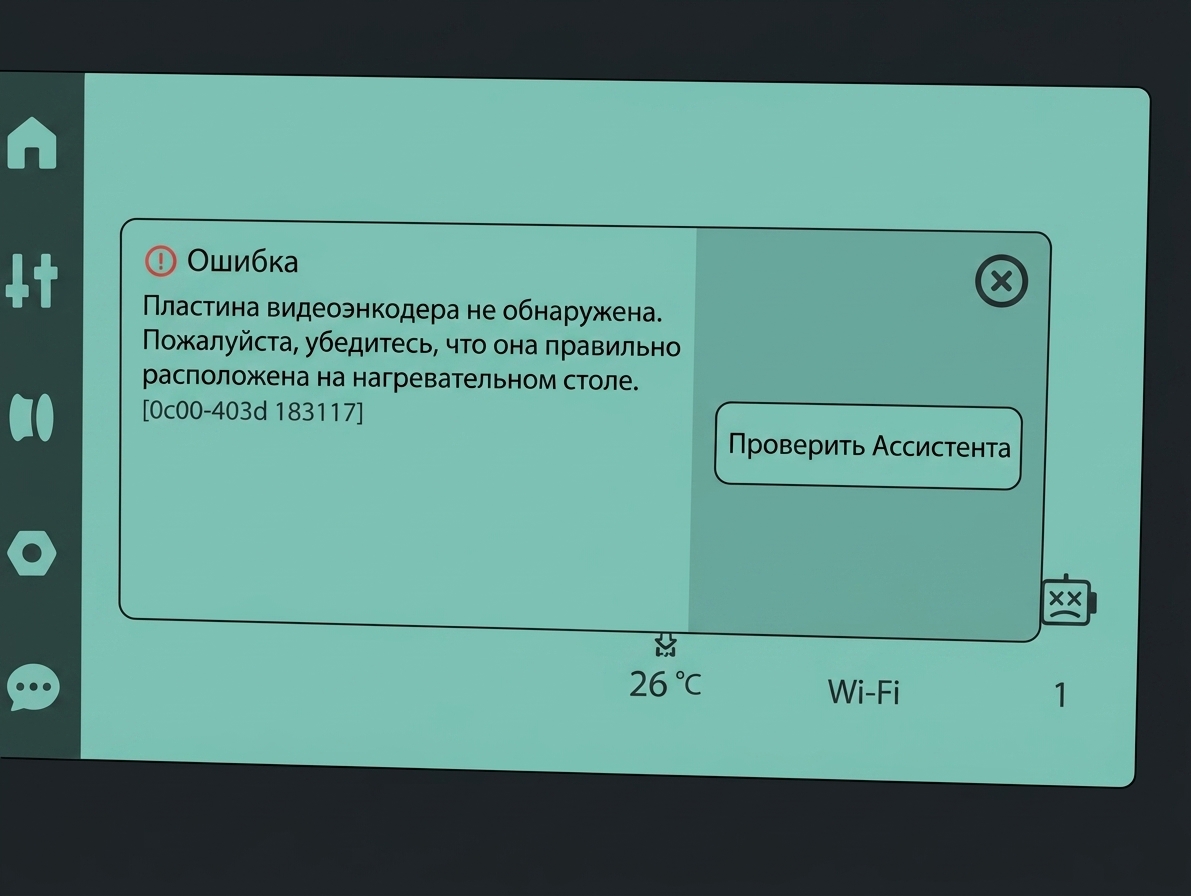

2. Размещение на нагреваемой платформе пластины неправильного типа или неправильное размещение визуального энкодера может привести к тому, что принтер не распознает визуальный энкодер, и появится соответствующее окно ошибки;
4. Некоторые узоры маленьких квадратов на визуальном энкодере покрыты или повреждены пятнами, из-за чего камера инструментальной головки не распознает их правильно;
5. Если процедура калибровки завершена и результат показывает "Калибровка не удалась", это означает, что точность откалиброванного движения не соответствует ожидаемой, и вы можете попробовать снова.
Примечание: После завершения калибровки точности движения вы можете столкнуться с ситуацией, когда кнопка "Улучшение точности движения" не нажимается. Обычно перезапуск принтера восстановит нормальную функциональность. Мы рекомендуем обновить прошивку до последней версии, чтобы полностью решить эту проблему.
