Лазерная платформа
Лазерная платформа состоит из лазерного основания и набора реек.
Функция
Лазерная платформа является рабочей подставкой во время лазерной гравировки/резки. Она используется вместе с опорной планкой платформы для переноски материалов для лазерной гравировки/резки, ограничения пламени и дыма, образующихся в процессе гравировки/резки, а также для сбора отходов, образующихся в процессе работы.
При переключении между различными модулями принтера лазерную платформу можно быстро заменить как независимый модуль.
Как использовать
Установка набора реек

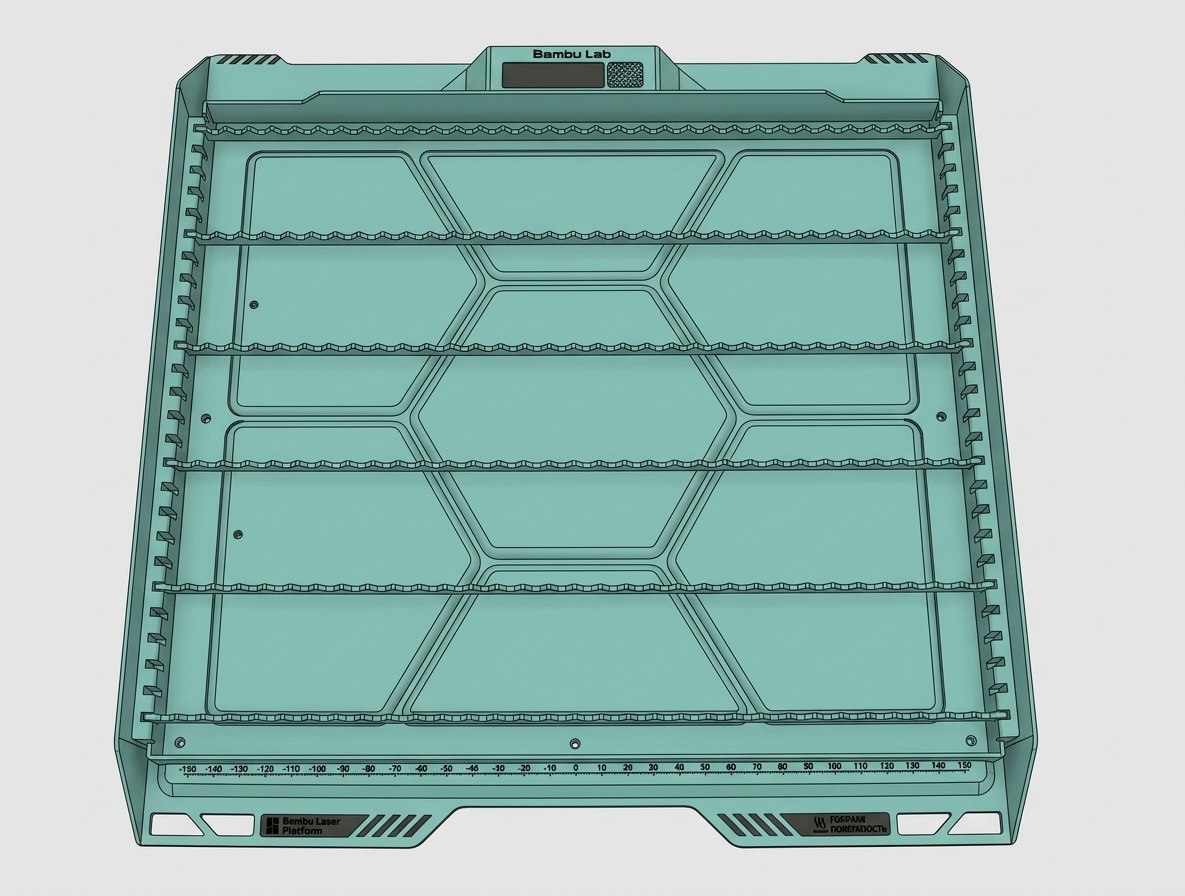

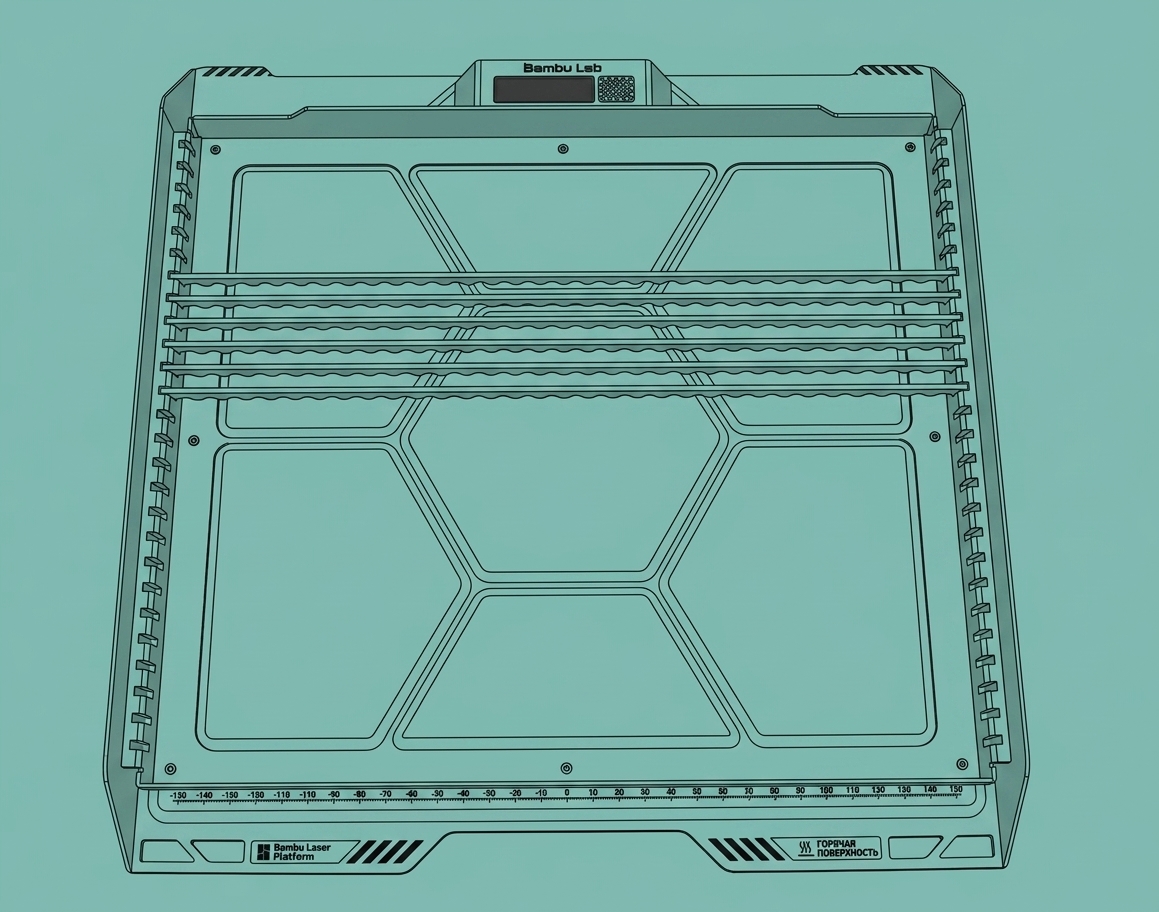

Поместите рейку в слот лазерной платформы (в комплекте идет 6 реек. При обычном использовании размещайте рейку через каждые 4 слота острием опорной планки вверх), как показано на рисунке ниже.
При обработке небольших материалов (например, бирок для собак и т.д.) рейки можно снять и установить на лазерную платформу в обратном направлении (большой поверхностью вверх), а рейки расположить плотно, как показано на следующем рисунке:
При вставке рейки сначала вставьте один конец в слот, а затем вставьте другой конец вниз. Когда вы услышите щелчок, это означает, что одиночная рейка платформы собрана на месте. После сборки всех 6 реек необходимо еще раз проверить, все ли рейки нажаты на место.
Установка сетчатой панели
Помимо реек, вы также можете добавить сетчатую панель (опционально) к набору реек, чтобы дополнительно удовлетворить потребности в поддержке гибких материалов (таких как бумага, кожа), небольших материалов и т.д., а также пакетной установки и гравировки нескольких материалов.

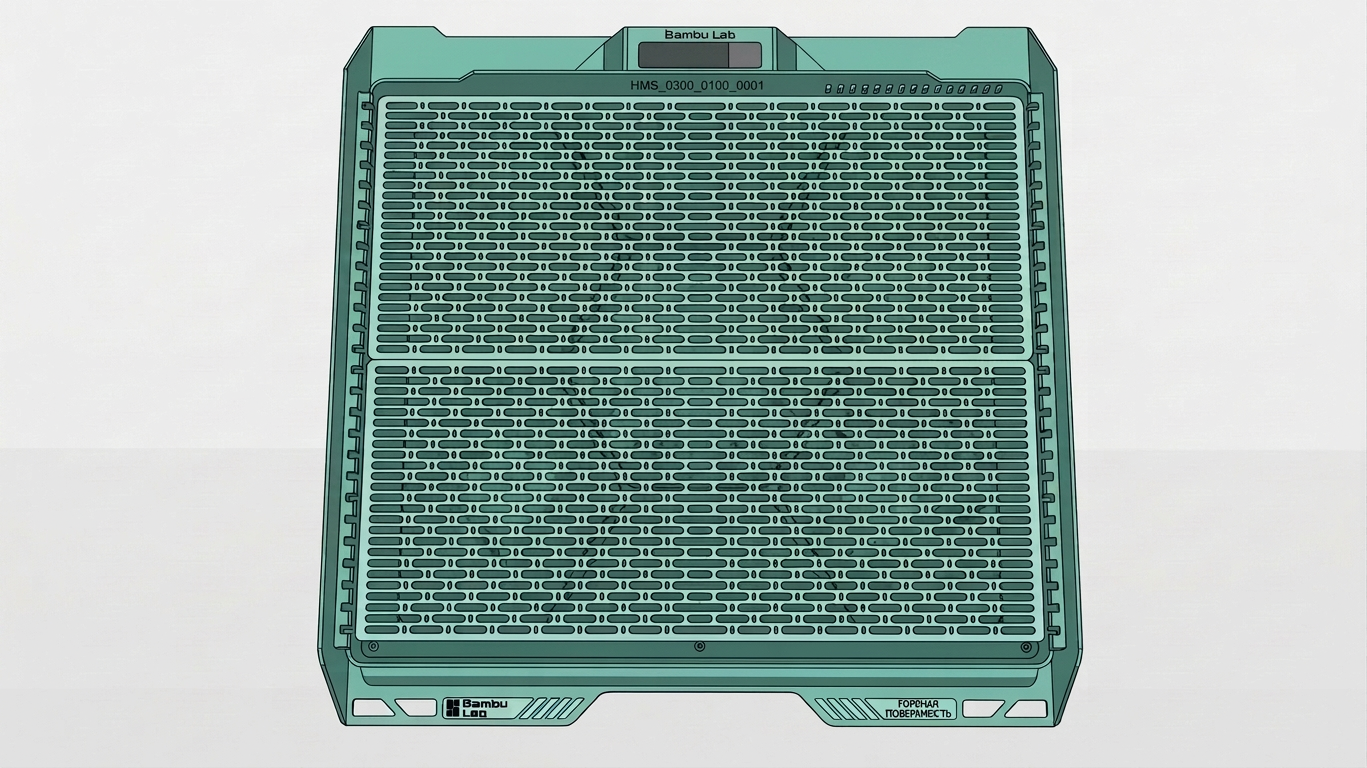

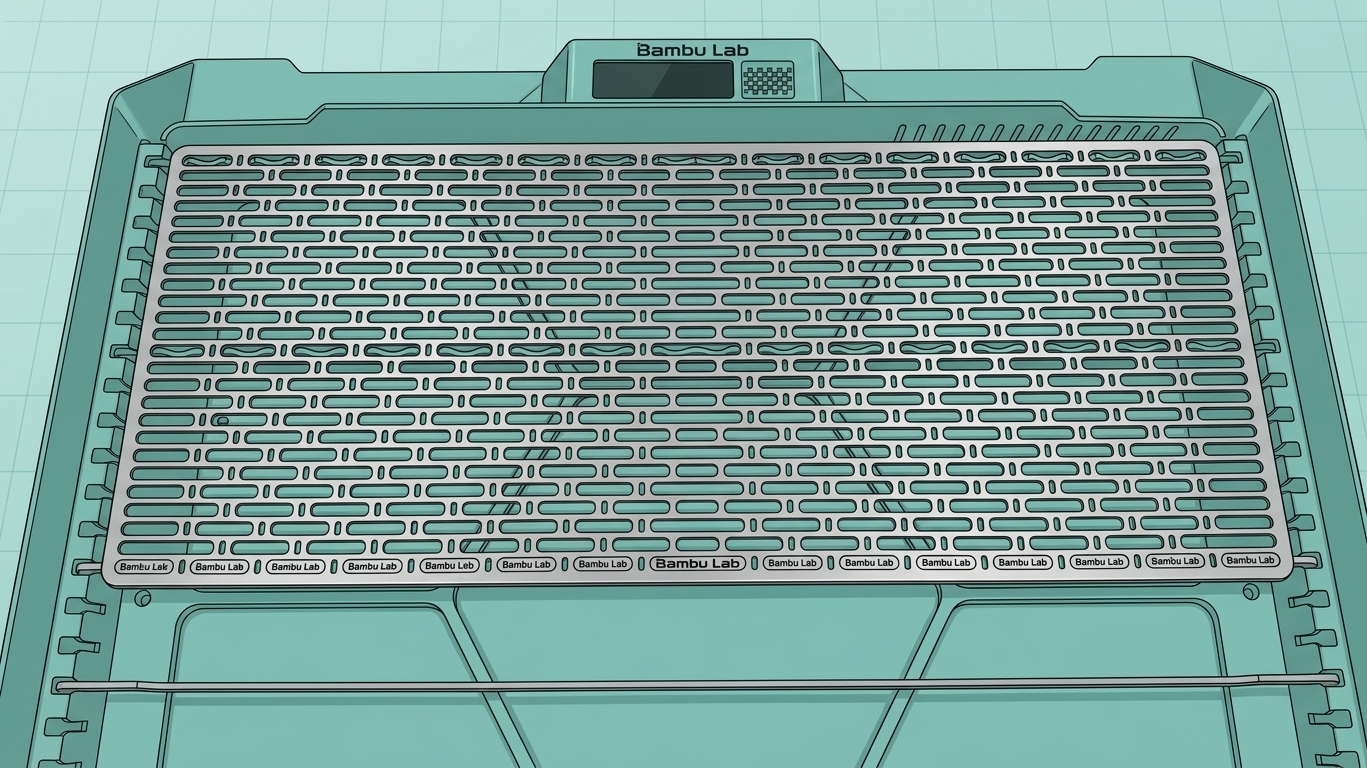

Острием реек вверх выровняйте отверстия сетчатой панели с острием реек и вставьте их, чтобы сетчатая панель была горизонтальной (рекомендуется использовать 3 рейки для каждой сетчатой панели и отрегулировать их так, чтобы рейка размещалась через каждые 5 слотов, что позволит поддерживать верхний/средний/нижний конец сетчатой панели, чтобы сделать ее более стабильной), как показано на рисунке ниже.
Вы также можете использовать крепежные штифты для материалов, чтобы прижать материалы, что сделает материалы плоскими и不易 перемещаться. Крепежные штифты для материалов делятся на два типа: большие штифты (в комплекте случайно включено 4 штуки) и маленькие штифты (опционально).

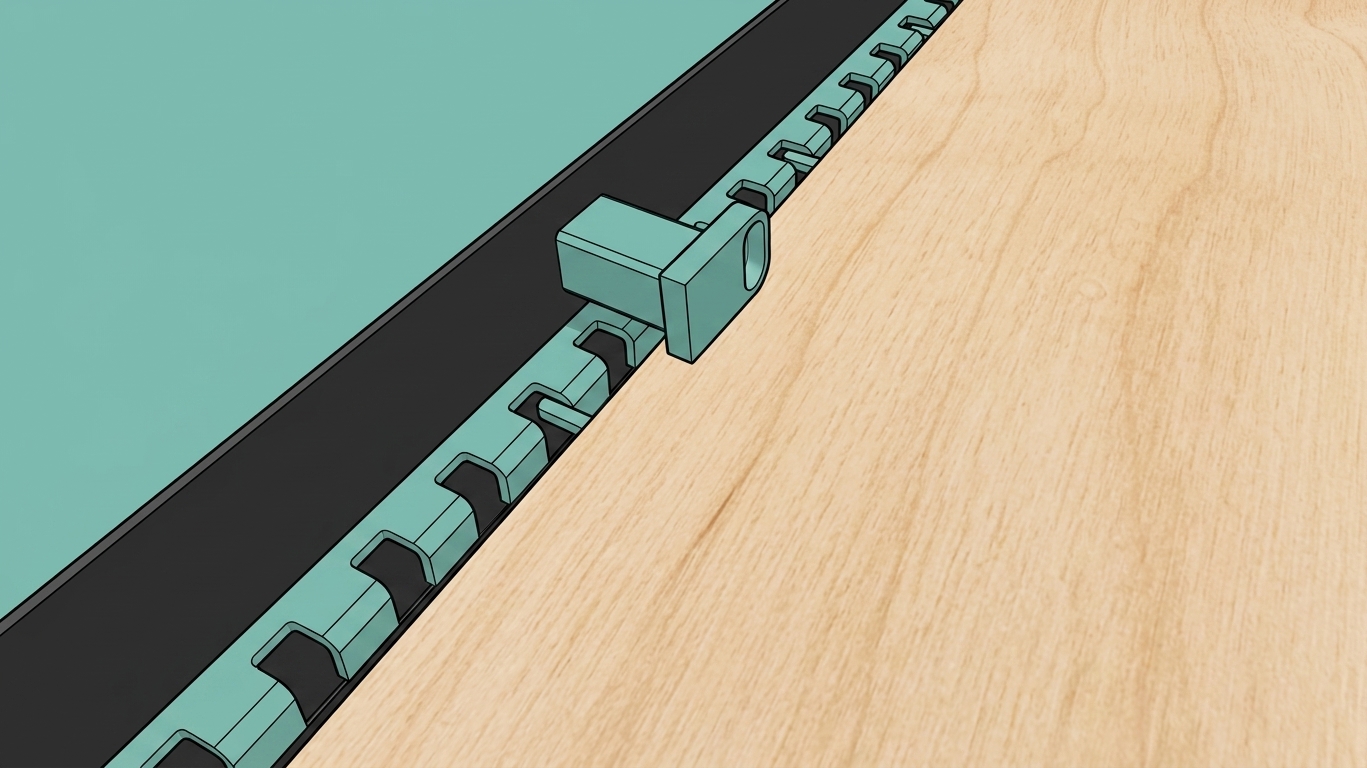

Большие штифты подходят для официальных материалов 300*300 мм и могут обеспечить большую силу зажима. Метод использования заключается в том, чтобы магнитно прикрепить их к вертикальным краям по обеим сторонам лазерной платформы и прижать к краю материалов наклонной поверхностью вниз, как показано на рисунке ниже.

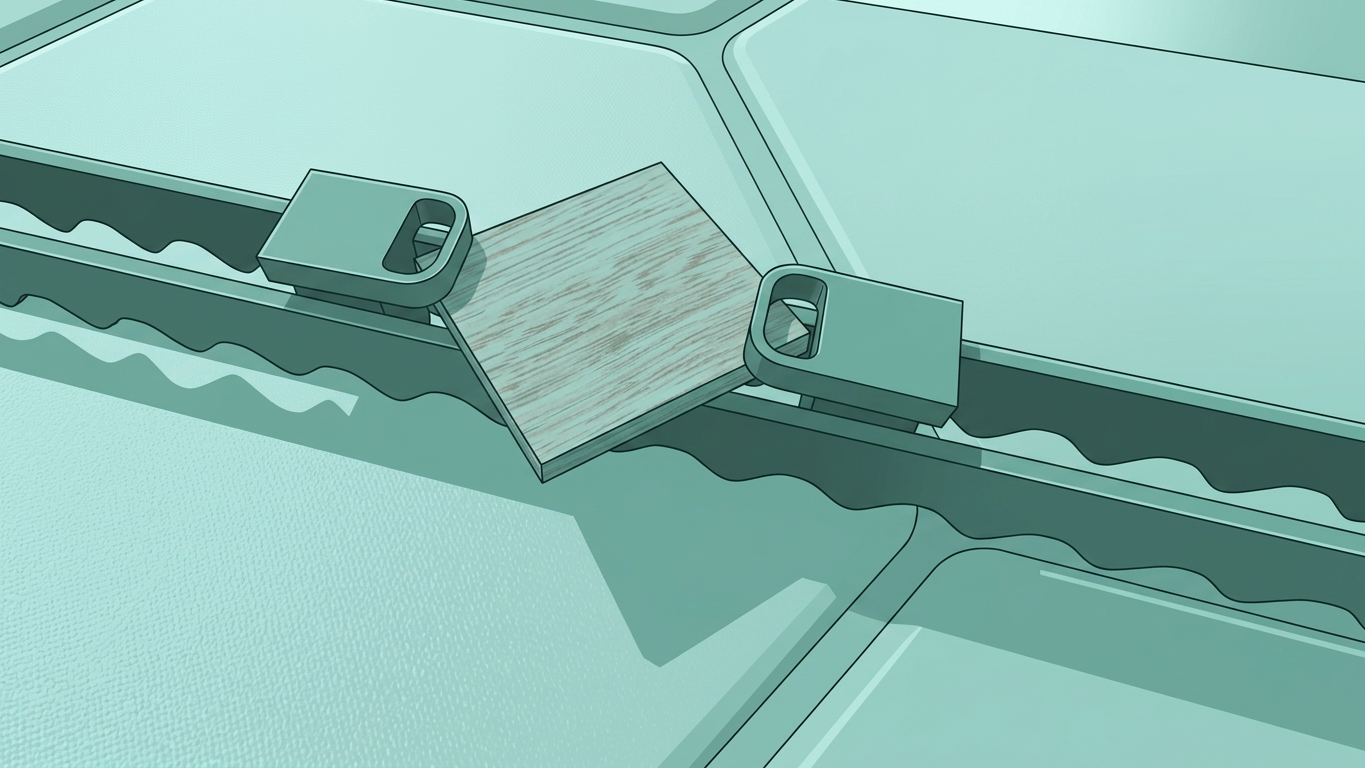

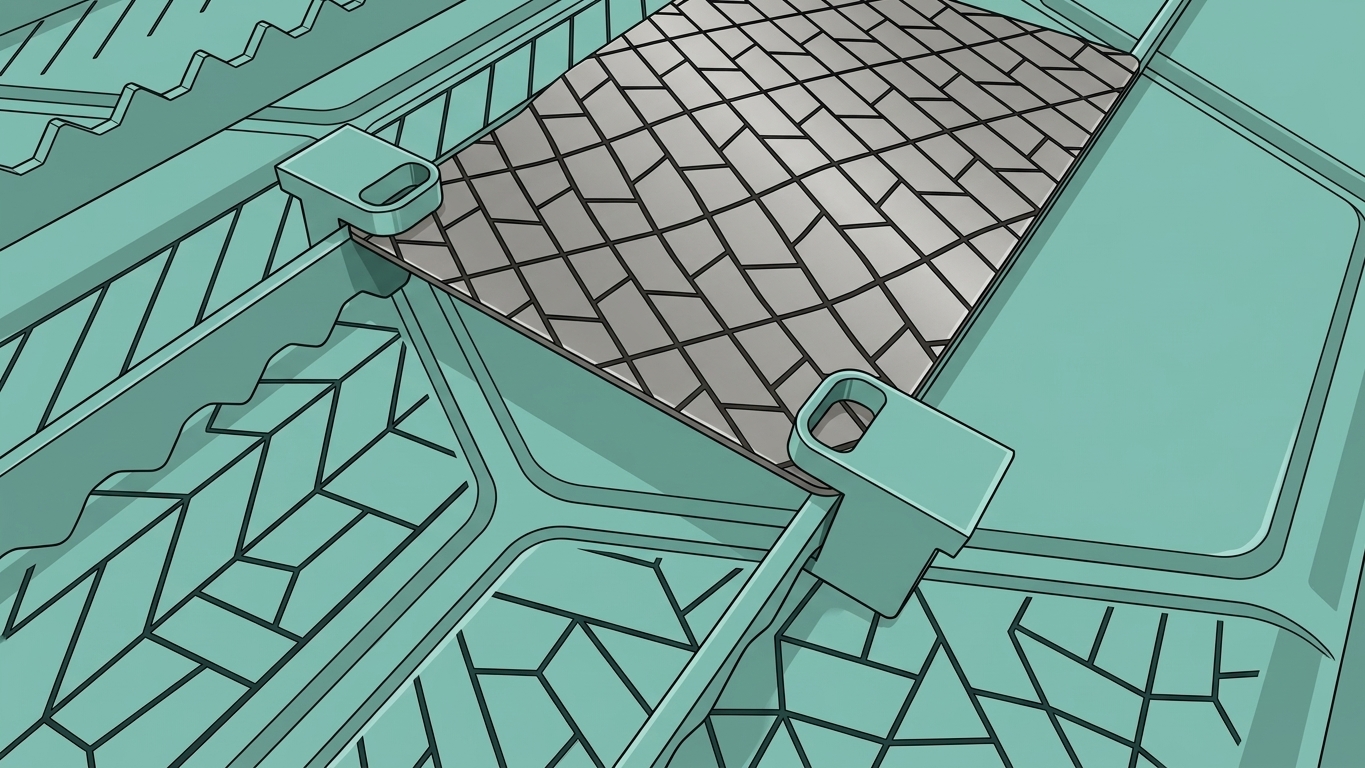

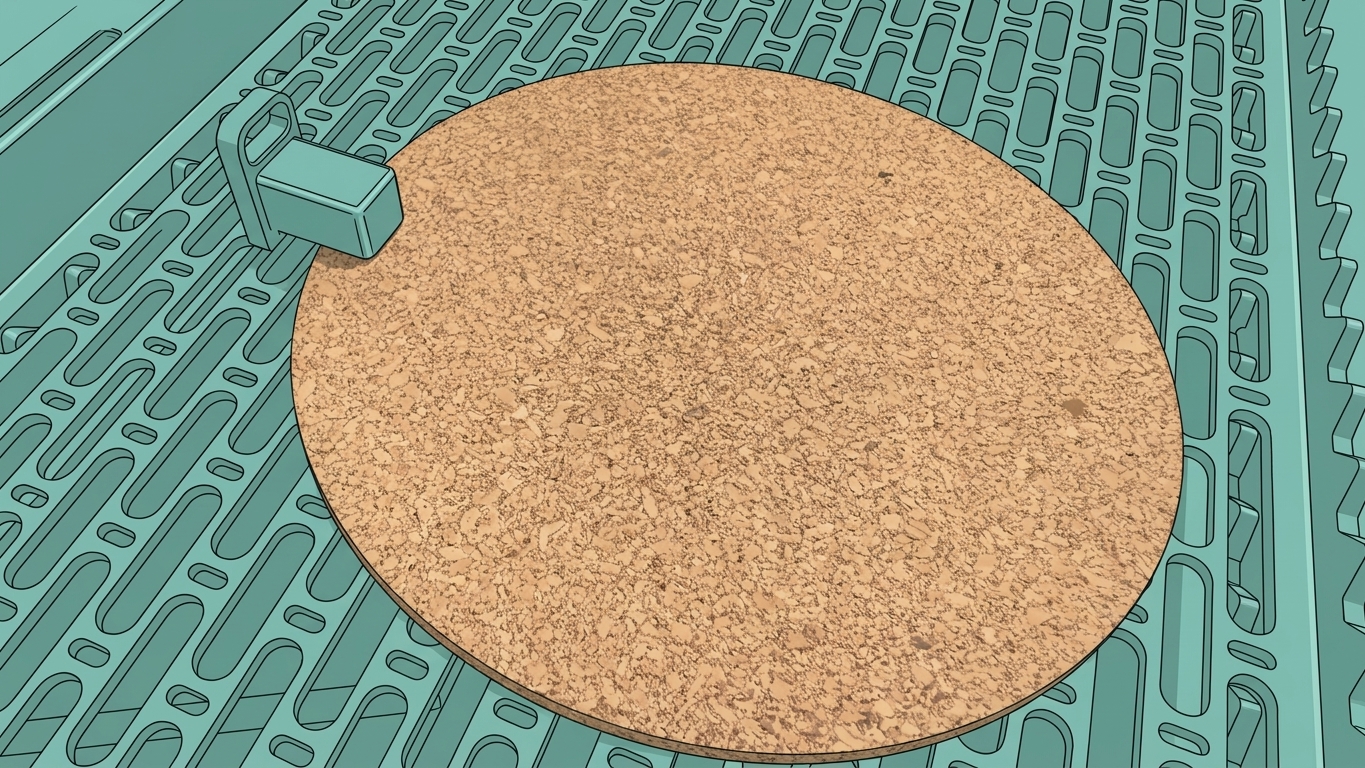

Маленькие штифты для материалов подходят для материалов небольшого размера. При использовании пользователь может гибко магнитно прикрепить их к лазерному основанию, набору реек, сетчатой панели и т.д. для удержания материалов. На следующем рисунке показано несколько рекомендуемых способов использования.

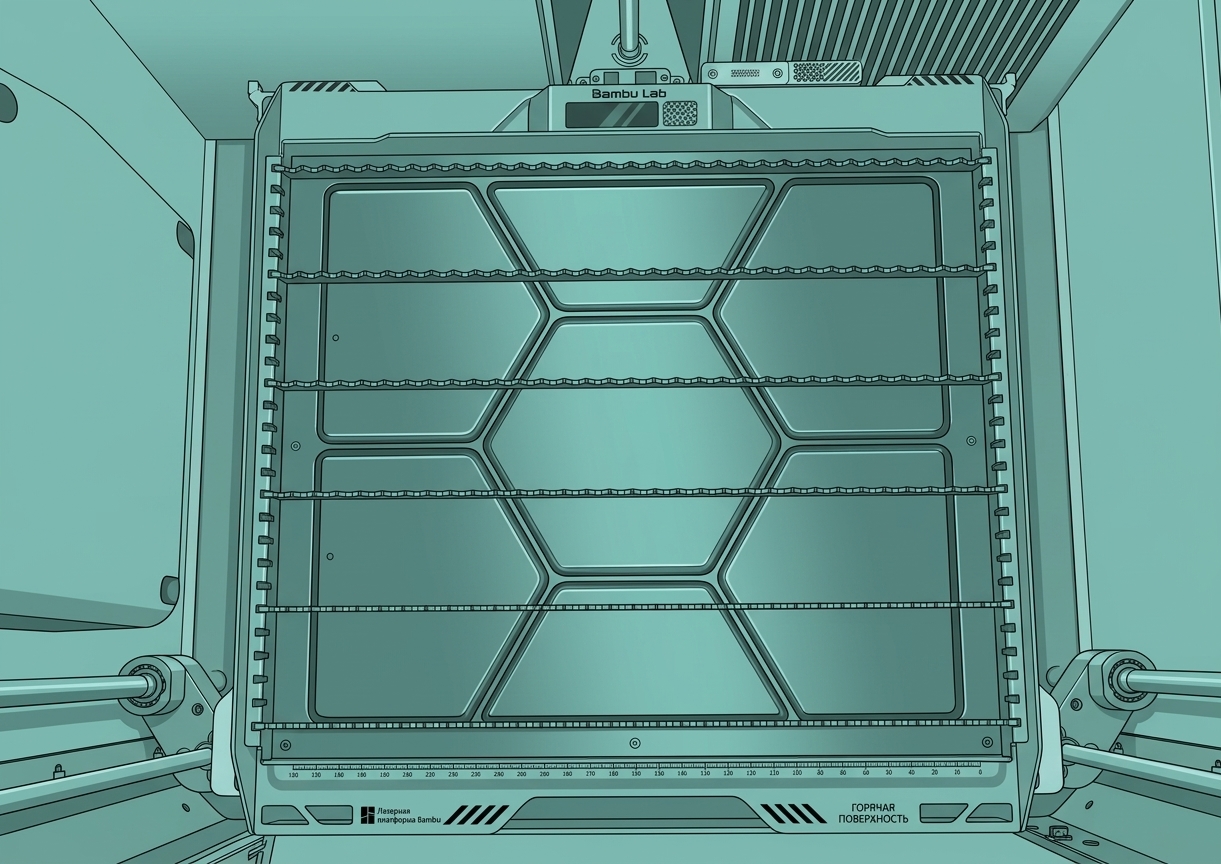

После подготовки установите лазерную платформу на нагревательный стол горизонтально или под немного меньшим углом. Перед установкой верхнюю крышку принтера можно снять, чтобы получить лучшее поле зрения для наблюдения. Убедитесь, что лазерная платформа поддерживается двумя параллельными ограничительными блоками нагревательного стола, и что две стороны платформы относительно параллельны нагревательному столу, что указывает на то, что лазерная платформа установлена на месте.
Лазерную платформу необходимо регулярно очищать. Вы можете сначала снять всю платформу, высыпать крупные отходы в позицию для сбора, а затем использовать предоставленную щетку для очистки поверхности платформы; когда на поверхности много жира, вы можете снять рейки платформы, ополоснуть лазерную платформу и рейки платформы под краном соответственно и использовать WD-40 или аналогичные продукты для очистки, если необходимо.
Резюме
-
При обычном использовании используйте 6 платформенных реек, равномерно распределенных на лазерной платформе;
-
Количество платформенных реек можно уменьшить или увеличить для специального использования. Дополнительные рейки необходимо приобретать отдельно.
-
При использовании бирок для собак и других небольших компонентов платформенная рейка может быть установлена на лазерную платформу в обратном направлении.
Примечания

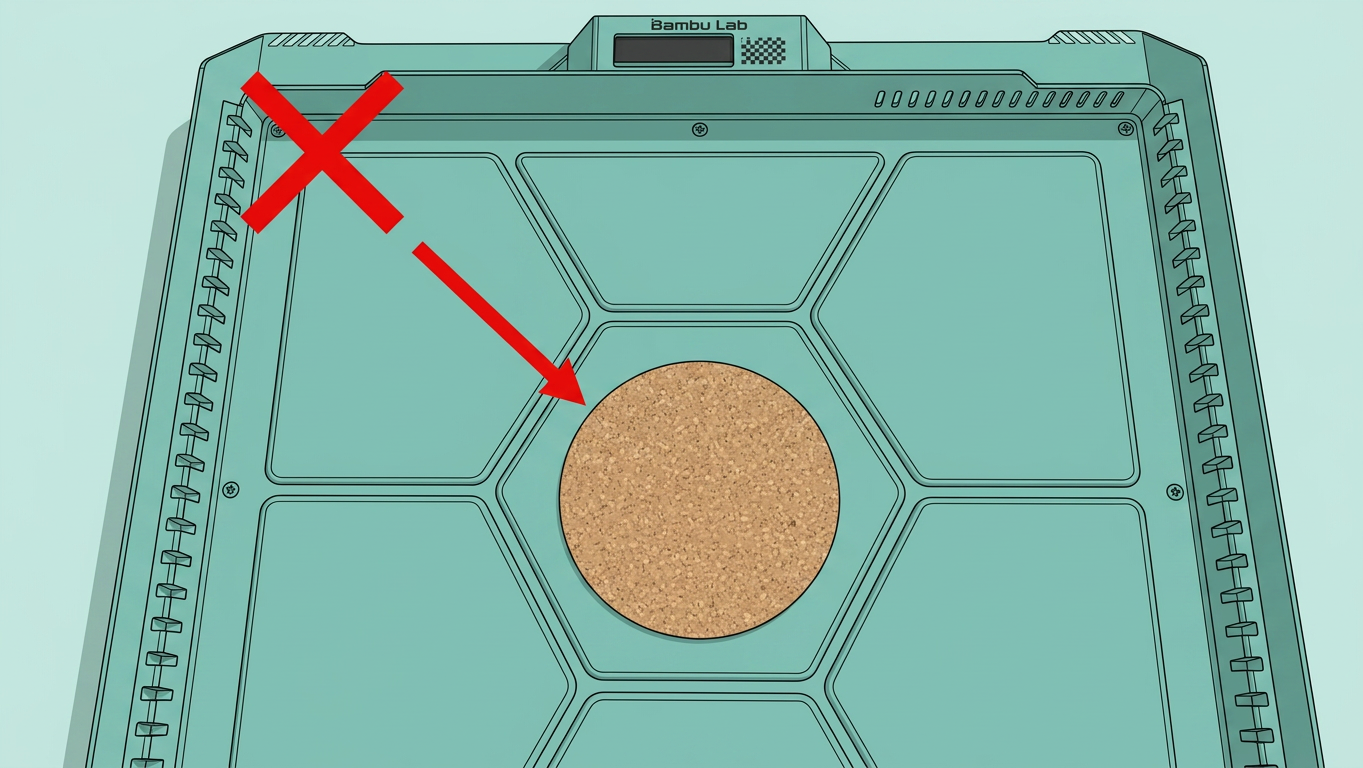

- Деталь должна быть размещена на платформенных рейках или сетчатой панели, и не может быть размещена непосредственно на нижней поверхности лазерной платформы, иначе это приведет к сбою измерения толщины материала или удару головки инструмента.
- Обязательно проверьте, что лазерная платформа, набор платформенных реек, сетчатая панель и материалы все плоские и не деформированы или согнуты, иначе это приведет к тому, что лазер будет не в фокусе или вызовет неравномерную резку.

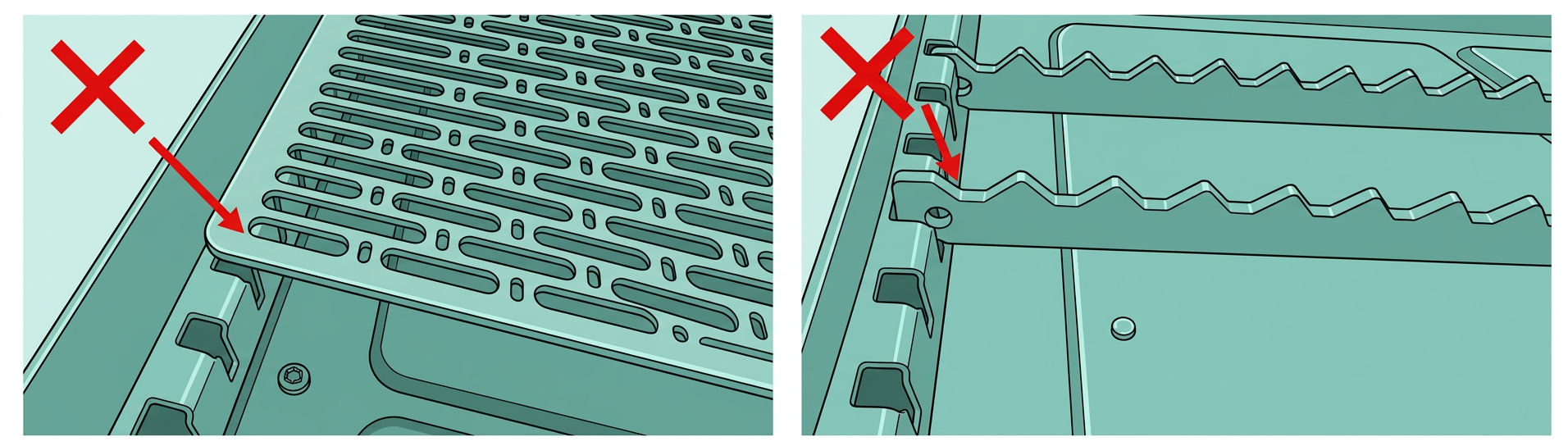

laser base slot; the reason for the error on the right side: the slat is not installed in place." width="700">
-
Сетчатая панель подходит только для гравировки из-за ее большой площади контакта. Резка на ней может привести к сильному почернению обратной стороны материала. Рекомендуется снимать сетчатую панель при резке и восстанавливать состояние использования набора реек.
-

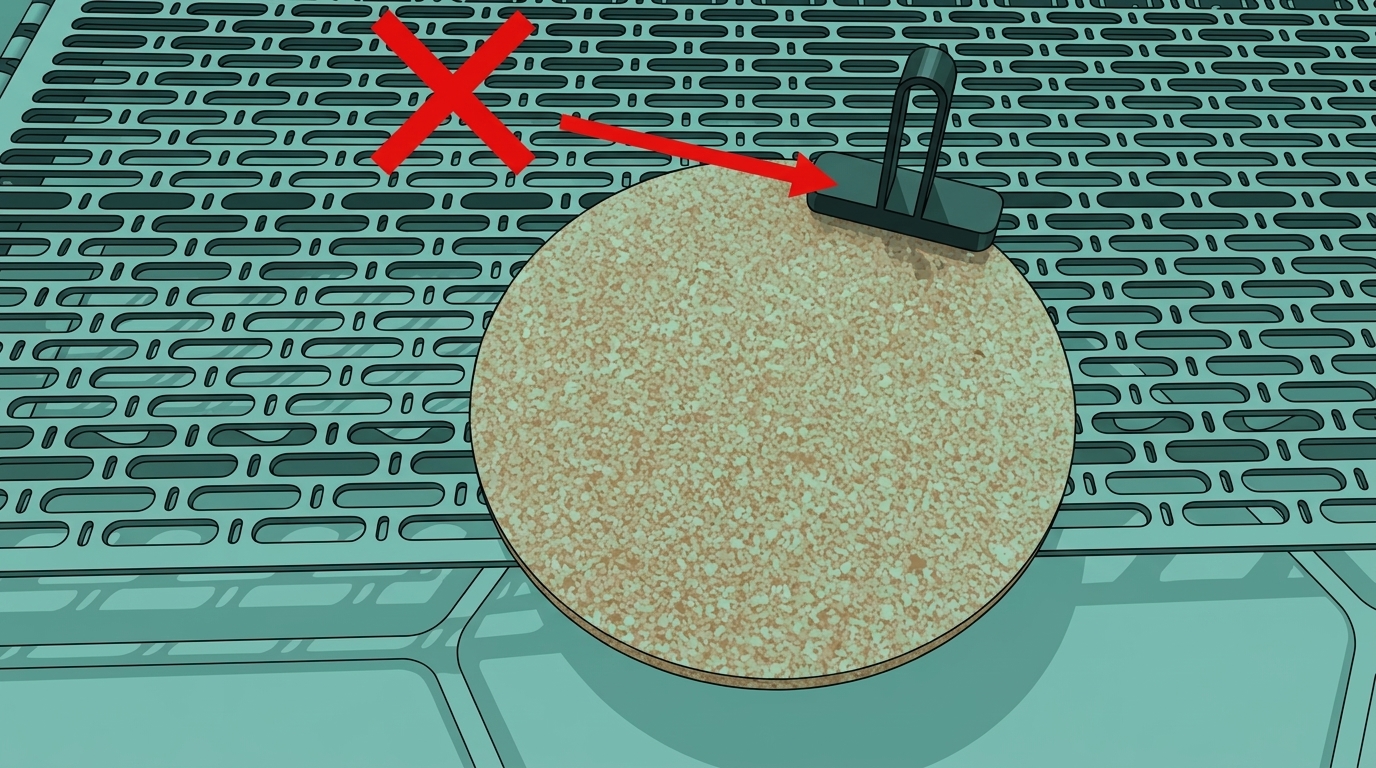

Большие штифты для материалов можно устанавливать только по обеим сторонам лазерной платформы, и их нельзя магнитно притягивать вертикально на сетчатой панели, иначе головка инструмента будет ударена; маленькие штифты для материалов можно магнитно притягивать вертикально, но операция требует особого внимания, при ручном вводе толщины материала в программном обеспечении, ее нельзя устанавливать на толщину более чем на 2 мм меньше поверхности детали, и нельзя включать опускание фокуса (см. режим разработчика для подробностей), иначе это также вызовет столкновение головки инструмента.
Платформа для резки
Функция
Платформа для резки состоит из защитного основания для резки и коврика для резки. Перед работой по резке материалы, подлежащие обработке, необходимо прикрепить к поверхности коврика для резки для фиксации материалов во время обработки.
| Защитное основание для резки | Полная платформа для резки |
|---|---|
 |
 |
Классификация ковриков для резки
Материалы, подходящие для коврика для резки LightGrip: Бумага, пленка для надписей, съемный винил, светоотражающая декаль и т.д.

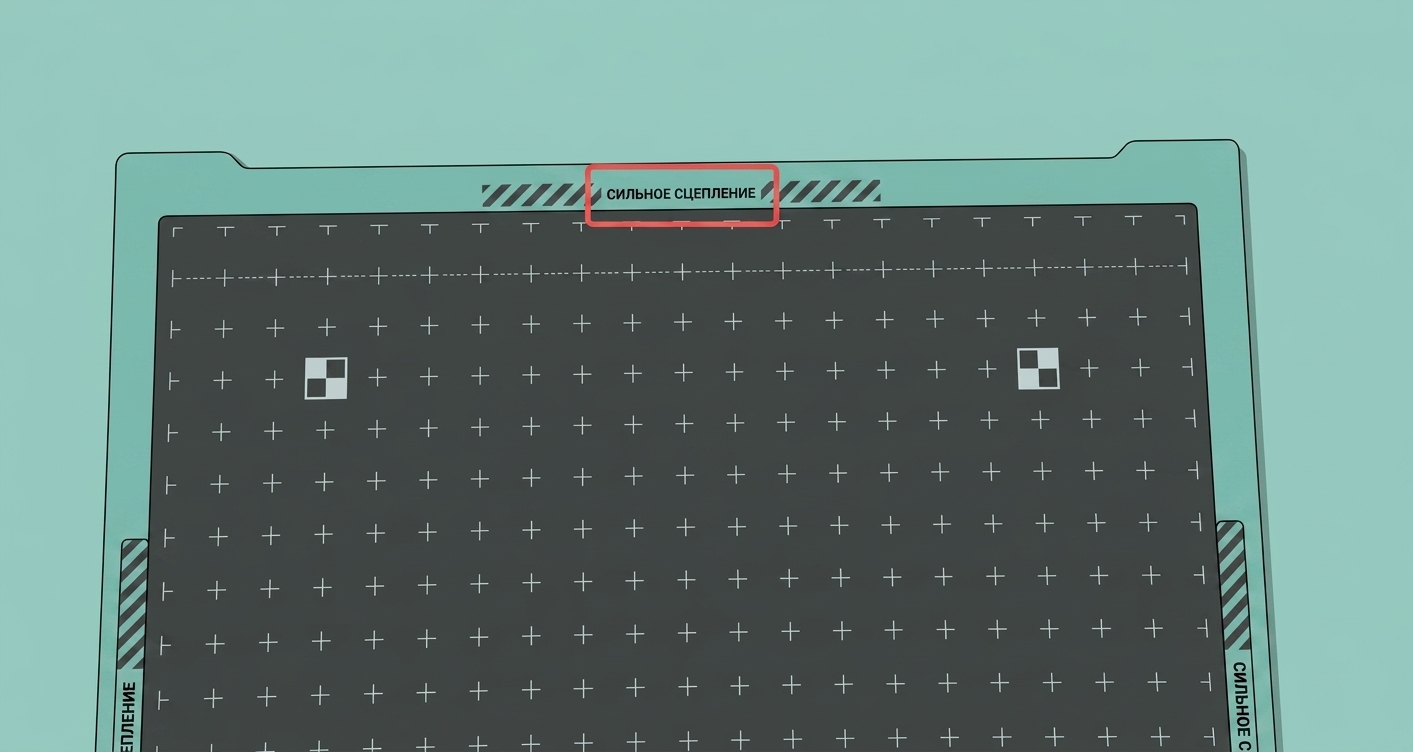

Материалы, подходящие для коврика для резки StrongGrip: Ткань из искусственной кожи PU и т.д.
Как использовать
При использовании выровняйте край коврика для резки и приклейте его к любой стороне защитного основания, а также прикрепите режущие материалы (например, картон) к поверхности коврика для резки. Выровняйте материалы руками или валиком, чтобы избежать плохого качества резки из-за слабого прилипания в некоторых местах. Затем установите платформу для резки на нагревательный стол горизонтально или под немного меньшим углом. Перед установкой верхнюю крышку принтера можно снять, чтобы получить лучшее поле зрения для наблюдения. Убедитесь, что платформа для резки поддерживается двумя параллельными ограничительными блоками нагревательного стола, и что две стороны платформы относительно параллельны нагревательному столу, что означает, что платформа для резки установлена на месте.
| Прикрепите материал к коврик для резки | Разместите платформу для резки на нагревательном столе |
|---|---|
 |
 |
После использования аккуратно удалите отходы шпателем и снова приклейте прозрачную защитную пленку, чтобы предотвратить впитывание посторонних веществ липкой доской во время хранения и вызвать сбой.
Сборка платформы для резки
После того как клеевой слой на поверхности коврика для резки перестанет работать, коврик для резки необходимо заменить. Чтобы обеспечить правильную работу программы распознавания коврика, коврик для резки необходимо выровнять с краем защитного основания. Инструмент для вспомогательной печати может помочь вам быстро выровнять коврик для резки. Модель уже встроена в принтер, руководство по использованию будет обновлено в ближайшее время, поэтому следите за обновлениями.
Примечания
-
Когда материалы не могут быть стабильно прикреплены к поверхности коврика для резки, необходимо заменить новый коврик, чтобы обеспечить наилучшее качество резки.
-

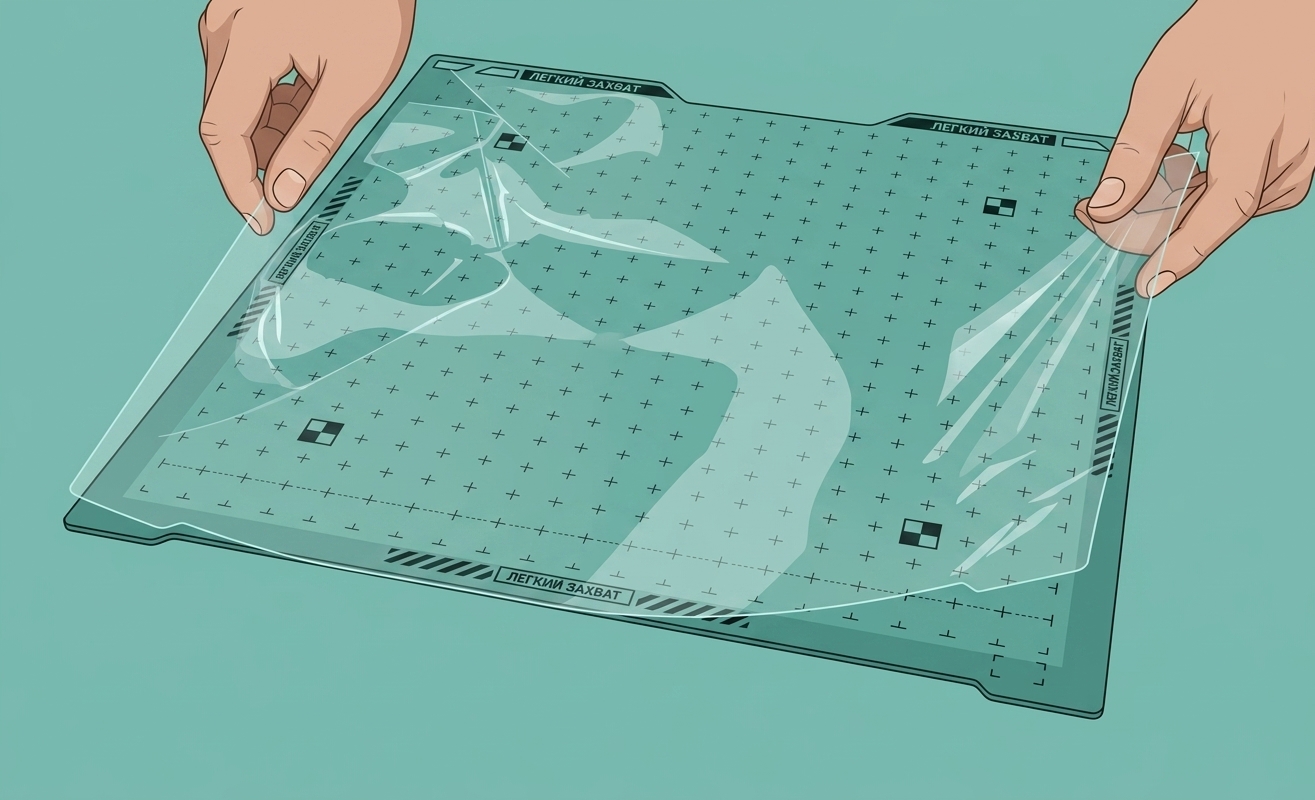

Не выбрасывайте прозрачную защитную пленку произвольно. Когда липкая доска не используется, ее необходимо покрыть прозрачной защитной пленкой для защиты клеевого слоя. В противном случае липкая поверхность легко прилипает к пыли и мусору, что приводит к ее загрязнению и преждевременной потере липкости.
- Избегайте использования органических растворителей для протирки шелкографии на защитном основании. Если шелкография повреждена, принтер не сможет распознать тип платформы.
