Руководство по сетевому подключению H2D Pro

Введение

H2D Pro поддерживает как Wi-Fi, так и проводные сетевые подключения. Он может поддерживать одновременные подключения к обоим, при этом проводная сеть имеет приоритет.

Кроме того, принтер оснащен физическим переключателем, который позволяет пользователям вручную включать или отключать беспроводные сети.

Для упрощения процесса распаковки сертификаты беспроводной сети не поддерживаются при первоначальной настройке.

Во время настройки вы можете подключиться только через прямую беспроводную сеть (используя учетные данные учетной записи) или проводную сеть.

Если вам нужно подключиться к корпоративной беспроводной сети, требующей аутентификации, пропустите настройку сети при распаковке.

Вы можете выполнить полную конфигурацию после завершения первоначальной настройки.

Когда использовать

Используйте эту статью, когда:

• Подключаете принтер H2D Pro к сети впервые.
• Изменяете или перенастраиваете сетевые настройки принтера.

Применимые модели

H2D Pro

Поддерживаемые методы и режимы сети

1. Wi-Fi: Выберите свой SSID на принтере и введите пароль на экране.
2. Корпоративный Wi-Fi (802.1X): WPA2-Enterprise; установите сертификаты, скопировав их в папку /certificate на USB/SD и установив на принтере.
3. Проводной Ethernet: Проводное соединение 100 Мбит/с; если также подключен Wi-Fi, приоритет имеет проводная сеть.

Методы подключения к сети

1. Аутентификация сертификатами корпоративной беспроводной сети

Обратите внимание, что процедура подготовки сертификатов варьируется в зависимости от ситуации, и эта статья предназначена для демонстрационных целей.

Если вы не знакомы с процедурами эксплуатации, обратитесь в отдел IT.

Подготовка сертификатов и информации о сети

• Для получения корневого сертификата CA необходимо подключиться к корпоративной или кампусной сети.
• Сертификат CA должен быть в формате .cer.
• Для соединений TLS вам также может потребоваться клиентский сертификат в формате .pfx.
• Необходимость в сертификате зависит от метода аутентификации вашей сети.

Если ваш метод требует пользовательского сертификата, следуйте примеру ниже, чтобы экспортировать его с помощью сертификата CA.

Если ваш метод аутентификации не требует пользовательского сертификата или если у вас уже есть пользовательский сертификат, вы можете пропустить шаги для запроса и экспорта пользовательского сертификата.

Пожалуйста, обратитесь к следующему разделу о методах аутентификации сети.

Запрос и экспорт сертификата:

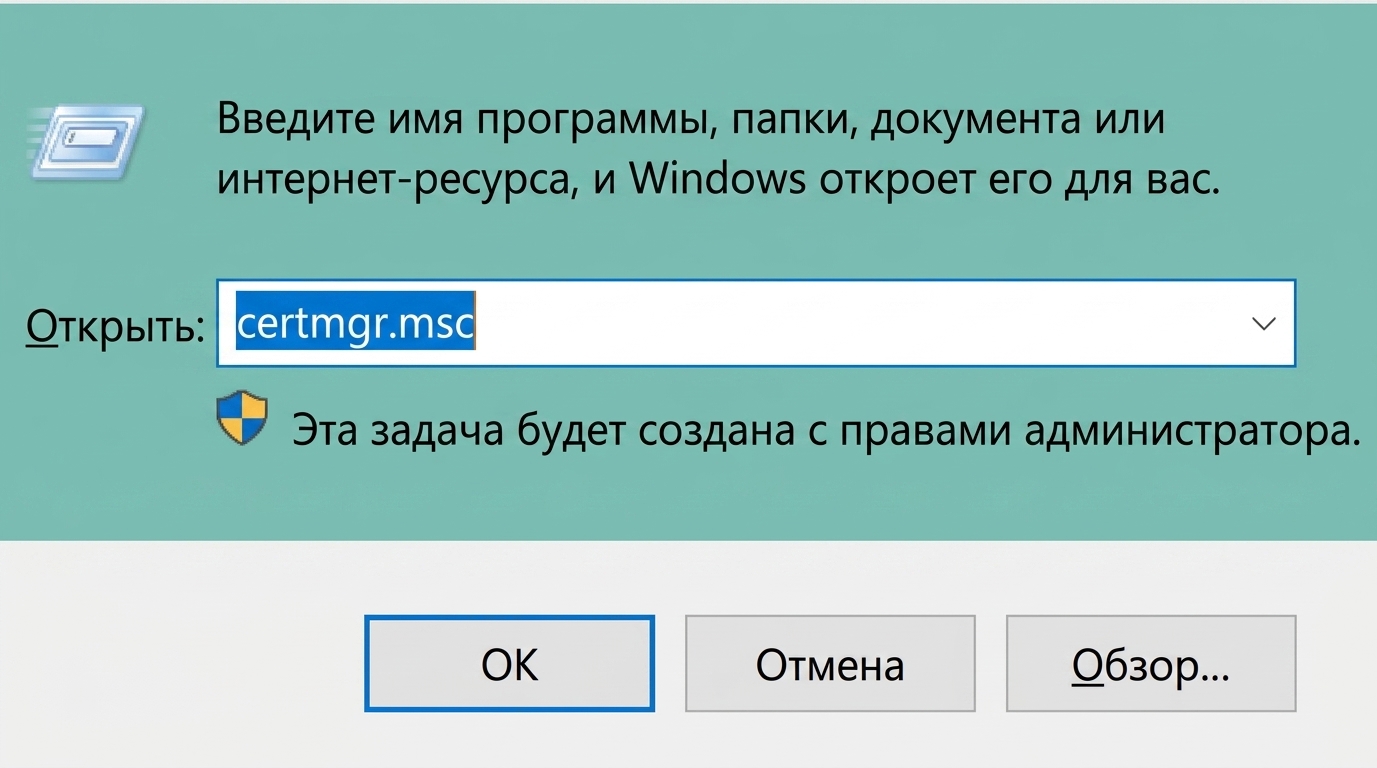

1. Нажмите Windows + R, введите certmgr.msc и нажмите Enter.

Создание пользовательского сертификата (Пожалуйста, определите, делать ли это, исходя из вашей индивидуальной ситуации)

Запустите certmgr.msc - Действия - Найти сертификат - Экспорт закрытого ключа.

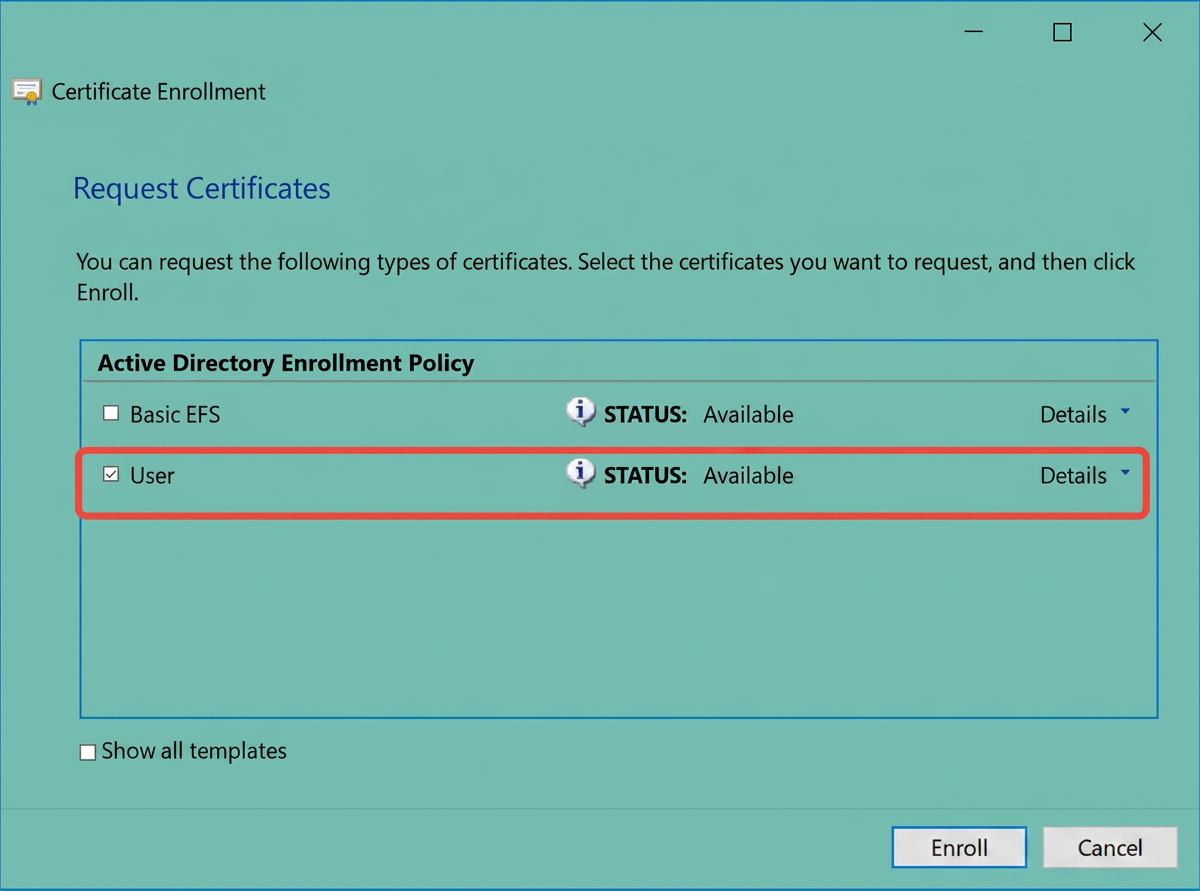

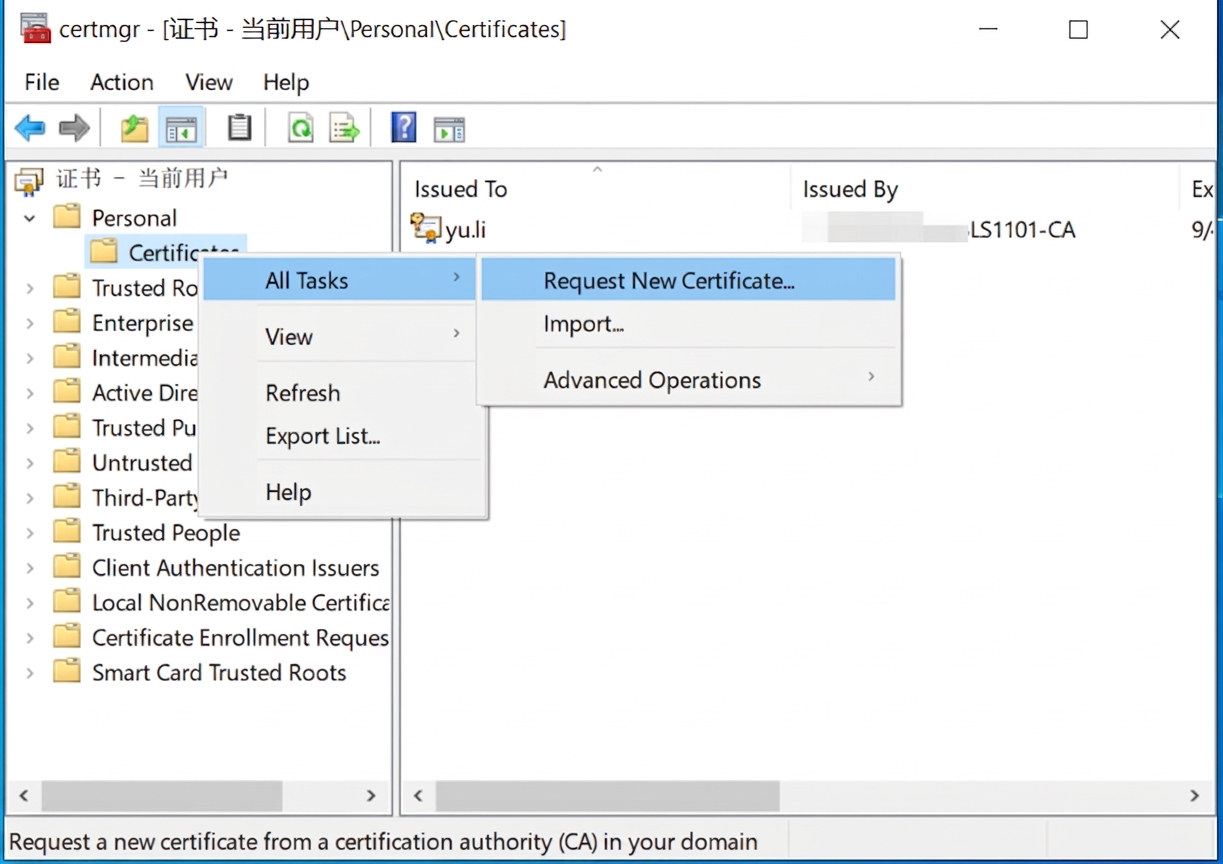

2. Перейдите в Текущий пользователь > Личные > Сертификаты > Все задачи > Запросить новый сертификат

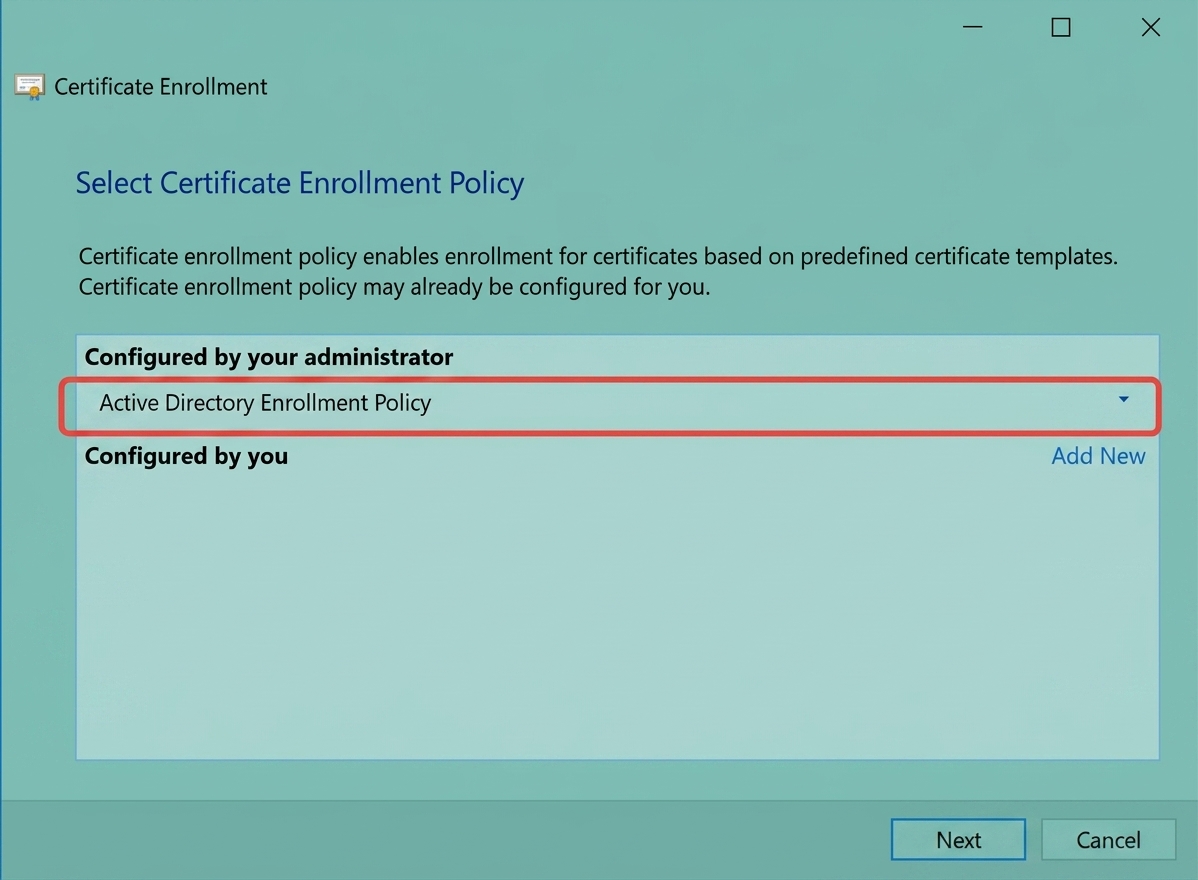

Затем выберите Политика регистрации Active Directory > Пользователь. Примечание: Если ваша организация выдает другое имя шаблона «Пользователь», следуйте инструкциям ИТ-отдела.

Экспорт пользовательского сертификата (Пожалуйста, определите, делать ли это, исходя из вашей индивидуальной ситуации)

3. Найдите выданный сертификат и начните экспорт

• Windows + R, введите 'certmgr.msc' и нажмите Enter.
• Сертификаты > Текущий пользователь > Личные > Сертификаты, найдите свой новый выданный сертификат Пользователя.

Важное напоминание: Пожалуйста, запомните пароль для пользовательского сертификата, так как он потребуется при установке пользовательского сертификата на принтере позже.

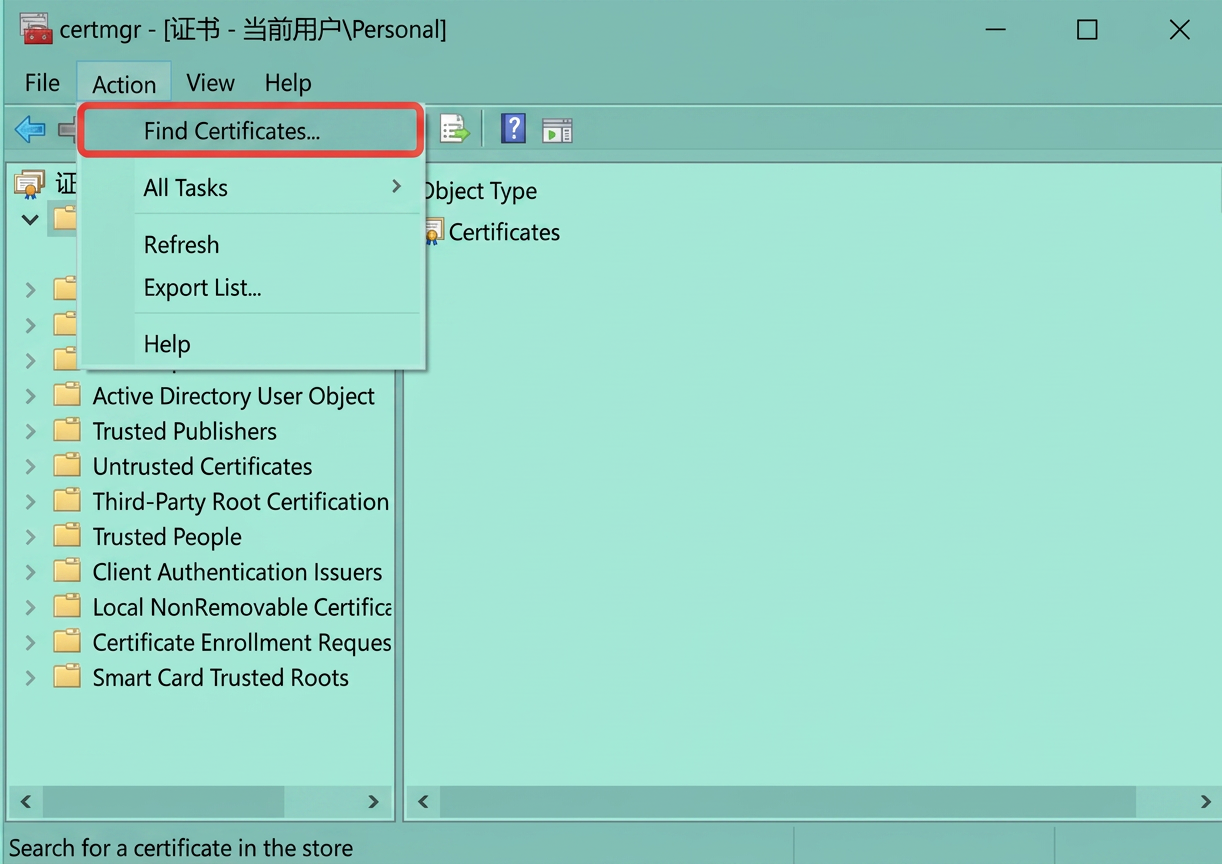

• При необходимости используйте Найти сертификаты для поиска по имени.
• Щелкните правой кнопкой мыши по сертификату > Экспорт…, чтобы запустить Мастер экспорта сертификатов.

В мастере Экспорт сертификатов > Экспорт закрытого ключа выберите Да, экспортировать закрытый ключ > Далее.

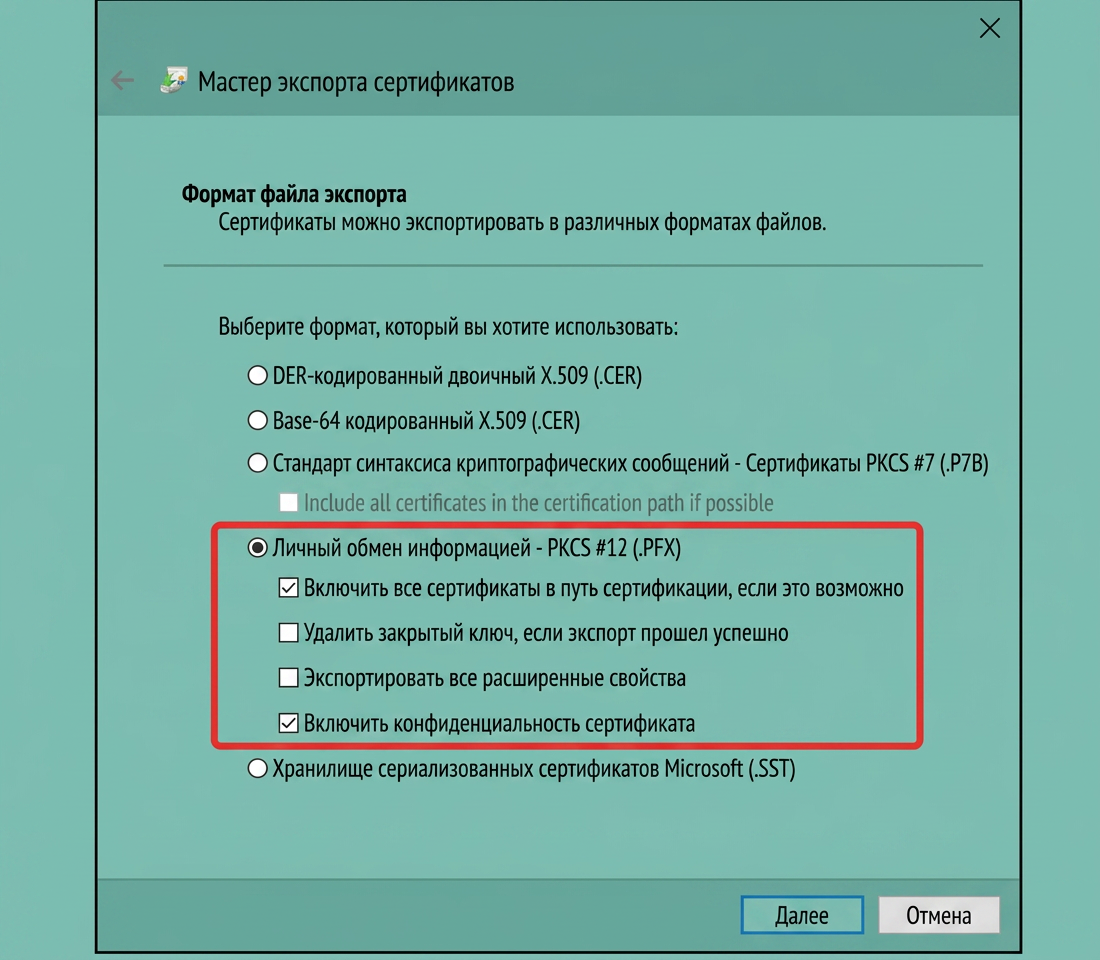

В Формат экспортируемого файла выберите Обмен личной информацией - PKCS #12 (.PFX) и отметьте:

• Включить все сертификаты в цепочке сертификатов, если возможно
• Экспортировать все расширенные свойства

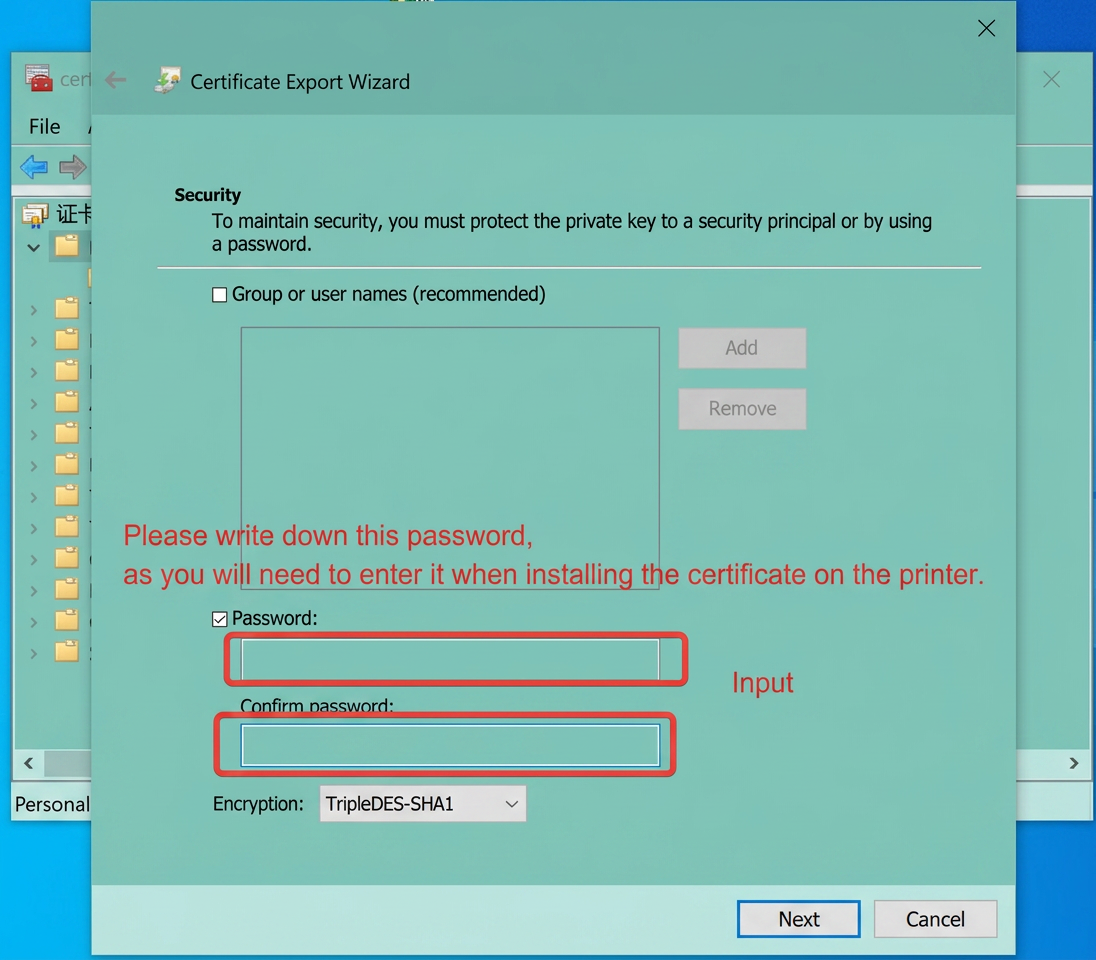

В разделе Безопасность выберите Пароль, затем Создать и подтвердить пароль.

• Важно: Сохраните этот пароль; вы должны ввести его при установке сертификата на принтере.

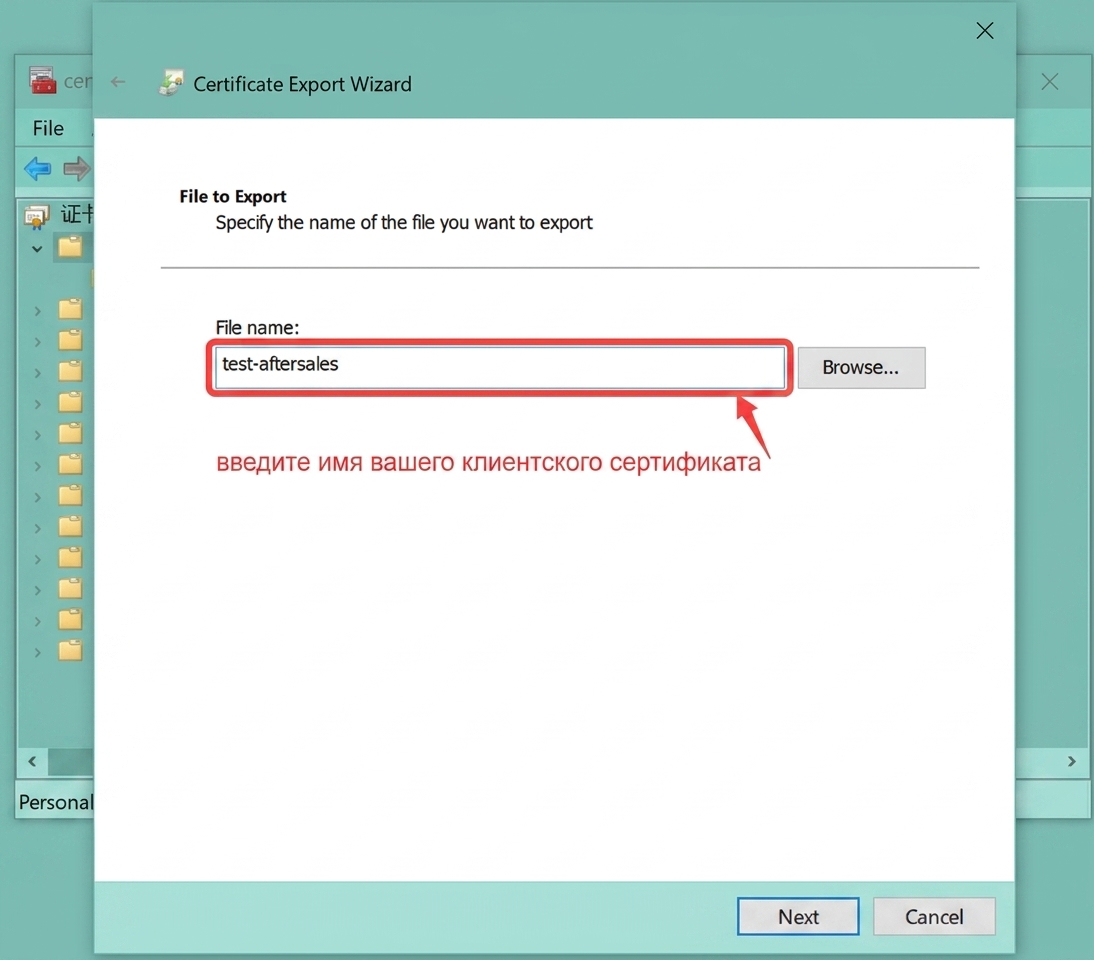

В разделе Файл для экспорта введите имя вашего клиентского сертификата (например, userprinter или test-aftersales), выберите место и нажмите Далее > Готово.

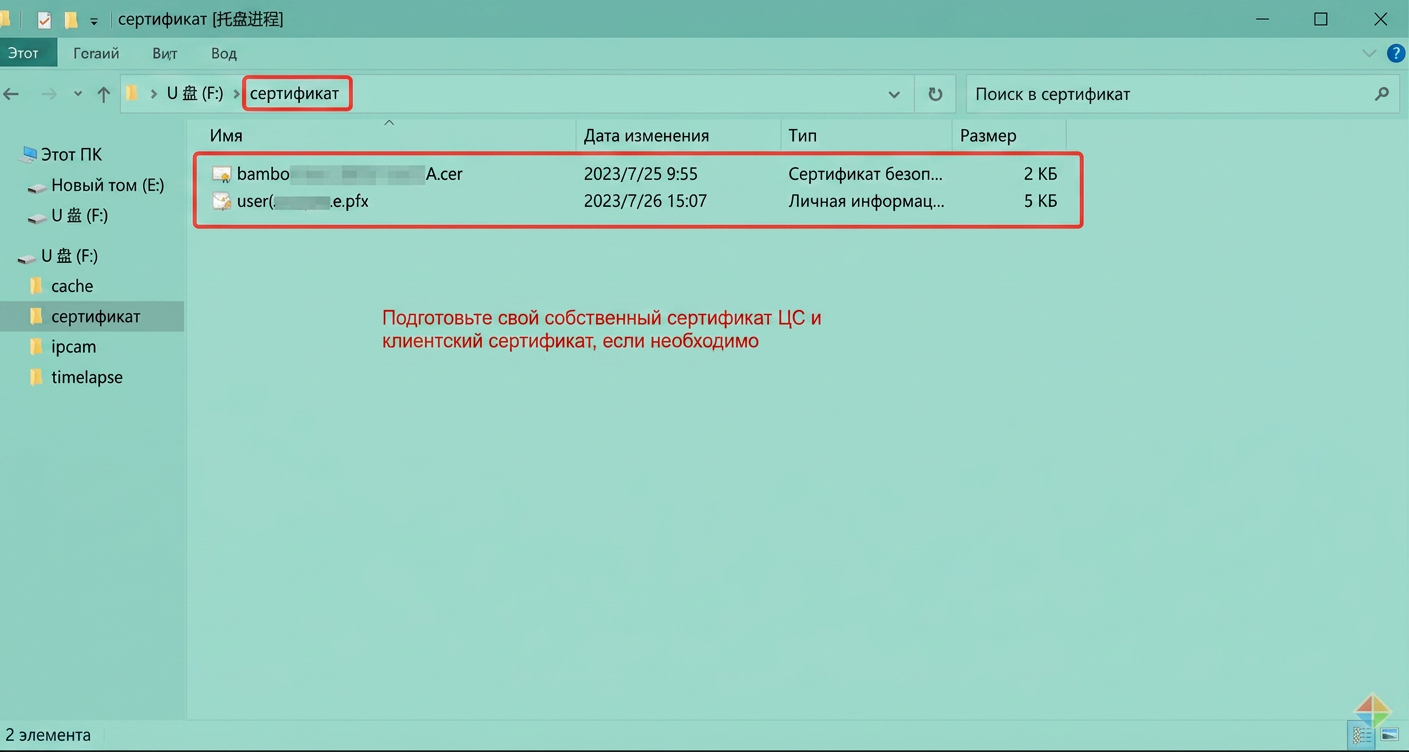

4. Копирование файлов на USB для принтера


   Скопируйте оба файла в каталог /certificate USB-флеш-накопителя:

• Ваш клиентский сертификат: *.pfx
• Корневой сертификат CA:*.cer

Установка сертификатов на принтер

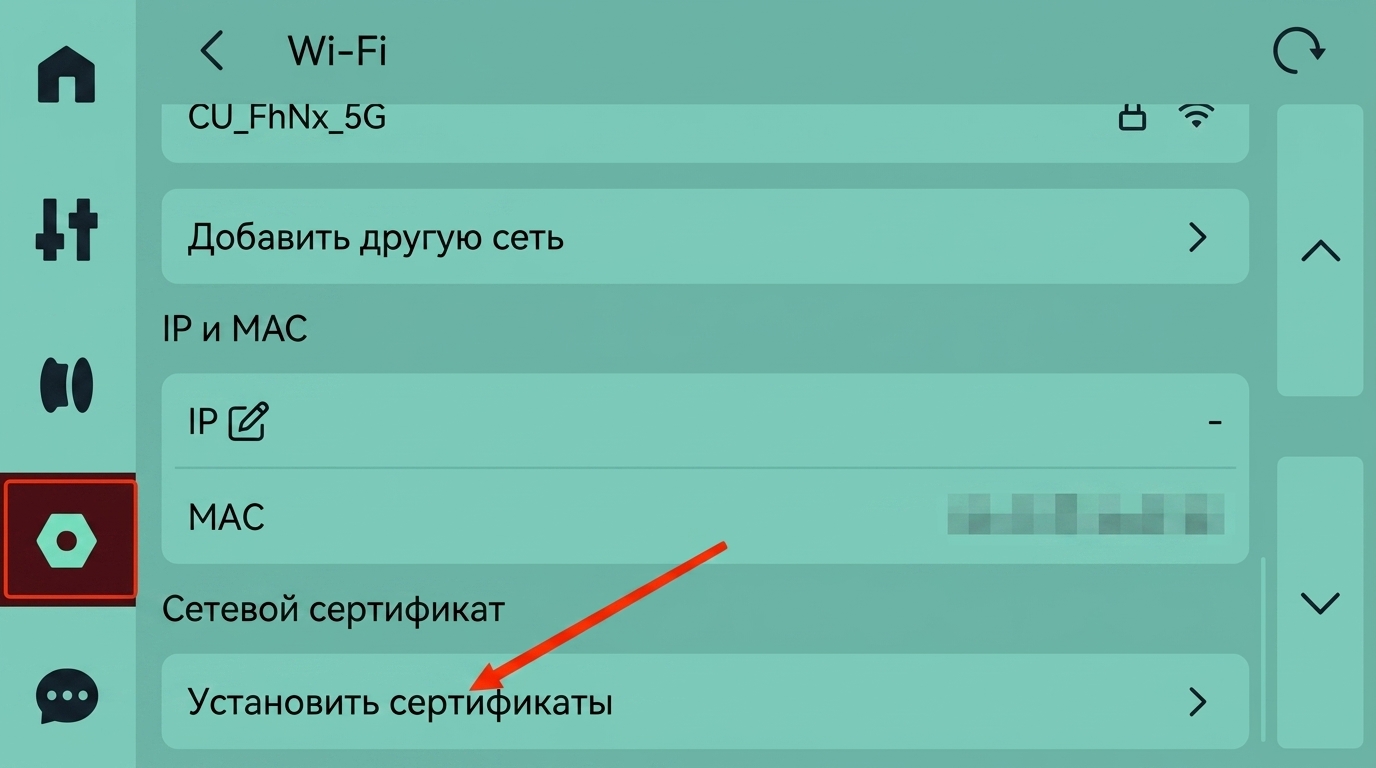

На принтере откройте Настройки и перейдите в Настройки Wi-Fi, затем нажмите Установить сертификаты.

Выберите подготовленный .pfx клиентский сертификат > нажмите Установить.

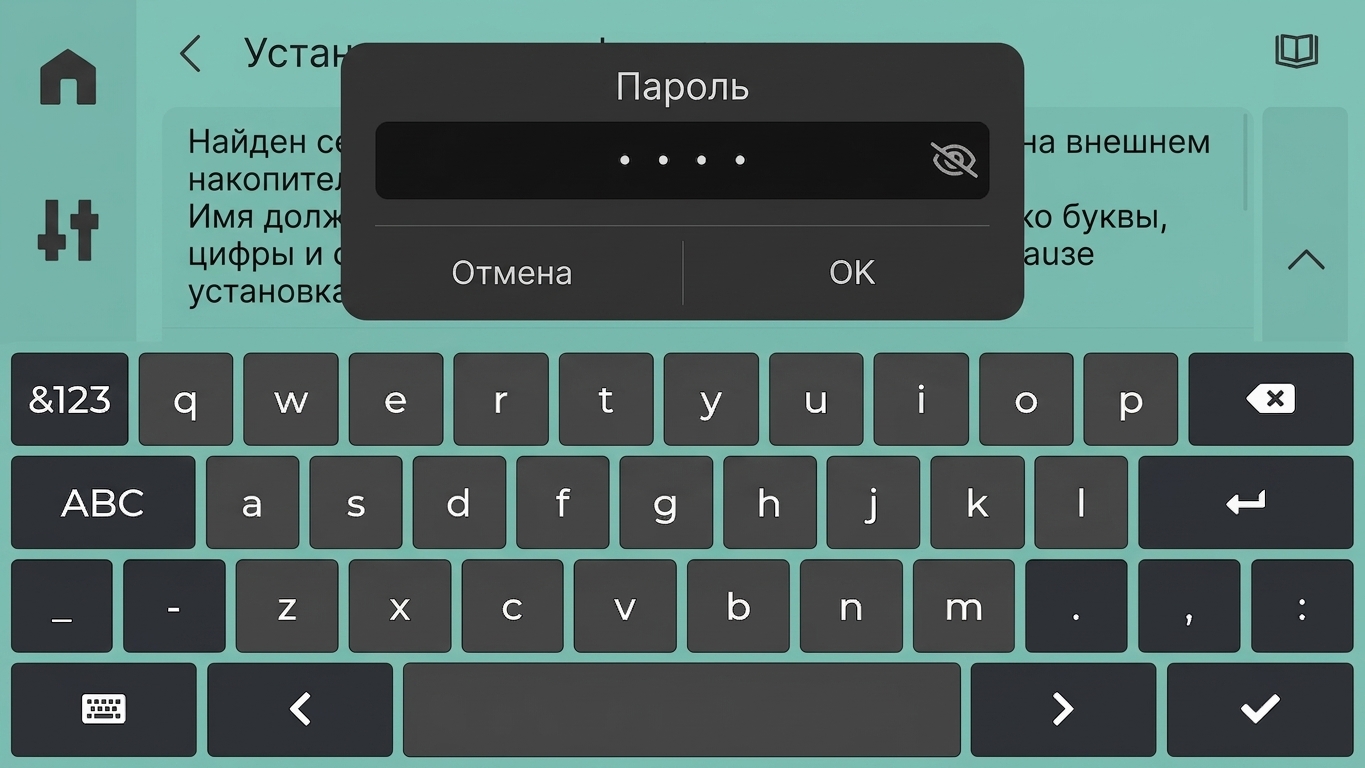

Когда будет запрошено, введите пароль экспорта, который вы установили при экспорте в Windows, затем нажмите ОК.

Сертификат теперь установлен на принтере и доступен для аутентификации корпоративного Wi-Fi.

Удаление сертификата (если необходимо)

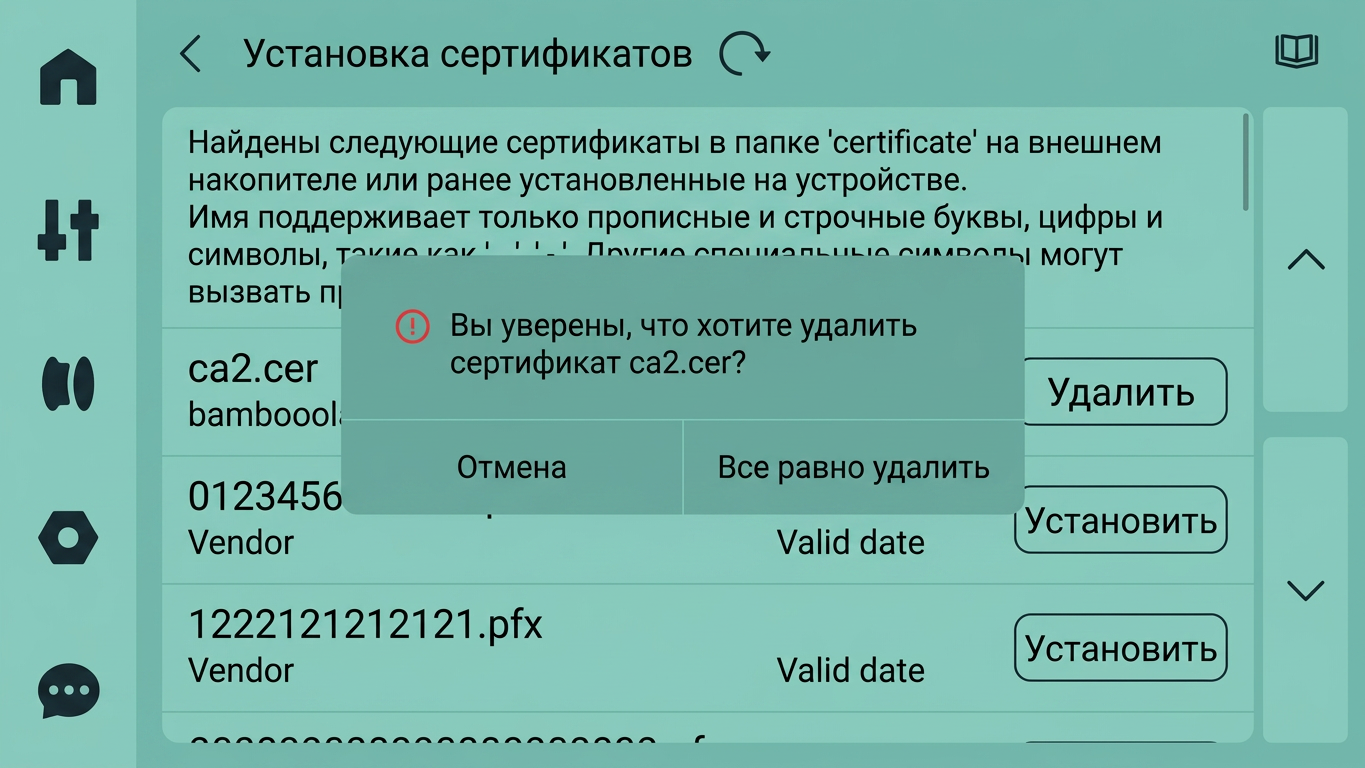

Если вам нужно удалить сертификат позже, вернитесь к «Установить сертификаты», выберите установленный элемент и нажмите Удалить. Подтвердите при запросе.

Подключение к корпоративной сети

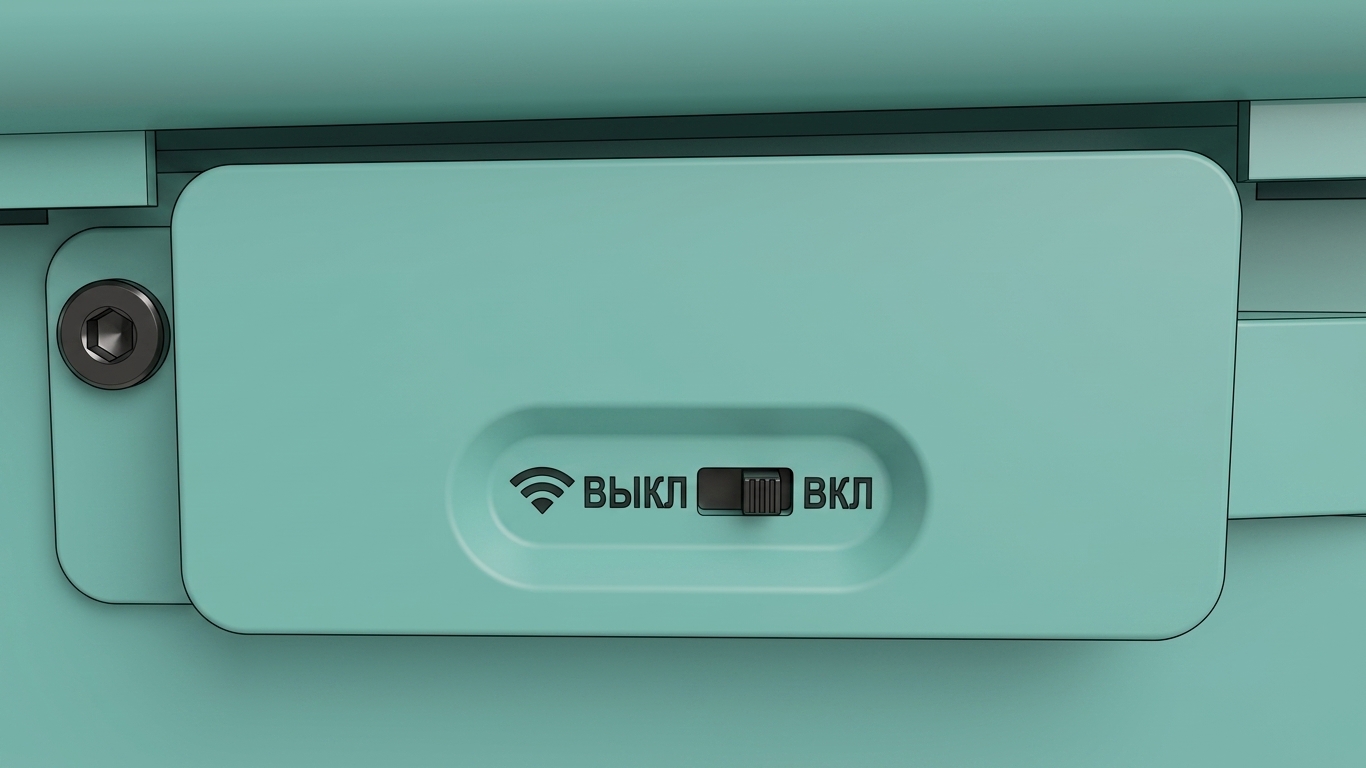

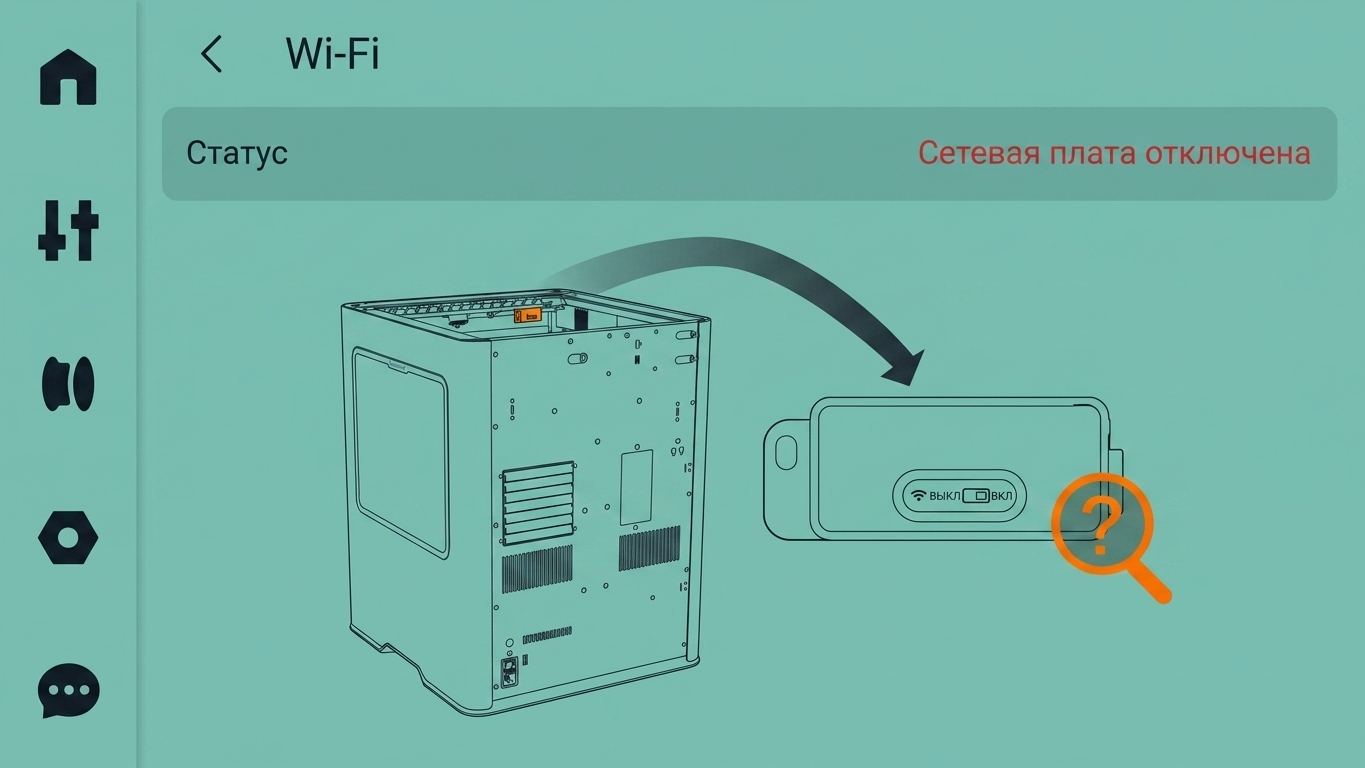

Убедитесь, что аппаратное обеспечение Wi-Fi включено. Включите физический беспроводной переключатель принтера. Если переключатель выключен, сети Wi-Fi не будут обнаружены.

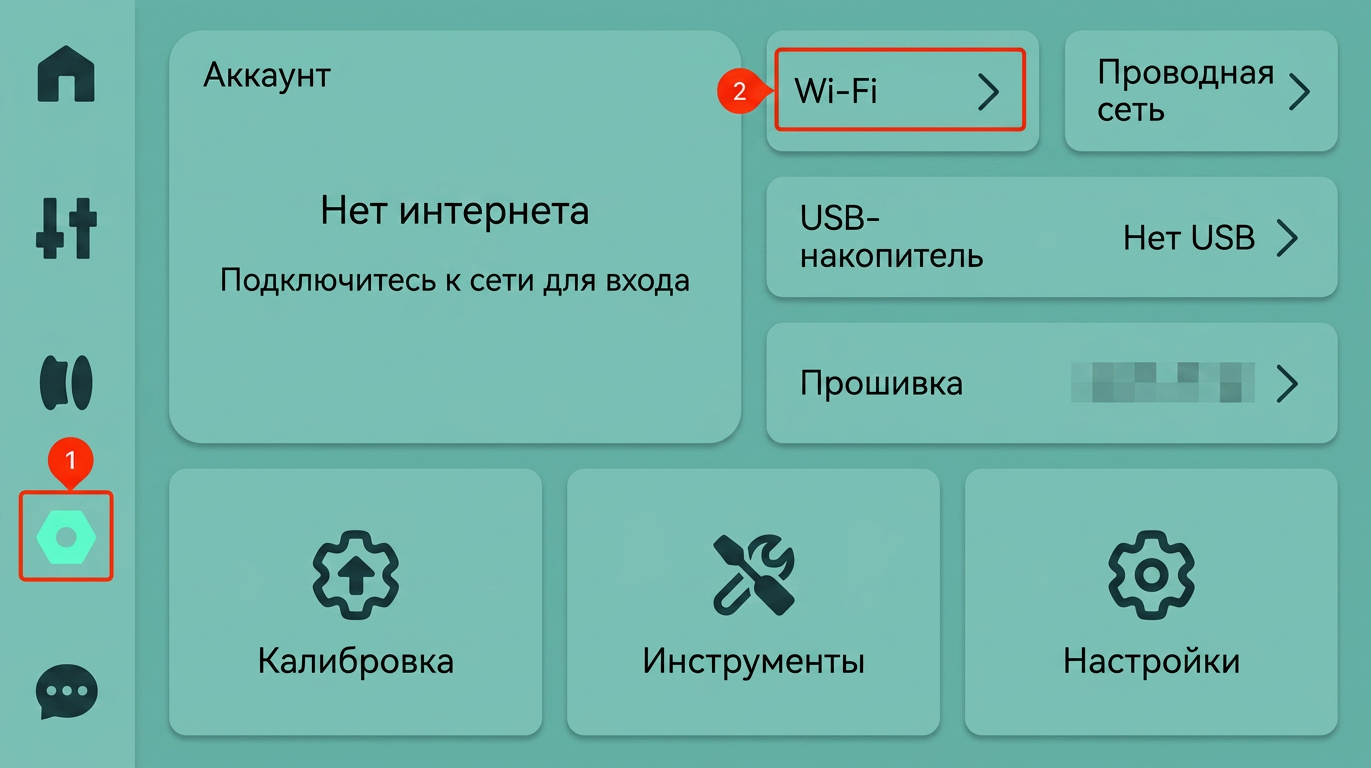

Перейдите в Настройки → Wi-Fi, чтобы просмотреть доступные беспроводные сети.

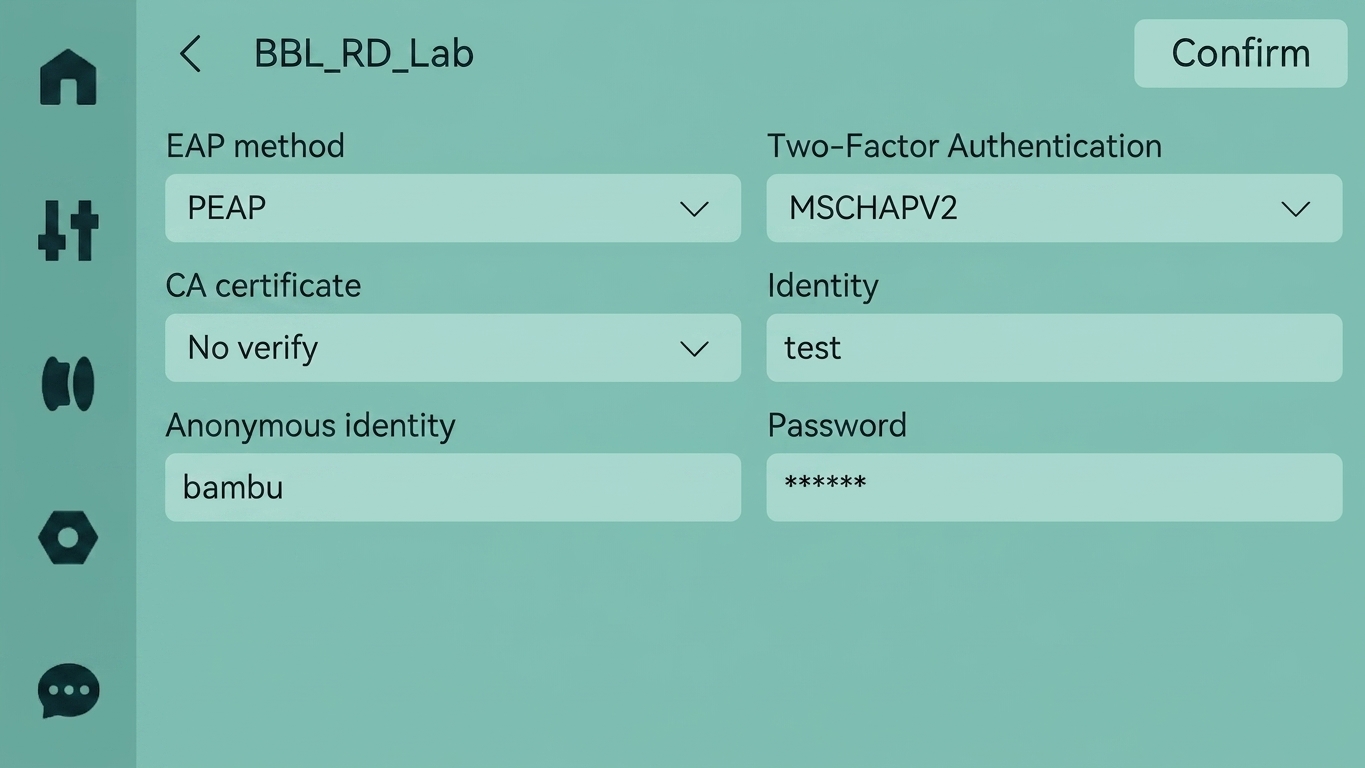

На странице конфигурации корпоративного Wi-Fi заполните поля, требуемые вашей средой (например: Тип аутентификации/EAP, Метод двухфакторной аутентификации, Анонимная личность, Идентификатор, Пароль, Сертификат CA).

Нажмите Подтвердить, чтобы завершить подключение.

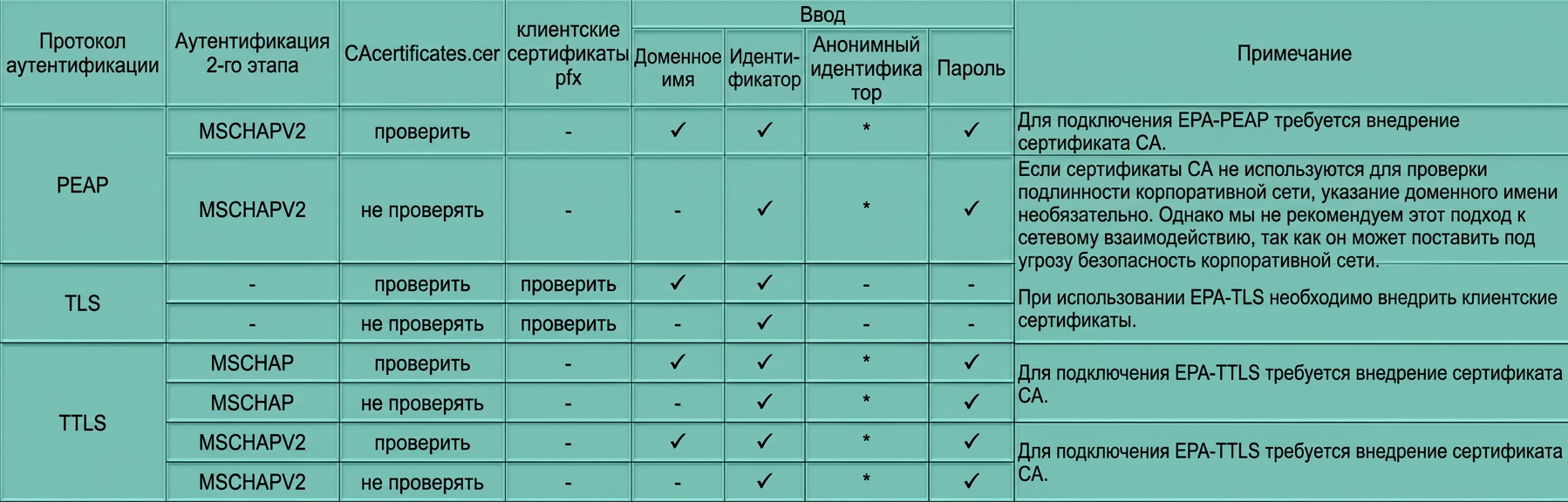

Поддерживаемые методы аутентификации

H2D Pro поддерживает восемь методов сетевой аутентификации. Выберите метод, соответствующий требованиям вашей организации.

2. Настройка сети Wi-Fi

Дружественное напоминание: Перед подключением к Wi-Fi убедитесь, что физический беспроводной переключатель на принтере включен. Если он выключен, принтер не обнаружит никаких сетей Wi-Fi. Этот тип сети не требует никаких сертификатов аутентификации или корпоративных учетных данных.

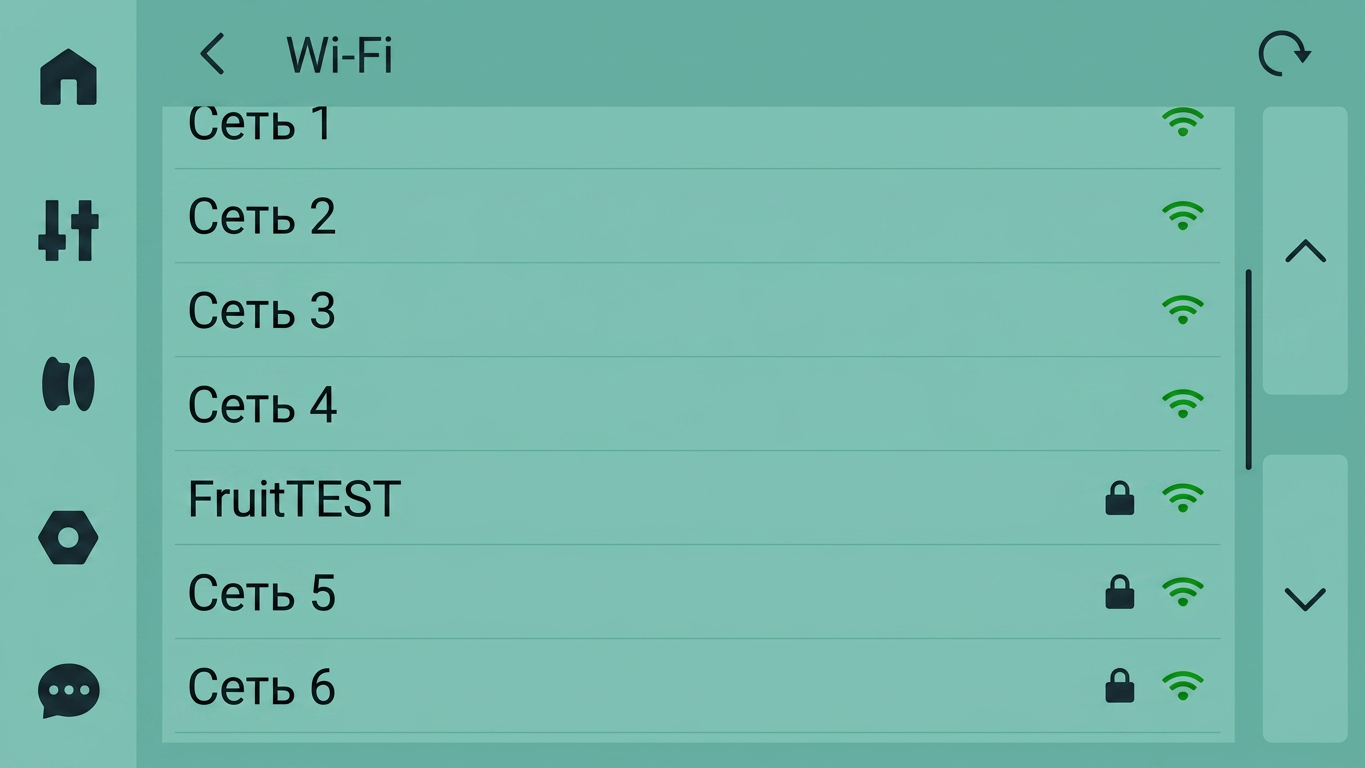

На странице Настройки принтера нажмите Wi-Fi, чтобы получить доступ к доступным беспроводным сетям.

Выберите свою Сеть, введите пароль сети и подтвердите, чтобы установить подключение.

Когда пароль принят, принтер устанавливает успешное сетевое подключение.

3. Настройка проводной сети

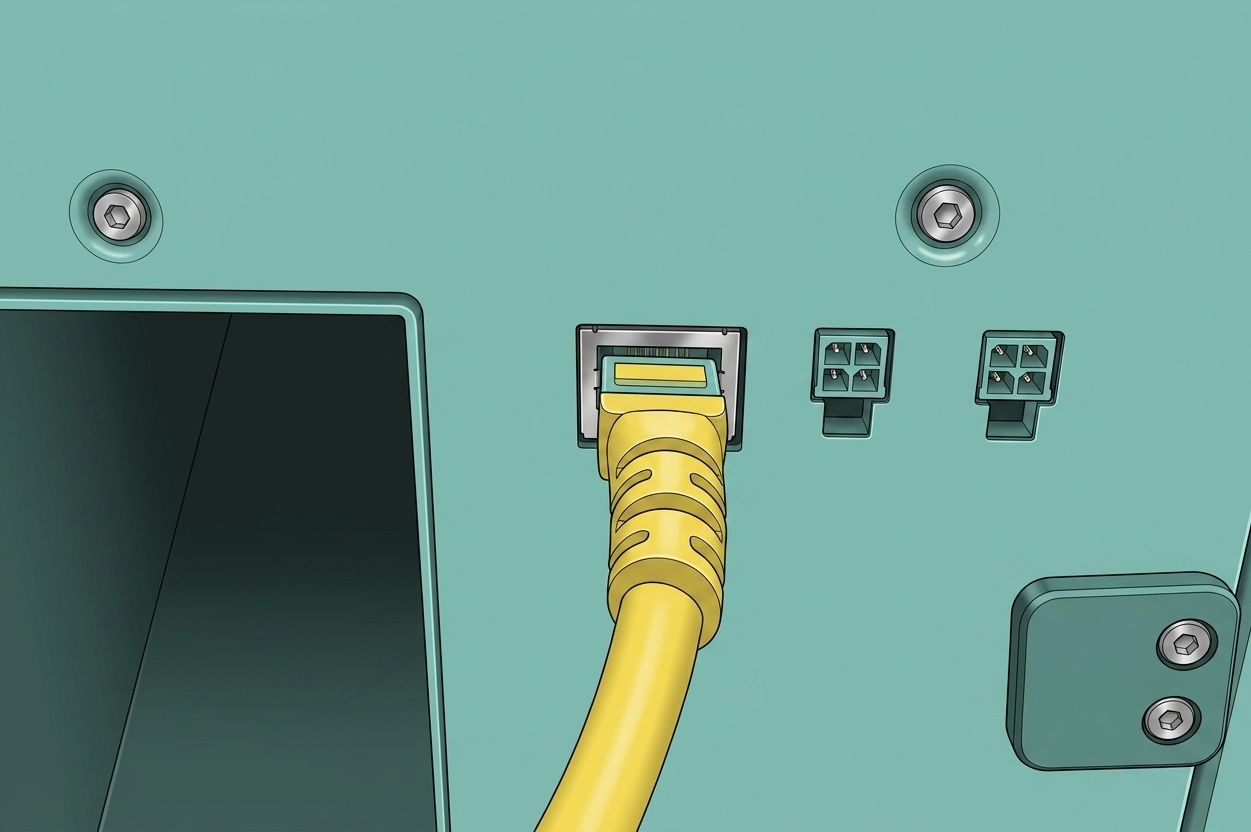

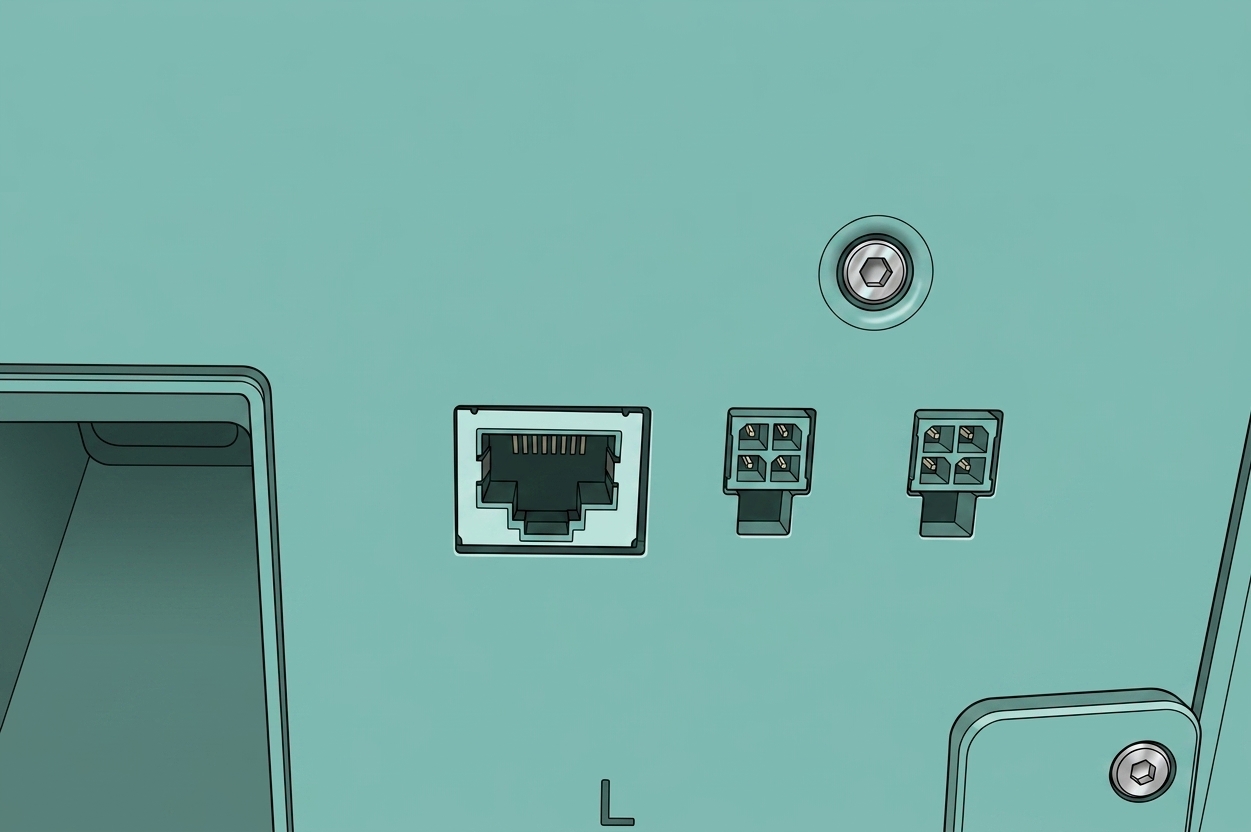

Согласно изображению ниже, подключите кабель Ethernet к порту Ethernet принтера. Принтер автоматически попытается подключиться к сети.

Проверить статус

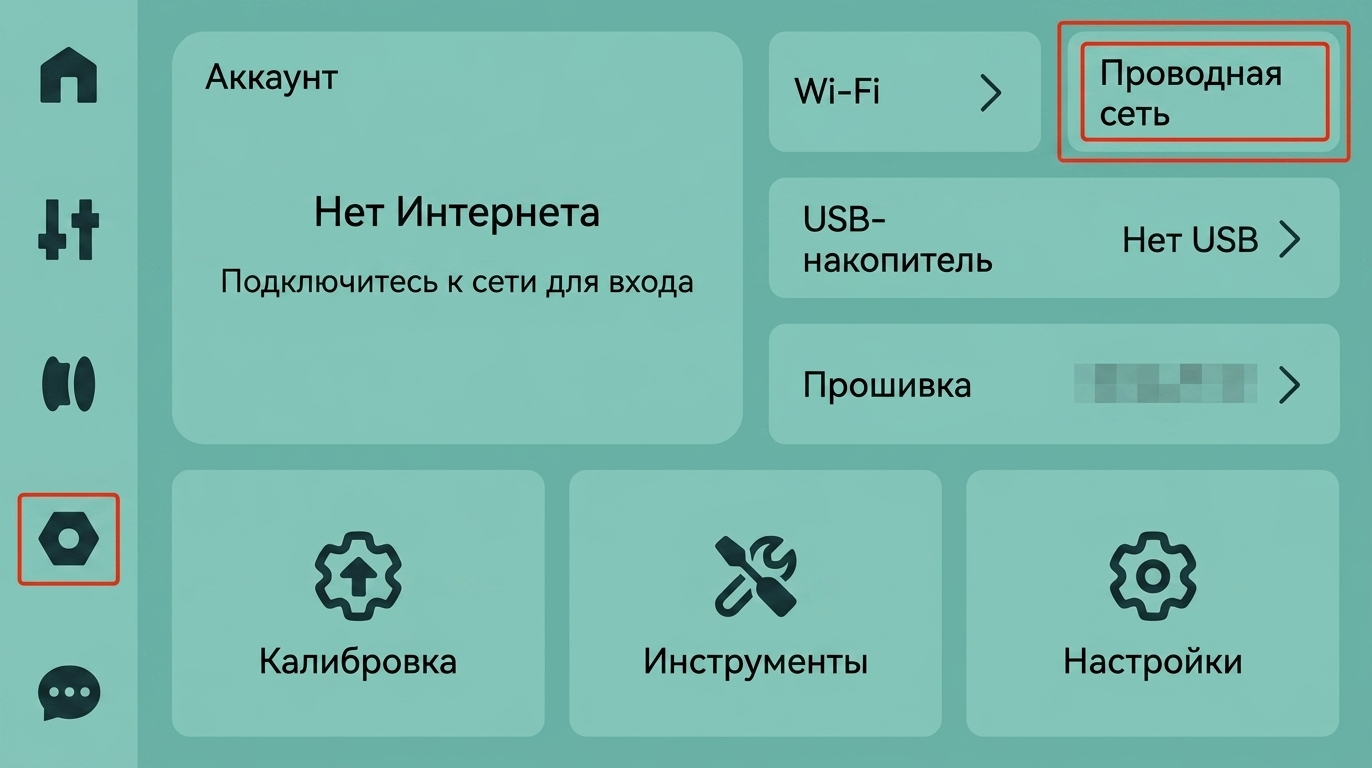

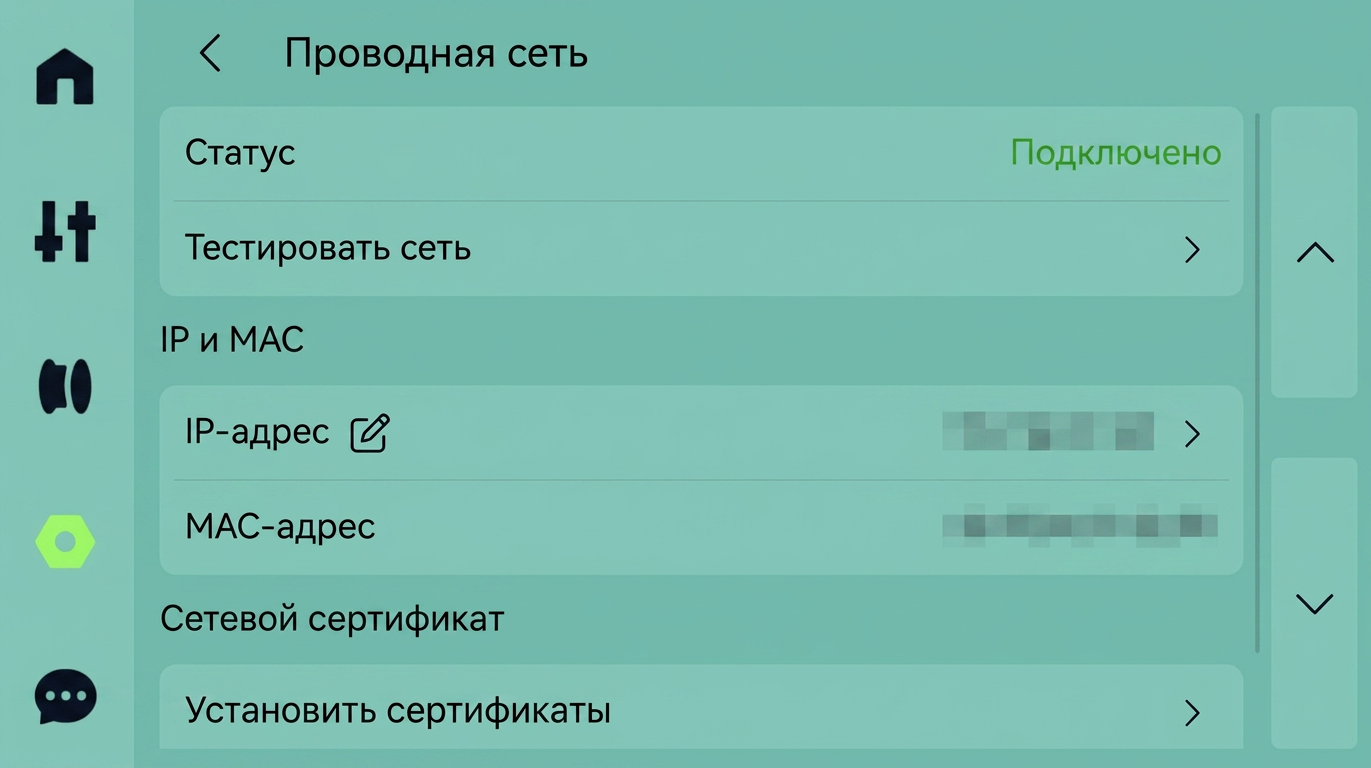

Откройте Настройки > Проводная сеть и проверьте Статус. Если отображается Подключено, сетевое подключение успешно.

Примечание: H2D Pro может использовать Wi-Fi и проводное подключение одновременно, при этом проводная сеть имеет приоритет.

Руководство по настройке IP и другой сетевой информации

И проводные, и беспроводные подключения поддерживают настройку IP и другой сетевой информации. Методы настройки в целом одинаковы.
Ниже приведен пример проводной конфигурации.

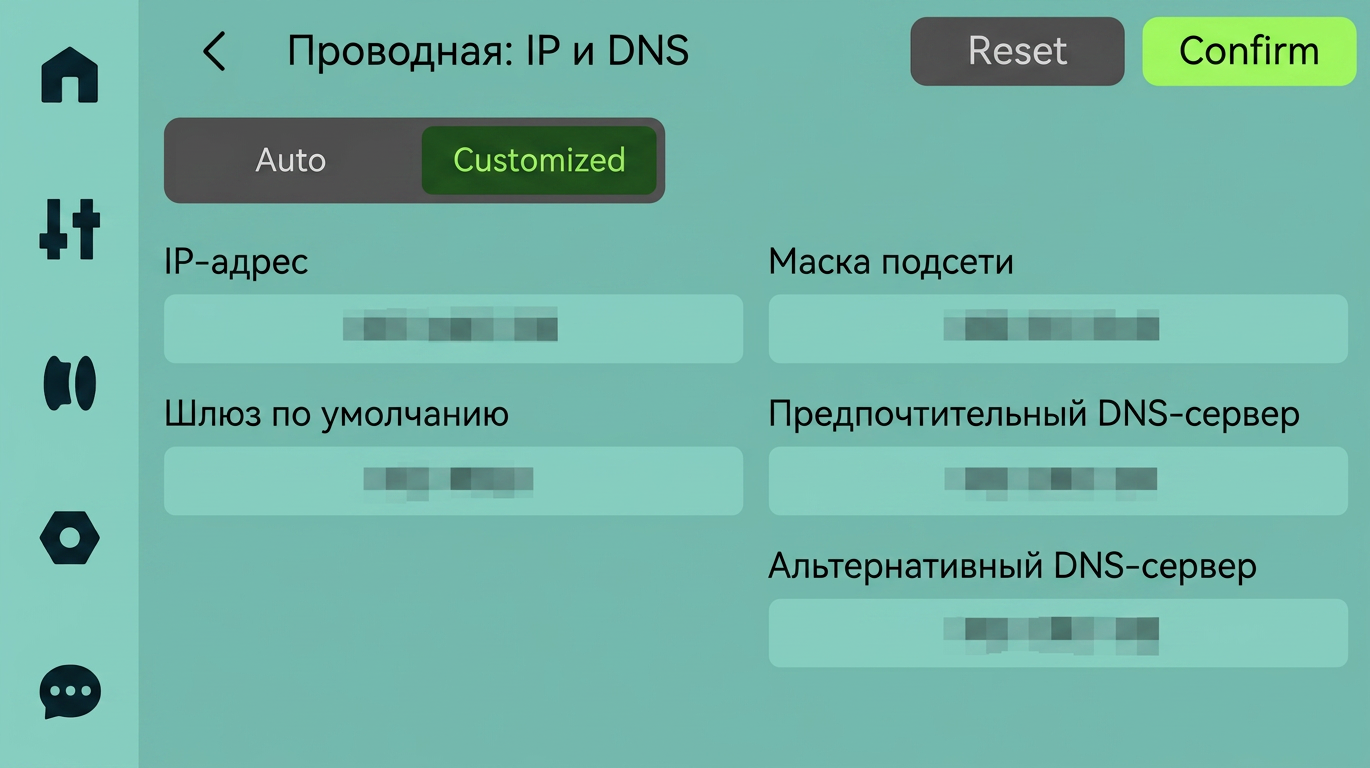

Шаг 1: Открыть Изменить

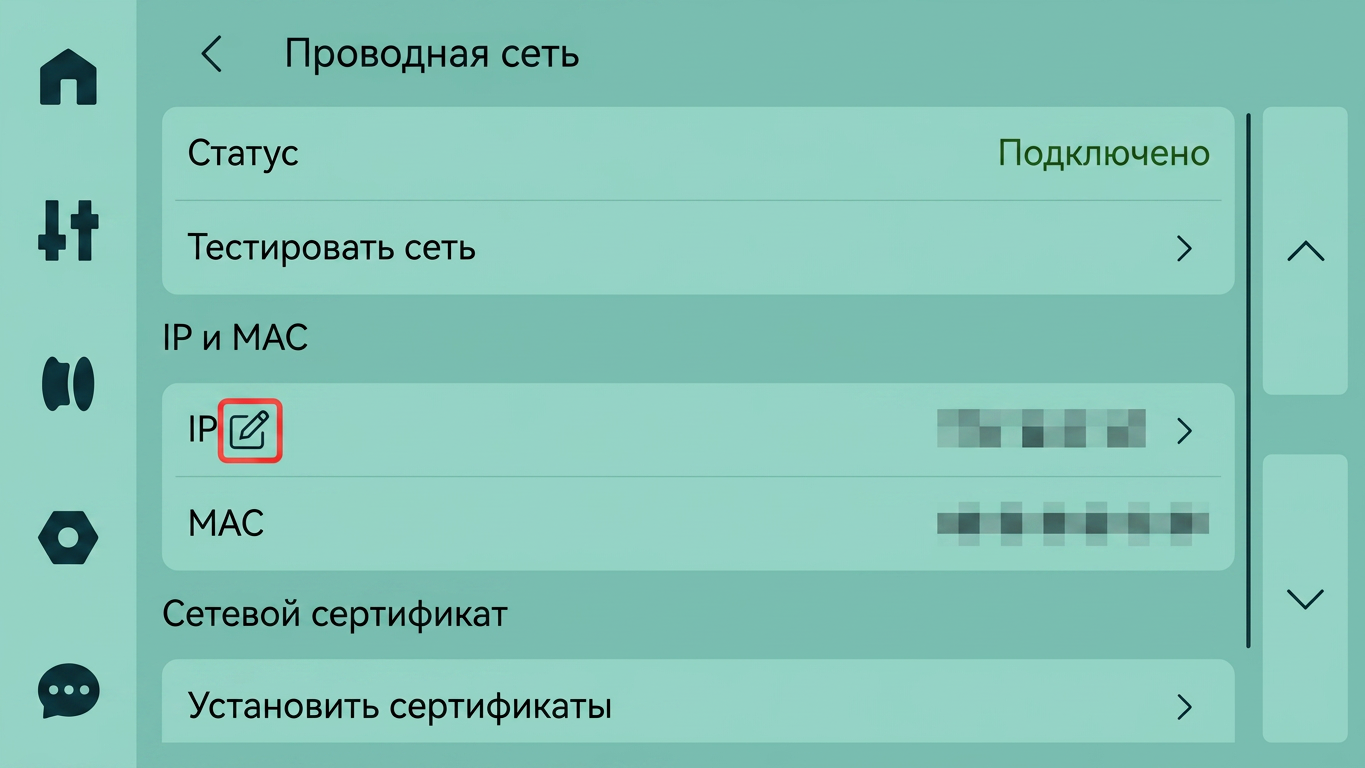

В Настройки > Проводная сеть нажмите Изменить рядом с IP-адресом, чтобы перейти к настройке. Это откроет страницу Пользовательский/Ручной (по умолчанию Автоматический режим).

Шаг 2: Настроить и подтвердить

Выберите Пользовательский и измените сетевые настройки в соответствии с вашими требованиями, затем нажмите Подтвердить.
