Примечание: На этой странице в качестве примера используется принтер H2D. Функции точно такие же для H2S и H2C.
Функциональное описание
Для обеспечения безопасности лазерного модуля и снижения рисков возгорания принтер H2D интегрирует систему обнаружения пламени со следующими функциями:
-
Время обнаружения: Автоматически активируется при начале лазерной задачи и поддерживает непрерывный мониторинг до завершения задачи.
-
Протокол оповещения: Запускает пожарную тревогу при обнаружении признаков пламени, включая звуковые сигналы (через зуммер) и визуальные предупреждения (всплывающие уведомления), побуждая к немедленному вмешательству пользователя.
-
Механизмы безопасности:
-
Мгновенно отключает активные системы помощи воздушного потока, вентиляции и вентиляторы для предотвращения распространения огня.
-
Автоматически перемещает лазерный модуль в заднюю левую безопасную зону для предотвращения термического повреждения.
-
Принцип работы
Камера принтера H2D оснащена несколькими инфракрасными/температурными датчиками, которые непрерывно собирают данные о ИК-излучении и температуре в реальном времени. Эти датчики в сочетании с системой камеры прямого просмотра для анализа признаков изображений образуют систему обнаружения пламени, предназначенную для обеспечения надежности и точности обнаружения. Подробные характеристики датчиков приведены ниже:

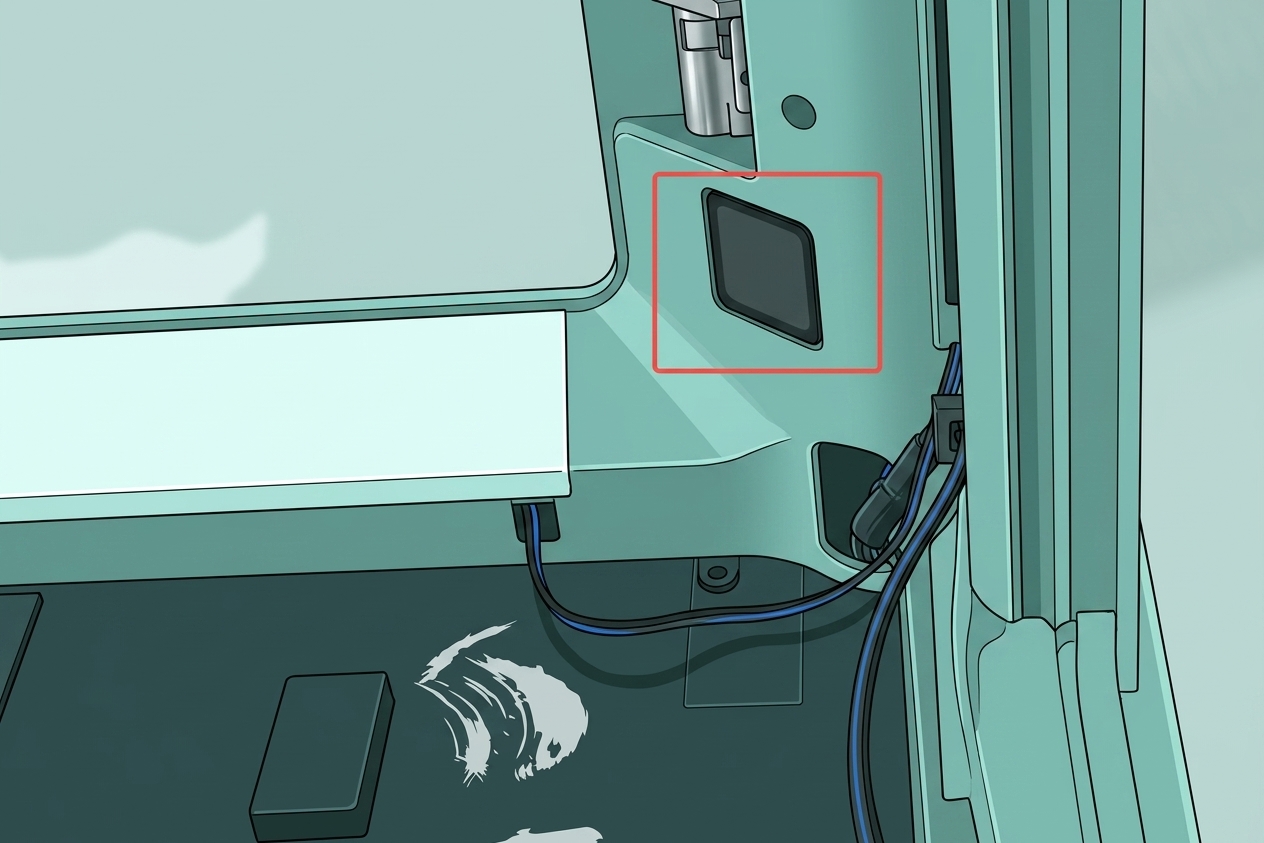

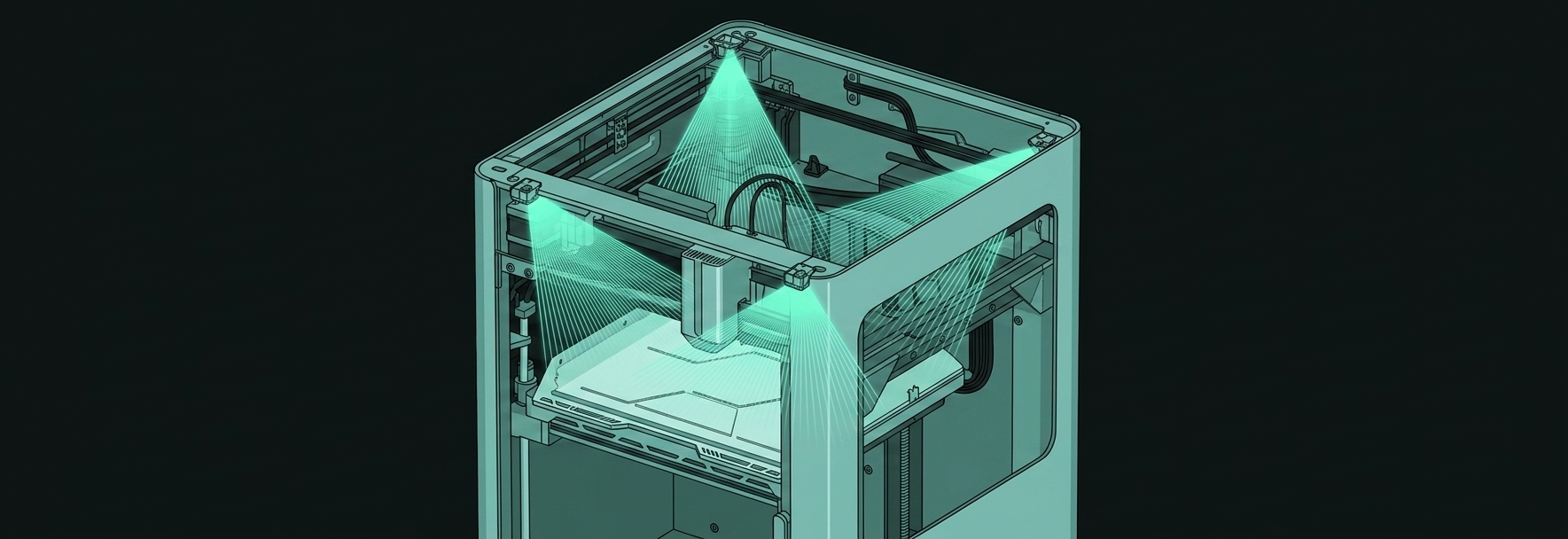

1. Инфракрасный датчик камеры
Расположен в верхних углах камеры (см. схему ниже), непрерывно мониторит инфракрасные сигналы.

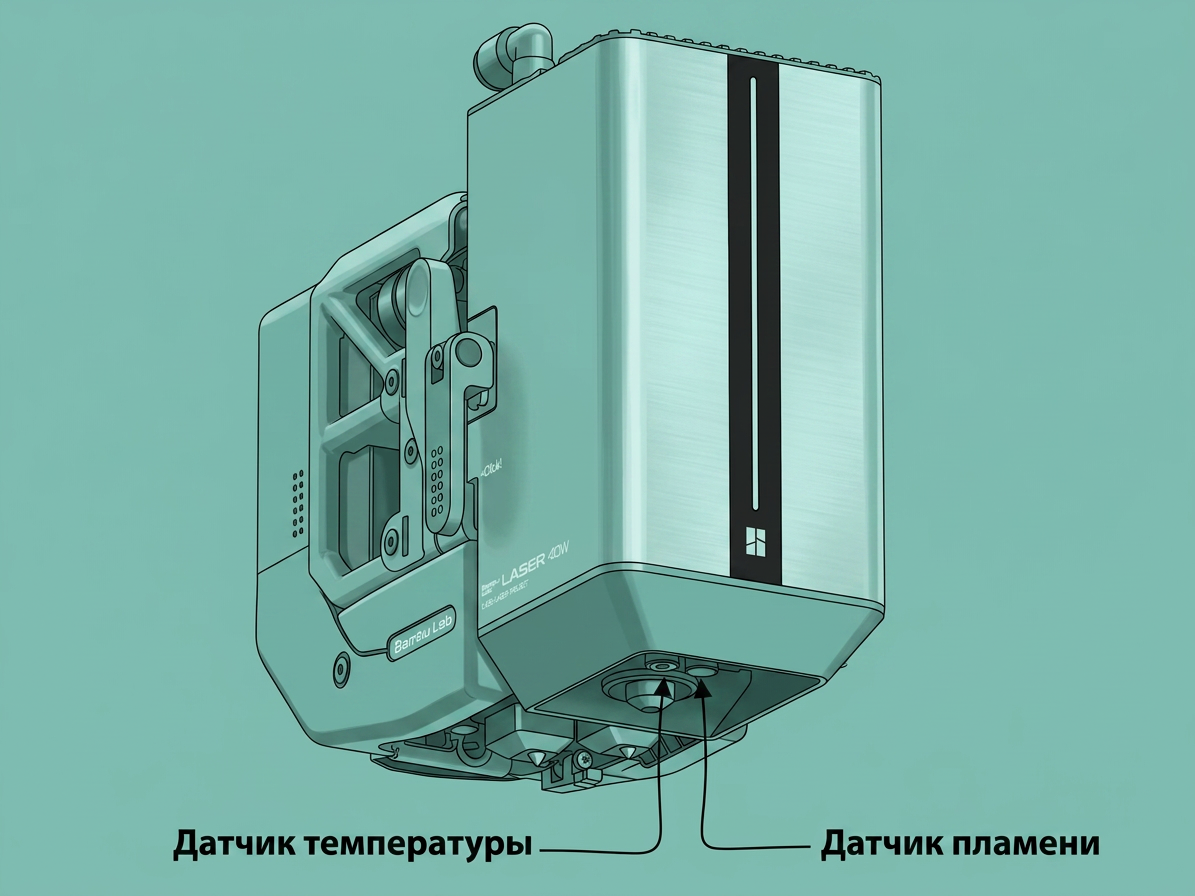

2. Датчик лазерного модуля
Лазерный модуль оснащен датчиком температуры и датчиком пламени, расположенными в нижней части лазерного модуля (см. схему ниже), оценивающими возникновение пожара путем мониторинга инфракрасных сигналов и температуры в реальном времени.

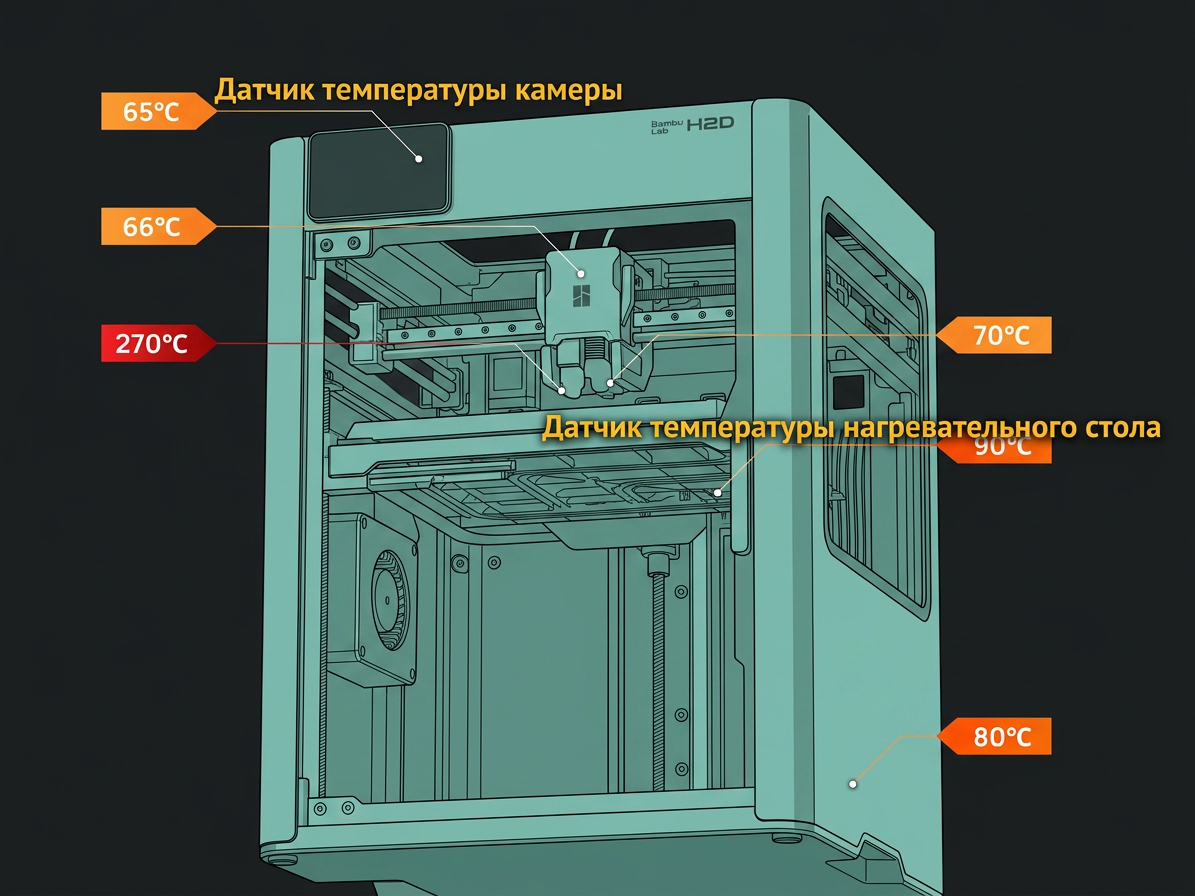

3. Датчик температуры камеры
Внутри камеры находятся датчик температуры камеры и датчик температуры нагревательного стола, служащие датчиками температуры для обнаружения пламени во время лазерной обработки для помощи в мониторинге пожара.

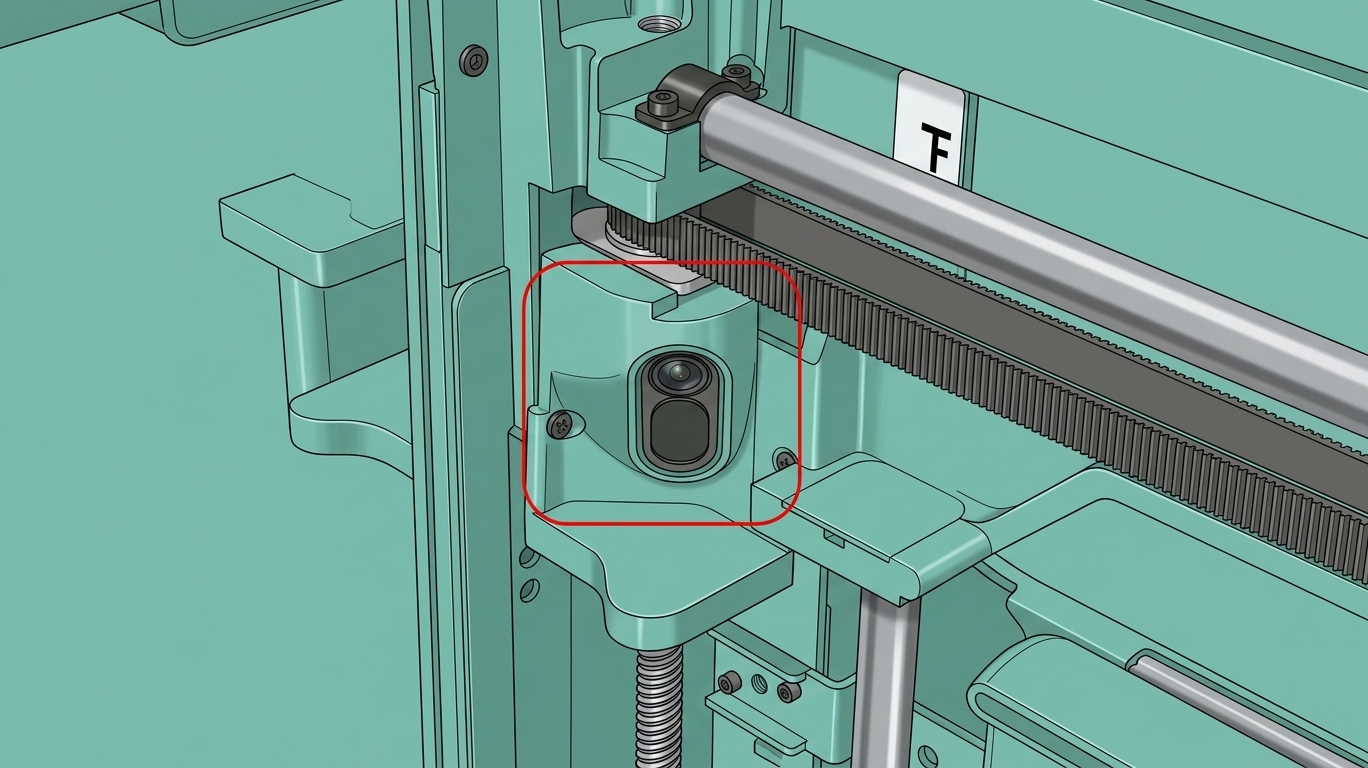

4. Камера прямого просмотра
Установленная сбоку камера прямого просмотра захватывает обработку в реальном времени внутри корпуса, используя алгоритмы ИИ для анализа признаков изображений для обнаружения пожара.
 |
 |
Как предотвратить пожары
-
Во время лазерной обработки операторы должны оставаться рядом с принтером, поддерживая мониторинг в реальном времени до завершения задачи обработки, чтобы оперативно реагировать на любые обстоятельства.
-
При обработке незнакомыми материалами необходимо контролировать условия в корпусе. Неофициальные материалы с неопределенной воспламеняемостью следует избегать, чтобы предотвратить пожары, вызванные неправильными настройками.
-
Будьте осторожны при настройке чрезмерно высоких параметров мощности обработки. Рекомендуется использовать рекомендуемые официальные параметры для обработки. При настройке пользовательских параметров старайтесь избегать комбинаций высокой мощности лазера и низкой скорости движения.
-

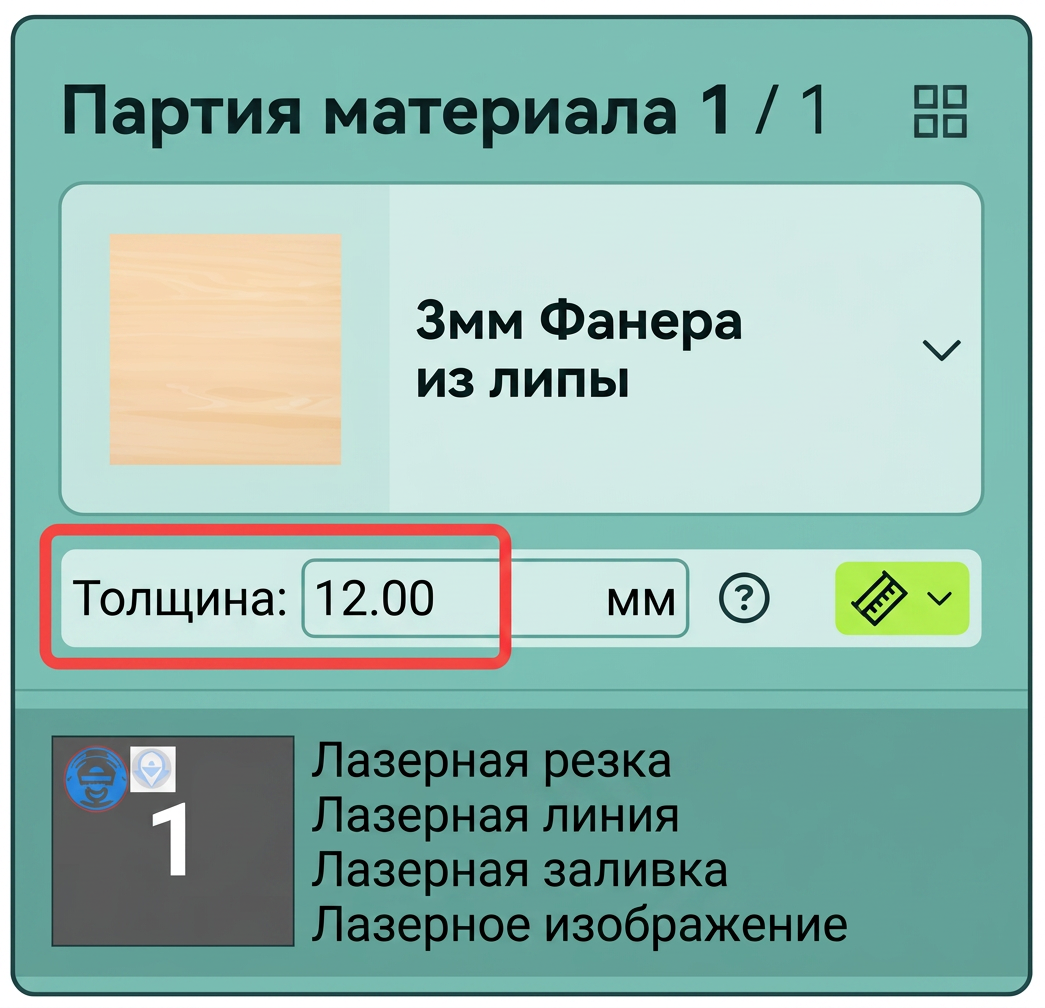

Убедитесь, что предустановленная толщина материала находится в разумном диапазоне. Значительные отклонения в предустановках толщины материала могут привести к отклонению фокуса лазера во время обработки, что потенциально может привести к возгоранию поверхности. Для получения информации о функции измерения толщины материала обратитесь к Вики: Измерение толщины материала.
-

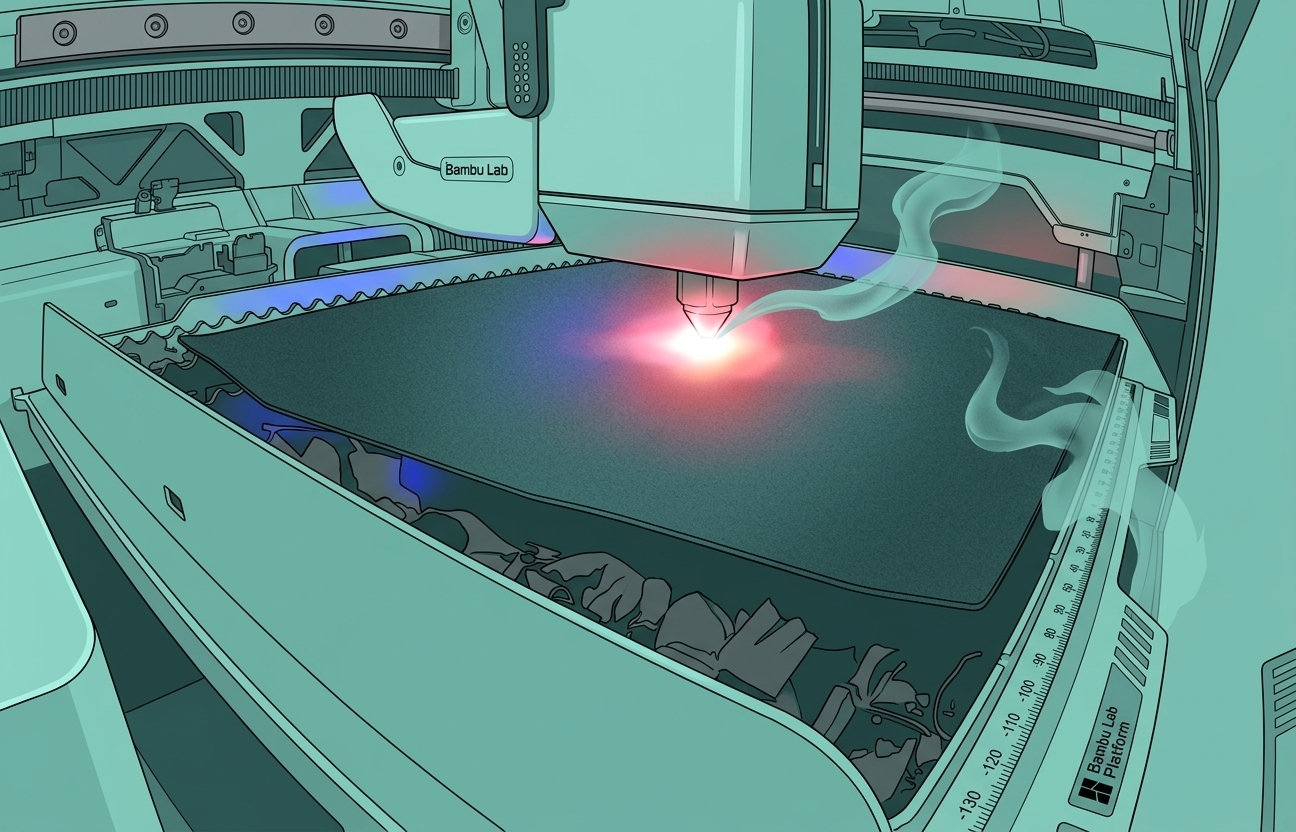

Перед обработкой очистите лазерную платформу. Остатки материалов и масла на платформе значительно увеличивают риск возгорания. Перед началом задачи убедитесь, что на платформе не осталось остатков материала или масляных следов от предыдущей задачи.
-
Включите активную воздушную помощь. Это не только улучшает качество гравировки, но и помогает предотвратить риск возгорания из-за накопления тепла при обработке определенных материалов.
-
Избегайте резки высушенных деревянных материалов. Неиспользованные деревянные материалы должны храниться герметично. Помимо склонности к возгоранию, сухие деревянные материалы сильно подвержены деформации, что влияет на эффективность лазерной обработки.
Как повысить точность обнаружения
-
Избегайте прямого воздействия интенсивного солнечного света на принтер. Воздействие интенсивного солнечного света может в некоторой степени повлиять на инфракрасные датчики, что потенциально может привести к ложным тревогам пожара или снижению чувствительности обнаружения.
-

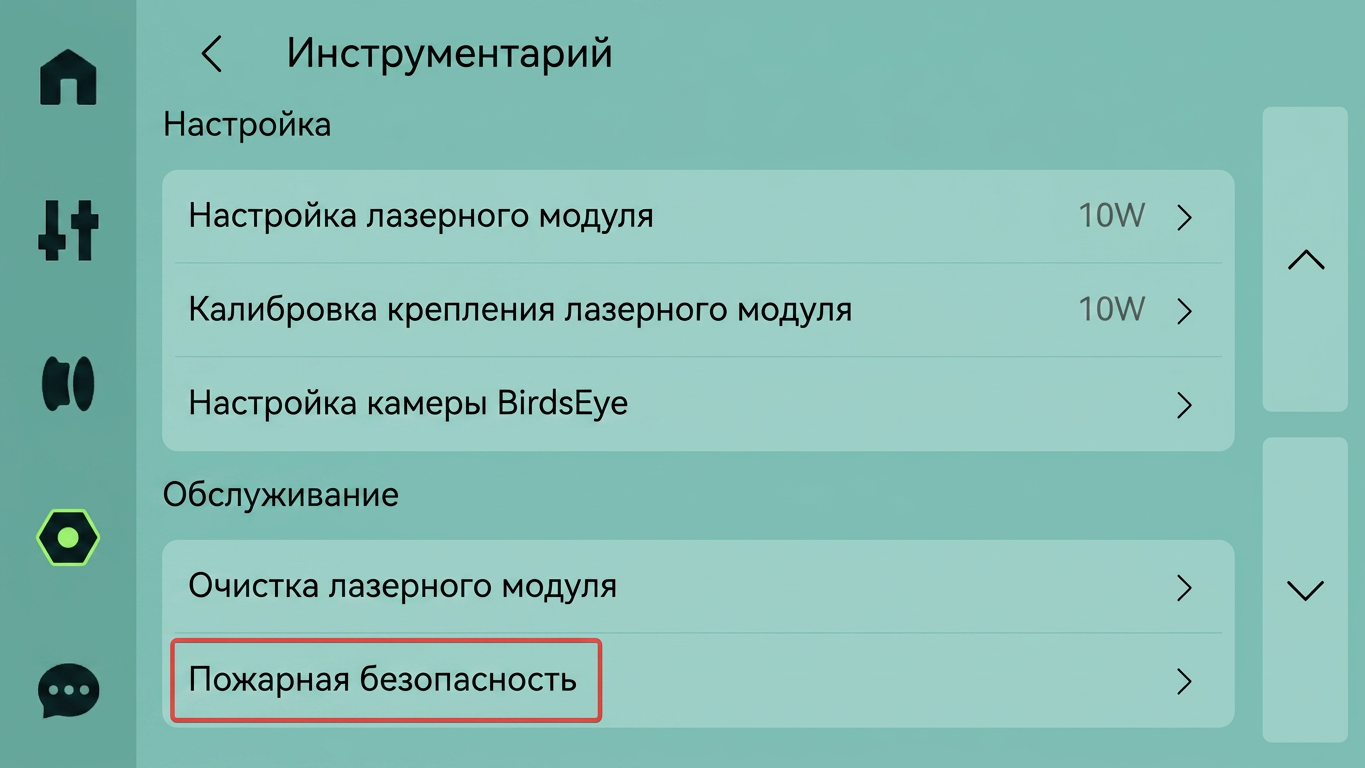

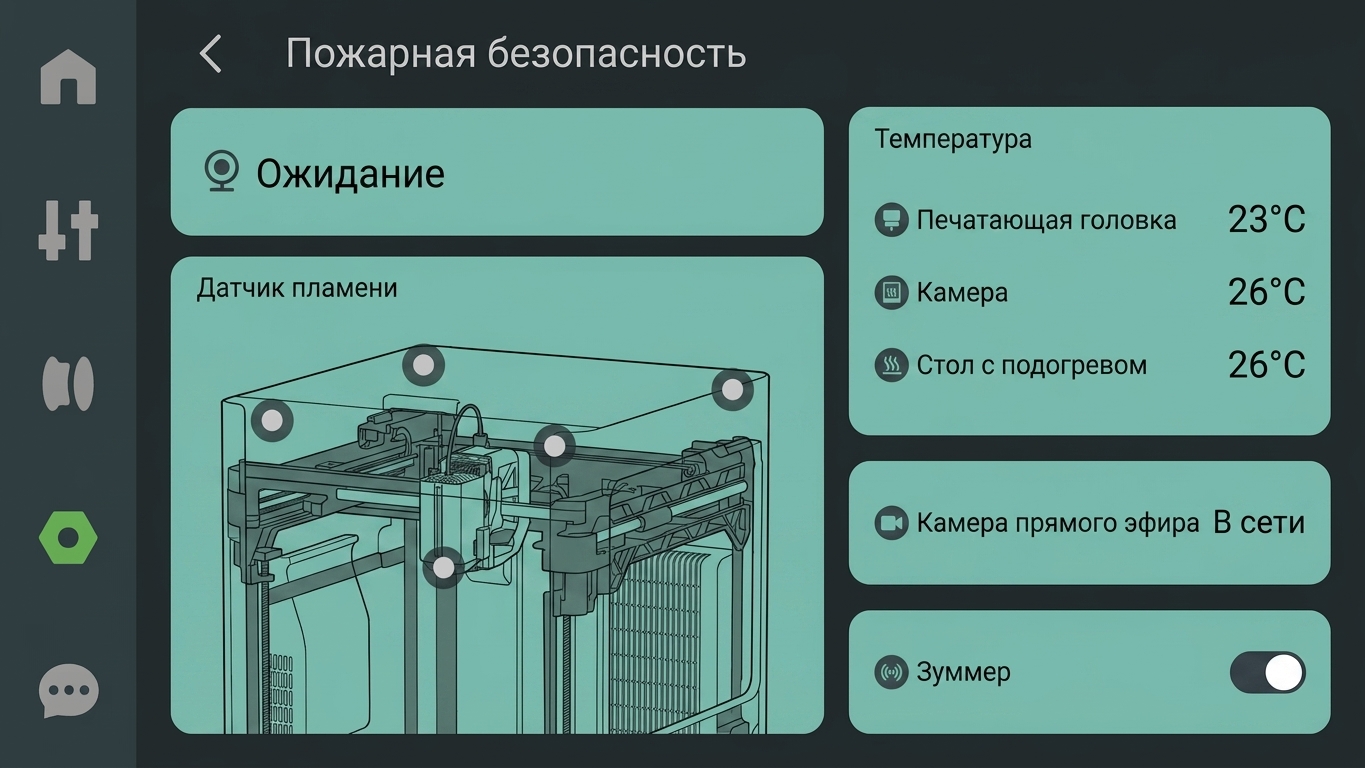

Регулярно проверяйте статус датчиков. Из-за длительной интенсивной лазерной обработки внутренние датчики внутри корпуса могут накапливать дым и пыль, влияя на чувствительность обнаружения. Кроме того, кабели датчиков могут ослабнуть из-за перемещения оборудования или случайных столкновений, вызывая сбои в работе. Пожалуйста, проверьте и протестируйте рабочее состояние каждого датчика в Настройки > Инструменты > Пожарная безопасность принтера.
 |
 |
