Вспомогательный инструмент для модуля резки (Инструмент для удаления лишнего, Скребок, Ролик). Руководство по использованию и сборке

Обзор

Инструменты вспомогательного модуля резки, включающие инструмент для удаления лишнего, скребок и ролик, являются специально разработанными аксессуарами для модуля резки серии Bambu Lab H2. Эти инструменты оптимизируют эффективность рабочего процесса, обеспечивают точную обработку материалов и помогают достичь профессиональных результатов при резке или рисовании.

⚠️ Руководство по использованию и безопасность

• Используйте модуль резки и вспомогательные инструменты только после подтверждения активации всех систем блокировки безопасности и установки всех крышек.
• Никогда не прижимайте материалы вручную во время резки.
• Обращайтесь со всеми лезвиями и острыми аксессуарами осторожно.
• Всегда используйте предоставленную резиновую/защитную крышку лезвия при снятии, установке или хранении лезвия модуля резки.
• Храните собранные инструменты и острые компоненты в недоступном для детей месте.

Инструменты вспомогательного модуля резки

weeding-tool-3d-model.webp"> Инструмент для удаления лишнего Удаляет отходы после резки.

Скребок Поднимает готовые детали или обрезки с коврика.

Ролик Равномерно прижимает материалы к режущему коврику.

Функции инструментов

1. Инструмент для удаления лишнего

• Удаляет приклеенный материал после резки (например, термопереводная пленка, наклейки, тонкие пленки).
• Помогает поднимать и удалять мелкие вырезанные элементы с подложки.
• Полезен для детализированных проектов, букв и a>сложной работы с наклейками.
  Скачать/распечатать модель и инструкции по сборке

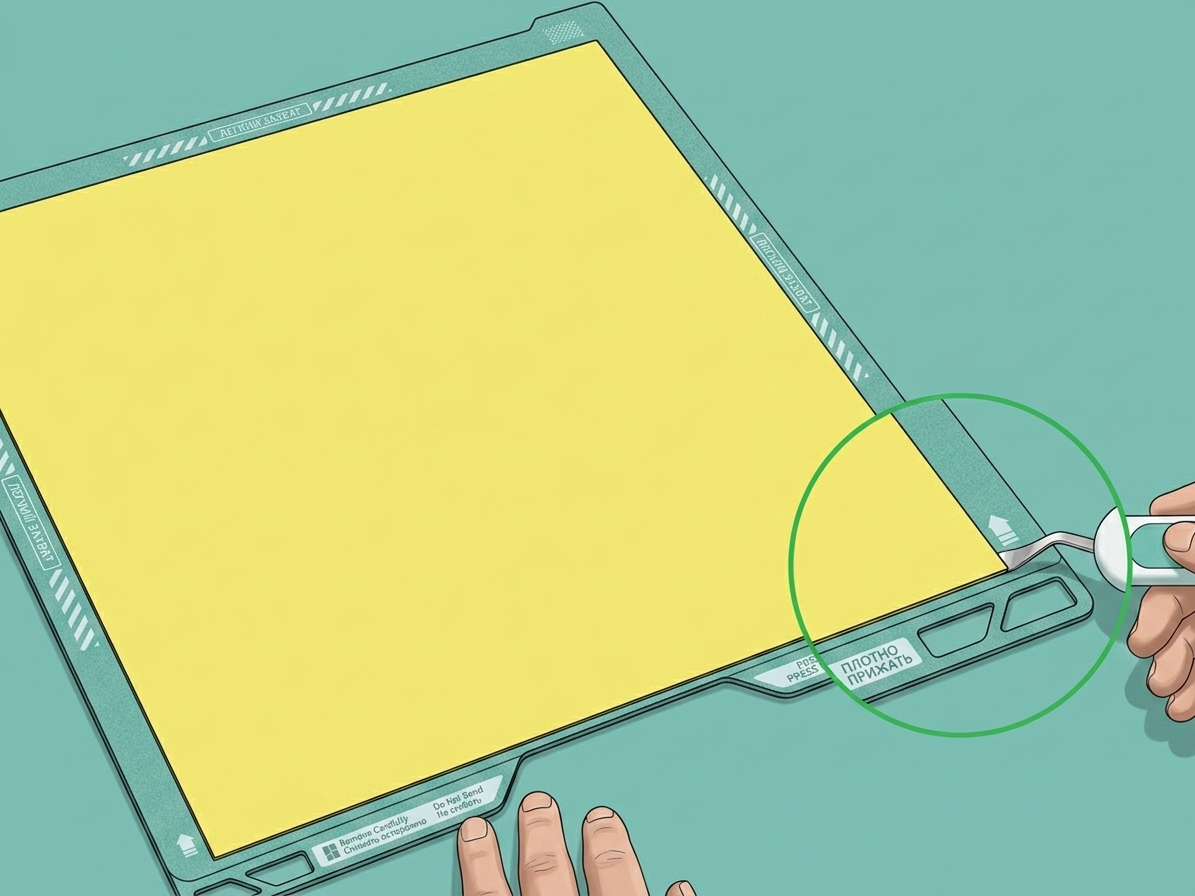

1.1. Руководство по использованию

• Идеально подходит для удаления небольших внутренних частей (например, центров букв, детализированных наклеек).
• Для материалов с клеевым слоем аккуратно прокручивайте инструмент под упорными краями.
• Регулярно очищайте наконечник, чтобы предотвратить накопление клея.

1.2. Инструкции по сборке

Необходимые инструменты/компоненты:

1. 1× Металлический наконечник для удаления лишнего
2. 1× 3D-печатная рукоятка (2 половинки)
3. 3× маленькие винты (входят в комплект с 'Наконечником для удаления лишнего' при покупке в магазине Bambu Lab)

Инструмент для удаления лишнего

Сборка

2. Скребок:

• Помогает удалить оставшийся материал с режущего коврика.
• Снижает риск повреждения коврика при удалении деталей.
• Особенно полезен для плоских, широких или деликатных материалов, которые нельзя удалить путем сгибания печатной платформы.
• Скачать/распечатать модель и инструкции по сборке

2.1. Руководство по использованию

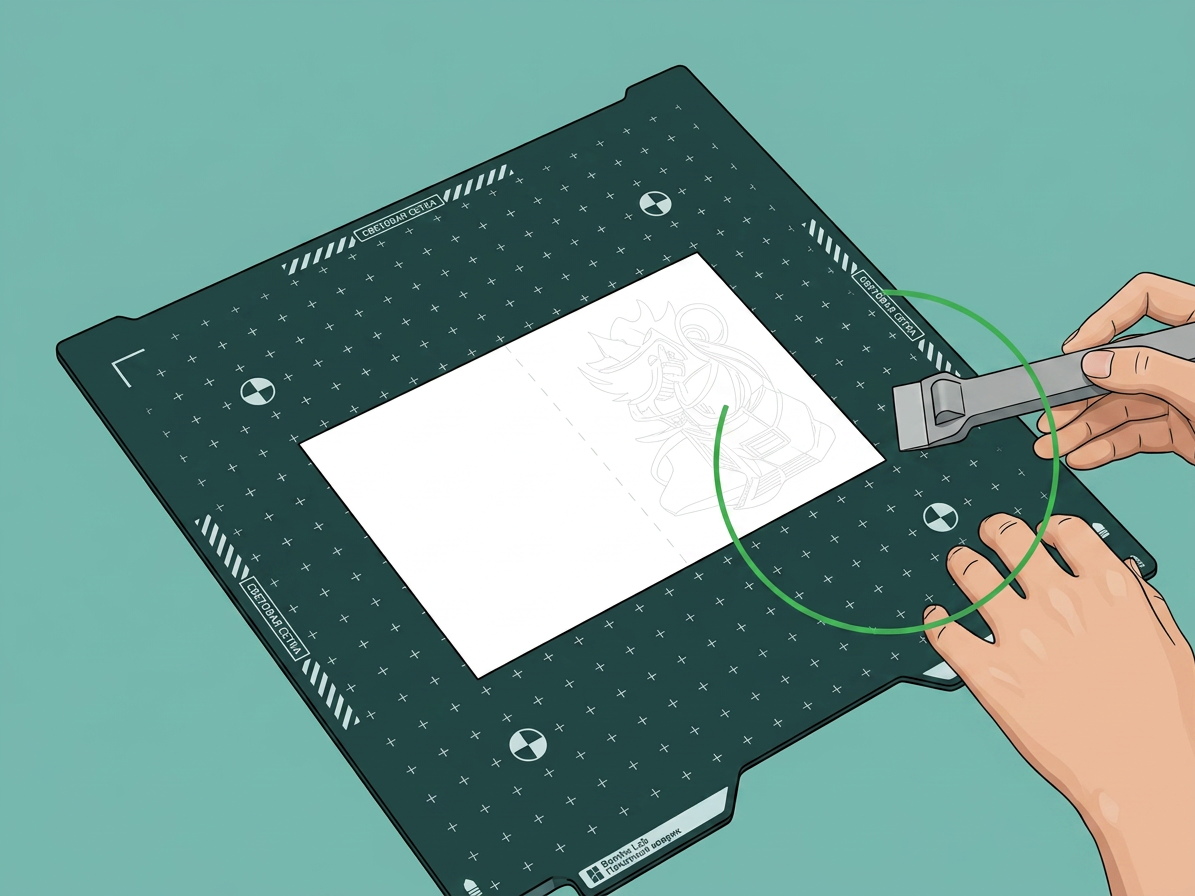

Правильный угол и техника

• Держите скребок под низким углом (примерно 10°–20°) относительно поверхности коврика.
• Держите плоское основание скребка в контакте с ковриком все время.
• Продвигайте скребок вперед под печатью, а не давите вниз.

Как правильно поднимать материал

• Начните с угла или открытого края вырезанной детали.
• Аккуратно вставьте скребок под приподнятую точку.
• Прикладывайте медленное, равномерное давление, сохраняя мелкий угол.
• Продолжайте скользить, пока вся деталь не отойдет от коврика.
• Для больших или широких деталей сначала поднимите небольшой участок, затем работайте по всему краю.

Чего НЕЛЬЗЯ делать

• Не поддевайте вверх, используя скребок как рычаг — это может повредить коврик.
• Не используйте острый металлический край вертикально против клеевой поверхности.
• Не скручивайте скребок под материалом.

2.2. Инструкции по сборке

Необходимые инструменты/компоненты:

1. 2× M2.6*6
2. 1x Лезвие скребка
3. 2x Клеевые магнитные ленты (опционально)

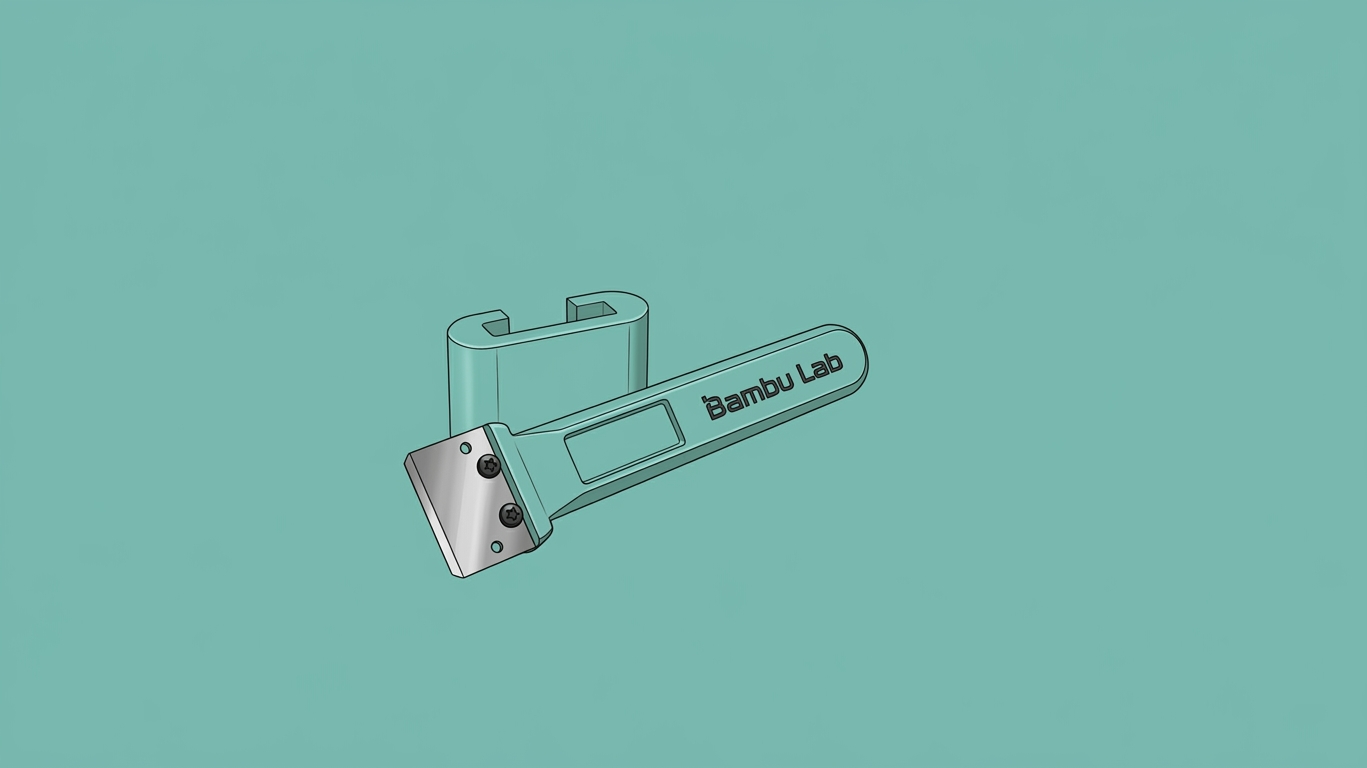

Инструмент скребок

Видео по сборке Смотреть на YouTube

3. Ролик:

• Обеспечивает равномерное прижатие материала и полное прилипание к режущему коврику перед обработкой.
• Помогает предотвратить подъем, смещение или неполную резку, особенно с тонкими, гибкими или многослойными материалами.
• Скачать/распечатать модель и инструкции по сборке

3.1. Руководство по использованию

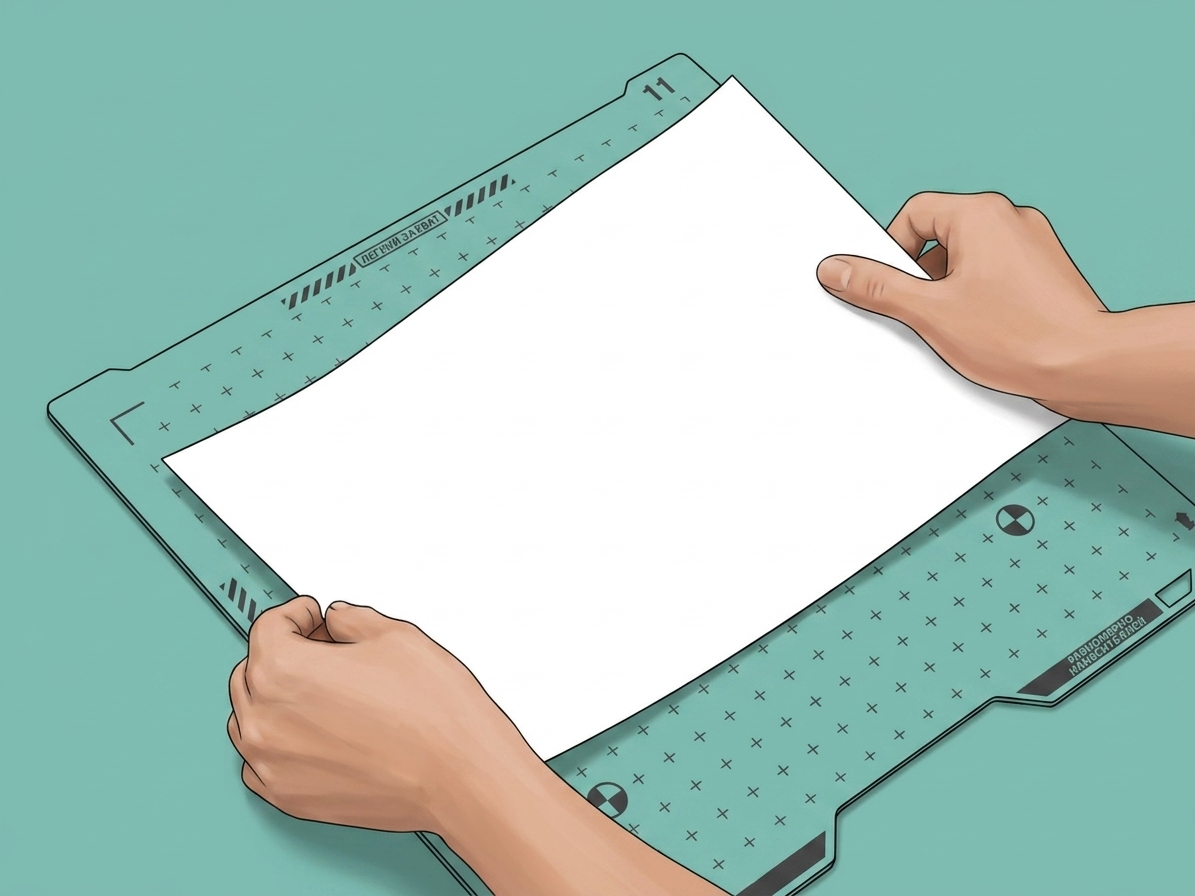

Как правильно прокатывать материалы
1. Приложите равномерное давление

• Держите ролик аккуратно и перемещайте его по поверхности с постоянным, легким до умеренного давлением.
• Избегайте чрезмерного надавливания — ролик предназначен для разглаживания, а не сжатия.

2. Прокатывайте от центра к краям

• Начните в центре материала.
• Прокатывайте к краям, чтобы вытеснить захваченный воздух и улучшить прилипание к коврику.

3. Используйте плавные, перекрывающие проходы

• Прокатывайте перекрывающимися линиями, подобно мазкам кисти.
• Покройте всю поверхность материала хотя бы один раз, убедившись, что ни одна область не осталась не прижатой.

3.2. Сборка

Необходимые компоненты:

1. 1× Барабан ролика
2. 1× Цельная рукоятка
   (Без винтов. Без половинок рукоятки.)



Техническое обслуживание и дополнительные советы

• Регулярно проверяйте режущий коврик; замените коврик или клеевую пленку, когда адгезия уменьшится.
• Если лезвие трудно вставить или извлечь, используйте пинцет или 3D-печатный вспомогательный инструмент, чтобы избежать травм.
• Держите клеевые поверхности закрытыми, когда они не используются, чтобы предотвратить накопление пыли и мусора.
• Обратитесь к полным страницам устранения неполадок и FAQ для качества резки, калибровки и поддержки сборки.

Дополнительное обучение

• Для инструкций с руководством присоединяйтесь к Курсу академии Bambu Lab H2D.
• Для продвинутой работы с материалами и рабочих процессов резки посетите Часто задаваемые вопросы по модулю резки.
• Смотрите Руководство по установке для процедур монтажа, калибровки и настройки.
