Примечание: На этой странице в качестве примера используется принтер H2D. Шаги замены абсолютно одинаковы для H2S и H2C.

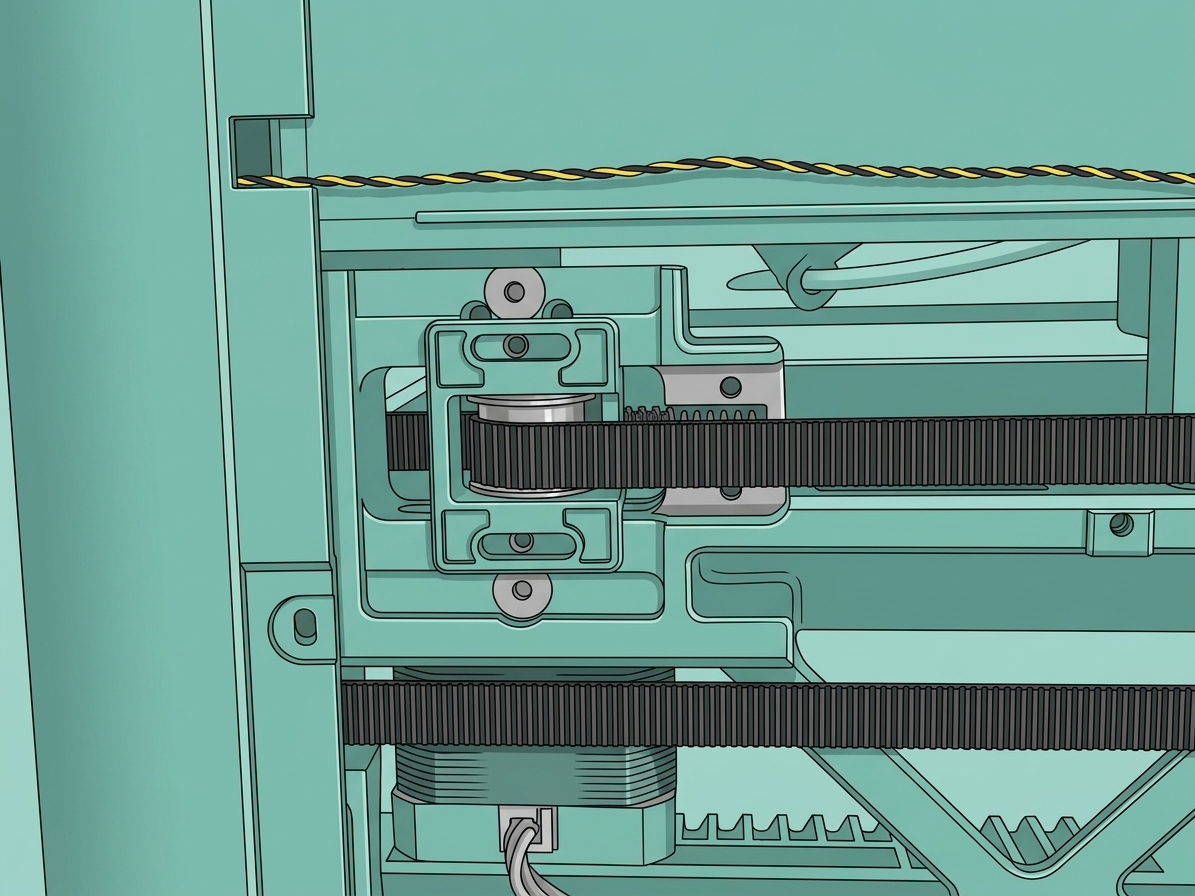

XY Натяжитель ремня и натяжной ролик
XY натяжитель ремня и натяжной ролик закреплены на задней панели принтера и фиксируются к XY натяжителю одним винтом.
Запасные части для XY натяжителя ремня и натяжного ролика включают следующее:
-
Натяжной ролик * 1
-
Графитовая шайба - Для крепления натяжных роликов только на раме * 2
-
Обычный натяжной ролик - Для крепления натяжных роликов только на раме * 1
-
Вал натяжного ролика - Для крепления натяжных роликов только на раме * 1
Когда использовать
-
Ремень трется о край натяжного ролика, вызывая аномальный шум.
-
Натяжной ролик поврежден.
Характеристики и количество винтов, используемых при замене XY натяжителя ремня и натяжного ролика H2D (рекомендуется правильно сохранить снятые винты, чтобы избежать потери):

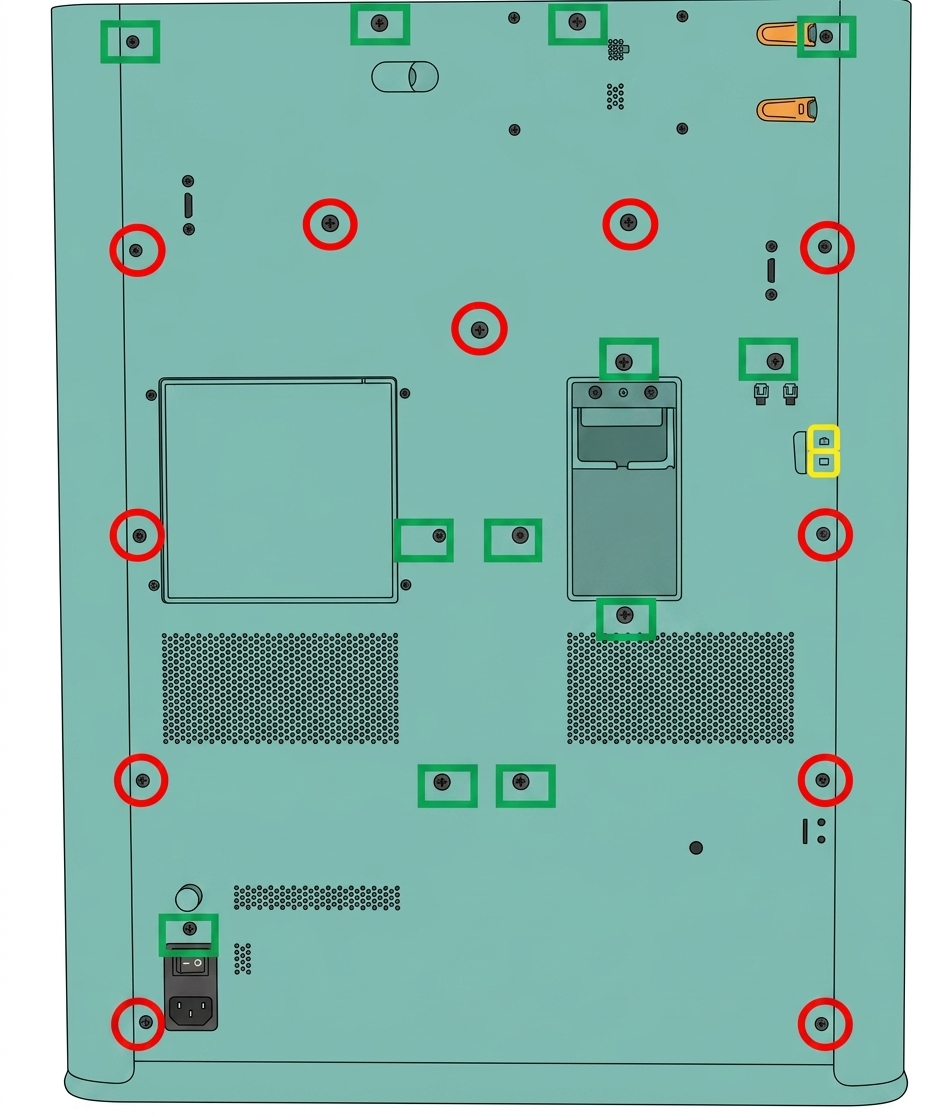

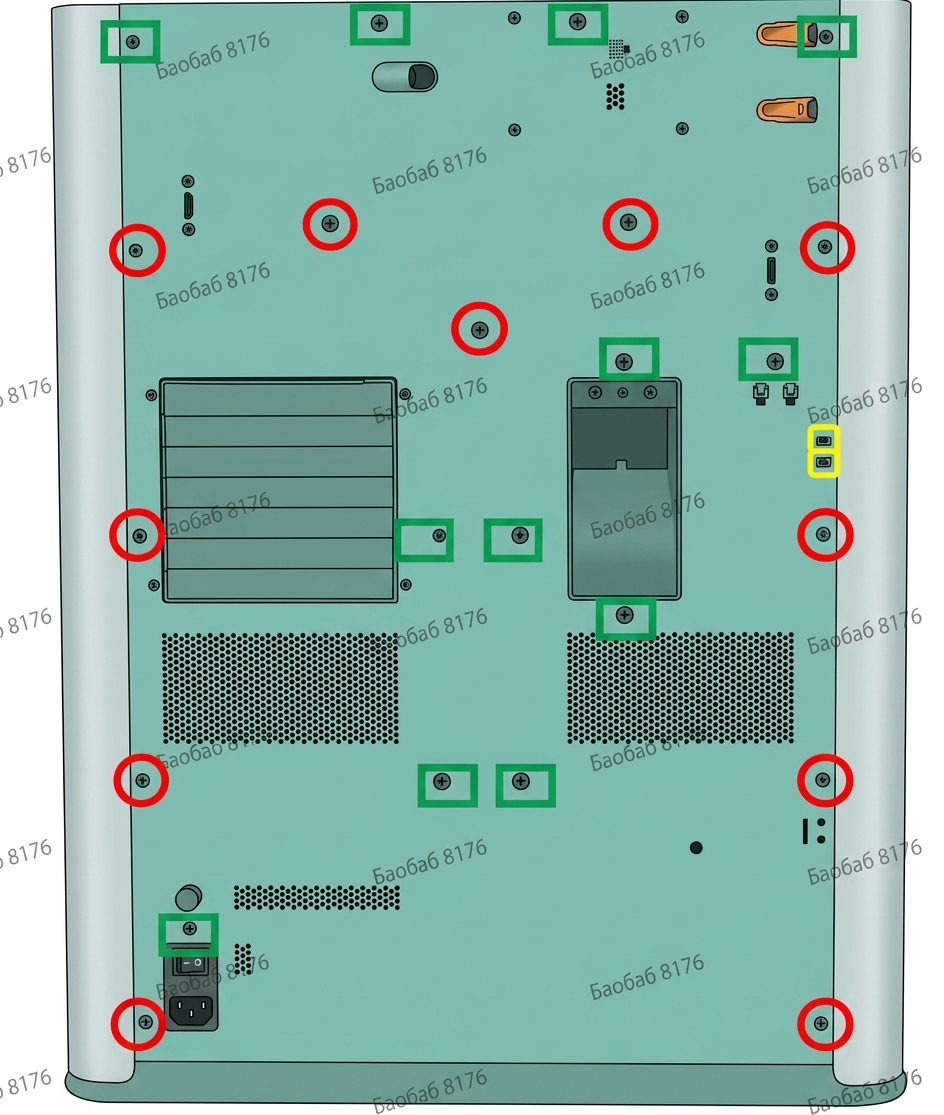

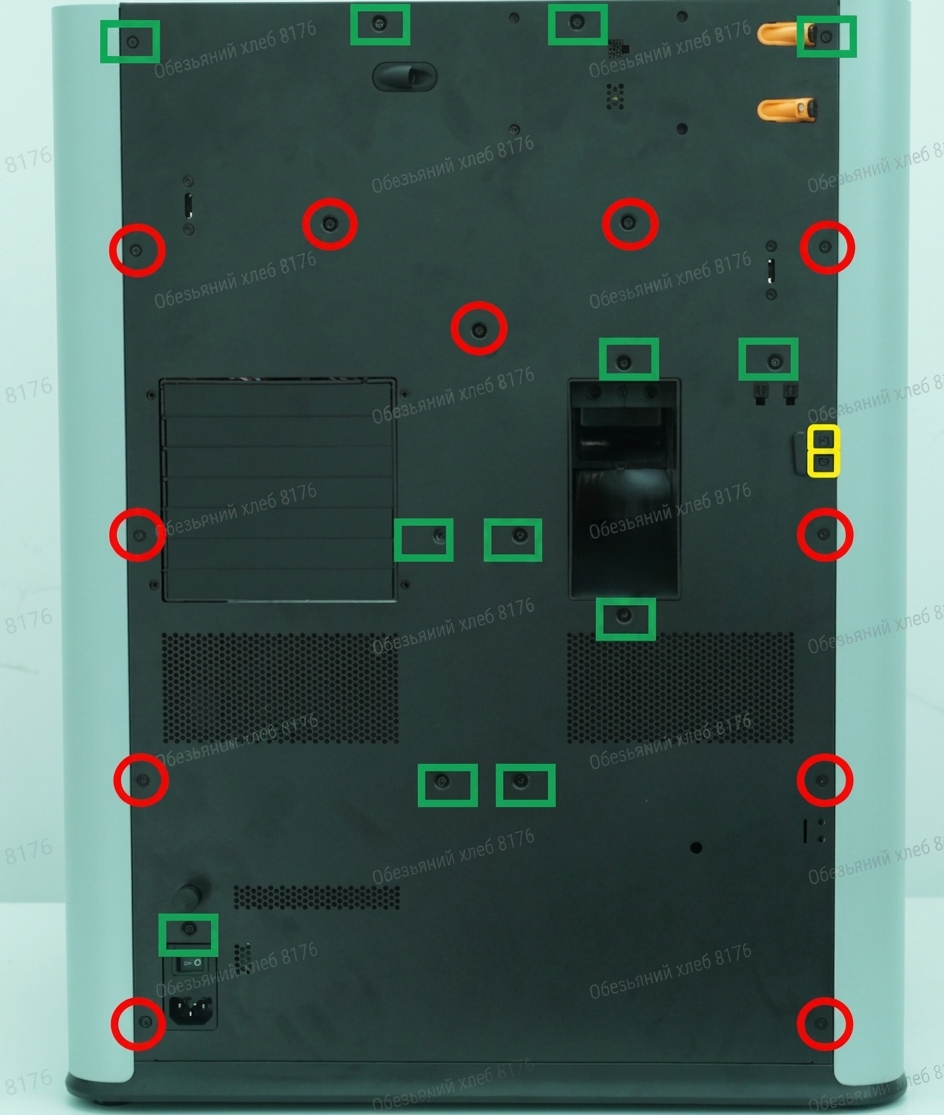

| Характеристика | Изображение | Применение | Позиция | Количество | |
|---|---|---|---|---|---|
| BT3x8 | Закрепить заднюю панель (обозначено зеленым квадратом) |  |
12 | ||
| ST3x8 | Закрепить заднюю панель (обозначено красным кругом) |  |
11 | ||
| ST3x12 | Закрепить кронштейн держателя катушки (обозначено желтым квадратом) |  |
2 | ||
| M3x6 | Закрепить прижимную пластину XY натяжителя и кронштейн натяжителя |  |
4 |
Предупреждение о безопасности
ВАЖНО!
Крайне важно отключить принтер от сети перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и угрозы безопасности.
Во время технического обслуживания или устранения неполадок вам может потребоваться разобрать части, включая хотэнд. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер все еще включен. Это может привести к повреждению электроники принтера и дополнительным проблемам.
Поэтому крайне важно выключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное техническое обслуживание. При любых вопросах или сомнениях относительно следования этому руководству мы рекомендуем оформить технический тикет относительно вашей проблемы, и мы сделаем все возможное, чтобы быстро ответить и предоставить необходимую помощь.
Замена XY натяжителя ремня и натяжного ролика
Шаг 1: Снятие задней панели
См. следующую Wiki для инструкций по снятию задней панели:
Шаг 2: Снятие прижимной пластины натяжителя

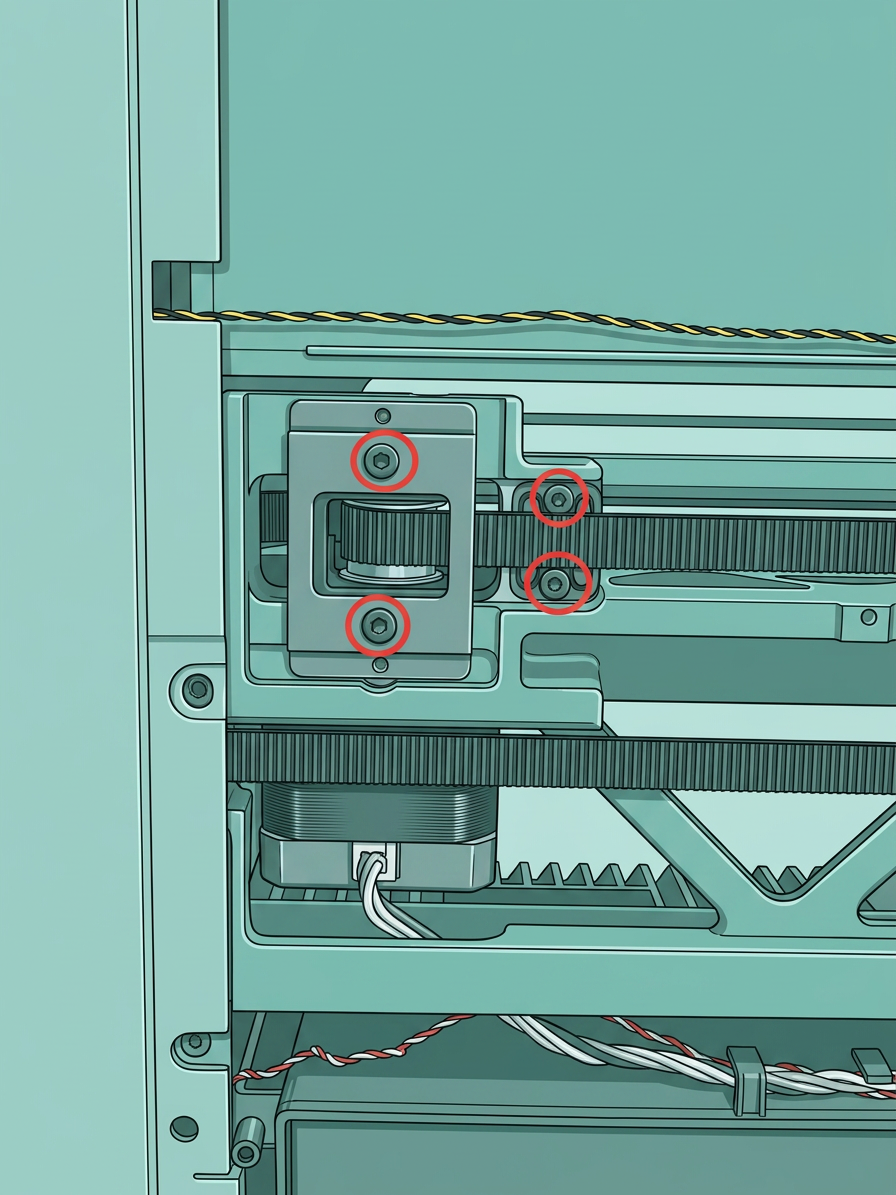

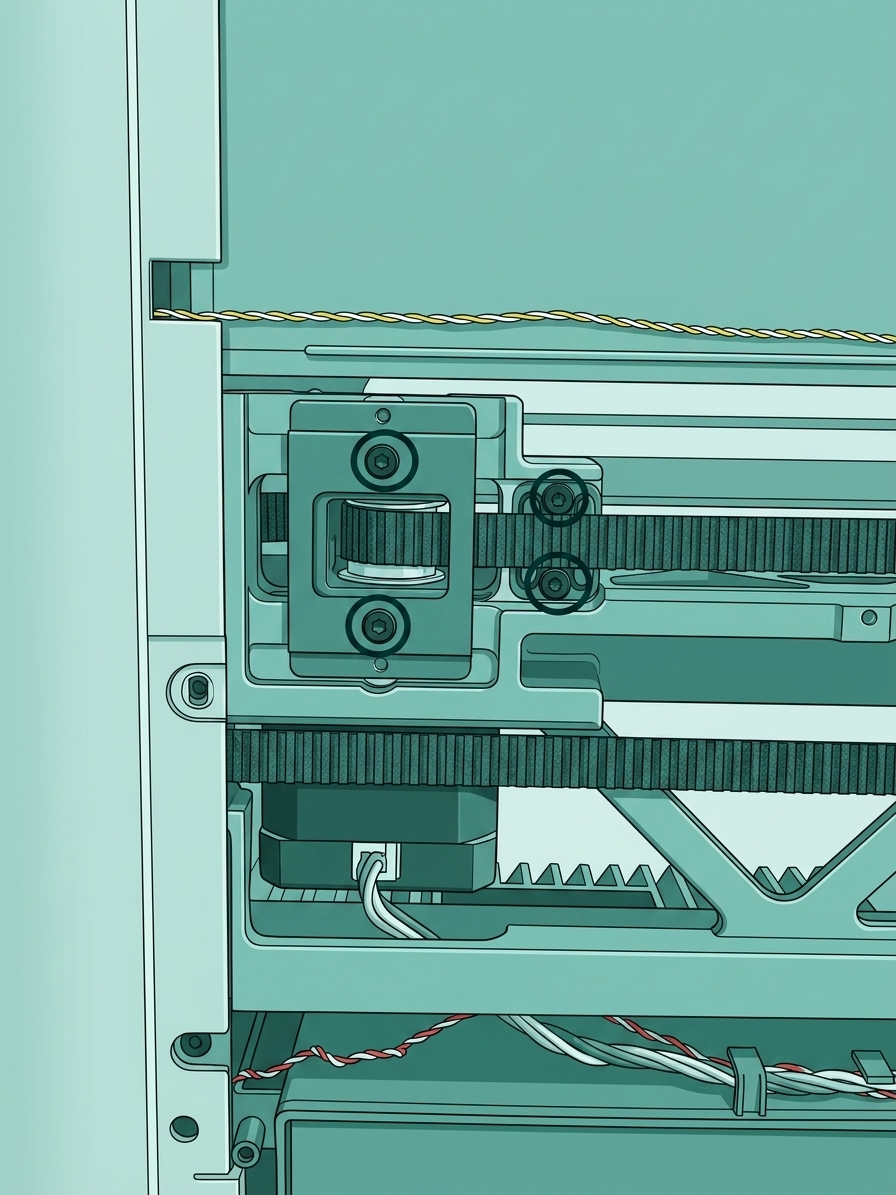

Используйте шестигранный ключ H2.0, чтобы снять 2 винта (M3x6), фиксирующие прижимную пластину натяжителя, и два винта (M3x6), фиксирующие кронштейн натяжителя.
На задней панели находятся 2 натяжных ролика натяжителя (по одному с каждой стороны). Замените только тот натяжной ролик, который требует замены.
Шаг 3: Снятие XY натяжителя ремня

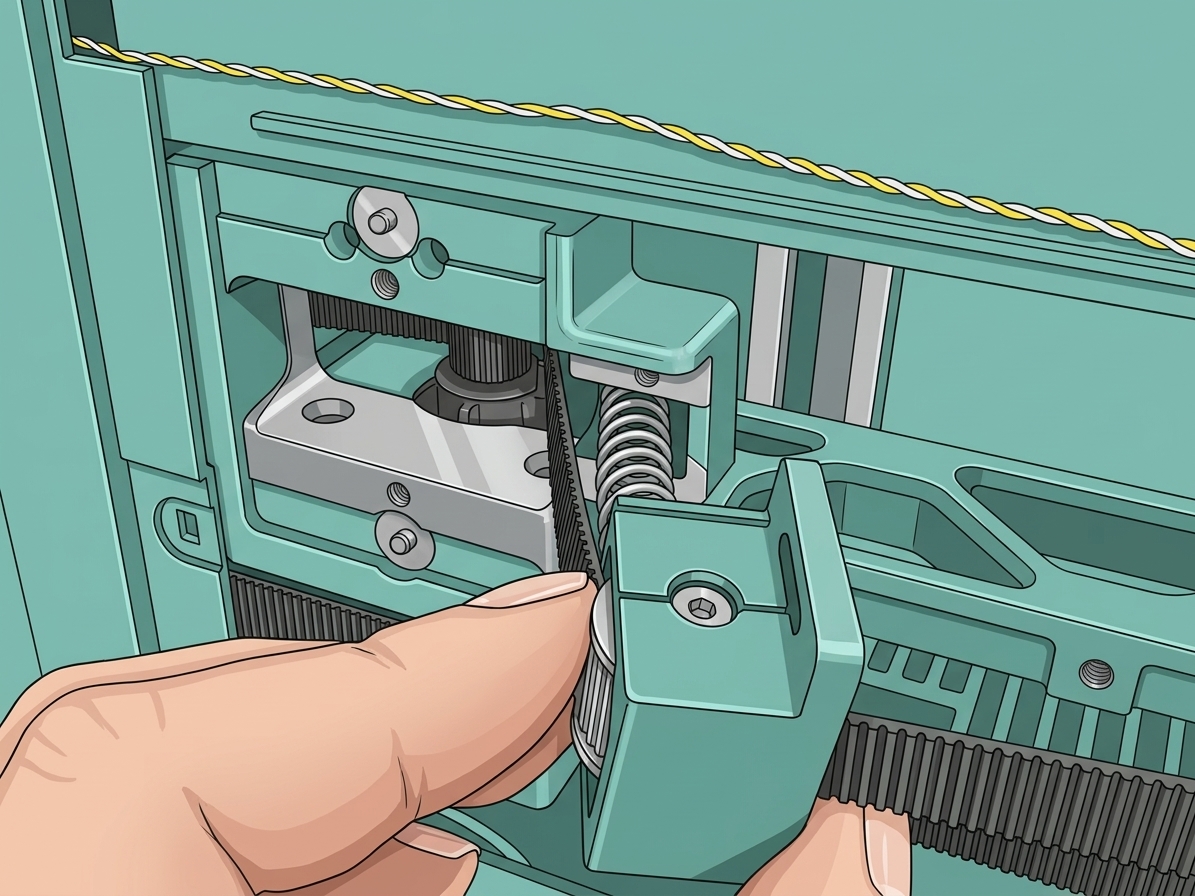

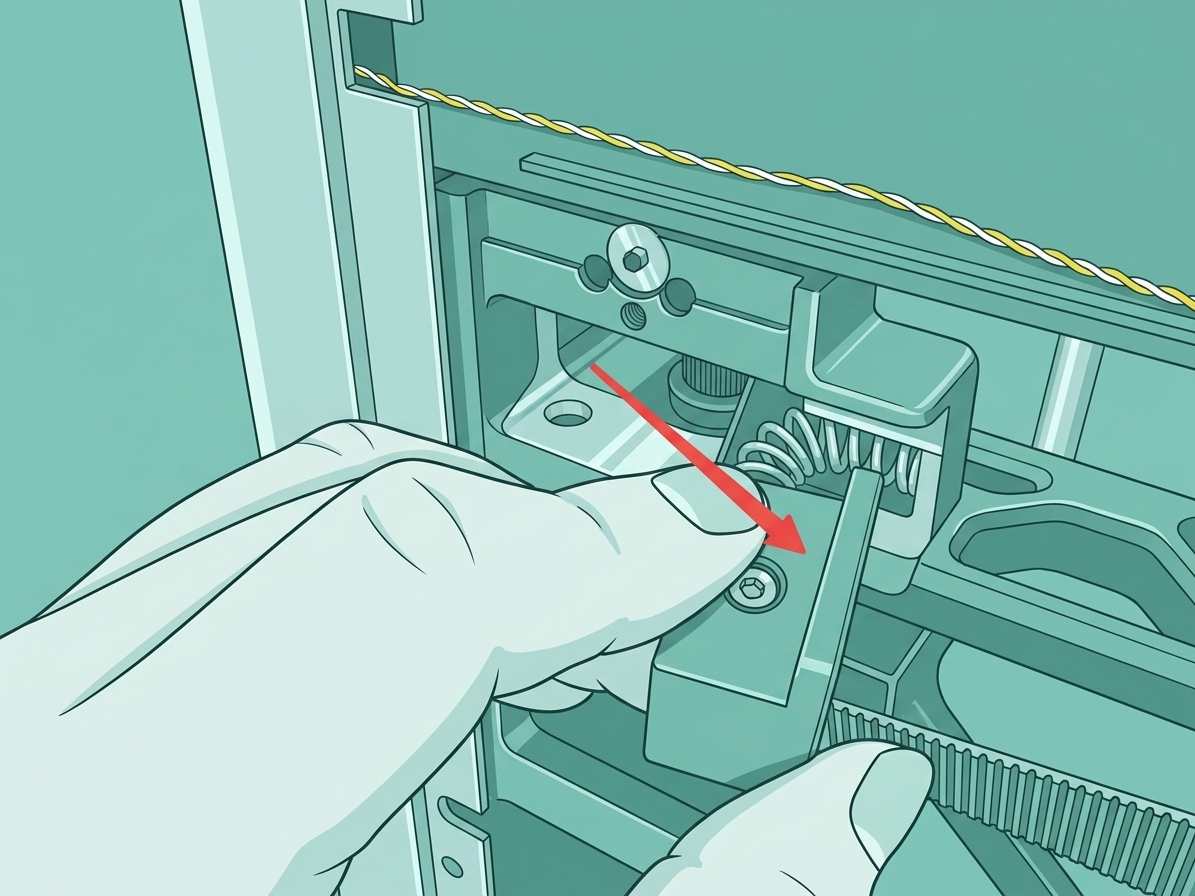

Используйте пальцы, чтобы толкнуть левую сторону XY натяжителя ремня и наклонить его наружу, чтобы снять его. Если натяжитель застрял, избегайте чрезмерного усилия, чтобы предотвратить повреждение.
Для этого шага потребуется некоторое усилие.
Шаг 4: Снятие XY натяжителя ремня и натяжного ролика

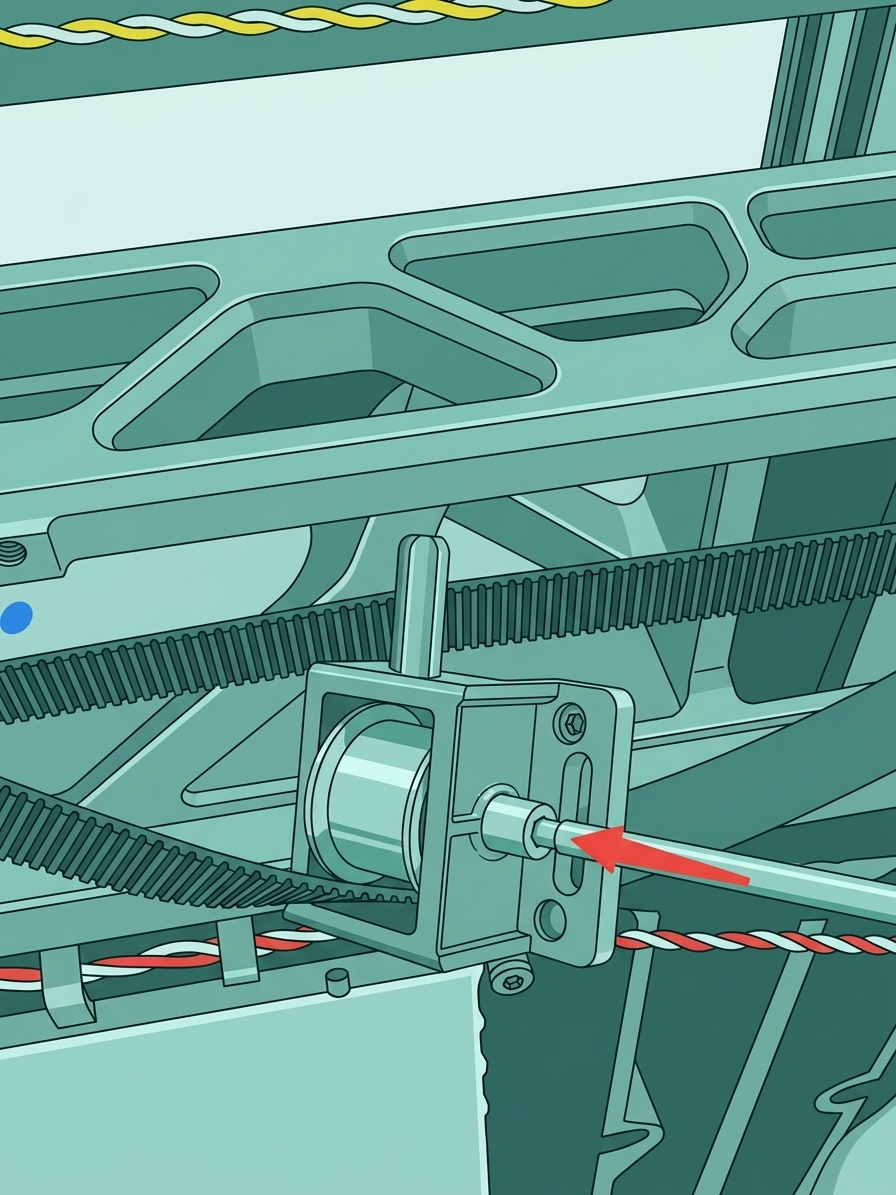

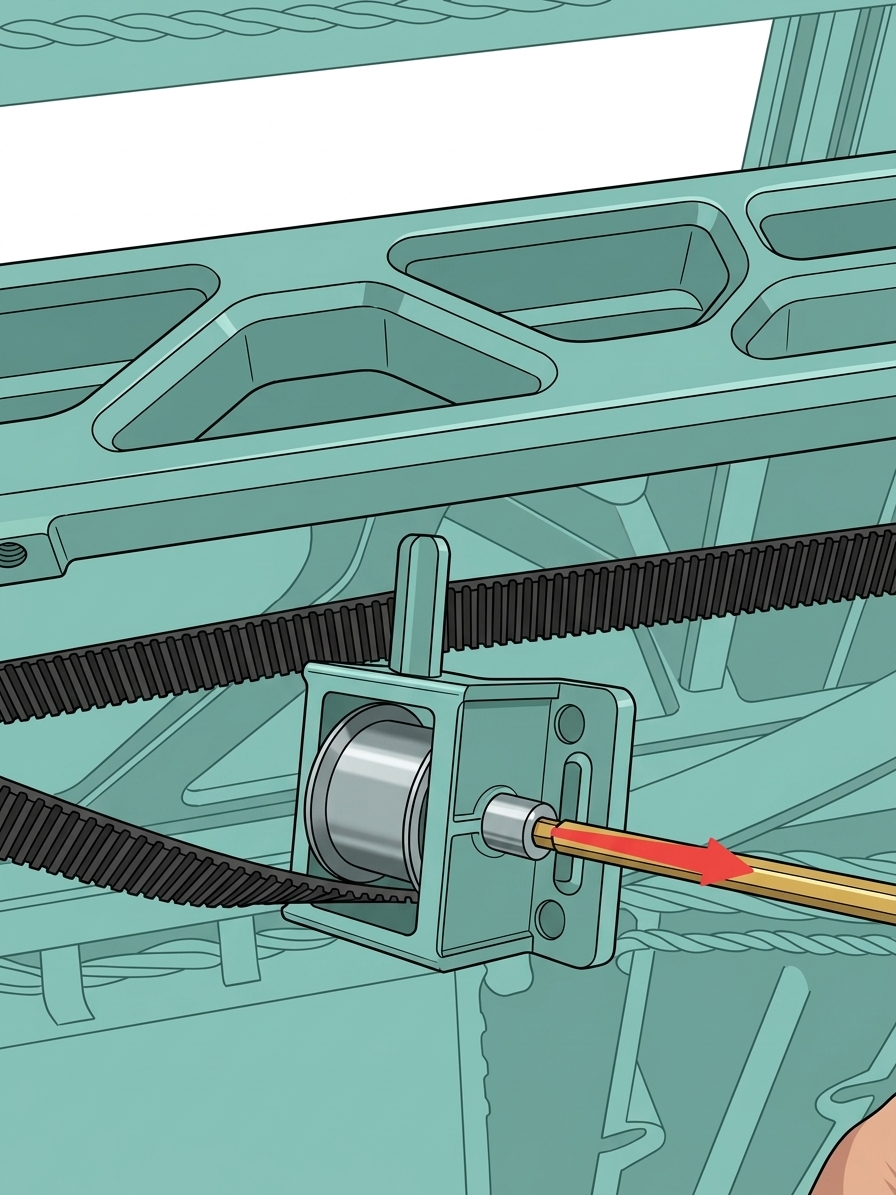

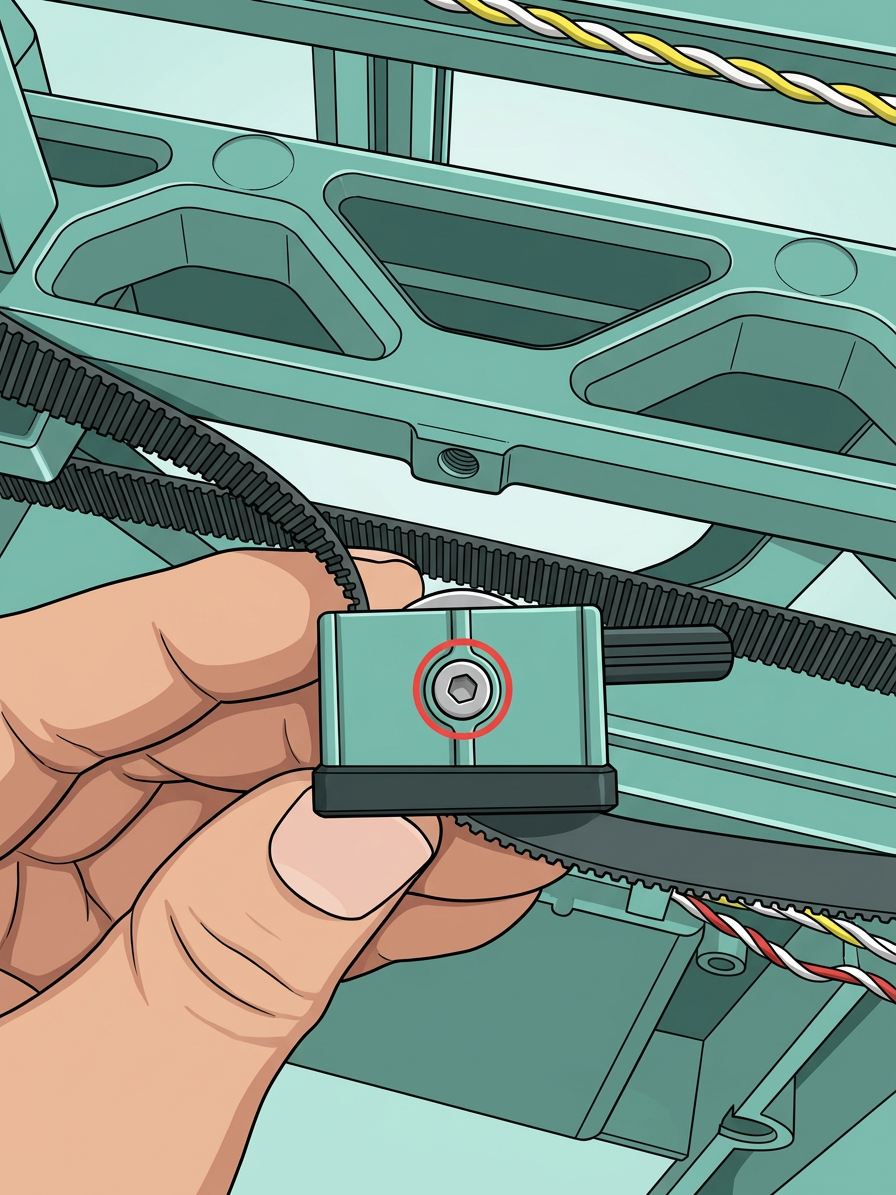

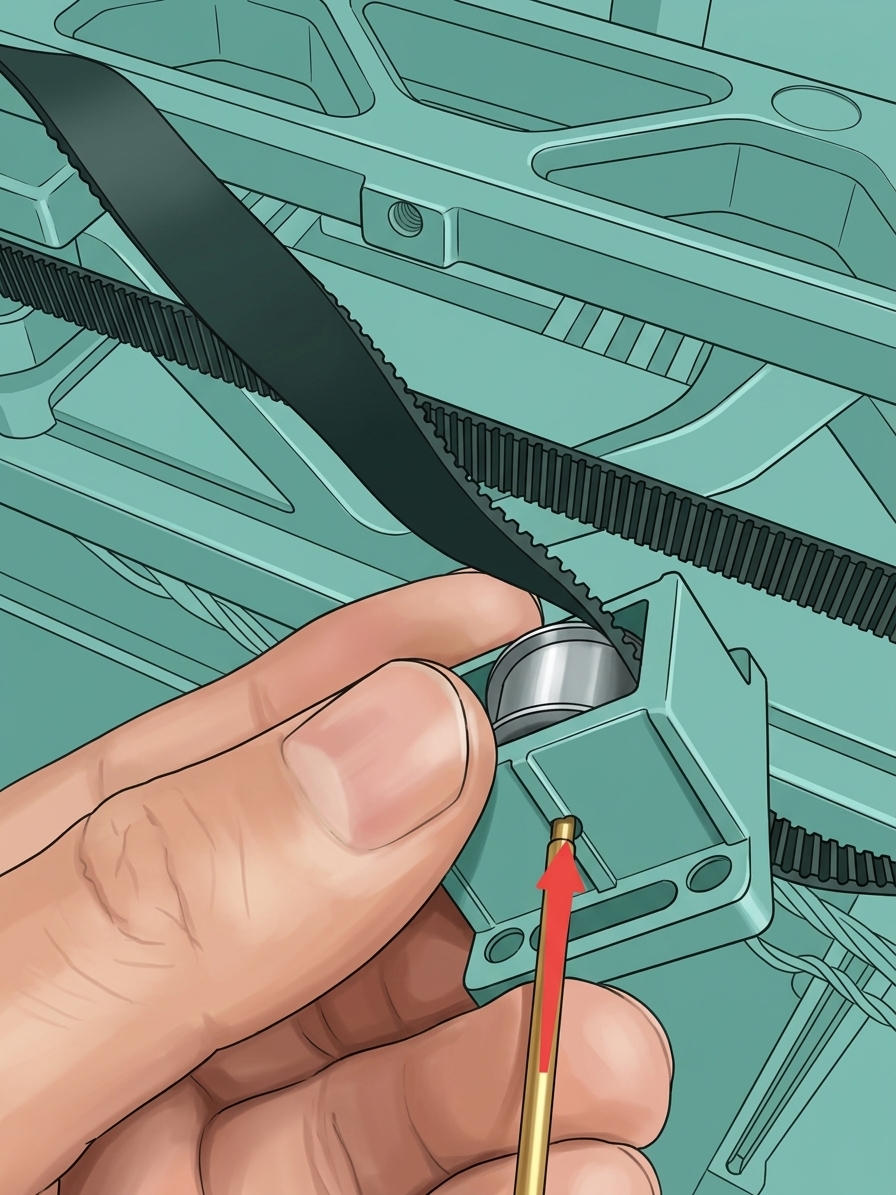

Используйте шестигранный ключ H2.0, чтобы ослабить вал натяжного ролика, затем снимите вал. Вы можете вынуть вал, ослабляя его с помощью шестигранного ключа. Если его все еще нельзя снять, толкайте натяжной ролик вверх снизу натяжителя.
Установка XY натяжителя ремня и натяжного ролика
Шаг 1: Установка XY натяжителя ремня и натяжного ролика

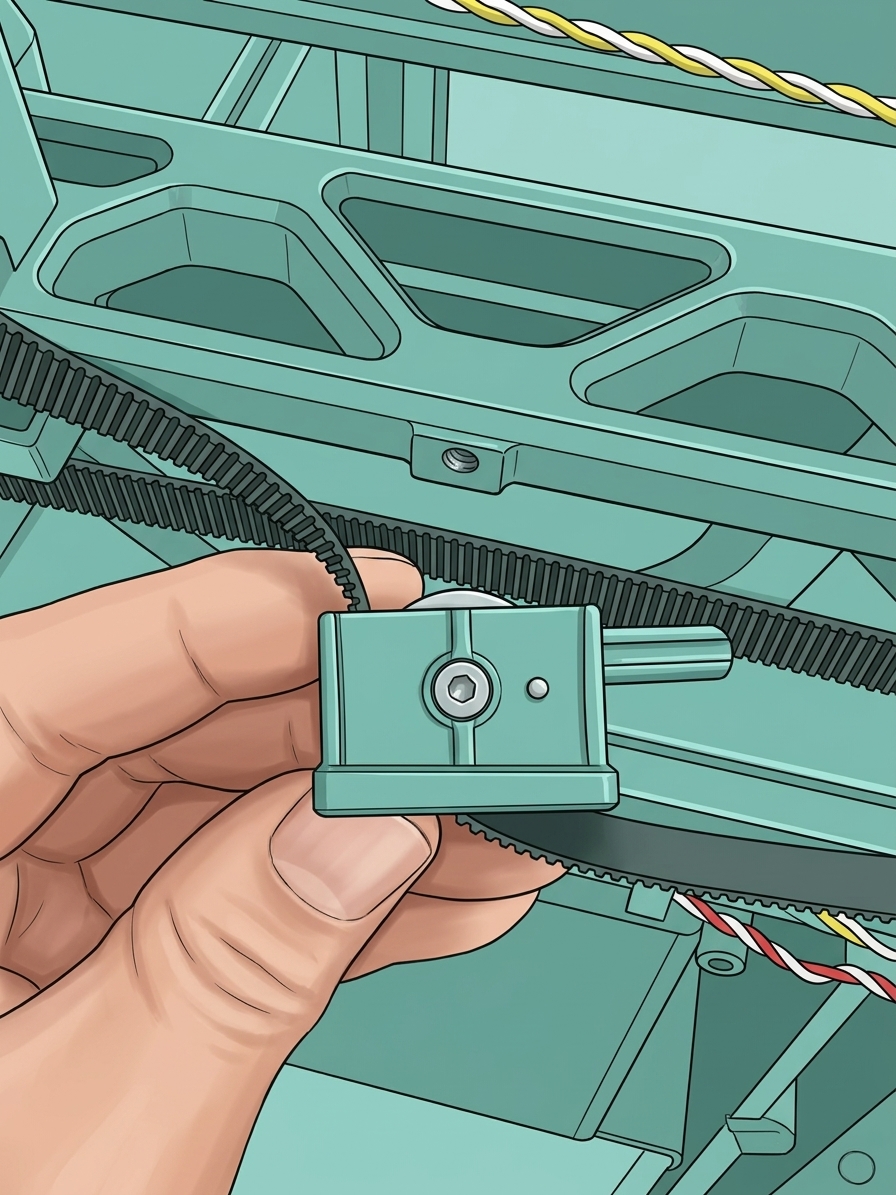

Вставьте новый XY натяжитель ремня и натяжной ролик в XY натяжитель ремня, вставьте вал натяжного ролика и затяните его с помощью шестигранного ключа H2.0.
Шаг 2: Установка XY натяжителя ремня на принтер

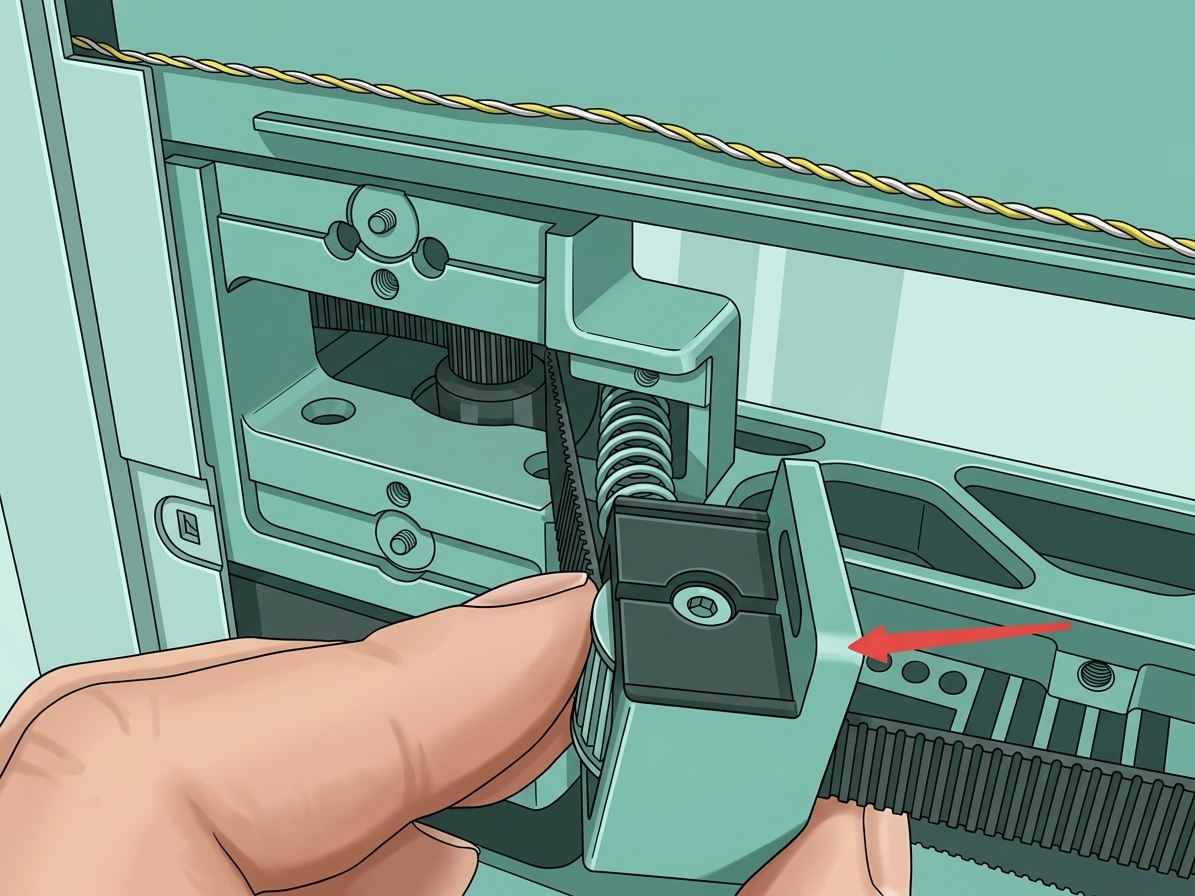

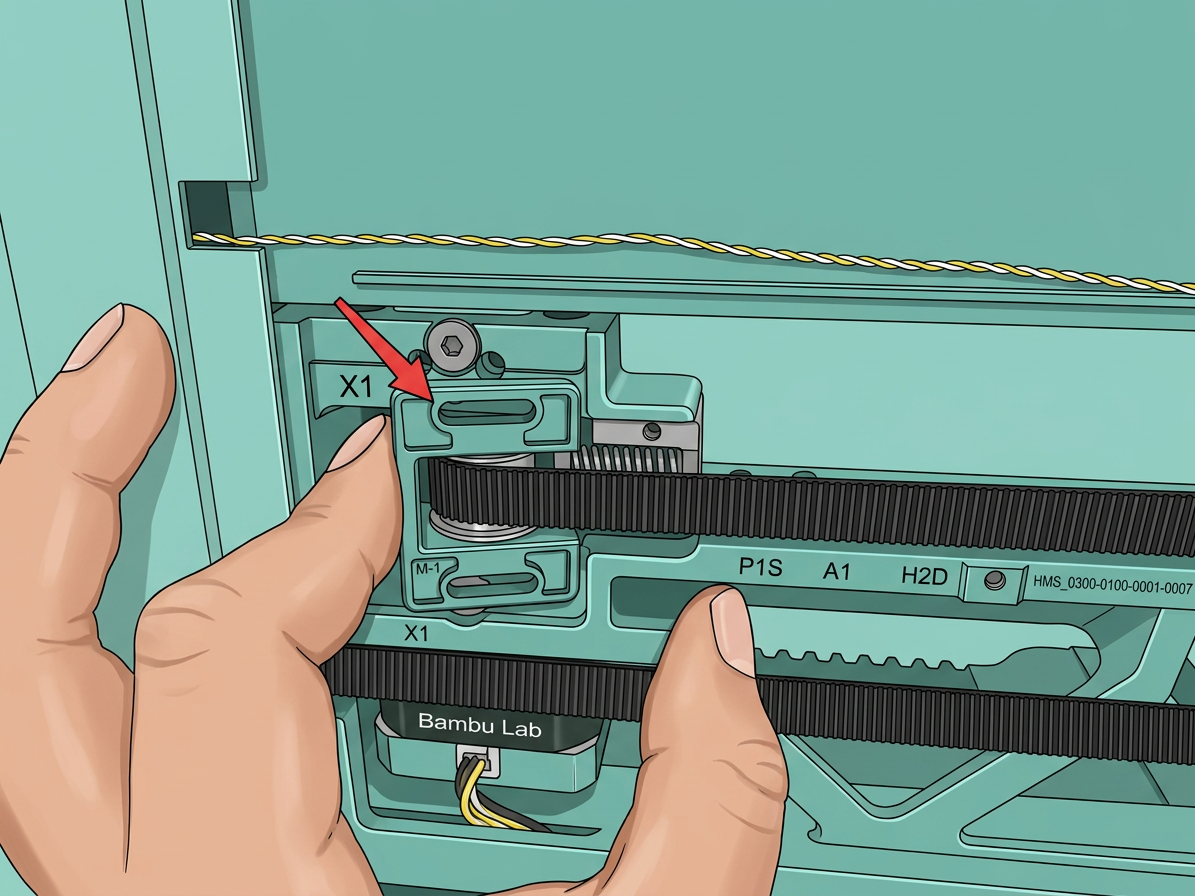

Вставьте пружину в вал кронштейна натяжителя, затем вертикально вставьте пружину в раму принтера. С усилием толкните натяжитель влево, чтобы закрепить его в принтере.
Шаг 3: Установка кронштейна натяжителя и прижимной пластины
После выравнивания прижимной пластины натяжителя с отверстиями для винтов используйте шестигранный ключ H2.0, чтобы затянуть 2 винта крепления прижимной пластины (M3x6) и 2 винта крепления кронштейна натяжителя (M3x6).
Шаг 4: Установка задней панели
См. следующую Wiki для инструкций по установке задней панели принтера:
Проверка работоспособности
Инструментальная головка может перемещаться нормально, натяжной ролик натяжителя вращается без аномального шума, и нет сообщений об ошибках, указывающих на аномальную/низкую частоту резонанса ремня.
