Применимая модель продукта
Когда использовать
- Неисправность сборки линейной направляющей
- Служба послепродажной технической поддержки рекомендует заменить сборку линейной направляющей оси X
Необходимые инструменты и материалы
- Шестигранный ключ H2.0 (магнитный)
- Шестигранный ключ H1.5 (магнитный)
- Пинцет
- 60 минут
Настоятельно рекомендуется приобрести два высококачественных шестигранных ключа. Качественные шестигранные ключи значительно улучшат ваш опыт обслуживания. Если ключ потерял магнитные свойства, вы можете намагнитить его снова, используя магнит на хотэнде.
Важные примечания
Операция в шаге 13 несет высокий риск срыва шляпки винта. Крайне важно строго следовать инструкциям: ключ должен быть вставлен через пену и предназначенное отверстие доступа перед ослаблением винта. Прилагать усилие под углом сбоку от винта строго запрещено.
 |
 |

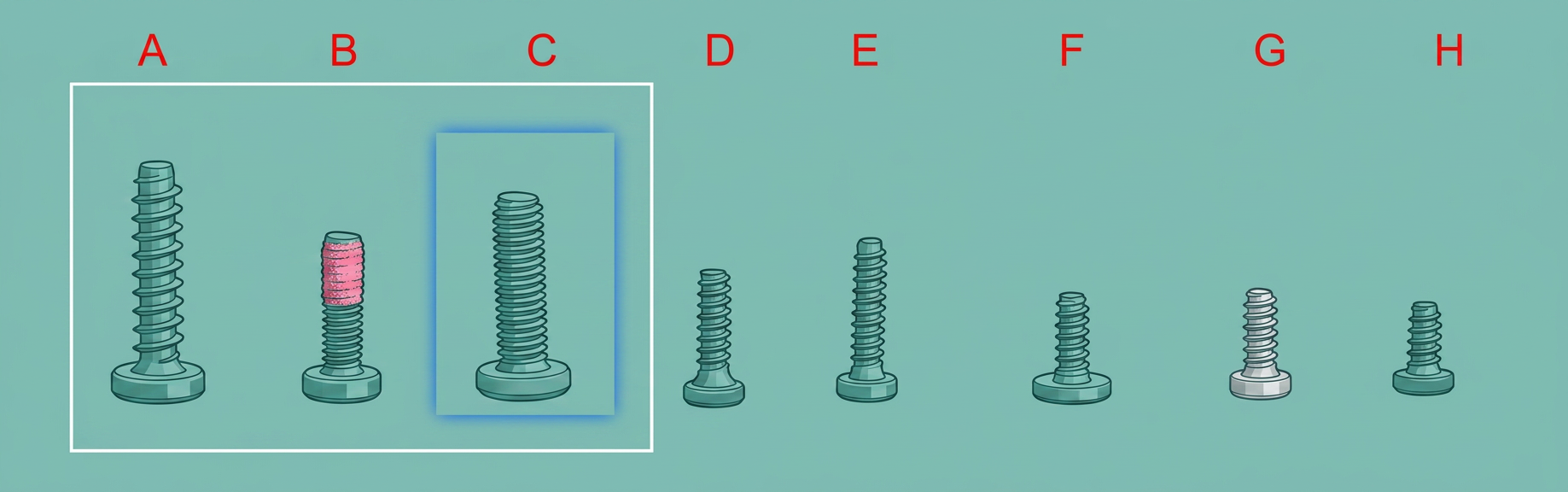

Список винтов
Список винтов, участвующих в шагах разборки и сборки, описанных в этом документе
- Винт A: 2 винта на верхней части блока экструдера: BT3x12
- Винт B: 2 винта на нижней части блока экструдера: M2.5x5
- Винт C: 3 винта для сборки нагревателя хотэнда: M3×10
- Винт D: 3 винта (для задней части вентилятора охлаждения детали (крепящейся вместе с задней крышкой) и задней крышки инструментальной головки) + 2 винта для вихретоковой катушки (того же размера, что и винт D), всего 5 винтов: BT2x6.5
- Винт E: 2 винта для камеры инструментальной головки: BT2×8
- Винт F: 2 винта по левым и правым сторонам вентилятора обдува детали: BT2x5
- Винт G: 3 винта для платы TH: BT2x5
- Винт H: 2 винта для вентилятора хотенда: BT2x4
- Винт I: 1 винт для крышки платы AP: BT2.6x8 (не показан на рисунке ниже)
- Винт J: 4 крепежных винта для буфера филамента: BT3×8 (не показан на рисунке ниже)
Руководство по разборке
Некоторые шаги в этом документе предназначены только для демонстрации действий, а некоторые изображения могут содержать несоответствия. Пожалуйста, сосредоточьтесь только на конкретных операциях и игнорируйте несоответствия.
Шаг 1: Опустите нагреваемый стол
Опустите нагреваемый стол через экран, убедитесь, что хотенд находится при комнатной температуре, затем выключите принтер.

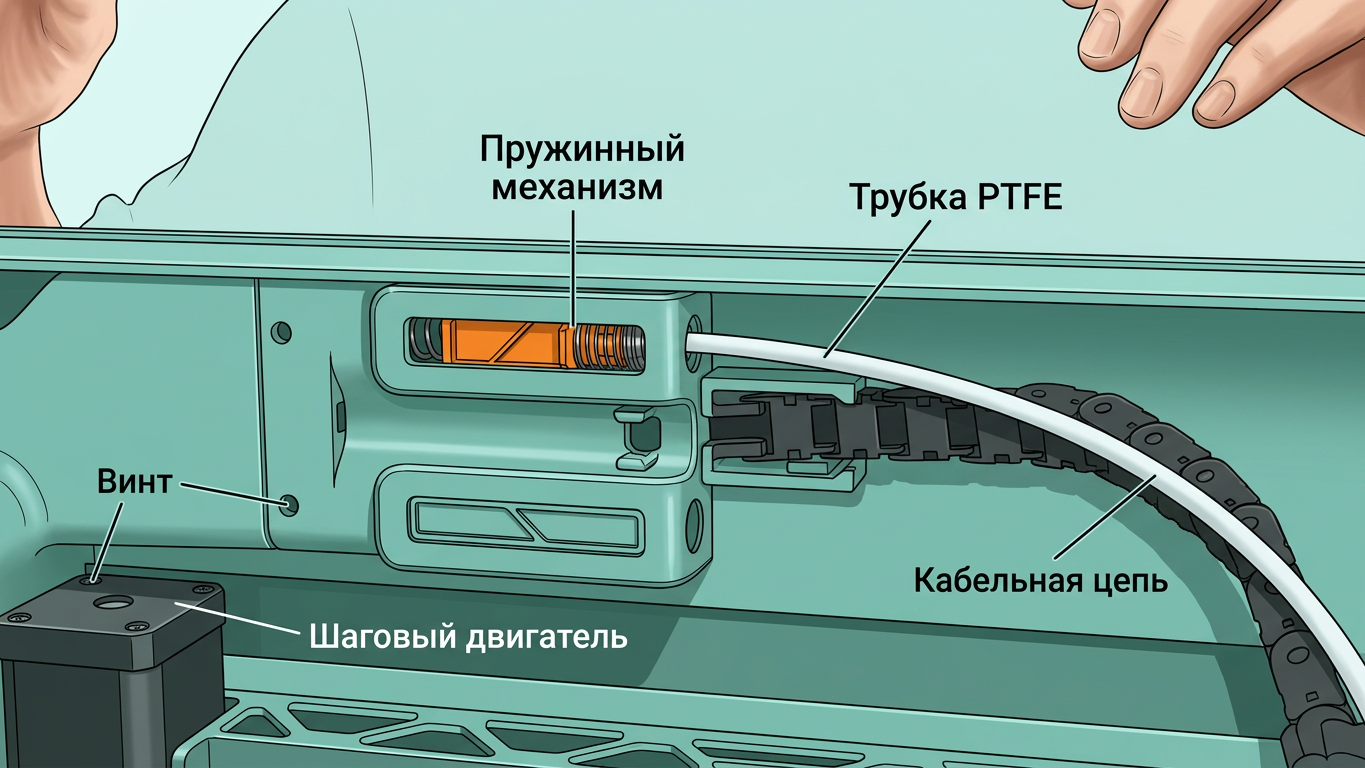

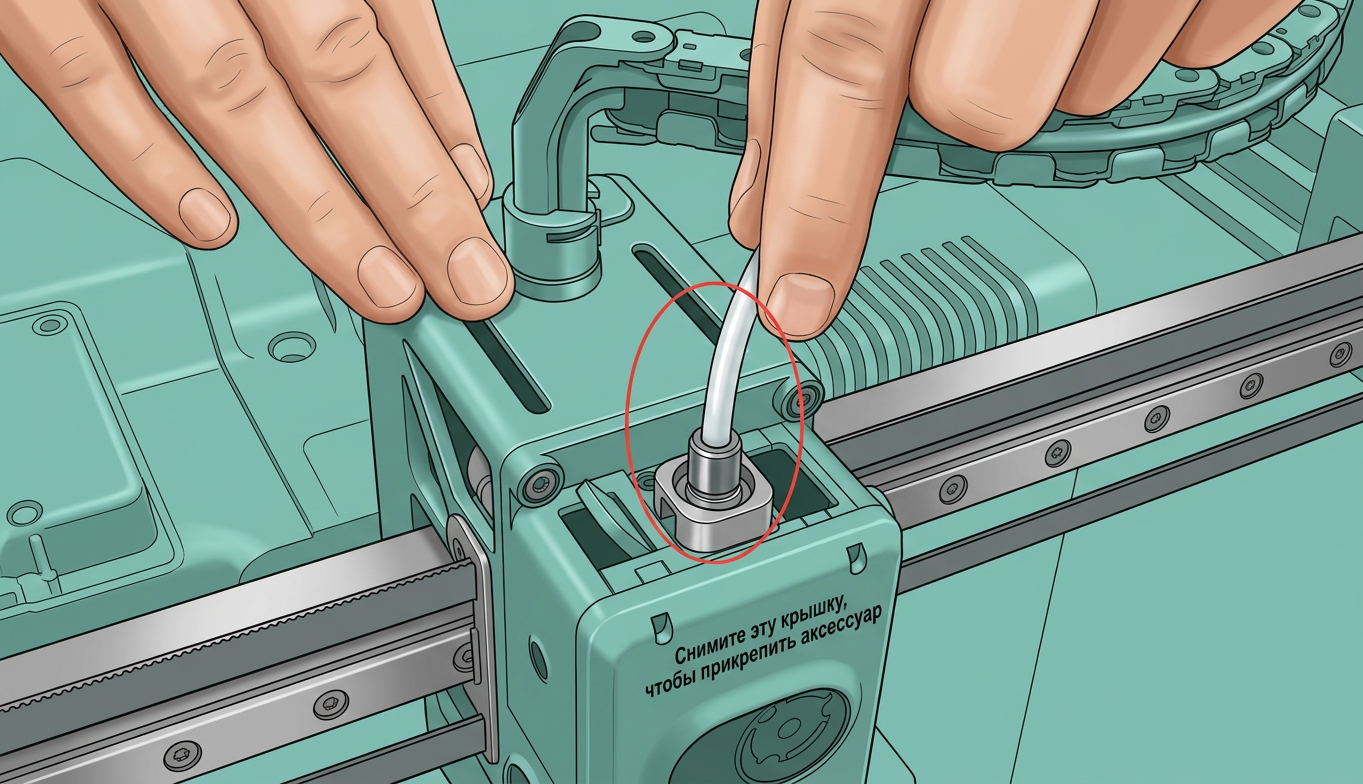

Шаг 2: Снимите PTFE-трубку

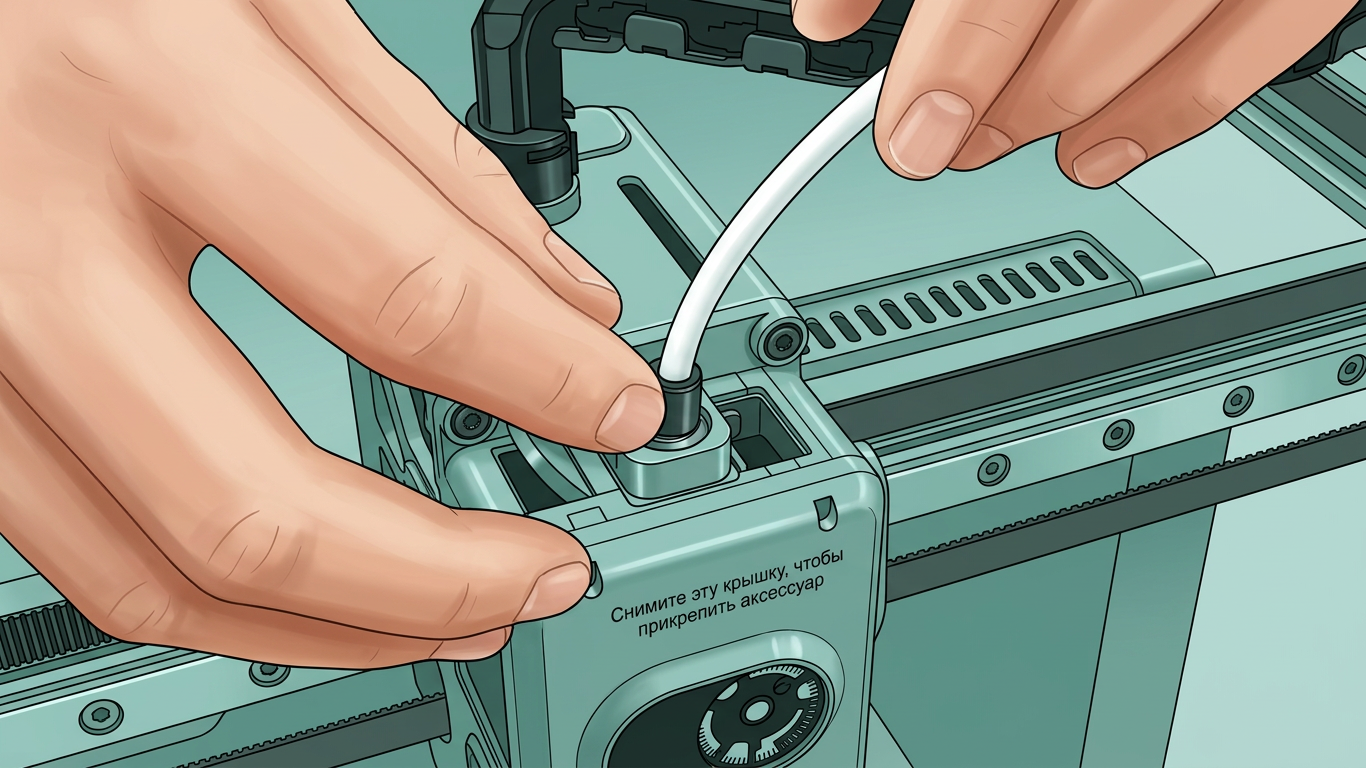

Нажмите на пневматический разъем сверху инструментальной головки, чтобы отсоединить PTFE-трубку над инструментальной головкой. Вытолкните пневматический разъем буфера филамента и нажмите, чтобы разблокировать его.

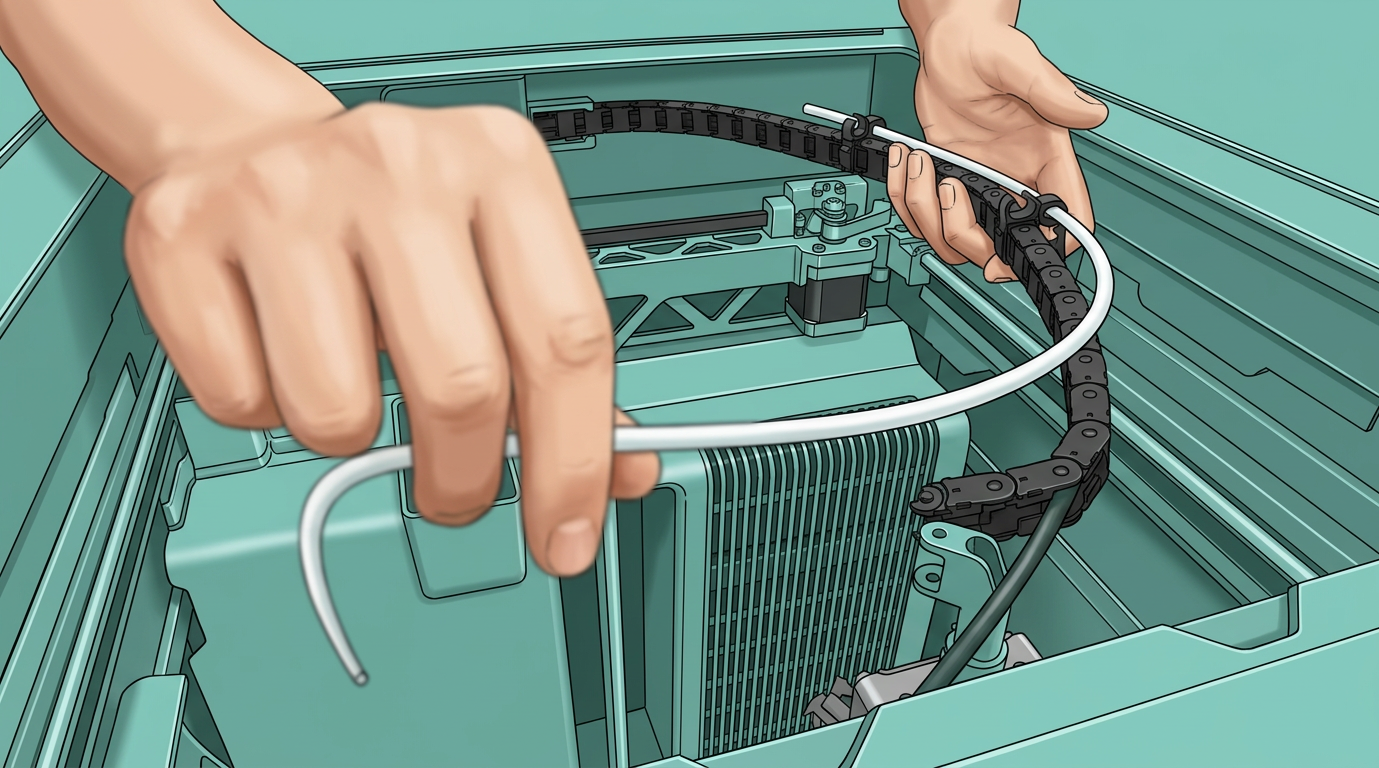

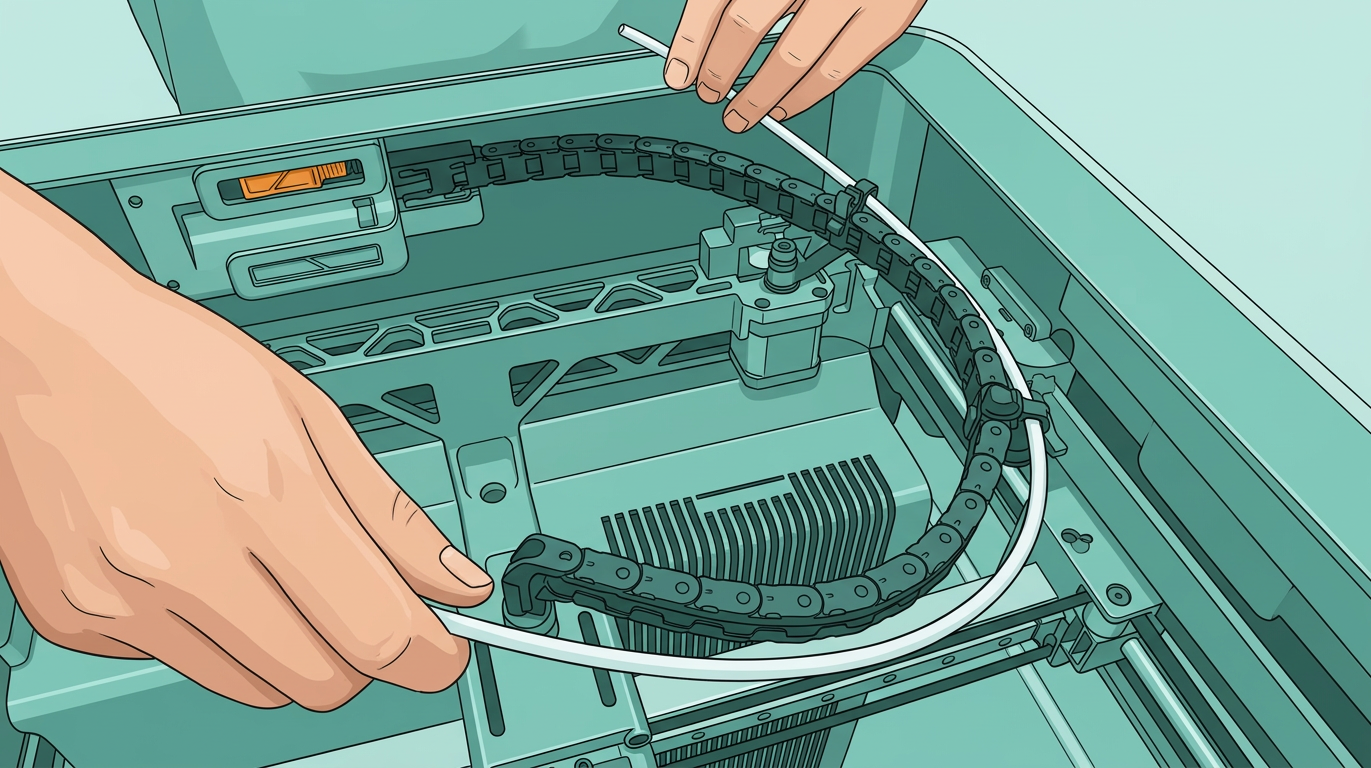

Вытяните PTFE-трубку из кабельной цепи.

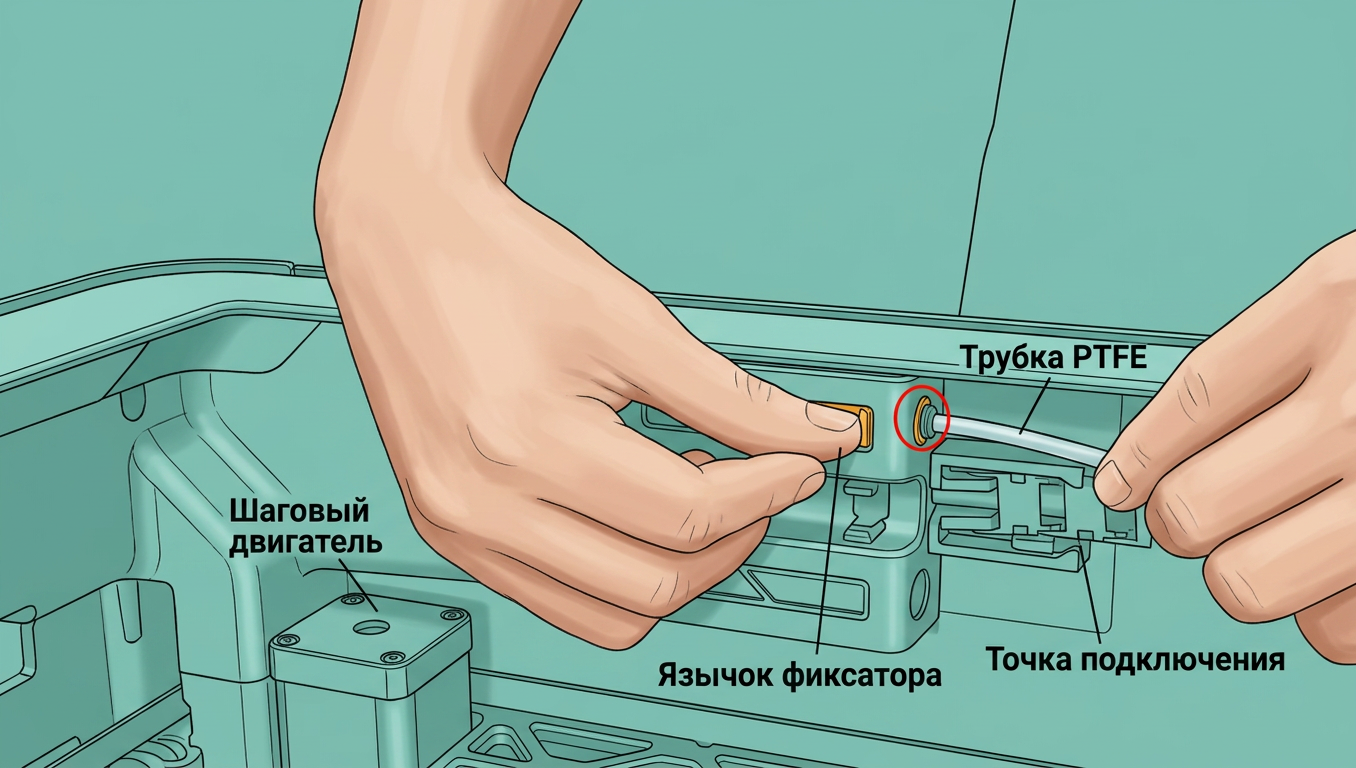

Затем разблокируйте пневматический разъем на входе филамента на задней панели принтера и снимите PTFE-трубку.

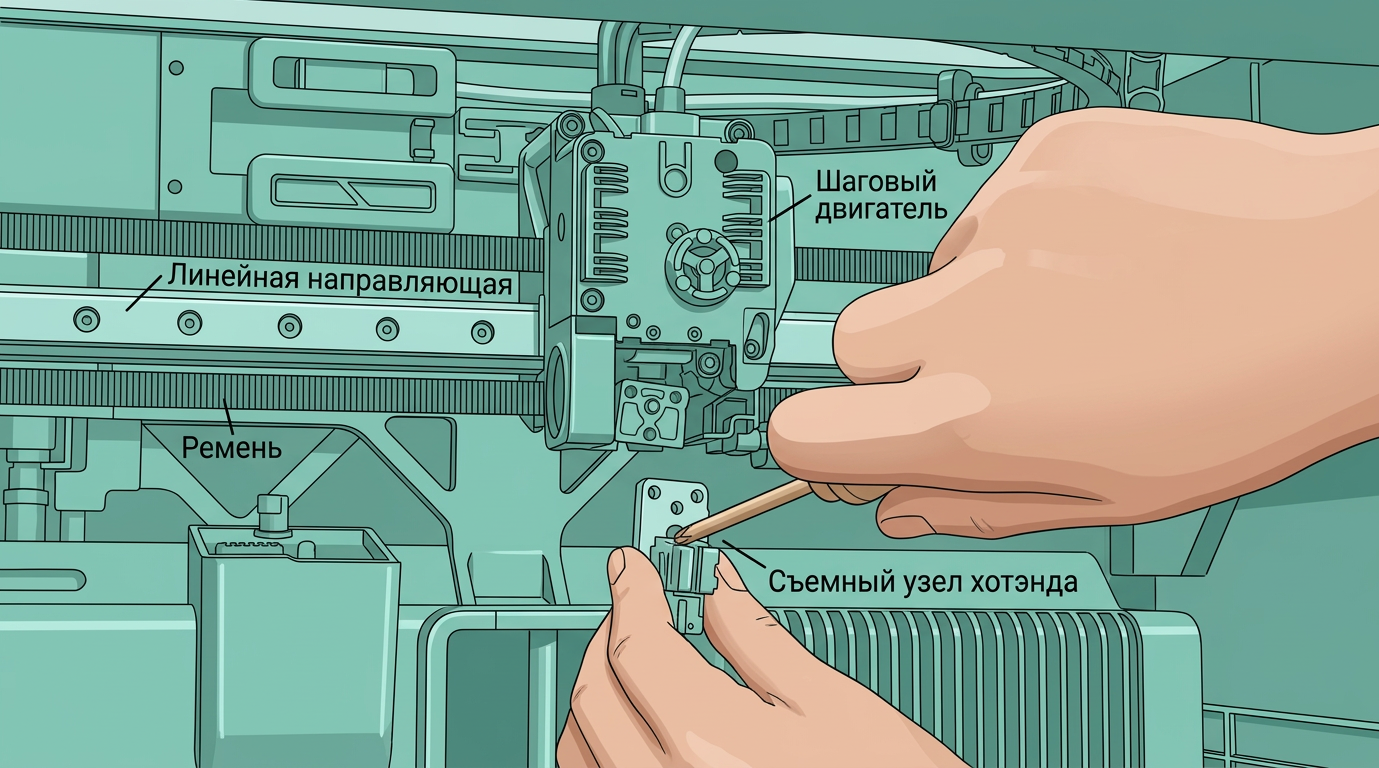

Шаг 3: Снимите хотенд
Следуйте этому руководству для снятия хотенда ( Нажмите здесь, чтобы перейти )
Шаг 4: Снимите плату TH
Вы можете обратиться к этой Вики для снятия платы TH. Вам нужно следовать шагам только до отключения разъема датчика Холла подавателя — нет необходимости отключать плату TH от кабеля USB-C.

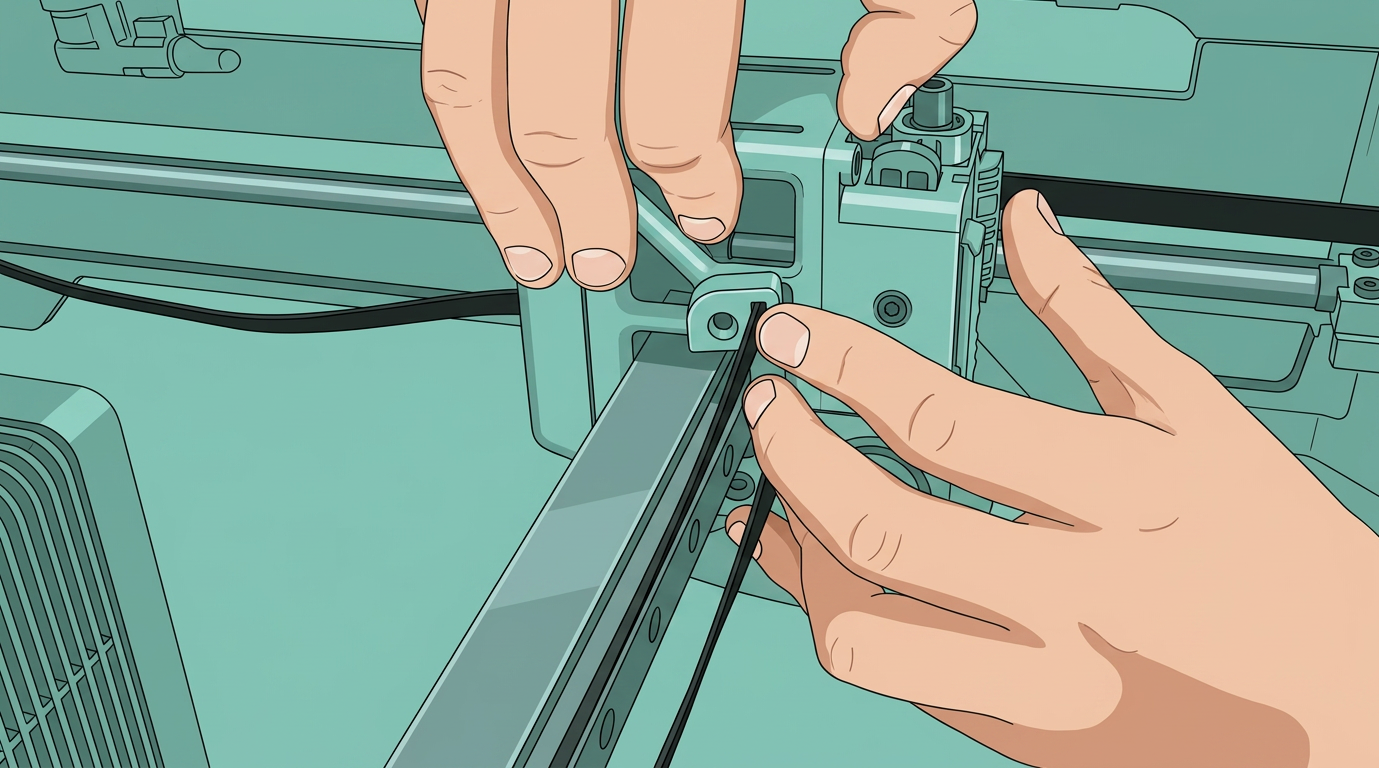

Вытащите кабель из кронштейна кабельной цепи.
Шаг 5: Снимите вентилятор обдува детали
См. Шаг 3 руководства по разборке и сборке Вентилятора обдува детали: вытяните кабель из клипсы для кабелей и снимите Вентилятор обдува детали.
Шаг 6: Снимите нагревательный узел хотэнда
См. Шаг 4 руководства по разборке и сборке нагревательного узла хотэнда:

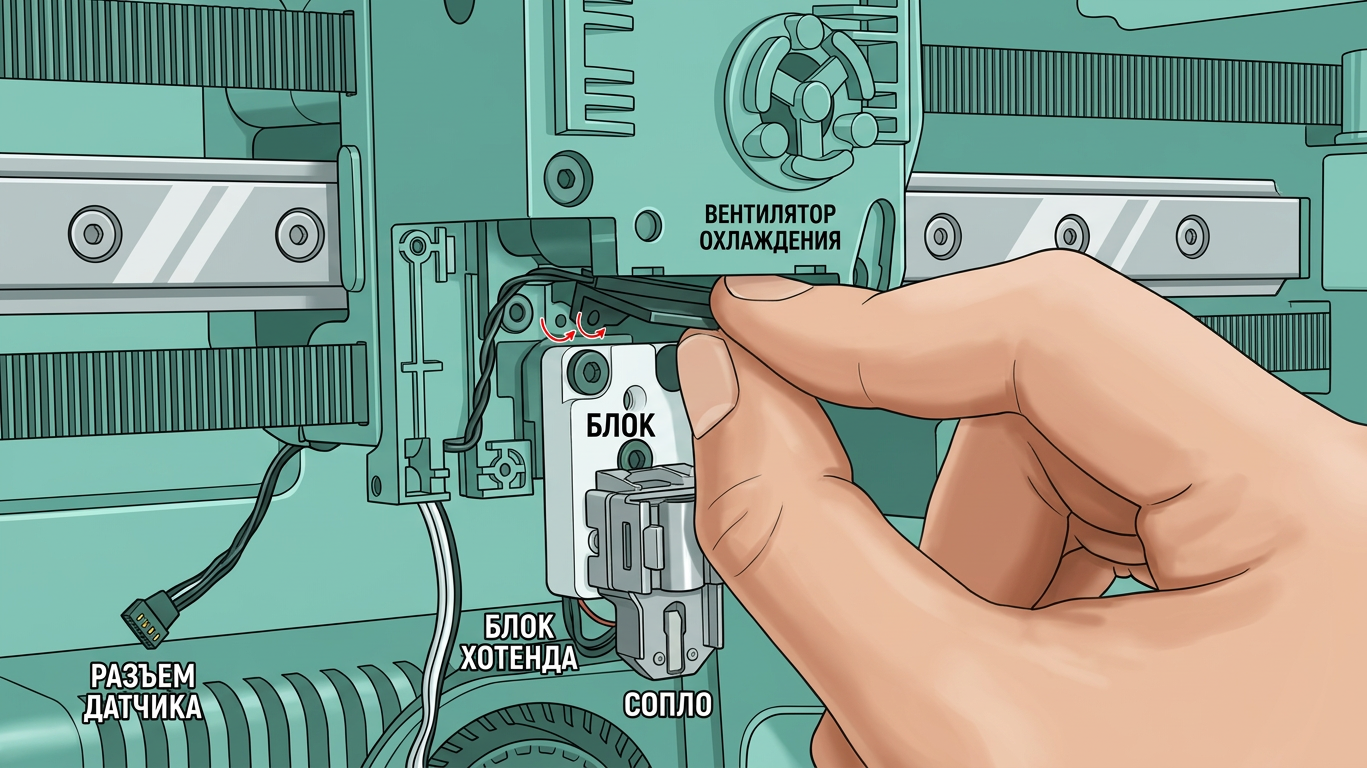

- Извлеките кабель Вентилятора обдува детали и кабель нагрева хотэнда из паза для кабель-менеджмента;

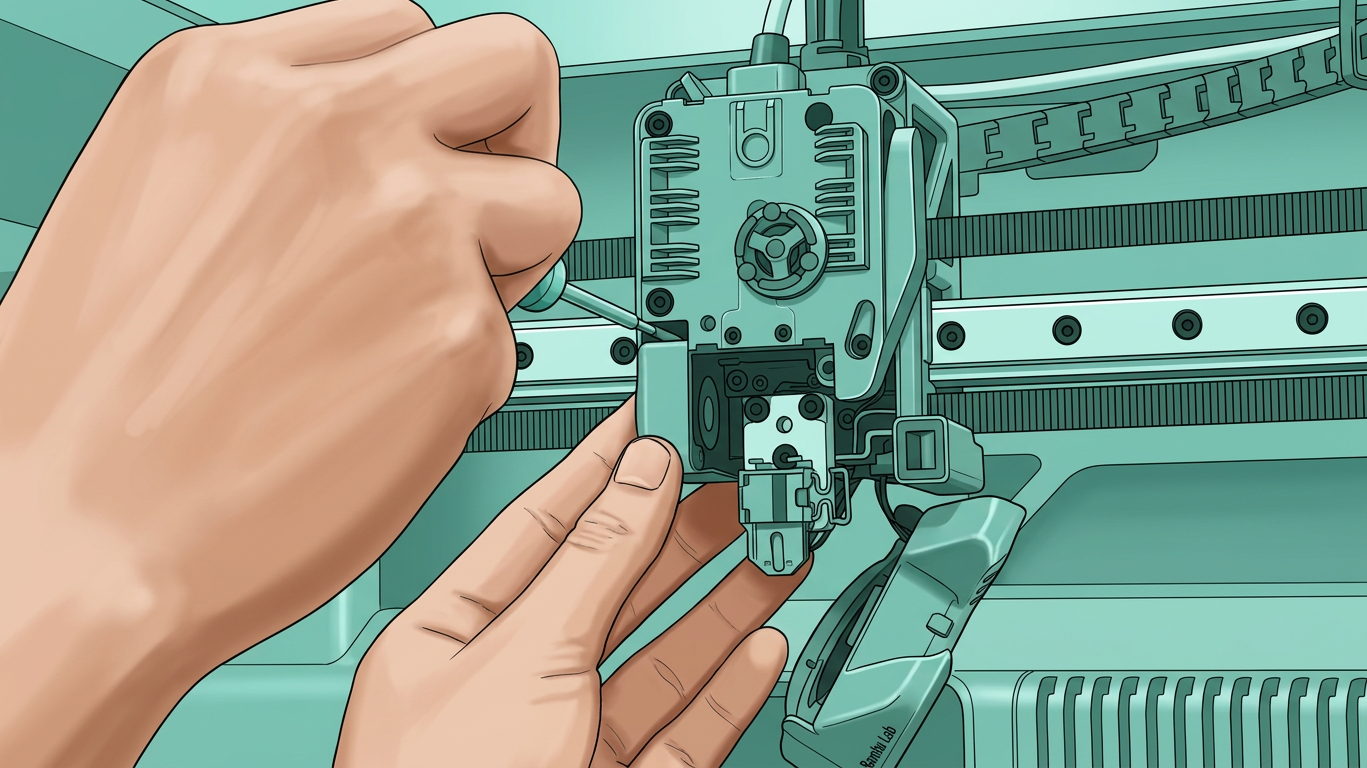

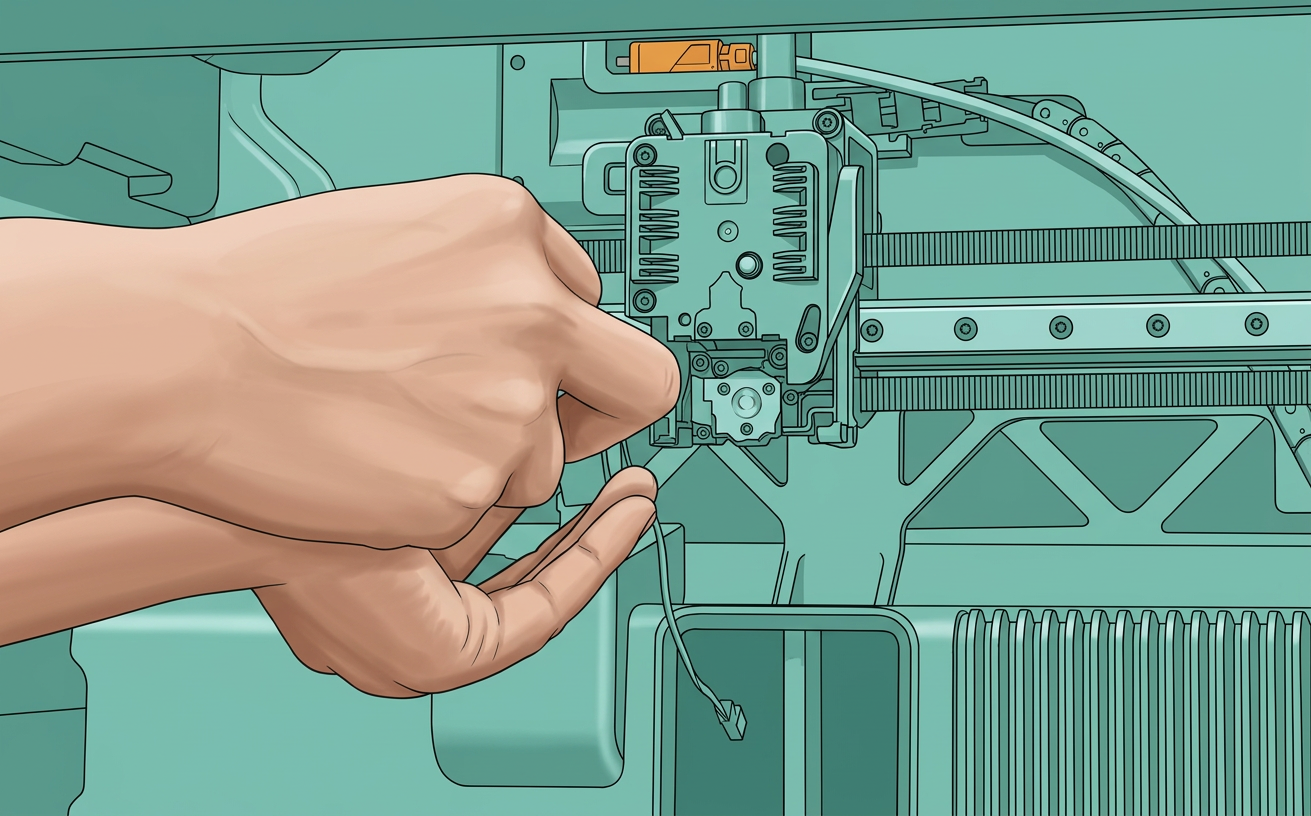

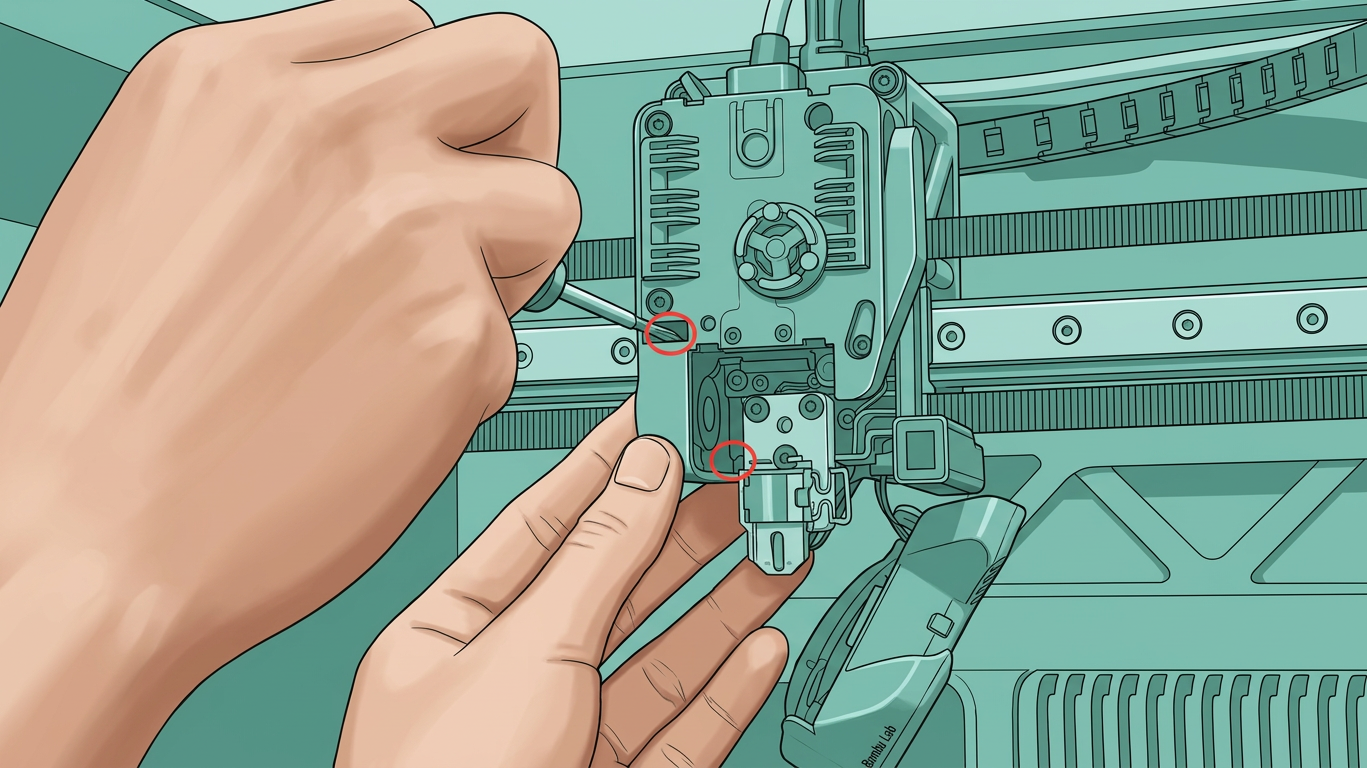

- Открутите 3 винта нагревательного узла хотэнда, затем снимите нагревательный узел хотэнда и серый теплозащитный экран;

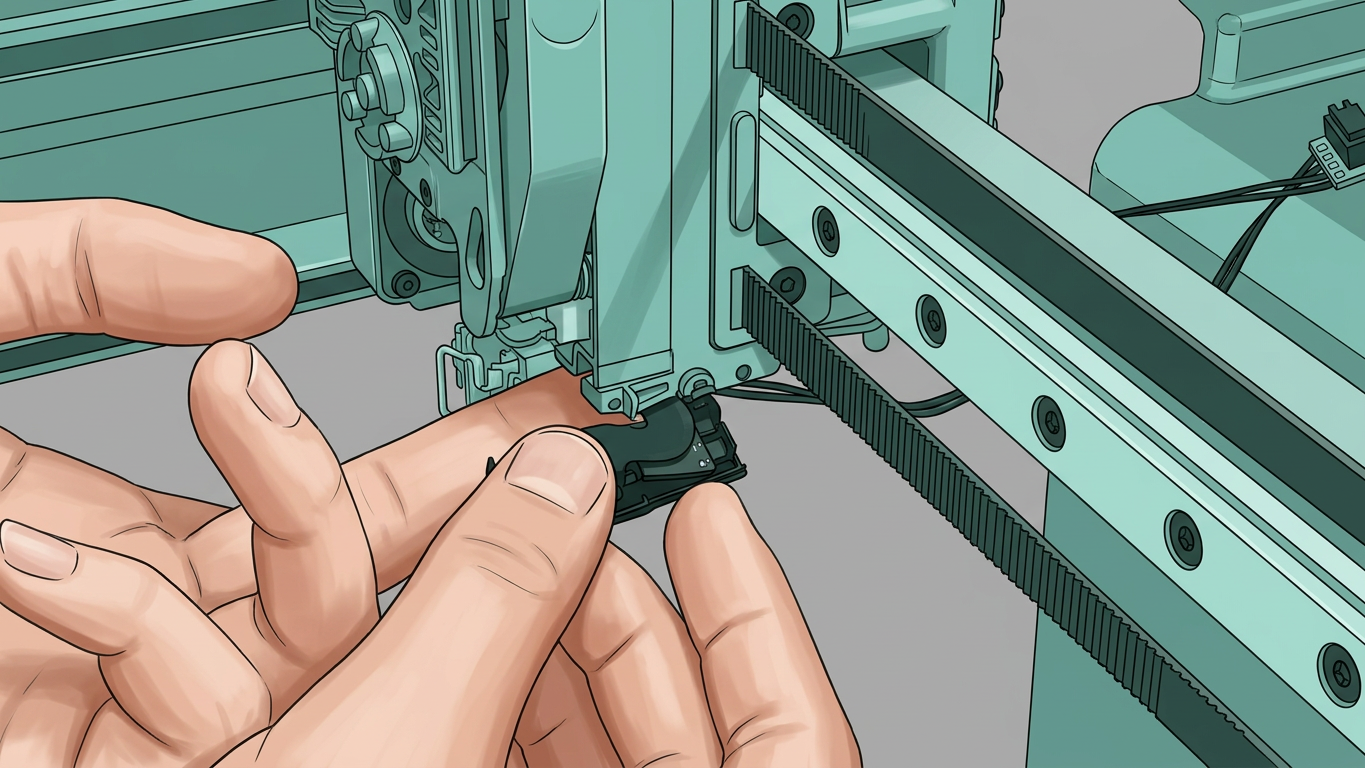

Шаг 7: Снимите камеру головки

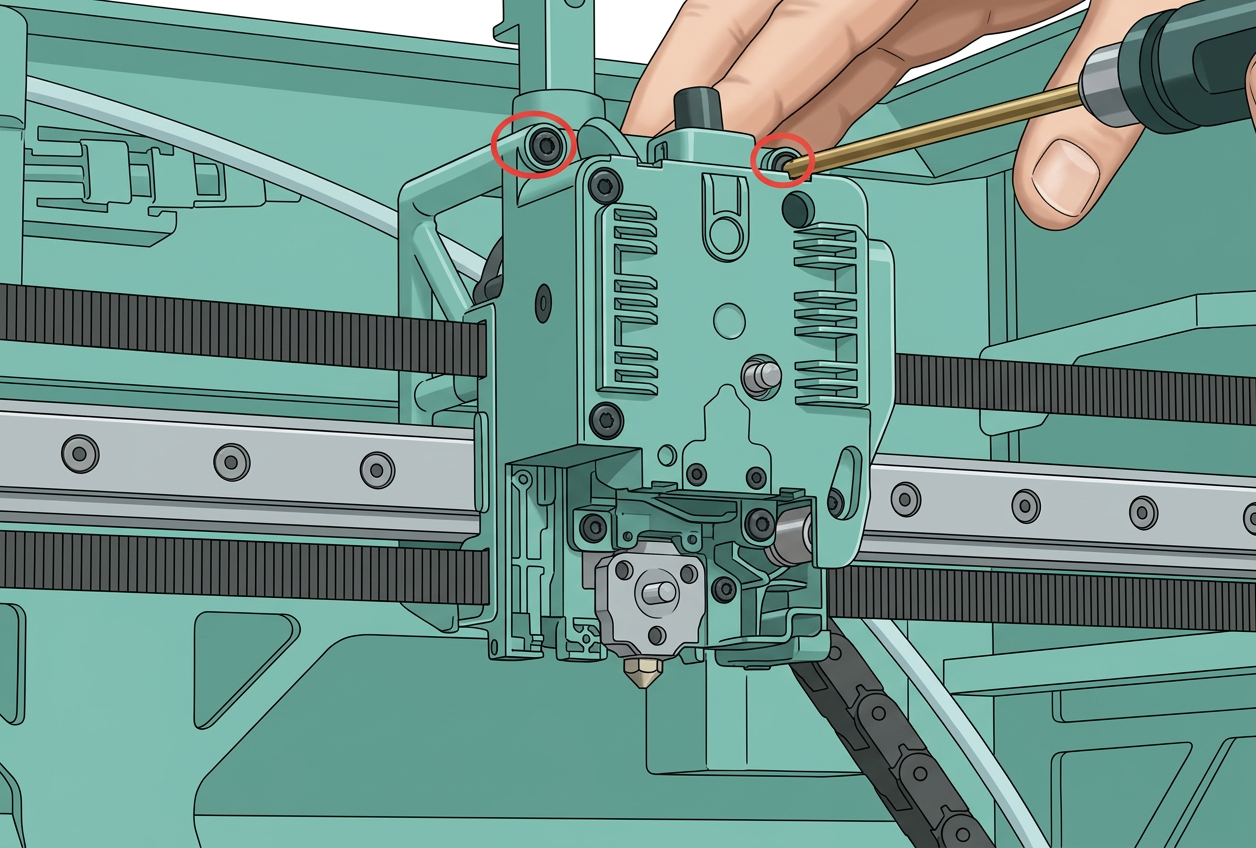

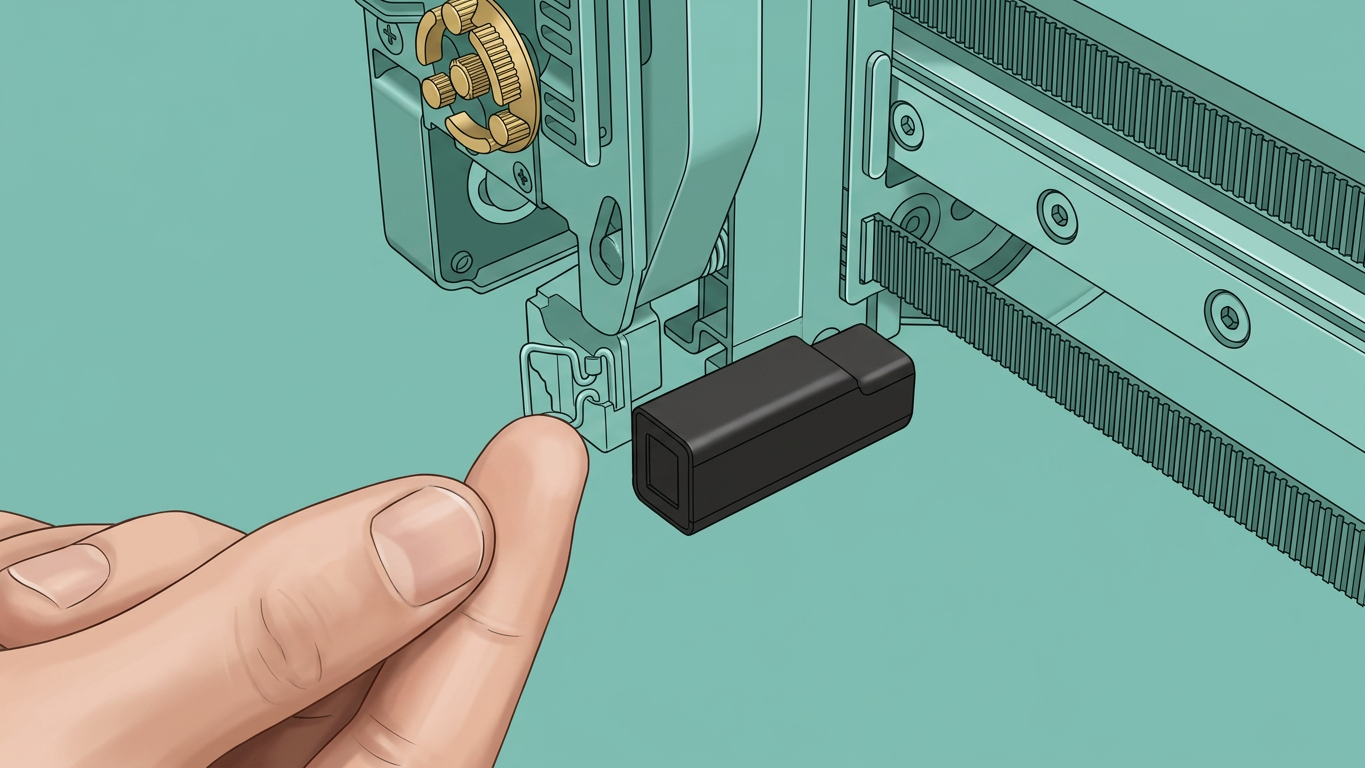

См. Шаг 5 руководства по разборке и сборке камеры головки: Подденьте крышку камеры головки и открутите 2 видимых винта (для одного винта необходимо вставить отвёртку под плоский кабель). Рекомендуется сначала ослабить Винт 1 на несколько оборотов, затем полностью снять Винт 2 и, наконец, полностью снять Винт 1.
 |
 |
|---|

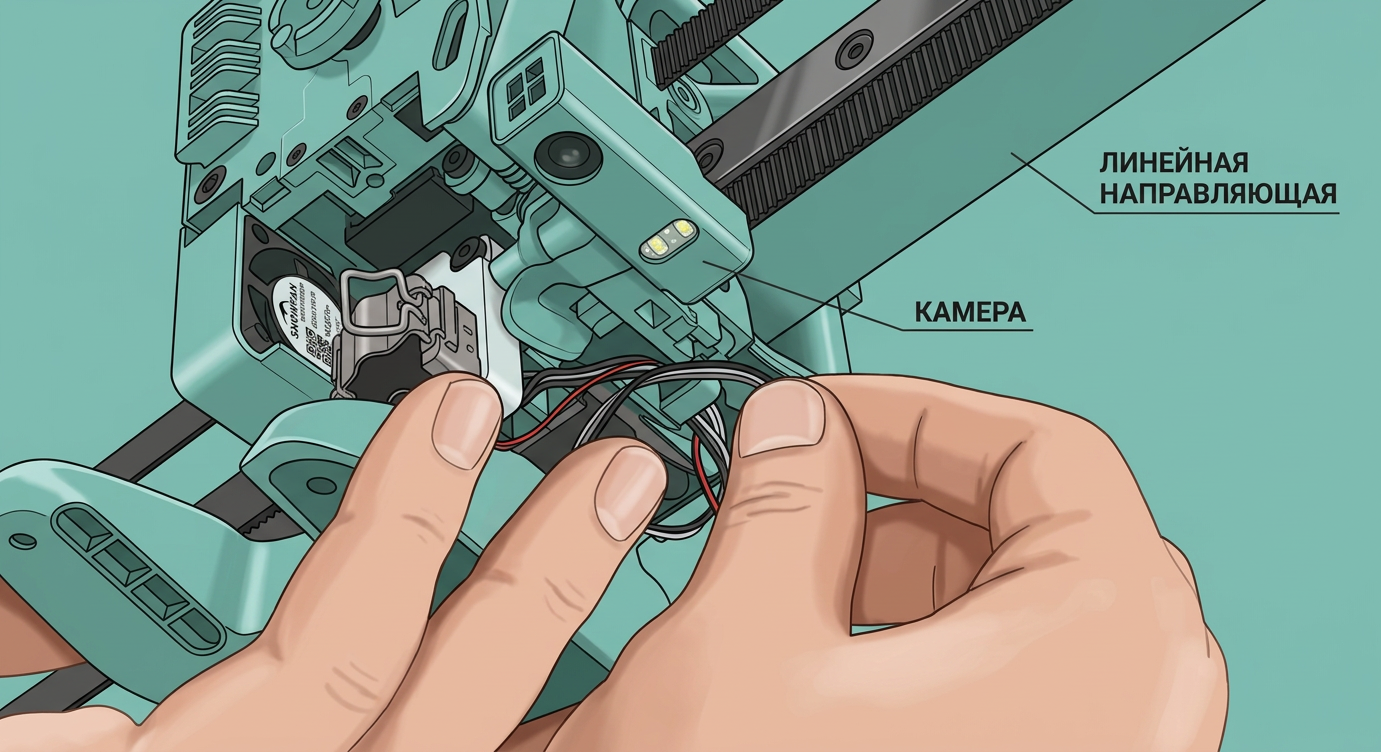

Снимите плоский кабель с рамы головки. Обратите внимание, что в некоторых партиях плоский кабель на клипсе может иметь клеевую основу — вам нужно покачивать его влево и вправо, чтобы ослабить его.

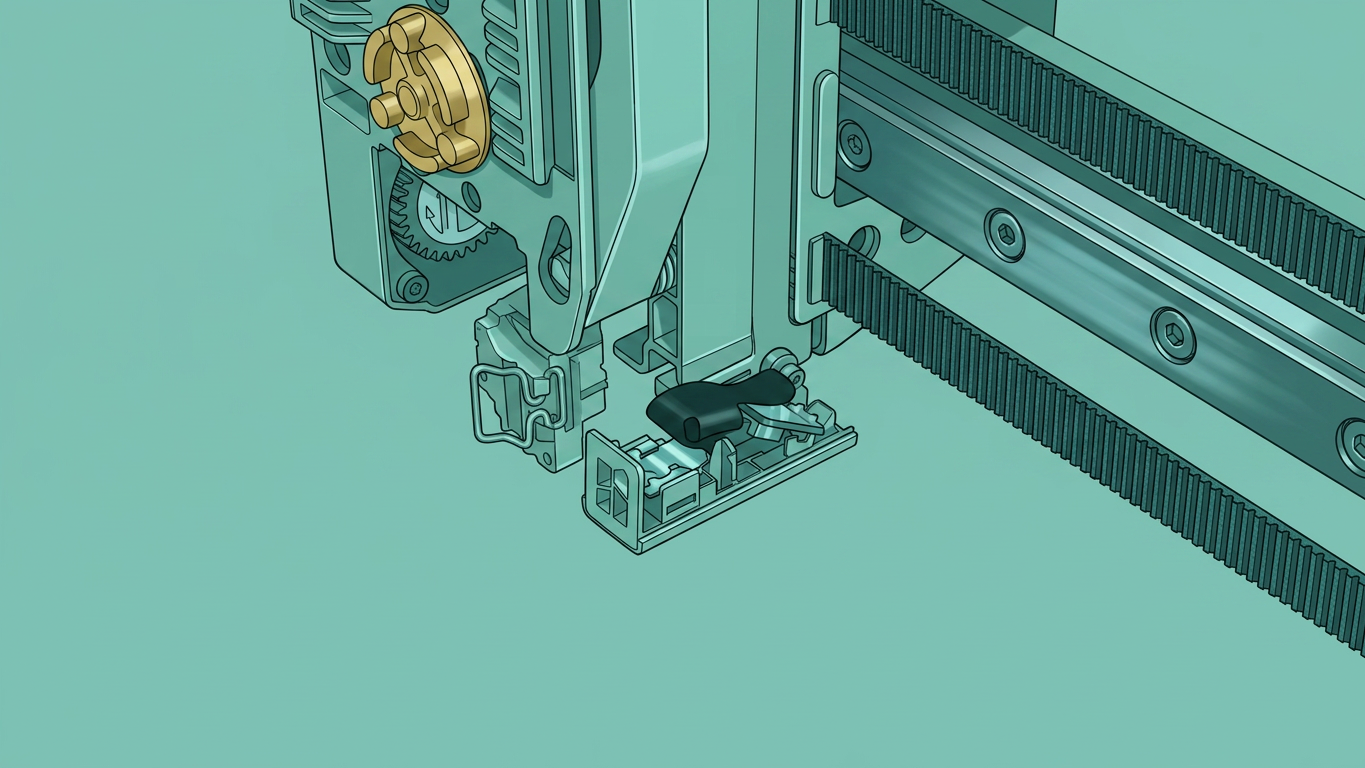

Шаг 8: Снимите вентилятор хотэнда и вихретоковую катушку
См. Шаг 5 руководства по разборке и сборке вихретоковой катушки для снятия вентилятора хотэнда и вихретоковой катушки.

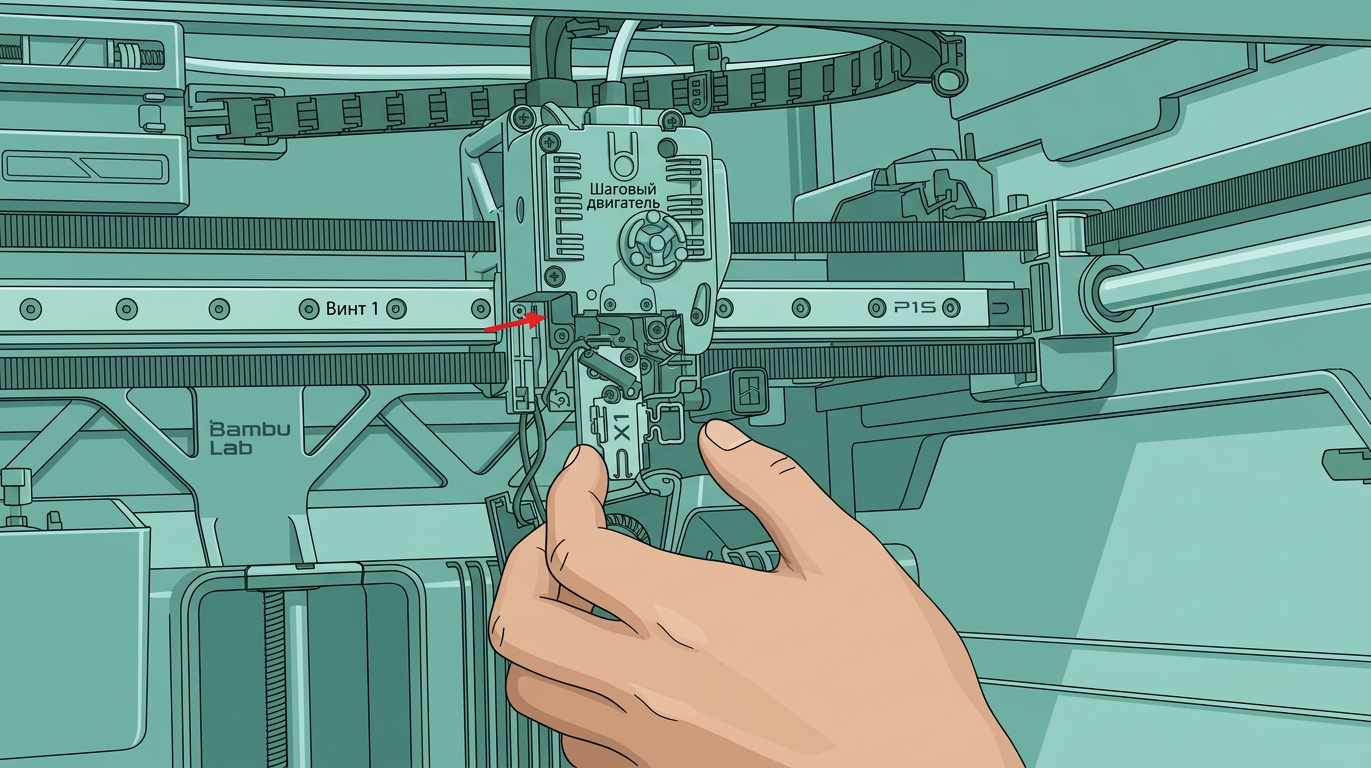

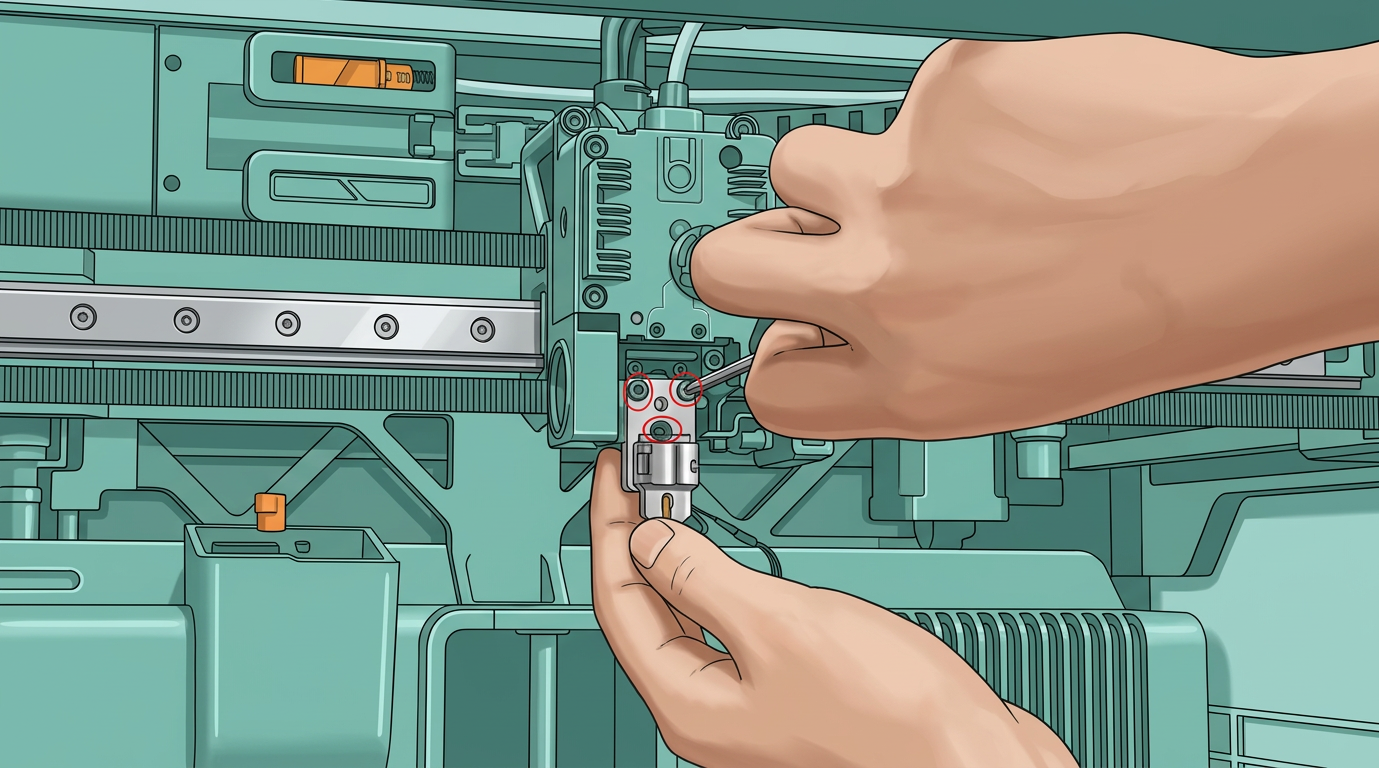

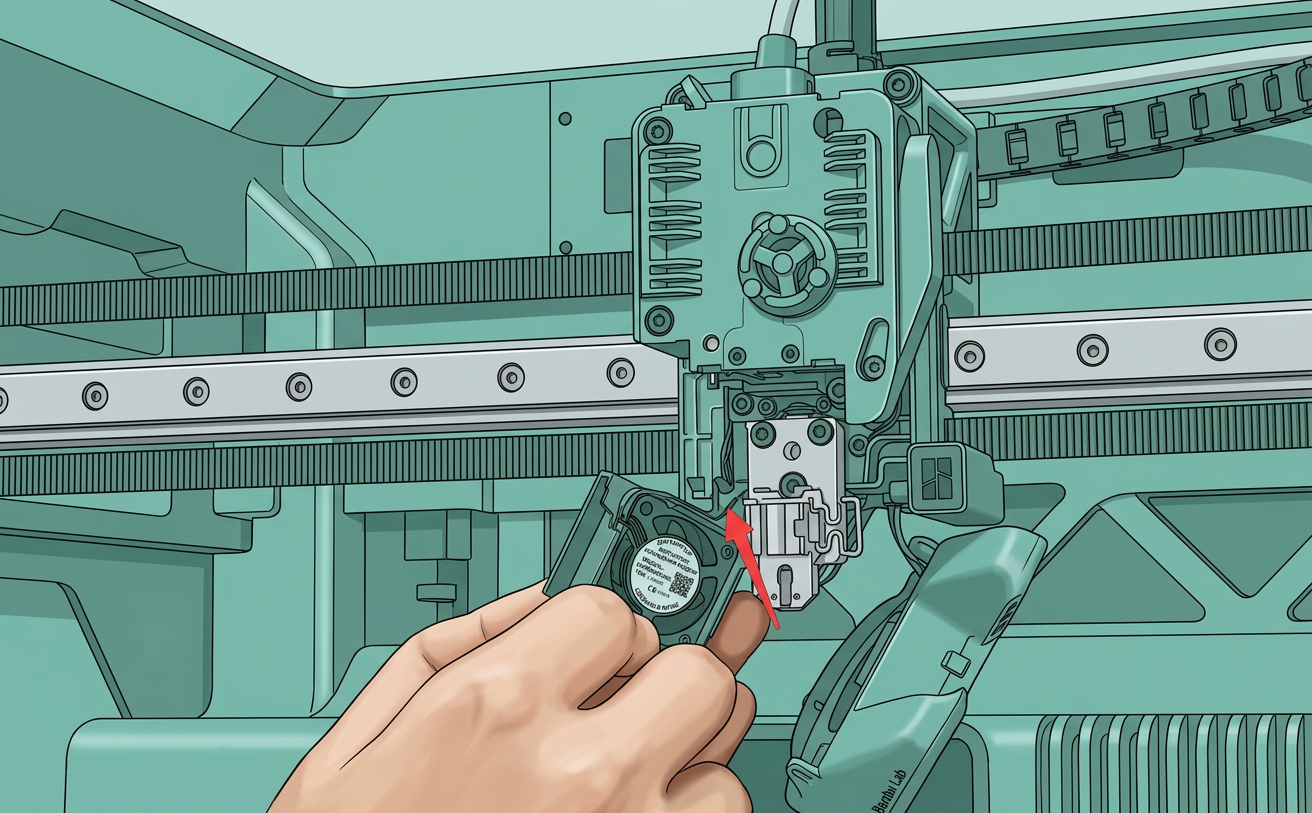

- Открутите 2 винта вентилятора хотэнда и снимите вентилятор хотэнда; (Это показано только для демонстрации операции — возможны ошибки монтажа, пожалуйста, игнорируйте)
- Открутите 2 винта вихретоковой катушки и проложите кабель вокруг области, указанной стрелкой; (Это показано только для демонстрации операции — возможны ошибки монтажа, пожалуйста, игнорируйте)

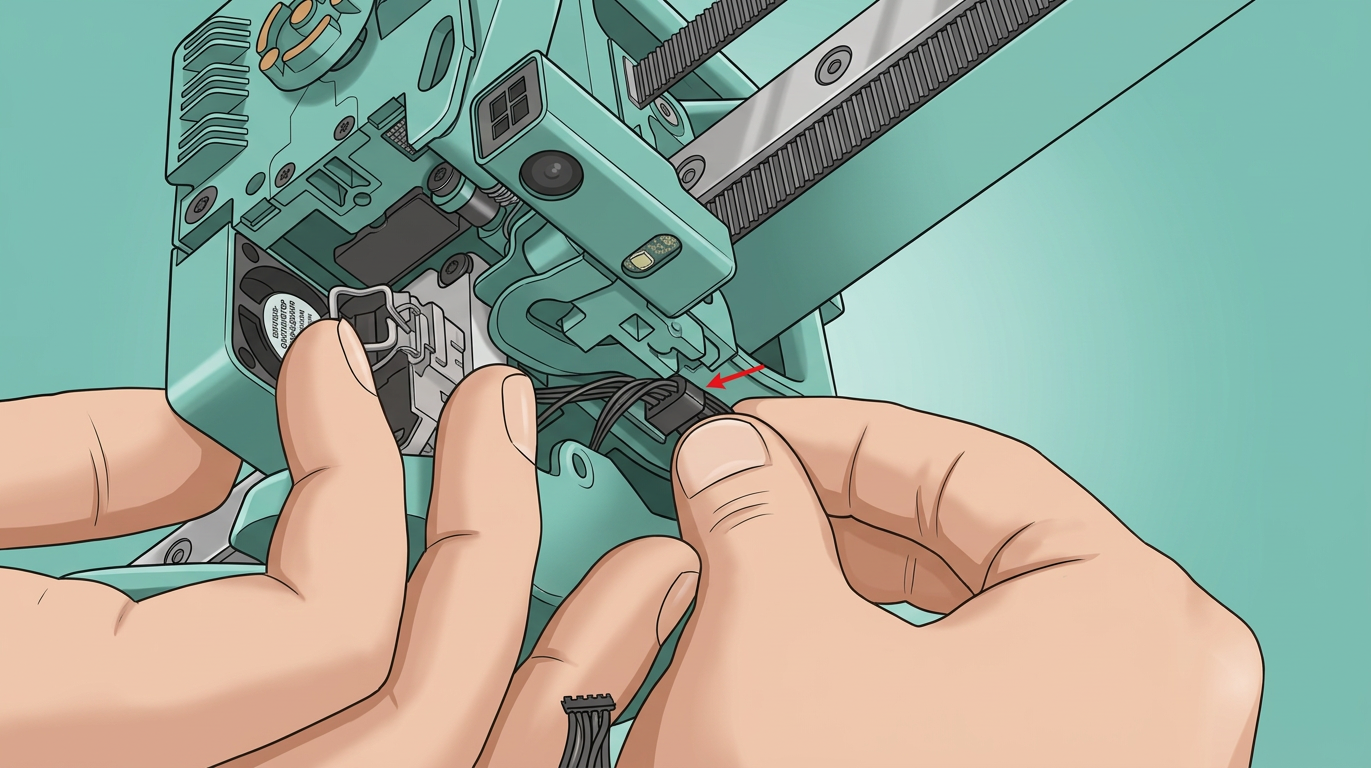

- Последовательно извлеките кабель вентилятора хотэнда и кабель вихретоковой катушки из паза для кабель-менеджмента, затем снимите старую вихретоковую катушку; (Это показано только для демонстрации операции — возможны ошибки монтажа, пожалуйста, игнорируйте)

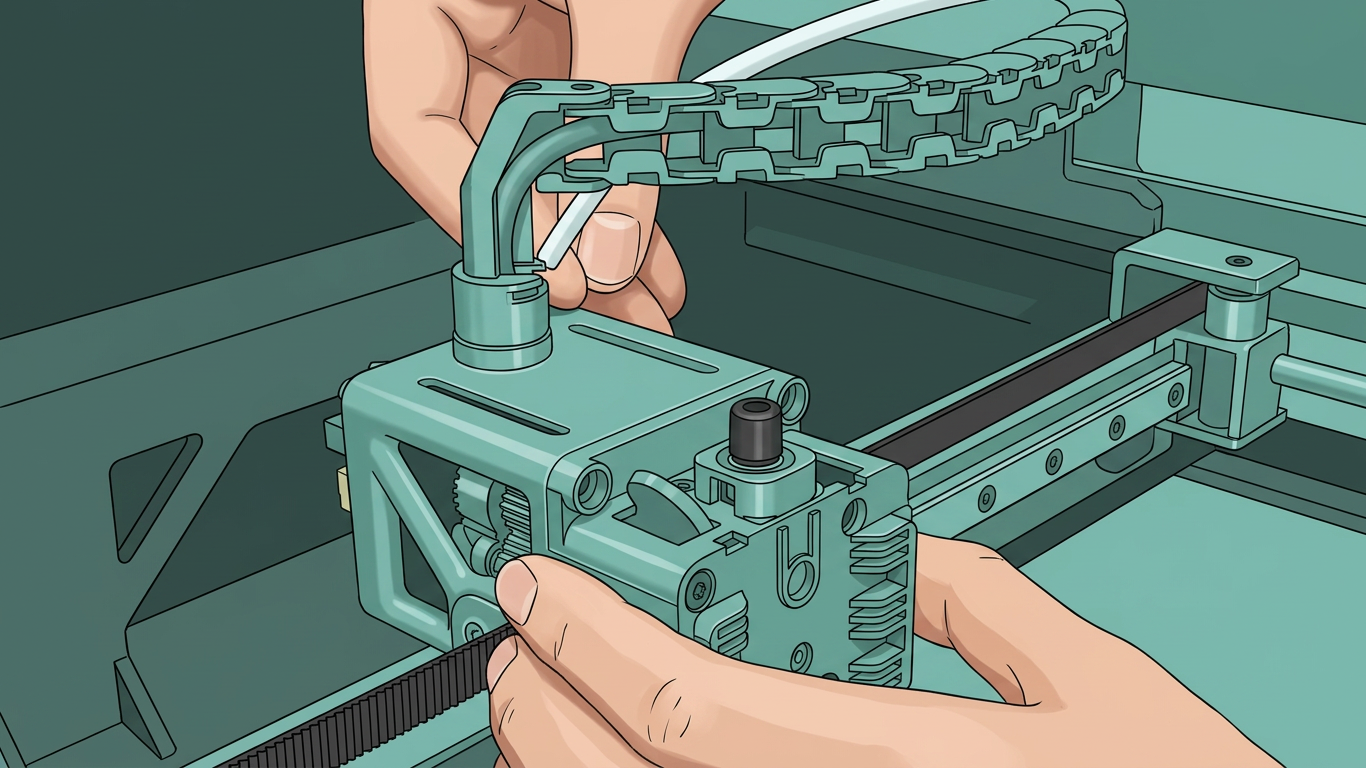

Шаг 9: Снимите узел экструдера
См. Шаг 6 руководства по разборке и сборке узла экструдера для снятия узла экструдера.
Последующие шаги показаны только для демонстрации действий и могут содержать ошибки монтажа — пожалуйста, игнорируйте их.

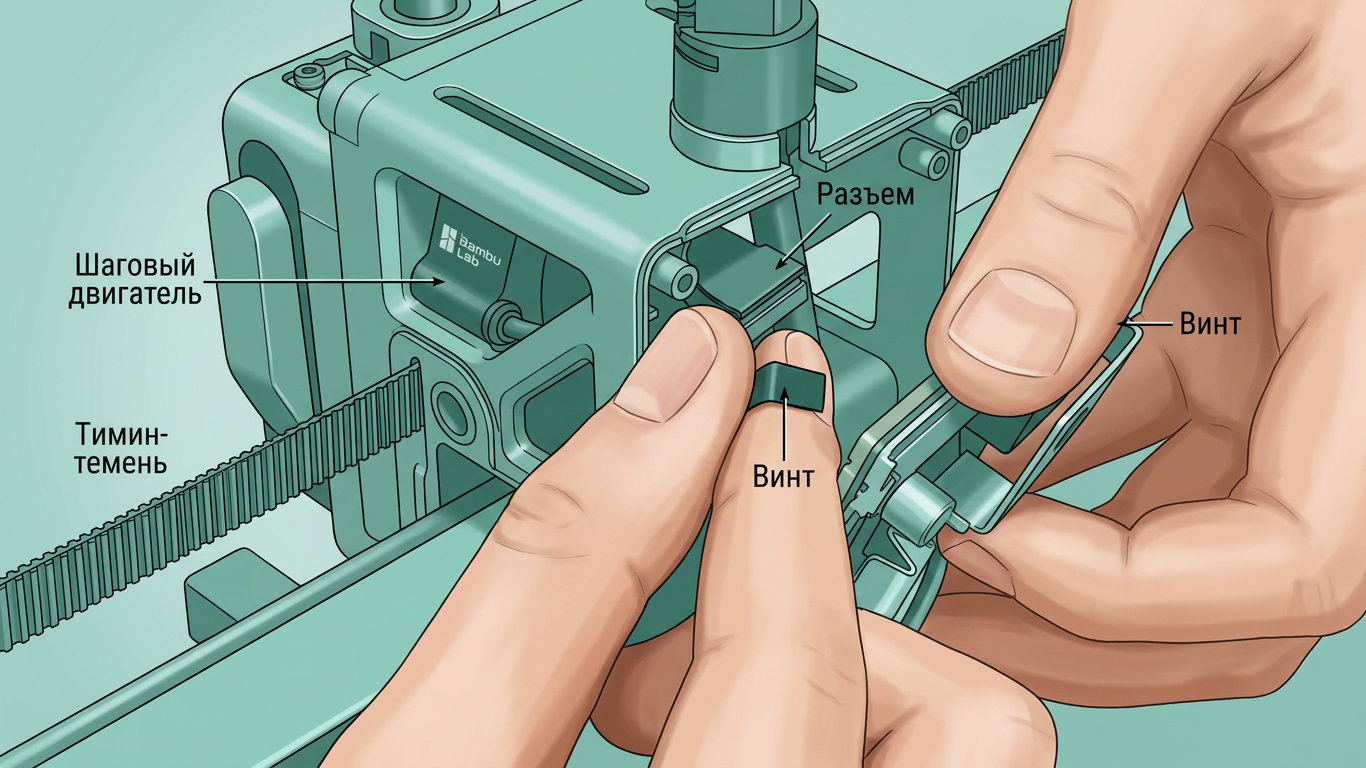

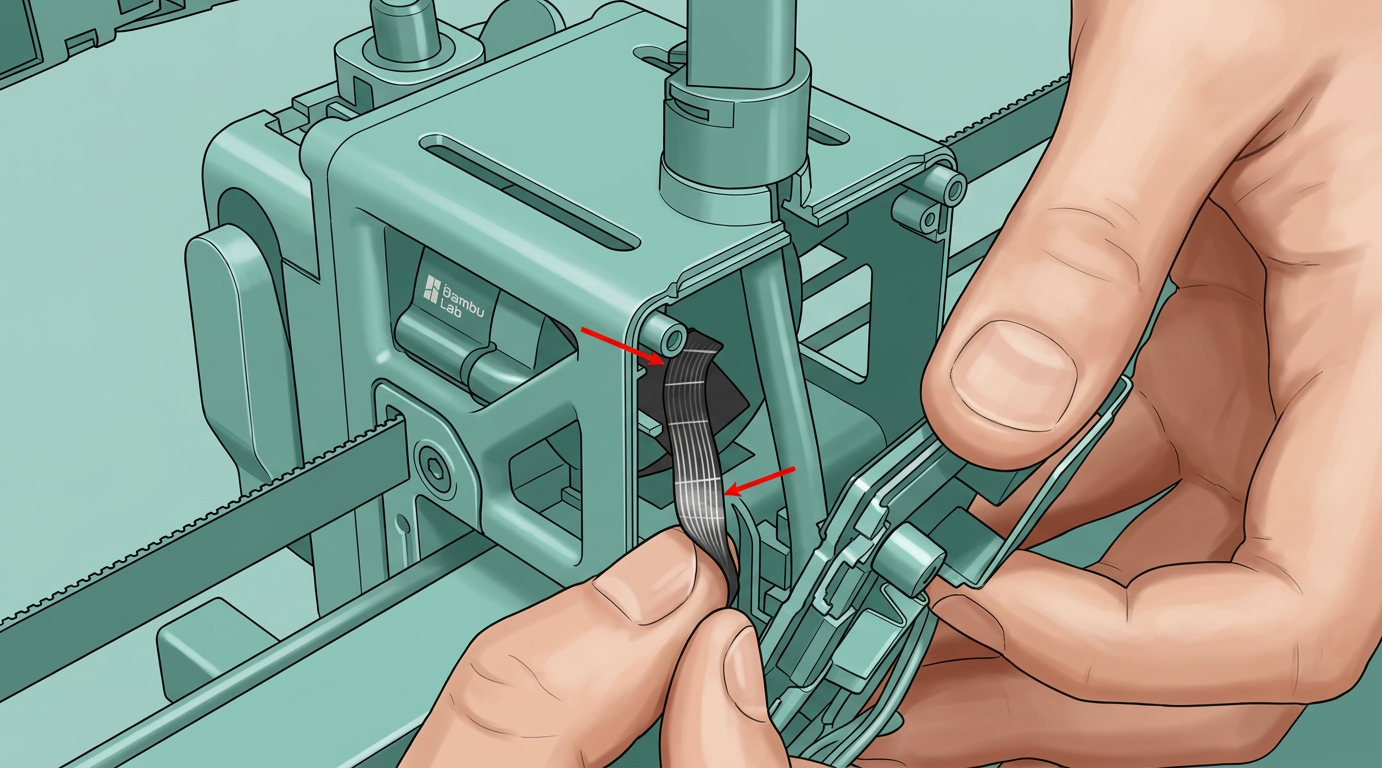

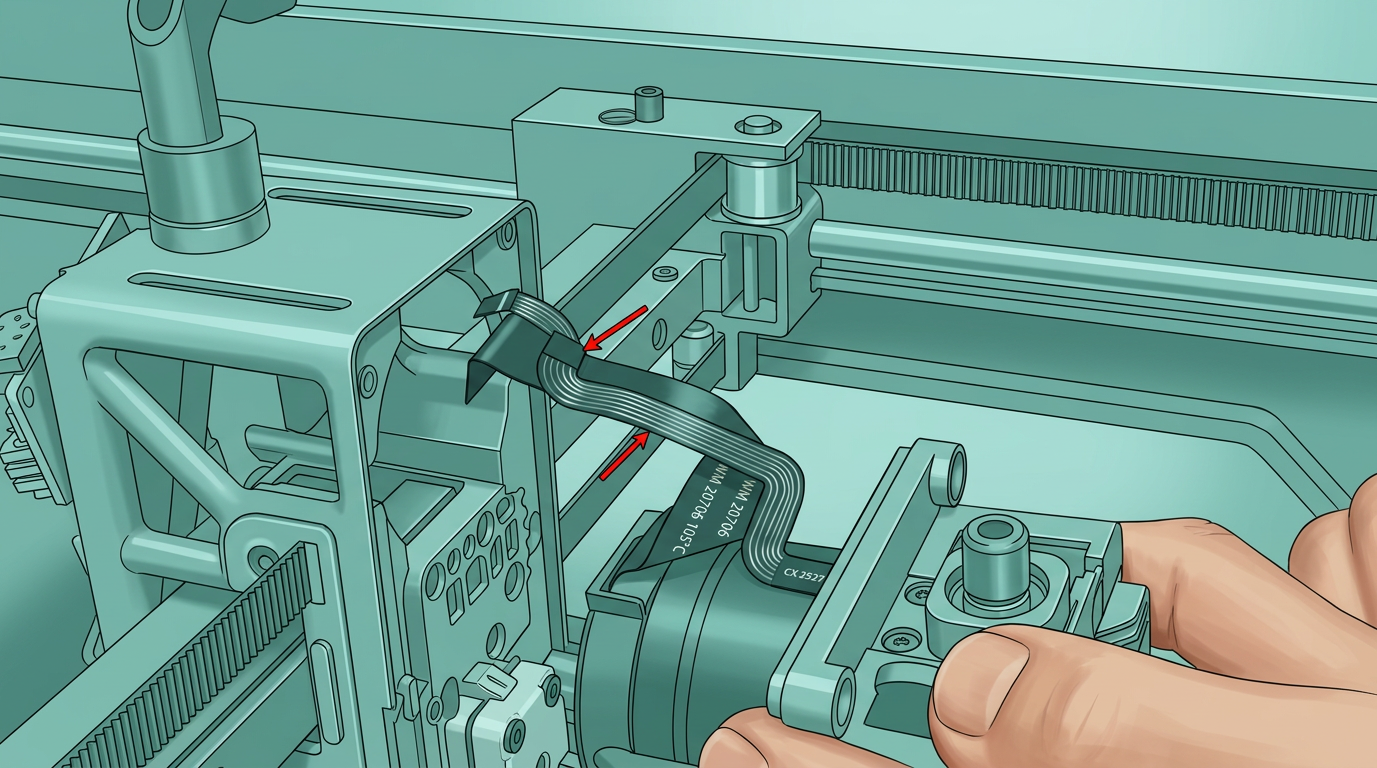

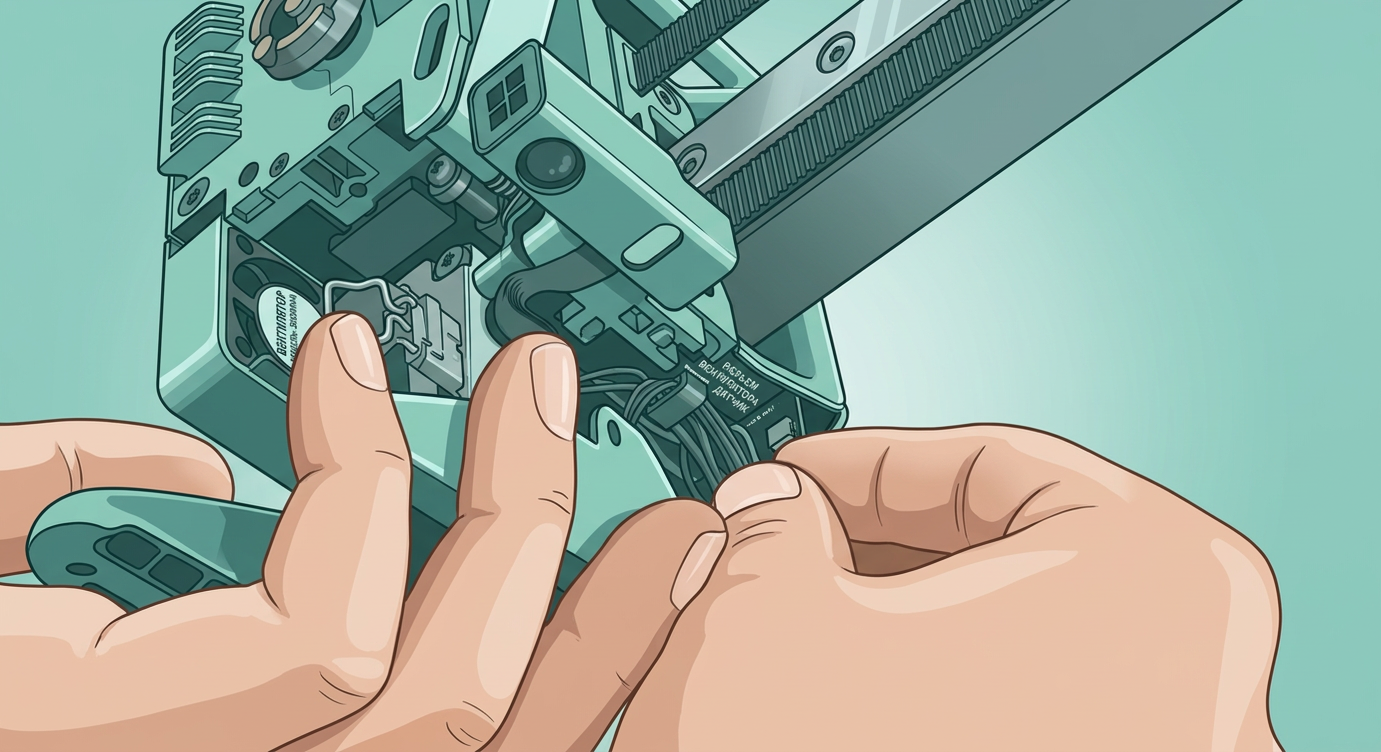

Поскольку FPC-кабель узла экструдера имеет клеевую основу и изгиб под 90 градусов (особенно тонкий кабель датчика Холла подавателя), при снятии узла экструдера необходимо проявлять особую осторожность, чтобы не порвать кабель.
Снимите клеевую основу кабеля со средней рамы, оттягивая её от средней рамы.
Если кабель датчика Холла подавателя экструдера приклеен к пластиковой средней раме, сначала переместите кабель, чтобы отделить его от средней рамы. Если мешает кабель верхнего мотора, используйте пластиковый инструмент, чтобы прижать его.

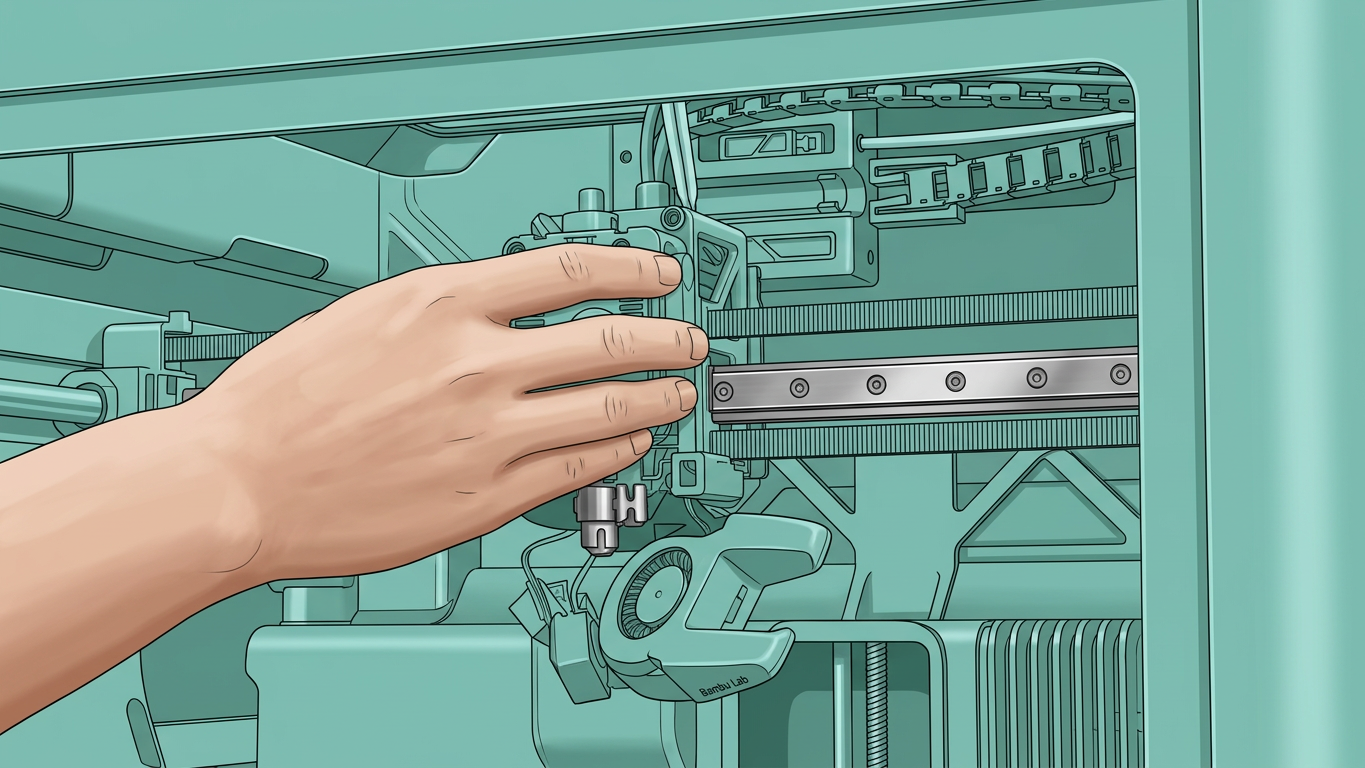

Покатайте узел экструдера влево и вправо, затем вытяните его спереди.
Если кабель датчика или мотора мешает средней раме, аккуратно прижмите его пальцем или пластиковым инструментом; не тяните сильно.

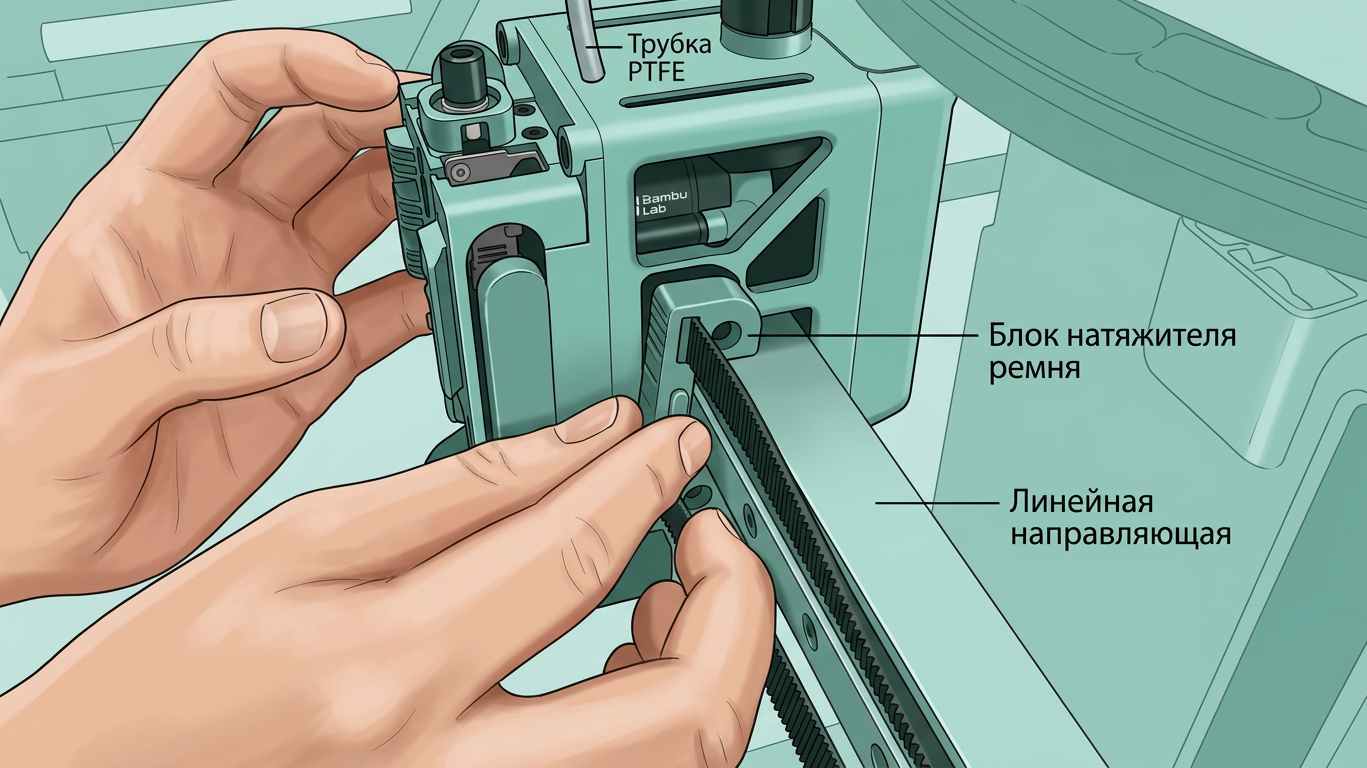

Шаг 10: Снимите ремень

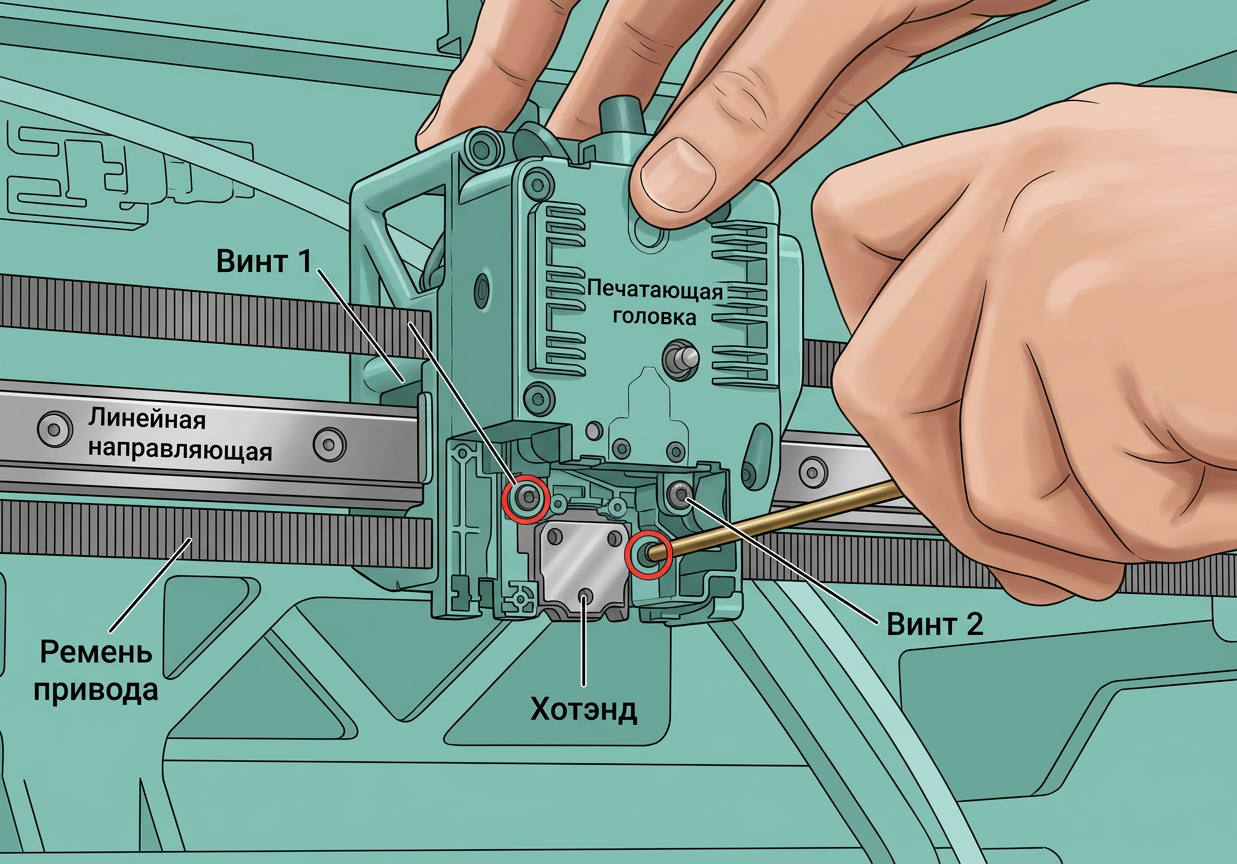

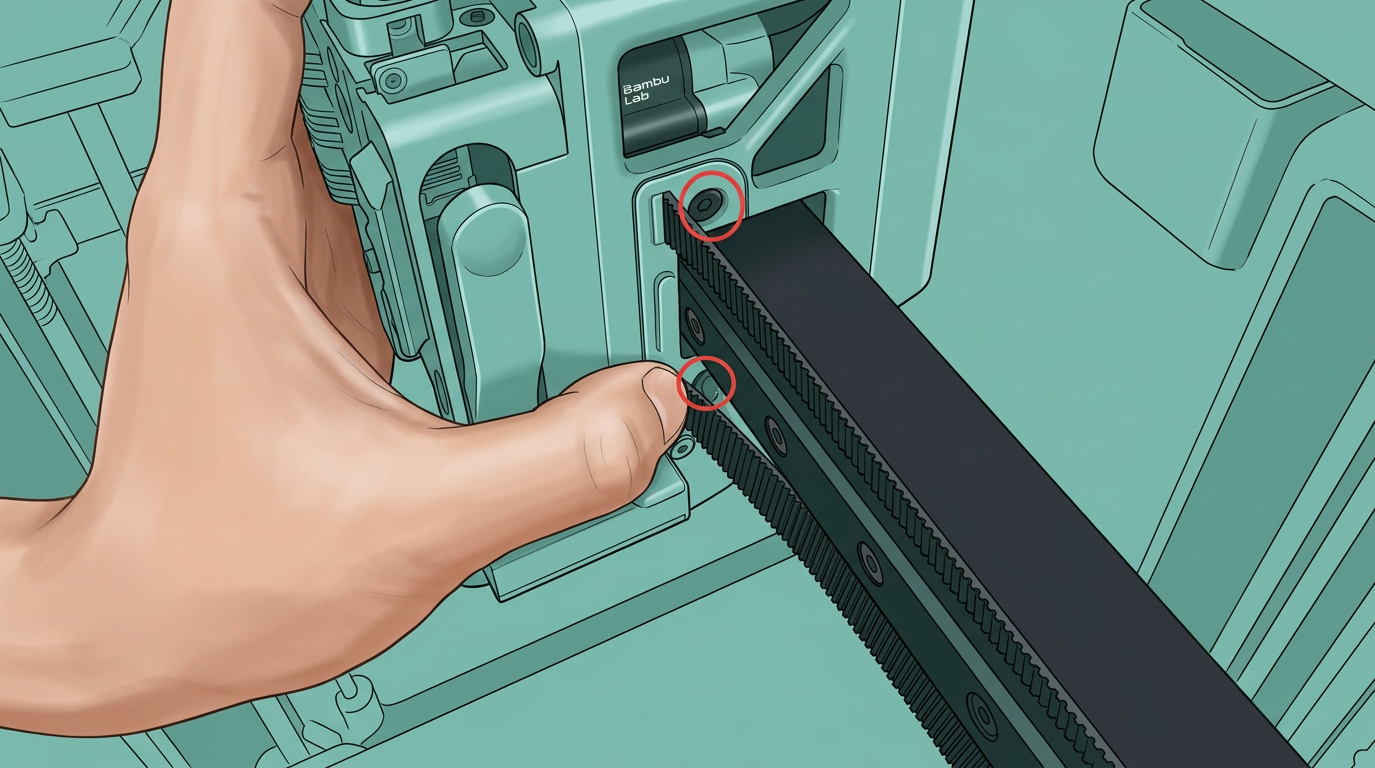

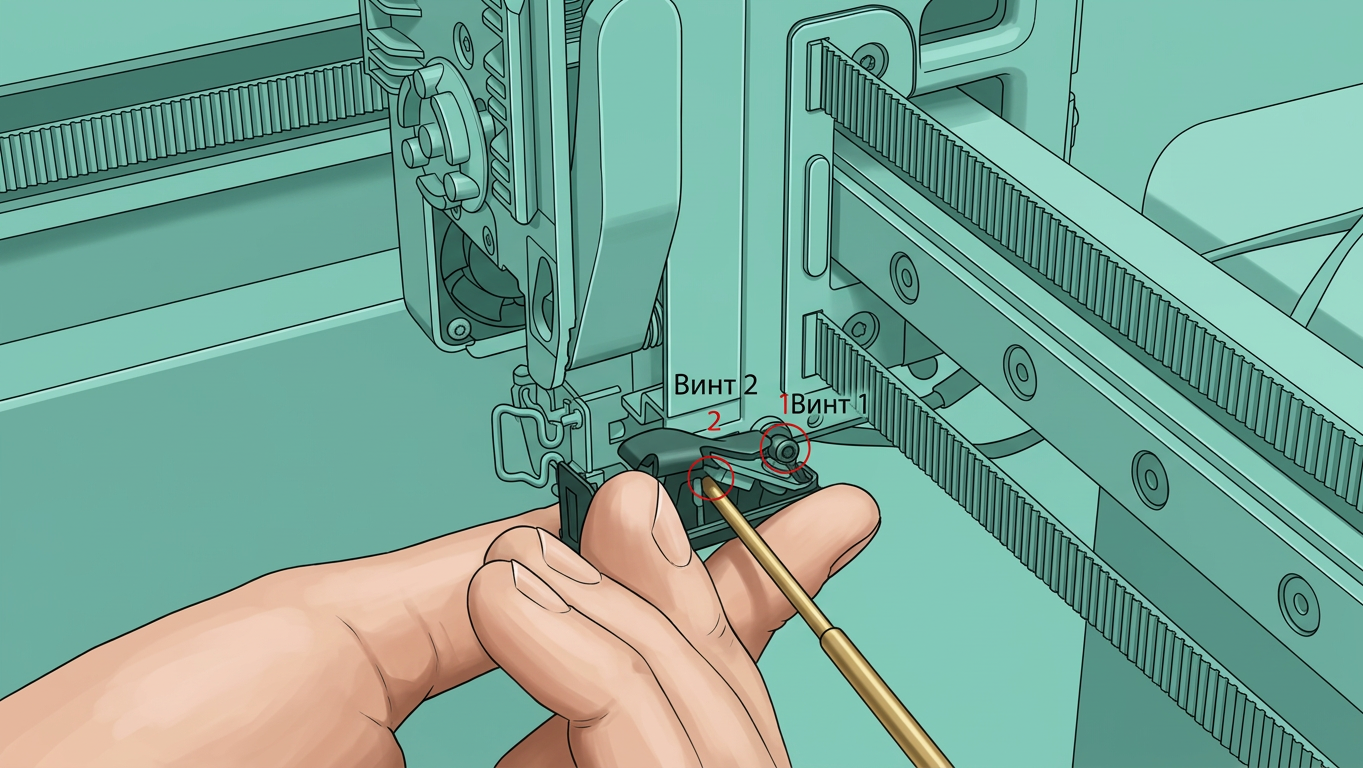

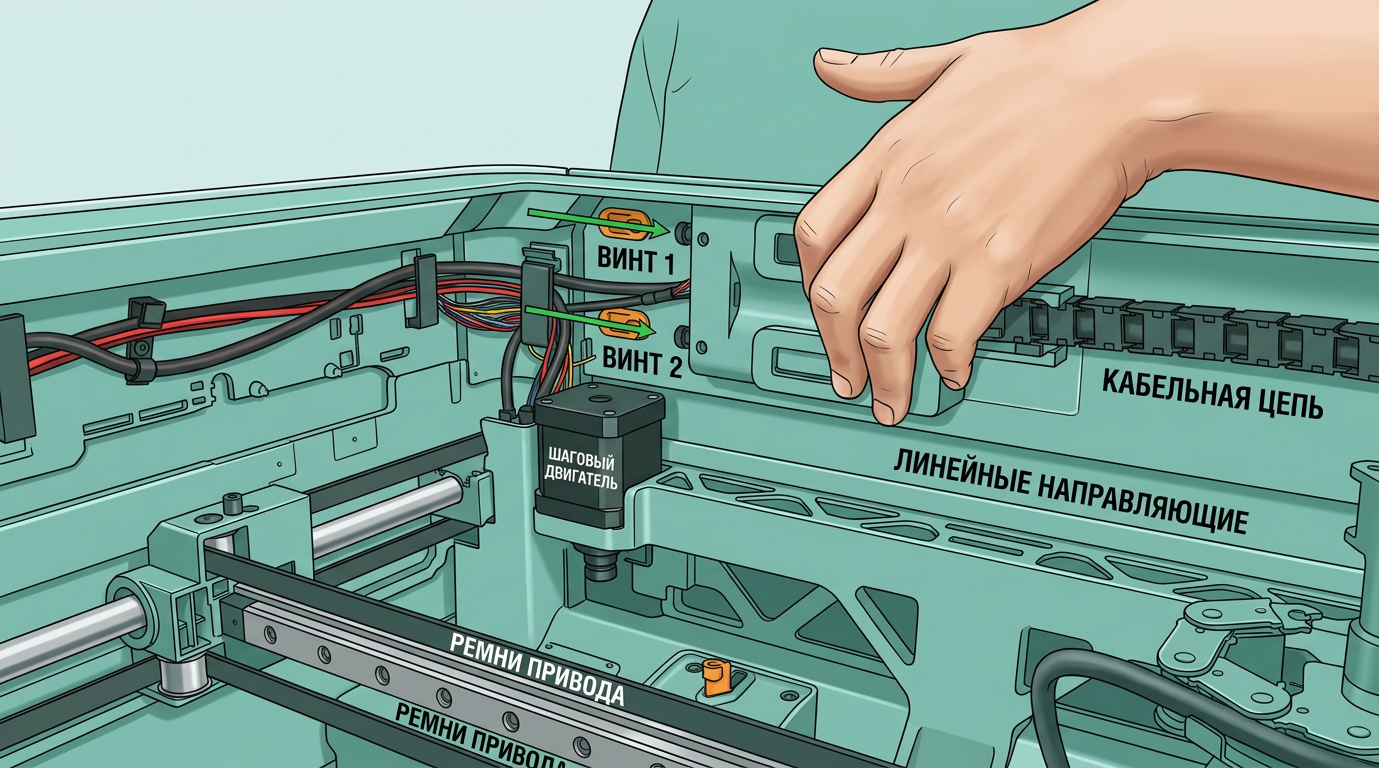

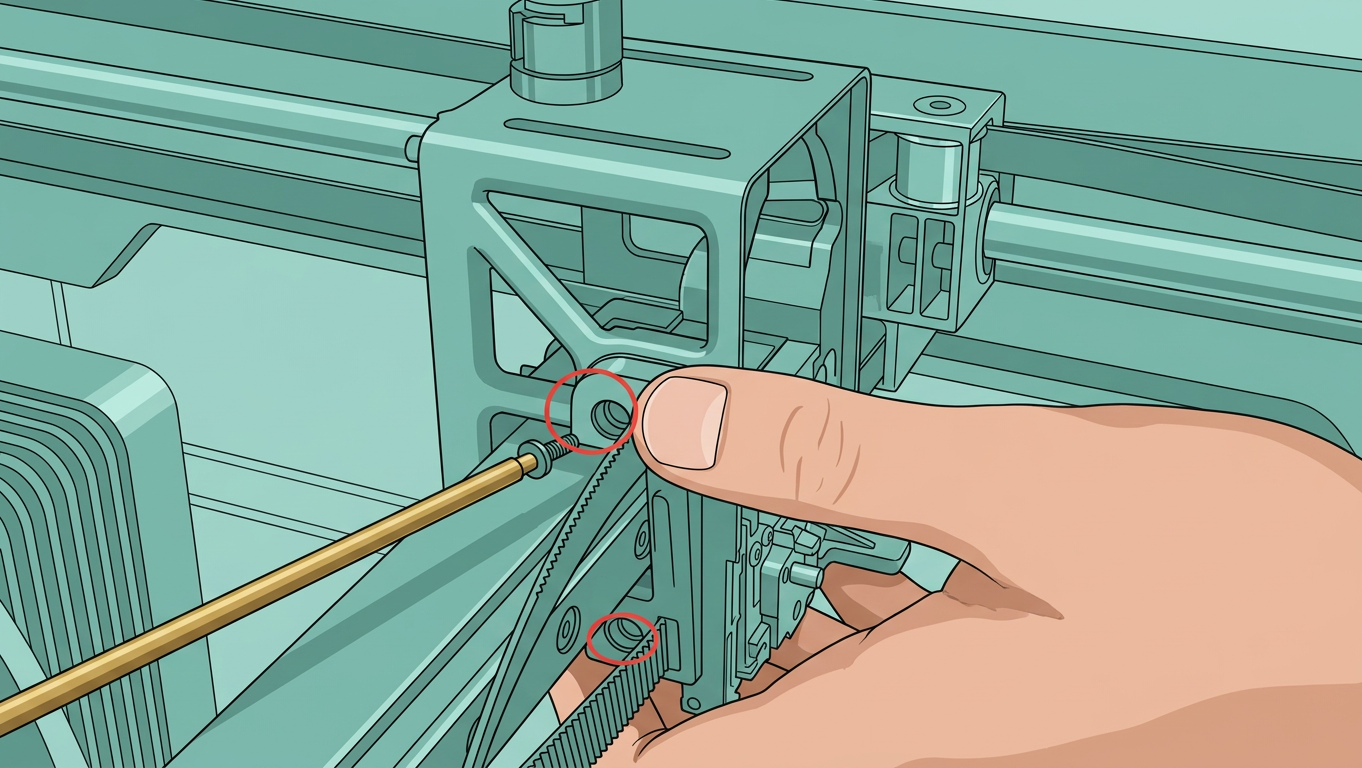

Открутите 2 винта на держателе ремня и снимите держатель ремня.
Снимите держатель ремня с другой стороны тем же способом.

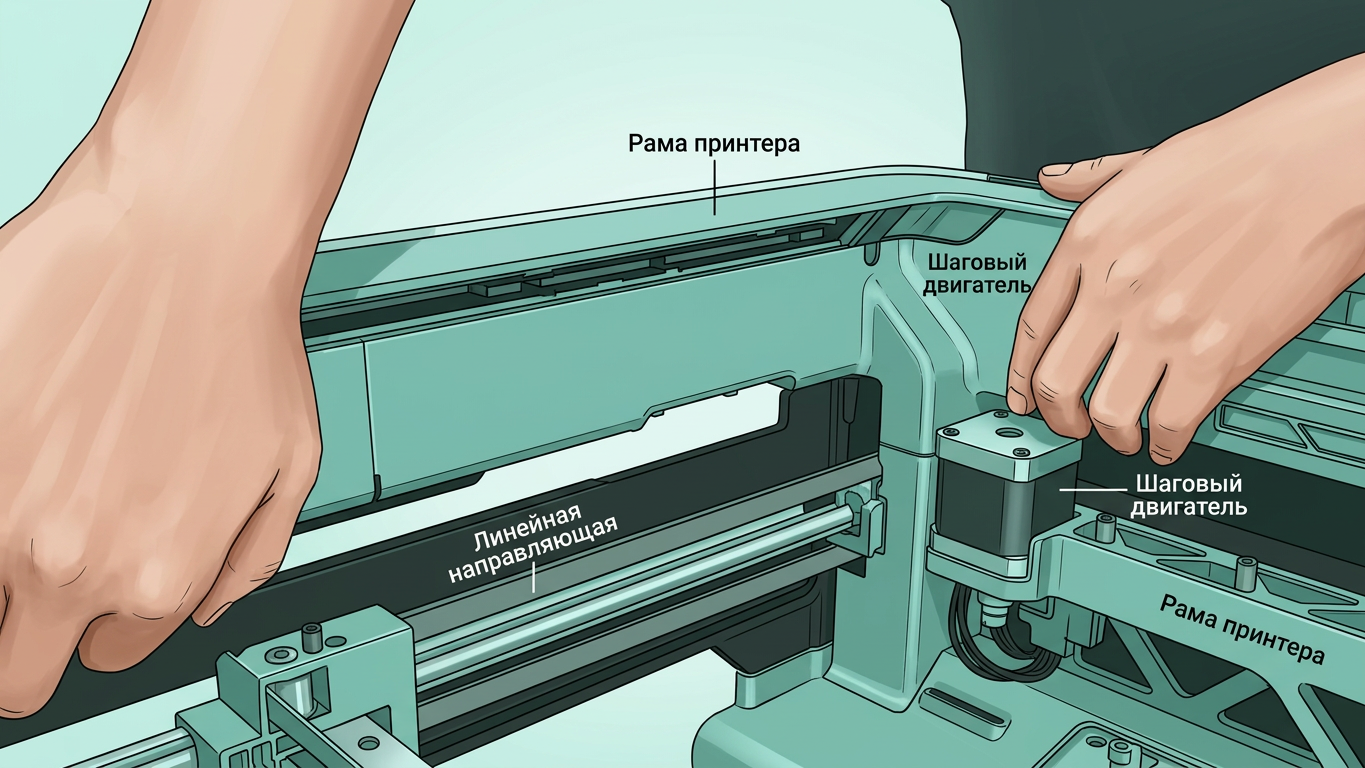

Шаг 11: Снимите крышку органайзера кабелей AP

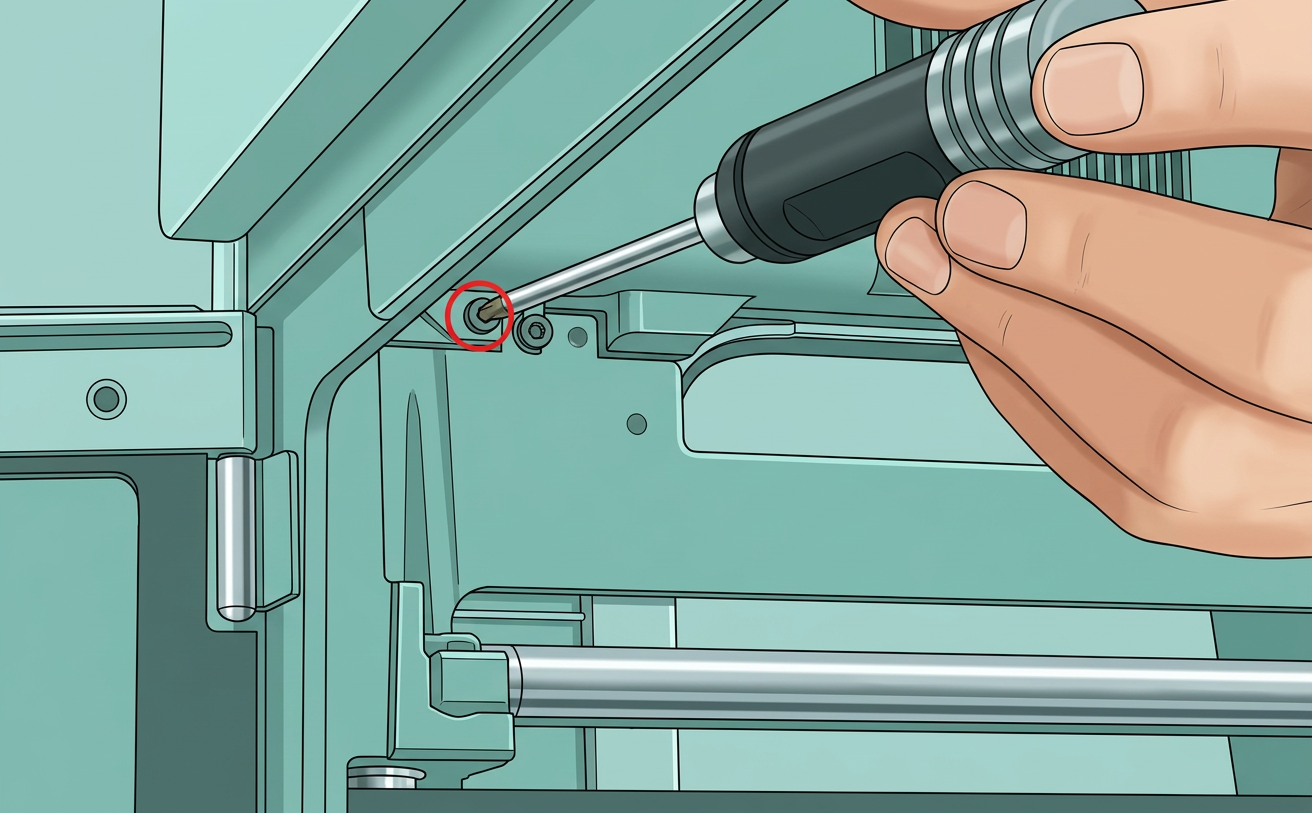

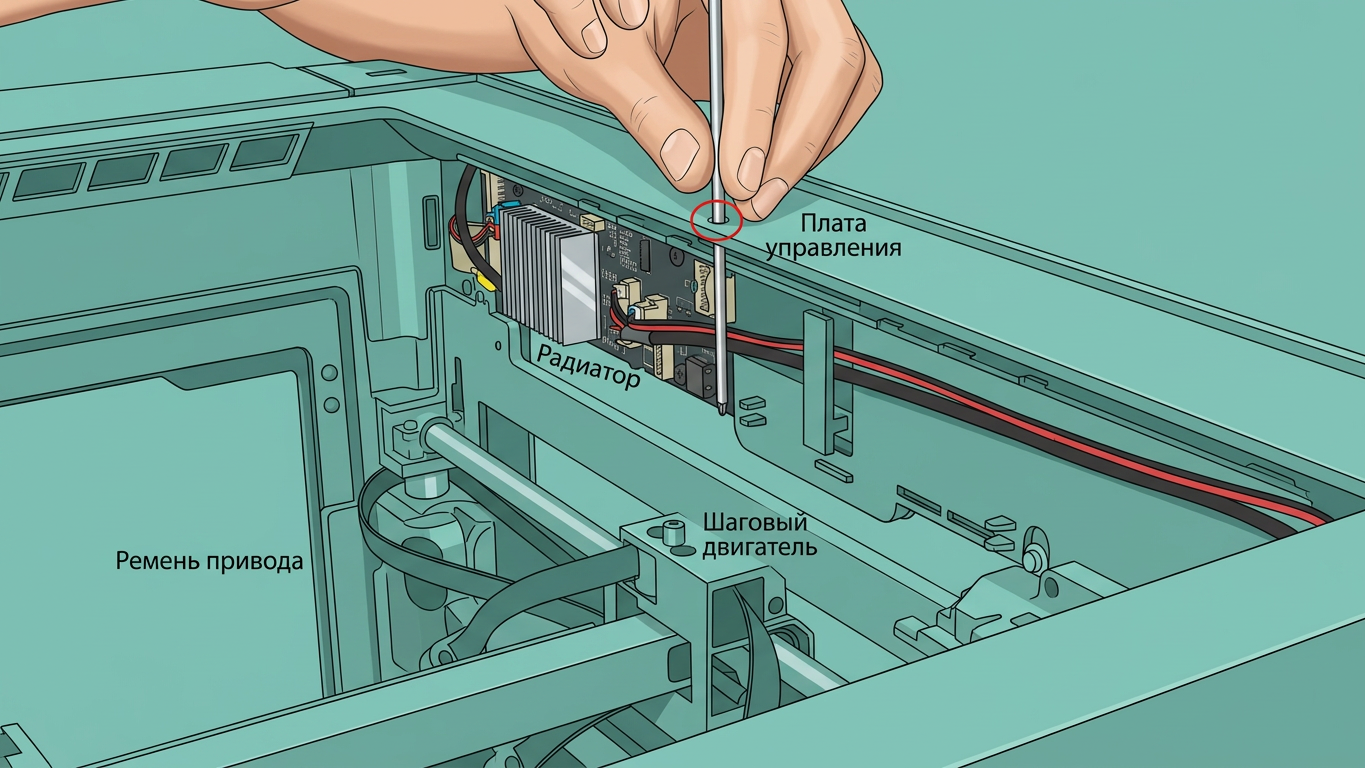

Используйте шестигранный ключ H2.0, чтобы открутить 1 фиксирующий винт (BT2.6x8), затем снимите крышку платы AP со стороны, близкой к передней двери.

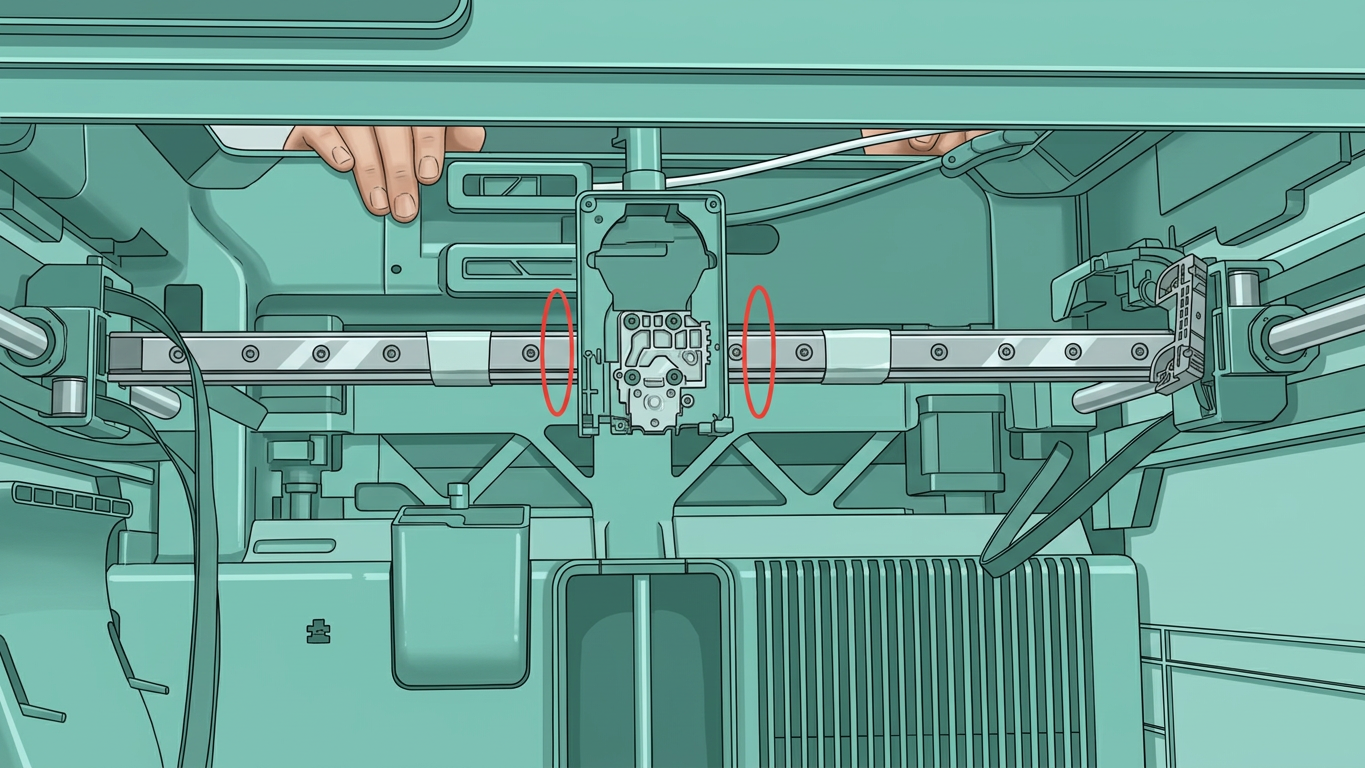

Шаг 12: Наклейте ленту без следов на обе стороны линейной направляющей, чтобы предотвратить выпадение шариков слайдера

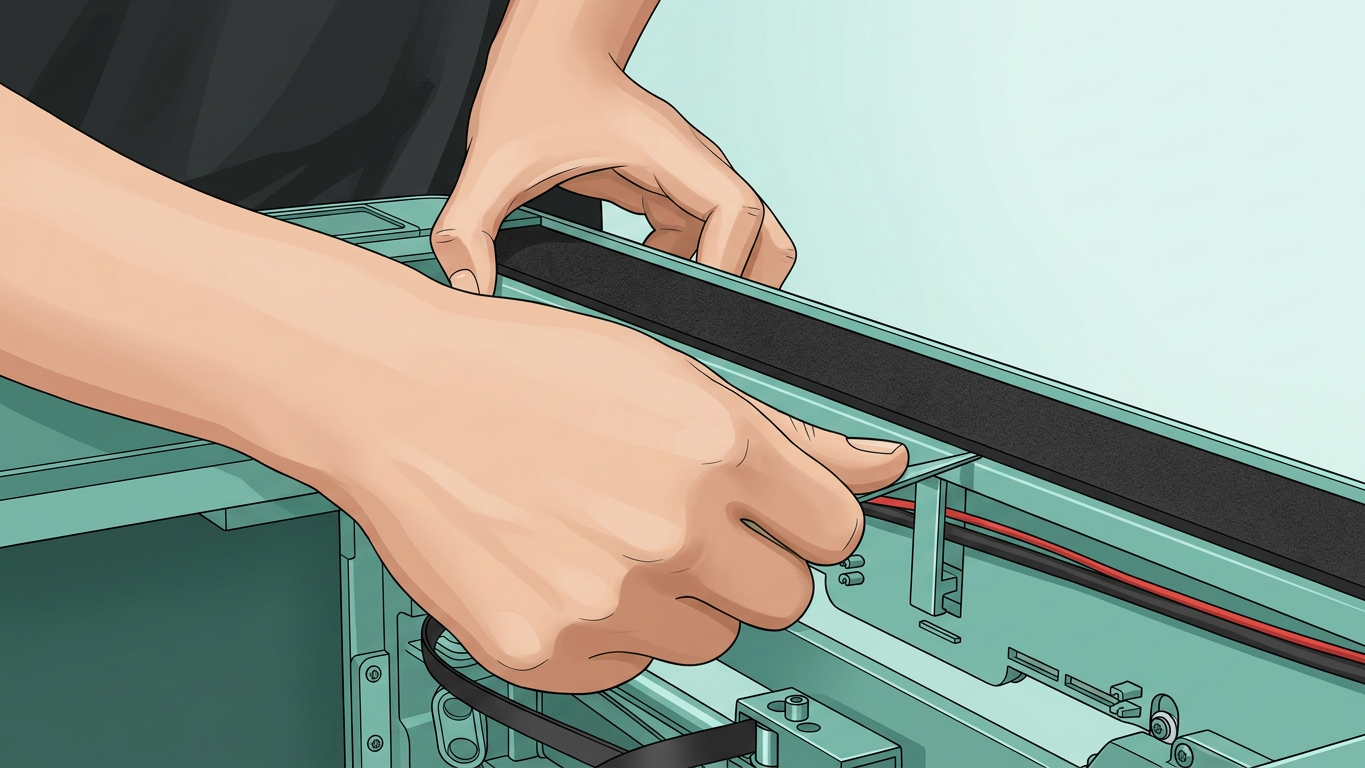

Наклейте ленту без следов на обе стороны инструментальной головки. Если ленты без следов нет, прикрепите бумагу к линейной направляющей и закрепите её прозрачным скотчем. Цель этого шага — ограничить движение инструментальной головки и предотвратить её соскальзывание с линейной направляющей при снятии направляющей.
Шаг 13: Снимите узел линейной направляющей

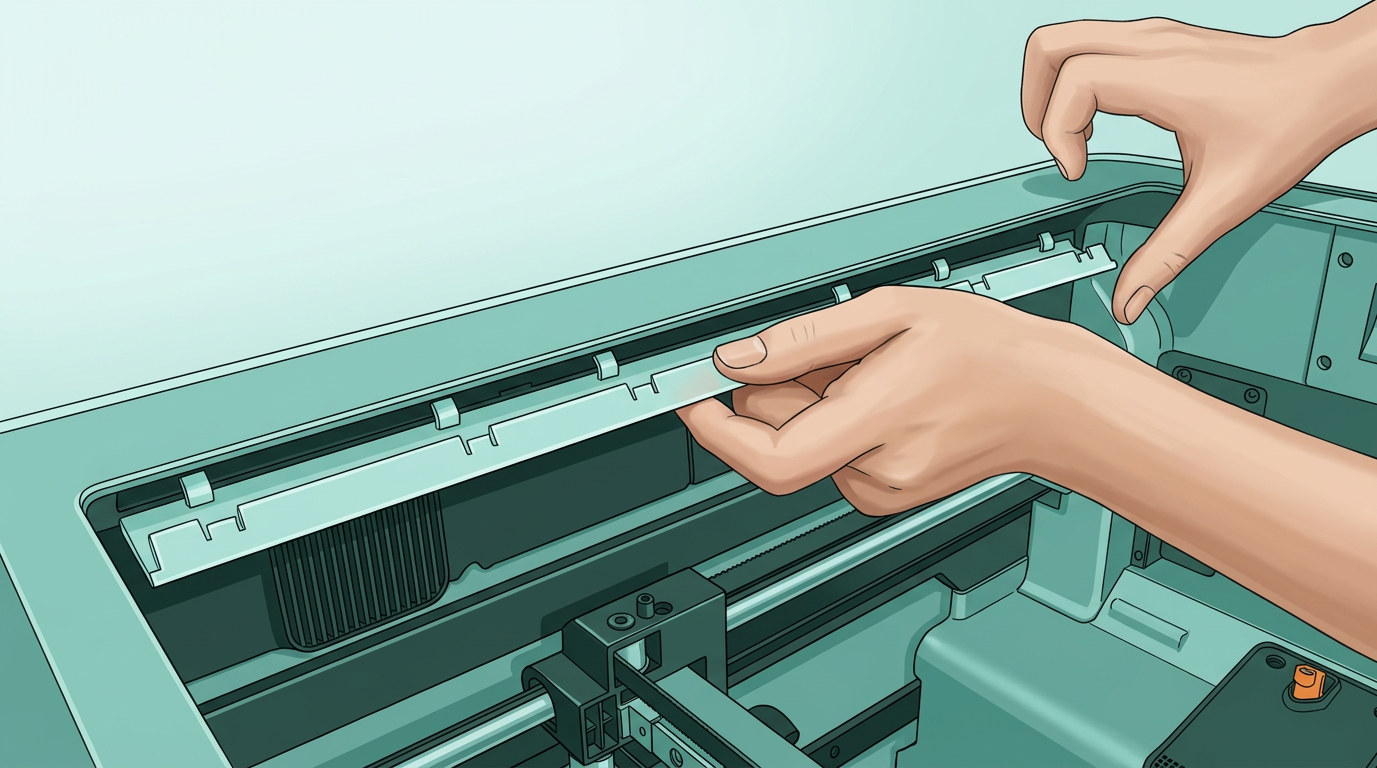

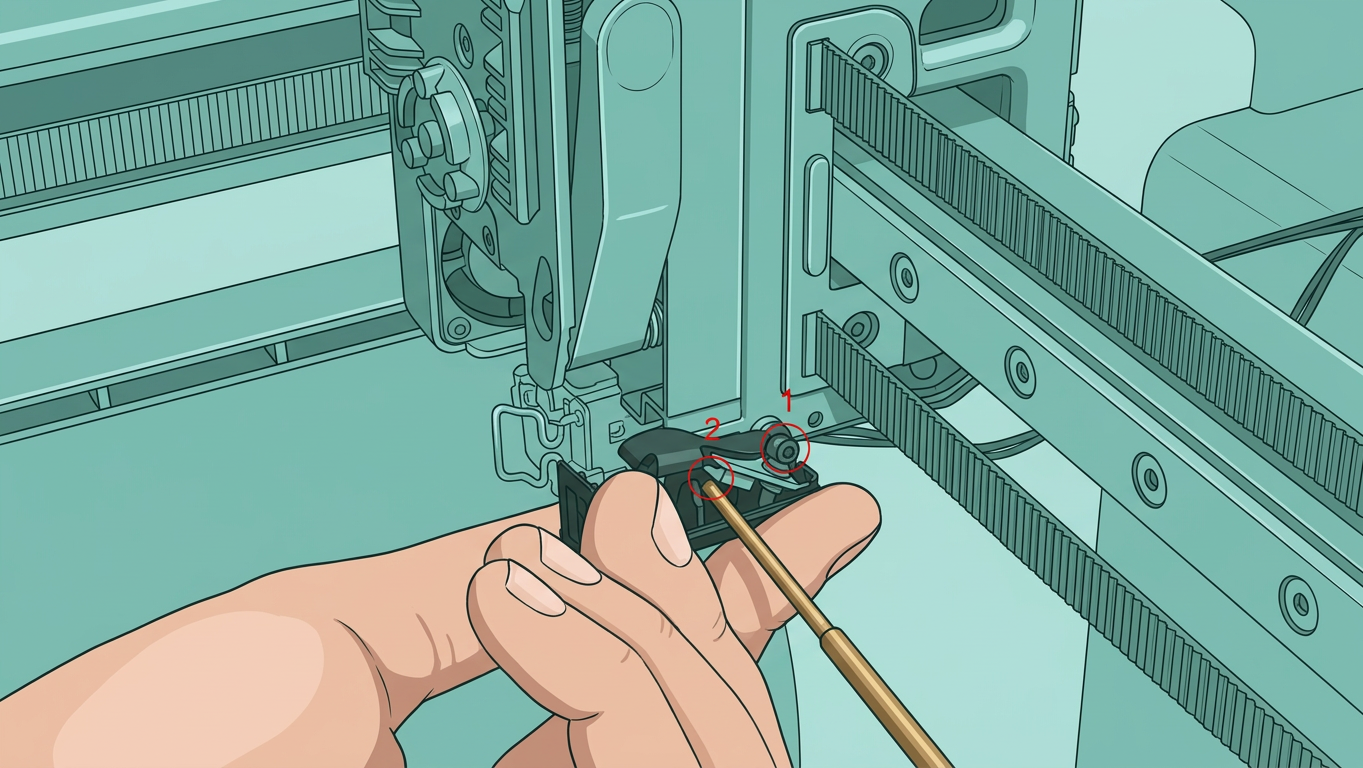

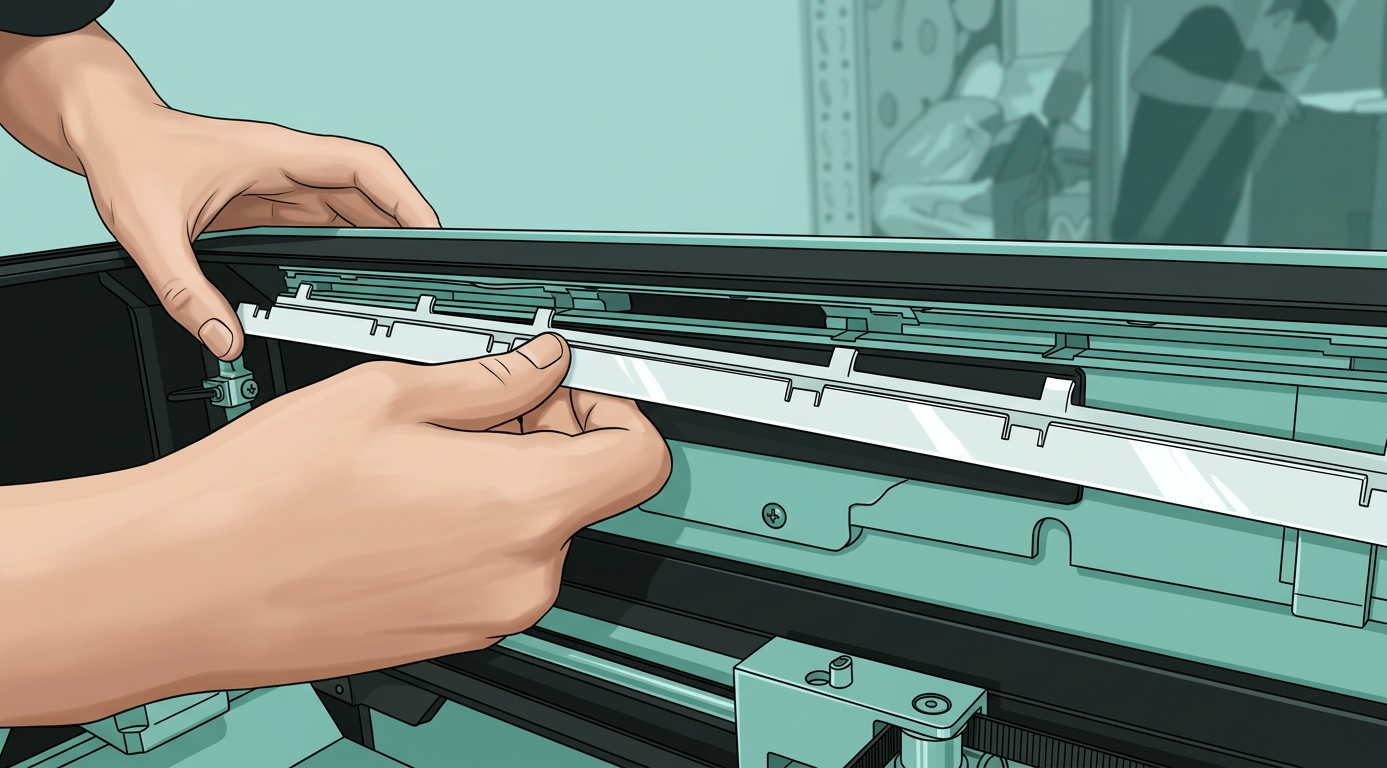

Используйте пинцет, чтобы помочь снять крышки светодиодных ламп с левой и правой сторон.

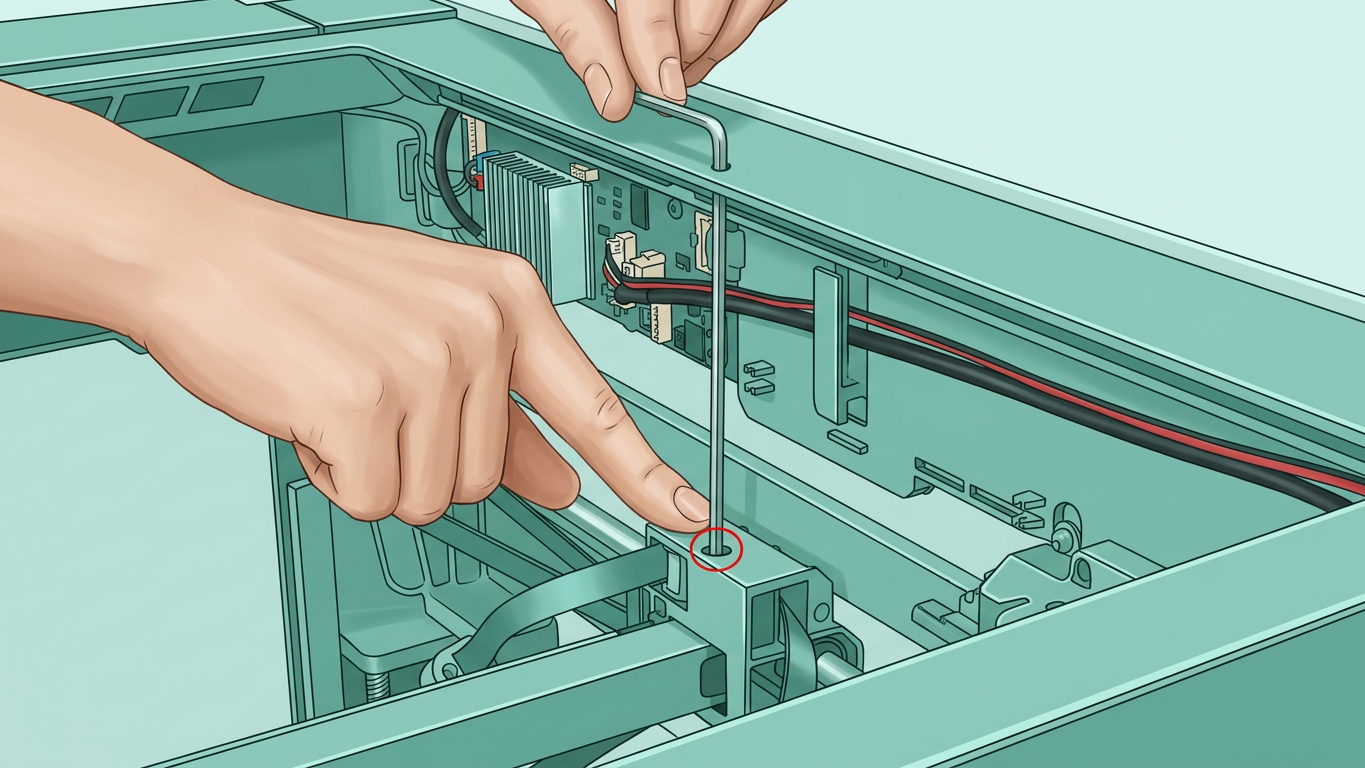

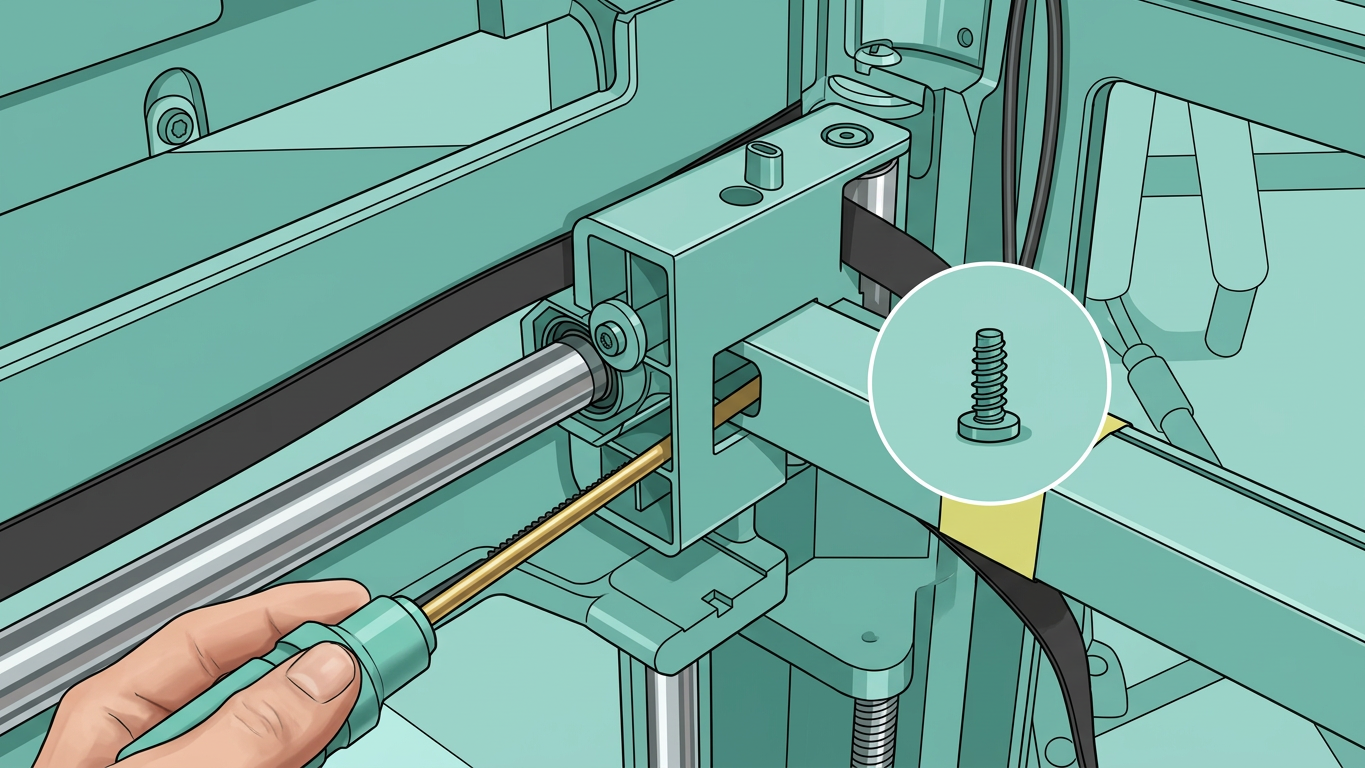

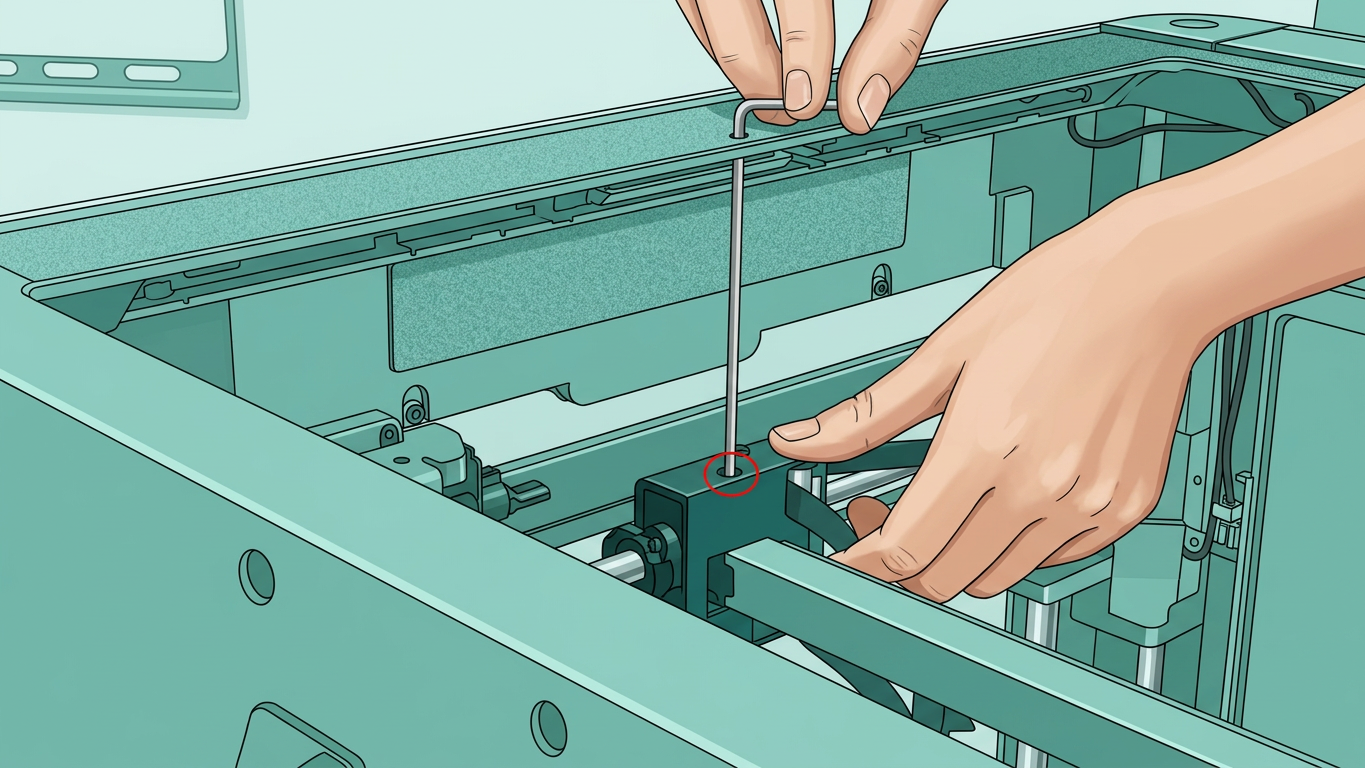

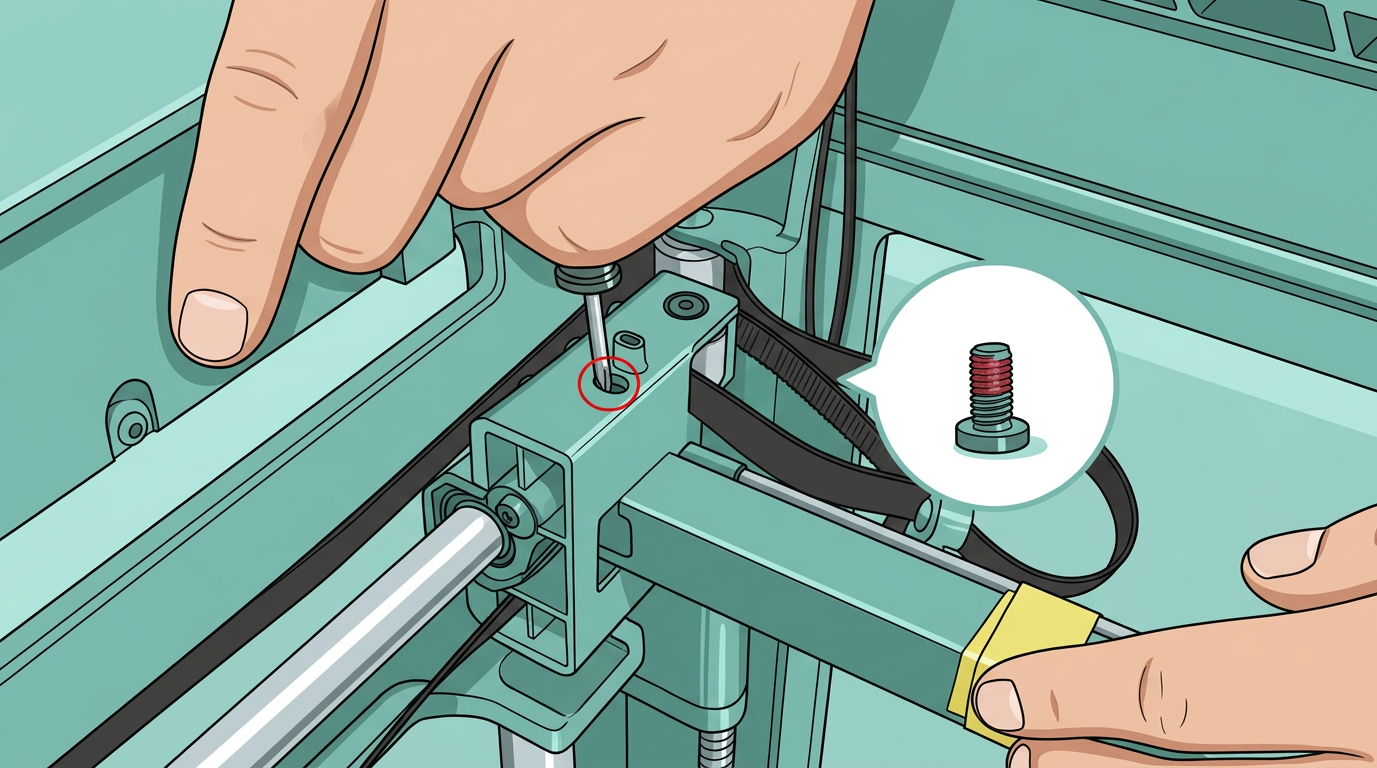

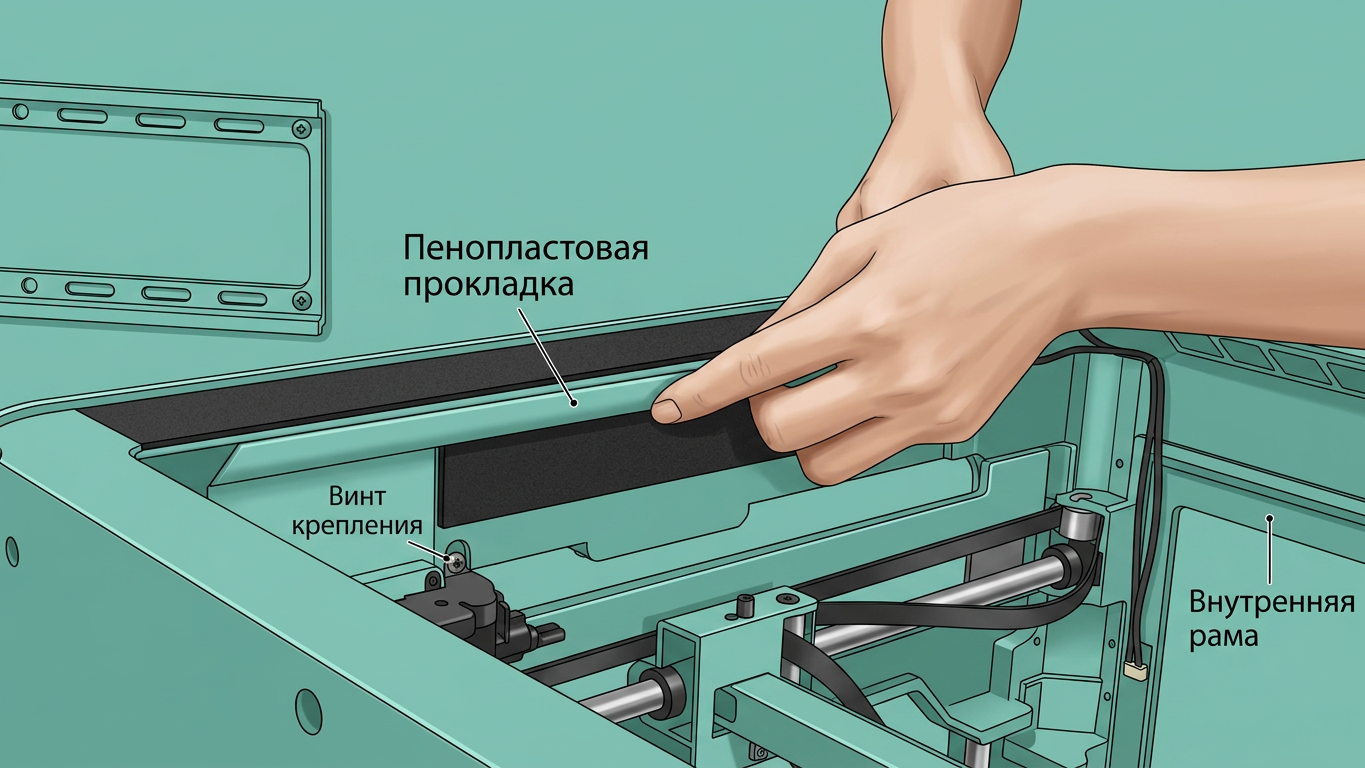

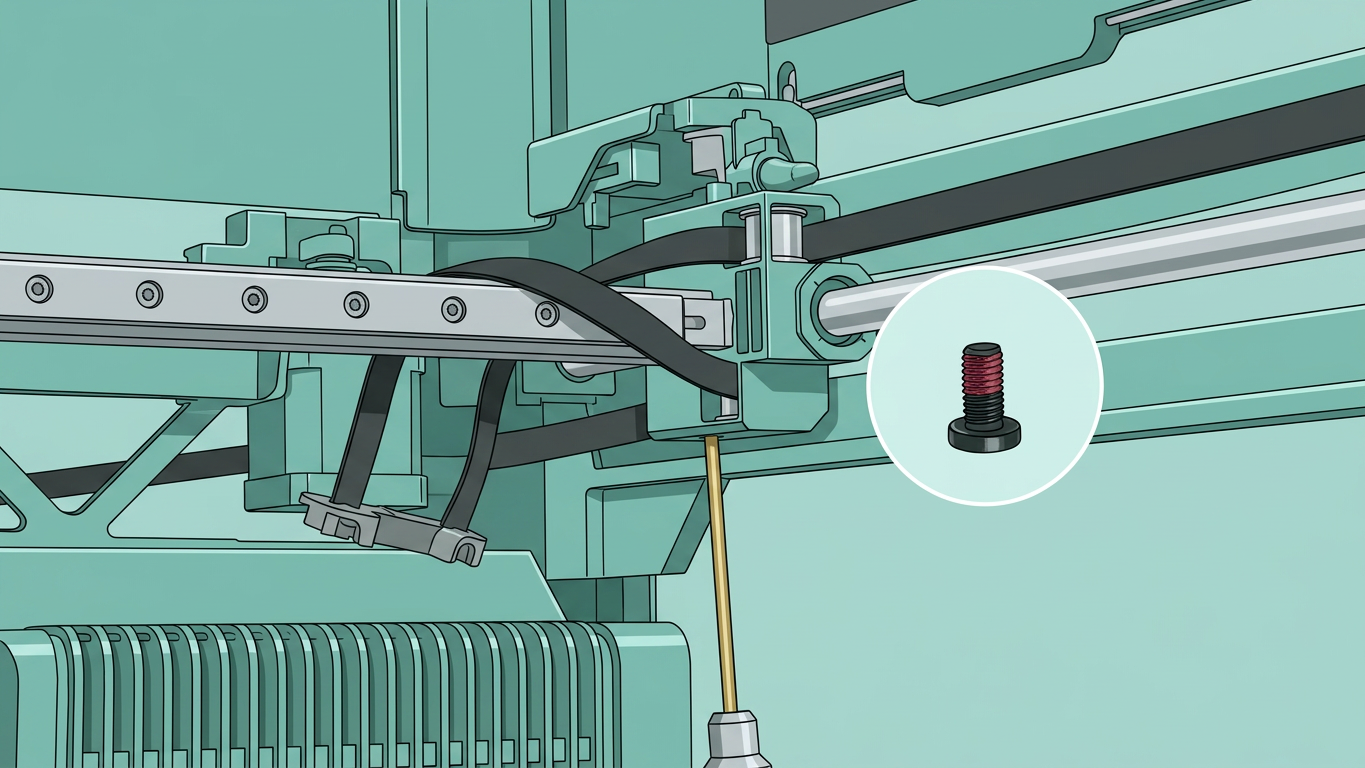

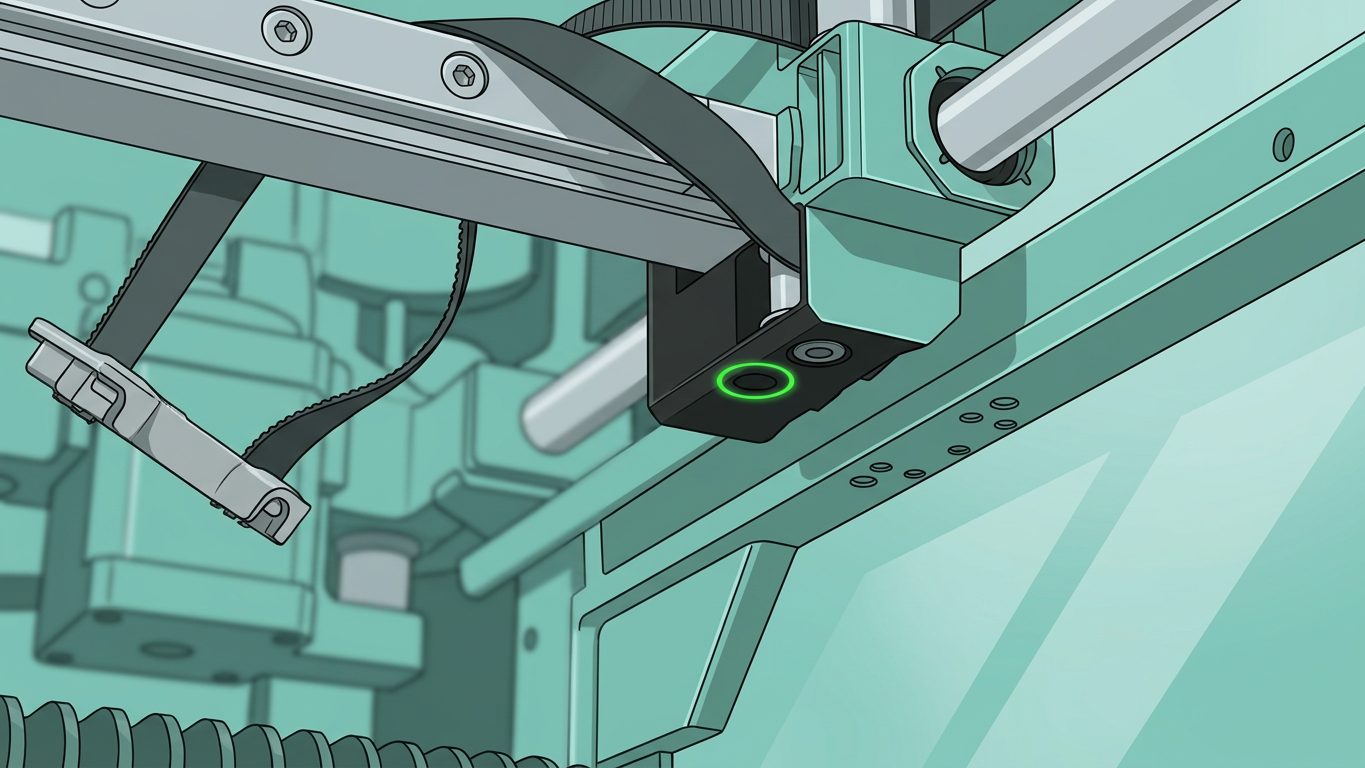

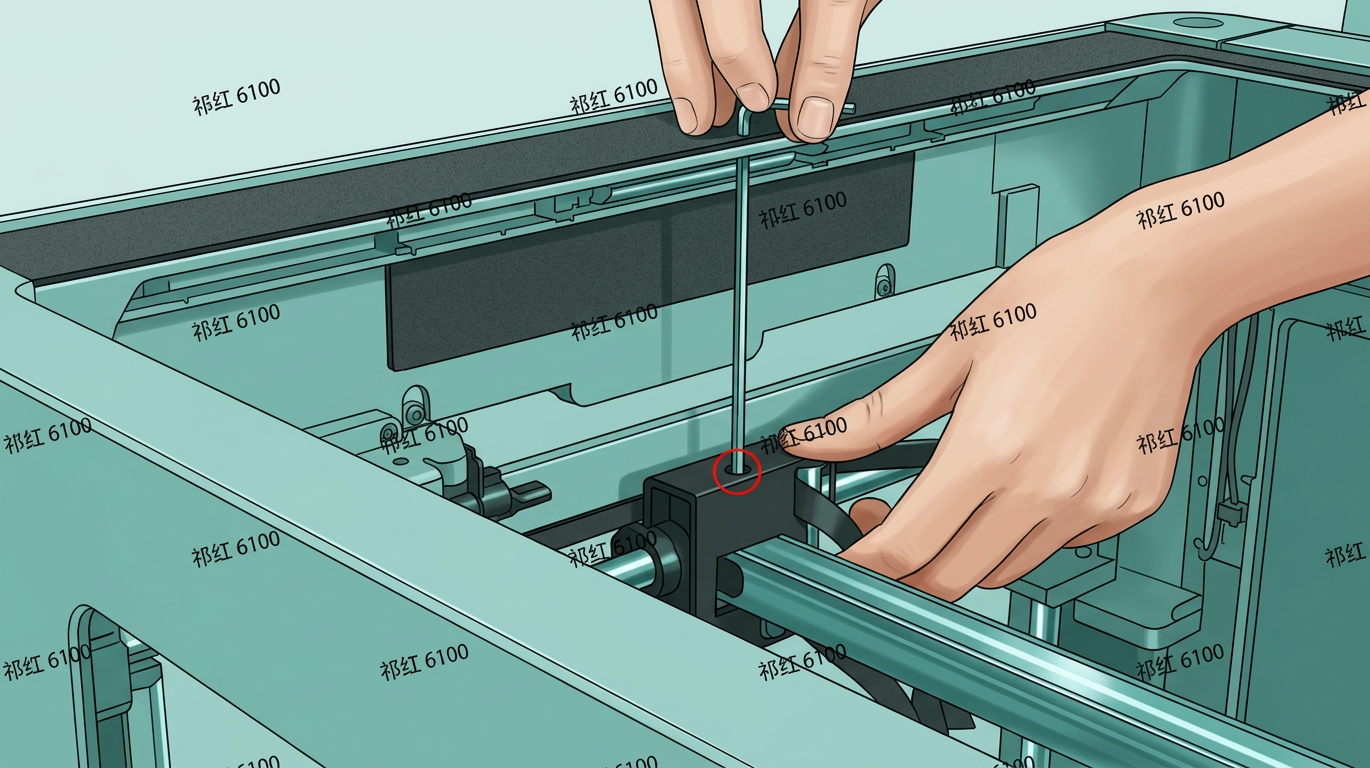

В середине рамы есть отверстие. Вставьте L-образный шестигранный ключ через это отверстие, чтобы легко открутить винт линейной направляющей на верхней части каретки.
Операция сопряжена с высоким риском срыва головки винта. Крайне важно строго следовать инструкциям: отвёртка должна быть вставлена через пену и предназначенное отверстие доступа перед ослаблением винта. Прикладывать усилие под углом со стороны винта строго запрещено.

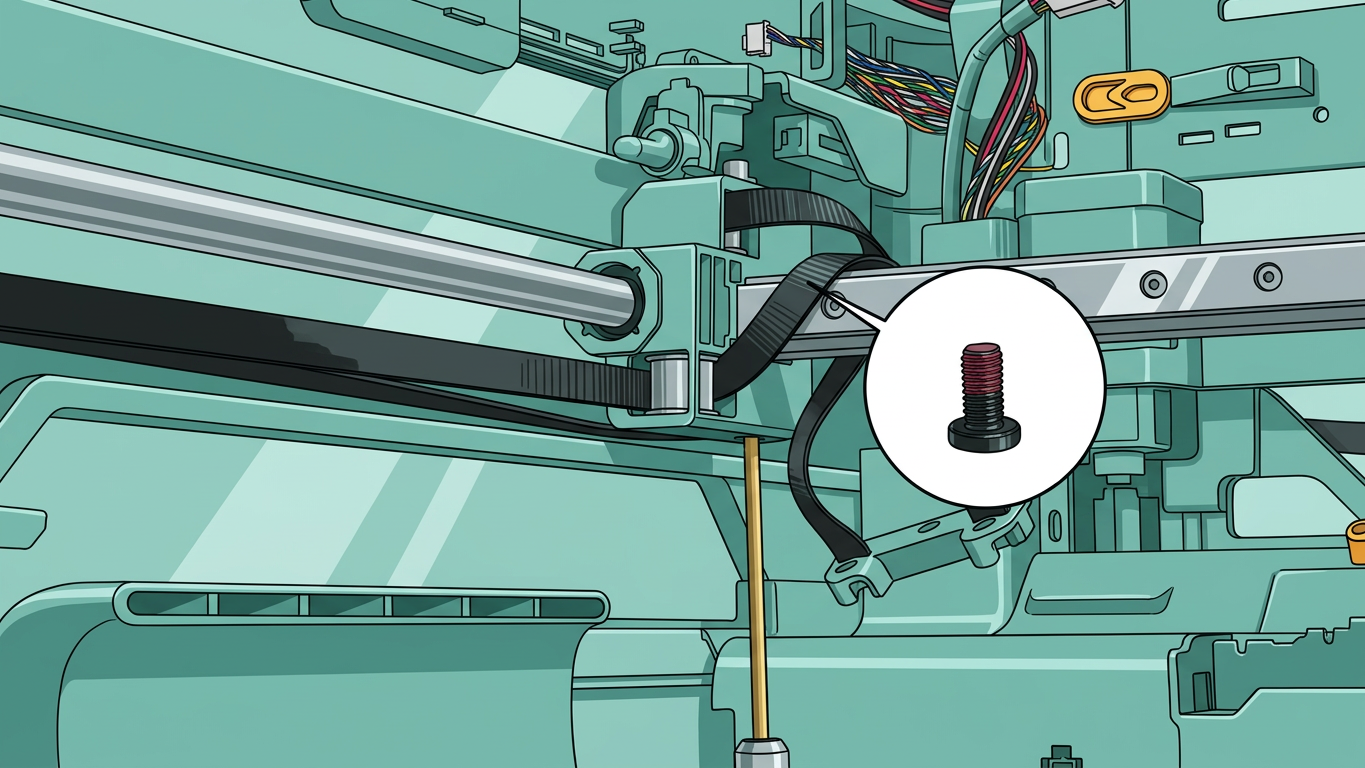

Снимите винт линейной направляющей на другой каретке тем же способом.

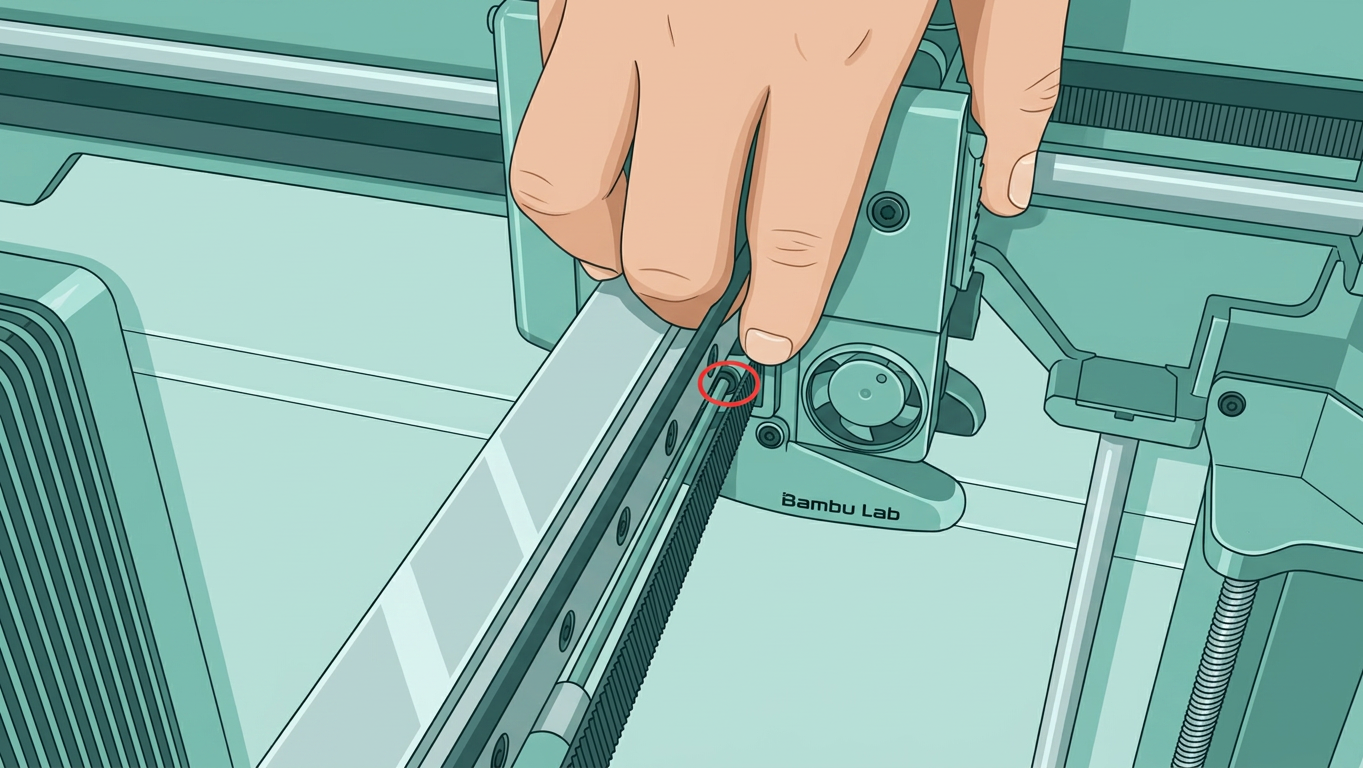

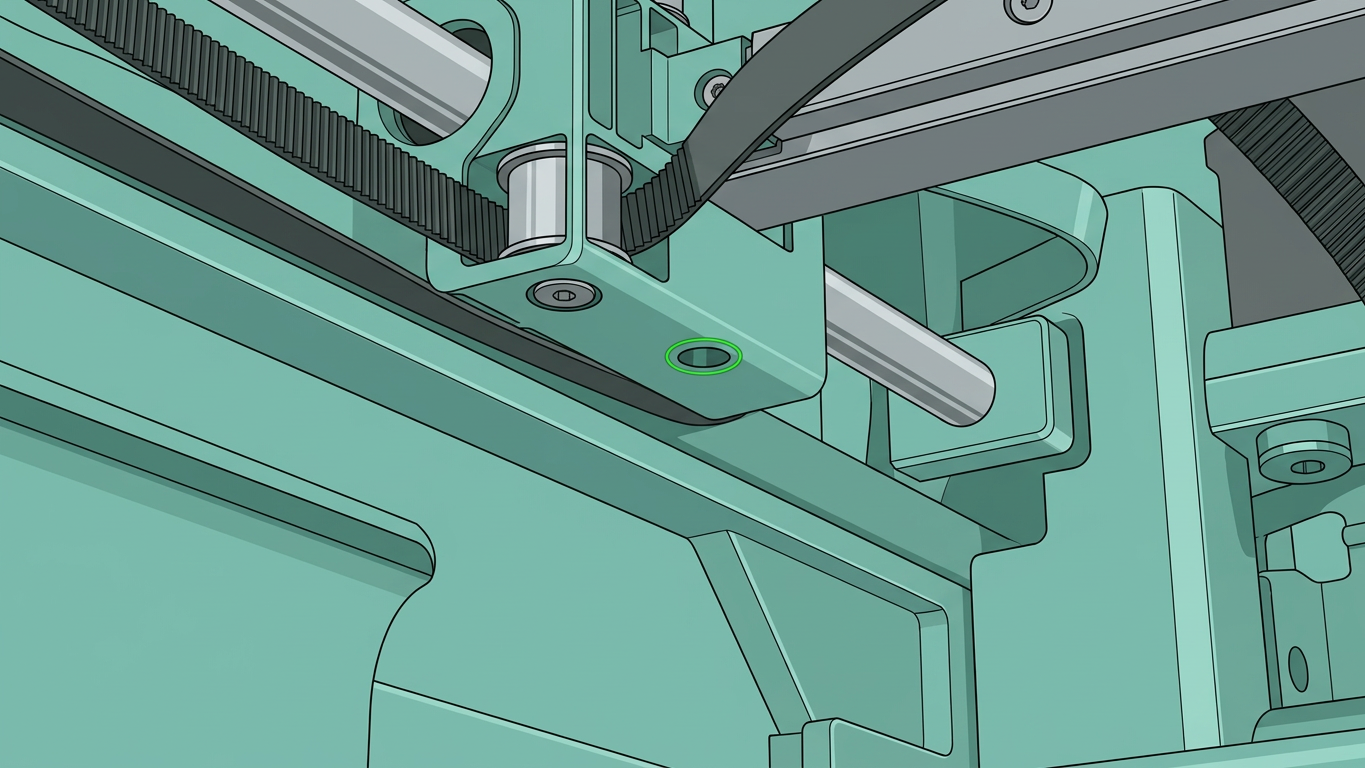

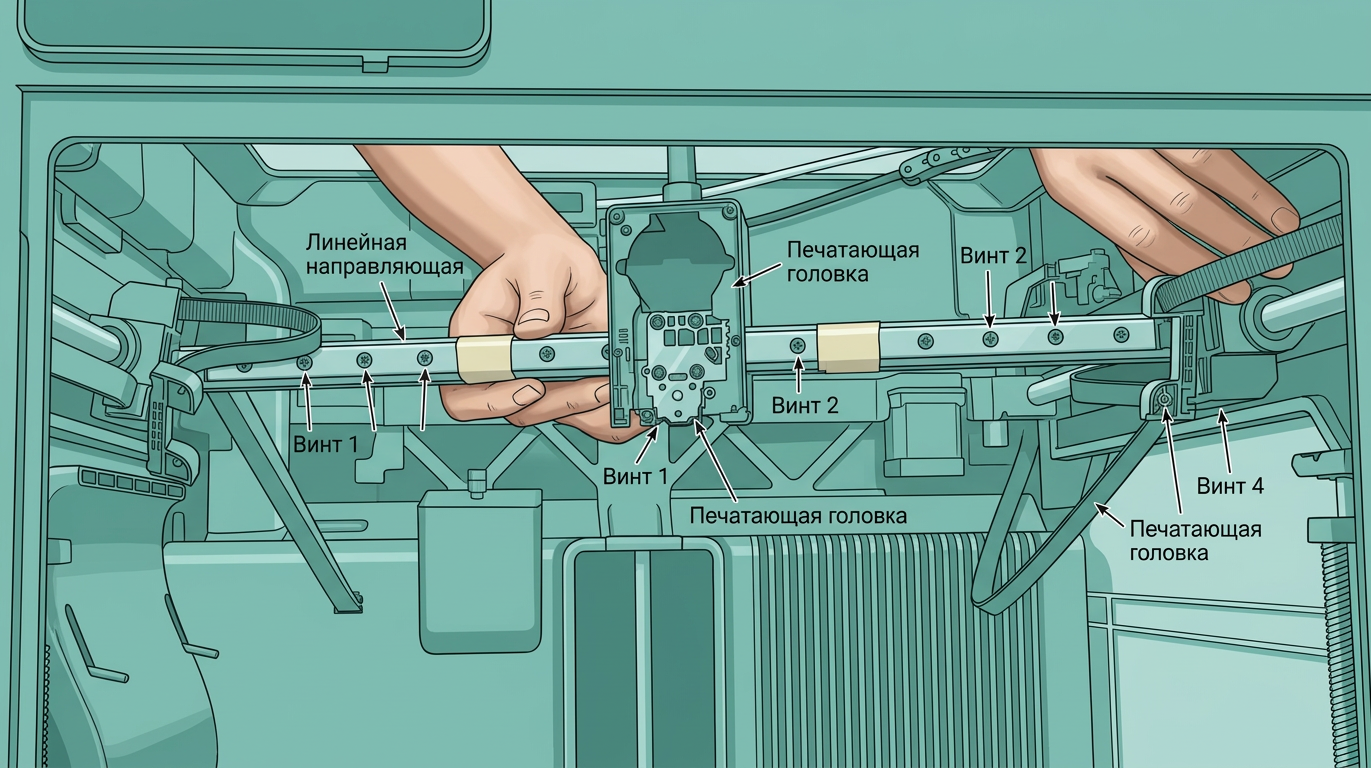

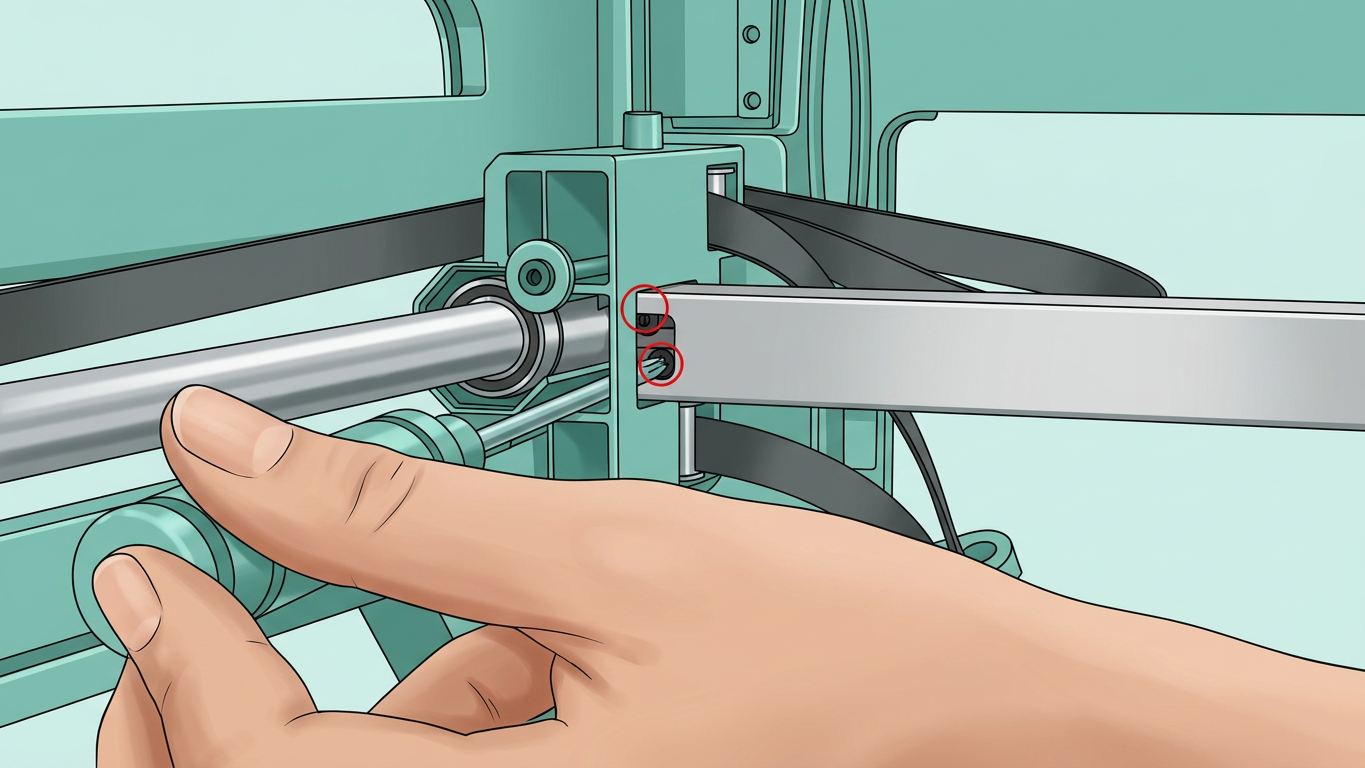

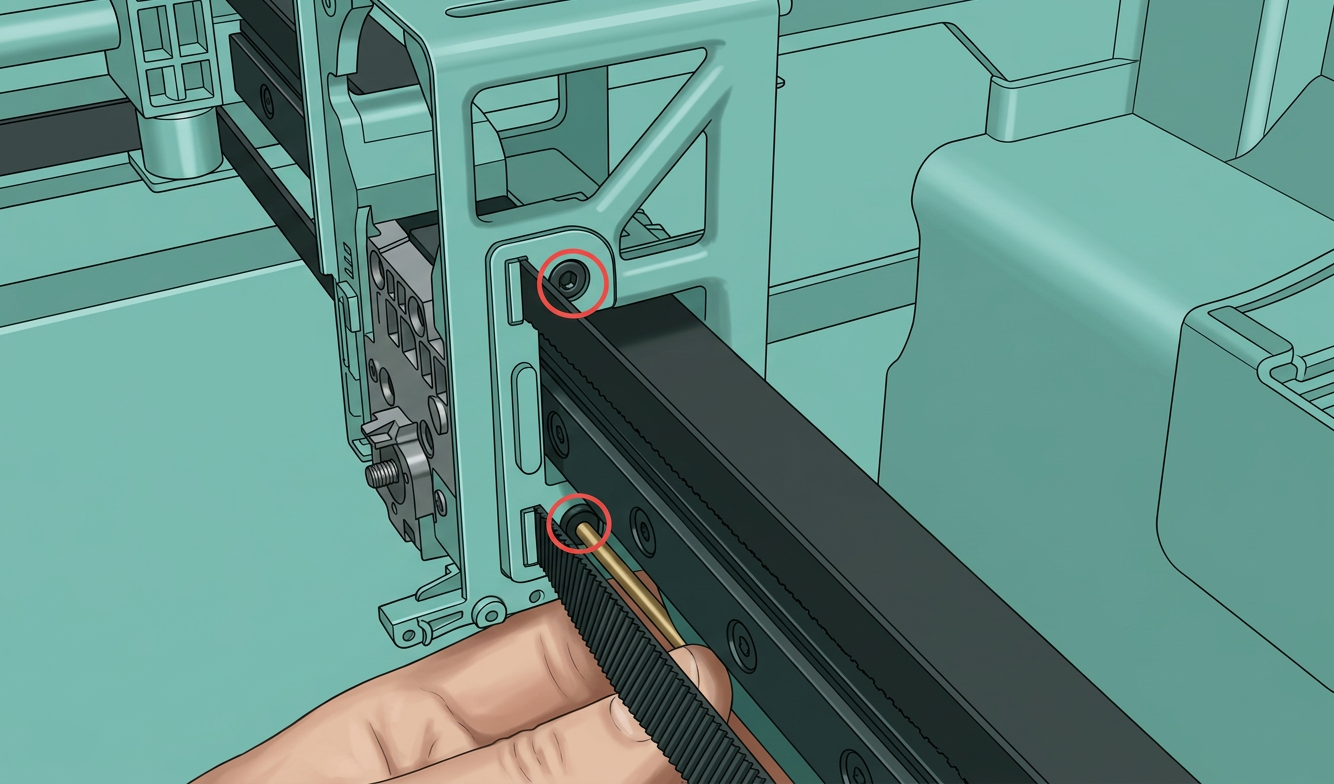

Затем снимите 4 винта на стороне линейной направляющей и 2 винта внизу каретки.

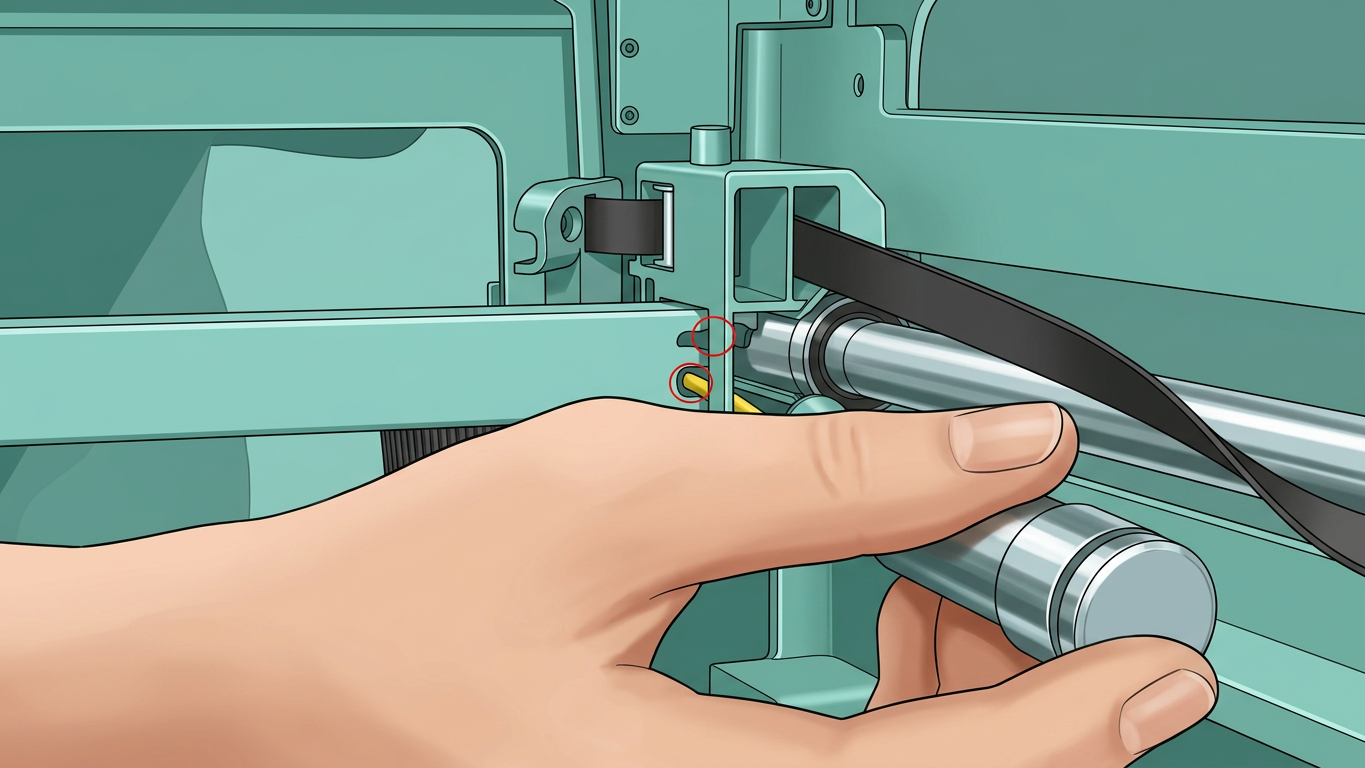

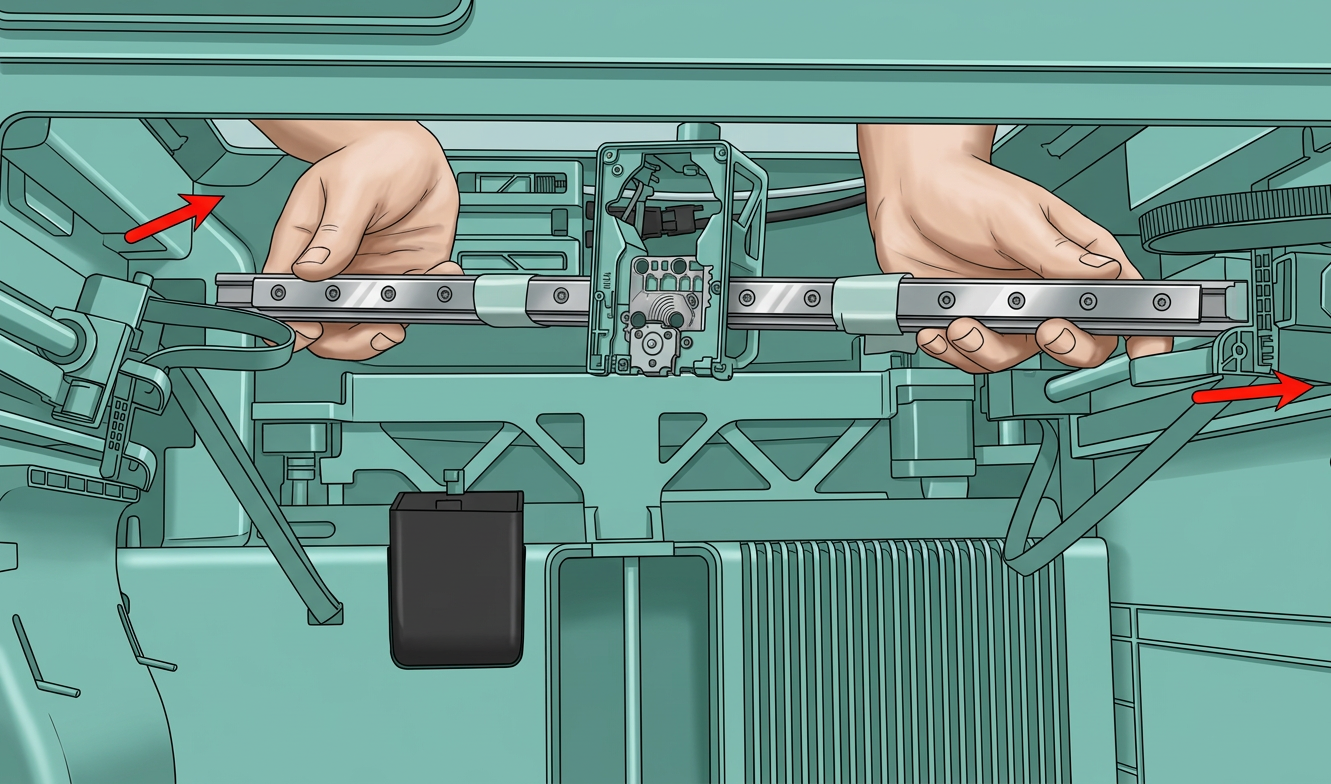

После снятия всех винтов двигайте каретку взад-вперёд, чтобы снять линейную направляющую. При снятии направляющей сначала отсоедините направляющую с правой стороны от каретки, затем направляющую с левой стороны от каретки, и наконец извлеките направляющую под углом.
Руководство по сборке
Шаг 1: Установите узел линейной направляющей
При установке нового узла линейной направляющей сначала вставьте направляющую с правой стороны в каретку, затем вставьте направляющую с левой стороны в каретку. Толкайте направляющую вперёд, пока она не перестанет двигаться — этот шаг использует стойку передней двери для позиционирования, чтобы обеспечить параллельность направляющей.
Чтобы обеспечить параллельность линейной направляющей, направляющую необходимо продвинуть в переднее положение перед установкой винтов направляющей. В отличие от шага разборки, направляющую нельзя продвинуть в среднее положение для установки винтов L-образным шестигранным ключом. Поэтому рекомендуется использовать короткий шестигранный ключ для непосредственной установки 2 винтов на каретке, 4 винтов на стороне направляющей и 2 винтов внизу каретки.
Примечание: Винты сверху и снизу каретки — это винты с мелким шагом резьбы, а винты на стороне линейной направляющей — винты с крупным шагом резьбы — не перепутайте их.
 |
 |
 |
 |
 |
 |
Совместите зажимы и установите на место левые и правые крышки светодиодной подсветки.
Шаг 2: Удалите стяжки

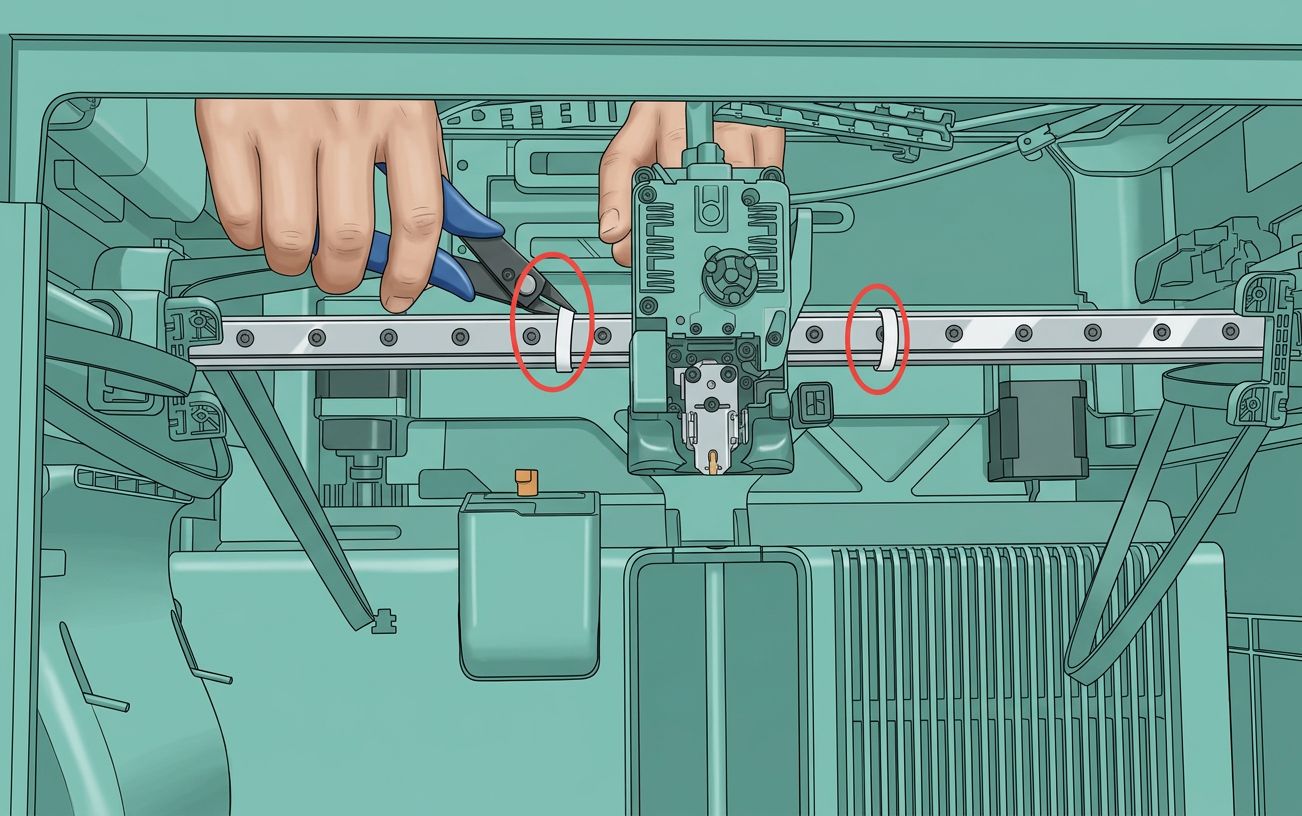

После установки узла линейной направляющей используйте плоскогубцы с узким носом, чтобы обрезать стяжки с обеих сторон инструментальной головки. (Это только для демонстрации операции — могут быть ошибки последовательности, пожалуйста, игнорируйте)
В реальной сборке стяжки расположены с обеих сторон рядом со средней рамкой инструментальной головки.
Шаг 3: Установка крышки кабель-органайзера AP
Сначала закрепите крышку платы AP со стороны, близкой к задней панели принтера. Нажмите обе позиции, указанные стрелками, на место: правая сторона должна быть вровень с буфером филамента, а нижняя часть — вровень с защитной крышкой кабеля. Затем используйте шестигранный ключ H2.0, чтобы затянуть 1 фиксирующий винт (BT2.6x8).
Примечание: Перед установкой крышки платы AP проверьте, не перекрывают ли кабели трубку PTFE, чтобы не помешать последующей установке трубки PTFE.
Шаг 4: Установка узла экструдера

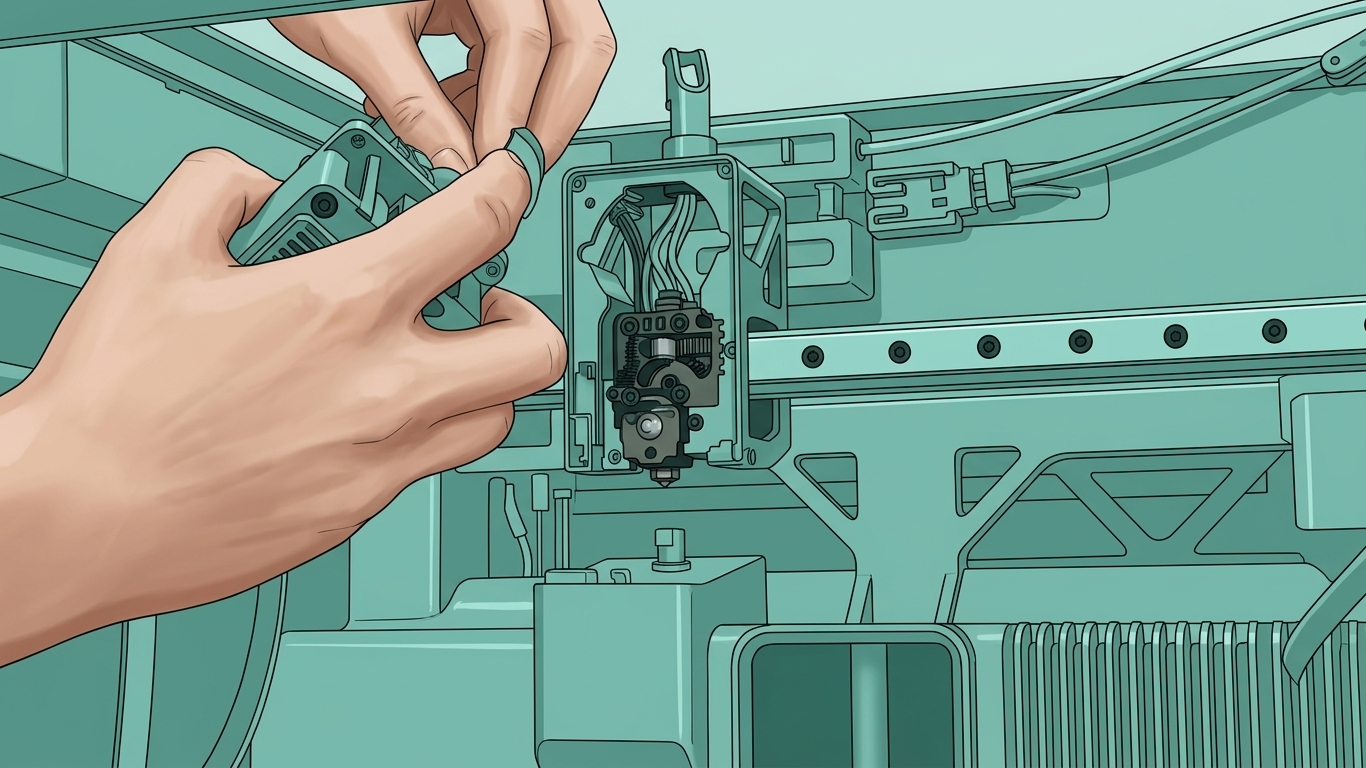

Кабель датчика Холла подавателя должен быть сверху, а кабель двигателя экструдера — снизу. Вставьте узел экструдера в среднюю рамку инструментальной головки.
Если какой-либо кабель приподнят, используйте пластиковый инструмент или палец, чтобы прижать его перед дальнейшим нажатием, чтобы не повредить кабель.
Приклейте клейкую основу кабеля обратно к пластиковой средней рамке.

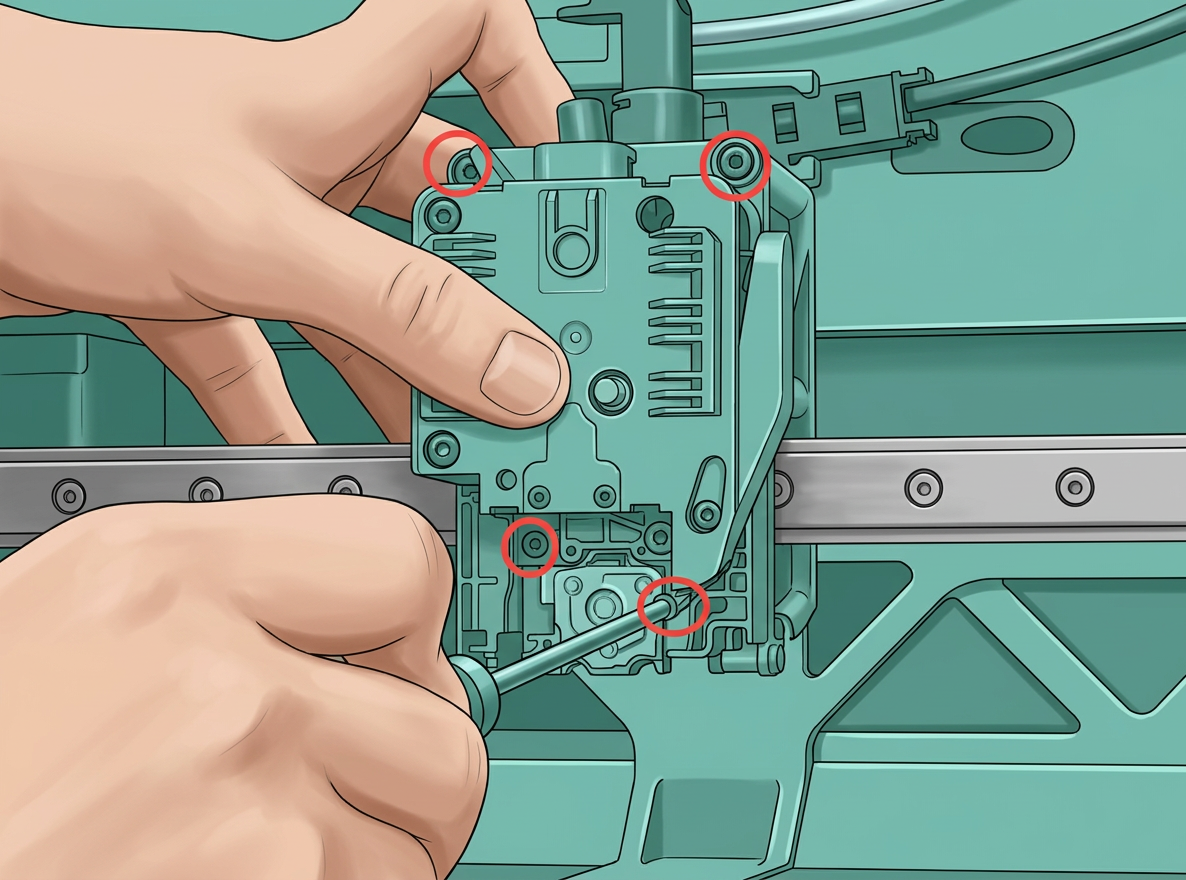

Установите 4 винта для узла экструдера.

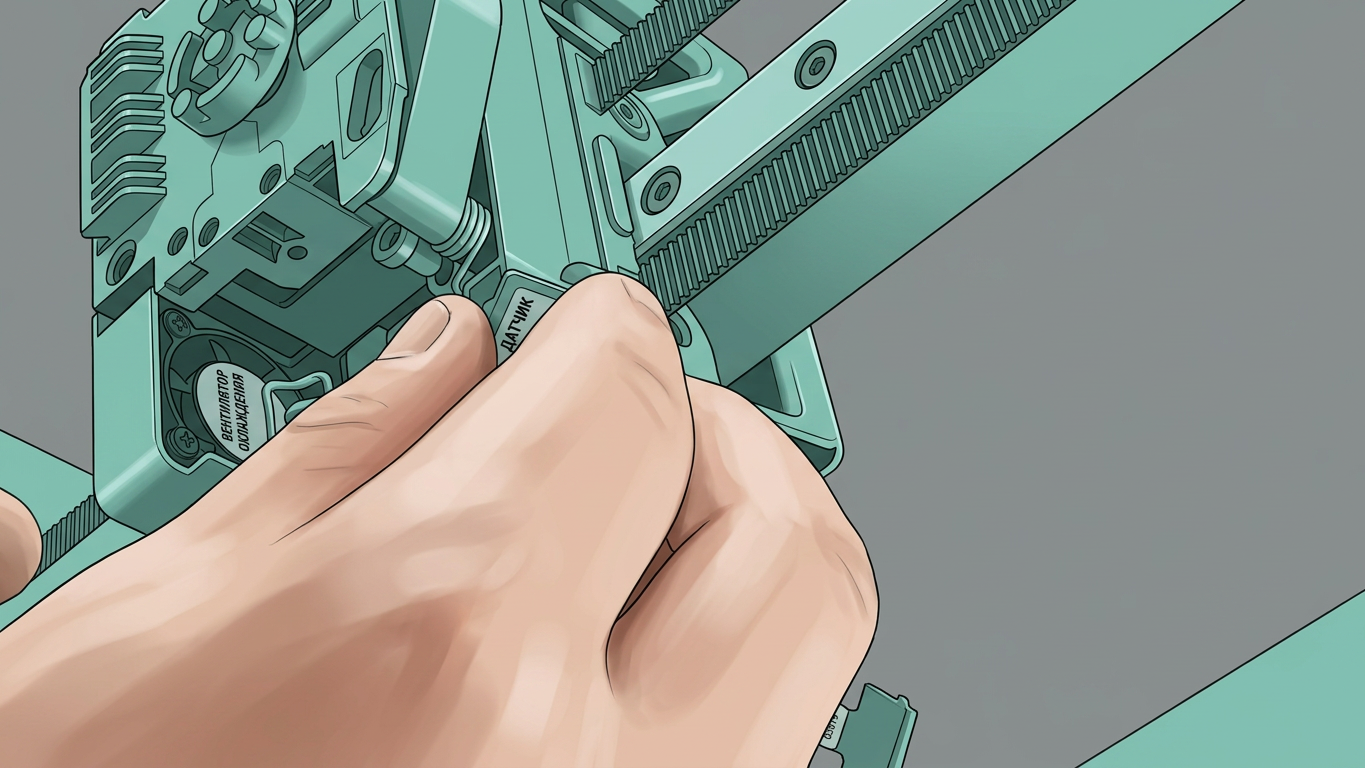

Шаг 5: Установка камеры инструментальной головки
Последующие шаги предназначены только для демонстрации действий и могут иметь ошибки последовательности — пожалуйста, игнорируйте (вентилятор хотенда, катушка вихревых токов и нагревательный узел хотенда еще не установлены).
Предварительно совместите отверстия для винтов, проложите плоский кабель через кабельный паз и приклейте оставшуюся клейкую основу плоского кабеля к соответствующему положению на средней рамке.
Совместите отверстия для винтов, установите на место камеру инструментальной головки и затяните 2 фиксирующих винта. При установке винтов: сначала предварительно затяните Винт 1 на несколько оборотов, затем полностью затяните Винт 2 и, наконец, продолжайте затягивать Винт 1.

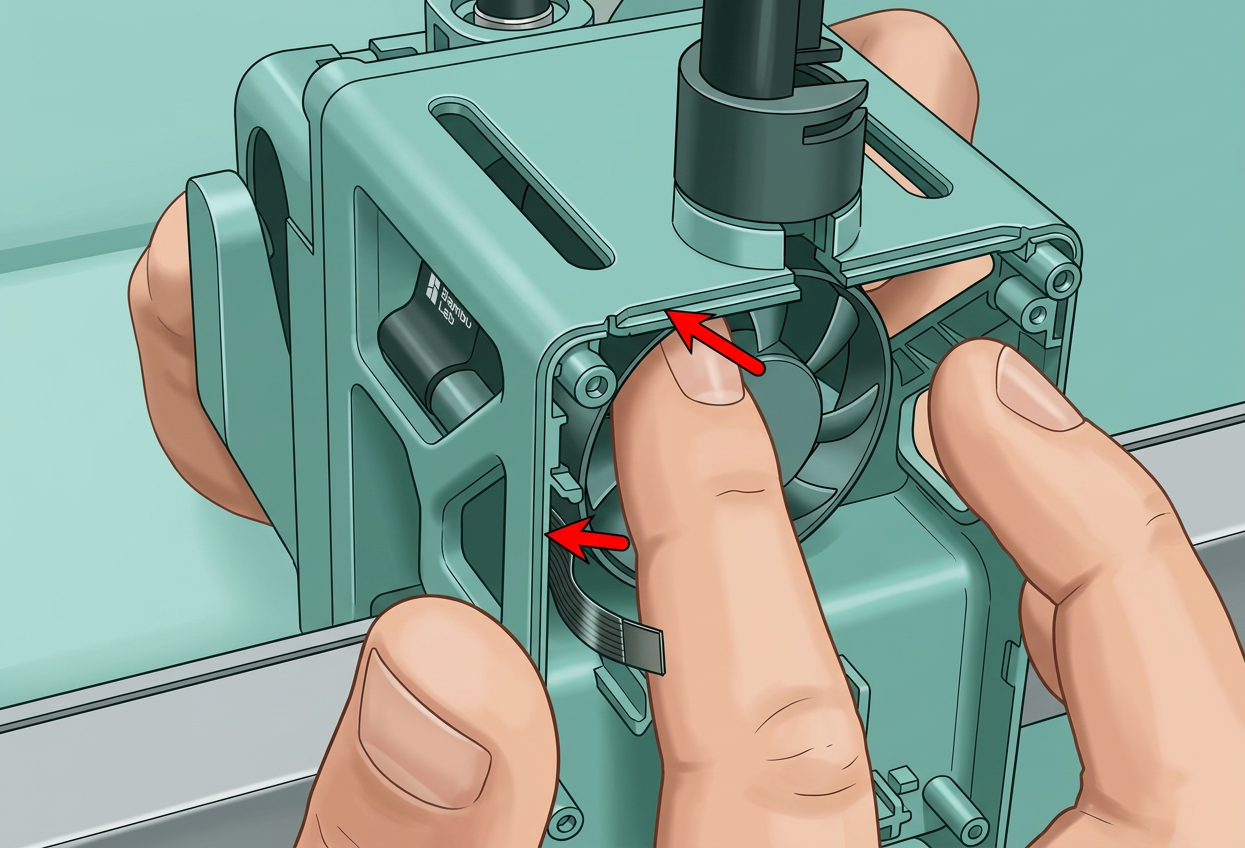

Верните крышку камеры инструментальной головки на место до щелчка.

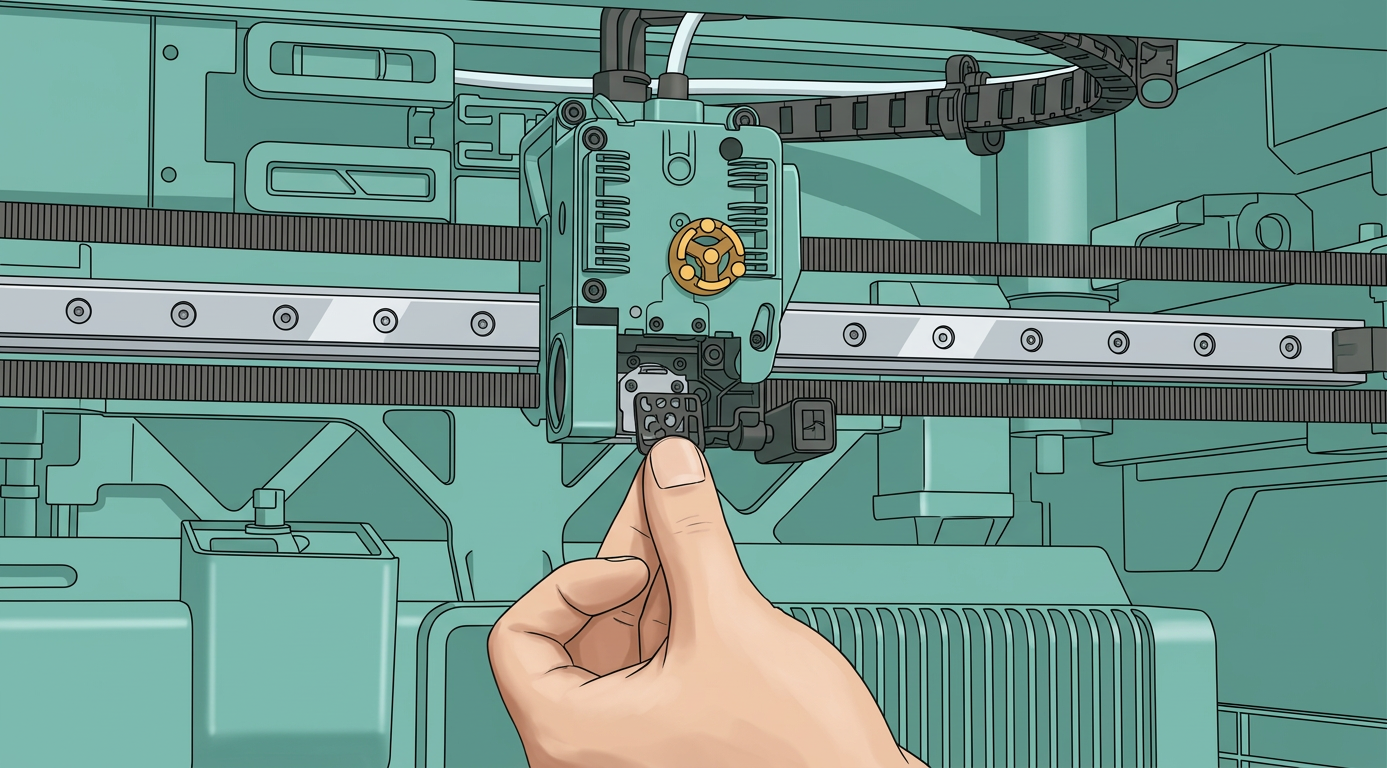

Шаг 6: Установка нагревательного узла хотенда
Последующие шаги предназначены только для демонстрации действий и могут иметь ошибки последовательности — пожалуйста, игнорируйте (вентилятор хотенда и катушка вихревых токов еще не установлены).
Установите теплозащитный экран (крайне важно — не пропускайте его), совместите с отверстиями для винтов и центральной точкой позиционирования, затем установите на место нагревательный узел хотенда;
Затяните 3 крепёжных винта;

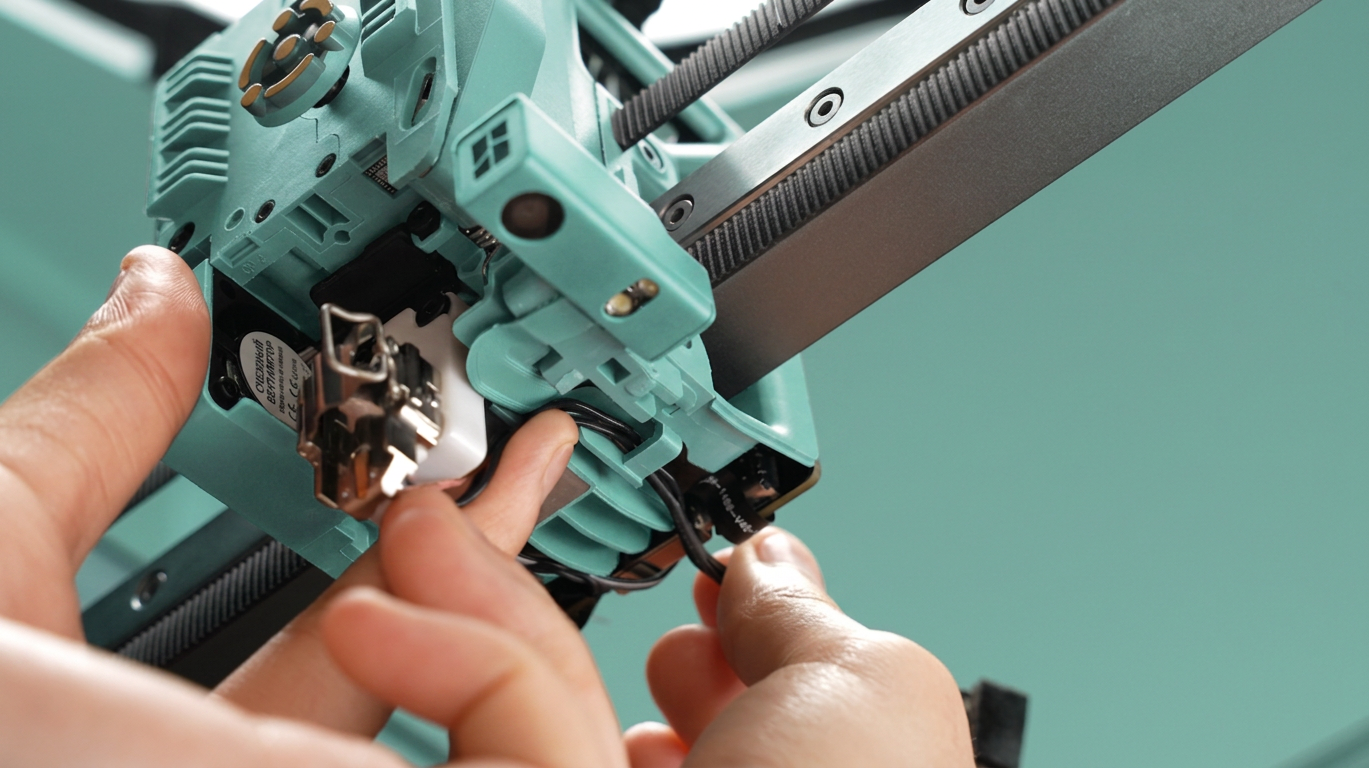

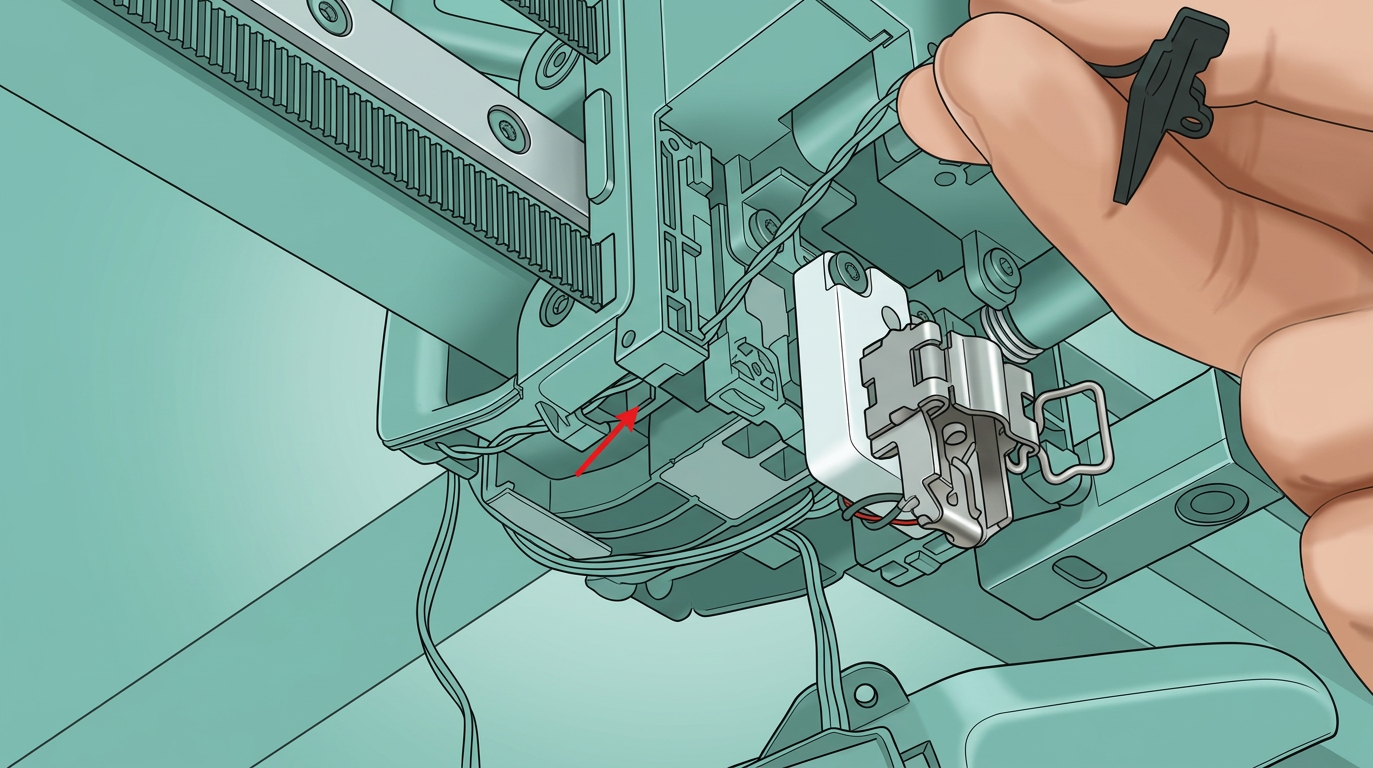

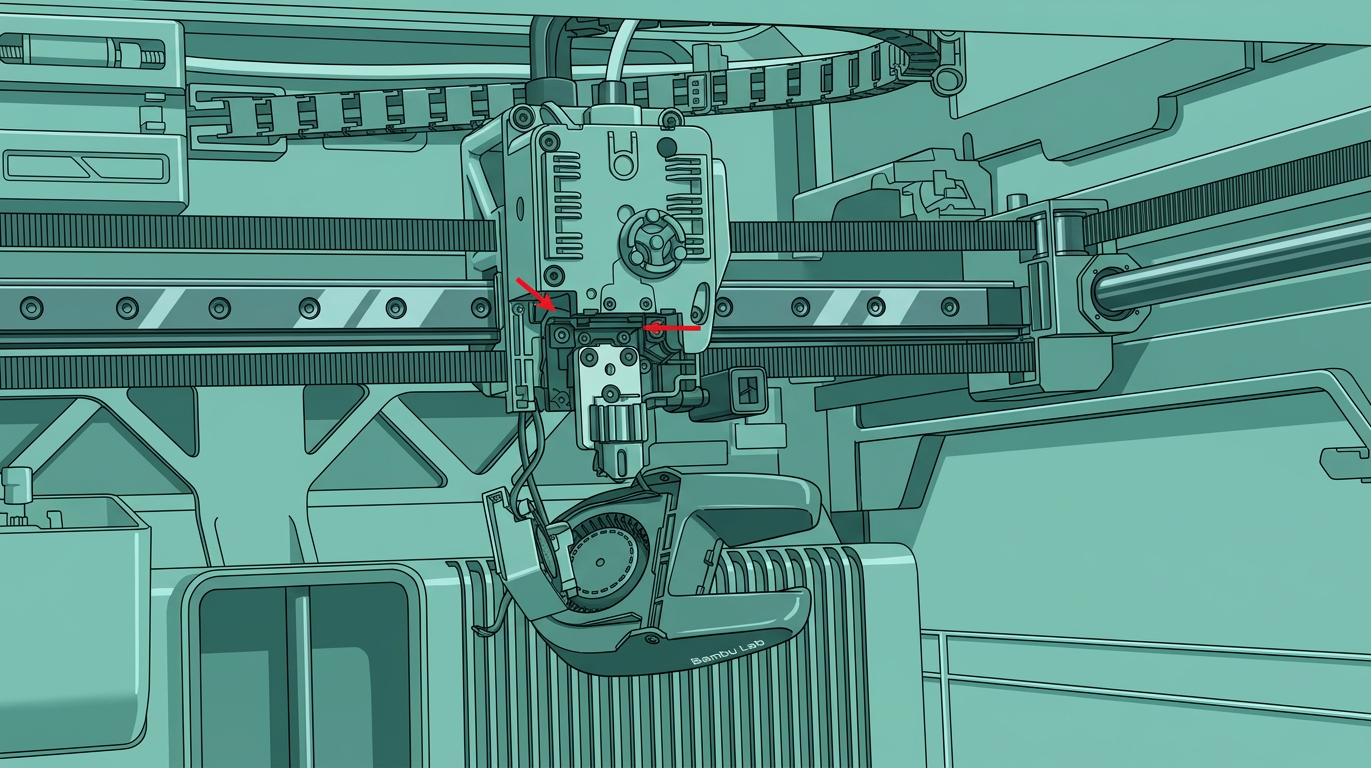

- Закрепите кабель нового узла нагрева хотэнда в пазу для организации кабелей. После закрепления кабеля нажмите на область, указанную стрелкой, как показано на видео.
Шаг 7: Установка вентилятора хотэнда и катушки вихревого тока
Последующие шаги предназначены только для демонстрации действий и могут содержать ошибки последовательности — пожалуйста, игнорируйте.

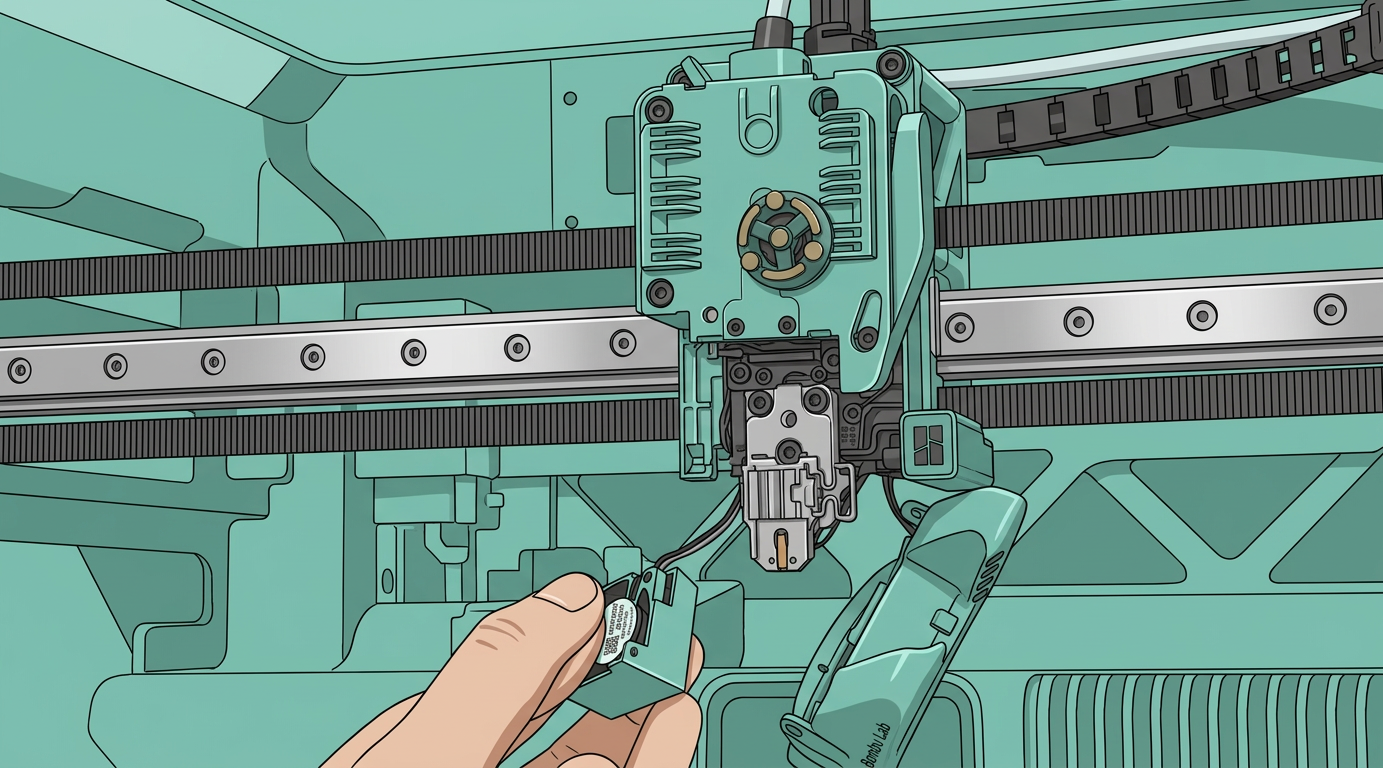

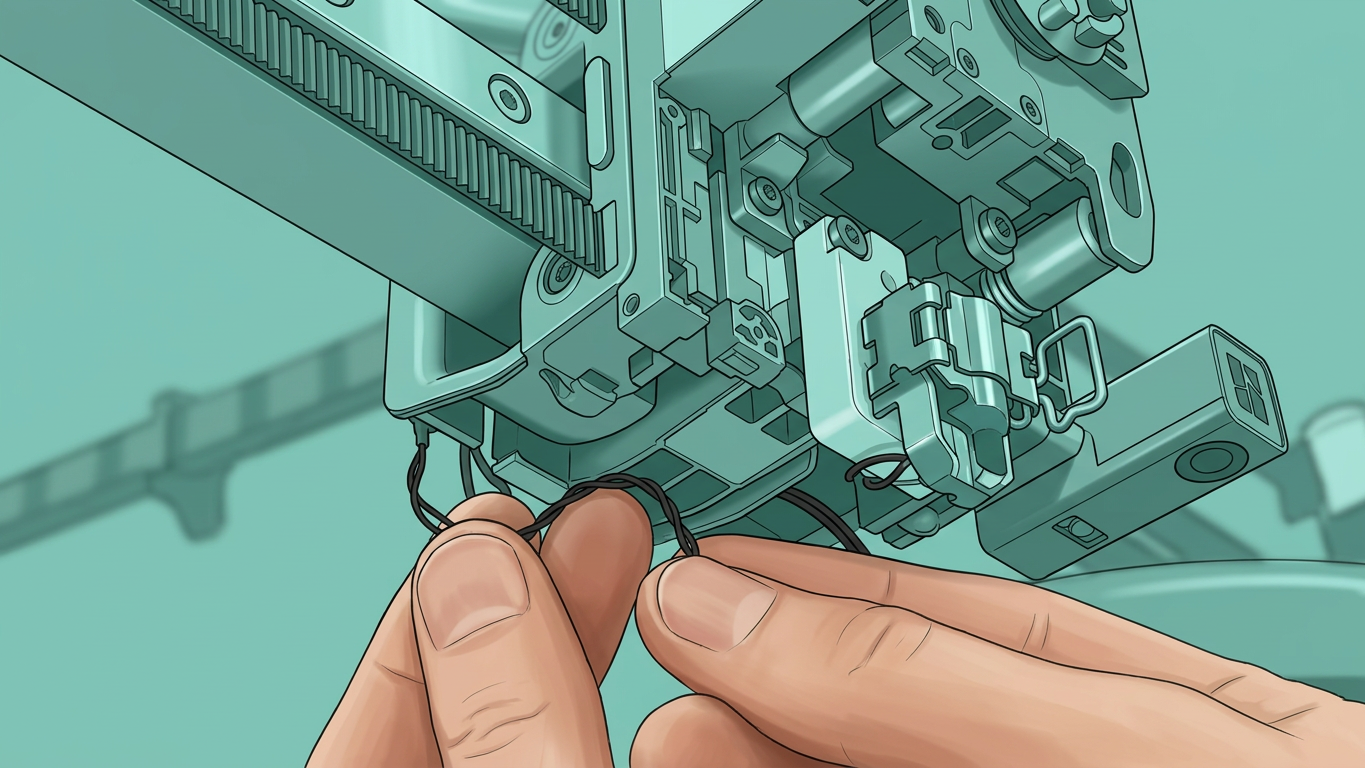

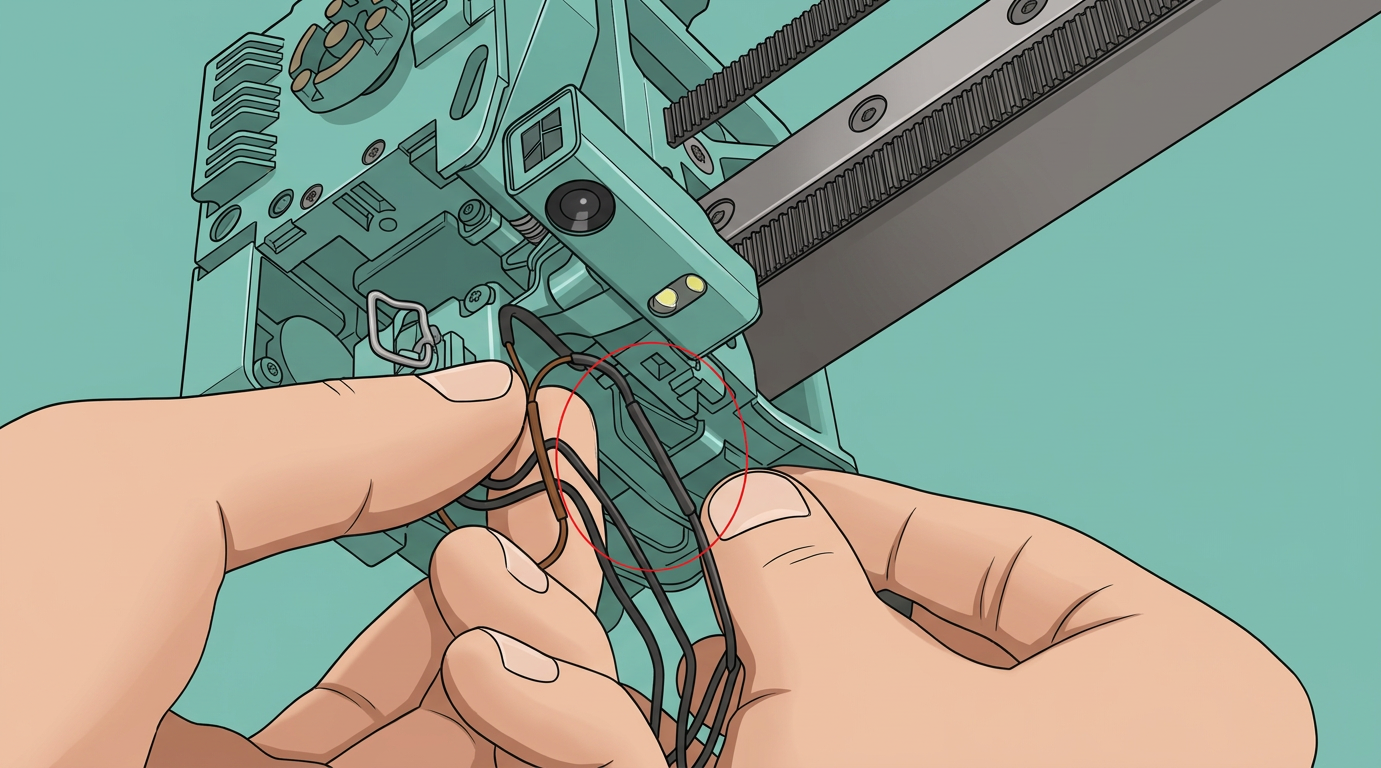

Последовательно закрепите кабели катушки вихревого тока и вентилятора хотэнда в пазу для организации кабелей.
Примечание: При просмотре спереди кабель должен проходить через левую сторону стойки для организации кабелей, указанную стрелкой (при виде спереди).
Совместите отверстия для винтов так, чтобы дуги двух конструктивных элементов перекрывали друг друга. Установите винты катушки вихревого тока. При установке винтов: сначала слегка подтяните один винт, затем полностью затяните другой винт, и в конце повторно затяните первый винт, чтобы убедиться, что катушка вихревого тока выровнена после установки (важно).

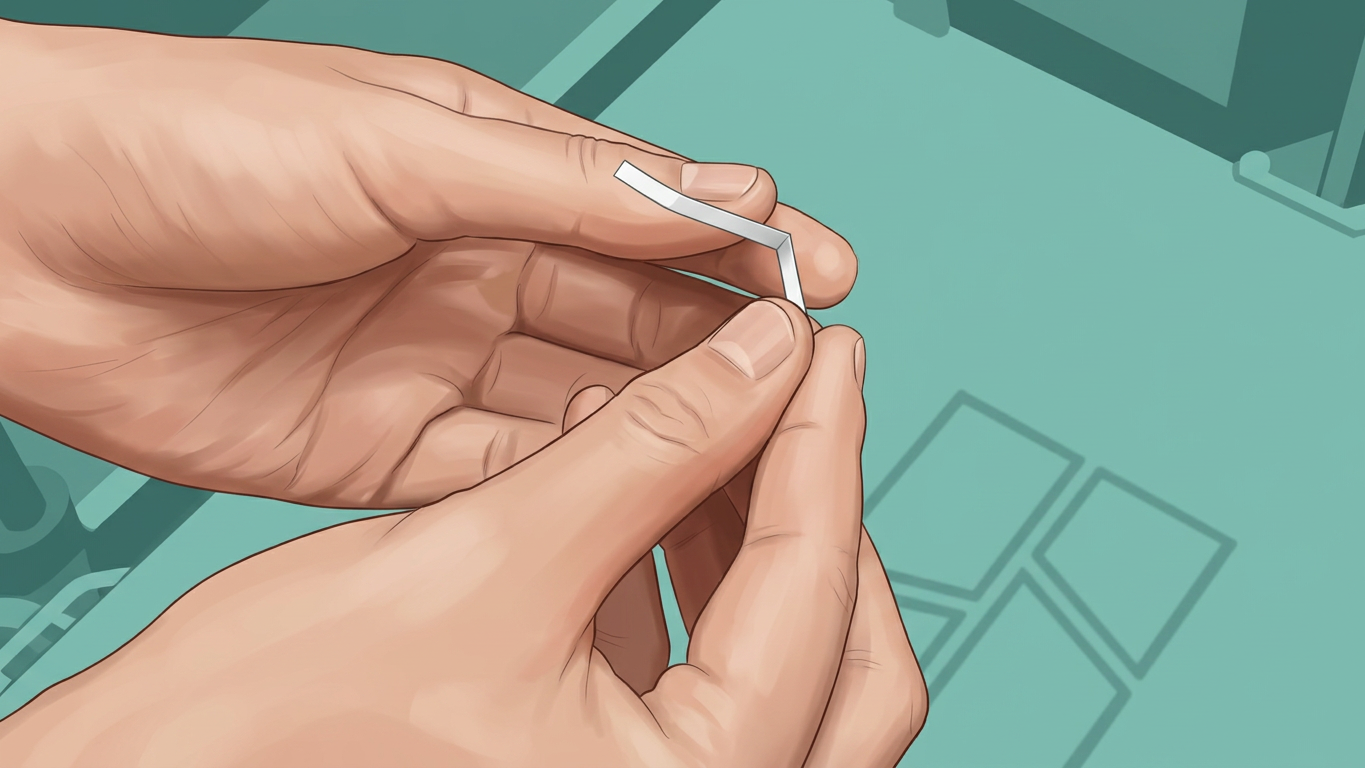

Откалибруйте положение установки катушки вихревого тока (важно): переустановите хотэнд, сложите лист бумаги формата А4 подходящего размера пополам и вставьте его в зазор между хотэндом и катушкой вихревого тока. При протягивании бумаги туда-сюда вы должны чувствовать легкое сопротивление трения, но бумага должна двигаться свободно. Это указывает на то, что зазор между хотэндом и катушкой вихревого тока составляет примерно 0,2-0,3 мм.

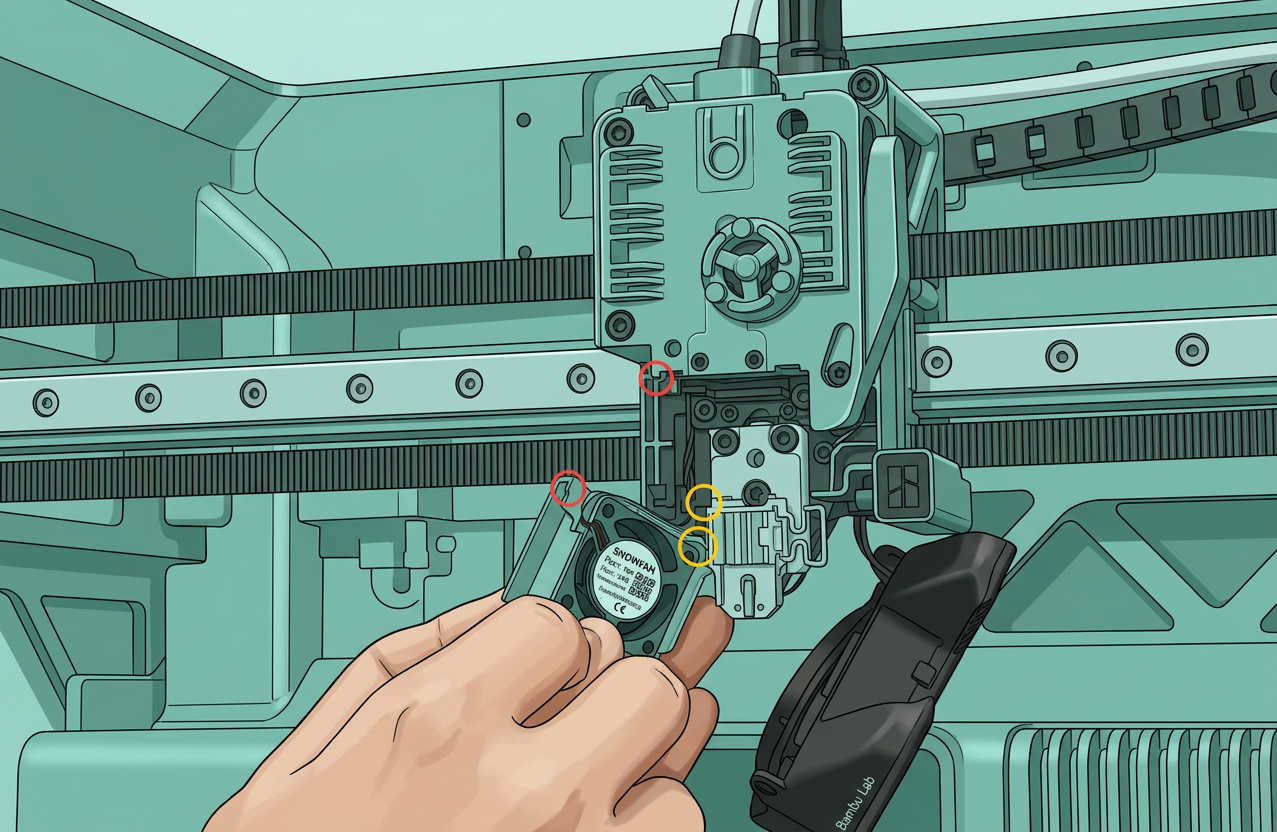

- Направьте маркированную сторону вентилятора к хотэнду и совместите с отверстиями для винтов (см. красные и желтые круги на рисунке ниже);
Сложите кабель вентилятора в паз, показанный на рисунке, затем установите вентилятор.

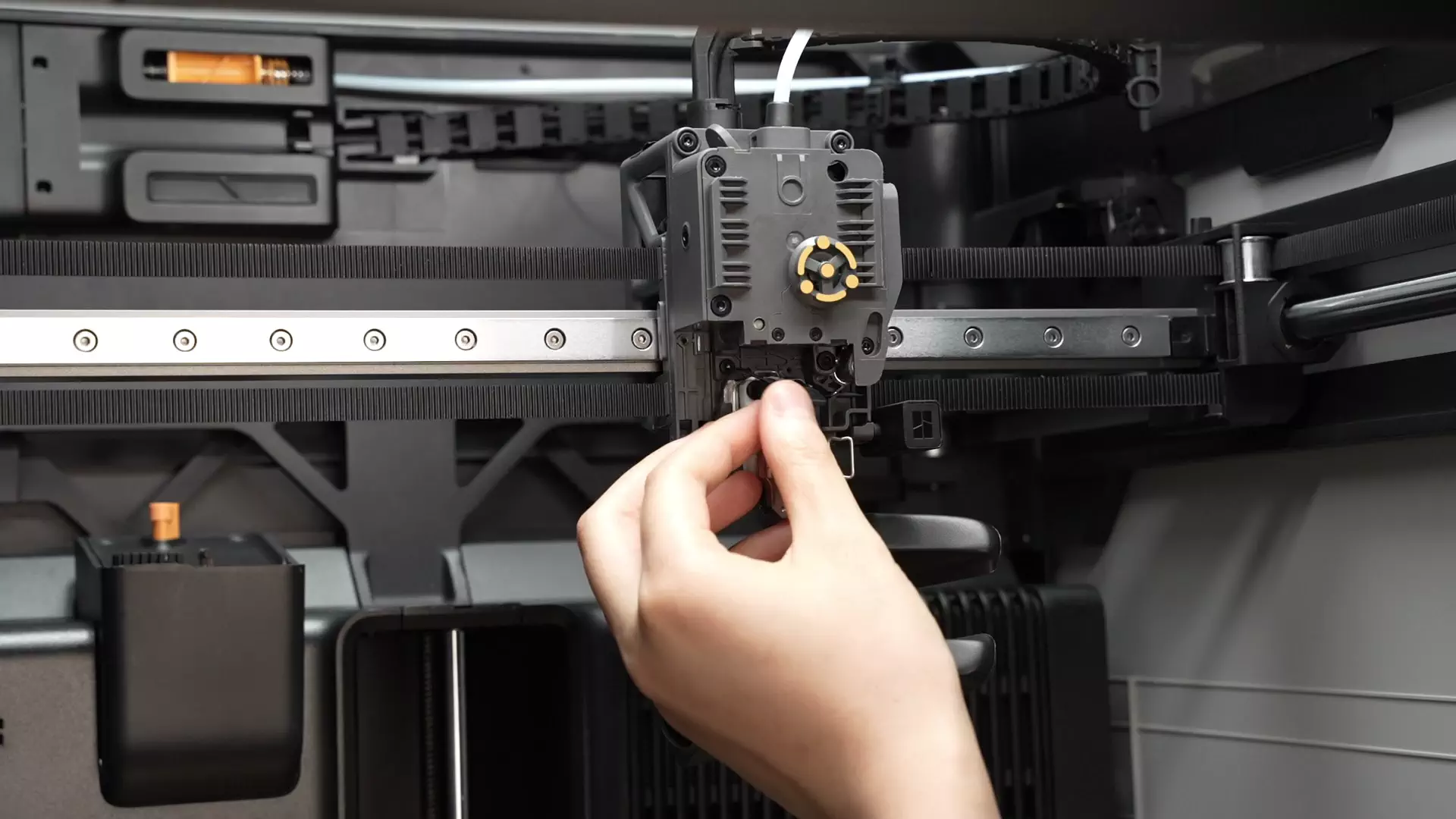

- Затяните два крепёжных винта вентилятора.
Шаг 8: Установка вентилятора охлаждения детали
Закрепите кабель вентилятора охлаждения детали в зажиме для кабелей;
Шаг 9: Установка платы TH
Закрепите кабель USB-C в кронштейне кабельной цепи.
Вы можете обратиться к этой Вики для установки платы TH.
Шаг 10: Установка ремня

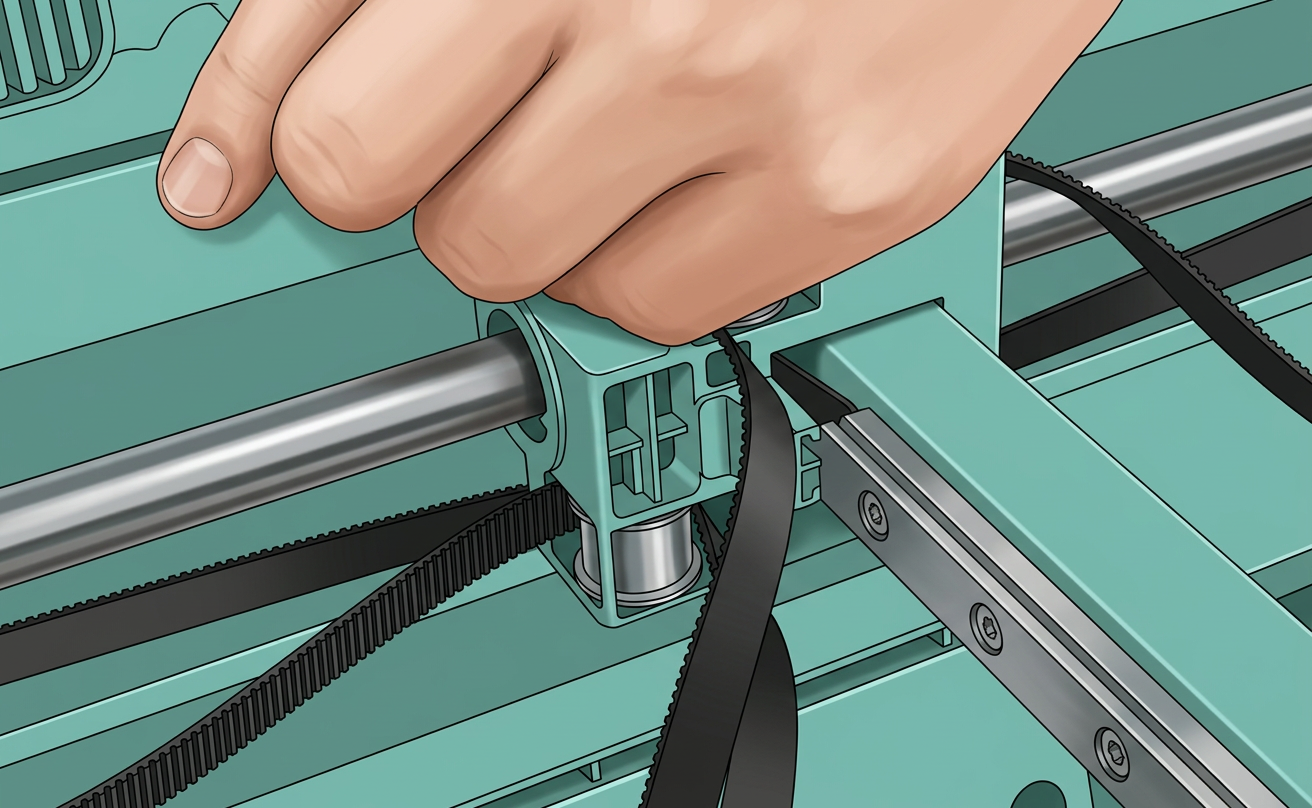

Переустановите держатель ремня в паз инструментальной головки, затем вкрутите 3 винта держателя ремня.
Затем переместите инструментальную головку на другую сторону и установите второй держатель ремня. Поскольку первый держатель ремня уже установлен, возникающее натяжение может затруднить установку второго. Сначала слегка подтяните средний винт (не затягивайте его полностью). После полной затяжки верхнего и нижнего винтов повторно затяните средний винт.
Шаг 11: Установка хотэнда
Следуйте этому руководству для установки хотэнда ( Нажмите здесь, чтобы перейти )
Шаг 12: Установка ПТФЭ-трубки

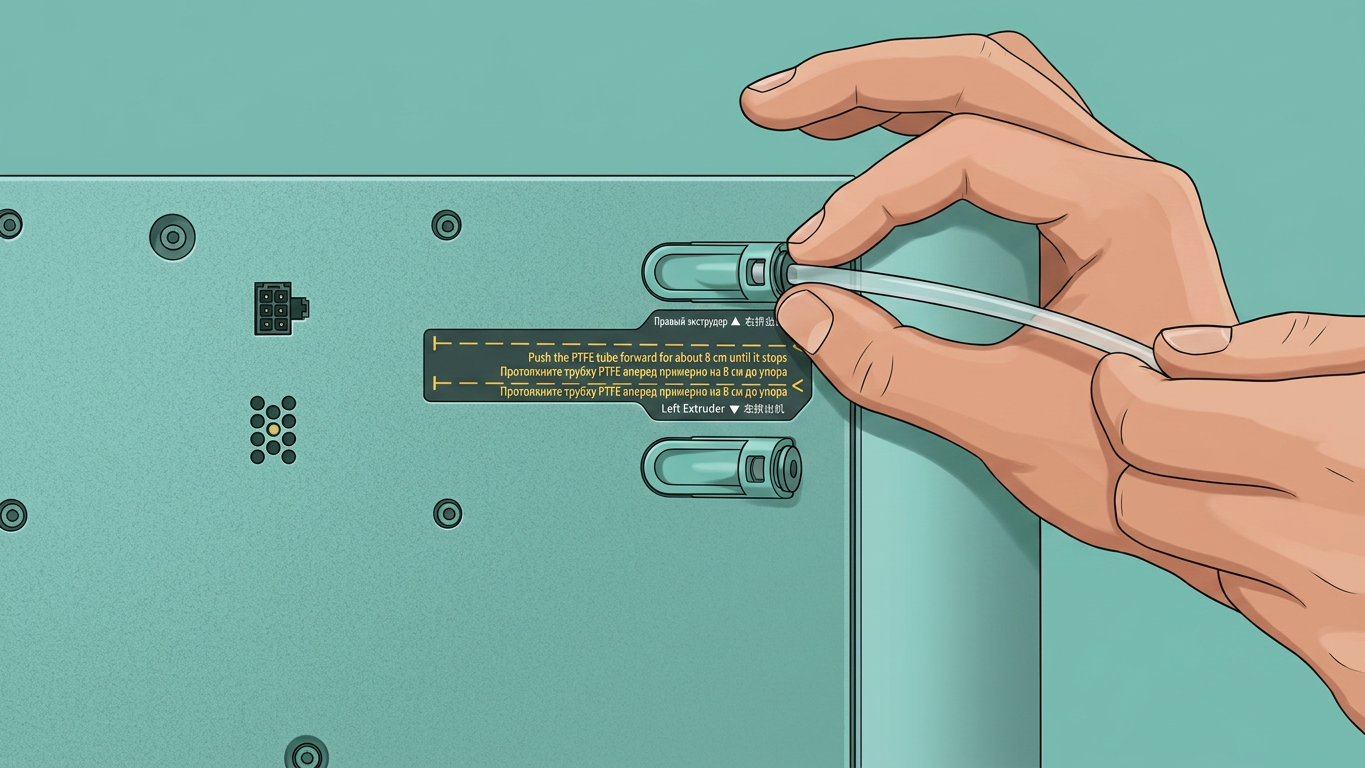

Протяните ПТФЭ-трубку и подключите пневматический разъем.
Как проверить завершение/успешность
Перезапустите принтер и выполните калибровку, чтобы проверить наличие предупреждений об ошибках. Если принтер сообщает, что ремень требует натяжения, натяните ремень.
Надеемся, что предоставленное подробное руководство было полезным и информативным. Если это руководство не решит вашу проблему, пожалуйста, подайте технический тикет , мы ответим на ваши вопросы и предоставим помощь. Если у вас есть какие-либо предложения или отзывы об этой Вики, пожалуйста, оставьте сообщение в области комментариев. Спасибо за вашу поддержку и внимание!
