Совет по конфиденциальности: Пожалуйста, убедитесь, что камера установлена правильно, так чтобы поле зрения камеры было направлено на камеру принтера, чтобы избежать любых проблем с обнаружением печатной платы или сопел.
Важное напоминание
Разъемы вентилятора охлаждения детали на H2D имеют этот компактный дизайн разъема. При снятии разъема держите основание разъема рукой и поднимайте его прямо вверх, перпендикулярно поверхности печатной платы, чтобы разблокировать его. Никогда не прикладывайте усилие в горизонтальном направлении, чтобы избежать повреждения разъема.

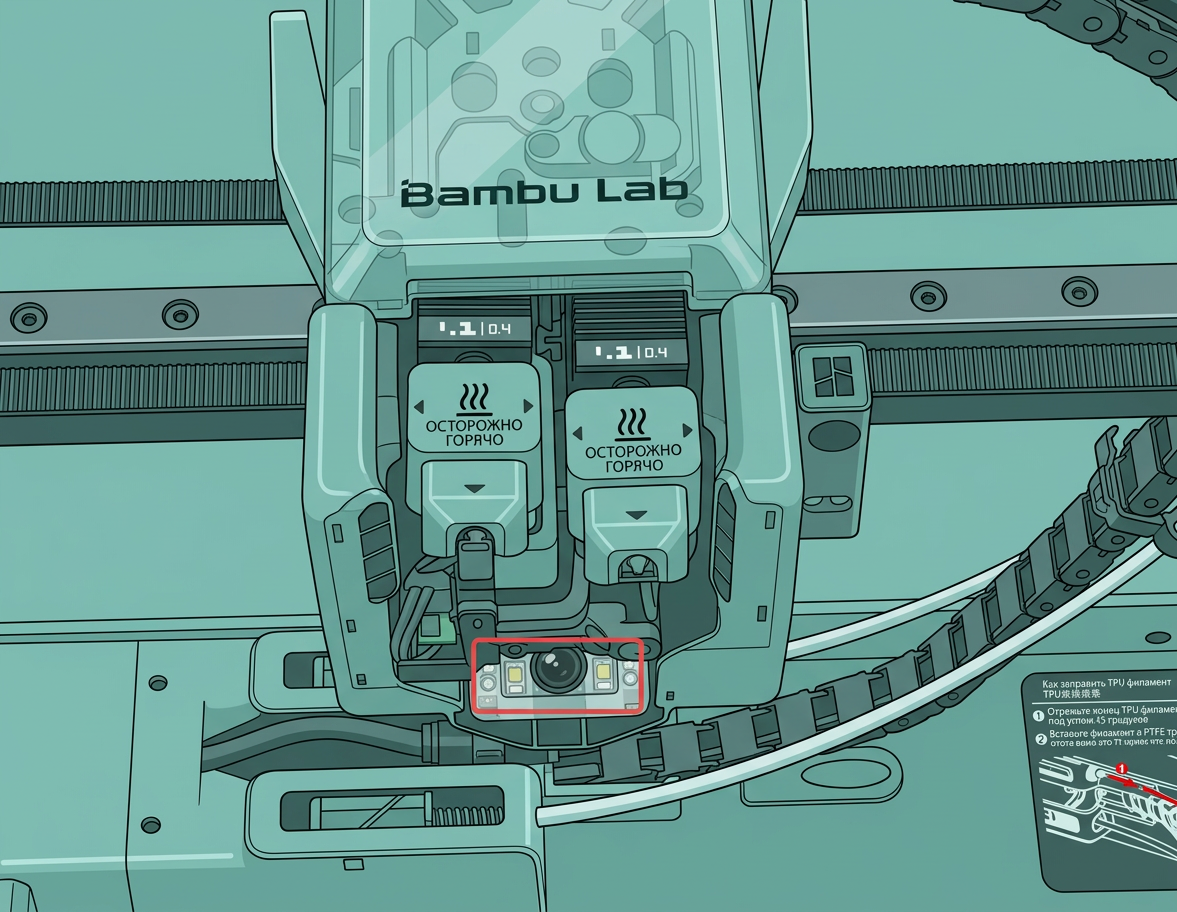

H2D оснащен камерой сопла для обнаружения аномальных условий печати, включая засорение сопла, печать воздухом и обнаружение спагетти.
Когда заменять
-
Произошла неисправность камеры сопла
Необходимые инструменты и материалы
-
Шестигранный ключ H2.0
-
Новая камера сопла
Предупреждение о безопасности
ВАЖНО!
Крайне важно отключить принтер от сети перед выполнением любых работ по обслуживанию принтера и его электроники, включая провода инструментальной головки, потому что оставление принтера включенным во время выполнения таких задач может вызвать короткое замыкание, что может привести к дополнительному электрическому повреждению и опасным ситуациям.
Когда вы выполняете обслуживание или устранение неисправностей на принтере, вам может потребоваться разобрать некоторые части, включая нагревательный узел. Этот процесс может обнажить провода и электрические компоненты, которые потенциально могут вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электрическими компонентами, пока принтер все еще включен. Это может повредить электронику принтера и вызвать дальнейшие повреждения.
Поэтому крайне важно отключить принтер от сети и отключить его от источника питания перед выполнением любых работ по обслуживанию. Это предотвратит любые короткие замыкания или повреждение электроники принтера. Сделав это, вы сможете избежать потенциального повреждения электронных компонентов принтера и убедиться, что работы по обслуживанию выполняются безопасно и эффективно.
Если у вас есть какие-либо опасения или вопросы по поводу следования этому руководству, откройте новый тикет на нашей странице поддержки, и мы сделаем все возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.
Руководство по разборке

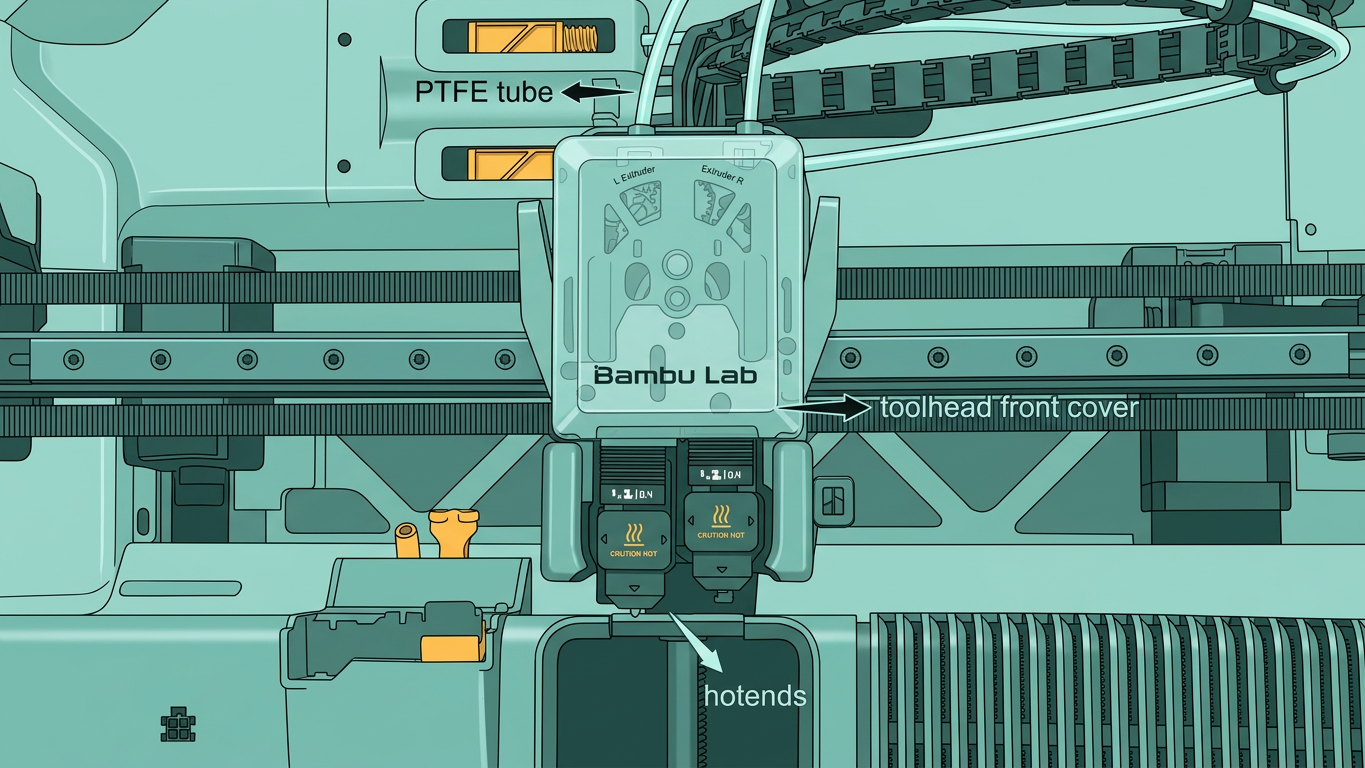

Шаги разборки в этой вики взяты из всеобъемлющего руководства по разборке инструментальной головки. На самом деле, при замене камеры сопла нет необходимости снимать трубку PTFE, переднюю крышку инструментальной головки и левый и правый нагревательные узлы. Пожалуйста, разбирайте и собирайте по мере необходимости.
Шаг 1: Снимите воздуховод вентилятора охлаждения детали

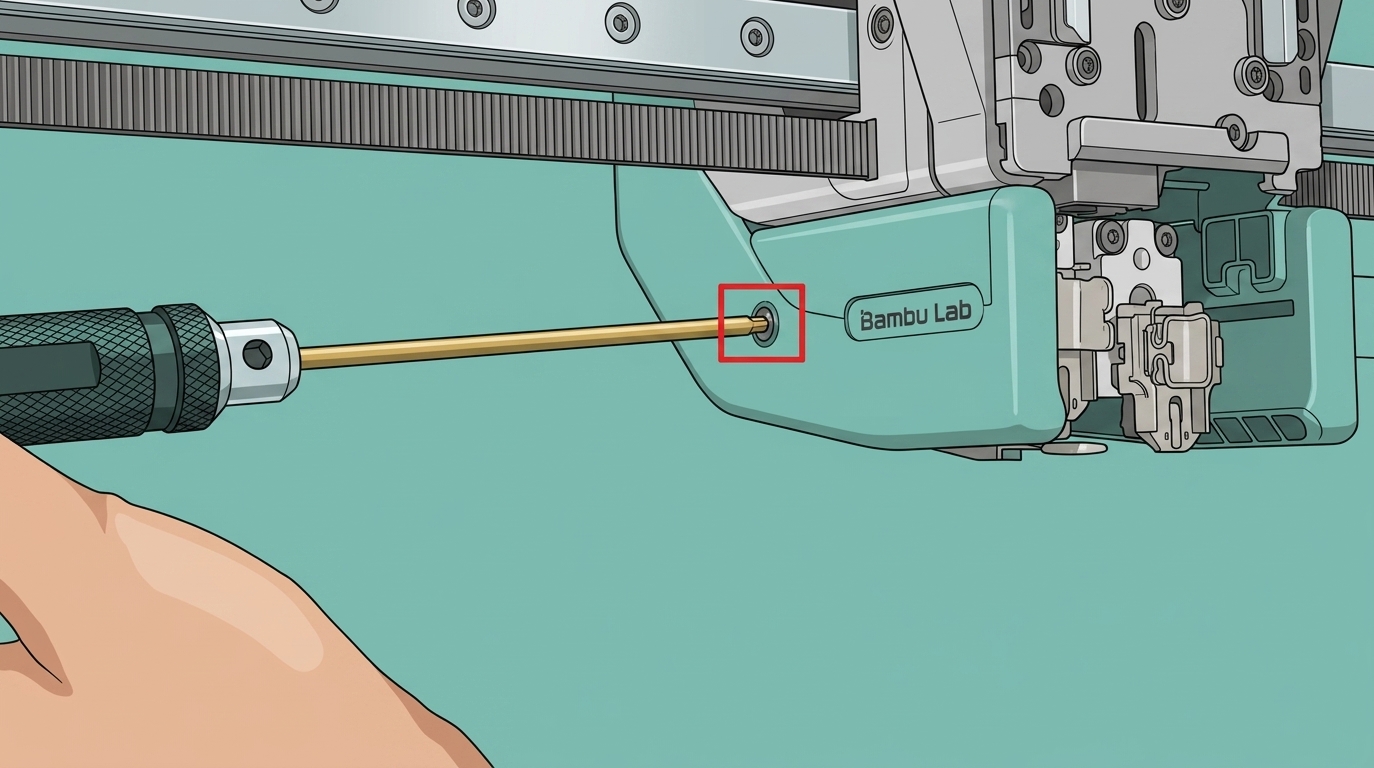

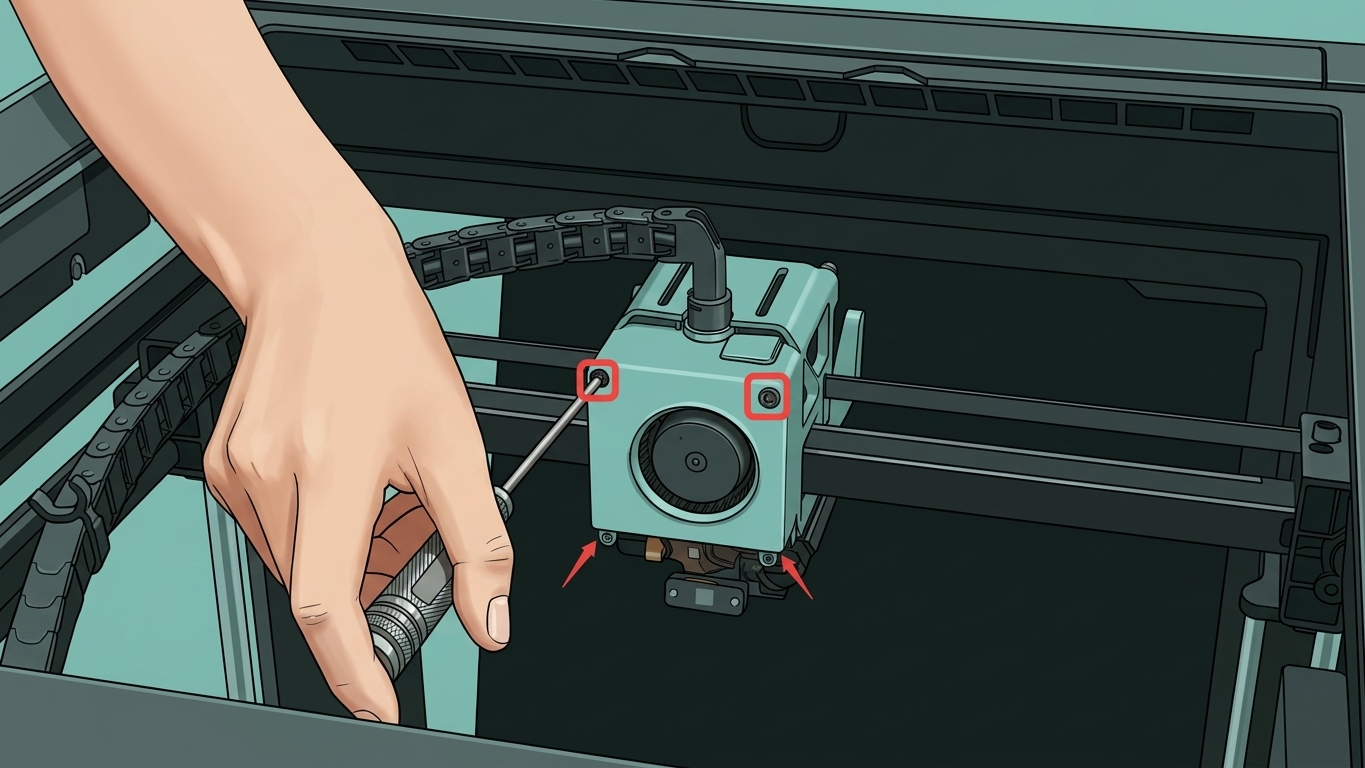

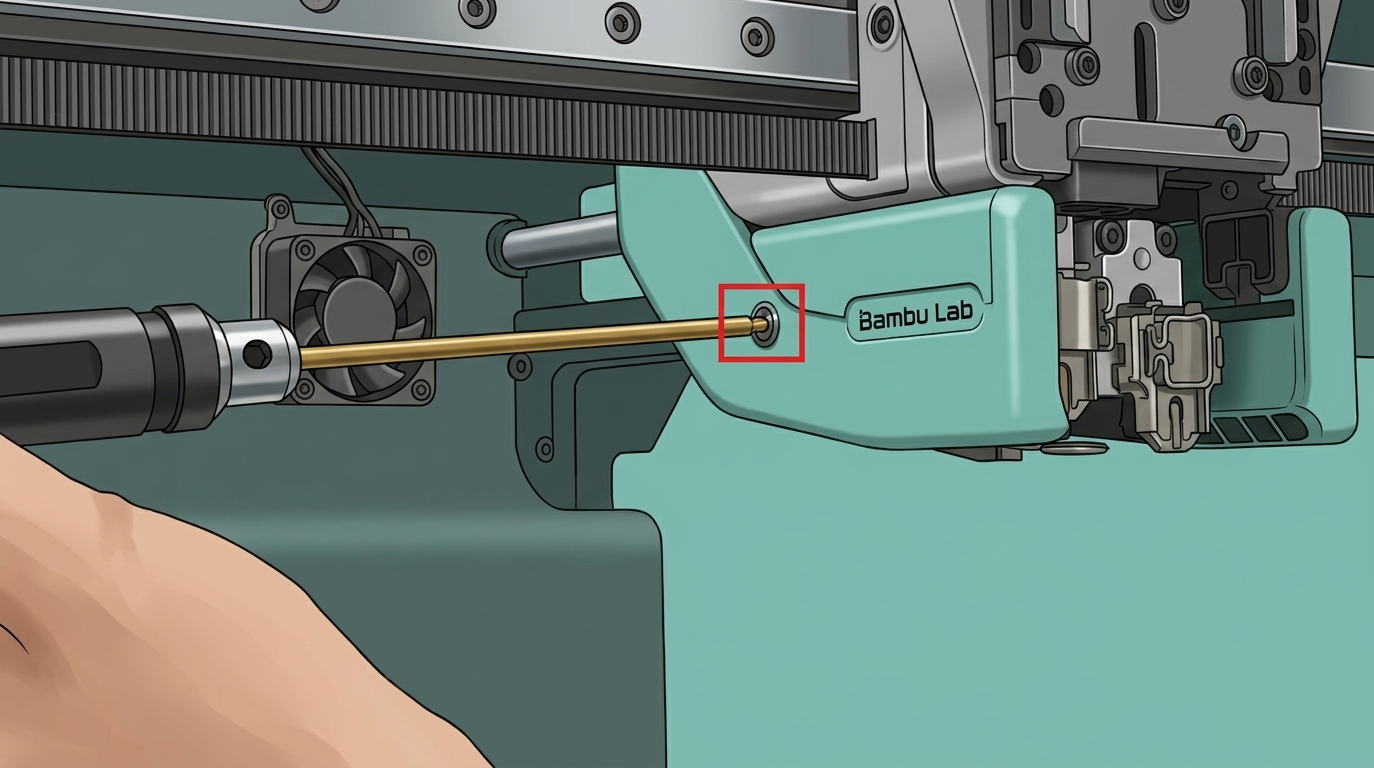

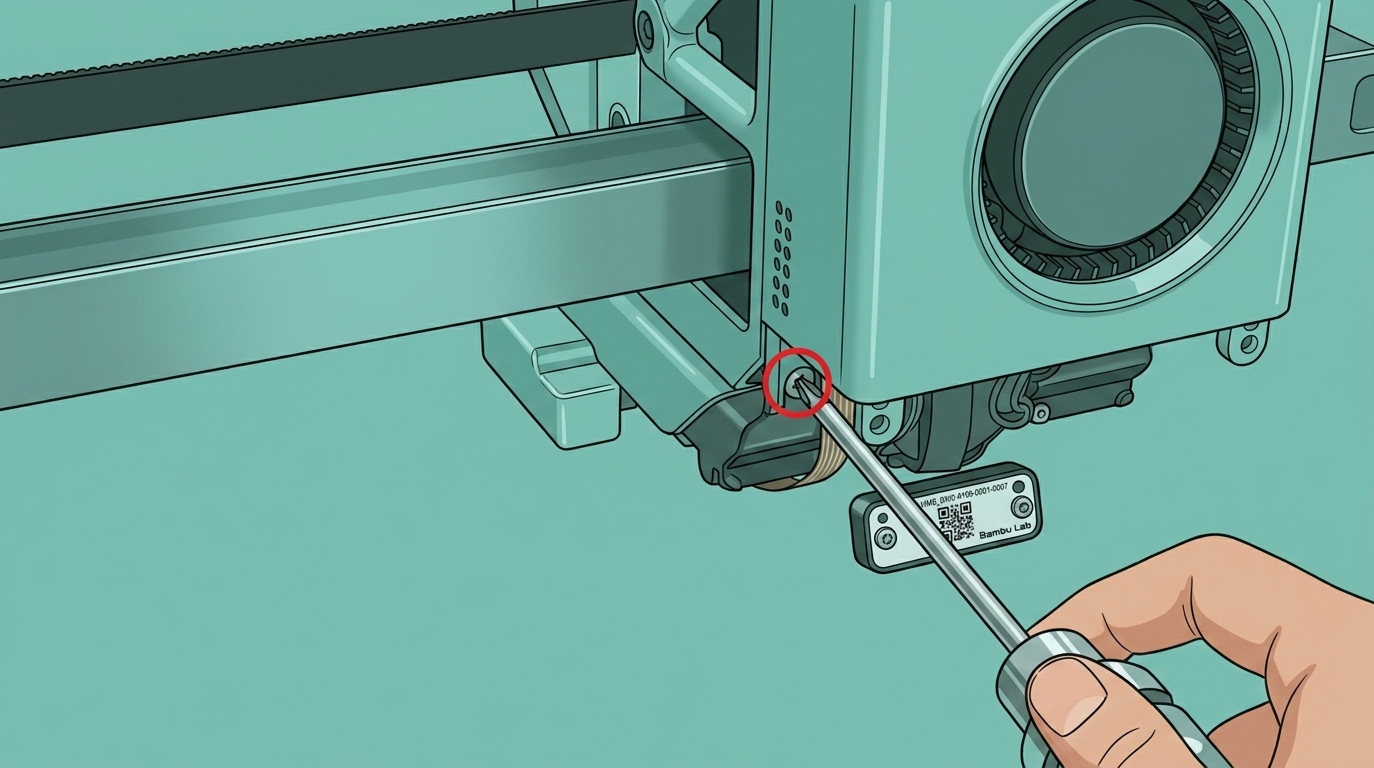

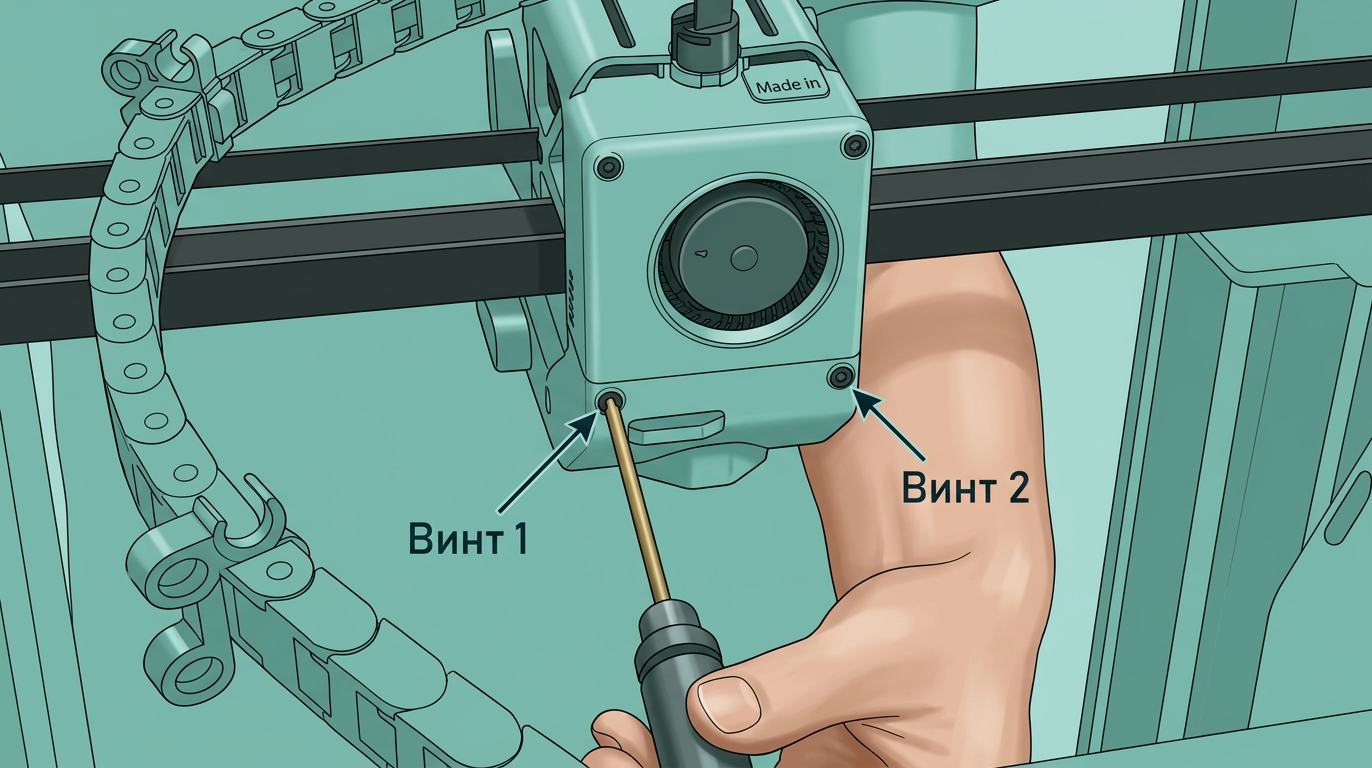

Используйте шестигранный ключ H2.0, чтобы снять четыре фиксирующих винта (BT3x8).

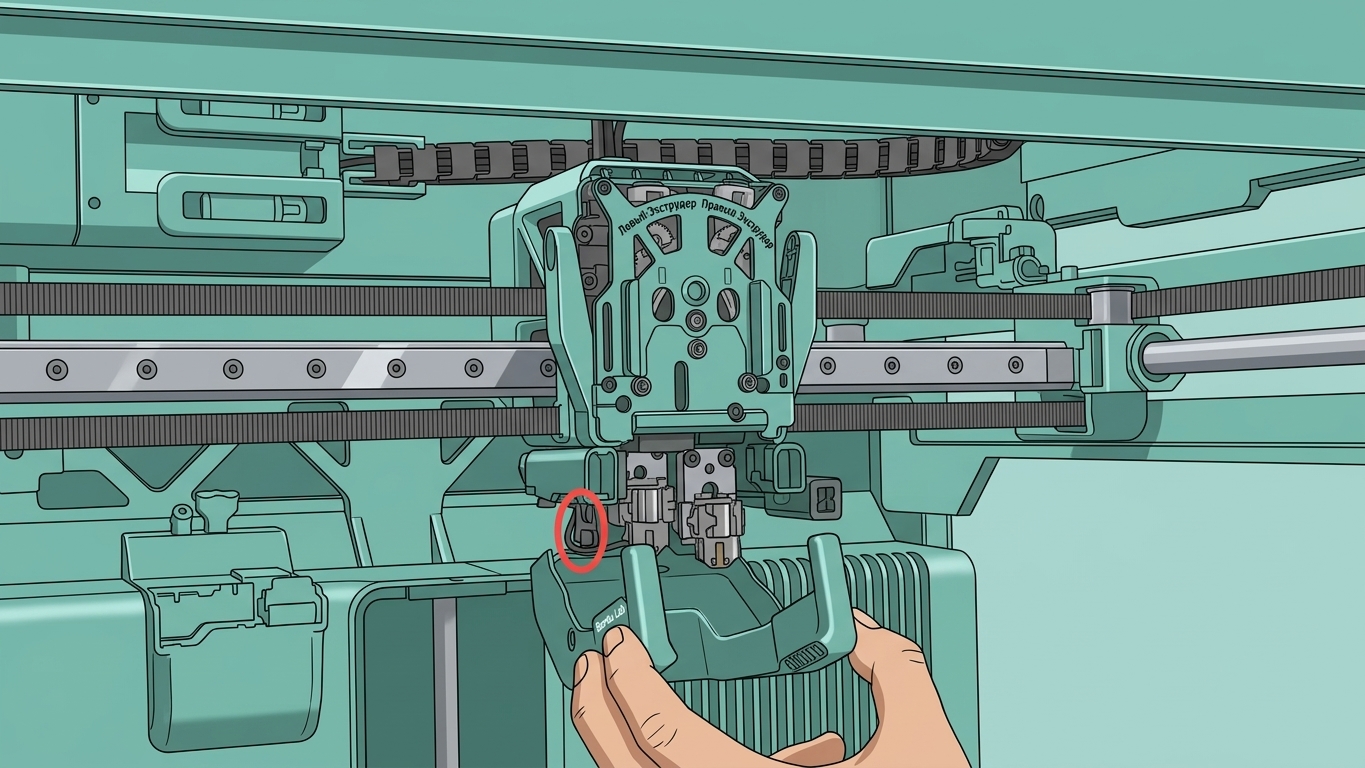

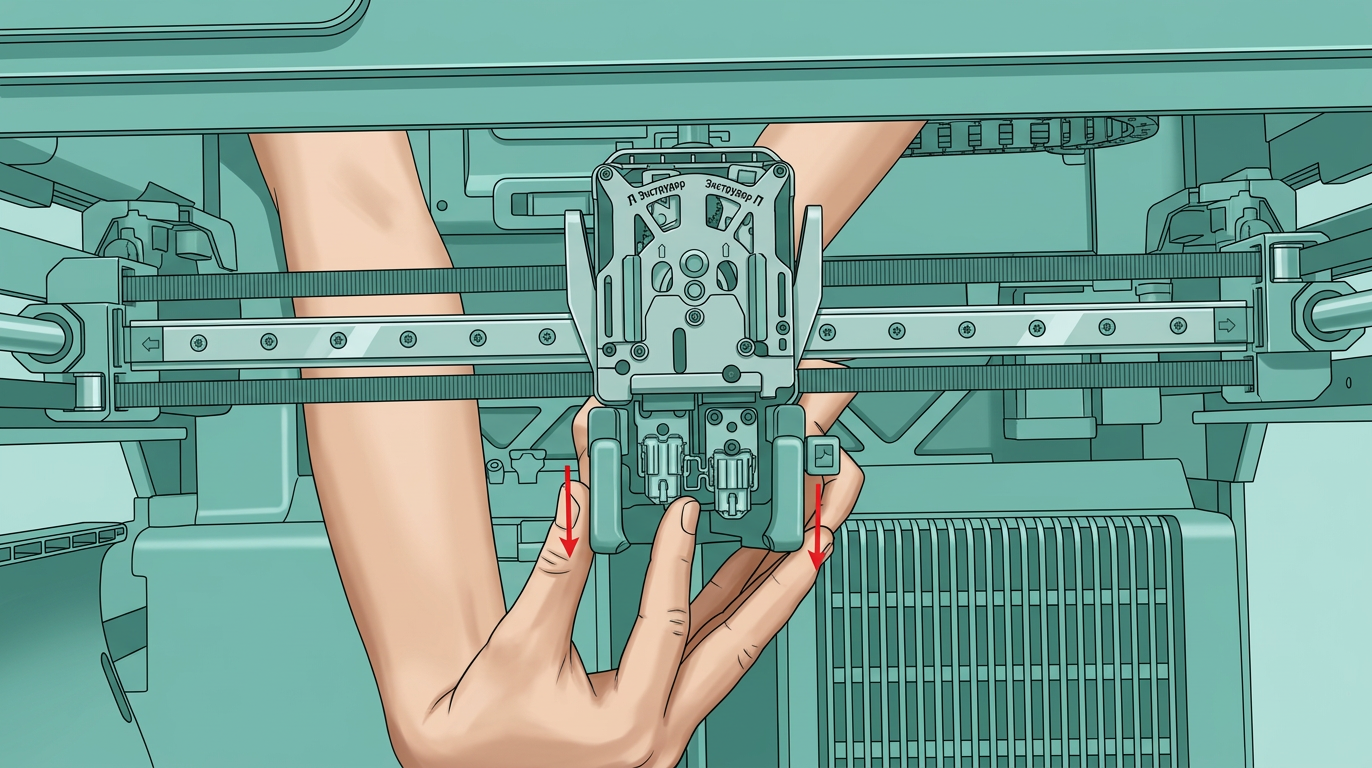

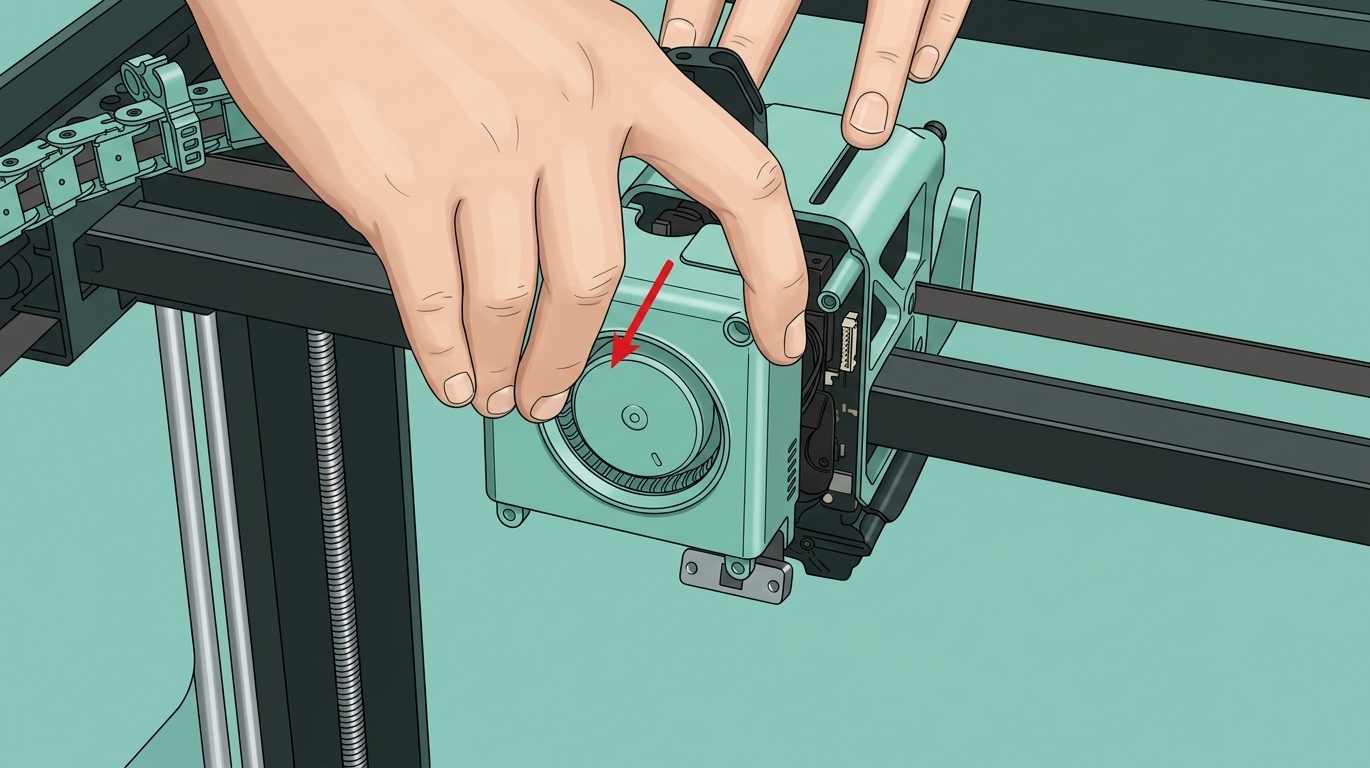

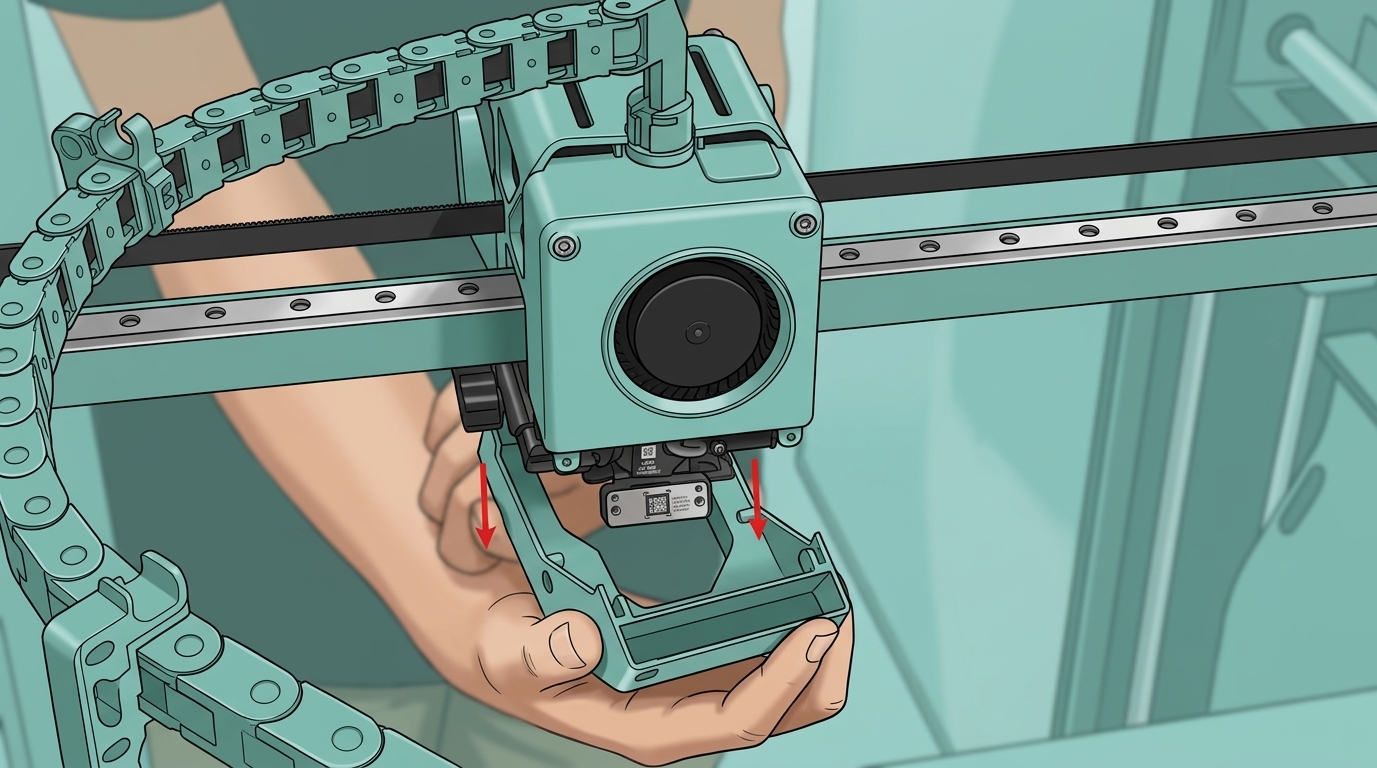

Удерживайте задний конец воздуховода вентилятора охлаждения детали и аккуратно потяните его вниз, чтобы снять воздуховод.
Шаг 2: Снимите вентилятор охлаждения детали

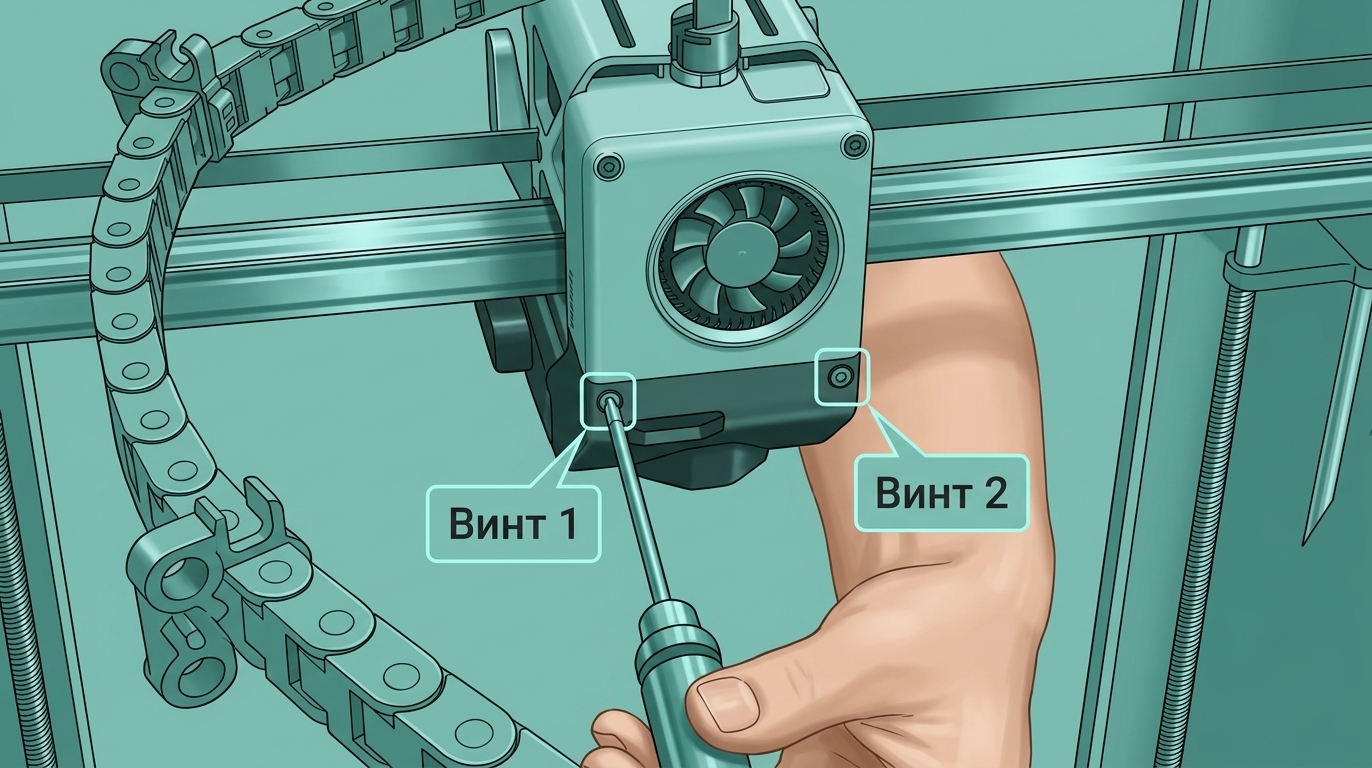

Используйте шестигранный ключ H2.0, чтобы снять четыре фиксирующих винта. (BT3x20, отмеченные квадратным символом, BT2.6x8, отмеченные круглым символом)
Сорвите ацетатную ленту с разъема, затем снимите разъем. Вы можете оставить снятую ленту на печатной плате для более легкой установки позже.
Обратите внимание, что этот тип разъема следует аккуратно выталкивать вверх вдоль плоскости, где расположен разъем, а не вытягивать вдоль направления кабеля. Пожалуйста, следуйте действиям в видео, чтобы не повредить разъем.
Шаг 3: Снимите соединительную плату TH

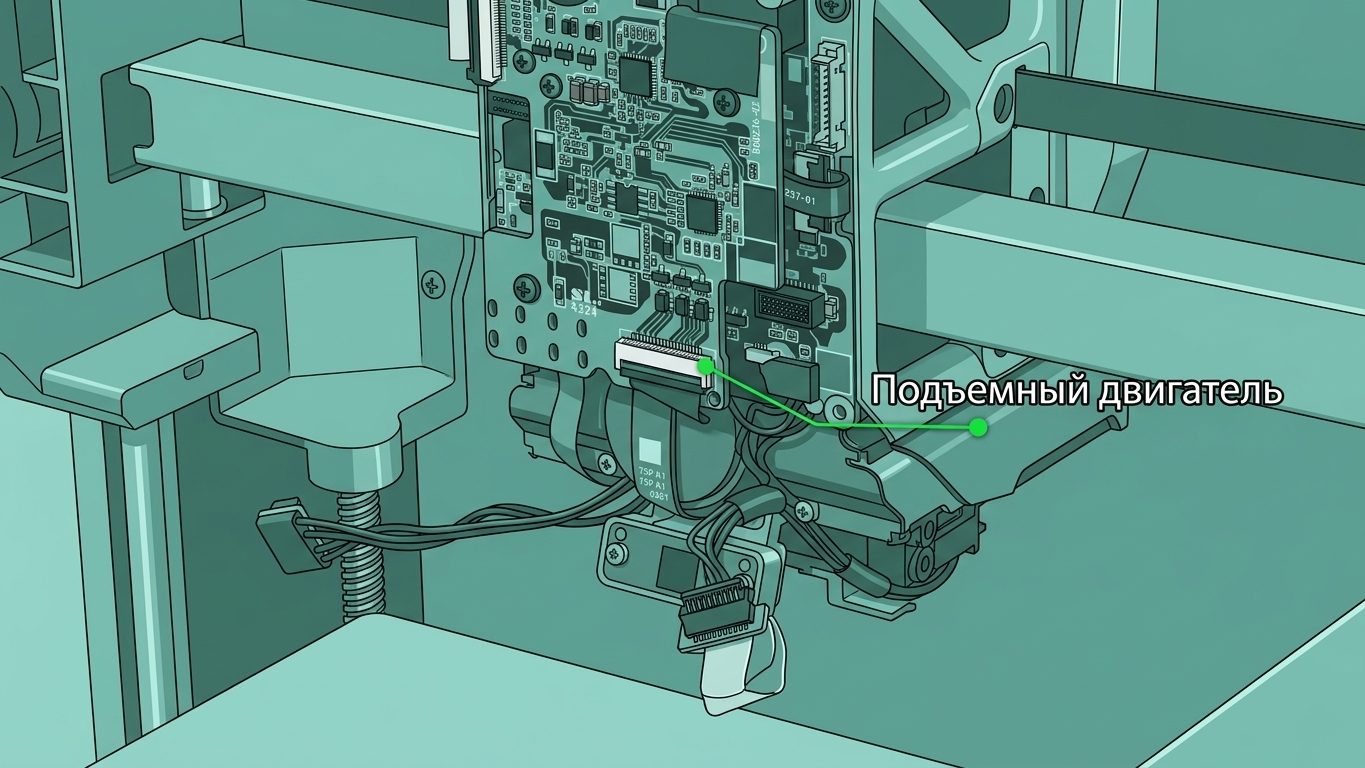

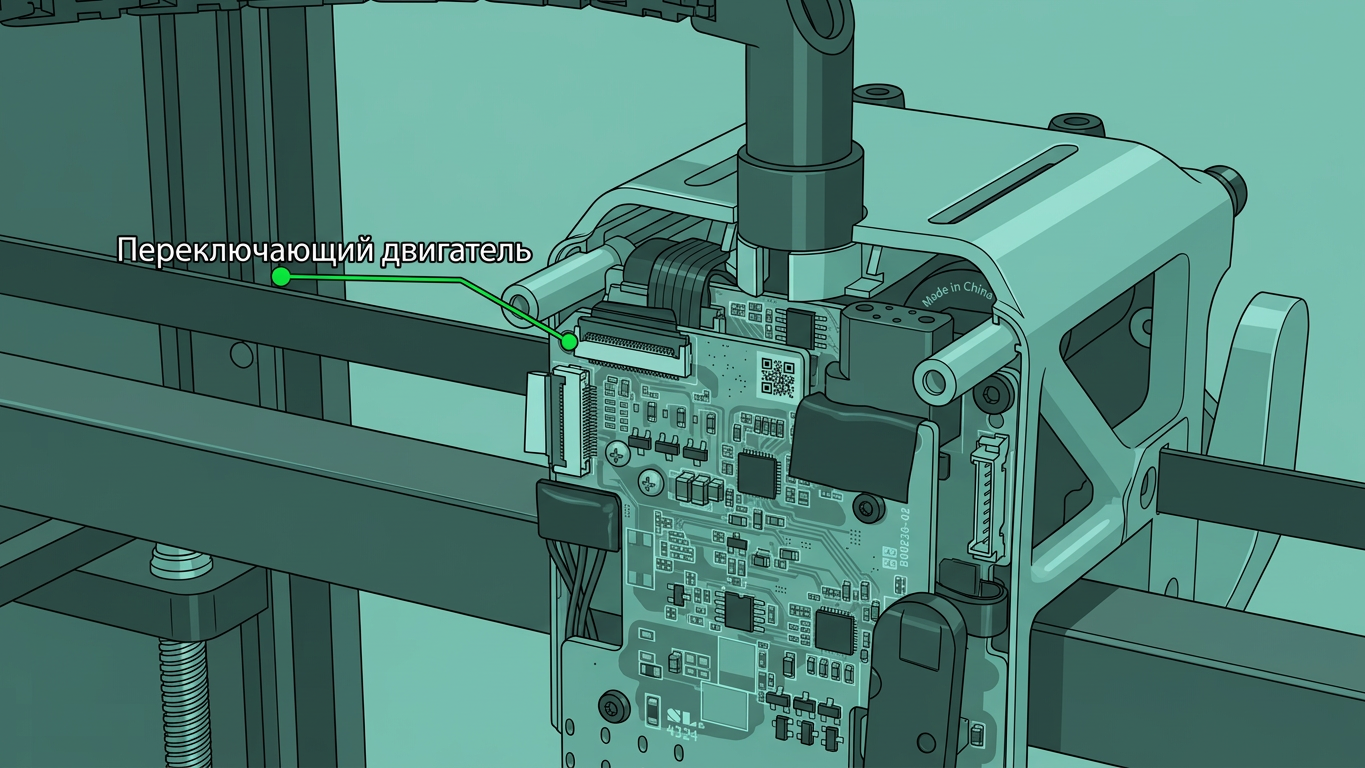

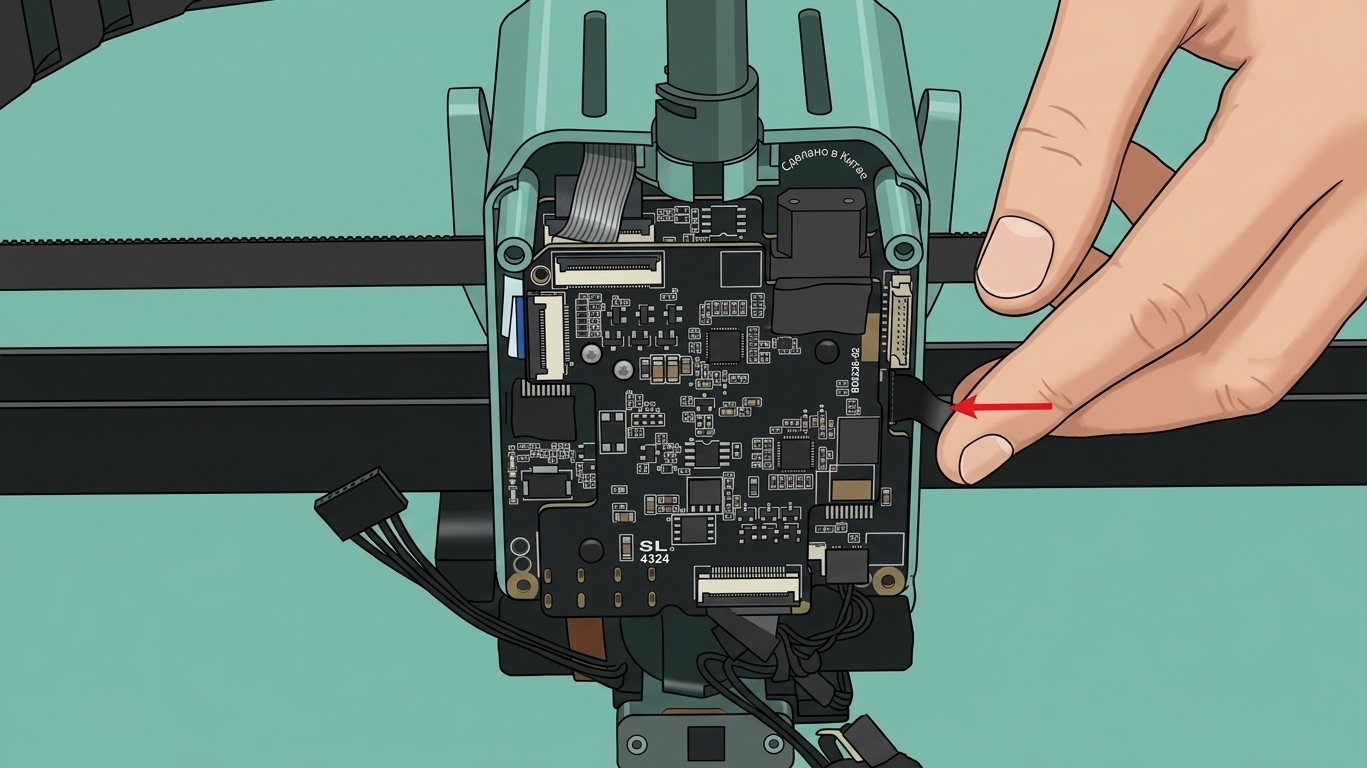

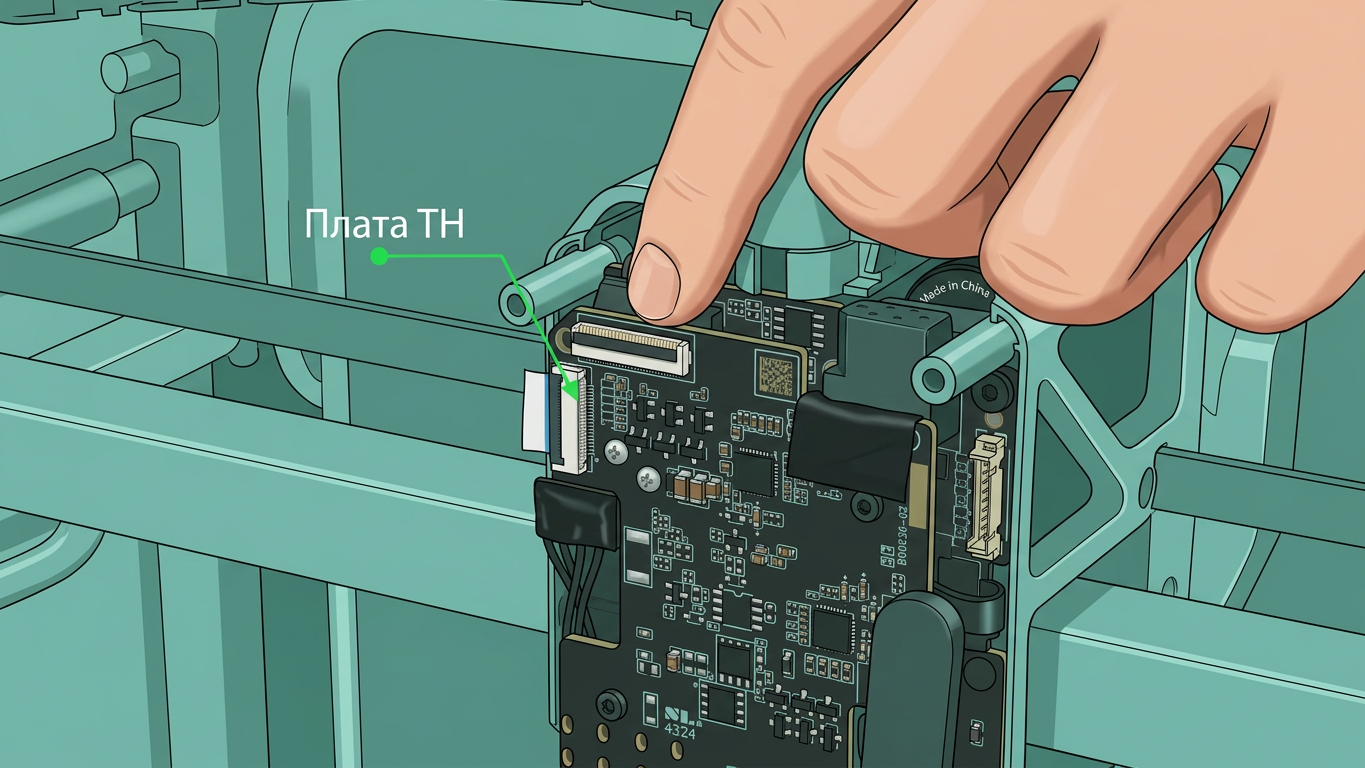

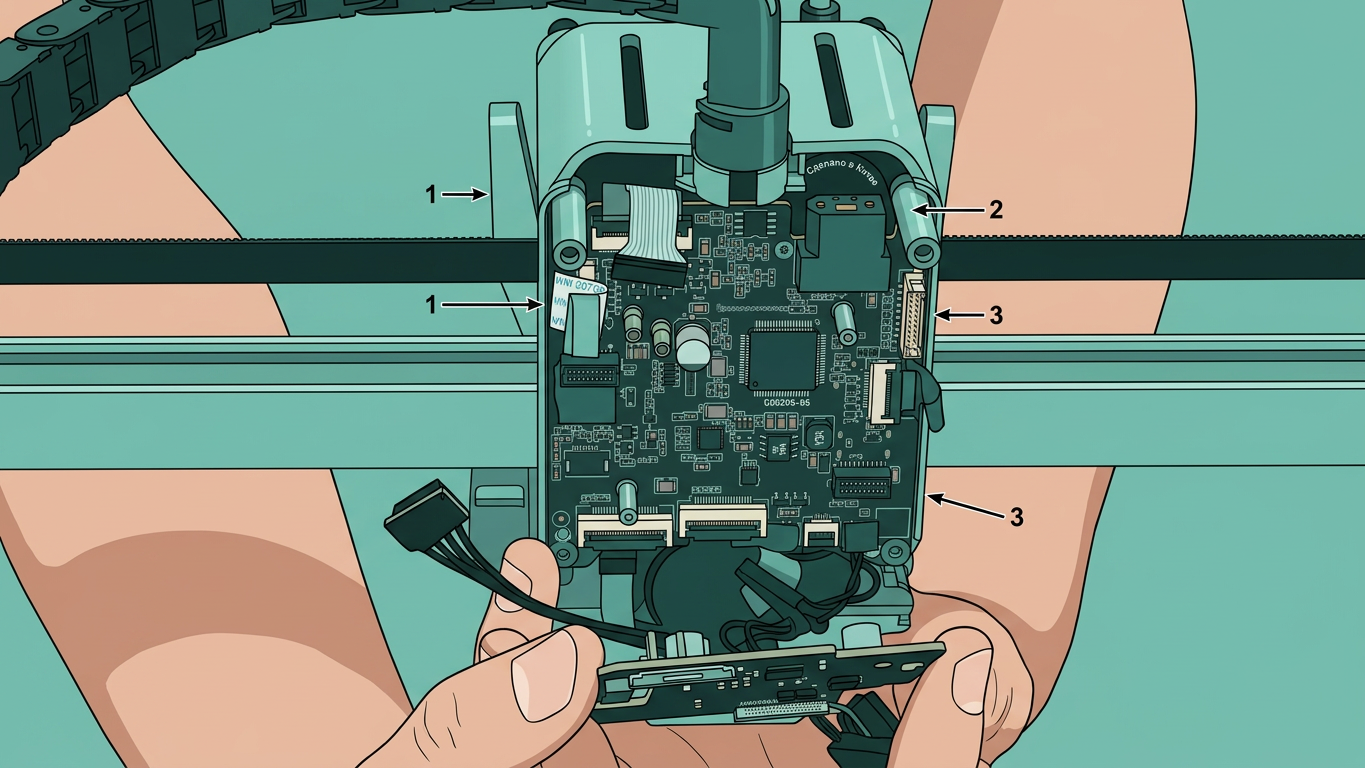

Отсоедините разъем переключательного двигателя, разъем платы TH, разъем нагревательного узла правого хотенда, разъем нагревательного узла левого хотенда вместе с поролоновой прокладкой (разъем нагревательного узла левого хотенда расположен на плате TH, поролоновая прокладка расположена на соединительной плате TH) и разъем подъемного двигателя последовательно с соединительной платы TH.
Обратите внимание, что FPC-кабели закреплены зажимами, вам нужно разблокировать зажимы перед вытягиванием FPC-кабелей.

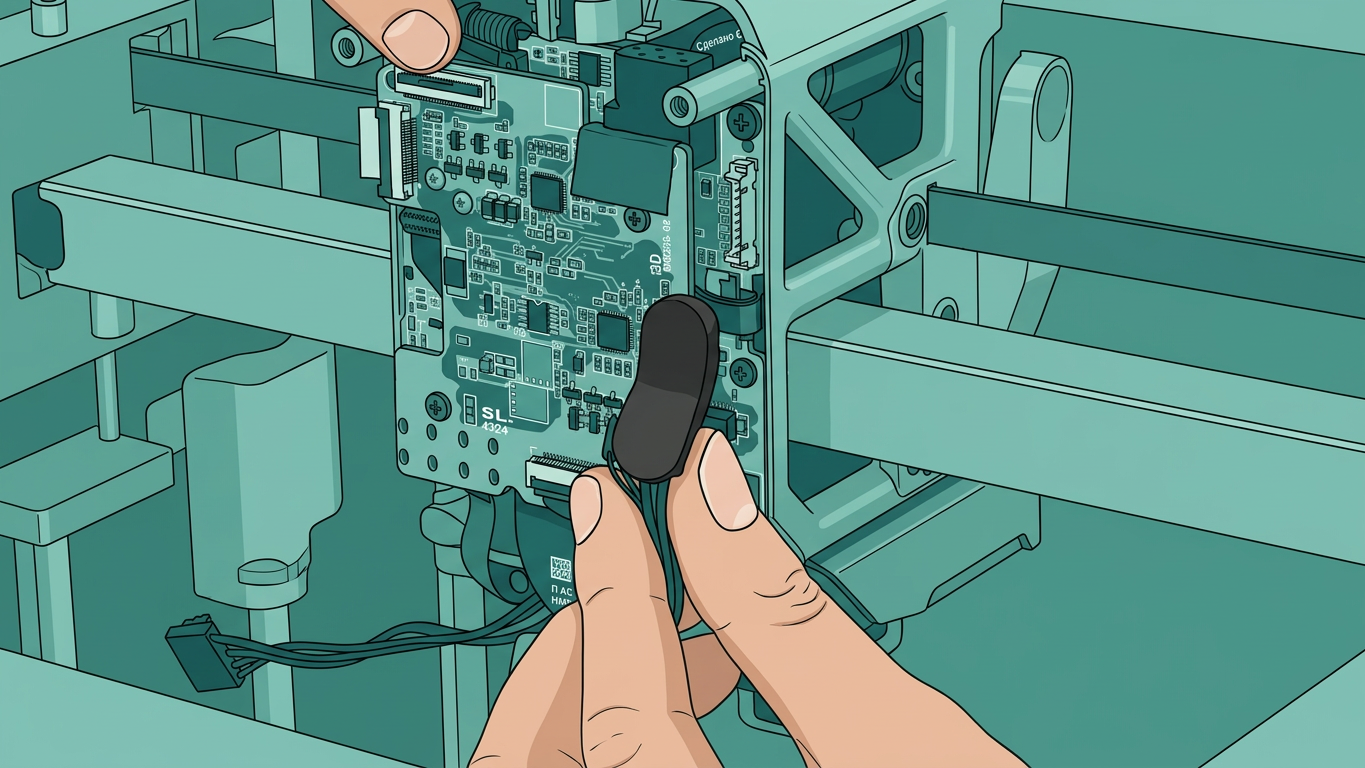

При снятии поролоновой прокладки с разъема нагревательного узла левого хотенда рекомендуется сначала ослабить разъем, а затем снять его снизу вверх. Это обеспечивает целостность поролоновой прокладки.

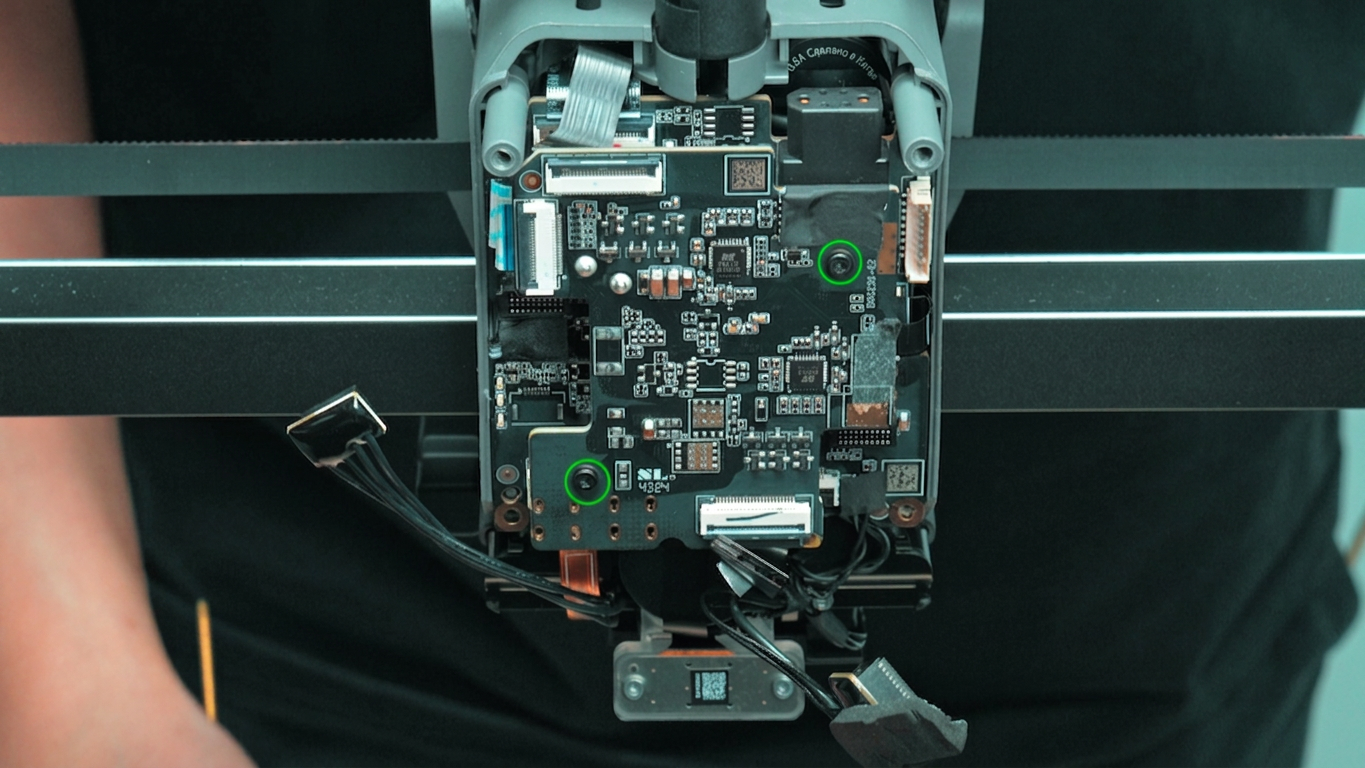

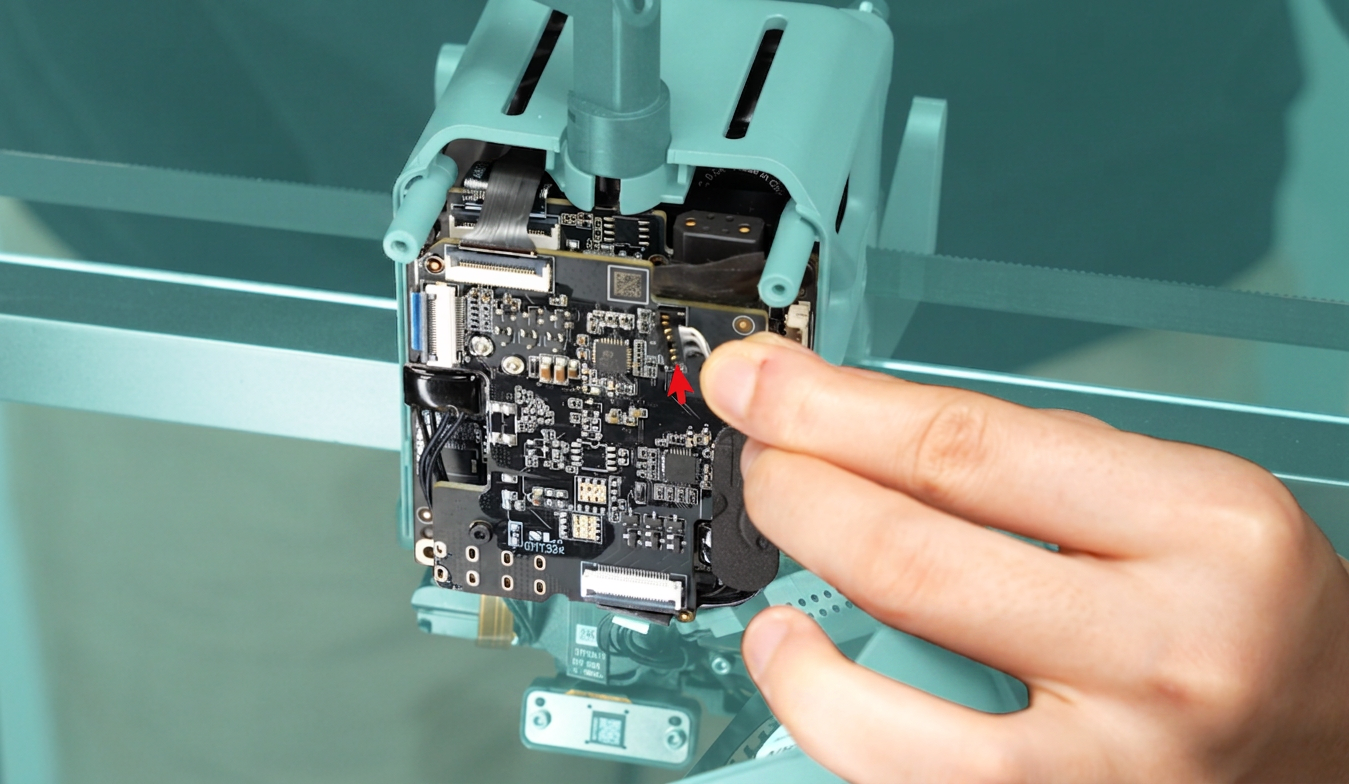

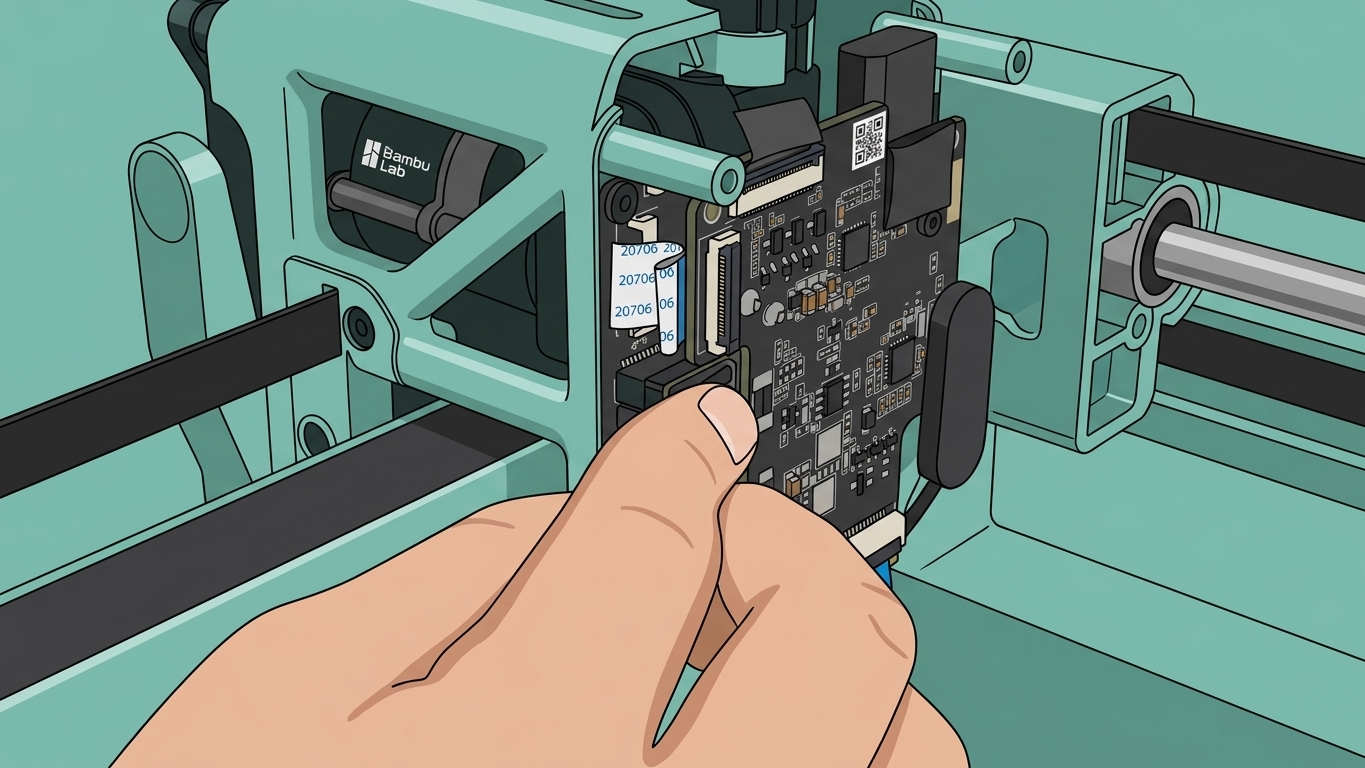

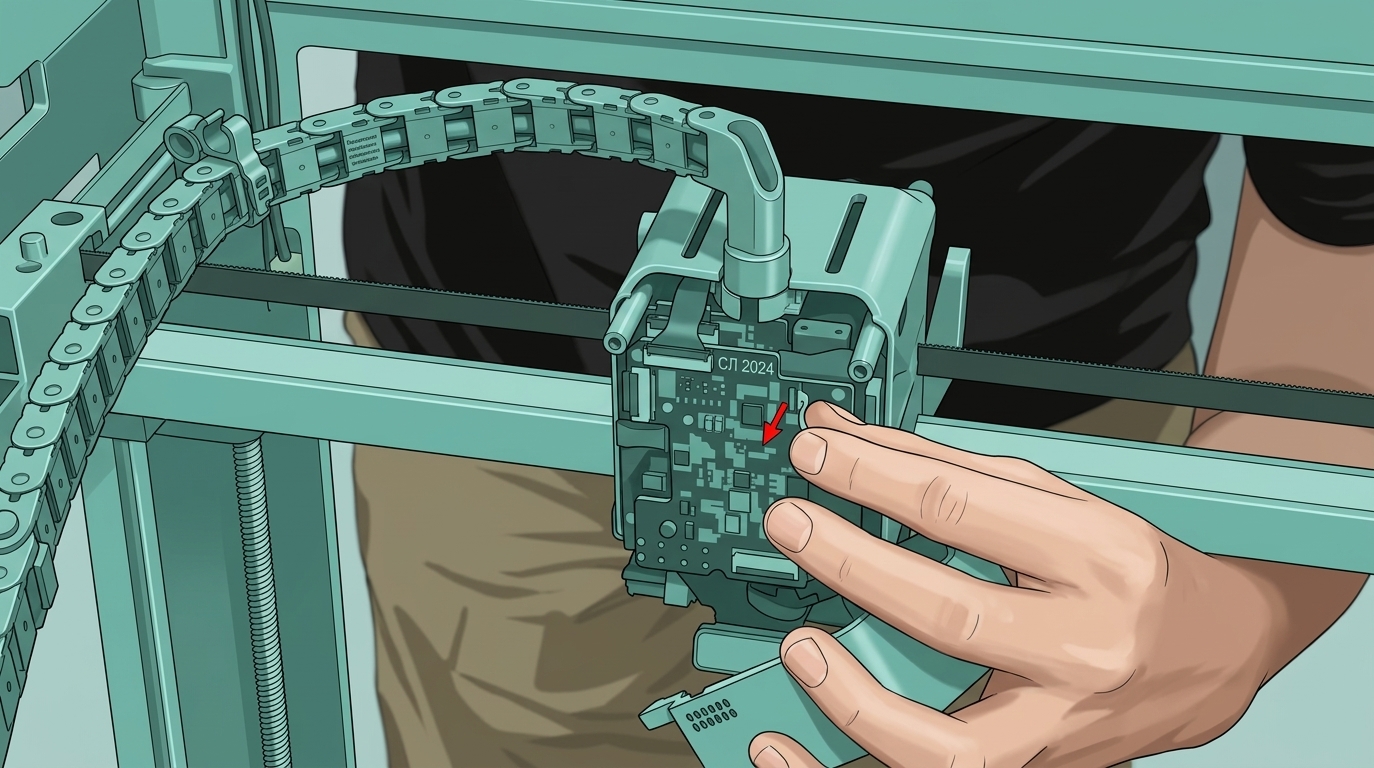

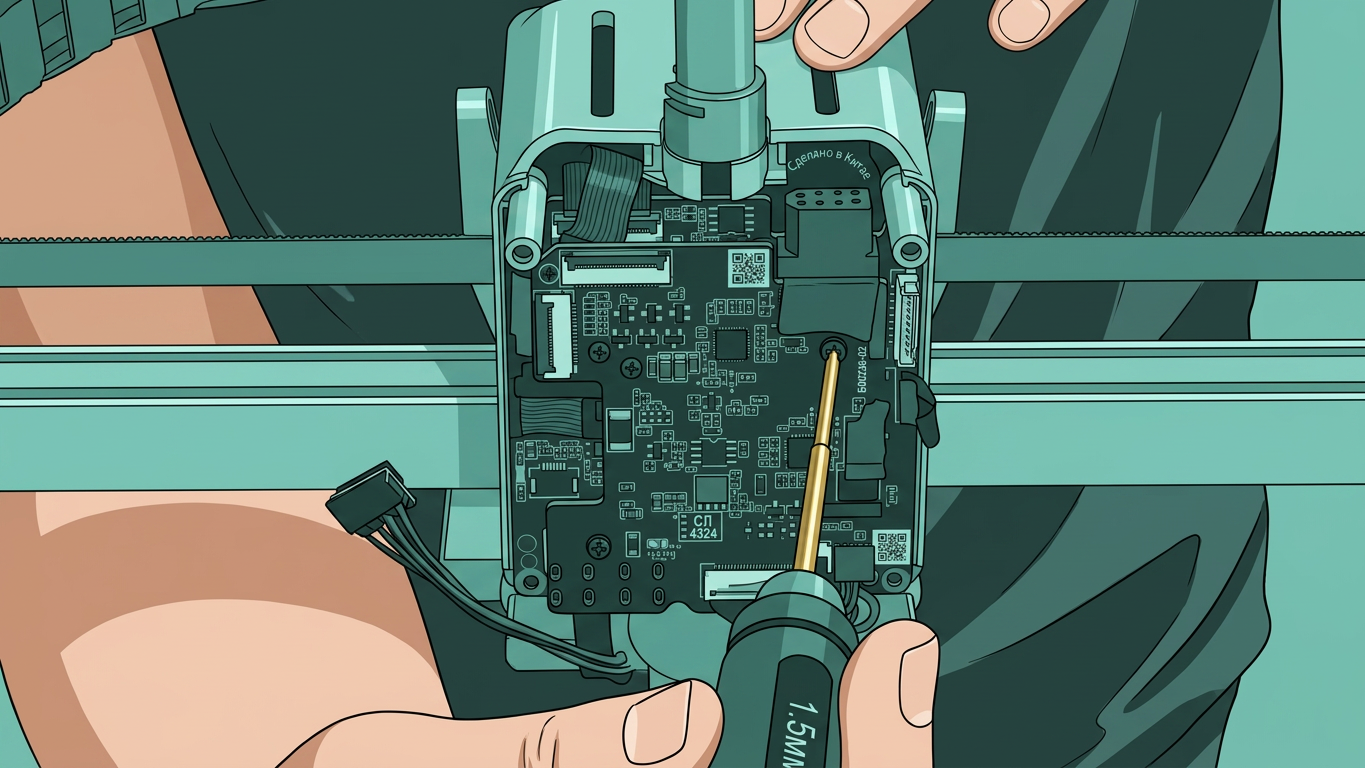

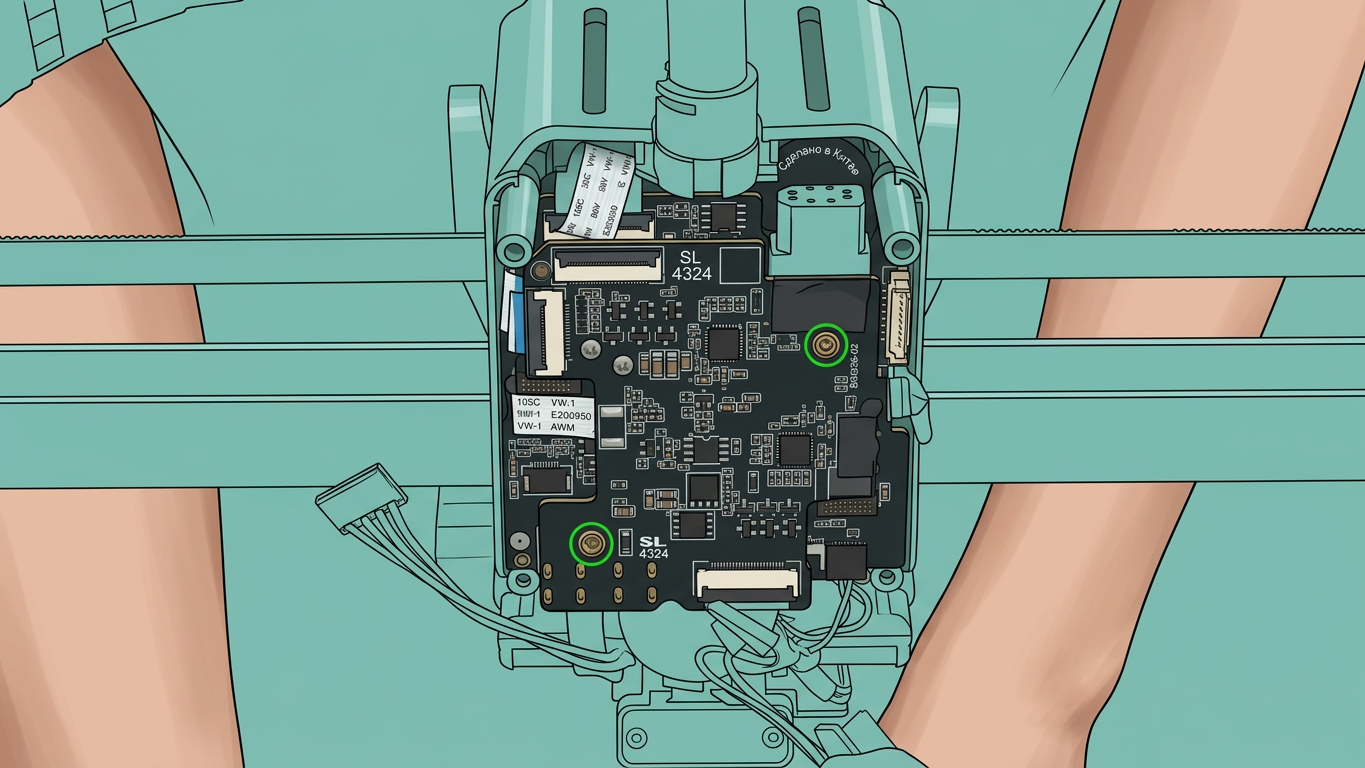

Открутите два фиксирующих винта на соединительной плате TH, возьмитесь за стороны соединительной платы одной рукой и аккуратно покачайте рядом с разъемом переключательного двигателя другой рукой, чтобы снять соединительную плату TH.
Шаг 4: Снимите камеру сопла

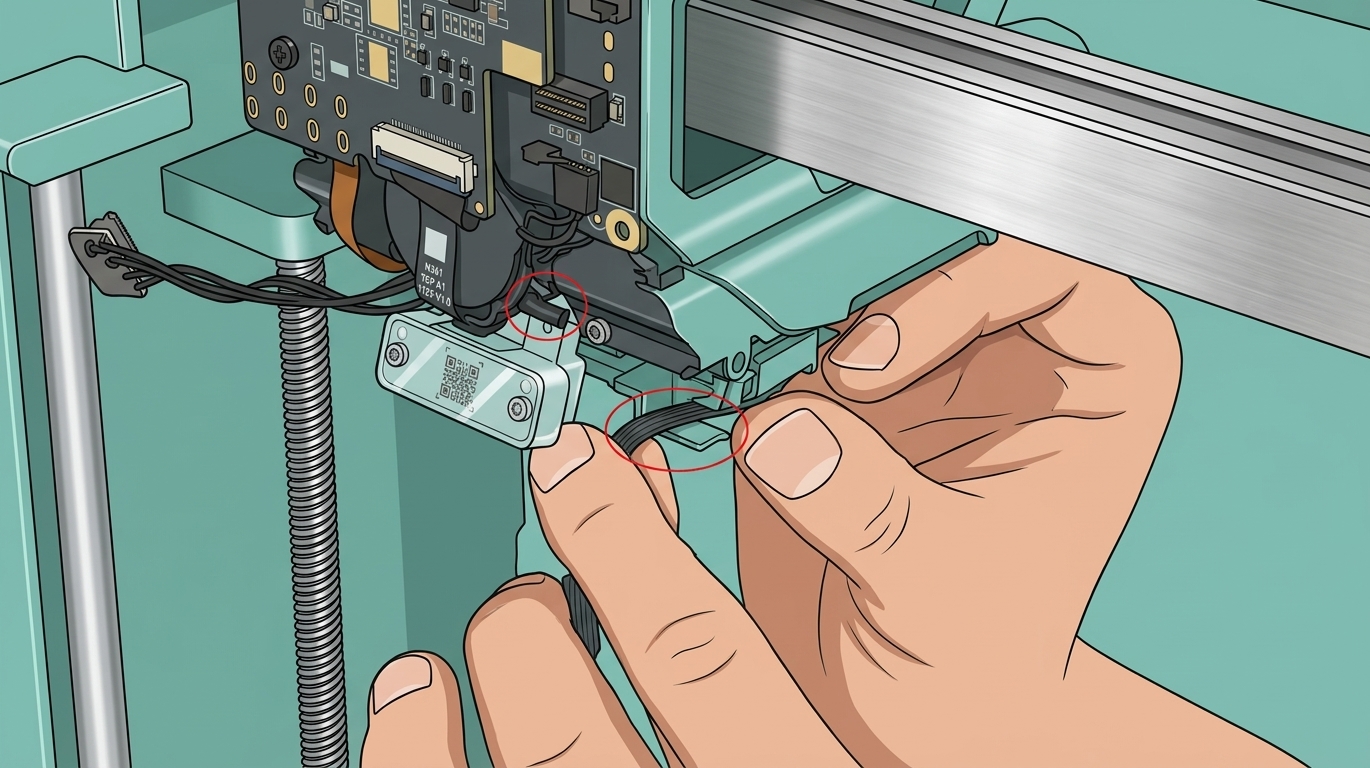

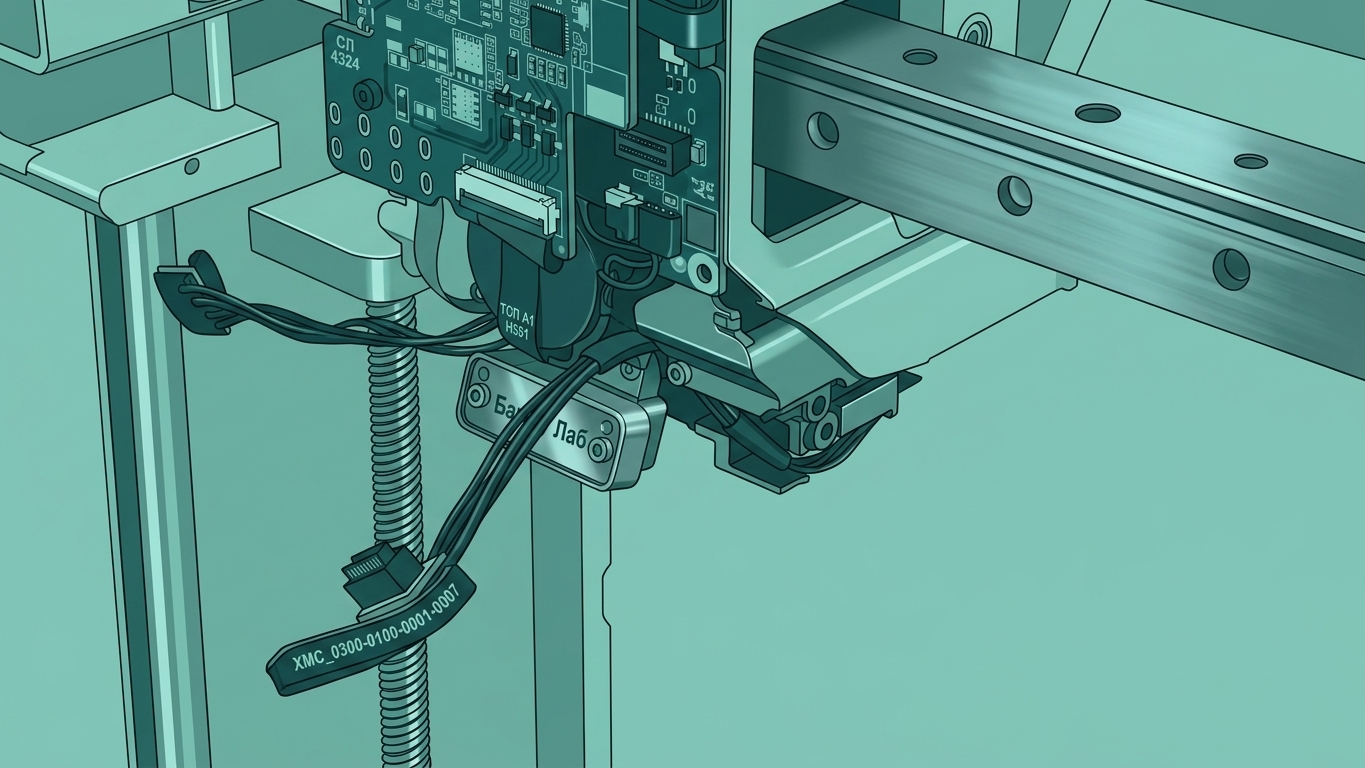

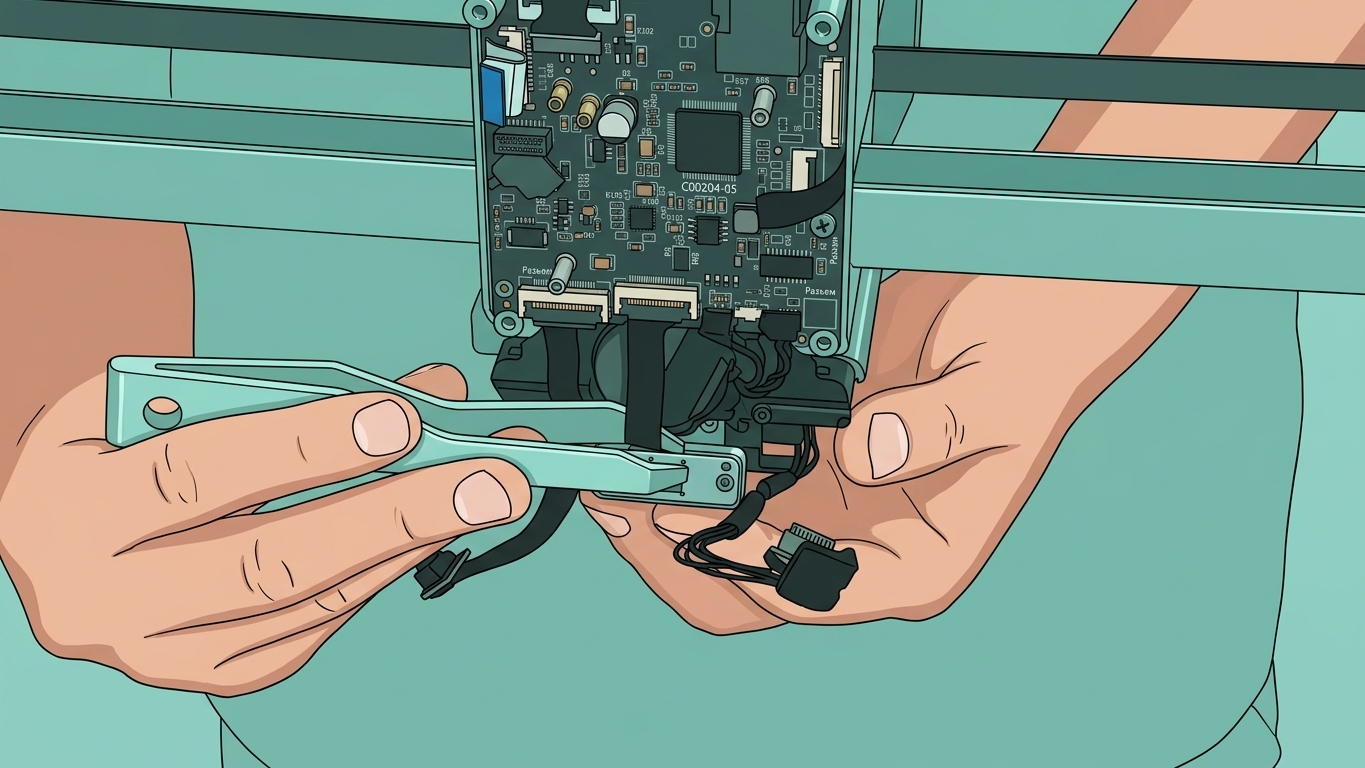

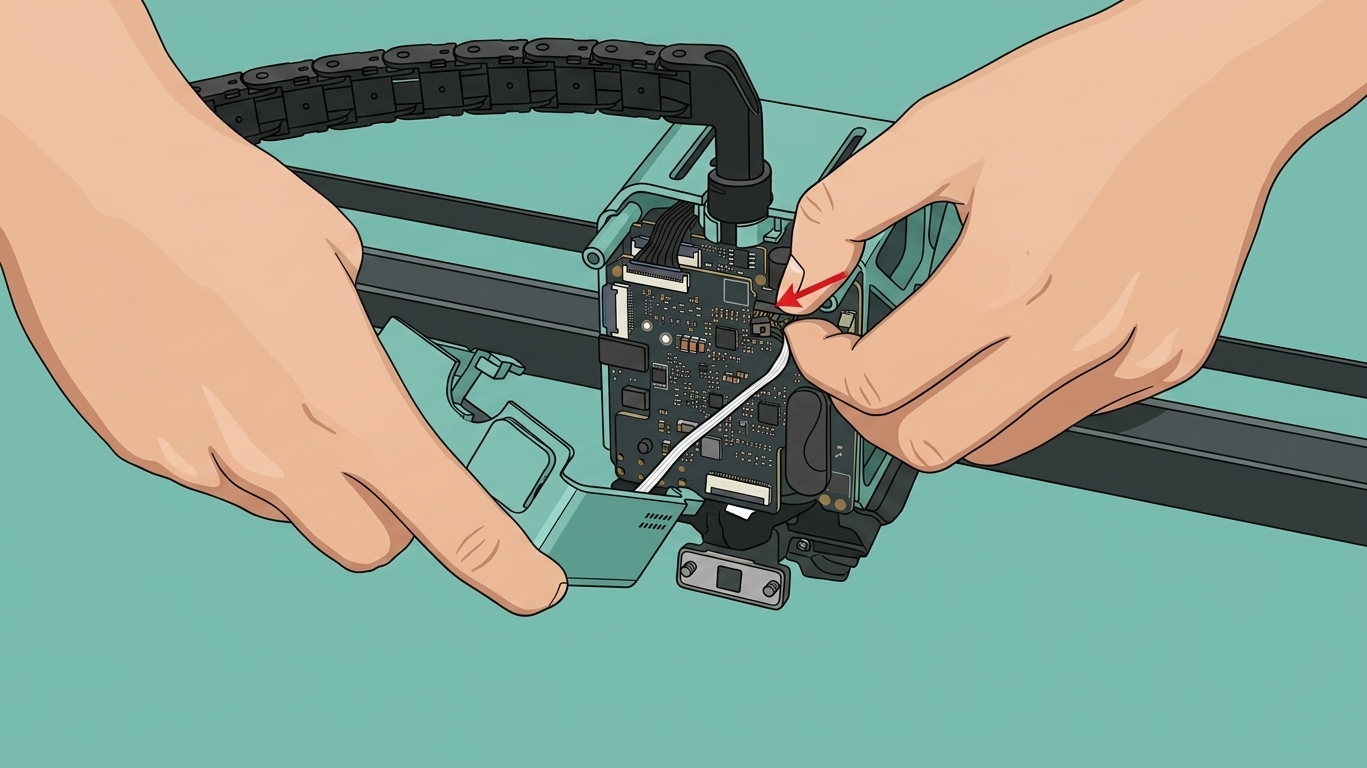

FPC-кабель камеры сопла закреплен на задней крышке подъемного двигателя. Перед снятием используйте пинцет, чтобы вытянуть часть зарезервированного FPC-кабеля, чтобы освободить место для пальцев, чтобы взять FPC-кабель.

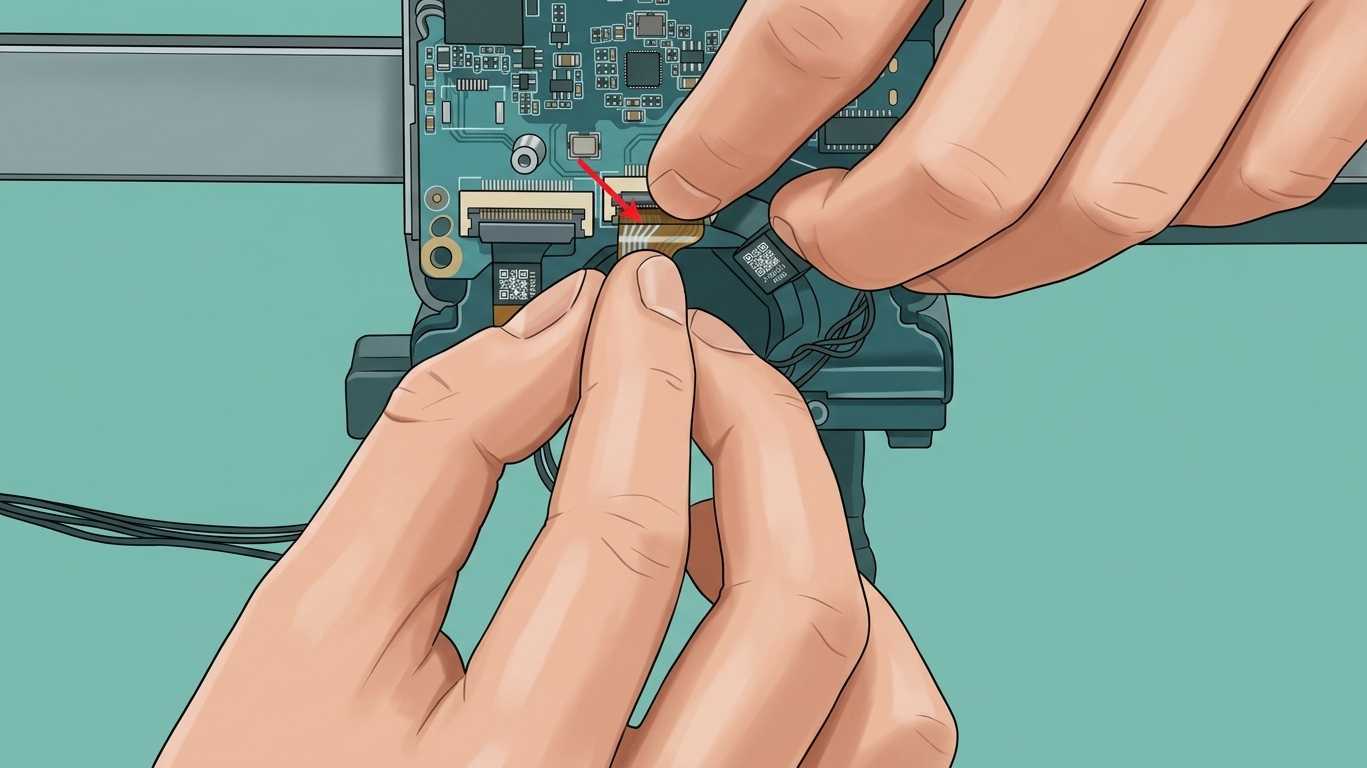

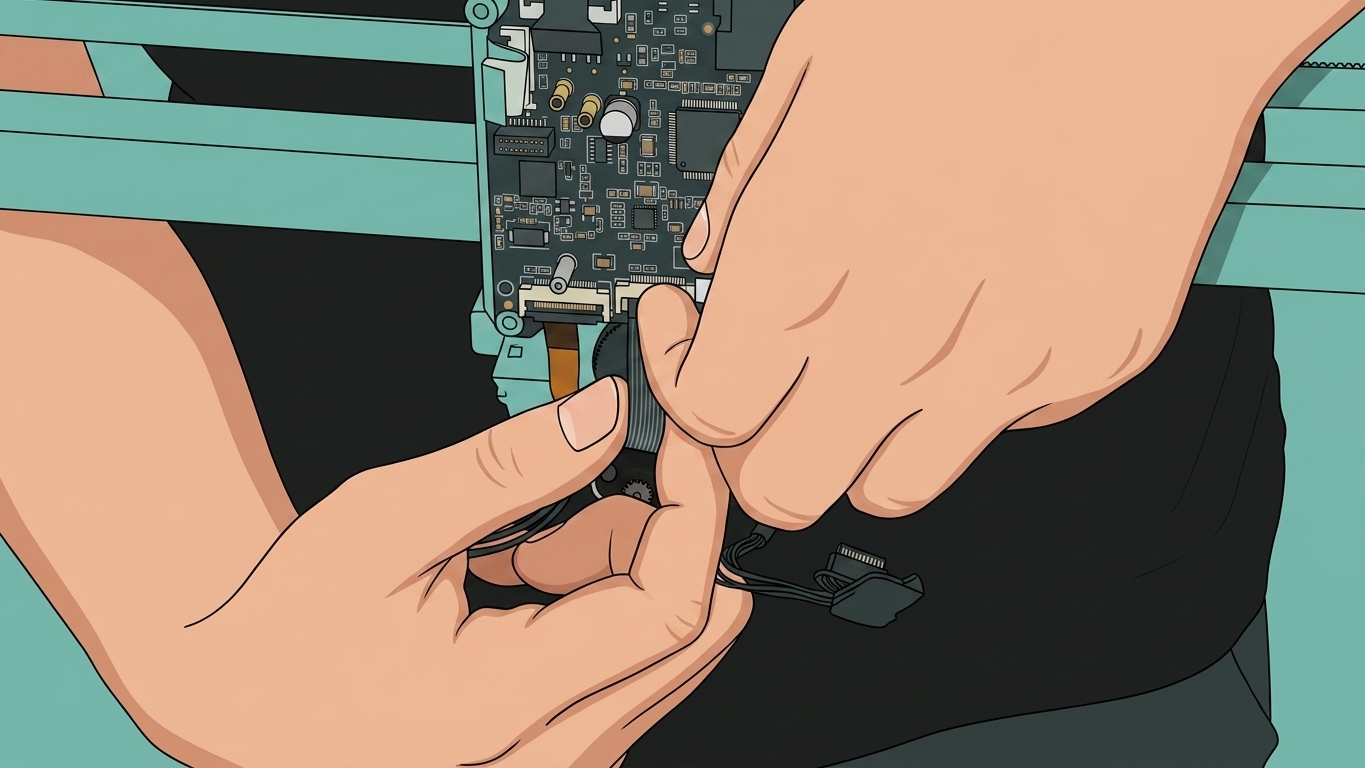

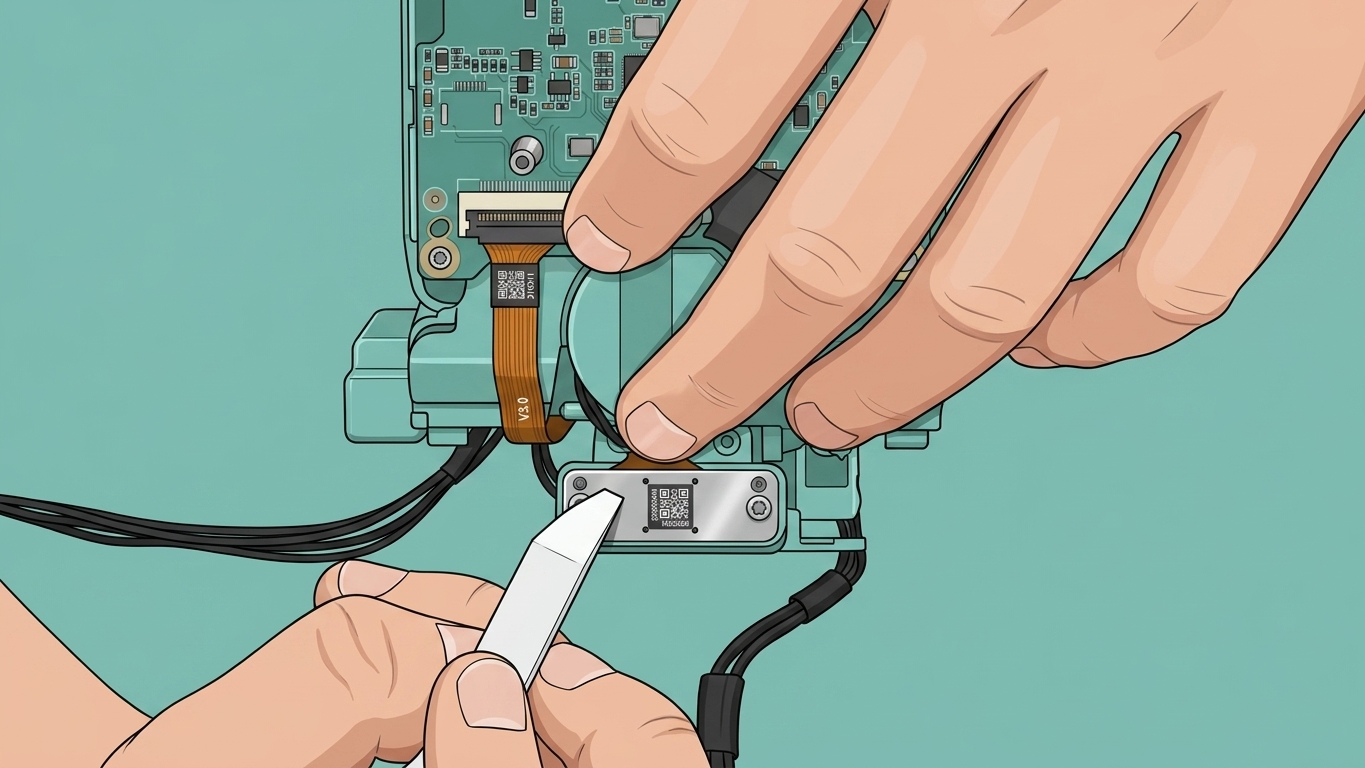

Затем освободите защелку разъема камеры сопла и постепенно ослабьте FPC-кабель рукой, прежде чем окончательно отсоединить FPC-кабель.

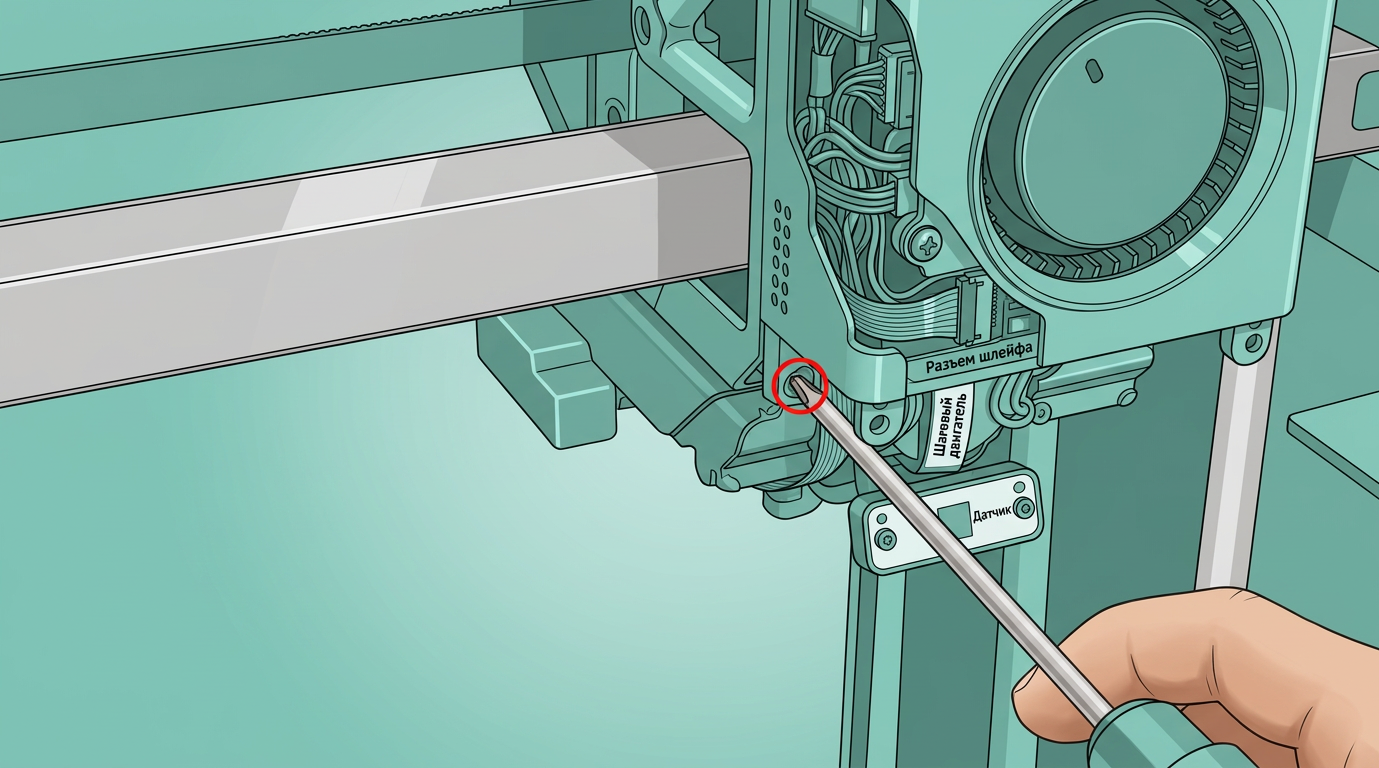

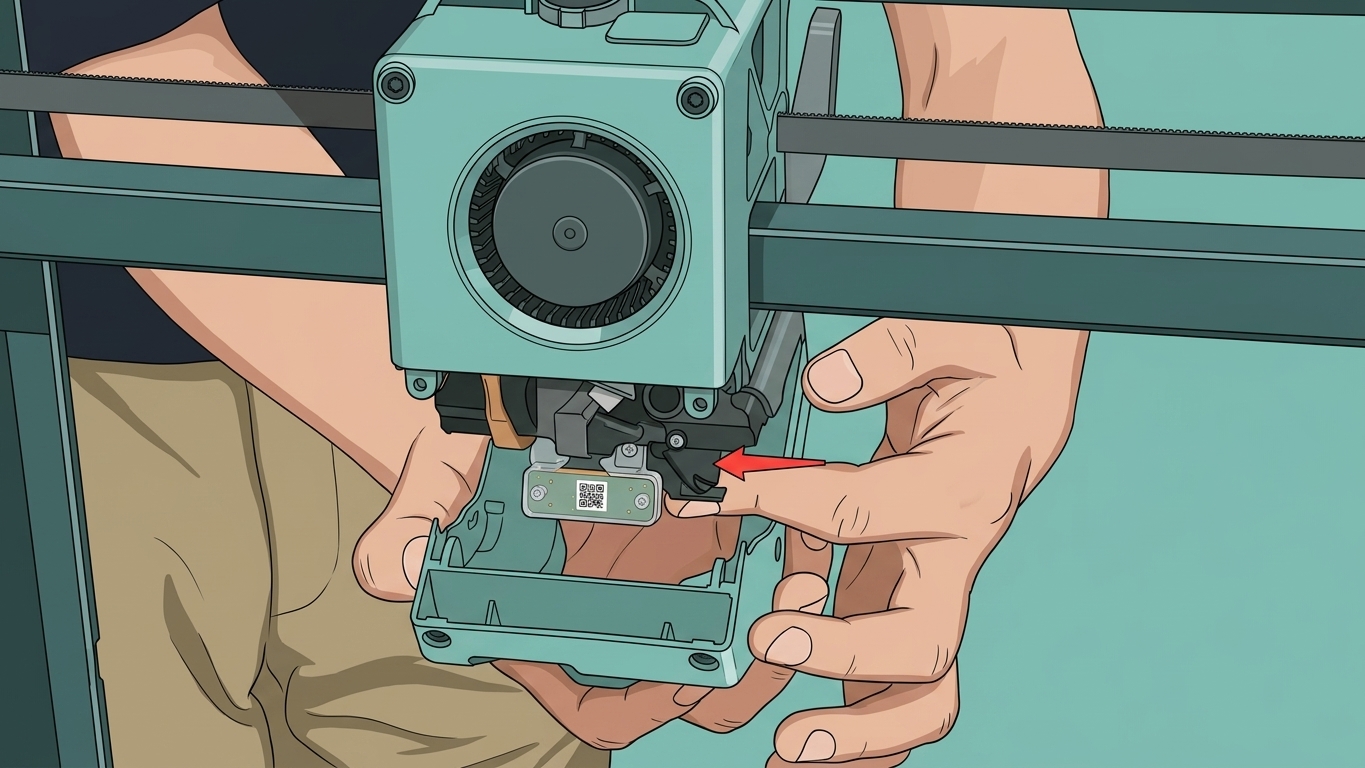

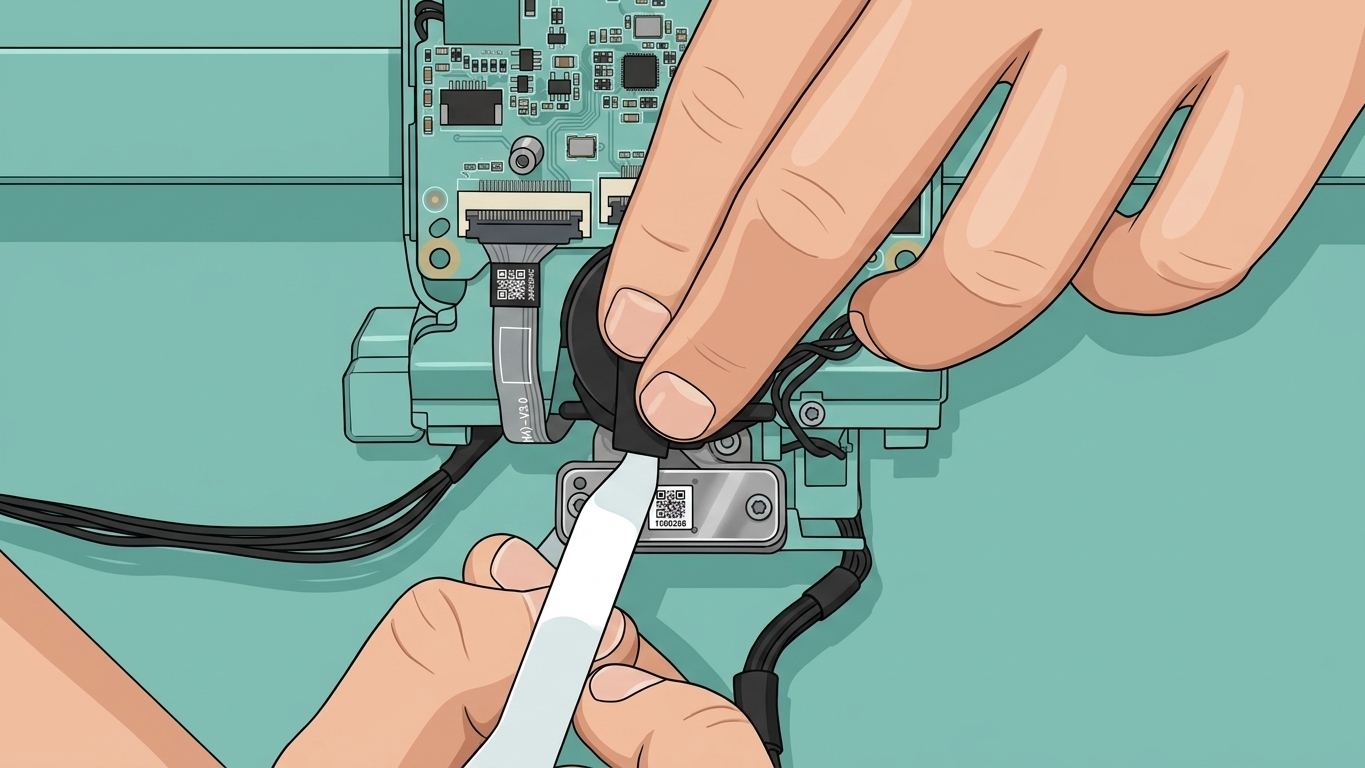

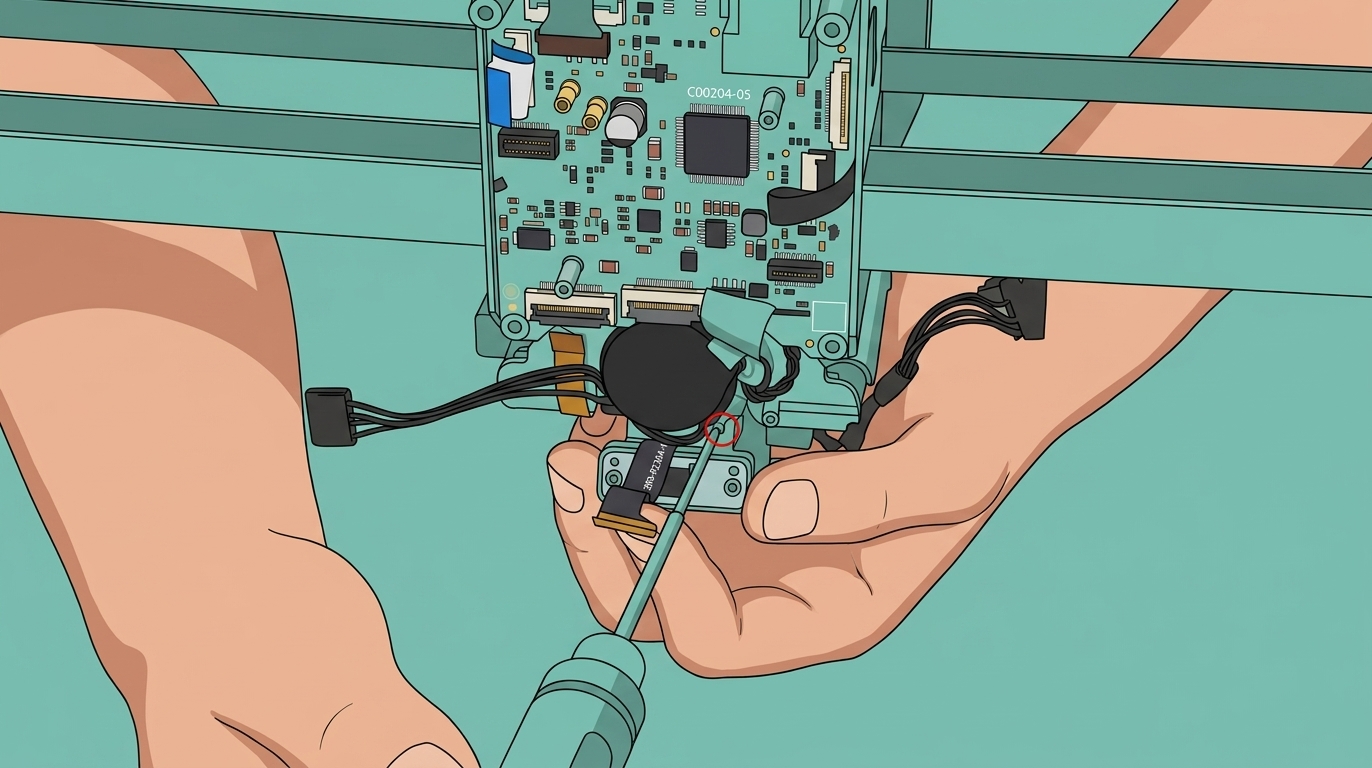

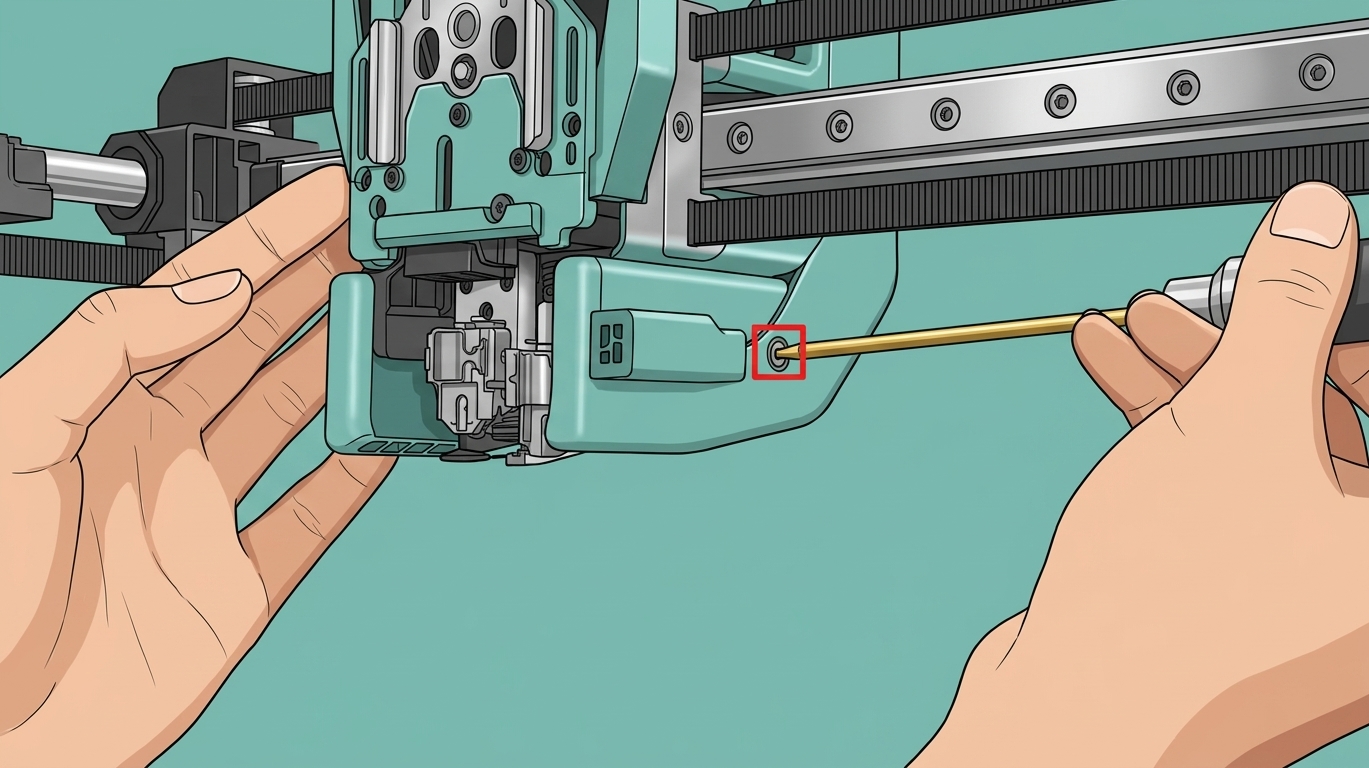

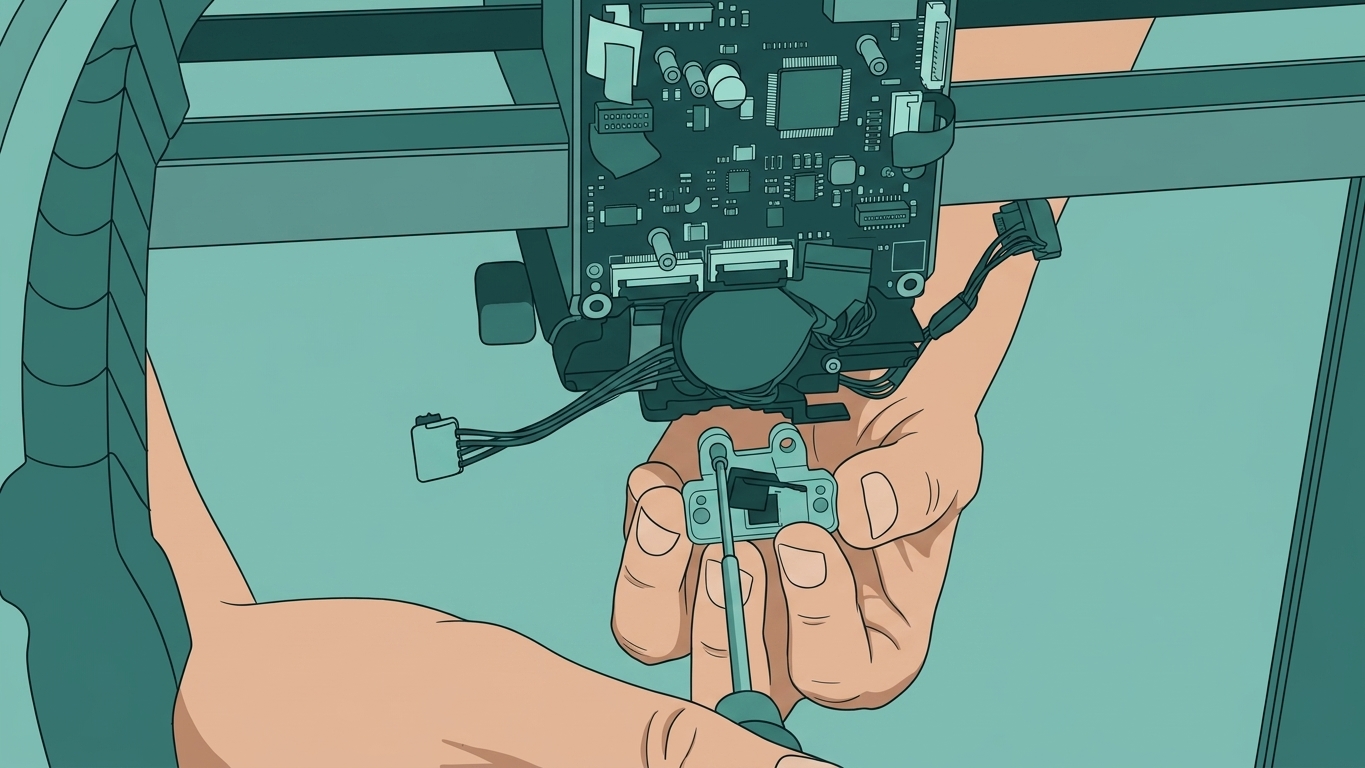

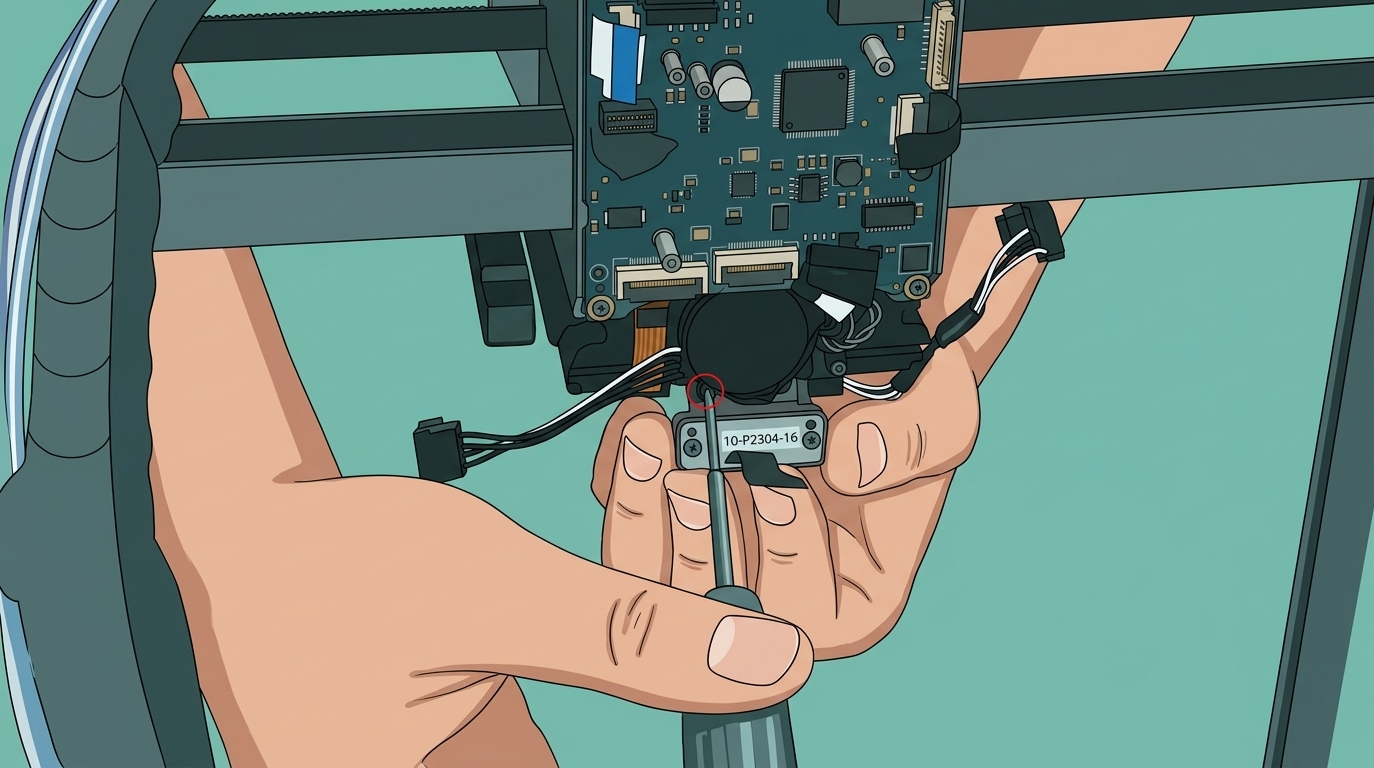

Открутите два фиксирующих винта камеры сопла и снимите камеру сопла.
Руководство по сборке
Шаг 1: Установите камеру сопла

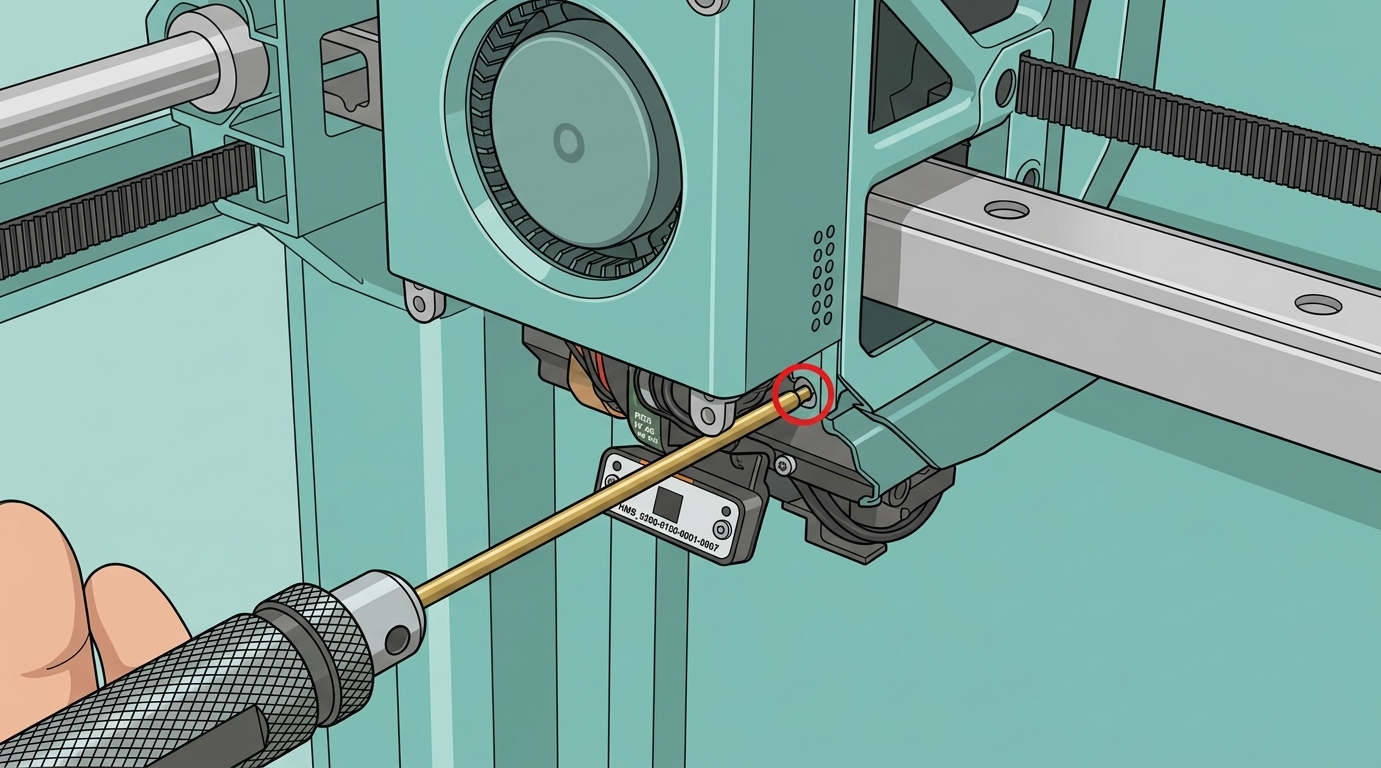

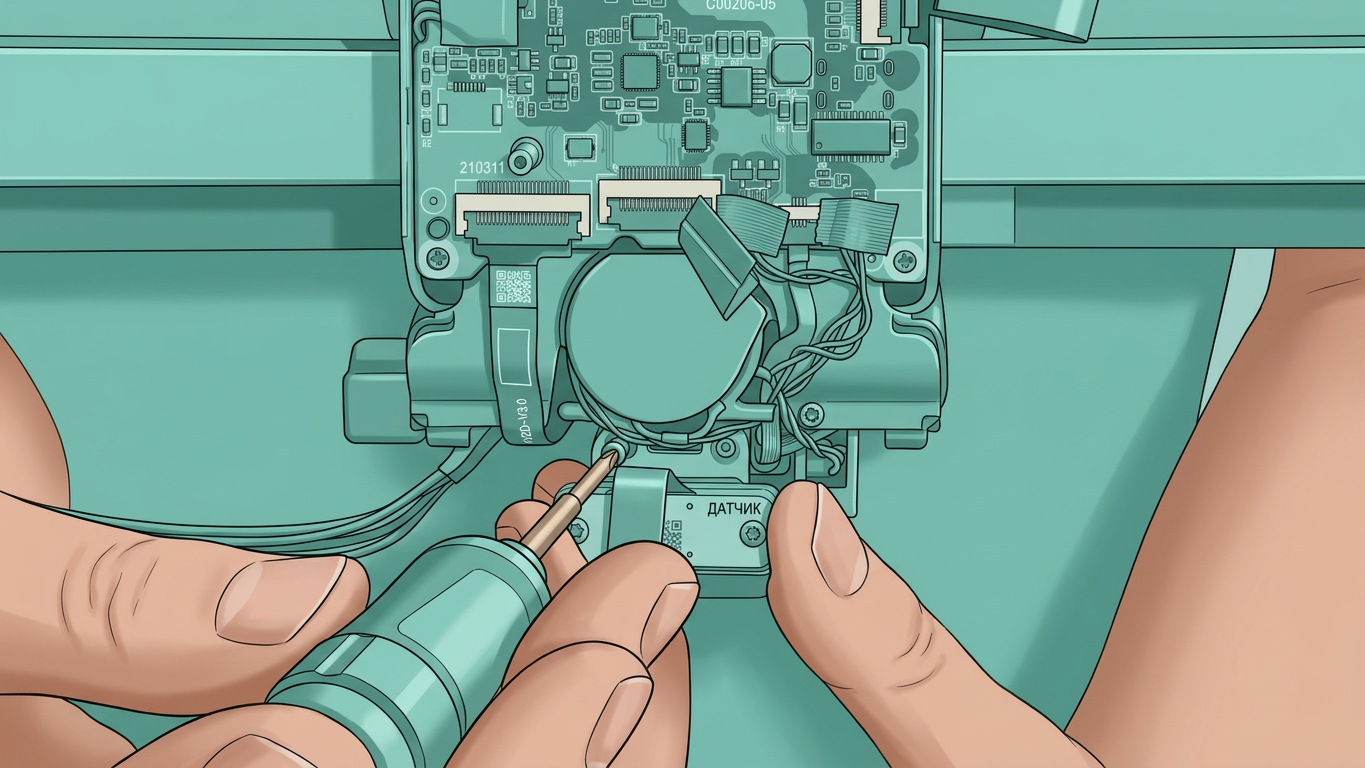

Затяните два фиксирующих винта камеры сопла.

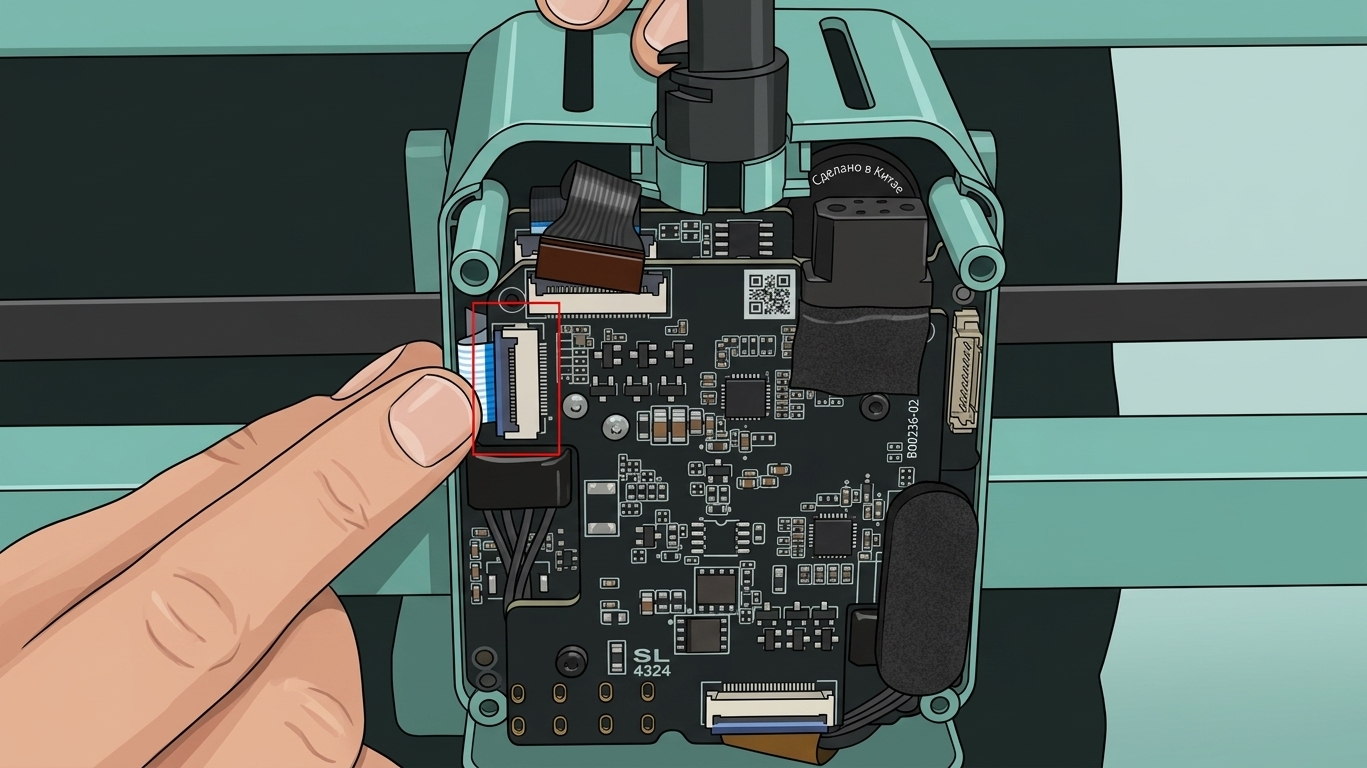

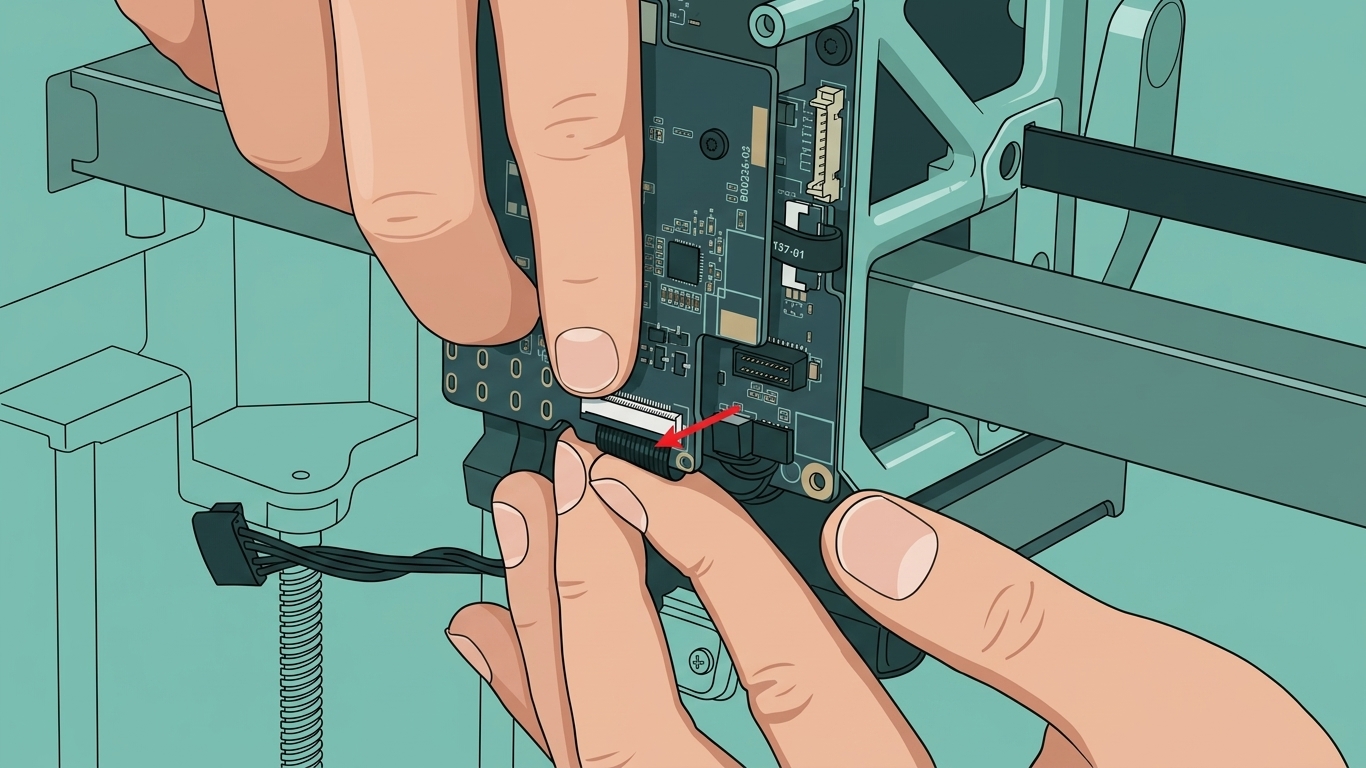

Вставьте FPC-кабель камеры сопла обратно в разъем, убедившись, что головка FPC-кабеля полностью вставлена в разъем (белая линия находится в горизонтальном положении, что указывает на правильную вставку FPC-кабеля), а затем закройте разъем.

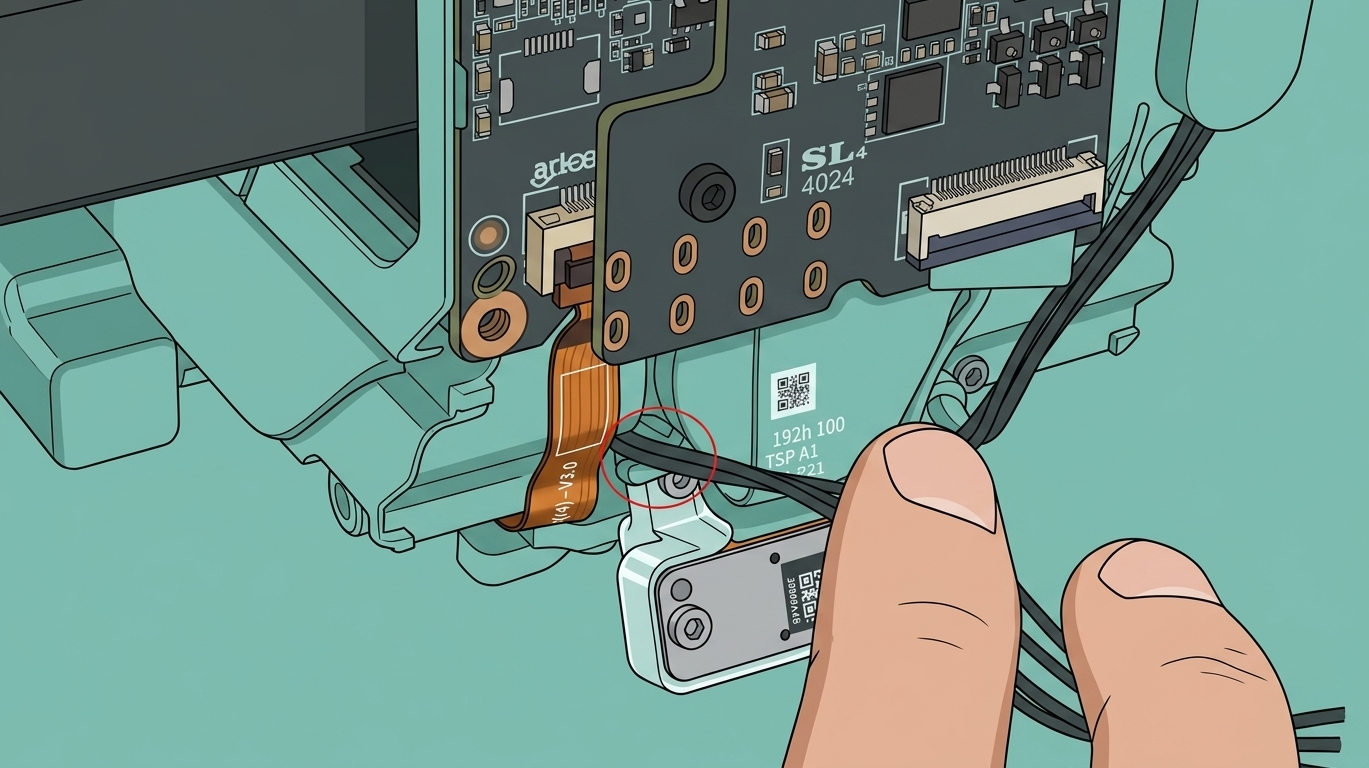

Используйте пинцет, чтобы заправить нижнюю часть FPC-кабеля в зазор над камерой сопла. Затем прижмите FPC-кабель рукой, чтобы он плавно приклеился к задней крышке подъемного двигателя.
Шаг 2: Установите соединительную плату TH

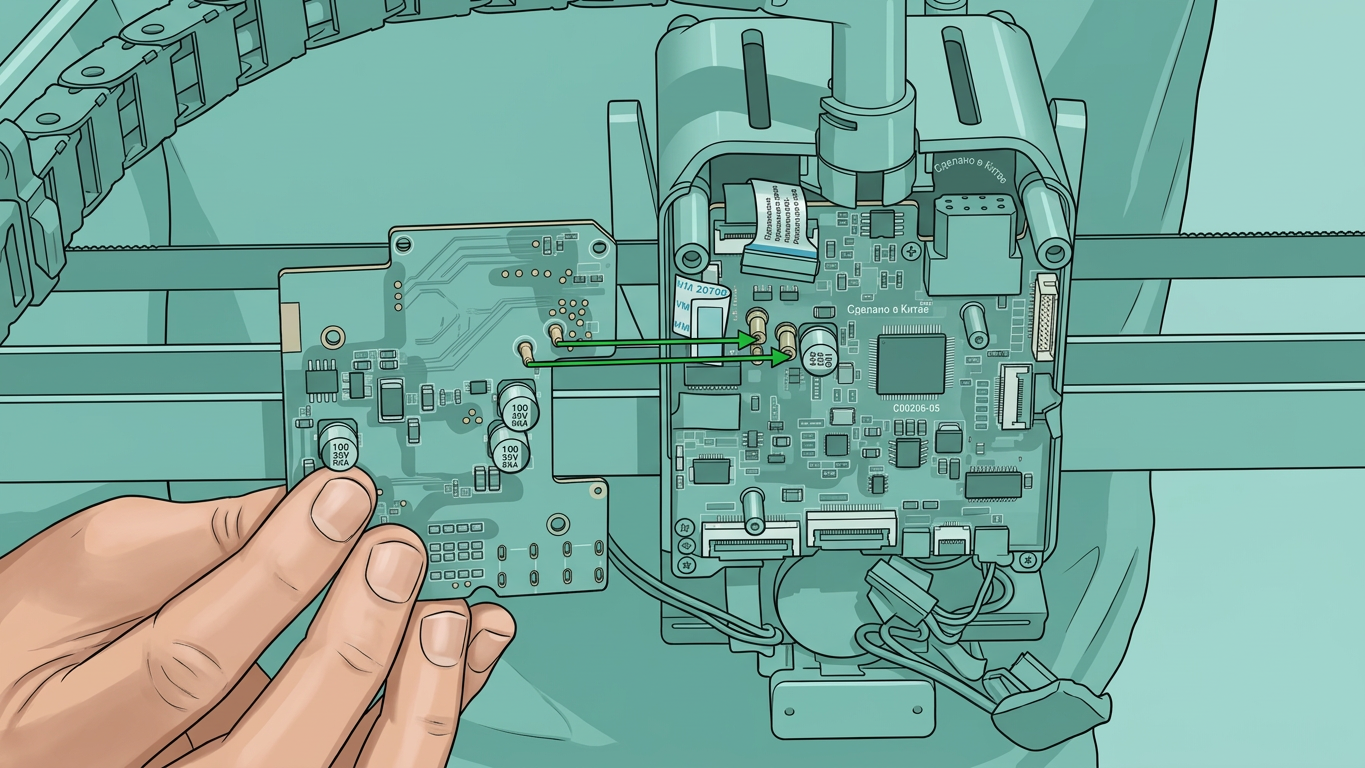

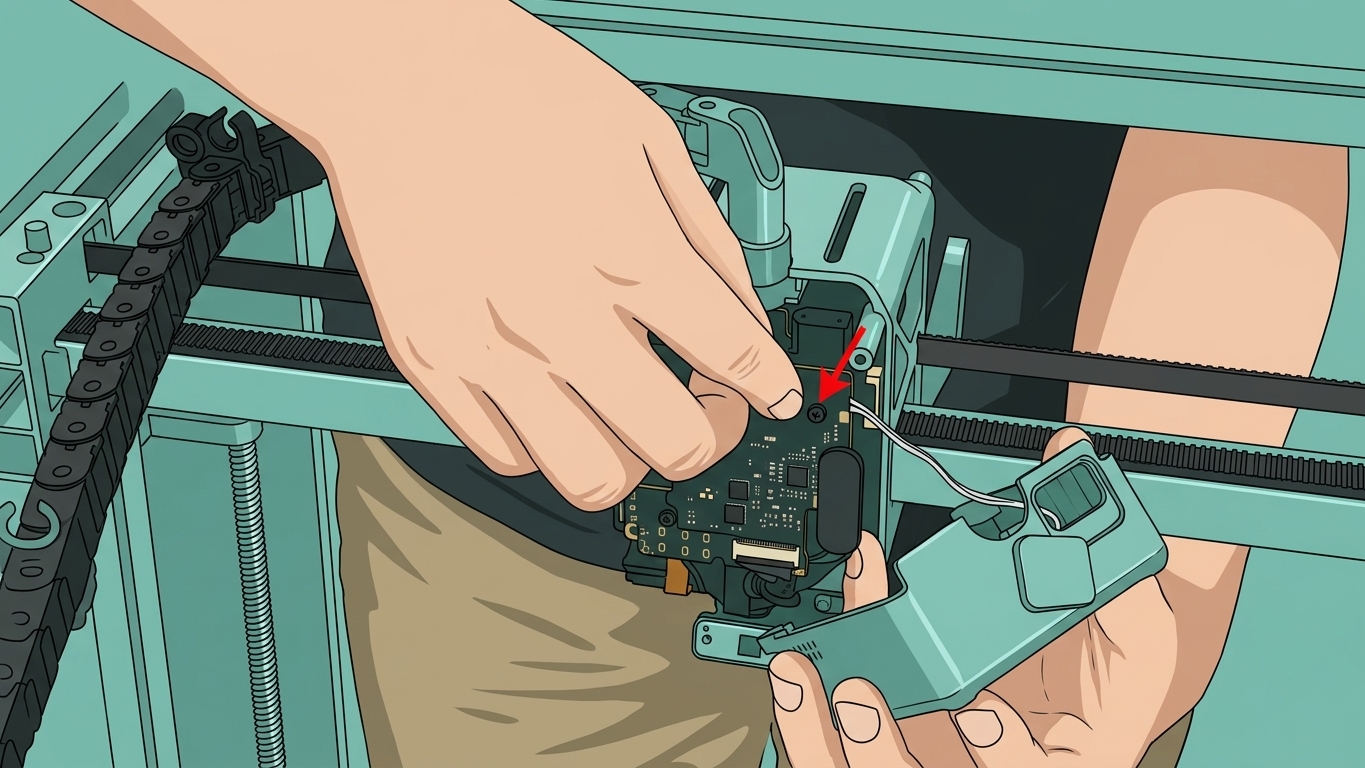

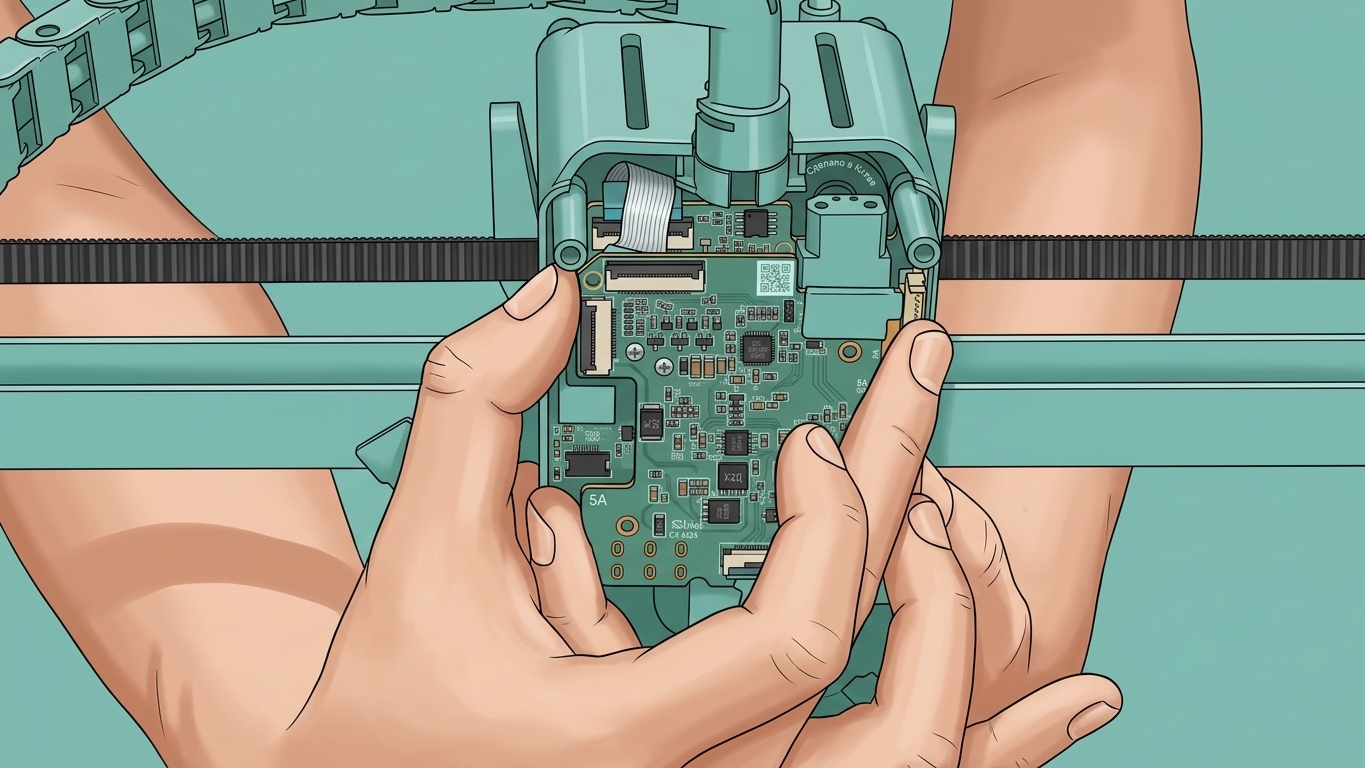

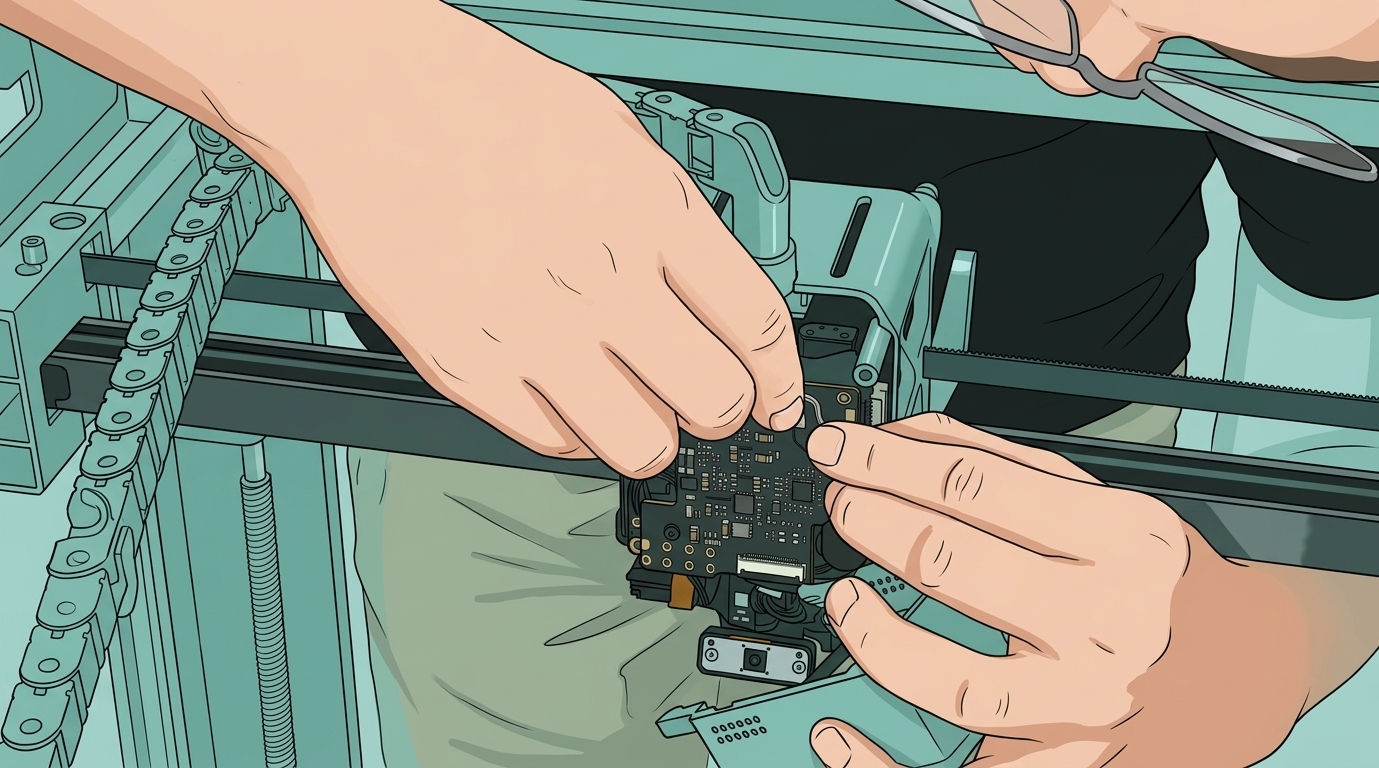

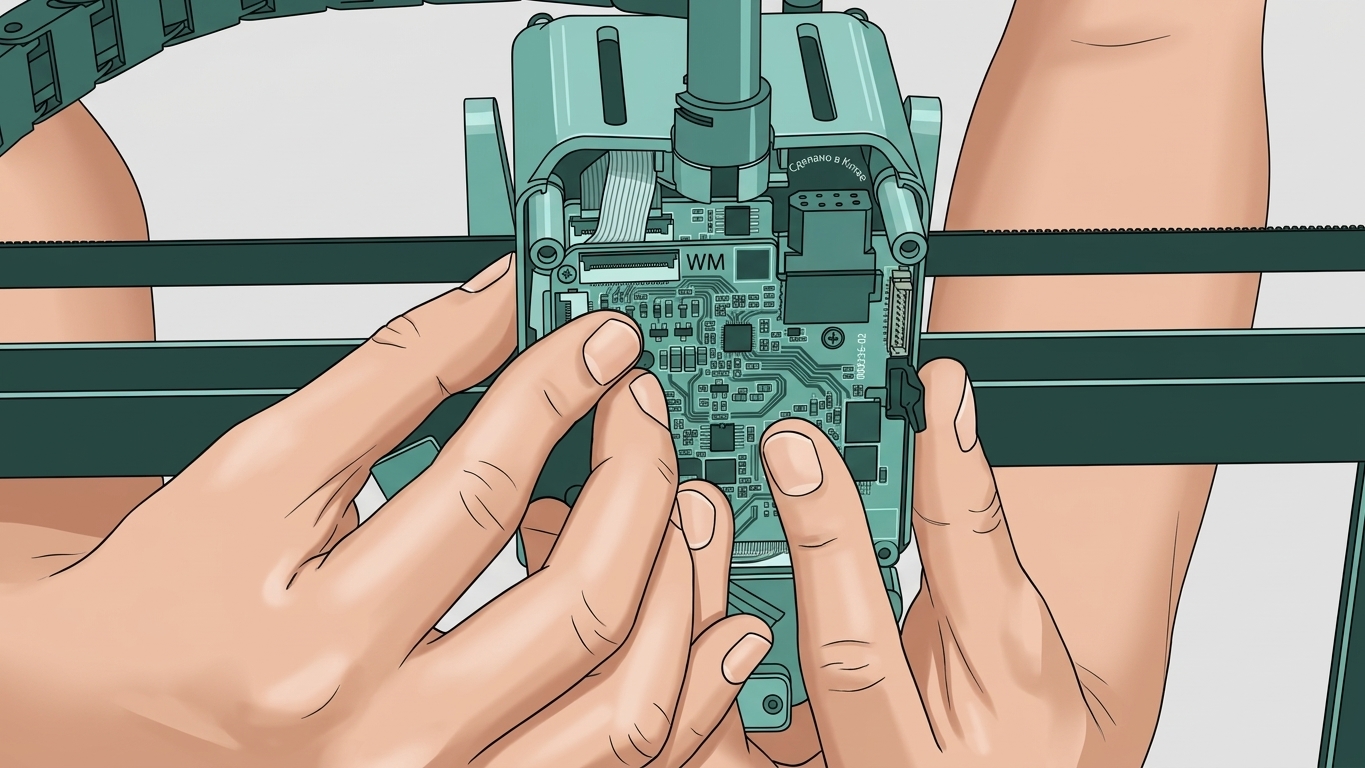

На задней стороне соединительной платы TH находятся два металлических штыря. Совместите их с металлическими отверстиями на плате TH и аккуратно вдавите их, покачивая взад-вперед, чтобы убедиться, что соединительная плата TH установлена правильно.
Далее затяните два фиксирующих винта на соединительной плате TH.
Закройте кабель датчика Холла бокового экструдера в зазор между платой TH и соединительной платой TH, затем подключите кабель подъемного двигателя, разъем нагревательного узла левого хотенда, разъем нагревательного узла правого хотенда, кабель платы TH и кабель переключательного двигателя последовательно.

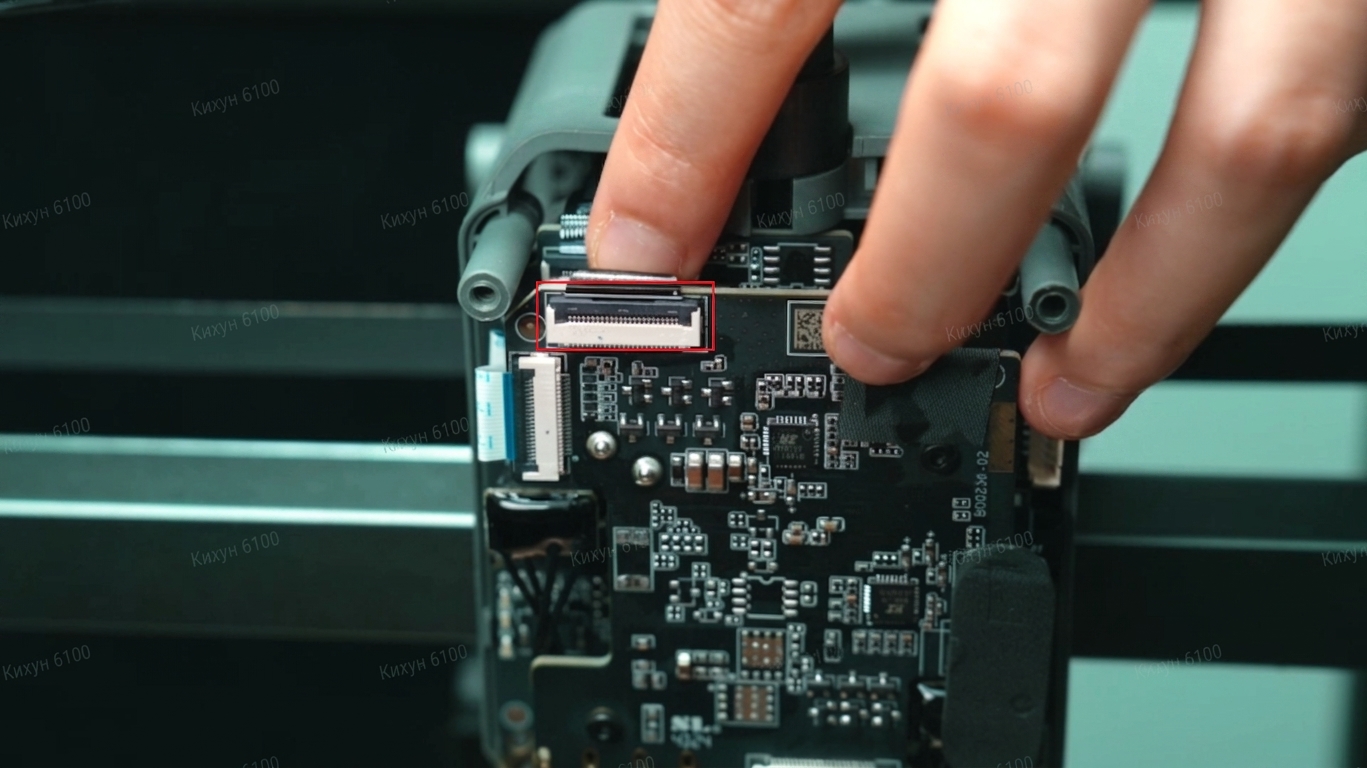

При подключении кабелей подъемного двигателя, платы TH и переключательного двигателя убедитесь, что головка FPC-кабеля полностью вставлена в разъем (все три FPC-разъема имеют маркировочную линию, при этом горизонтальное положение линии указывает на правильную вставку FPC-кабеля), а затем закройте разъем. Наконец, аккуратно согните FPC-кабель пальцами.
При подключении разъемов нагревательного узла левого и правого хотендов важно тщательно спланировать прокладку кабелей.

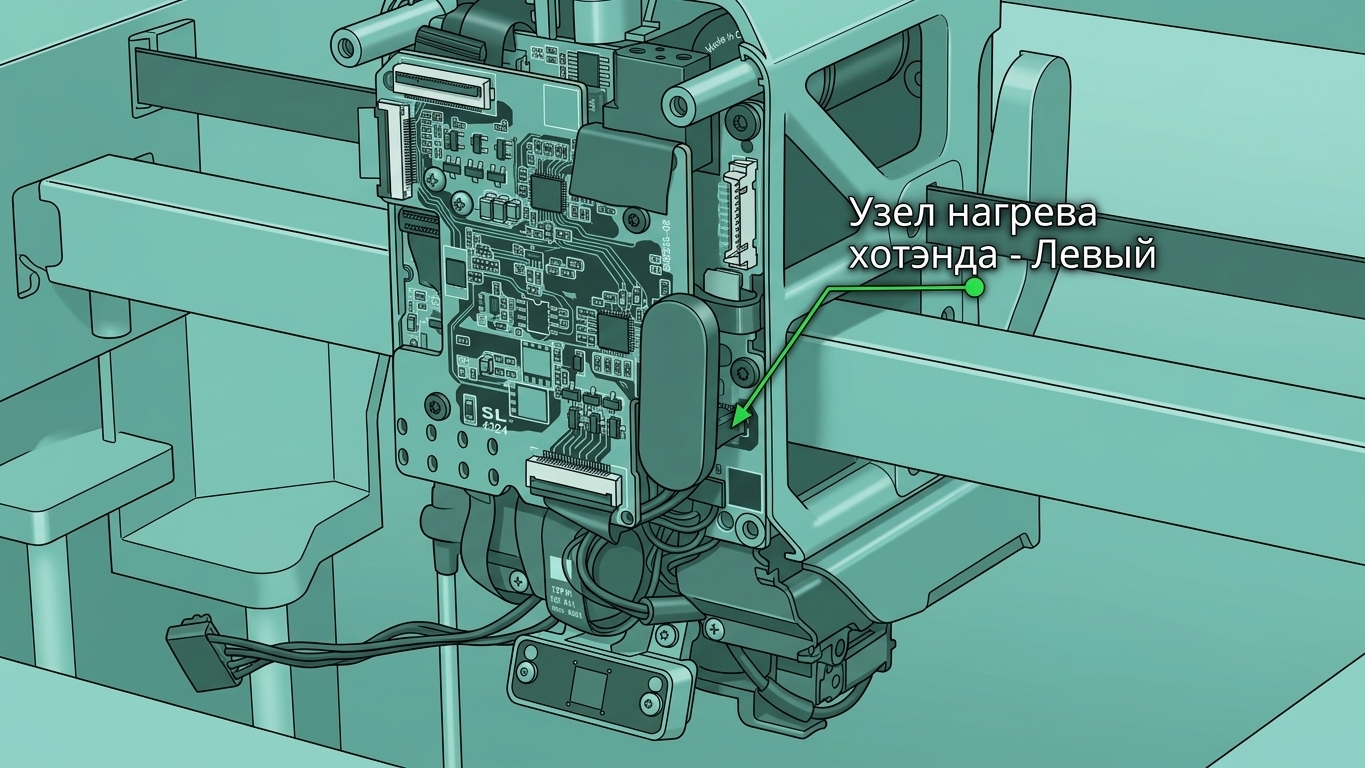

Протяните кабель нагревательного узла левого хотенда через нижние и задние прорези для проводов последовательно, чтобы предотвратить ослабление и сложность организации кабелей.
Далее вставьте разъем нагревательного узла левого хотенда в соответствующий интерфейс на плате TH, а затем плотно прижмите поролоновую прокладку обратно на место.

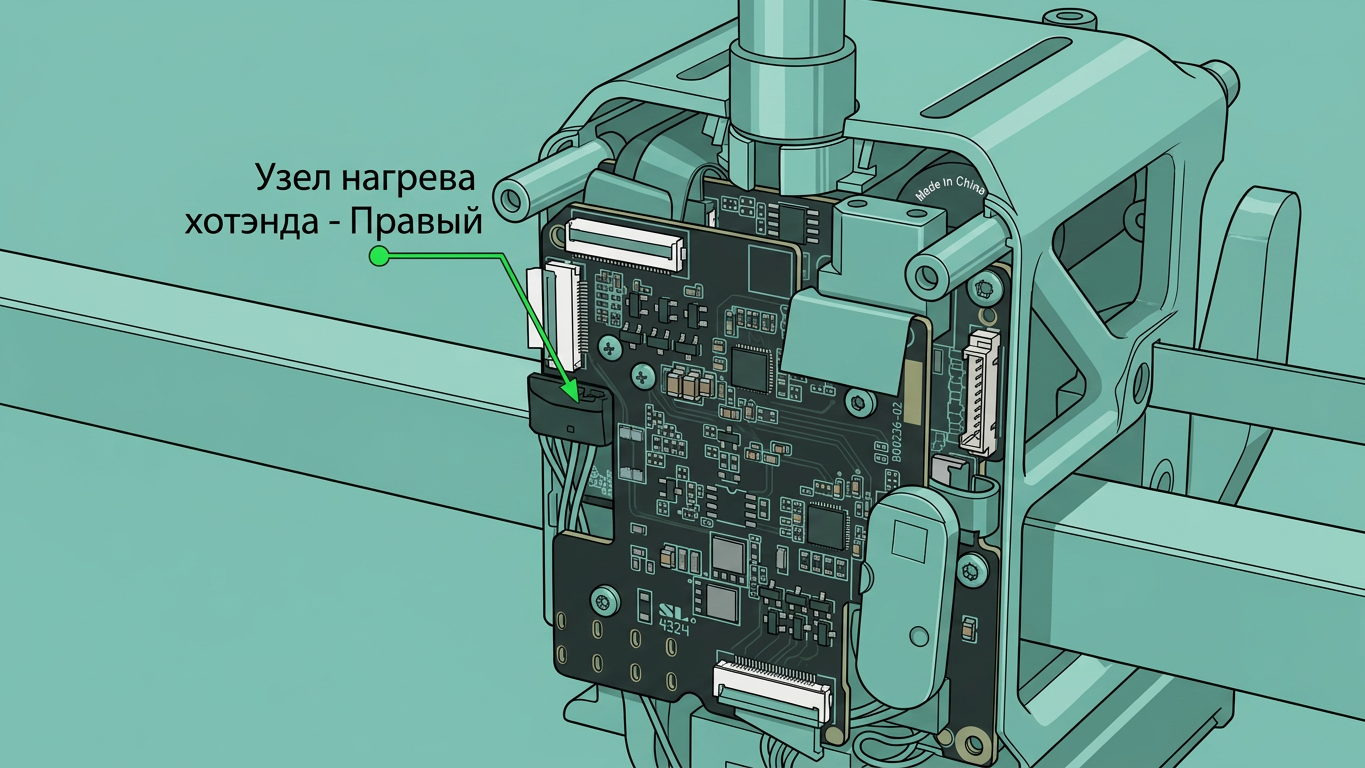

При подключении нагревательного узла правого хотенда аналогично протяните кабель через заднюю прорезь для проводов перед вставкой разъема в плату TH.
Шаг 3: Установите вентилятор охлаждения детали

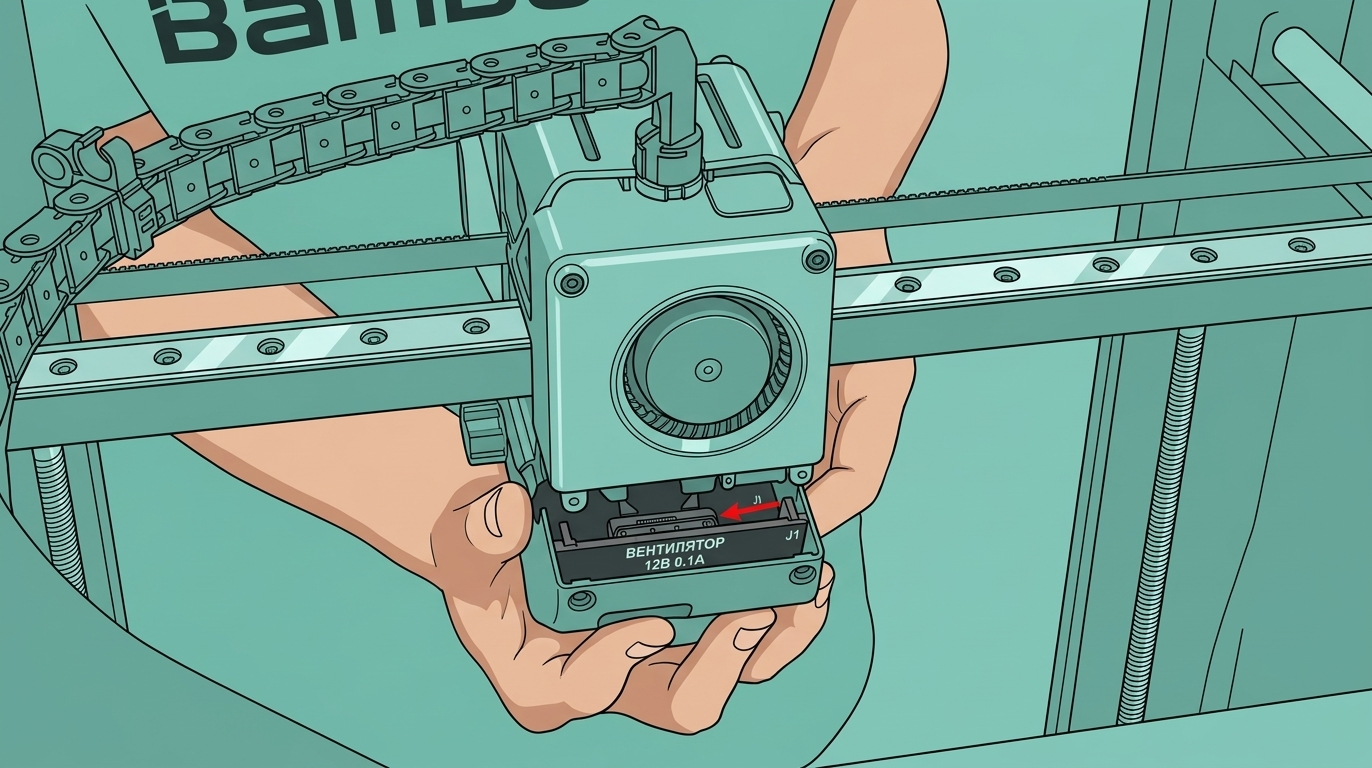

С металлической стороной вверх, совместите интерфейс, затем нажмите на разъем вентилятора охлаждения детали и приклейте ацетатную ленту обратно.
Совместите отверстия для винтов, закройте вентилятор охлаждения детали и затяните 4 фиксирующих винта. (BT3x20, отмеченные квадратным символом, BT2.6x8, отмеченные круглым символом)
Шаг 4: Установите воздуховод вентилятора охлаждения детали
Кабель нагревательного узла левого хотенда необходимо установить в слот для управления кабелями. Перед установкой воздуховода убедитесь, что кабель нагревательного узла вжат в слот для управления кабелями, чтобы воздуховод не давил на кабель.

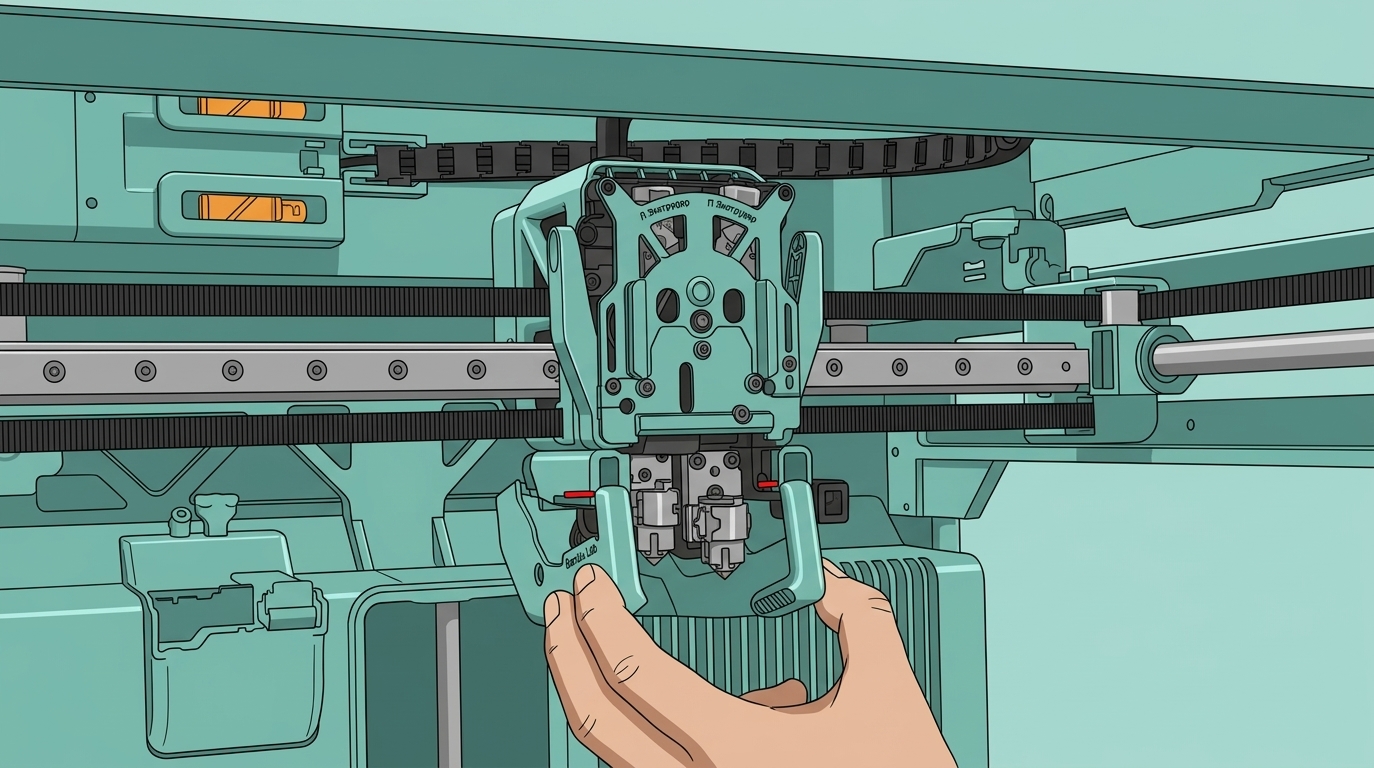

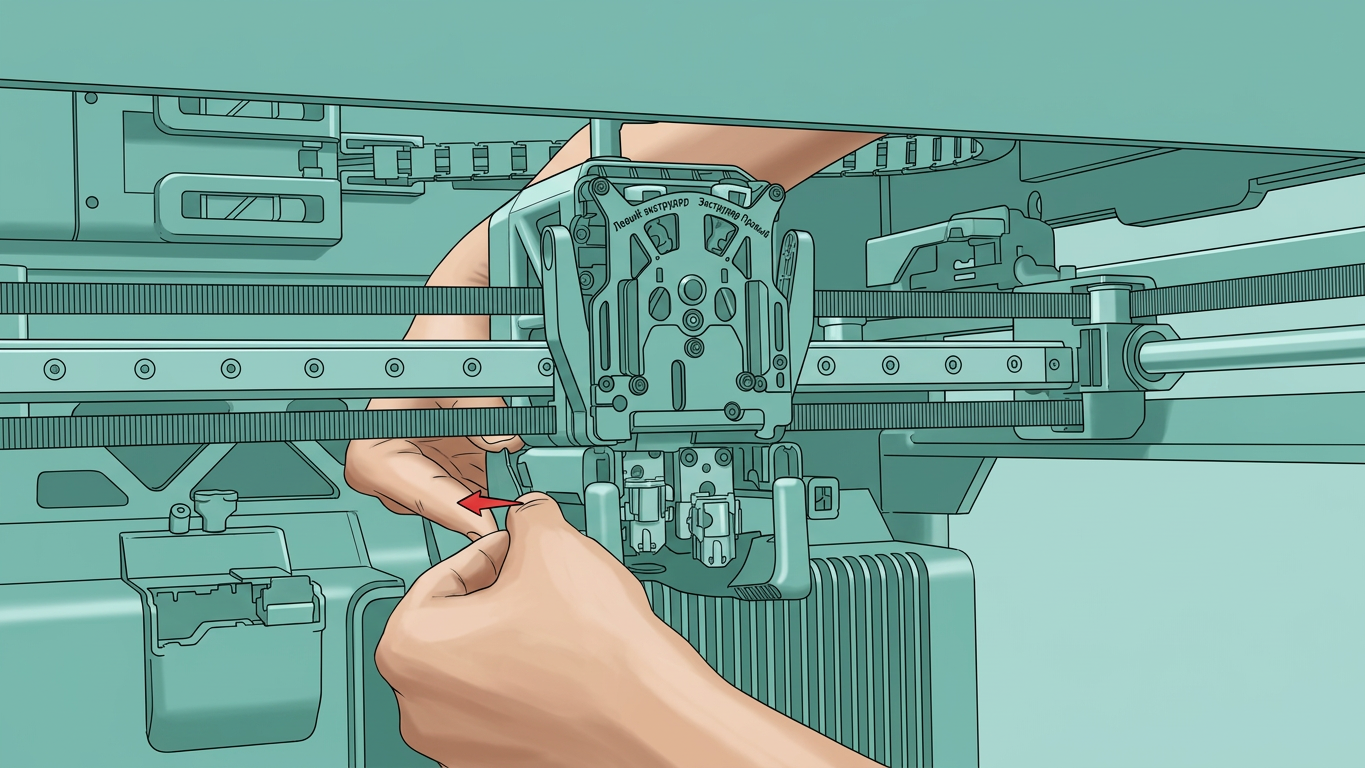

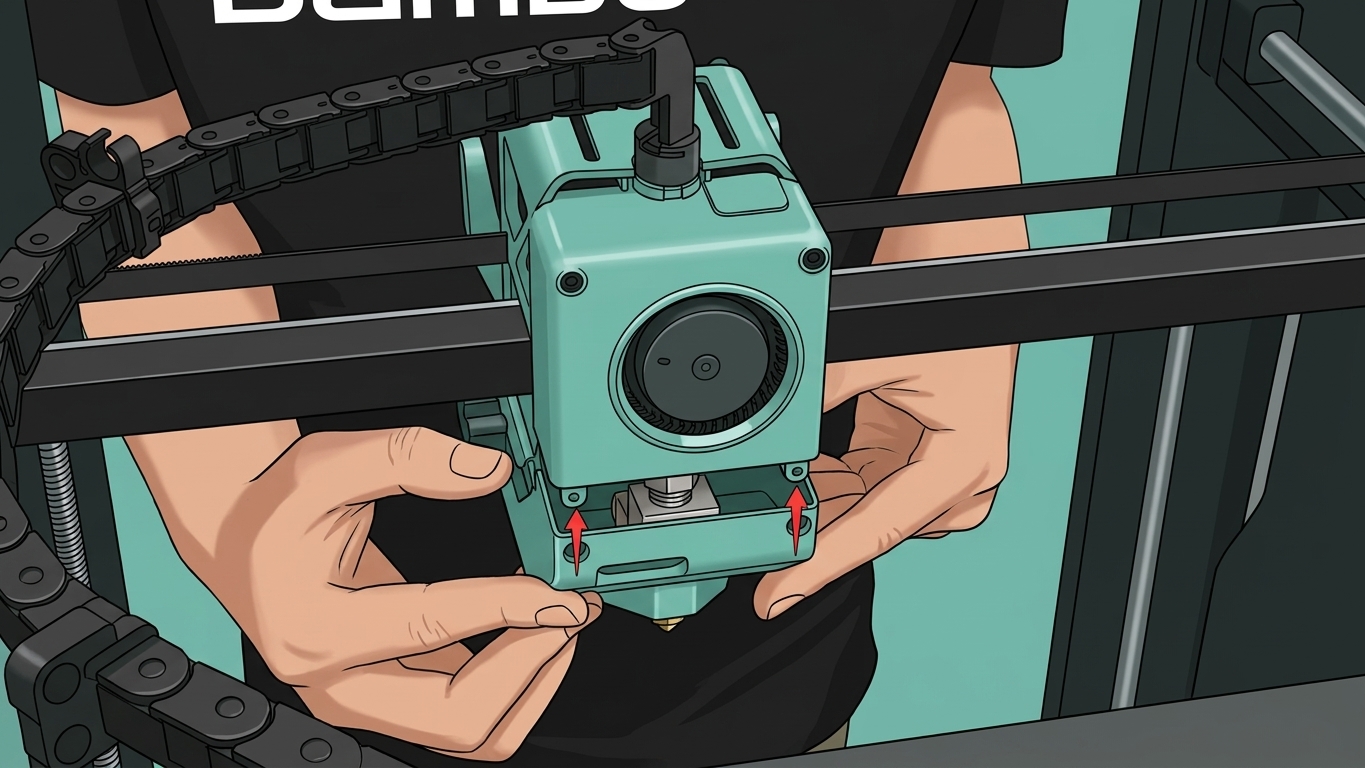

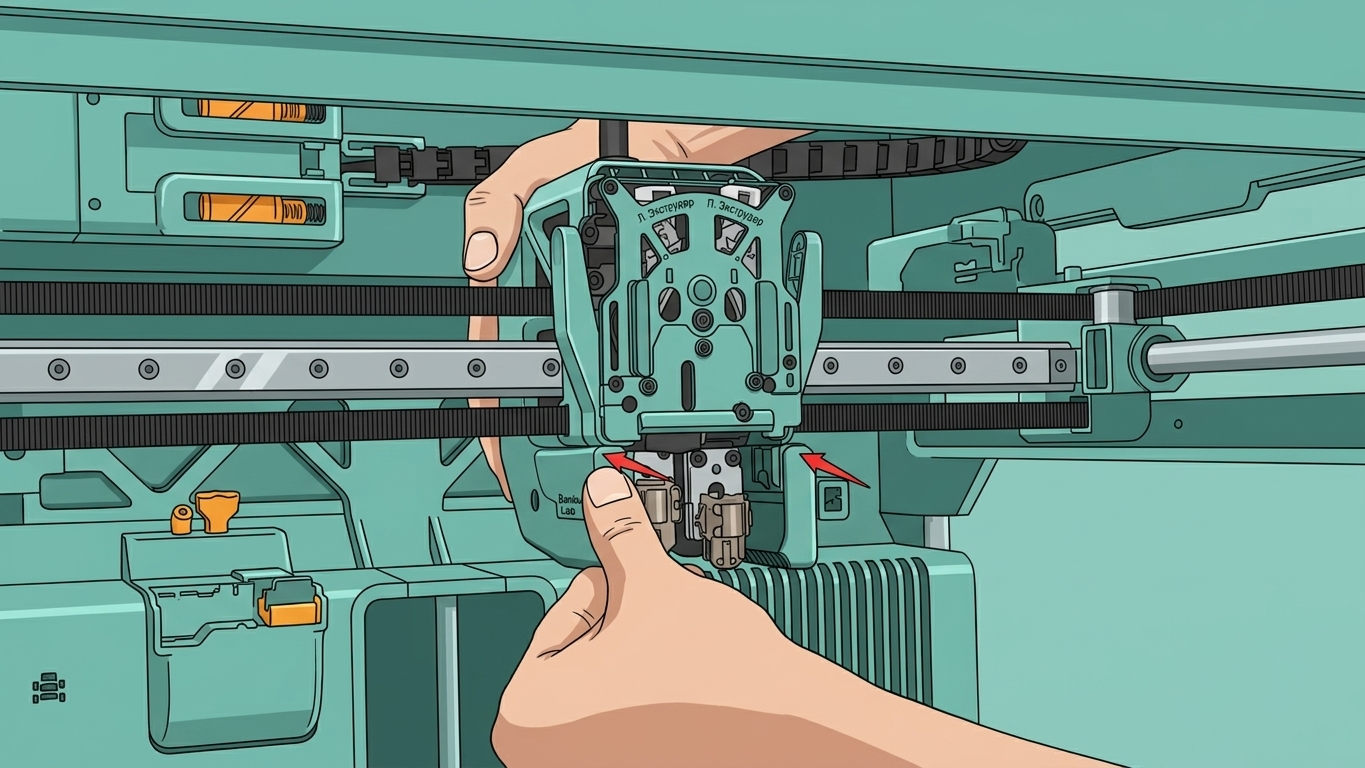

Сначала установите переднюю 1/4 часть воздуховода, чтобы легче было наклонить заднюю половину воздуховода, избегая помех с камерой сопла. Затем возьмитесь за заднюю половину воздуховода и толкните ее вверх.
После вставки аккуратно загните боковые стороны воздуховода наружу, вставив их в инструментальную головку с каждой стороны, а затем плотно прижмите воздуховод вверх, чтобы закрепить его на месте.
Далее подтолкните верхнюю часть передней секции воздуховода вперед, чтобы обеспечить плотную посадку без зазоров.
Используйте шестигранный ключ H2.0, чтобы затянуть четыре фиксирующих винта (BT3x8).
Как проверить завершение/успех
Запустите принтер и начните задание на печать. Наблюдайте в процессе печати на наличие любых ошибок, связанных с камерой сопла. Если ошибки не обнаружены, это указывает на успешную установку камеры сопла.
