Что это?

Вентилятор платы MC (Machine Controller) — это вентилятор 5 В для охлаждения платы контроллера машины.

Когда следует его заменить?

1. Если на экране появится предупреждение, например: «Драйвер двигателя перегревается. Радиатор может быть ослаблен, или охлаждающий вентилятор может быть повреждён», после проверки того, что соединения в порядке;

2. Аномальный шум от вентилятора.

Необходимые инструменты и материалы

• Новый вентилятор платы MC
• Шестигранный ключ H1.5 и H2.0
• Пинцет.

Предупреждение о безопасности и состояние машины перед началом работы

Перед началом процесса, описанного в этом руководстве, убедитесь, что машина выключена, а система AMS вместе с PTFE-трубкой и буфером филамента сняты

Руководство по выполнению работ

Шаг 1 - (Разборка) Откручивание винтов задней крышки

Открутите винты сзади принтера, как показано ниже. Всего необходимо открутить 14 винтов: 10 на первом изображении и 4 на втором изображении, как показано ниже.

Шаг 2 - Снятие задней крышки

Для снятия задней крышки важно сначала потянуть левую сторону, чтобы левый порт натяжения ремня не мешал, затем правую сторону. Вдавите выход PTFE-трубки внутрь, чтобы освободить её от крышки.

Шаг 3 - Снятие желоба для отходов

Открутите винты, расположенные с каждой стороны желоба для отходов. После этого извлеките желоб для отходов. На некоторых принтерах для крепления желоба используются три винта, на других — два; пожалуйста, ориентируйтесь на вашу конкретную ситуацию.

Примечание: Для некоторых версий кабели нагревательного стола закреплены на дне желоба для отходов с помощью застёжки, не прикладывайте чрезмерных усилий при снятии желоба для отходов.

Случай с двумя винтами:

Корпус на трёх винтах:

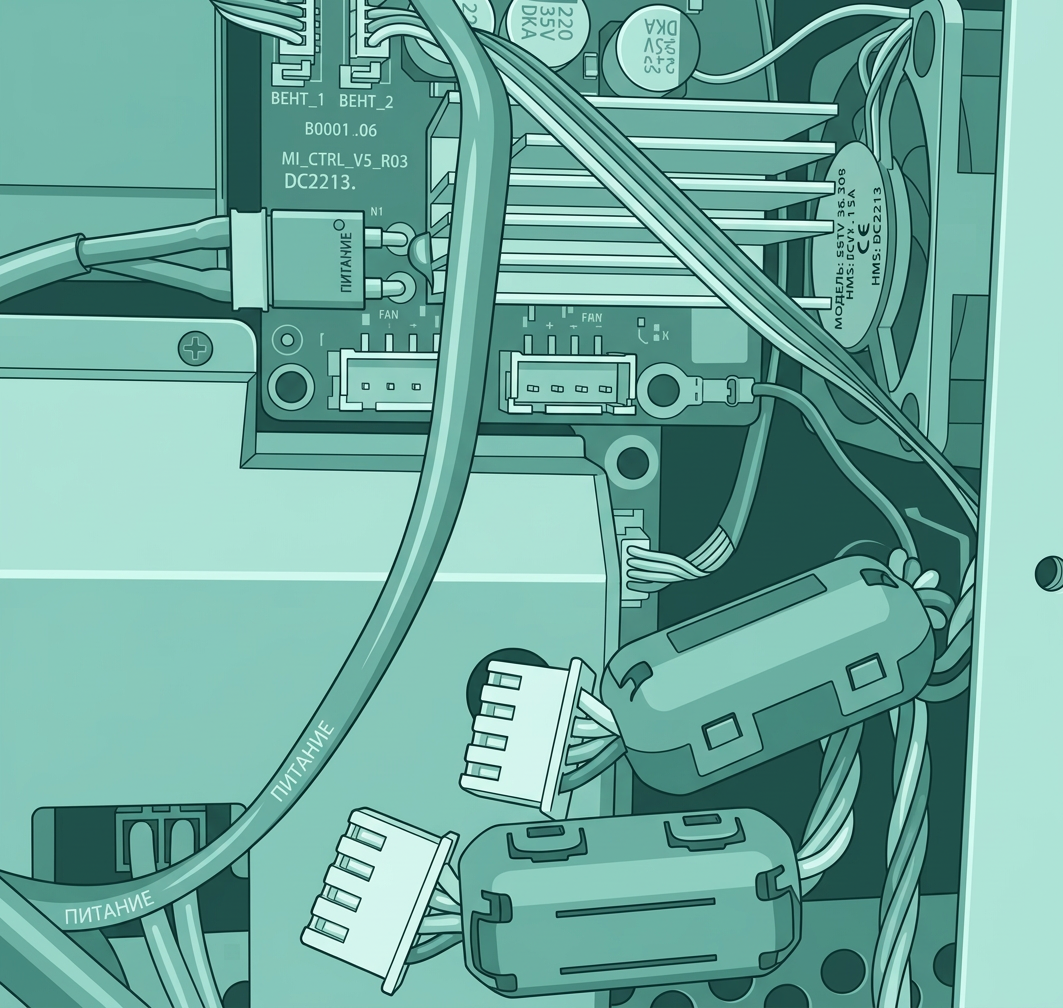

Шаг 4 - Отключение кабелей моторов

Найдите плату MC, которая расположена справа на задней части машины, и отключите от неё 2 кабеля моторов, расположенные снизу (примечание: левый кабель предназначен для мотора Z).

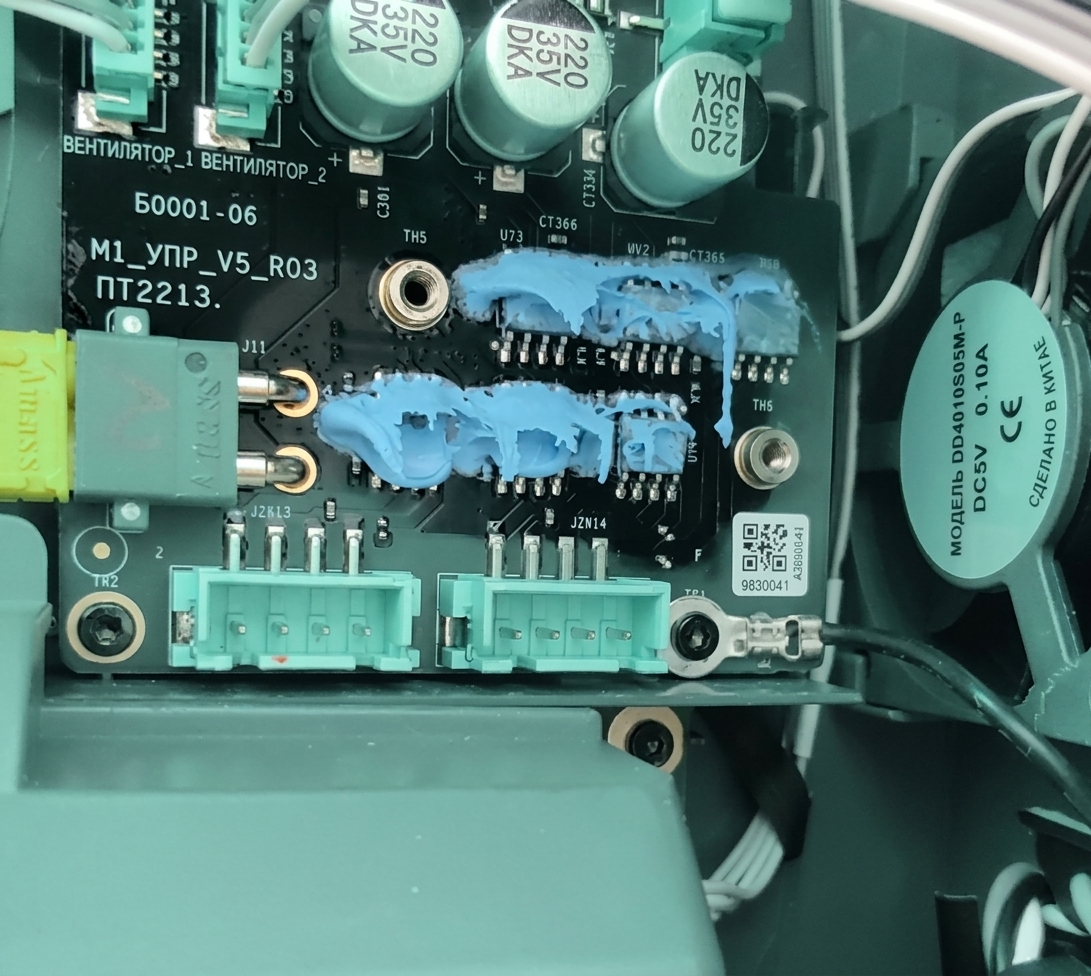

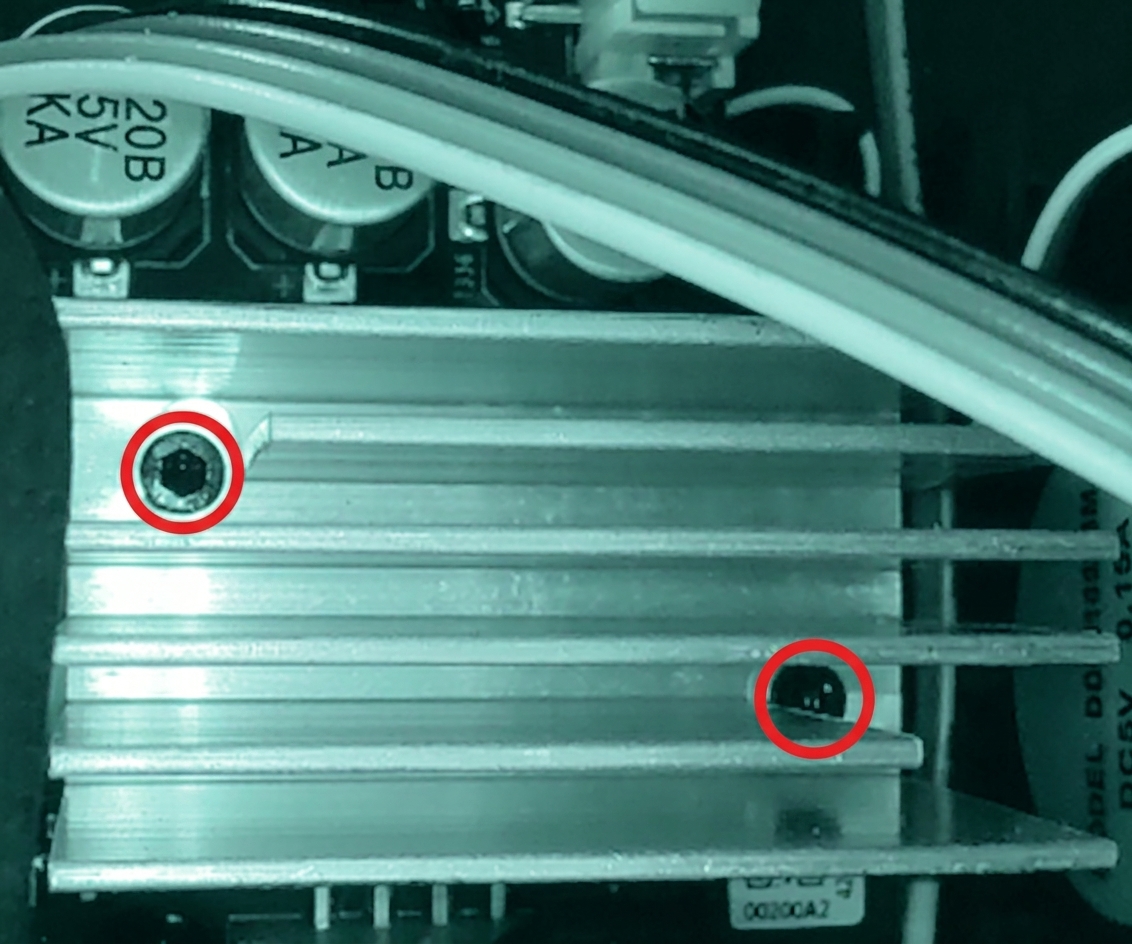

Шаг 5 - Снятие радиатора

Открутите 2 винта, удерживающие радиатор, и снимите его.

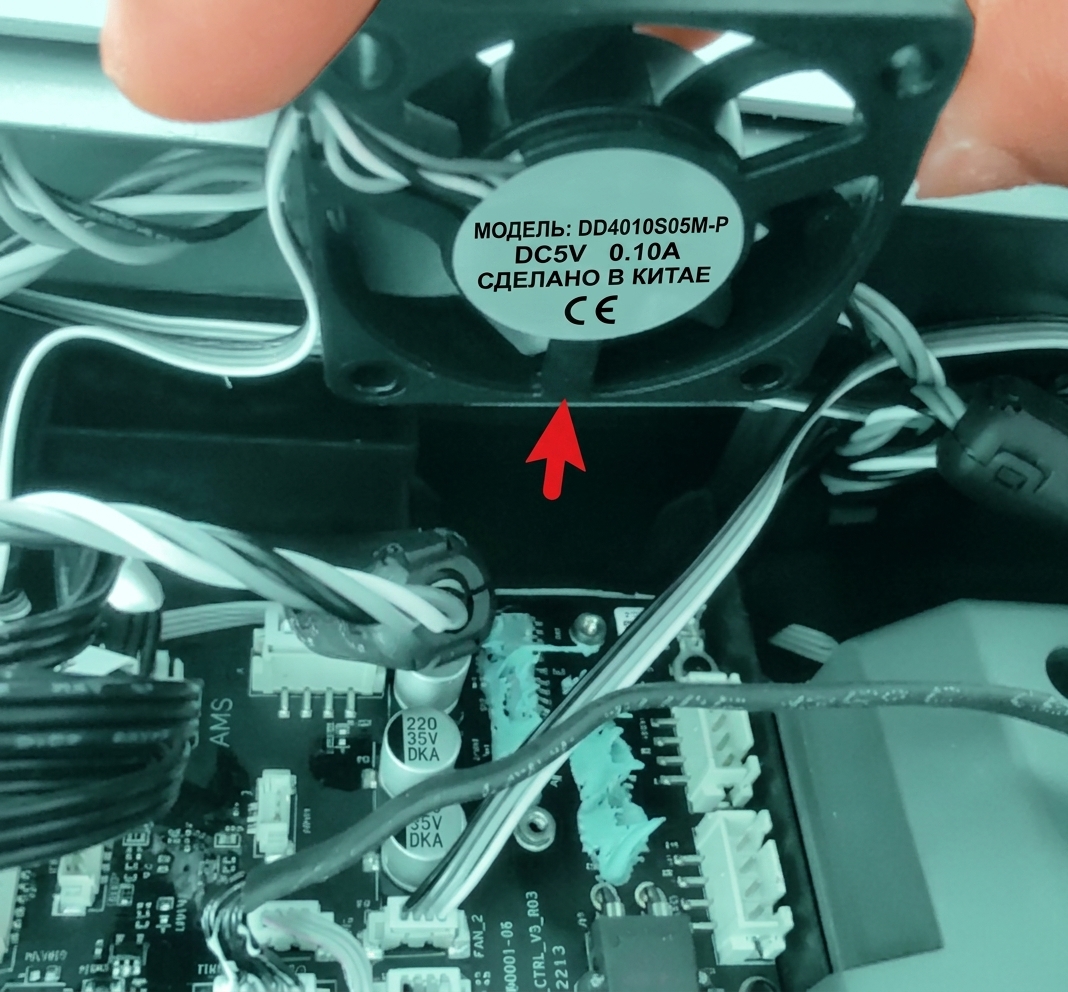

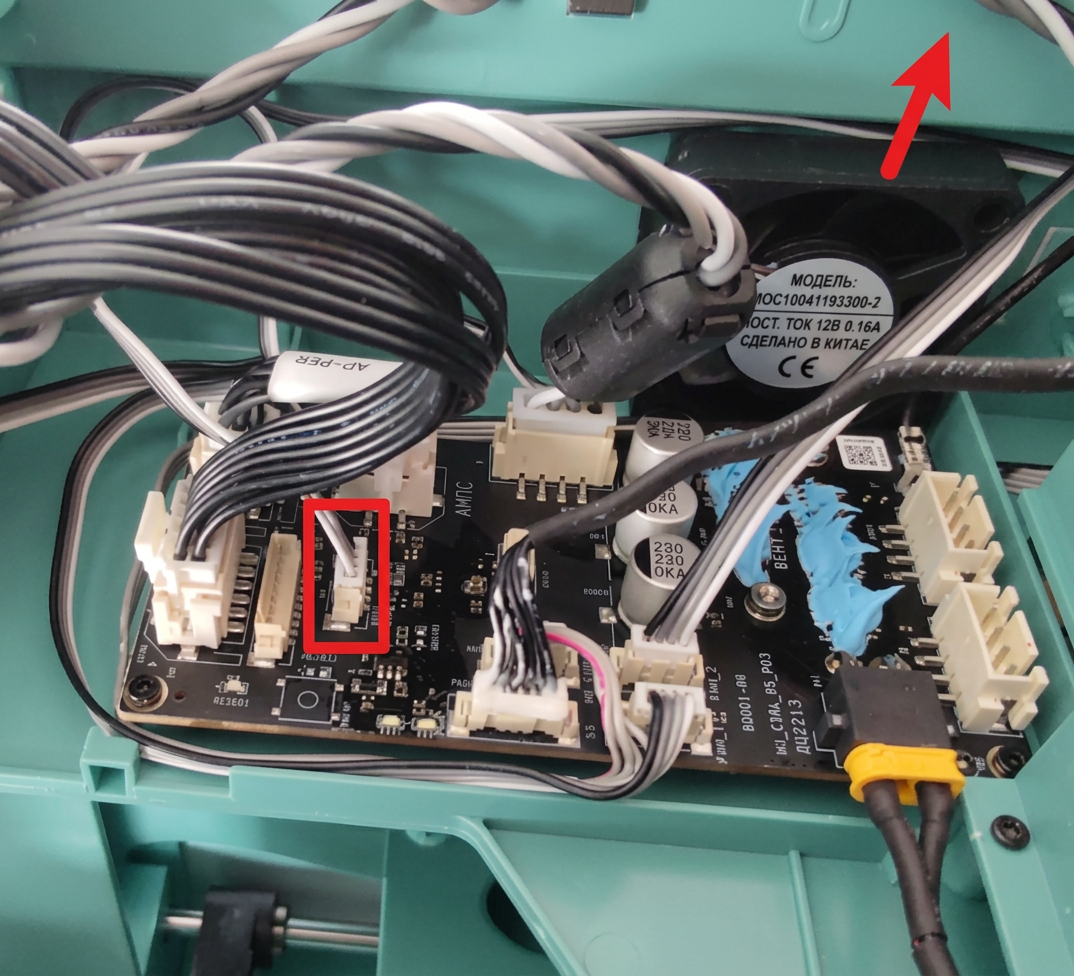

Шаг 6 - Снятие вентилятора платы MC

Отсоедините кабель вентилятора платы MC от разъёма и медленно вытяните вентилятор наружу. Вентилятор закреплён на эпоксидном клее (AB), поэтому может потребоваться небольшое усилие для его извлечения, либо потребуется фен, чтобы разогреть клей перед снятием вентилятора.

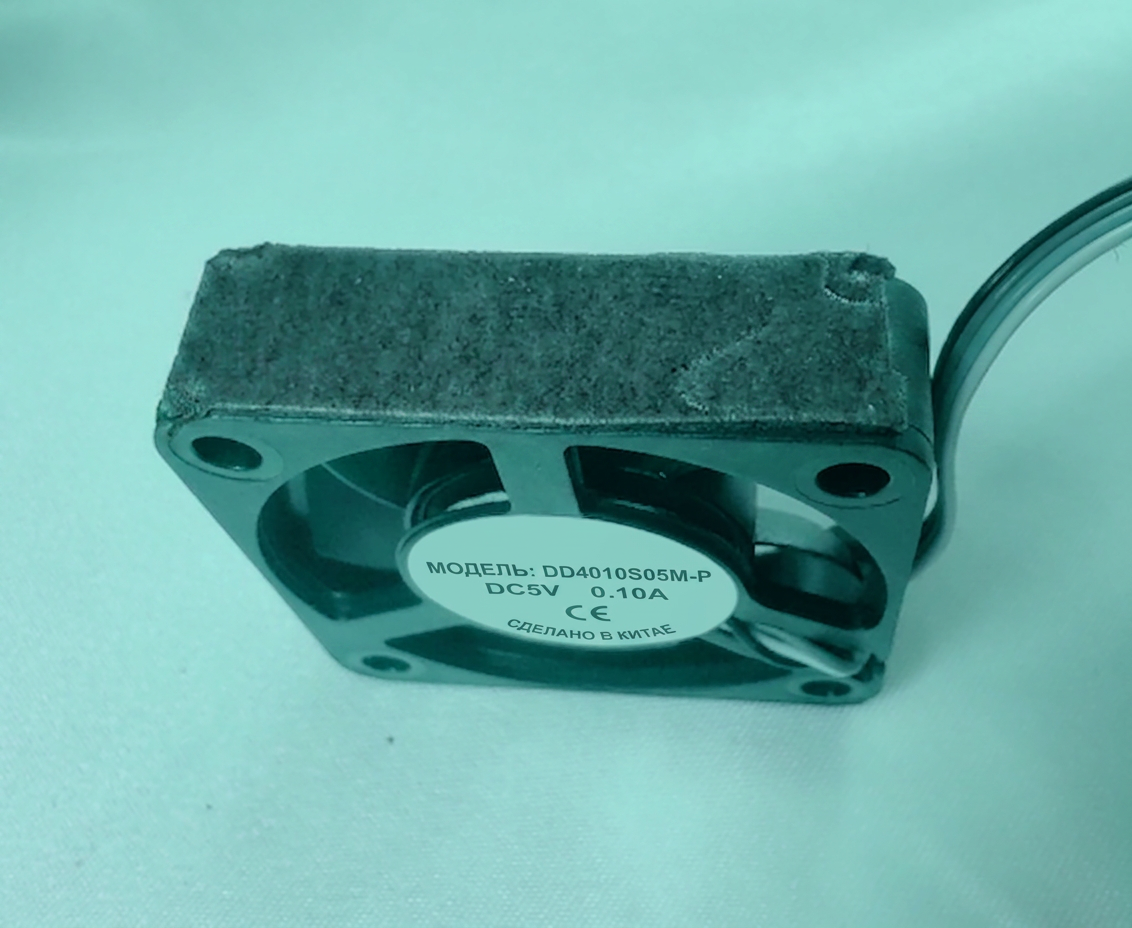

Шаг 7 - (Сборка) Наклейка двустороннего скотча

Подготовьте новый вентилятор платы MC и прикрепите использованный двусторонний скотч, снятый со старого вентилятора. Если скотч порвался, можно использовать стандартный двусторонний клейкий скотч.

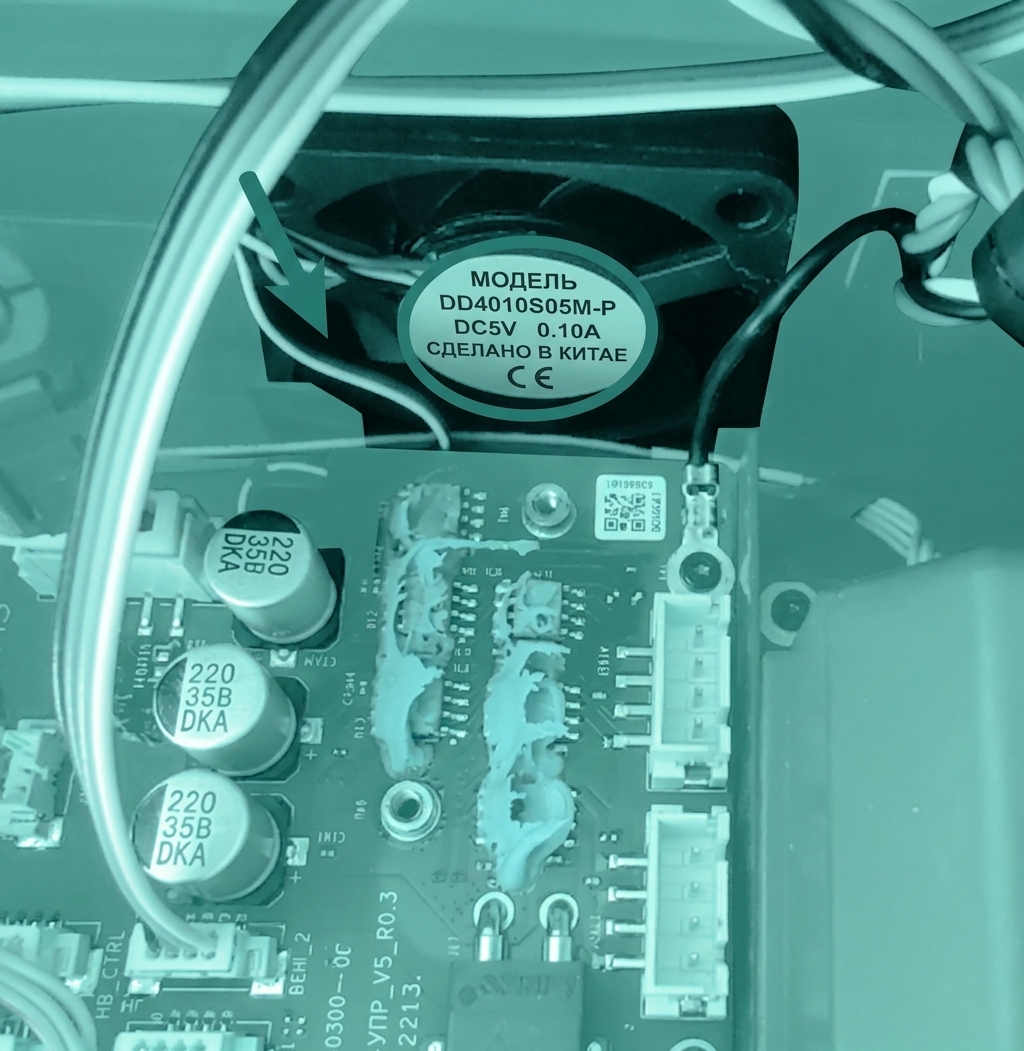

Шаг 8 - Установка вентилятора

Вставьте вентилятор в отведённый слот липкой стороной внутрь, этикетка вентилятора должна быть обращена к плате MC.

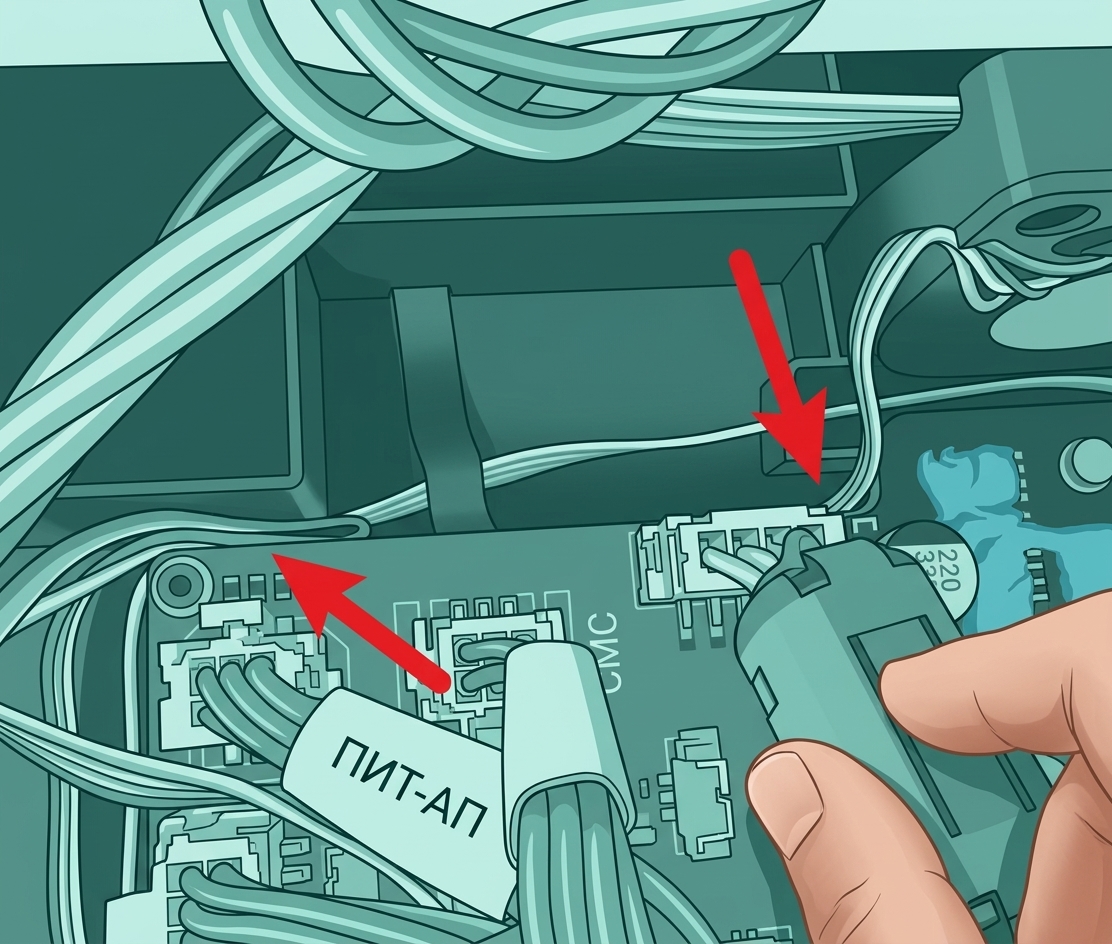

Шаг 9 - Подключение кабеля вентилятора

Проложите кабель вентилятора вдоль платы MC, как показано ниже, а затем подключите его к плате MC.

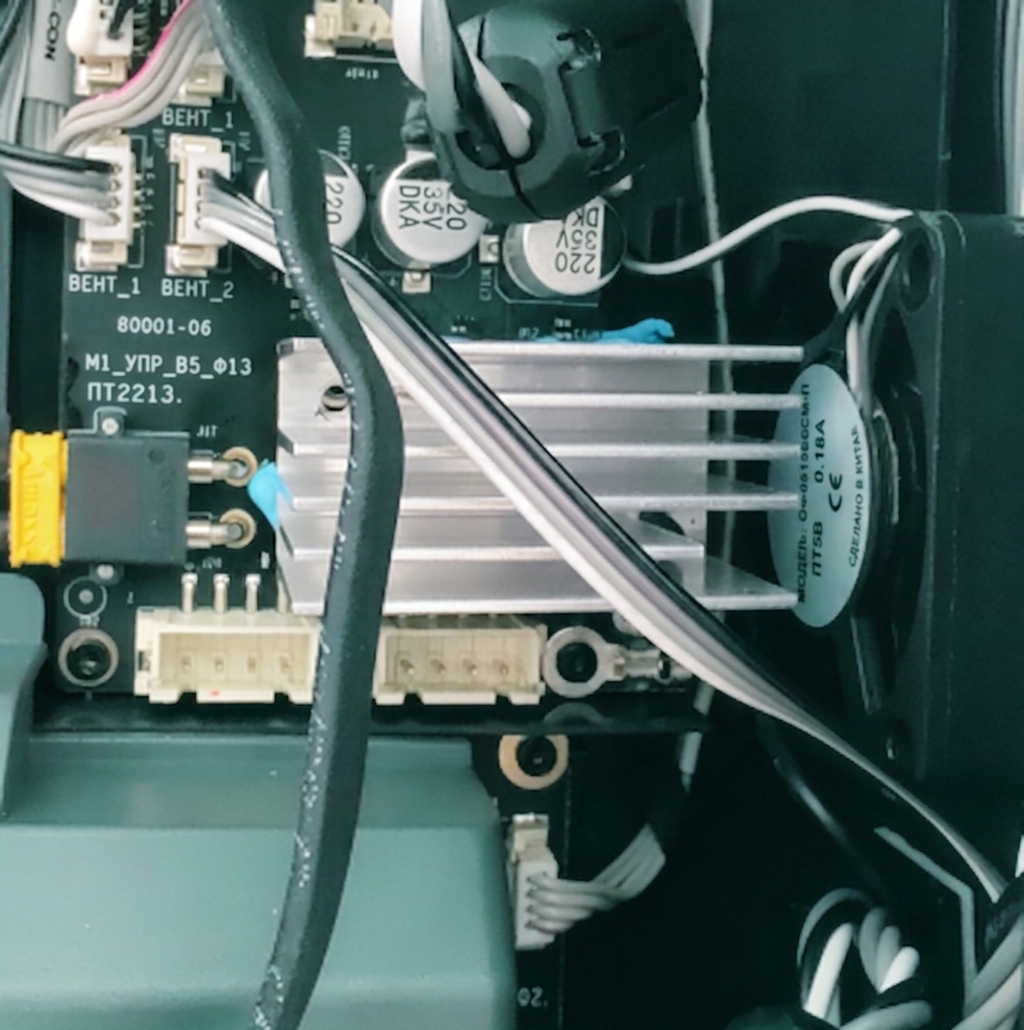

Шаг 10 - Установка радиатора

Верните радиатор на плату MC и закрепите его 2 винтами.

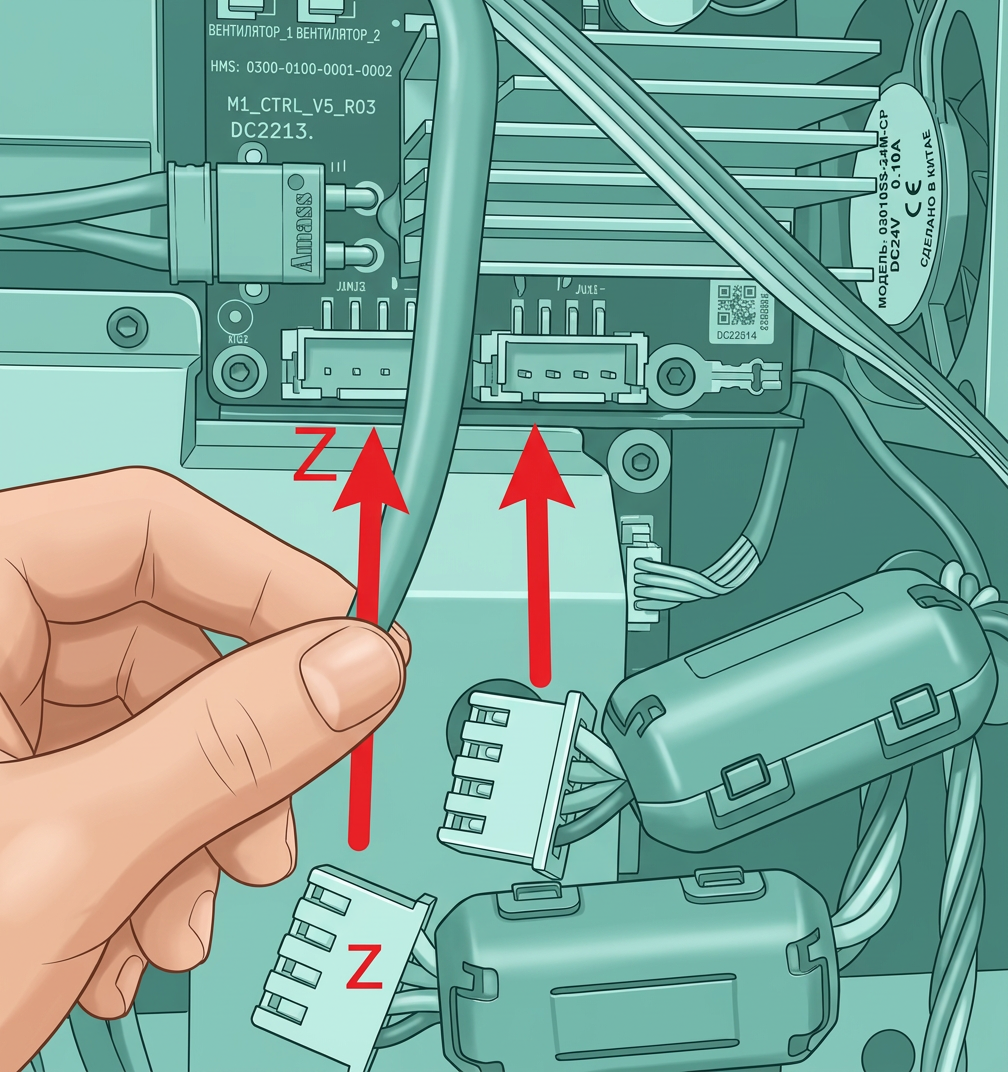

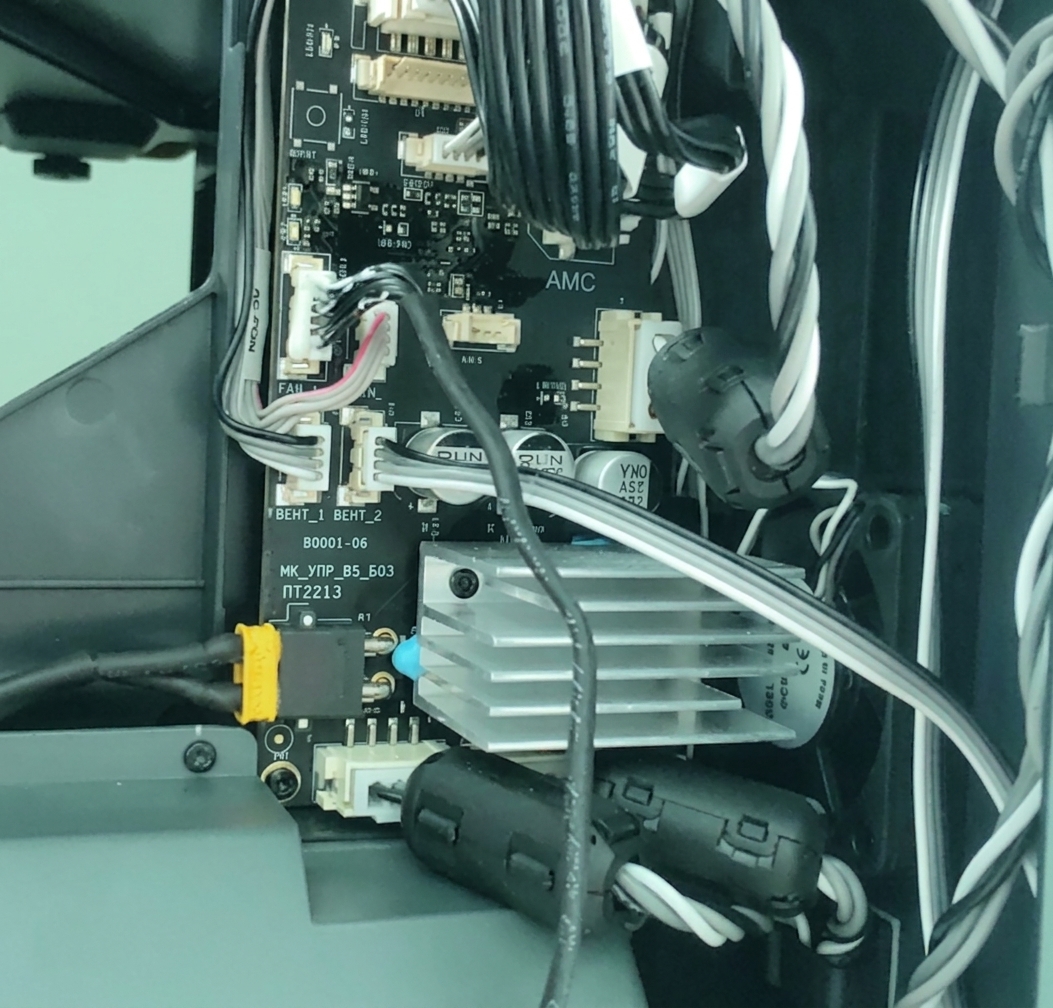

Шаг 11 - Подключение кабелей моторов

Подключите 2 кабеля моторов к плате MC, обратите внимание, что левый разъём предназначен для кабеля мотора Z.

Шаг 12 - Установка желоба для излишков

Установите желоб для излишков, сдвинув его обратно в положение, обратите внимание на выступающие язычки по обеим сторонам желоба. В конце закрепите его 2 винтами с каждой стороны верхней части желоба.

Шаг 13 - Установка задней крышки

Сначала пропустите через кронштейн для трубки, затем закрепите правую сторону задней крышки за правым натяжителем ремня, как показано ниже, после чего — за левым натяжителем ремня.

Шаг 14 - Фиксирующие винты

Закрепите заднюю панель обратно. Обратите внимание на различные типы винтов (10 и 4), которые использовались, как указывалось ранее.

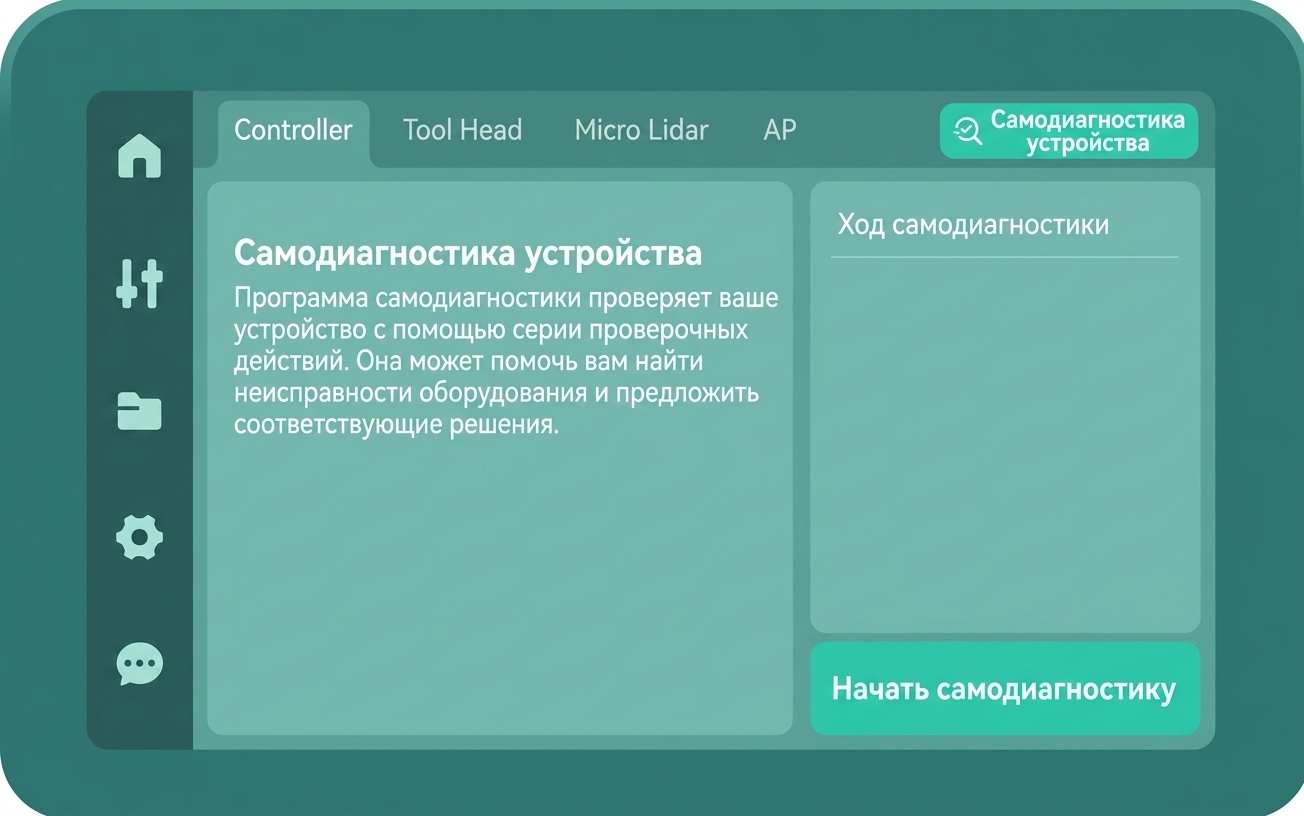

Как проверить успешное завершение

Подключите шнур питания и включите питание. Запустите операцию самопроверки устройства, как показано ниже, и если ошибок не возникнет, замена прошла успешно.

Если возникнут какие-либо проблемы, сначала вернитесь к предыдущим шагам и проверьте все соединения, чтобы попробовать снова. Если проблемы сохранятся, обратитесь в сервисную службу за дальнейшей помощью.
