Примечание:На этой странице в качестве примера используется машина H2D.Шаги замены полностью идентичны для H2S и H2C.
Комплект кабелей MC AP (2-в-1)
Комплект кабелей MC AP (2-в-1) состоит из двух кабелей, используемых для подключения платы MC и платы AP.
Состав запасных частей комплекта кабелей MC AP (2-в-1) включает следующее:
-
Кабель MC AP（питание - красный и черный）* 1；
-
Кабель MC AP（связь - черный）* 1
Необходимые инструменты и материалы
-
Новый комплект кабелей MC AP (2-в-1)
-
Шестигранный ключ H2.0
Пожалуйста, проверьте, соответствует ли количество жил в новом кабеле MC к AP количеству жил в оригинальном кабеле устройства. Если количество жил отличается, пожалуйста, своевременно свяжитесь с командой поддержки клиентов.

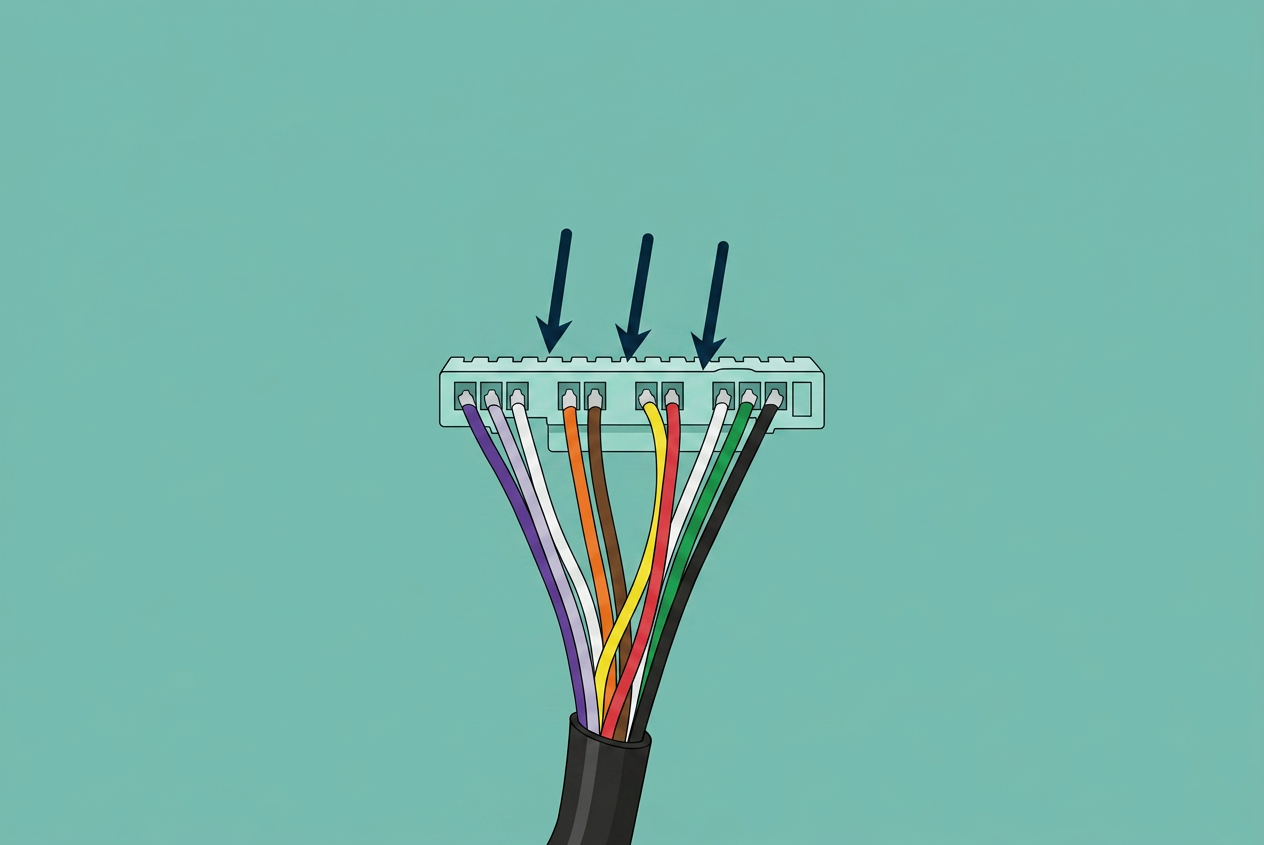

Меньше жил

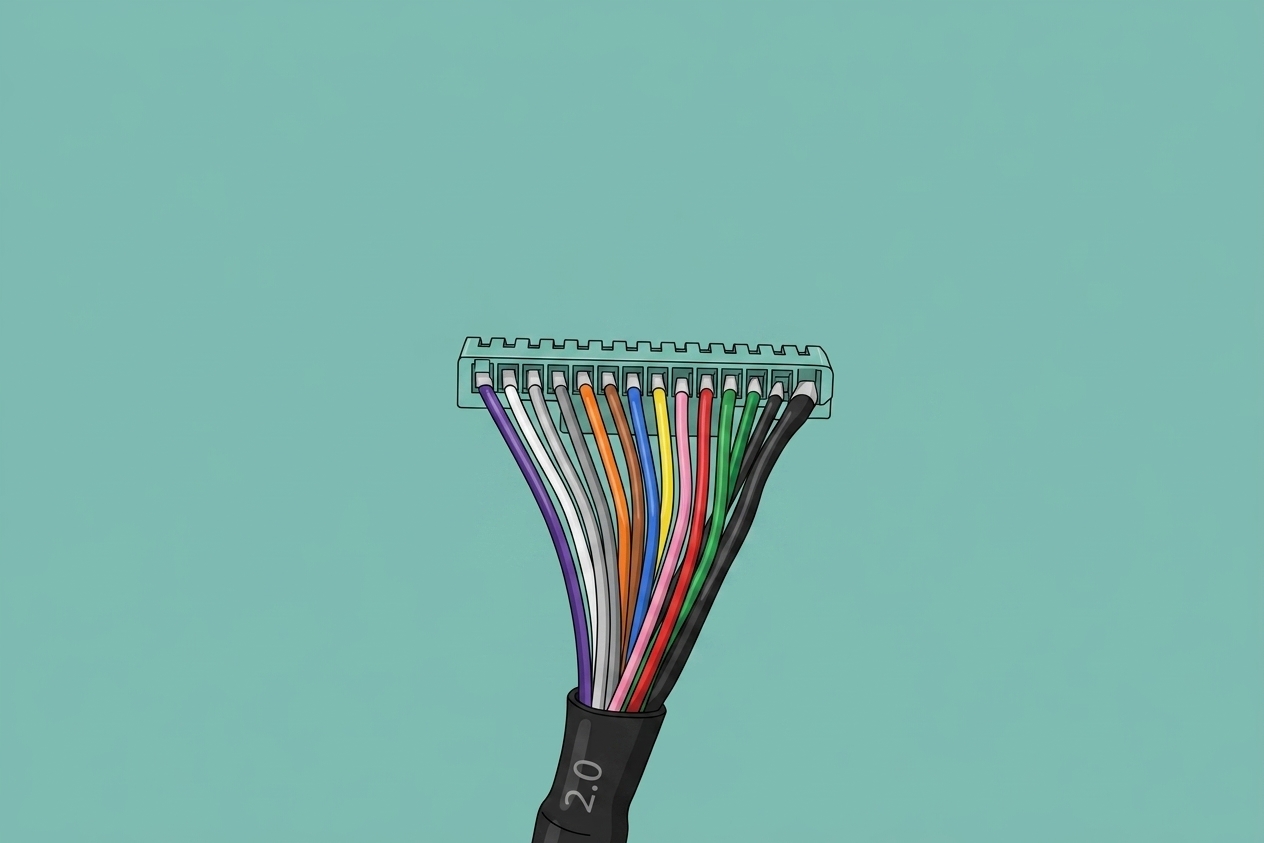

Больше жил
Характеристики и количество винтов, используемых при замене комплекта кабелей MC AP H2D (2-в-1) (рекомендуется правильно сохранить снятые винты, чтобы избежать потери):
| Характеристика | Изображение | Применение | Позиция | Количество | |
|---|---|---|---|---|---|
| BT3x8 ST3x6 |
Используется для крепления задней панели: саморезы BT3x8 *12 (зеленый прямоугольник), болты ST3x6 (красный круг) *11 |
 |
23 | ||
| ST3x12 | Используется для крепления основания внешнего держателя катушки: болты (желтый скругленный прямоугольник) |
 |
2 | ||
| Используется для крепления желоба для промывки |  |
1 | |||
| BT2.6x8 | Используется для крепления крышки платы AP |  |
1 |
Предупреждение о безопасности
ВАЖНО!
Крайне важнообесточить принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности.
Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер все еще включен.Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений по поводу следования этому руководству мы рекомендуем податьтехнический тикетпо вашей проблеме, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую вам помощь.
Удаление кабелей MC AP
Шаг 1: Снятие задней панели
Вы можете обратиться к этой Вики для снятия задней панели H2D:
Шаг 2: Снятие крышки платы AP и крышки кабеля
- Используйте шестигранный ключ H2.0, чтобы ослабить 1 фиксирующий винт (BT2.6x8), а затем снимите крышку платы AP со стороны, близкой к передней двери.
- Крышка кабеля закреплена зажимом, и вы можете вытянуть крышку кабеля наружу.
purge-chute">Шаг 3: Снятие желоба для промывки
Используйте шестигранный ключ H2.0, чтобы снять один фиксирующий винт BT3x8, затем потяните желоб для промывки вниз, пока не станут видны два его замка. Аккуратно потяните желоб для промывки наружу, чтобы снять его.
Примечание: Желоб для промывки закреплен не только верхним винтом, но и двумя нижними замками, которые защелкиваются во внутреннюю раму.
Шаг 4: Снятие кабелей MC AP
- Отсоедините кабели MC AP как от платы MC, так и от платы AP.
- Откройте зажимы кабелей и аккуратно вытяните кабели MC AP из внутренней рамы.
Установка кабелей MC AP
Шаг 1: Подключение кабелей MC AP
- Пропустите кабели MC AP через отверстие для проводов в кабельном канале, подключите их к плате MC и защелкните черный кабель в зажиме кабельного канала;
- Подключите другой конец кабелей MC AP к плате AP и закрепите кабели в клипсах для кабелей на верхней раме.
Шаг 2: Установка лотка для очистки
- Совместите две нижние защелки лотка для очистки с соответствующими отверстиями на внутренней раме.
- Нажмите на лоток для очистки вверх, чтобы нижние защелки защелкнулись во внутренней раме. Поддержите верхнюю часть лотка для очистки одной рукой и совместите отверстие под винт в верхней части. Затем используйте шестигранный ключ H2.0, чтобы затянуть один фиксирующий винт. Закрепите два кабеля (желто-зеленый и красно-белый) в клипсе для кабелей на верхней части лотка для очистки.
Примечание:Во время установки убедитесь, что боковые стороны лотка для очистки защелкнуты на внешнем крае внутренней рамы. Закрепление на внутреннем крае может помешать правильной установке.
Шаг 3: Повторная установка крышки платы AP и крышки для кабелей
- Защелкните крышку для кабелей в принтере;
- Сначала защелкните крышку платы AP сзади со стороны, близкой к задней части принтера, нажмите на два места, указанные стрелками, до упора, заподлицо с упором справа и заподлицо с крышкой для кабелей снизу, а затем затяните фиксирующий винт (BT2.6x8) с помощью шестигранного ключа H2.0.
Шаг 4: Установка задней панели
Вы можете обратиться к этой Wiki для установки задней панели H2D:
Проверка функциональности
Подключите блок питания и включите принтер, запустите печать и убедитесь, что ошибок нет.
Надеемся, что предоставленное подробное руководство было полезным и информативным.
Если это руководство не решает вашу проблему,пожалуйста, отправьтетехнический тикет, мы ответим на ваши вопросы и предоставим помощь. Если у вас есть предложения или отзывы по этой Wiki, пожалуйста, оставьте сообщение в области комментариев. Спасибо за вашу поддержку и внимание!
