Примечание: На этой странице в качестве примера используется машина H2D. Шаги замены абсолютно одинаковы для H2S и H2C.

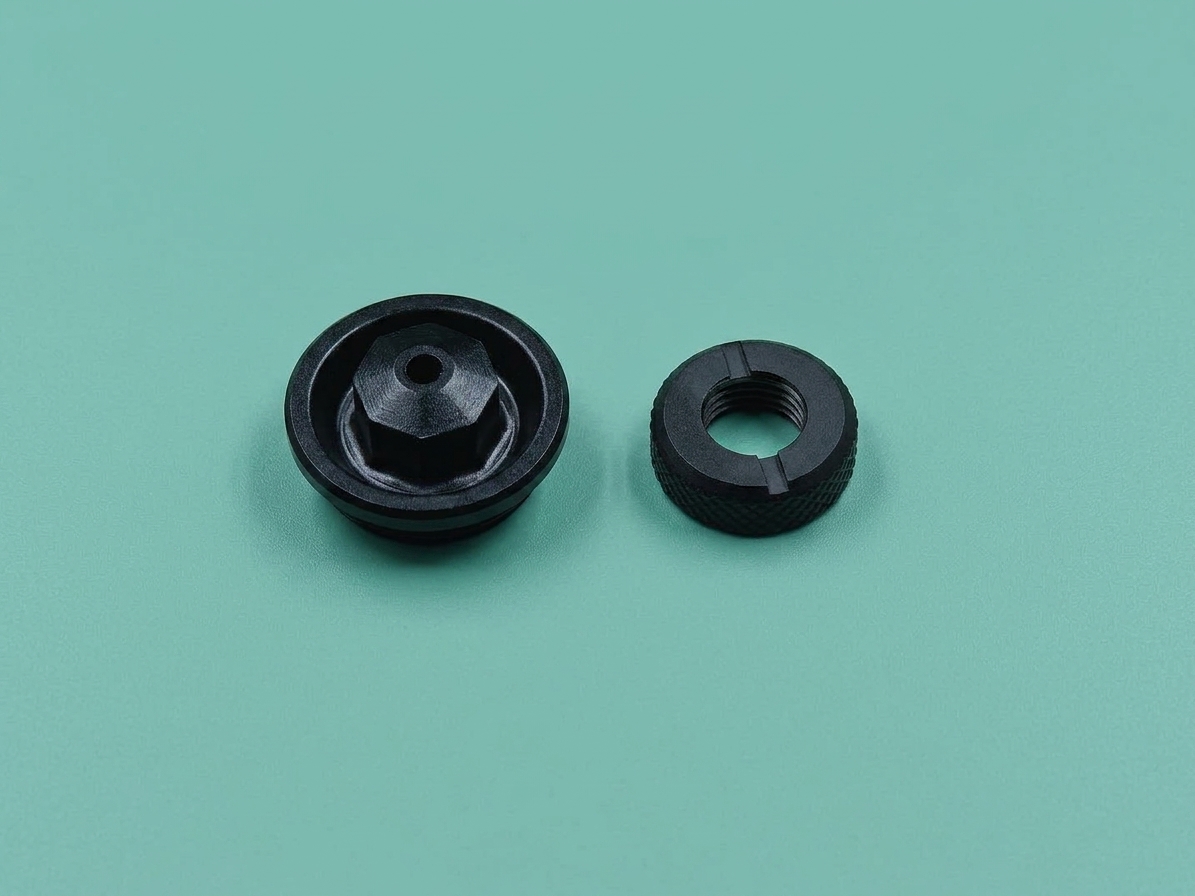

Лазерная линза и воздушный концентратор
Применимые модели принтеров
Bambu Lab H2DL
Когда использовать?
Замените лазерную линзу или воздушный концентратор при обнаружении загрязнения или износа.
Необходимые инструменты и материалы
Шестигранный ключ H2.0
Распечатанная головка-10мм или плоскогубцы
Предупреждение о безопасности
Крайне важно выключить принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности.
Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер все еще включен. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важно выключить принтер и отключить его от источника питания перед выполнением любого обслуживания. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых проблем или вопросов по следованию этому руководству откройте новый тикет на нашей странице поддержки и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Удаление старого воздушного концентратора и лазерной линзы
1. Снимите воздушный концентратор

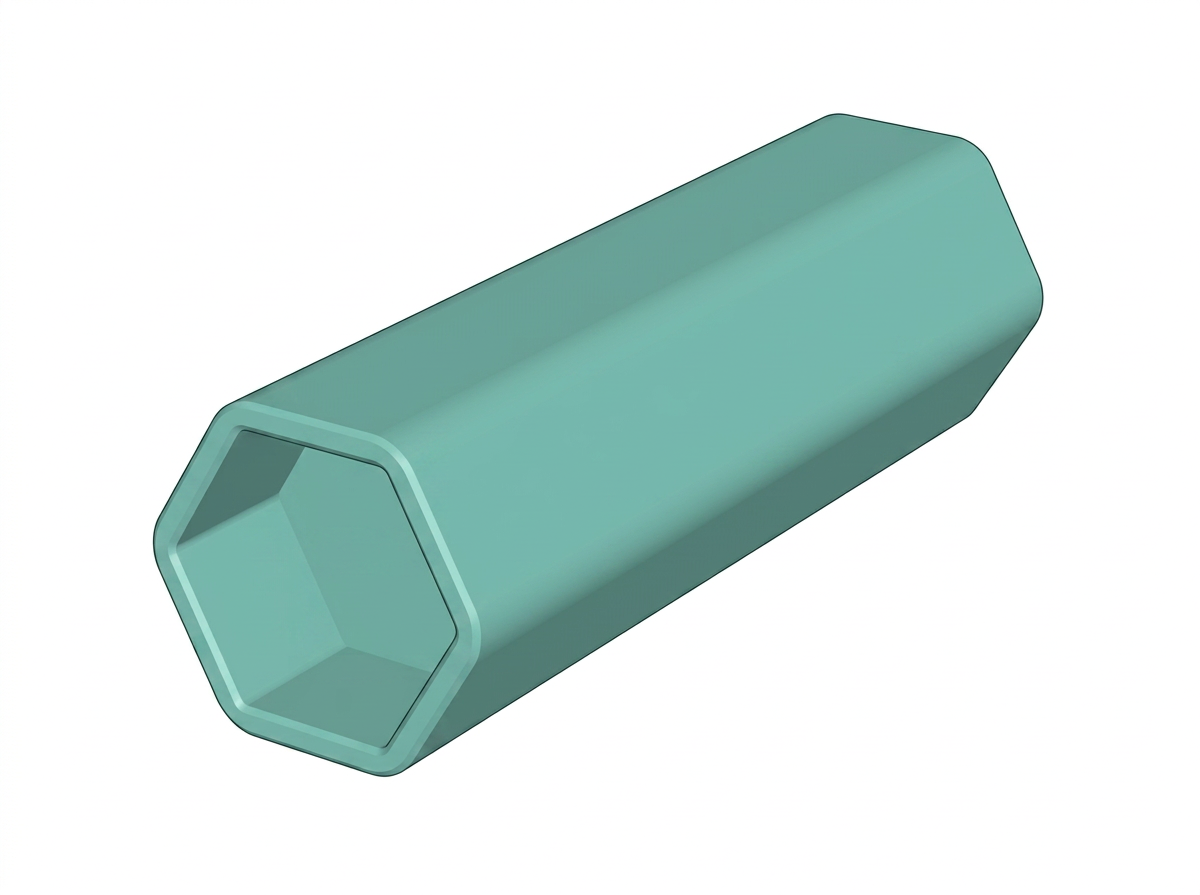

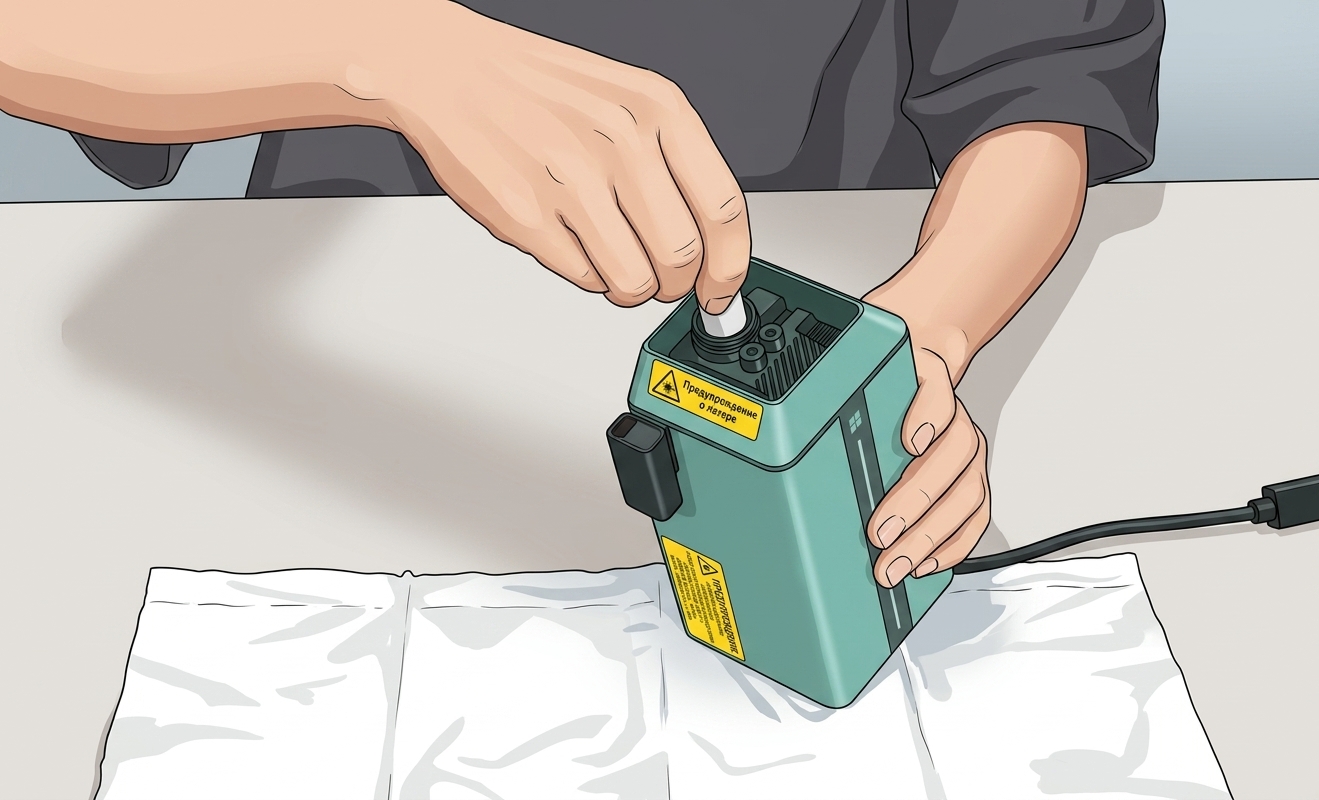

Вы можете использовать напечатанный инструмент-головку, чтобы открутить воздушный концентратор, вращая его против часовой стрелки.
Если вы заранее не напечатали соответствующий инструмент-головку, вы также можете использовать плоскогубцы, чтобы открутить его против часовой стрелки. Рекомендуется положить салфетку между плоскогубцами и воздушным концентратором, чтобы избежать царапин на поверхности.

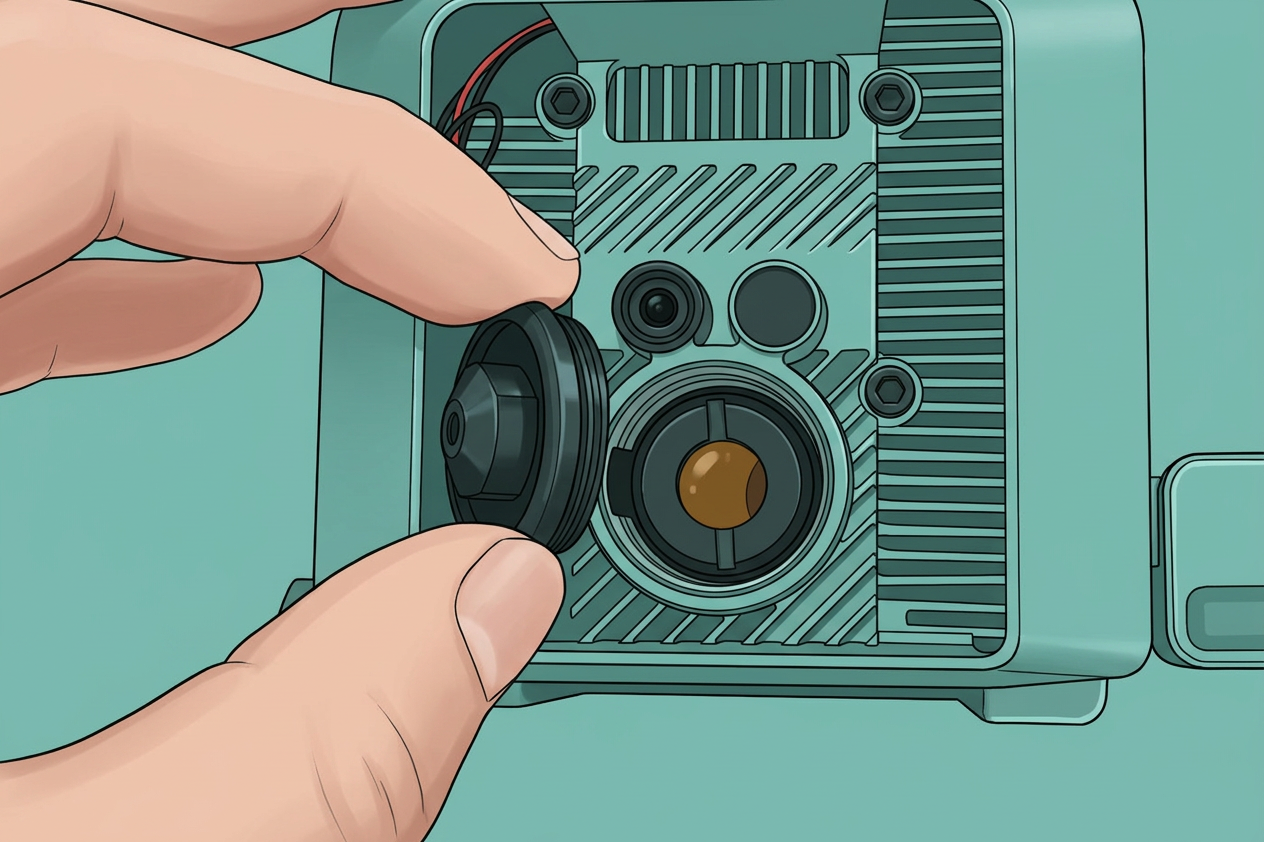

После ослабления воздушный концентратор можно снять, как показано ниже.
2. Снимите лазерную линзу

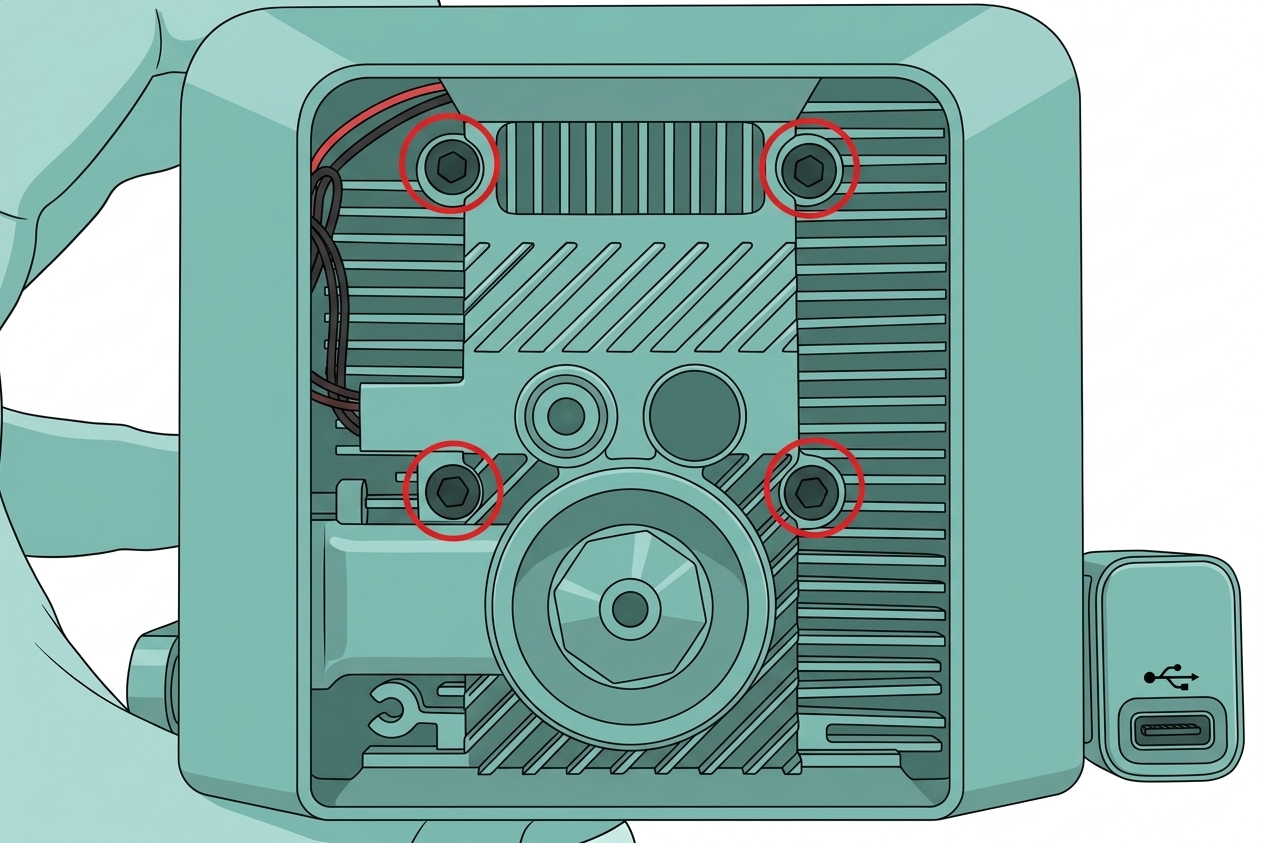

Перед снятием лазерной линзы сначала снимите ветрозащитный кожух лазерного модуля. Ослабьте четыре фиксирующих винта (M2.5x5) на ветрозащитном кожухе, как показано ниже.

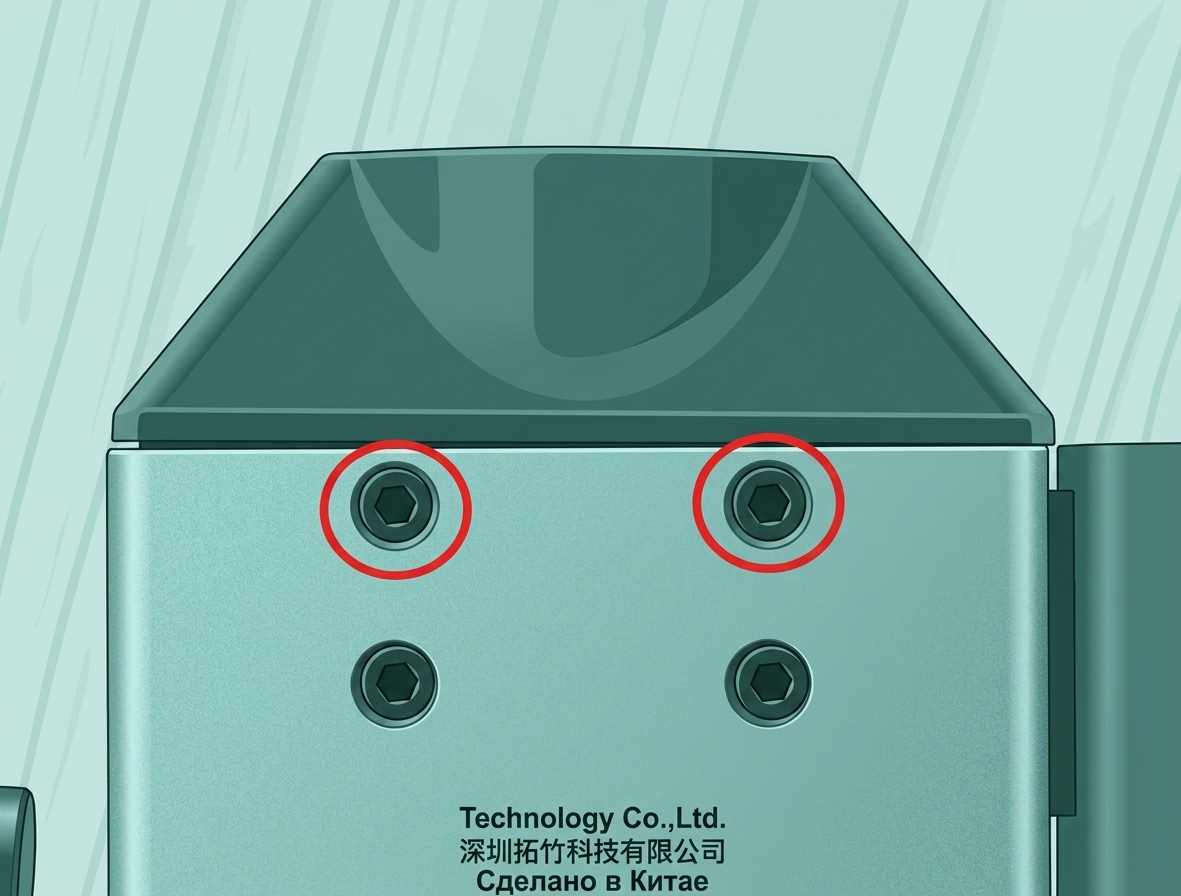

Если вы используете лазерный модуль мощностью 10 Вт, вам также необходимо снять два боковых фиксирующих винта (M2.5x5).

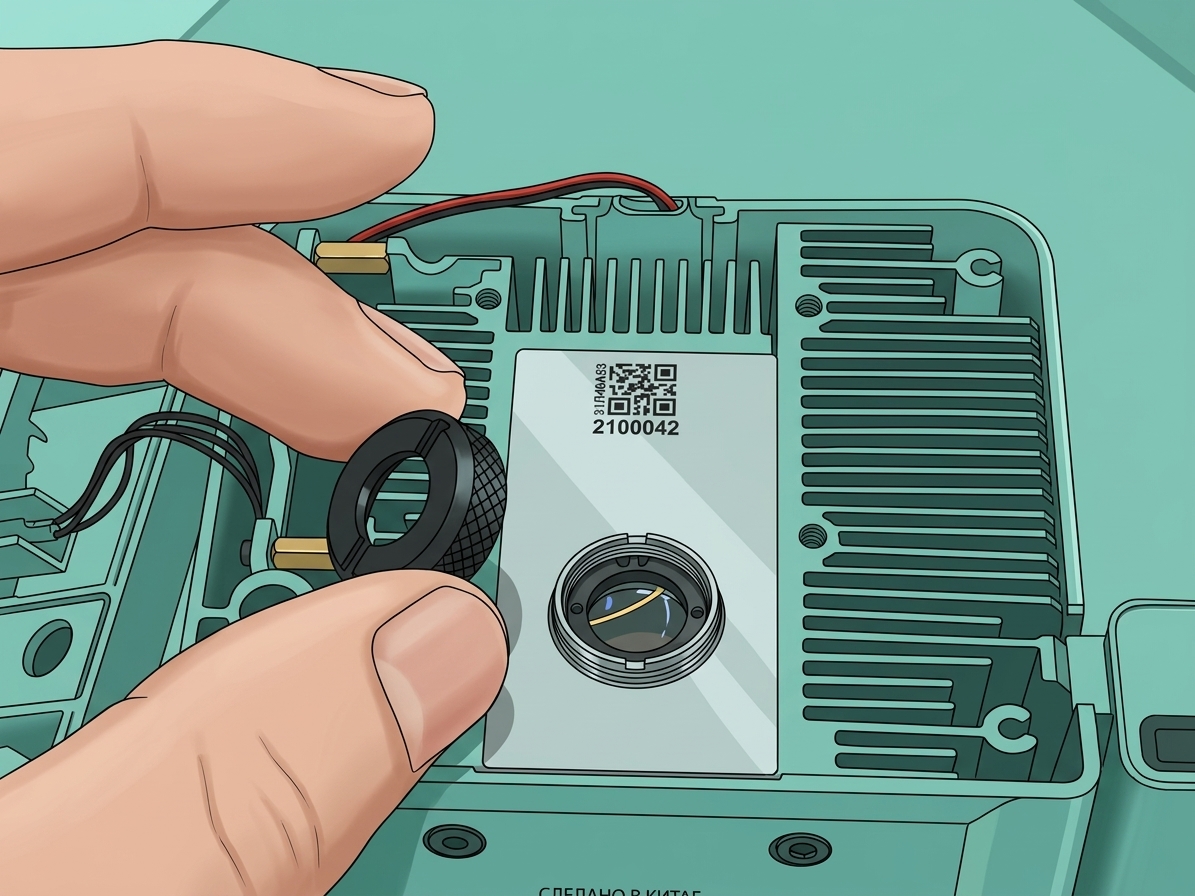

После открытия ветрозащитного кожуха поверните лазерную линзу против часовой стрелки, чтобы снять ее.
Не прикасайтесь к линзе лазерного модуля после снятия, чтобы избежать загрязнения.
Установка нового воздушного концентратора и лазерной линзы
1. Установите лазерную линзу

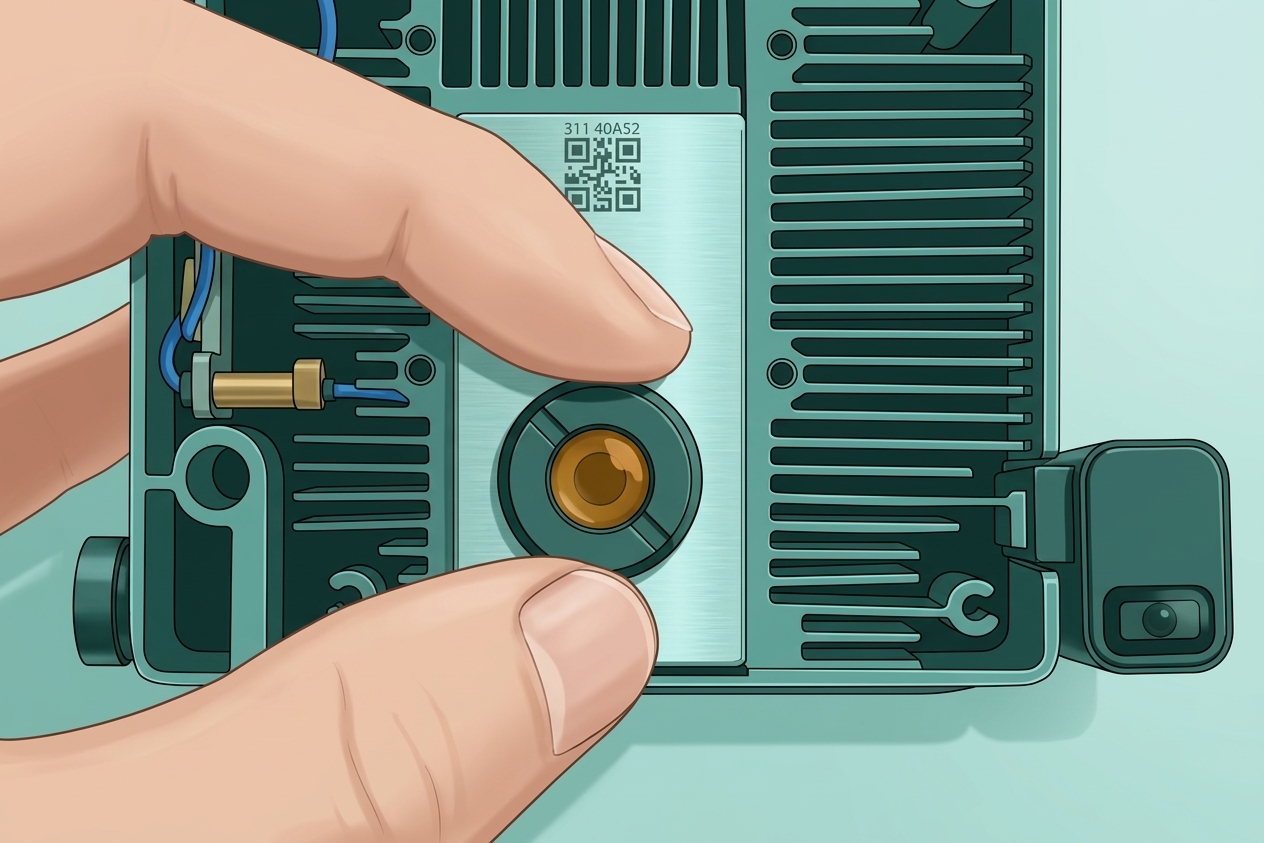

Поверните новую лазерную линзу по часовой стрелке, пока она не будет надежно закреплена.

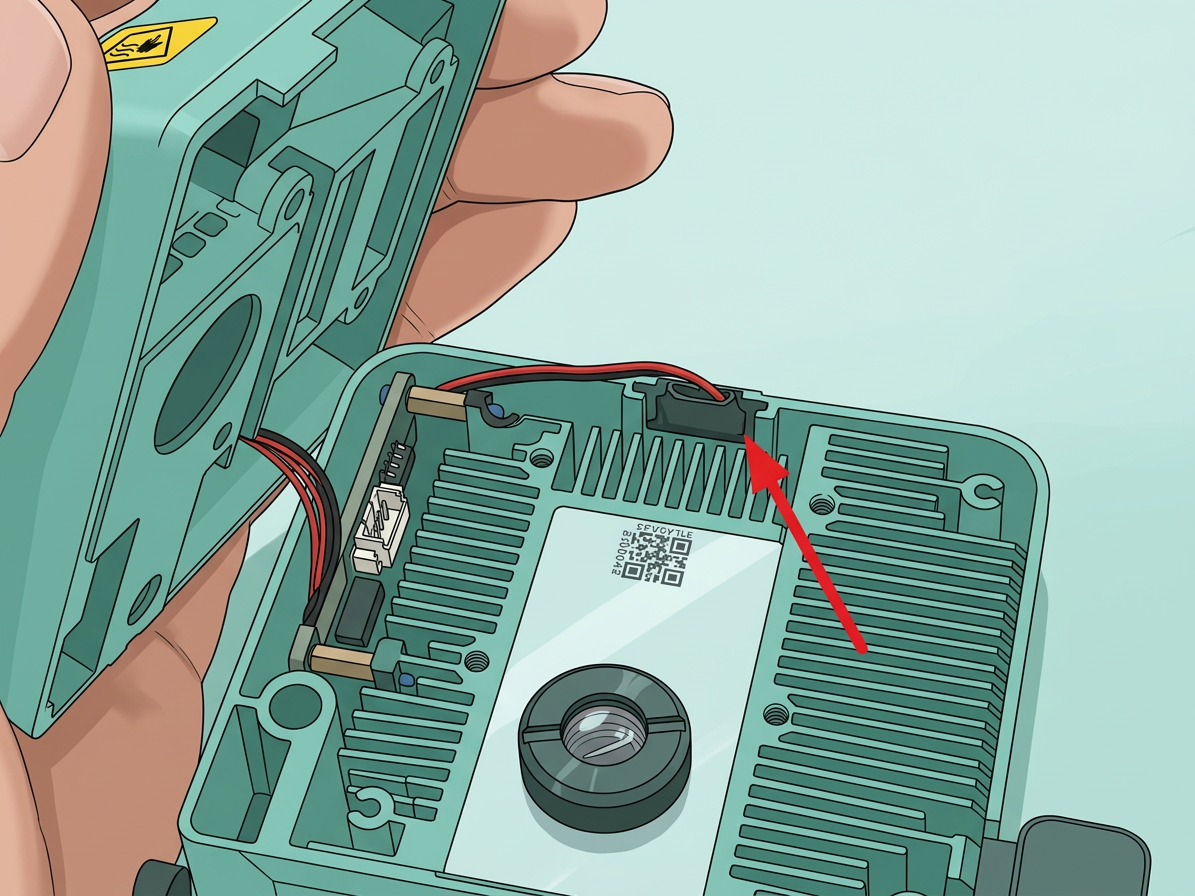

При повторной установке ветрозащитного кожуха будьте осторожны с кабелями и убедитесь, что ничего не зажат.
Затем затяните четыре винта, чтобы завершить замену лазерной линзы.
Если вы используете лазерный модуль мощностью 10 Вт, пожалуйста, также затяните два боковых фиксирующих винта.
2. Установите воздушный концентратор
Аналогично используйте инструмент-головку или плоскогубцы, чтобы повернуть воздушный концентратор по часовой стрелке, пока он не будет надежно закручен.
Примечание: Избегайте чрезмерного затягивания, так как это может привести к срыву резьбы.
