Крепление передней двери
Стеклянная передняя дверь P2S открывается на верхней и нижней петлях и крепится к каждой из них двумя винтами. Сами петли также можно снять с рамы P2S.
Когда использовать это руководство
- Петли двери повреждены.
Необходимые инструменты и материалы

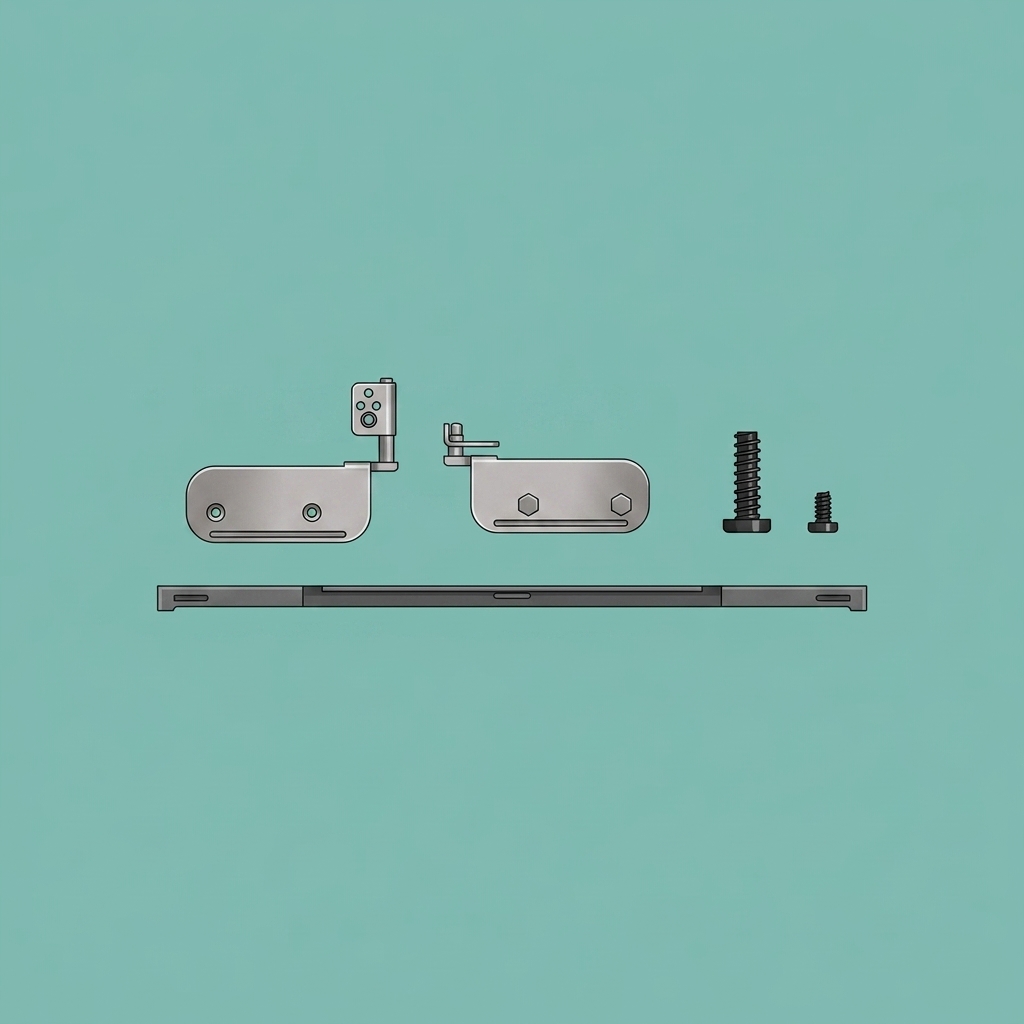

- Петли передней двери (одна верхняя и одна нижняя)
- Шестигранный ключ H1.5
- Шестигранный ключ H2.0
Снятие крепления передней двери
Шаг 1: Снимите стеклянную переднюю дверь
См. руководство «Замена стеклянной передней двери P2S» и следуйте шагам по снятию стеклянной передней двери.
Предупреждение: Обязательно защищайте стеклянную дверь во время разборки и сборки. Крепко держите её, чтобы предотвратить падение и повреждение.
Шаг 2: Снимите переднюю крышку
Снимите стекло верхней крышки с верхней части принтера. См. руководство «Замена передней крышки P2S» и следуйте шагам по снятию экрана и передней крышки.

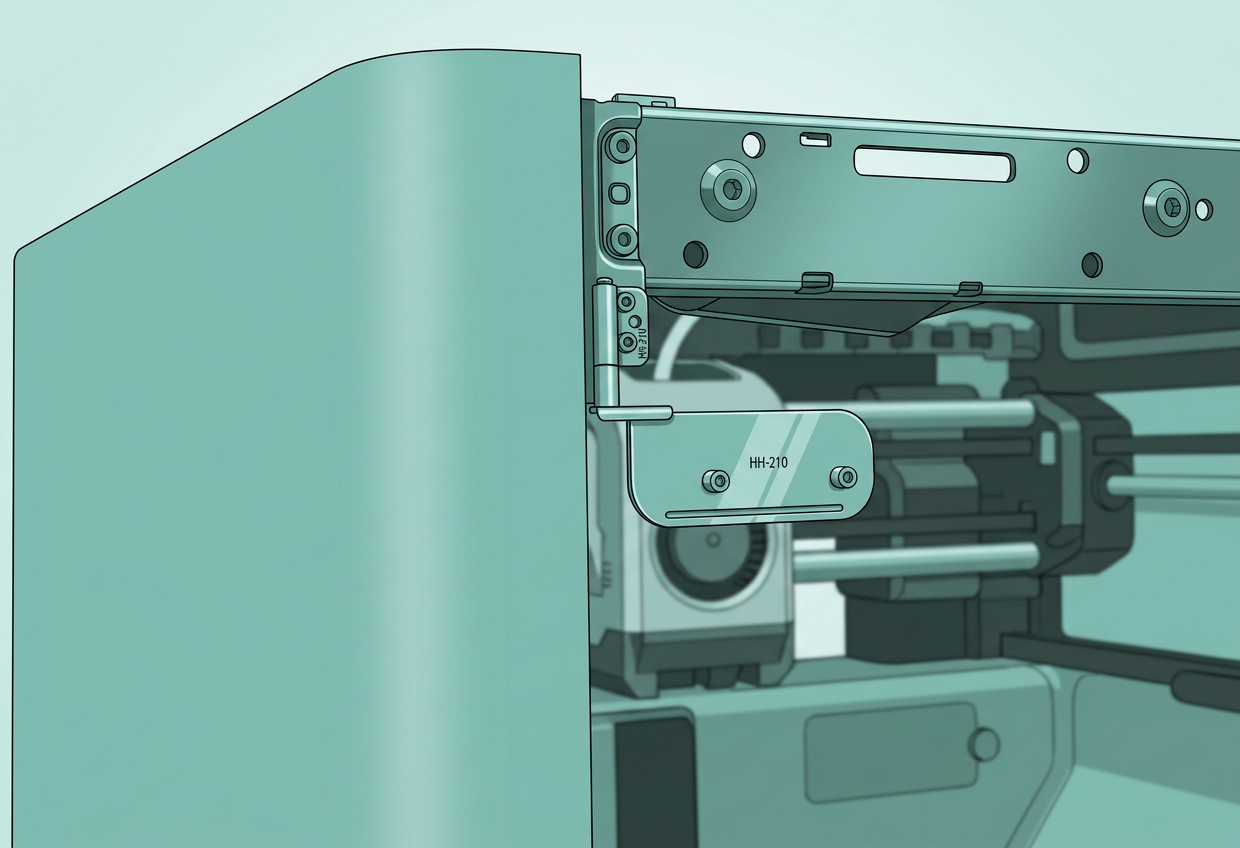

Шаг 3: Снимите верхнюю петлю
Открутите два винта, крепящие верхнюю петлю к принтеру, с помощью шестигранного ключа H1.5.

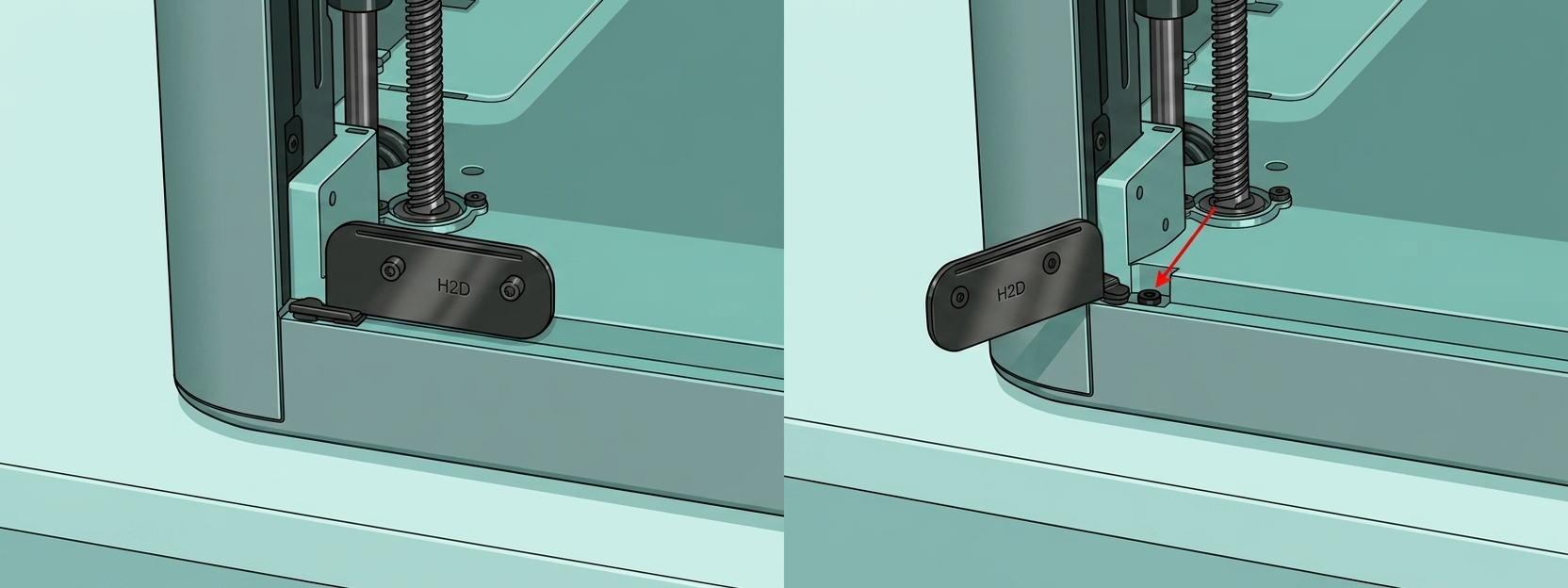

Шаг 4: Снимите нижнюю петлю
Открутите винт, крепящий нижнюю петлю к принтеру, с помощью шестигранного ключа H2.0.
Установка комплекта крепления передней двери

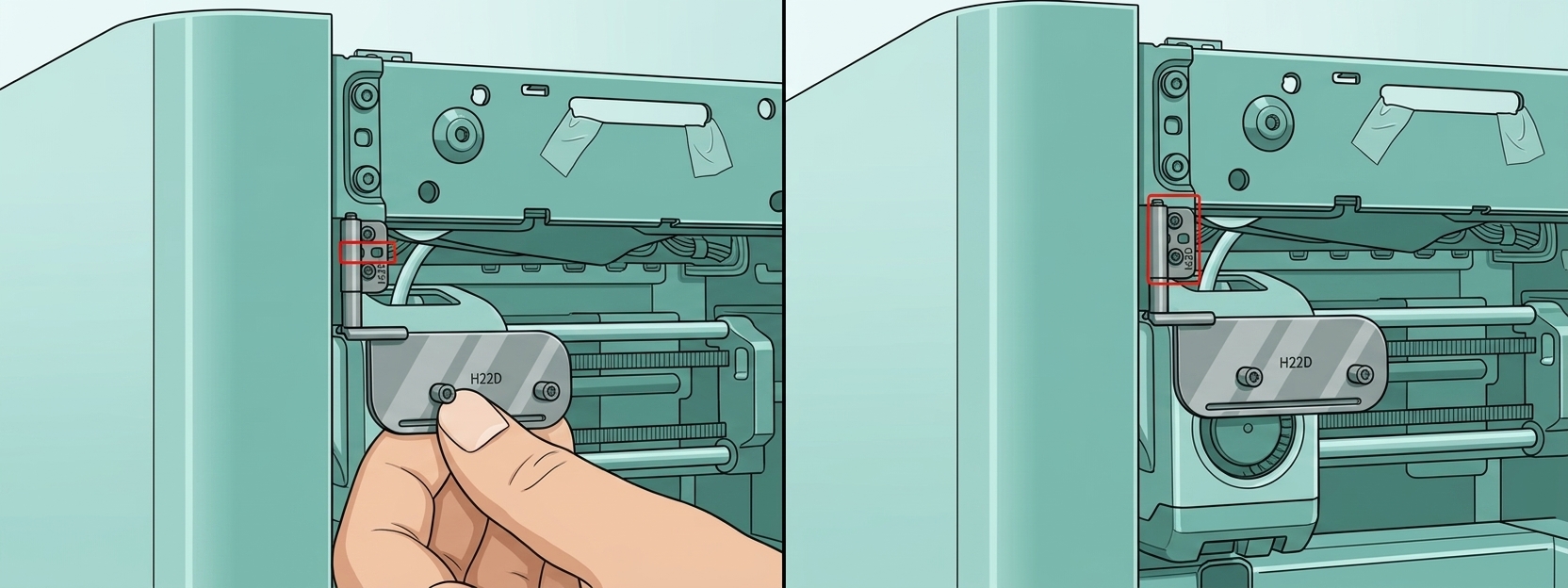

Шаг 1: Установите верхнюю петлю
Совместите верхнюю петлю с её положением с помощью установочного штифта, затем закрутите два винта шестигранным ключом H1.5.

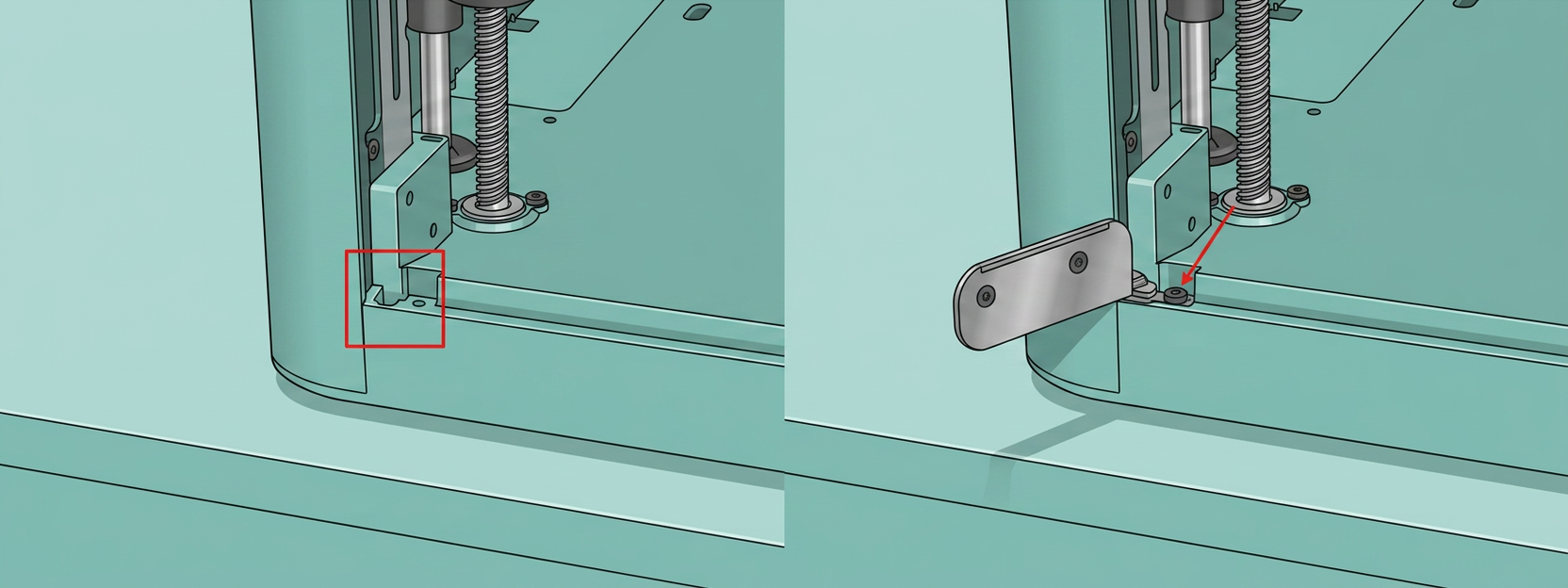

Шаг 2: Установка нижней петли
Вставьте нижнюю петлю в паз и совместите отверстие под винт. Закрутите винт шестигранным ключом H2.0.
Шаг 3: Установка передней стеклянной двери
См. инструкцию «Замена передней стеклянной двери P2S» и следуйте шагам для повторной установки передней стеклянной двери.
Шаг 4: Установка передней крышки
См. инструкцию «Замена передней крышки P2S» и следуйте шагам для повторной установки передней крышки и экрана. Замените верхнее стекло крышки на верхней части принтера.
Проверка успешности
Убедитесь, что передняя стеклянная дверь надежно закреплена и плавно вращается на петлях между открытым и закрытым положениями.
