Когда использовать
-
Функция блокиратора потока заключается в герметизации сопел в нерабочие периоды для предотвращения утечки филамента. Если есть небольшое отклонение влево или вправо, пока это не влияет на функцию блокировки потока, его можно использовать нормально. Если блокиратор потока значительно смещен по вертикали и не может прижаться к соплу, мы рекомендуем следовать шагам в этом руководстве, чтобы скорректировать положение блокиратора потока.
-
Блокиратор потока расположен под соплом и является относительно хрупким. В случаях аномалий печати или длительного использования блокиратор потока может подвергаться износу или повреждению. В таких ситуациях мы рекомендуем обратиться к этому руководству для замены блокиратора потока.
Необходимые инструменты и материалы
- Шестигранный ключ H1.5 & H2.0
Предупреждение о безопасности
ВАЖНО!
Крайне важно отключить принтер перед выполнением любых работ по обслуживанию принтера и его электроники, включая провода инструментальной головки, так как оставление принтера включенным во время выполнения таких задач может вызвать короткое замыкание, что может привести к дополнительному электрическому повреждению и опасным ситуациям.
При выполнении обслуживания или устранении неполадок на принтере вам может потребоваться разобрать некоторые части, включая хотенд. Этот процесс может обнажить провода и электрические компоненты, которые потенциально могут вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электрическими компонентами, пока принтер все еще включен. Это может повредить электронику принтера и вызвать дальнейшие повреждения.
Поэтому крайне важно отключить принтер и отсоединить его от источника питания перед выполнением любых работ по обслуживанию. Это предотвратит любые короткие замыкания или повреждение электроники принтера. Делая это, вы можете избежать потенциального повреждения электронных компонентов принтера и убедиться, что работы по обслуживанию выполняются безопасно и эффективно.
Если у вас есть какие-либо опасения или вопросы по поводу следования этому руководству, откройте новый тикет на нашей странице поддержки, и мы сделаем все возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.
Видео-инструкция
Шаги устранения неполадок
Перед проведением следующих проверок убедитесь, что температура сопла равна комнатной температуре, чтобы избежать ожогов!
Шаг 1: Проверка состояния блокиратора потока

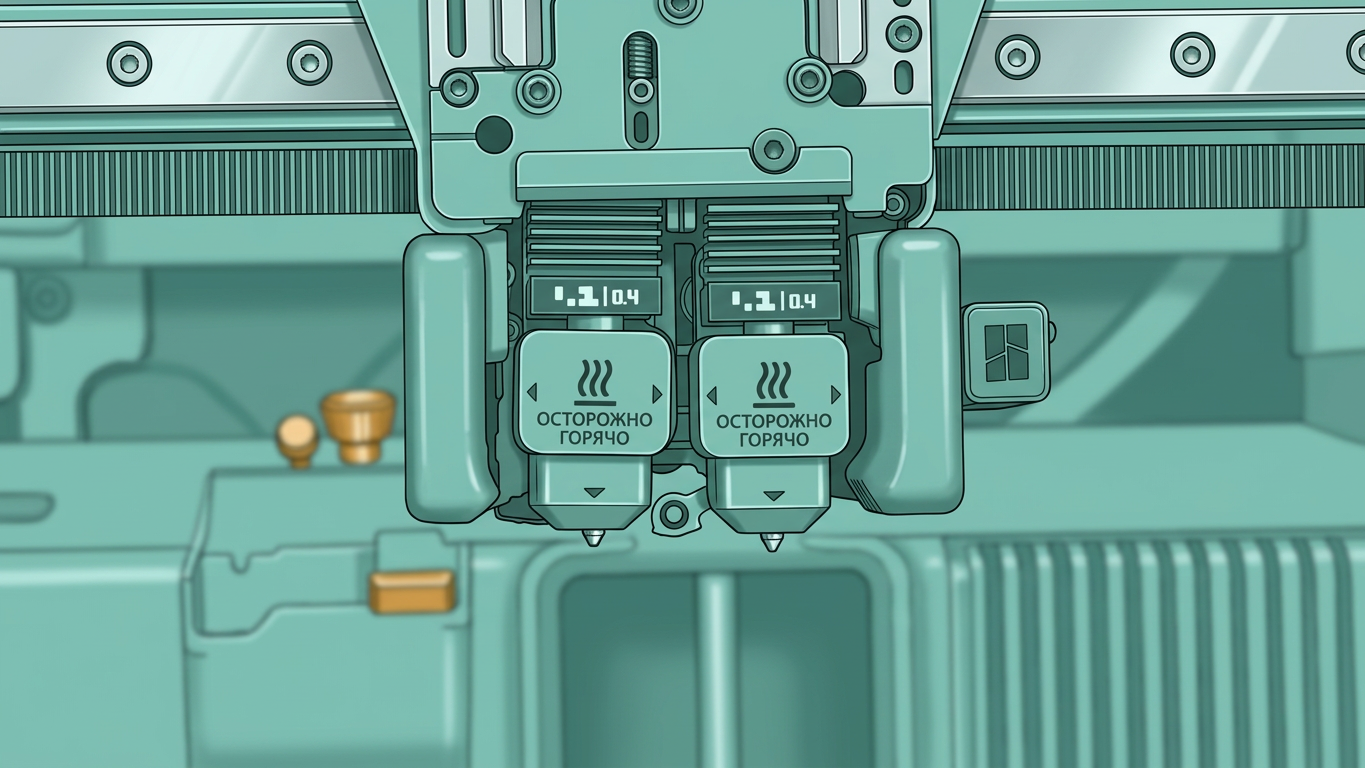

Во-первых, необходимо осмотреть состояние блокиратора потока и определить, расположен ли он слишком высоко или слишком низко.

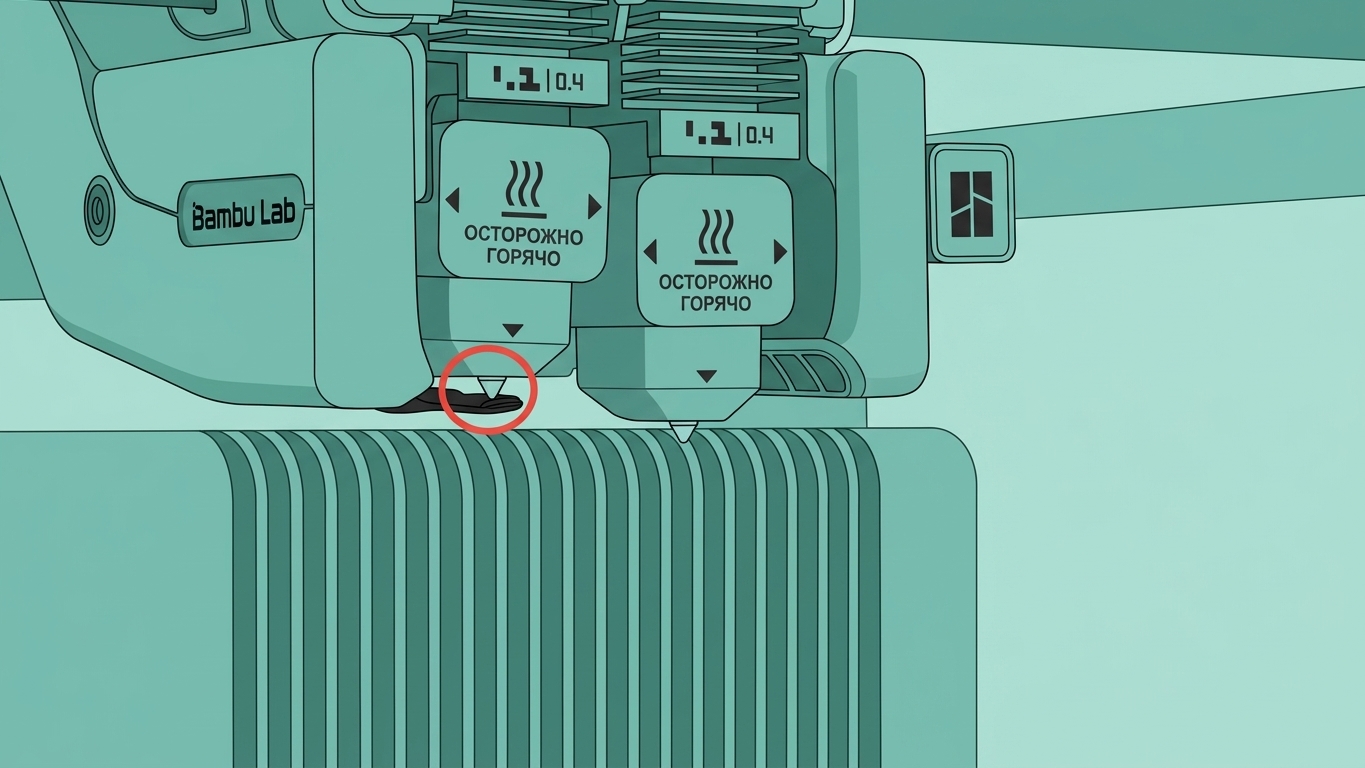

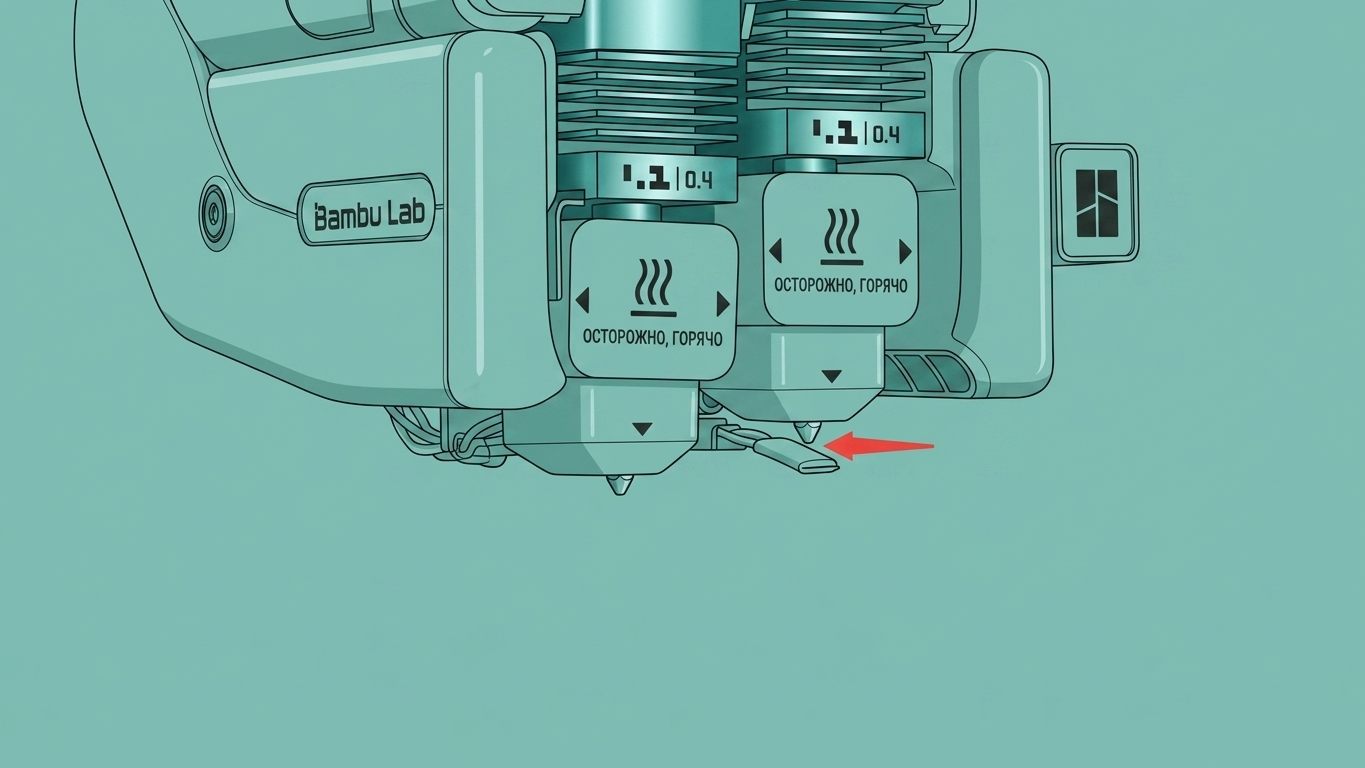

- Блокиратор потока слишком низко. Когда блокиратор потока расположен под соплом, он не плотно прилегает к соплу, а вместо этого оставляет зазор между ними.

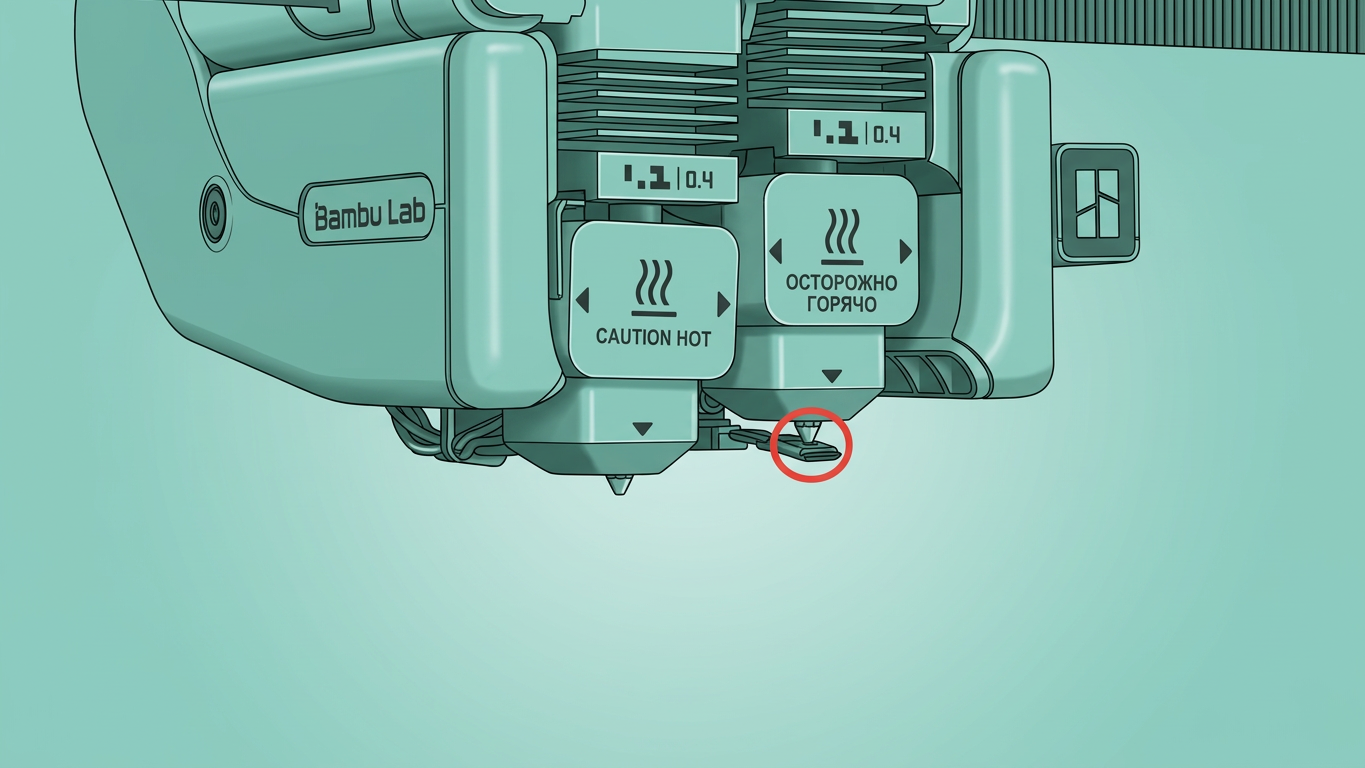

- Блокиратор потока слишком высоко. При перемещении рычага блокиратора потока для смещения блокиратора влево или вправо, блокиратор потока сталкивается с соплом посередине движения, предотвращая его правильное выравнивание непосредственно под соплом.
Шаг 2. Регулировка блокиратора потока

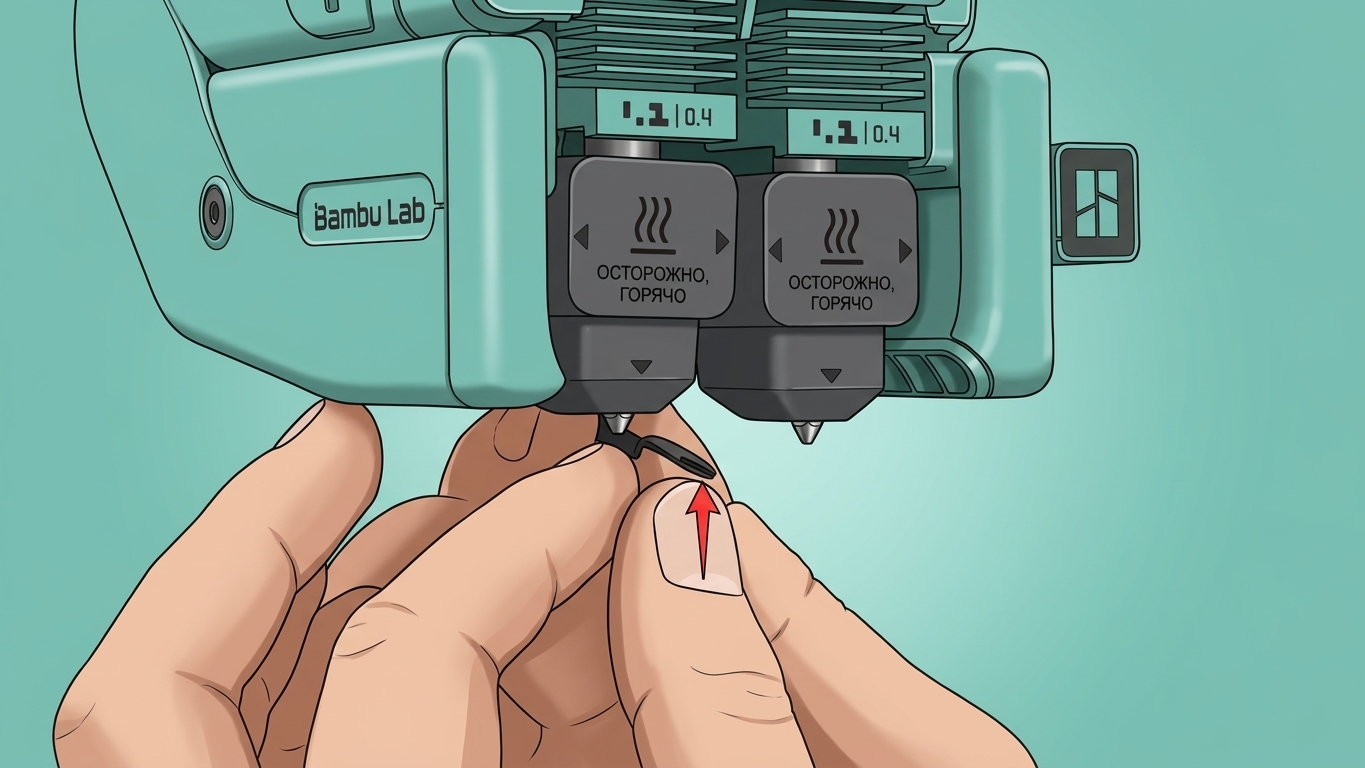

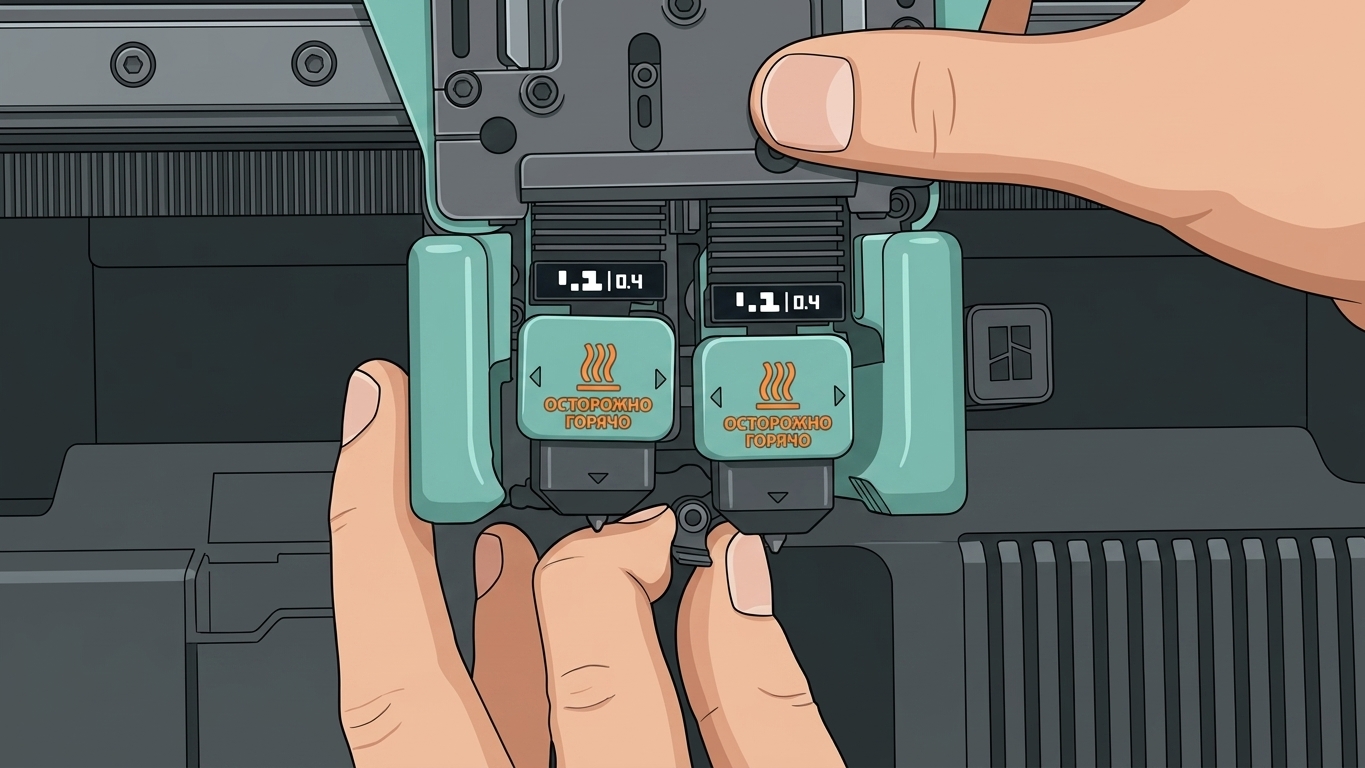

Если блокиратор потока слишком низко, сначала переместите рычаг блокиратора потока в среднее положение, затем аккуратно поднимите блокиратор потока вверх, повторяя это действие несколько раз при необходимости. После корректировки блокиратор потока должен плотно прилегать под соплом.
Если блокиратор потока слишком высоко, сначала переместите рычаг блокиратора потока в среднее положение, затем аккуратно надавите на блокиратор потока вниз, повторяя это действие несколько раз при необходимости. После корректировки блокиратор потока должен плавно перемещаться под соплом, не задевая его посередине.
При длительном использовании блокиратор потока может подвергаться износу или повреждению. Если ручная регулировка недостаточна для ремонта блокиратора потока, необходима замена. Пожалуйста, перейдите к Шагу 3 для инструкций по замене блокиратора потока.
Шаг 3. Снятие блокиратора сопла

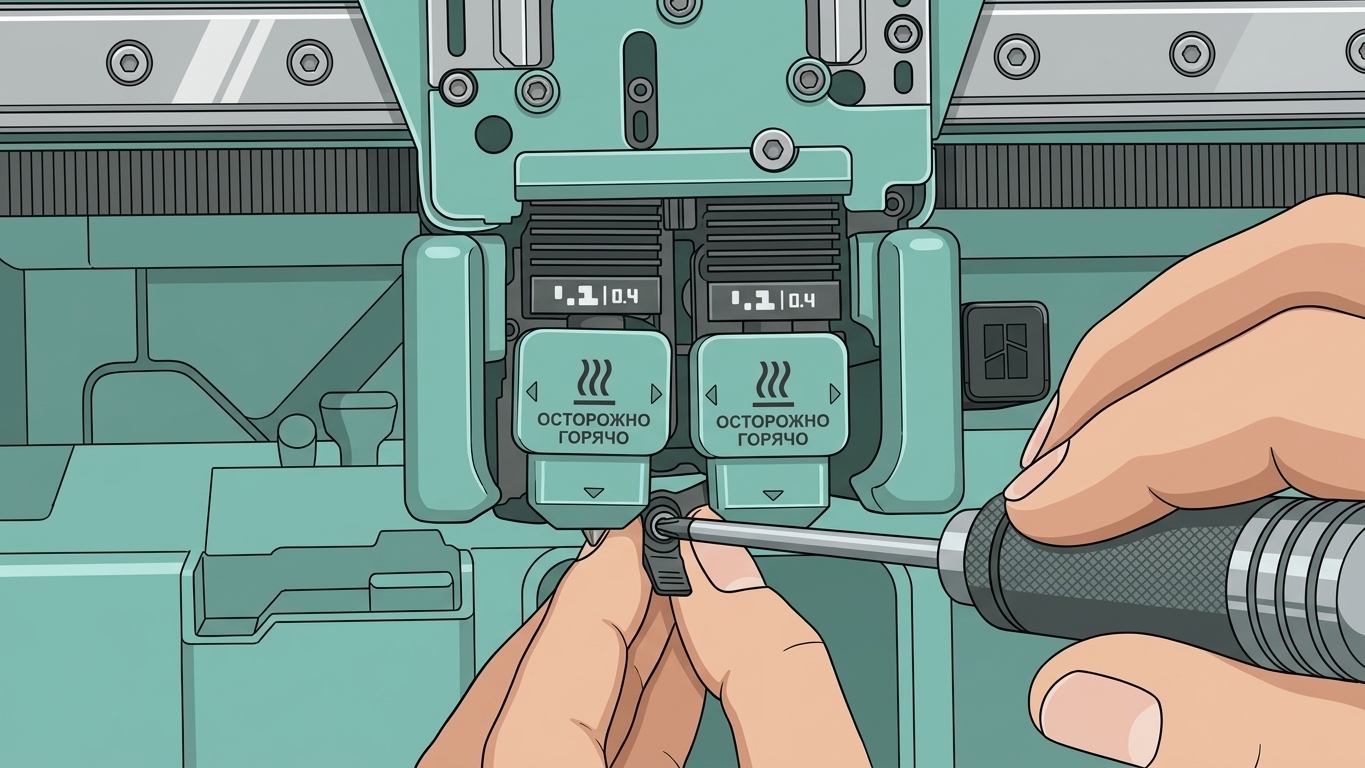

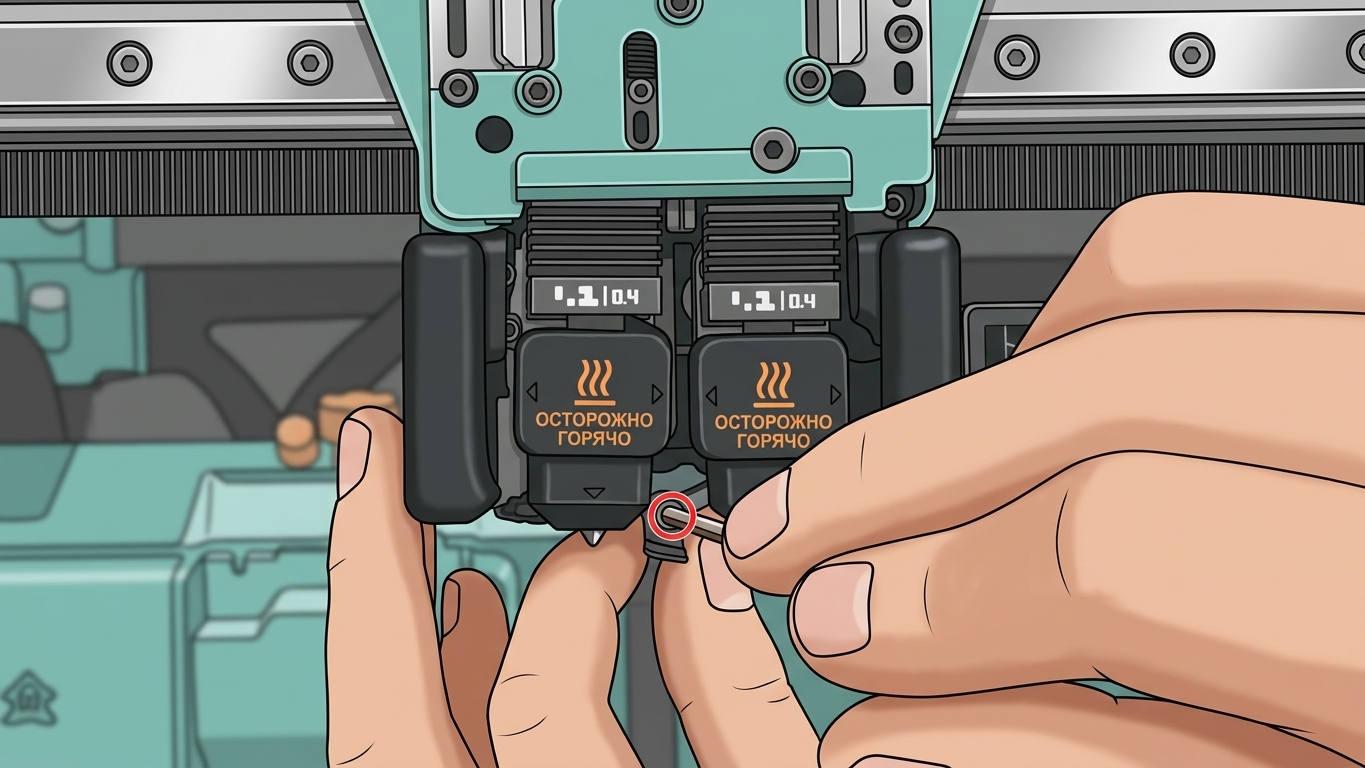

Переместите рычаг блокиратора потока в среднее положение, затем открутите винт A(M2.5x8x3), чтобы снять блокиратор сопла.
Шаг 4. Замена блокиратора потока

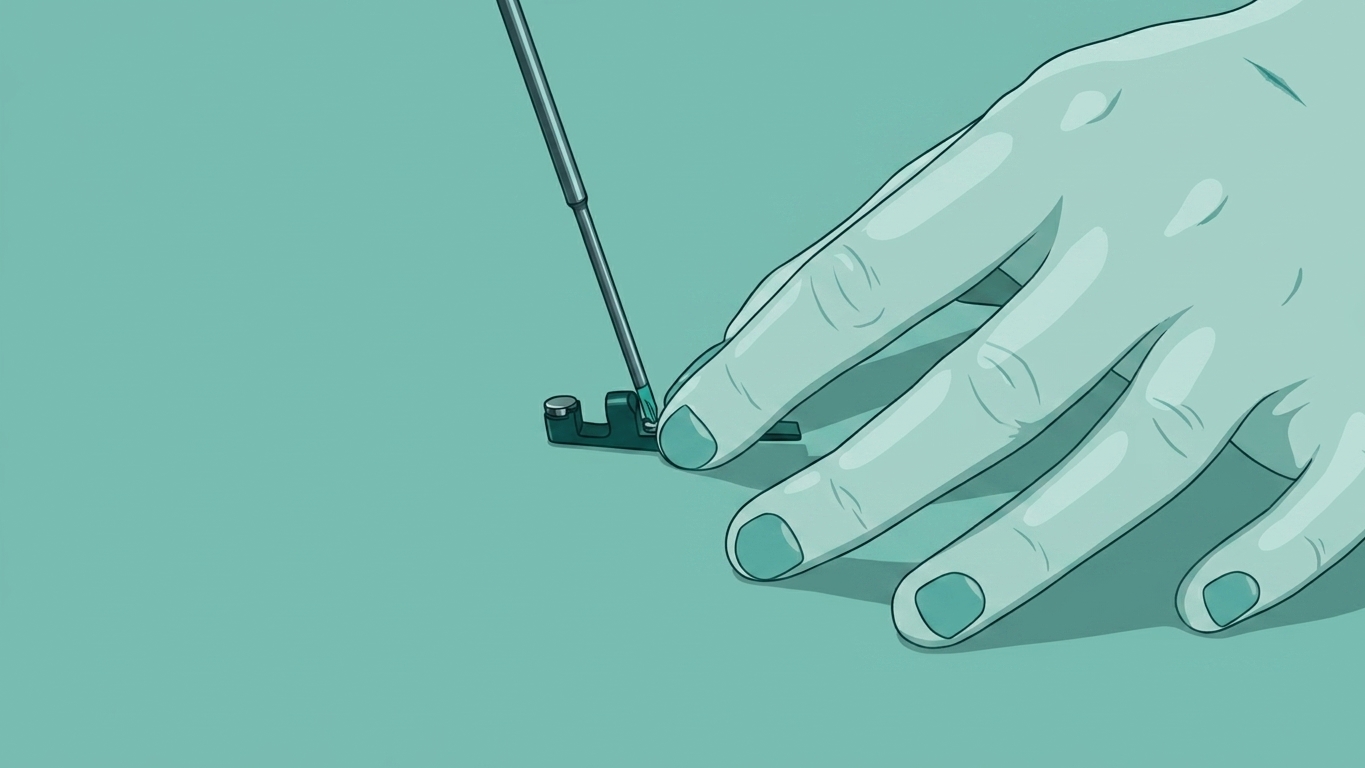

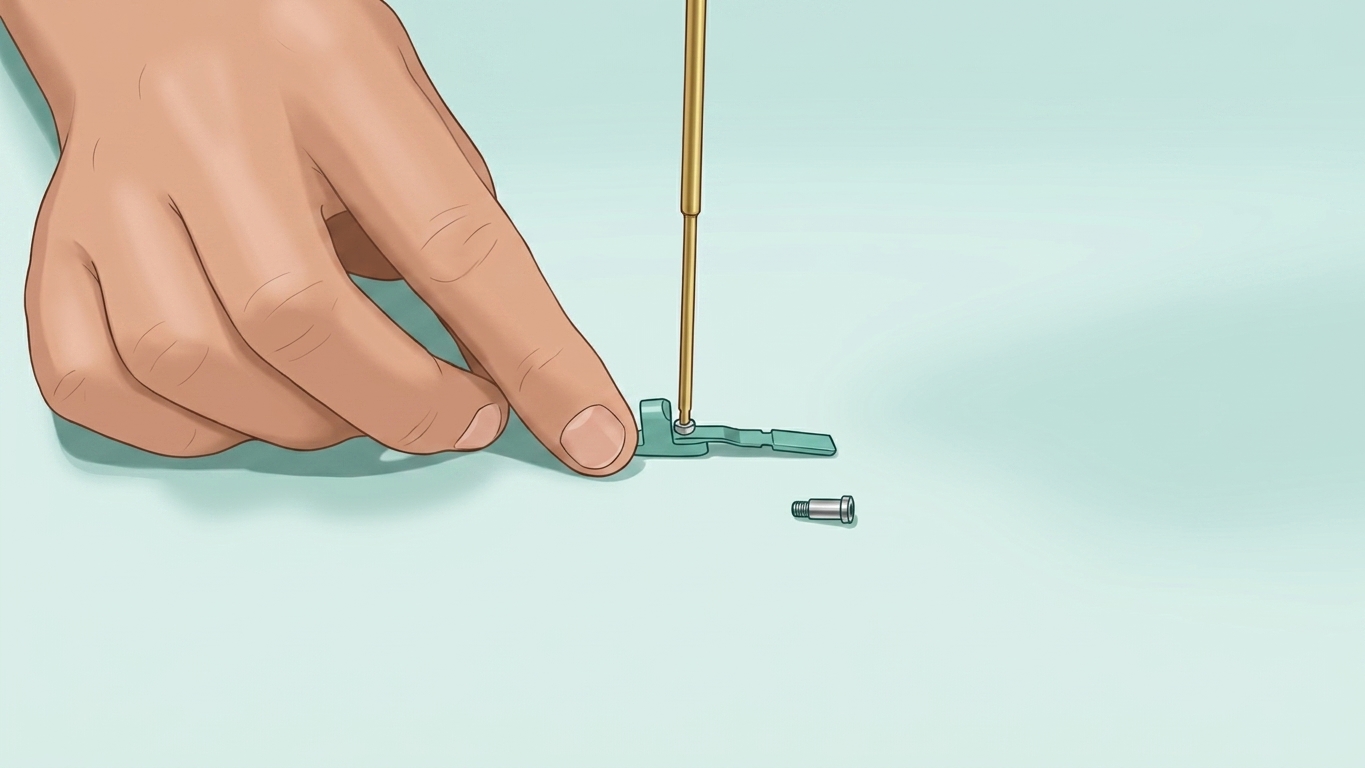

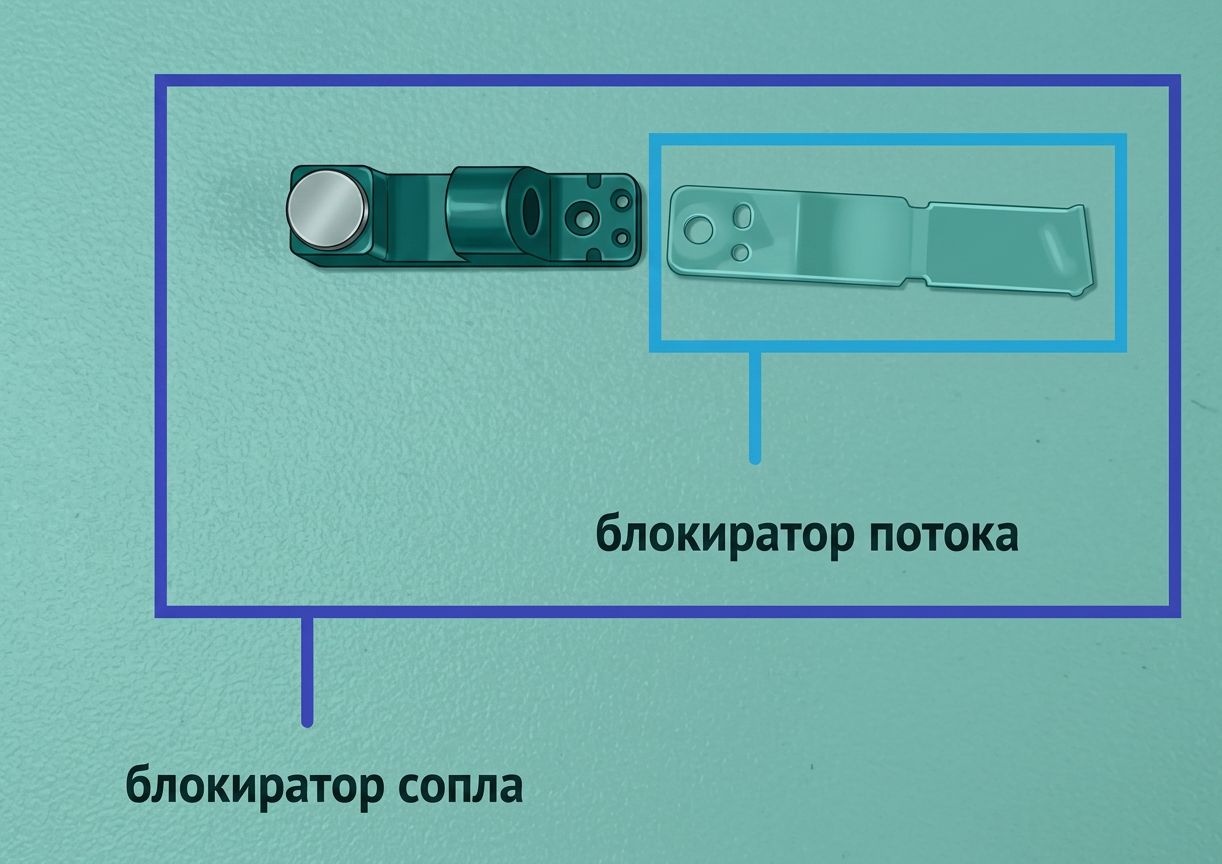

Снимите винт A(M2.5x8x3). Вы можете использовать шестигранный ключ для помощи в снятии. Затем открутите винт B(M1.6x2), чтобы отдельно снять блокиратор потока.

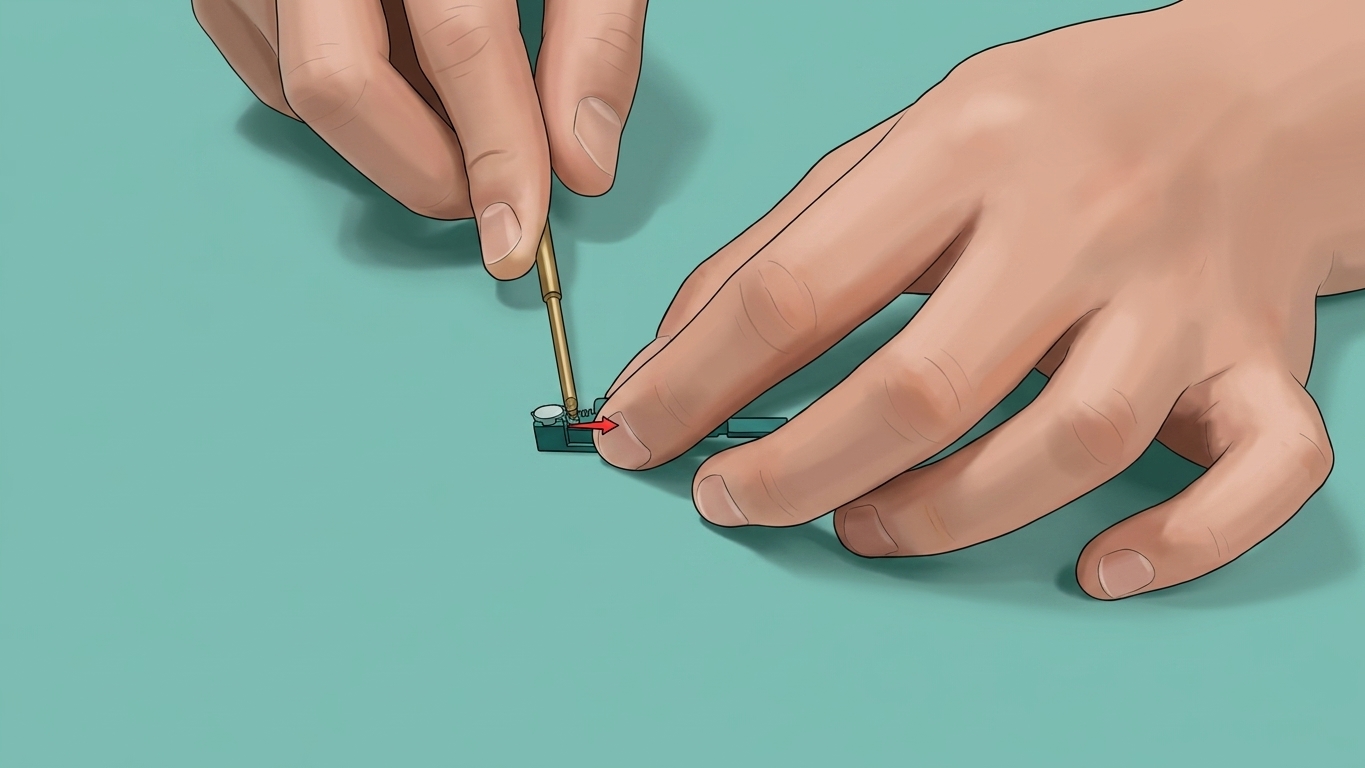

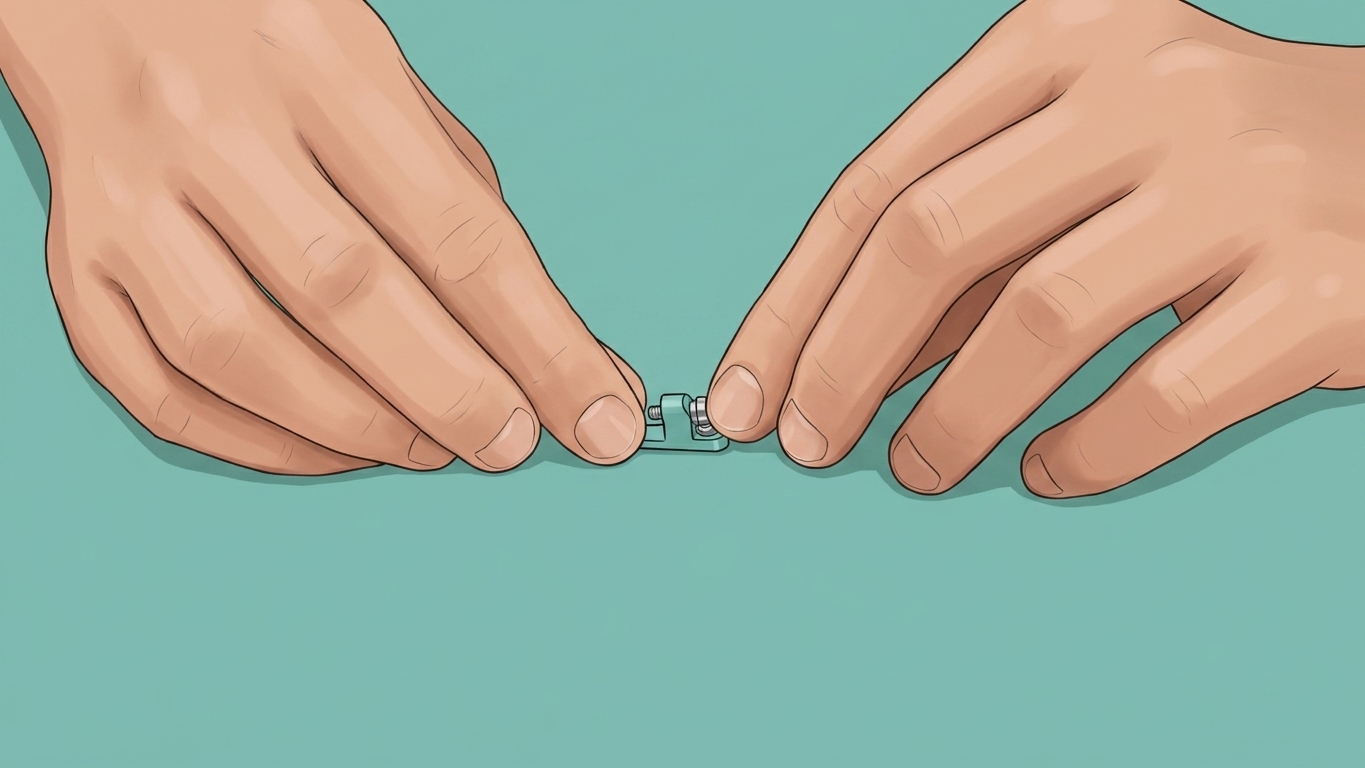

Замените новый блокиратор потока. Совместите отверстие для винта на блокираторе потока с отверстием для винта на основании, затем затяните винт B(M1.6x2) и переустановите винт A(M2.5x8x3).
Шаг 5. Установка блокиратора сопла

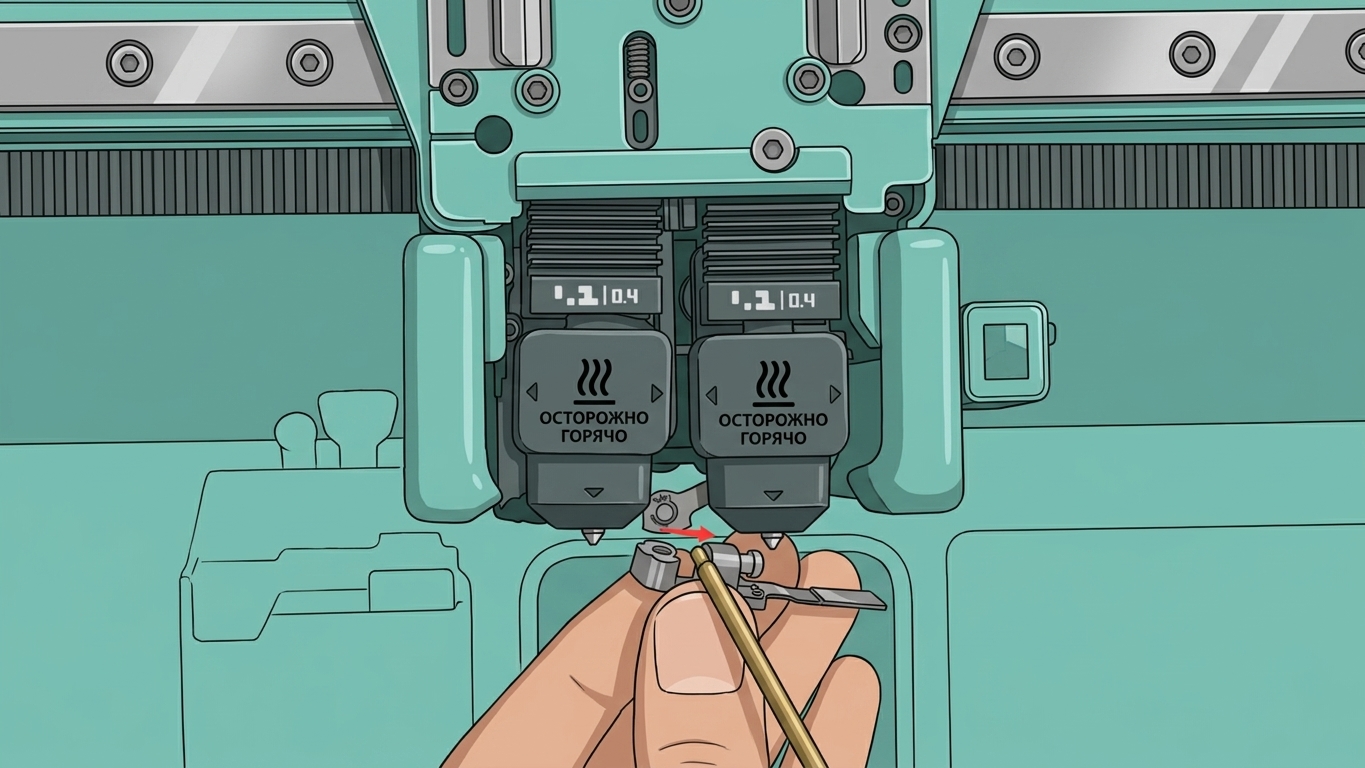

Перед установкой слегка сдвиньте винт A вправо, чтобы предотвратить его препятствие пути блокиратора сопла, затем затяните винт.

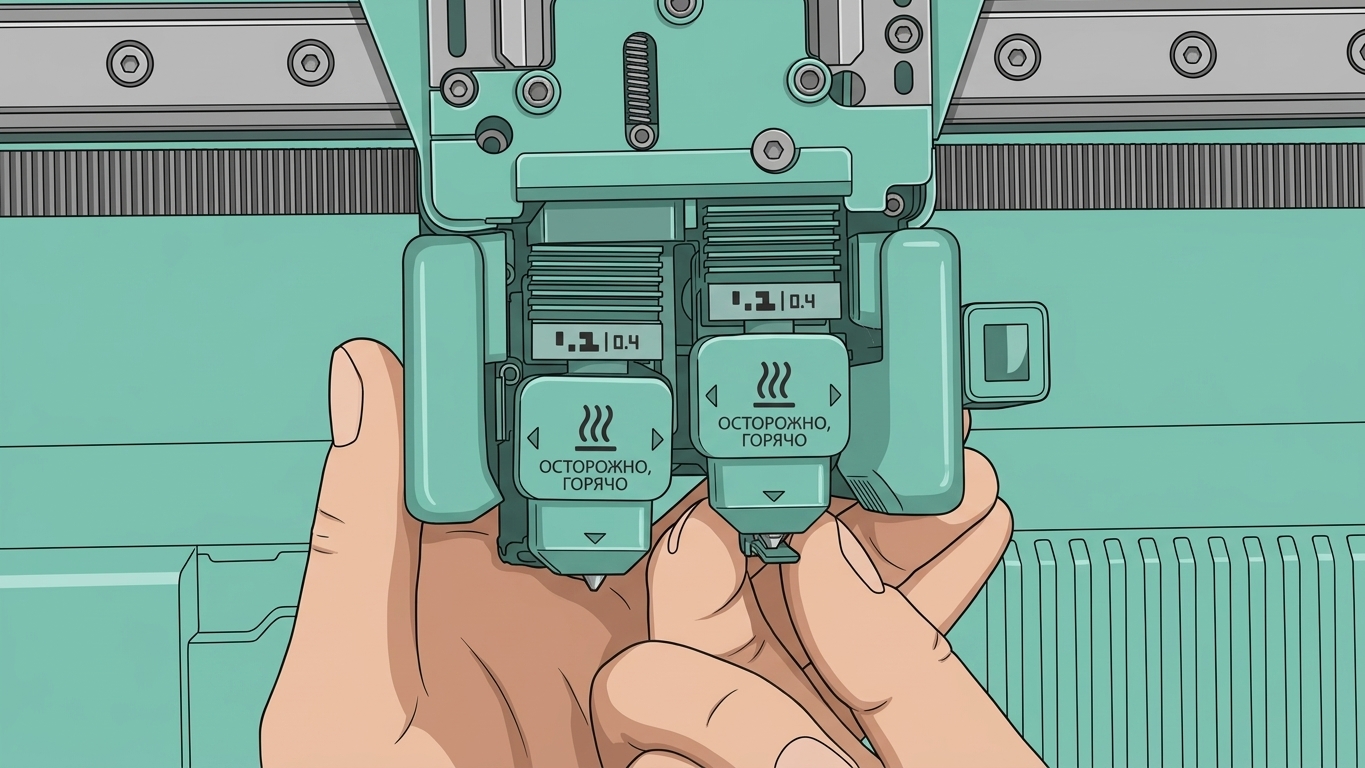

После замены вручную переместите рычаг блокиратора потока, чтобы подтвердить, может ли он эффективно закрывать левое и правое сопла.
