filament-cutter-lever">Резак для филамента и рычаг резака для филамента
Рычаг резака для филамента — это рычаг или ручка на инструментальной головке с установленным лезвием, используемая для обрезки загруженного филамента непосредственно над хотендом, чтобы извлечь старый филамент и загрузить новый.
Когда использовать это руководство
- Сам рычаг резака физически поврежден

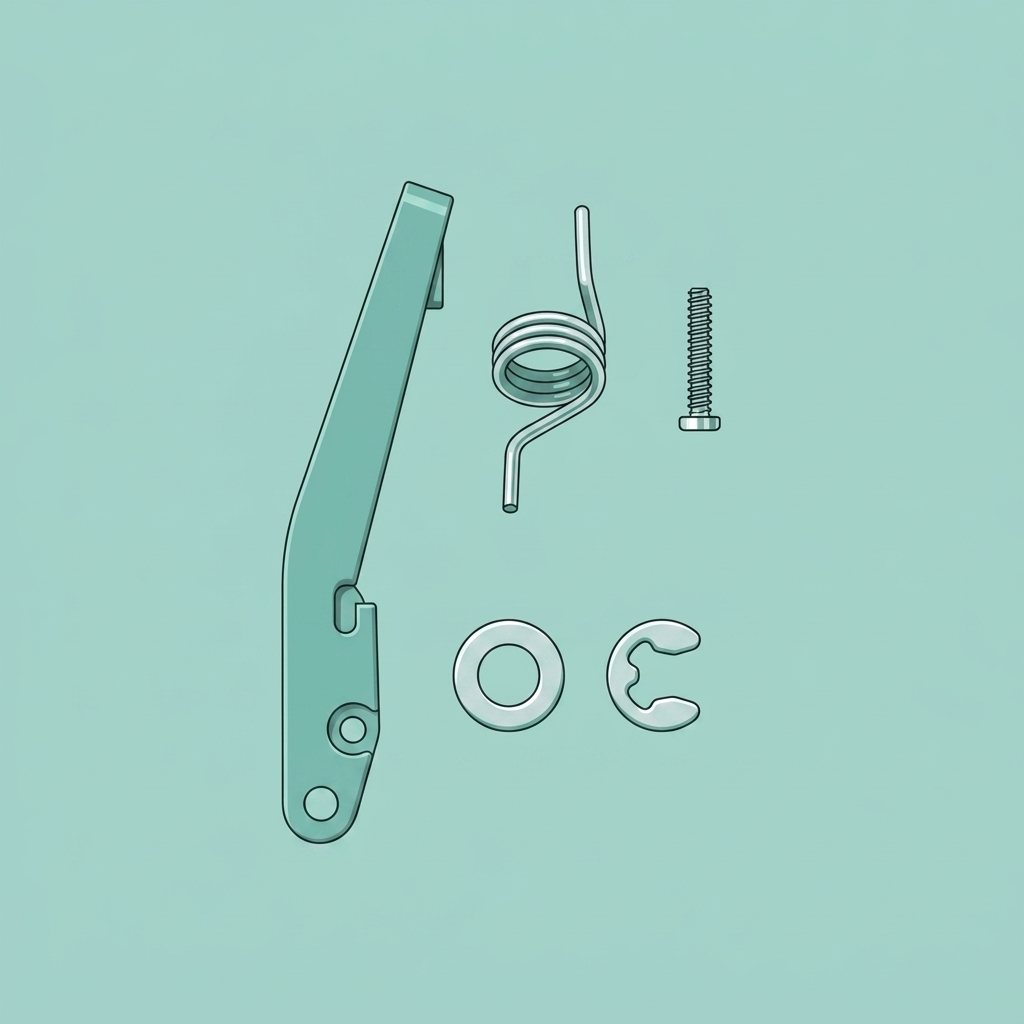

Необходимые инструменты и материалы
- Рычаг резака для филамента
- Шестигранный ключ H2.0
- Пинцет
Предупреждение о безопасности
ВАЖНО!
Всегдавыключайте и отключайте питаниена принтере перед выполнением работ по техническому обслуживанию. Несоблюдение этого означает, что существуетриск поражения электрическим током, короткого замыкания и поврежденияпринтера или окружающей области.
Когда задача технического обслуживания требует включения принтера, используйтеизолированные перчаткидля безопасности и проявляйте особую осторожностьне защемлять, не повреждать и не оказывать давление налюбые открытые провода, разъемы или платы. Кроме того, сопло может быть очень горячим, поэтому никогда не касайтесь его открытой кожей.
Если у вас возникли вопросы или опасения, связанные с вышеизложенным или шагами в этом руководстве, пожалуйста,откройте новую заявку на нашей странице поддержкидля получения помощи.
Осторожно!
Лезвие, прикрепленное к рычагу резака для филамента, очень острое. Обратите внимание на его положение и будьте осторожны, чтобы не коснуться его при обращении с рычагом.
Снятие рычага резака
Шаг 1: Откройте переднюю крышку инструментальной головки
Откройте крышку инструментальной головки, зажав её с боков в нижней части и потянув. Поместите крышку филамента сверху на инструментальную головку и уберите в сторону, стараясь не тянуть за провода, которые всё ещё подключены.

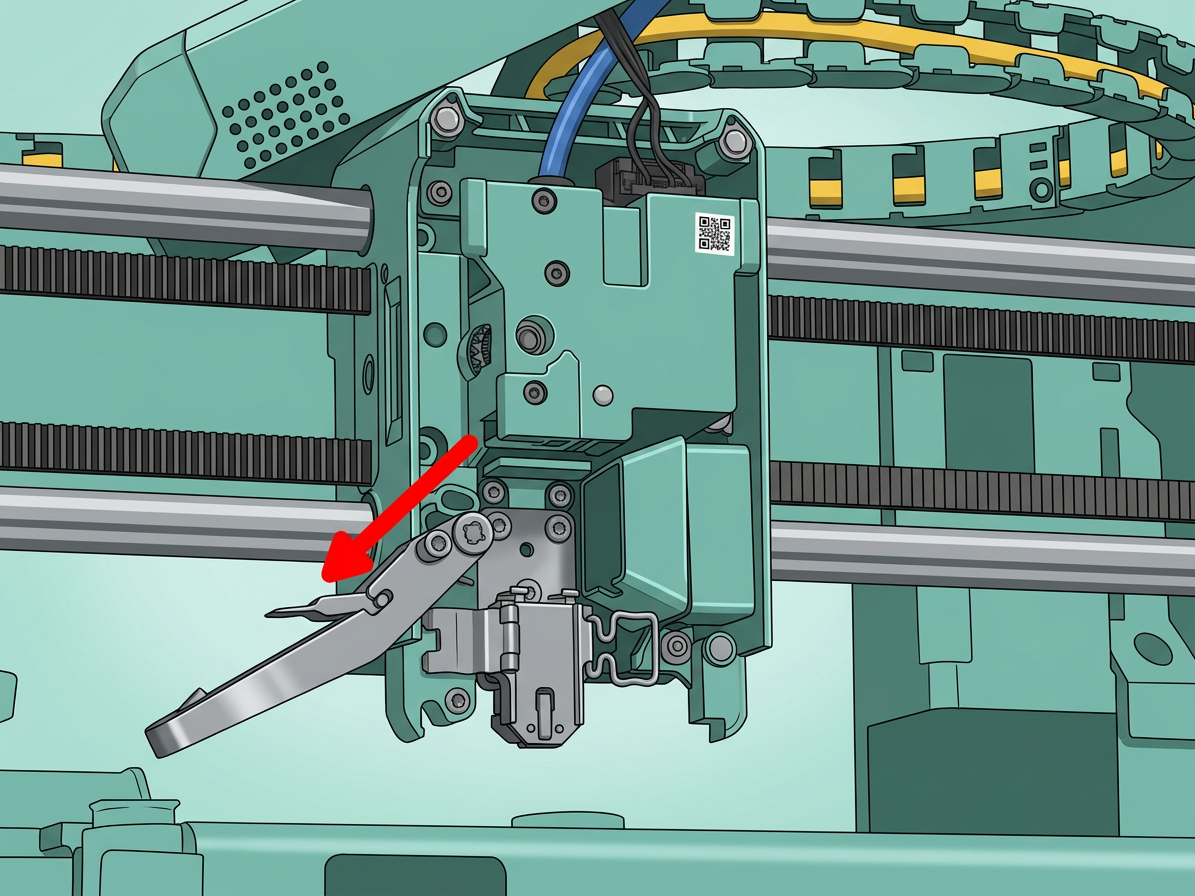

Шаг 2: Освободите рычаг резака
Слегка нажмите на рычаг резака для филамента одной рукой, пока откручиваете фиксирующий винт шестигранным ключом H2.0.
Как только винт будет достаточно ослаблен, полностью поверните резак для филамента в сторону от инструментальной головки.
Шаг 3: Снимите лезвие резака
Снимите резак с рычага с помощью пинцета, очень осторожно, чтобы не касаться острого лезвия резака. Резак следует переместить влево, чтобы его штифты вышли из открытой стороны пазов для его освобождения.
Шаг 4: Снимите рычаг резака
Круглый фиксирующий зажим может внезапно выскочить во время снятия, поэтому будьте готовы к освобождению зажима.
Используйте инструмент, чтобы аккуратно сдвинуть круглый фиксирующий зажим с штифта рычага филамента. Убедитесь, что у вас есть надежный захват зажима рукой или пинцетом и вытащите его до конца.
Снимите шайбу и вытяните рычаг резака филамента из его штифта. Снимите или иным образом сохраните радиальную пружину, которая остается на штифте рычага филамента.
Установка рычага резака
Шаг 1: Установите рычаг резака и зажим
Разместите радиальную пружину на штифте резака филамента в ориентации, показанной на первой панели изображения ниже. Поместите сменный рычаг резака на штифт, затем шайбу, затем замените зажим на штифт, чтобы удерживать всё на месте.
Шаг 2: Установите лезвие резака
Держа рычаг резака одной рукой, установите лезвие резака с помощью пинцета, поместив его штифты в открытый конец пазов на рычаге.
Поверните рычаг резака филамента (с ослабленным и отведенным в сторону фиксирующим винтом) вверх на место, убедившись, что лезвие резака вставлено в свой паз.
Затяните винт на рычаге резака с помощью шестигранного ключа H2.0.
Шаг 3: Закройте переднюю крышку инструментальной головки
Верните переднюю крышку инструментальной головки на место, позволяя магнитам притянуть её в правильное положение.
Проверка функциональности
Убедитесь, что рычаг резака филамента может быть полностью нажат в сторону пути филамента и полностью возвращается самостоятельно.
