Руководство по замене двухэкструдерного блока для H2C

Блок двойного экструдера

Экструдер отвечает за подачу филамента с катушки в хотенд. После нагрева и плавления филамента в хотенде он выдавливается через сопло для формирования напечатанной модели.

Запасные части для компонентов экструдера включают следующее:

• Блок экструдера (включая экструзионный мотор) * 1

• Винты BT2.6x8 * 2

• Винты M2.5x8 * 4

Когда использовать это руководство

• Экструдер поврежден
• Неисправность экструзионного мотора

Необходимые инструменты и материалы

• Новый блок экструдера
• Шестигранный ключ H2.0
• Пинцет

Предупреждение о безопасности

Критически важно отключить принтер от питания перед выполнением любых работ по обслуживанию, включая работы с электроникой принтера и проводами головки инструмента. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности. Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер включен. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем. Поэтому критически важно выключить принтер и отключить его от источника питания перед выполнением любого обслуживания. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений относительно следования этому руководству, откройте новый тикет на нашей Странице поддержки, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.

Видео-инструкция

Снятие старого блока двойного экструдера

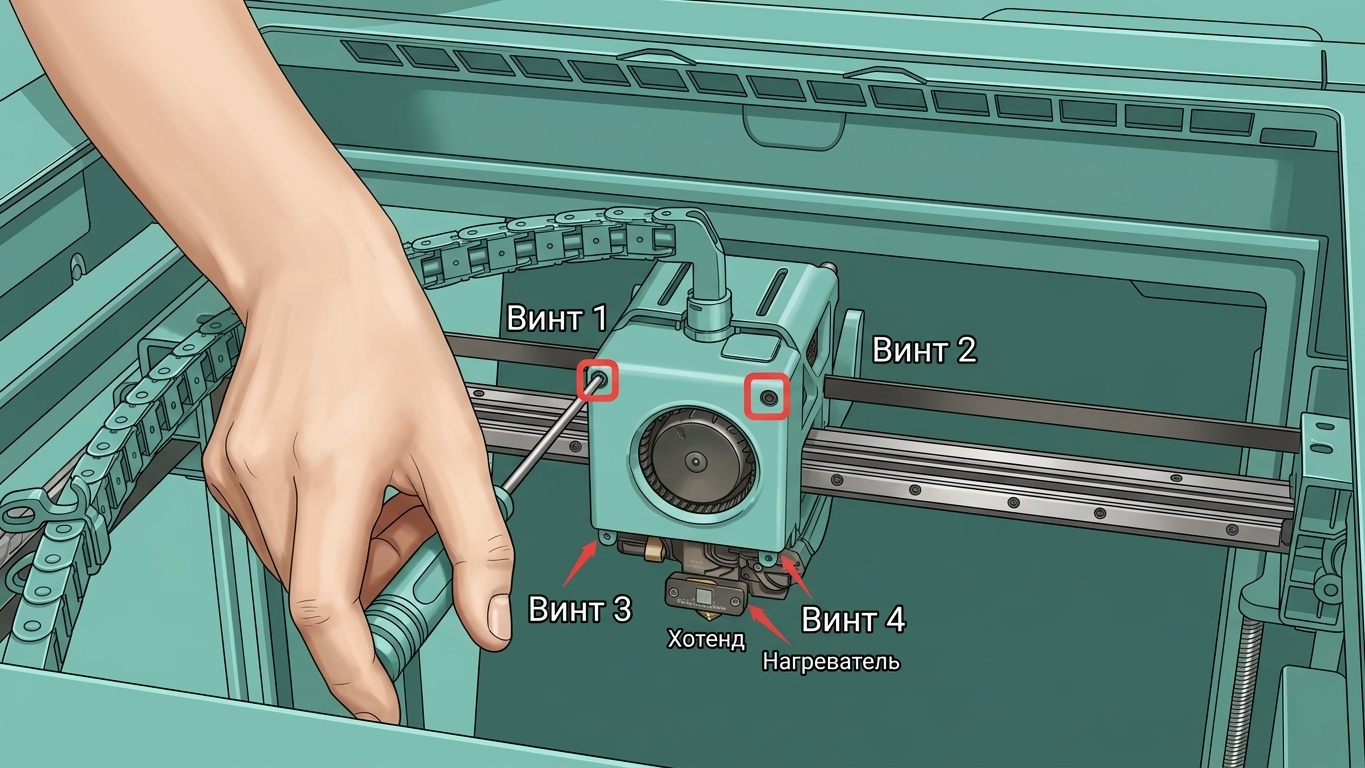

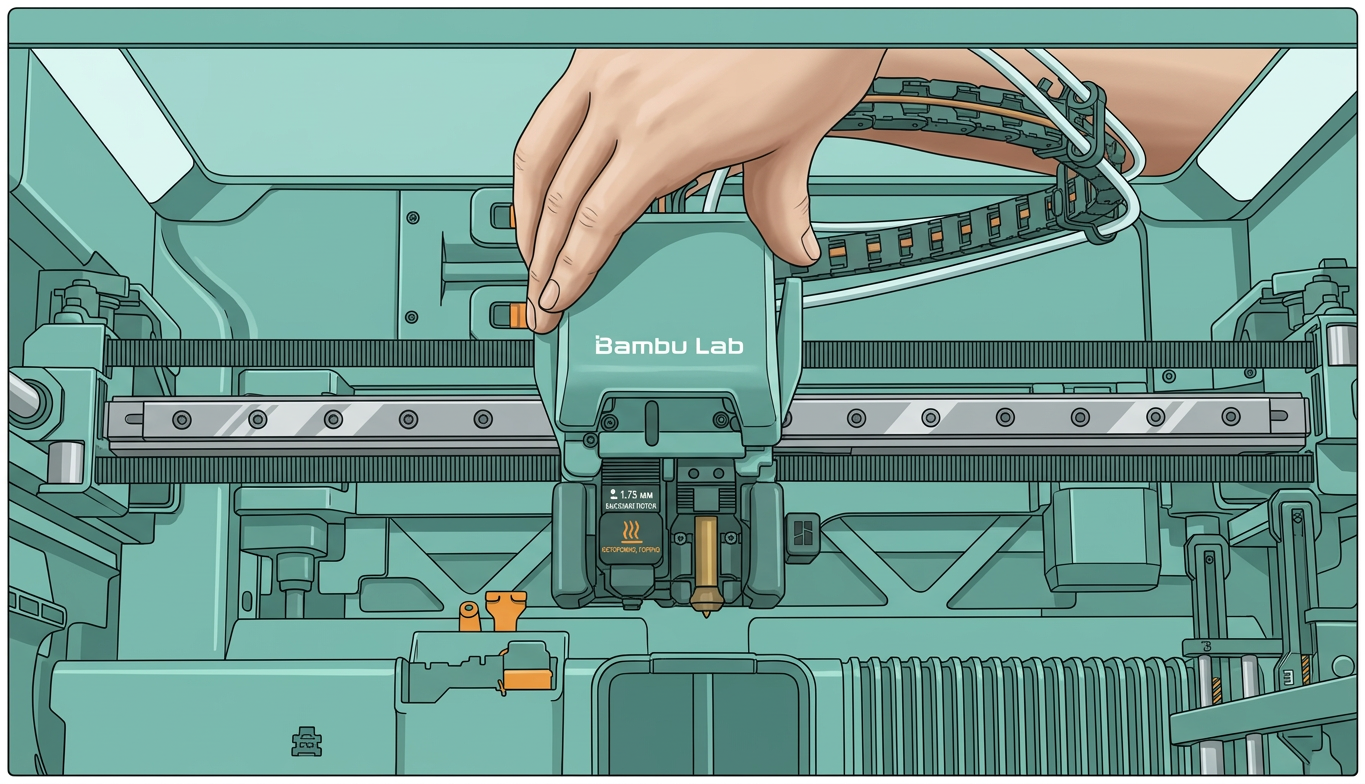

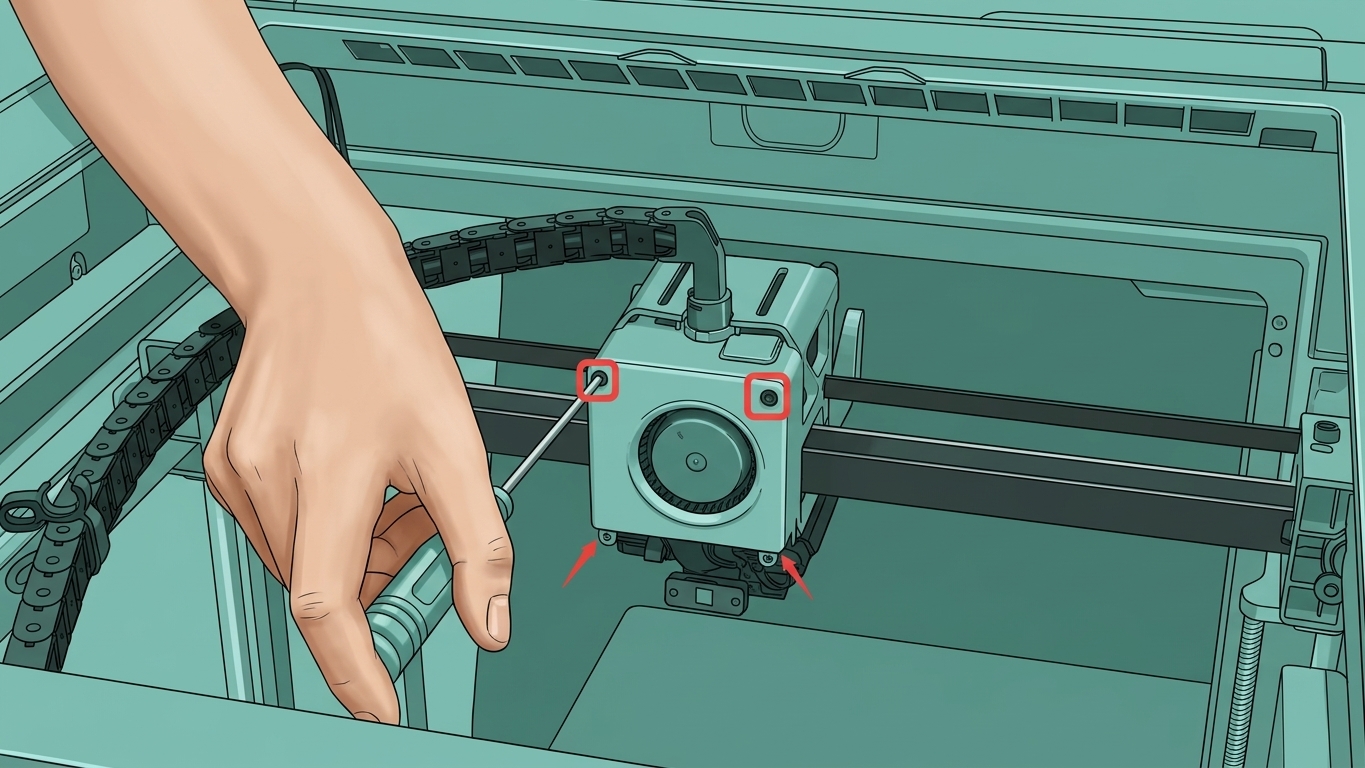

toolhead-enhanced-cooling-fan">Шаг 1: Снятие усиленного вентилятора охлаждения головки инструмента

Для подробных шагов обратитесь к wiki: Шаги по замене усиленного вентилятора охлаждения головки инструмента.

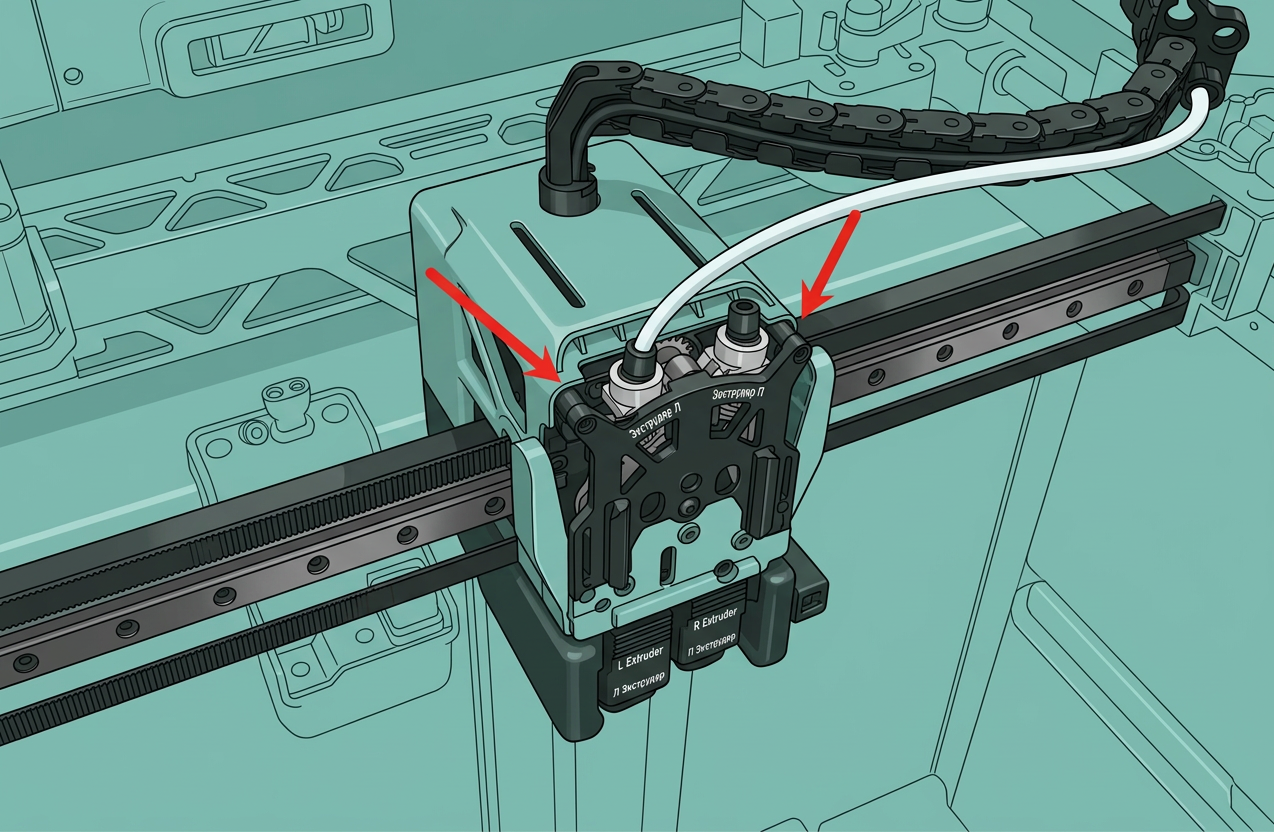

Шаг 2: Снятие PTFE-трубки над головкой инструмента

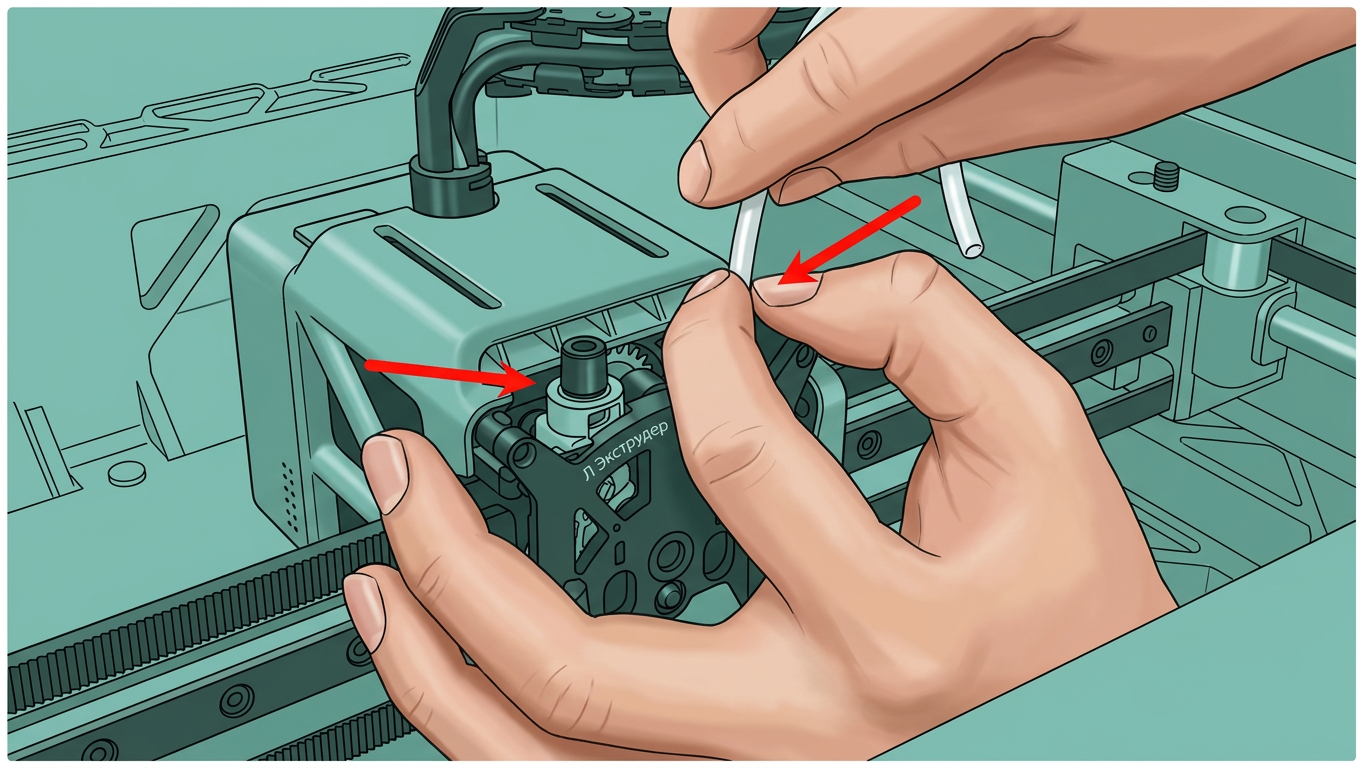

Равномерно нажмите на черные внешние кольца, чтобы разблокировать два пневматических разъема над экструдером, затем снимите трубку PTFE.

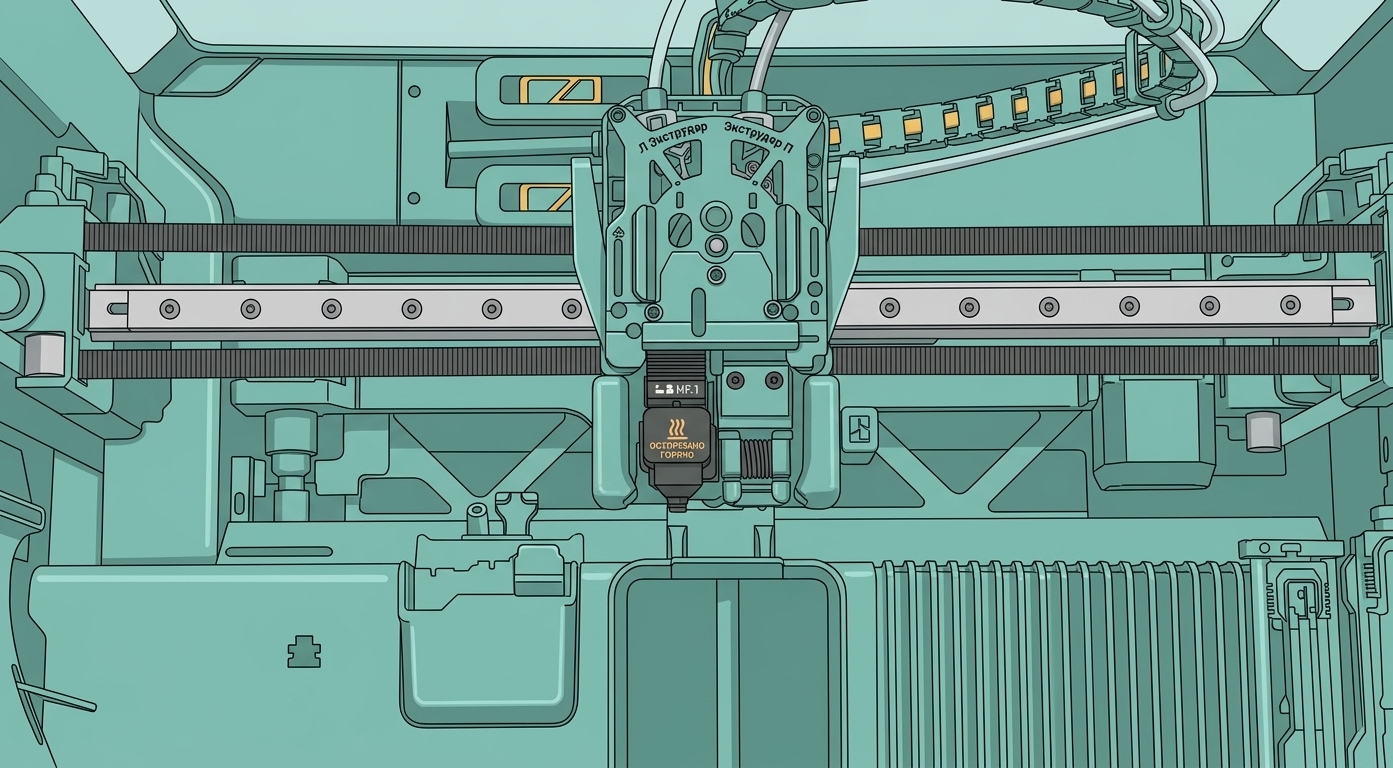

Шаг 3: Снимите левый и правый хотенды

Левое сопло: Снимите силиконовый чехол, откройте фиксирующий зажим и извлеките узел сопла.

Правое сопло: Тяните ручку вправо, чтобы разблокировать и снять узел сопла.

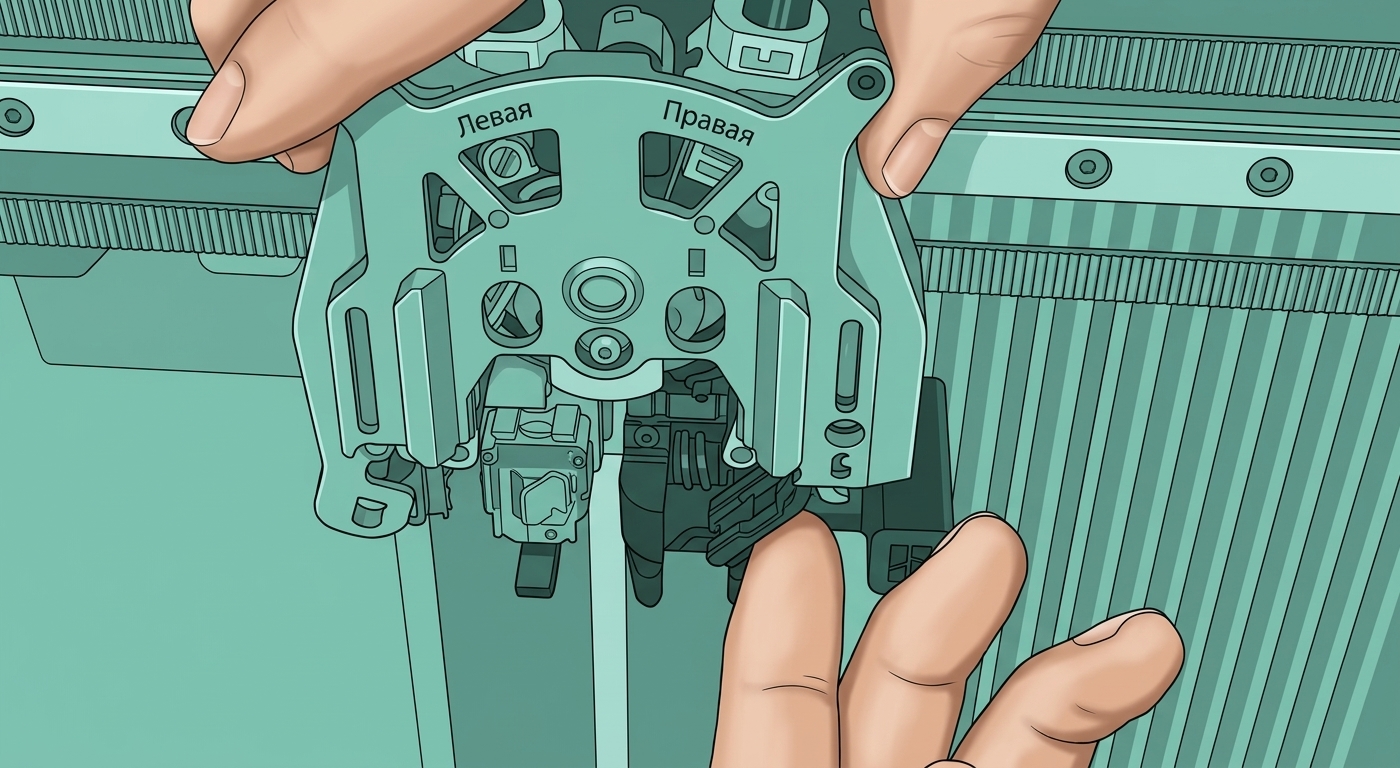

Шаг 4: Снимите узел направляющей филамента экструдера

Используйте пальцы, чтобы надавить на черный разъем сопла снизу, одновременно слегка нажимая на ручку левого резака, чтобы освободить его из паза рядом с винтом резака.

Для подробных шагов замены обратитесь к вики: Шаги замены направляющей филамента экструдера H2C.

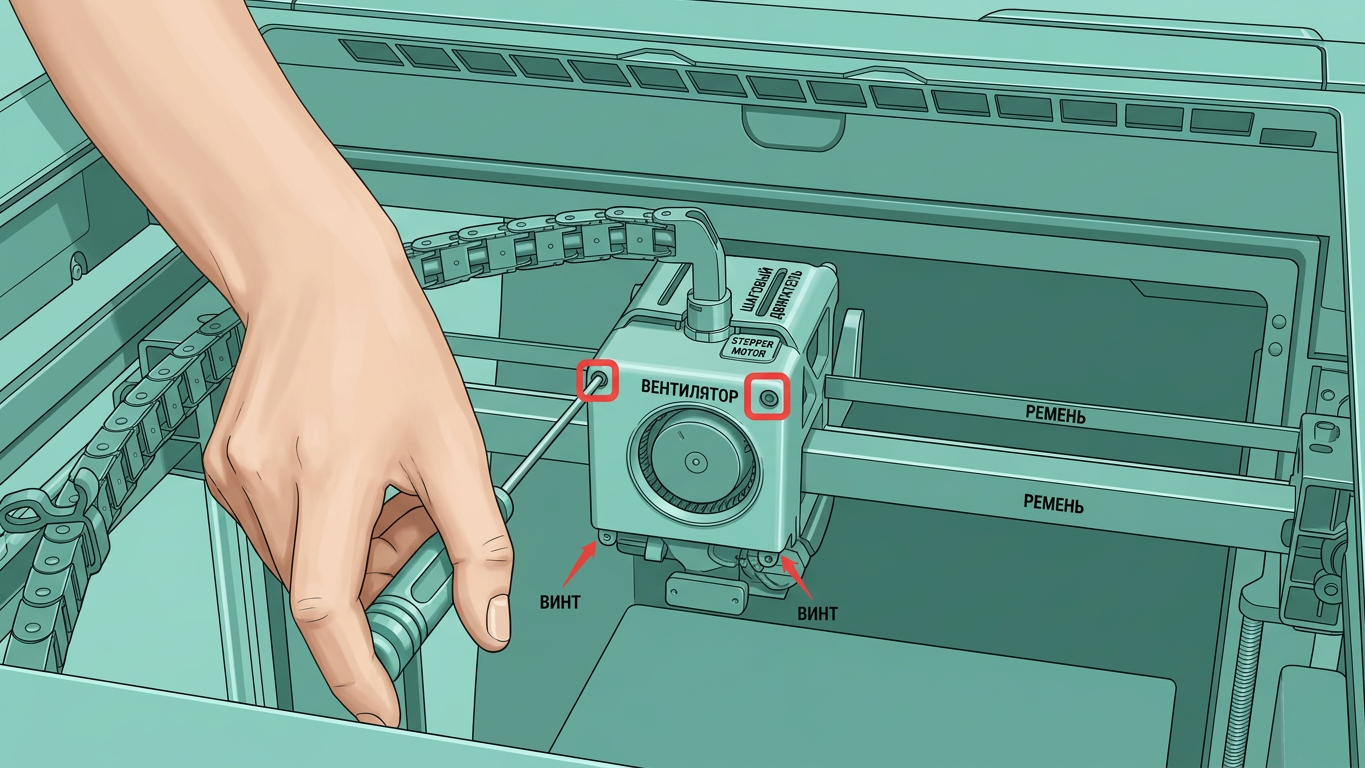

Шаг 5: Снимите воздуховод и вентилятор охлаждения

Для подробных шагов обратитесь к этой Вики: Замена вентилятора охлаждения H2C.

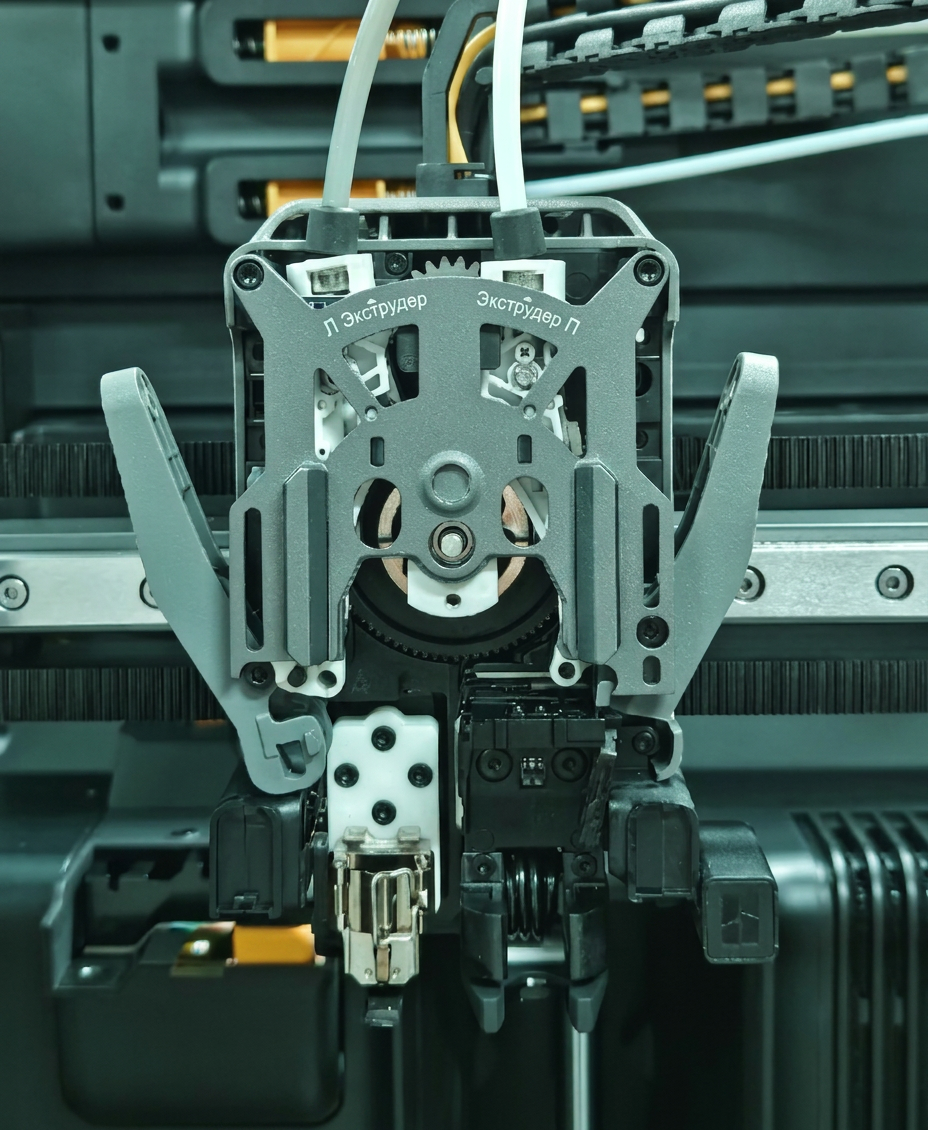

Шаг 6: Снимите компоненты экструдера

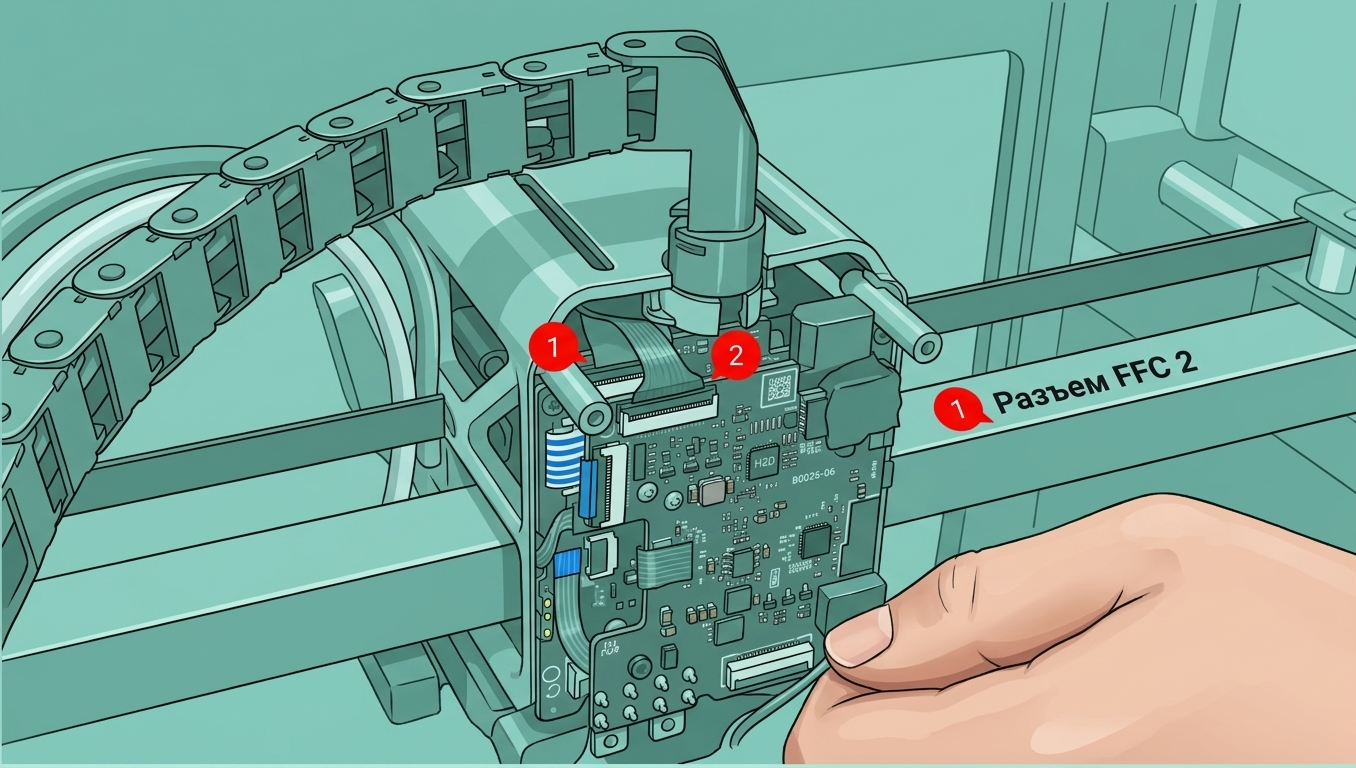

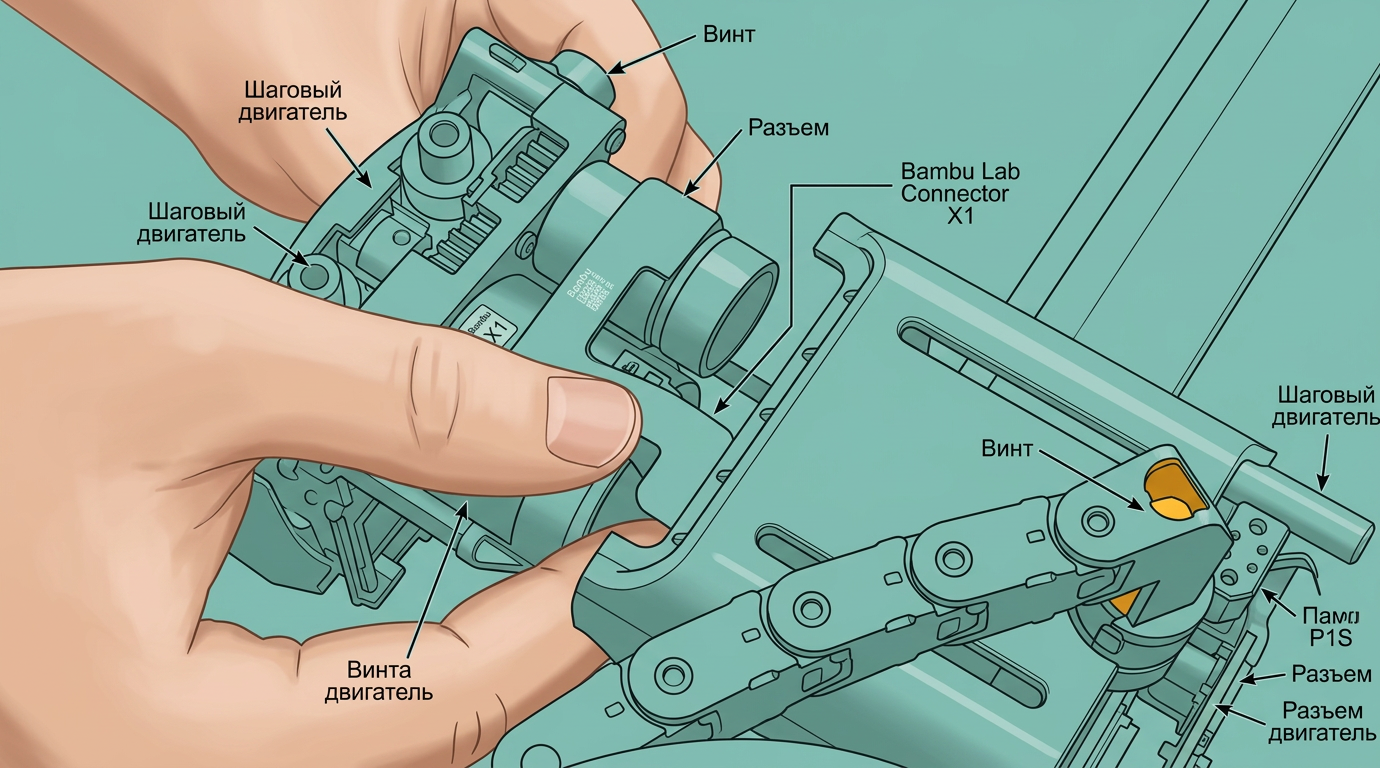

Сначала освободите зажим на кабеле подключения переключающего мотора ② и отсоедините его. Затем, удерживая кабель переключающего мотора пальцами, освободите зажим на кабеле подключения мотора экструзии ① и также отсоедините его.

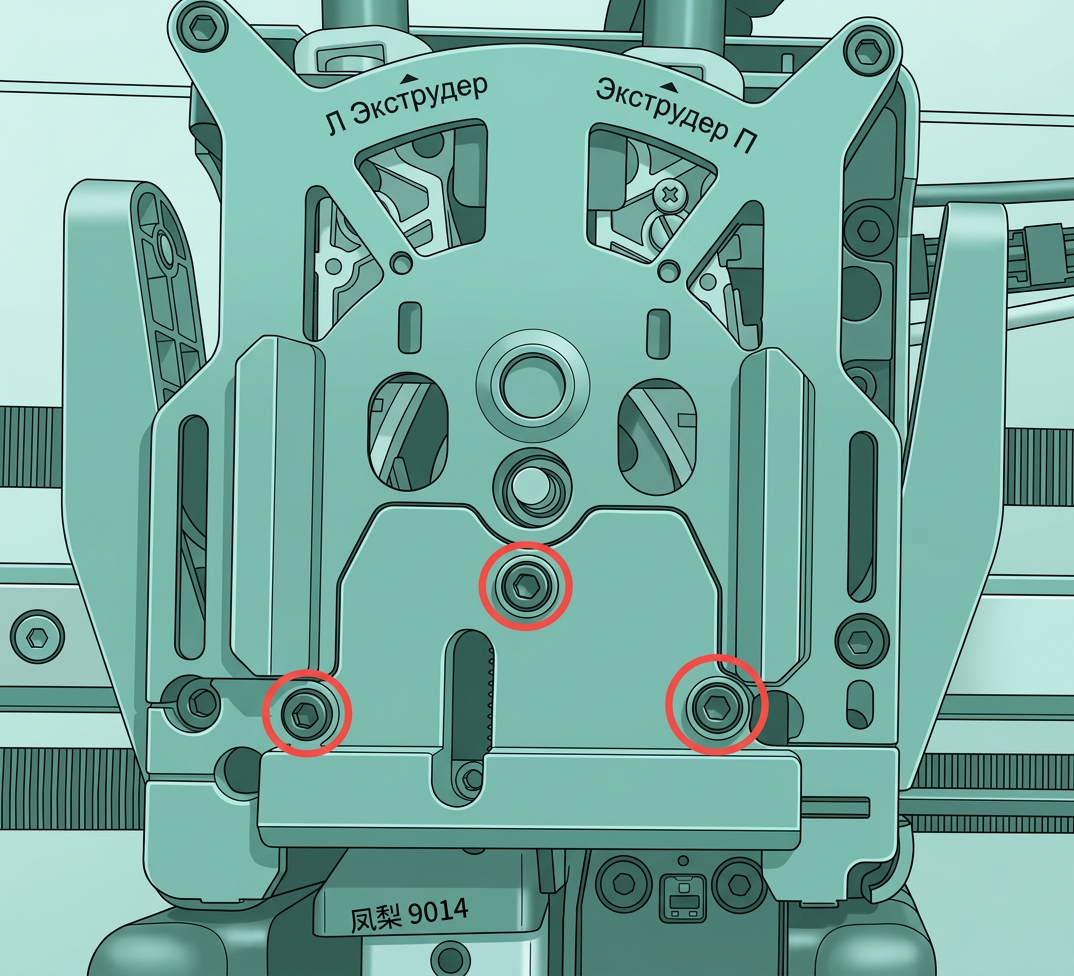

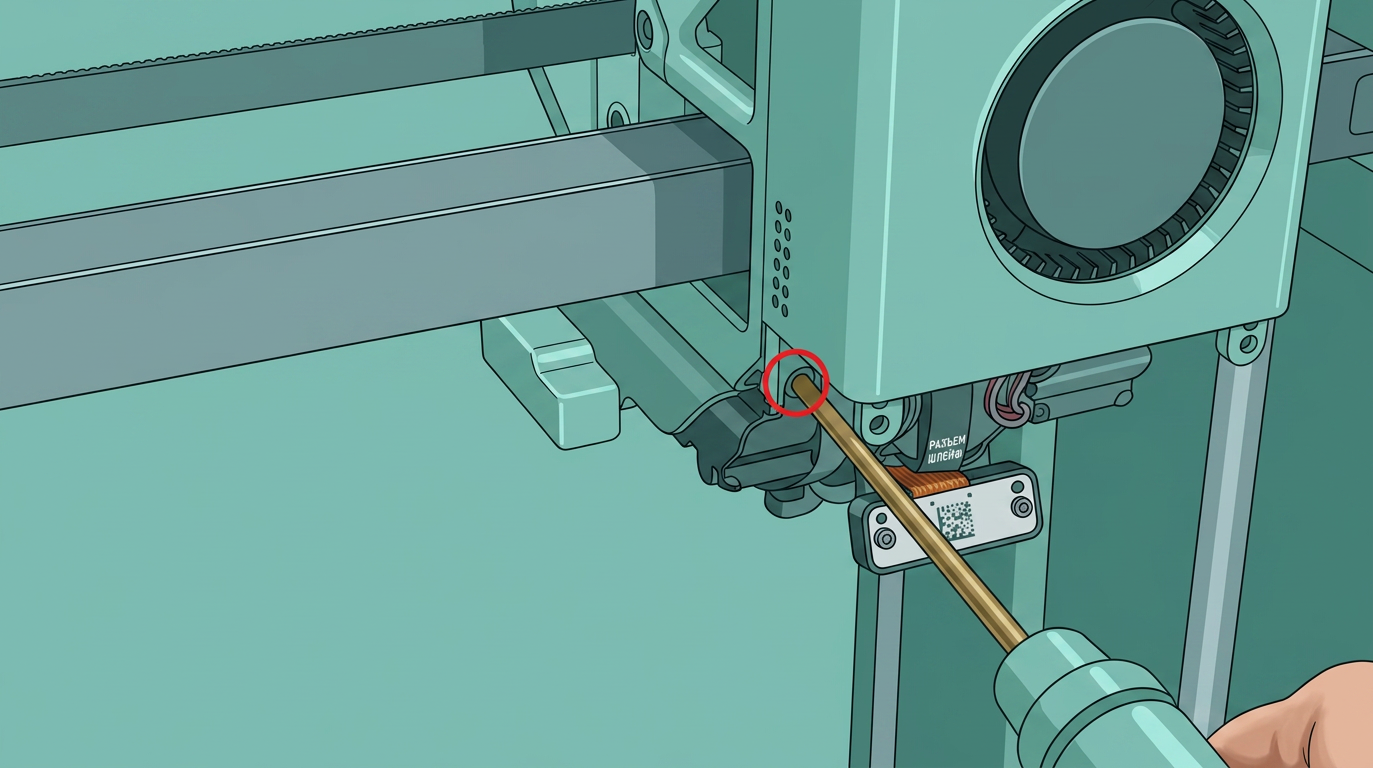

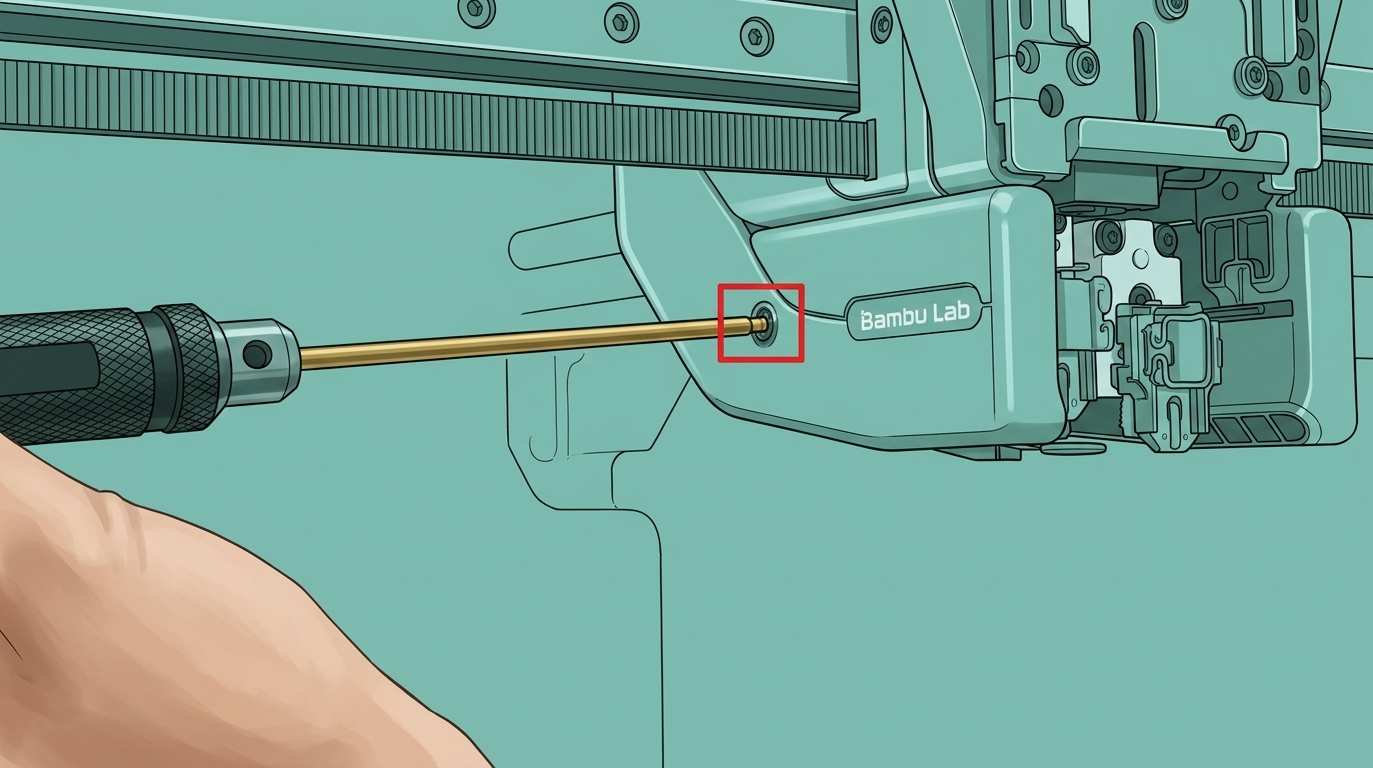

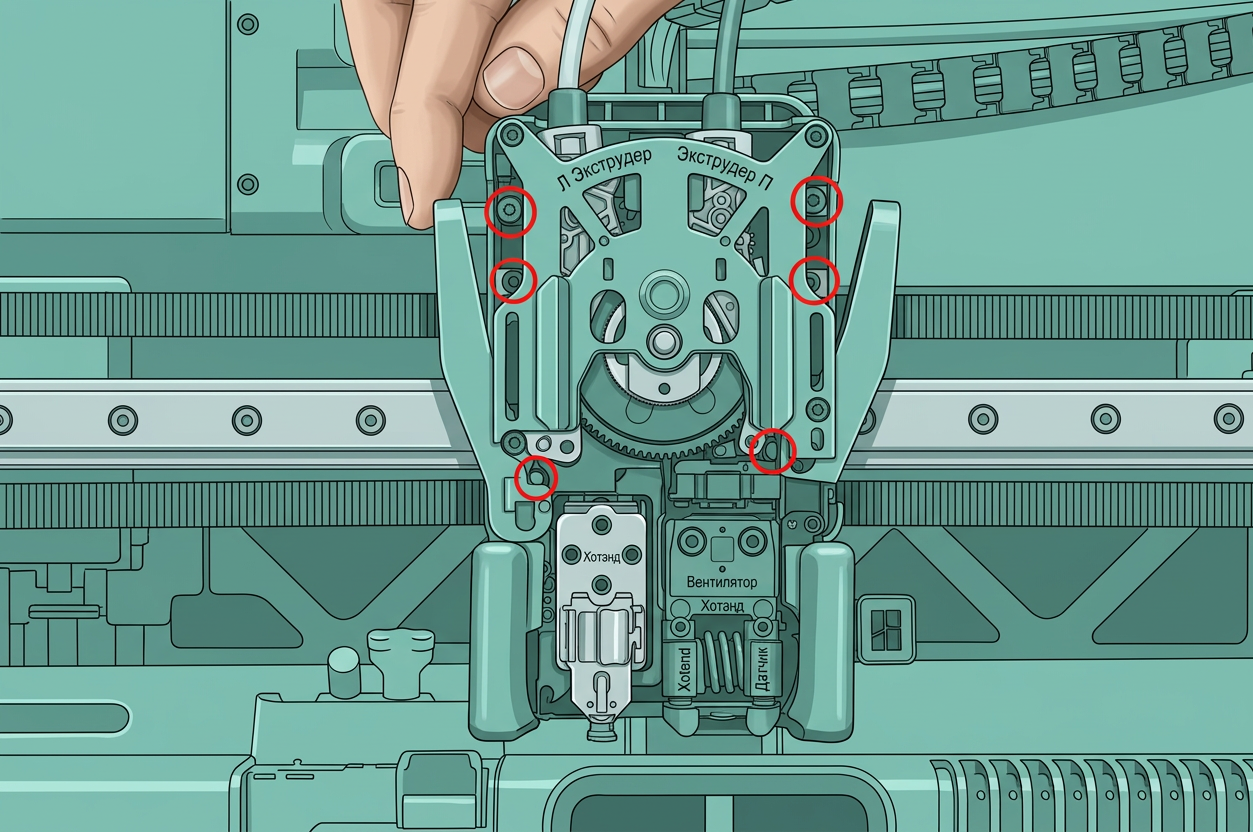

Используйте шестигранный ключ 2.0 для снятия шести крепежных винтов (верхние два — BT2.6×8 × 2, остальные четыре — M2.5×8 × 2). При снятии двух винтов внизу интерфейса быстрой смены инструмента крепко удерживайте ключ на месте перед их ослаблением.

Поскольку два винта внизу быстрой направляющей расположены довольно глубоко, они могут упасть рядом с резаком и направляющей передней крышки после полного ослабления. Если это произойдет, вы можете снять узел экструдера и аккуратно потрясти его, чтобы извлечь застрявшие два винта.

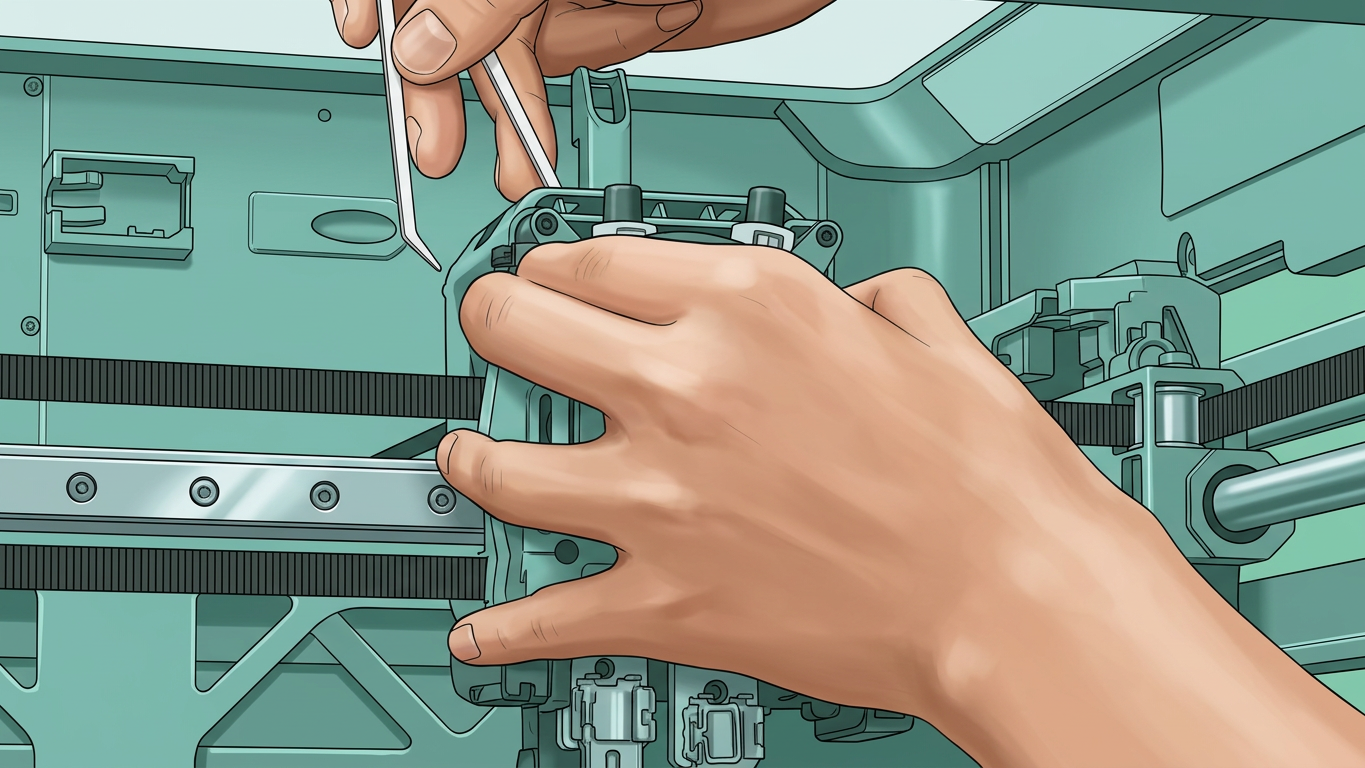

При снятии узла экструдера используйте пинцет, чтобы выпрямить внутренние соединительные провода через зазор над головкой инструмента. Это предотвратит изгиб проводов и затруднение снятия узла экструдера.

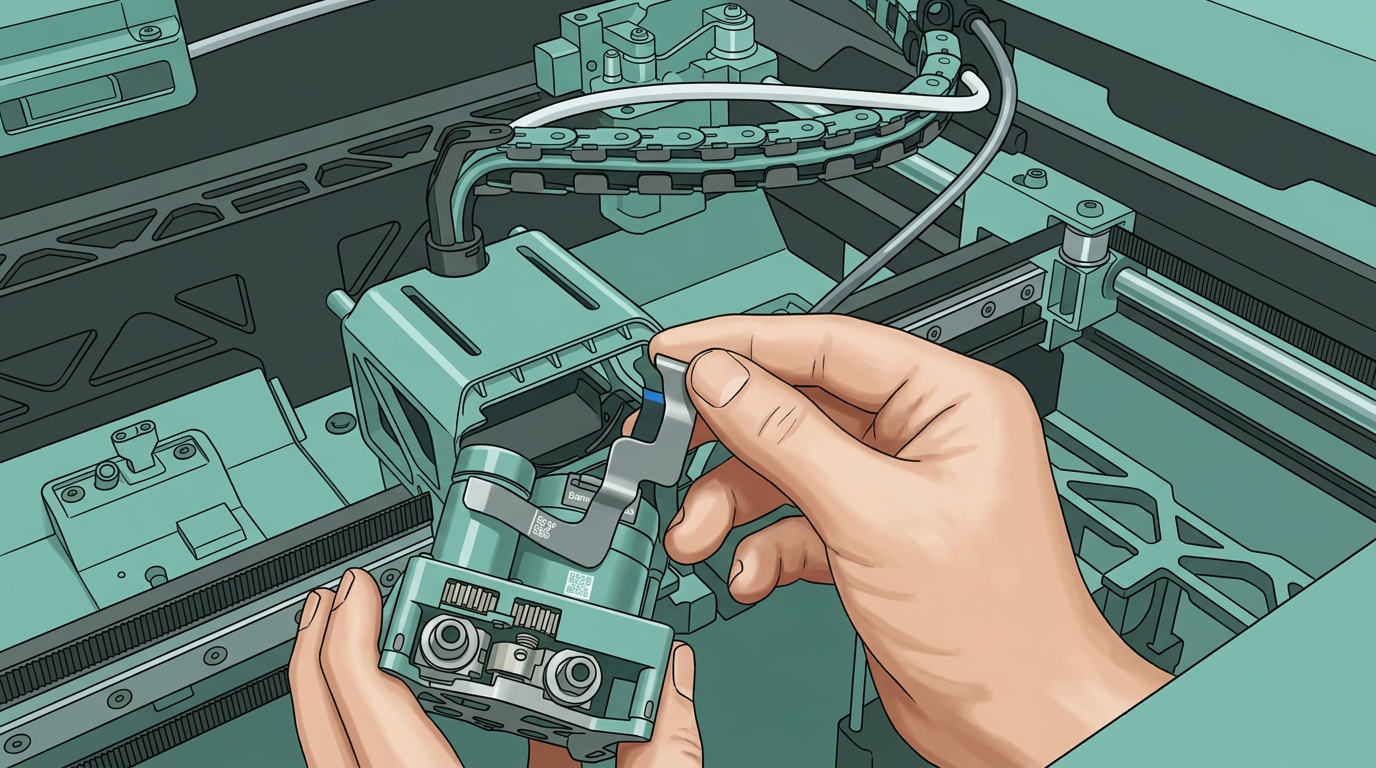

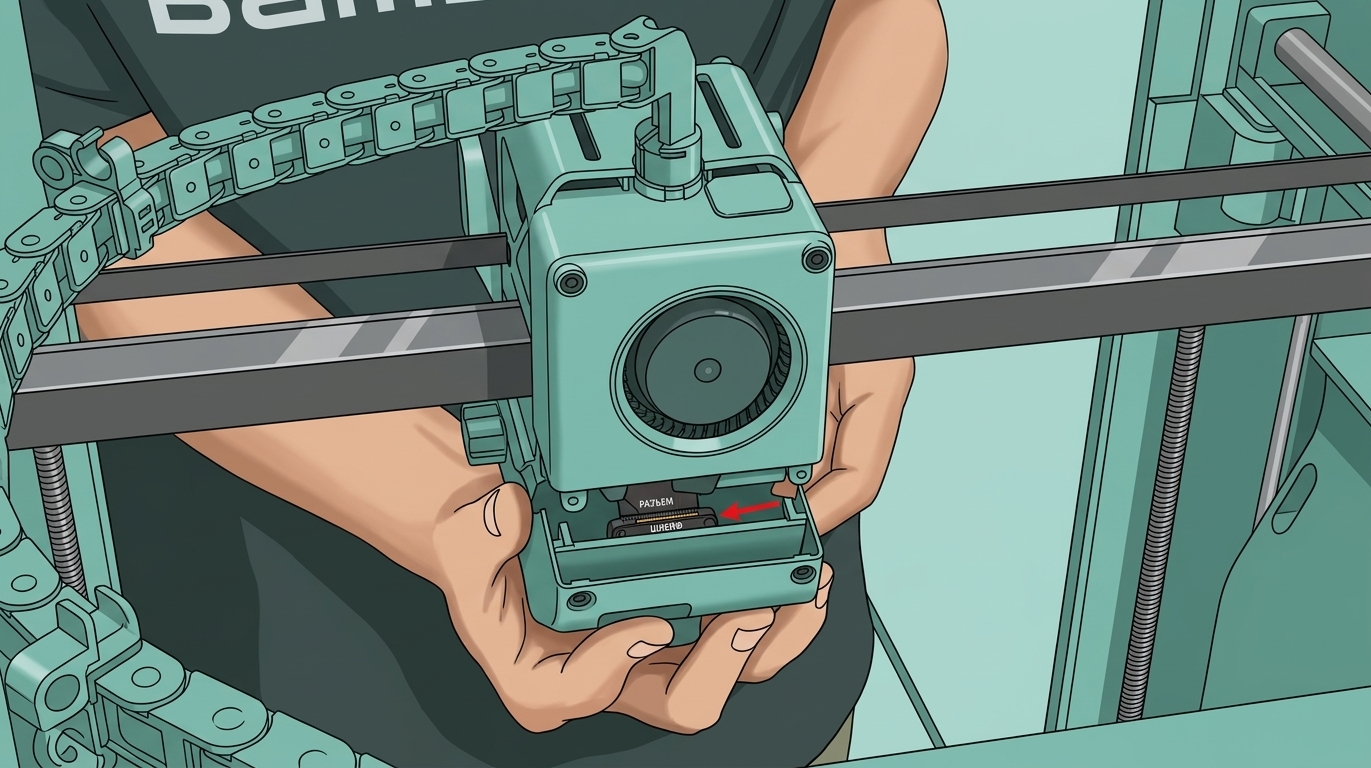

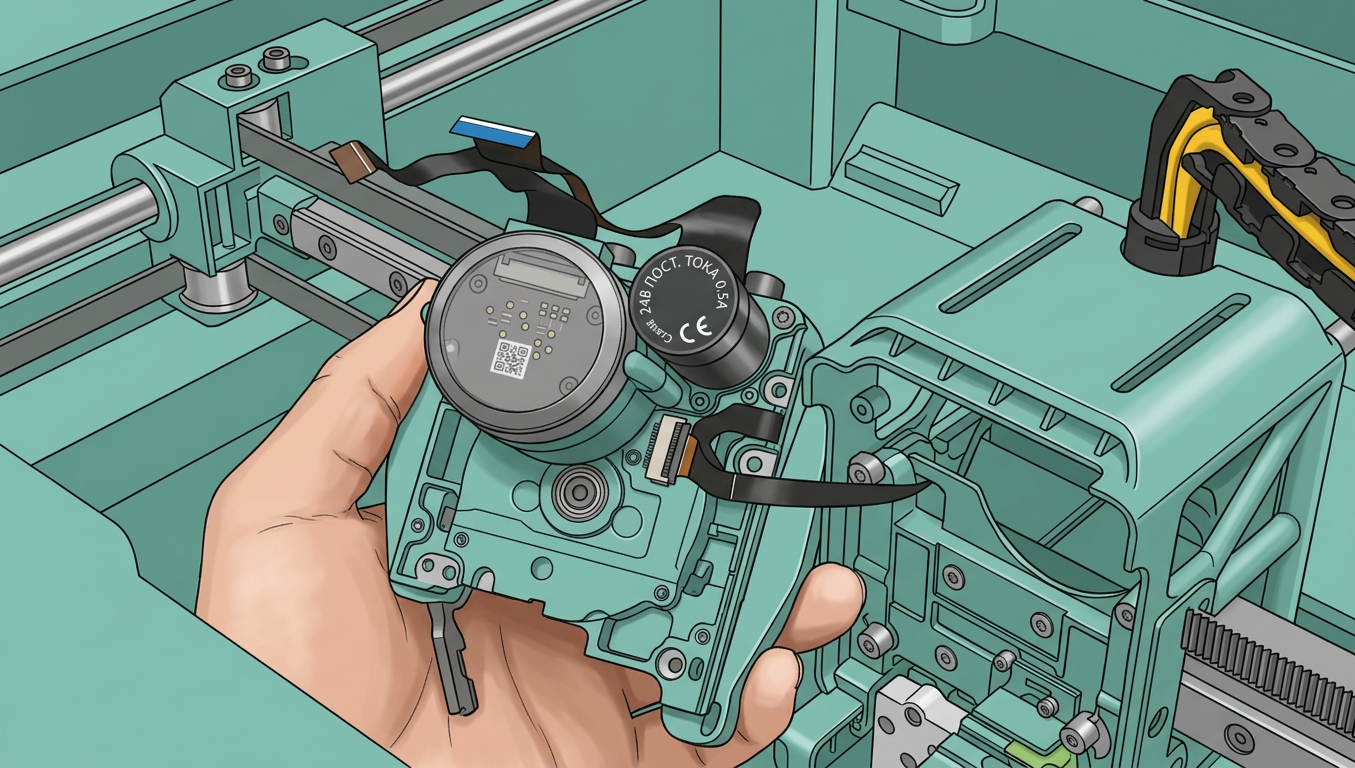

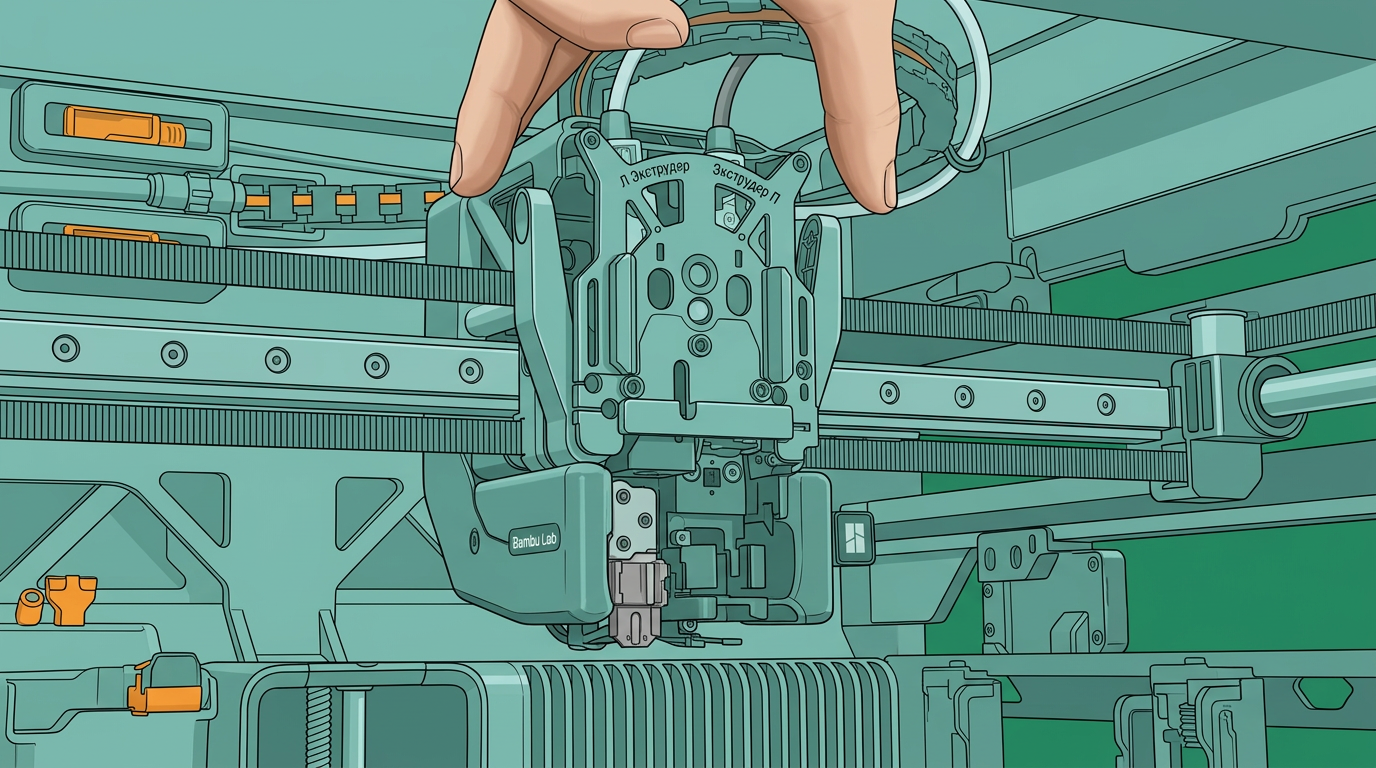

Удерживайте левые и правые режущие лезвия и аккуратно потяните блок экструдера наружу.

Примечание: Не тяните кабель датчика Холла, расположенный за блоком экструдера, с чрезмерным усилием, так как это может привести к обрыву кабеля.

Наконец, освободите зажимы на разъеме экструзии Холла, отсоедините разъем экструзии Холла и снимите узел экструдера.

Установка новых компонентов экструдера

Шаг 1: Установка компонентов экструдера

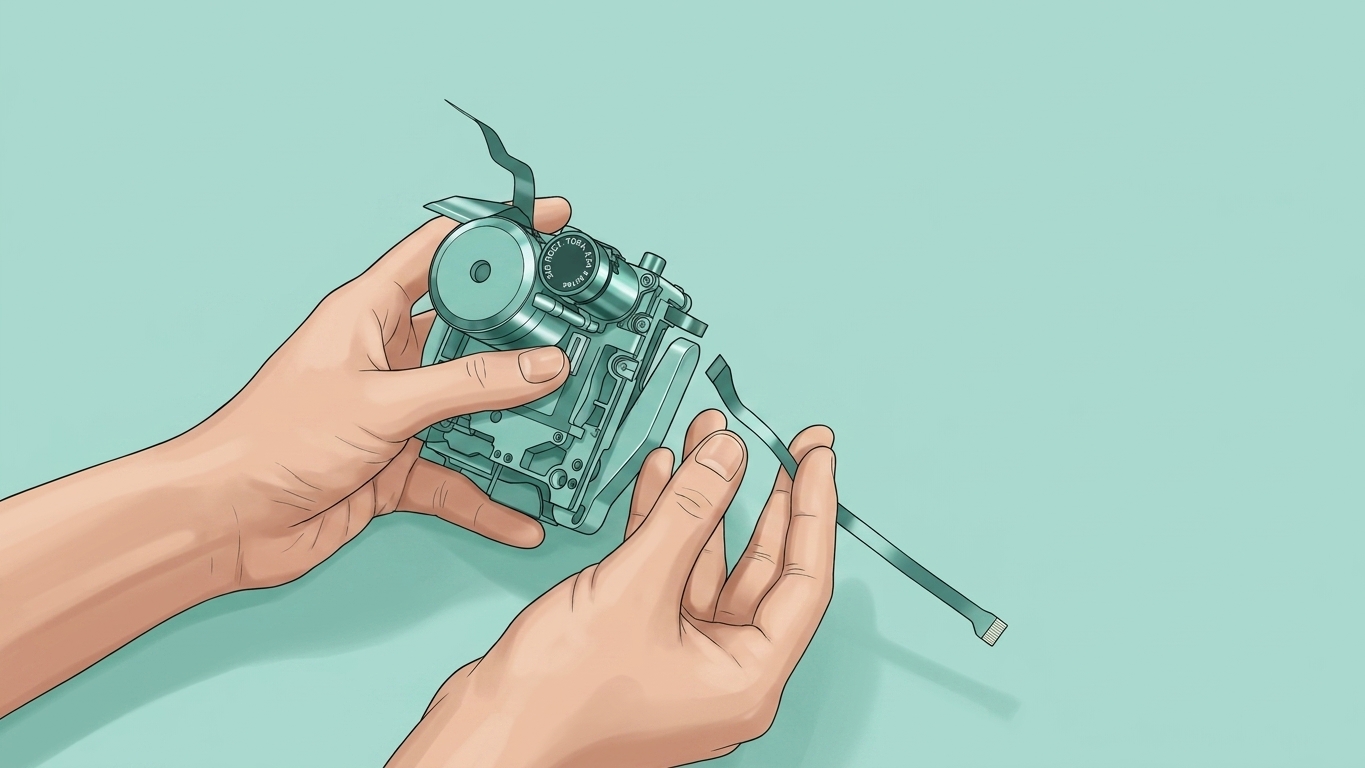

Запасные части экструдера поставляются с кабелем подключения экструзии Холла, который можно заменить, если кабель сломается.

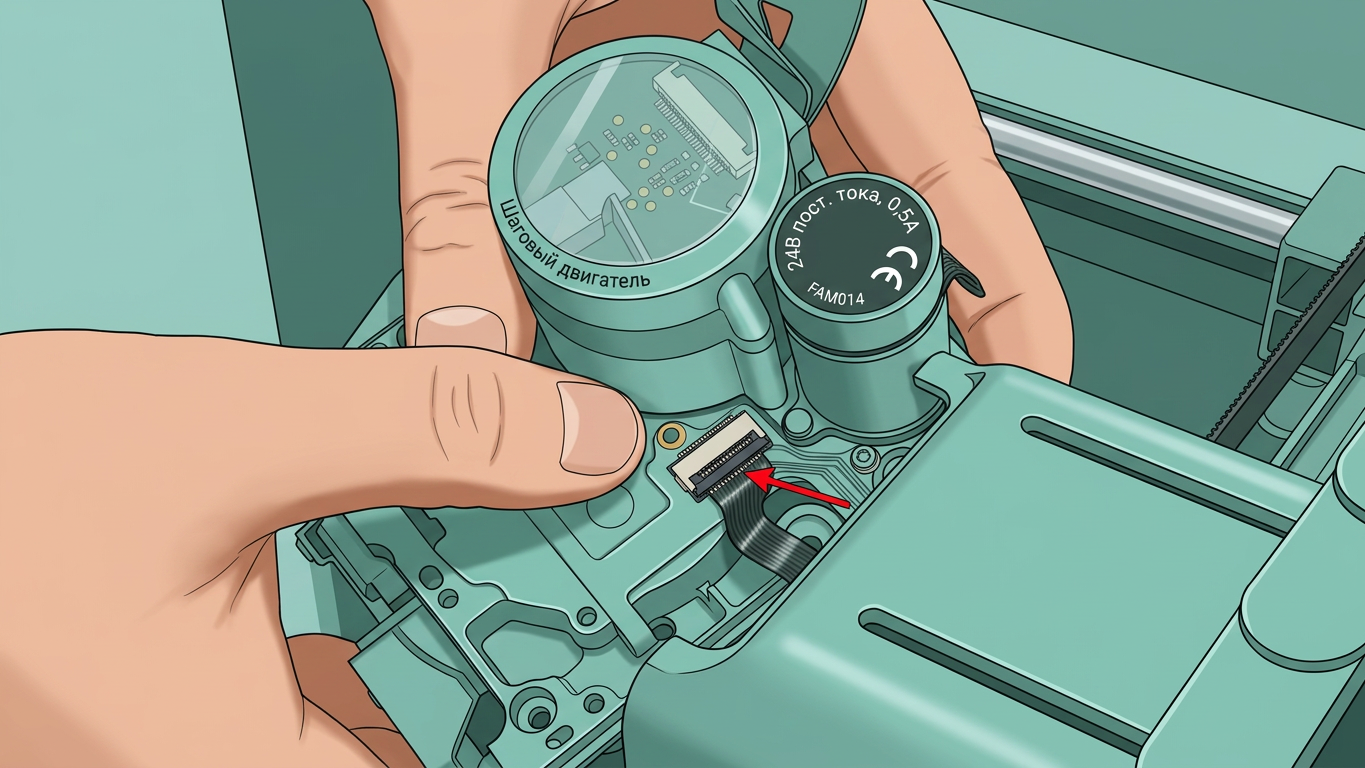

Перед установкой нового узла экструдера вставьте оригинальный разъем датчика Холла экструзии в гнездо, убедившись, что белый провод на разъеме расположен горизонтально. Затем надежно закройте гнездо.

Далее мы приступим к официальной установке новых компонентов экструдера. Чтобы обеспечить плавное прохождение кабеля подключения мотора переключения и кабеля подключения мотора экструзии через раму головки инструмента, нам необходимо сначала отрегулировать угол этих двух кабелей.

Аккуратно загните концы обоих кабелей немного вниз, а вторые половины немного вверх. Это поможет кабелям плавно пройти через среднюю раму.

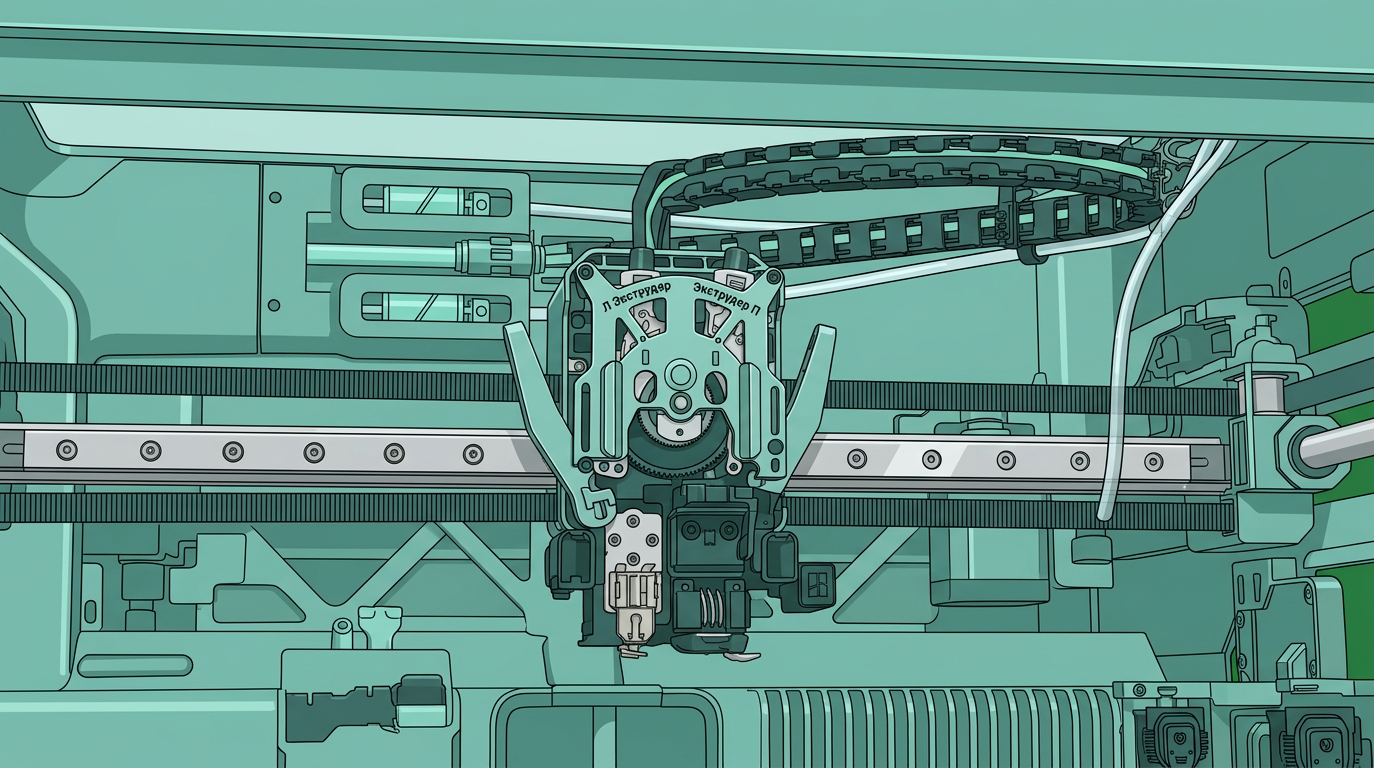

Выпрямите верхний кабель и медленно вставьте экструдер внутрь. При этом поднимите нижний резак вверх и вставьте его в соответствующий паз.

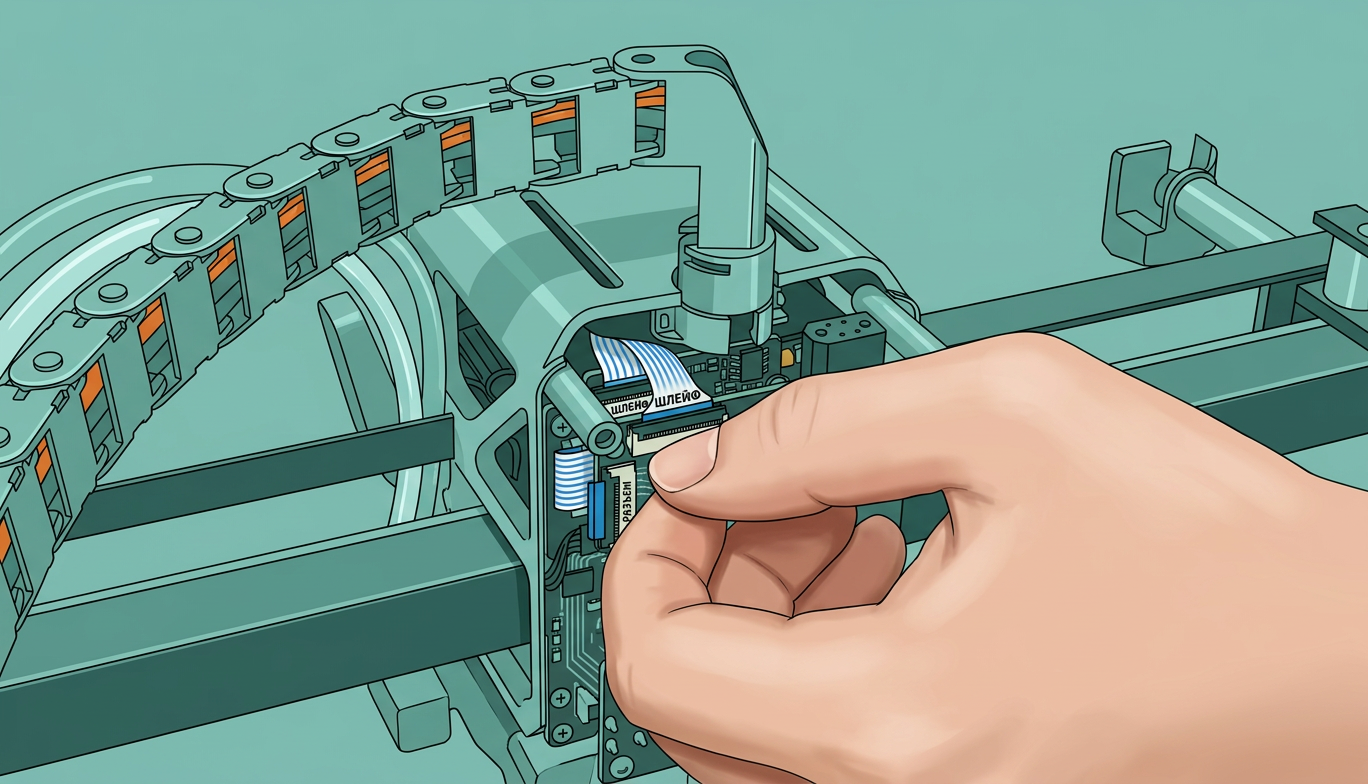

При установке узла экструдера используйте пинцет или отвертку, чтобы аккуратно подтолкнуть соединительный провод вверх со стороны средней рамы, помогая ему пройти через раму.

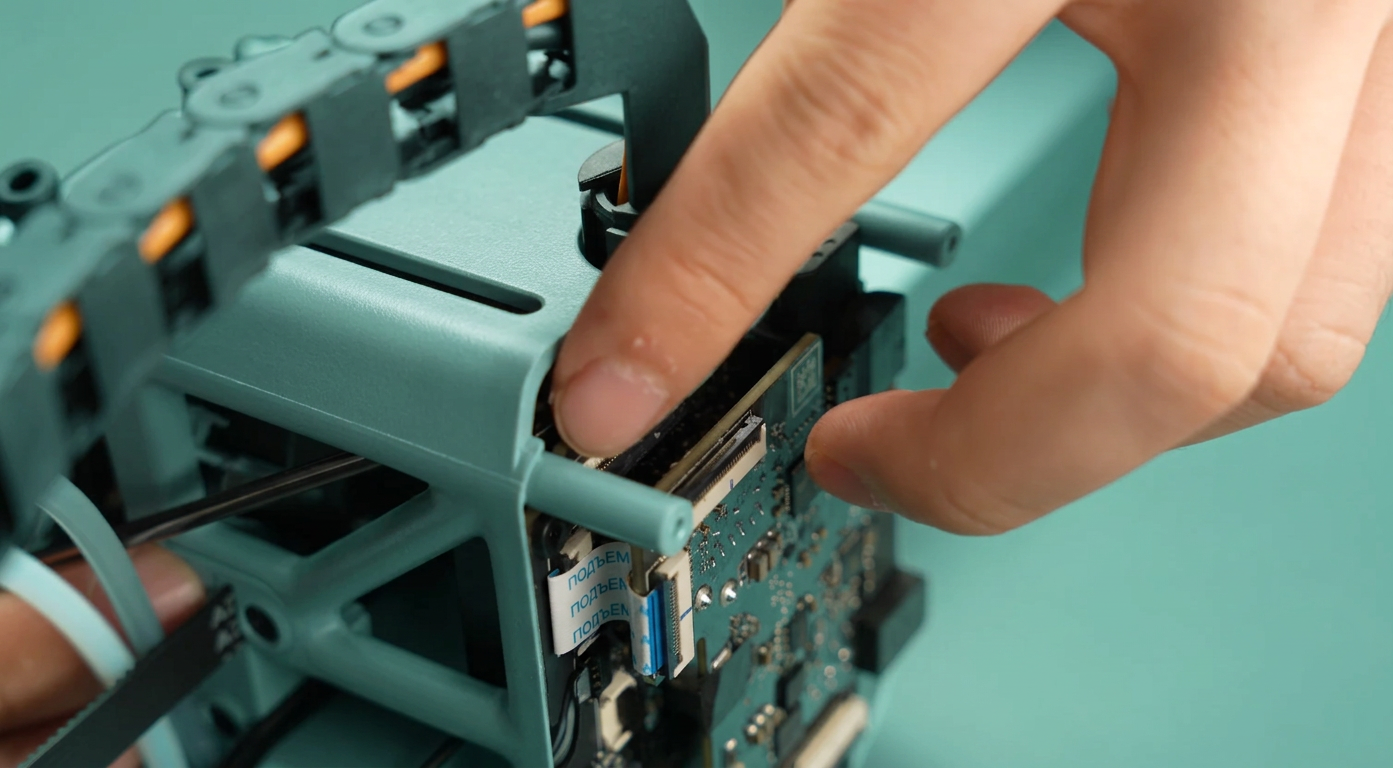

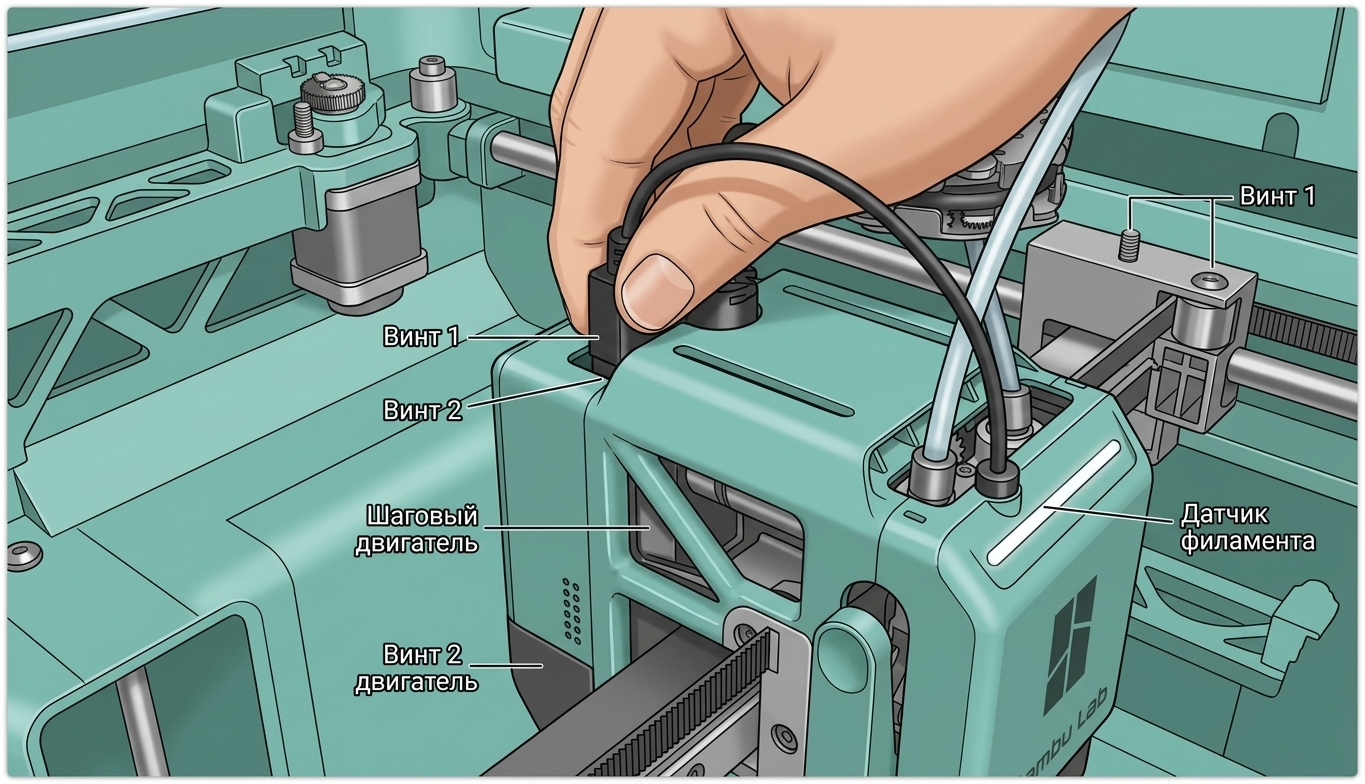

Сначала вставьте кабель подключения мотора экструзии ① в гнездо, убедившись, что белый провод на кабеле расположен горизонтально, затем закрепите гнездо. Если зажим на кабеле подключения мотора экструзии трудно закрепить, вы можете использовать шестигранный ключ для помощи в фиксации. Далее вставьте кабель подключения мотора переключения ② в его гнездо, также убедившись, что белый провод горизонтален, и затем закрепите гнездо.

Наконец, вставьте провод разъема датчика Холла экструзии из верхнего левого угла экструдера в зазор на левой стороне головки инструмента.

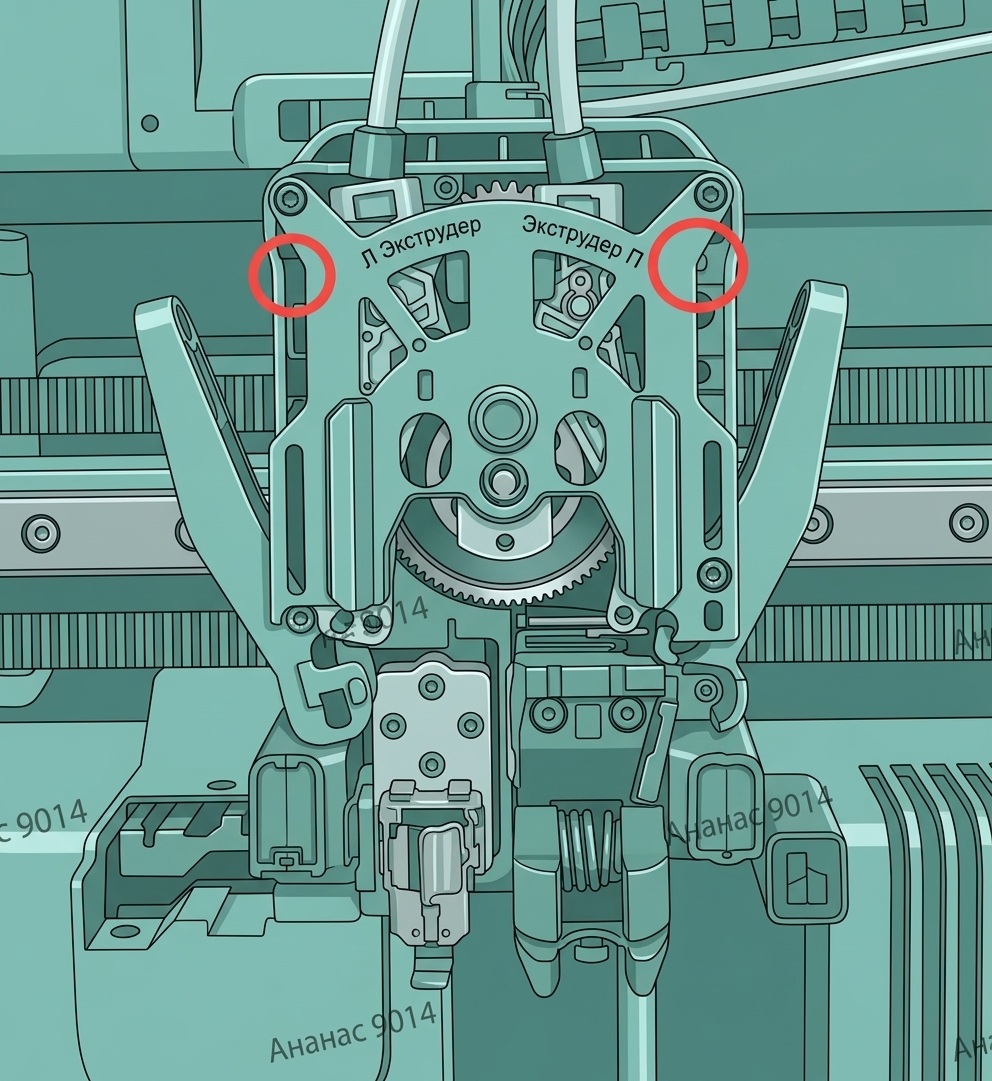

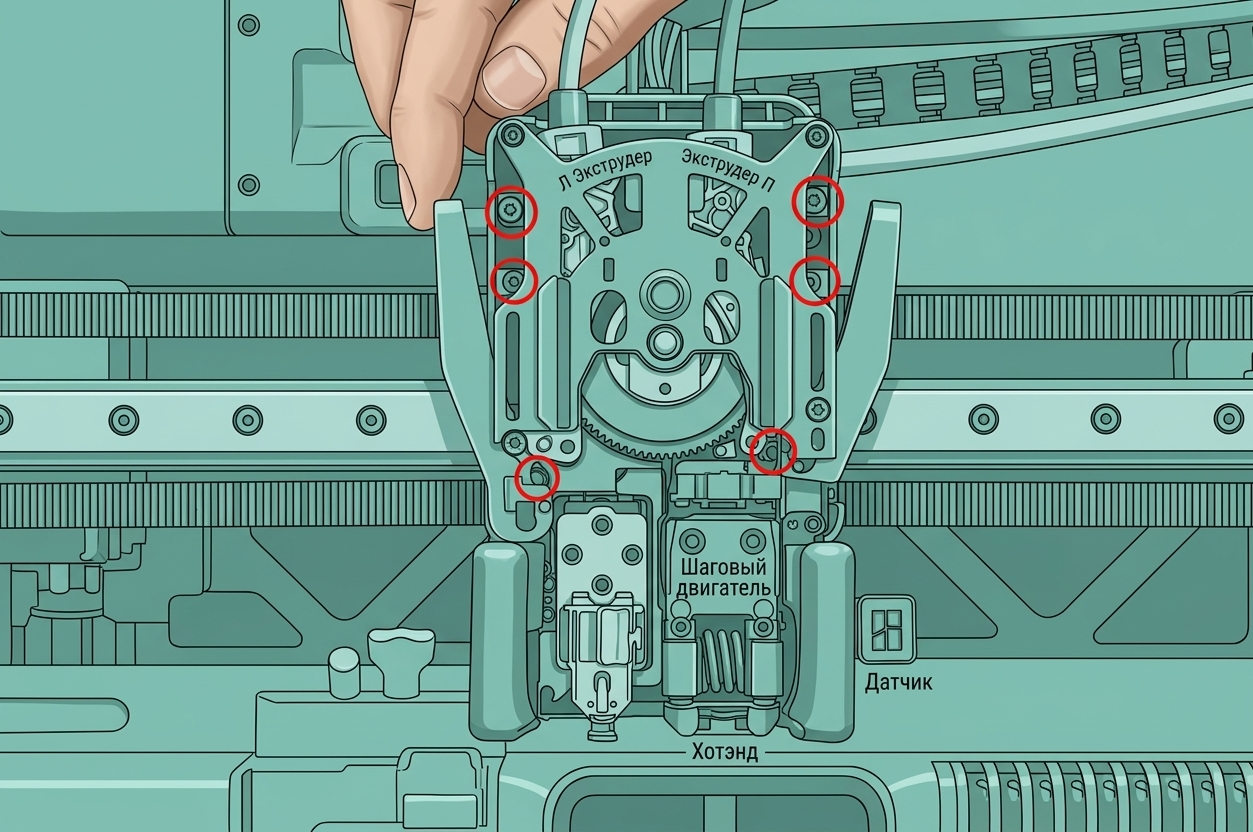

Используйте шестигранный ключ H2.0 для затяжки шести крепежных винтов (верхние два винта: BT2.6×8 ×2, и оставшиеся четыре винта: M2.5×8 ×4). При установке двух винтов под направляющей быстросменного инструмента нажимайте на ключ вниз во время затяжки.

Шаг 2: Установка воздуховода вентилятора охлаждения компонента и вентилятора

Подробные инструкции см. в этой Вики: Установка вентилятора охлаждения детали H2C.

Шаг 3: Установка узла направляющей филамента экструдера

Подробные шаги см. в этой Вики: Шаги замены направляющей филамента двойного экструдера H2C.

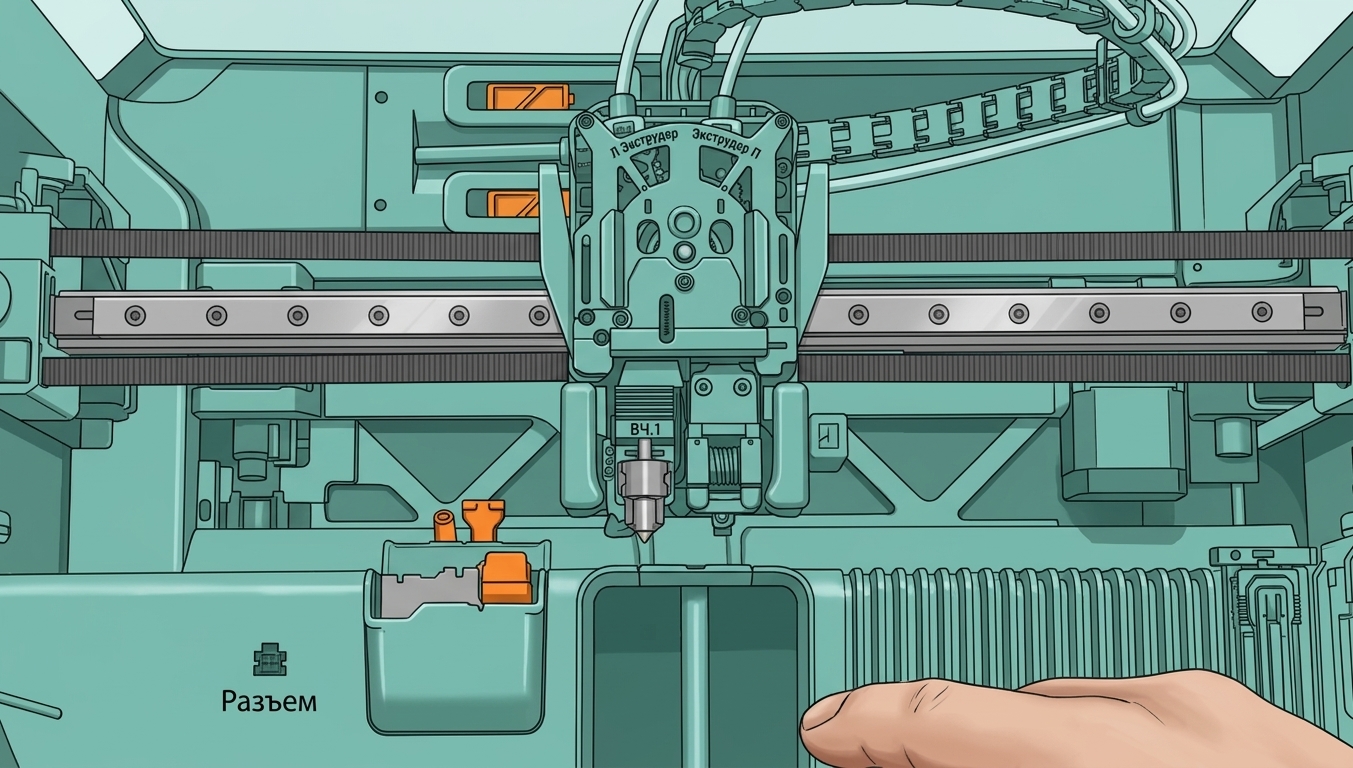

Шаг 4: Установка левых и правых горячих концов

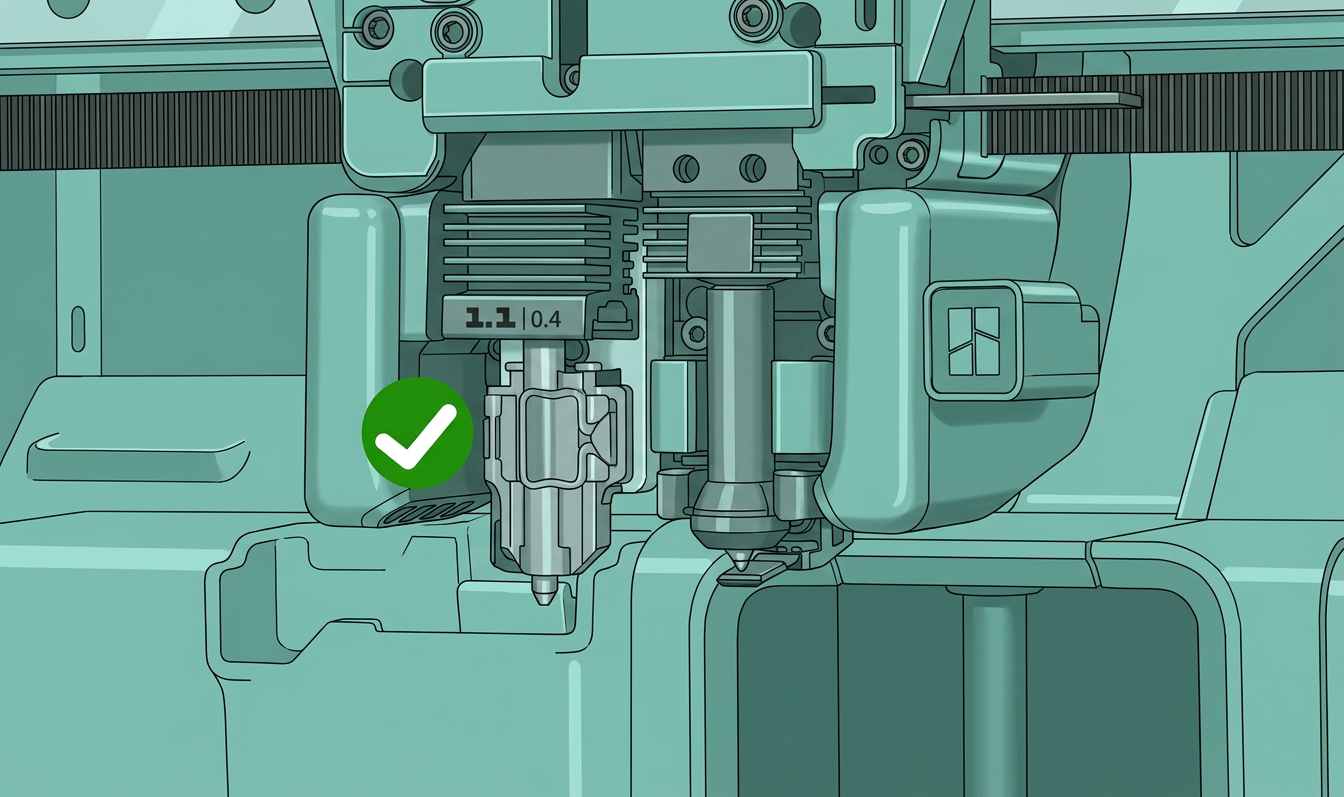

Установка левого сопла: Поместите узел левого сопла в соответствующее монтажное положение, закрепите фиксирующую скобу и убедитесь, что сопло надежно закреплено и не ослаблено. Затем повторно установите силиконовый рукав на левое сопло.

Установка правого сопла: Убедитесь, что ручка вытягивания выдвинута, затем выровняйте узел правого сопла с монтажным положением и вставьте его. Нажмите на ручку вытягивания, чтобы зафиксировать её на месте, и слегка покачайте сопло, чтобы убедиться, что оно надежно зафиксировано и не ослаблено.

Подробные шаги установки см. в Вики: Руководство по установке индукционного горячего конца H2C

Шаг 5: Установка усиленного вентилятора охлаждения головок инструмента

Подробные шаги см. в разделе удаления Вики. Замена усиленного вентилятора охлаждения головки инструмента.

Проверка функциональности

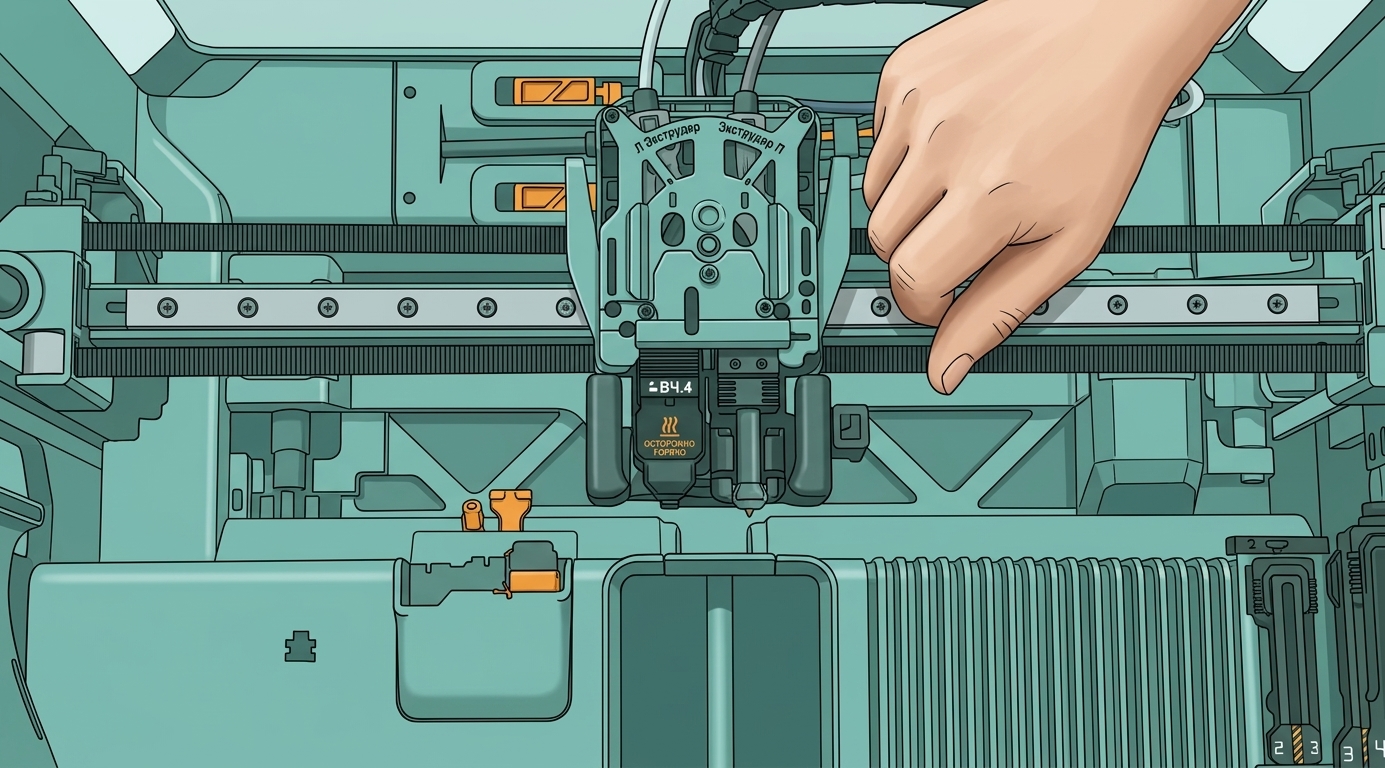

Подключите блок питания и включите принтер. Запустите задание на печать и убедитесь, что оно может быть выполнено успешно.

Используемые винты

Характеристики винтов	Применение	Схема расположения	Количество винтов
BT3x8	Для крепления компонентов воздуховода вентилятора охлаждения		Винты BT2.6x8 * 2
BT3x20	Для крепления компонентов вентилятора охлаждения		Запасные части для компонентов экструдера включают следующее:
M2.5x7	Для крепления узла направляющей инструмента быстрой смены экструдера		Блок экструдера (включая экструзионный мотор) * 1
BT2.6x8	Для крепления компонентов вентилятора охлаждения		2
	Используется для крепления экструдера		2
M2.5x8	Используется для фиксации экструдера		4

Надеемся, что это руководство предоставило четкую и практическую помощь. Если проблема не решена, пожалуйста, создайте заявку в службу поддержки и приложите последние логи принтера, дополнительные фотографии или другую информацию. Наша техническая команда рассмотрит вашу заявку и предоставит подробную помощь. Вы также можете посетить Bambu AI, которая мгновенно ответит на распространенные вопросы и предоставит вам руководство по эксплуатации.
