Руководство по замене вспомогательного вентилятора охлаждения детали серии H2

auxiliary-part-cooling-fan">Вспомогательный вентилятор охлаждения детали

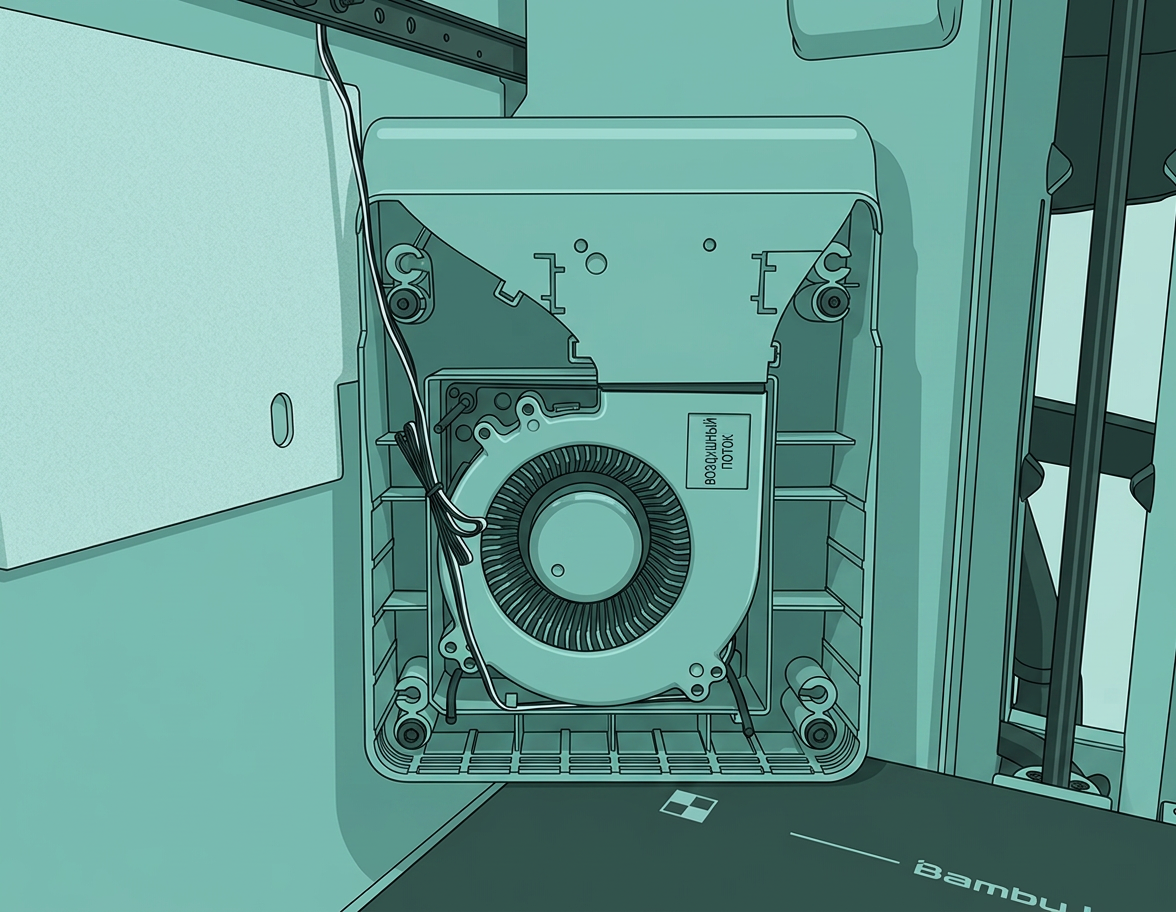

Вспомогательный вентилятор охлаждения детали установлен слева внутри камеры принтера, обеспечивая лучшие условия охлаждения при высокоскоростной печати.

h2s_maintenance_replace-auxiliary-part-cooling-fan_1.png" width="40%"/>

НажмитеВспомогательный вентилятор охлаждения детали – серия H2чтобы купить его.

Содержимое комплекта

В комплект запасных частей вспомогательного вентилятора охлаждения детали входят следующие элементы:

1. Вспомогательный вентилятор охлаждения детали × 1

2. Мягкие винты - используются для фиксации двух отверстий под винты в верхнем ряду вспомогательного вентилятора охлаждения детали × 2

3. Винты BT3x16 - используются для фиксации двух отверстий под винты в нижнем ряду вспомогательного вентилятора охлаждения детали × 2

Когда заменять

• Повреждение лопастей вентилятора или отказ двигателя вентилятора

• Вентилятор с шумом/скрипом

Необходимые инструменты

• Новый вспомогательный вентилятор охлаждения детали

• Шестигранный ключ H2.0

Крайне важнообесточить принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, вызывающему повреждение электроники и создающему угрозу безопасности. Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть, если они соприкоснутся друг с другом, с другим металлом или электронными компонентами, пока принтер включен.
Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений относительно следования этому руководству,откройте новый тикет на нашей странице поддержкии мы сделаем всё возможное, чтобы оперативно ответить и предоставить необходимую помощь.

Снятие вспомогательного вентилятора охлаждения детали

Шаг 1. Опустите heated bed

Управляйте heated bed через экран и опустите его в нижнее положение принтера.

Шаг 2. Отключите питание и выньте шнур

Предупреждение по безопасности:Перед любой разборкой или сборкой всегда отключайте питание, чтобы избежать поражения электрическим током или непреднамеренного запуска.

Выключите переключатель питания принтера ивыньте шнур питания.

Шаг 3. Снимите заднюю панель

Снимите11 винтов для листового металла с самонарезной резьбой (ST3×6)и12 пластиковых винтов с самонарезной резьбой (BT3×8).

Настоятельно рекомендуется заранее подготовить две небольшие ёмкости для разделения двух типов винтов и предотвращения путаницы.

1. Используйте шестигранный ключ H2.0 для снятия 11 × ST3×6 (красные круги на изображении ниже).

2. Используйте шестигранный ключ H2.0 для снятия 12 × BT3×8 (зелёные прямоугольники на изображении ниже).

3. Жёлтая метка указывает на крепёжные винты для внешней катушки (M3×12).

4. Нажмите на пневматический фитинг, чтобы устранить помехи, затем слегка наклоните заднюю панель назад и снимите её.

Подробные инструкции см. вЗамена задней панели серии H2.

Шаг 4. Снимите переднюю дверь

Используйте шестигранный ключ H2.0 для снятия четырёх винтов двери (M3×3, диаметр гайки 10 мм): два сверху и два снизу. Поддерживайте стекло одной рукой и снимите дверь.

Держите переднюю дверь надёжно, чтобы предотвратить её падение.

Шаг 5. Снимите вспомогательный вентилятор охлаждения детали

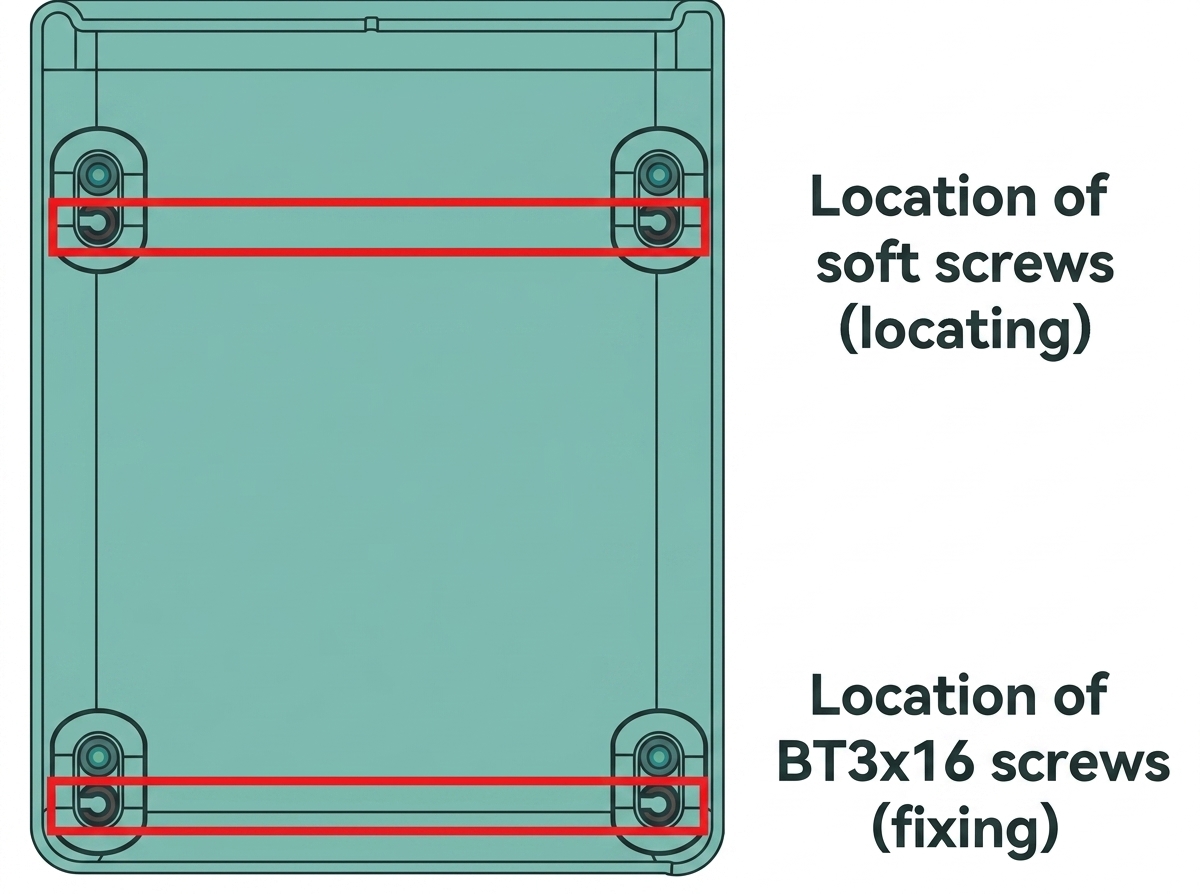

1. Используя шестигранный ключ H2.0, снимите два нижних крепёжных винта (BT3×16) вспомогательного вентилятора охлаждения детали.

Примечание:На H2S все винты крепления вентилятора расположены внутринижних отверстий.

2. Два винта над вентилятором являютсямягкими винтами(для позиционирования). После снятия двух нижних крепёжных винтов поддержите корпус вентилятора одной рукой, затем вытяните сборку вентилятора. После снятия вы можетеустановите вентилятор на нагревательную платформу.

Шаг 6. Открутите винты крепления левой боковой панели

1. Используя шестигранный ключ H2.0, сначала открутитедва винта BT3×8крепящие верхнюю раму, затем открутитеодин винт BT3×8крепящий поперечину.

Примечание:Крышка платы AP имеет готовые отверстия для доступа, поэтому вам не нужно снимать крышку платы AP, чтобы извлечь два винта верхней рамы. На фотографиях ниже крышка платы AP была снята только для демонстрации.

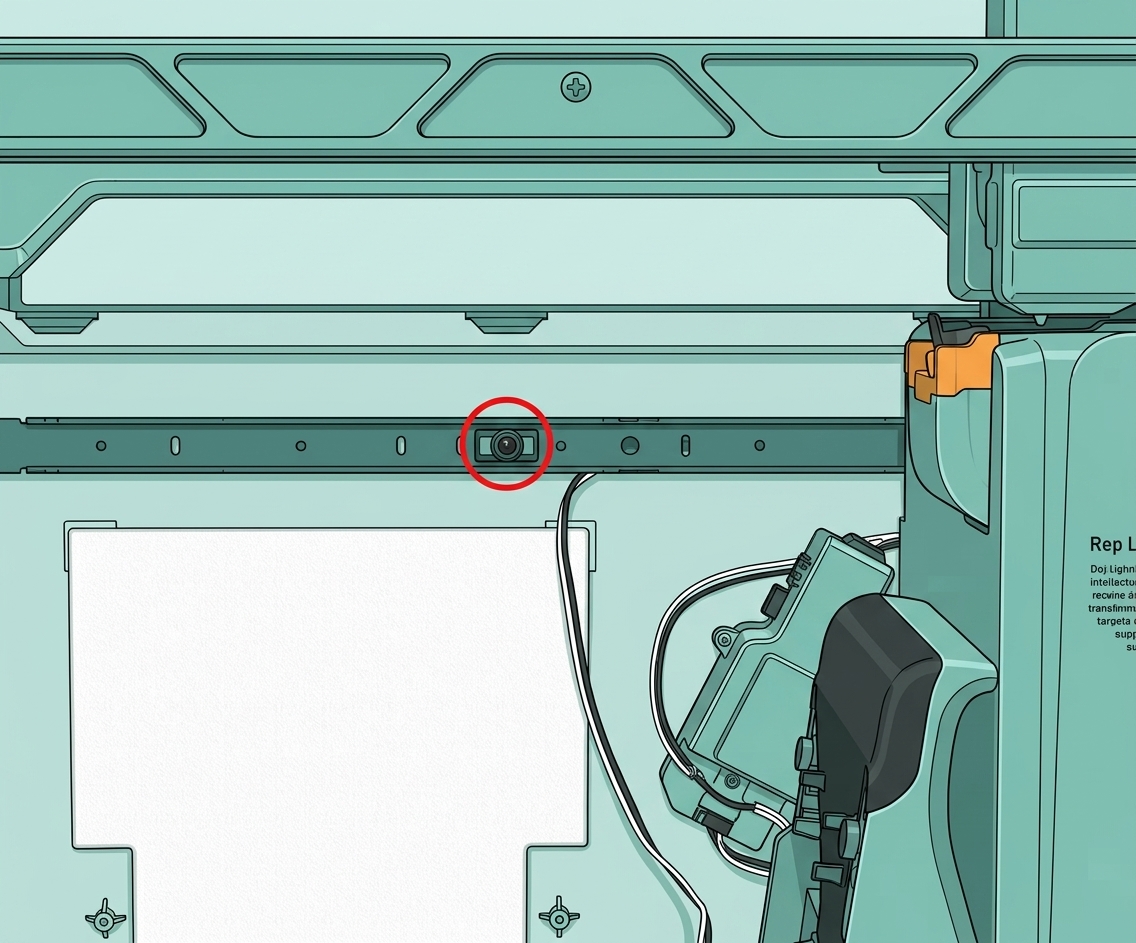

2. Открутитедва винта M3×3на вертикальной стойке. Эти винты находятсяза силиконовой полоской. Аккуратно подденьте полоску в месте выреза, чтобы получить доступ к винтам.

Шаг 7. Снимите левую боковую панель

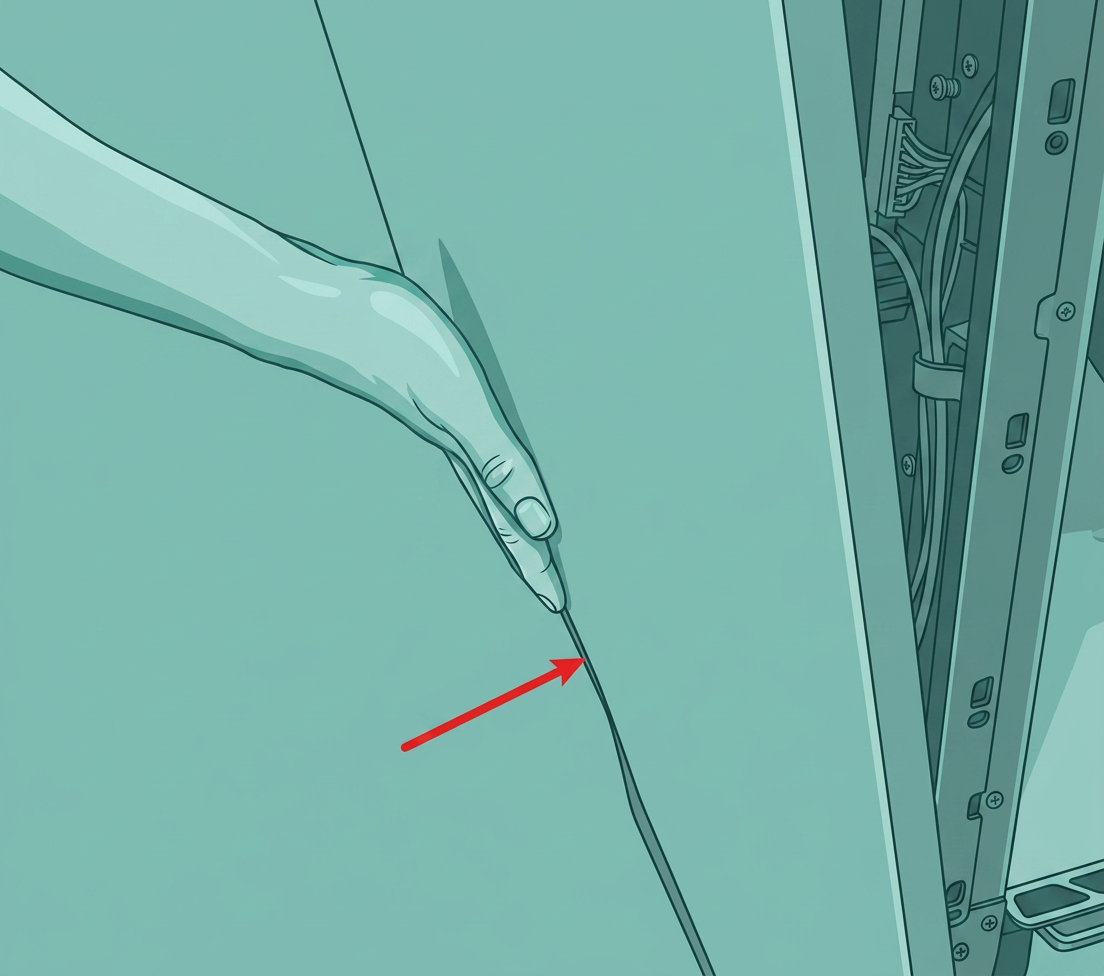

1. Помимо винтов, левая боковая панель также закреплена на принтере защелками. Перед открытием левой боковой панели снимите силиконовую ленту с левой боковой панели.

2. Сзади машины отстегните защелку на задней части принтера:

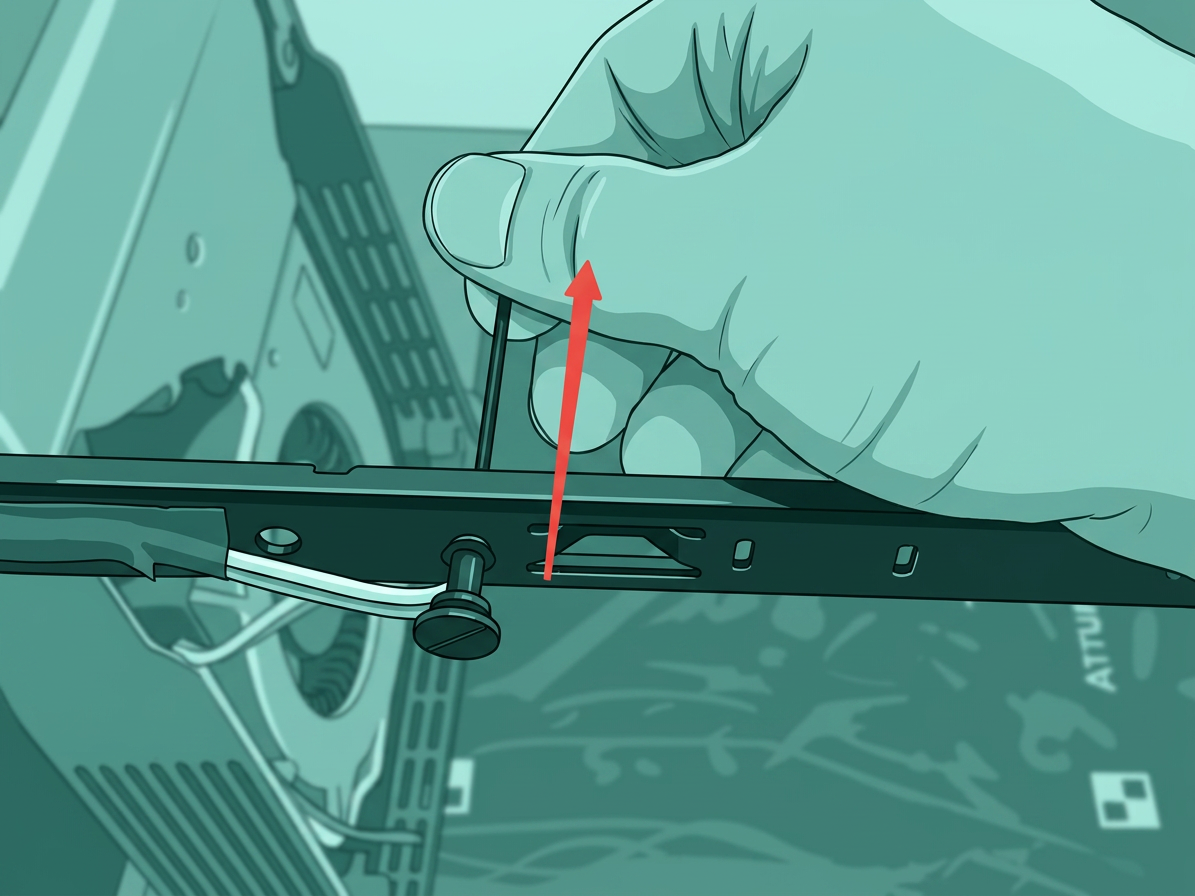

3. Затем используйте шестигранный ключ дляаккуратно подденьте фиксаторы с верхнего края, и медленно откройте панель отпередней части. Снимите ленту, прикрепленную к левой боковой панели, и снимите панель:

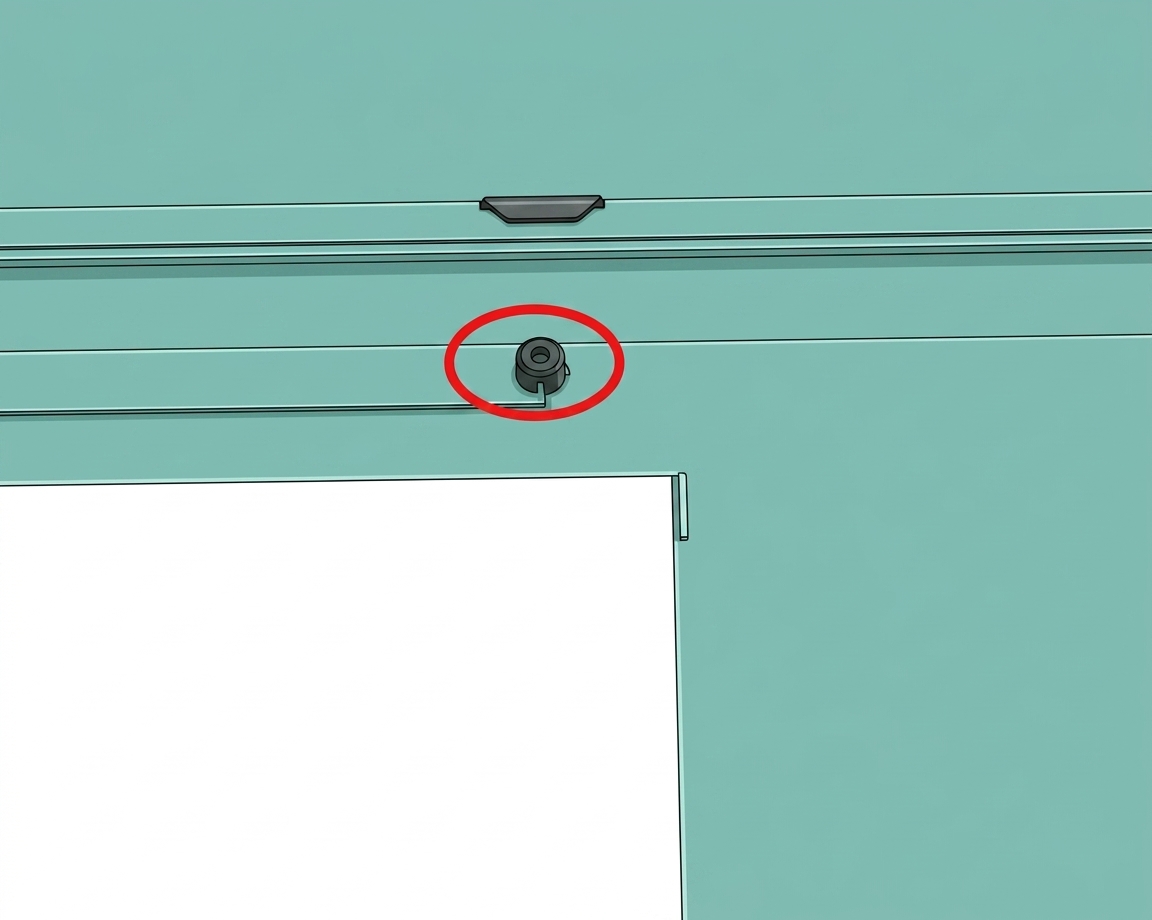

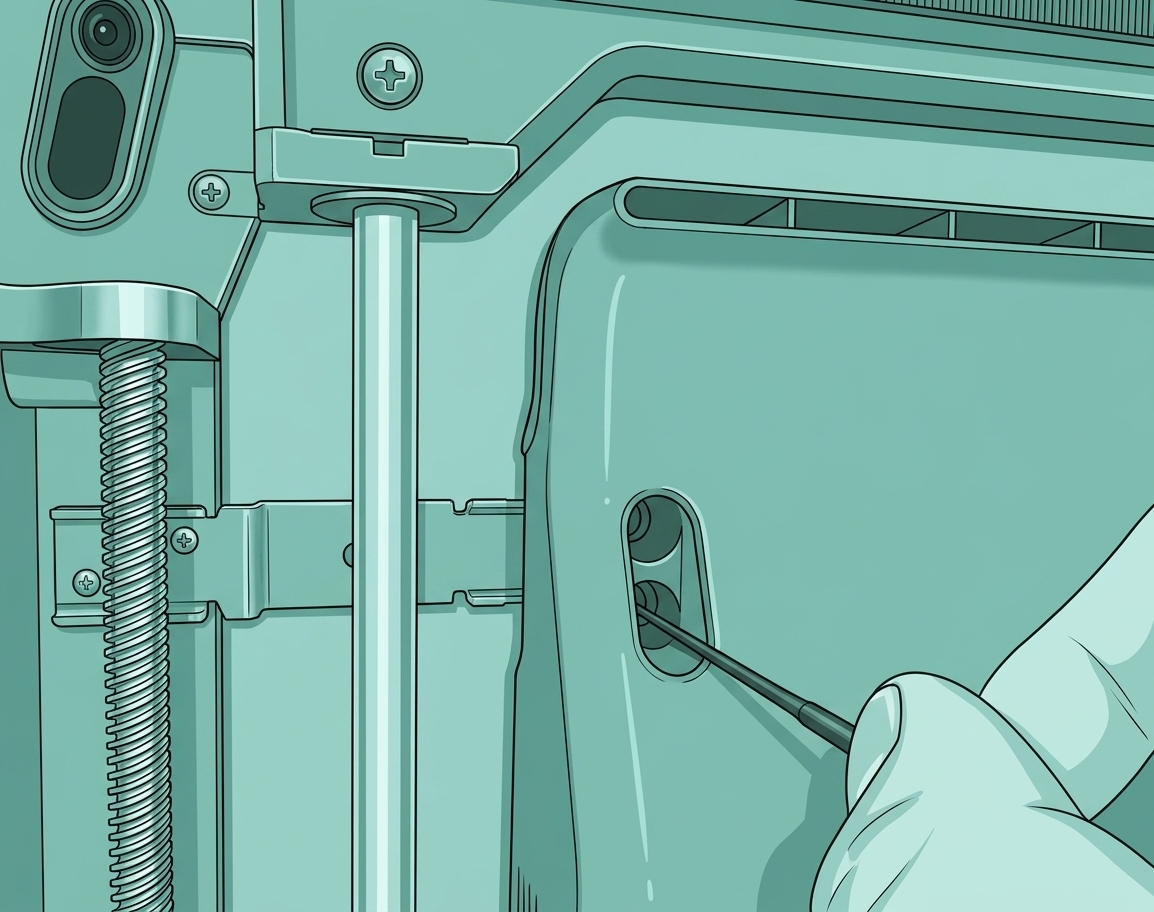

4. Обратите внимание, что имеетсякруглая силиконовая заглушкав отверстии для винтаза вспомогательным вентилятором охлаждения детали. Будьте осторожны при снятии боковой панели, чтобы не потерять её.

Шаг 8. Снимите вспомогательный вентилятор охлаждения детали

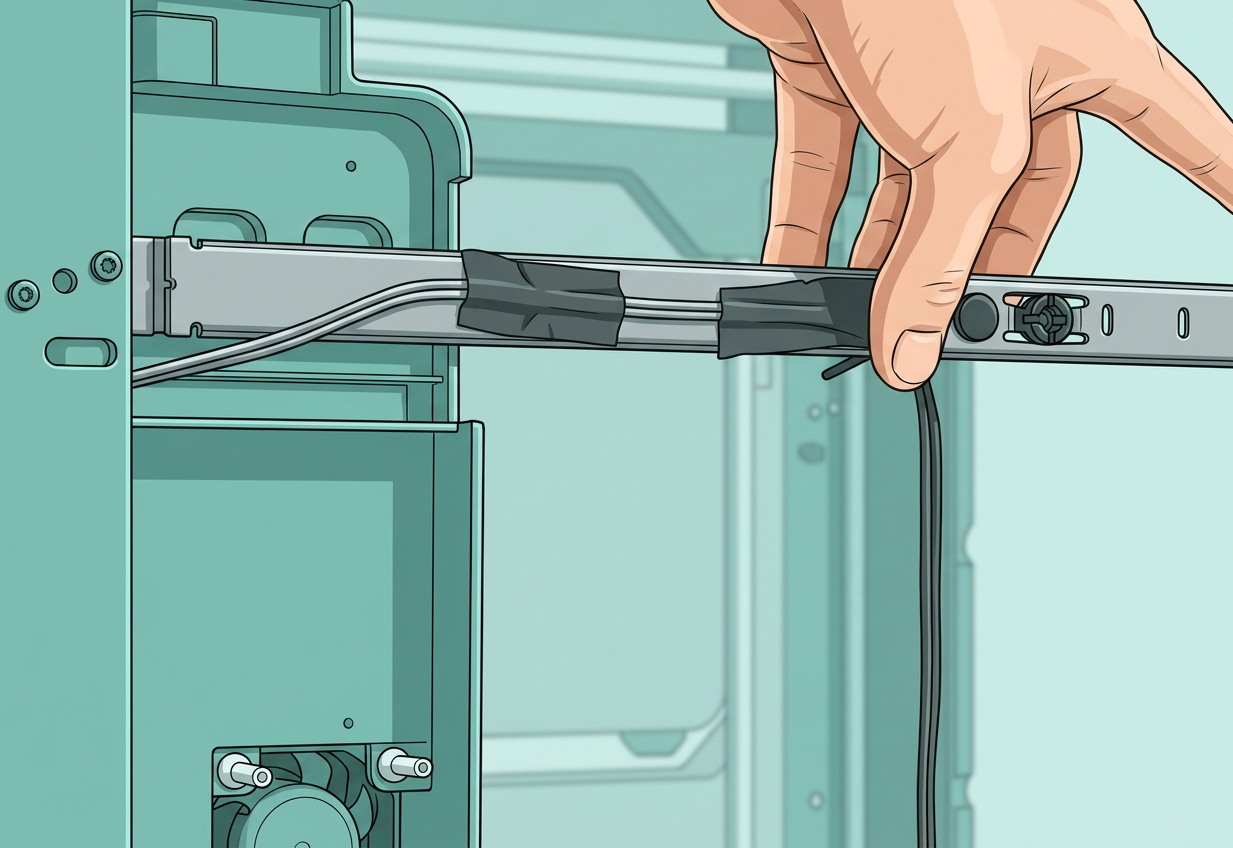

1. Снимителенту, закрывающую кабель вспомогательного вентилятора охлаждения детали,ослабьте кабель, а затемположите ленту на балкучтобы позже использовать её для крепления кабеля.

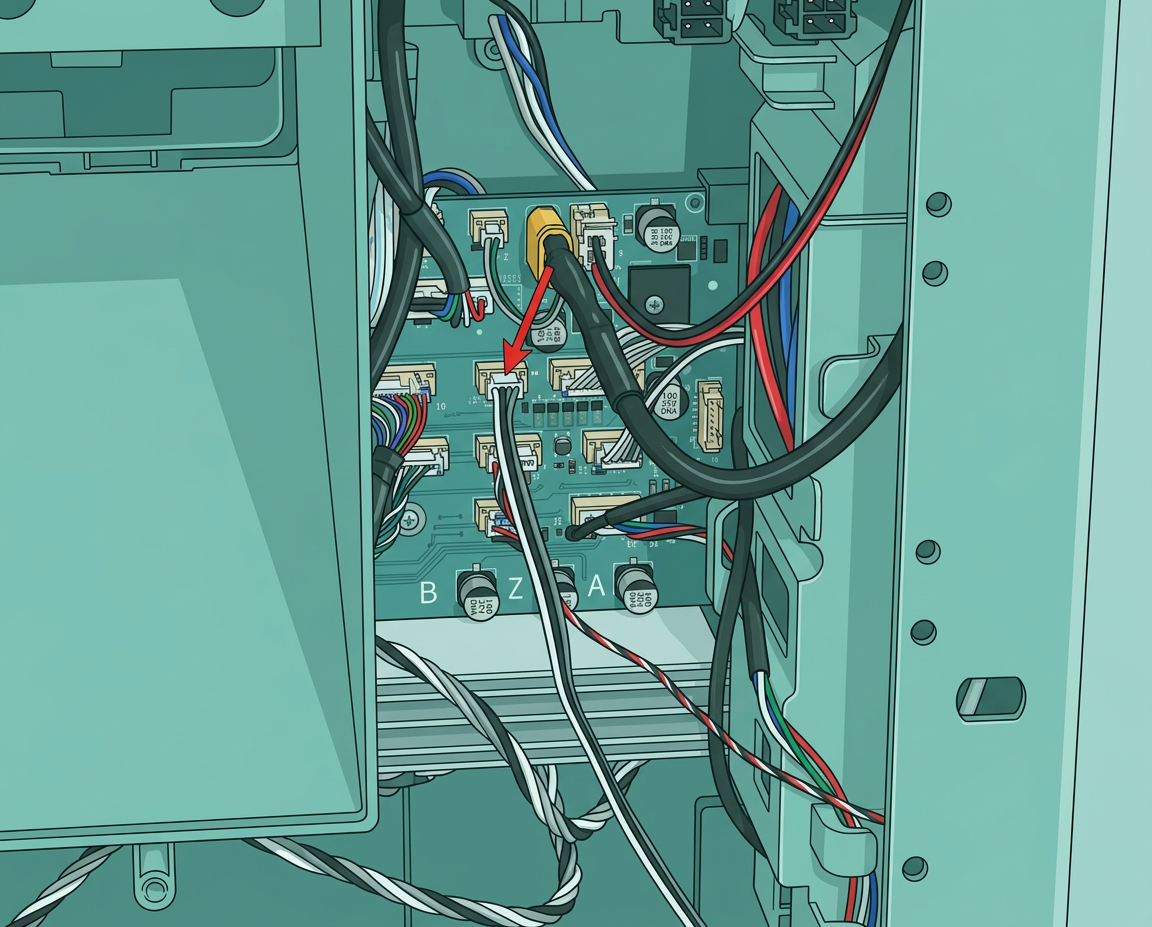

2. Нажмите назащелкуна разъеме кабеля вспомогательного вентилятора охлаждения детали (как показано красной стрелкой на рисунке ниже),отсоедините кабель от платы MC, и вытяните кабельиз зазора между левой обшивкой и стойкой.

Шаг 9. Снимите мягкие винты вспомогательного вентилятора охлаждения детали (опционально)

Если ваши мягкие винты не повреждены или достаточно длинные, чтобы пройти через вспомогательный вентилятор охлаждения детали, вы можете пропустить этот шаг и не заменять мягкие винты.

Вы можете снять два мягких винта с балки принтера, потянув их снаружи.

Установка вспомогательного вентилятора охлаждения детали

Шаг 1. Установка мягких винтов вспомогательного вентилятора охлаждения детали (опционально)

Если ваши мягкие винты не повреждены или достаточно длинные, чтобы пройти через вспомогательный вентилятор охлаждения детали, вы можете пропустить этот шаг и не заменять мягкие винты.

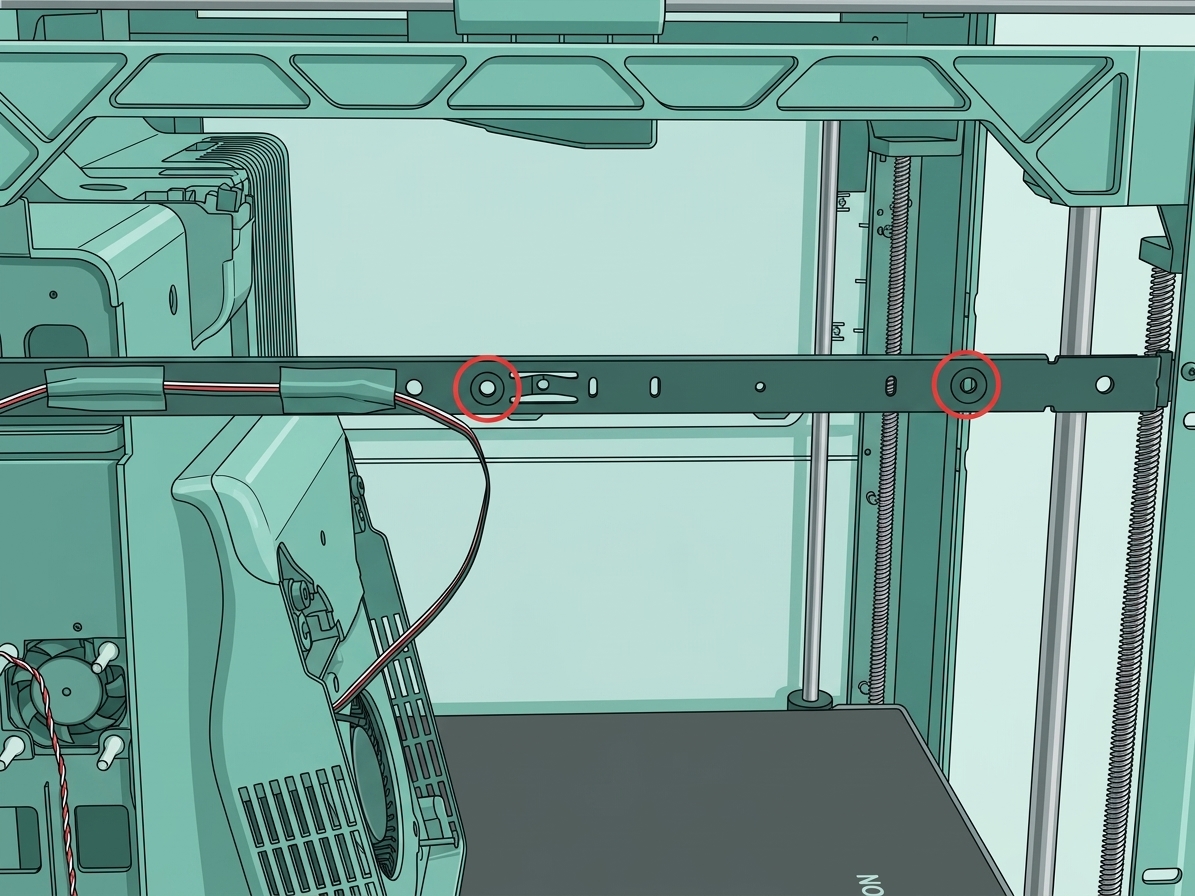

Вставьте мягкий винт через маленькое отверстие в балке и потяните мягкий винт, пока он не защелкнется в балке.

Примечание:Пожалуйста, тяните медленно, чтобы не повредить силиконовые мягкие винты.

Шаг 2. Подключение кабеля вентилятора

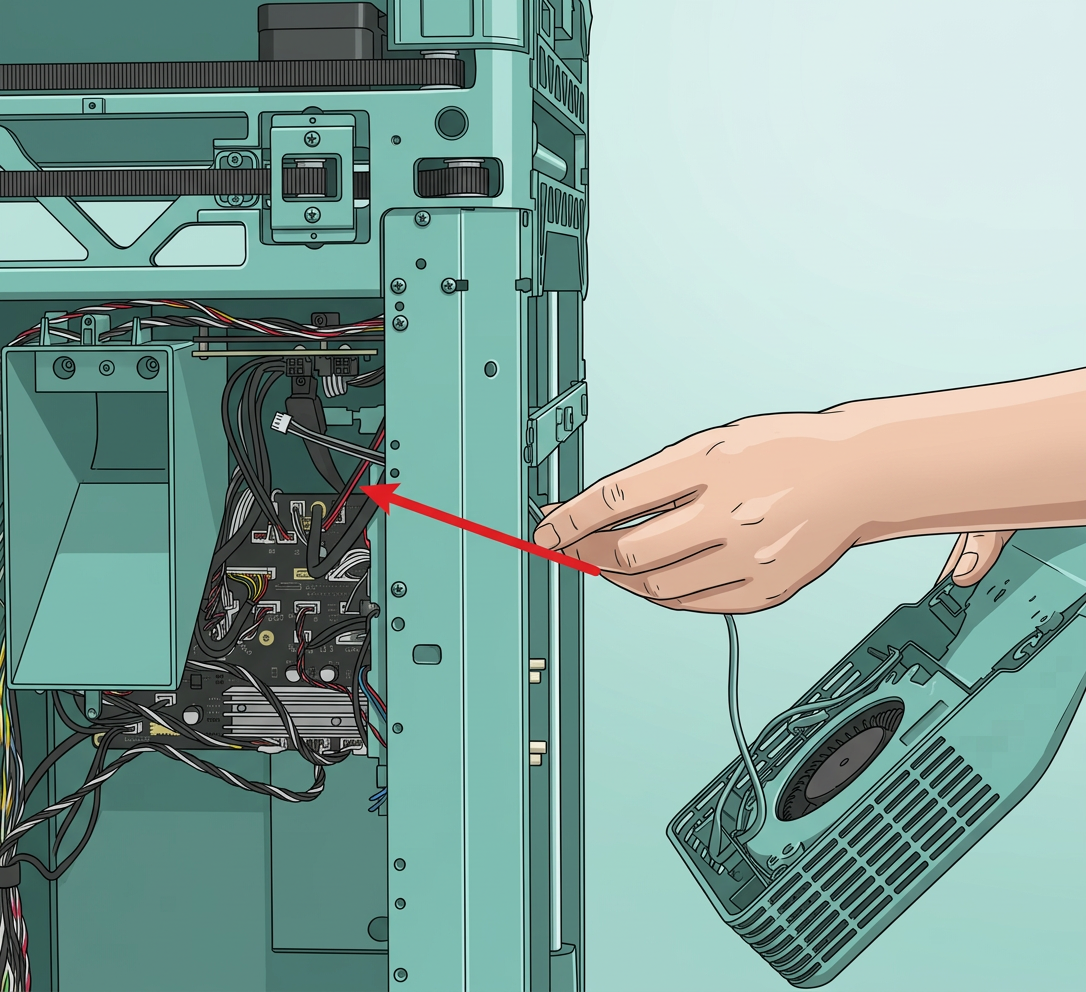

1. Протяните разъем нового вспомогательного вентилятора охлаждения детали через зазор между боковой панелью и обшивкой, подключите его к плате MC и, наконец, защелкните разъемы датчика Холла (красный, белый и черный) на левой боковой панели и разъем вспомогательного вентилятора охлаждения детали в кабельный фиксатор крышки платы AC;

2. Используйте ленту, чтобы прикрепить кабель к балке.

Примечание: Вы можете использовать старую ленту для крепления.

Шаг 3. Закрепите фиксаторы левой боковой панели

1. Перед установкой проверьте, установлена ли силиконовая заглушка в отверстии для винта балки на месте. Если нет, проверьте, не осталась ли она на левой балке принтера;

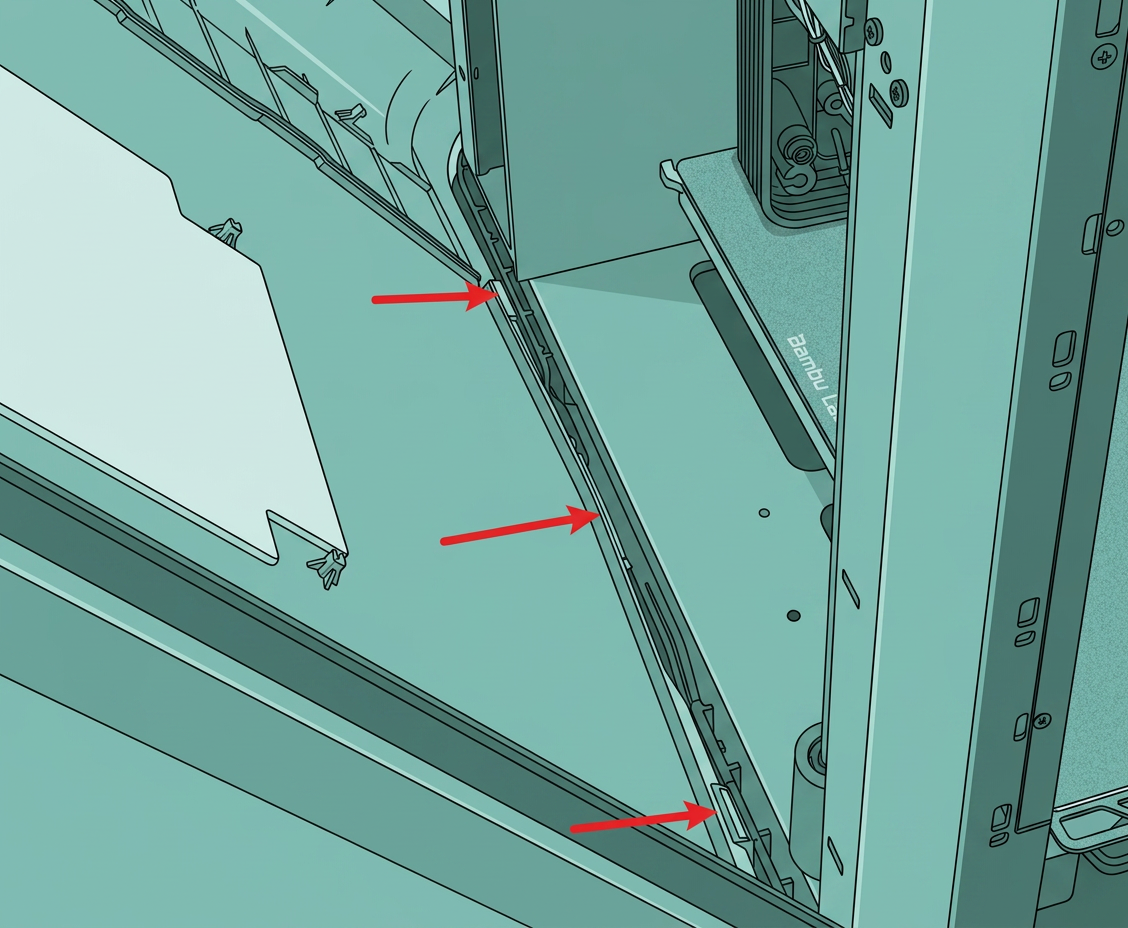

2. Выровняйте два больших штифта внизу левой боковой панели с соответствующими маленькими отверстиями внизу принтера и вставьте их, затем подключите датчик Холла на левой боковой панели к разъему Холла и снова приклейте ленту, крепящую разъем Холла к боковой панели;

Рекомендуется сначала нажать на защелку сзади принтера, так как эти фиксаторы не имеют фиксированных выступов, что облегчает их вставку.

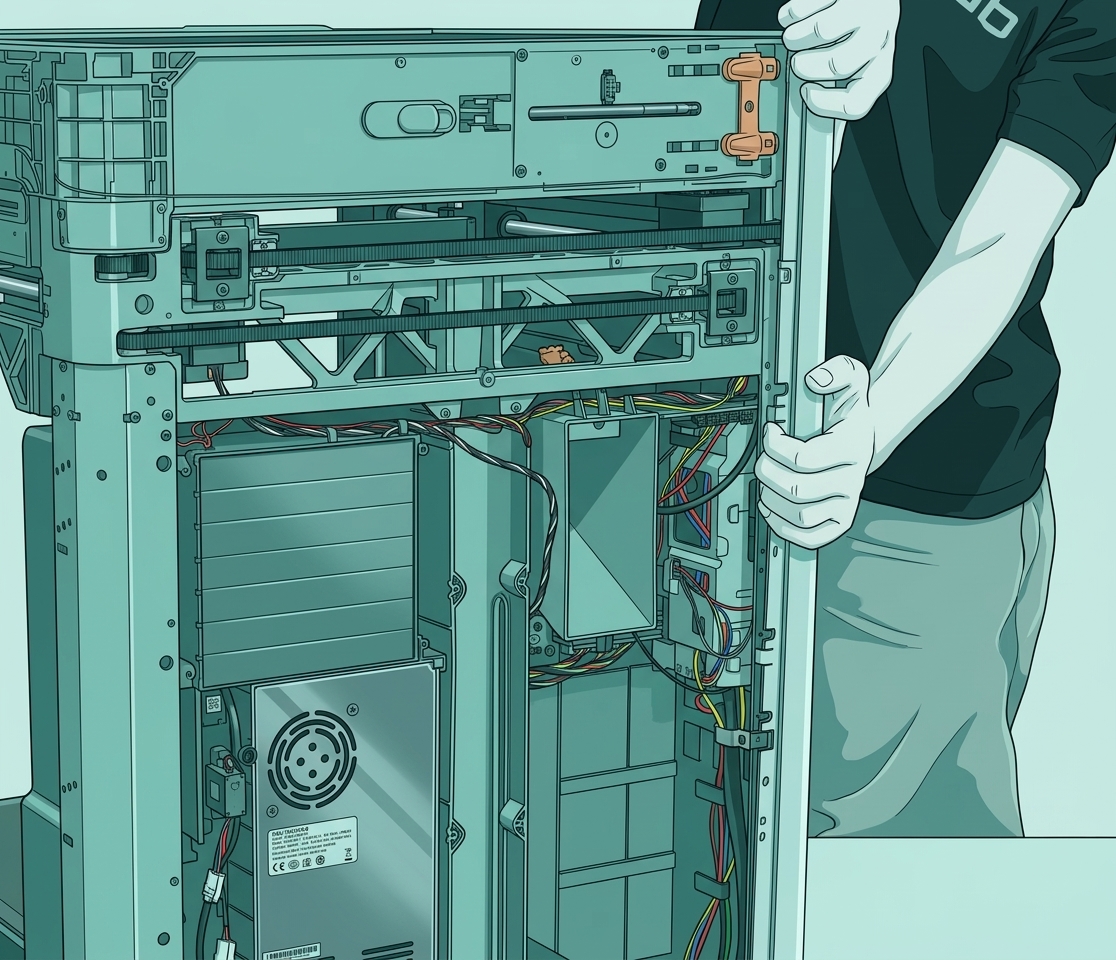

3. Медленно поднимите левую боковую панель вверх, удерживайте рукоятку рукой, вставьте защелку рукоятки в нижнюю часть принтера, а затем вставьте две небольшие защелки рядом с передней дверцей и сзади в соответствующие небольшие отверстия в нижней части принтера;

4. После установки нижней части левой боковой панели проверьте, все ли защелки внизу установлены на место и не болтаются.Затем вдавите правую боковую панель внутрь и зафиксируйте все защелки на месте.

Шаг 4. Затяните винты левой боковой панели

1. Используя шестигранный ключ H2.0, затяните два внутренних винта на левой боковой панели (BT3×8), затем используйте шестигранный ключ H2.0, чтобы затянуть один винт на поперечной балке (BT3×8).

2. Отогните прорезь на силиконовой ленте и используйте шестигранный ключ H2.0, чтобы затянуть два монтажных винта (ST3×3).

Если прорезь трудно открыть, можно аккуратно поддеть ее шестигранным ключом.

Шаг 5. Установка вспомогательного вентилятора охлаждения детали

Способ 1:

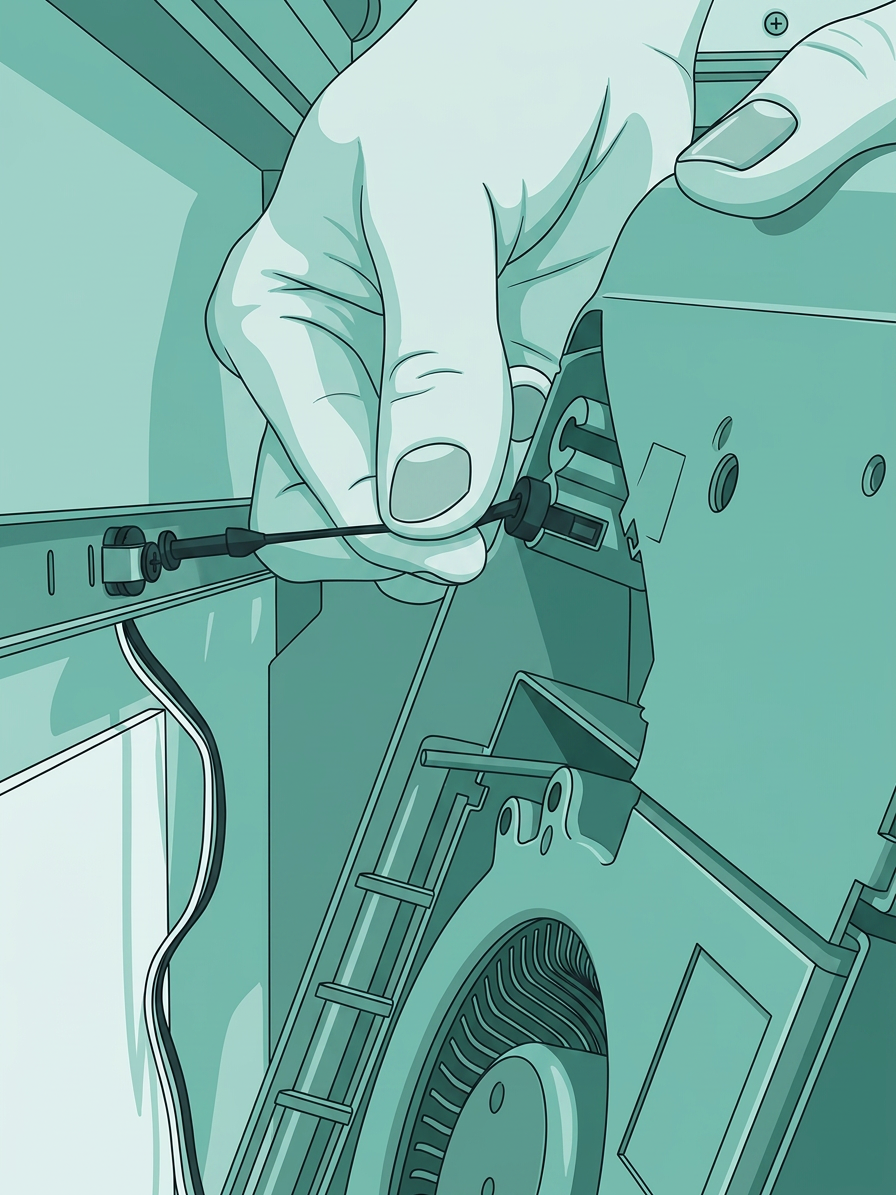

1. Проденьте гибкий винт через внутреннее маленькое отверстие на вентиляторе, затем потяните гибкий винт, чтобы зафиксировать верхнюю часть вентилятора. После фиксации внутренней стороны установите внешний гибкий винт.

Примечание: Вы должны услышать«щелчок»когда гибкий винт полностью установлен.

2. Используйте шестигранный ключ H2.0, чтобы затянуть два нижних монтажных винта.

Примечание: На модели H2S все винты крепления вентилятора расположены в небольших нижних отверстиях.

Способ 2:

1. Выровняйте вспомогательный вентилятор охлаждения детали с отверстиями для винтов на левой панели, затем используйте шестигранный ключ H2.0, чтобы затянуть два нижних фиксирующих винта (BT3x16);

2. Аккуратно разведите вспомогательный вентилятор охлаждения детали обеими руками, выровняйте два отверстия для винтов в верхней части вентилятора с гибкими винтами и вставьте гибкие винты в отверстия.

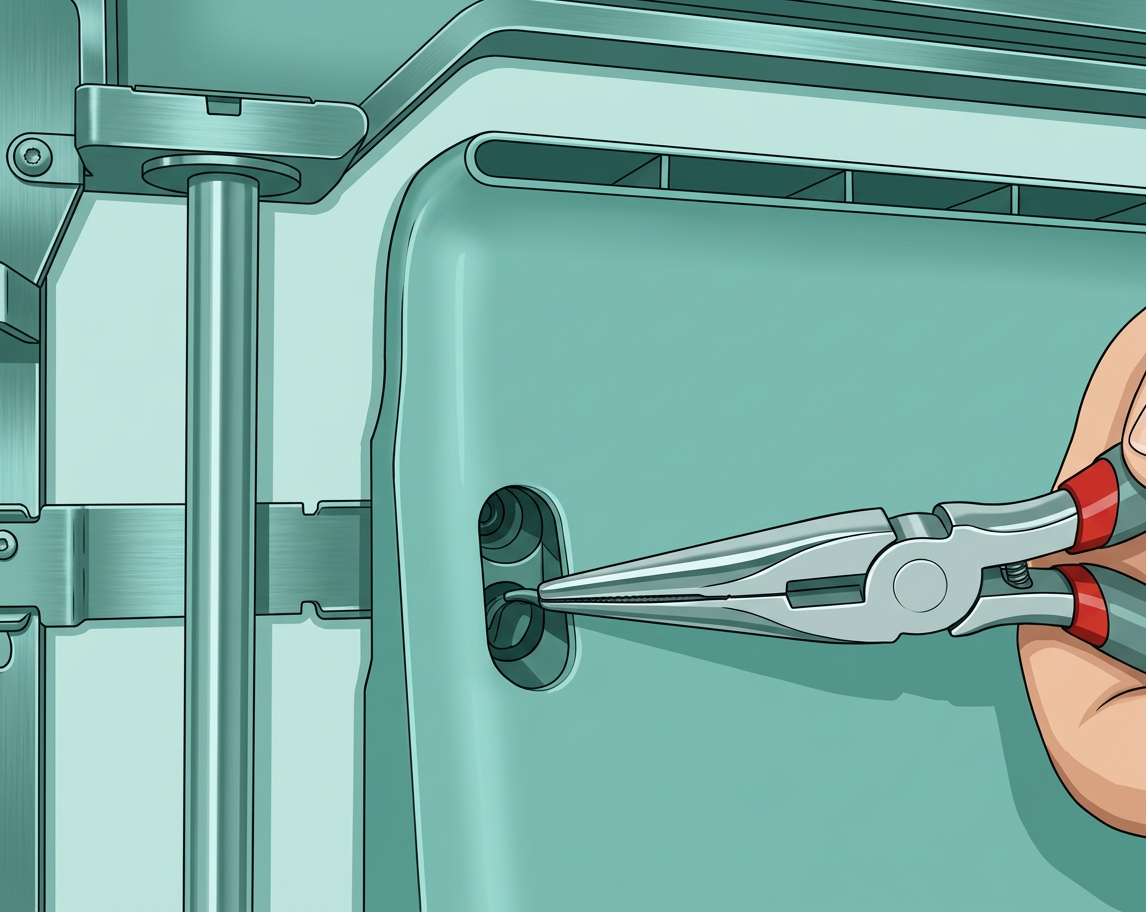

3. Используйте плоскогубцы с узкими губками, чтобы слегка вытянуть гибкие винты, затем потяните гибкие винты, чтобы зафиксировать вентилятор на месте.

Примечание: Избегайте использования плоскогубцев с режущими/кусачими краями(например, бокорезов), так как это может постепенно укоротить гибкие установочные винты.

front-glass-doorfront-laser-safety-window">Шаг 6. Установка передней стеклянной двери/переднего лазерного защитного окна

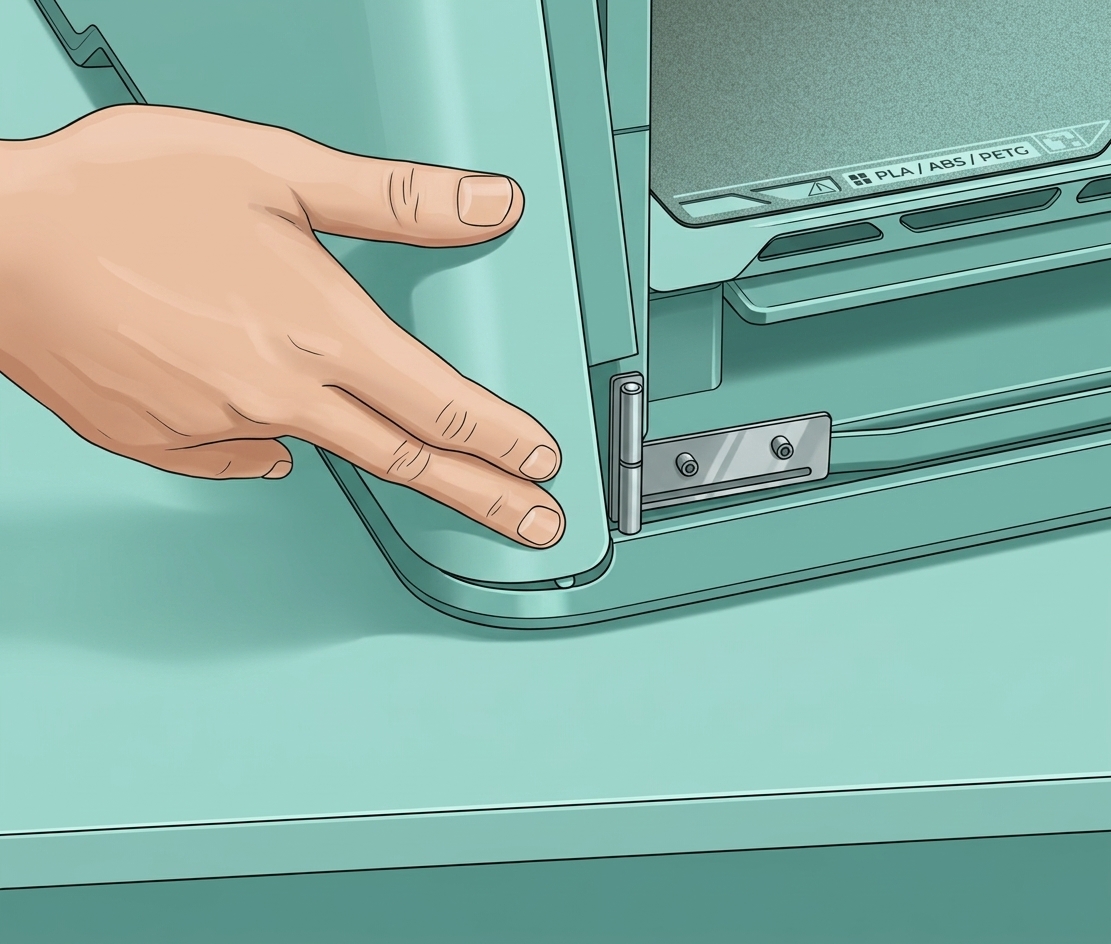

Выровняйте четыре отверстия для винтов на передней двери с положениями винтов петель, удерживайте стеклянную переднюю дверь руками и используйте шестигранный ключ H2.0, чтобы затянуть четыре винта (M3×3, диаметр гайки 10 мм).

Шаг 7. Установка задней панели

1. Вставьте заднюю панель под углом в нижнюю часть принтера.

2. Используйте шестигранный ключ H2.0, чтобы затянуть 11 винтов (помечены красным кругом, ST3×6).

3. Используйте шестигранный ключ H2.0, чтобы затянуть 12 винтов (помечены зеленым прямоугольником, BT3×8).

4. Выровняйте основание внешнего кронштейна катушки с отверстиями на задней части принтера, затем используйте шестигранный ключ H2.0, чтобы затянуть два фиксирующих винта;

Проверка функциональности

1. Подключите кабель питания и включите принтер.

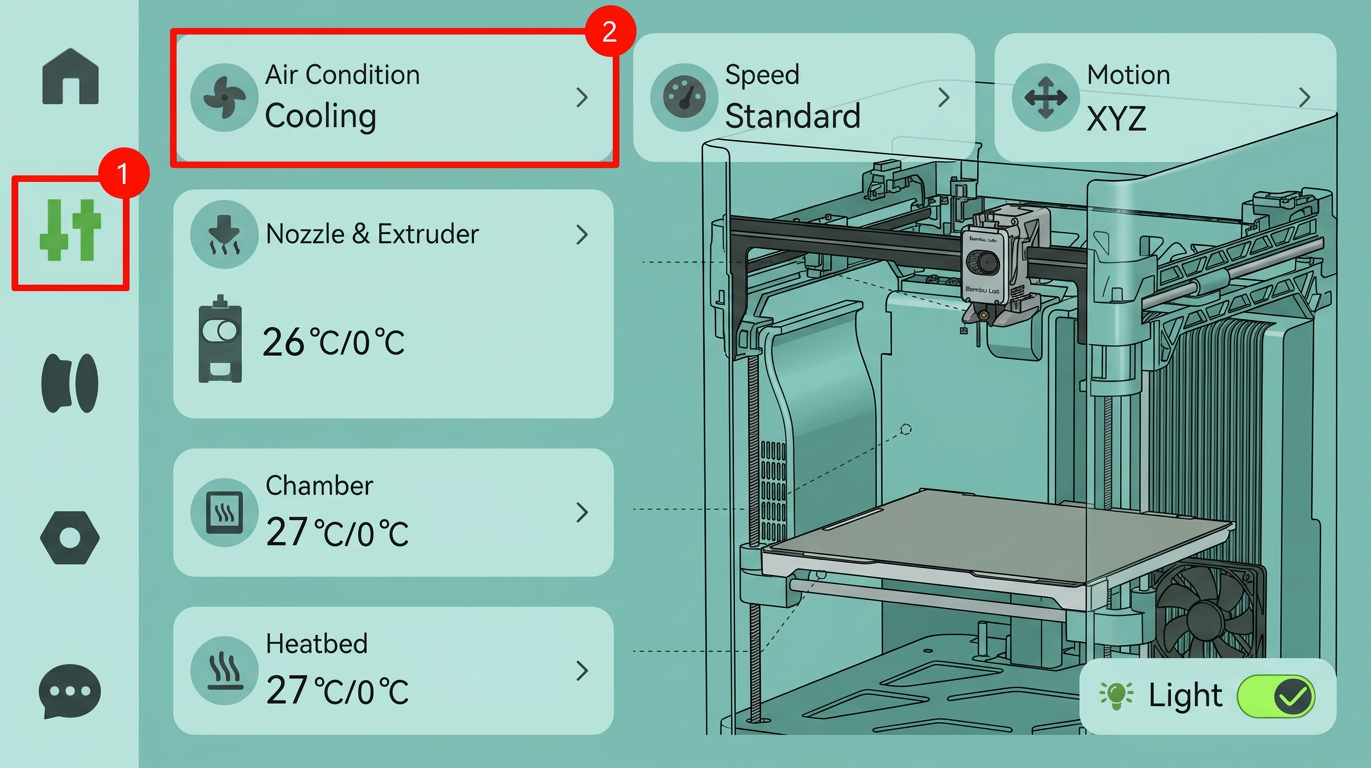

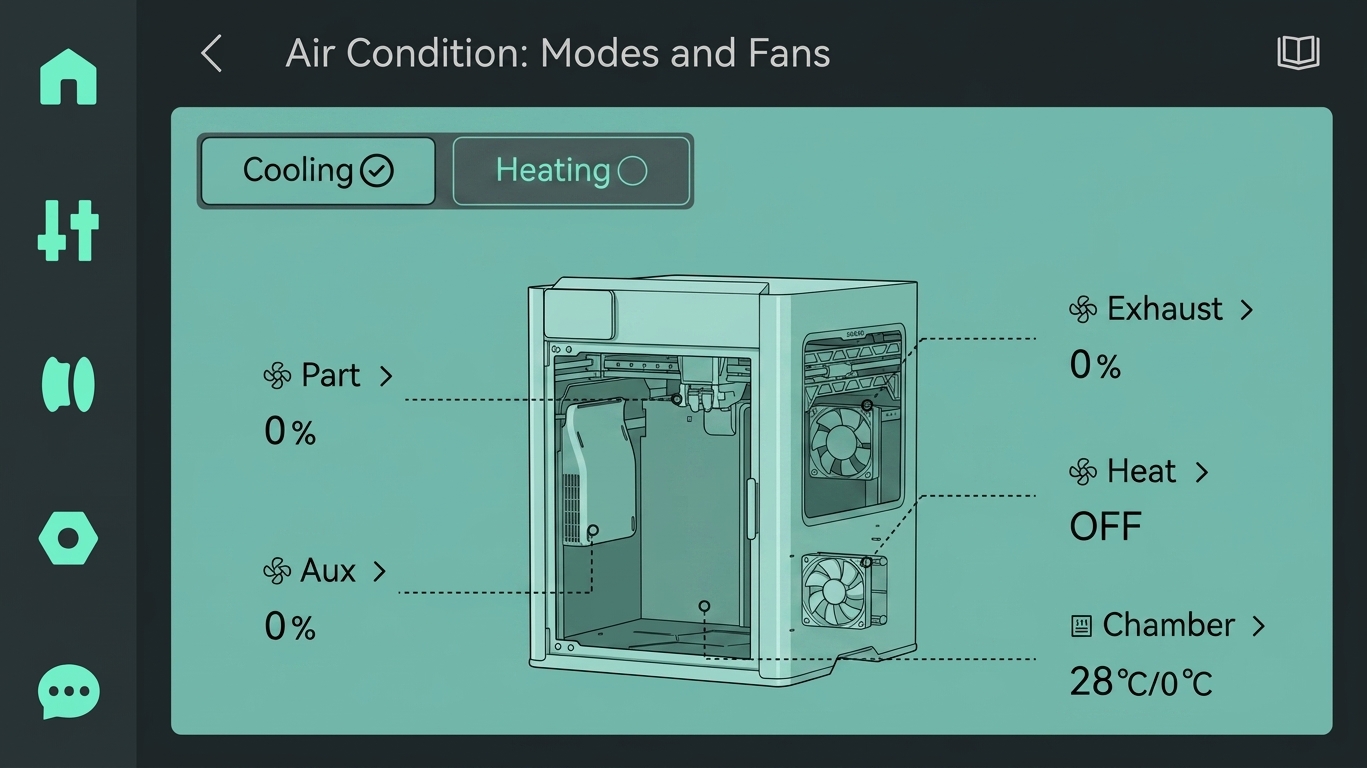

2. Откройте «Управление». Затем нажмите «Управление воздушным потоком».

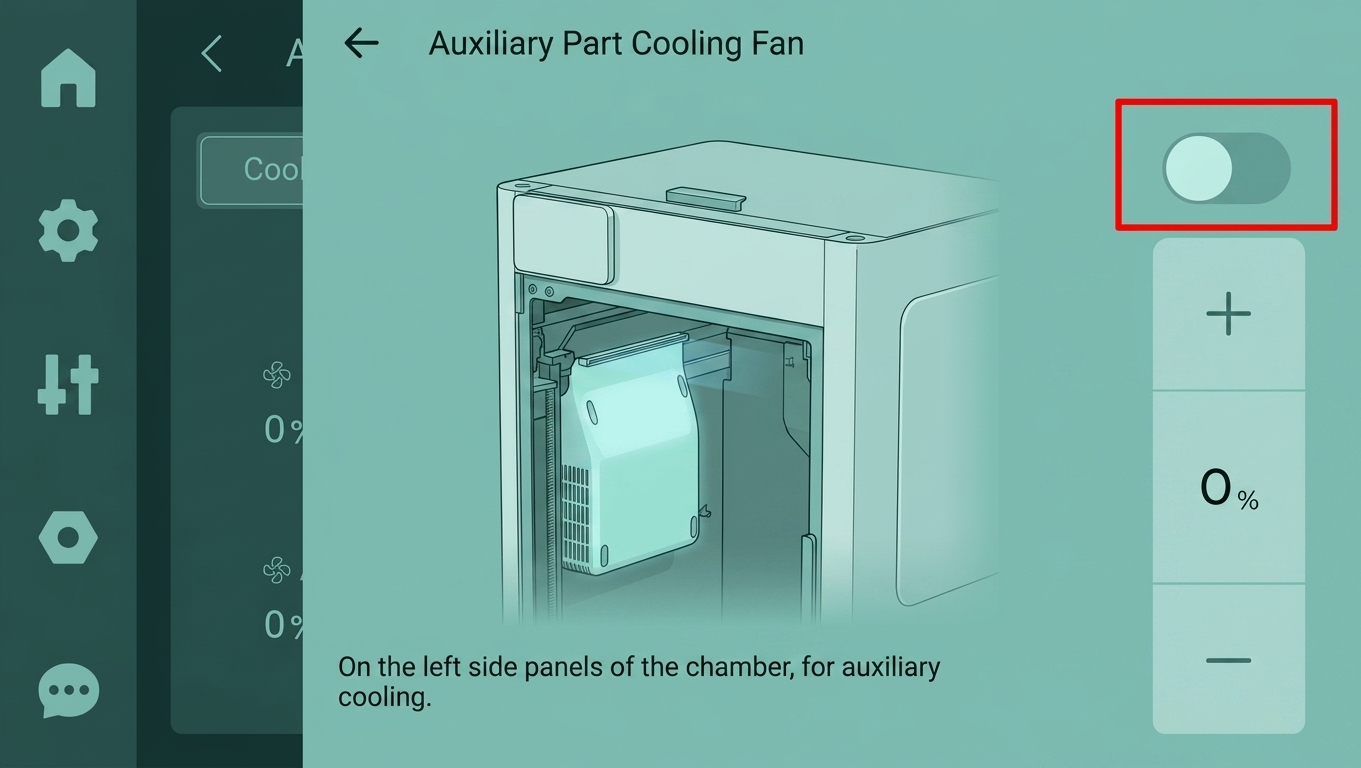

3. Выберите Aux

4. Включите функцию и установите желаемую скорость.

Если вспомогательный вентилятор охлаждения детали работает как ожидается, замена завершена. В противном случае вернитесь к шагам проверки, подключите и попробуйте снова. Если проблема сохраняется, обратитесь в службу поддержки Bambu Lab за дополнительной помощью.

Надеемся, что предоставленное подробное руководство было полезным и информативным.

Если это руководство не решает вашу проблему, пожалуйста, отправьтетехнический запрос, мы ответим на ваши вопросы и предоставим помощь.

Если у вас есть какие-либо предложения или отзывы об этой Wiki, пожалуйста, оставьте сообщение в области комментариев. Спасибо за вашу поддержку и внимание!
