H2D Hotend Cooling Fan Air Duct Replacement Guide

H2D Hotend Cooling Fan Air Duct Replacement Guide

H2D Hotend Cooling Fan Air Duct Replacement GuideПримечание: На этой странице в качестве примера используется машина H2D. Шаги замены точно такие же для H2C.

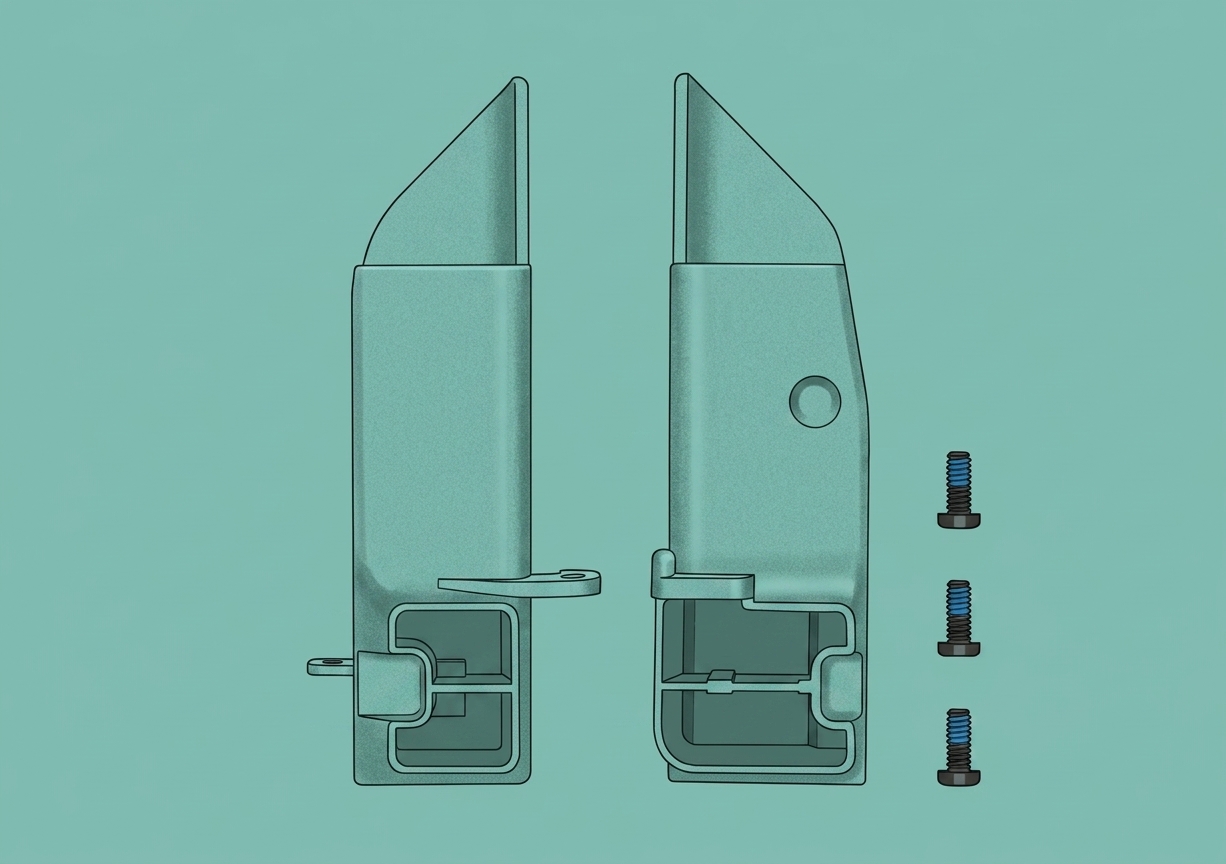

Воздуховод охлаждающего вентилятора хотэнда

Применимые модели принтеров H2D, H2C

Когда использовать Воздуховод охлаждающего вентилятора хотэнда поврежден - Рекомендуется технической поддержкой Bambu Lab для замены

Необходимые инструменты и материалы - Отвертка H1.5 - Отвертка H2.0 - Воздуховод охлаждающего вентилятора хотэнда [магазин Bambu Lab

Предупреждение о безопасности Крайне важно выключить принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами печатающей головки. Выполнение задач при включенном принтере может привести к короткому замыканию, повреждению электроники и опасности для безопасности. Во время технического обслуживания или устранения неполадок вам может потребоваться разобрать детали, включая хотэнд. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом, с другим металлом или с электронными компонентами, пока принтер еще включен. Это может привести к повреждению электроники принтера и дополнительным проблемам. Поэтому крайне важно выключить принтер и отсоединить его от источника питания перед проведением любого технического обслуживания. Это предотвратит короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное техническое обслуживание. При возникновении любых опасений или вопросов по выполнению данного руководства откройте новый запрос на нашей странице поддержки , и мы сделаем все возможное, чтобы оперативно ответить и оказать необходимую помощь.

Замена левого воздуховода

Снятие левого воздуховода

1. Снимите воздуховод вентилятора охлаждения детали Вы можетеобратиться к следующему видео или к Руководству по замене воздуховода вентилятора охлаждения детали для снятия воздуховода.

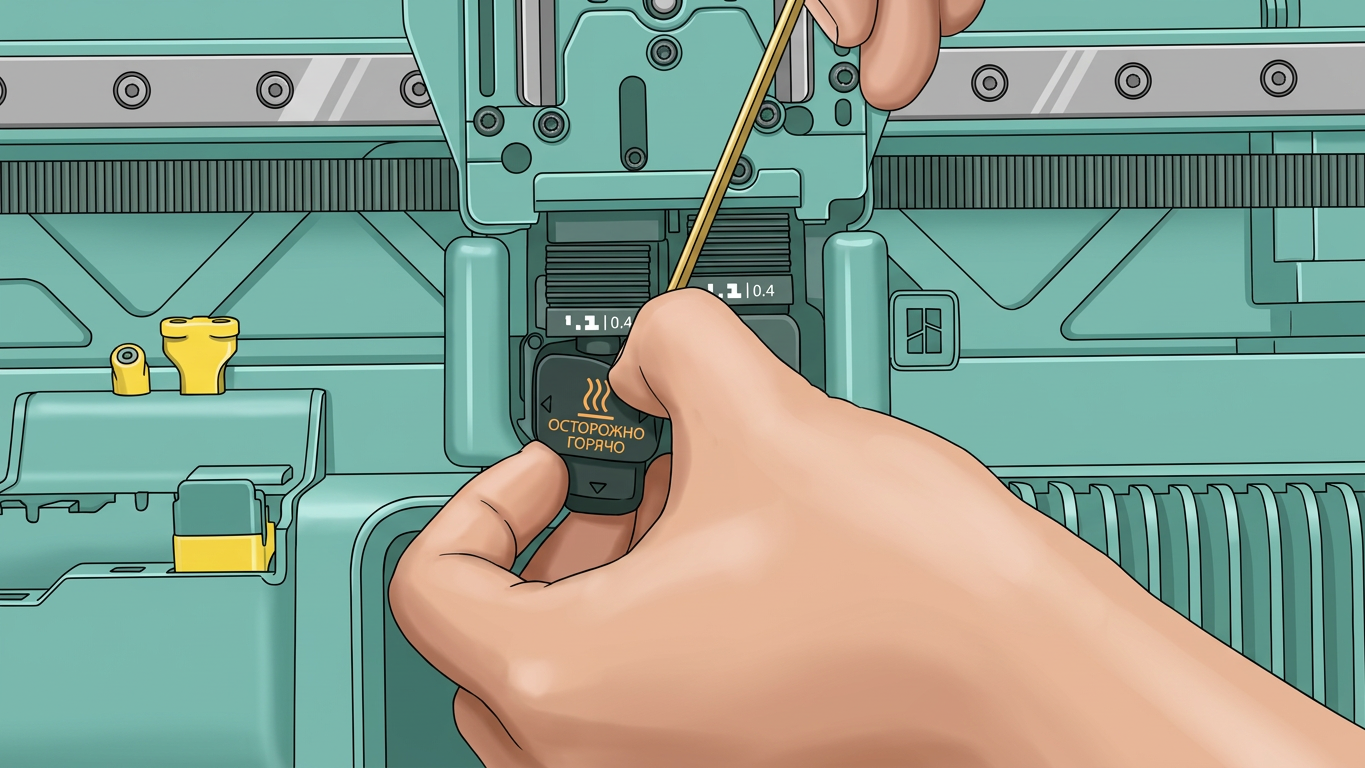

2. Снимите левую сборку сопла Снимите силиконовую крышку левого сопла, освободите быстроразъемный фиксатор и снимите сопло.

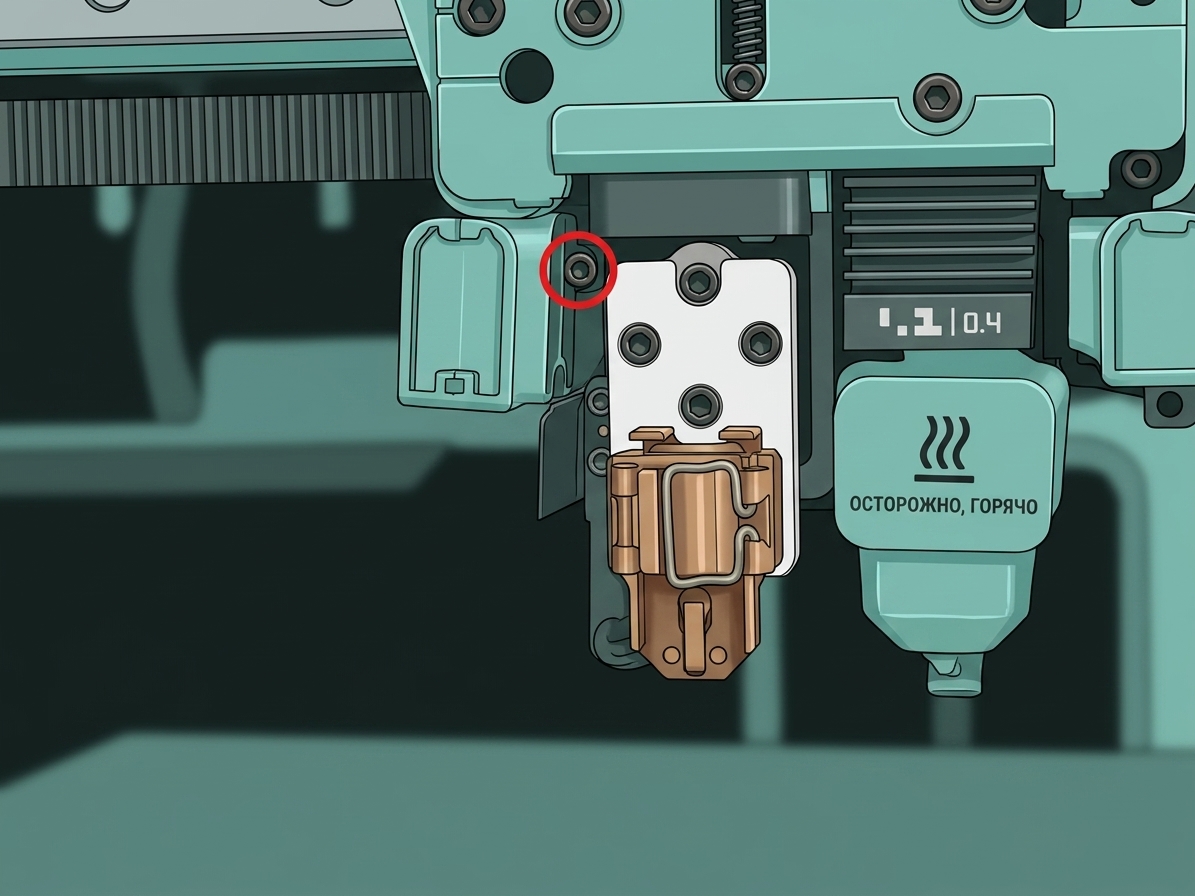

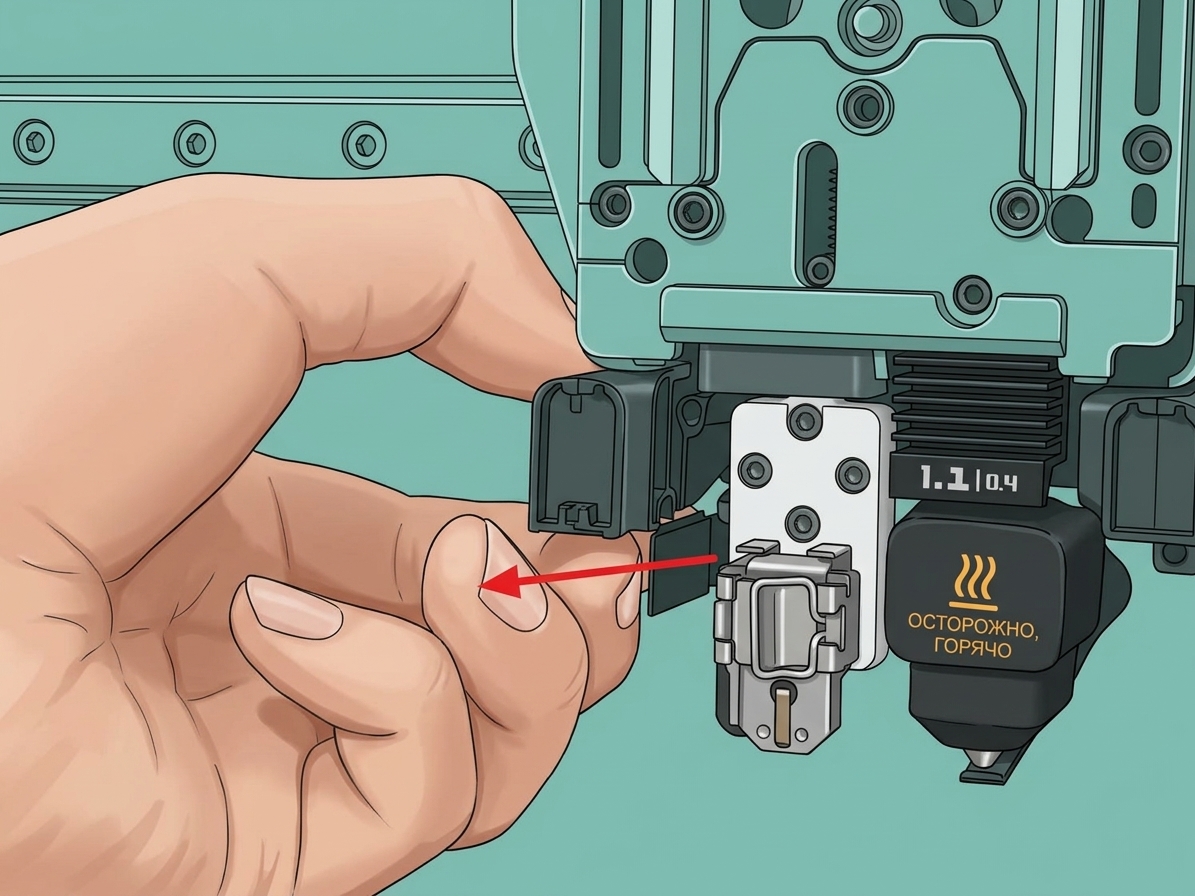

3. Снимите воздуховод охлаждающего вентилятора хотэнда После выполнения вышеуказанных шагов вы увидите крепежные винты левого воздуховода. Используйте отвертку H1.5, чтобы открутить винты (M25), затем извлеките воздуховод.

Установка левого воздуховода

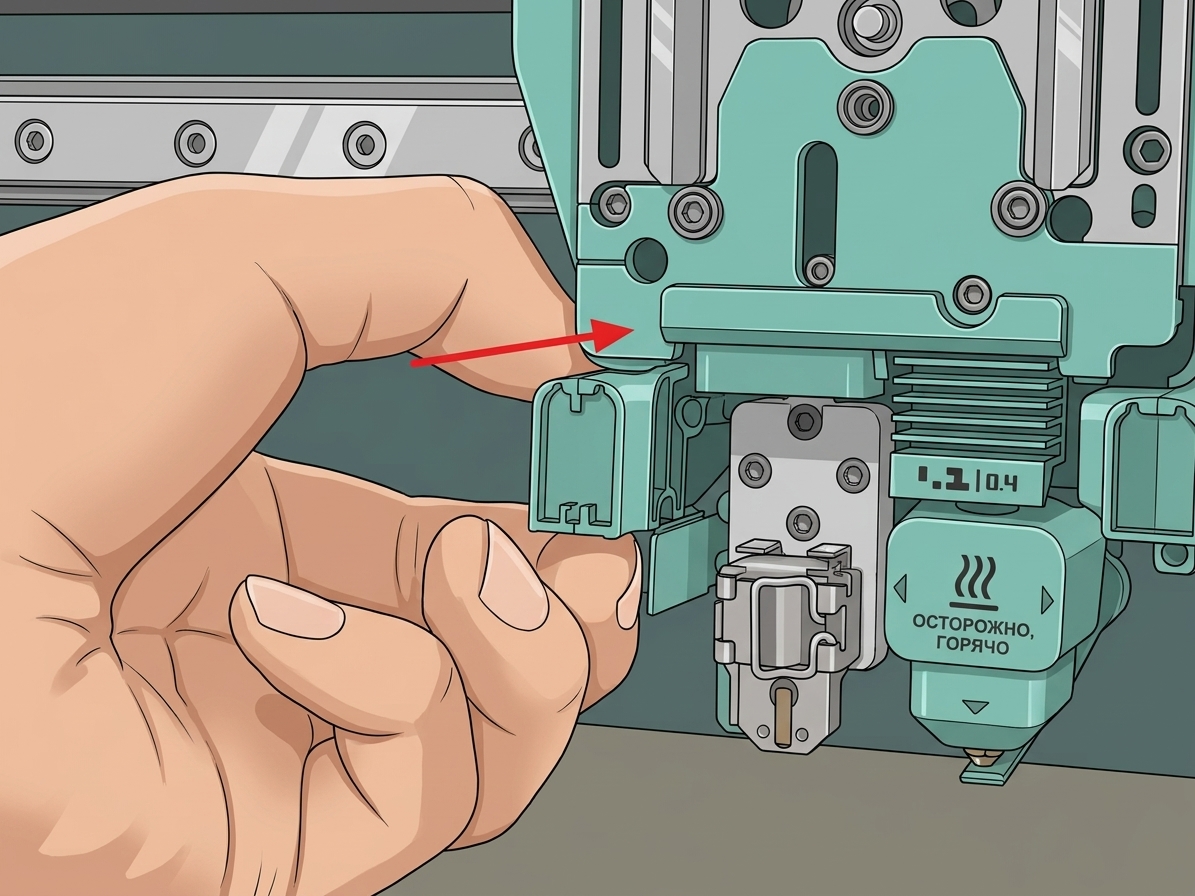

1. Установите воздуховод охлаждающего вентилятора хотэнда Вставьте левый воздуховод и закрепите его отверткой H1.5.

2. Установите левую сборку сопла Установите сборку сопла тем же способом, убедившись, что быстроразъемный фиксатор надежно закреплен. Неправильное крепление фиксатора сопла Правильное крепление фиксатора сопла

3. Установите воздуховод вентилятора охлаждения детали Вы можете обратиться к следующему видео или к Руководству по замене воздуховода вентилятора охлаждения детали для установки воздуховода.

Замена правого воздуховода

Снятие правого воздуховода

1. Снимите воздуховод вентилятора охлаждения детали Вы можете обратиться к следующему видео или к Руководству по замене воздуховода вентилятора охлаждения детали для снятия воздуховода.

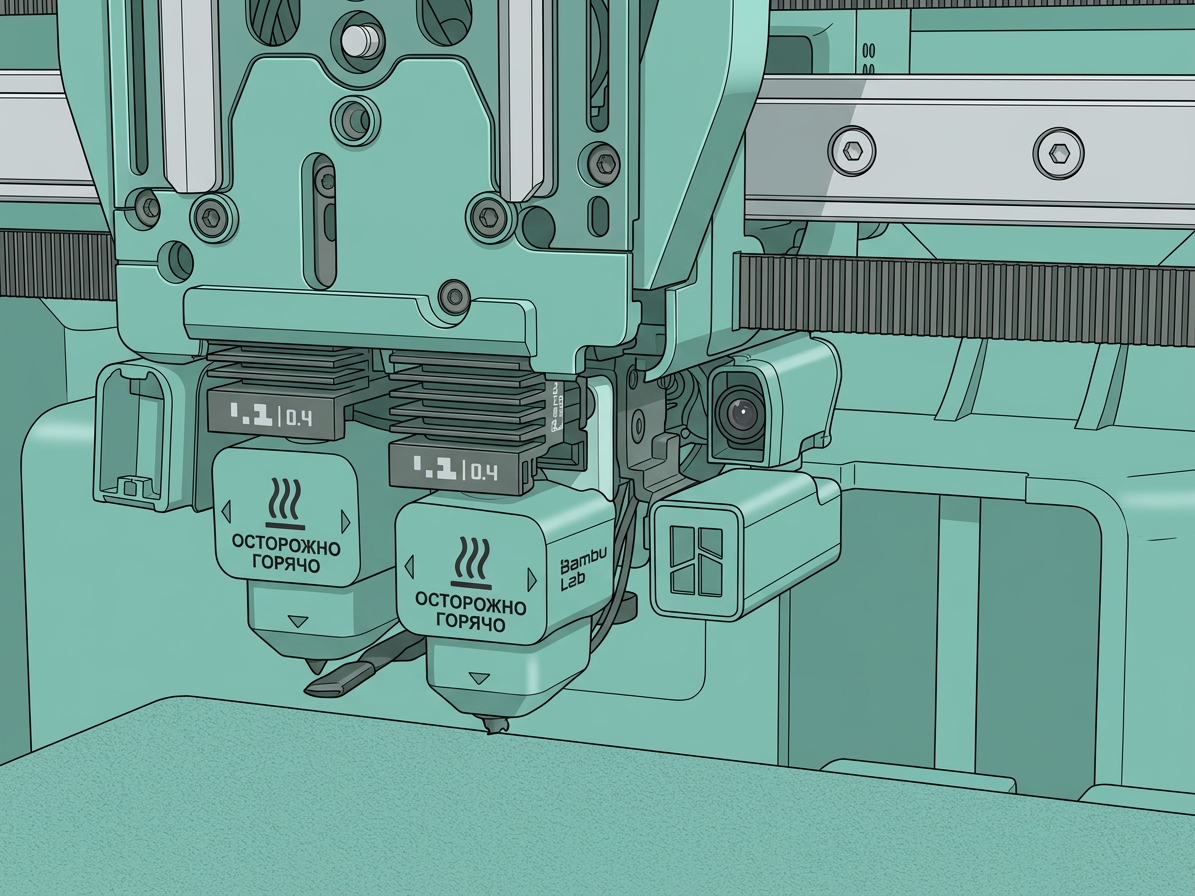

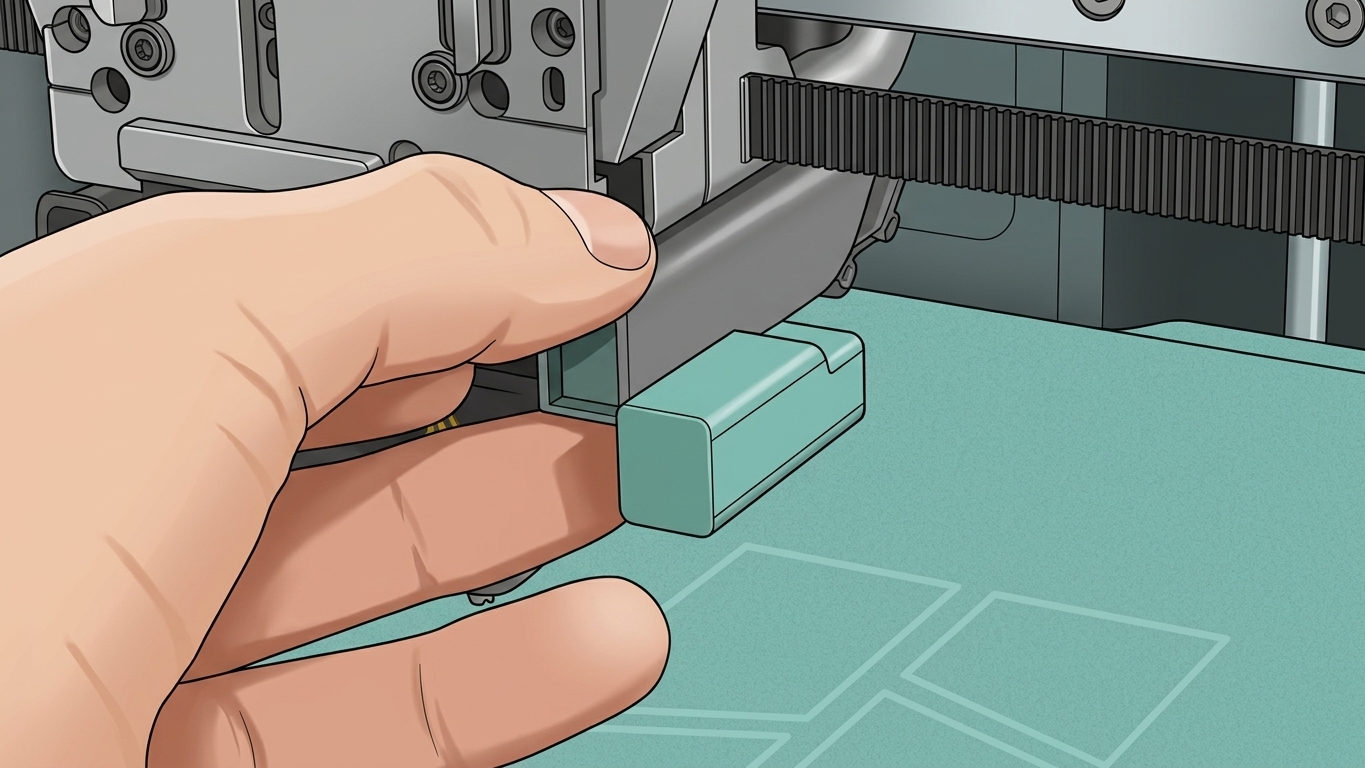

2. Снимите воздуховод охлаждающего вентилятора хотэнда Используя отвертку H1.5, открутите два крепежных винта (M25) воздуховода, затем переверните его наружу, чтобы снять правый воздуховод. Обратитесь к следующей анимации для конкретных шагов. Ниже показан воздуховод после правильного снятия.

Установка правого воздуховода

1. Установите воздуховод охлаждающего вентилятора хотэнда Вставьте воздуховод и поверните его внутрь, чтобы зафиксировать положение, затем установите два крепежных винта для завершения установки воздуховода. Обратитесь к следующей анимации для конкретных шагов установки.

2. Установите воздуховод вентилятора охлаждения детали Вы можете обратиться к следующему видео или к Руководству по замене воздуховода вентилятора охлаждения детали для установки воздуховода.

Конечные примечания Мы надеемся, что подробное руководство было полезным и информативным. Если это руководство не решило вашу проблему, пожалуйста, отправьте технический запрос /guides/, мы ответим на ваши вопросы и окажем помощь. Если у вас есть предложения или отзывы по этому Wiki, пожалуйста, оставьте сообщение в разделе комментариев. Спасибо за вашу поддержку и внимание!
