Типы винтов и области применения

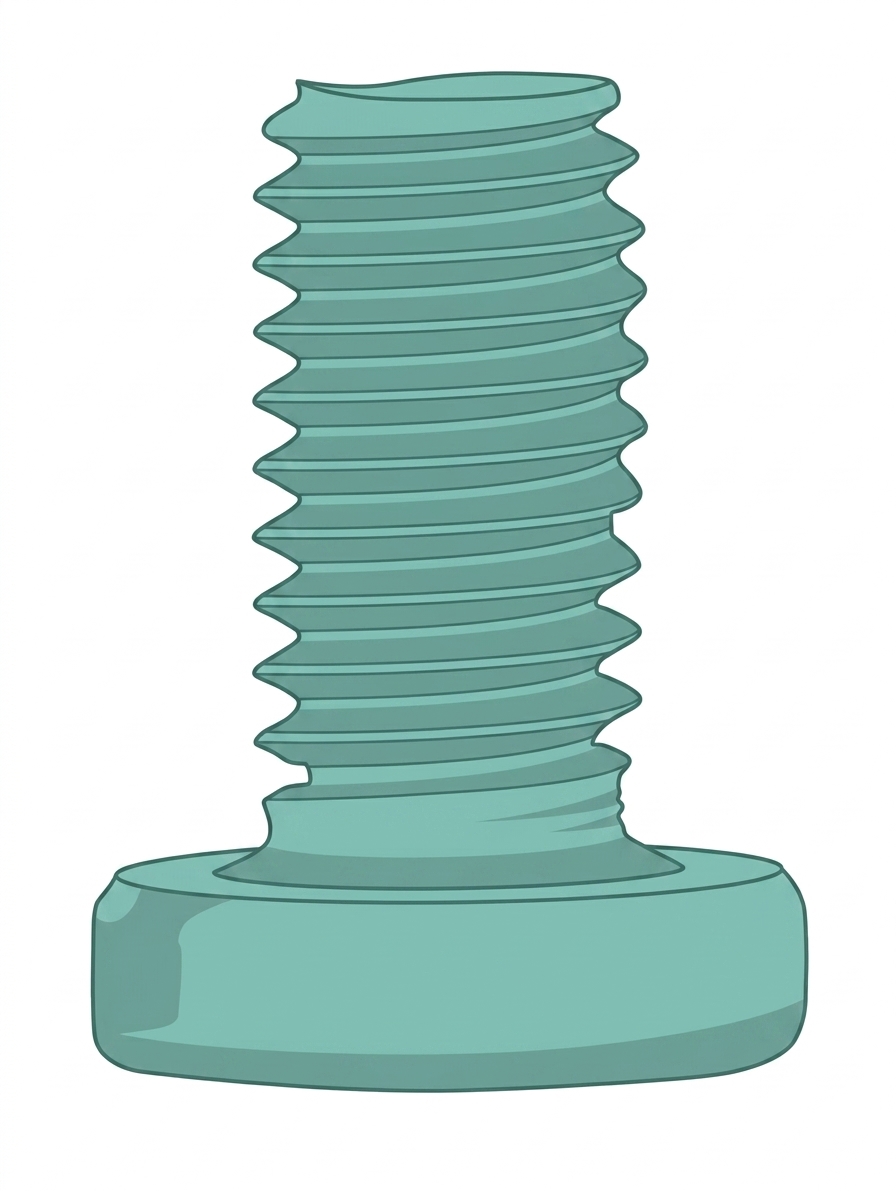

M (Метрические винты для машин) Винты серии M — самые распространенные метрические винты для машин. Винты серии M являются стандартными метрическими винтами для машин, используемыми ссоответствующими гайками или предварительно нарезанными отверстиями. Резьбаполной длины, обеспечивая прочные соединения и хорошую повторяемость при сборке/разборке. Типичное применение:надежные соединения, которые могут быть демонтированы и установлены повторно. |

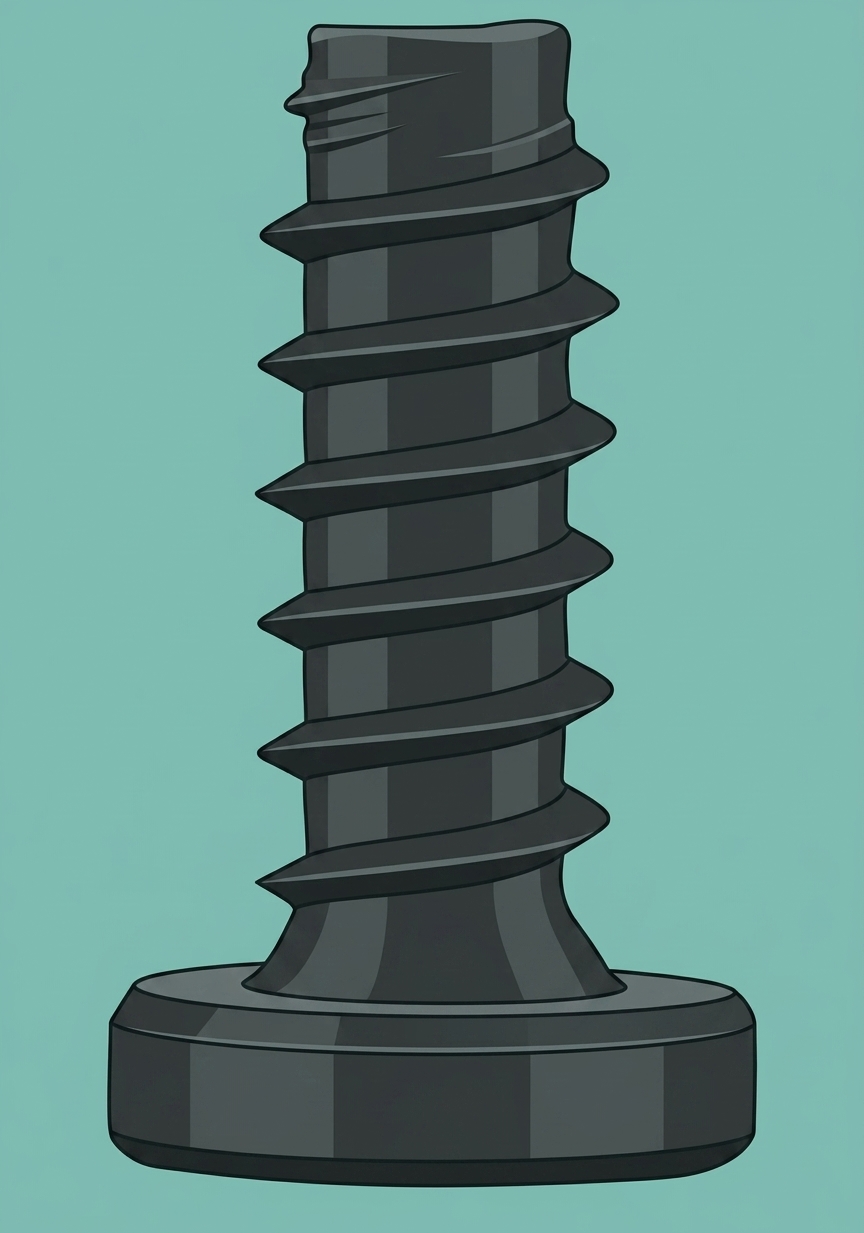

BT (Самонарезающие винты для пластика) Они имеютболее пологую резьбу с большим шагоми тупой или полуострый наконечник. Они могут нарезать собственную резьбу в пластиковых деталях, снижая риск растрескивания, вызванного слишком глубокой резьбой, что делает их лучшим выбором для пластиковых материалов. |

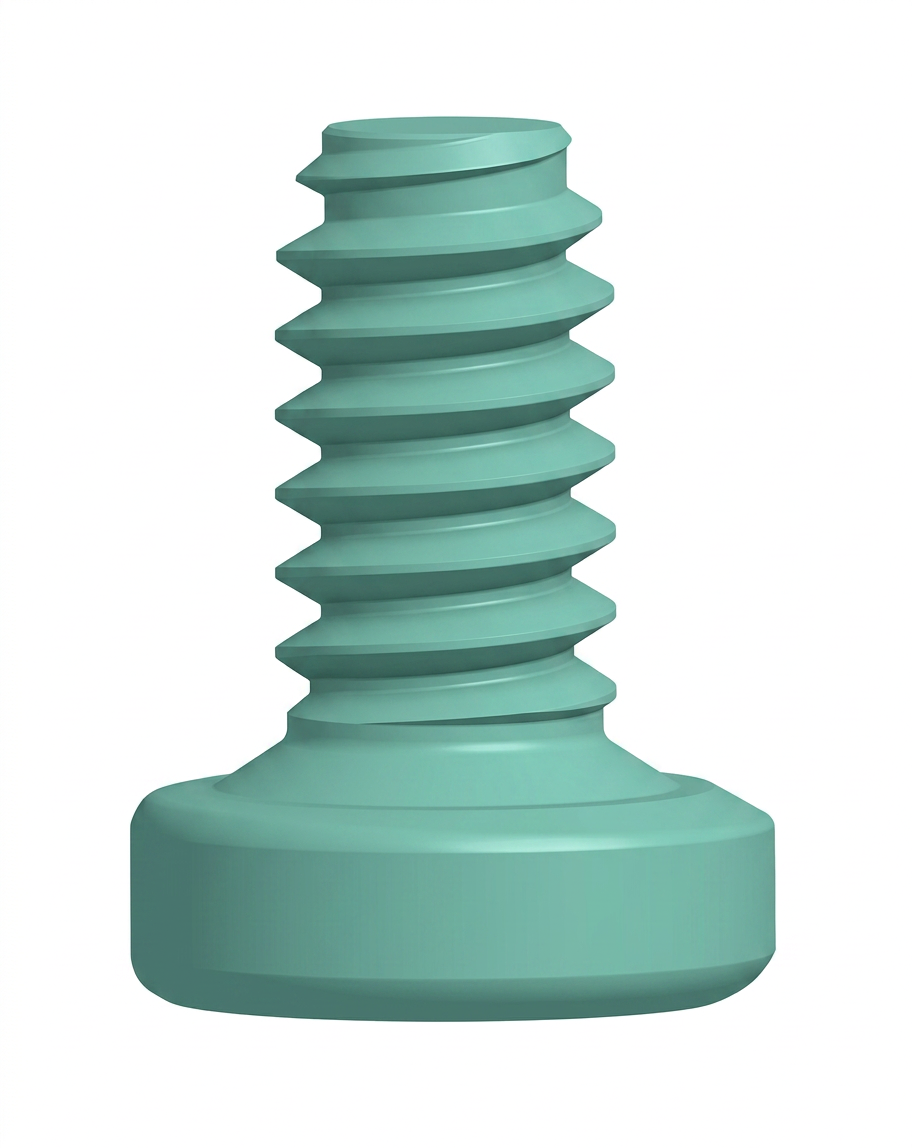

ST (Самонарезающие винты для листового металла) Они имеютострый профиль резьбы с относительно мелким шагоми острый наконечник, обеспечивающий высокую режущую способность. Они могут нарезать резьбу непосредственно в тонком листовом металле (обычно 1–3 мм) без предварительного сверления/нарезания резьбы, повышая эффективность сборки. |

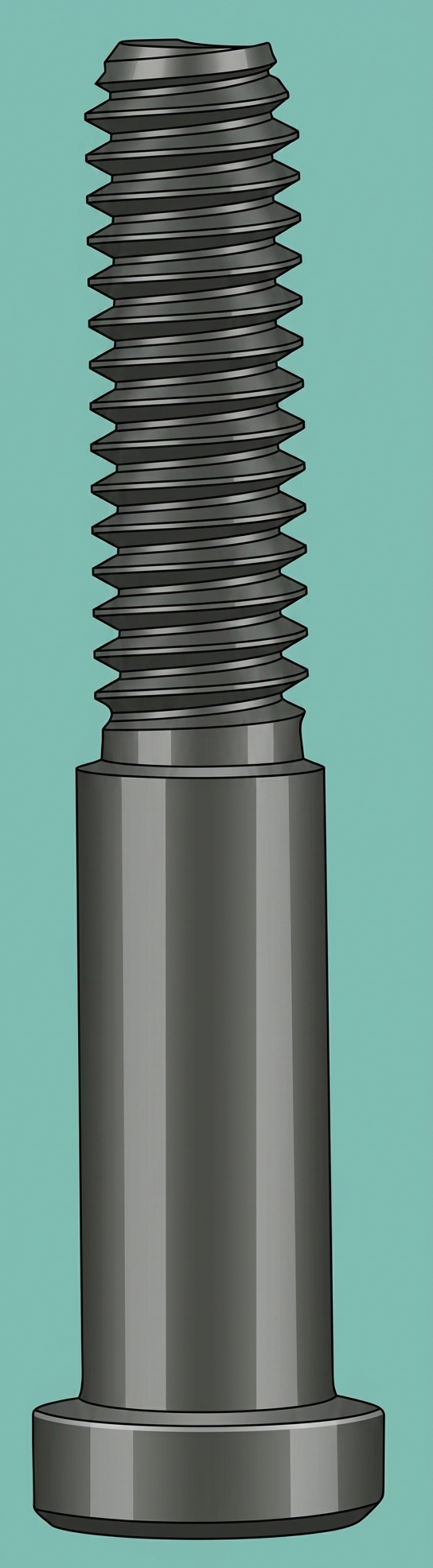

MG (Винты с частичной резьбой) Винты с частичной резьбой имеютрезьбу только на части стержня, с нерезьбовой частьюобычно рядом с головкой. Такая конструкция сочетает в себе прижимную силу полной резьбы с функцией центрирования гладкого стержня, поэтому она часто используется там, где требуются как надежное крепление, так и точное позиционирование. |
Не перепутайте винты BT, ST и серии M!
У них разные профили резьбы и шаги; смешивание может привести к срыву резьбы, растрескиванию пластика или необратимому повреждению нарезанных отверстий.
Правила размеров и маркировки
Общая нотация: "Тип + Диаметр × Длина резьбы (мм)”. Например, M3×10 означает, что винт серии M имеет диаметр 3 мм и длину 10 мм.

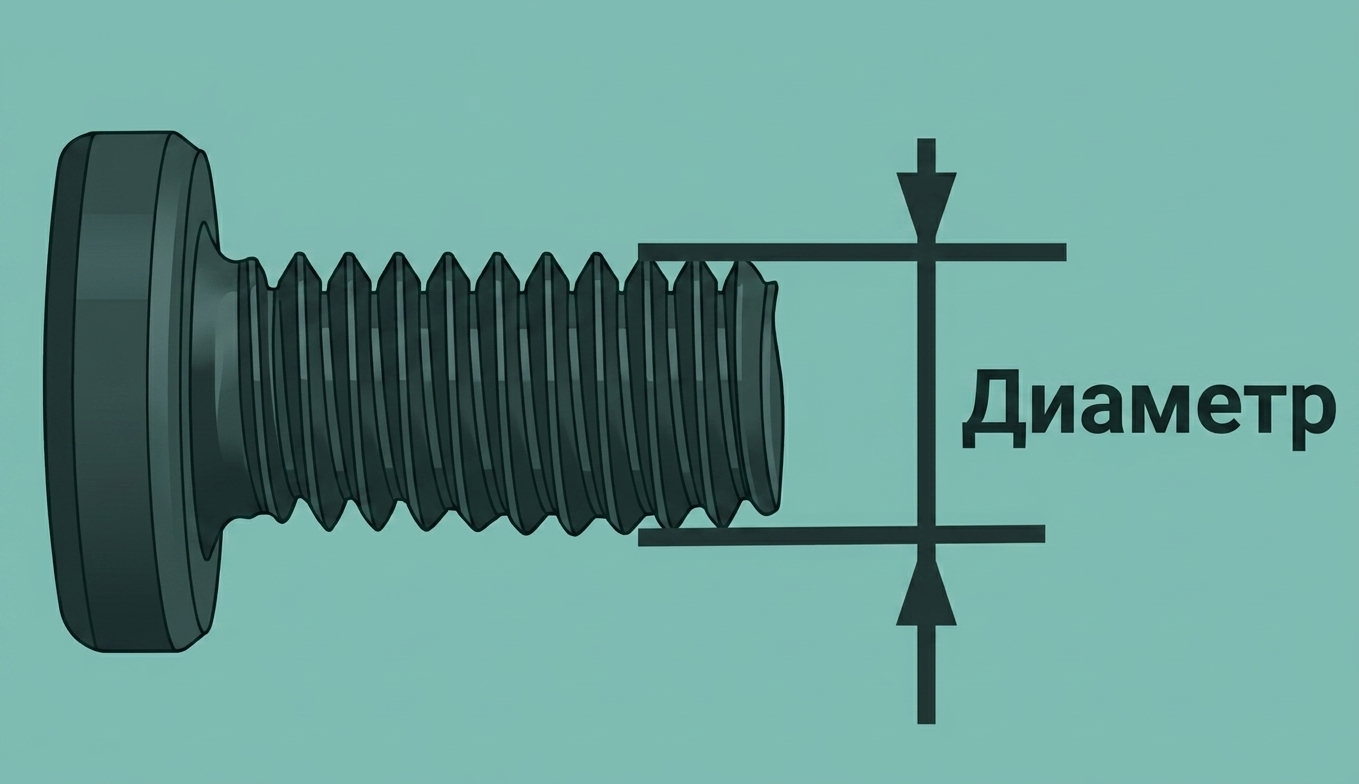

Диаметр:наружный (внешний) диаметр наружной резьбы. Длина резьбы:расстояние отопорной поверхностипод головкой до конца стержня; высота головки не включается.
Винт с шестигранной головкой
Принтеры Bambu Lab широко используют винты с шестигранной головкой для сборки машины и крепления основных компонентов. В основном эти винты можно демонтировать и устанавливать, используя только шестигранные ключи H1.5 и H2.0.
Примечание:Задачи сборки MakerWorld могут потребовать шестигранные ключи H1.3 и H2.5; пожалуйста, выберите подходящий размер при необходимости. Для лазерного модуля мощностью 40 Вт соединитель воздушной трубки PU необходимо демонтировать с помощью шестигранного ключа H2.5.

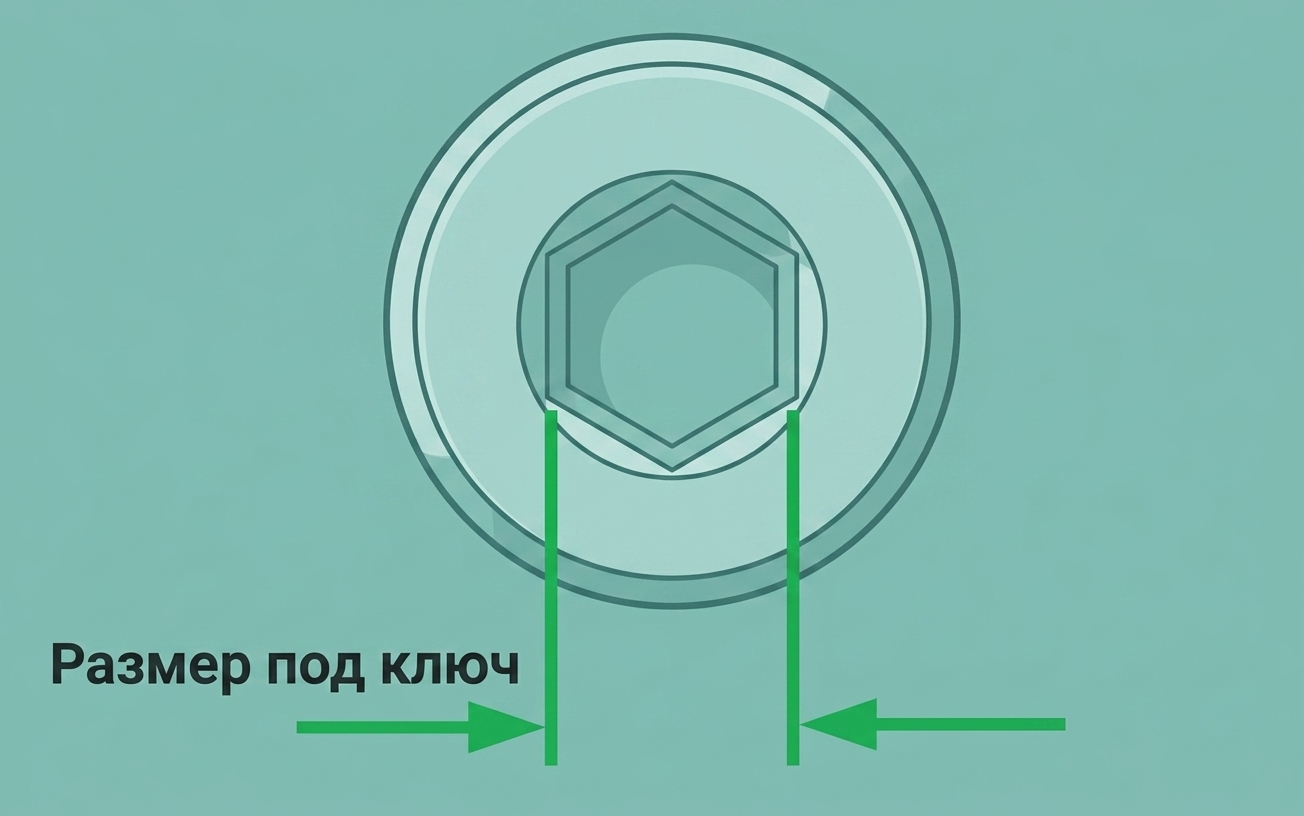

В маркировке размеров шестигранного ключа "H" обозначает шестигранную головку, а следующее число (например, 1.5, 2.0) точно указывает размер по плоскостям инструмента в миллиметрах (мм). Такая конструкция не только обеспечивает надежное соединение, но и предоставляет пользователям удобный опыт обслуживания.
Фиксатор резьбы
Фиксатор резьбы— это материал, который предварительно наносится на резьбу крепежных элементов (на часть или всю резьбу) на заводе. Он обеспечивает устойчивость к ослаблению и вибрации во время сборки без необходимости использования дополнительного клея. Винты, используемые в принтерах Bambu Lab, делятся на две категории:винты с красным фиксатором резьбыивинты с синим фиксатором резьбы.

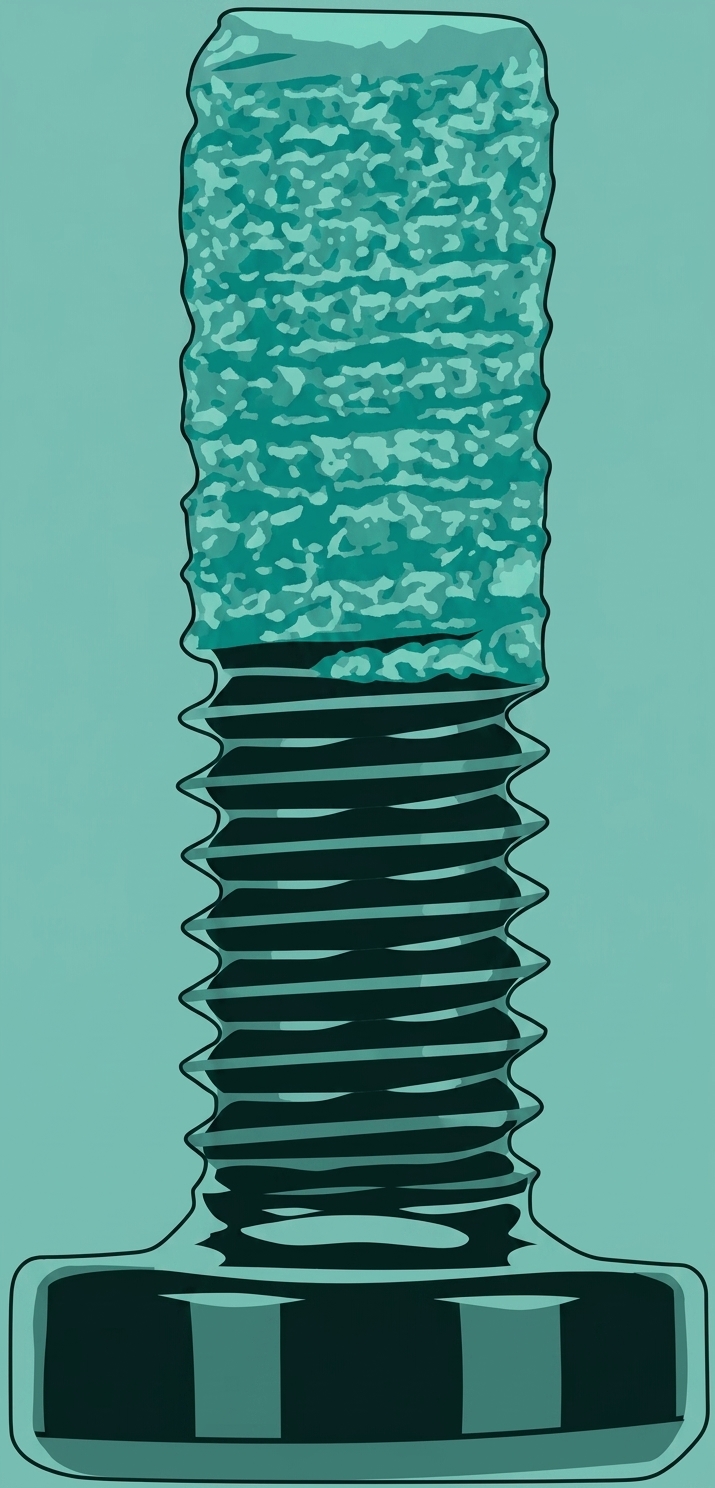

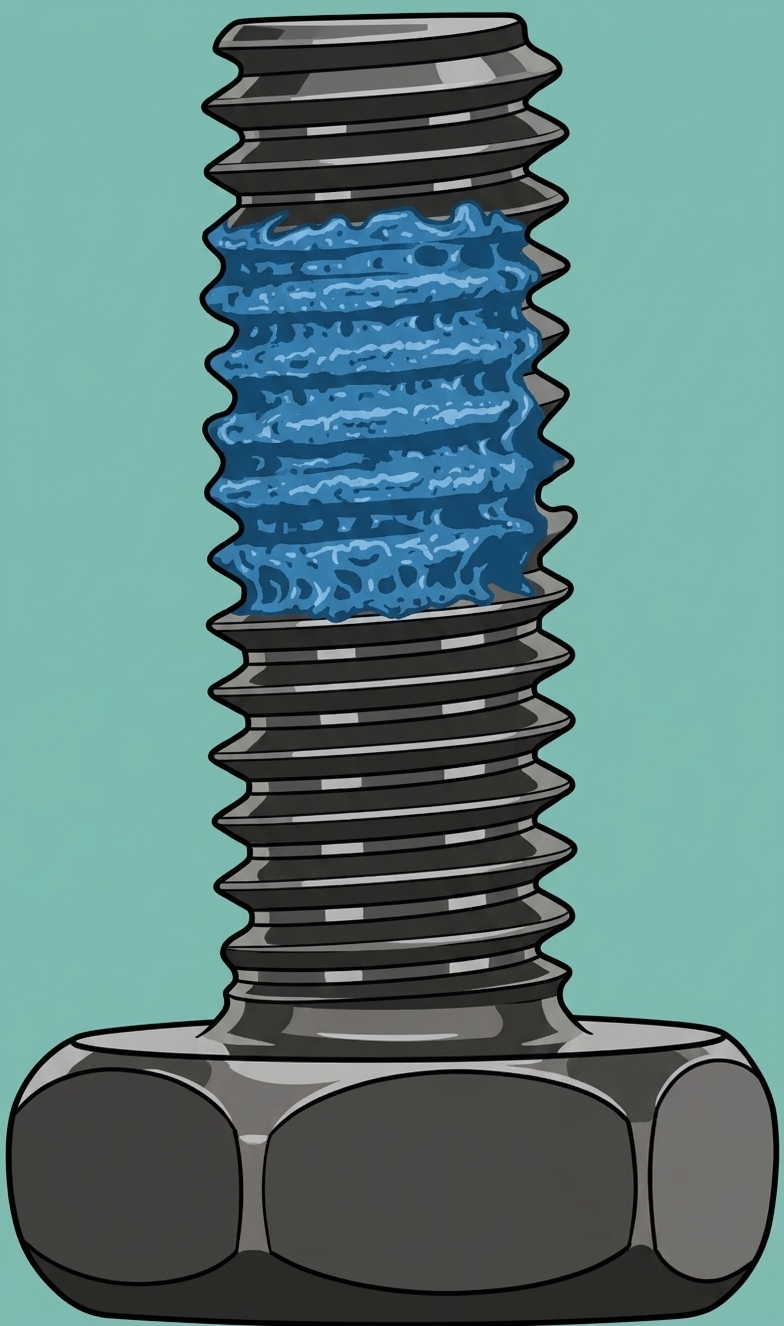

| Тип | Винты с красным фиксатором резьбы (Высокая прочность) | Винты с синим фиксатором резьбы (Средняя прочность) |
|---|---|---|
| Определение | Покрыты фиксатором резьбы высокой прочности, обеспечивающим наилучшую устойчивость к ослаблению. | Покрыты фиксатором резьбы средней прочности, балансируя между удержанием и возможностью обслуживания. |
| Основное применение | Важные детали, которые никогда не должны ослабляться и редко открываются. | Для соединений, требующих как устойчивости к ослаблению, так и периодического обслуживания или осмотра. |
| Типичные применения | Крепление гайки ходового винта, рама движения и другие критические структурные компоненты. | Крепление двигателя. |
| Устойчивость к ослаблению | Очень трудно снять; требуется высокий крутящий момент. | Хорошая стабильность при сохранении умеренной возможности снятия |
| Примечания | Винты с красным фиксатором резьбы Bambu Lab используют химический клей. Их следует рассматривать как одноразовые соединения. После установки покрытию требуется около 24 часов для полного отверждения. Если потребуется последующее снятие, сильная адгезия отвердевшего клея означает, что потребуется значительное усилие для выкручивания винта; после снятия структура противосамоотвинчивания повреждается, поэтому антиослабляющие свойства заметно снизятся при повторной сборке. | Винты с синим фиксатором резьбы Bambu Lab используют синюю нейлоновую вставку. Они поддерживают многократные циклы сборки и разборки, сохраняя стабильное прижимное усилие при повторном затягивании и ослаблении, что удовлетворяет потребностям многократной сборки. |
| Иллюстрации |
|
|
Надеемся, что предоставленное подробное руководство было полезным и информативным.
Если это руководство не решит вашу проблему,пожалуйста, подайтетехнический тикет, мы ответим на ваши вопросы и предоставим помощь. Если у вас есть какие-либо предложения или отзывы об этой Wiki, пожалуйста, оставьте сообщение в области комментариев. Спасибо за вашу поддержку и внимание!
