Предисловие
Отказ от ответственности
Меры безопасности
a. Прочитайте руководство и заявление о безопасности
b. Правильно соберите машину и обеспечьте вентиляцию и отвод дыма
c. Установите правильные рабочие параметры
d. Во время обработки кто-то должен дежурить. В случае чрезвычайной ситуации немедленно нажмите кнопку аварийной остановки, чтобы отключить питание
e. Рядом с машиной должно находиться огнетушащее устройство
f. После каждой лазерной обработки требуется очистка и регулярное техническое обслуживание
Руководство по безопасности лазера
Важная информация об использовании лазерного модуля
Программное обеспечение и прошивка
Вам необходимо заранее загрузить программное обеспечение Bambu Suite и обновить прошивку принтера до последней версии.
Введение в лазерный модуль и сборка
Введение в лазерный модуль
Процедура установки лазерного модуля
Вы можете посмотреть видео подробного процесса установки кнопки аварийной остановки и трубы вентиляции дыма: Установка лазерного модуля
-
Выньте лазерный модуль из упаковочного ящика и установите его, выполнив следующие шаги:

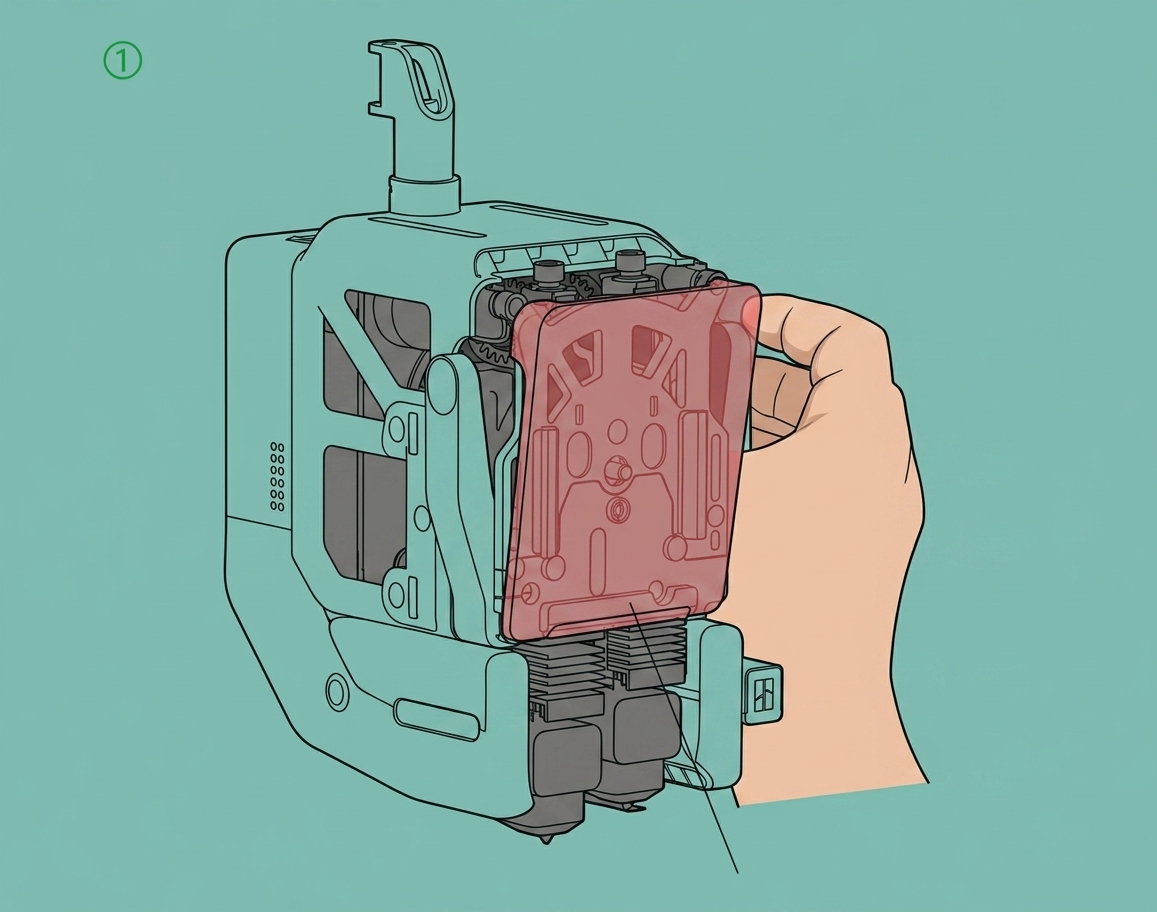

A. Нажмите на два верхних угла передней крышки и снимите её.

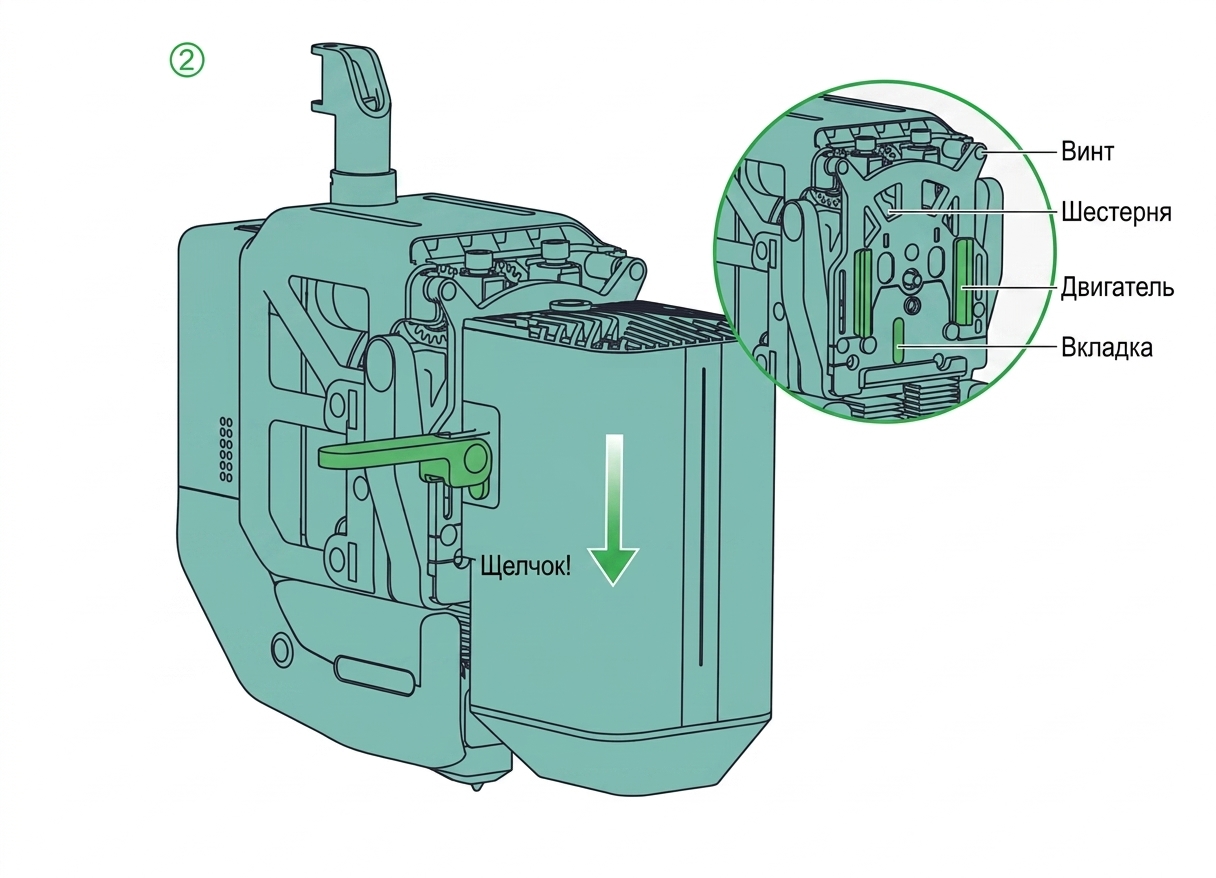

B. Как показано на картинке, отожмите рычаг быстрого освобождения. Затем выровняйте пазы лазерного модуля и головки инструмента и полностью сдвиньте модуль вниз.

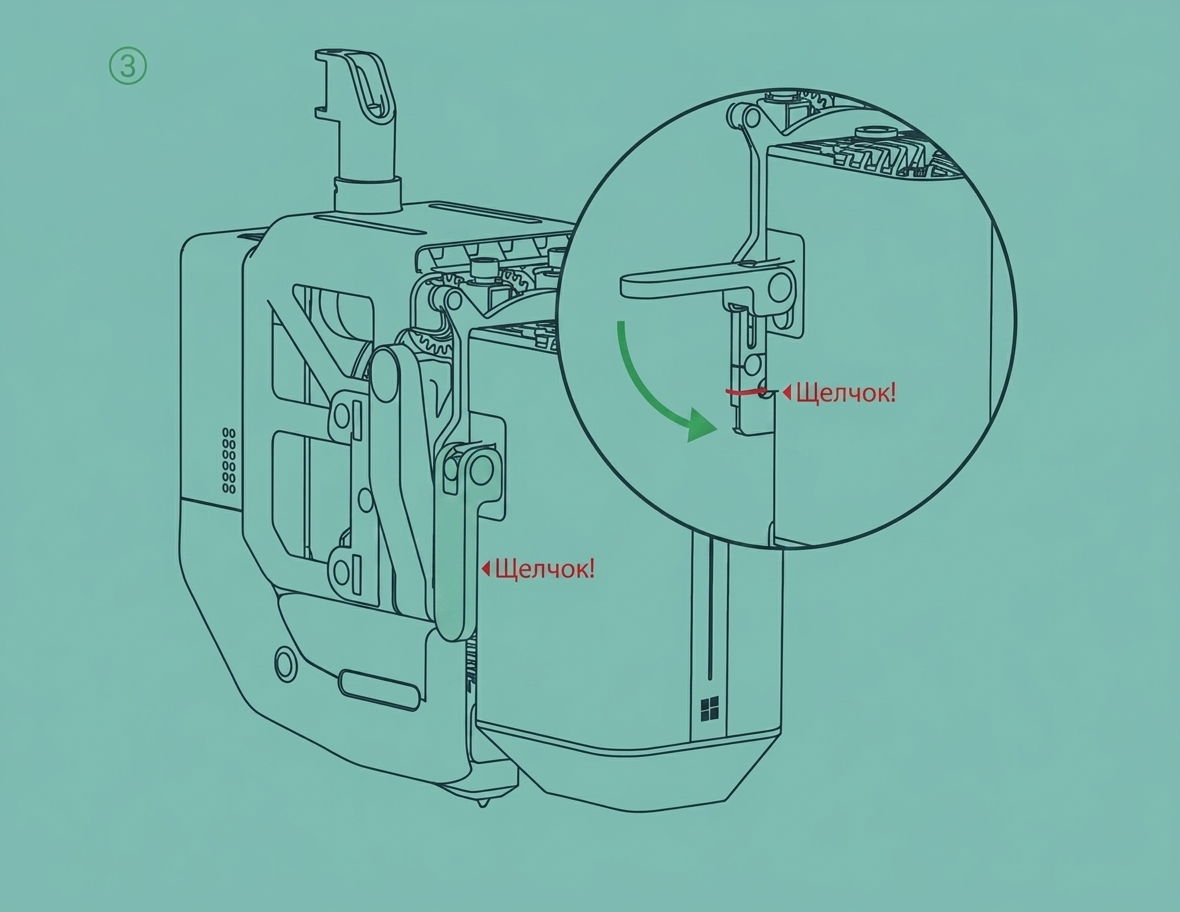

C. Как показано на картинке, убедитесь, что отметка «Click» модуля выровнена с углубленным пазом на головке инструмента. Затем нажмите рычаг быстрого освобождения вниз, чтобы зафиксировать его.
D. Откройте пылезащитную крышку и вставьте разъем в интерфейс головки инструмента.

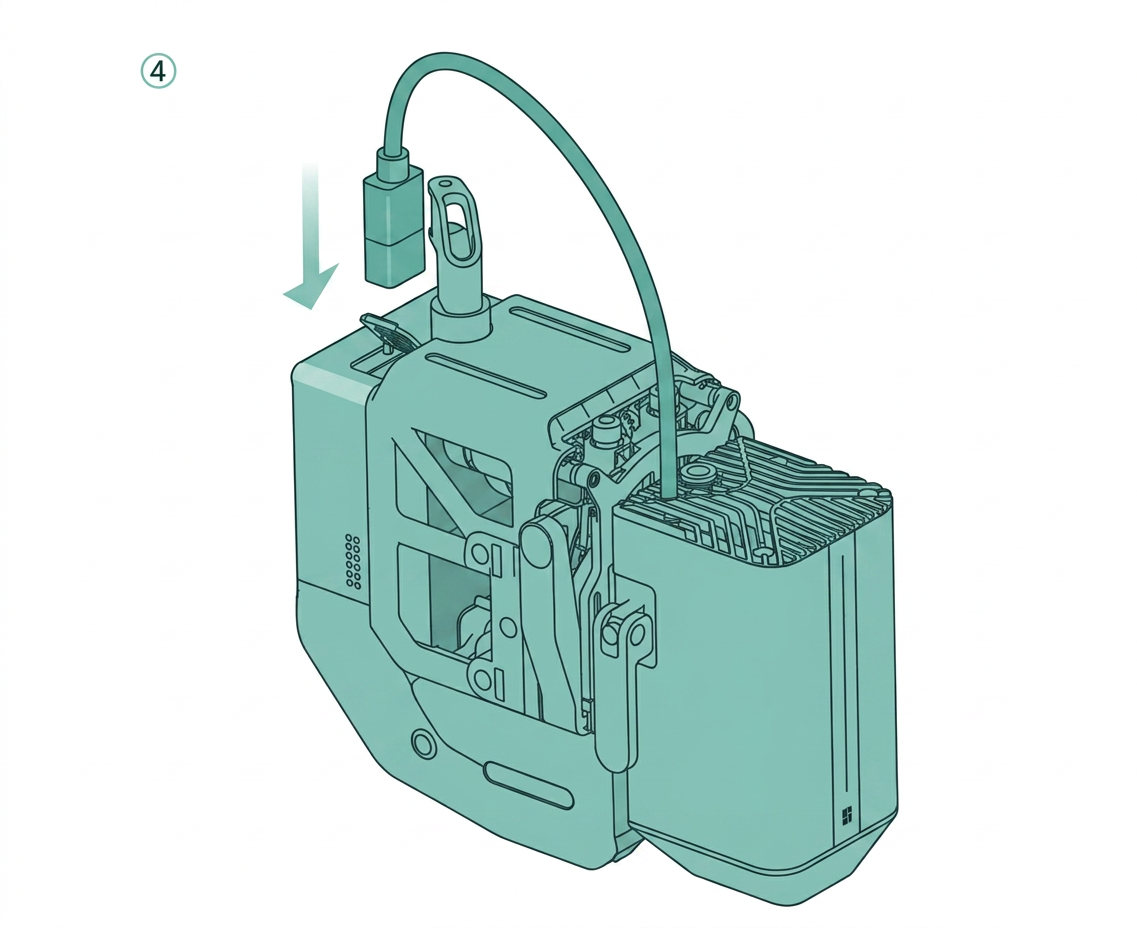

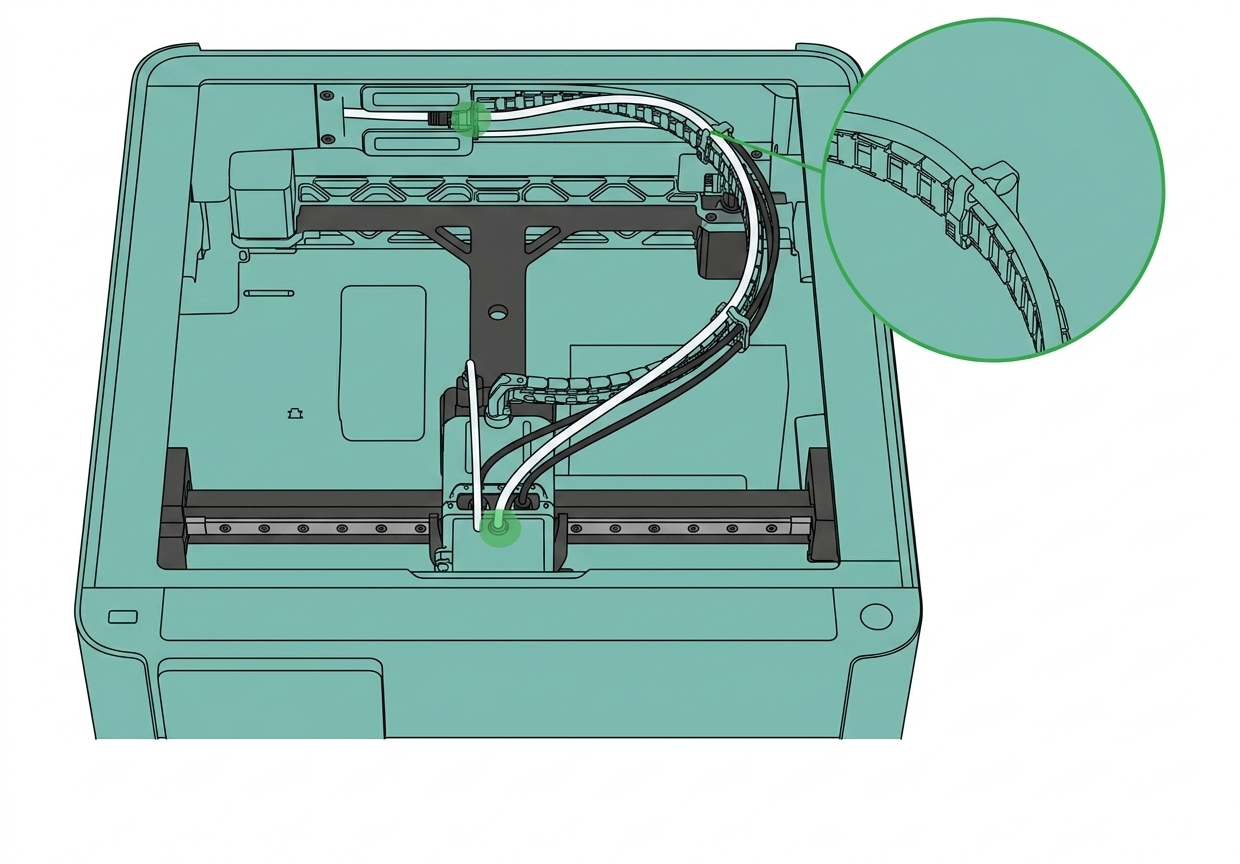

E. Снимите верхнюю крышку. Достаньте черную трубку воздушной помощи из коробки с аксессуарами. Вставьте её в соединитель трубки воздушной помощи в середине буфера филамента и на лазерном модуле. Трубка подключена правильно, если её нельзя легко вытянуть. Затем уложите трубку в зажимы сверху кабельной цепи и выровняйте её, чтобы она не была чрезмерно изогнута в любом месте. Наконец, верните верхнюю крышку на место.
*Если вы не используете лазерный модуль, снимите трубку воздушной помощи, чтобы кабельная цепь могла двигаться свободно.
Инструкция по использованию лазерной платформы
После установки лазерного модуля вам необходимо разместить лазерную платформу на heated bed для совместной работы с лазерным модулем для обработки. По инструкции по использованию лазерной платформы вы можете обратиться к wiki для получения дополнительной информации: Введение в лазерную платформу и платформу для резки
Инициализация и калибровка
Перед обработкой лазерным модулем машины вам необходимо найти советы по калибровке лазерного модуля в «Помощнике». Обычно подсказка включает «Начальная настройка лазерного модуля», «Калибровка крепления лазерного модуля» и «Начальная настройка камеры BirdsEye».
Начальная настройка лазерного модуля

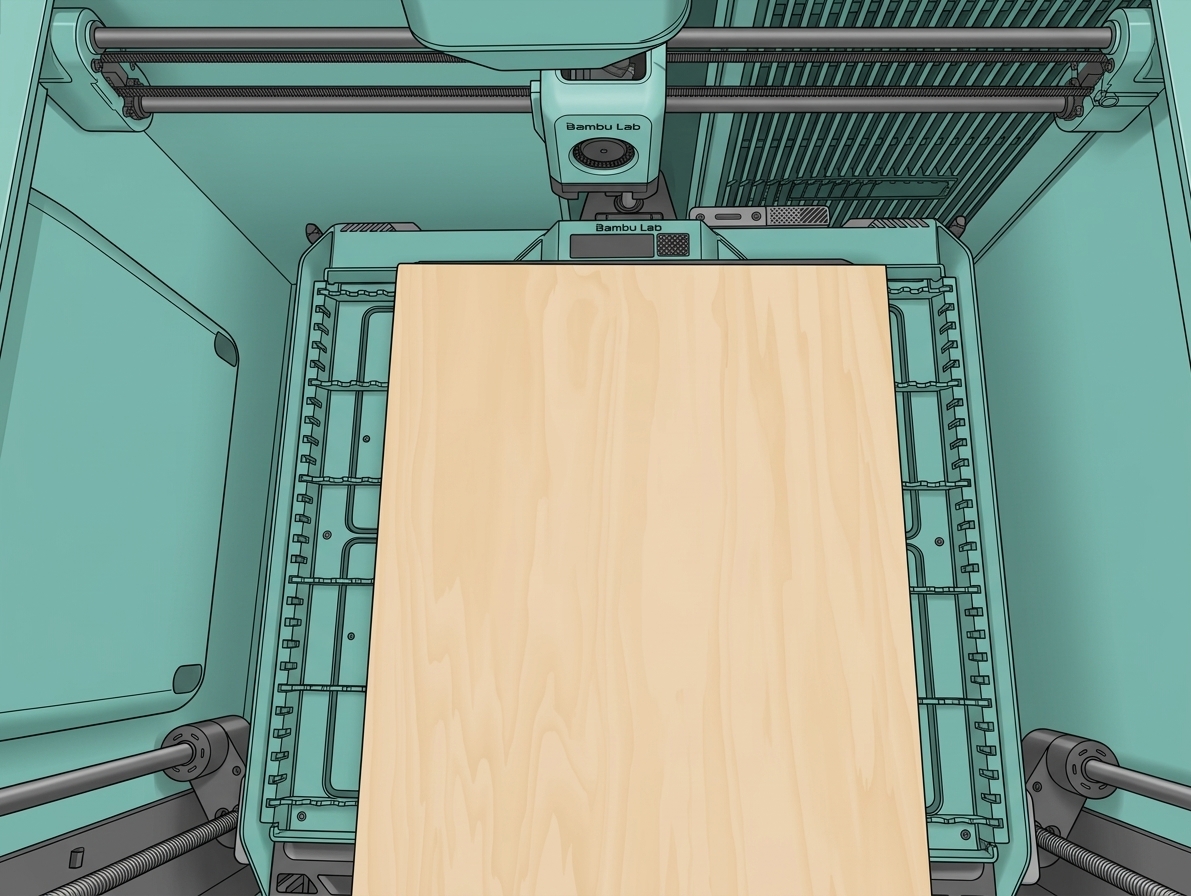

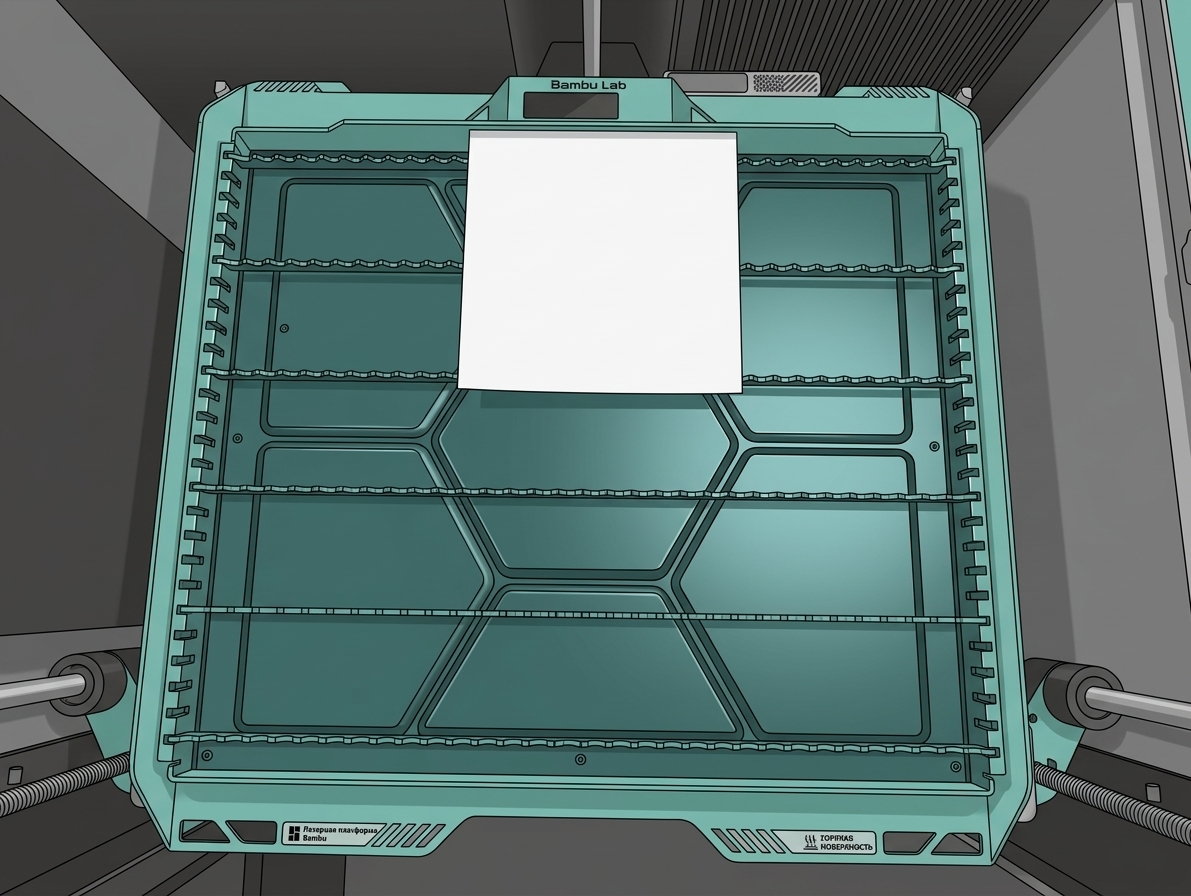

При первой установке и использовании лазерного модуля необходимо запустить его один раз, после чего этот процесс больше не требуется. Если заменен другой лазерный модуль, его необходимо инициализировать заново. Этот процесс откалибрует положение и фокусное расстояние лазера и переведет машину в режим абсолютного позиционирования. Этот шаг требует размещения лазерной платформы и материалов (калибровочной карты) на heated bed, как показано на следующей картинке. По поводу калибровки фокуса лазера вы можете обратиться к wiki для получения дополнительной информации:
Введение в калибровку фокуса лазера
Калибровка крепления лазерного модуля

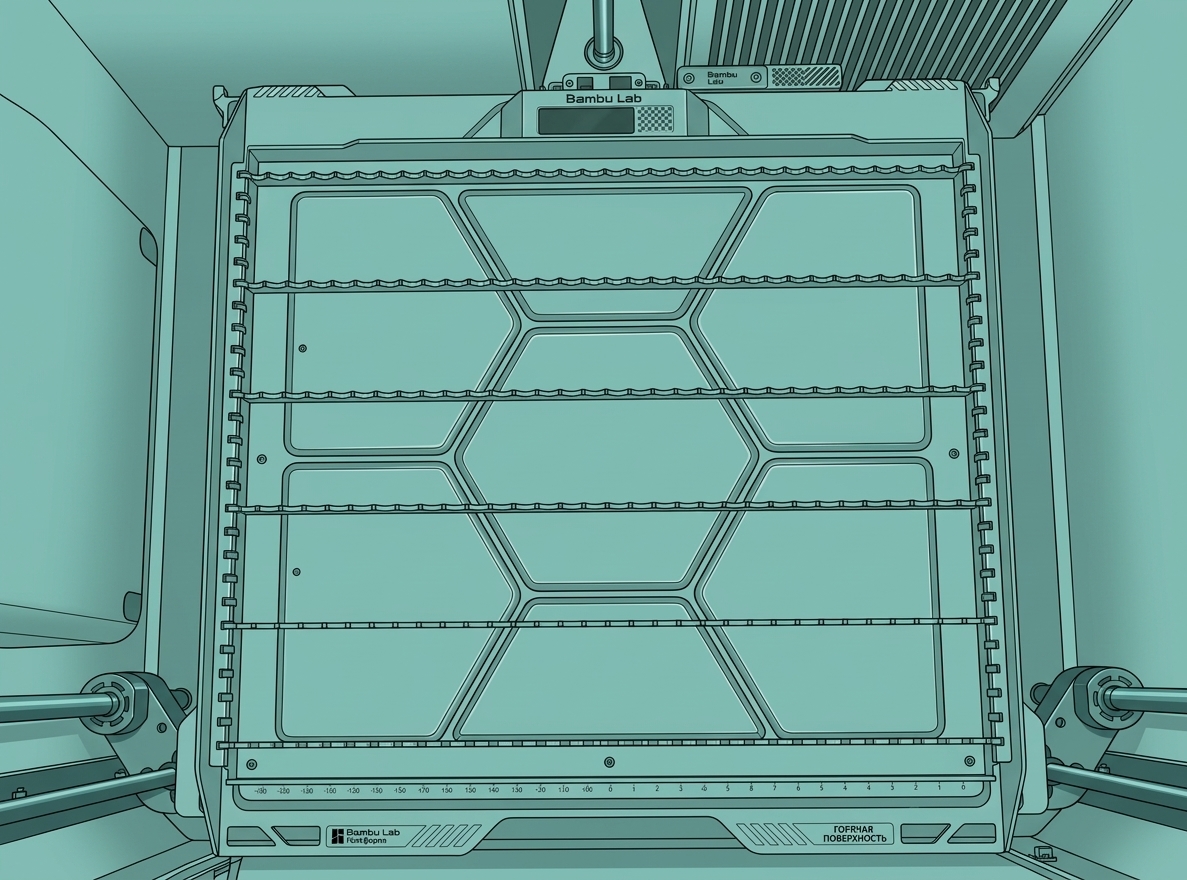

Каждый раз, когда машина включается снова, двигатель включается снова, или двигатель теряет шаг, если вы хотите использовать лазерный модуль, вам необходимо откалибровать его заново. При необходимости калибровки она автоматически появится на странице «Помощник», без необходимости пользователям принимать собственные решения. Основная цель этой калибровки — вернуть лазерный модуль в нулевую позицию и определить относительное положение между лазерным модулем и heated bed. Этот шаг требует предварительного размещения лазерной платформы на heated bed, как показано на следующей картинке.
Начальная настройка камеры BirdsEye

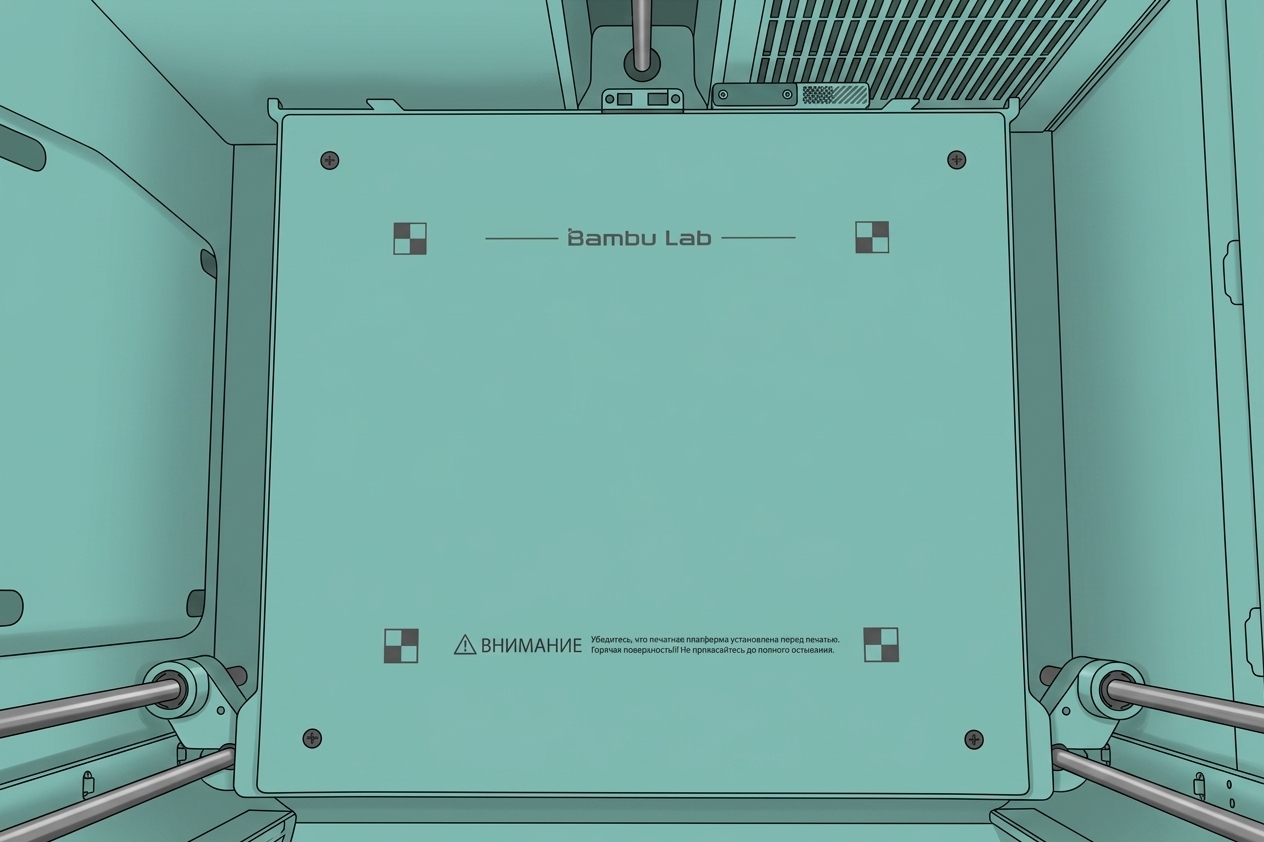

Это используется для калибровки камеры BirdsEye для повышения её точности в коррекции фотографий. Эта калибровка требует наличия четырех маркеров на heated bed для достижения этого, поэтому на этом шаге ничего размещать на heated bed не нужно. Маркеры на heated bed должны быть видны камере BirdsEye. Камера была откалибрована на заводе, и пользователи могут использовать её сразу после получения. Однако из-за транспортировки, длительного использования и других причин параметры калибровки камеры BirdsEye могут постепенно стать недействительными. Когда вы не удовлетворены точностью лазерной обработки, вы можете запустить инициализацию навесной камеры в «Настройки» - «Инструментальная панель», чтобы снова откалибровать камеру BirdsEye.
Начало лазерной обработки
-
Подключите машину. Отсканируйте QR-код, чтобы привязать принтер к Bambu Handy, откройте Bambu Suite на ПК и войдите в свою учетную запись ( Руководство по эксплуатации программного обеспечения Bambu Suite).
-
На холсте Bambu Suite импортируйте изображение, которое вы хотите обработать, и выберите для него конкретный тип процесса ( Введение в типы 2D обработки ).
-
Убедитесь, что лазерная платформа и материалы для обработки размещены на heated bed машины ( Размещение материала на лазерной платформе ), нажмите «Подготовить», чтобы перейти на страницу подготовки, и выберите материалы для обработки в «Пакете материалов» в крайней правой части программного обеспечения. Затем нажмите «Захватить изображение», потребуется несколько секунд для получения фоновой изображения для обработки, отрегулируйте узор в желаемом положении на обработанном фоне, подтвердите, что он правильный, а затем нажмите «Создать», чтобы отправить задачу.
| Разместите лазерную платформу и обрабатываемый материал | Получите фоновое изображение для обработки в Bambu Suite и отрегулируйте положение узора, затем отправьте задачу |
|---|---|
 |
 |
Если вы выберете материал в группе материалов и затем нажмете «Захватить изображение», камера измерит толщину материала при получении фоновой изображения для обработки. Если вам нужно измерить толщину материала отдельно, вы также можете повторно измерить толщину размещенного материала, нажав «Измерить» в «Пакете материалов» - «Толщина». Объяснение измерения толщины можно найти в wiki: Измерение толщины материала

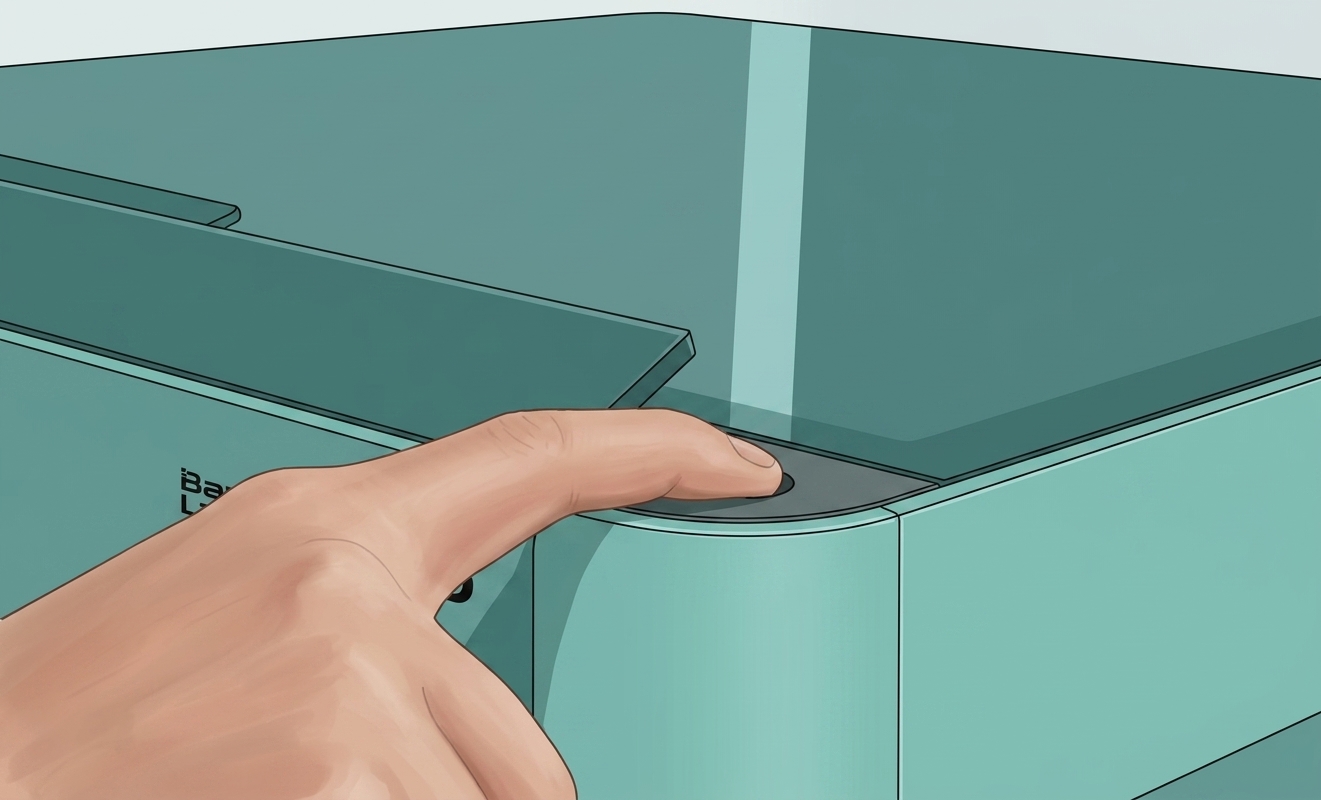

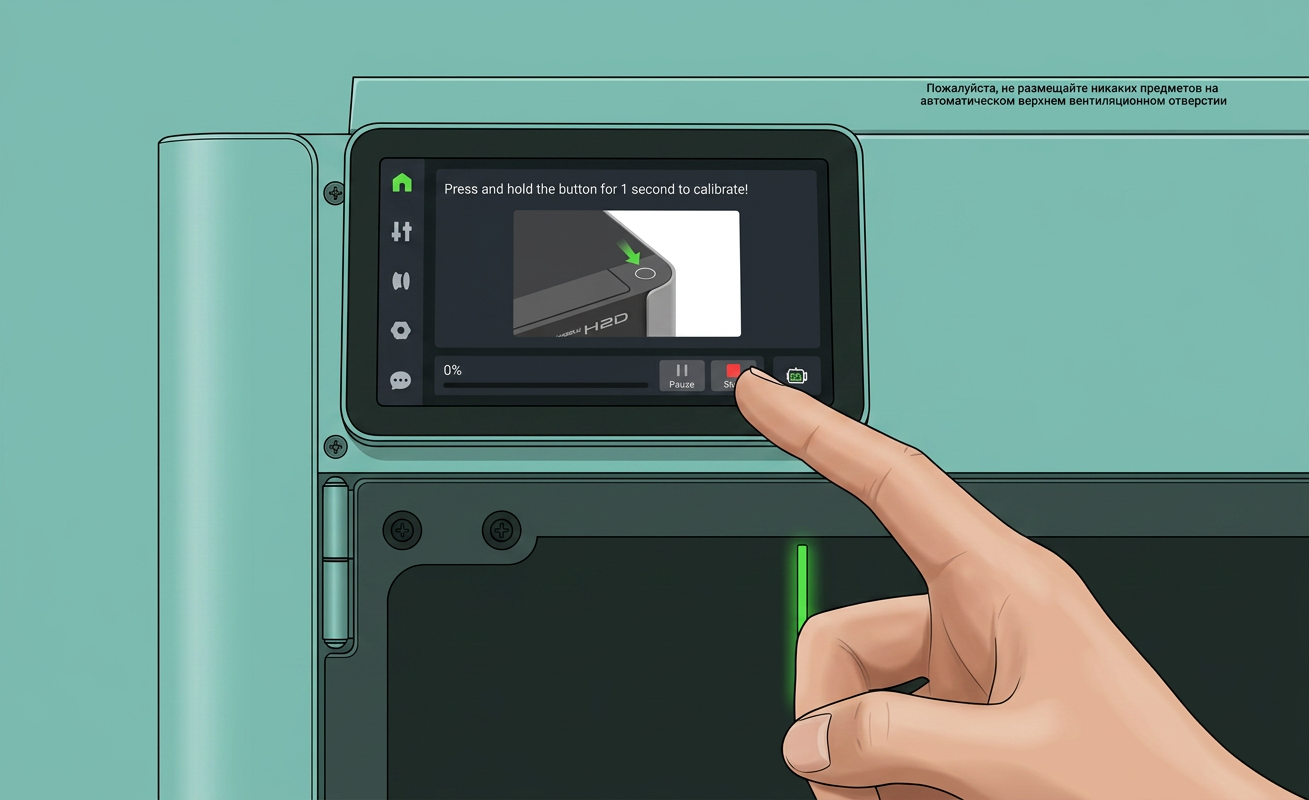

- Убедитесь, что крышка и передняя дверь принтера закрыты. После отправки задачи вам нужно нажать кнопку «Запуск» на экране принтера или удерживать физическую кнопку над принтером (около 1 секунды), затем вы можете запустить задачу лазерной гравировки.
- Внимание: Лазерное производство может иметь опасные факторы, такие как пожар. Во время обработки не уходите и не оставляйте принтер без присмотра.
Очистка после каждой задачи
Очистите рабочую зону от мусора и пыли после каждого проекта, чтобы снизить риск пожара и вредных частиц.
Видео будет добавлено
Регулярное техническое обслуживание
Дым может накапливаться внутри машины, что приводит к снижению эффективности, ухудшению производительности и потенциальному повреждению. Пожалуйста, выполняйте регулярное техническое обслуживание и уход в соответствии с инструкциями по обслуживанию оборудования.
Видео будет добавлено
