На основе двухсопловой функции принтера H2C и возможности переключения филамента AMS этот документ предоставляет полное руководство по настройке для реализации многоцветной печати путем сопряжения принтера H2C с AMS, помогая пользователям быстро начать работу с многоцветной печатью.
Подключение H2C к нескольким блокам AMS
Если у вас есть несколько блоков AMS, вы можете подключить их к правому Hotend. Использование нескольких индукционных Hotend Vortek уменьшает расход филамента при переключении филамента и улучшает скорость печати.
H2C может быть оснащен до 6 Hotend - Right для альтернативного использования, удовлетворяя потребностям переключения при печати с несколькими филаментами. Рекомендуется подключить 2 блока AMS к Hotend - Right принтера H2C для достижения лучшего опыта многоцветной печати.

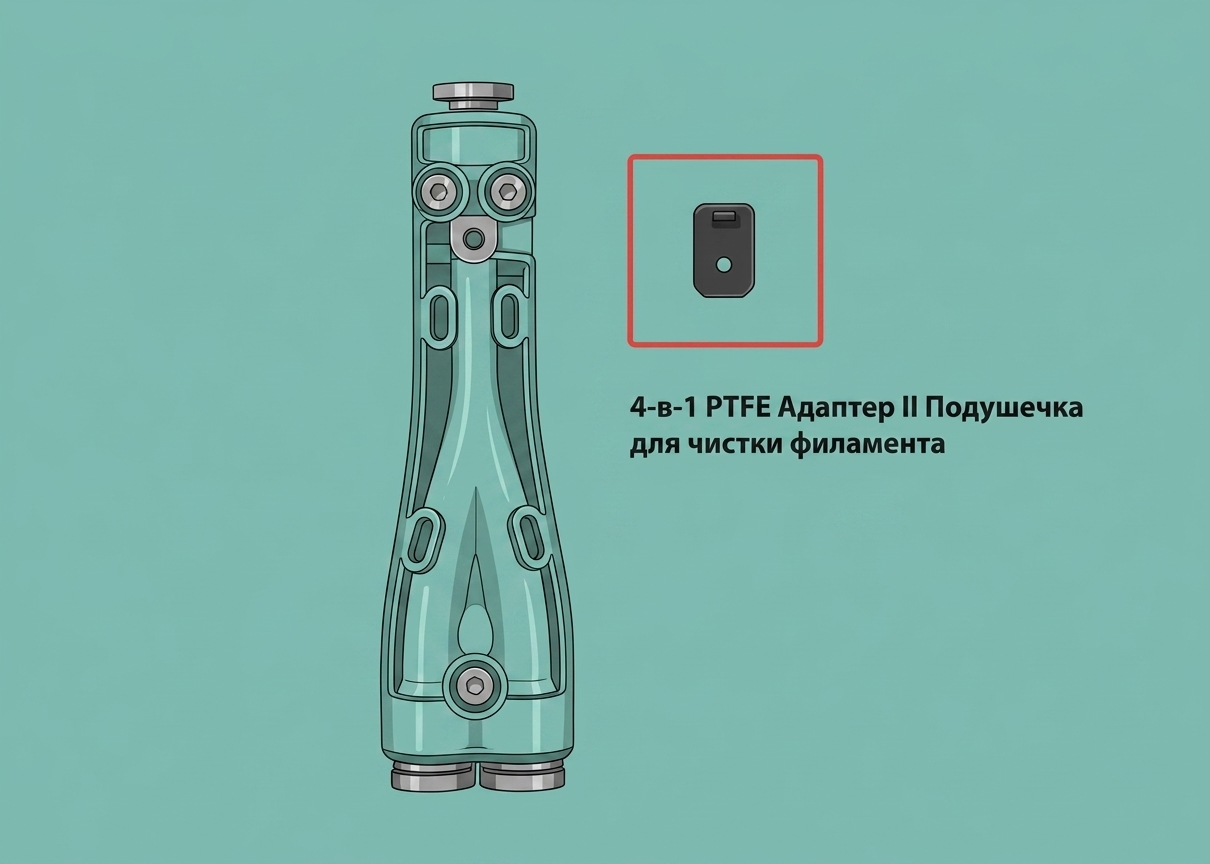

Для подключения нескольких блоков AMS используйте адаптер H2C 4-In-1 PTFE Adapter II. По сравнению со старой версией адаптера PTFE, новая версия адаптера 4-in-1 PTFE для H2C интегрирует подушку для очистки филамента на выходном конце. Она может эффективно блокировать мусор от филамента и поверхностную пыль, предотвращать накопление мусора между Hotend и Резаком филамента, чтобы избежать застревания Резака филамента, и тем самым еще больше снизить вероятность проблемы отказа переключения Индукционного Hotend - Right, вызванной накоплением мусора.

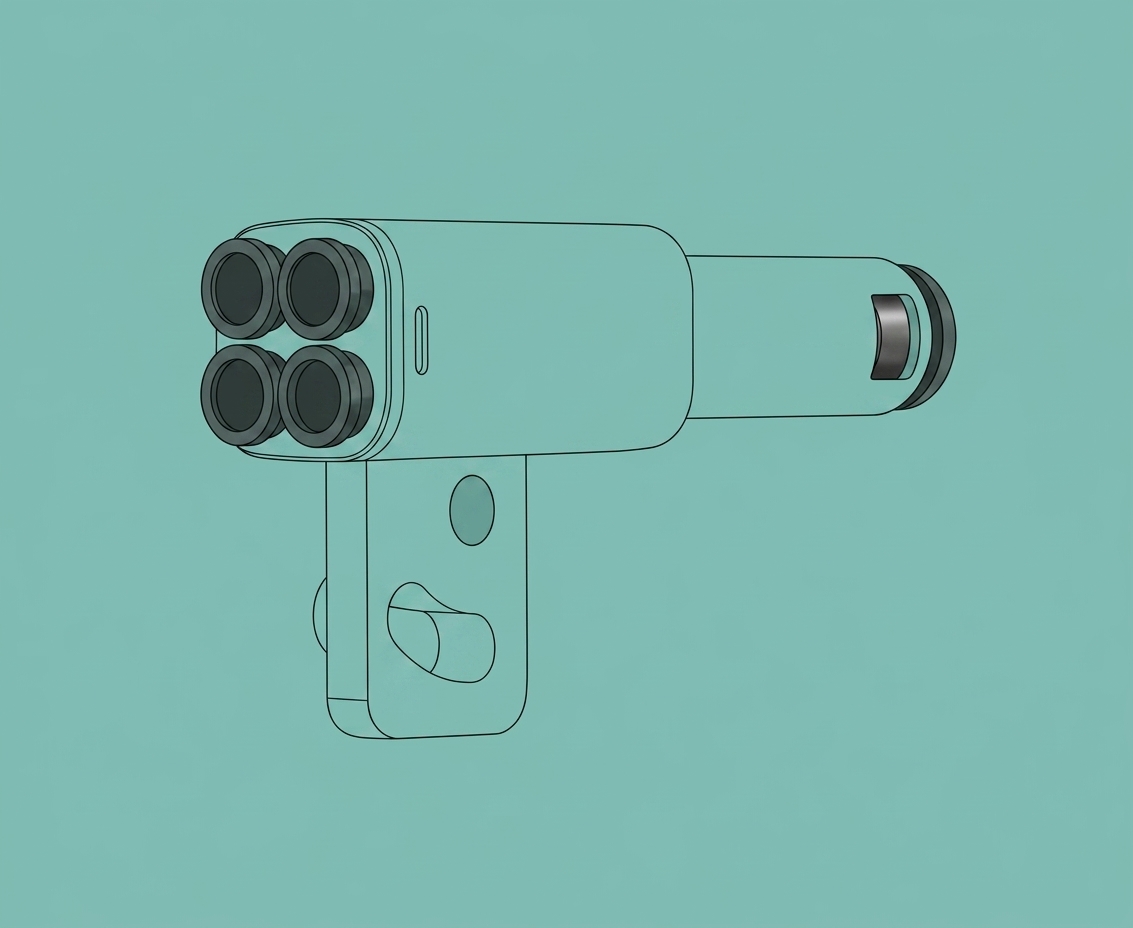

 X/P Series 4-In-1 PTFE Адаптер |
 H2C 4-In-1 PTFE Адаптер II |
Рекомендации по размещению AMS

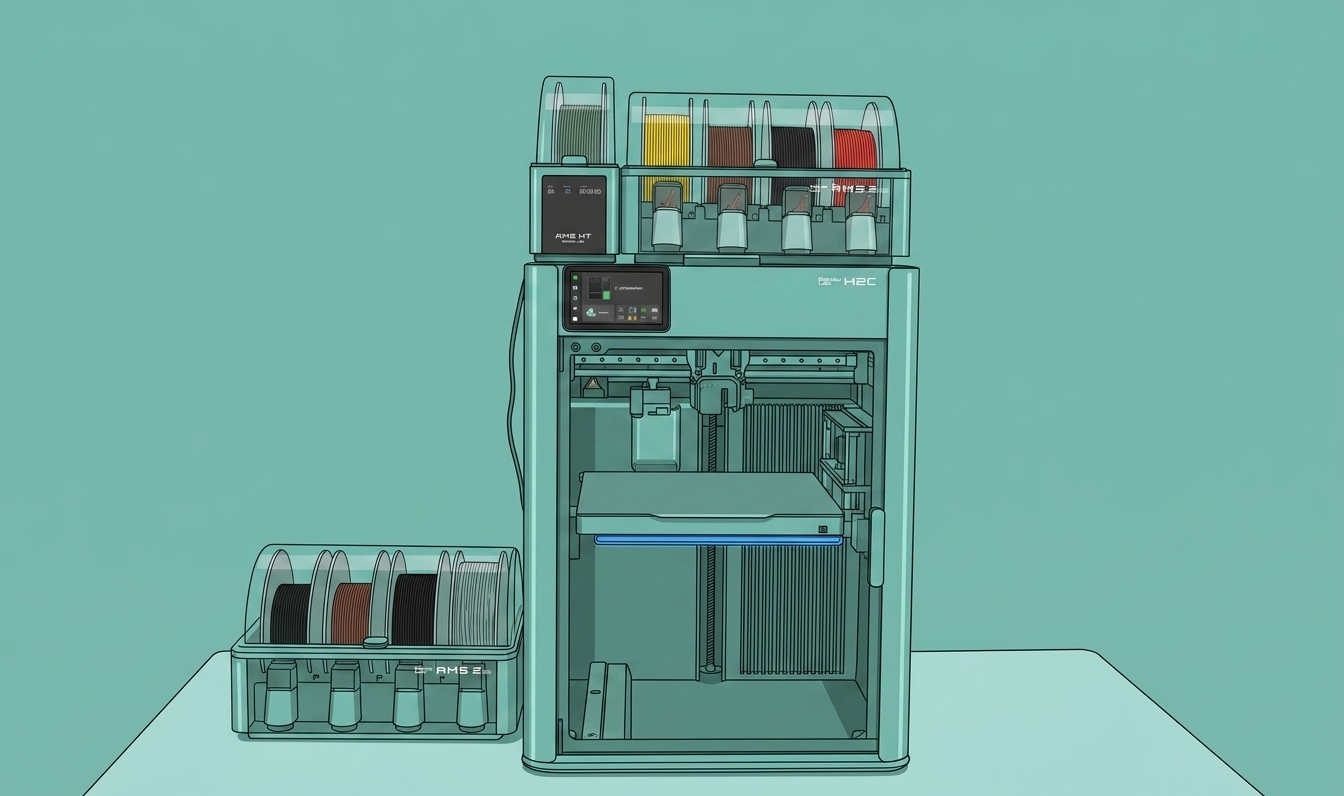

- Метод 1: Разместите один AMS 2 Pro и один AMS HT сверху принтера, а другой AMS 2 Pro на земле. Этот метод требует зарезервированного пространства примерно 900×1020×1100 мм³.
Примечание: Чтобы обеспечить достаточную длину трубки для различных методов размещения, PTFE трубка, входящая в комплект с принтером, имеет длину 900 мм. При размещении AMS 2 Pro и AMS HT сверху принтера, соответствующее укорачивание длины трубки (минимум до 600 мм) может уменьшить время смены филамента и улучшить скорость печати.
 |
 |
- Метод 2: Распечатайте двухъярусный кронштейн для AMS (рекомендуемая модель кронштейна), разместите два блока AMS 2 Pro на кронштейне сверху принтера, а AMS HT на земле. Этот метод требует зарезервированного пространства примерно 650×1020×1300 мм³.
 |
 |
Видео-руководство
Шаги подключения
Примечание: Это руководство продемонстрирует шаги подключения для Метода 1.
Шаг 1: Подключение адаптера 4-in-1 PTFE Adapter II к принтеру

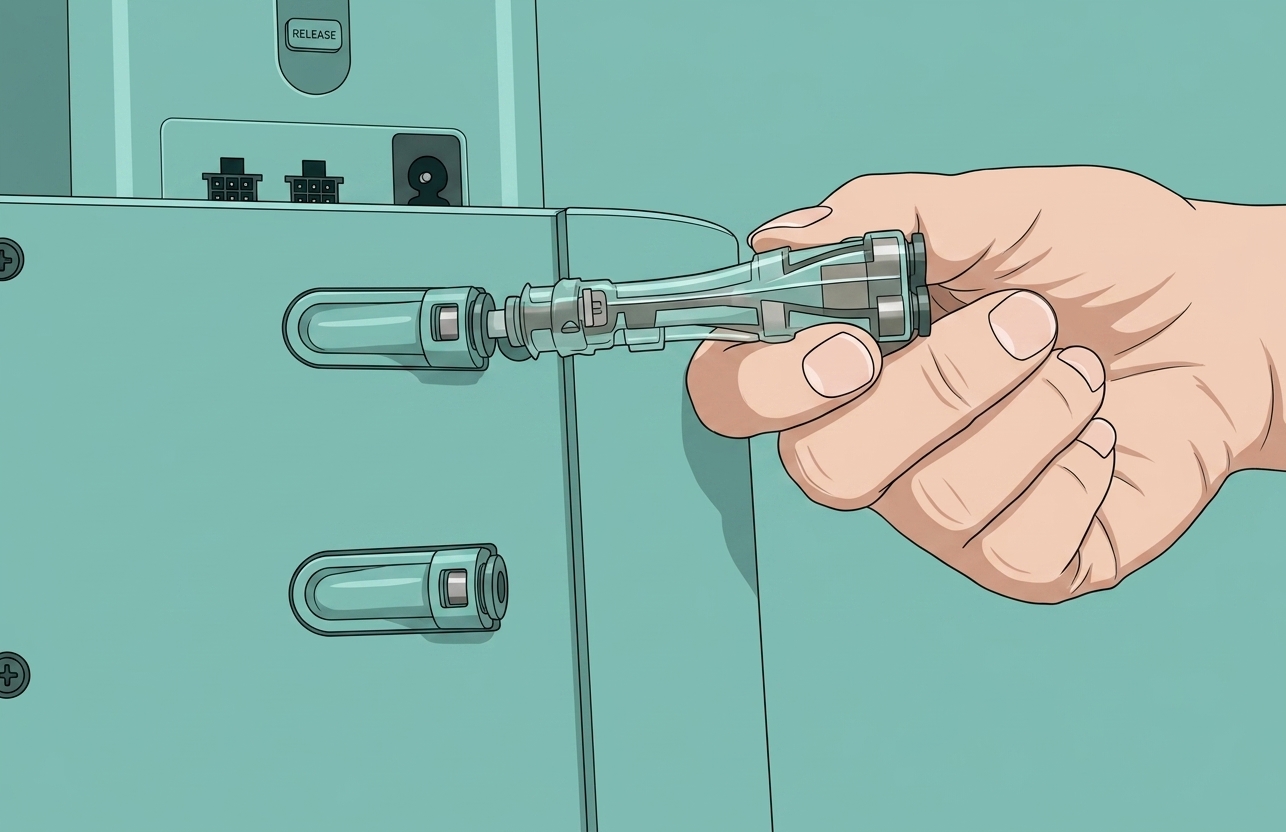

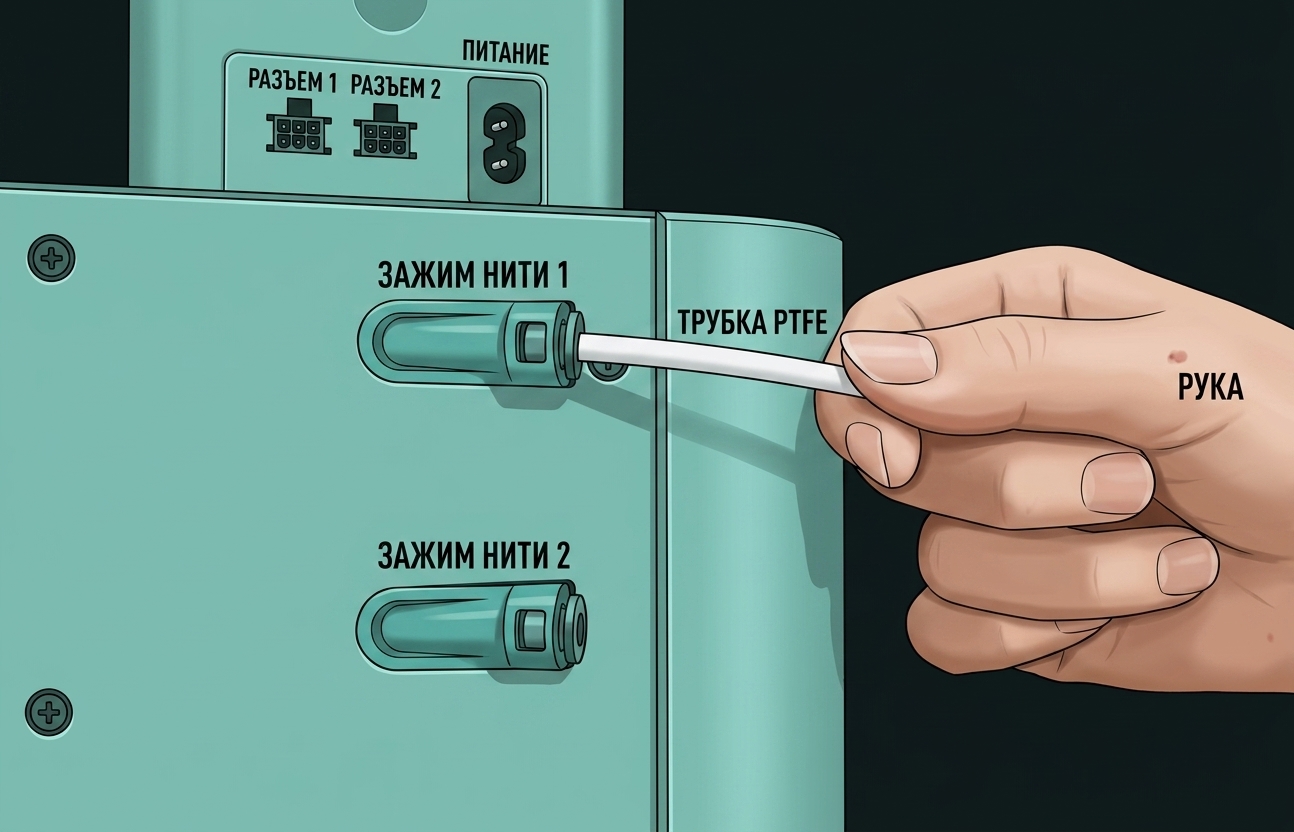

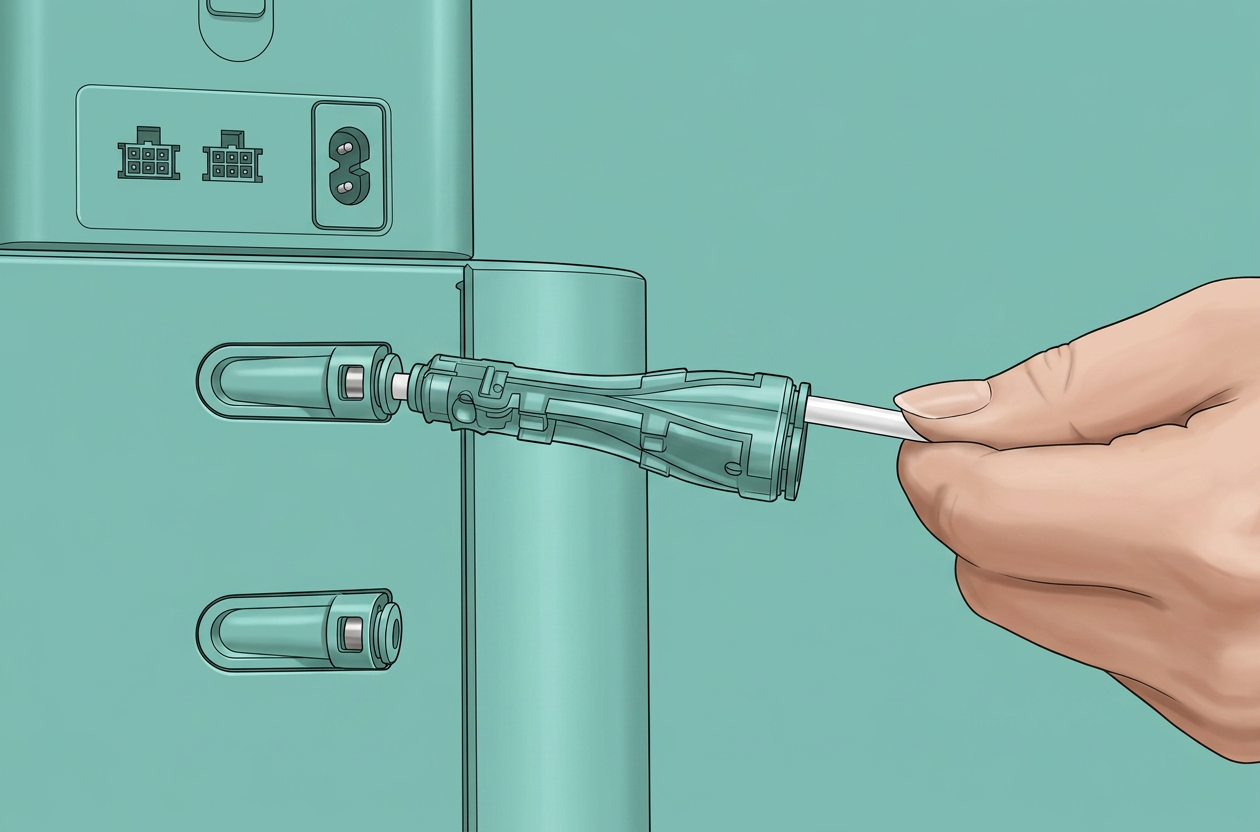

- Возьмите самую короткую трубку из коробки с аксессуарами и вставьте ее в верхний соединитель на задней панели принтера. Убедитесь, что PTFE трубка продвинута вперед до упора.
- Вставьте адаптер 4-in-1 PTFE Adapter II в другой конец трубки.
ams-2-pro" class="toc-header">Шаг 2: Подключение принтера к AMS 2 Pro
- Используйте трубку AMS 2 Pro (900 мм) для подключения адаптера 4-in-1 PTFE Adapter II к выходу AMS 2 Pro на принтере.
 |
 |
- Используйте другую длинную трубку для подключения адаптера 4-in-1 PTFE Adapter II к AMS 2 Pro на земле.
 |
 |
ams-ht" class="toc-header">Шаг 3: Подключение принтера к AMS HT

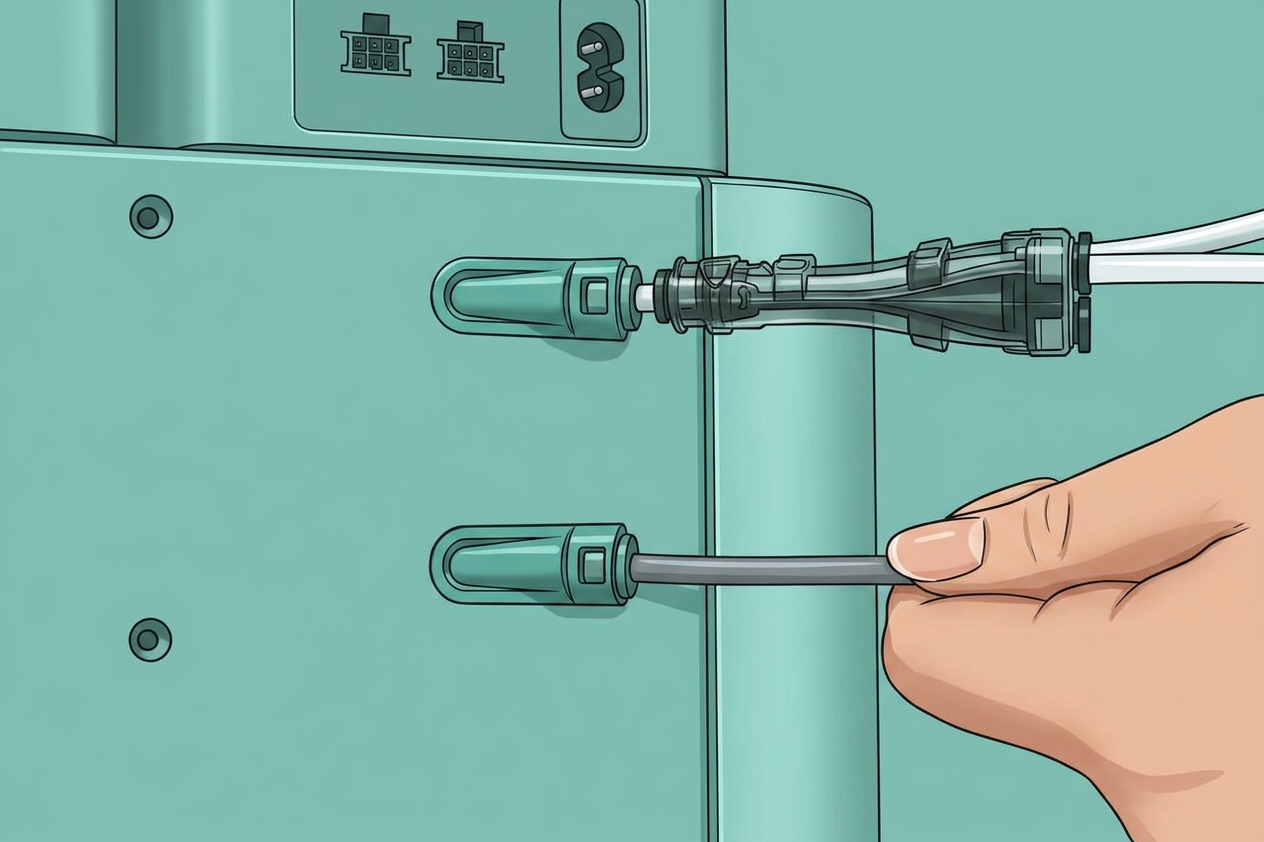

Используйте PTFE трубку, входящую в комплект с AMS HT, для подключения соединителя под камерой принтера к выходу AMS HT. Убедитесь, что трубка продвинута вперед до упора.
 |
 |
Шаг 4: Подключение кабелей

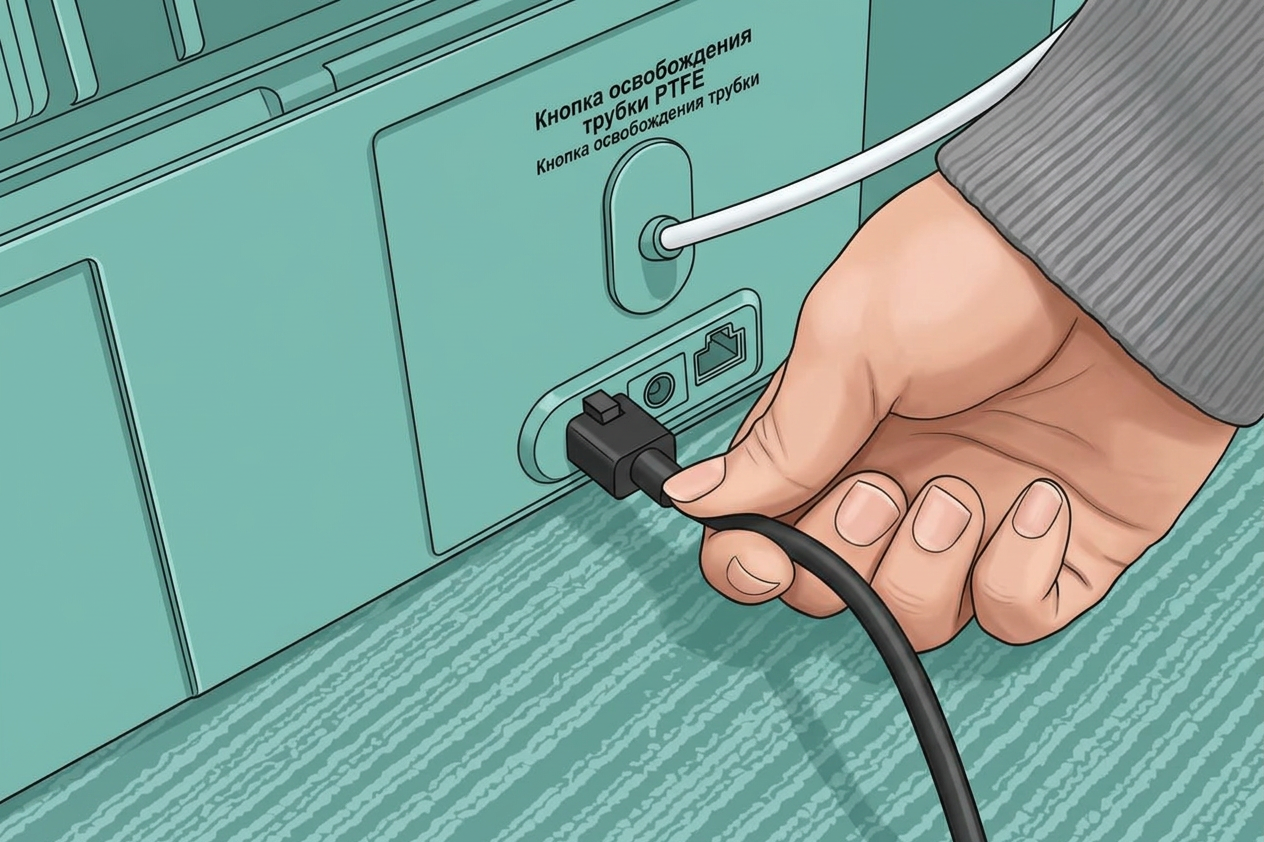

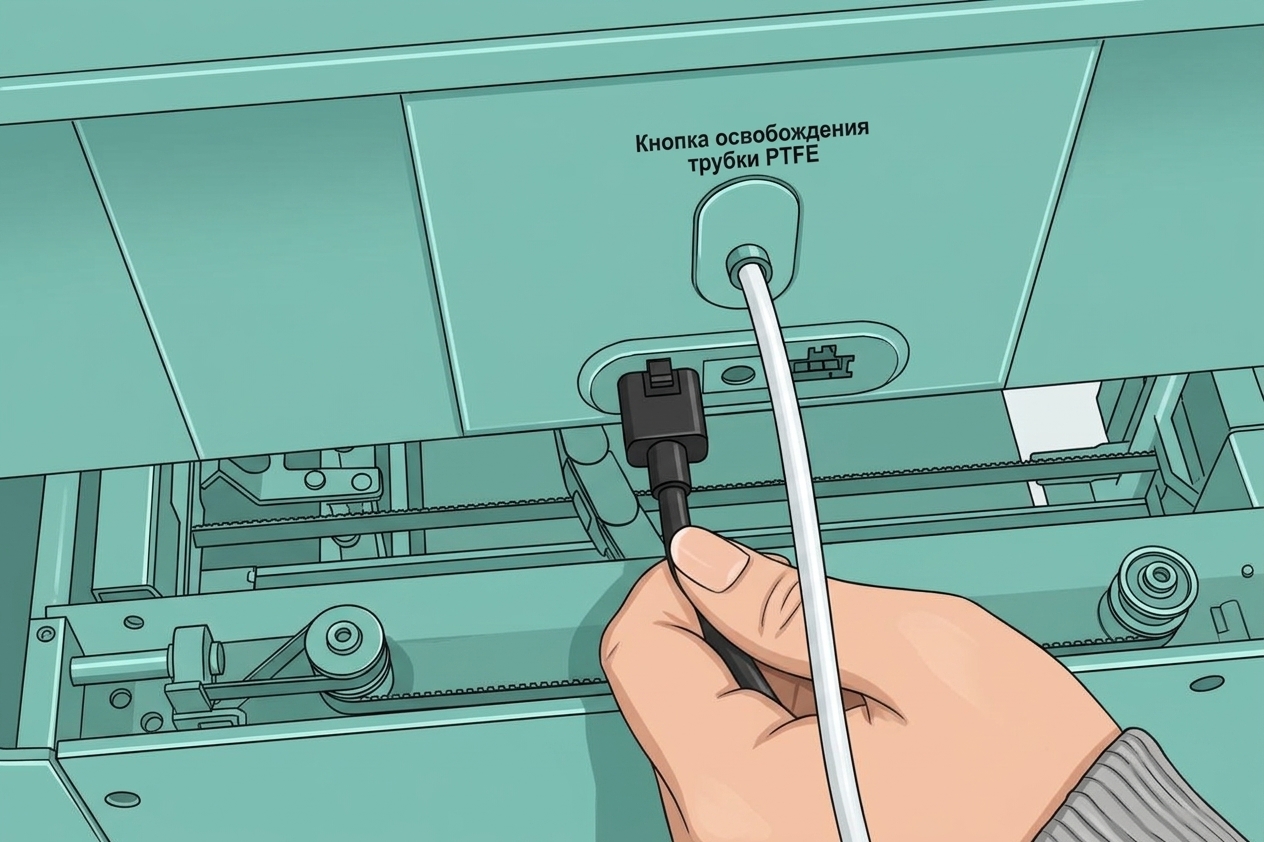

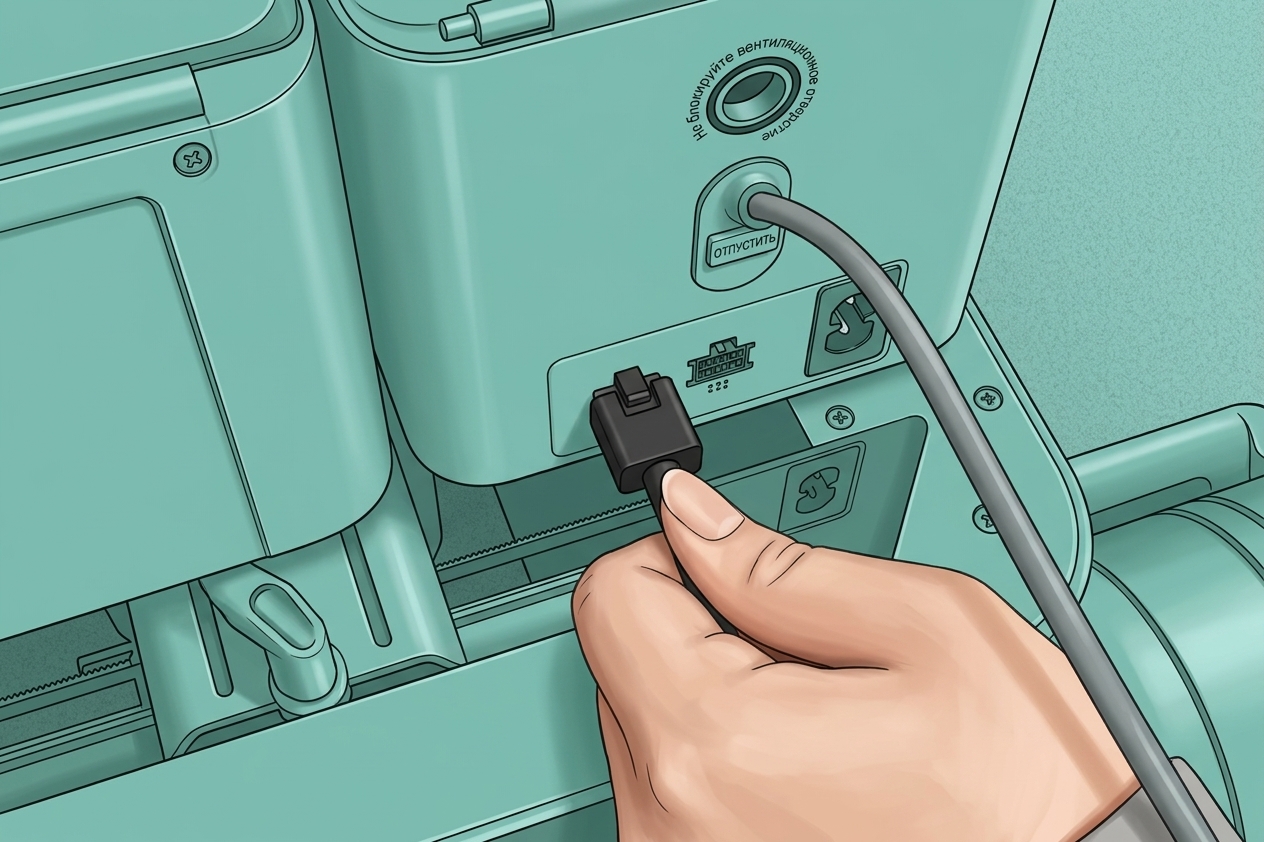

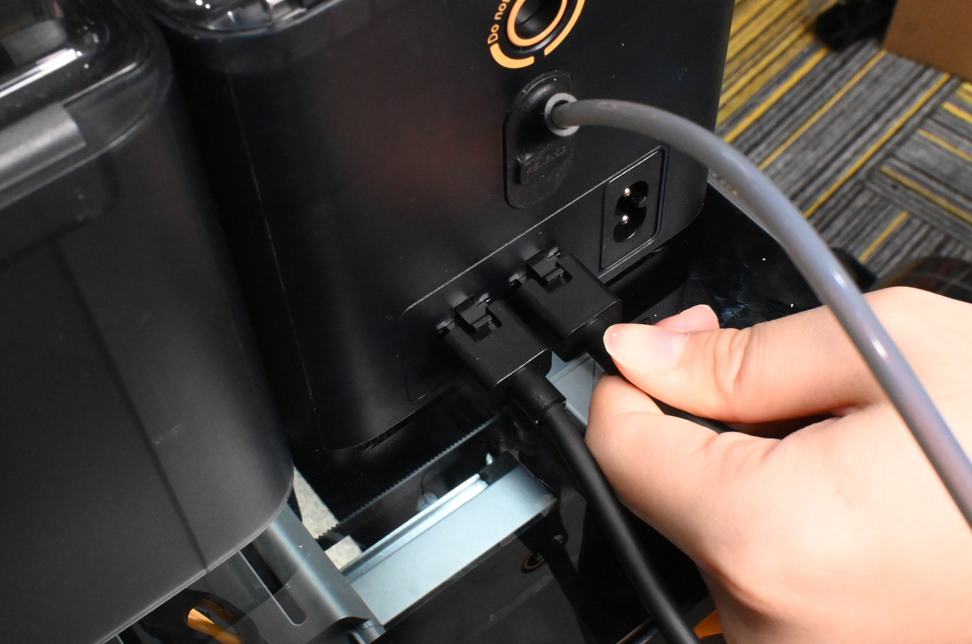

- Используйте 6-контактный кабель для подключения принтера к 6-контактному интерфейсу AMS 2 Pro на принтере.
 |
 |
- Используйте 6-контактный кабель для подключения AMS 2 Pro и AMS HT на принтере.
 |
 |

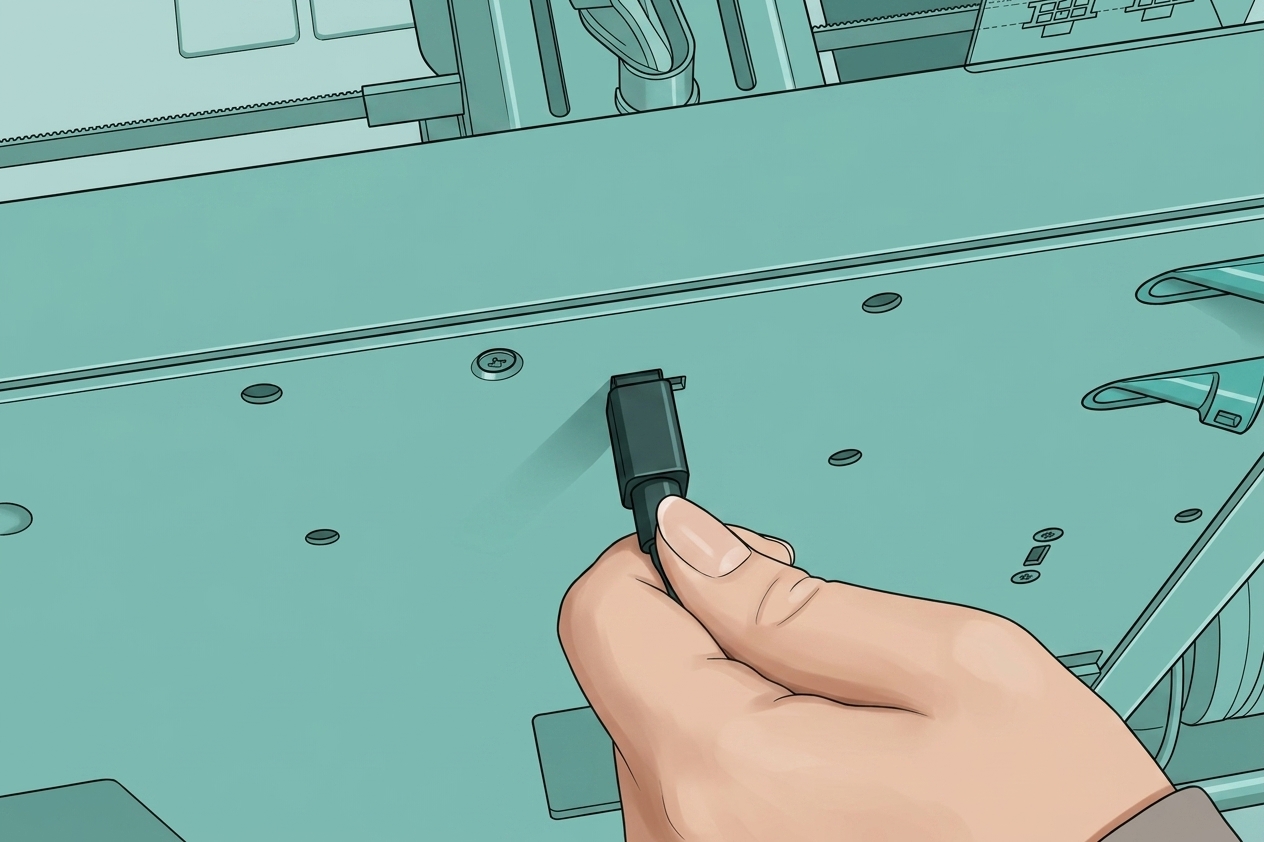

- Используйте длинный 6-контактный кабель для подключения AMS HT к AMS 2 Pro на земле.
 |
 |
Примечание: Тот же метод применяется для подключения дополнительных блоков AMS. H2C поддерживает подключение до 4 блоков AMS 2 Pro и 8 блоков AMS HT одновременно.
Шаг 5: Сушка филамента

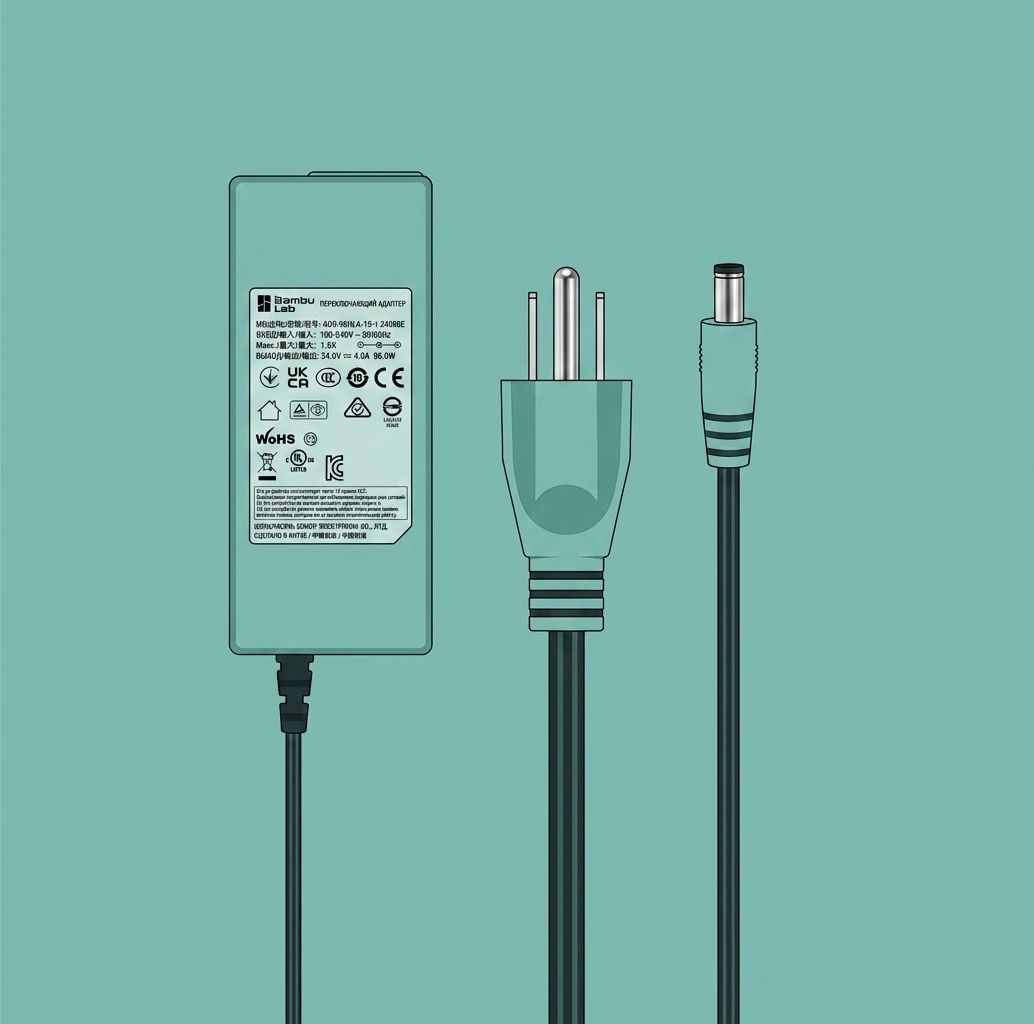

Если вам нужно использовать функцию сушки AMS 2 Pro, кроме AMS 2 Pro, напрямую подключенного к принтеру, все остальные блоки AMS 2 Pro должны питаться от официального адаптера питания.

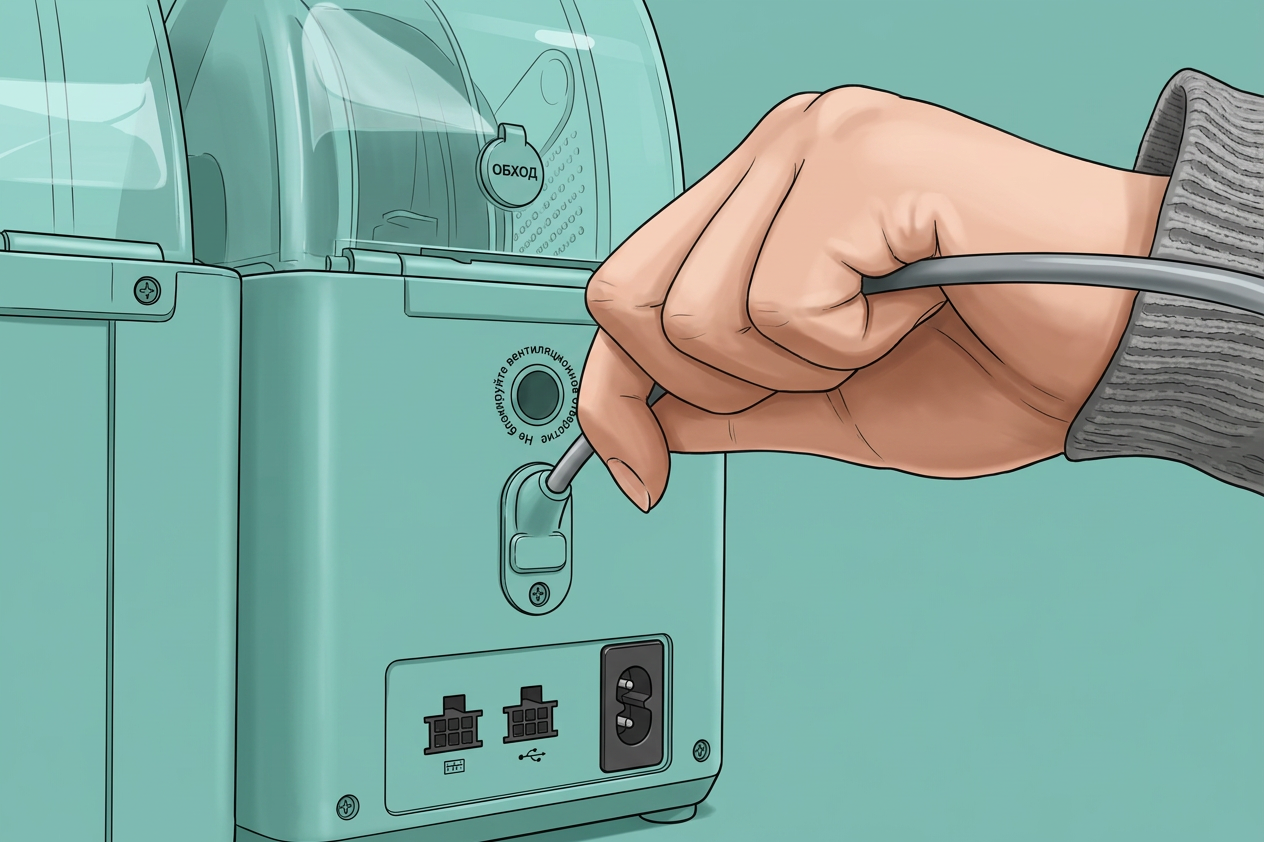

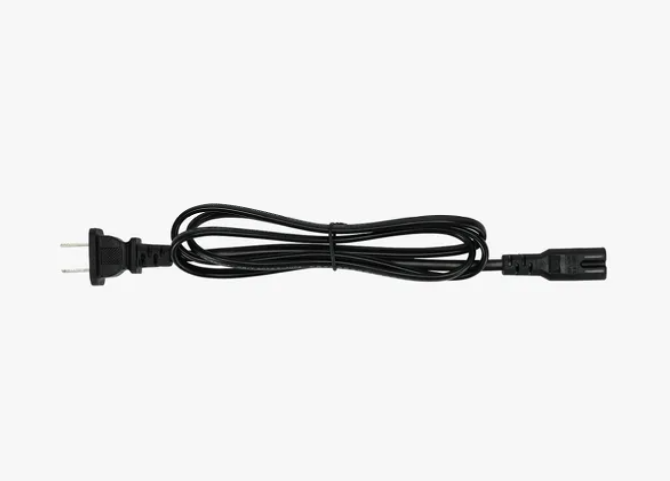

Если вам нужно использовать функцию сушки AMS HT, вам нужно подавать питание с помощью внешнего кабеля переменного тока.
Шаг 6: Подключение завершено

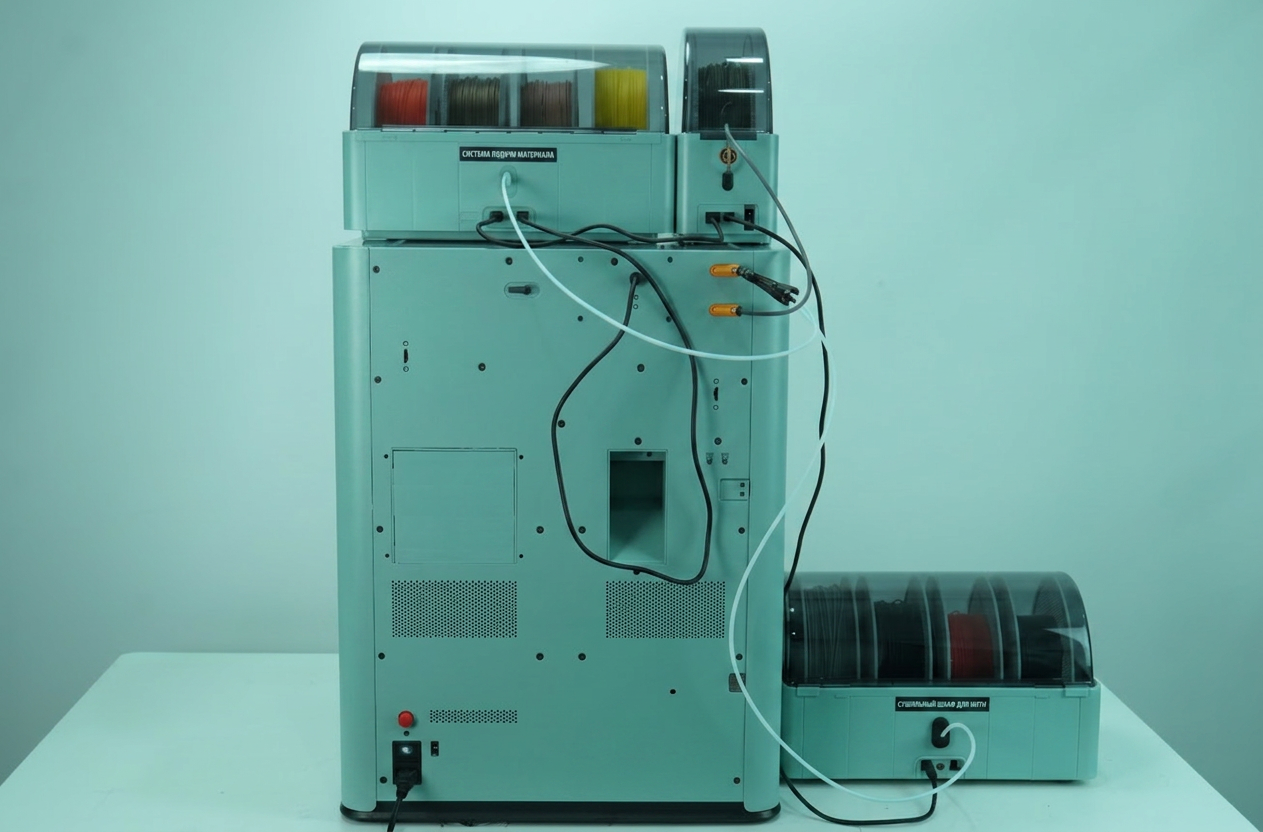

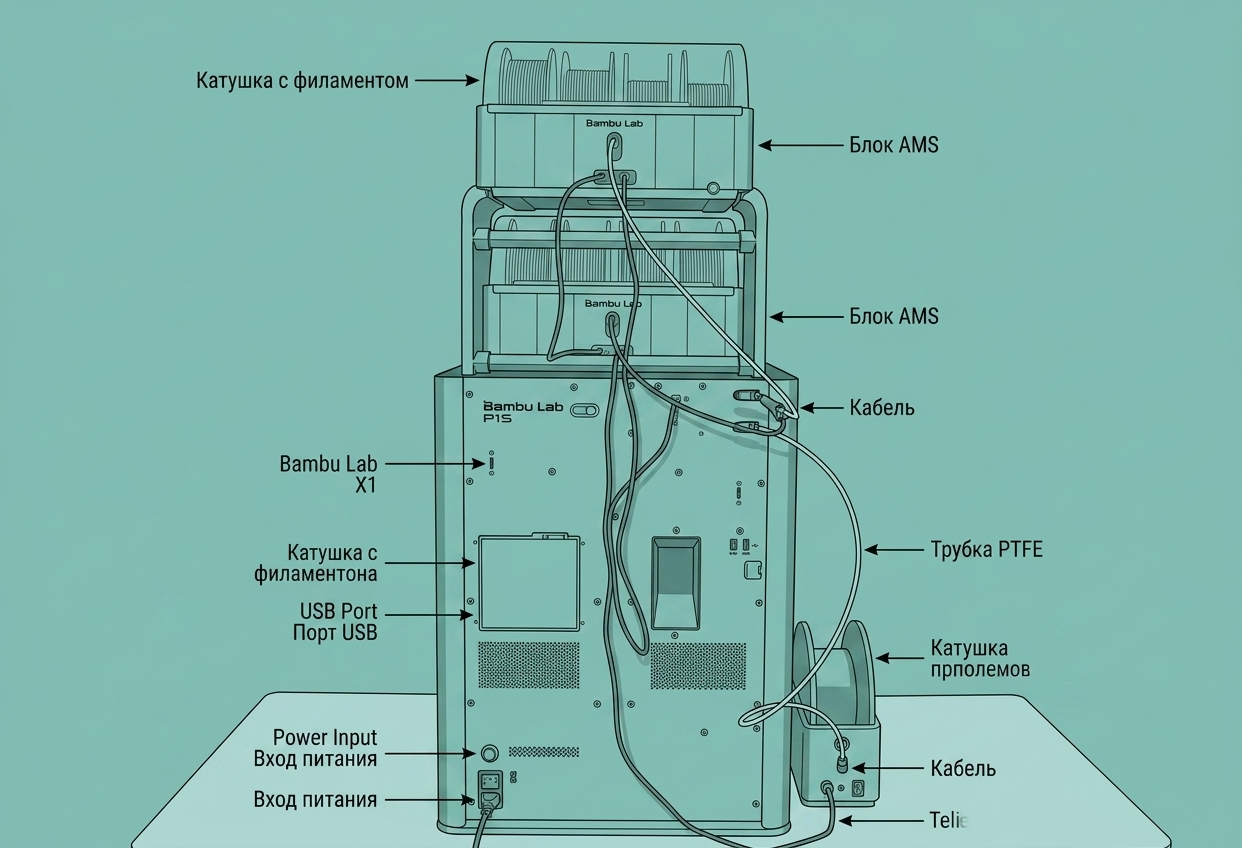

Вид сзади после подключения следующий:
 Метод 1 |
 Метод 2 |

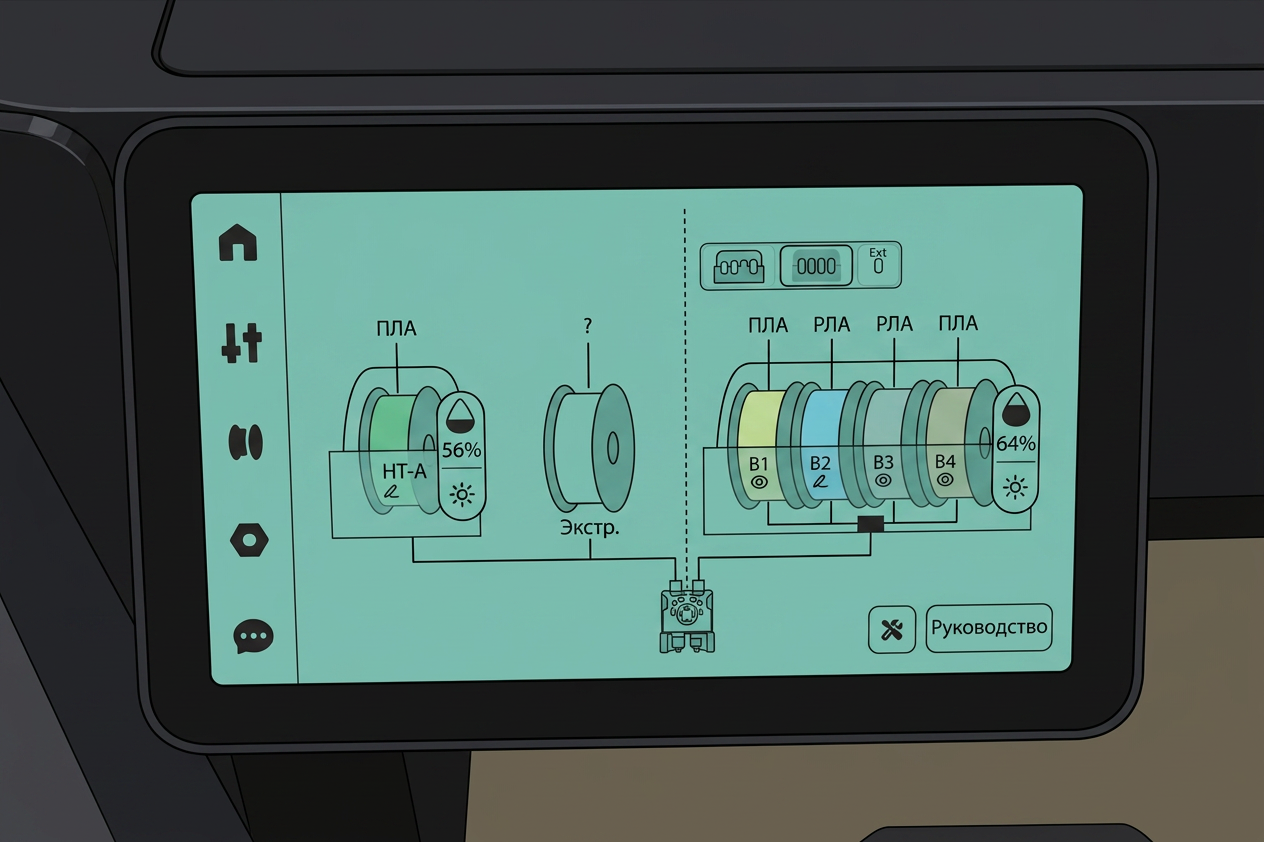

Вы можете проверить подключение AMS на странице филамента экрана принтера.
