Руководство по распаковке

H2D Pro — профессиональное двухсопловое решение для 3D-печати. Подробные технические характеристики продукта и часто задаваемые вопросы см. на официальной странице продукта и в вики. Если у вас есть конкретные вопросы или требования, мы рекомендуем заполнить форму ( нажмите здесь ), и мы оперативно свяжемся с вами. Кроме того, вы также можете обратиться к официальному дилеру ( нажмите здесь ) в вашем регионе за дополнительной помощью.

Видеоинструкция

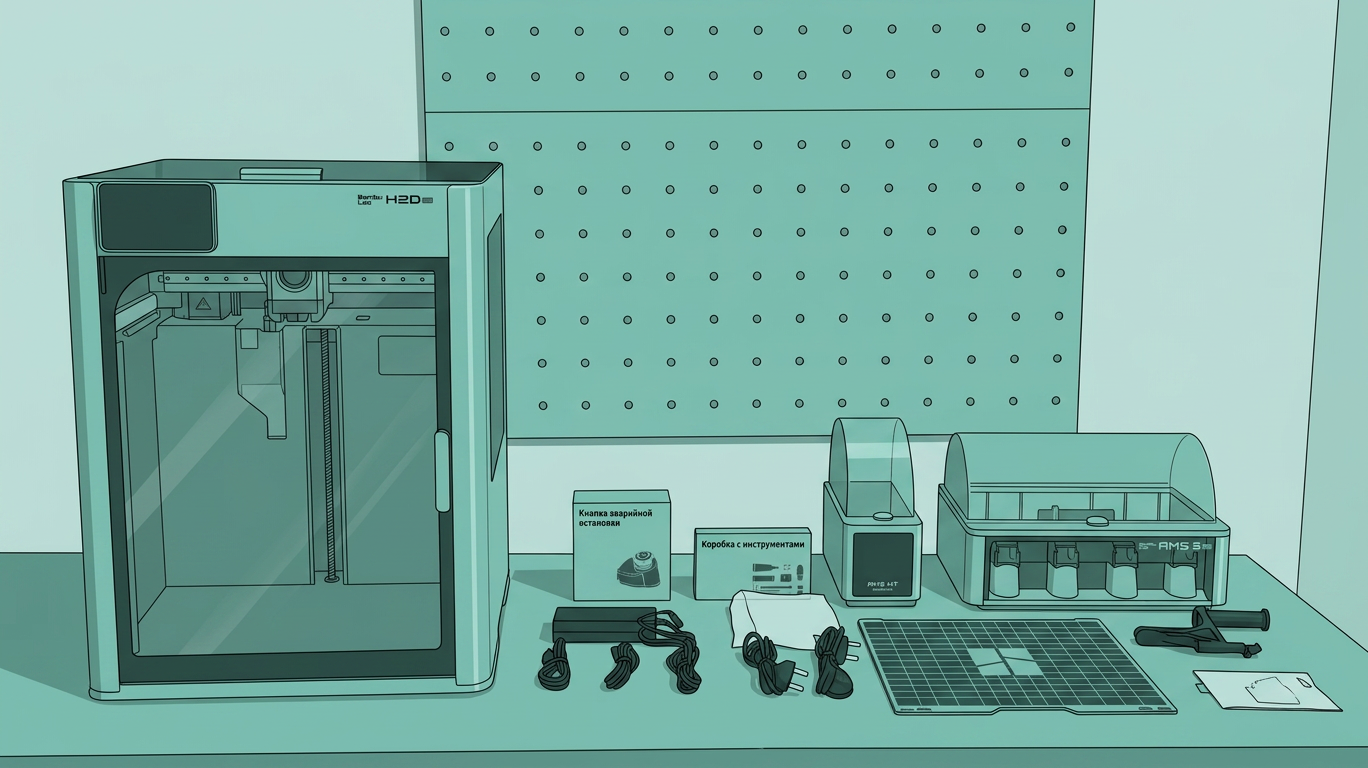

Комплект поставки

Для подробностей обратитесь к Списку комплектации H2D Pro .

Пошаговая инструкция

Распаковка

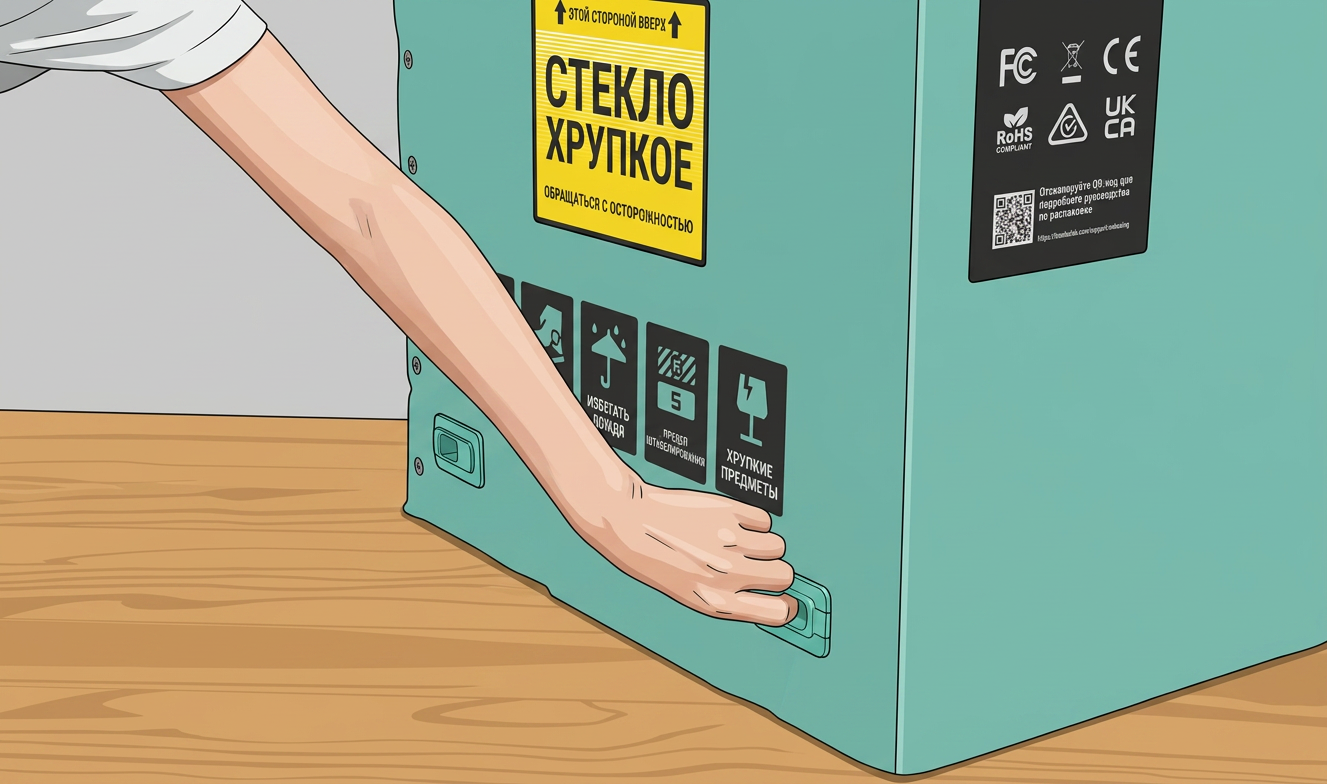

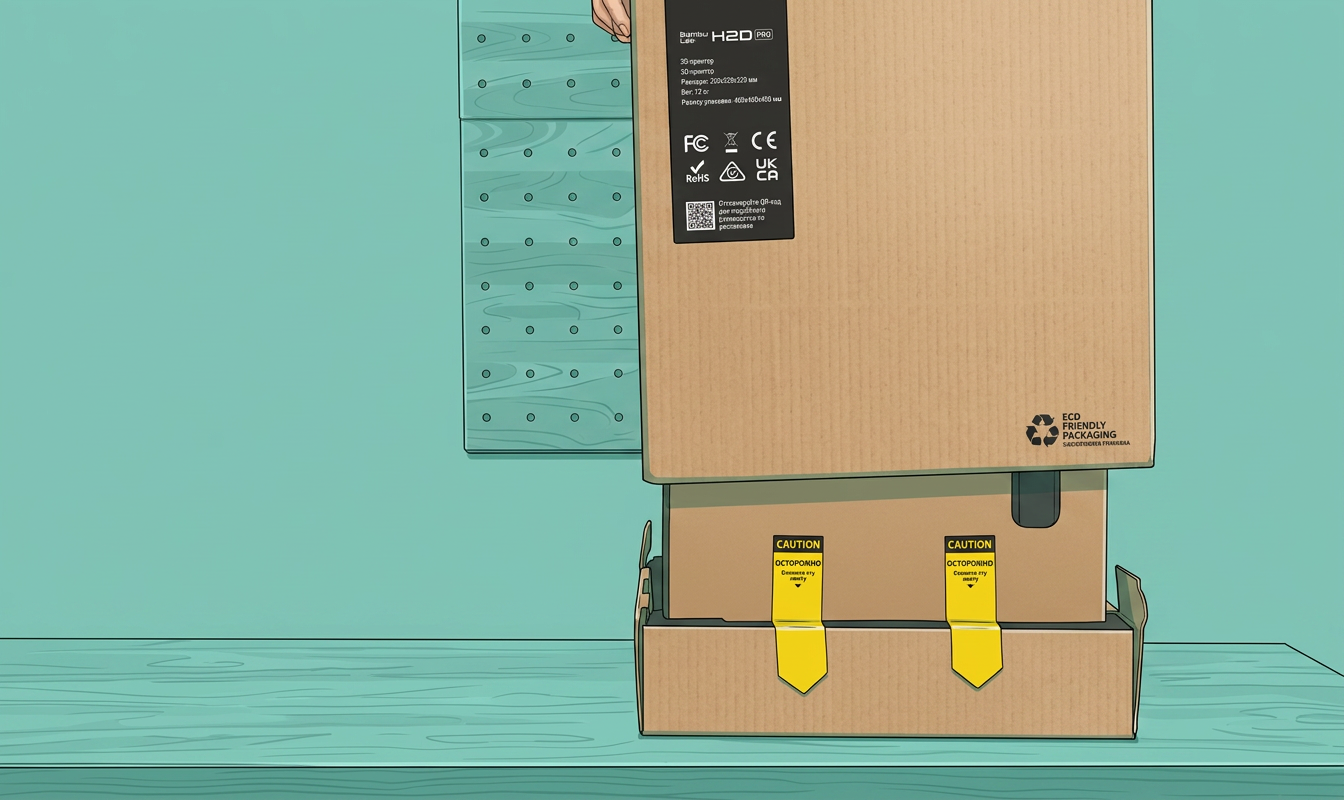

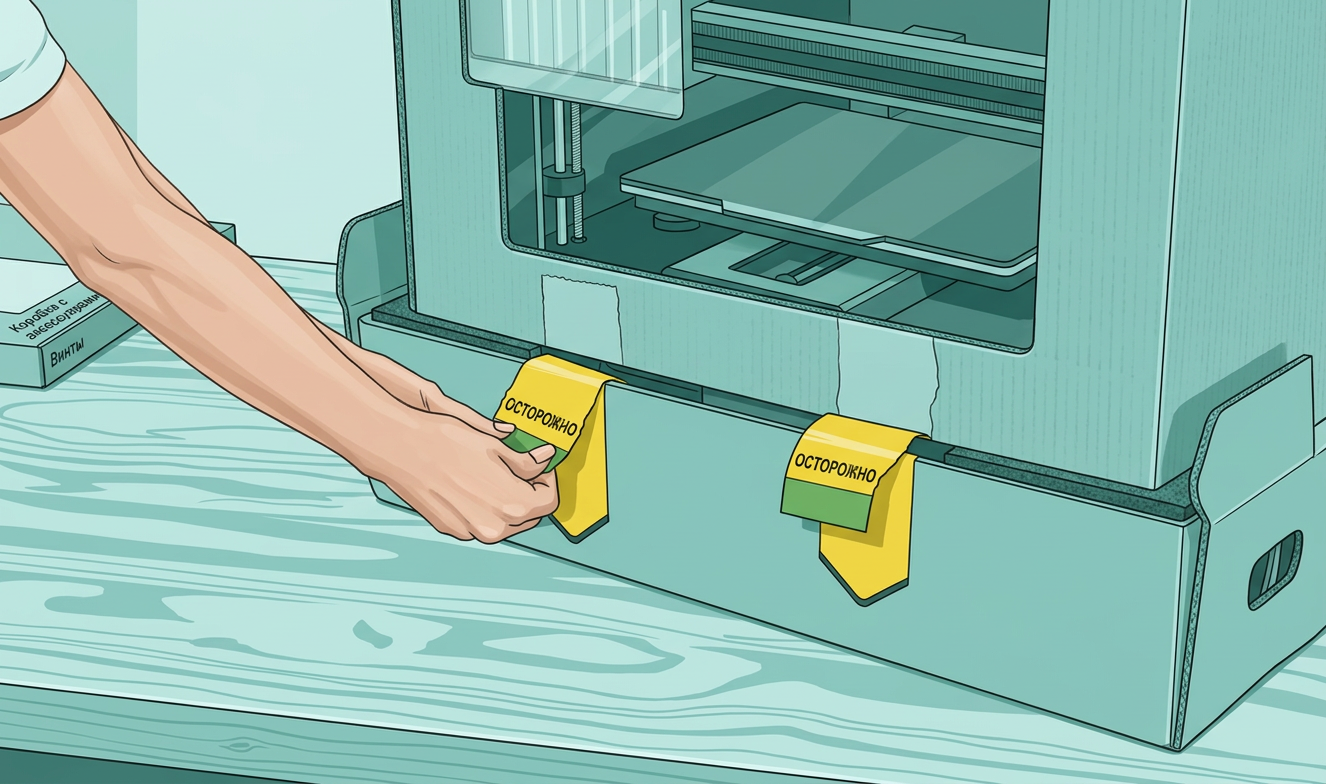

• Вытащите 4 крепления-клипсы на дне коробки;

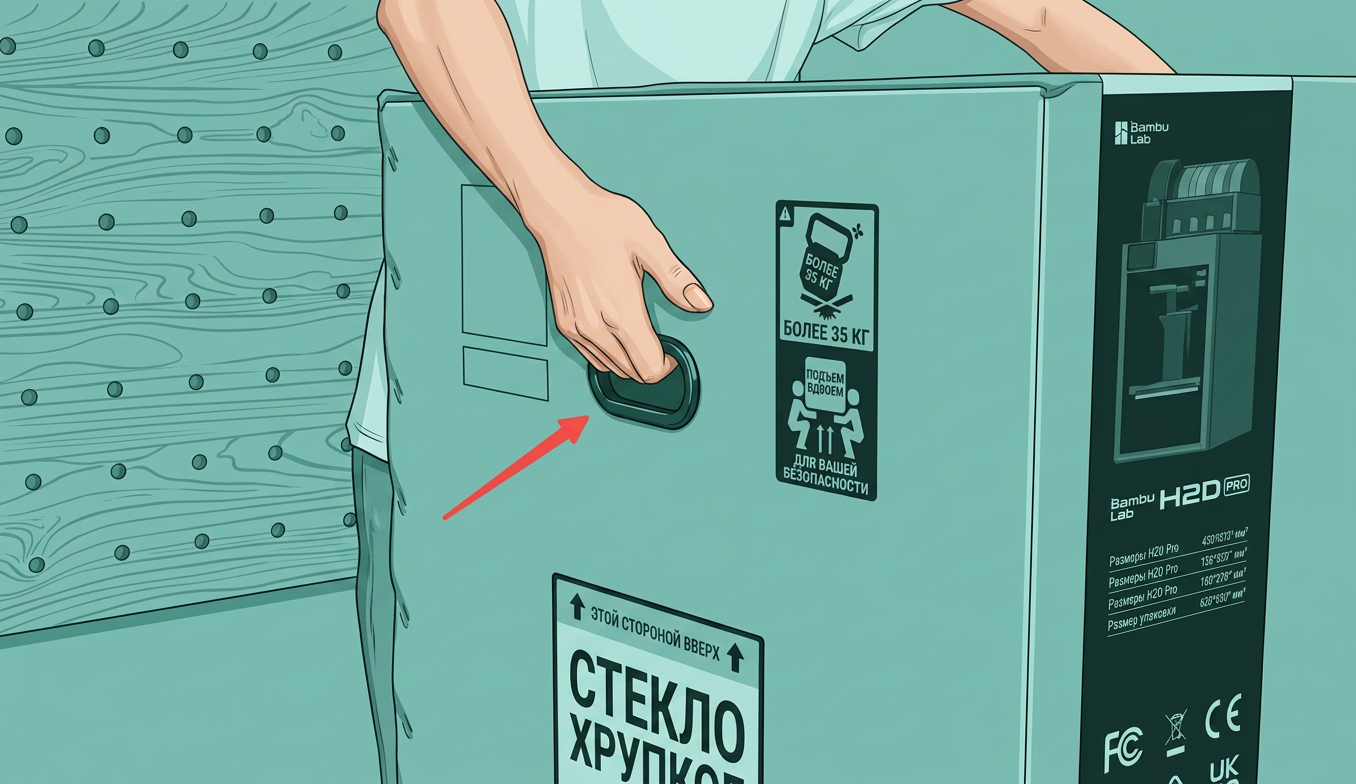

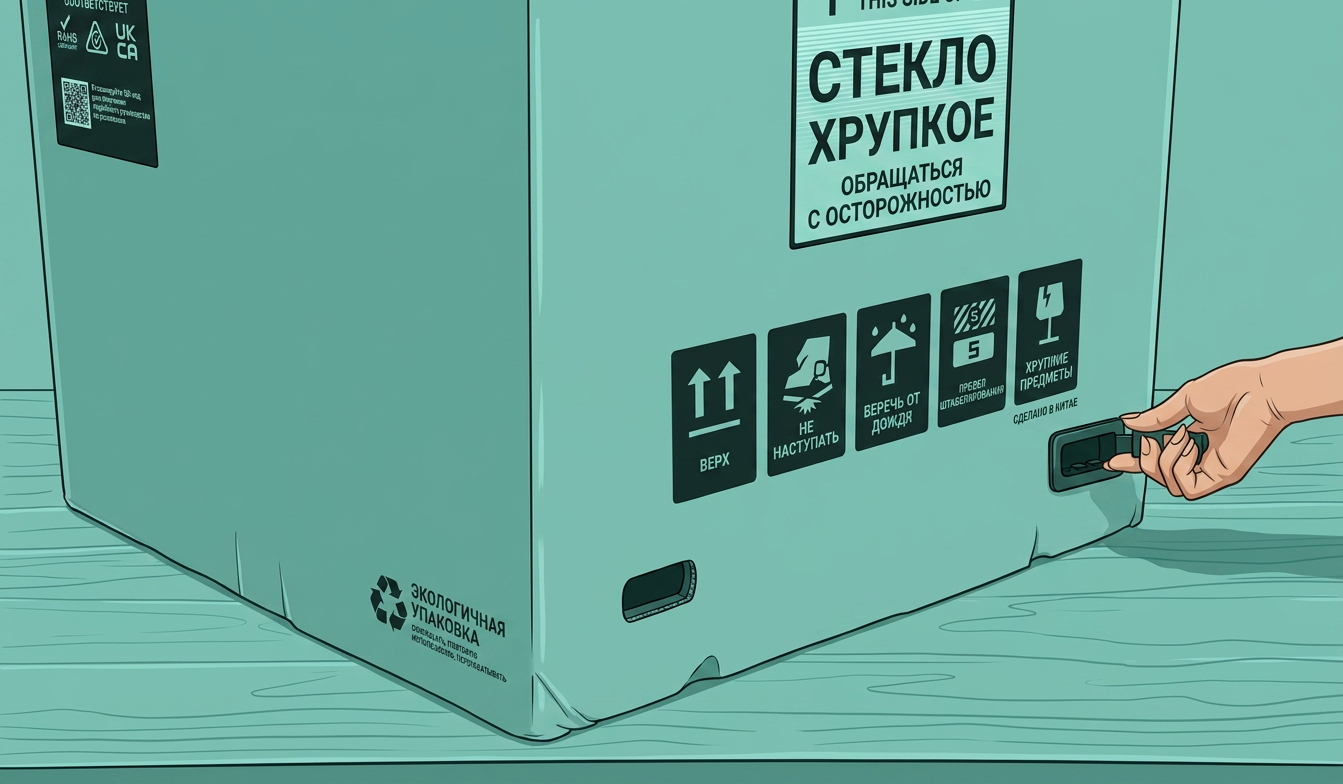

• Возьмитесь за обе ручки по бокам коробки и поднимите, чтобы снять внешнюю коробку.

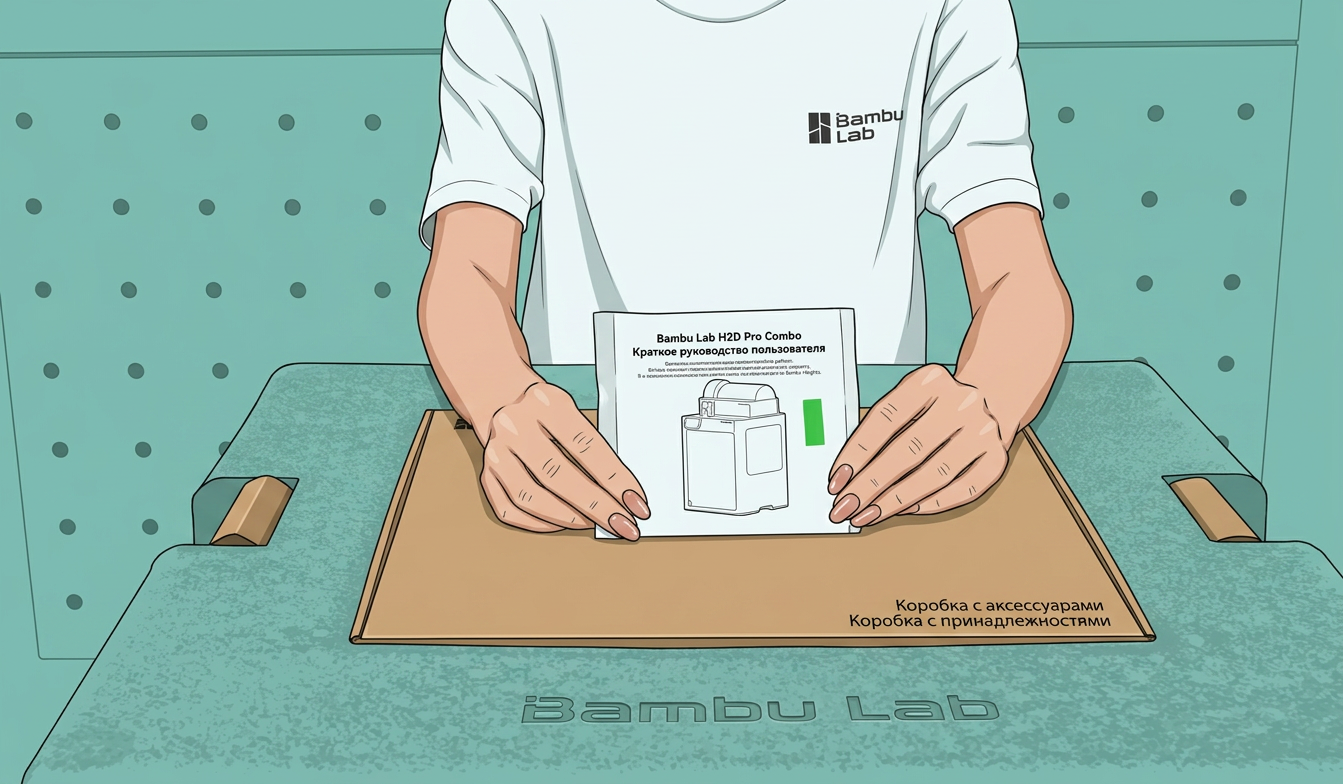

• Внимательно прочитайте Руководство по быстрому запуску для получения подробных шагов работы;

• Извлеките коробку с аксессуарами;

• Откройте коробку с аксессуарами и извлеките все аксессуары;

• Снимите наклейки с обеих сторон дна;

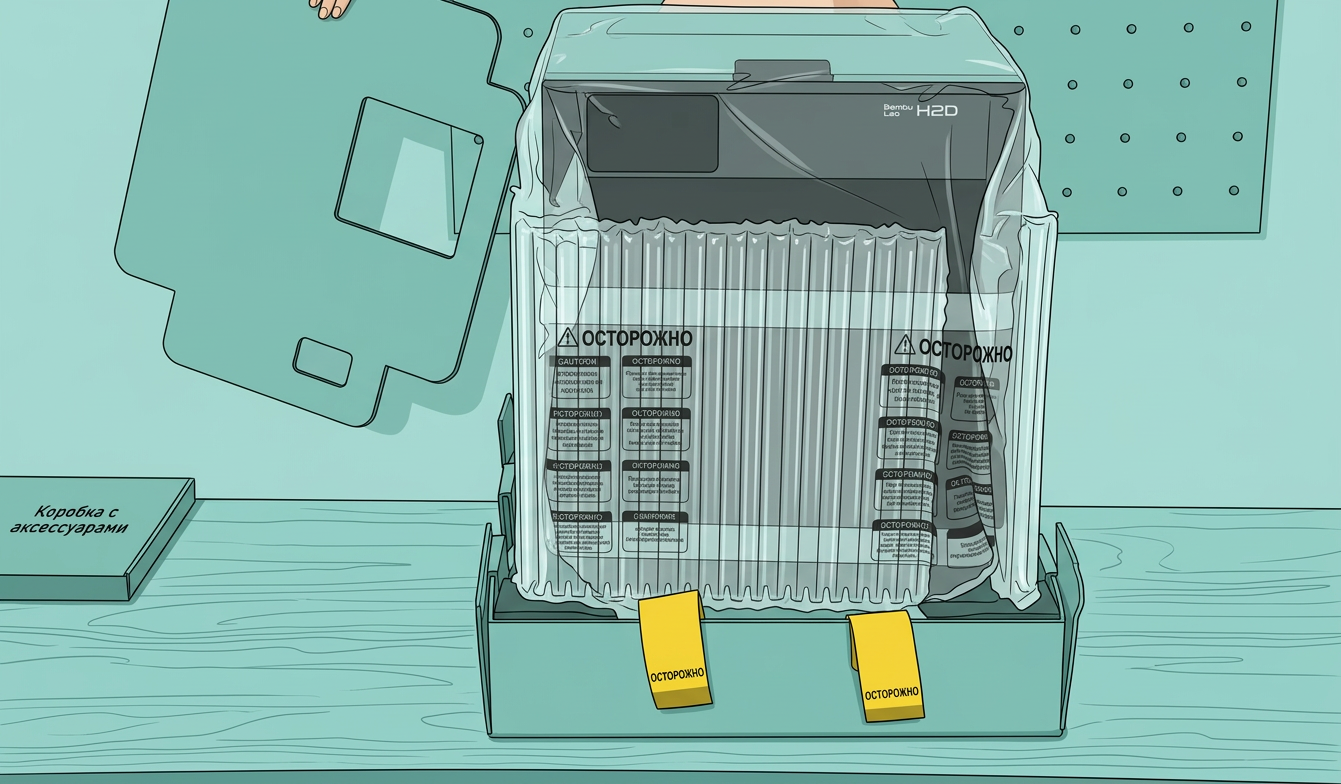

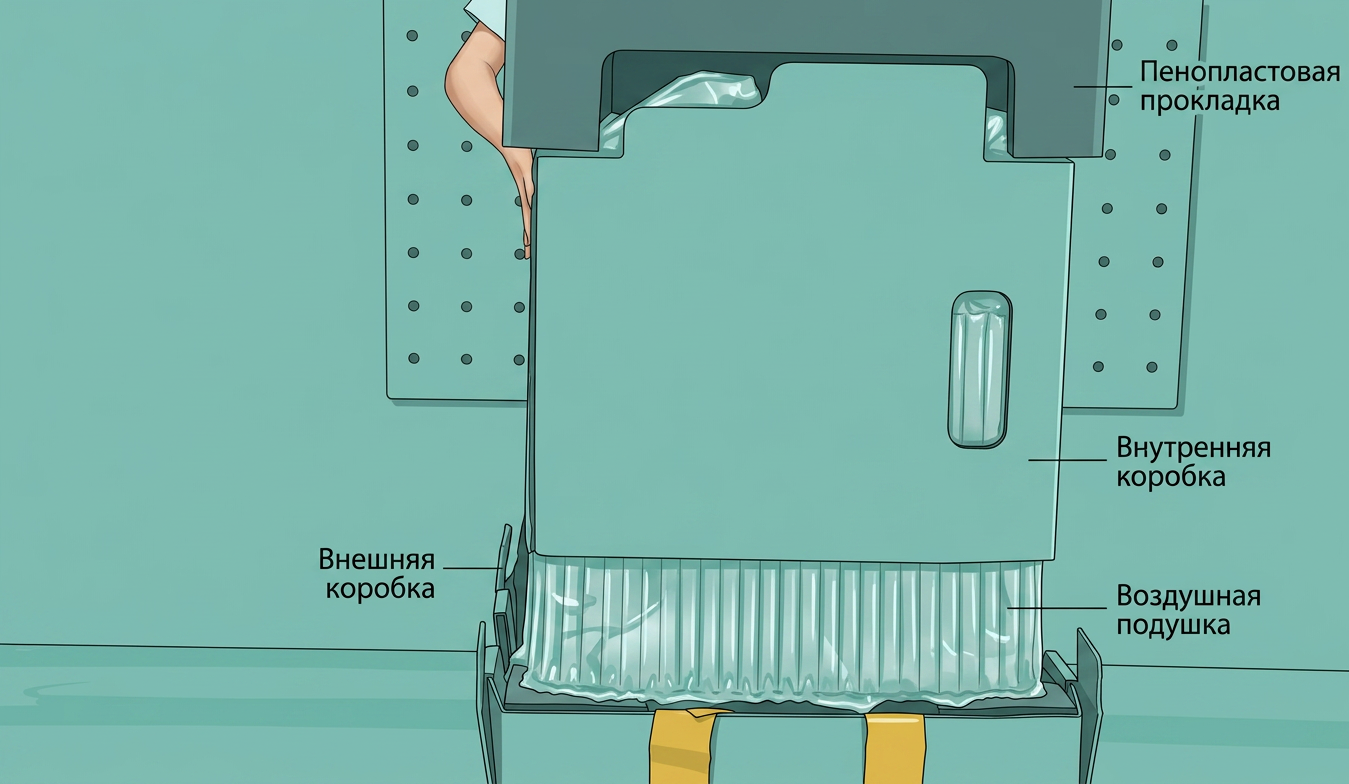

• Поднимите, чтобы удалить защитный пеноматериал, картон и уплотнение;

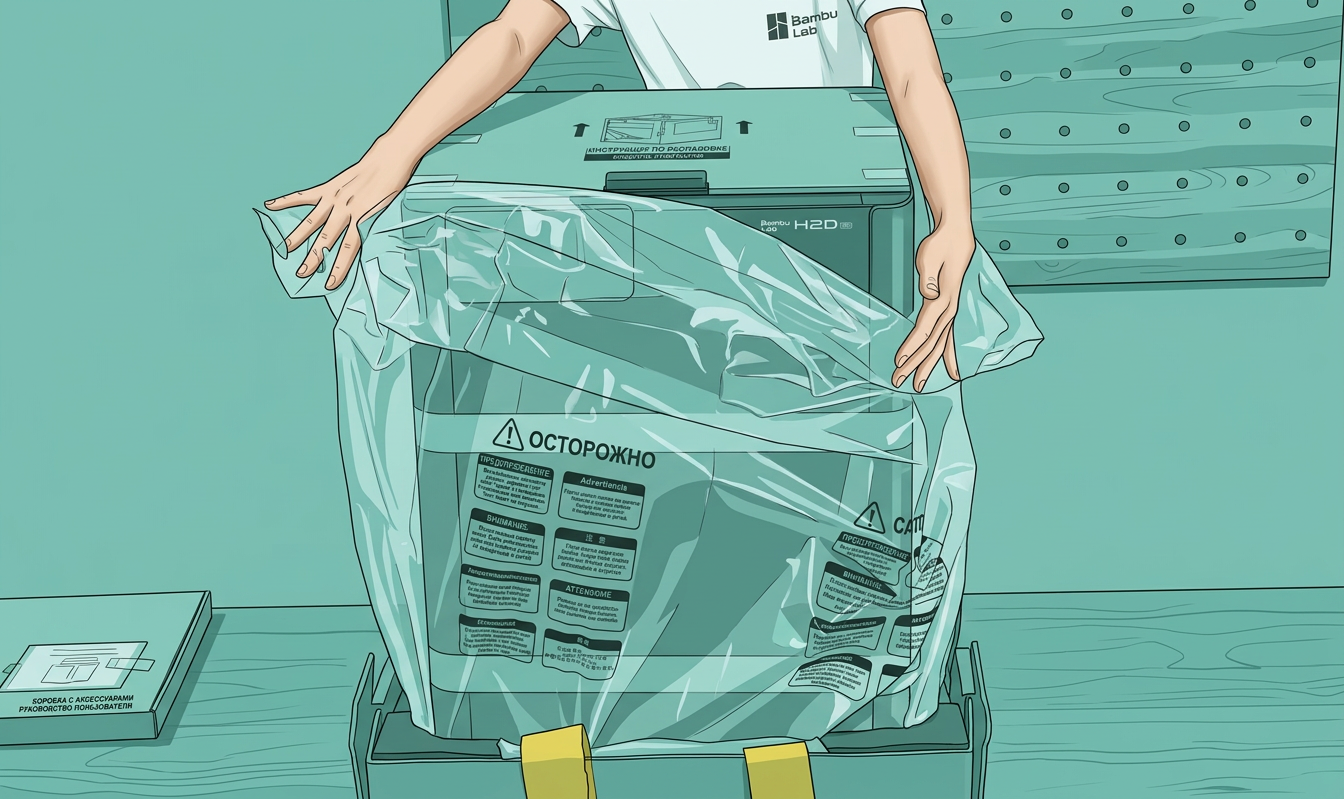

• Разорвите ручки по обеим сторонам влагозащитного пакета;

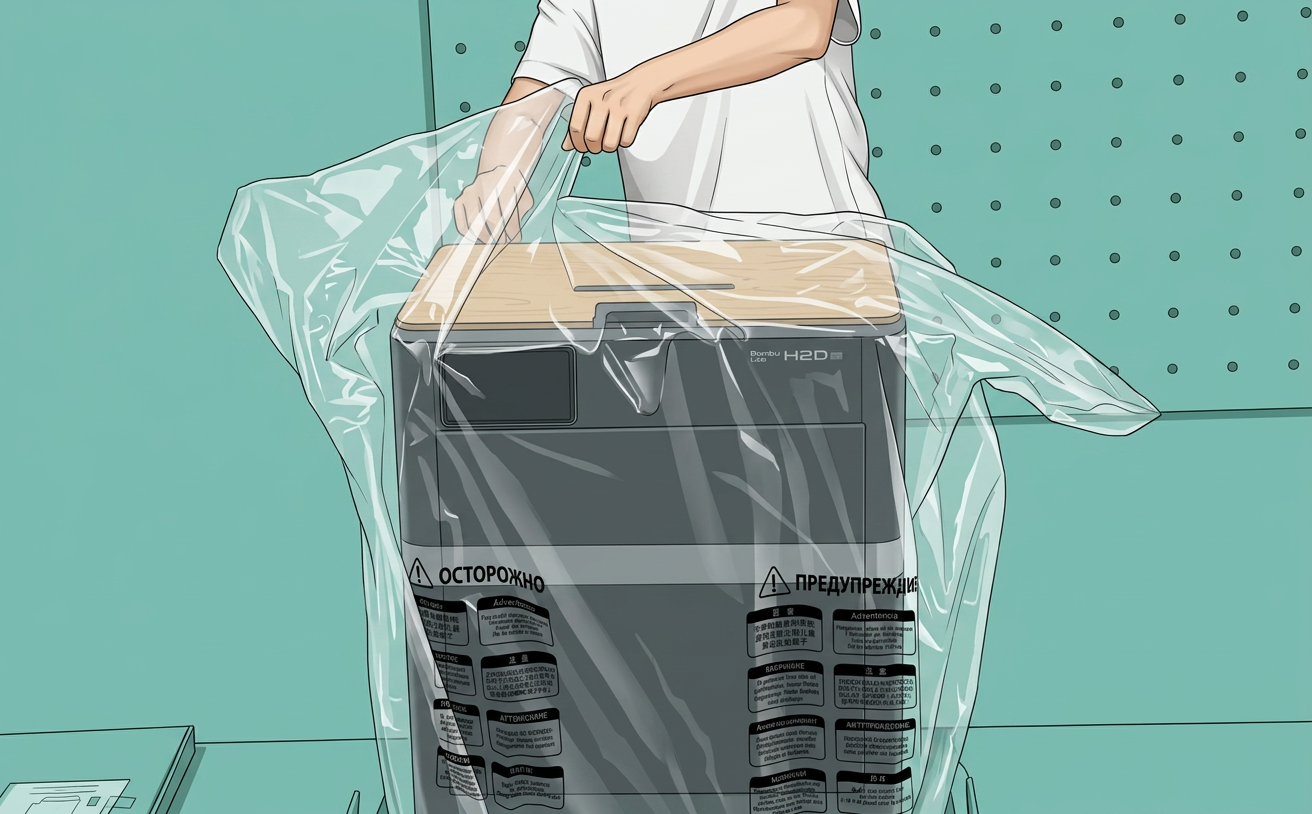

• Разорвите верхнее отверстие влагозащитного пакета;

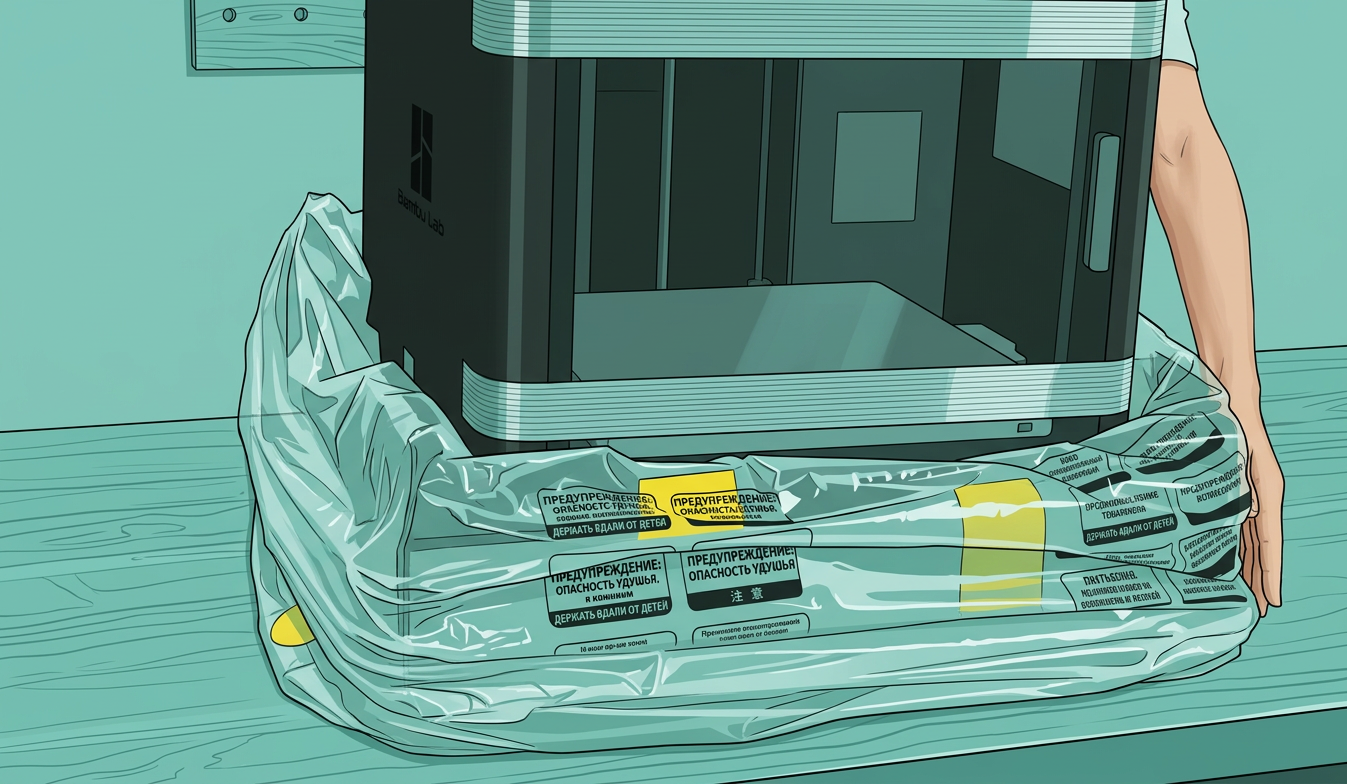

• Потяните влагозащитный пакет вниз и оберните его вокруг четырех углов нижней коробки;

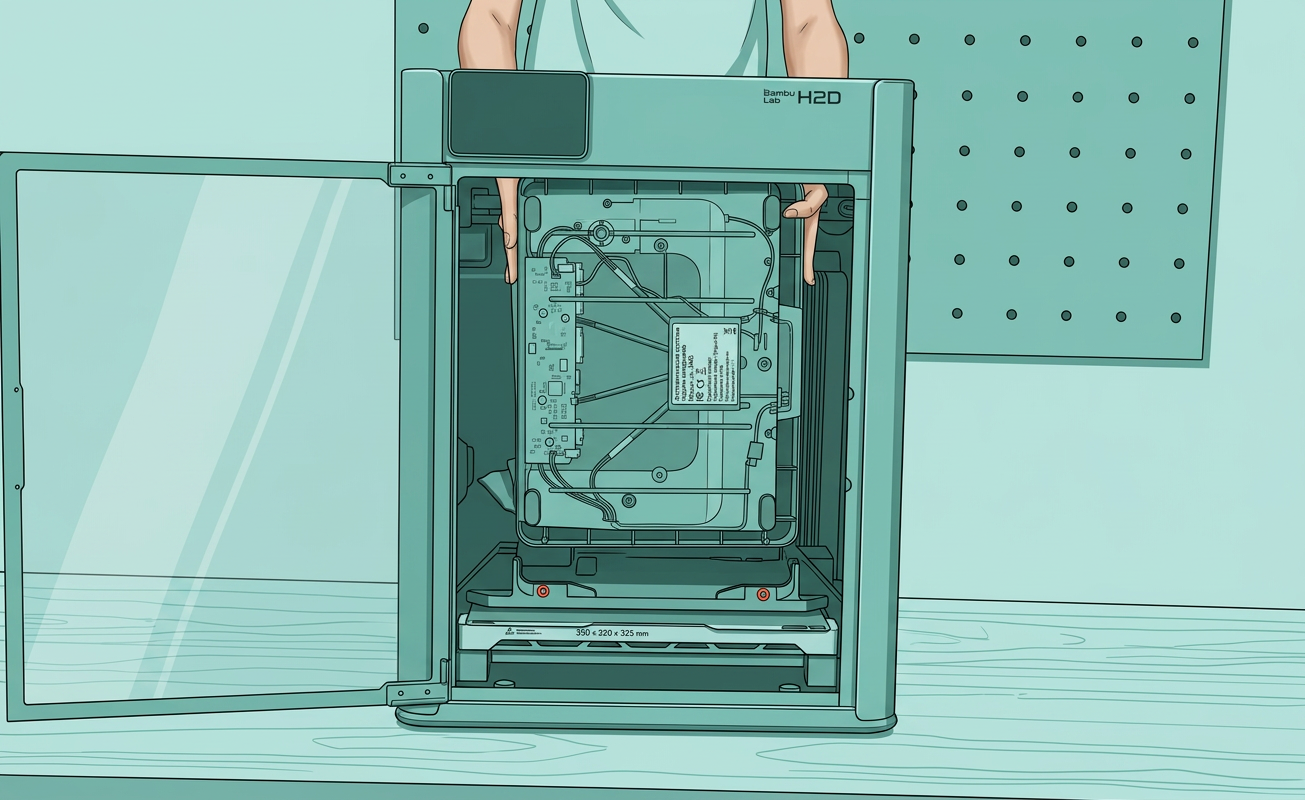

• Крепко держитесь за нижние ручки по обеим сторонам принтера и поднимите принтер вдвоем, чтобы установить его на устойчивую поверхность.

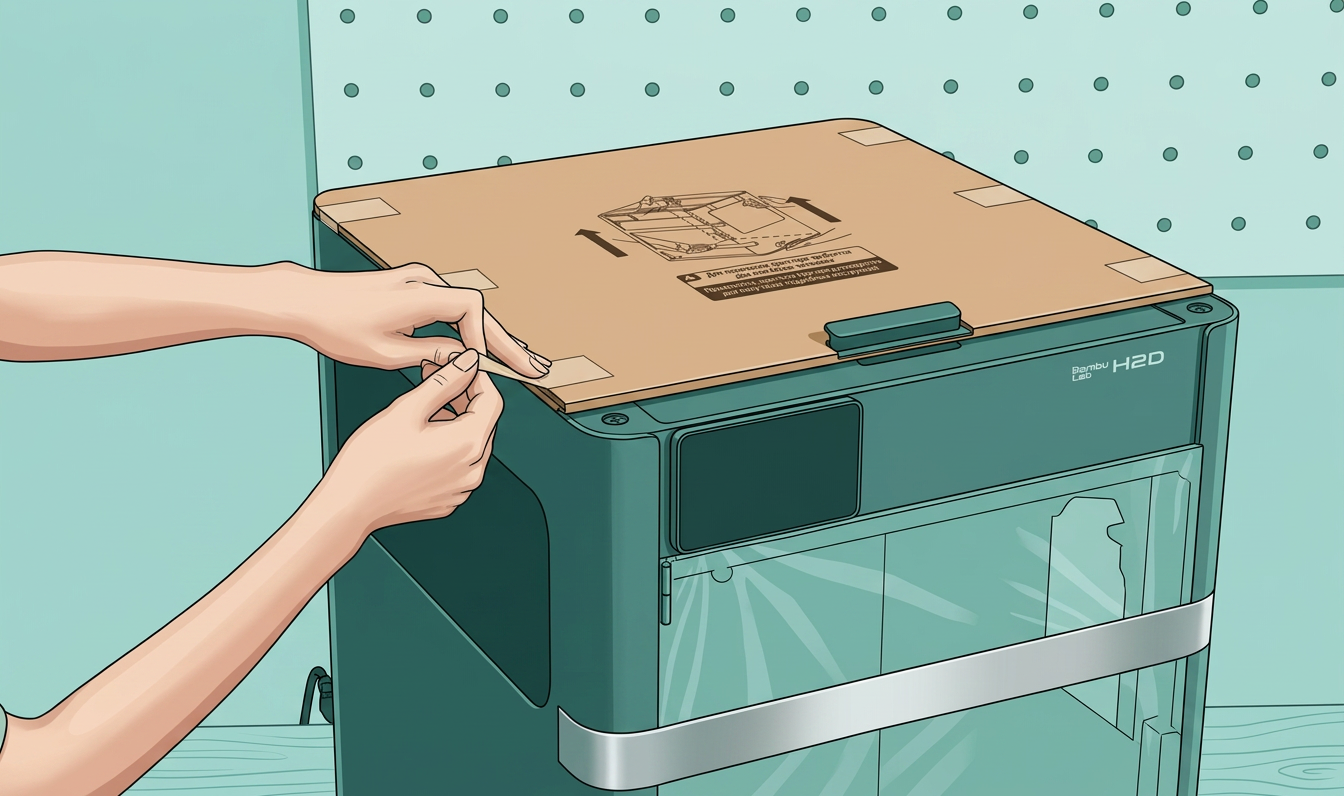

• Снимите ленту с обеих сторон верхней крышки;

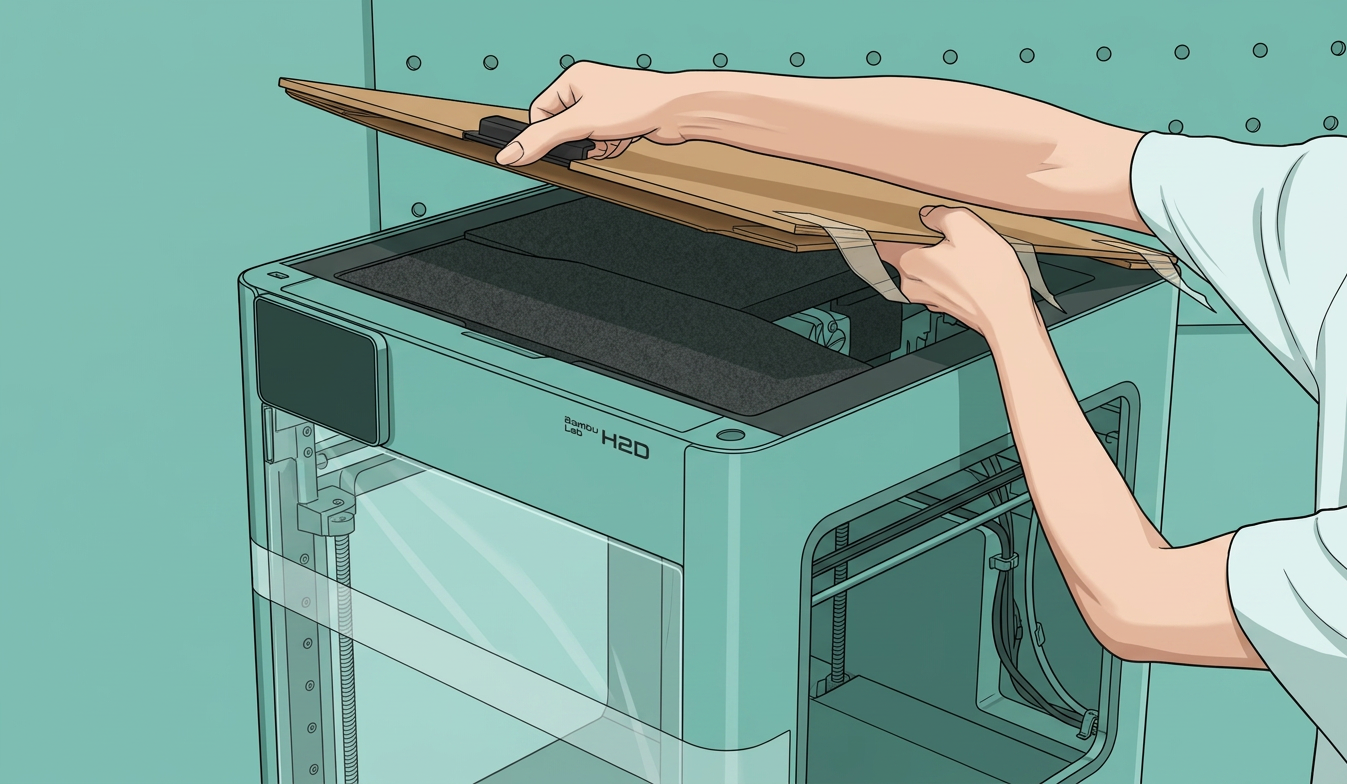

• Снимите верхнюю крышку и аккуратно положите ее на стол;

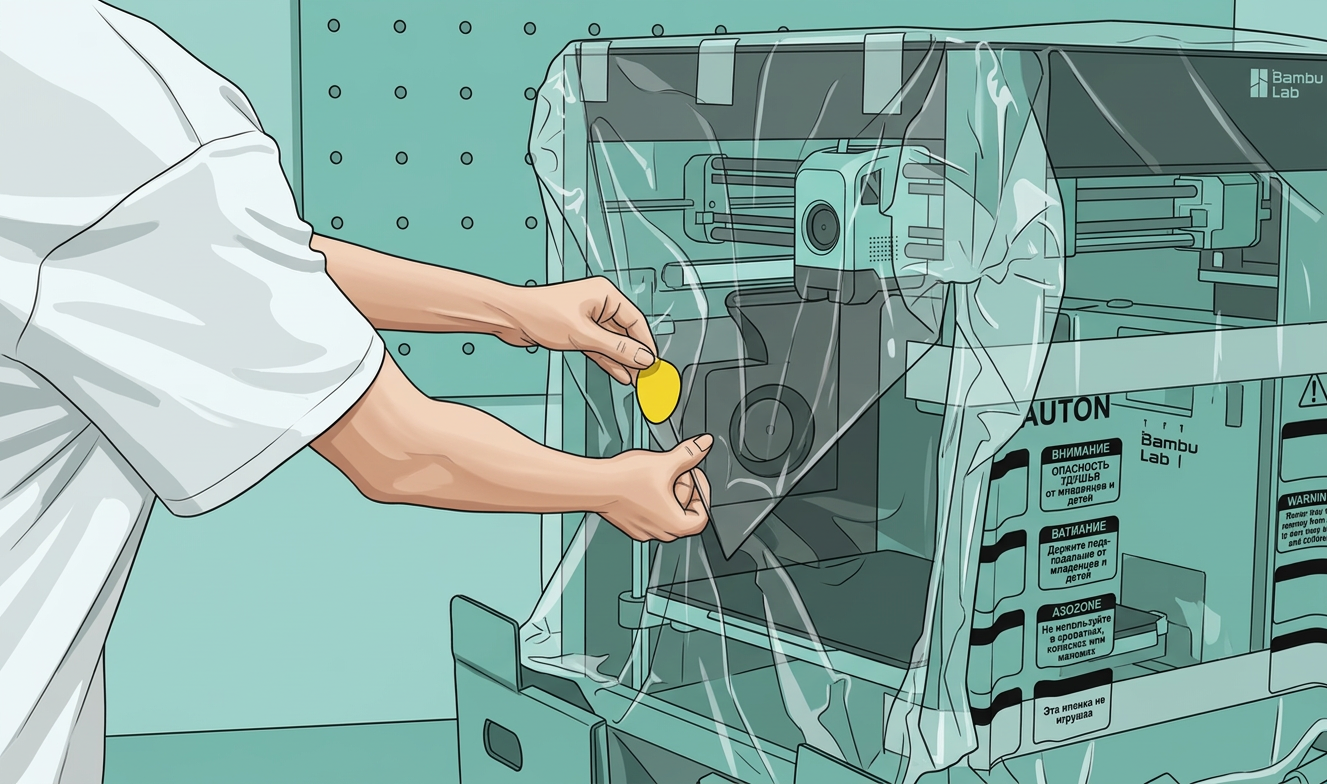

• Снимите ленту и удалите защитную пленку передней двери;

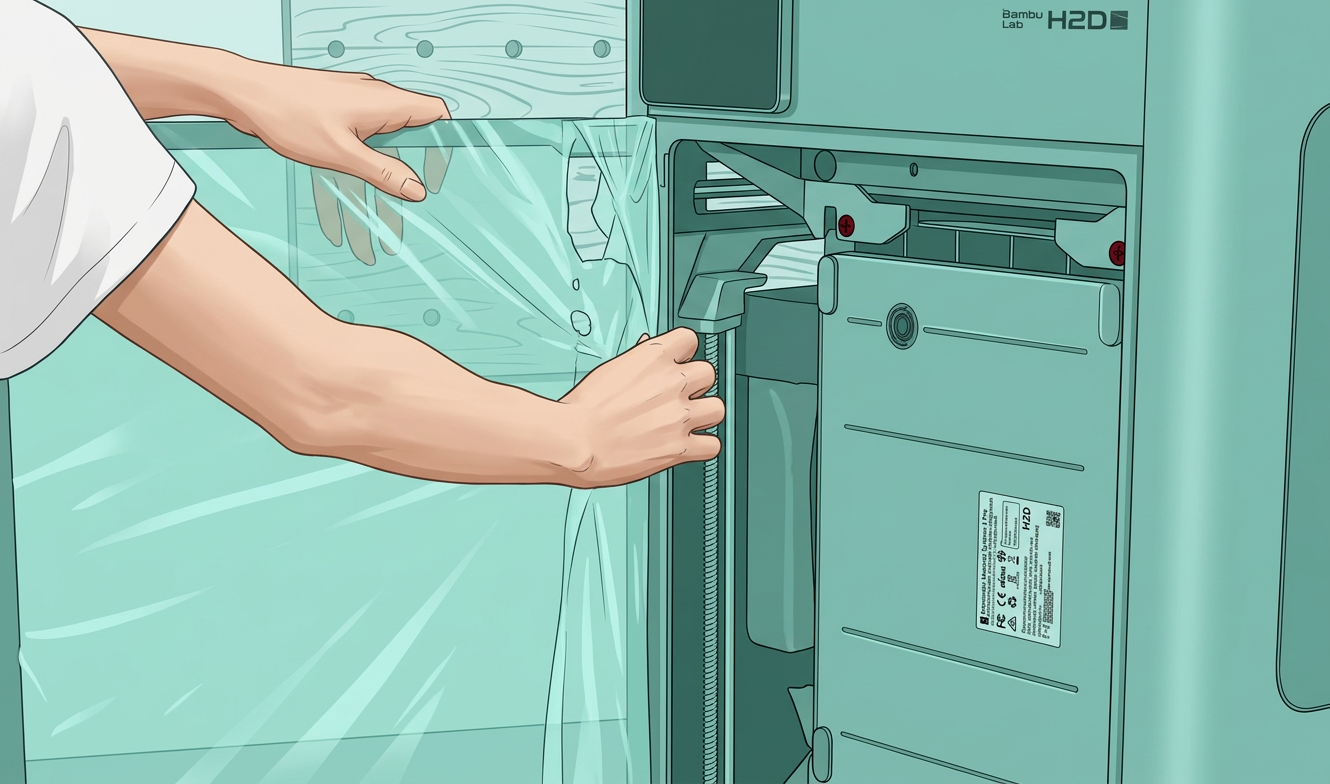

• Снимите защитную плёнку с обеих сторон нижней части;

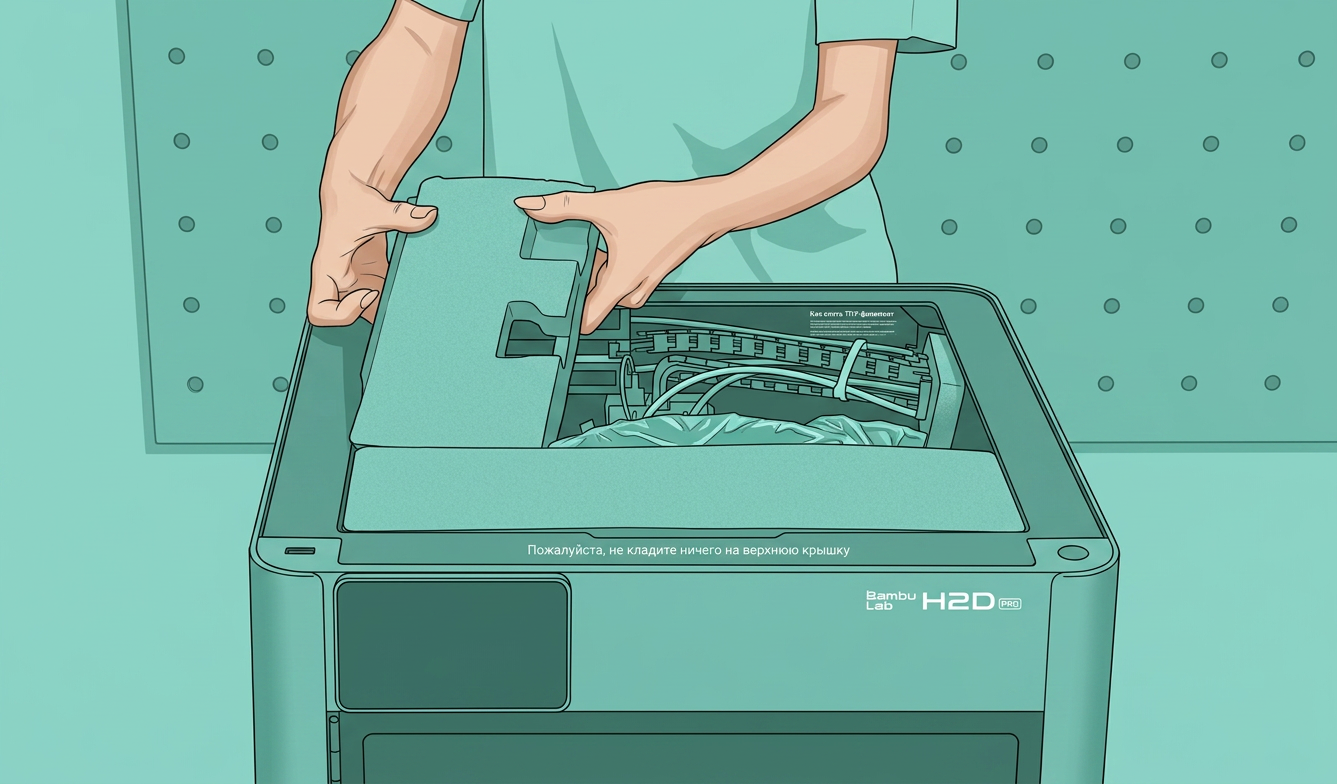

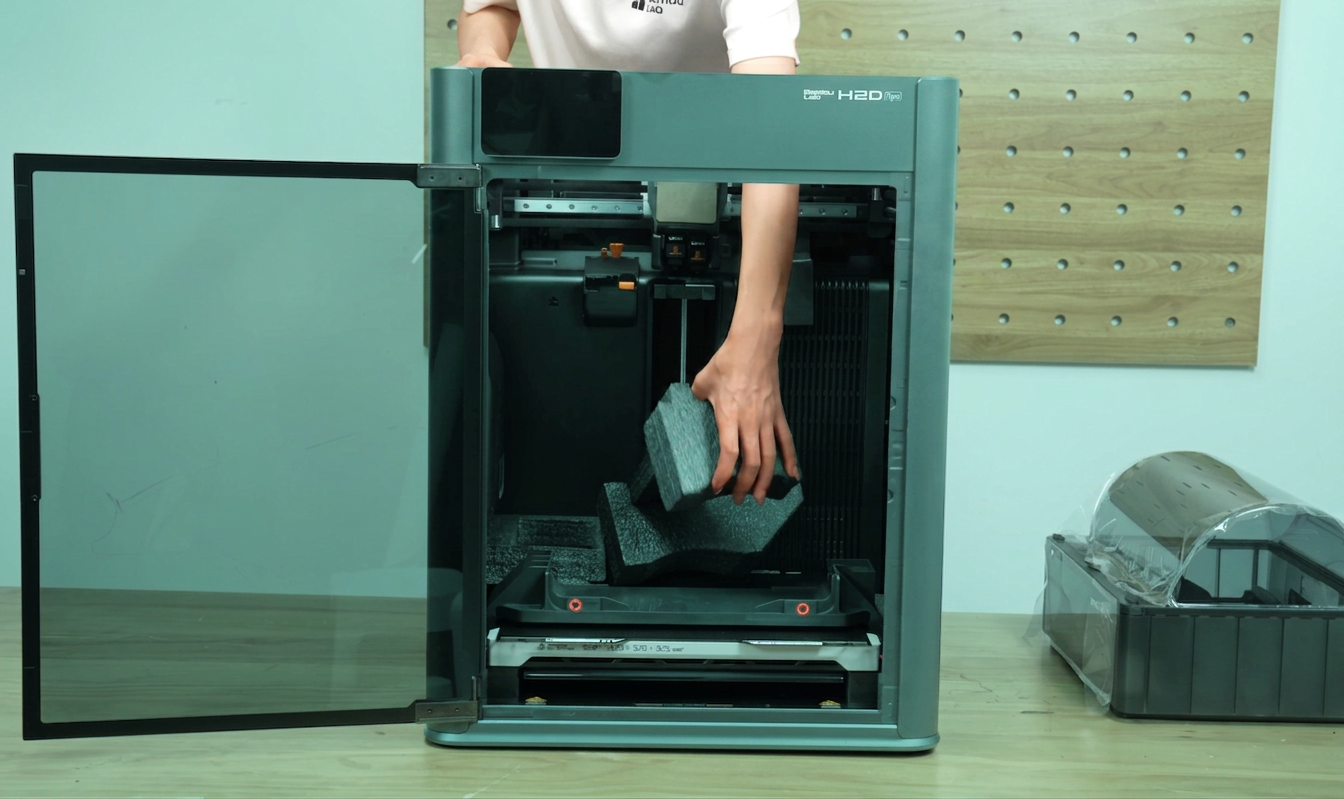

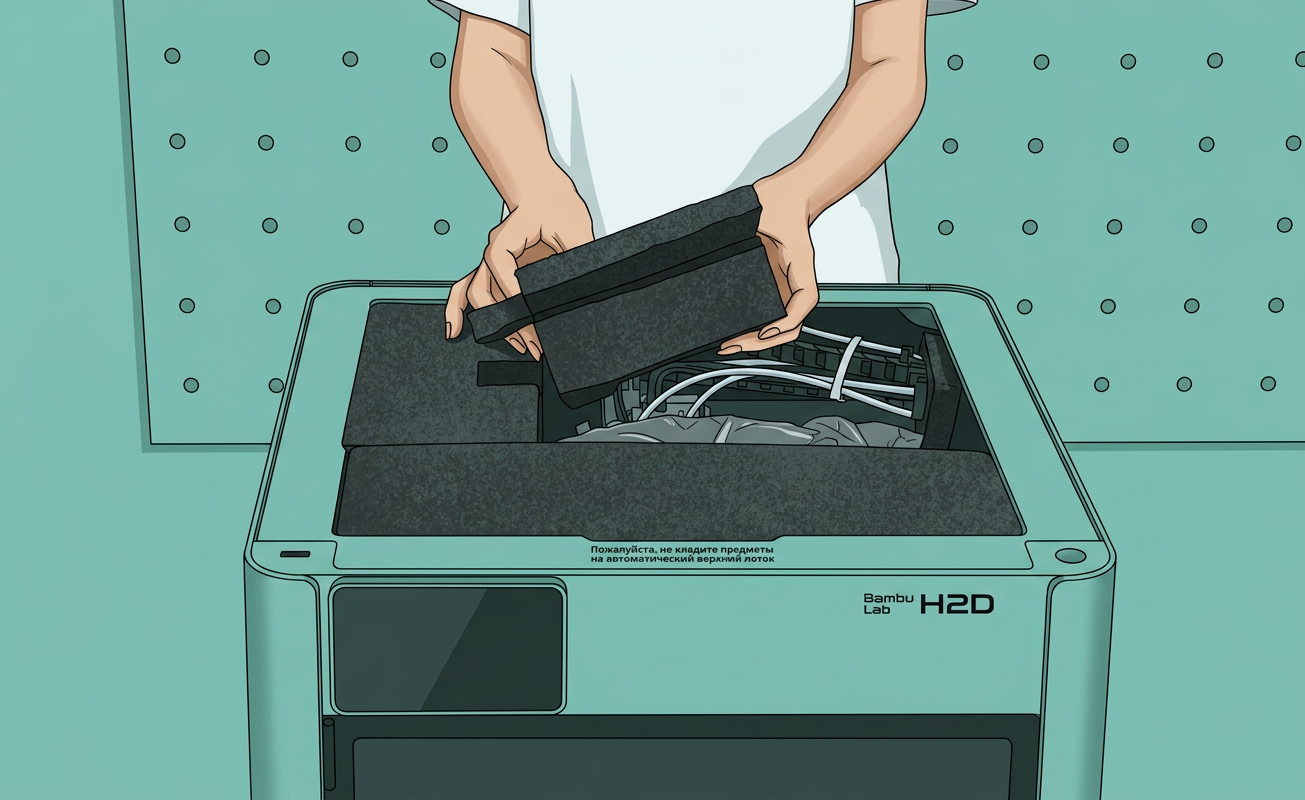

• Извлеките три поролоновые прокладки с верхней части принтера;

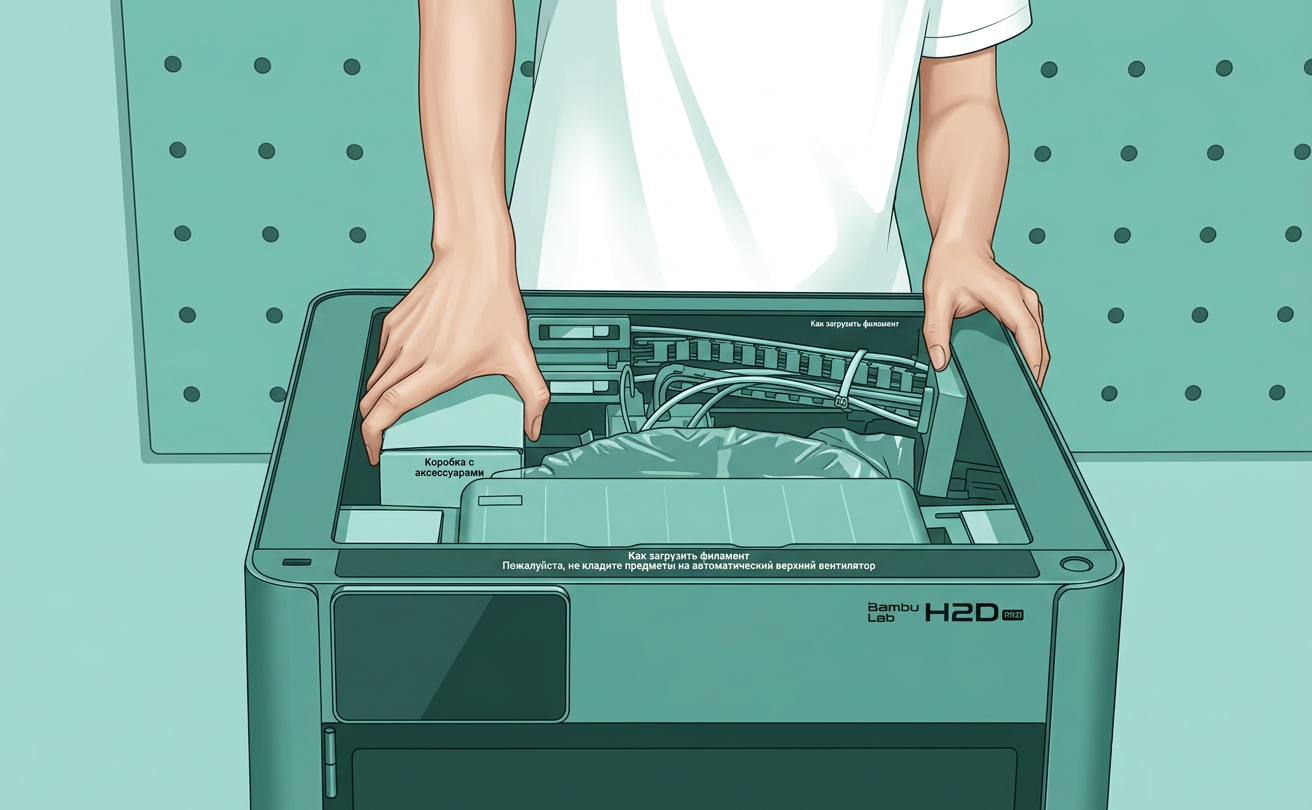

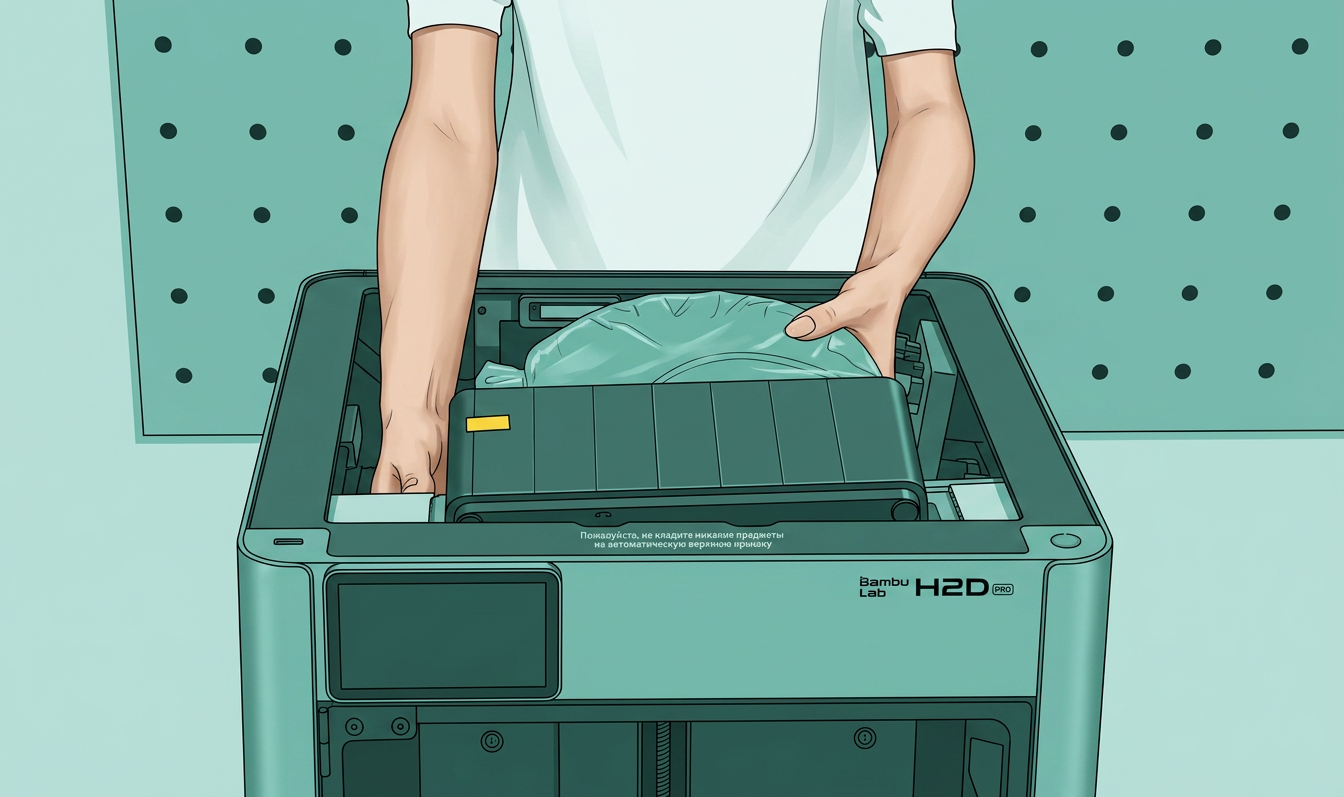

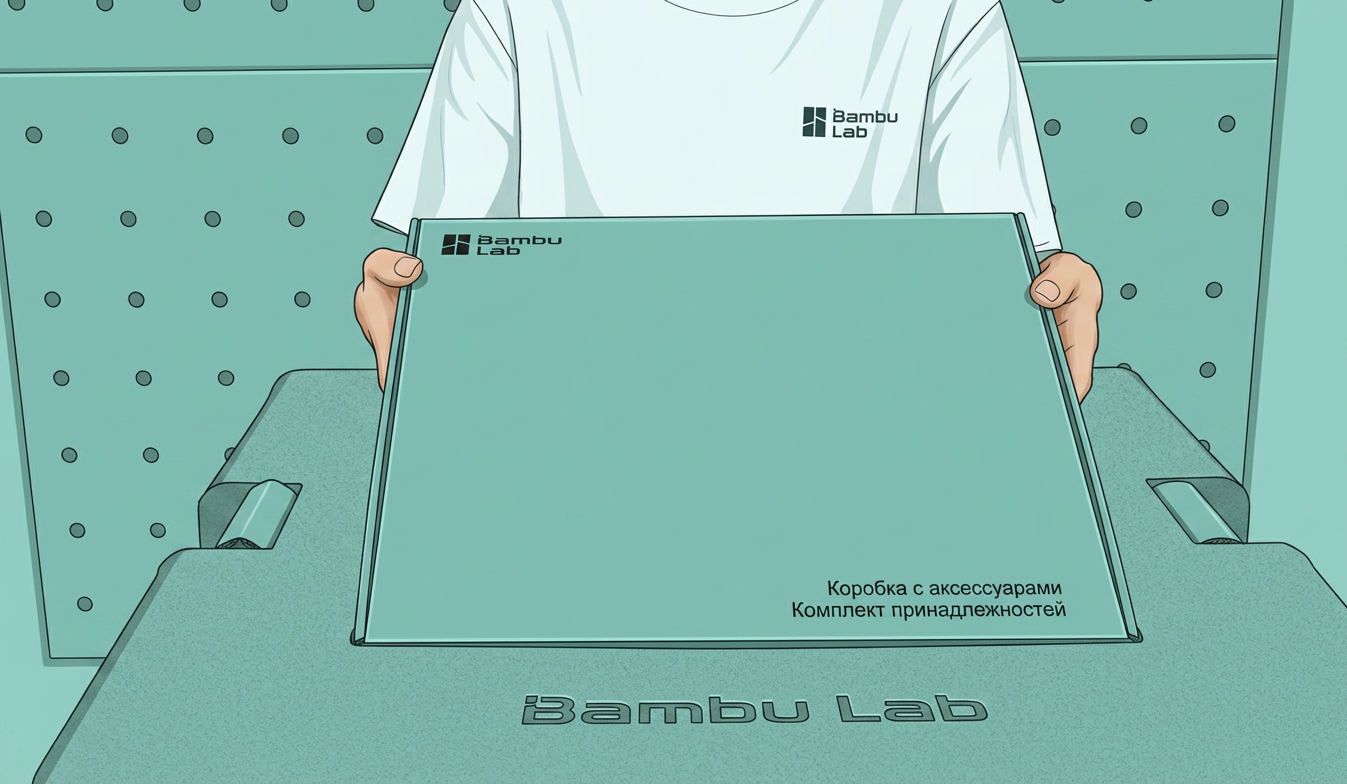

• Извлеките коробку с аксессуарами;

• Откройте коробку с аксессуарами и извлеките аксессуары;

• Извлеките AMS HT и поролоновые вставки;

ams-2-pro">Разблокируйте AMS 2 Pro

• Открутите два левых крепёжных винта AMS 2 Pro;

• Снимите левый крепёжный кронштейн;

• Открутите два правых крепёжных винта AMS 2 Pro;

• Снимите правый крепёжный кронштейн;

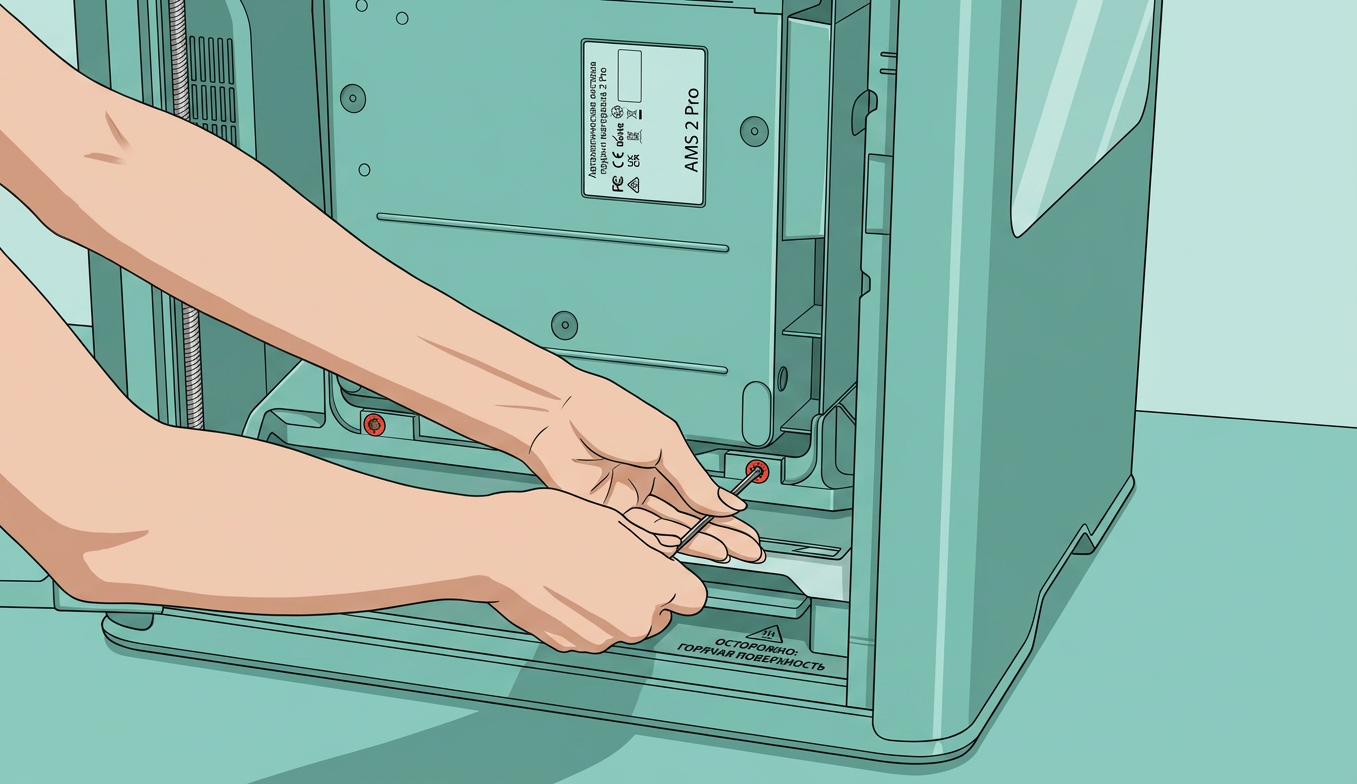

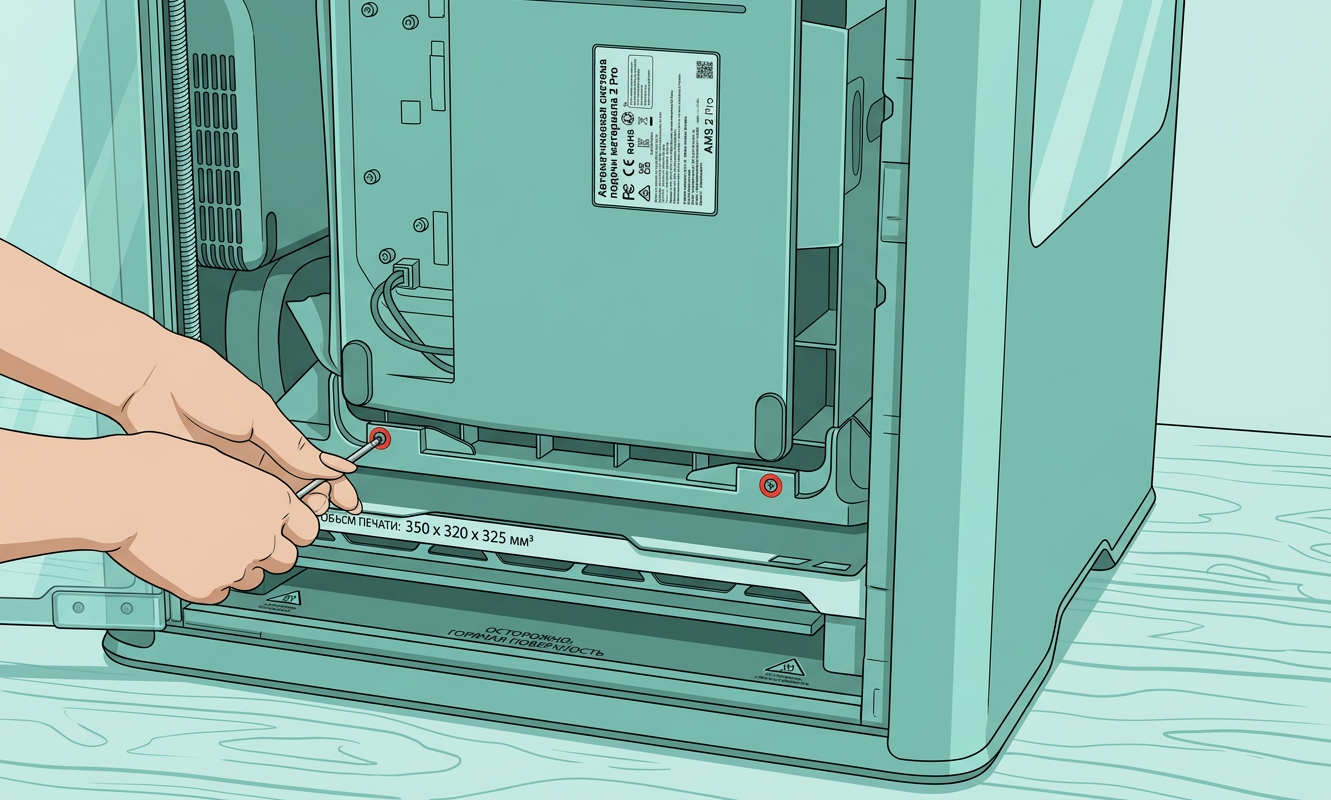

• Открутите 2 винта нижнего кронштейна;

• Поднимите AMS 2 Pro вверх;

• Снимите поролоновые вставки;

• Открутите 4 винта нижнего кронштейна;

• Снимите нижний кронштейн;

Разблокируйте Heatbed

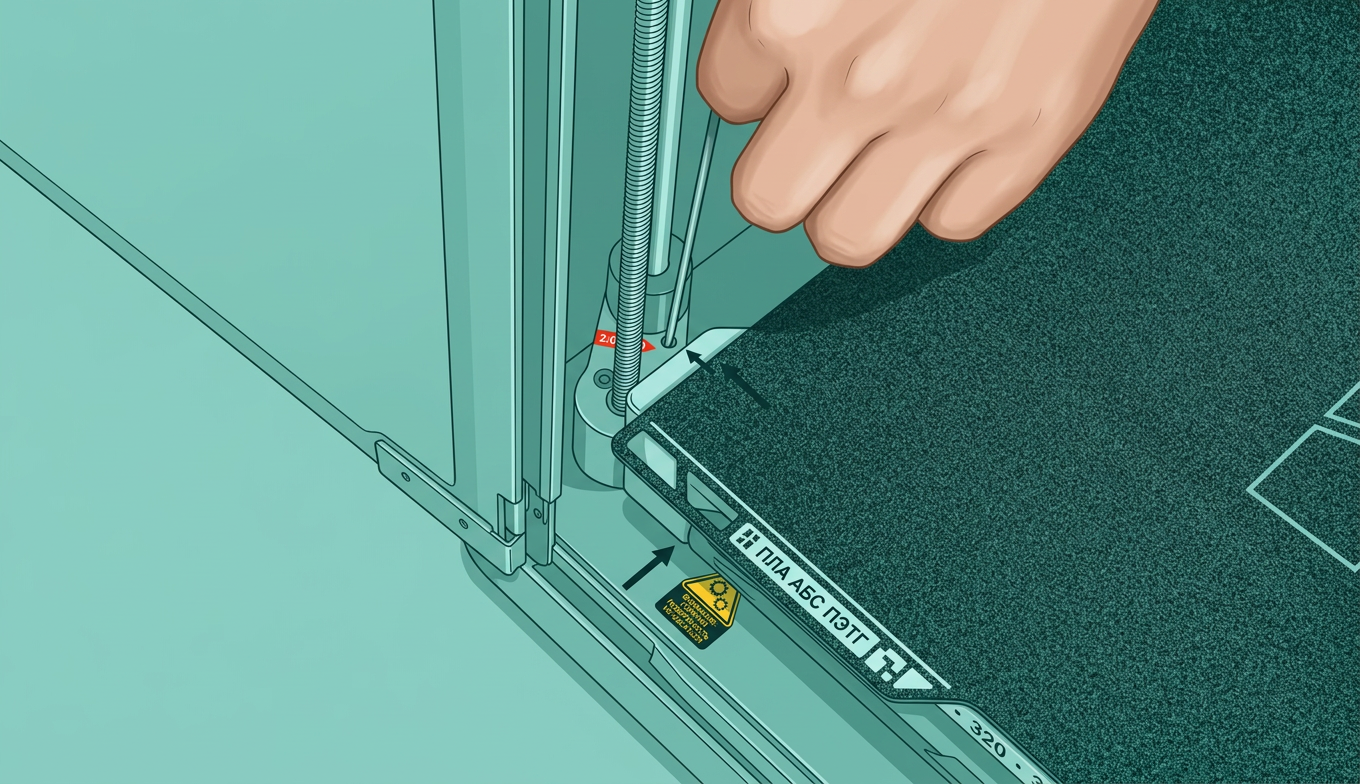

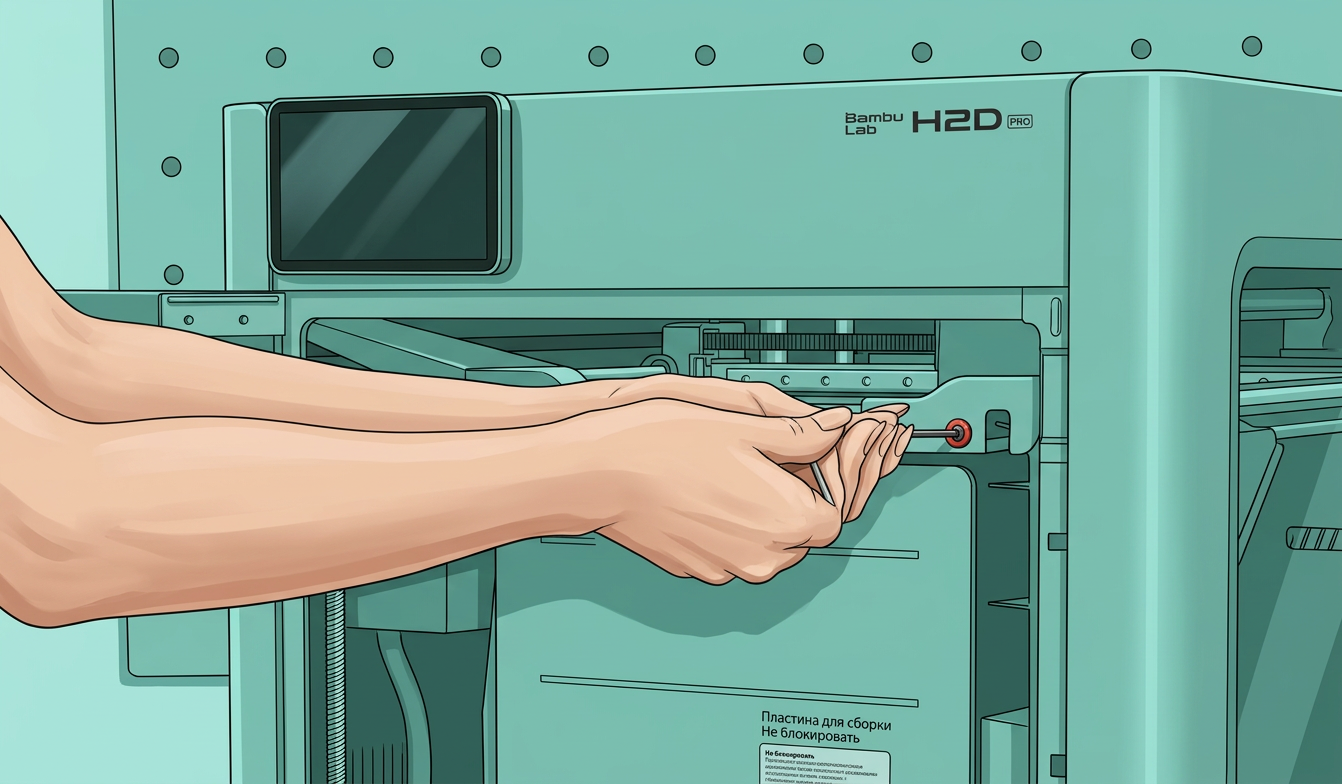

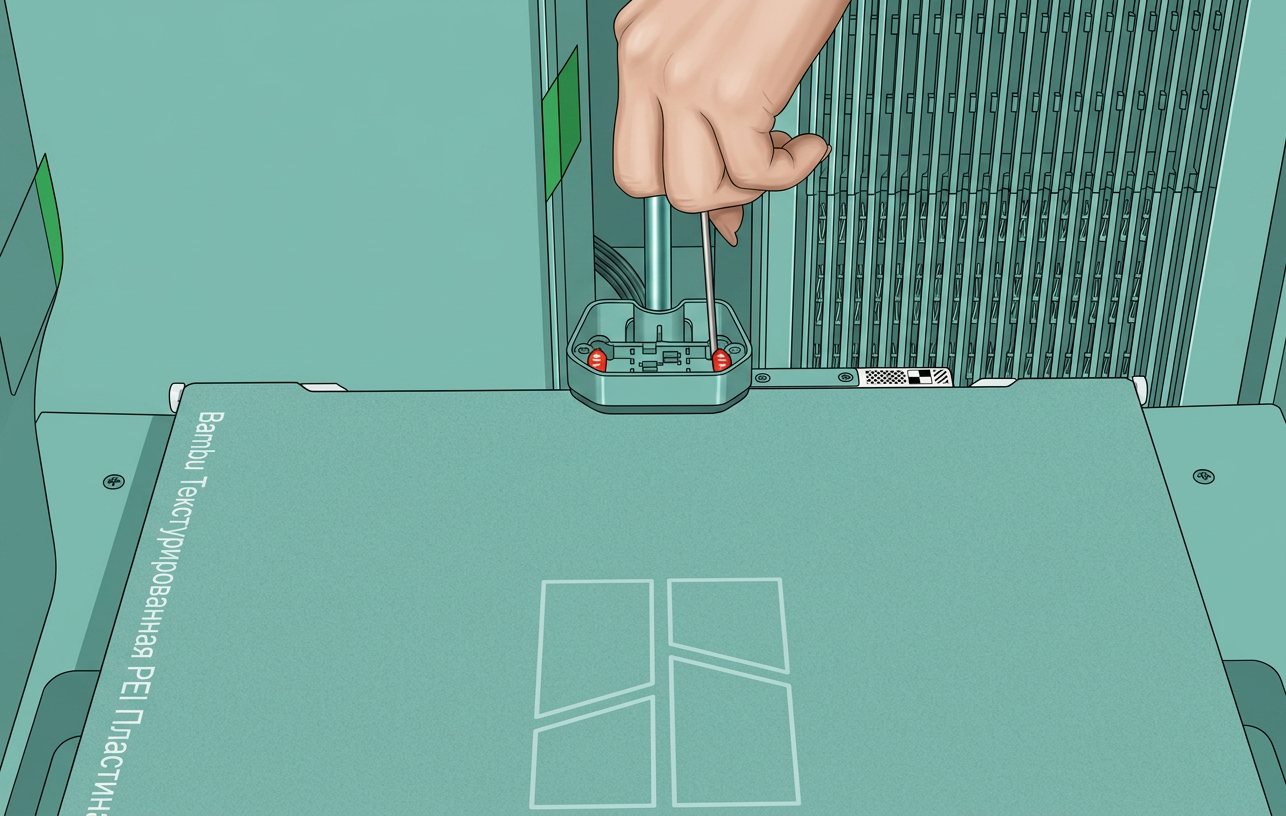

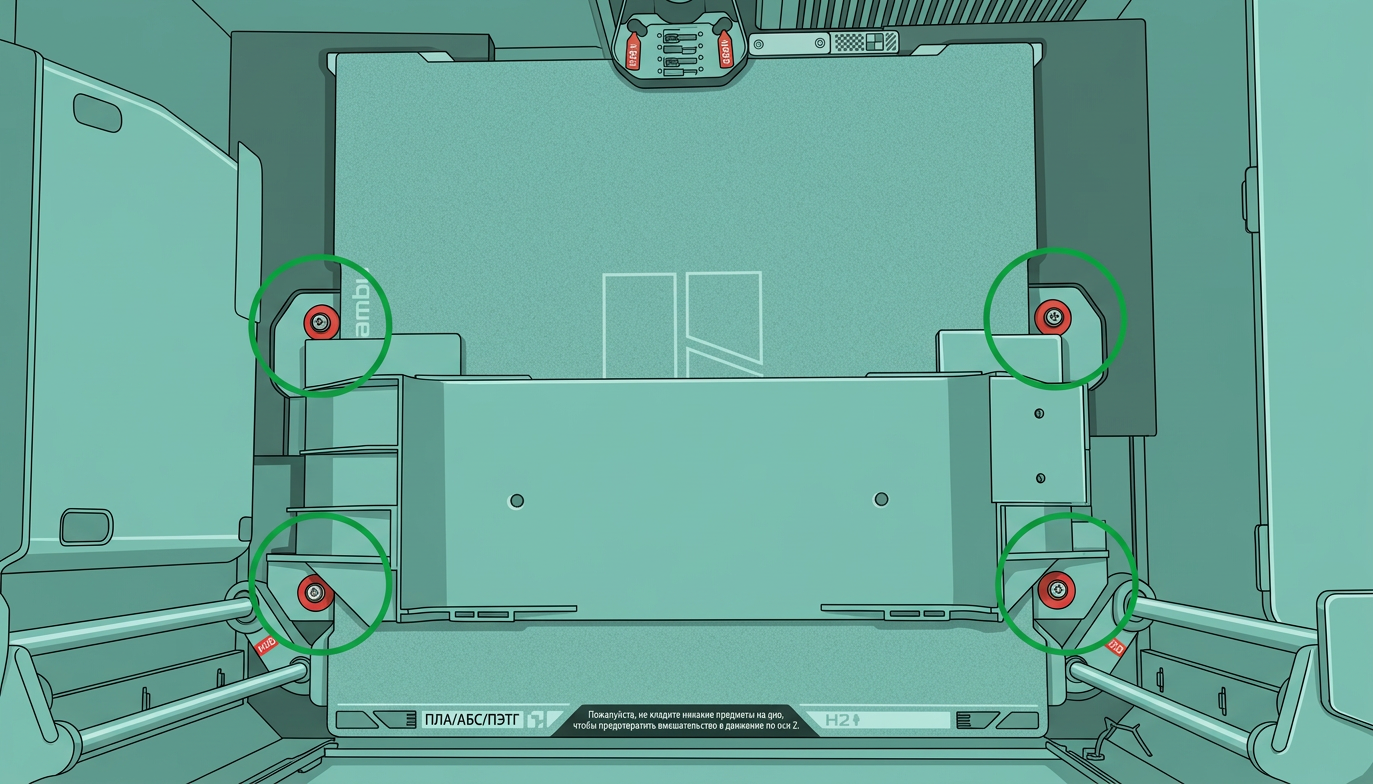

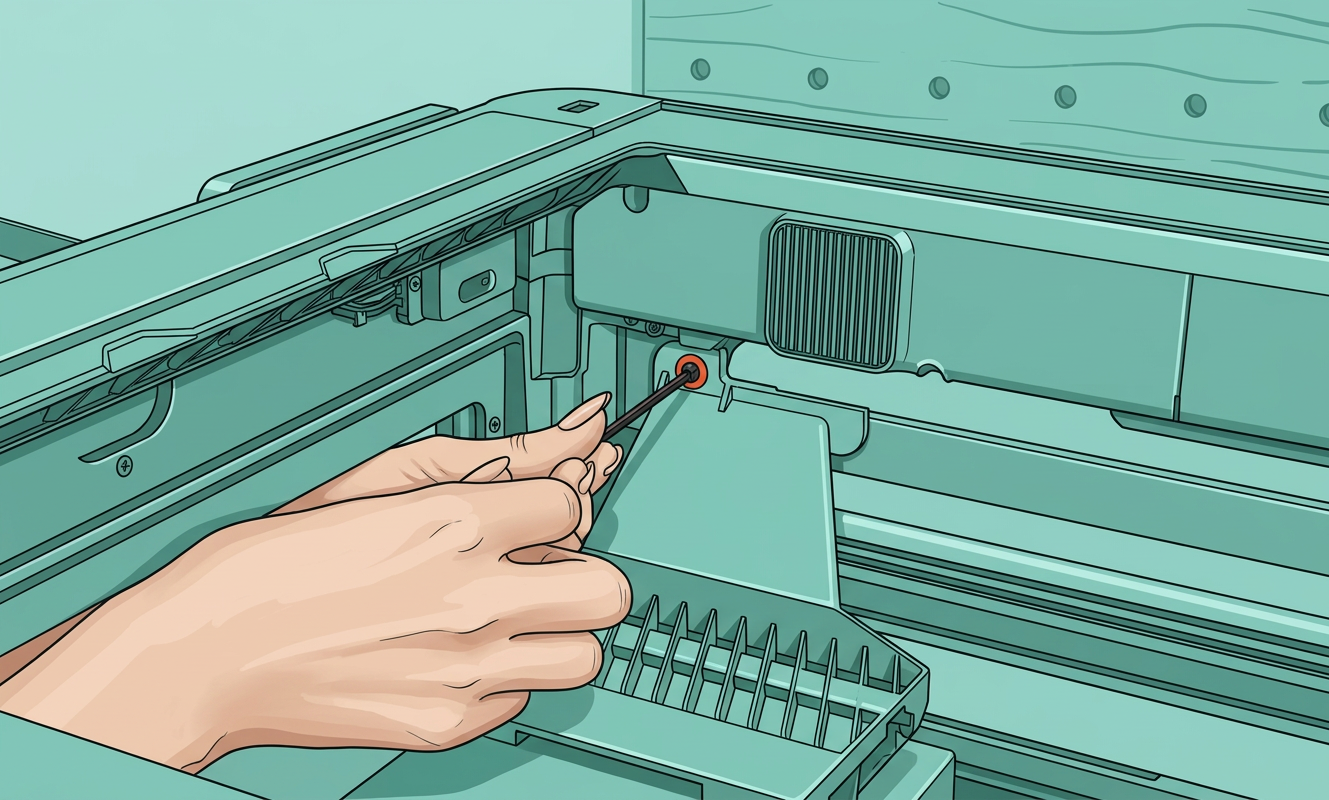

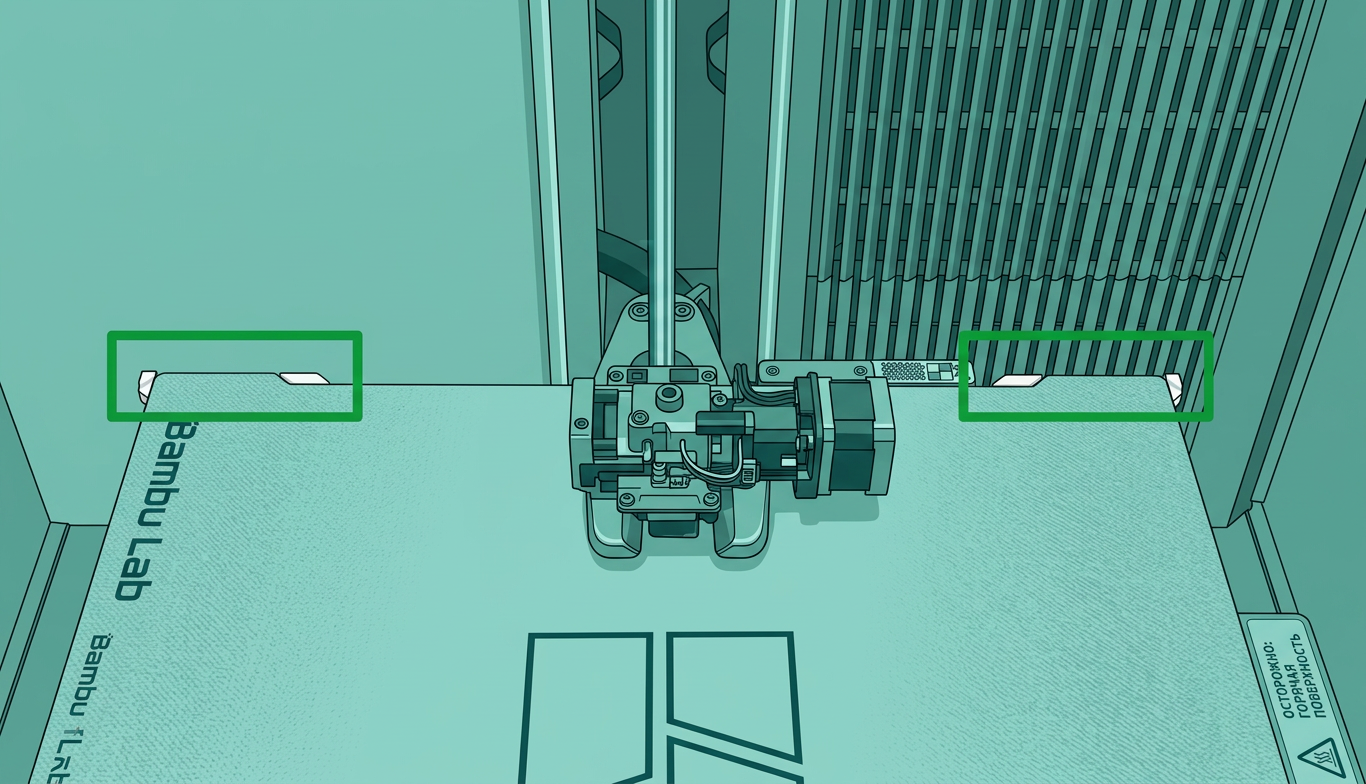

• Снимите два крепёжных винта с обеих сторон heated bed;

• Снимите два винта крепления heated bed;

• Извлеките крепление heated bed;

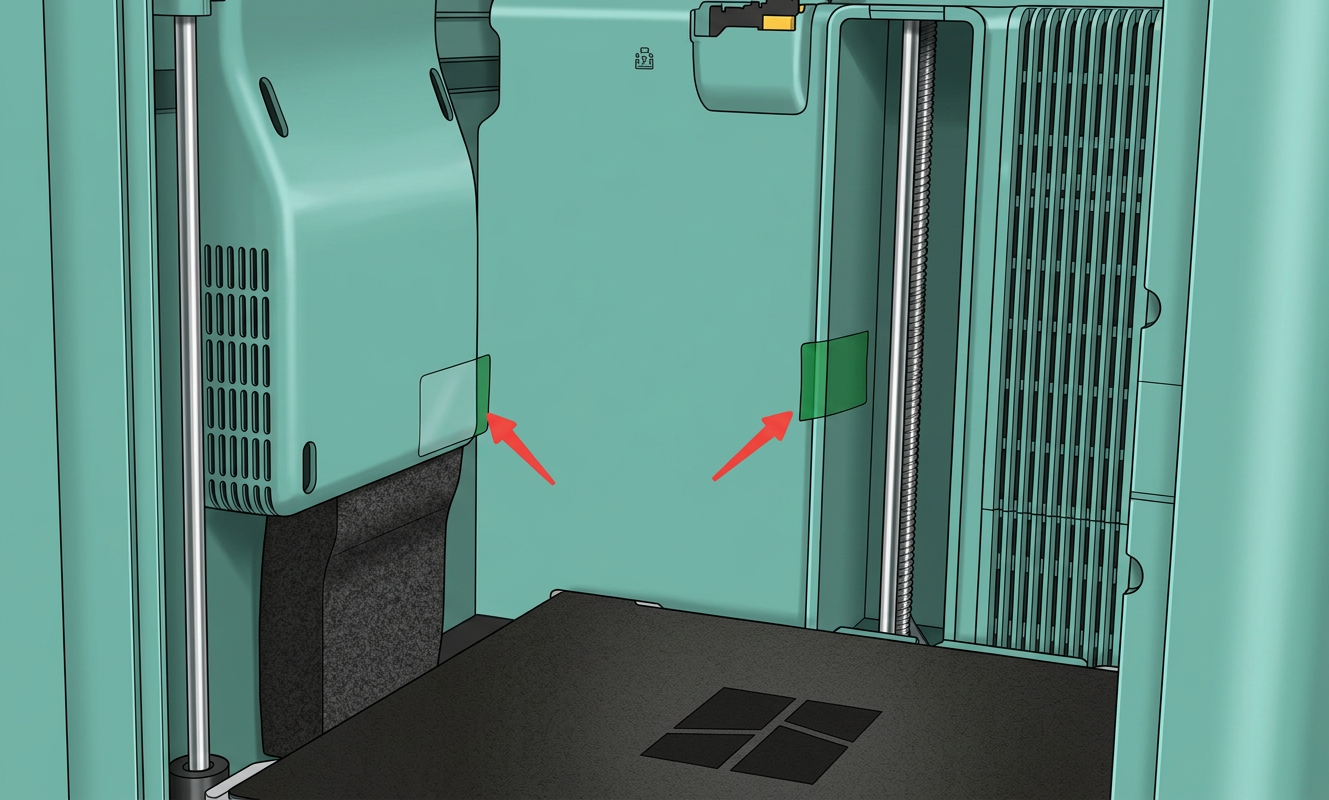

• Снимите две наклейки.

• Удалите пену с обеих сторон;

Разблокируйте печатающую головку

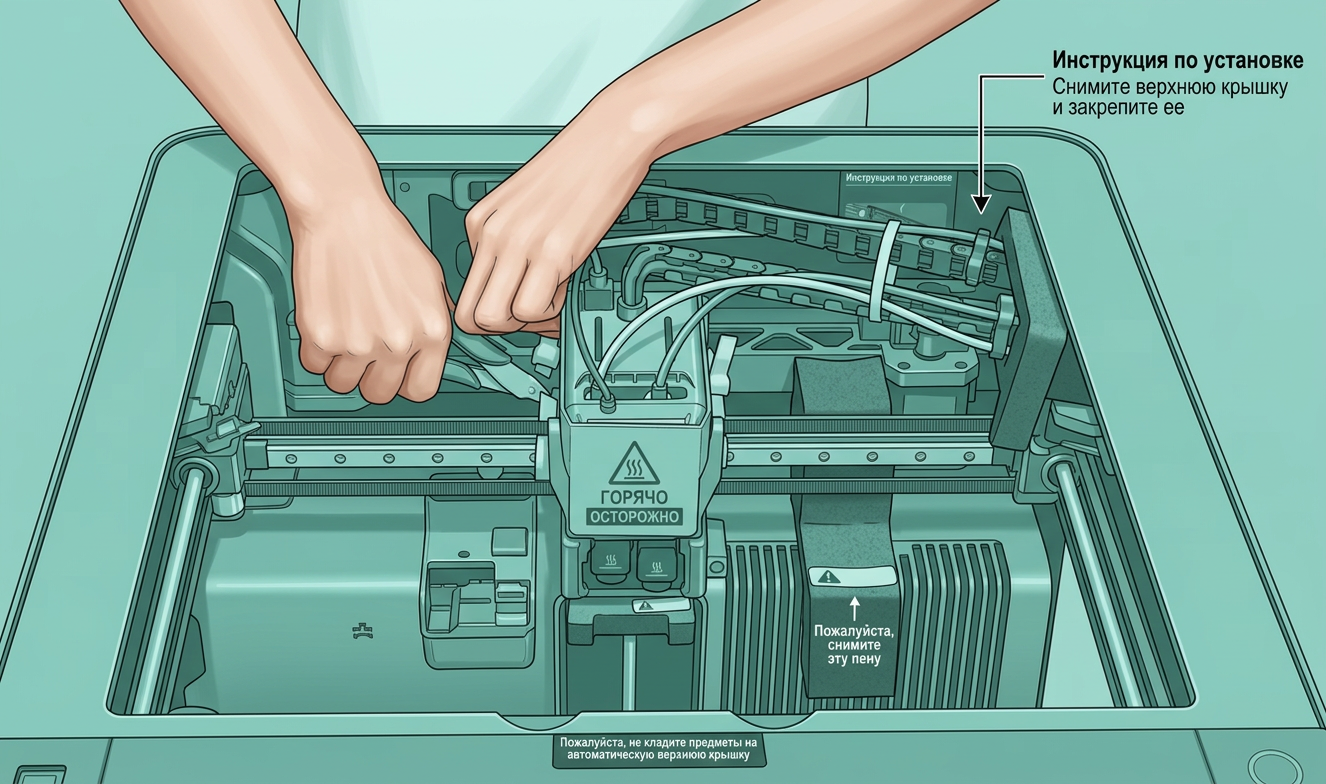

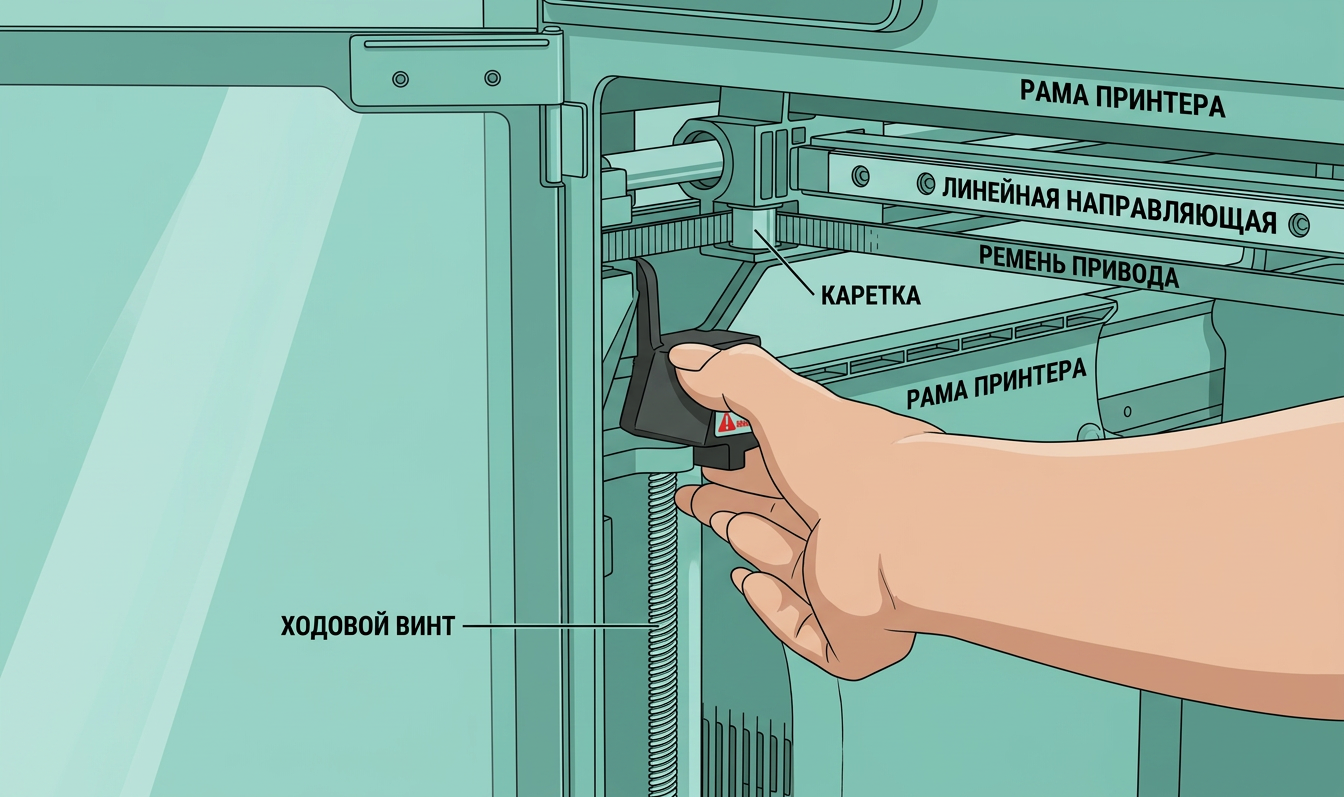

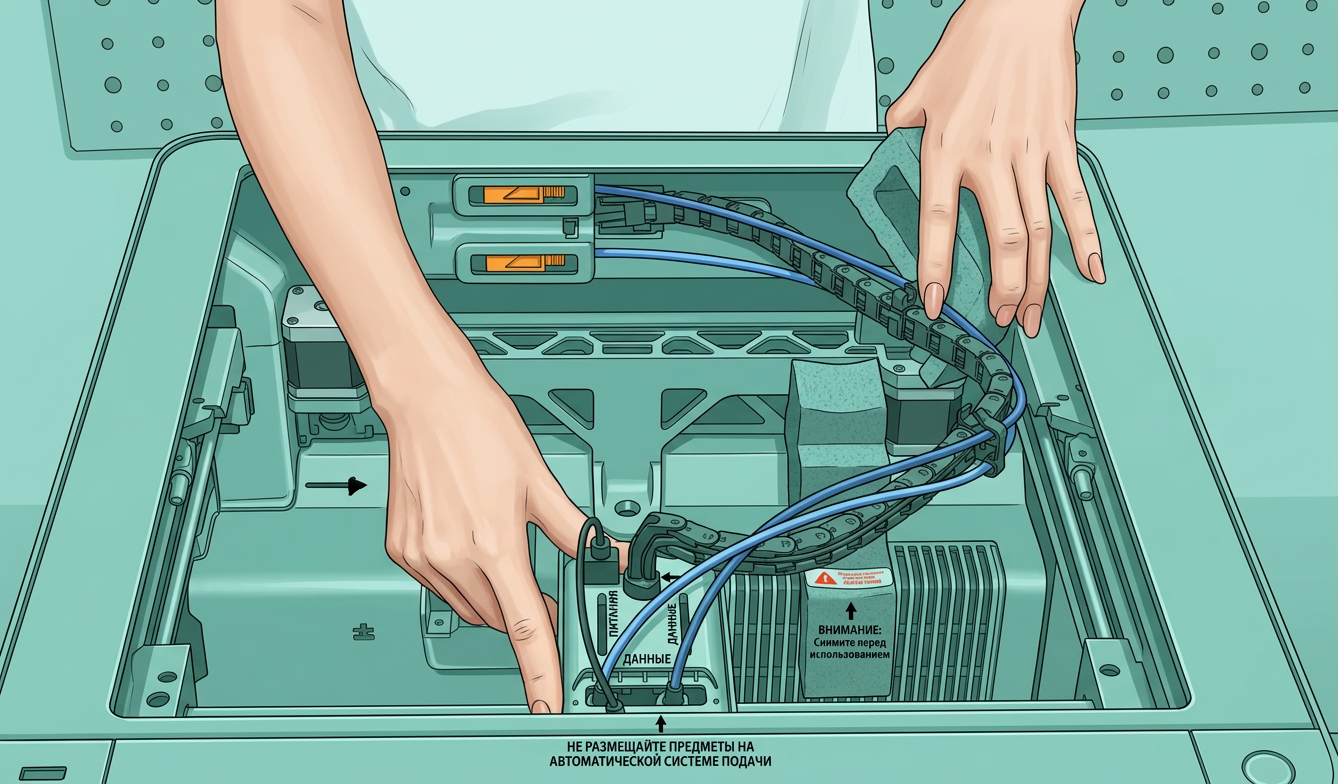

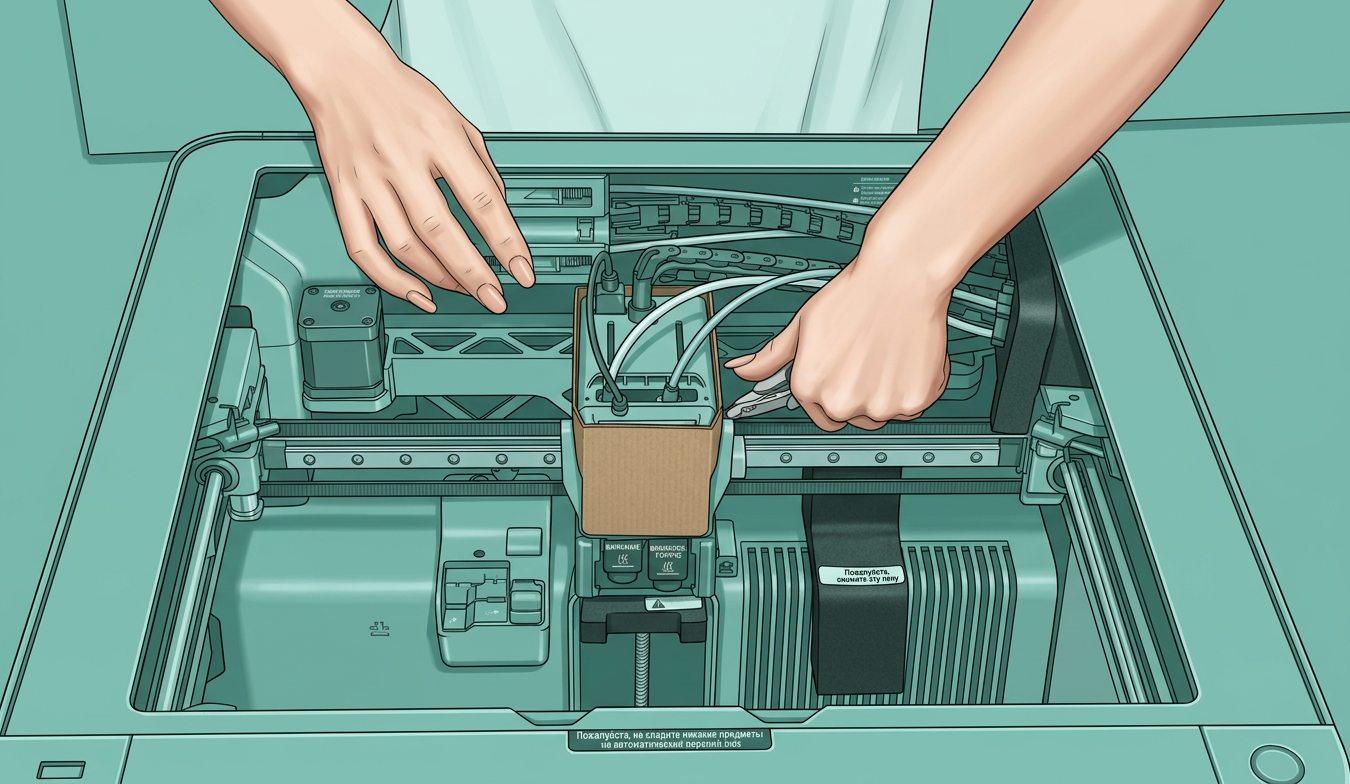

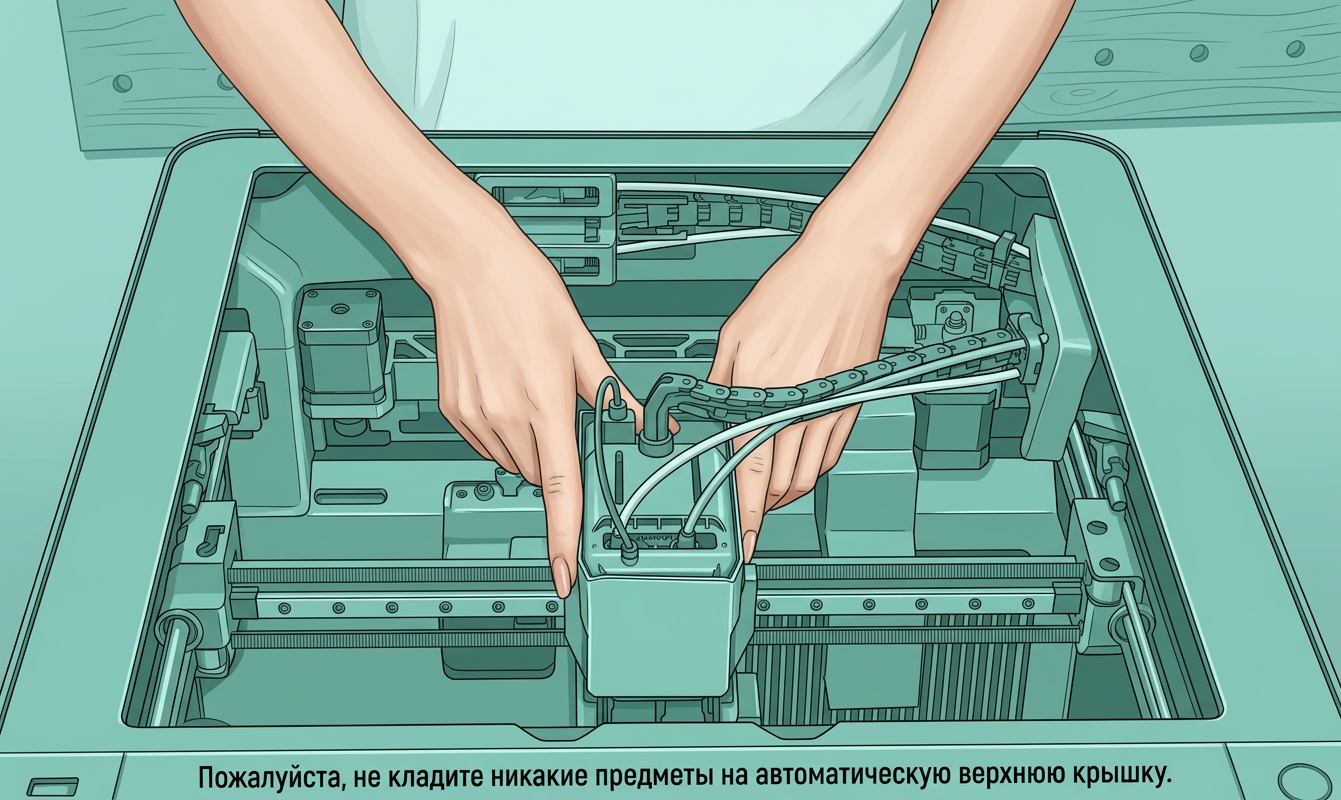

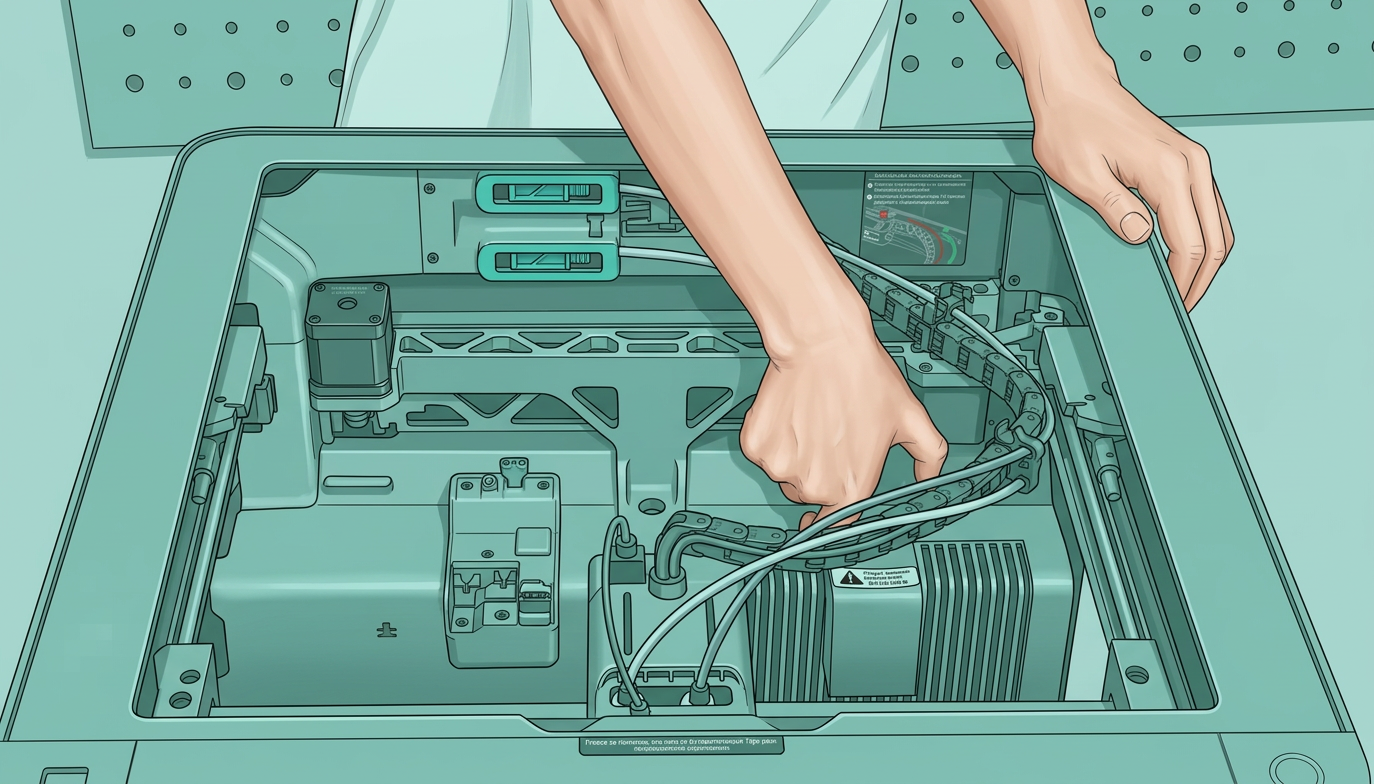

• Перережьте три хомута рядом с печатающей головкой;

Внимание: Не перерезайте ремень!

• Подвиньте печатающую головку к передней стеклянной двери;

• Удалите пену с цепи;

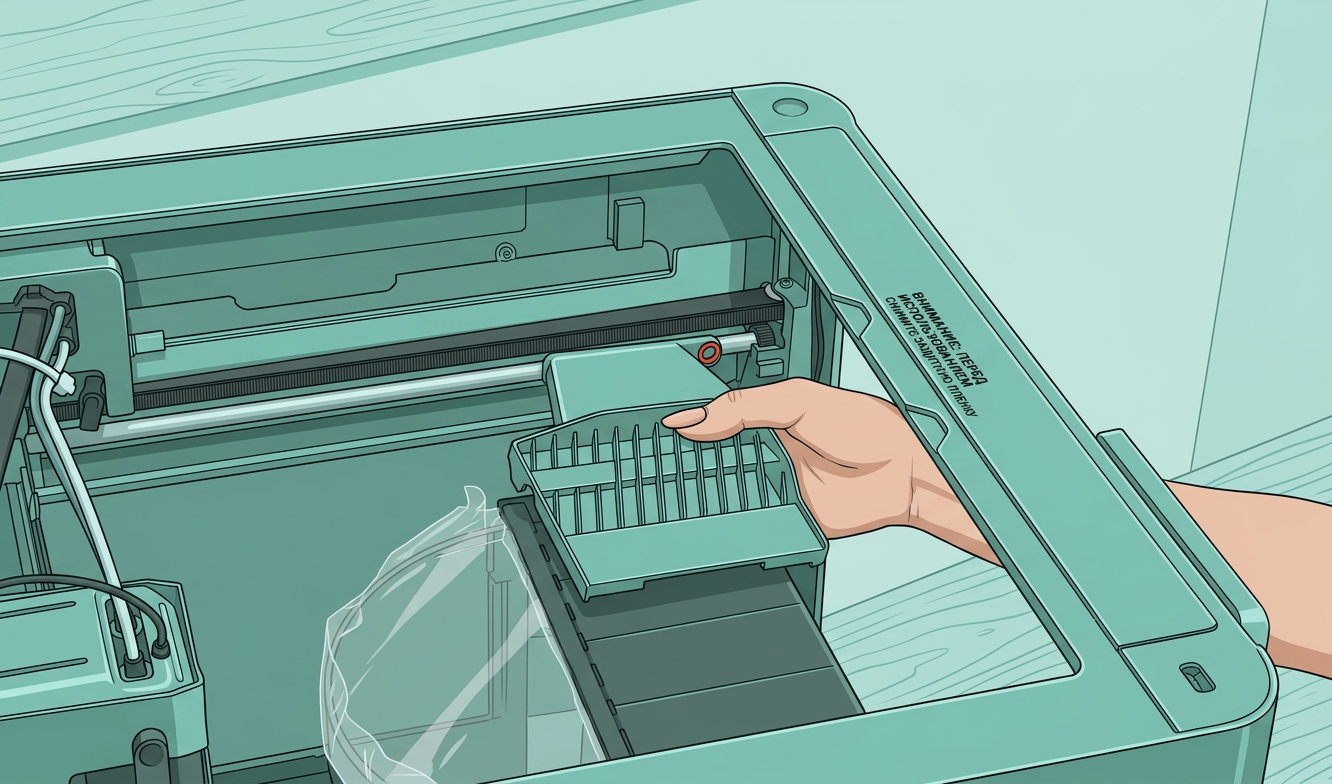

• Удалите картон с печатающей головки;

• Снимите поролоновые вставки;

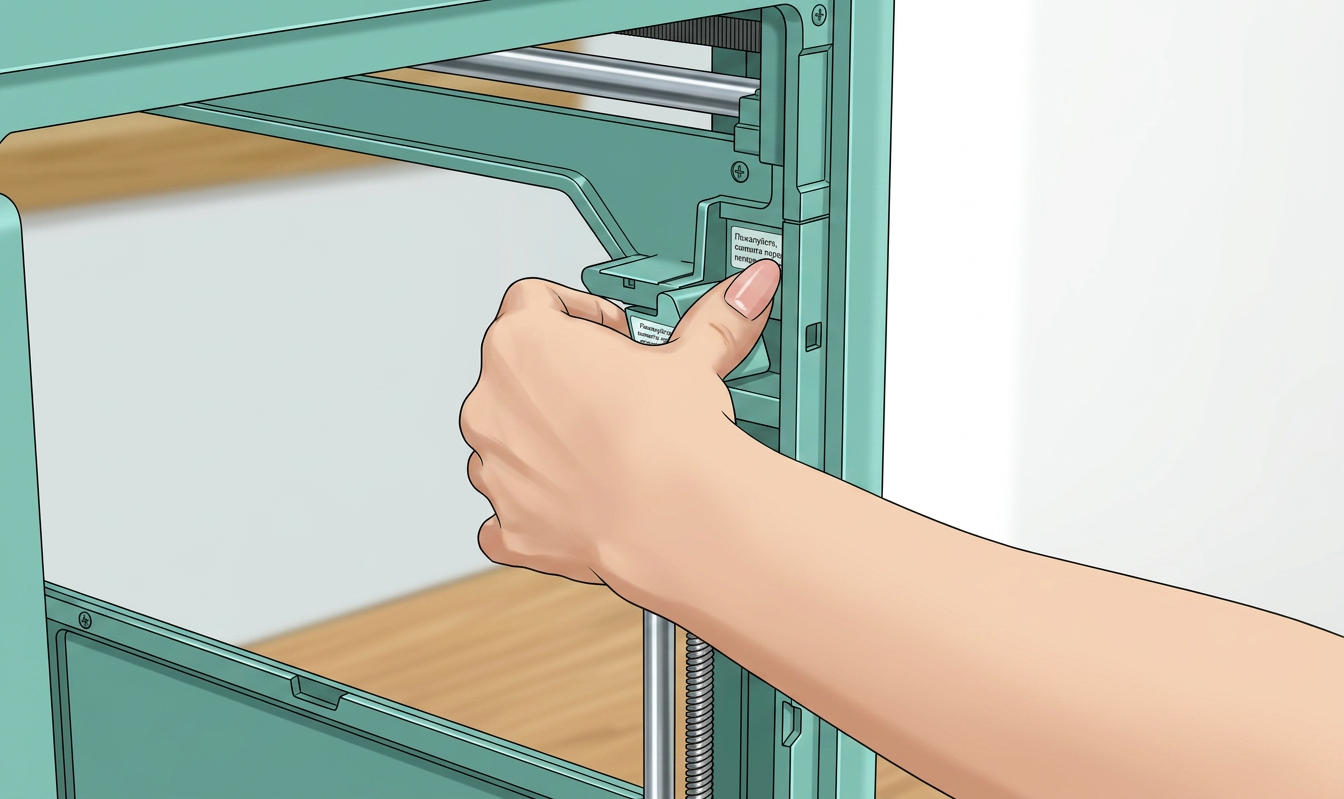

• Удалите пену с оси Z;

Установите кнопку аварийной остановки

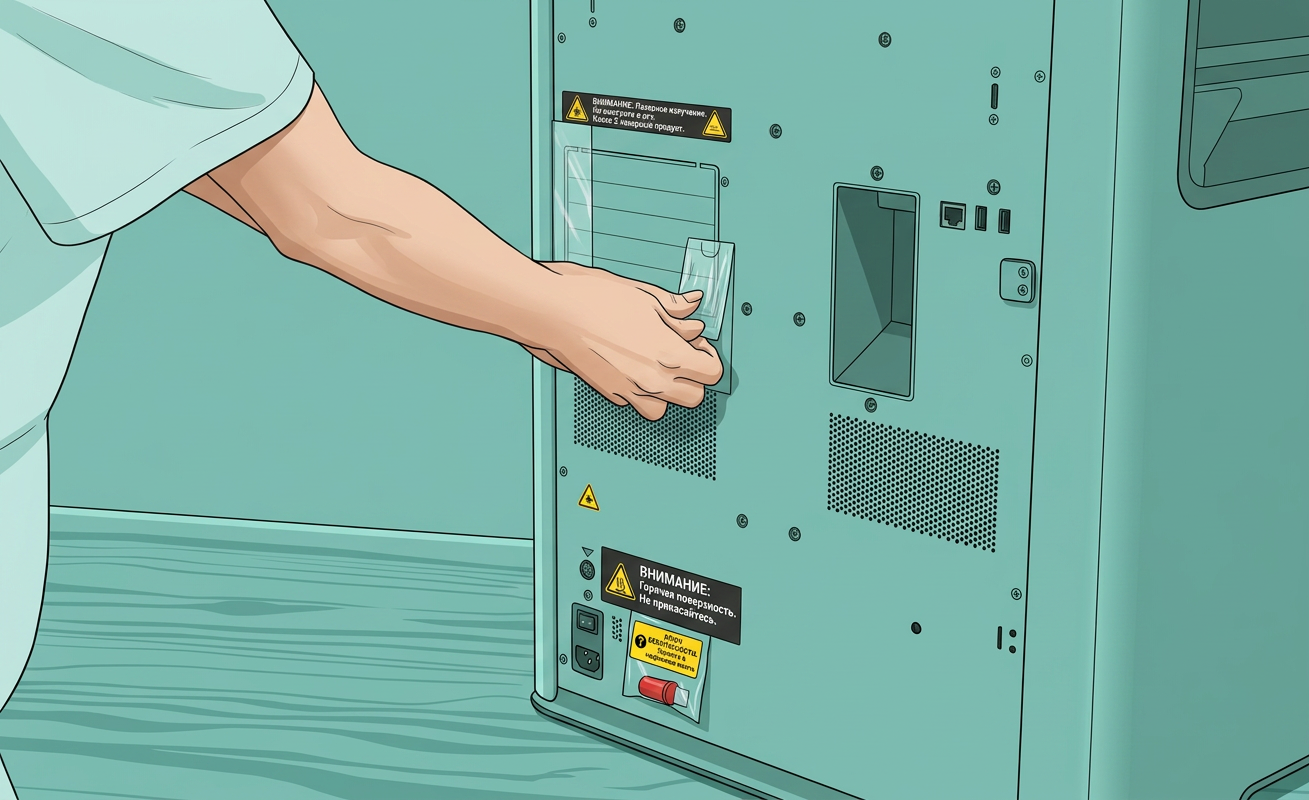

• Снимите наклейку с вентилятора вытяжки камеры;

• Снимите защитный ключ;

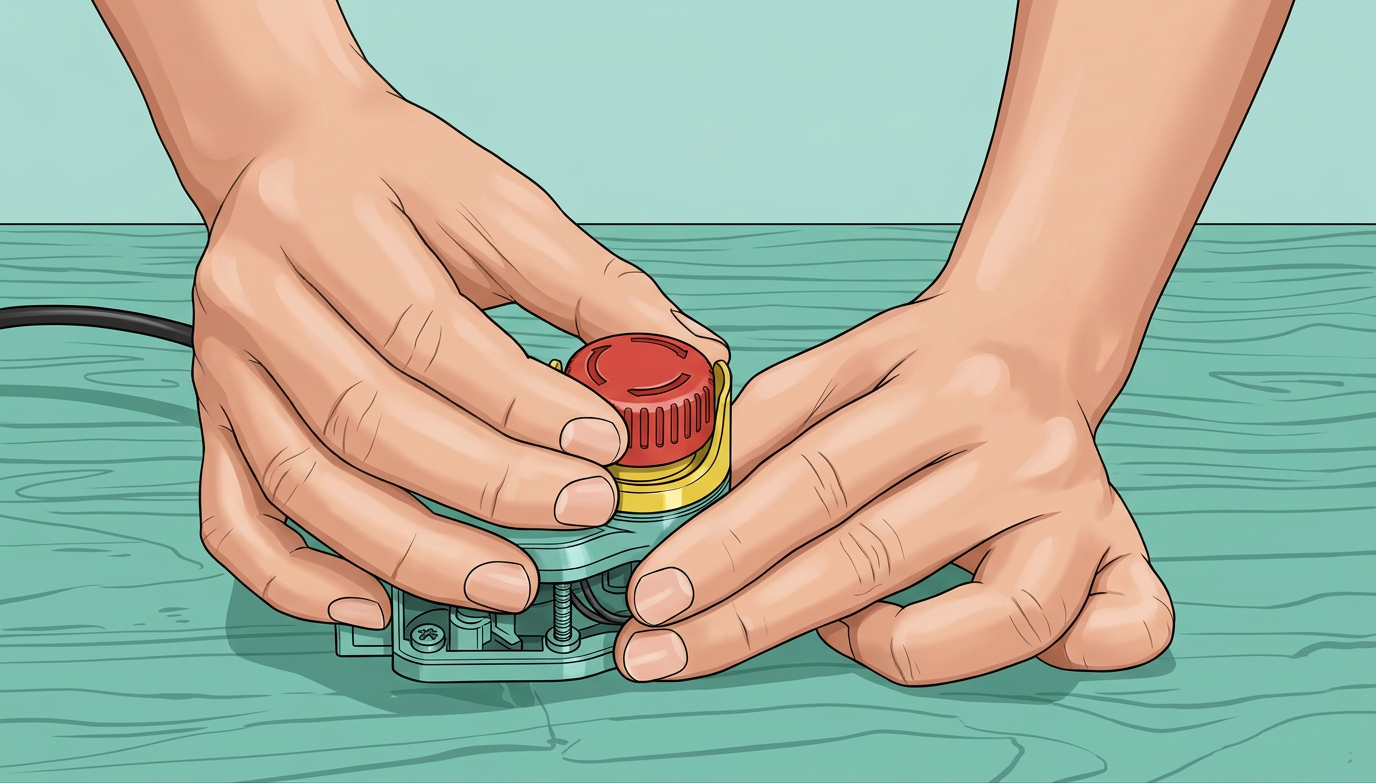

• Достаньте кнопку аварийной остановки из коробки с аксессуарами, потяните кнопку вверх, чтобы сбросить кнопку аварийной остановки;

• Вставьте кабель кнопки аварийной остановки в соответствующий порт;

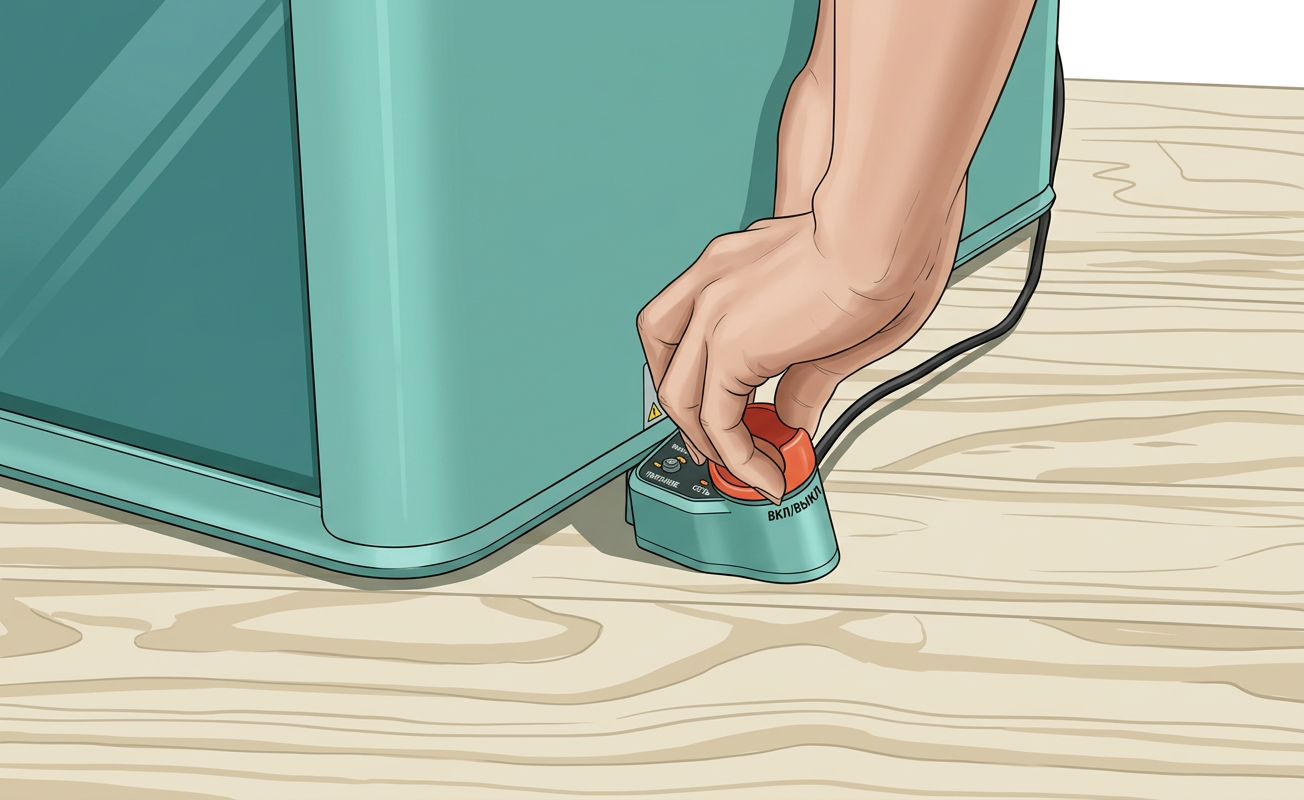

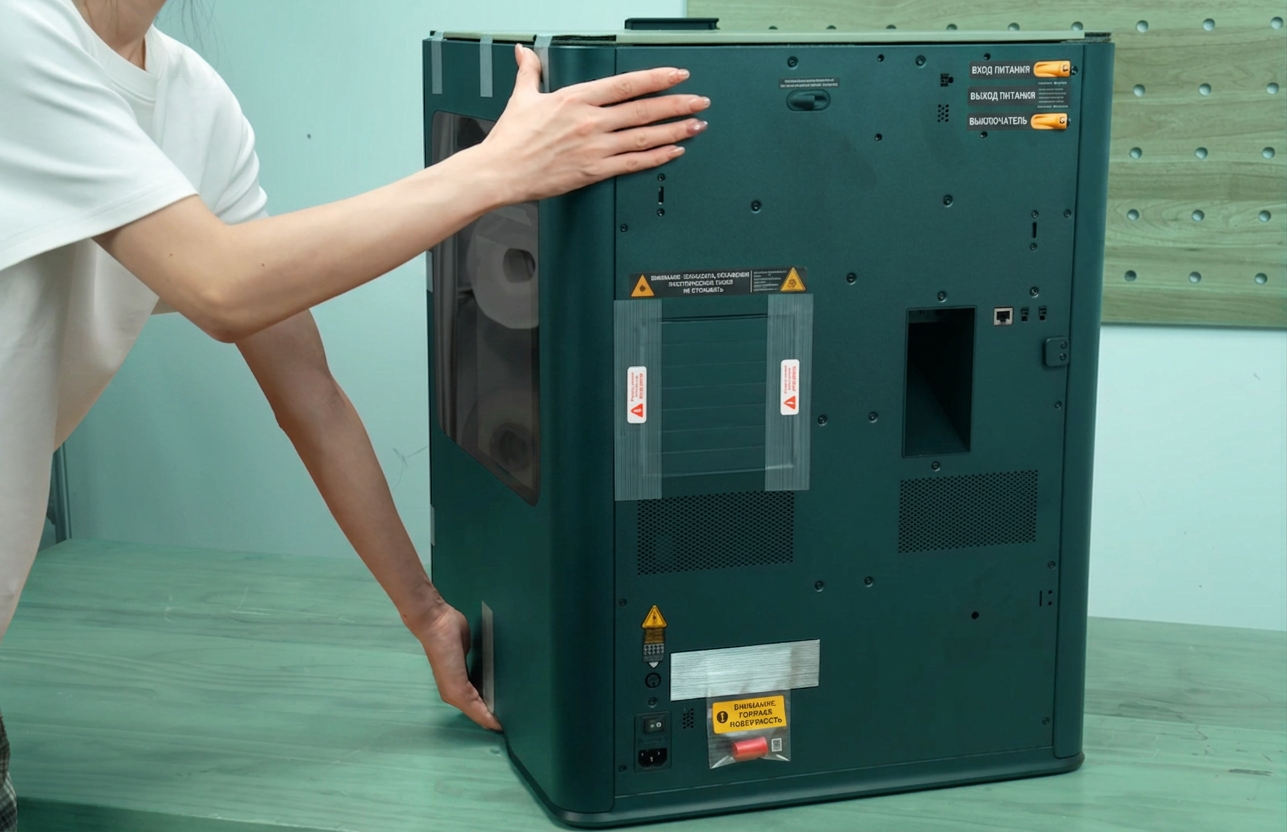

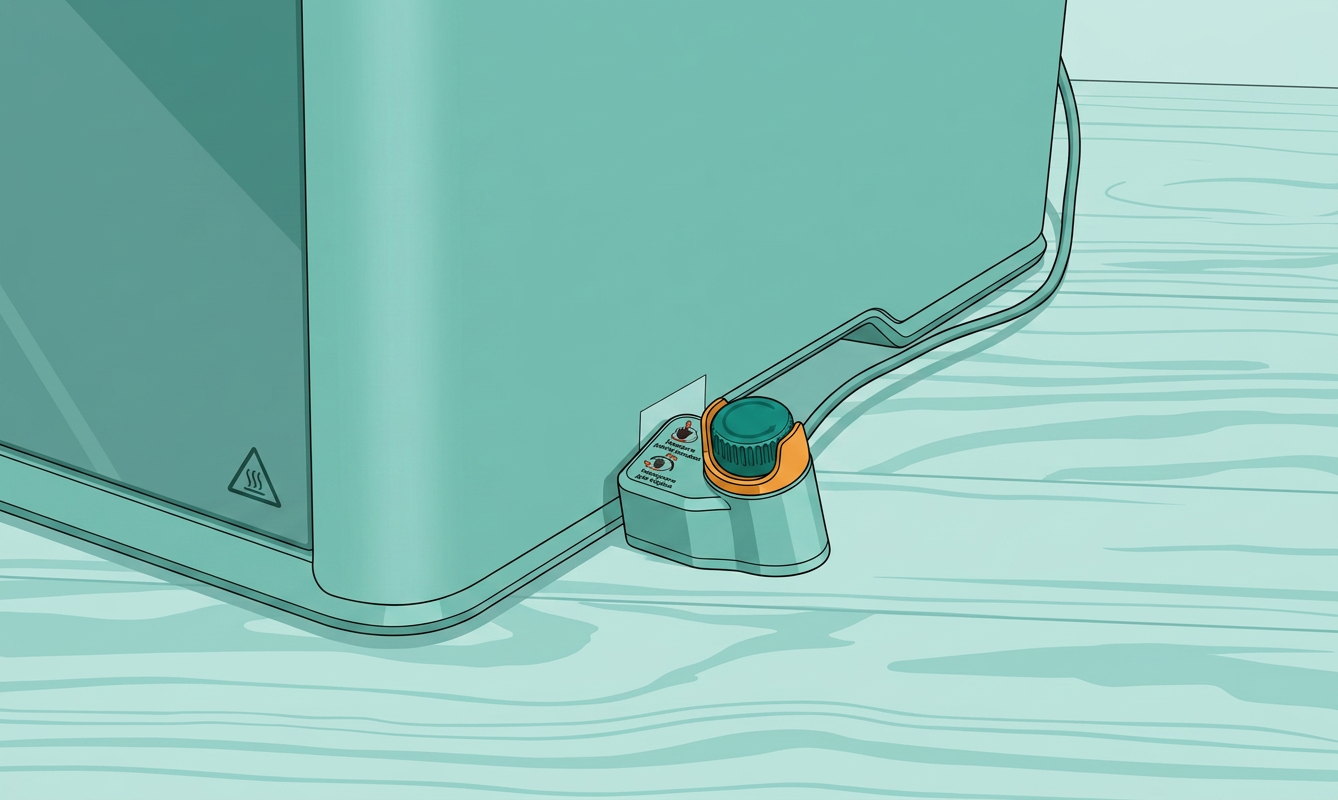

• Поднимите принтер и поместите кнопку аварийной остановки под край принтера.

ams-ht">Распакуйте AMS 2 Pro/AMS HT

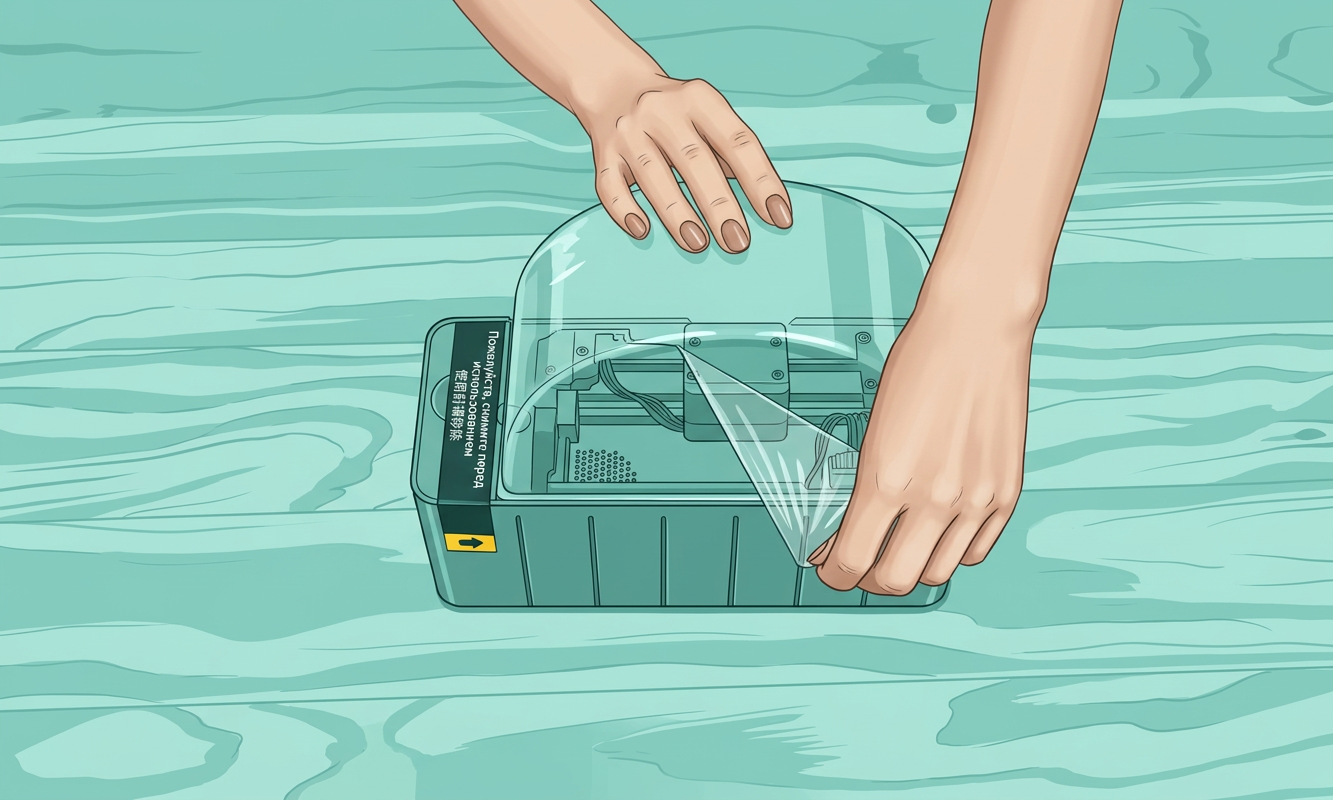

• Снимите защитную пленку с AMS 2 Pro;

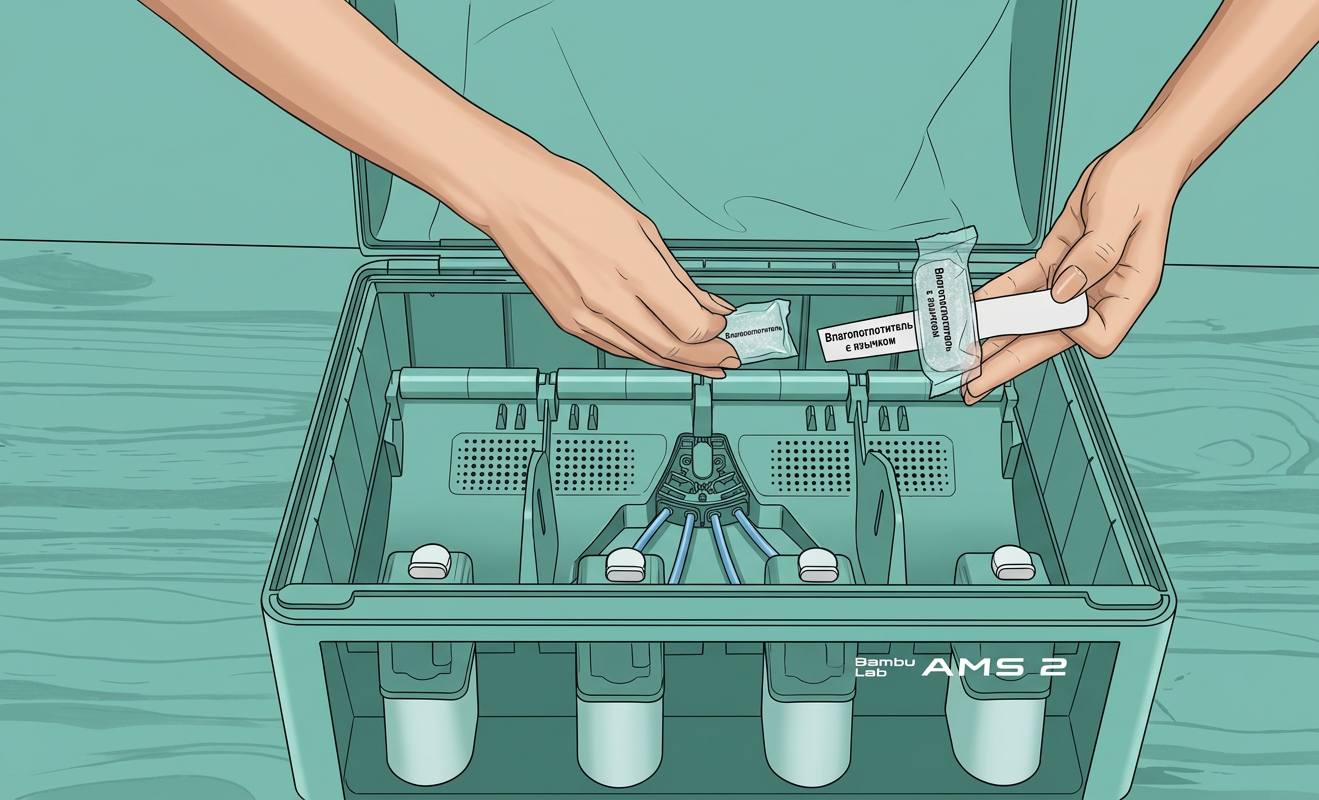

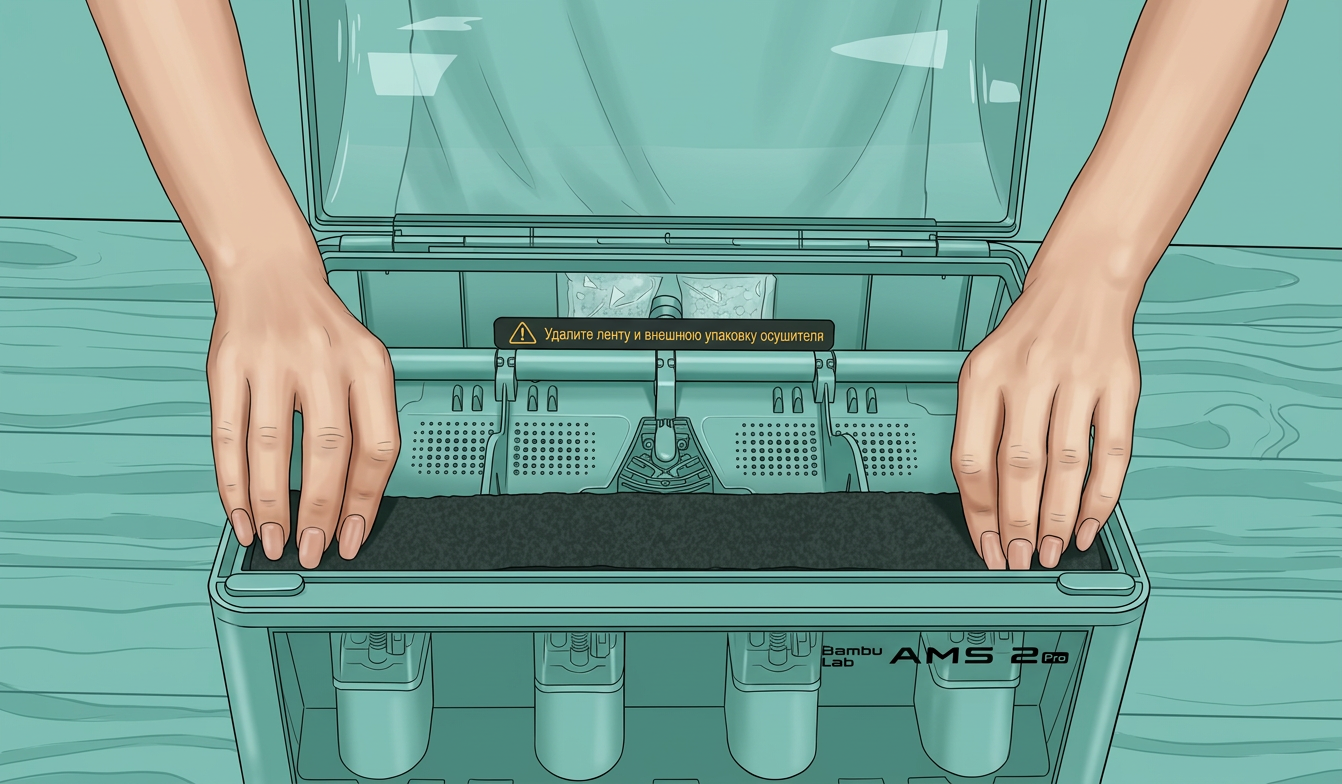

• Достаньте пену и силикагель;

• Удалите упаковку силикагеля;

• Верните силикагель на место;

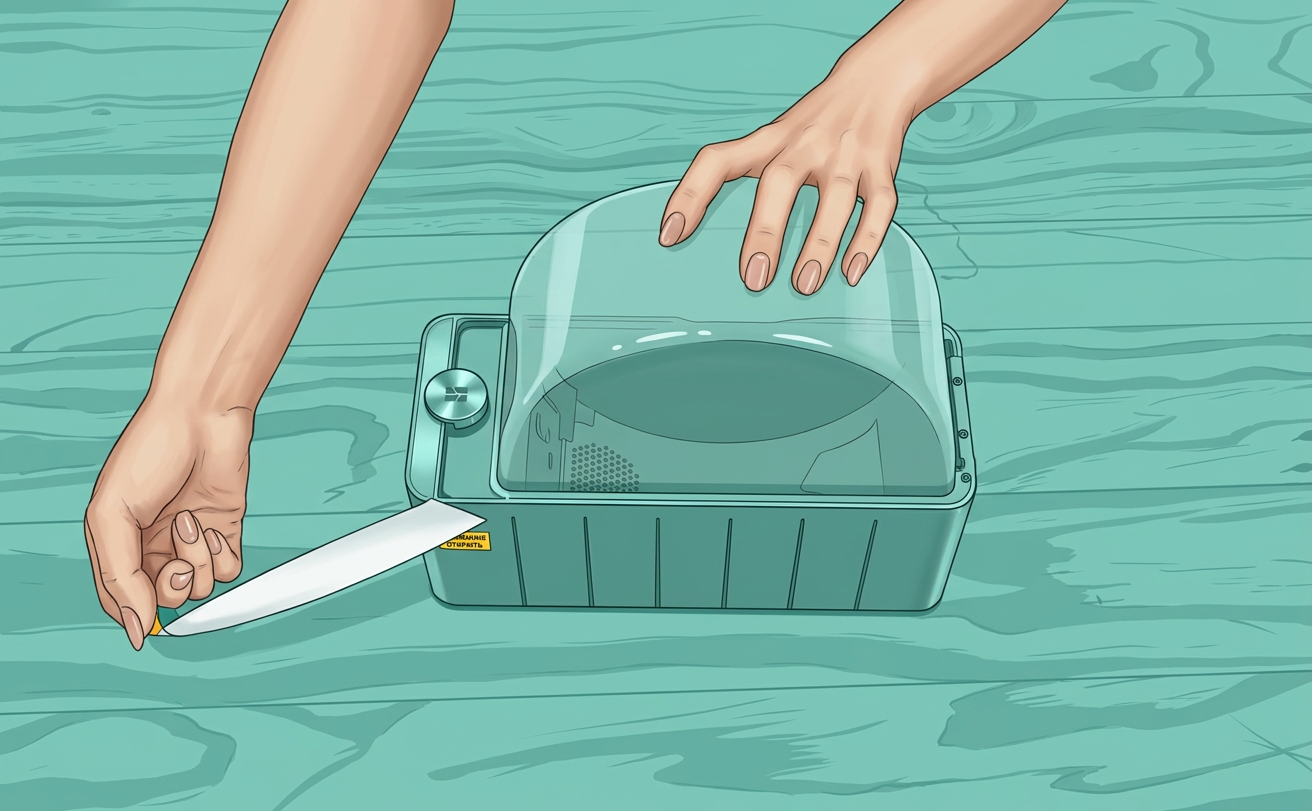

• Снимите защитную пленку с AMS HT;

• Снимите наклейки;

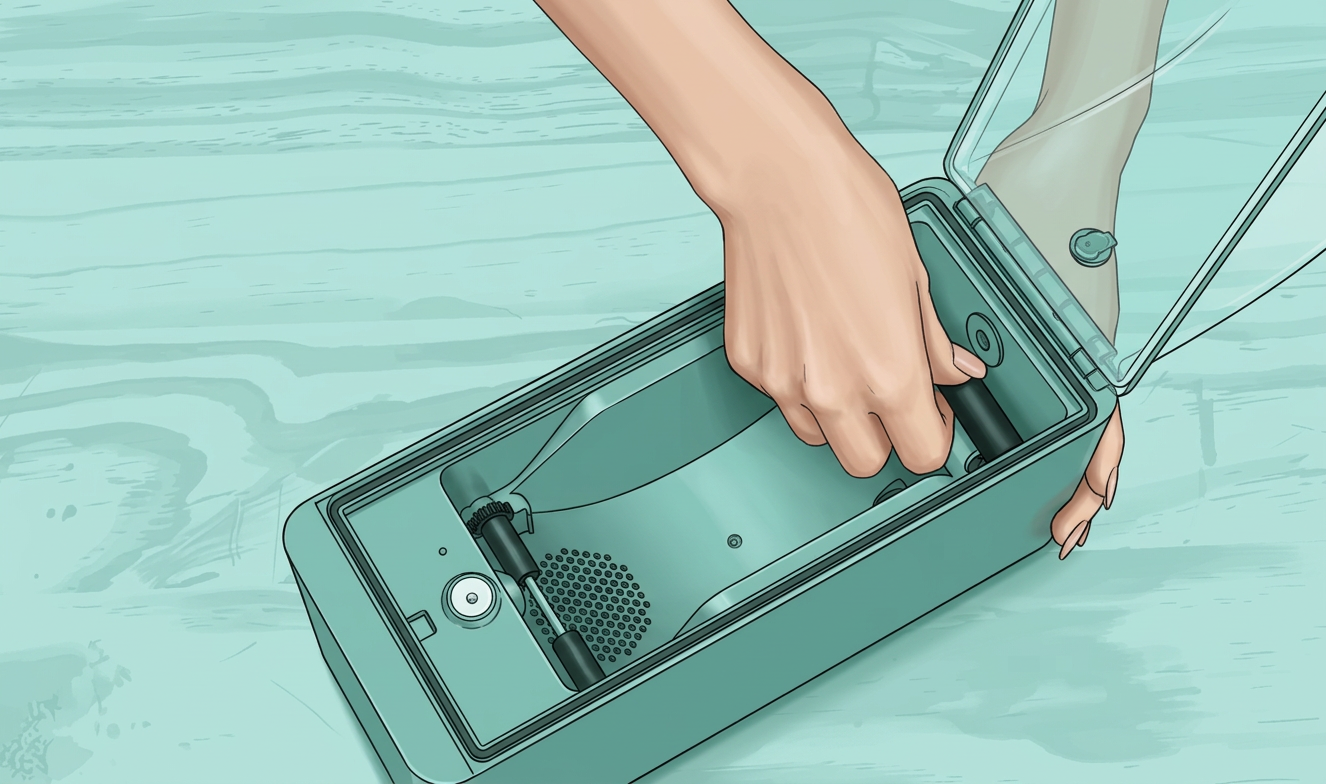

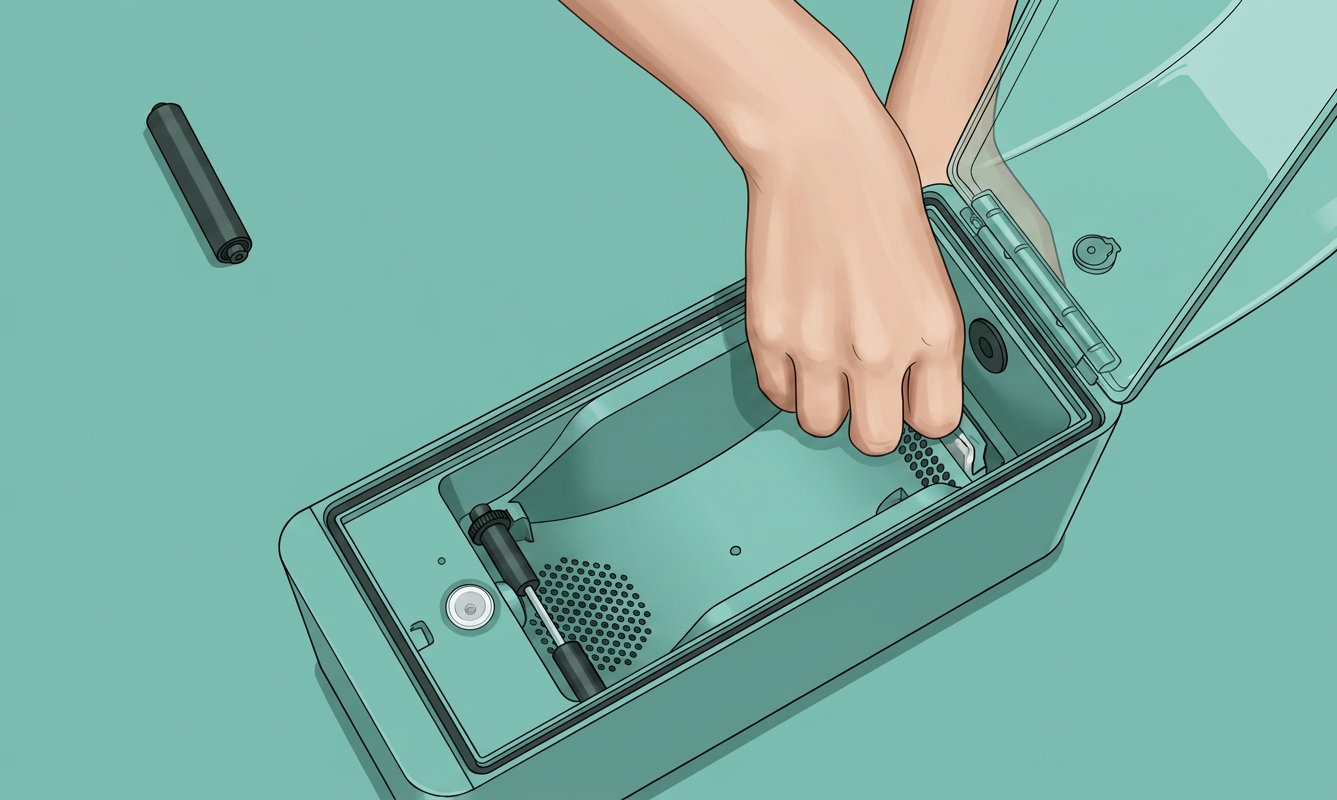

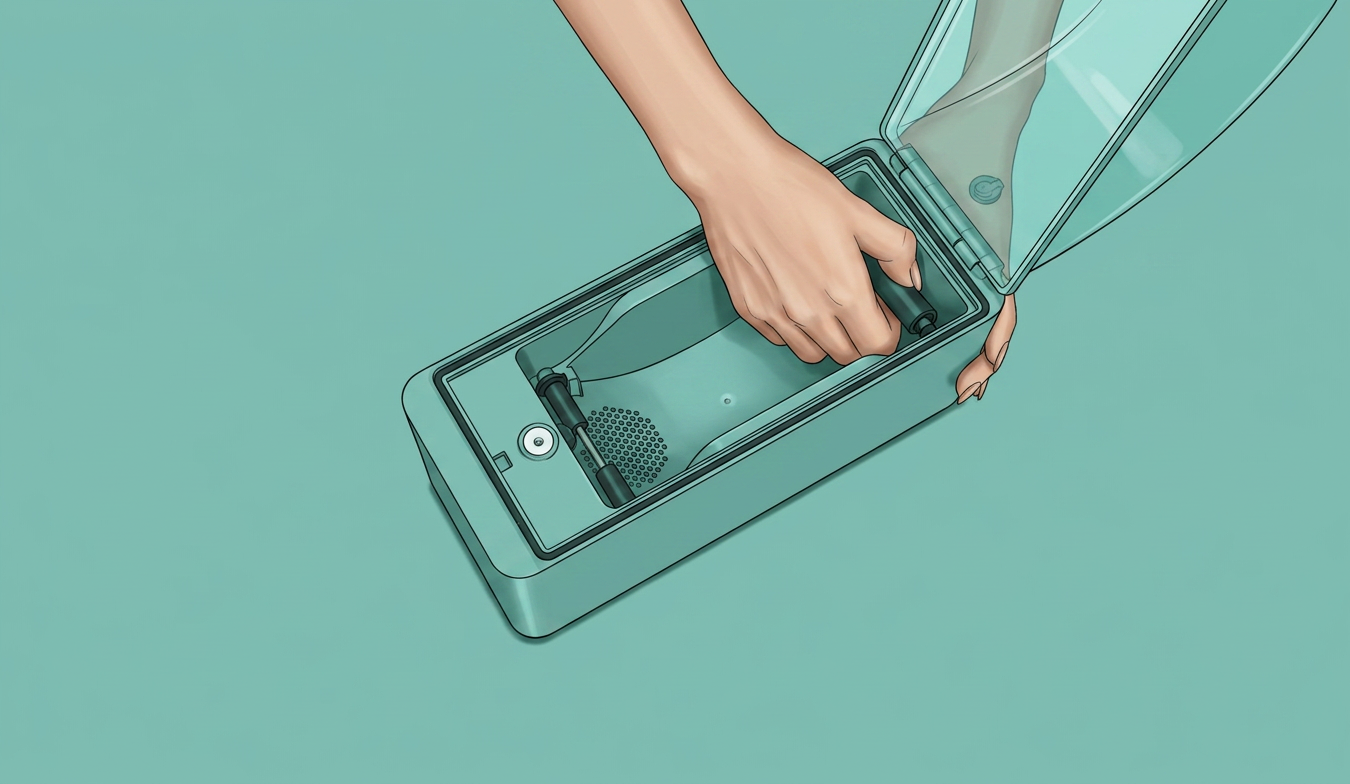

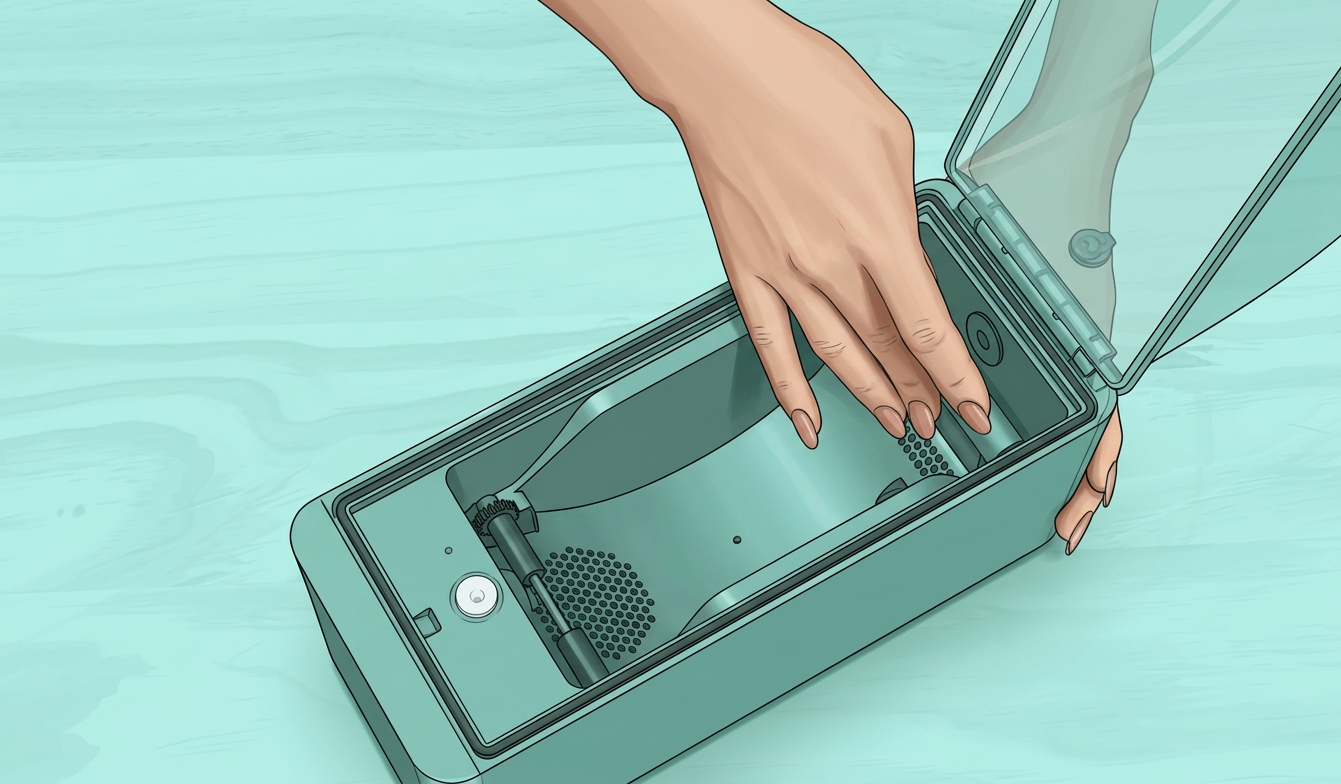

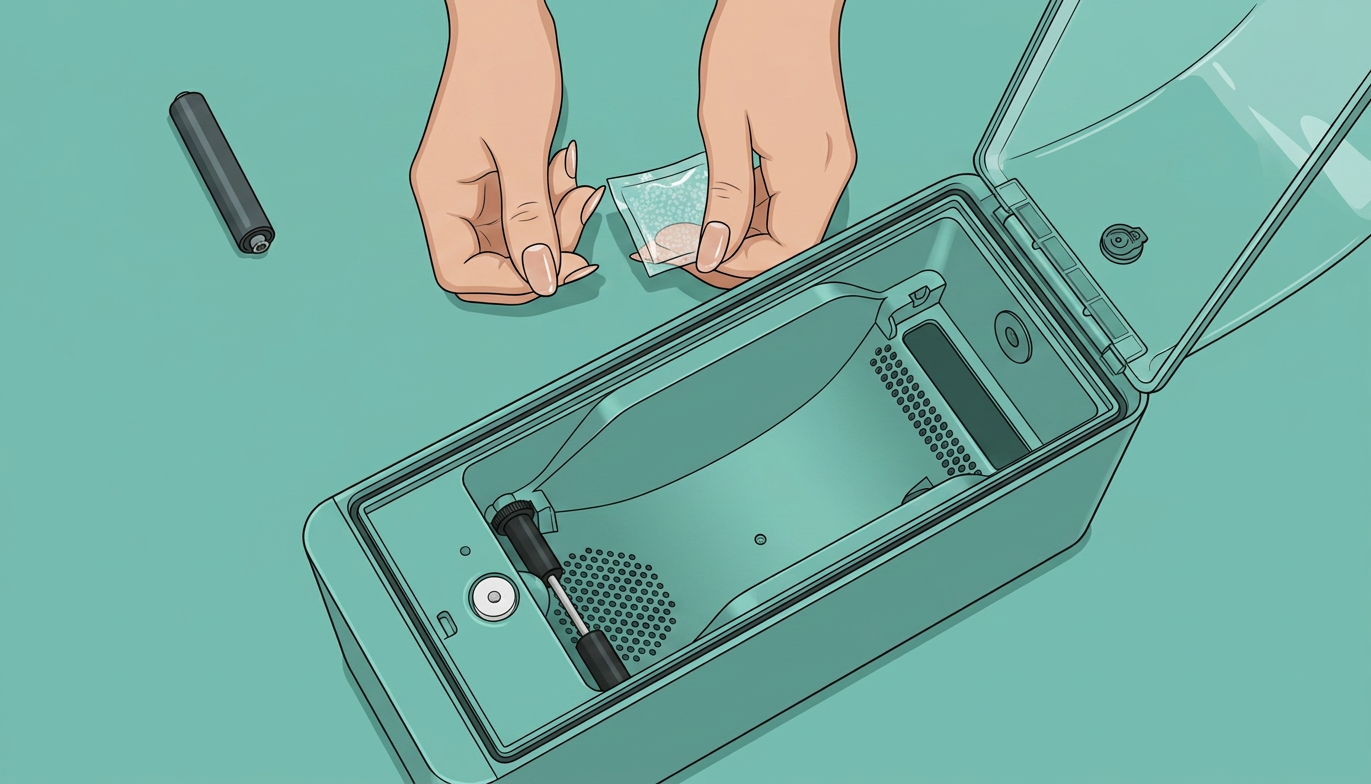

• Снимите приводной опорный вал;

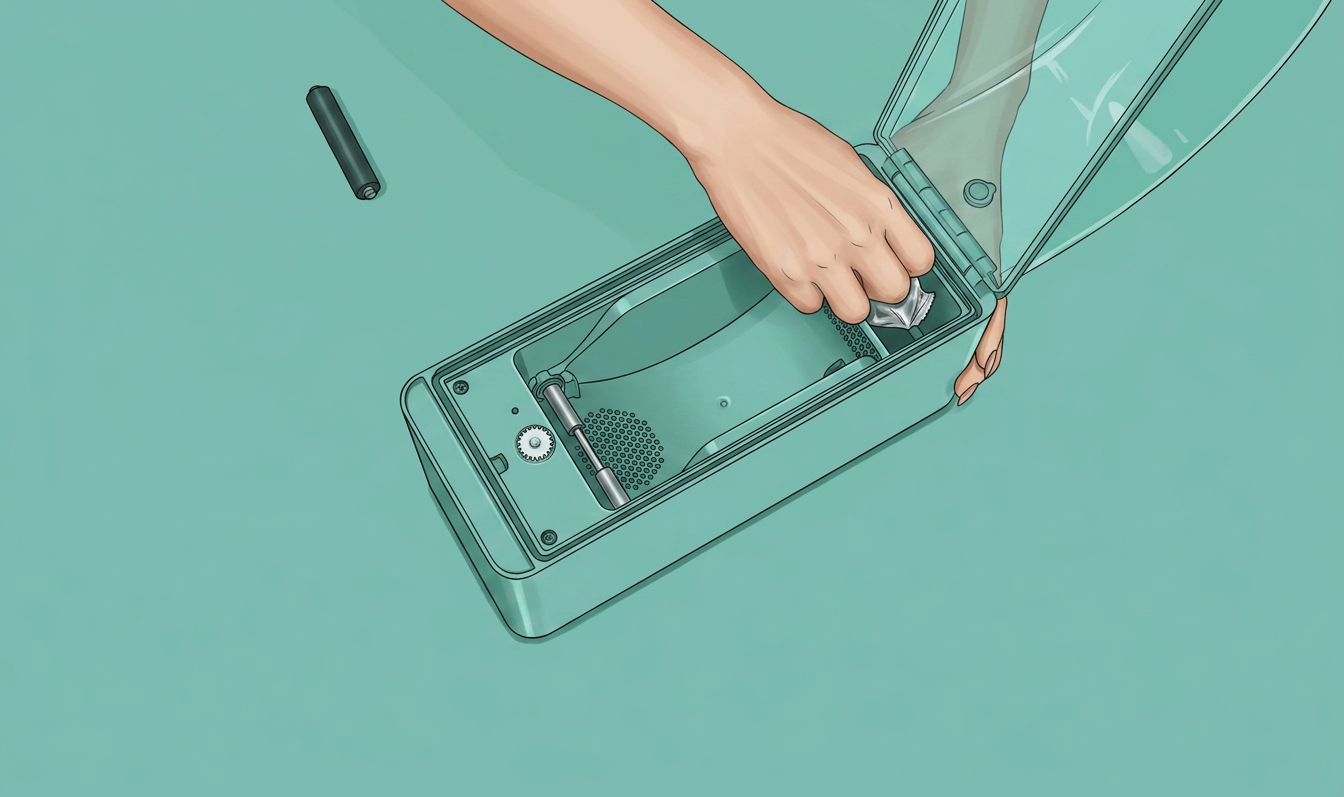

• Извлеките силикагель;

• После снятия упаковки поместите силикагель обратно;

• Установите приводной опорный вал обратно и плотно прижмите;

• Проверьте, вращается ли приводной опорный вал плавно;

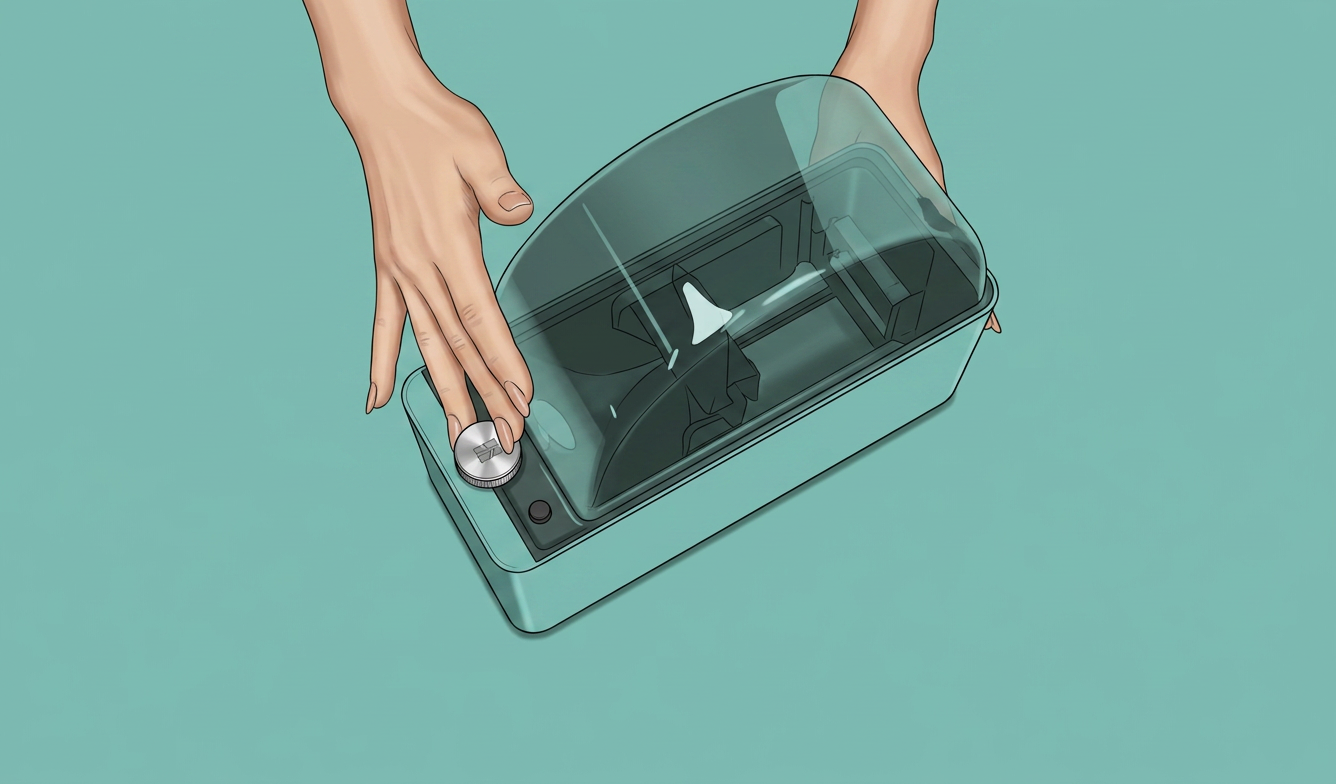

• Закройте крышку.

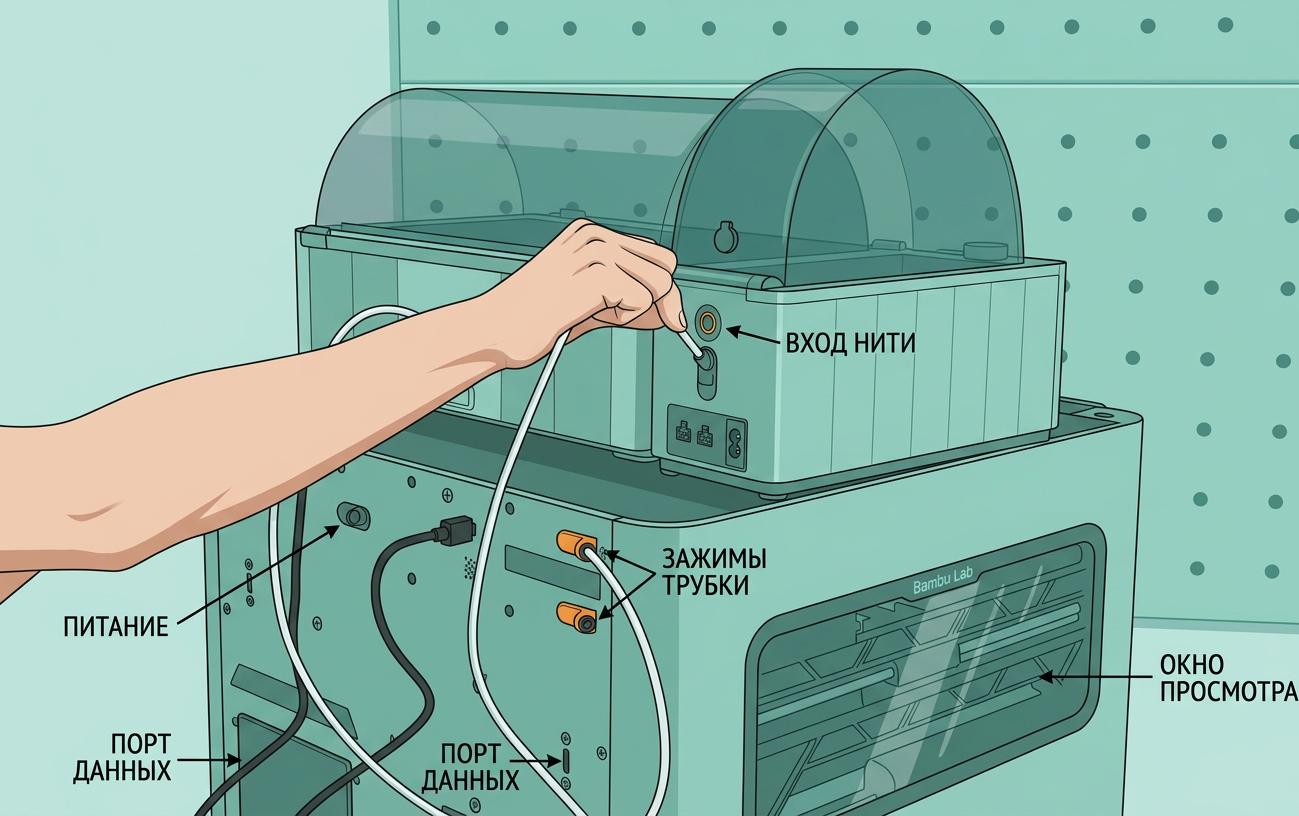

Подключите AMS 2 Pro и AMS HT к принтеру

• Удалите картон со стеклянной крышки;

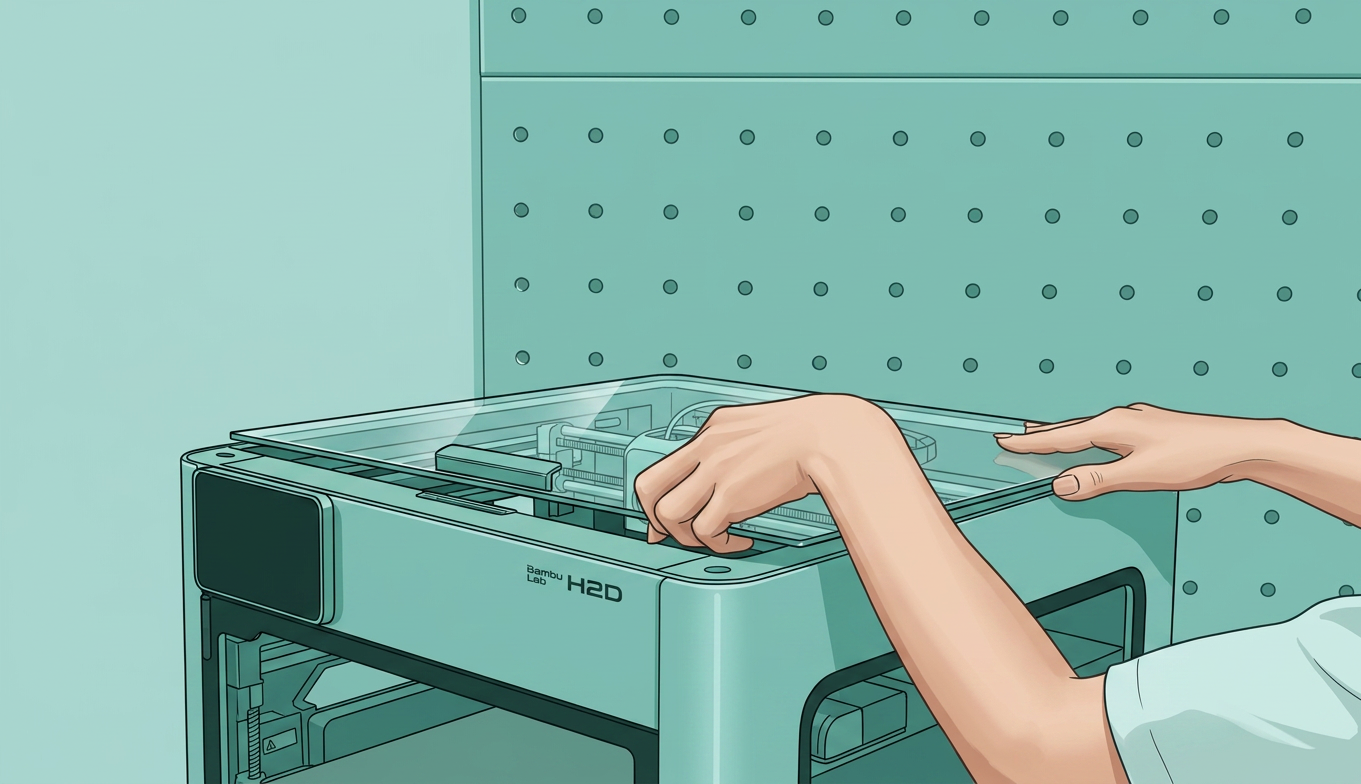

• Установите стеклянную крышку сверху на принтер;

• Установите AMS 2 Pro сверху на принтер;

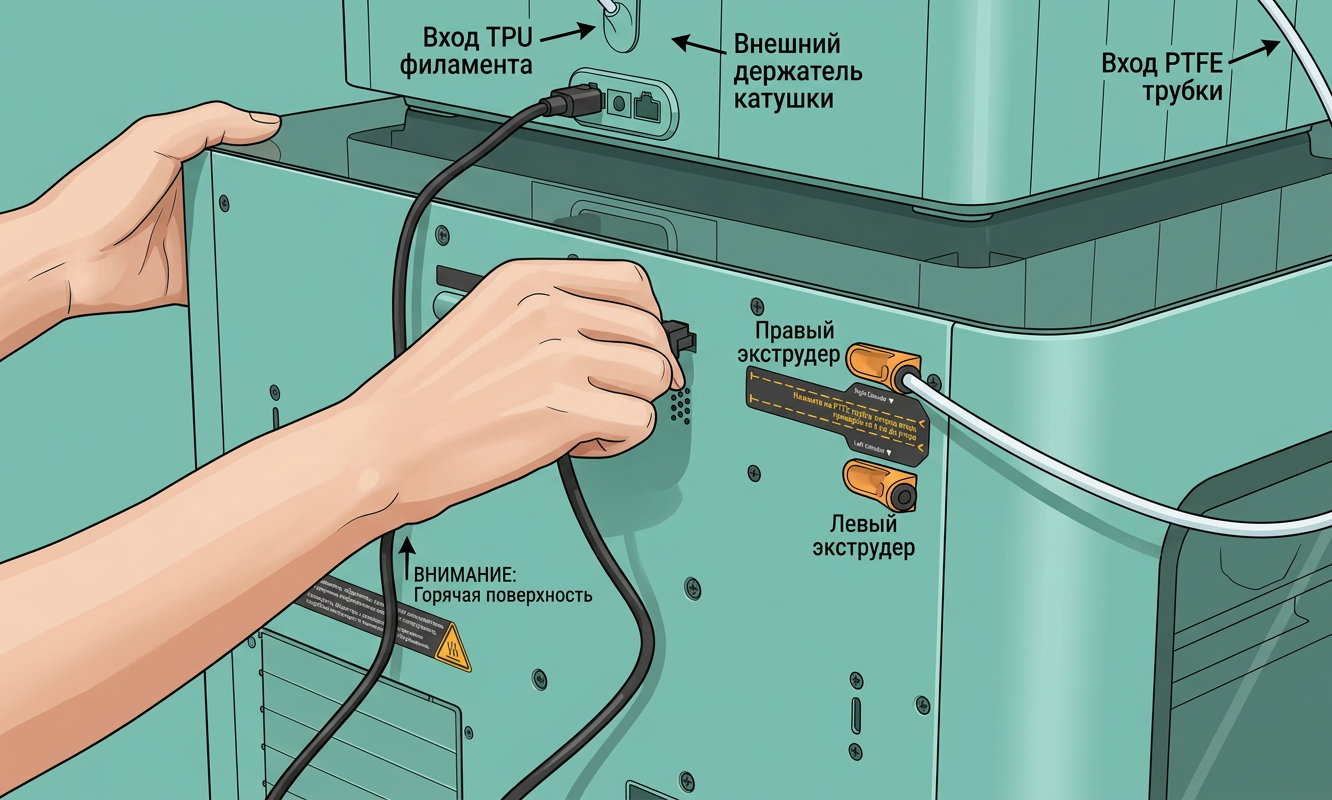

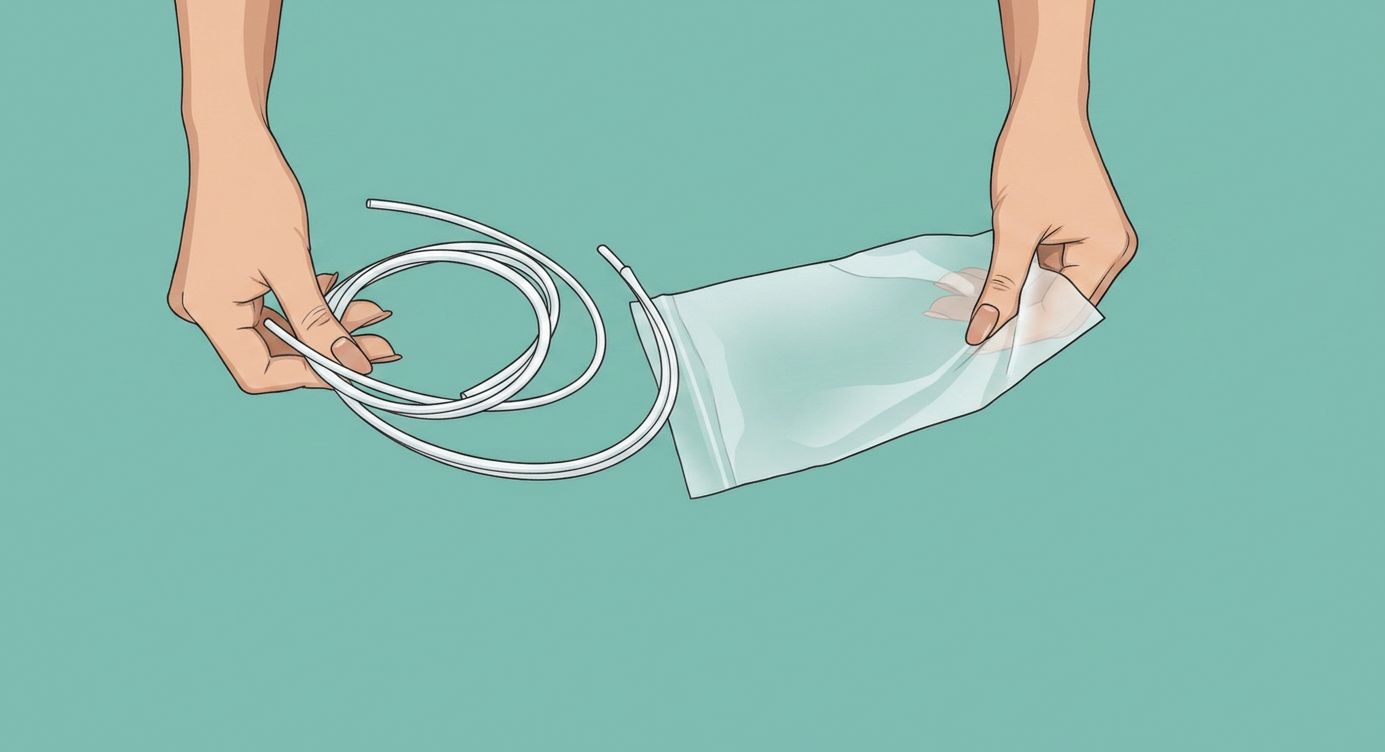

• Извлеките трубку PTFE;

• Вставьте один конец трубки в выход AMS 2 Pro;

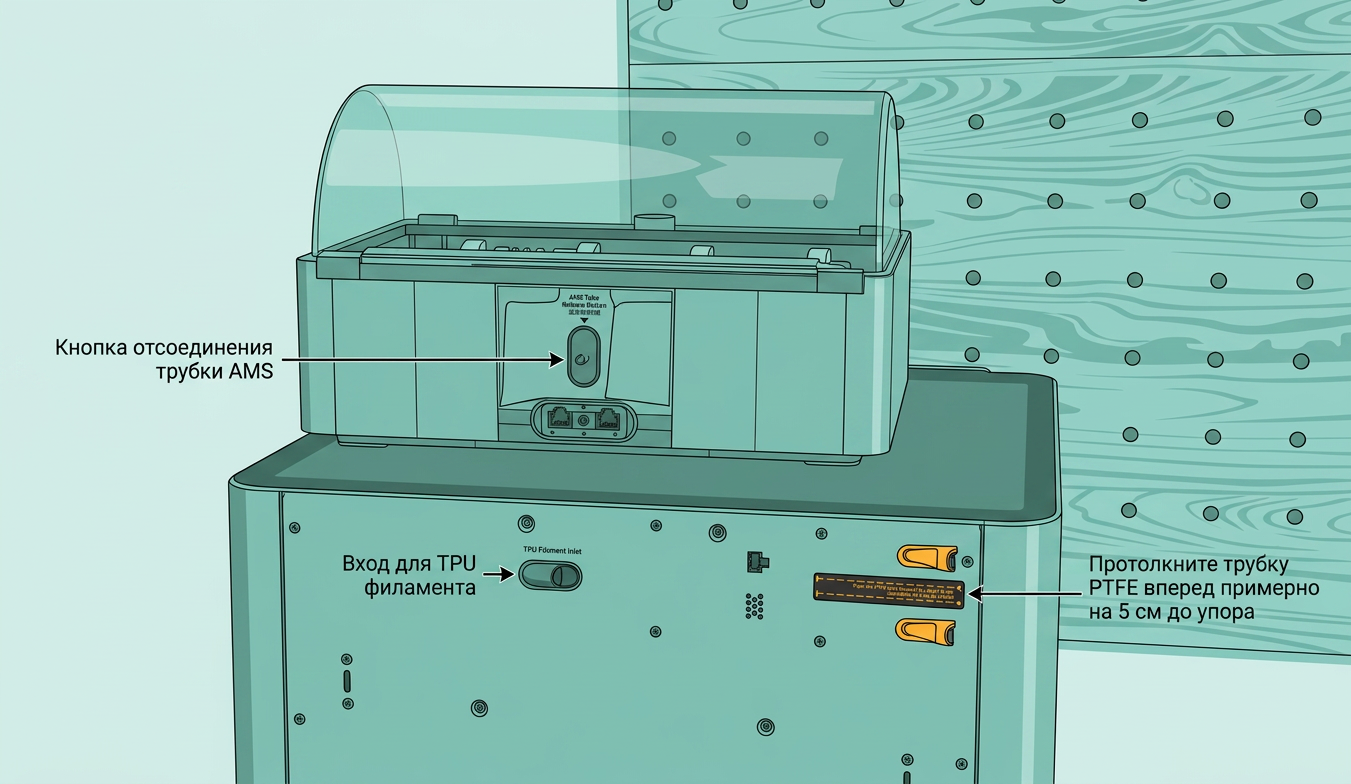

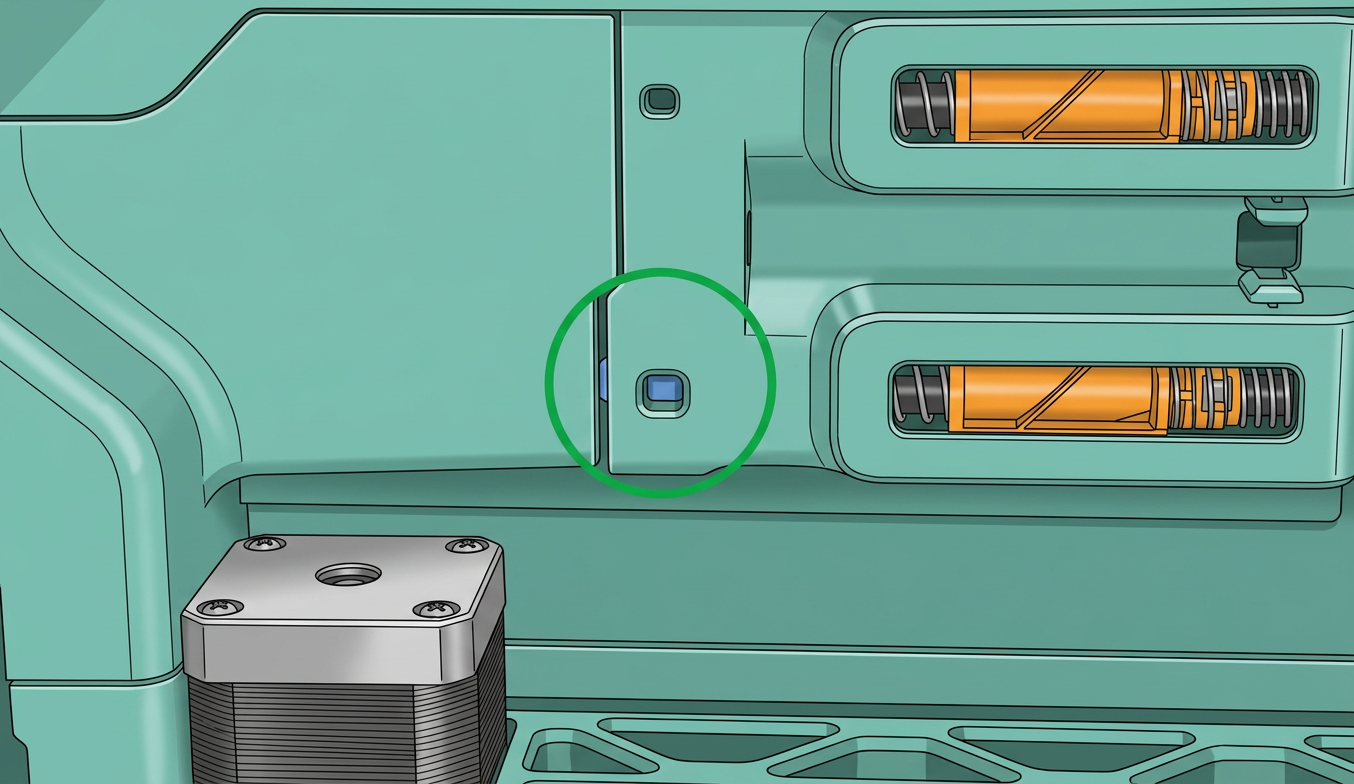

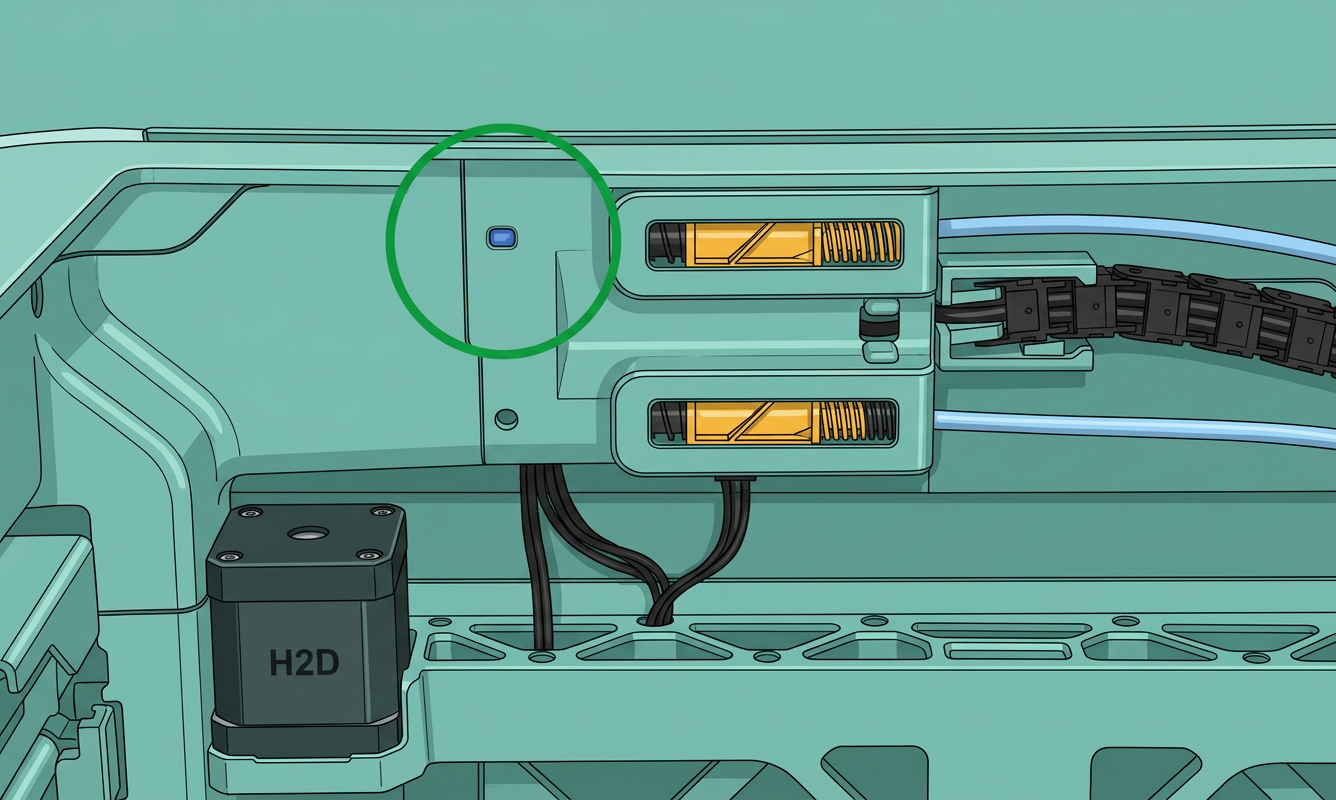

• Вставьте другой конец в любой вход принтера до тех пор, пока трубка не будет видна в окне буфера;

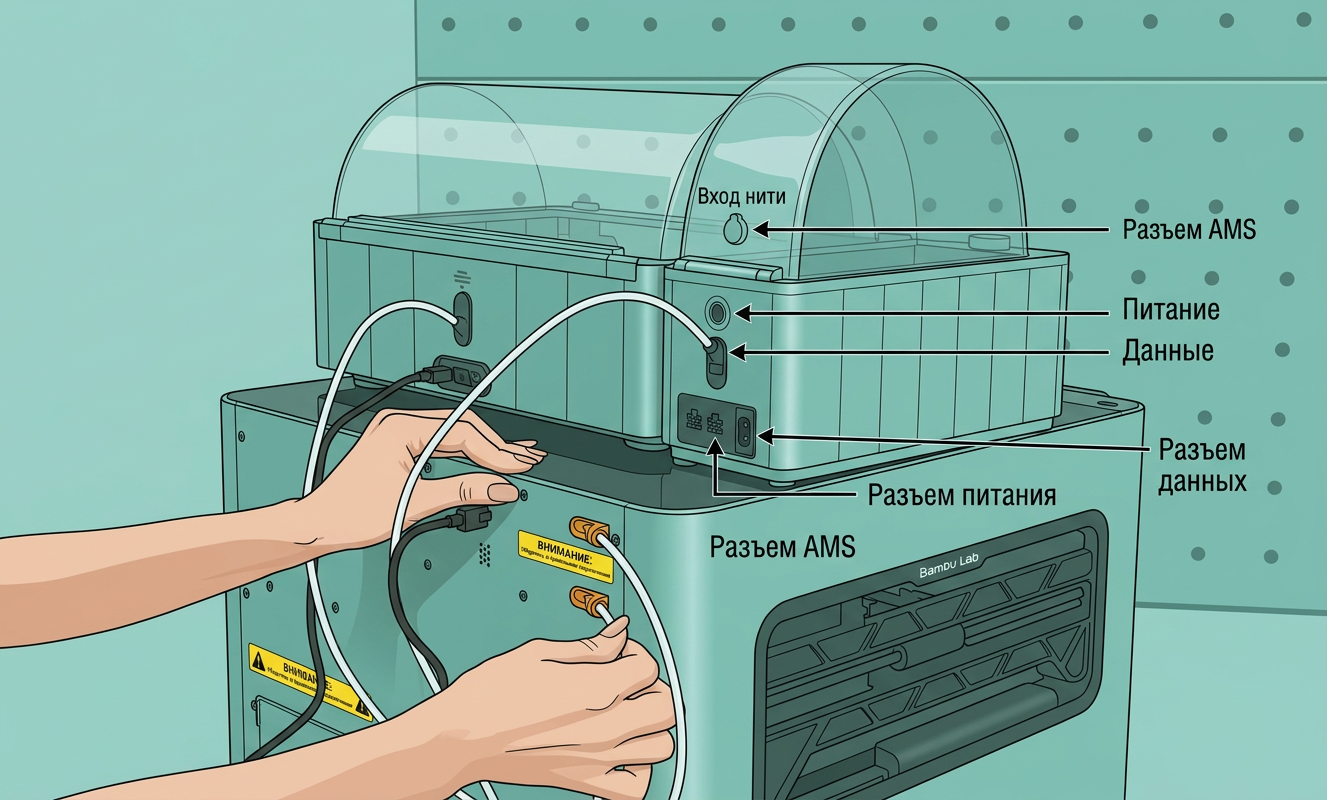

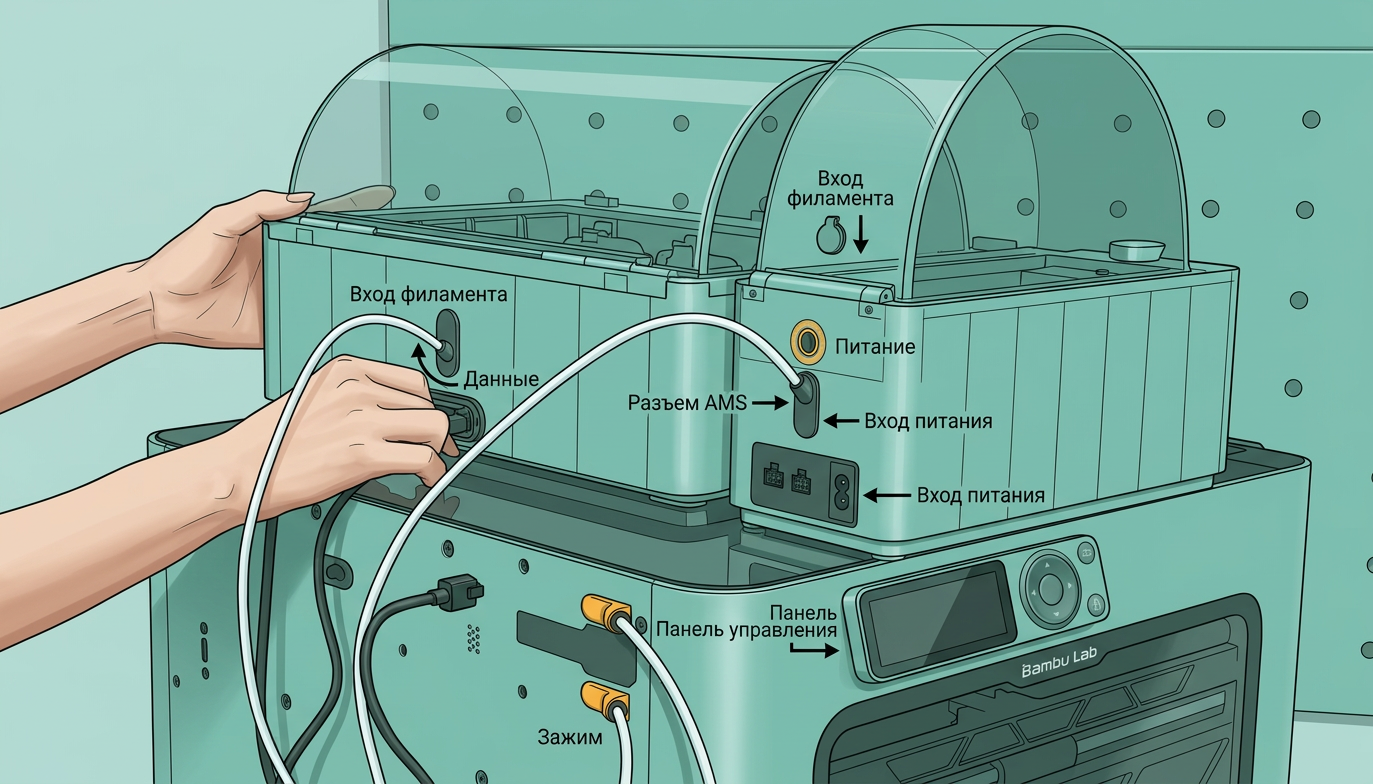

• Вставьте 6-контактный кабель в любой порт AMS 2 Pro;

• Вставьте другой конец в 6-контактный порт принтера;

• Установите AMS HT сверху на принтер;

• Вставьте один конец трубки в выход AMS HT;

• Вставьте другой конец в другой вход принтера до тех пор, пока трубка не будет видна в окне буфера;

• Вставьте 6-контактный кабель в другой порт AMS 2 Pro;

• Вставьте другой конец в любой порт AMS HT;

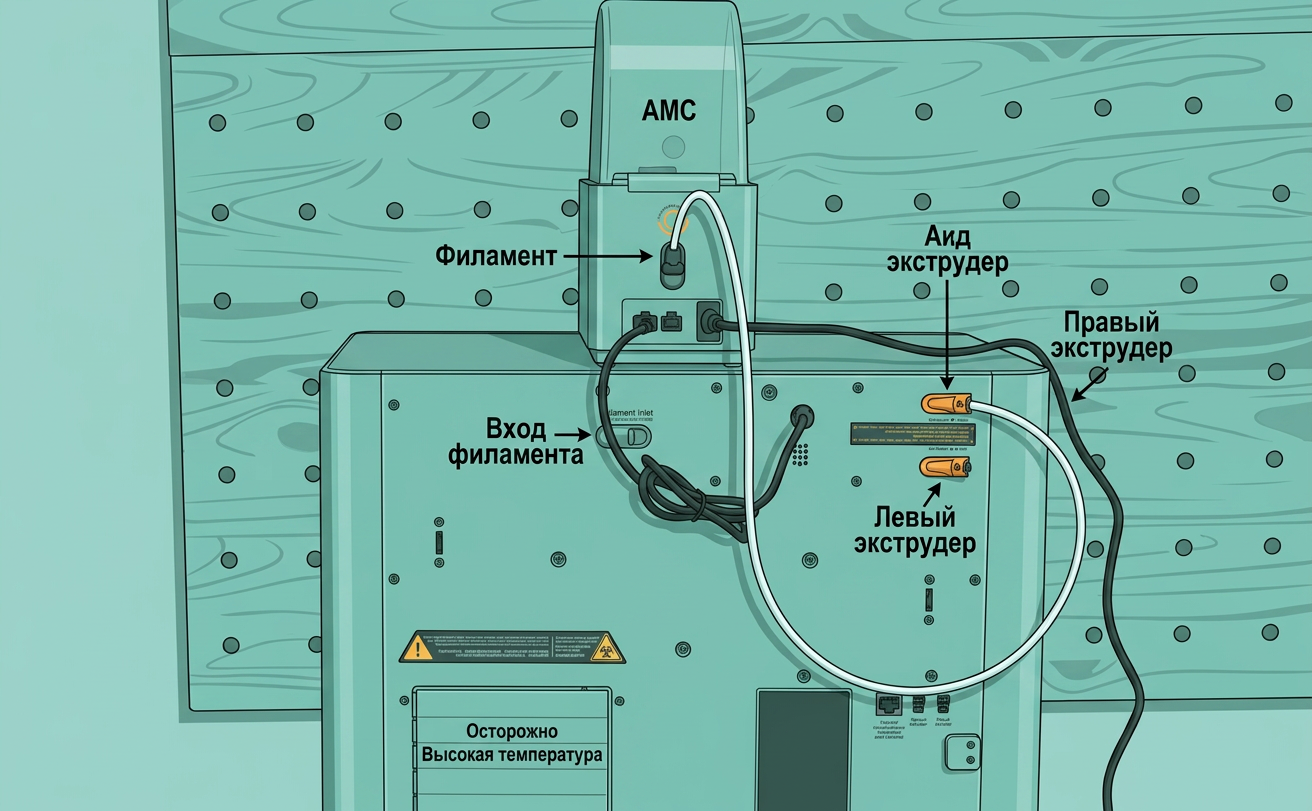

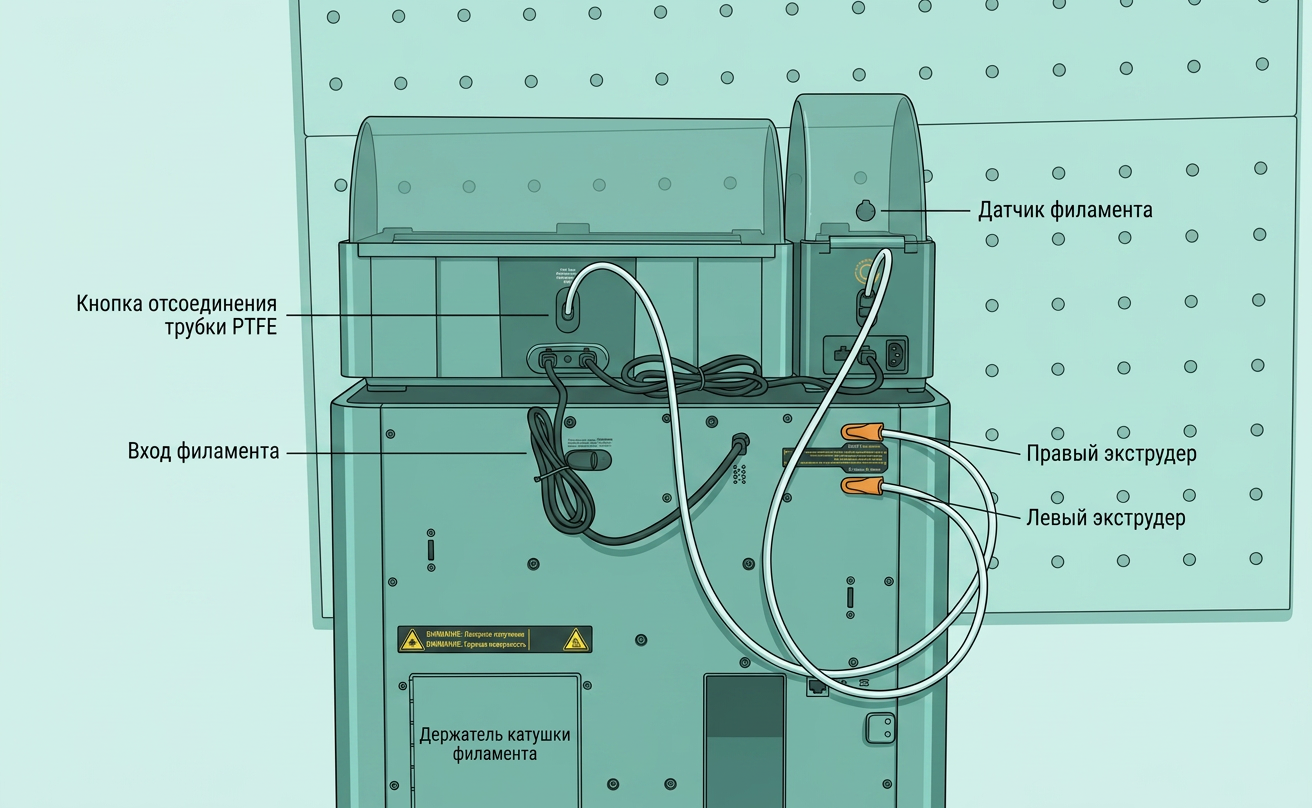

Примечание: Схема подключения H2D Pro для AMS 2 Pro и AMS HT:

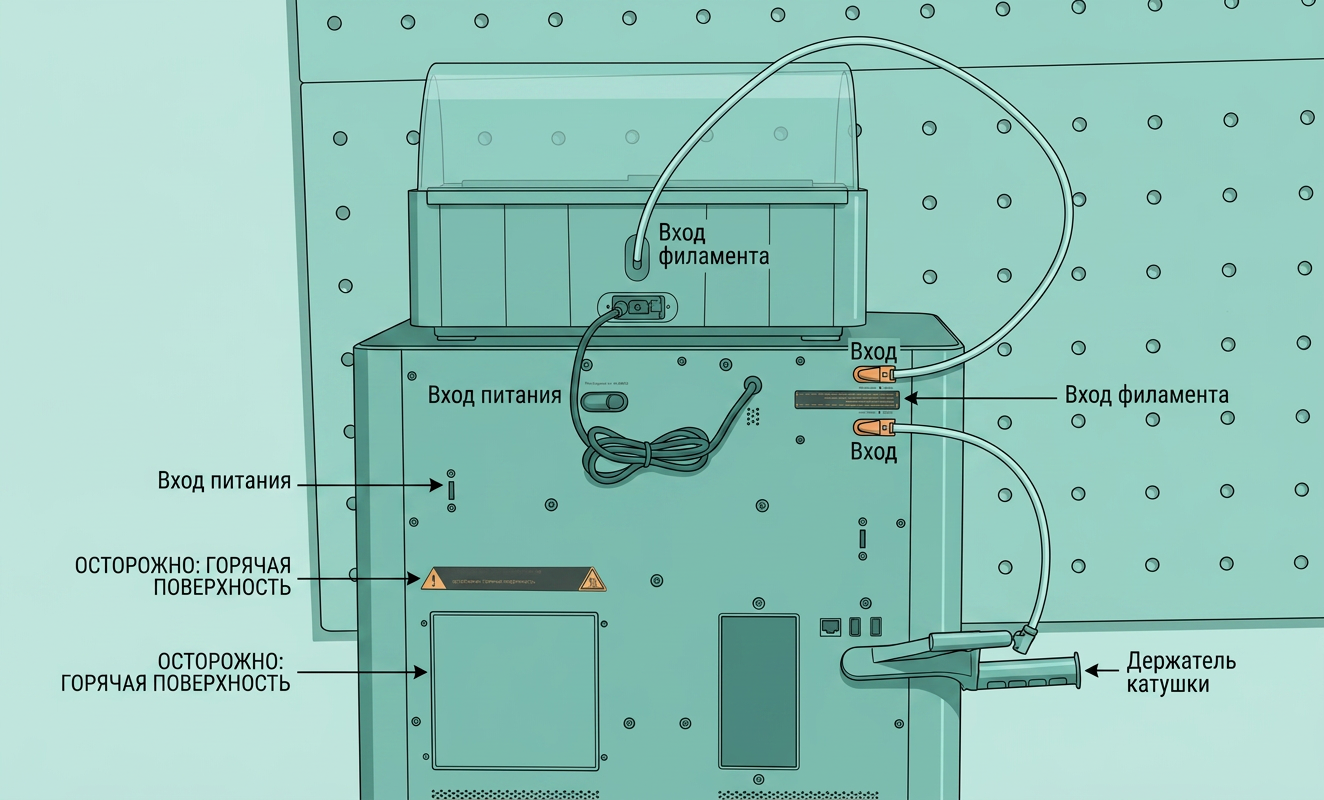

Схема сушки AMS HT (требуется кабель питания HT):

Схема подключения H2D Pro для AMS 2 Pro и внешней катушки:

Включение и загрузка филамента

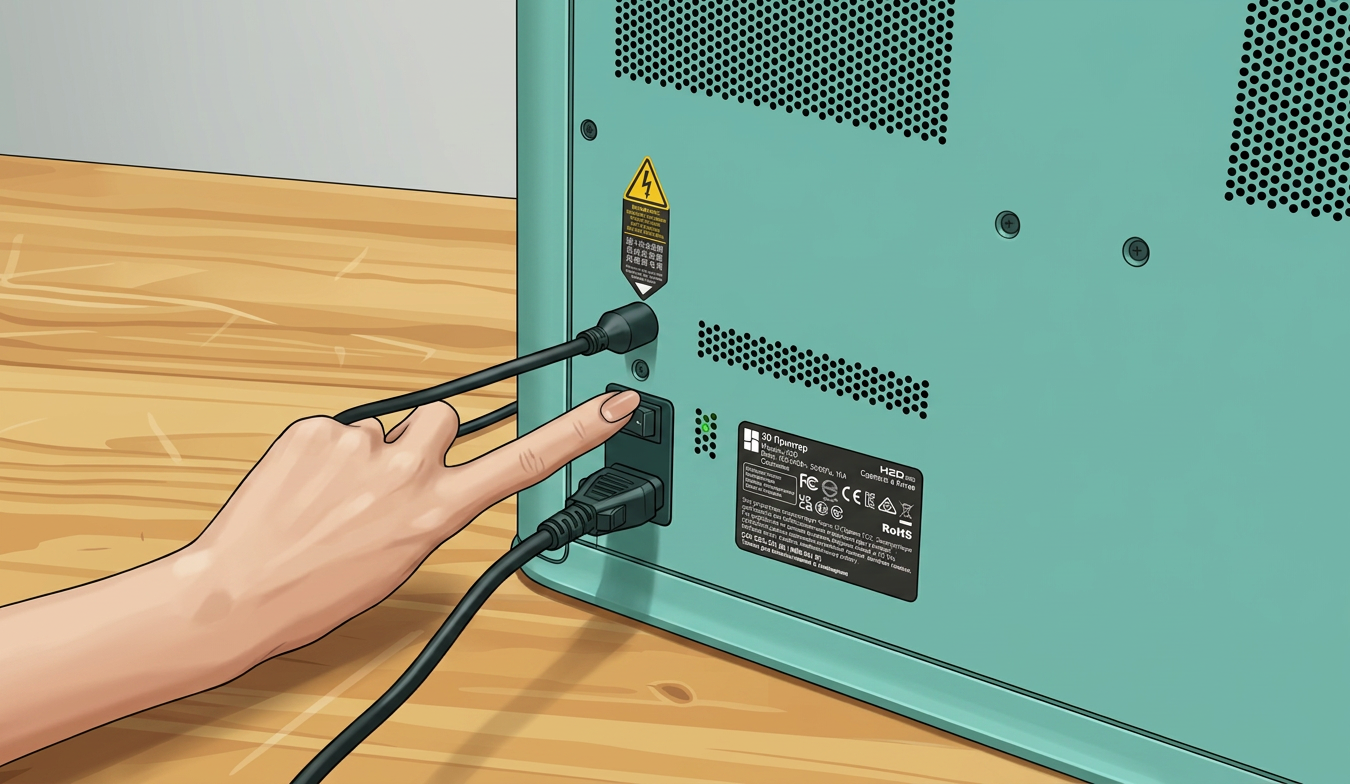

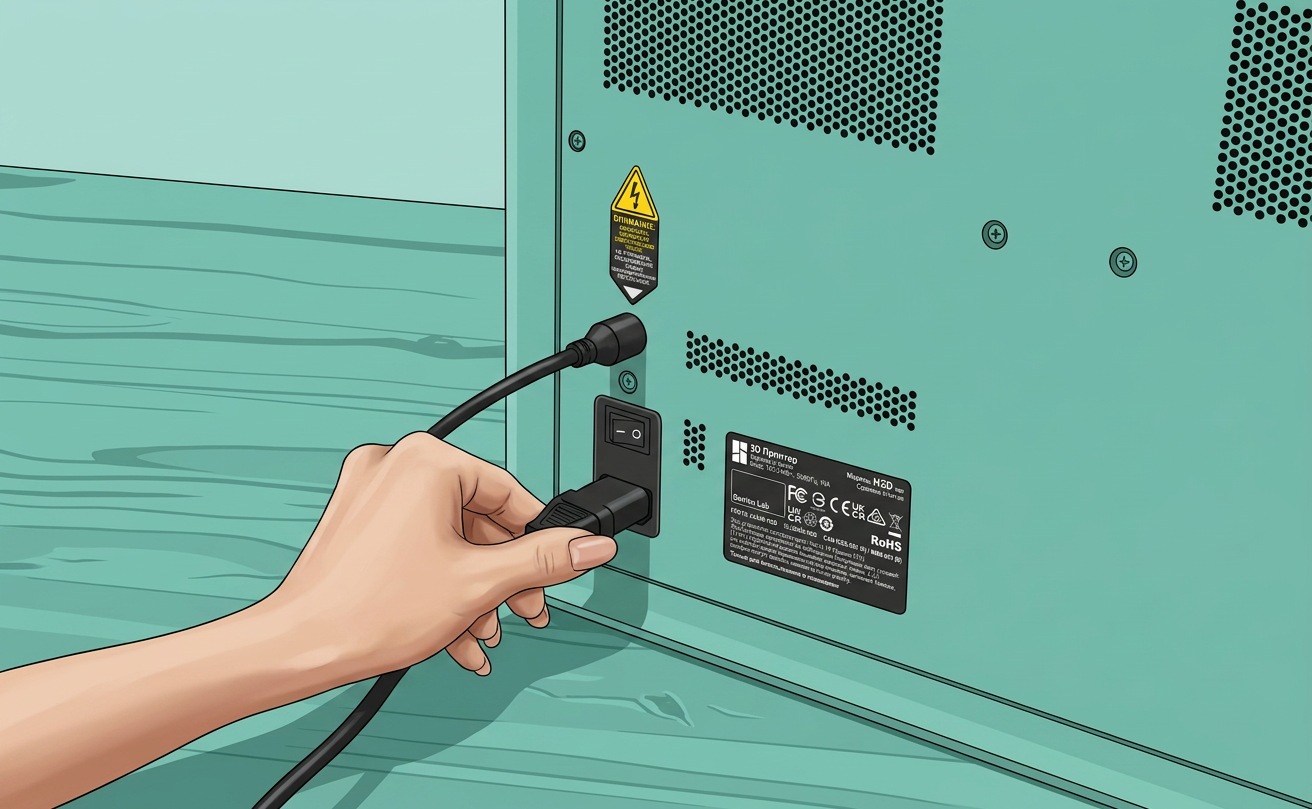

• Подключите кабель питания и включите;

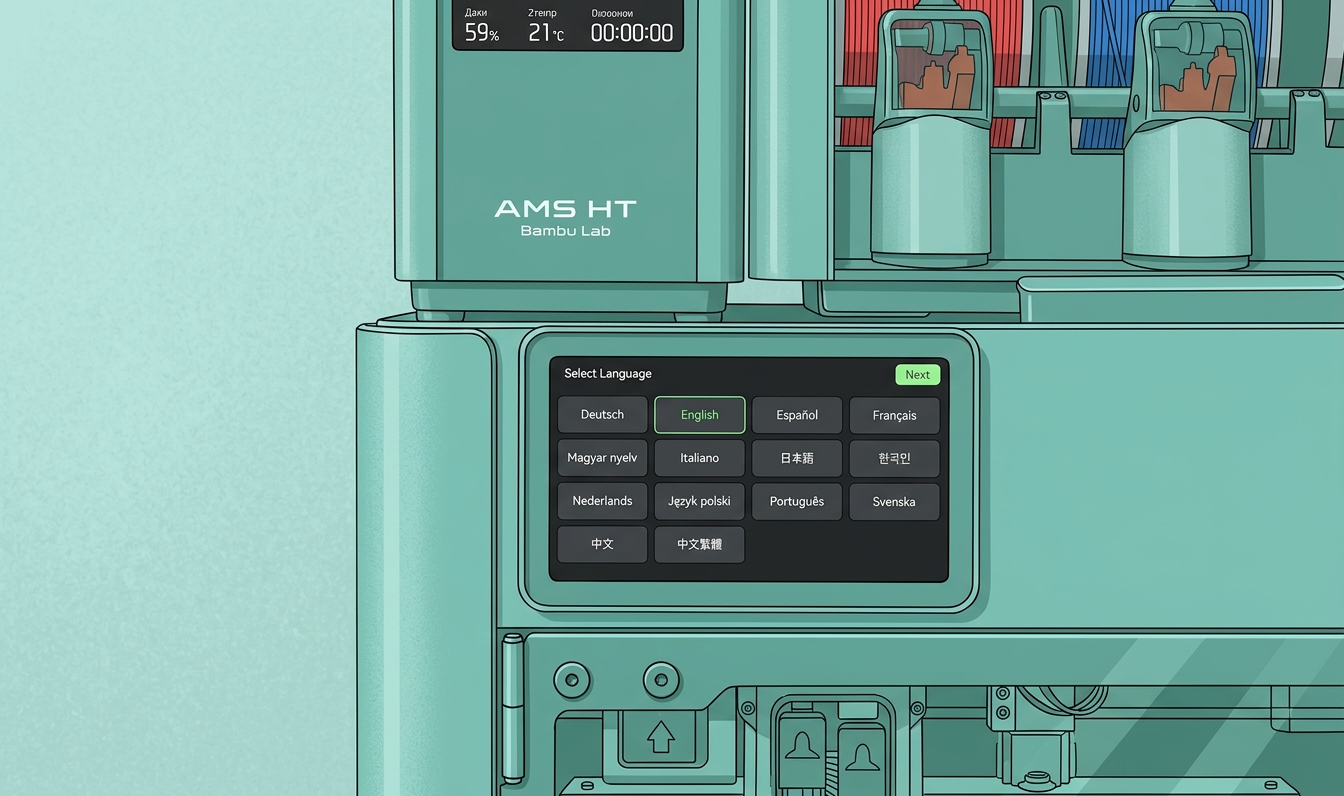

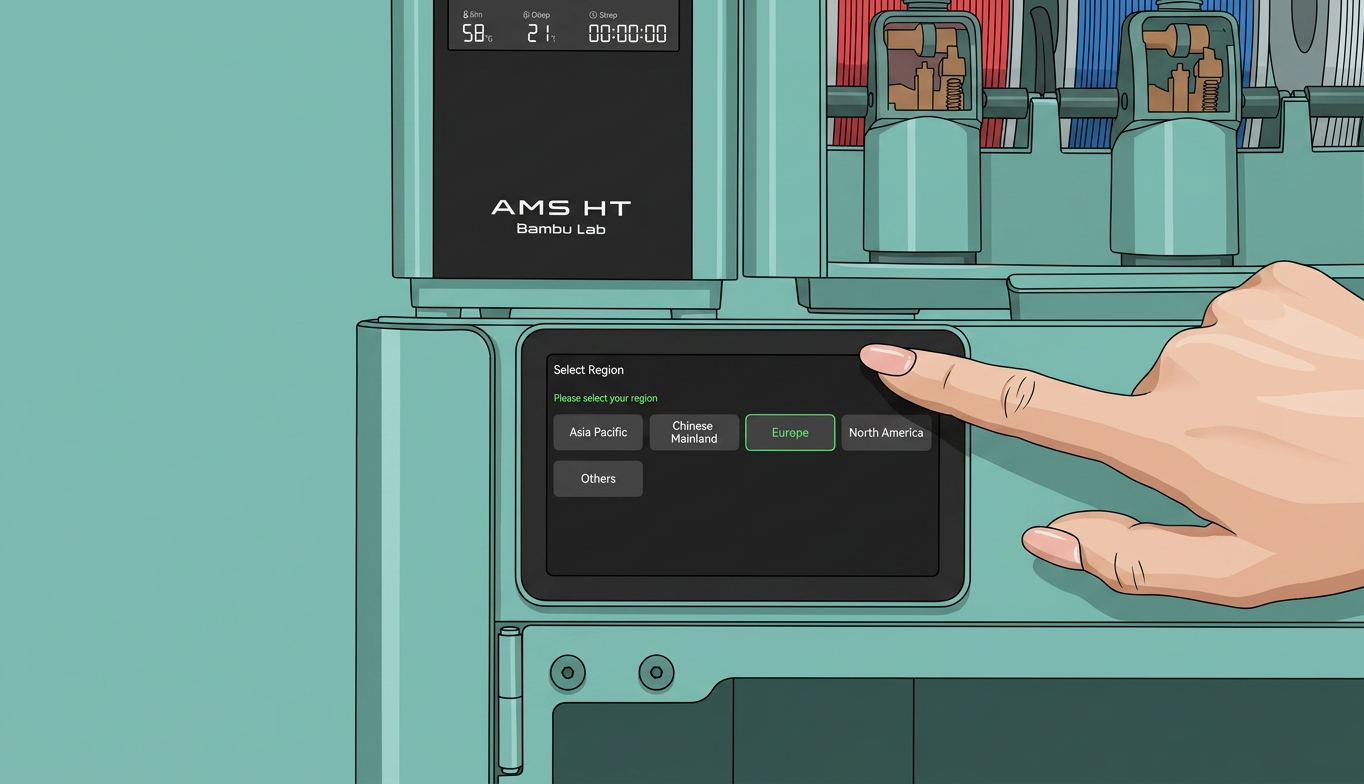

• Завершите первоначальную настройку;

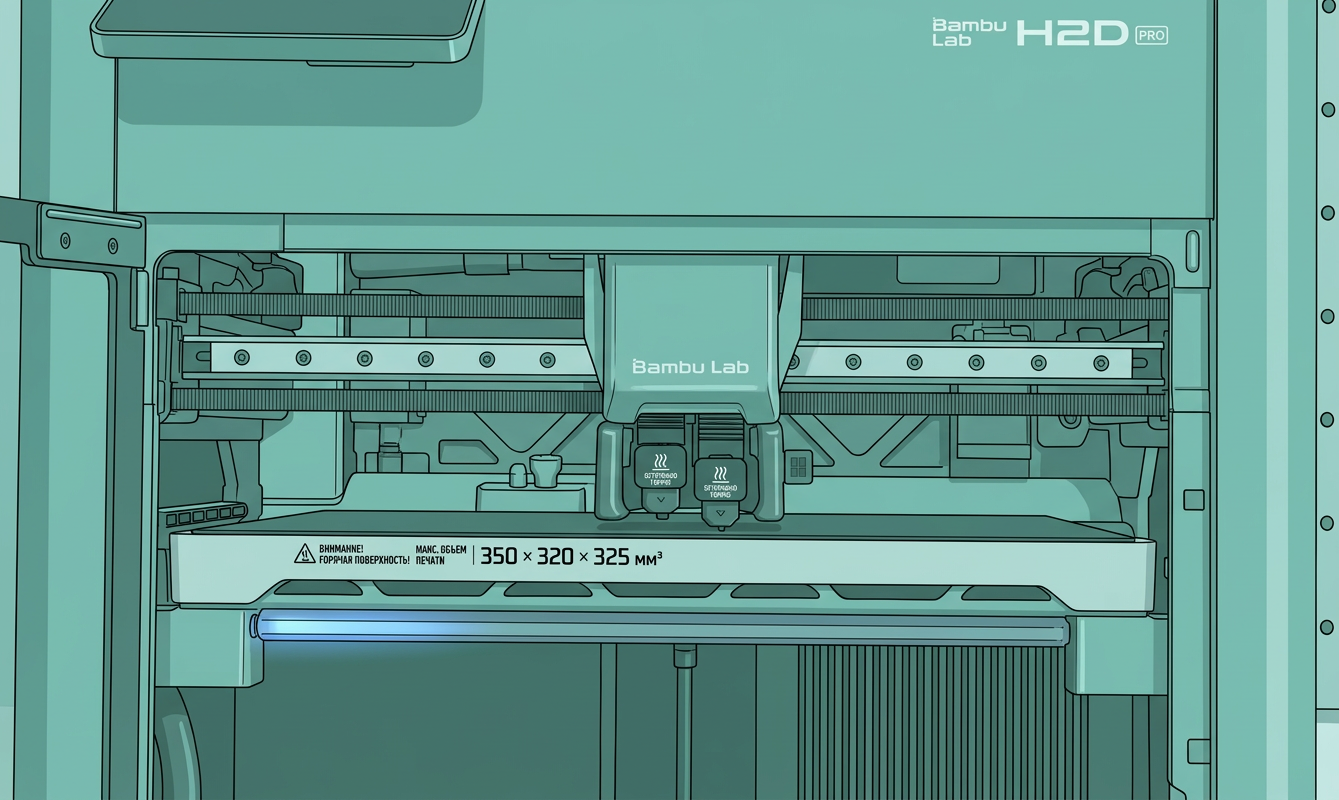

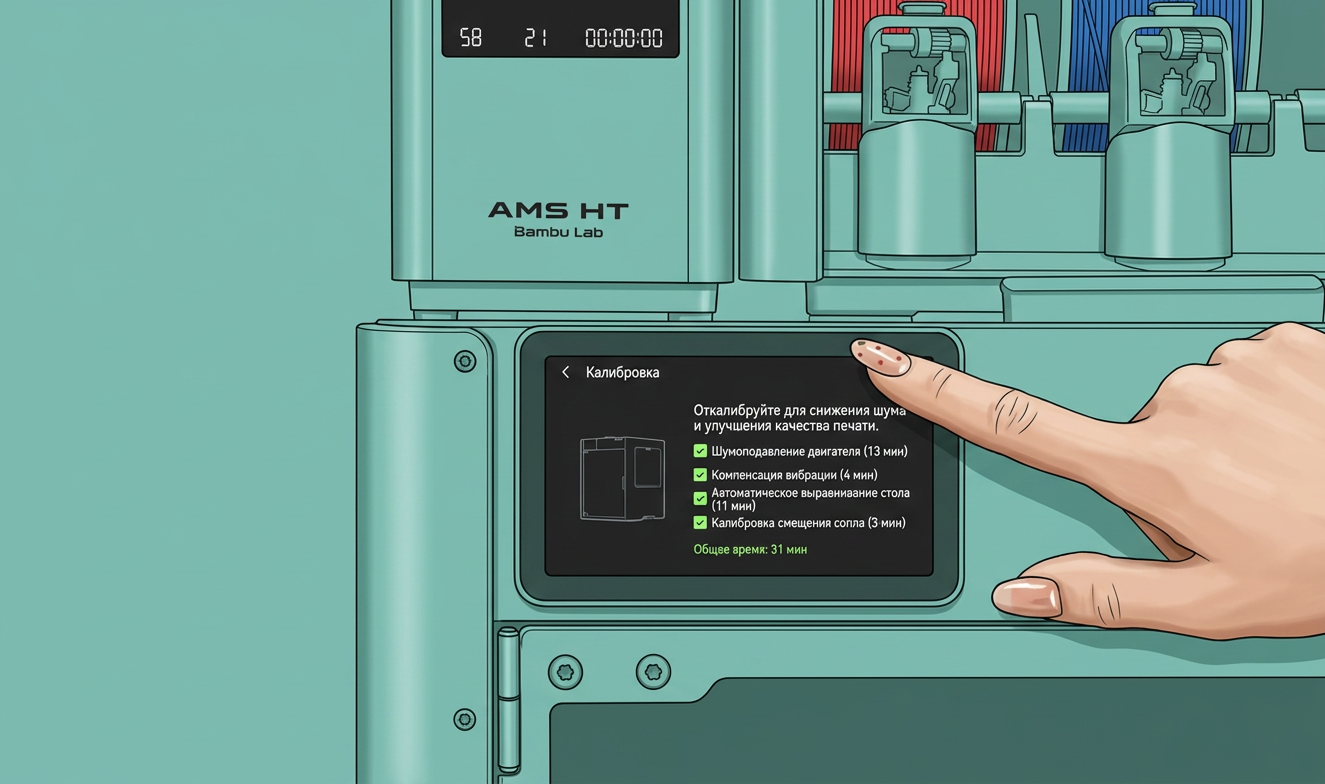

• Запустите калибровку принтера;

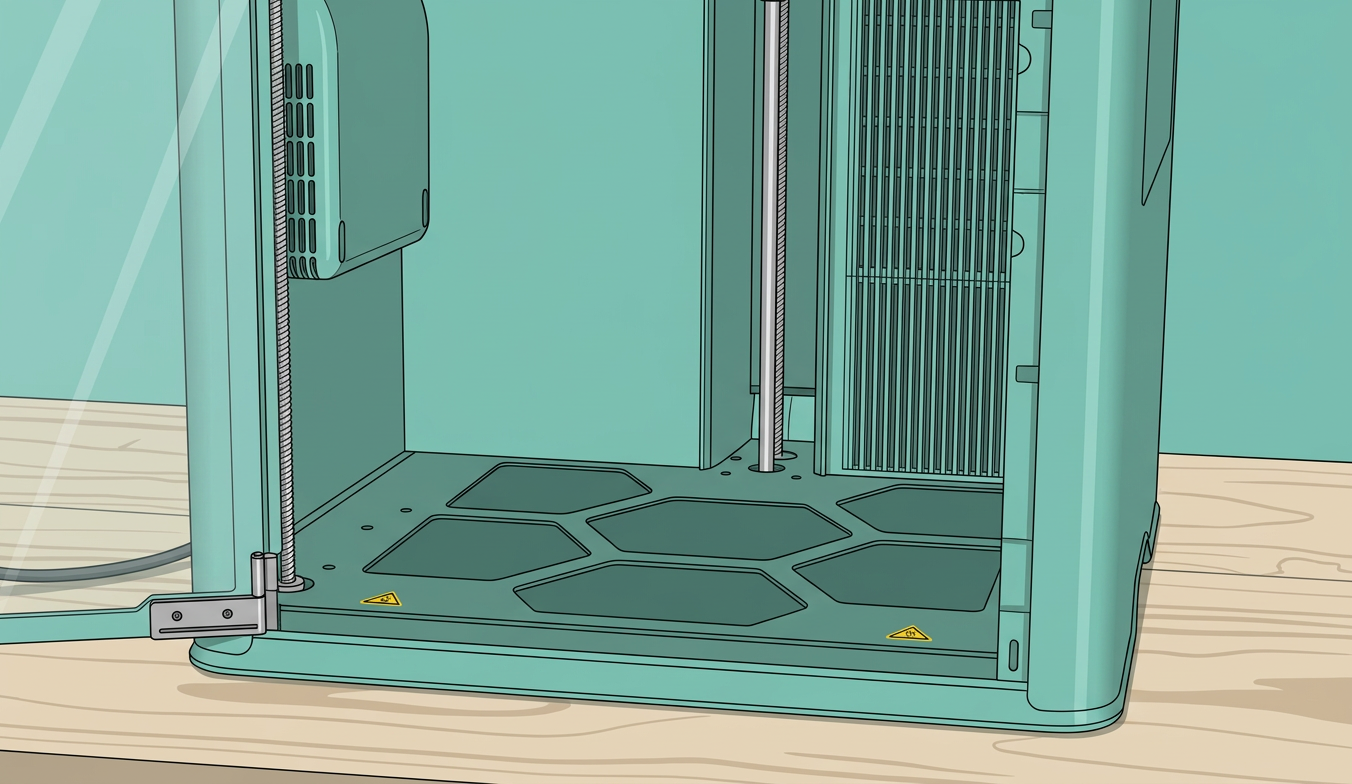

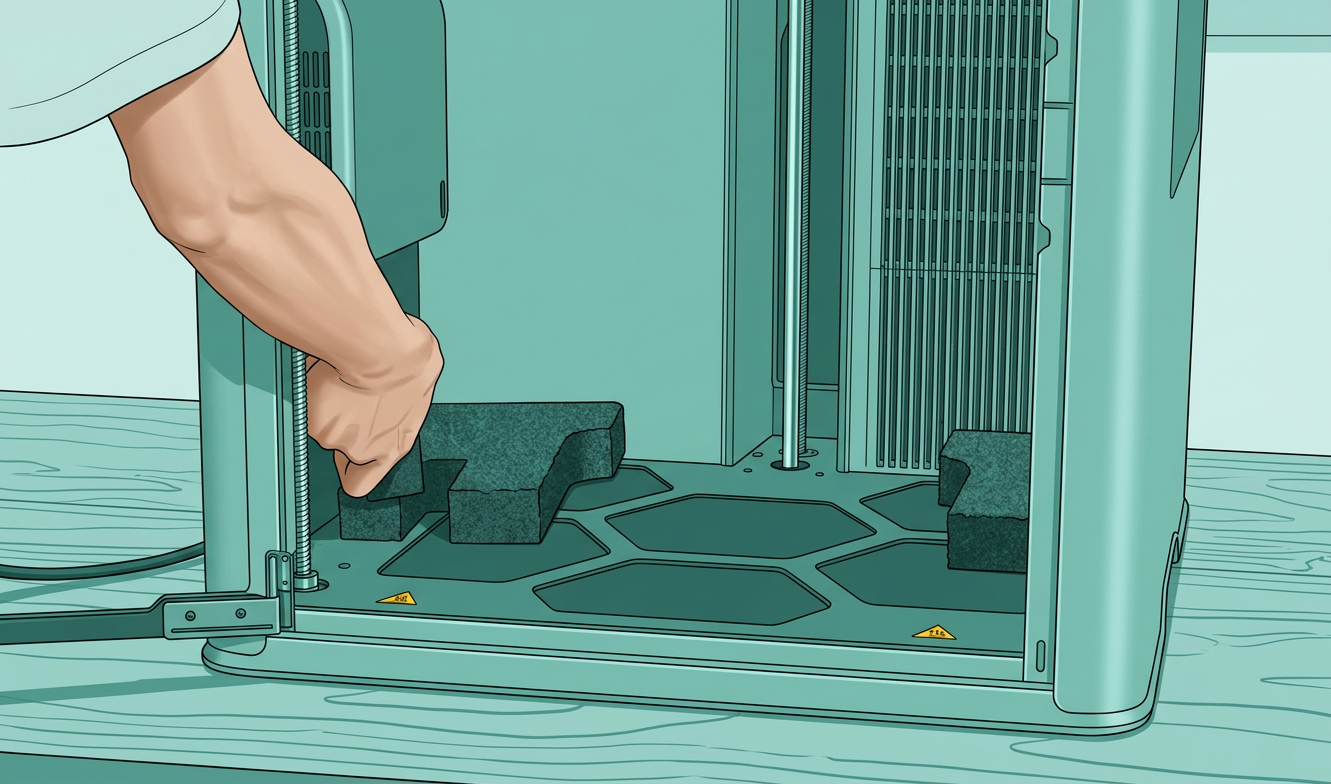

• После завершения калибровки удалите пенопласт с нижней части принтера;

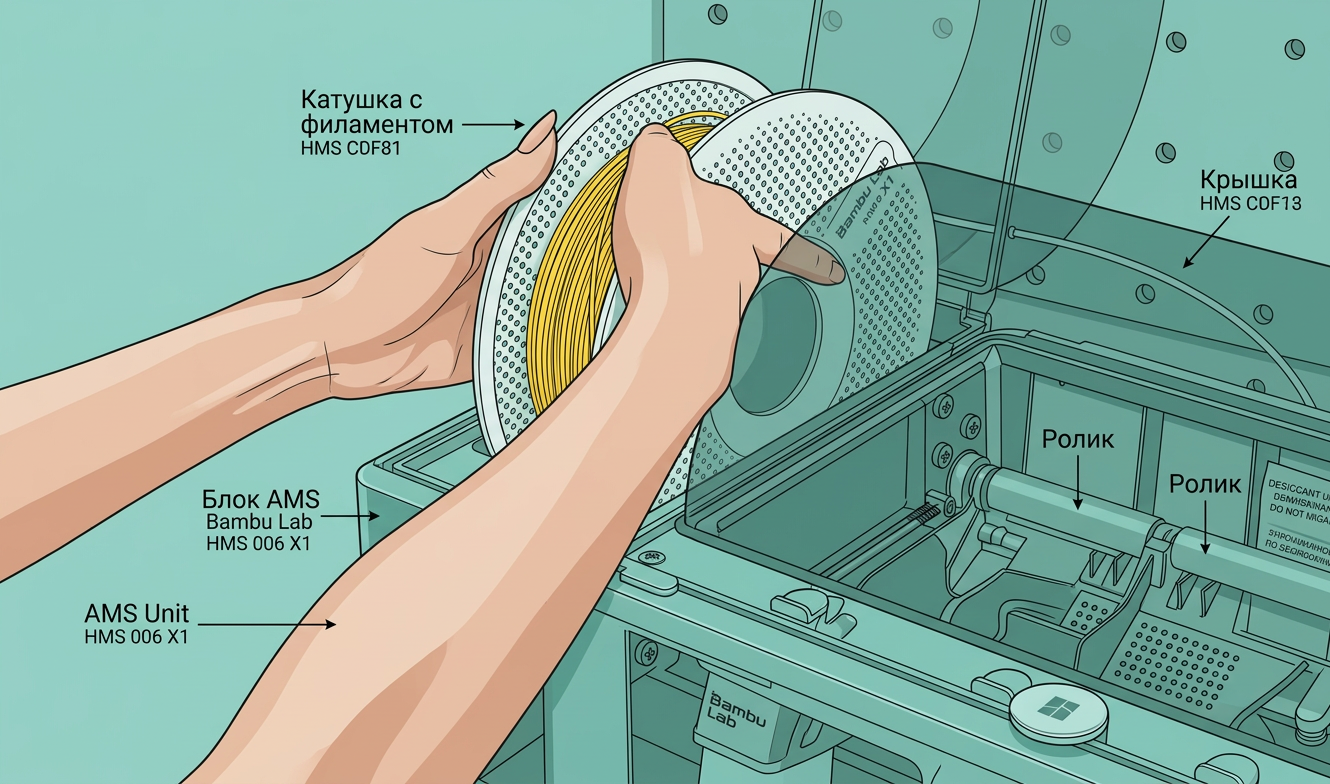

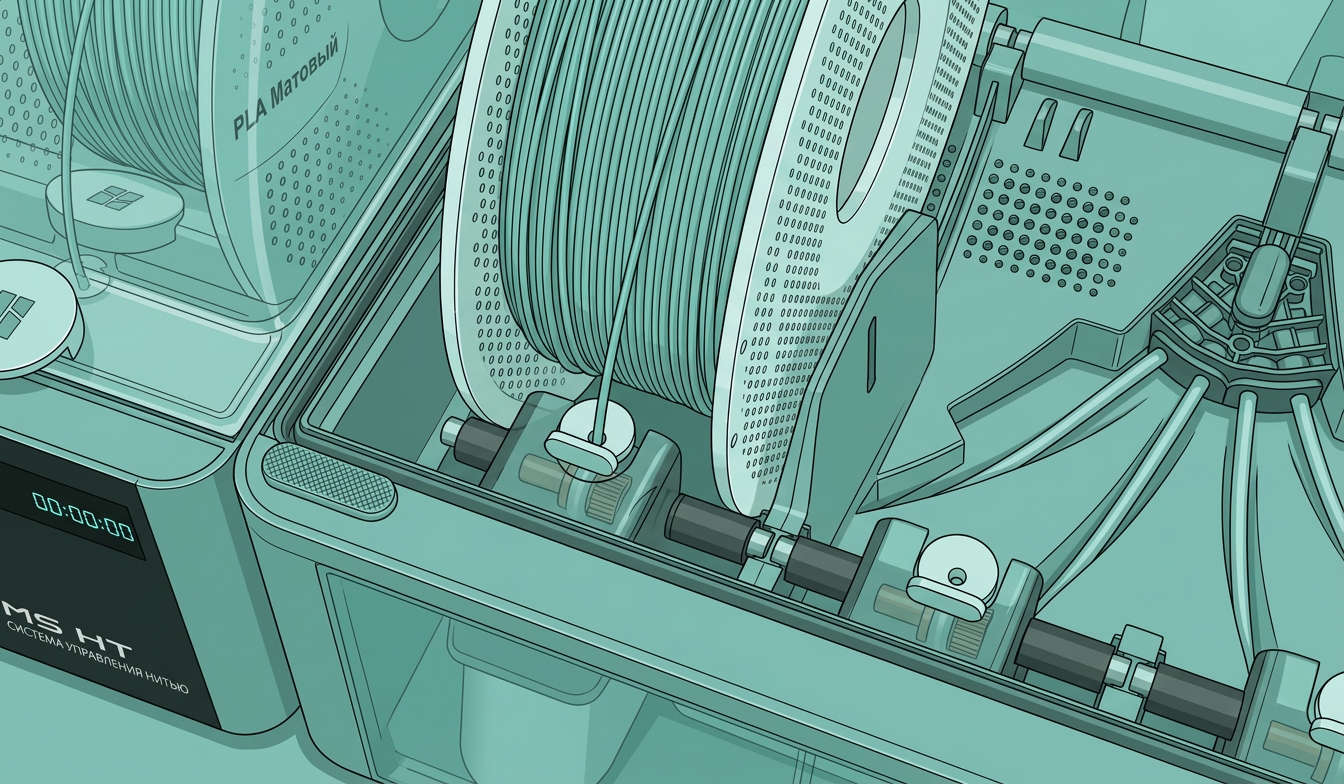

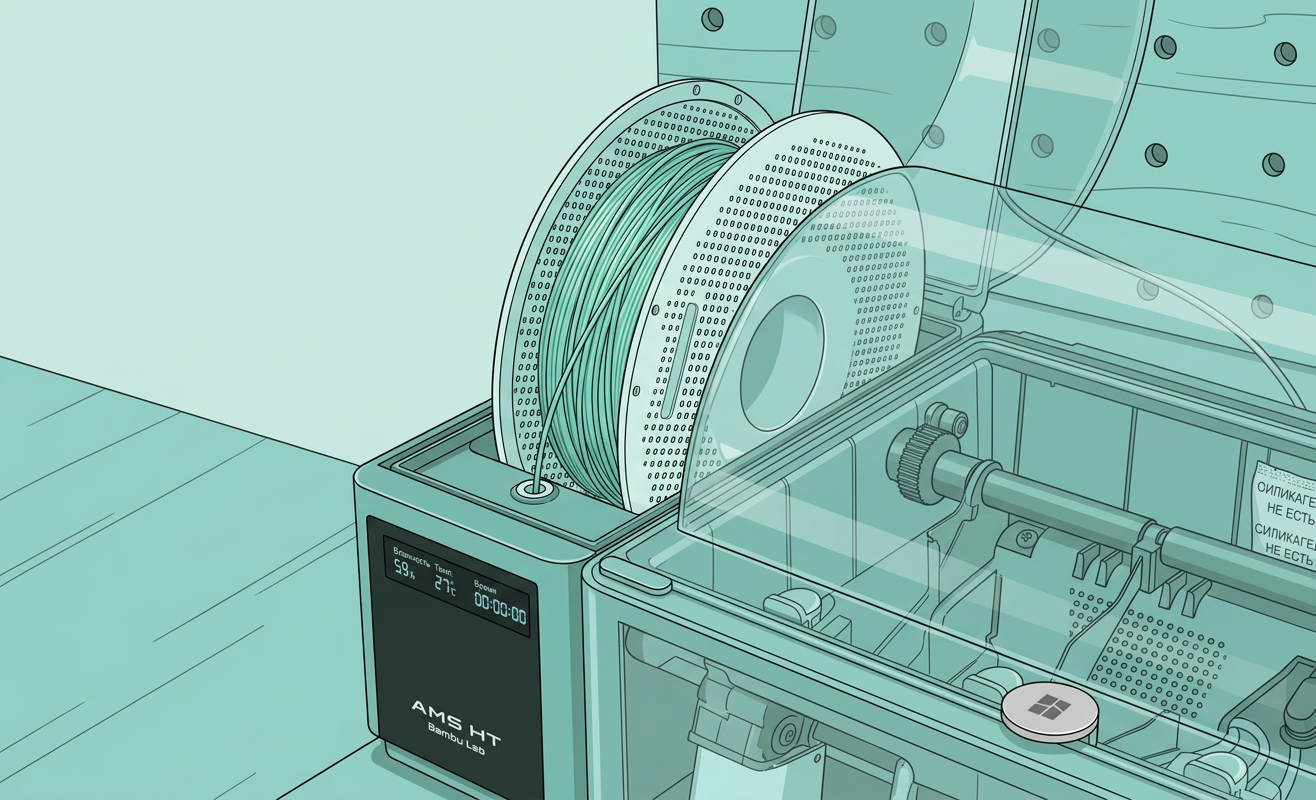

• Поместите филамент в AMS HT и вставьте его;

• AMS HT автоматически выполнит предварительную загрузку;

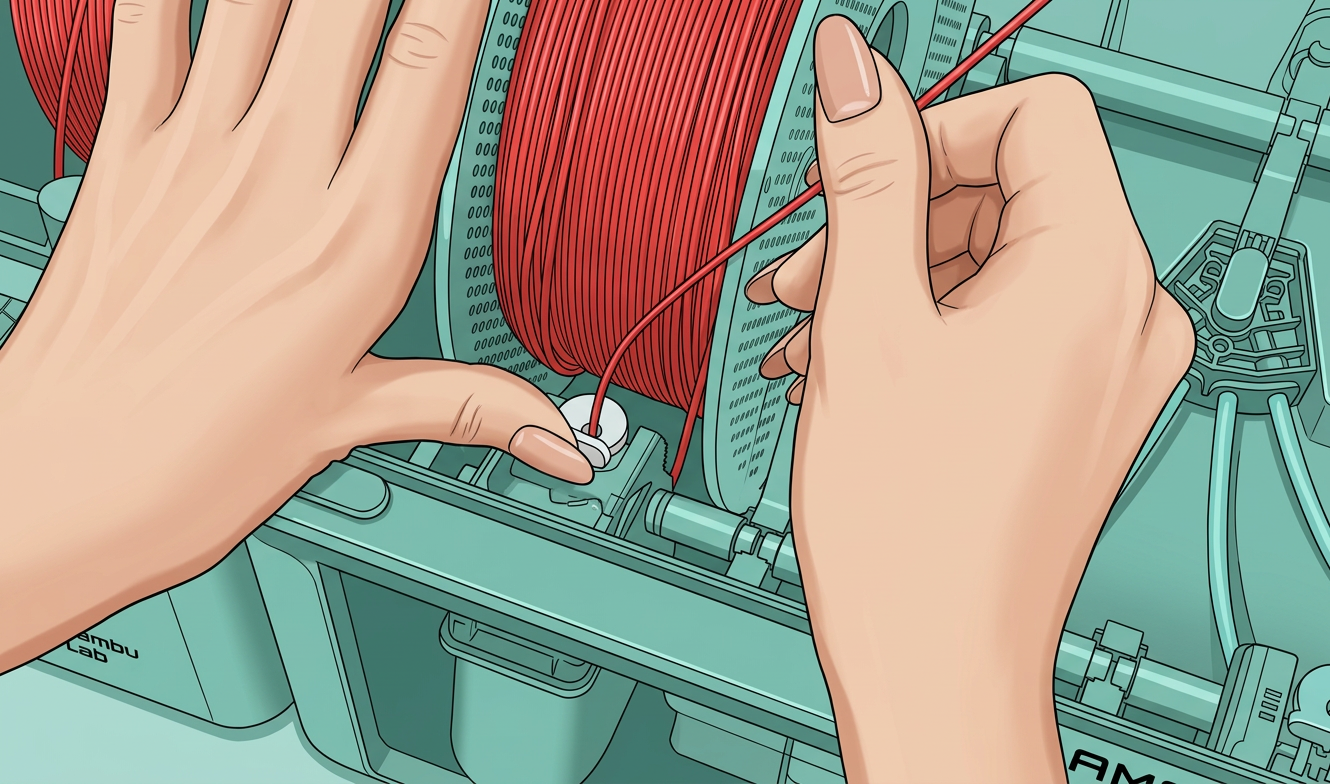

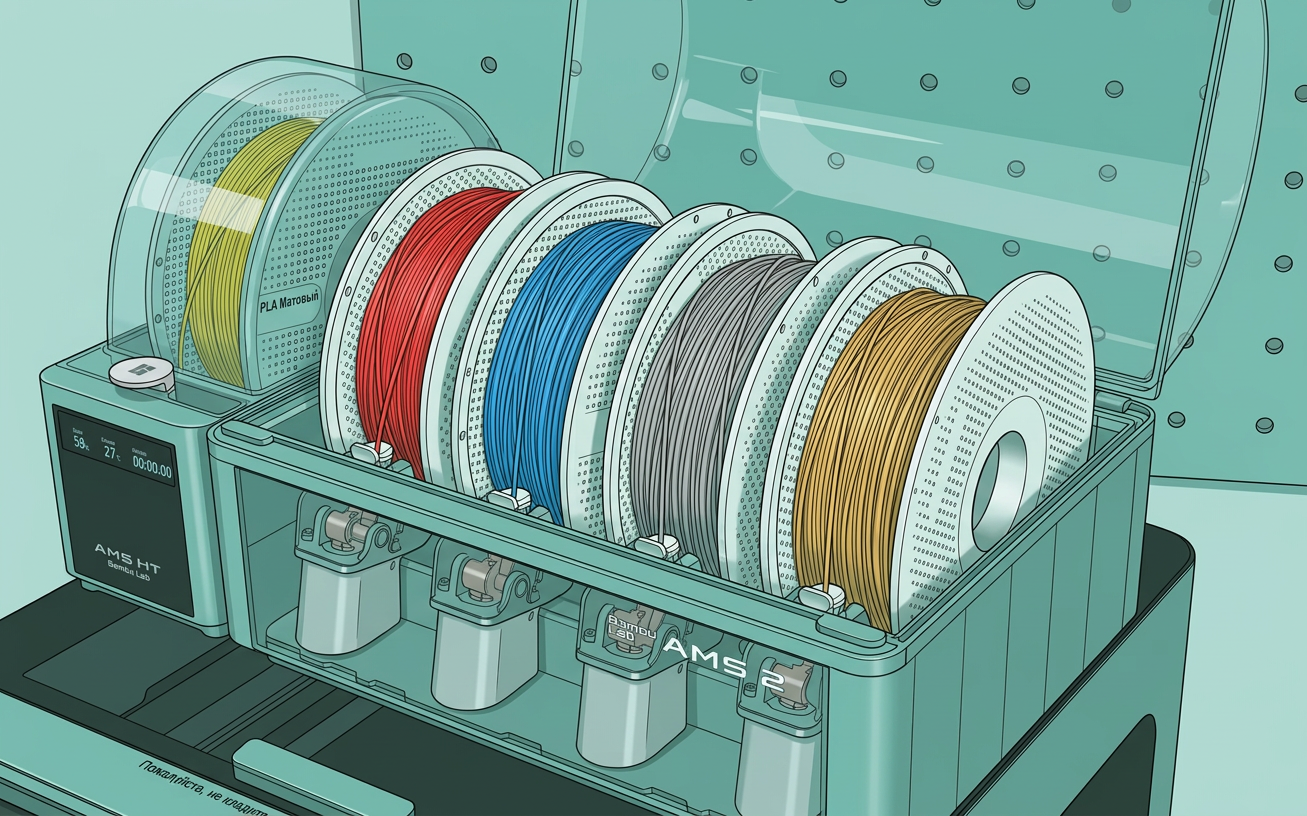

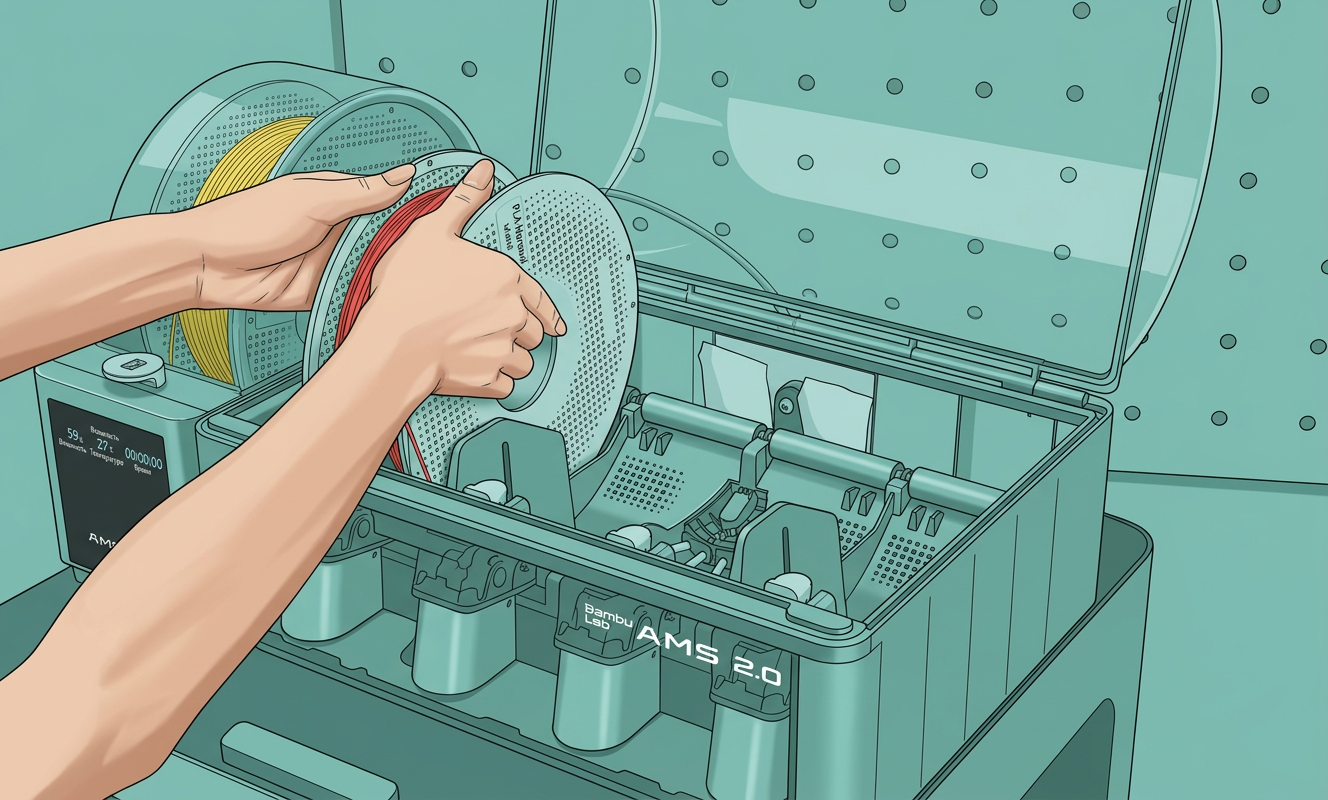

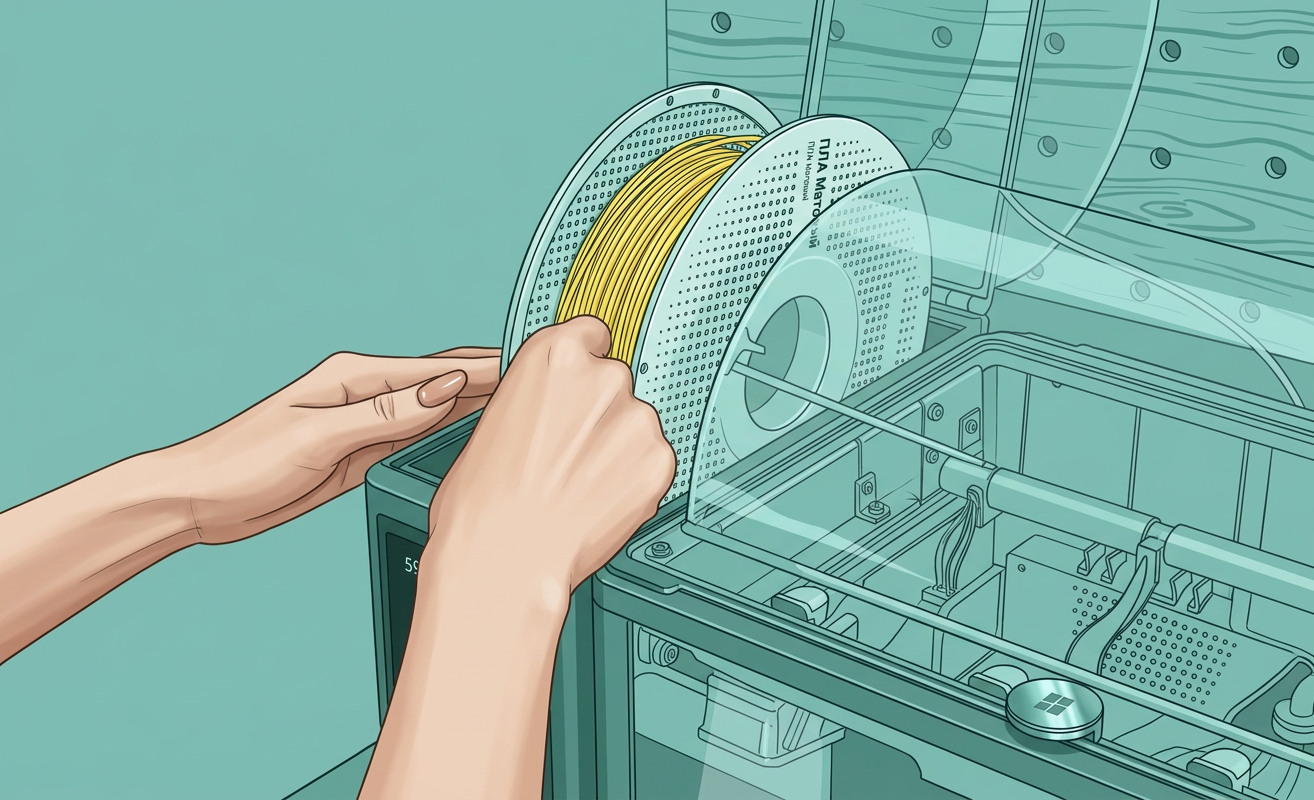

• Поместите филамент в AMS 2 Pro;

• Нажмите на порт подачи, вставьте филамент, и AMS 2 Pro автоматически выполнит предварительную загрузку;

• Вставьте филаменты последовательно;

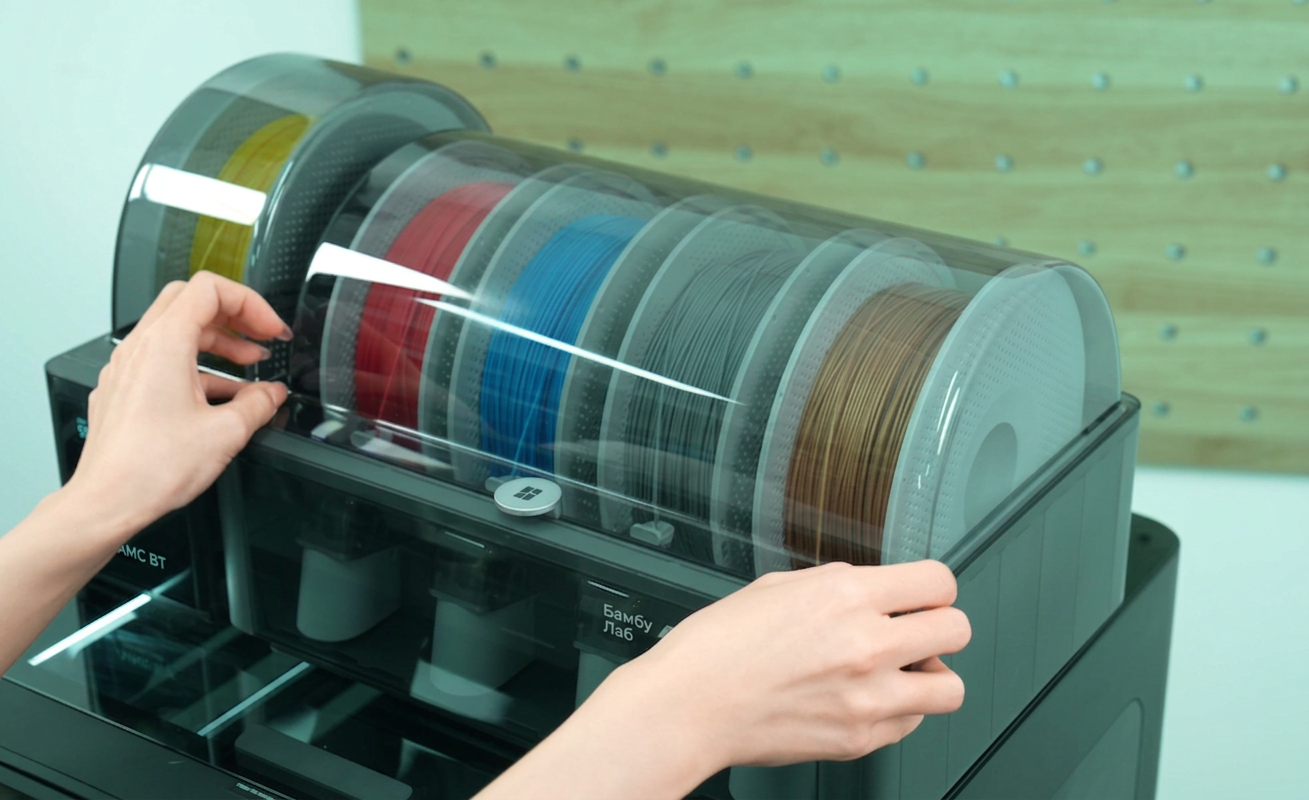

• Закройте и закрепите крышку.

Настройка и калибровка

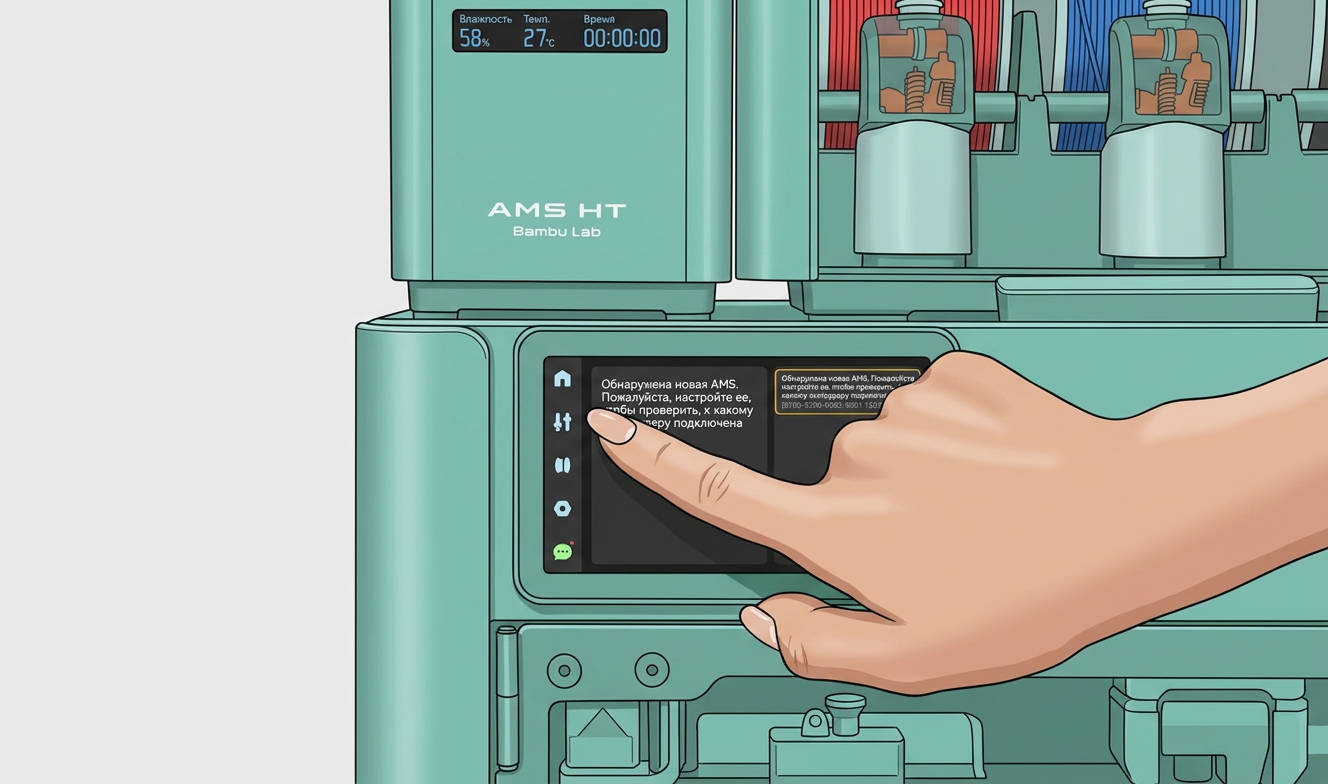

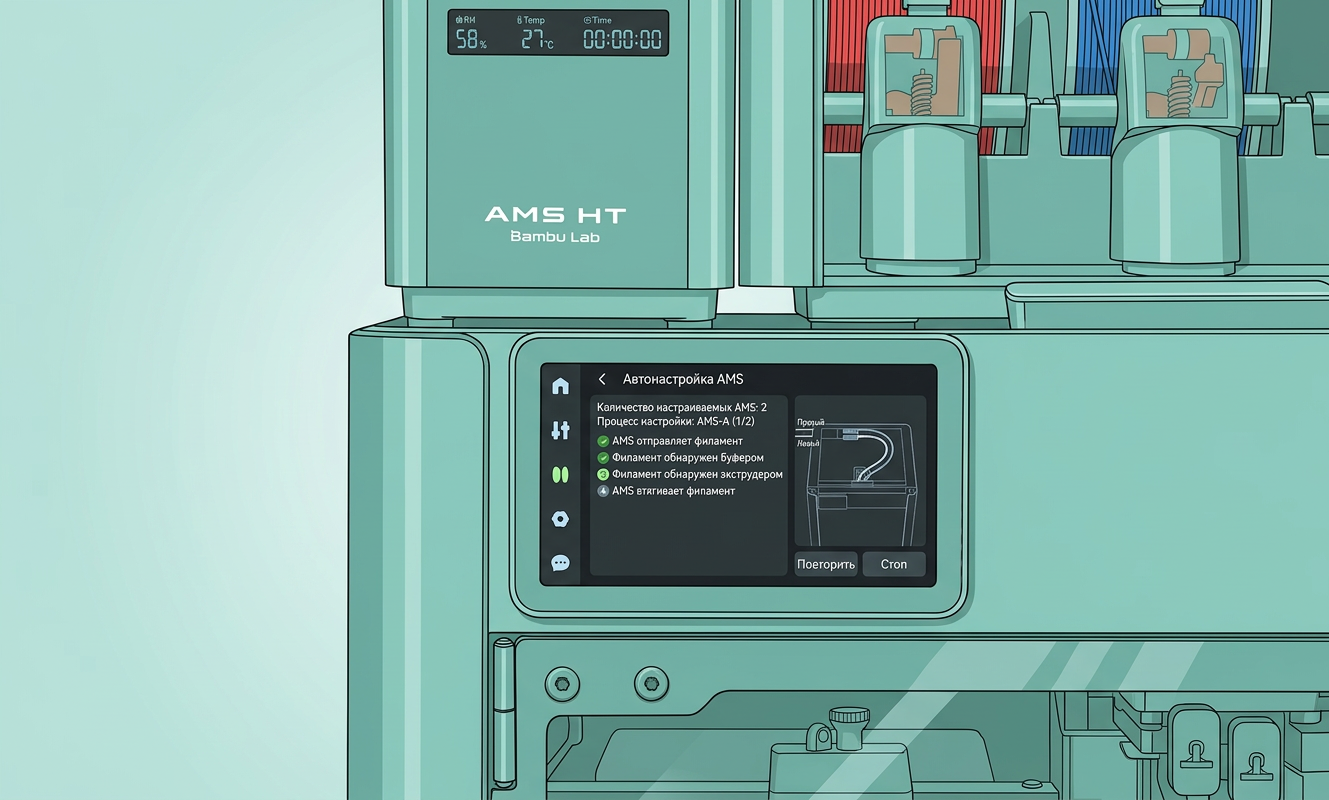

• Выполните настройку AMS;

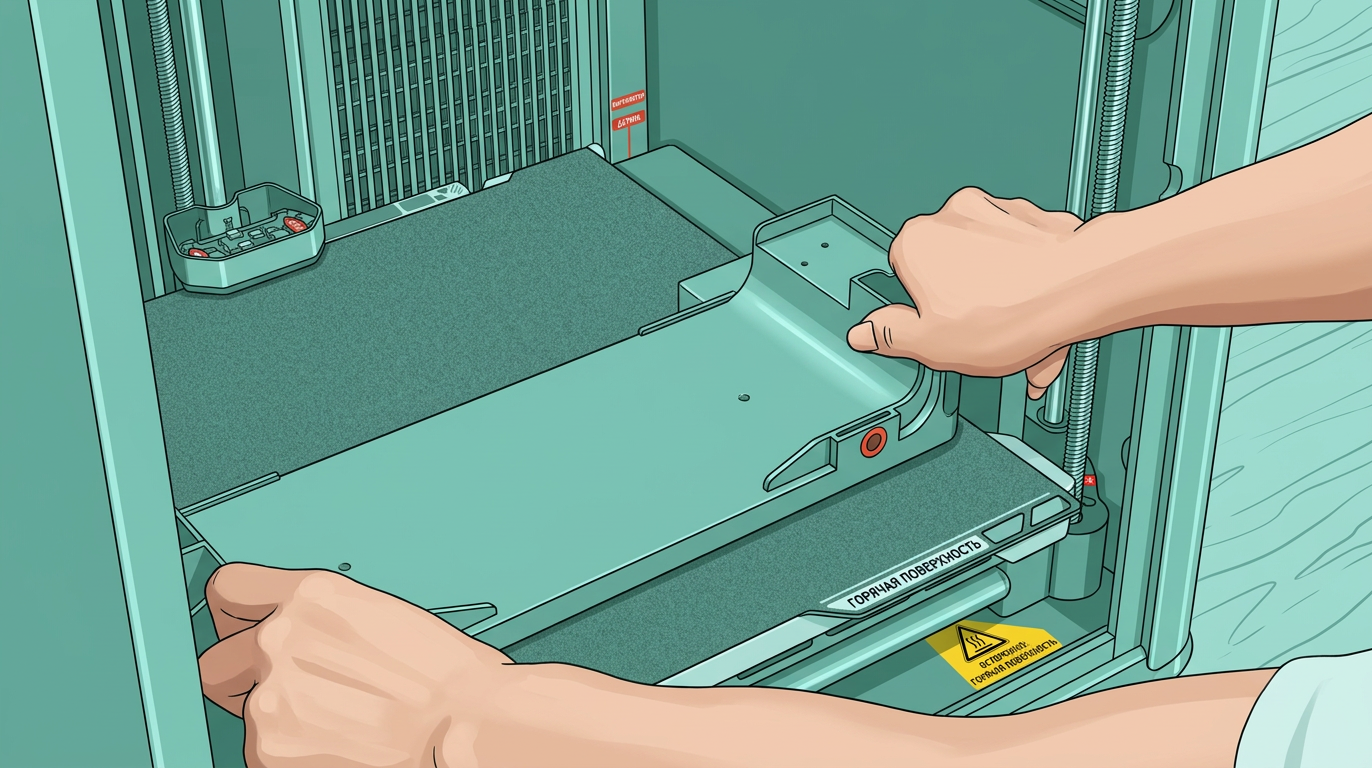

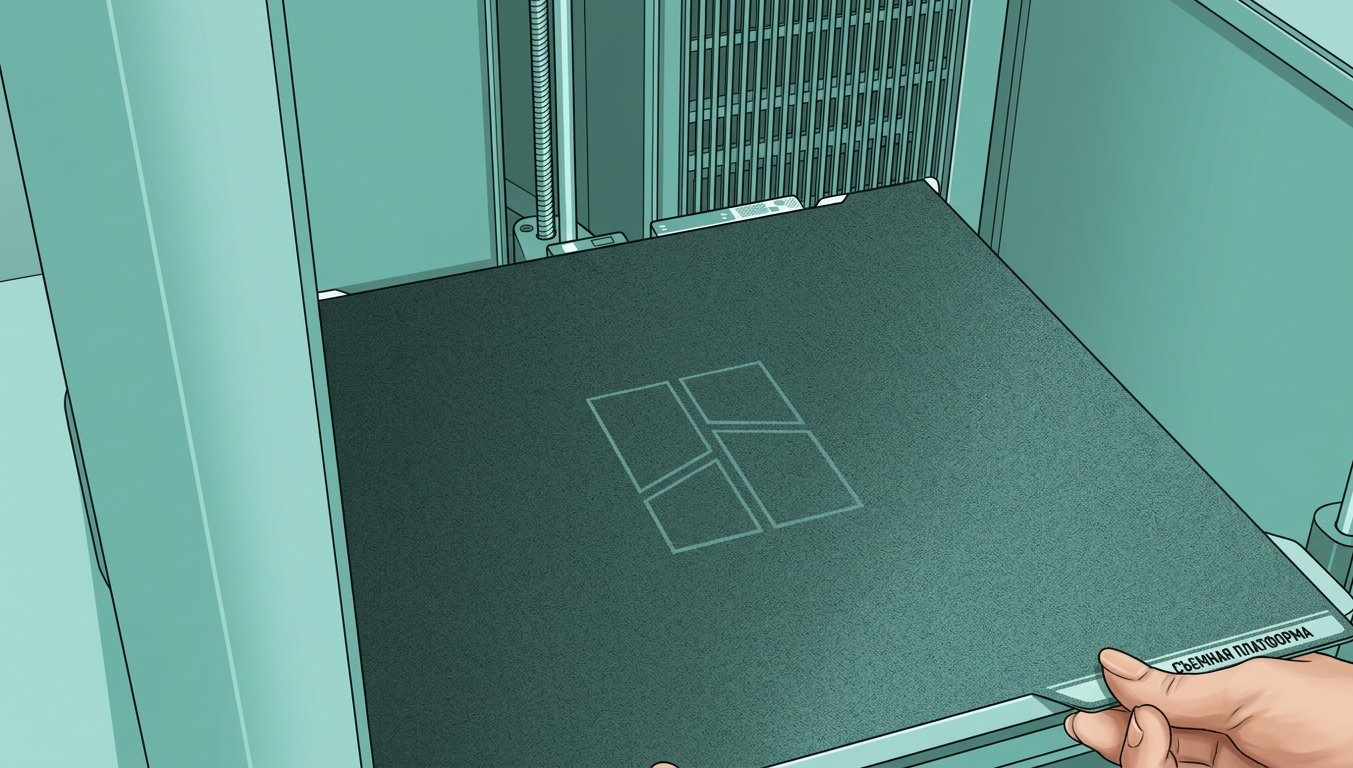

• После завершения настройки снимите печатную платформу;

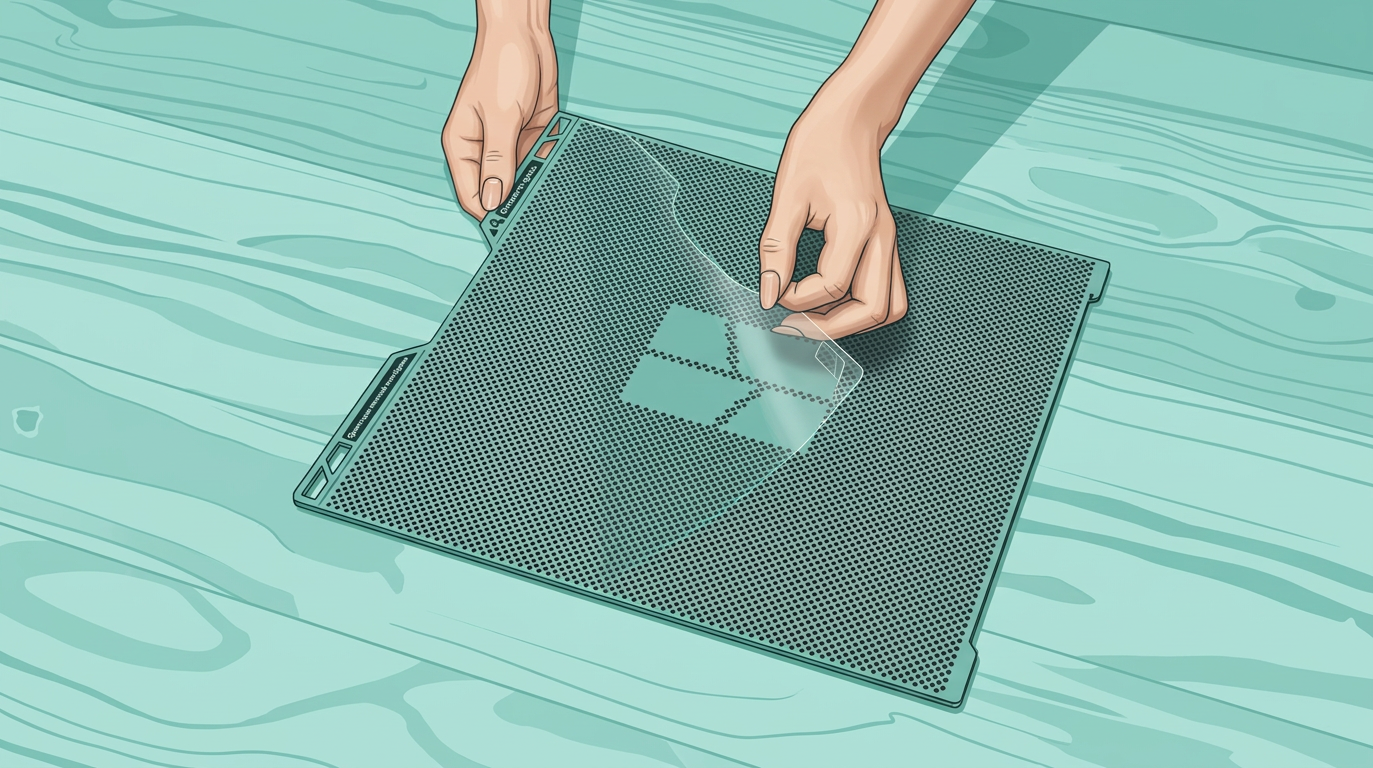

• Снимите защитную пленку с энкодера камеры.

Примечание: Не выбрасывайте снятую плёнку. После завершения калибровки вы можете снова прикрепить плёнку, чтобы предотвратить загрязнение узора визуального энкодера.

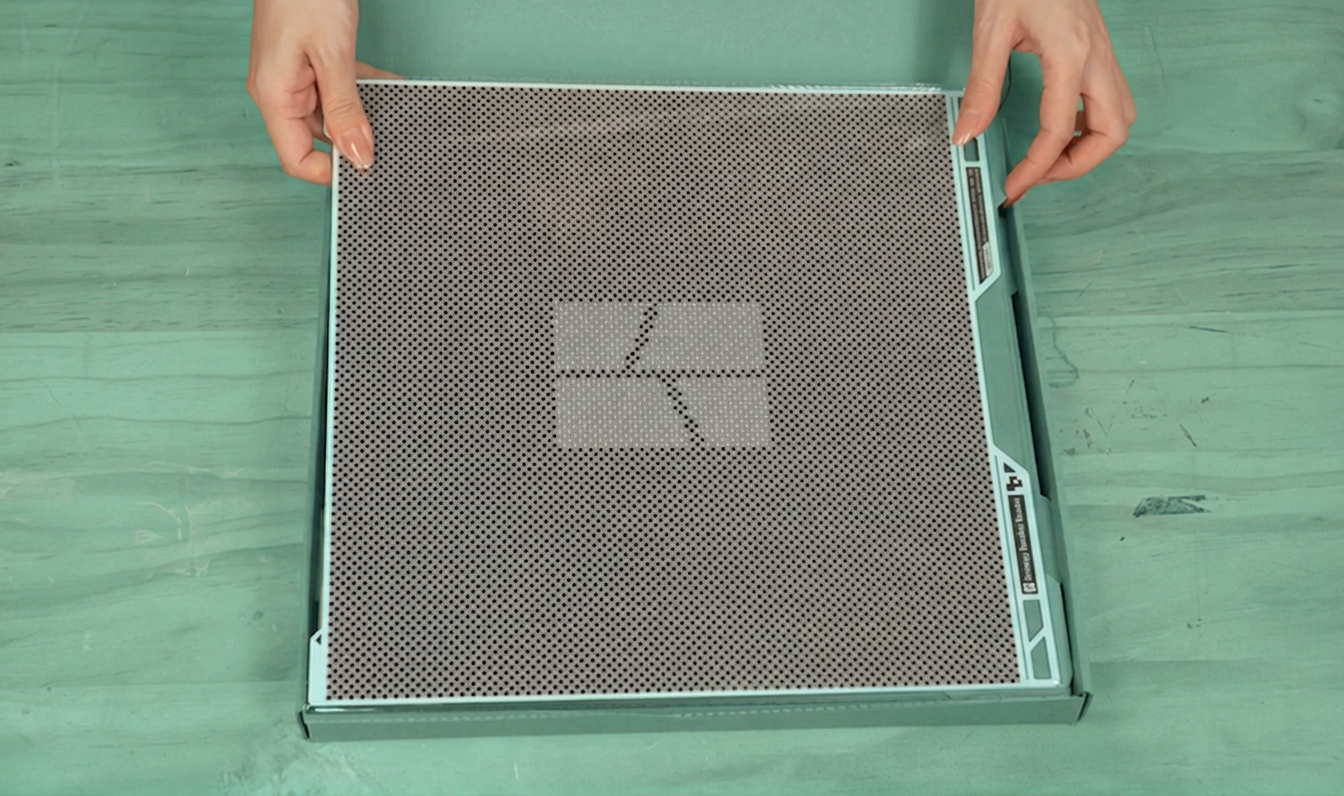

• Поместите визуальный энкодер на нагреваемую платформу, убедившись, что края совпадают с позиционирующими выступами;

• На экране нажмите Настройки > Калибровка > Калибровка точности движения для выполнения калибровки точности движения;

• После завершения калибровки снимите визуальный энкодер;

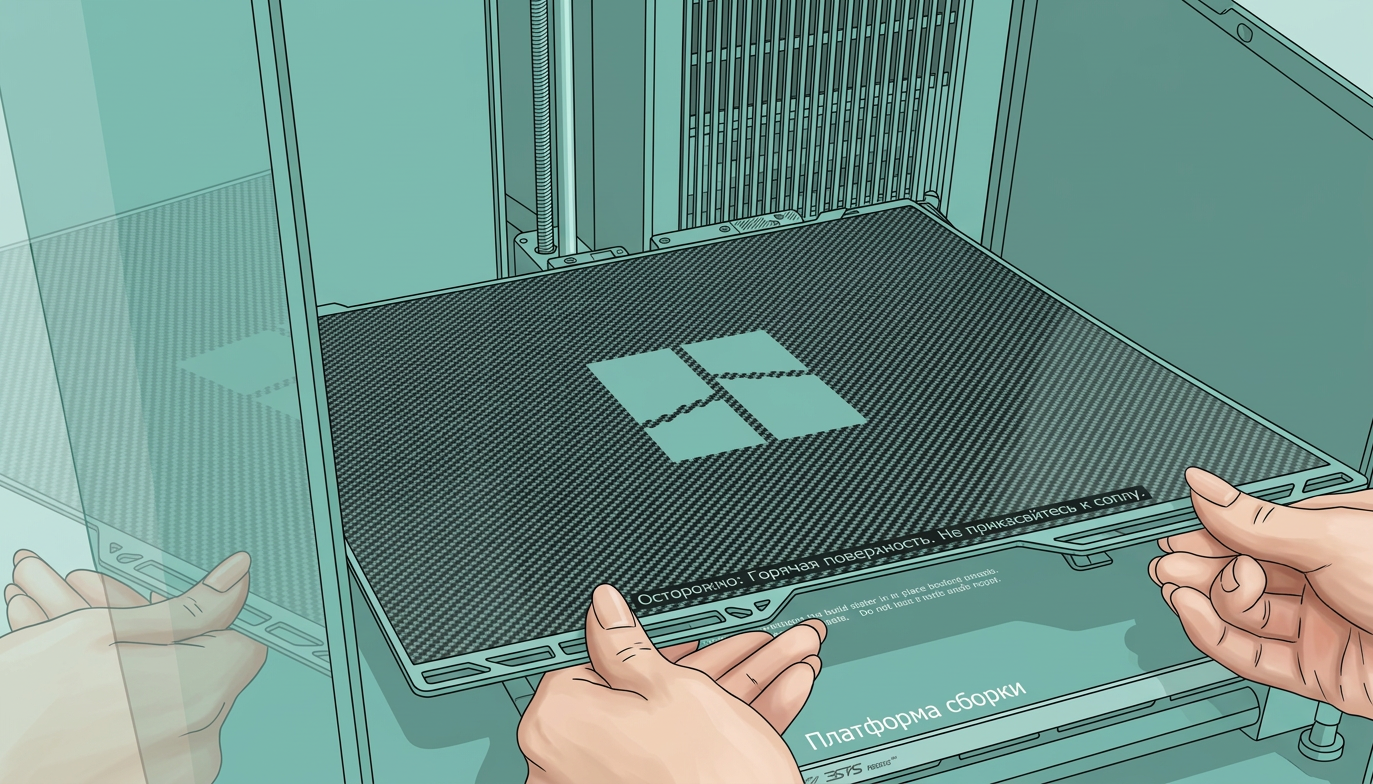

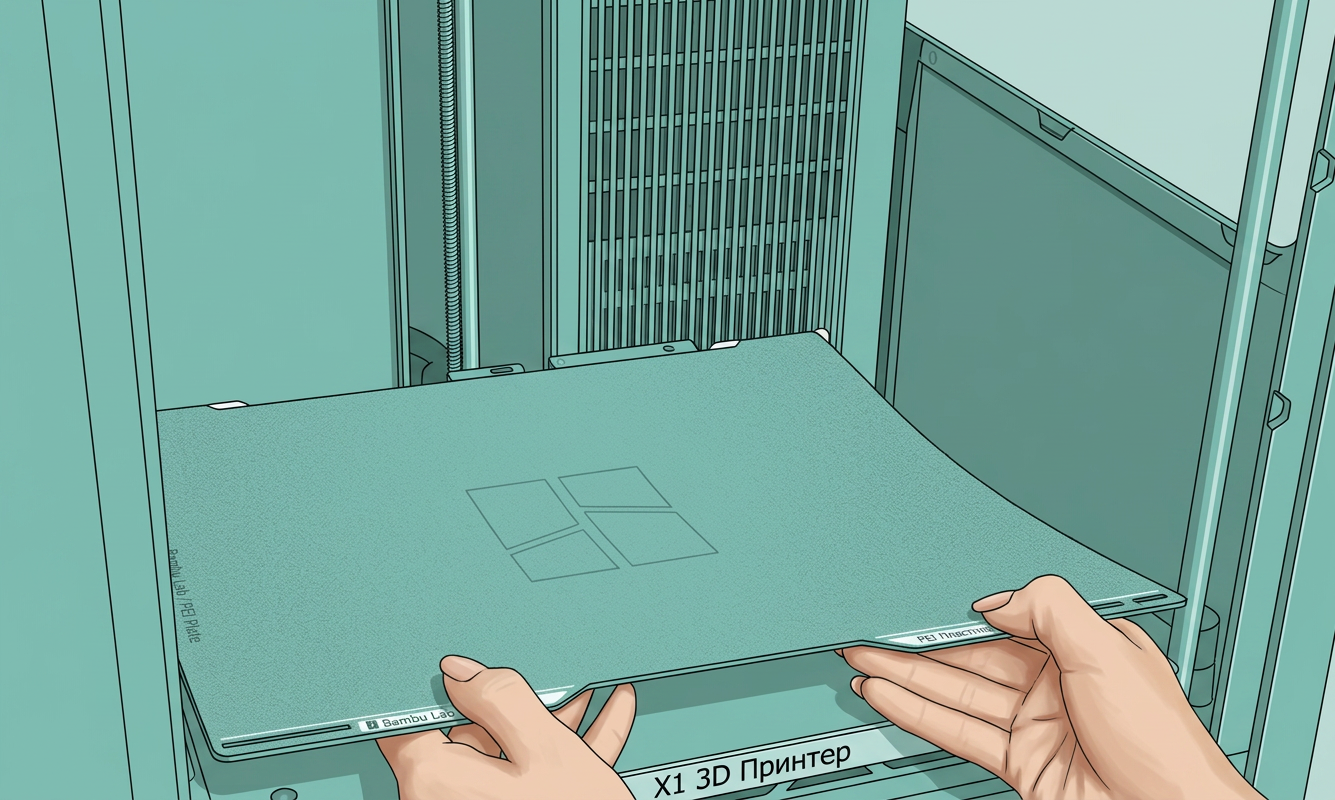

• Установите платформу для печати заново, убедившись, что края выровнены.

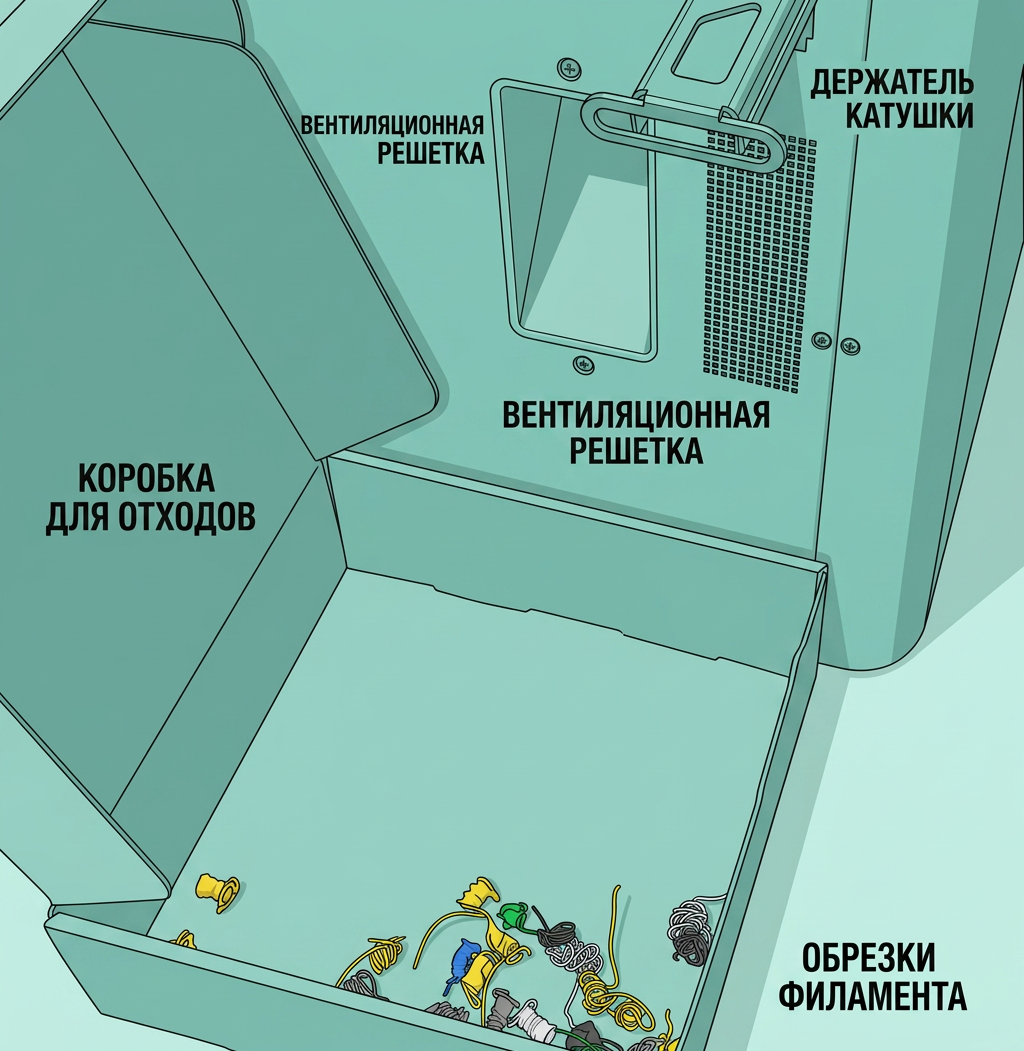

• Поставьте коробку или контейнер, чтобы поймать выбросы филамента, падающие из желоба. Маленькая коробка, в которой поставляется филамент, — отличное решение для этого, пока не будет установлено лучшее альтернативное решение. Обязательно поместите контейнер под прямоугольным отверстием желоба для очистки в задней части принтера (пример на P1S показан ниже).

Более постоянное решение может быть напечатано позже путём поиска контейнера для очистки H2D на MakerWorld.
