Обзор
🔎 Найдите комплект H2D TPU Feed Assist Kit в магазине Bambu Lab.
Модуль помощи подаче TPU (TPU Feed Assist Module) — это улучшенный компонент, предназначенный для гибкого филамента.
Этот комплект предоставляет основные компоненты экструдера, главную плату управления и различные разъемы, которые необходимо собрать, напечатав корпус и раму самостоятельно.
-
Повышенная надежность: Он предотвращает запутывание или обрыв гибкого филамента, делая вашу печать TPU гораздо более успешной.
-
Упрощенная загрузка: Он упрощает настройку, позволяя подавать филамент напрямую через специальный порт или герметичный сушильный бокс.
Часто задаваемые вопросы: Модуль помощи подаче TPU (Нажмите здесь, чтобы просмотреть)
1. Можно ли подключить модуль помощи подаче TPU к левому хотенду для использования?
Да. Однако при подключении модуля помощи подаче TPU к левому хотенду поддерживается только однофиламентная печать, и смешанная печать двумя хотендами недоступна. Это связано с тем, что левый хотенд должен подниматься и опускаться при многофиламентной печати, что может привести к засорению филамента TPU.
2. При подключении модуля помощи к правому хотенду, может ли левый хотенд печатать филаменты поддержки?
Да. Левый хотенд может печатать жесткие филаменты поддержки, не влияя на печать гибким филаментом правого хотенда.
3. Необходимо ли обновлять прошивку принтера до определенной версии для использования этого модуля?
Нет. Модуль помощи питается от принтера и не имеет коммуникационного взаимодействия с принтером.
4. Если AMS, подключенный к принтеру, не имеет дополнительных интерфейсов, можно ли подключить модуль помощи к 6PIN интерфейсу на AMS?
Да. В комплект входит адаптер с 6PIN на 4PIN, и модуль помощи может питаться от 6PIN интерфейса AMS через этот адаптер.
5. Какая самая мягкая модель филамента TPU поддерживается модулем помощи подаче TPU?
85A. Использование филамента TPU с меньшей твердостью может вызвать запутывание филамента в модуле.
6. Какая самая твердая модель филамента TPU поддерживается модулем помощи подаче TPU?
95A-HF. Этот модуль оптимизирован исключительно для гибких филаментов. Не рекомендуется использовать филаменты с твердостью выше 95A-HF, иначе может произойти срезание филамента.
7. Должен ли этот модуль использоваться с хотендом TPU с высоким потоком?
Нет. Хотенд TPU с высоким потоком совместим только с принтерами серии H2D и должен быть установлен на правом хотенде. Модуль помощи подаче TPU может использоваться независимо, и эффект печати лучше при использовании с хотендом с высоким потоком.
Подходящие модели
Bambu Lab H2S/H2D/H2D Pro/H2C、X1/X1C/X1E/X2D、P1P/P1S/P2S
Примечания:
1. При подключении левого хотенда H2D к модулю помощи подаче TPU многоцветная или многофиламентная печать не поддерживается (левый и правый хотенды не могут использоваться одновременно). Это связано с тем, что подъемное движение левого хотенда повлияет на стабильность подачи модуля помощи, что в свою очередь приведет к засорению экструдера.
2. Модуль помощи подаче TPU должен использоваться с внешним держателем катушки и не поддерживает функцию автоматической загрузки и выгрузки AMS. Он поддерживает только ручную подачу через специальный выход филамента TPU AMS HT.
3. Если во время использования возникнет какая-либо аномалия или неисправность, пожалуйста, обратитесь к документу по устранению неполадок: Модуль помощи подаче TPU — Типовые шаги по устранению неполадок.
Подготовка

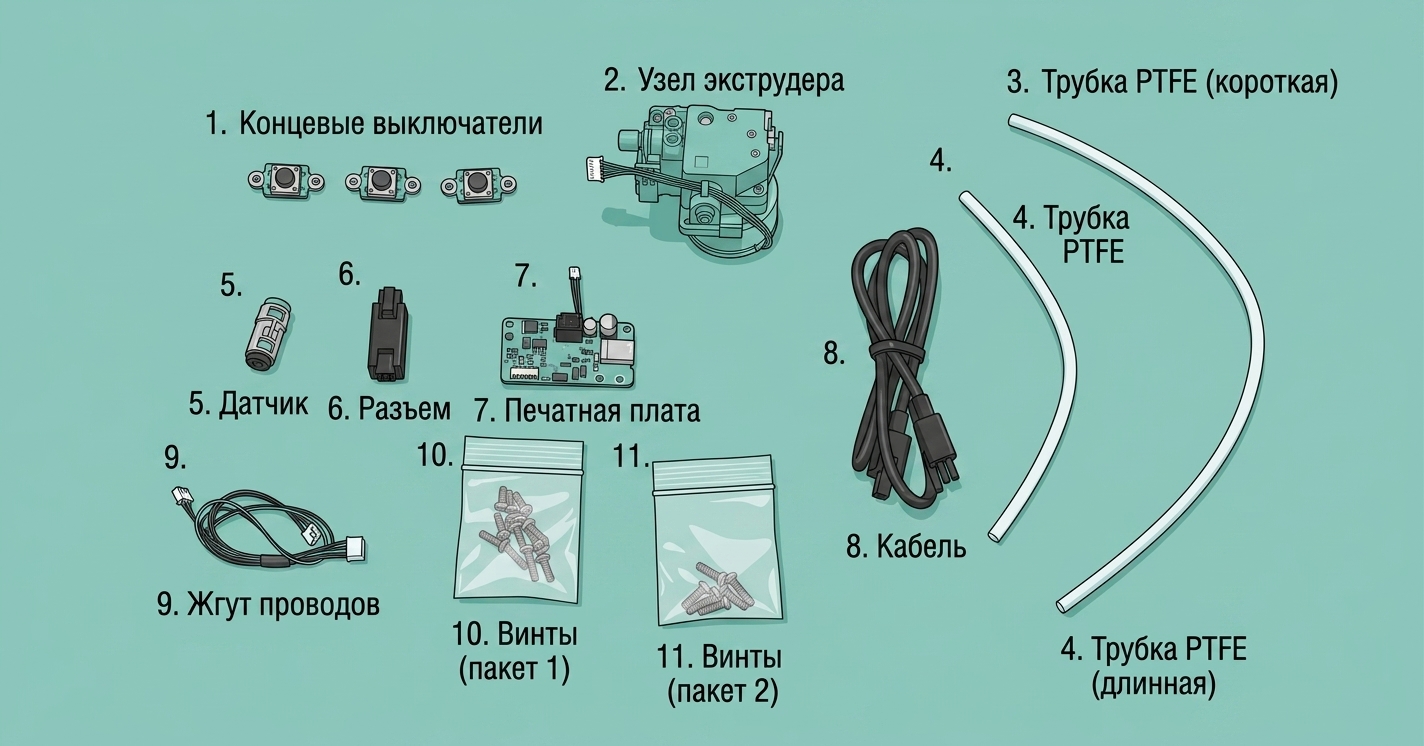

Список оборудования
| № | Наименование | № | Наименование |
|---|---|---|---|
| 1 | Плата переключателя кнопок ( x 3 ) | 2 | Компоненты экструдера |
| 3 | [ 160 мм ] ПТФЭ трубка | 4 | [ 275 мм ] ПТФЭ трубка |
| 5 | Переходник для одиночной ПТФЭ трубки | 6 | Переходник с 4 PIN на 6 PIN |
| 7 | Главная плата | 8 | Кабель 4 PIN |
| 9 | Кабель 1-в-4 | 10 | Винты BT2.6x8 |
| 11 | Винты BT3x10 + ST3x12 |

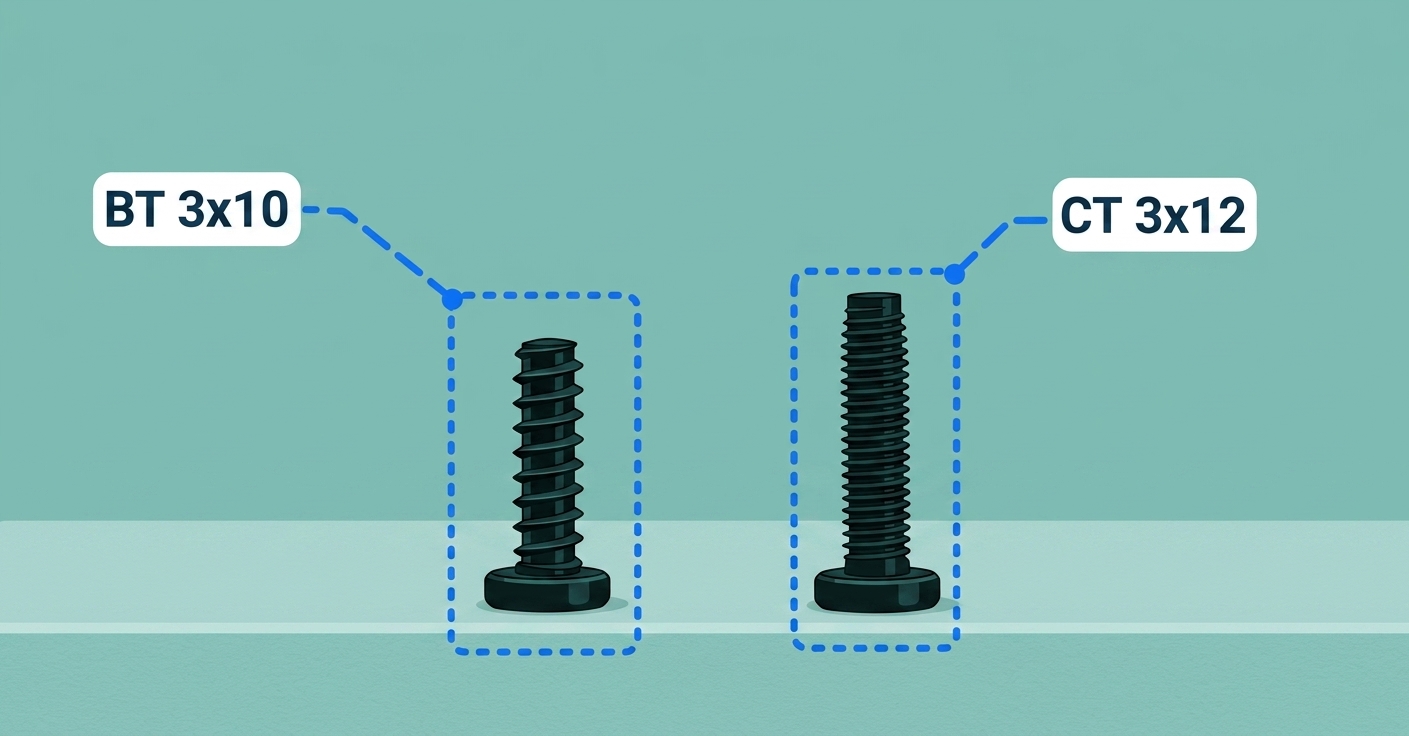

Винты BT3x10 используются для крепления верхней рамы и главной платы, а винты ST3x12 — для фиксации кронштейна модуля помощи.
Список напечатанных деталей
Используйте темный цвет для основного блока питания и белый цвет для световодной колонки ( Деталь № 4 на изображении ниже ), чтобы обеспечить лучшую проходимость света для светодиодной лампы платы.
🔎 Найдите страницу загрузки модели: Корпус и рама модуля помощи подаче TPU
| № | Наименование | № | Наименование |
|---|---|---|---|
| 1 | Кронштейн модуля помощи | 2 | Нижняя рама |
| 3 | Задняя крышка | 4 | Световодная колонка |
| 5 | Верхняя рама | 6 | Корпус |
| 7 | Кнопка |
ℹ️Примечание: Модель кронштейна (№ 1) отличается в зависимости от модели 3D-принтера, пожалуйста, убедитесь, что вы печатаете правильный кронштейн для вашего 3D-принтера.
Видео установки
Установка модуля помощи подаче TPU
Шаг 1. Подготовка напечатанных деталей

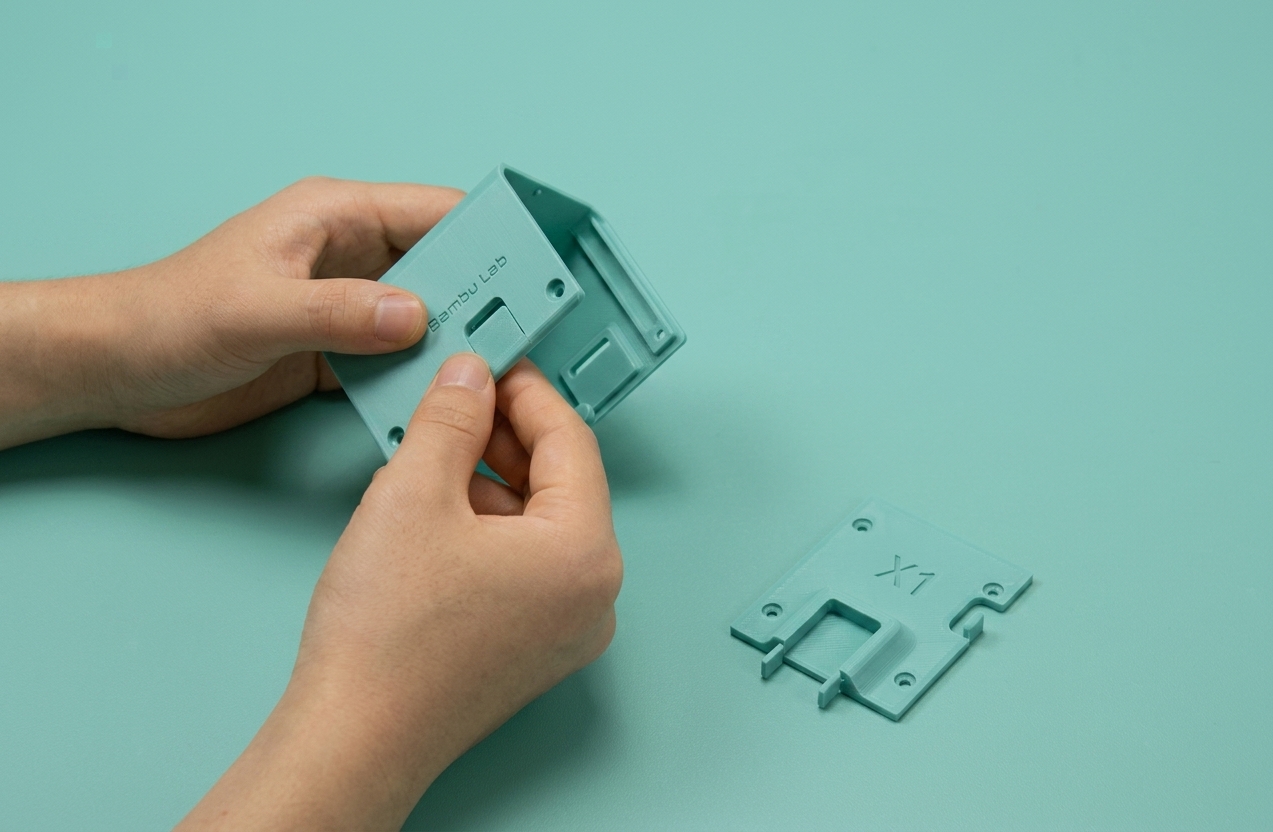

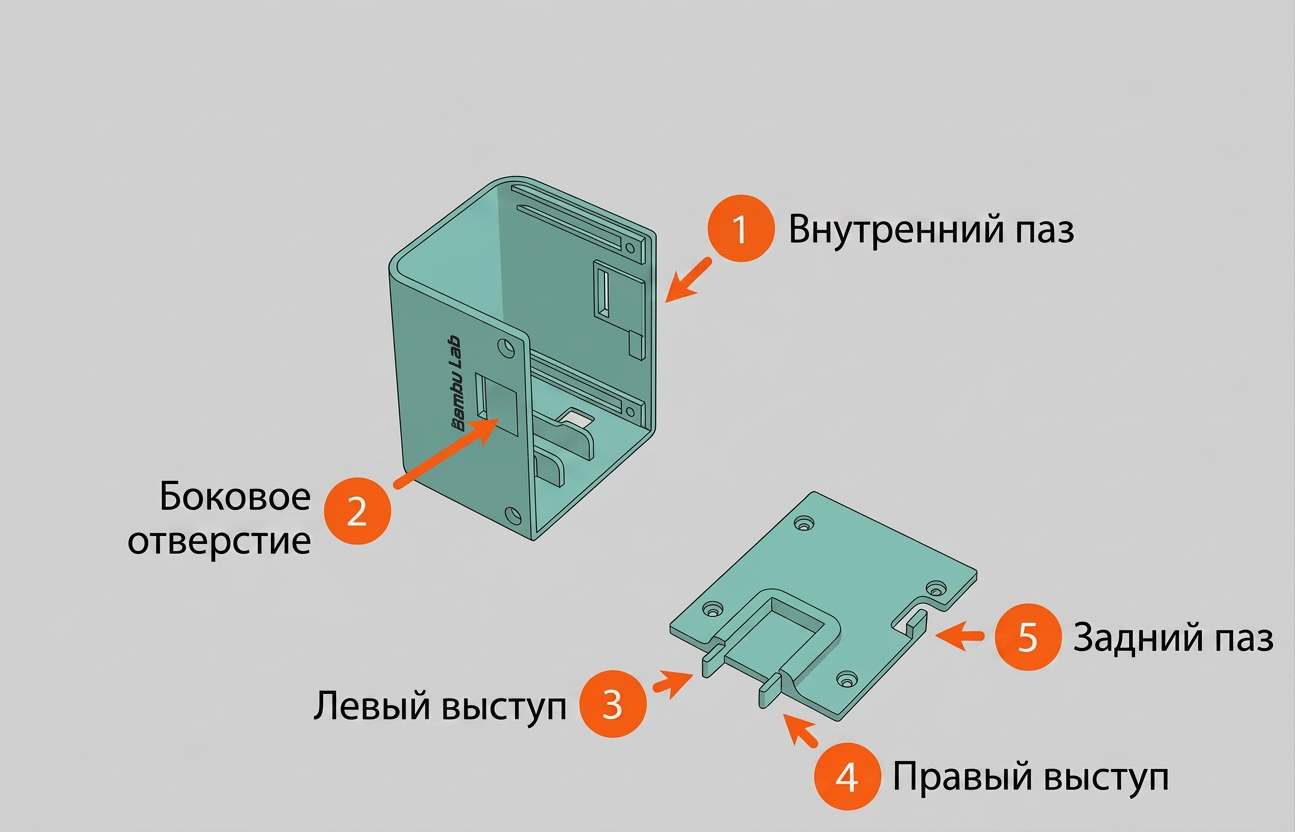

Достаньте напечатанный корпус (напечатанная деталь № 6) и заднюю крышку (напечатанная деталь № 3) и удалите опорные структуры в 5 позициях, как показано на изображении ниже.
 |
 |
Шаг 2. Вставка напечатанных кнопок
Выровняйте 3 кнопки (напечатанная деталь № 7)分别与 отверстиями для крепления кнопок на верхней раме (напечатанная деталь № 5) и аккуратно нажмите их на место.
Они должны выглядеть как изображение справа.
 |
 |
Шаг 3. Установка плат переключателей кнопок

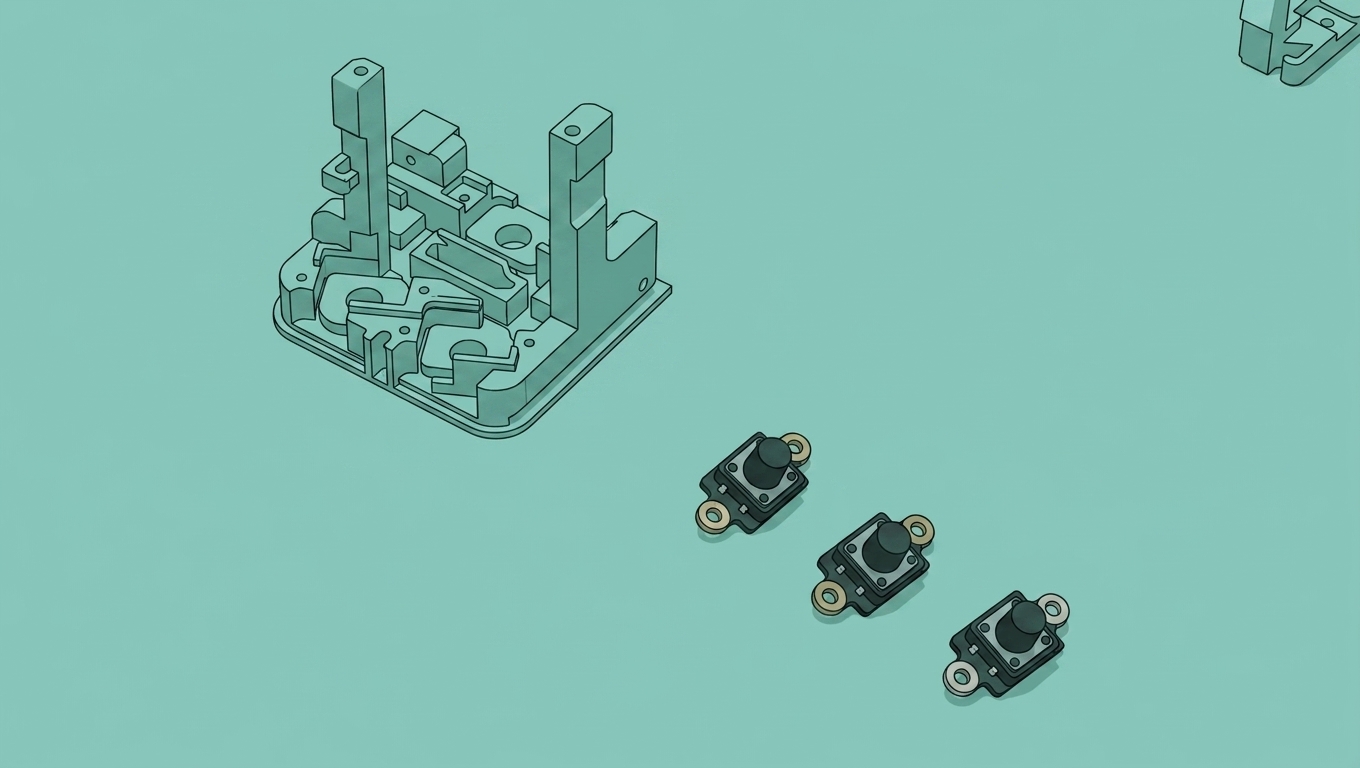

Установите 3 платы переключателей кнопок на позиции крепления плат переключателей на верхней раме.
ℹ️ Важное примечание: Убедитесь, что платы переключателей кнопок расположены, как показано.
 |
 |
Используйте шесть винтов BT2.6x8, чтобы затянуть 3 платы переключателей кнопок (по 2 винта на каждую).
⚠️Предупреждение: Не перетягивайте винты, так как вы можете повредить напечатанные детали.

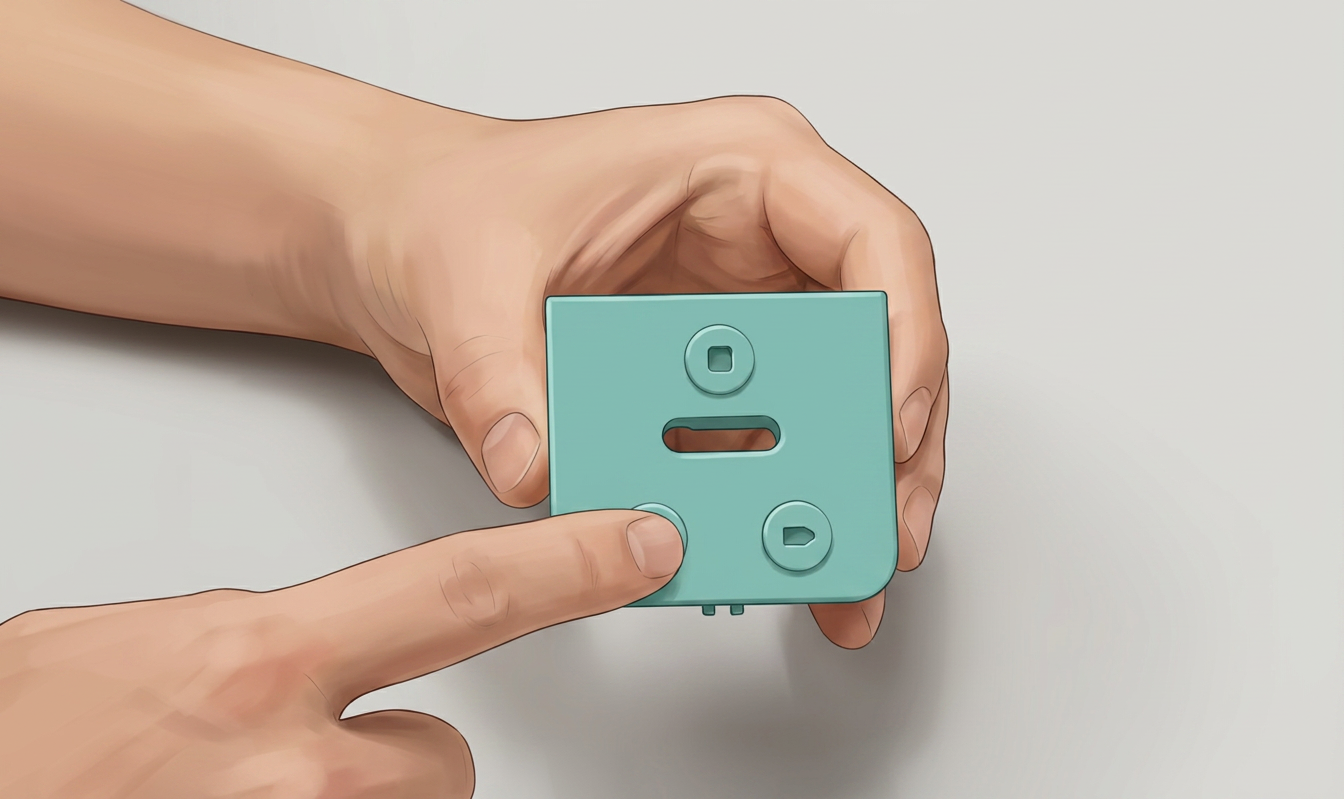

После установки нажмите на каждую кнопку пальцем, чтобы проверить,是否正常 ли она работает, они должны ощущаться пружинистыми и быстро возвращаться в исходное положение без заеданий.
 |
 |
Шаг 4. Подключение кнопок
Достаньте кабель 1-в-4 и подключите один конец кабеля к интерфейсу 3 плат переключателей кнопок в порядке цветов, показанном на рисунке ниже.
⚠️Предупреждение: Последовательность кабеля должна соответствовать цветовой схеме, неправильное подключение приведет к аномальному включению и выключению модуля, а также к отказу клавиш.
Шаг 5. Установка блока экструдера
Выровняйте предварительно собранный блок экструдера с позицией крепления экструдера на верхней раме и аккуратно вставьте его, чтобы убедиться, что экструдер идеально выровнен с позиционированием, отмеченным ниже.
 |
 |
Шаг 6. Прокладка кабелей

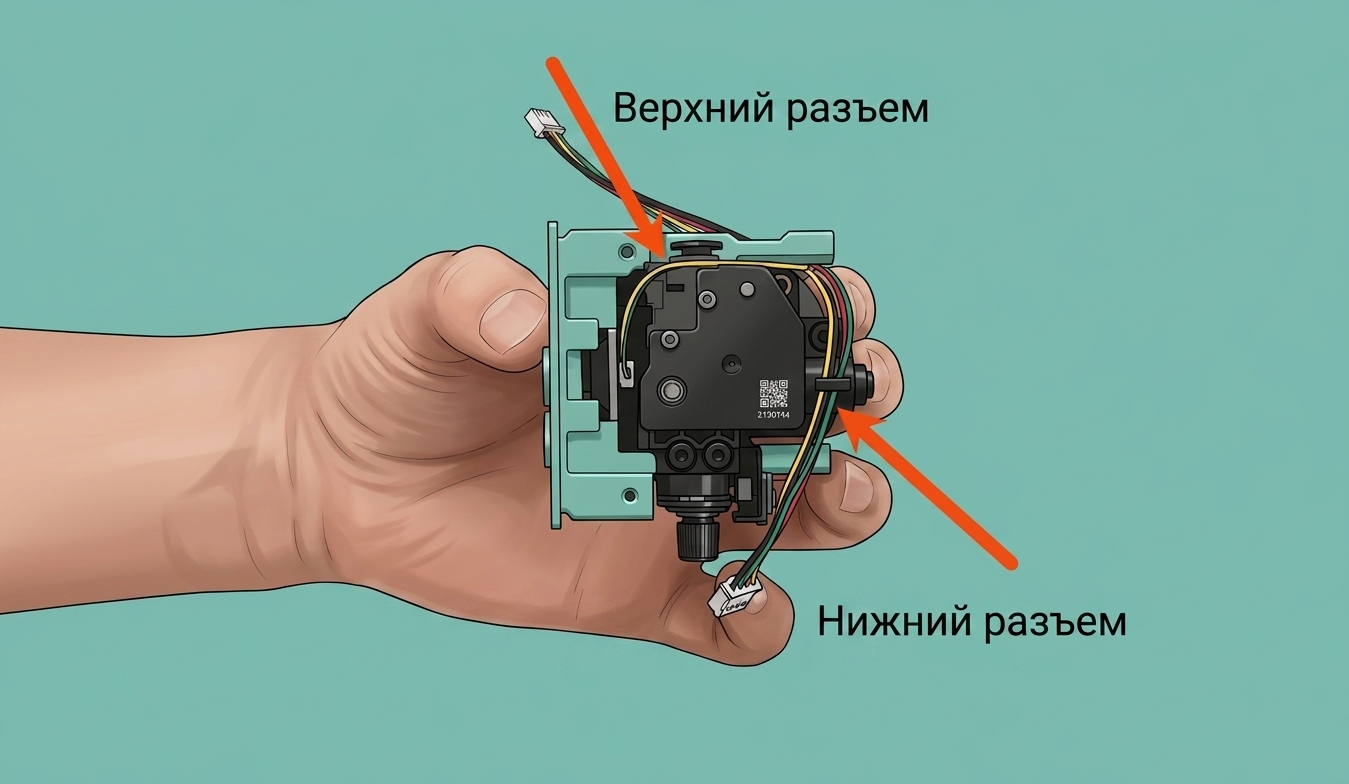

Начните организовывать кабели и защелкните кабели переключателей кнопок и кабели двигателя в зажим для управления кабелями верхней рамы по одному, чтобы избежать их зажатия корпусом в дальнейшем.

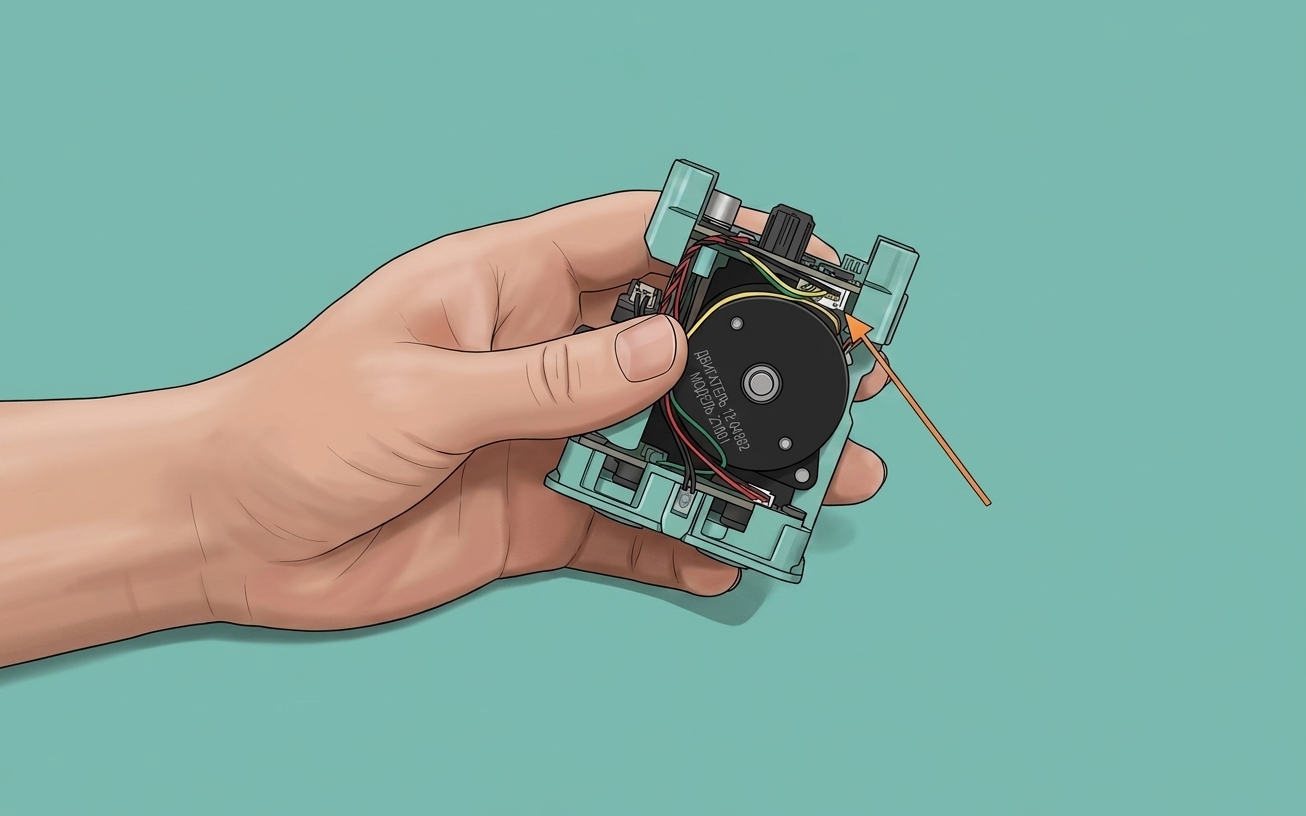

Найдите черный провод кабеля 1-в-4 и подключите его к интерфейсу платы Холла.

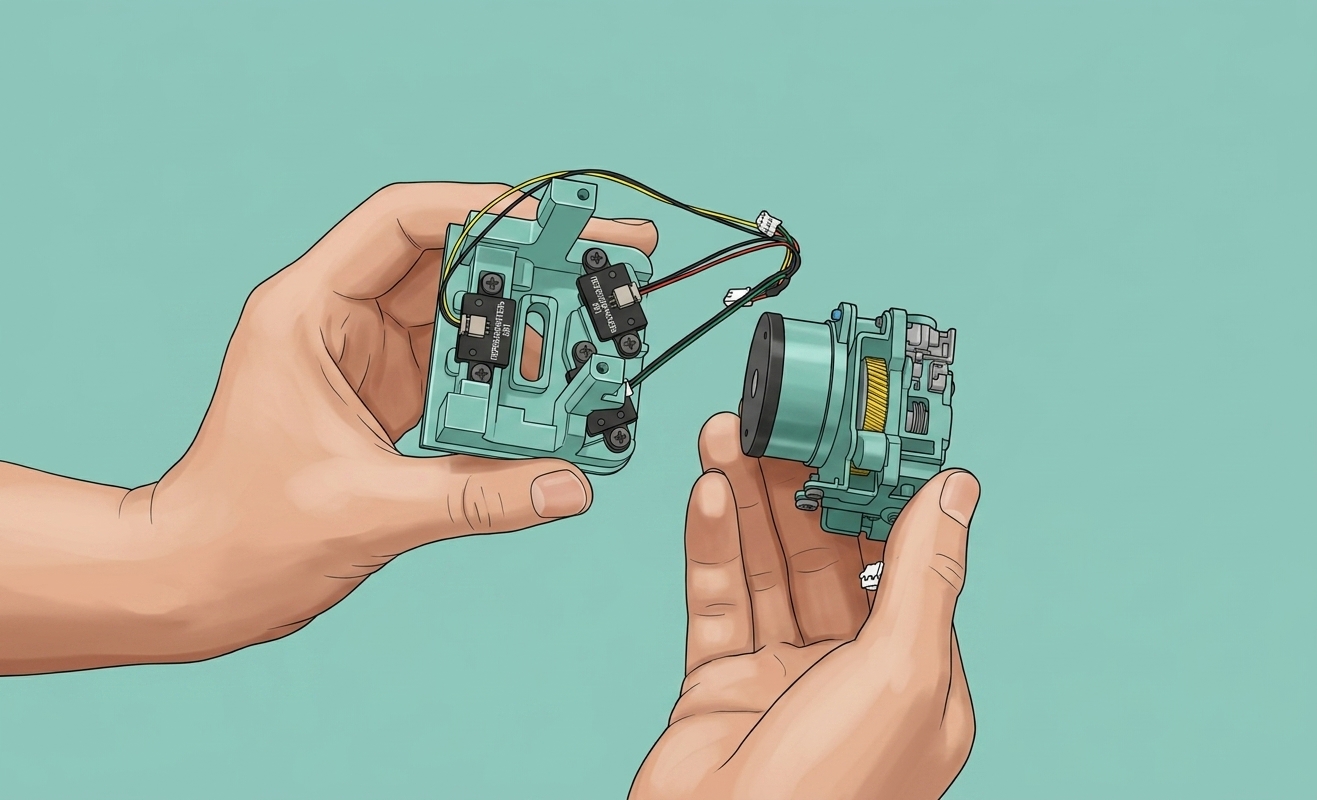

Шаг 7. Сборка верхней и нижней рам

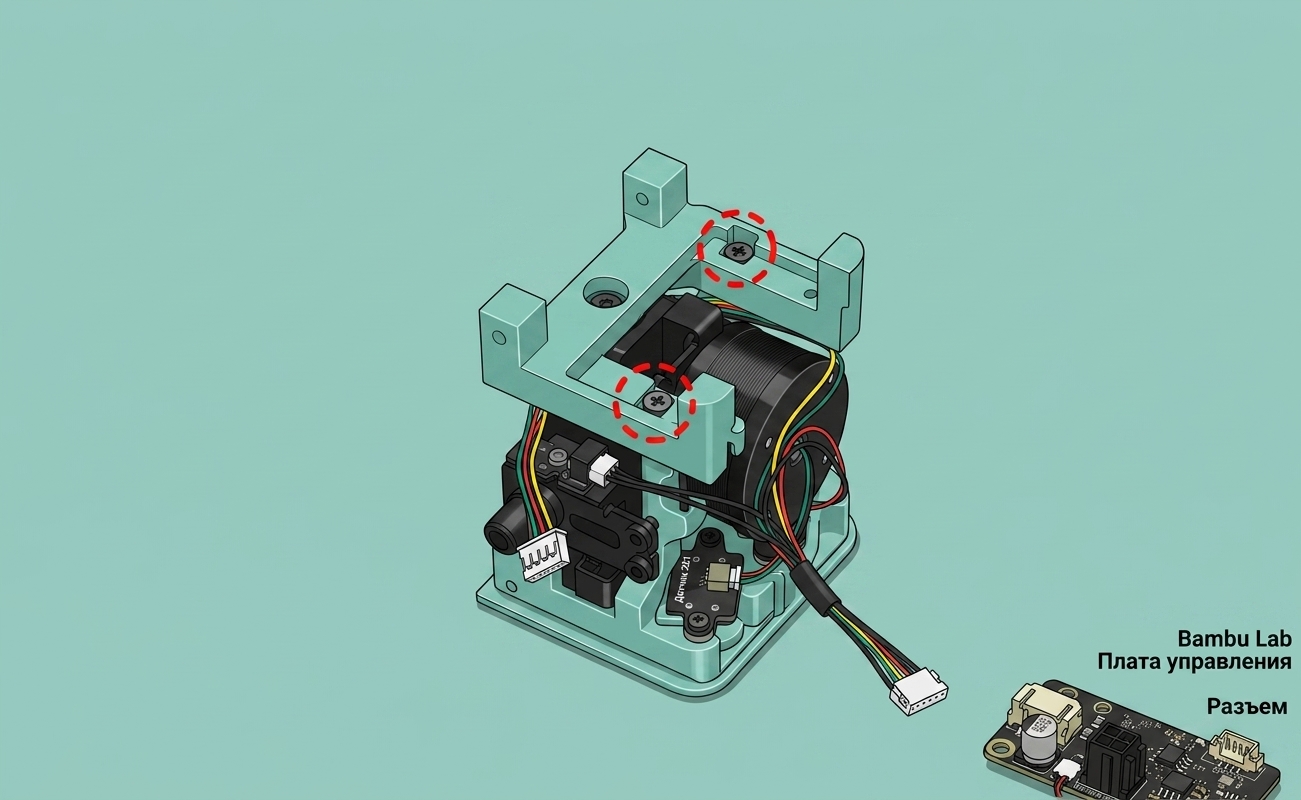

Выровняйте нижнюю раму с показанной позицией верхней рамы, затем используйте 2 винта BT3x10, чтобы зафиксировать отверстия крепления верхней и нижней рам соответственно.
 |
 |
Шаг 7. Установка главной платы управления
Снимите защитную пленку с задней стороны главной платы управления и выровняйте главную плату управления с позицией крепления нижней рамы, используя винты BT3x10, закрепите главную плату управления на нижней раме.
 |
 |

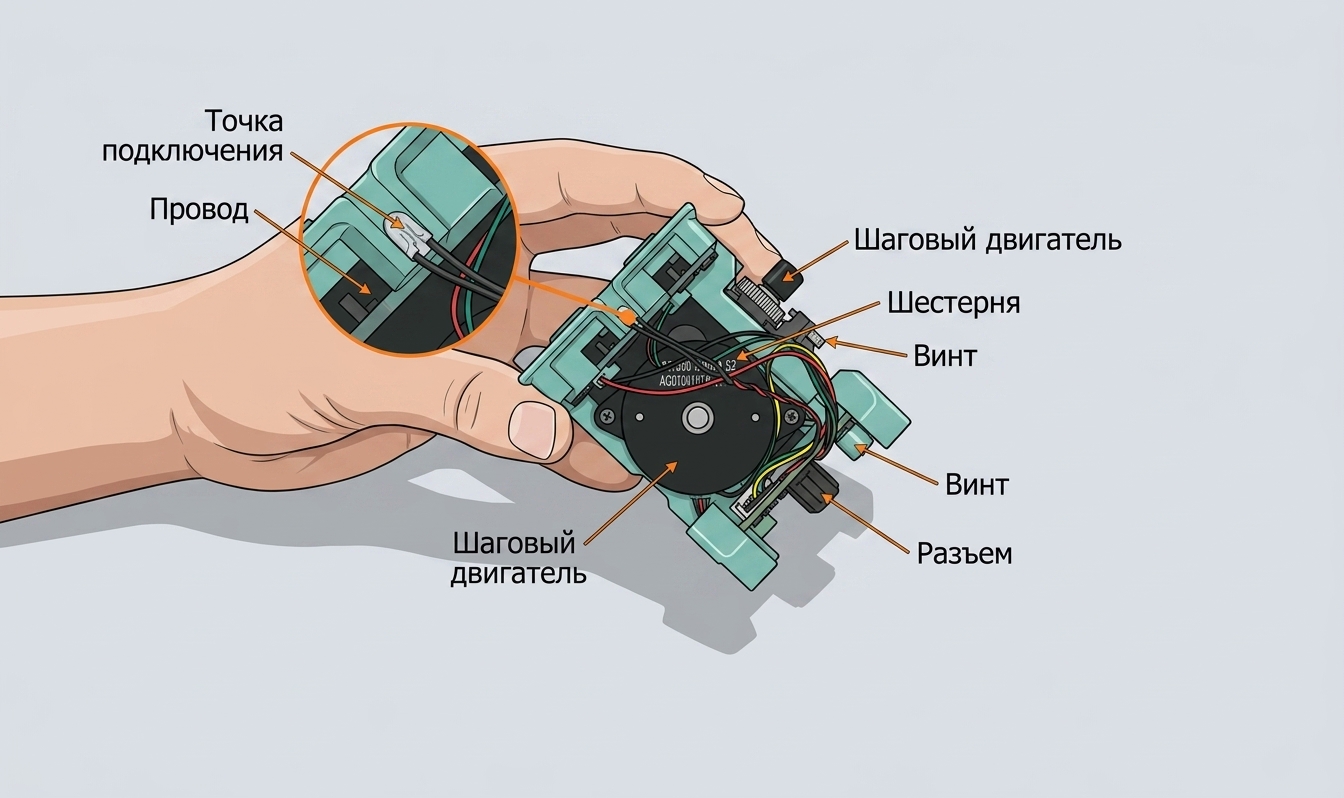

Шаг 8. Подключение двигателя экструдера
Вставьте кабель двигателя блока экструдера в соответствующий интерфейс двигателя на главной плате управления, чтобы убедиться, что разъем плотно вставлен и не ослаблен.
Шаг 9. Установка светодиодной лампы

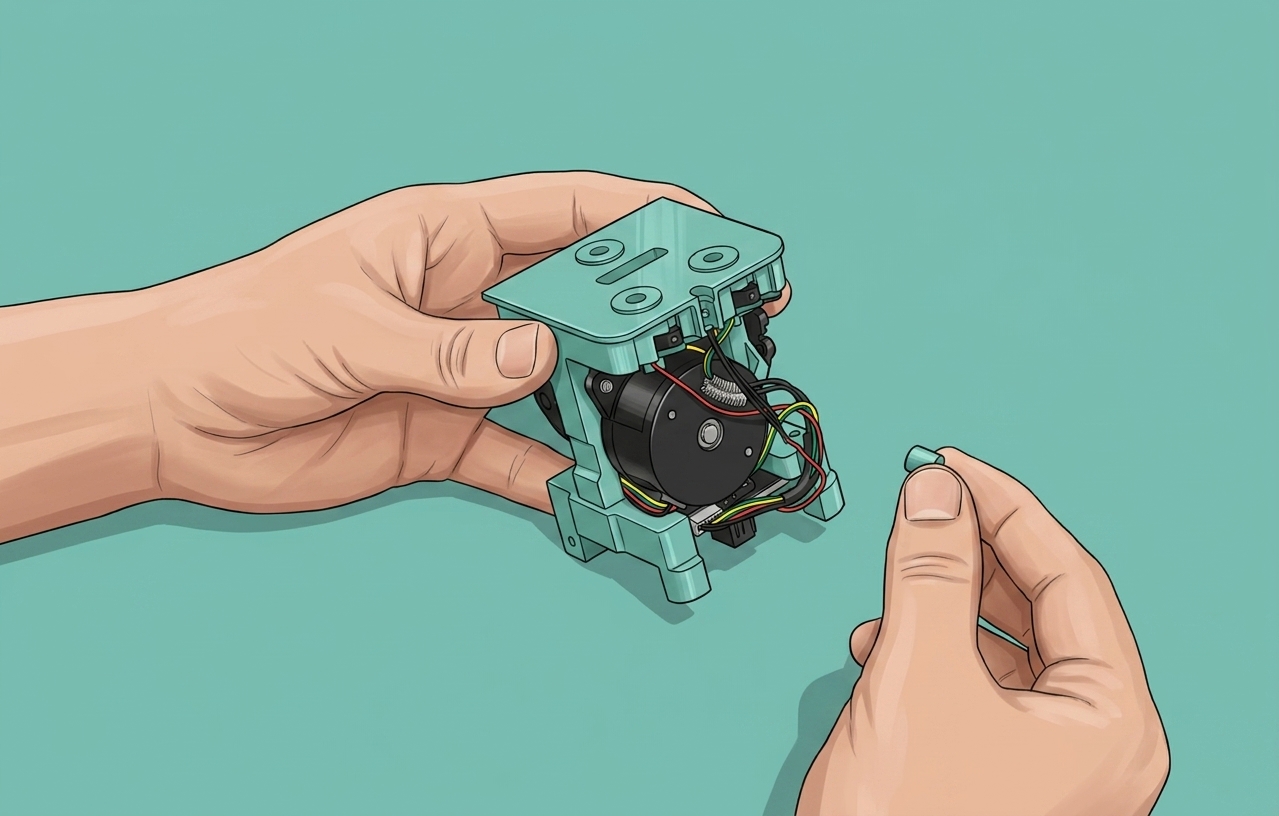

Установите светодиодную лампу в нижнюю позицию, а белую световодную колонку (напечатанная деталь № 4) в верхнюю часть, чтобы обеспечить плотное прилегание.
 |
 |
Шаг 10. Укладка кабелей
Вставьте другой конец кабеля 1-в-4 в соответствующий интерфейс на главной плате управления, а затем уложите кабели в слот для прокладки кабелей.
ℹ️ Важное примечание: Не выводите жгут проводов за пределы печатной платы, чтобы избежать повреждения кабеля корпусом.
Шаг 11. Закрытие корпуса

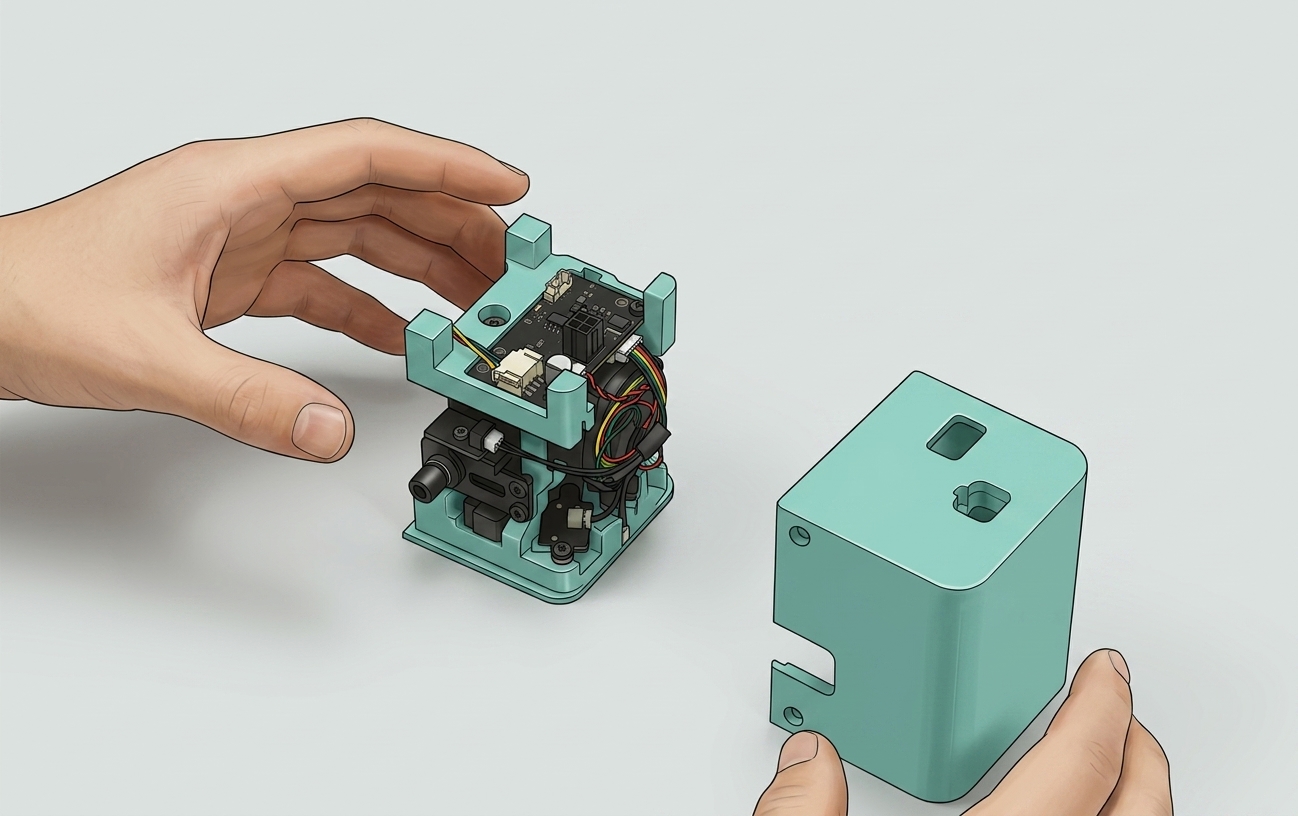

Вставьте корпус (напечатанная деталь № 6) в собранный блок питания, чтобы убедиться, что корпус плотно прилегает к верхней и нижней рамам.

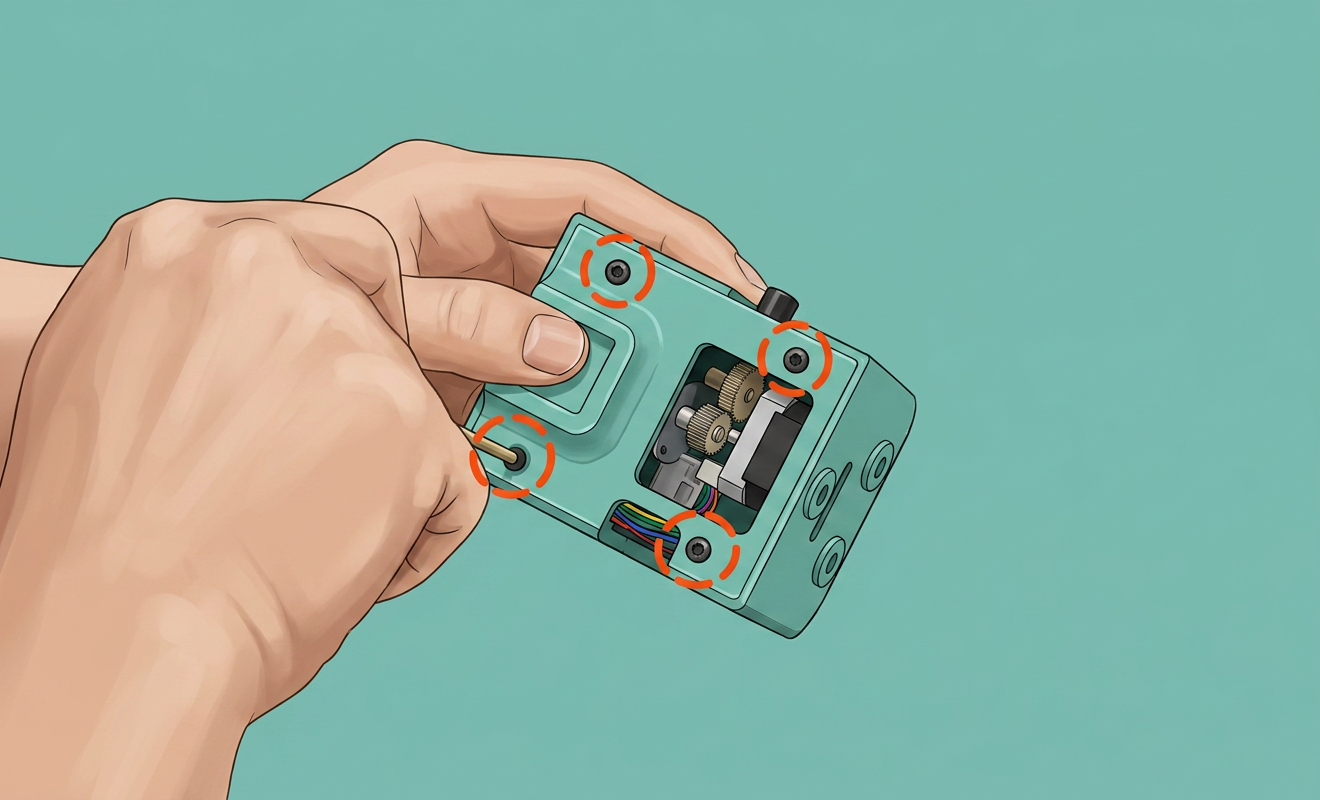

Шаг 11.1 Вставка винтов

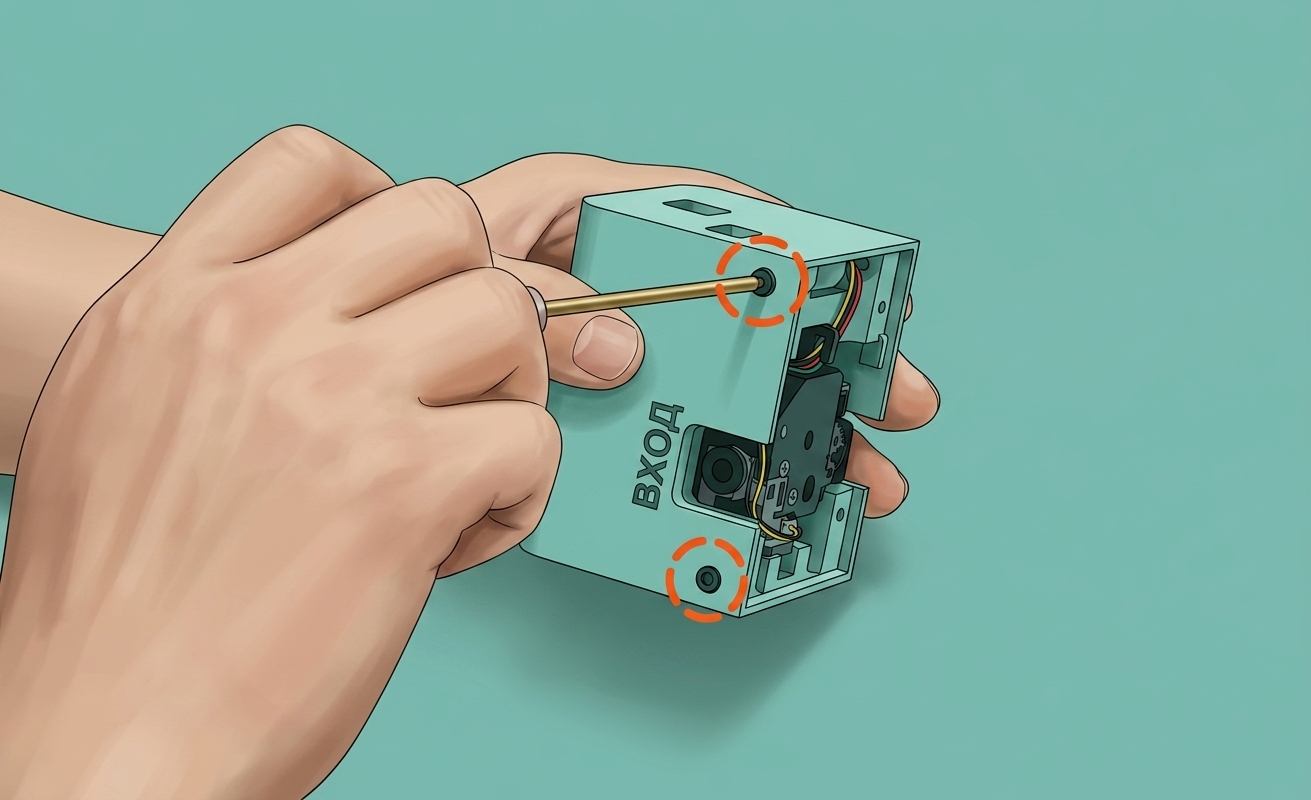

Используйте 4 винта BT2.6x8, чтобы выровнять 4 отверстия крепления корпуса и зафиксируйте их по одному.
 |
 |
Шаг 11.2 Установка крышки

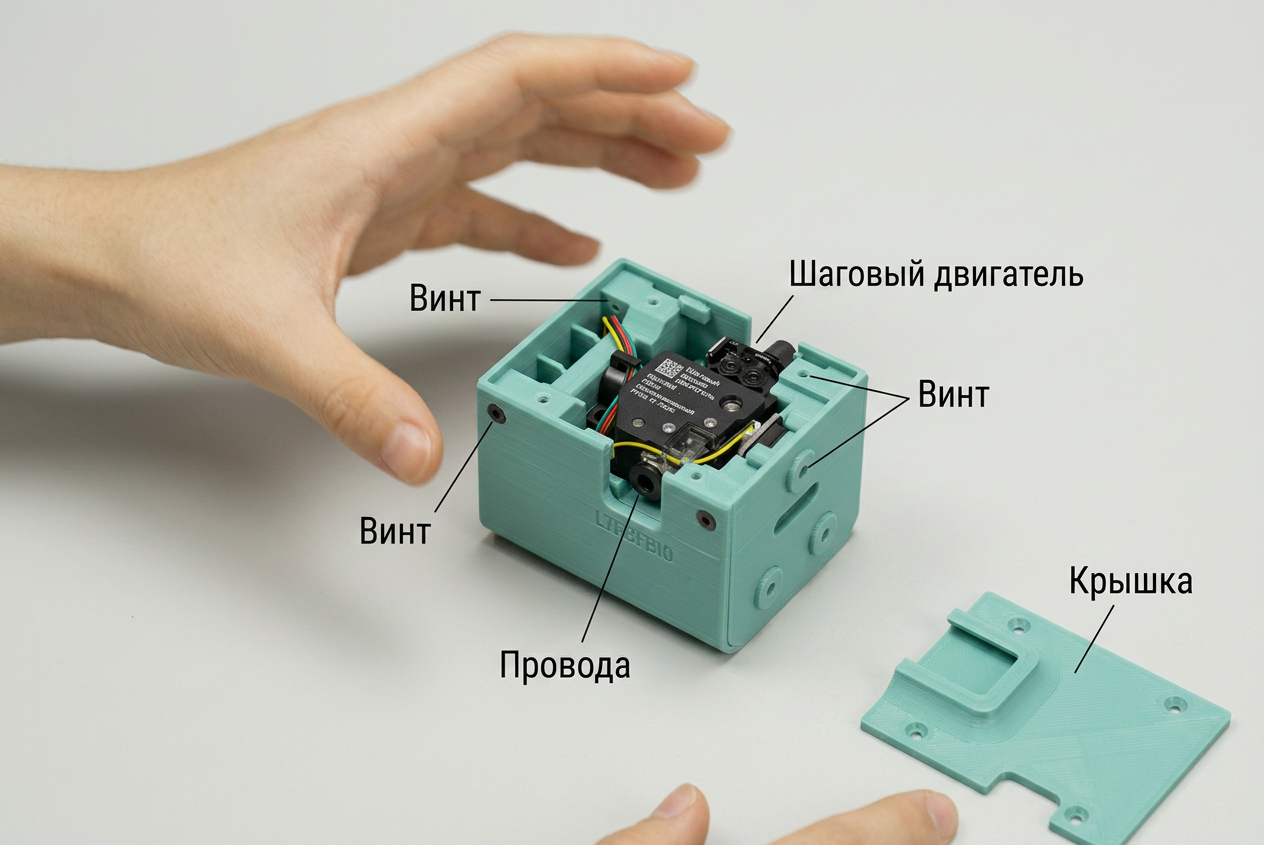

Выровняйте заднюю крышку (напечатанная деталь № 3) с позициями крепления на задней части модуля и используйте 4 винта BT2.6x8, чтобы затянуть заднюю крышку по одному.
 |
 |

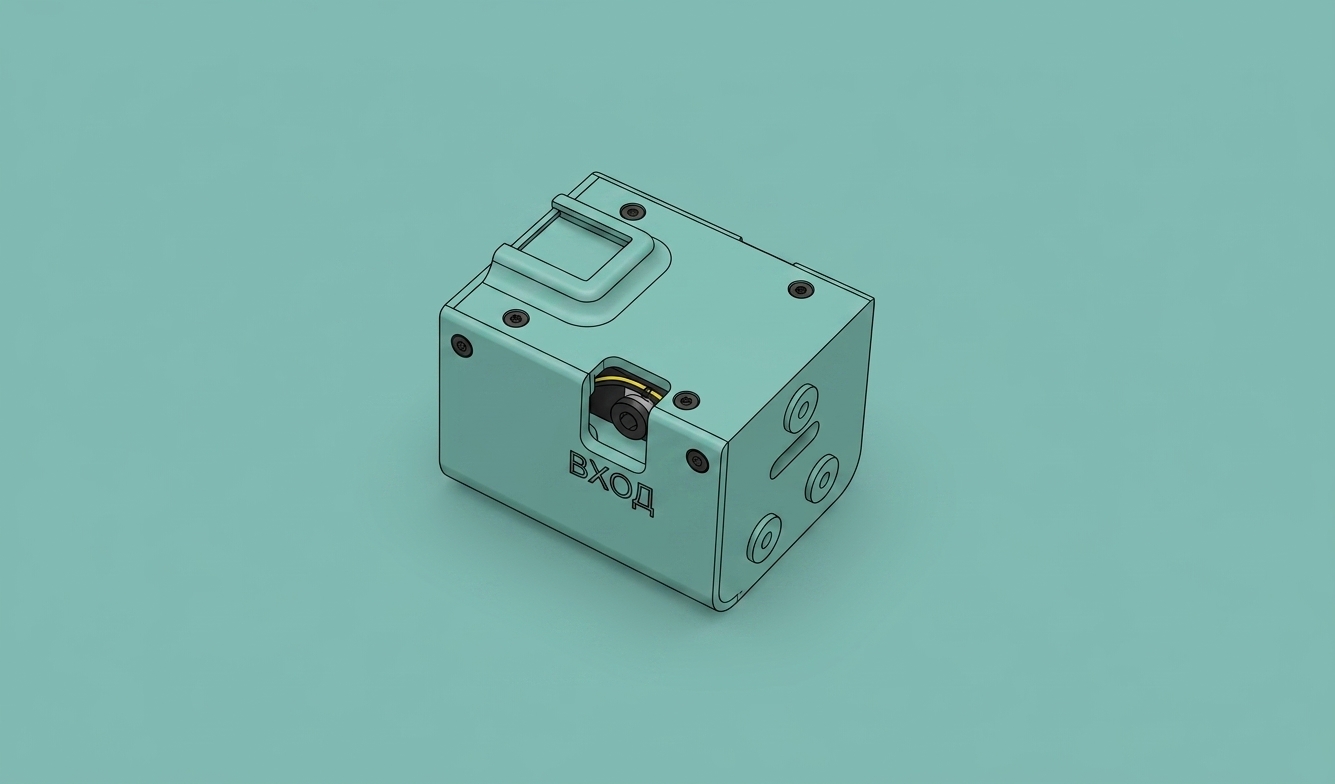

После сборки модуль помощи подаче TPU должен выглядеть как на изображении ниже.
