Комплект винтов - H2D

В этом документе перечислены спецификации винтов и места их установки для Принтера серии H2, что позволяет быстро идентифицировать типы винтов при техническом обслуживании, сборке или замене для обеспечения стабильной и надежной работы.

Список винтов и области применения

1. Винты серии M

1. M 2×2.5

Спецификация	Изображение	Применение

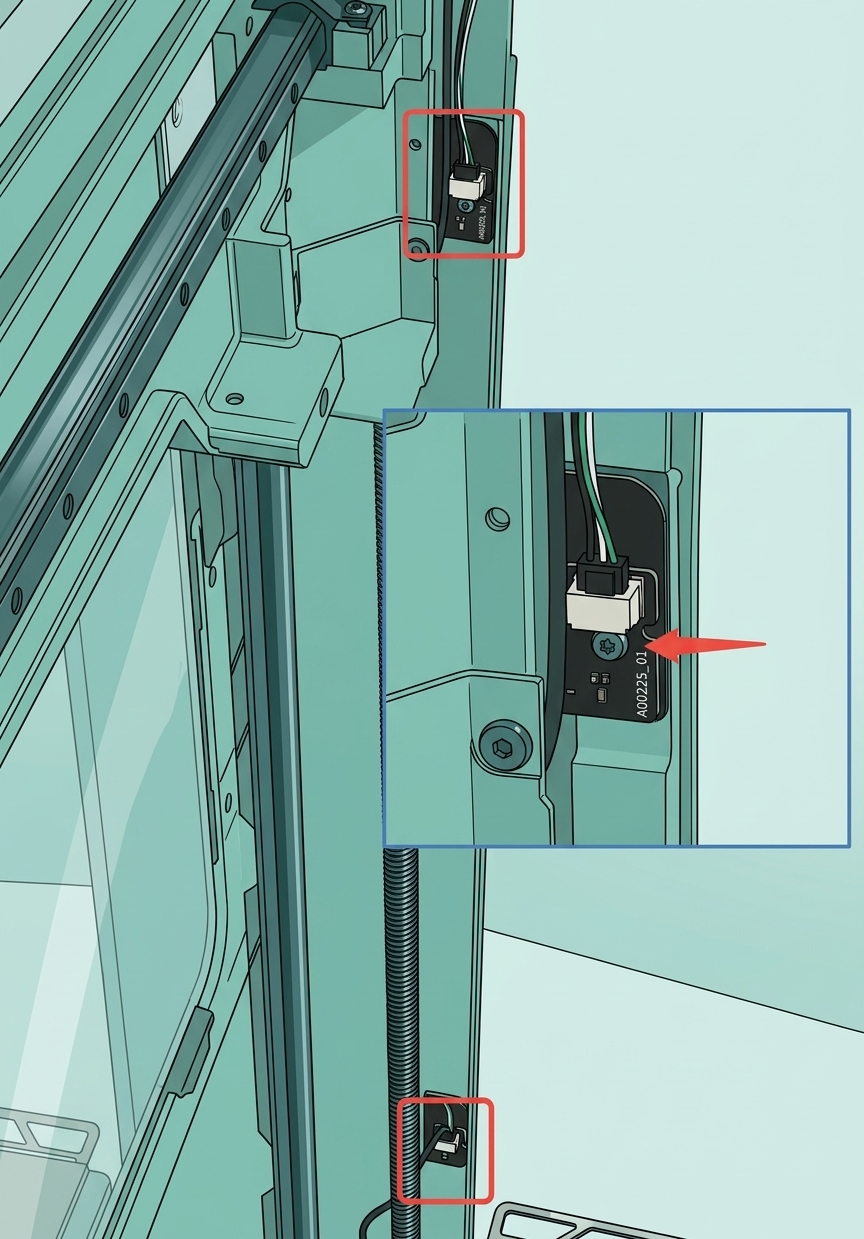

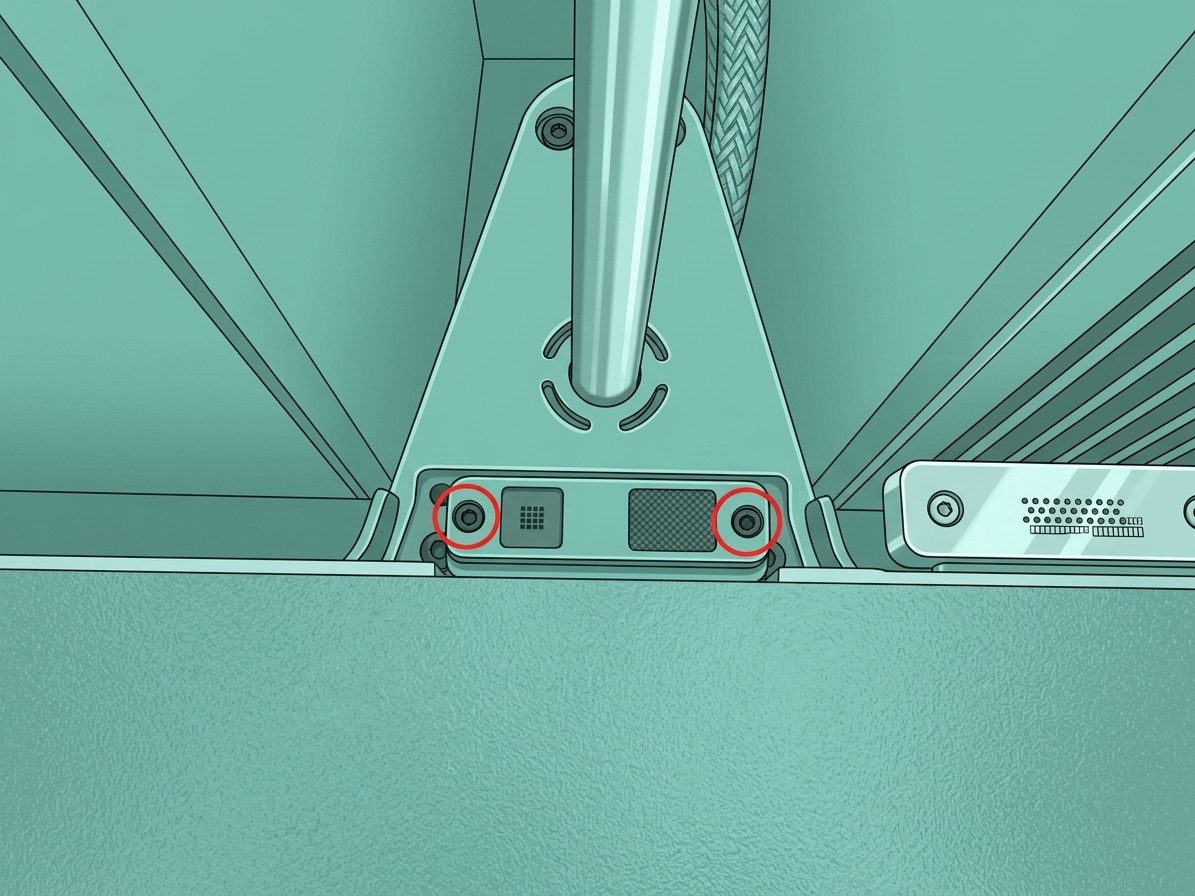

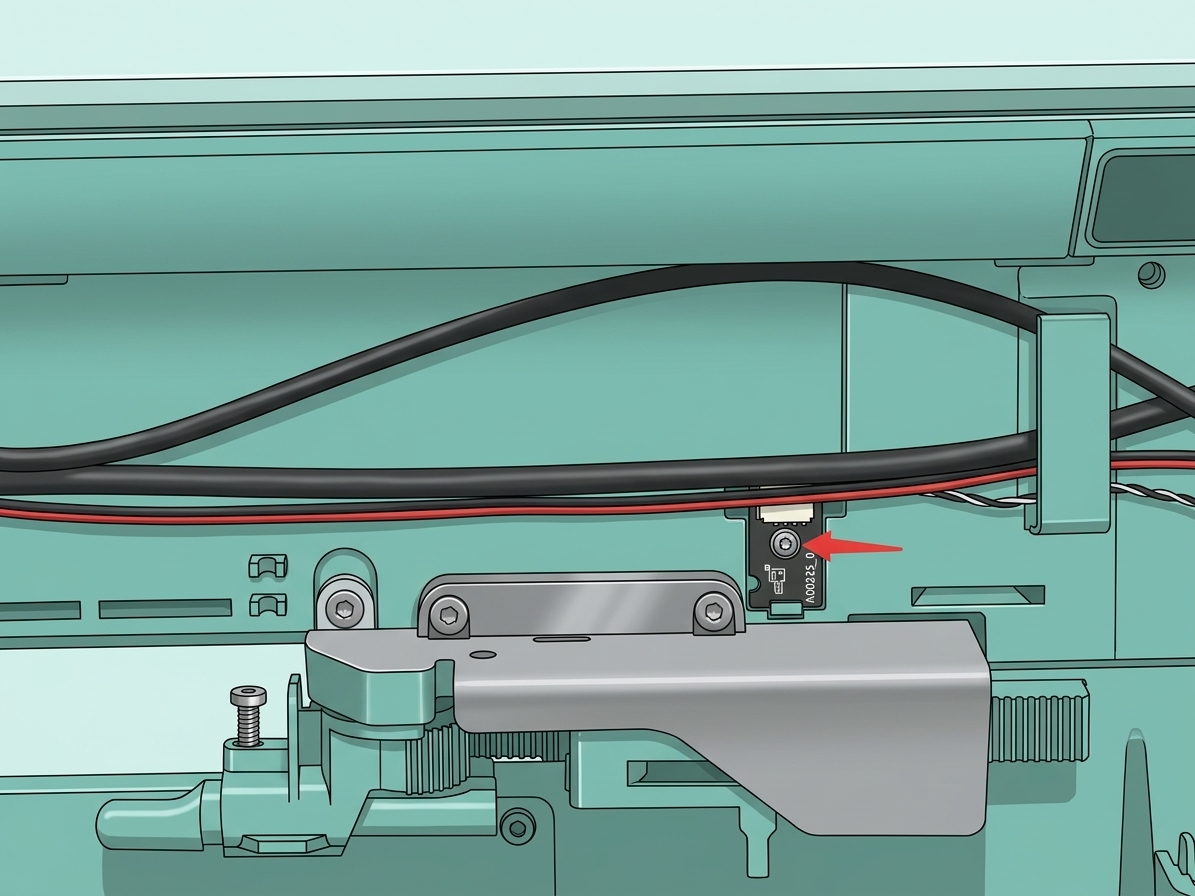

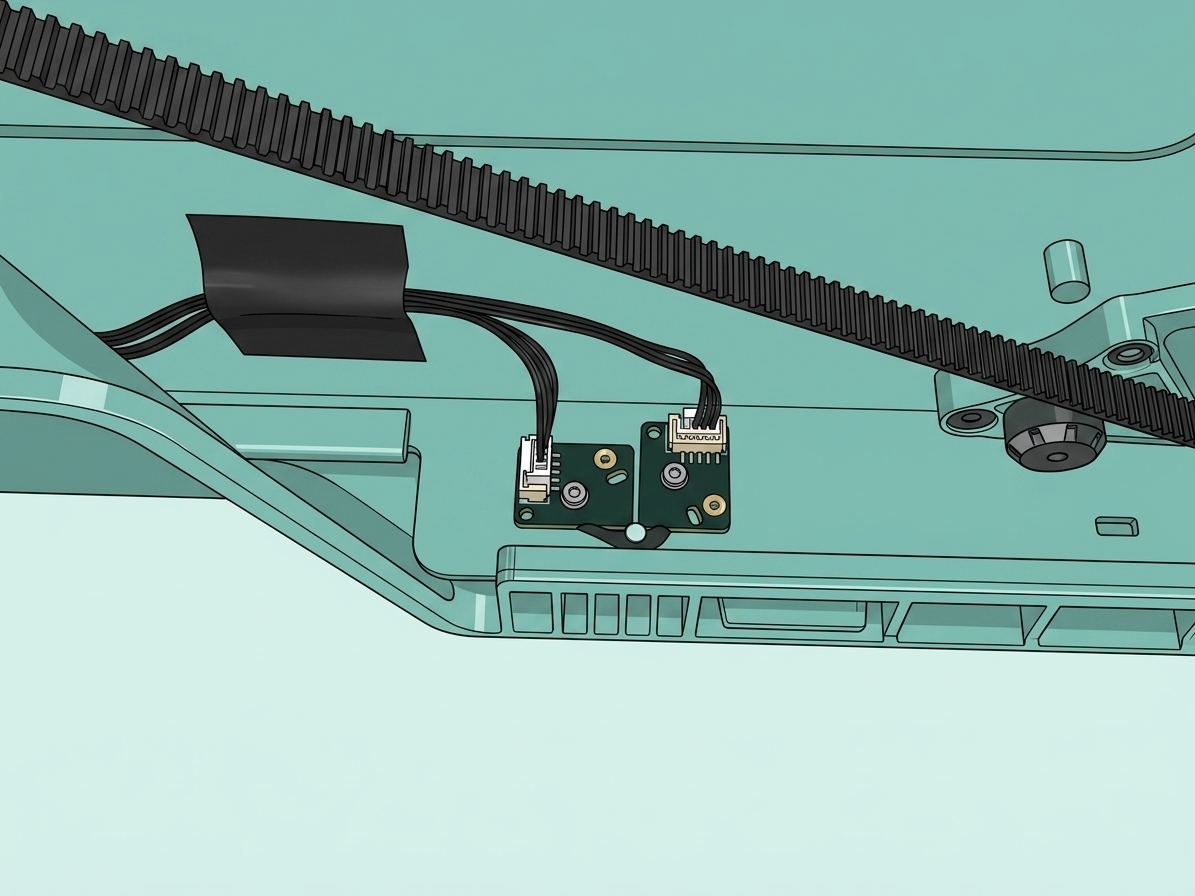

M2×2.5		Закрепление платы датчика Холла кнопки аварийной остановки
M2×2.5		Закрепление платы датчика Холла левой боковой панели

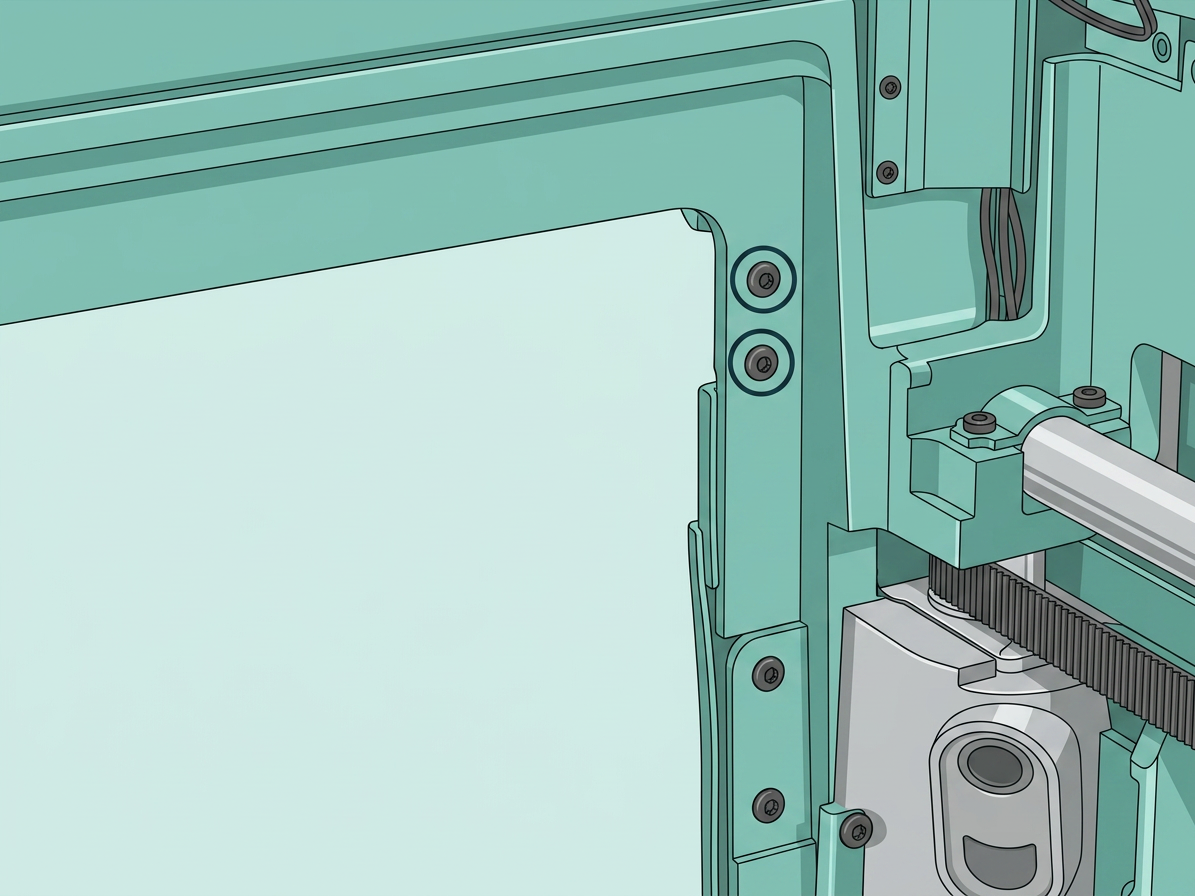

M2×2.5		Закрепление платы датчика Холла переднего дверного стекла / переднего лазерного защитного окна

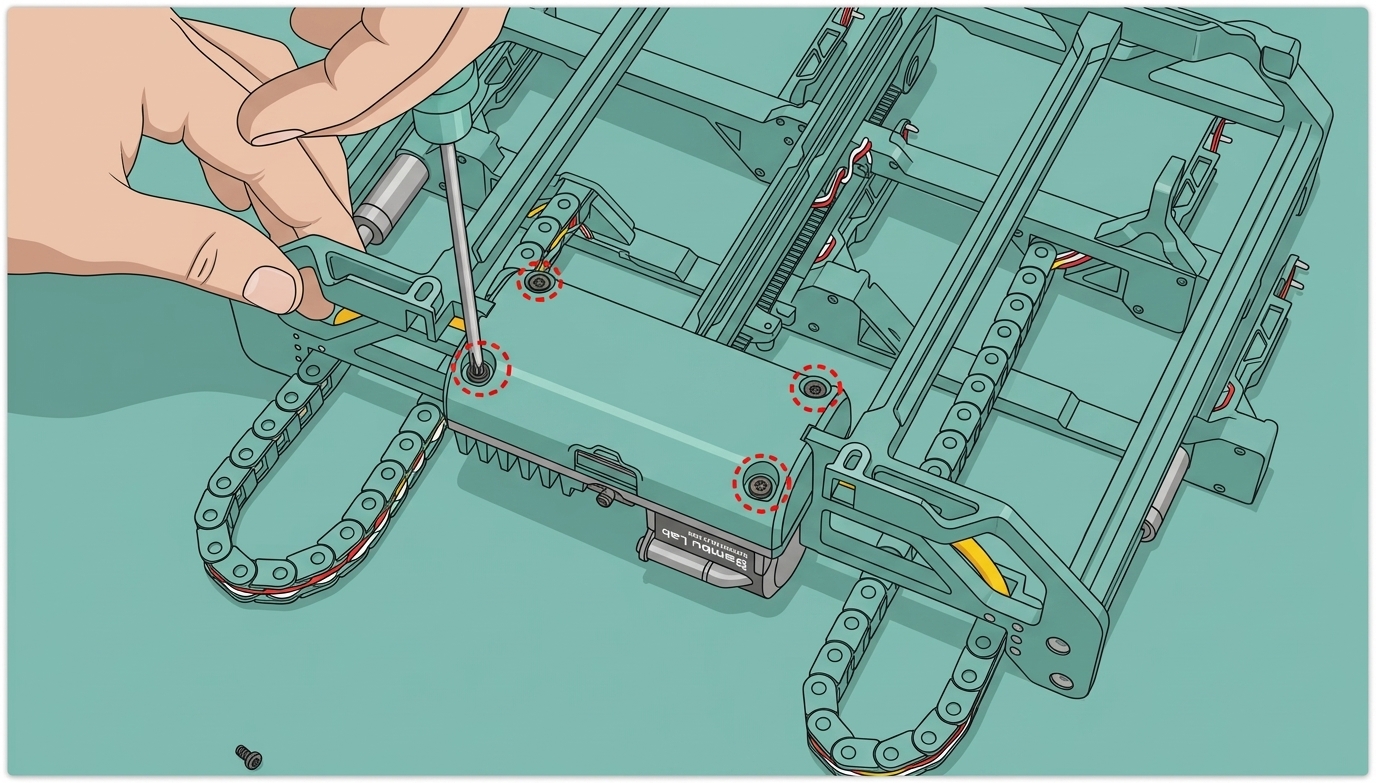

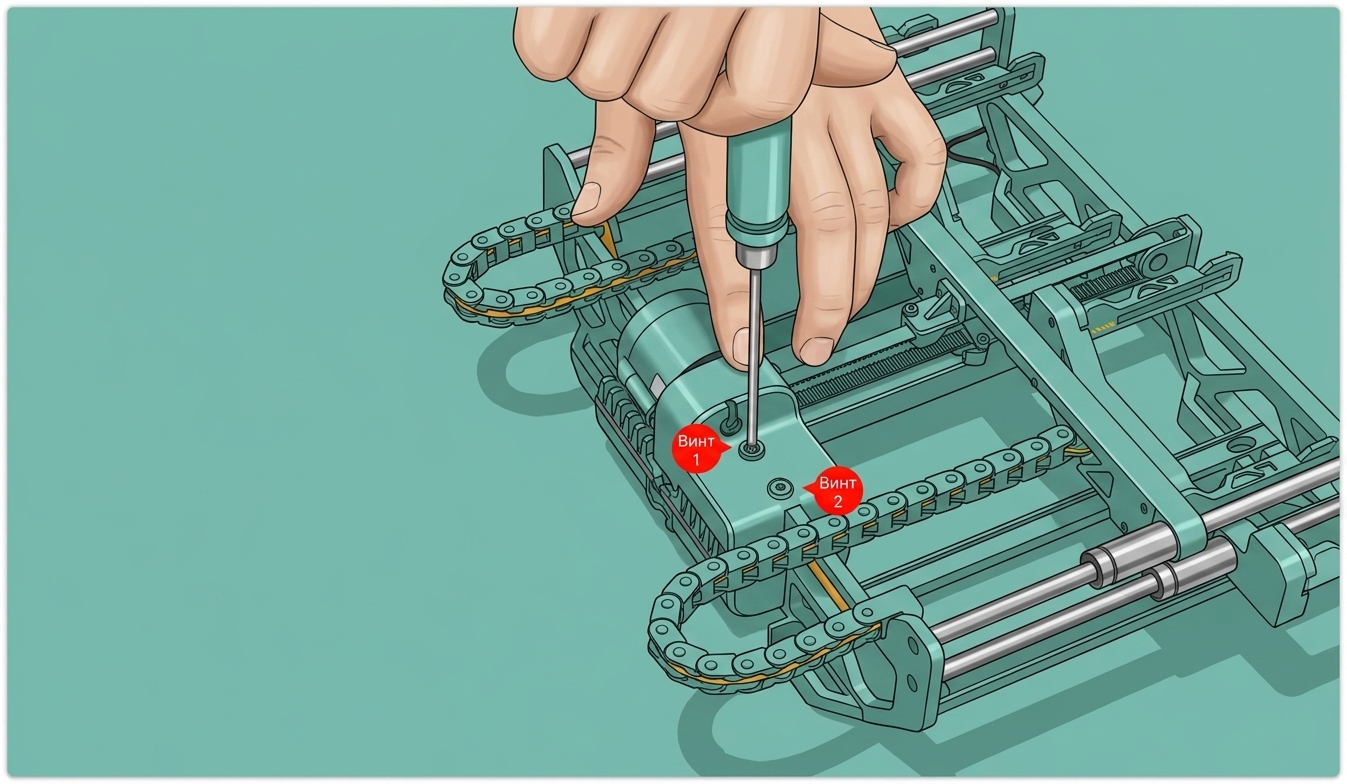

2. M 2×5

Спецификация	Изображение	Применение

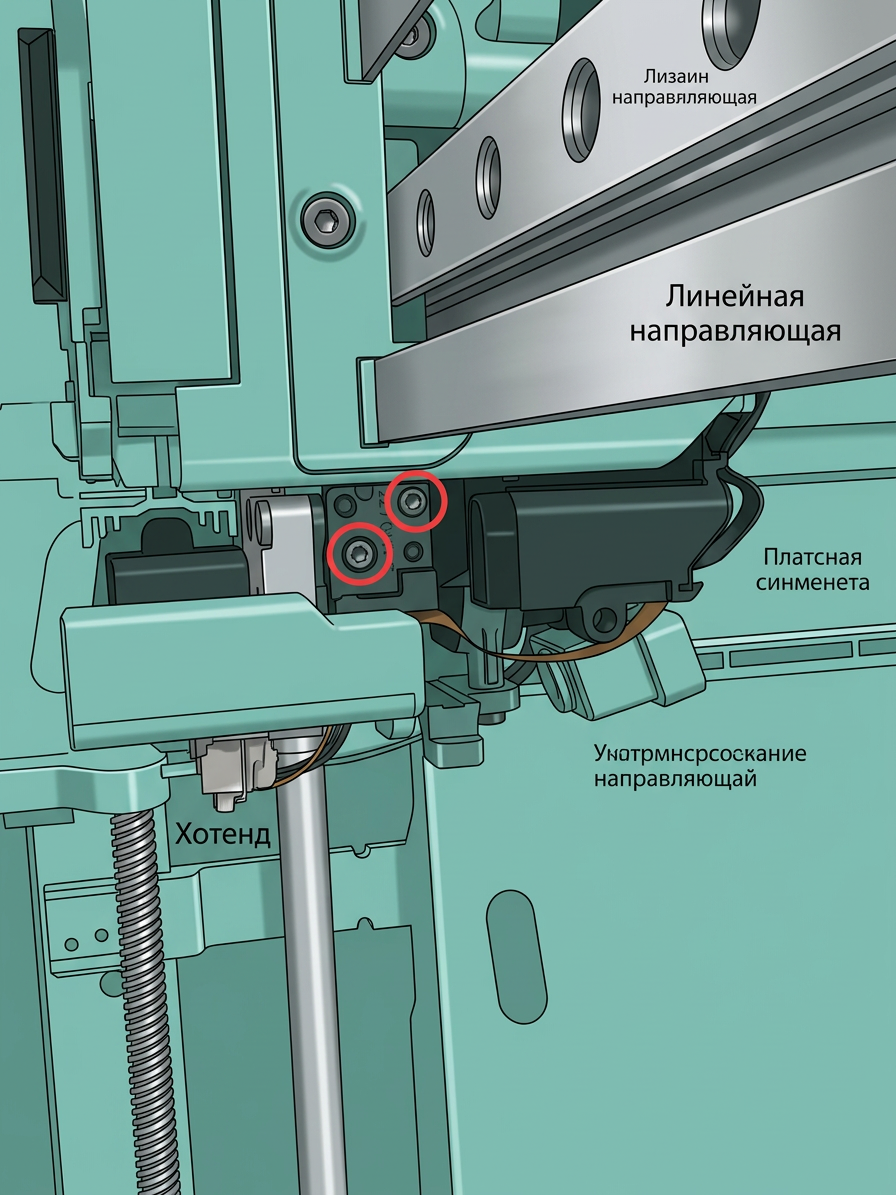

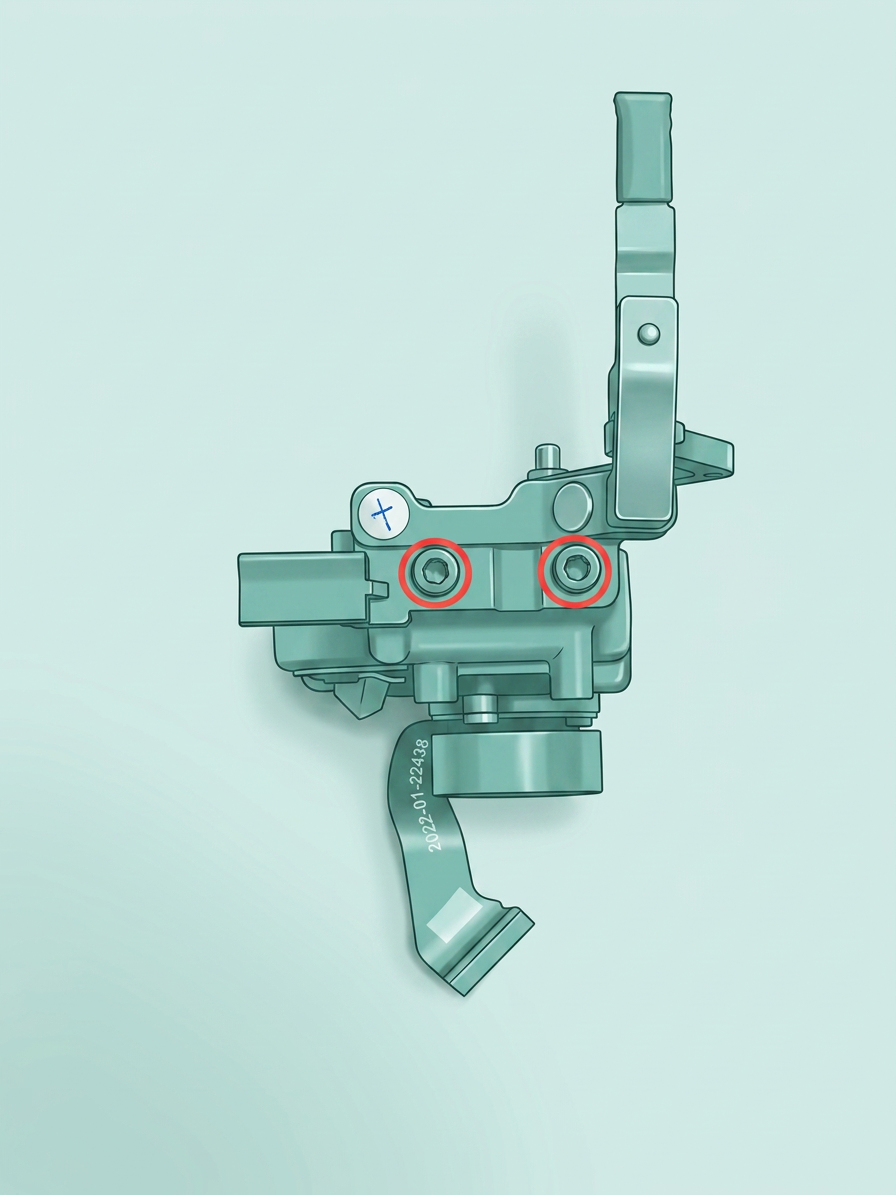

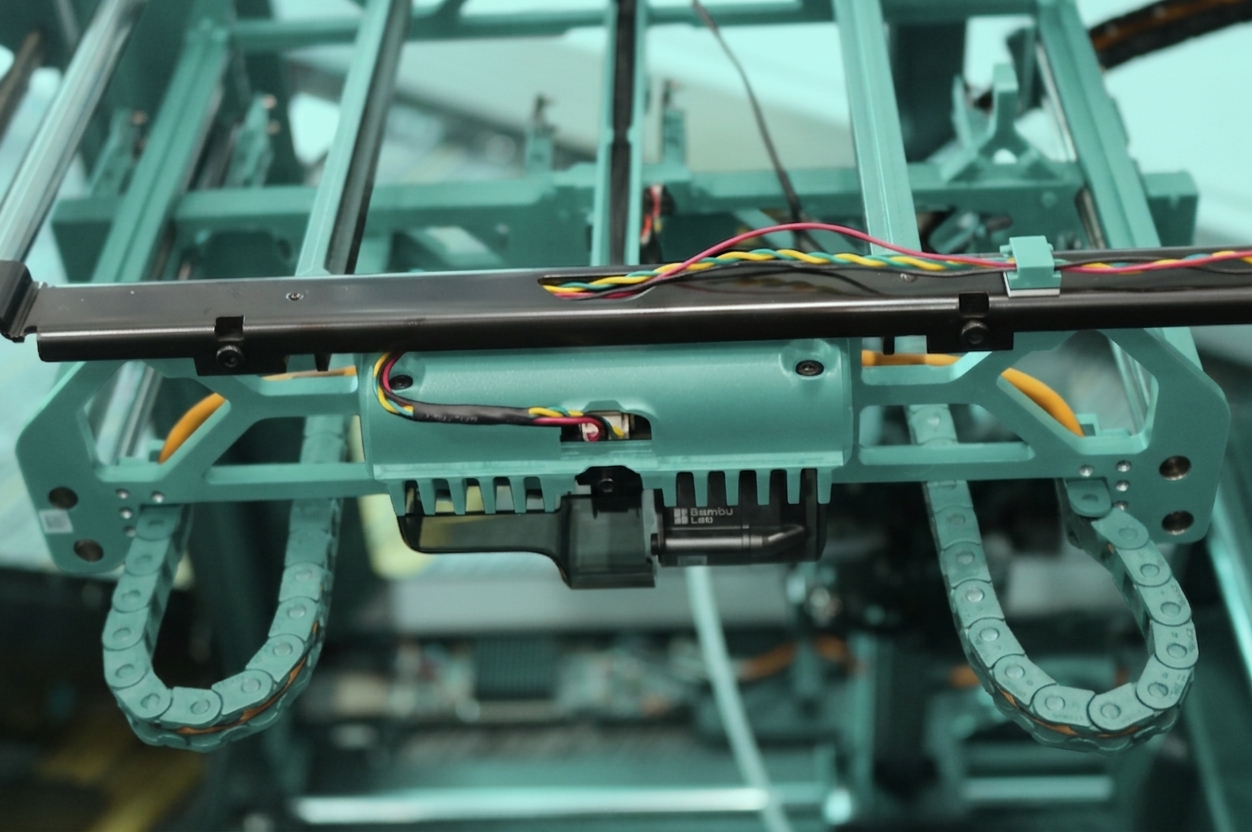

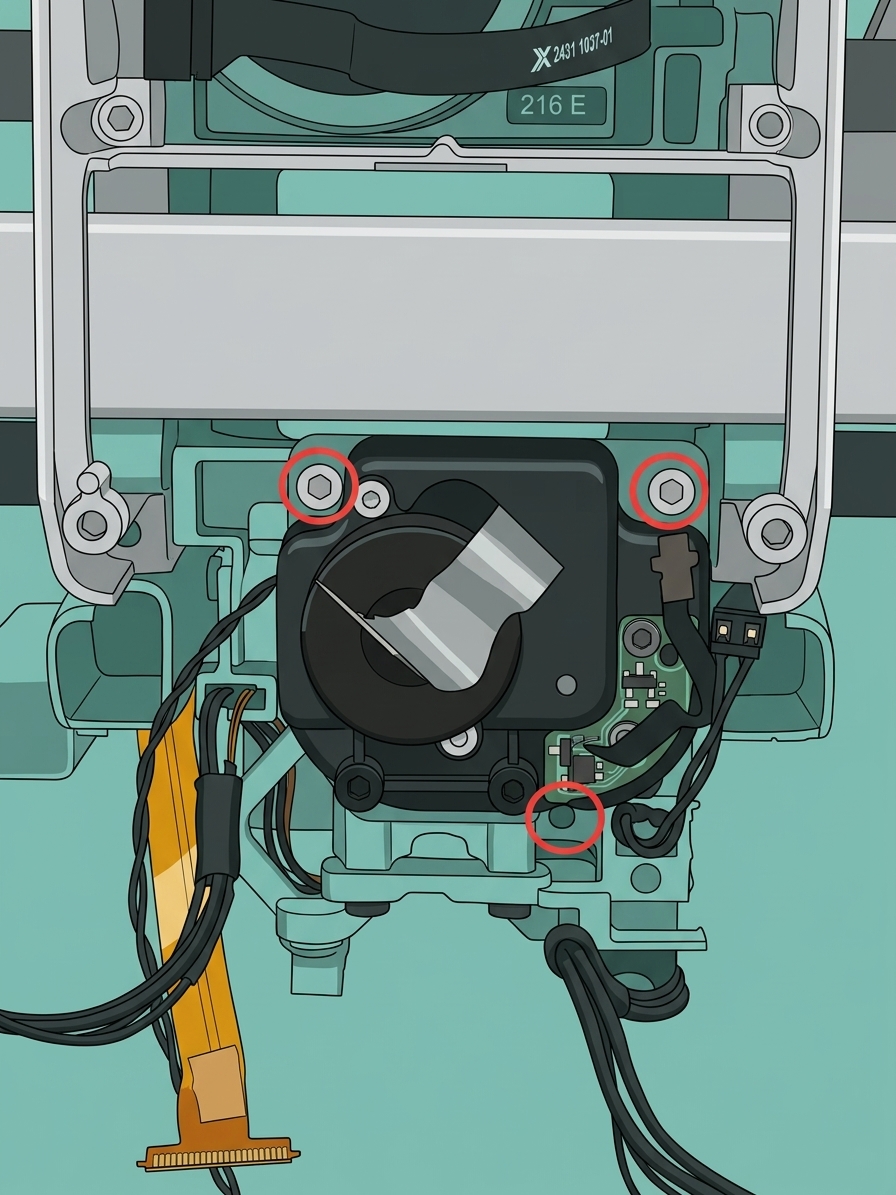

M2×5		Закрепление кронштейна камеры головки инструмента

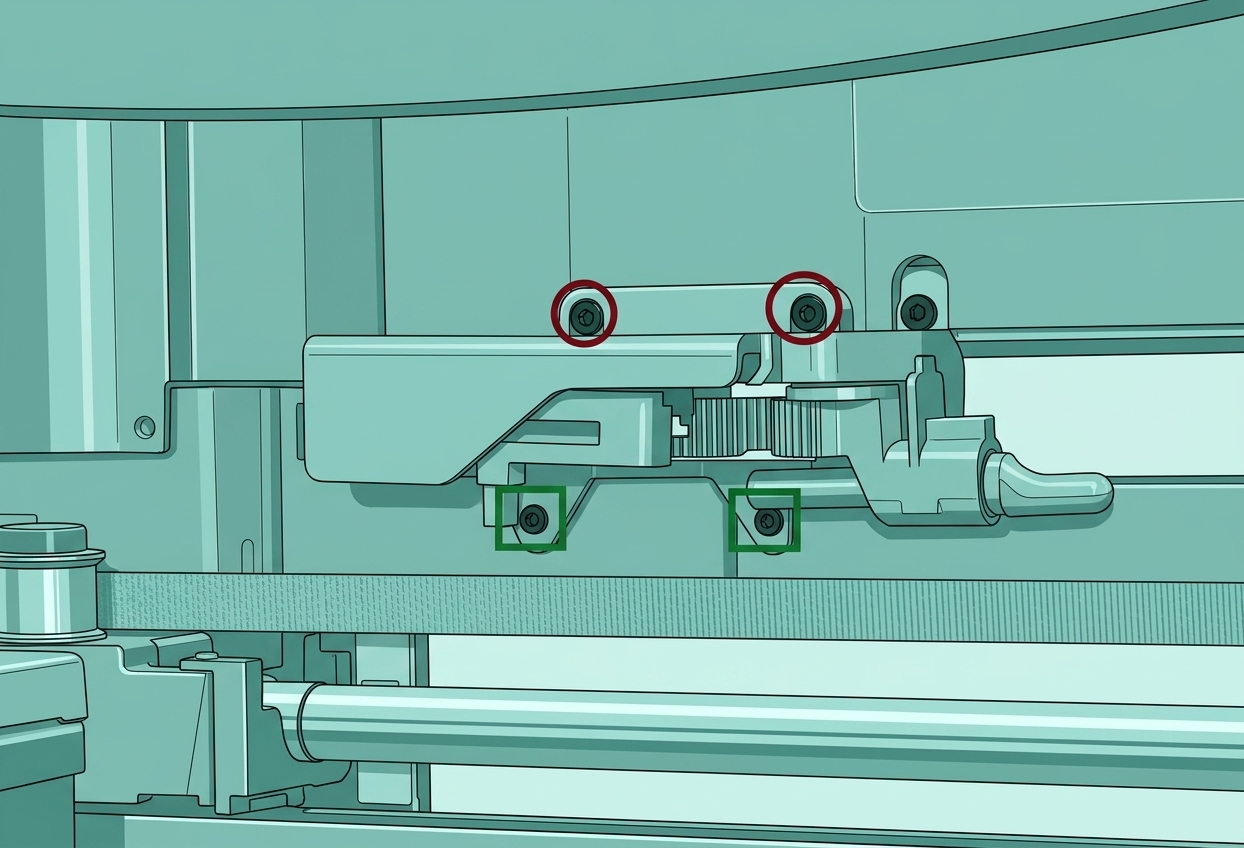

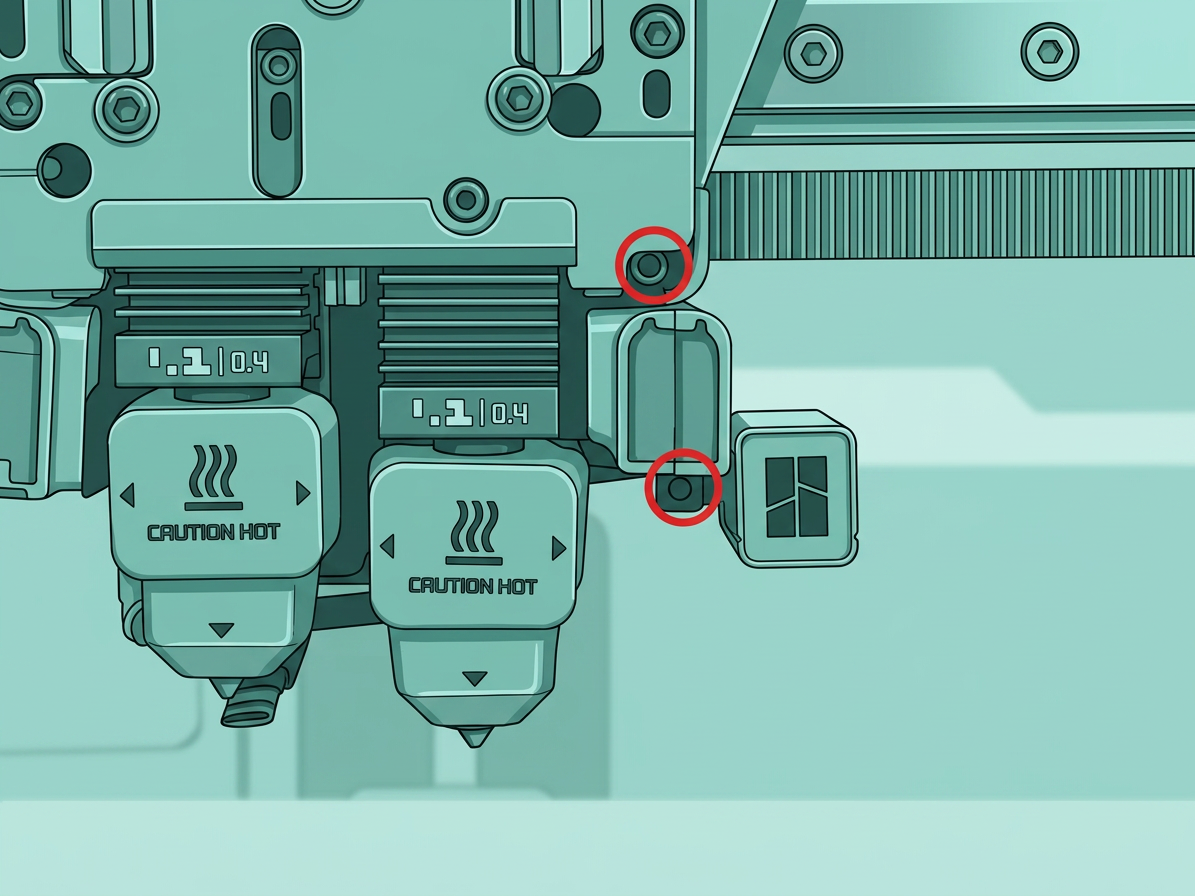

M2×5		Закрепление сборных узлов ограничителей резки филамента слева и справа (зеленая коробка)

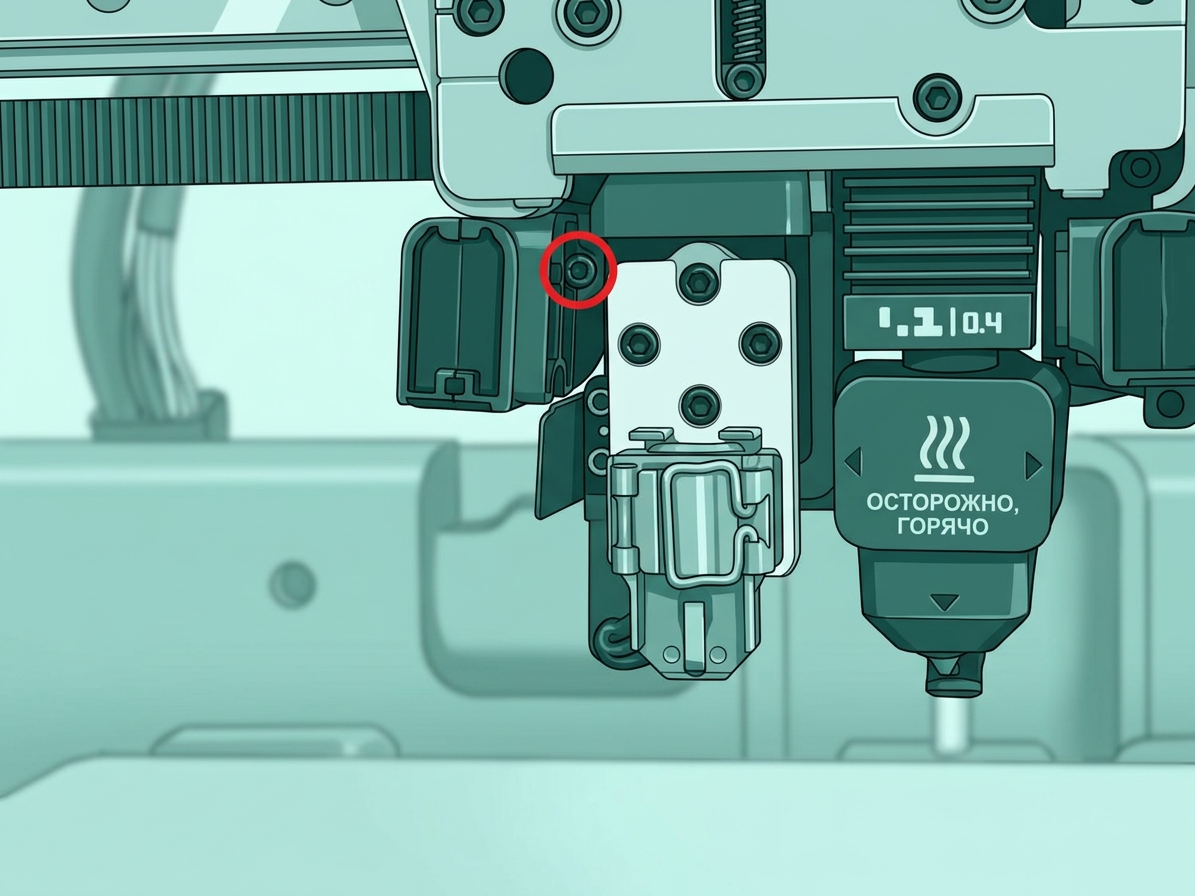

M2×5		Закрепление правой вихретоковой катушки
M2×5		Закрепление датчика смещения сопла
M2×5		Закрепление воздуховода охлаждающего вентилятора хотенда слева
M2×5		Закрепление воздуховода охлаждающего вентилятора хотенда справа

3. M 2.5×5

Спецификация	Изображение	Применение
M2.5×5		Закрепление сборного узла подъемного мотора
M2.5×5		Закрепление кронштейна магнита блокировки потока
M2.5×5		Закрепление аксессуара верхнего шарнира передней двери
M2.5×5		Закрепление защитного кожуха мотора индукционной стойки хотенда
M2.5×5		Закрепление защитного кожуха основной платы индукционной стойки хотенда
M2.5×5		Закрепление основной платы индукционной стойки хотенда
M2.5×5		Закрепление кронштейна индукционного хотенда к раме

4. M 2.5×8

Спецификация	Изображение	Применение

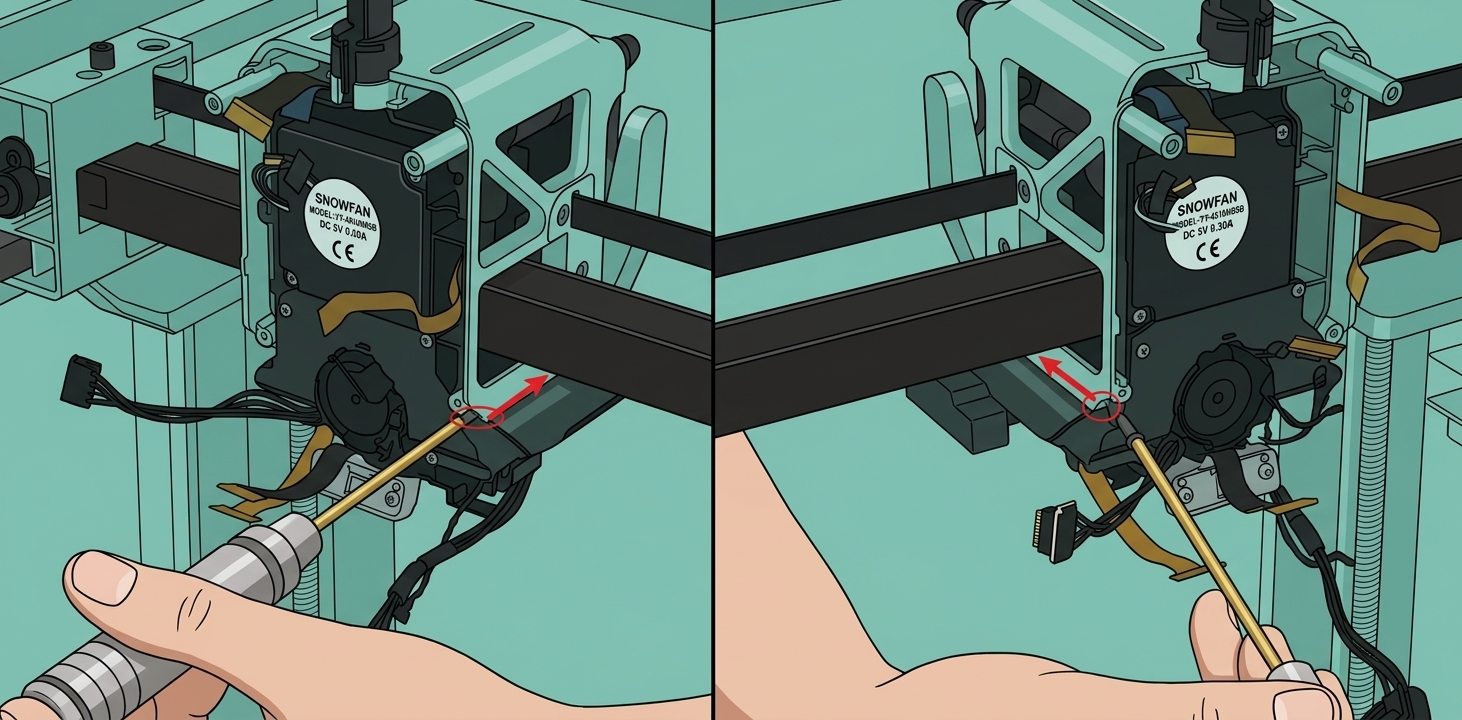

M2.5×8		Закрепление вентилятора хотенда к головке инструмента

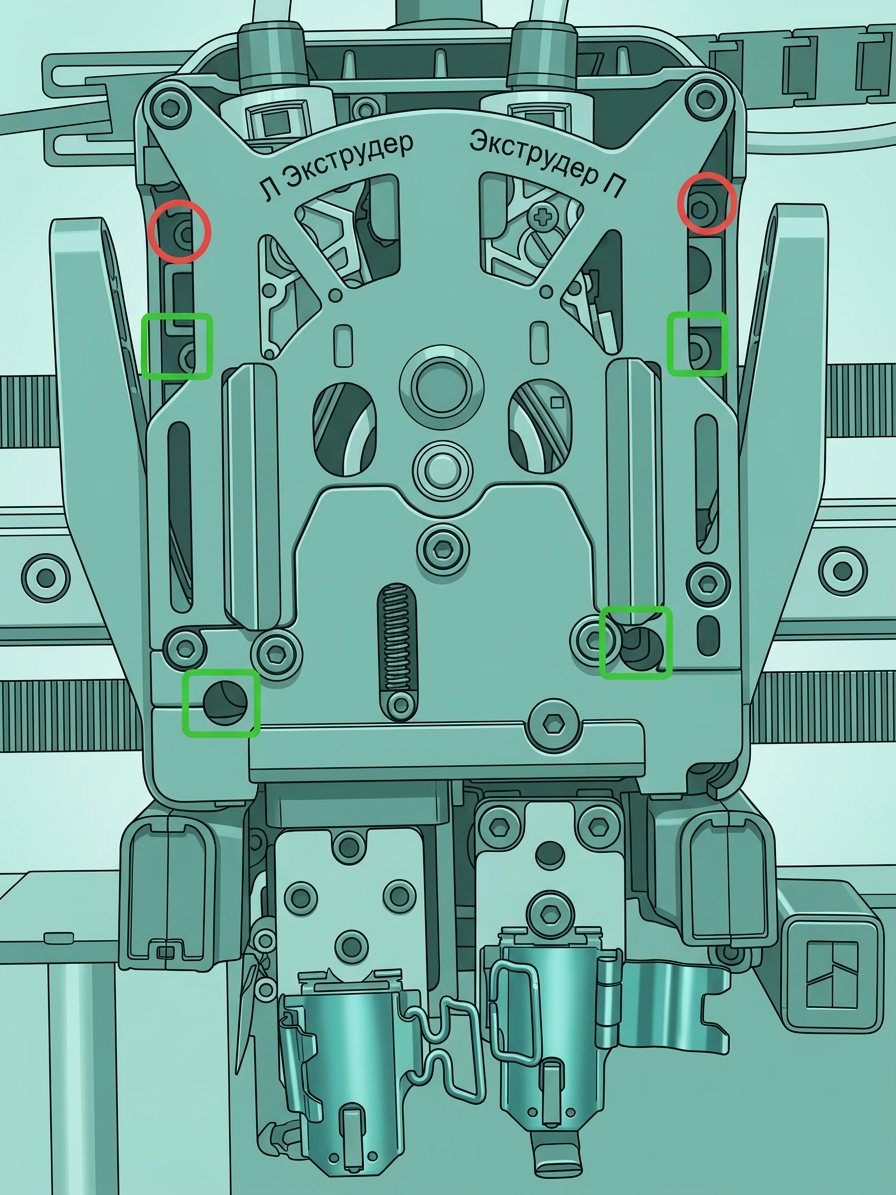

M2.5×8		Закрепление экструдера (зеленая коробка)

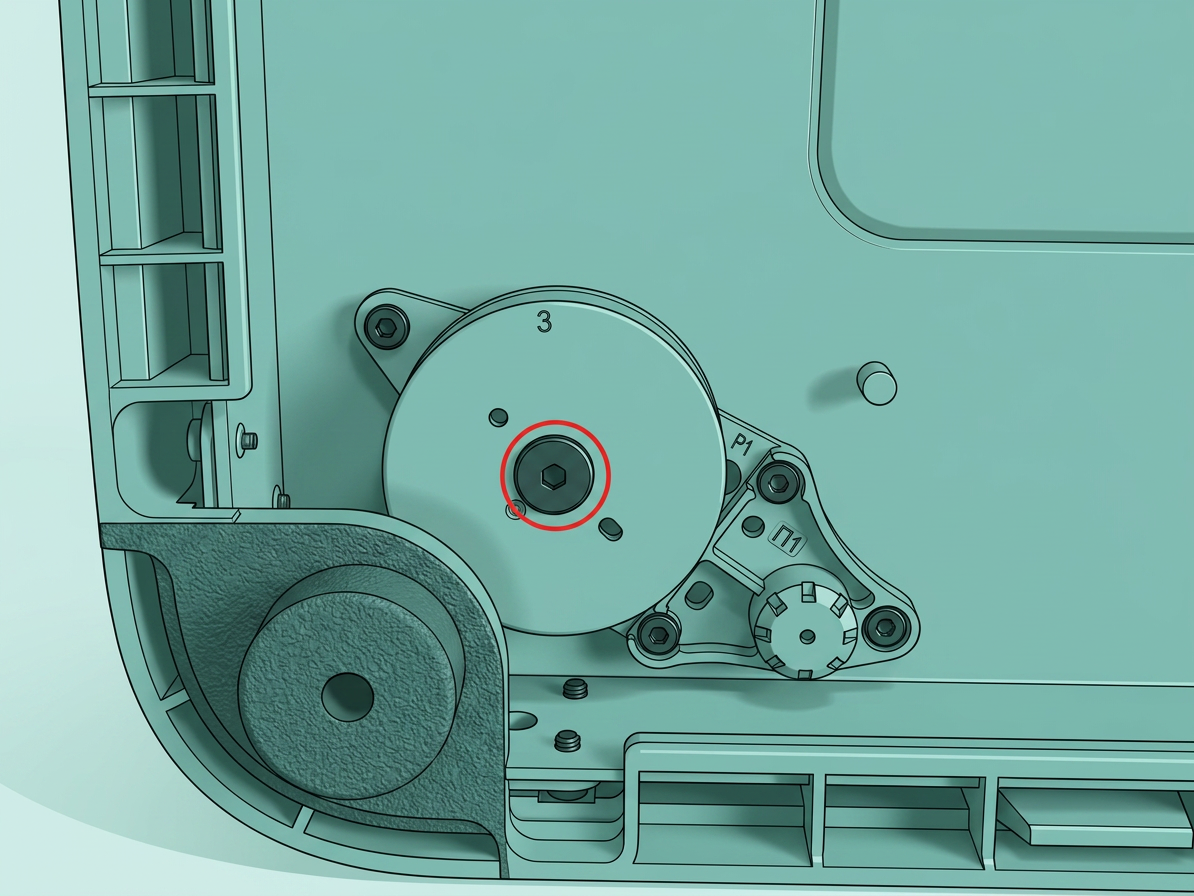

M2.5×8		Закрепление мотора экструдера

5. MG 2.5×26

| Спецификация | Изображение | Применение |

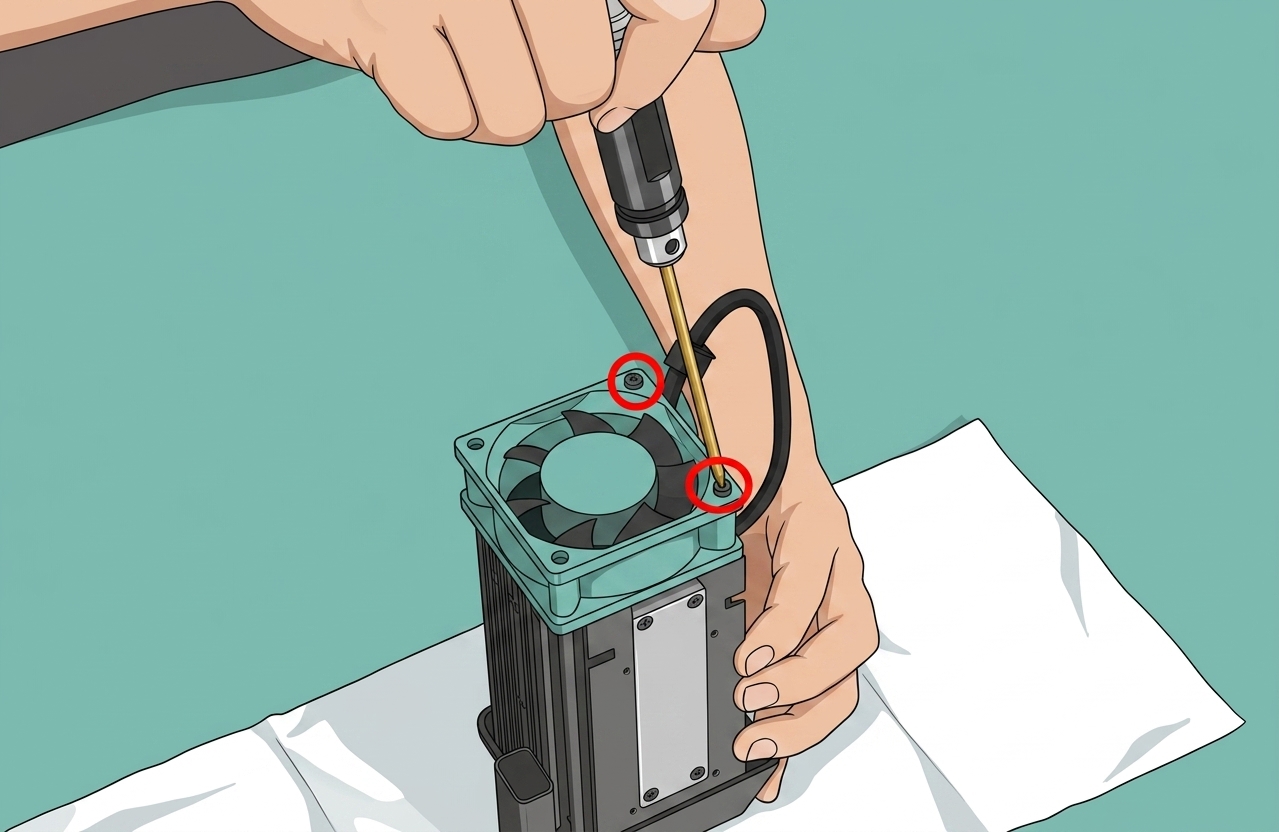

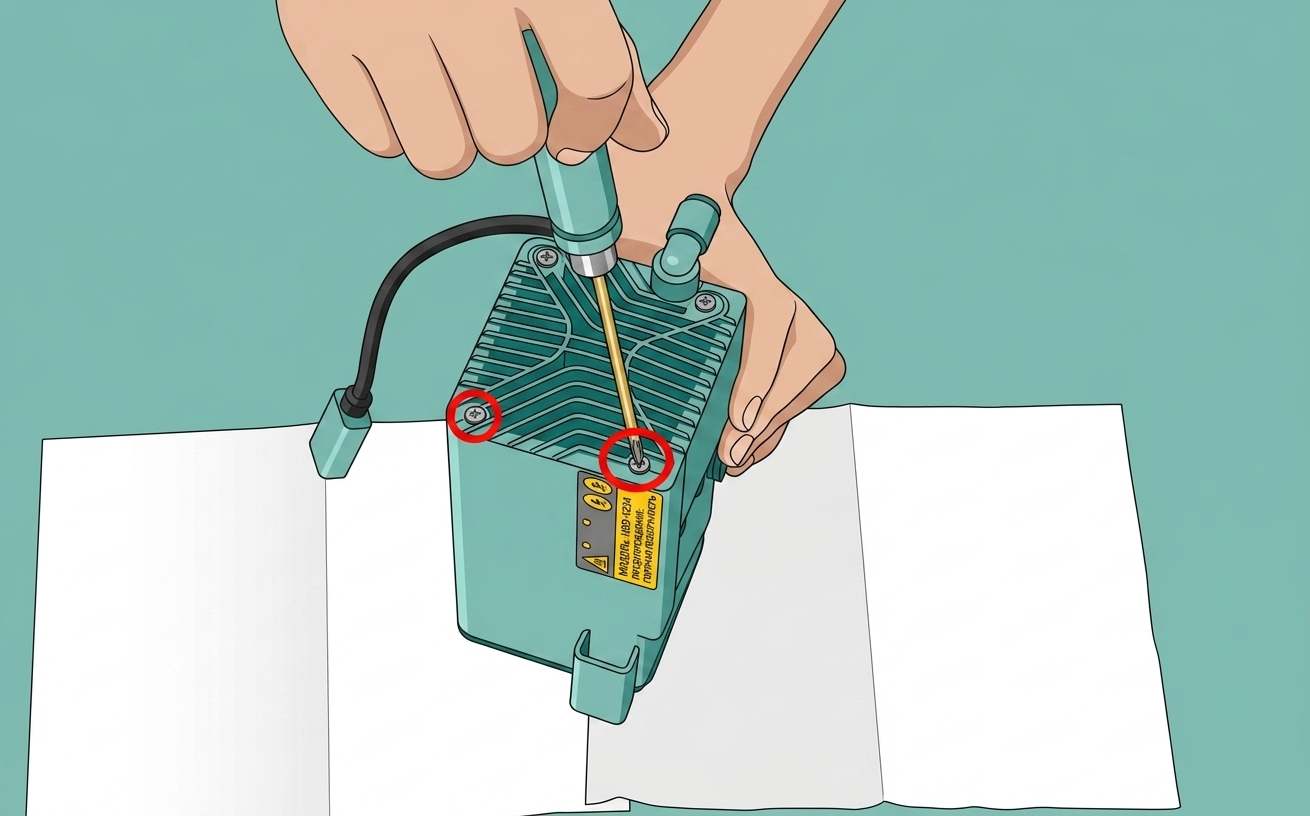

| MG 2.5×26 | | Закрепление встроенного вентилятора лазера 40W |

| MG 2.5×26 | | Закрепление верхней крышки лазера 40W |

6. M 3×6 (Red Loctite)

Спецификация винта	Изображение	Применение

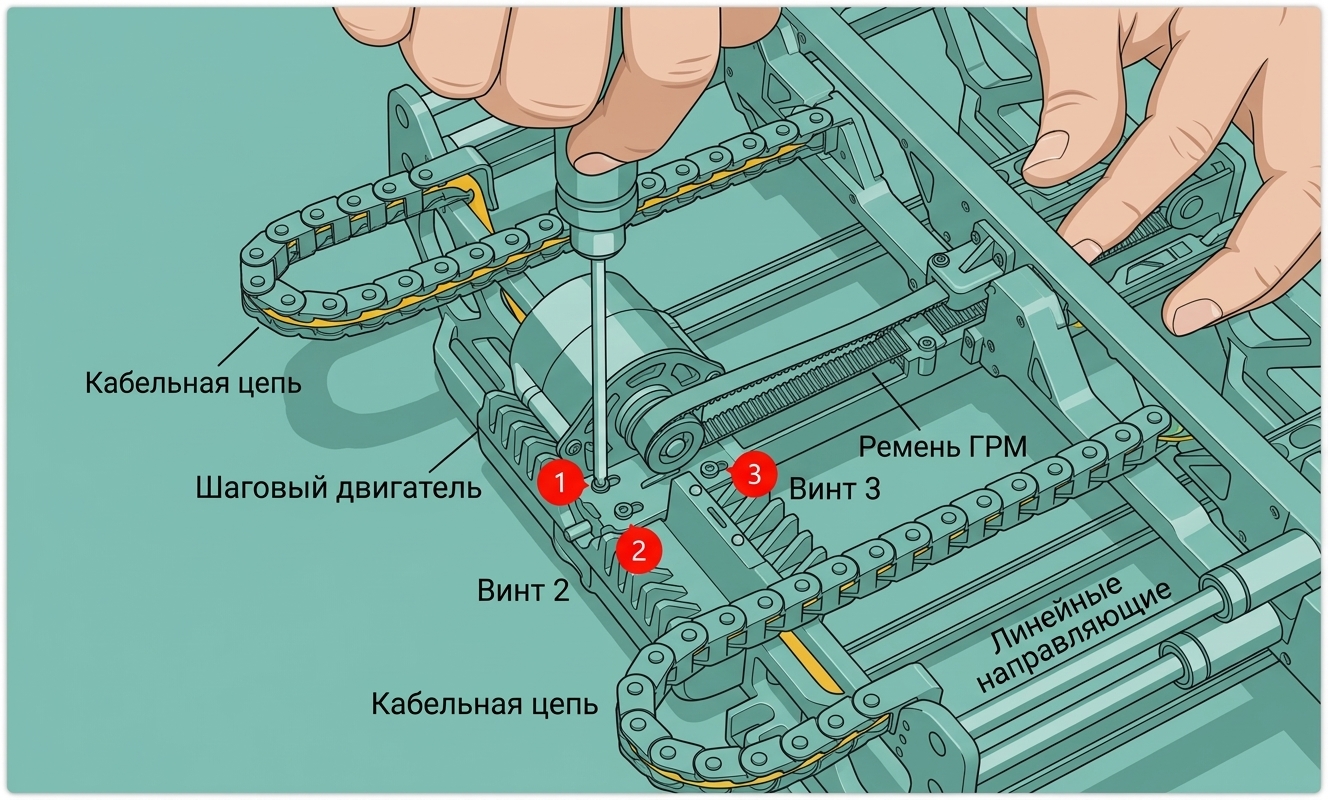

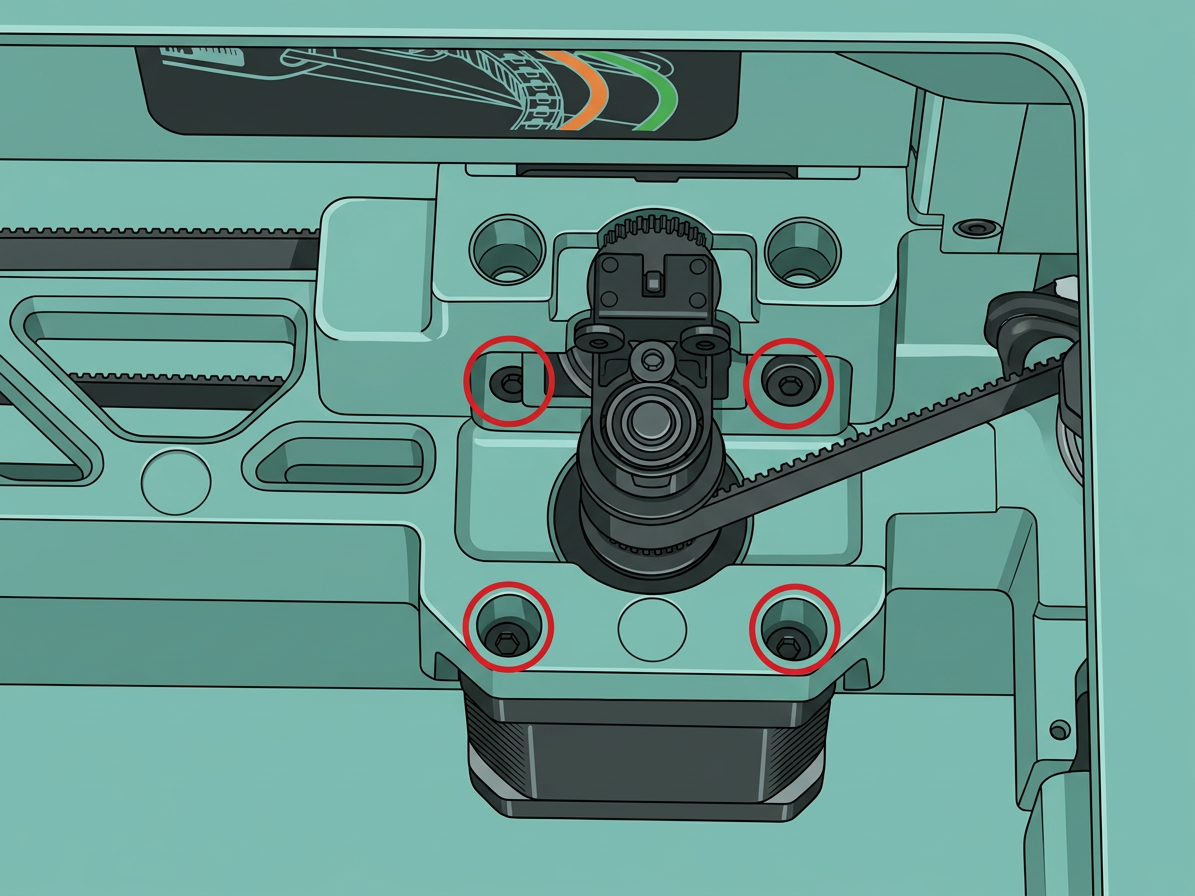

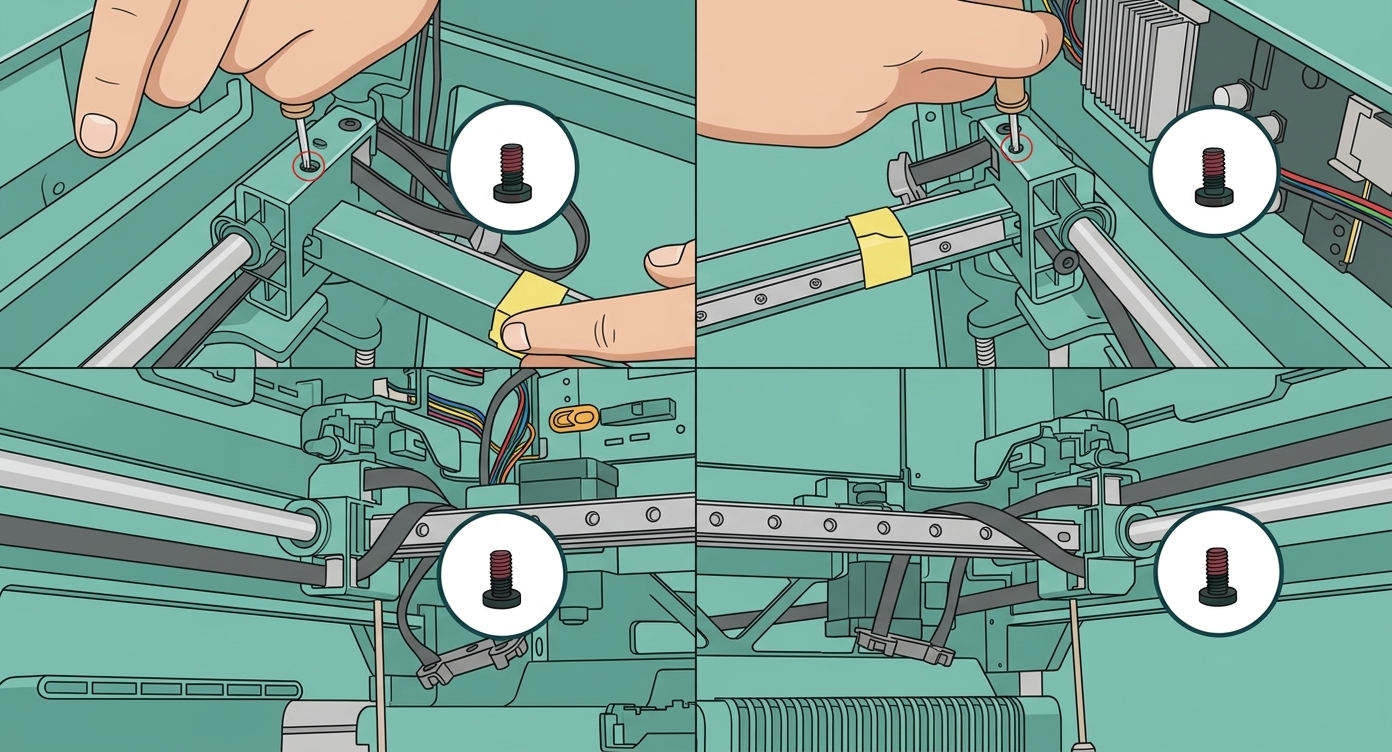

M3×6		Закрепление XY мотора
M3×6		Закрепление Y-тележки к профилю

7. M 3×6 (Blue Loctite)

Спецификация винта	Изображение	Применение

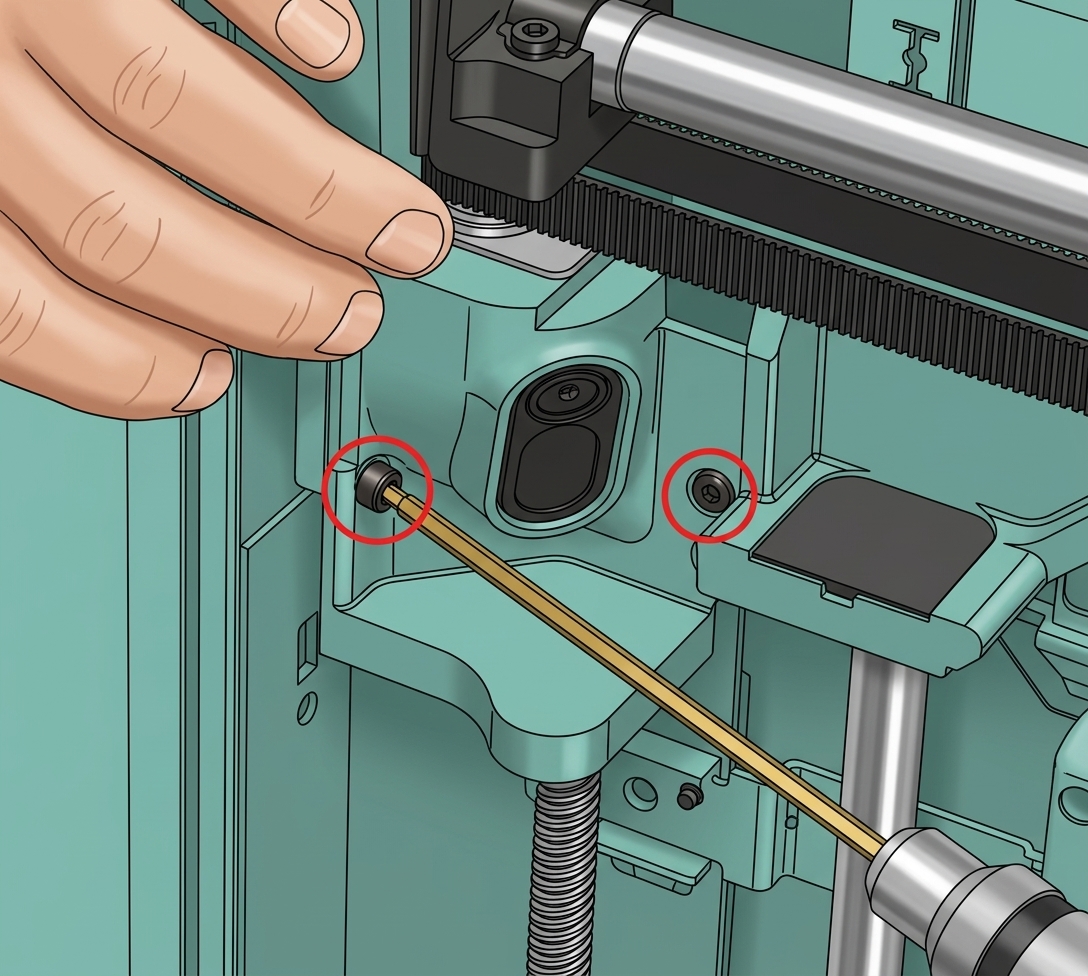

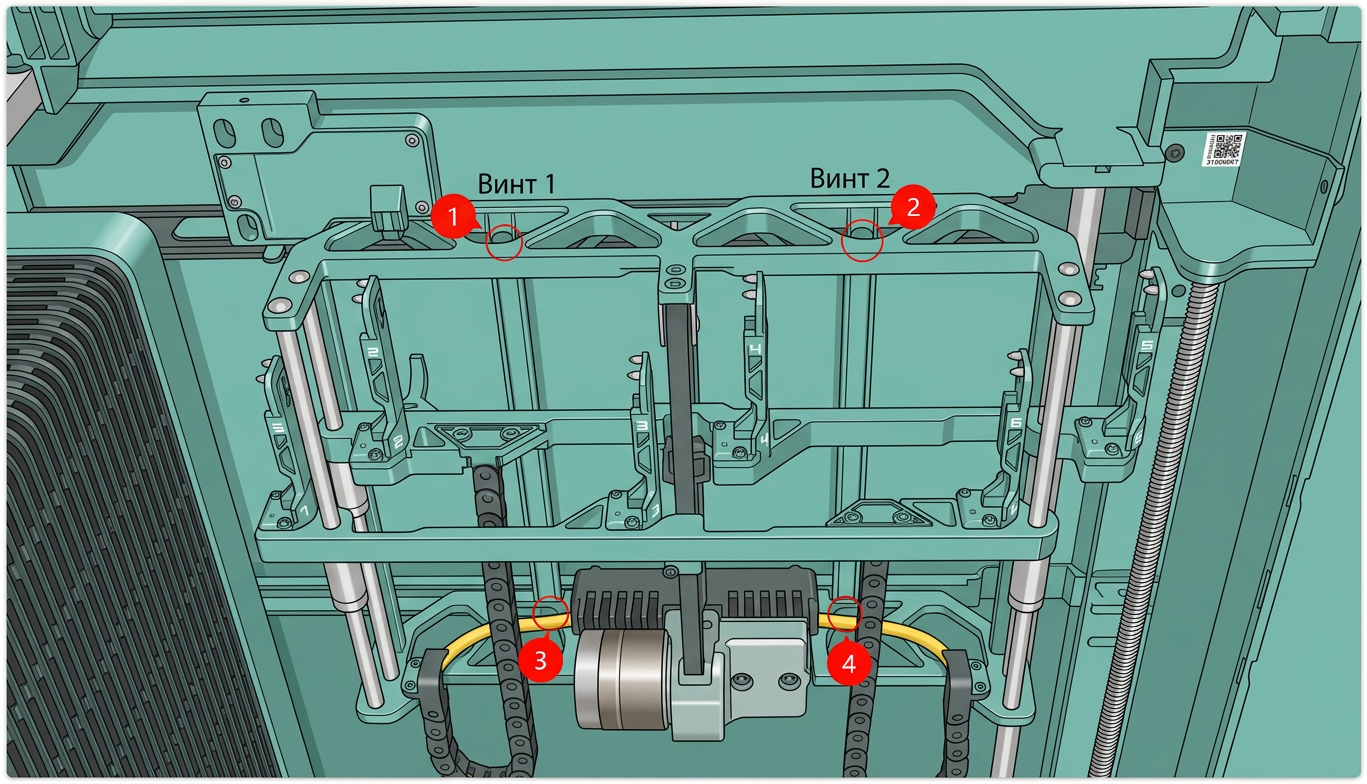

M3×6		Закрепление сборного узла индукционной стойки хотенда

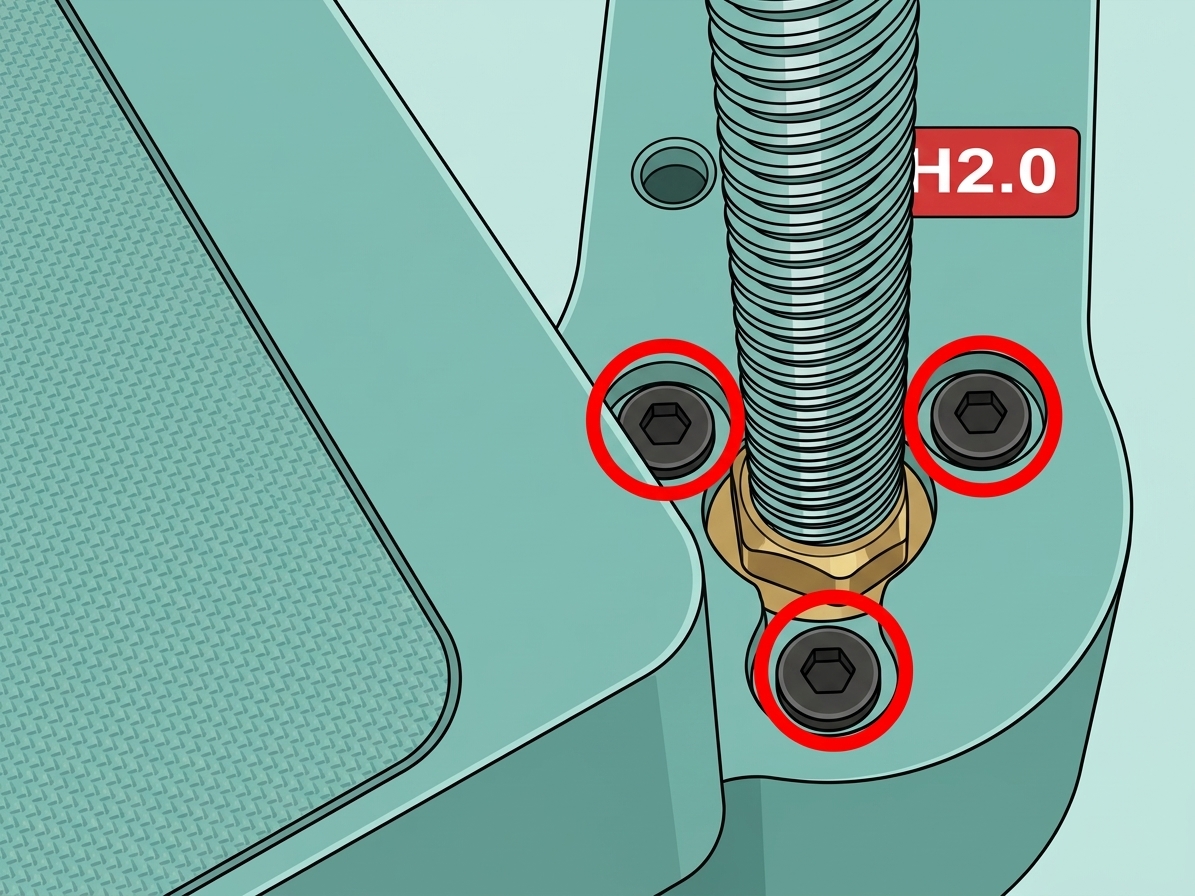

M3×6		Винт регулировки высоты индукционной стойки хотенда

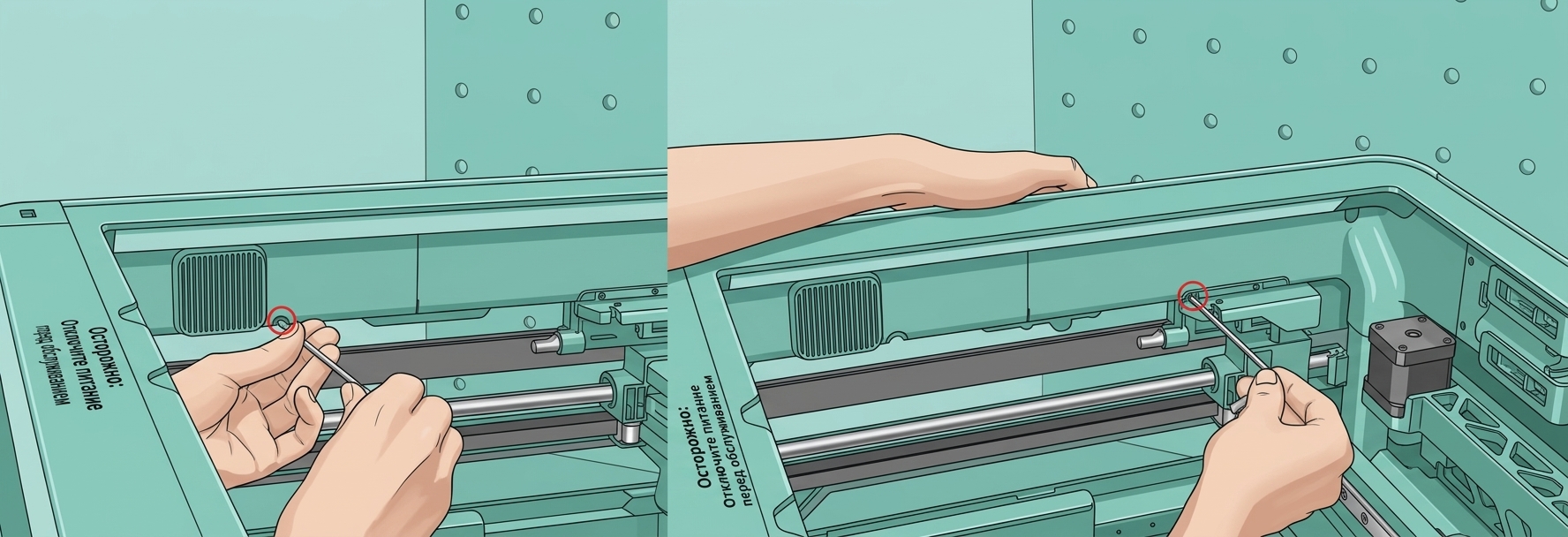

M3×6		Закрепление левого бокового стекла / левого лазерного защитного окна
M3×6		Закрепление правого бокового стекла / правого лазерного защитного окна

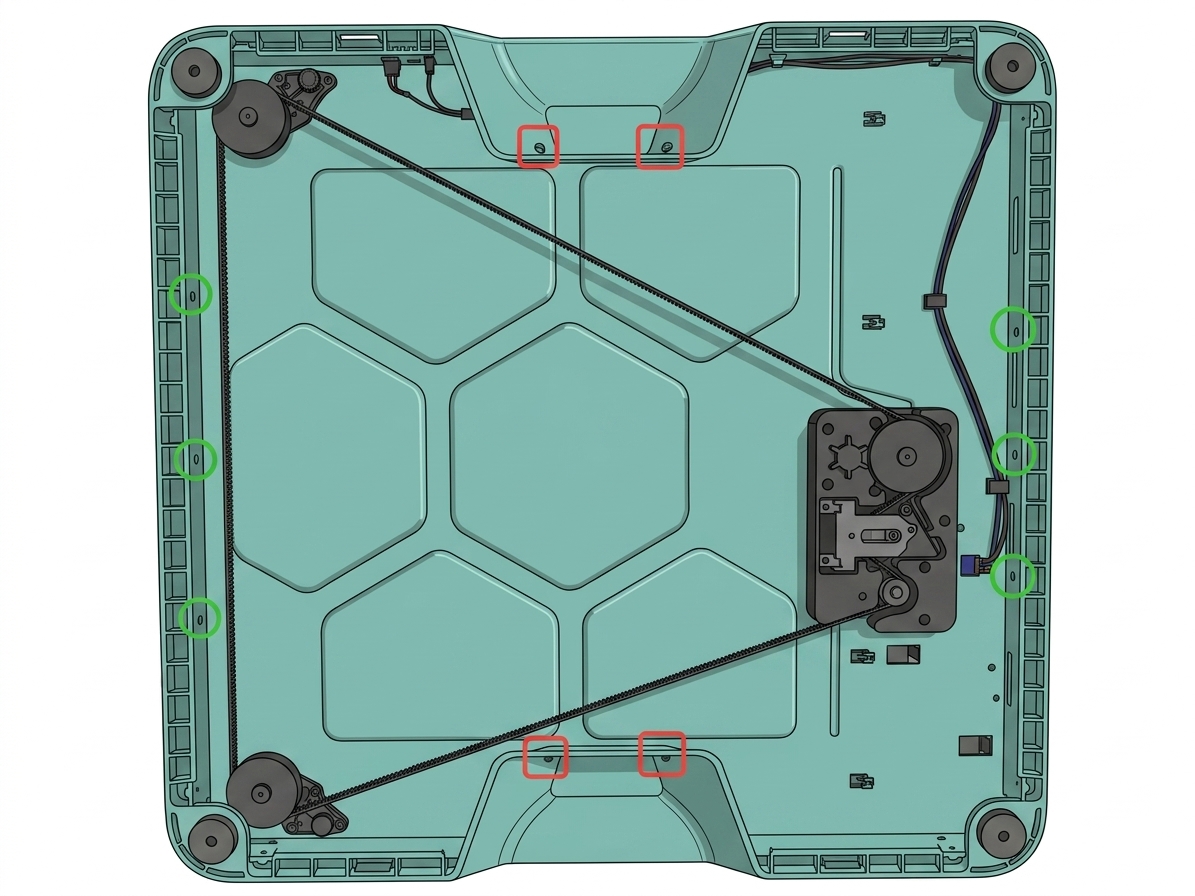

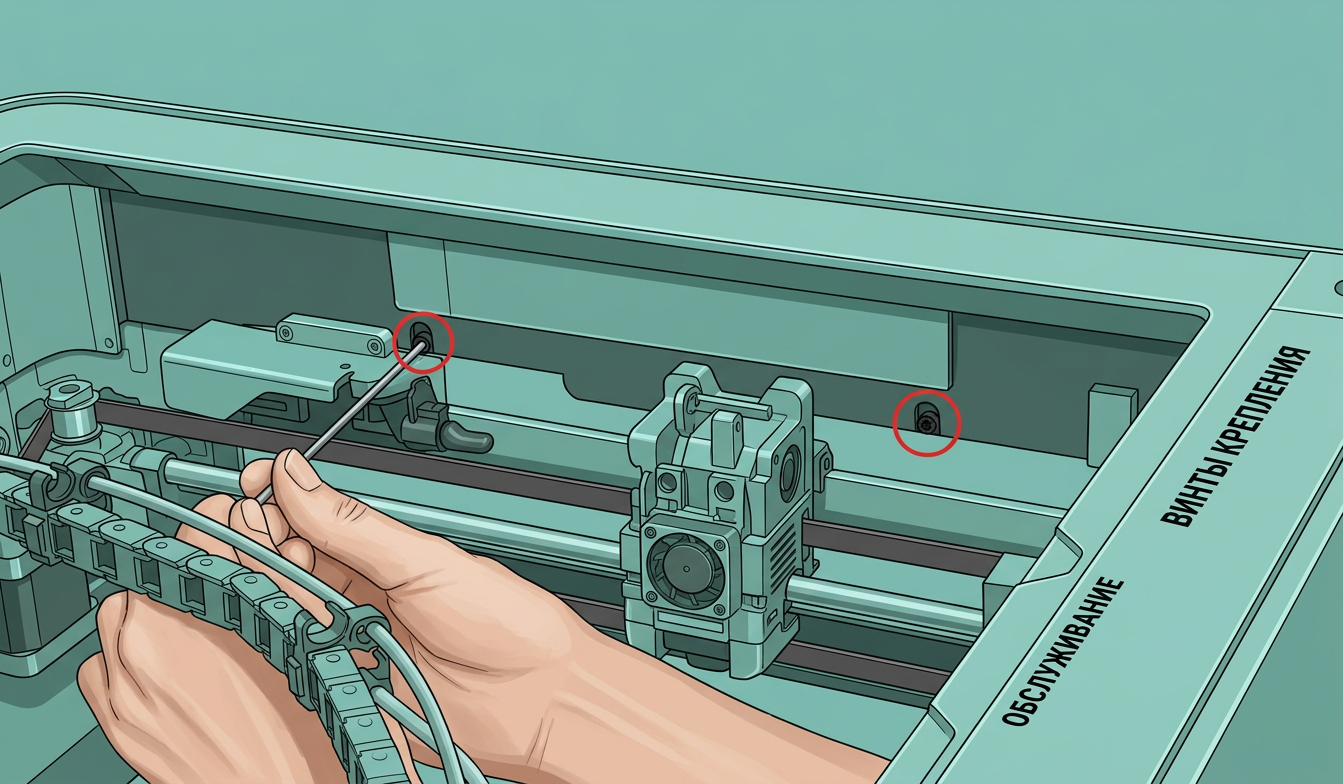

M3×6		Закрепление нижней рамы принтера (красная коробка)

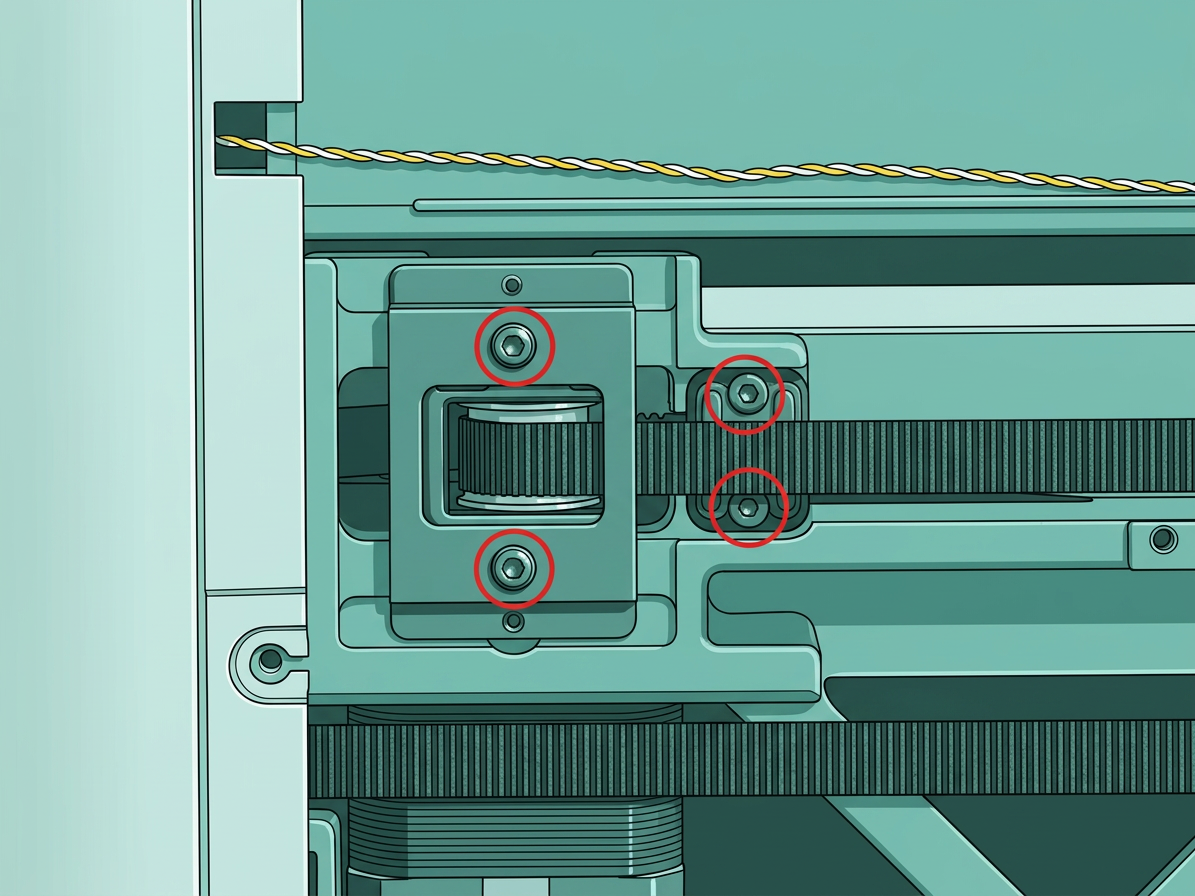

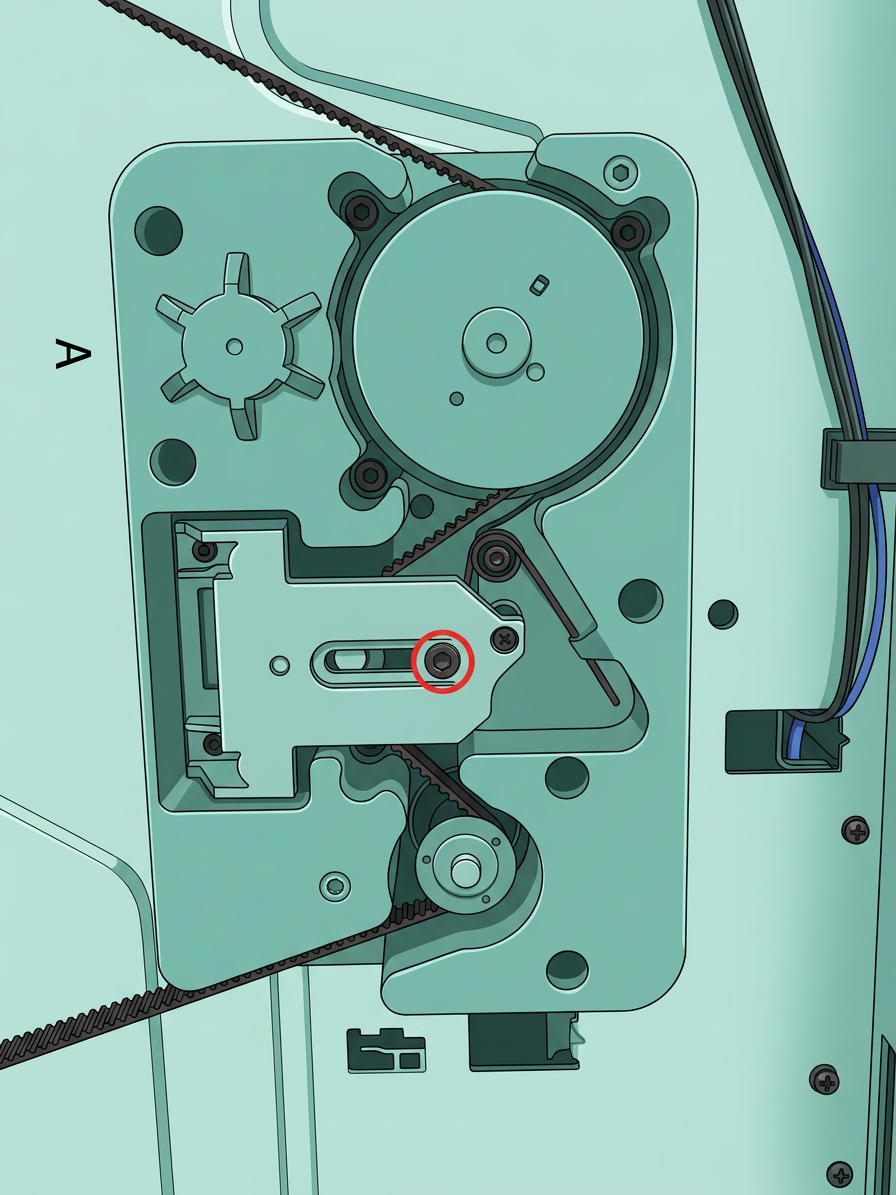

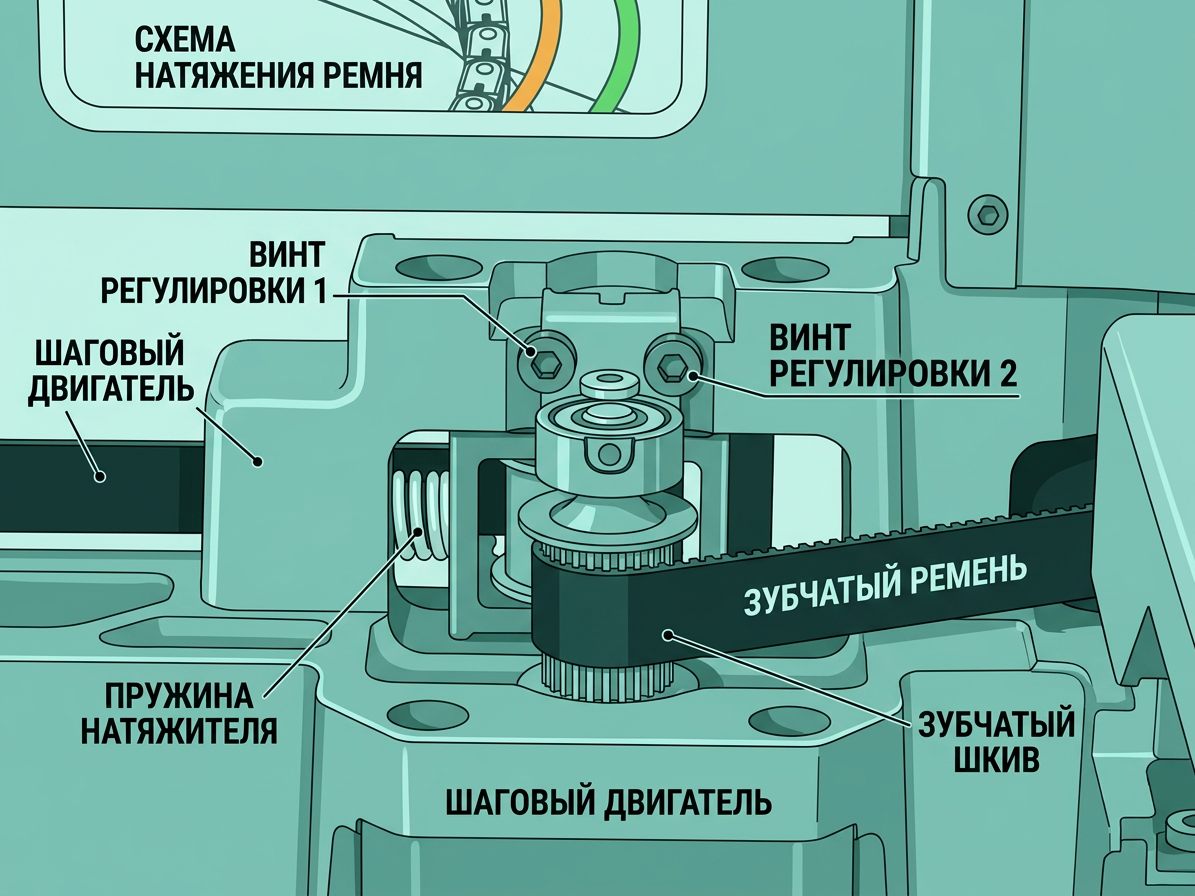

M3×6		Закрепление натяжителя

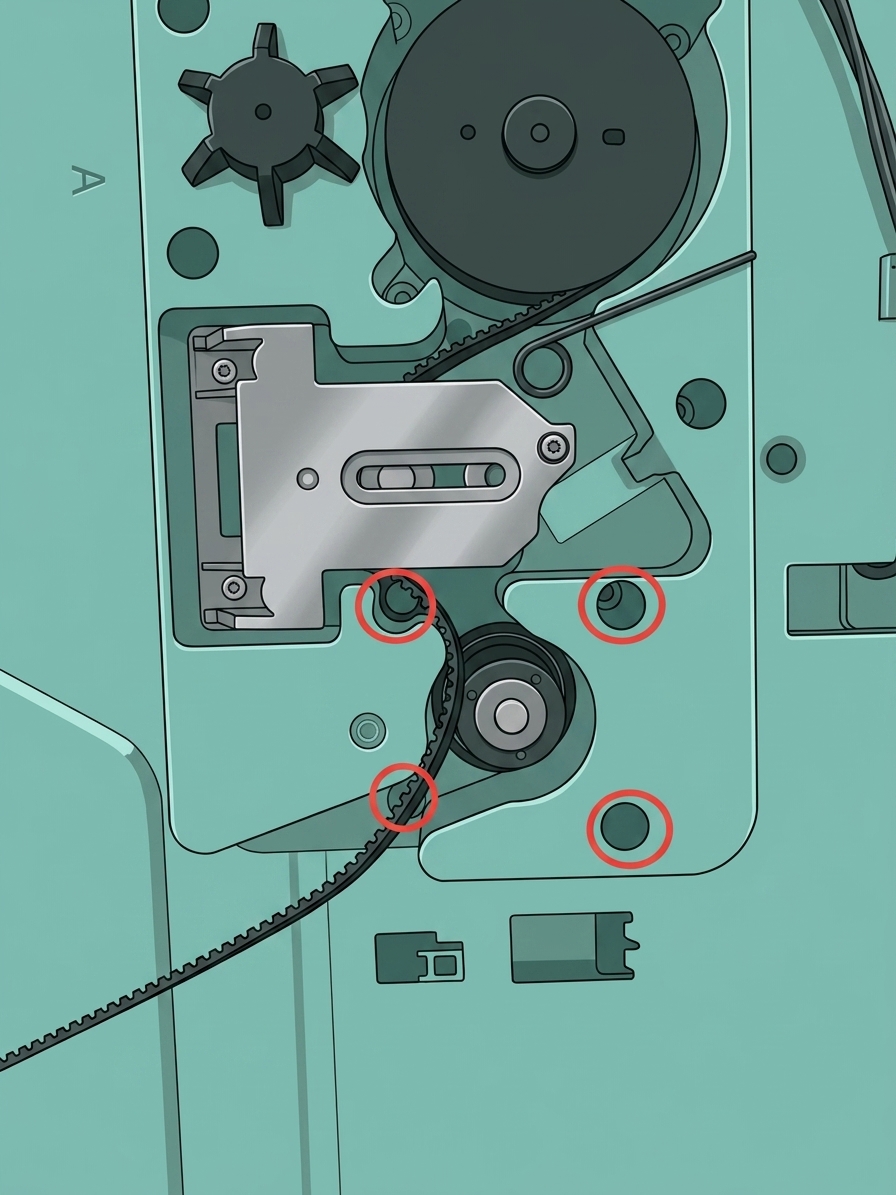

M3×6		Закрепление кронштейна подшипника XY мотора
M3×6		Закрепление ползуна натяжителя Z и крышки натяжителя
M3×6		Закрепление крышки синхронного шкива Z
M3×6		Закрепление гайки ходового винта
M3×6		Закрепление камеры живого просмотра

8. M 3×8

Спецификация	Изображение	Применение
M3×8		Закрепление нагревательной платформы к Z-ползуну
M3×8		Закрепление Z мотора
M3×8		Закрепление посадочного места крепления ремня XY

9. M 3×10

Спецификация	Изображение	Применение

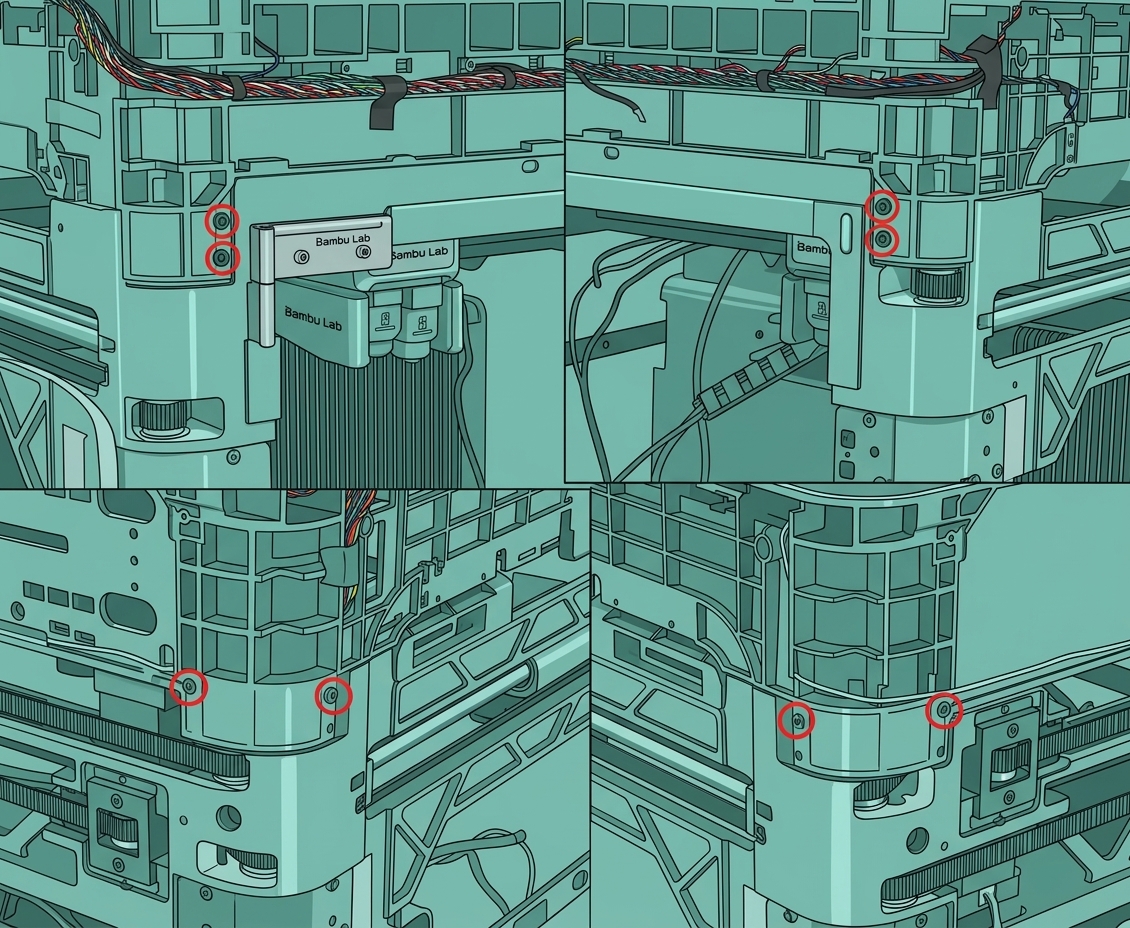

M3×10		Закрепление сборного узла верхней крышки
M3×10		Закрепление сборного узла нагрева хотенда H2S

10. MG 4×22

Спецификация	Изображение	Применение

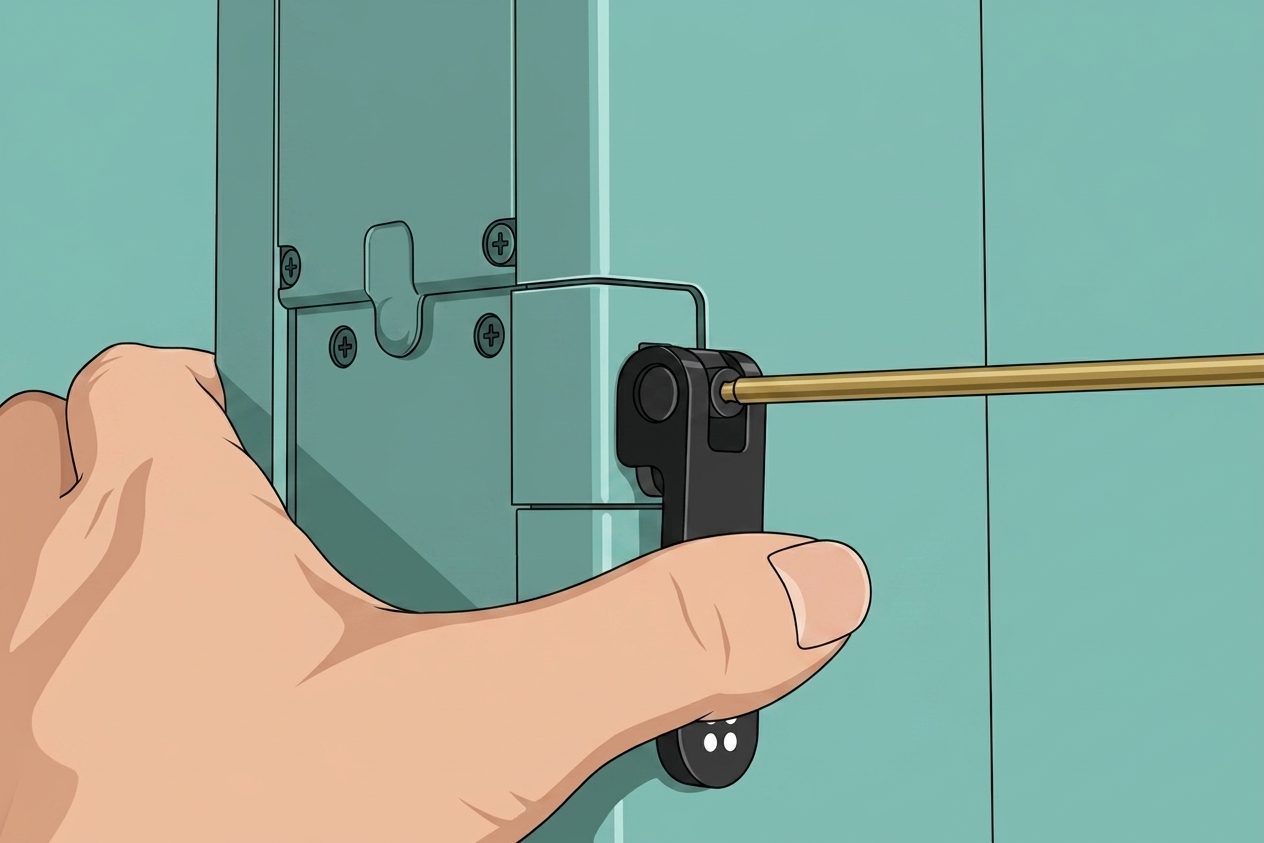

MG4×22		Закрепление рычага быстрого отключения лазерного/режущего модуля

2. Саморезы серии ST

11. ST 3×6

Спецификация	Изображение	Применение

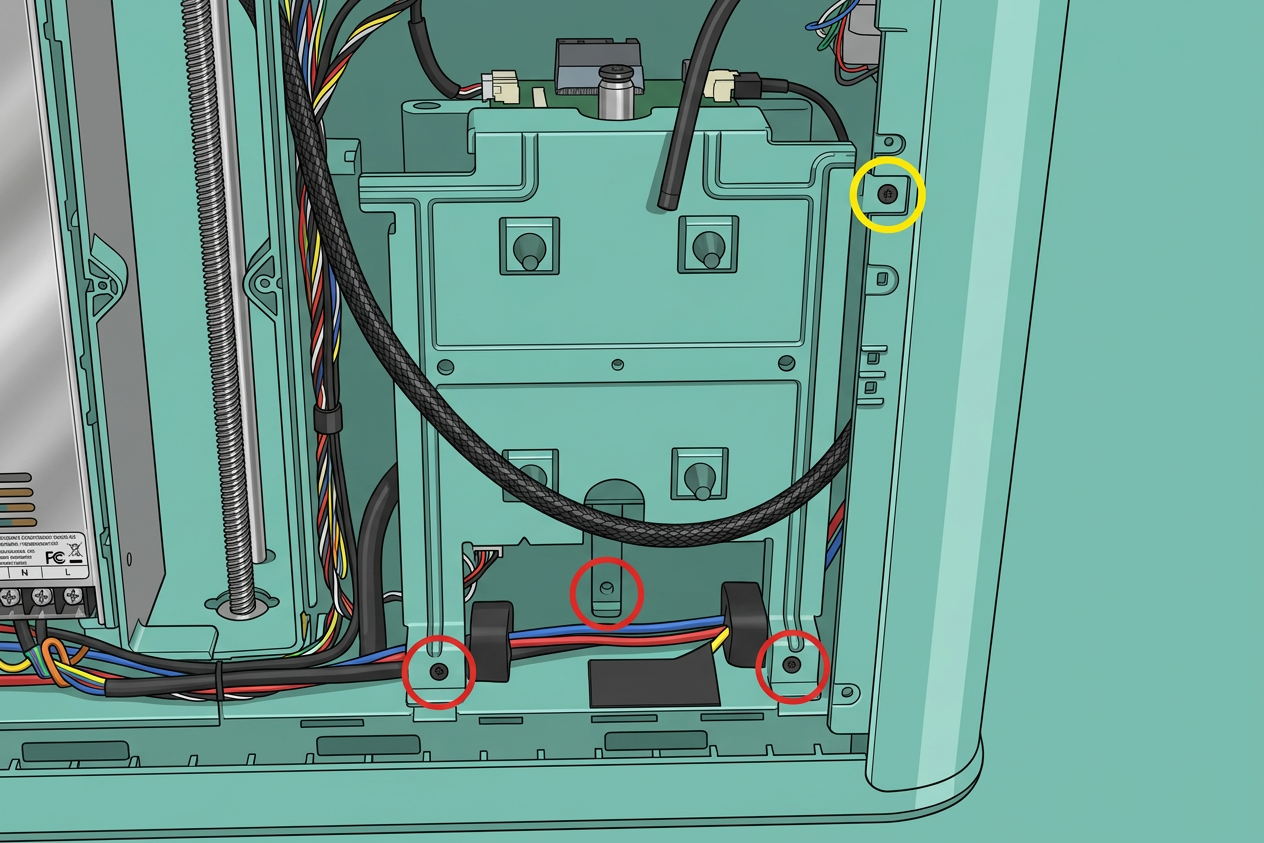

ST3×6		Закрепление встроенного воздушного насоса (красный круг)

12. ST 3×12

Спецификация	Изображение	Назначение

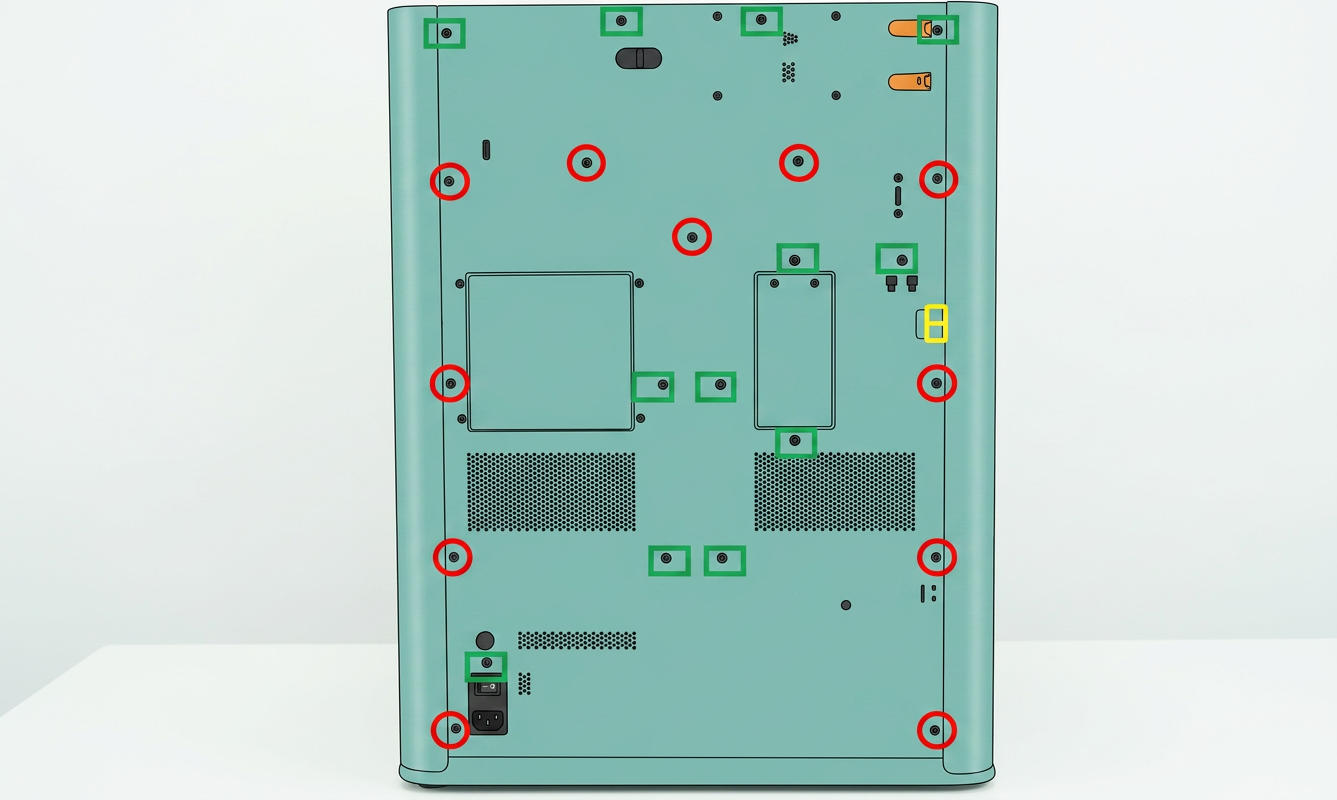

ST3×12		Закрепление монтажной пластины держателя катушки (желтый прямоугольник)

III. Винты серии BT

13.1 BT 2×5 (Малая головка)

Спецификация	Изображение	Назначение

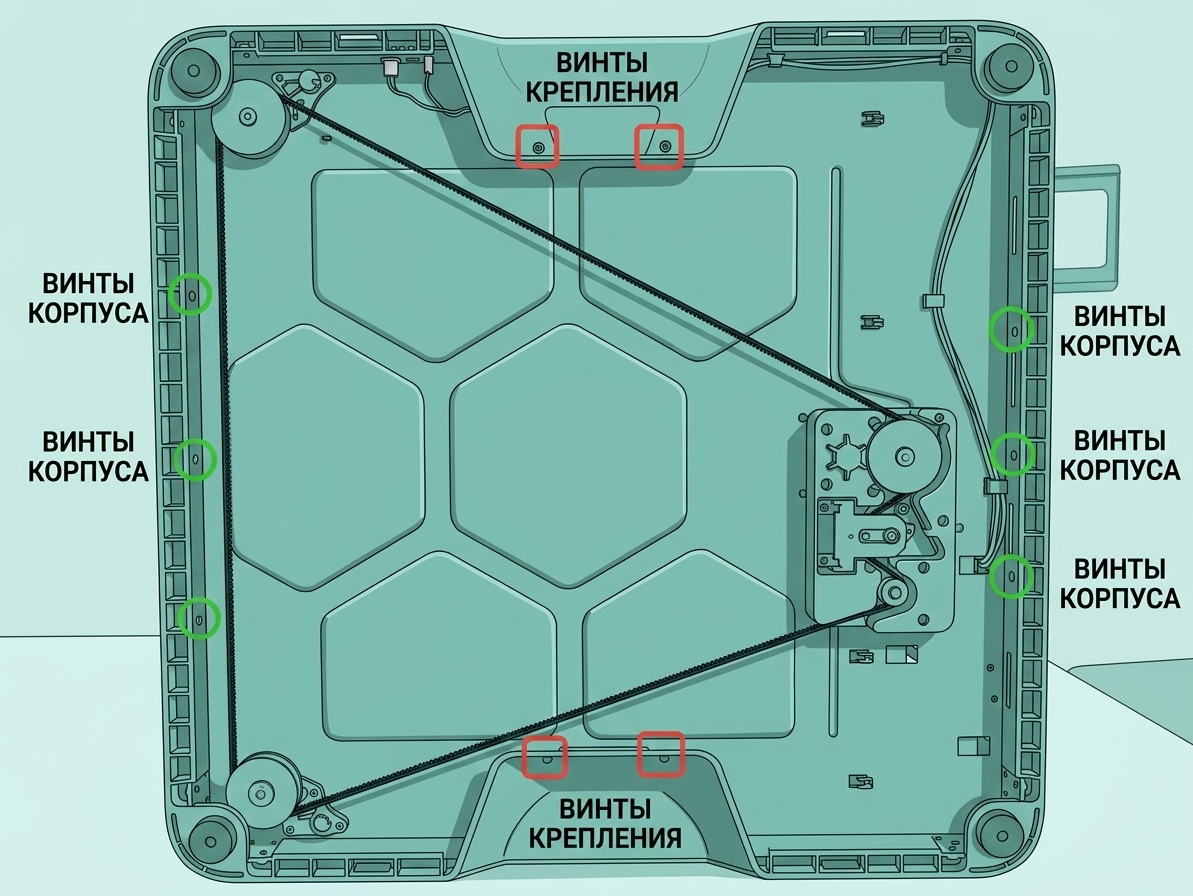

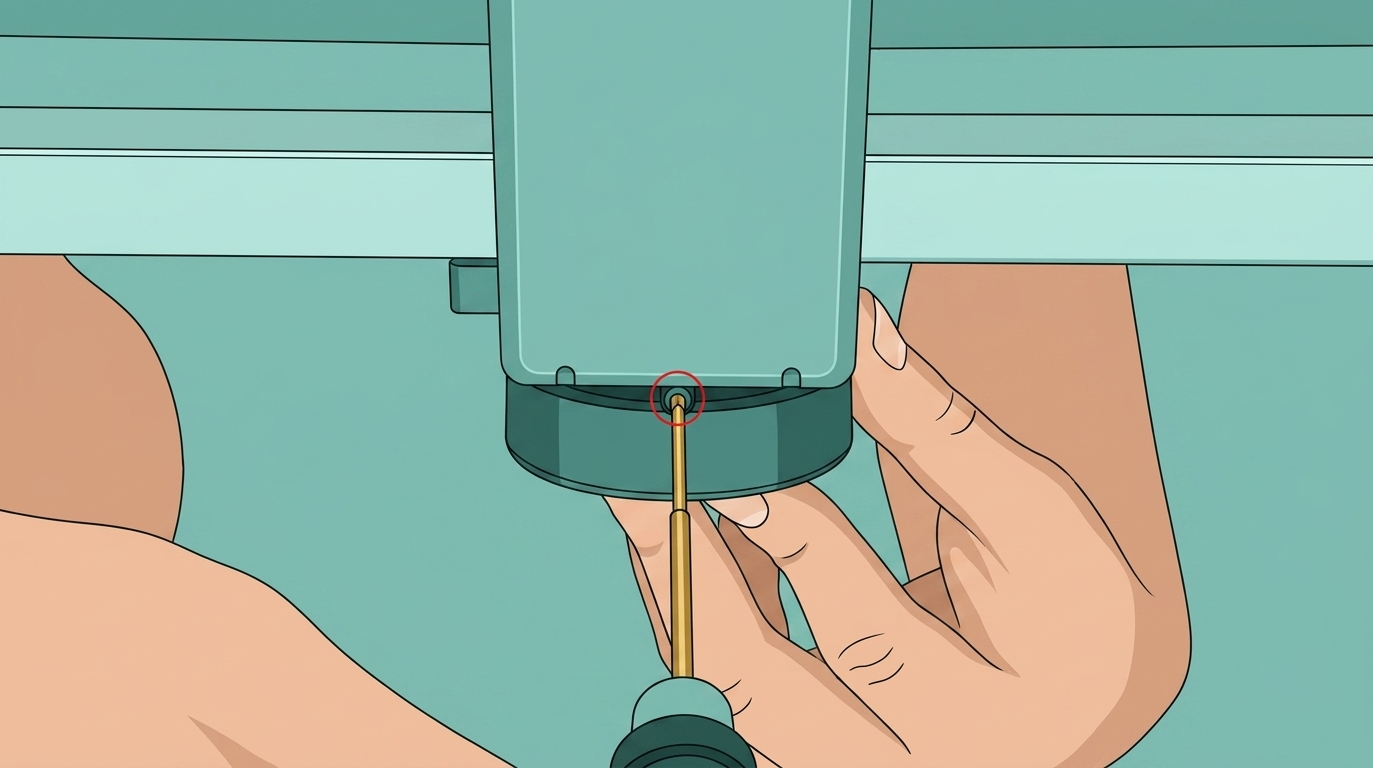

BT2×5		Закрепление нижней рамы принтера
BT2×5		Закрепление большого шестеренки сервопривода

13.2 BT 2×5 (Большая головка)

Спецификация	Изображение	Назначение

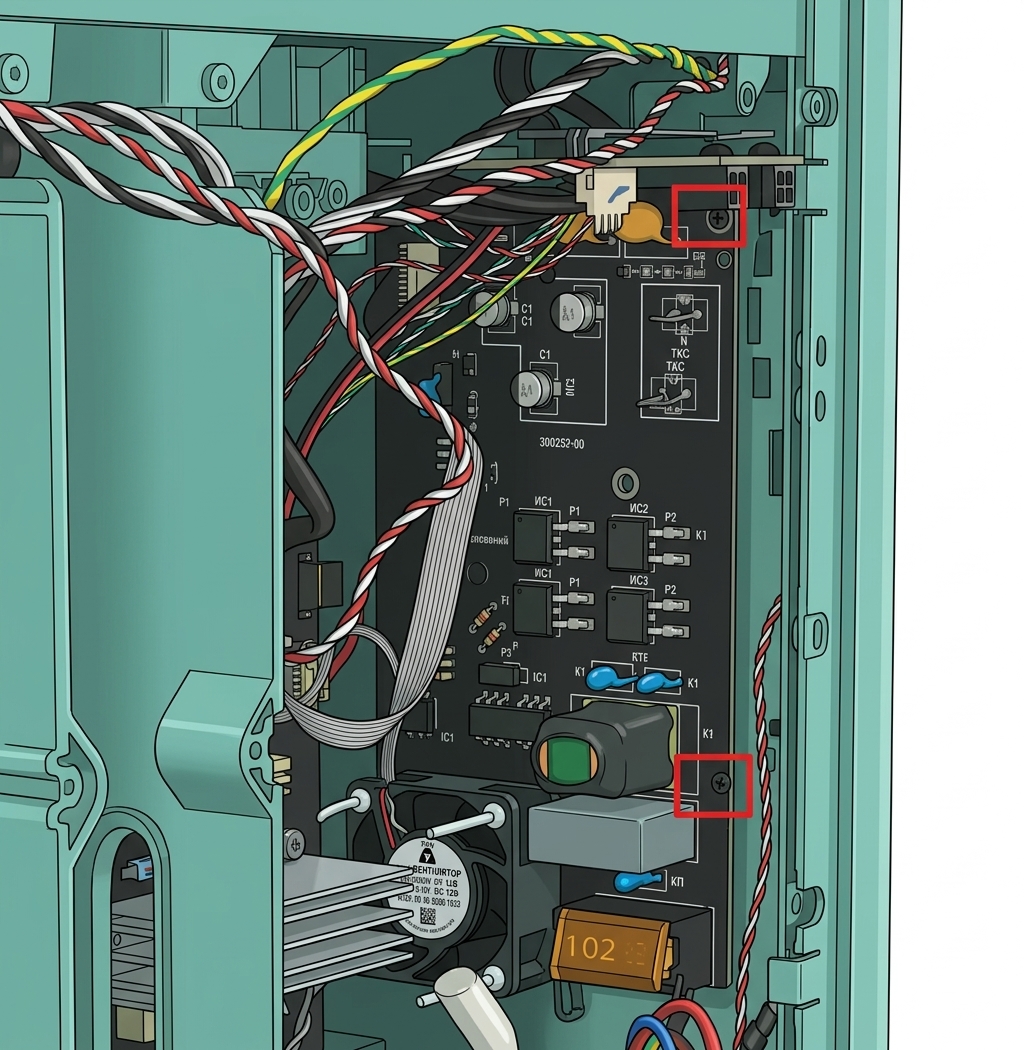

BT2×5		Закрепление платы MC
BT2×5		Закрепление платы AC
BT2×5		Закрепление платы H2S TH

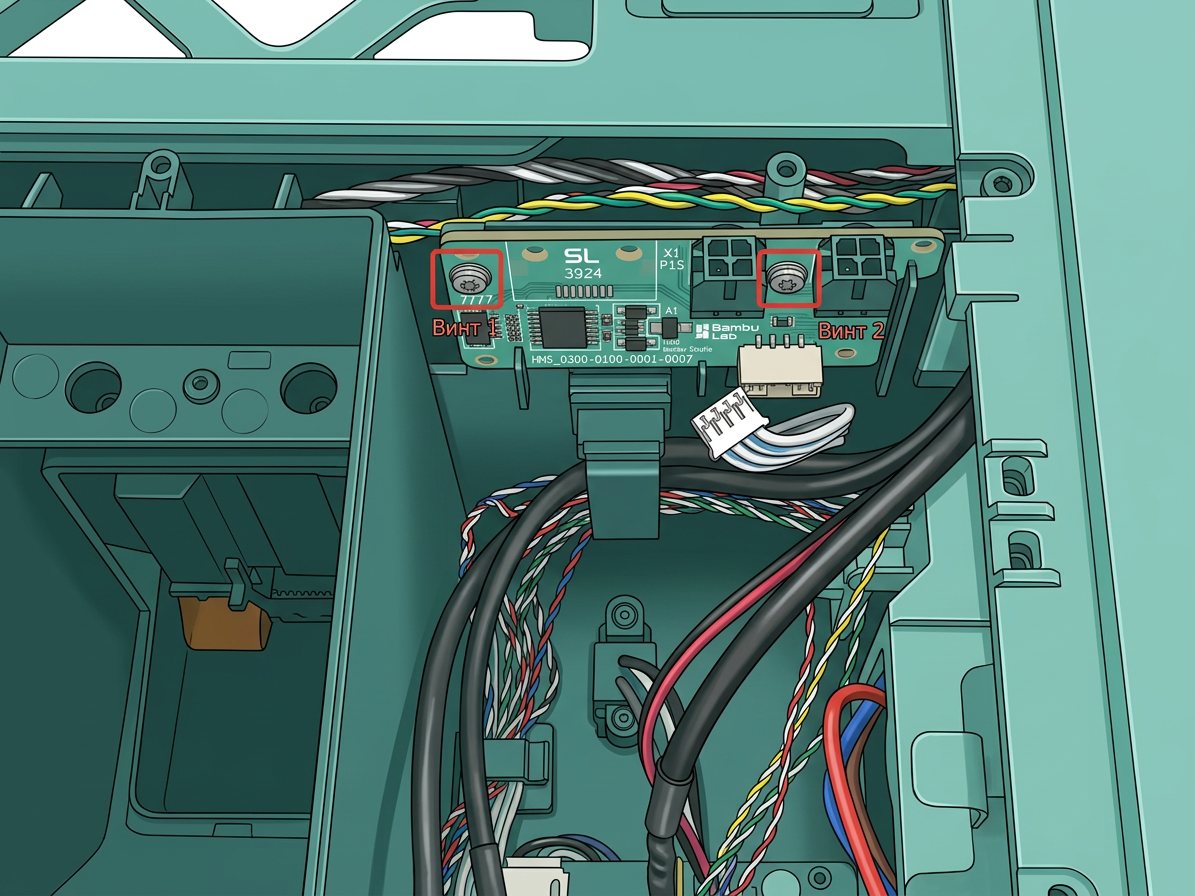

BT2×5		Закрепление платы USB

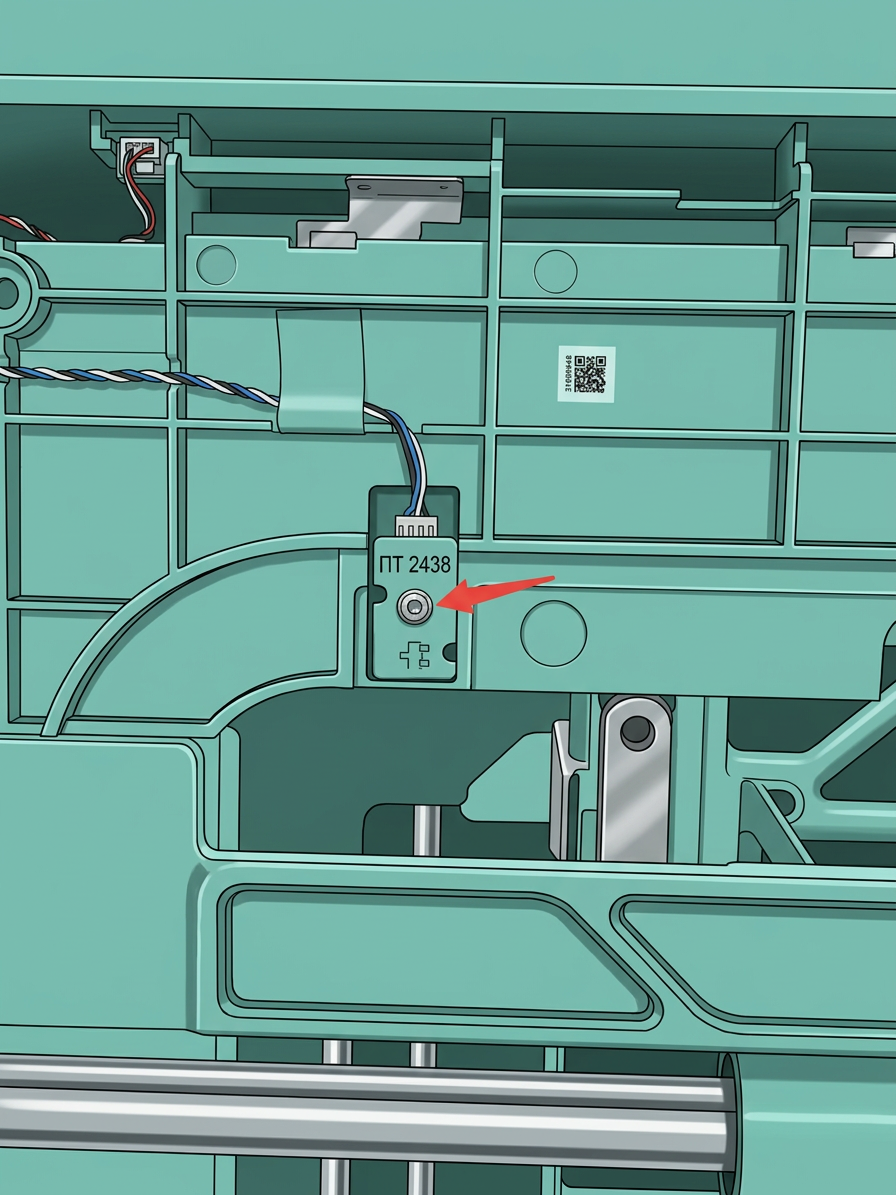

BT2×5		Закрепление платы датчика Холла справа

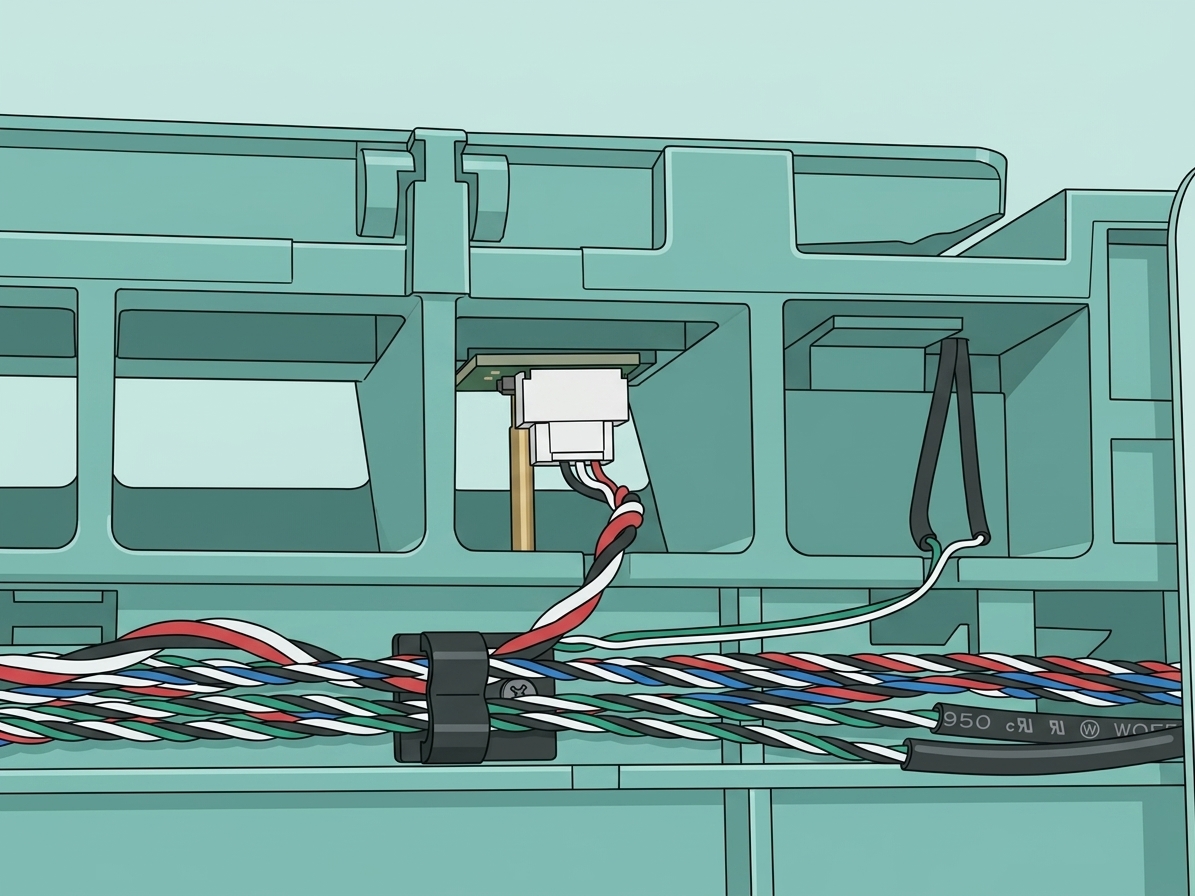

BT2×5		Закрепление платы датчика Холла верхнего стекла
BT2×5		Закрепление датчика Холла автоматического верхнего вентиля

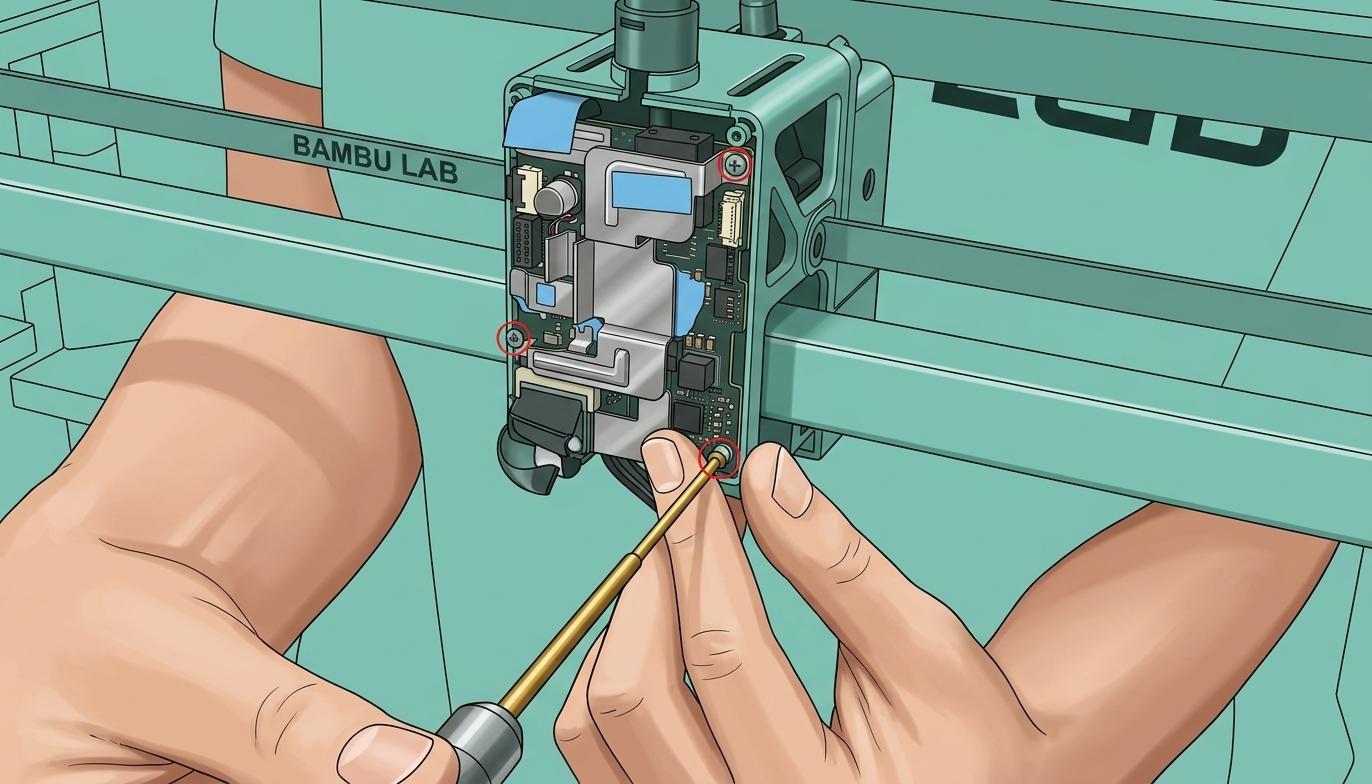

BT2×5		Закрепление камеры сопла
BT2×5		Закрепление вентилятора вспомогательного охлаждения деталей H2S
BT2×5		Закрепление платы интерфейса 4-контактного

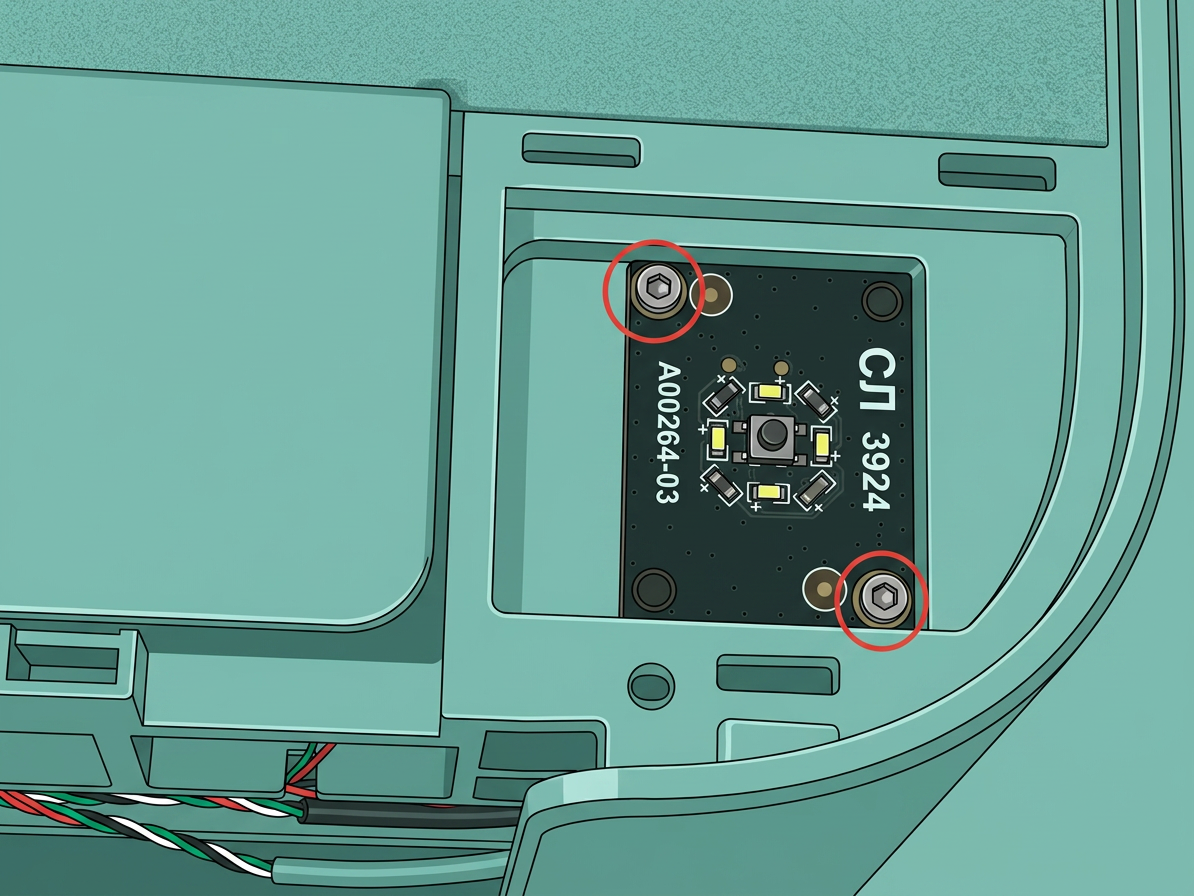

BT2×5		Закрепление кнопки запуска/остановки
BT2×5		Закрепление датчиков Холла натяжных роликов экструдера слева и справа

14. BT 2×8

Спецификация	Изображение	Назначение

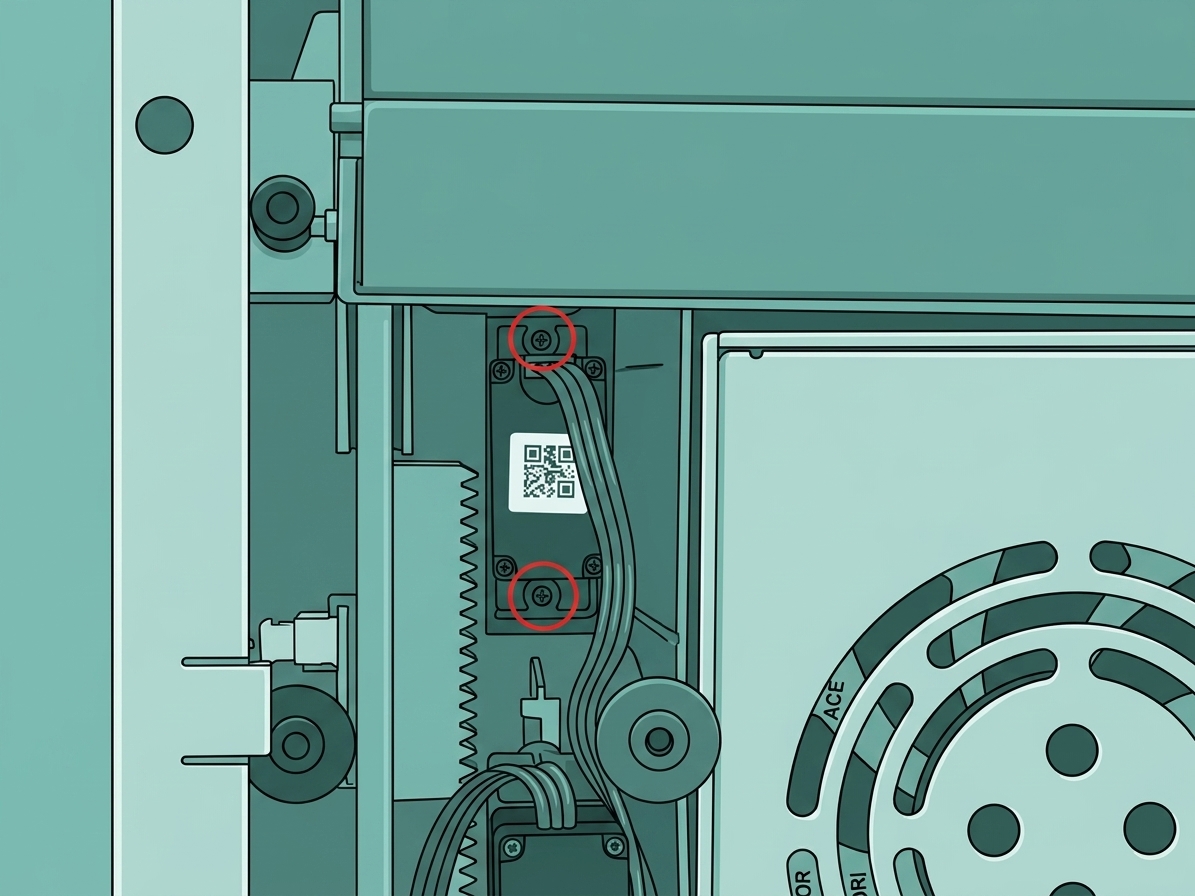

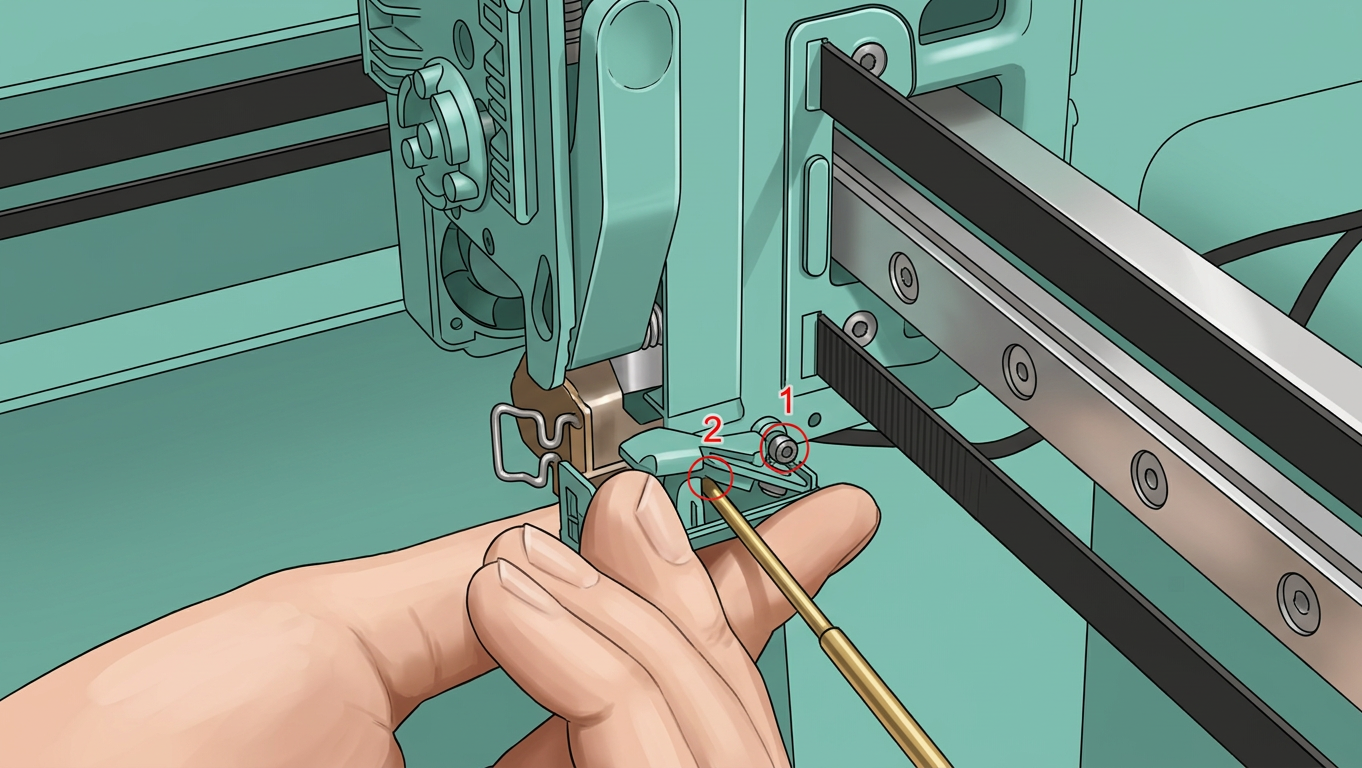

BT2×8		Закрепление блока крепления ремня индукционной стойки хотенда
BT2×8		Закрепление сервопривода
BT2×8		Закрепление вентилятора вспомогательного охлаждения деталей H2S

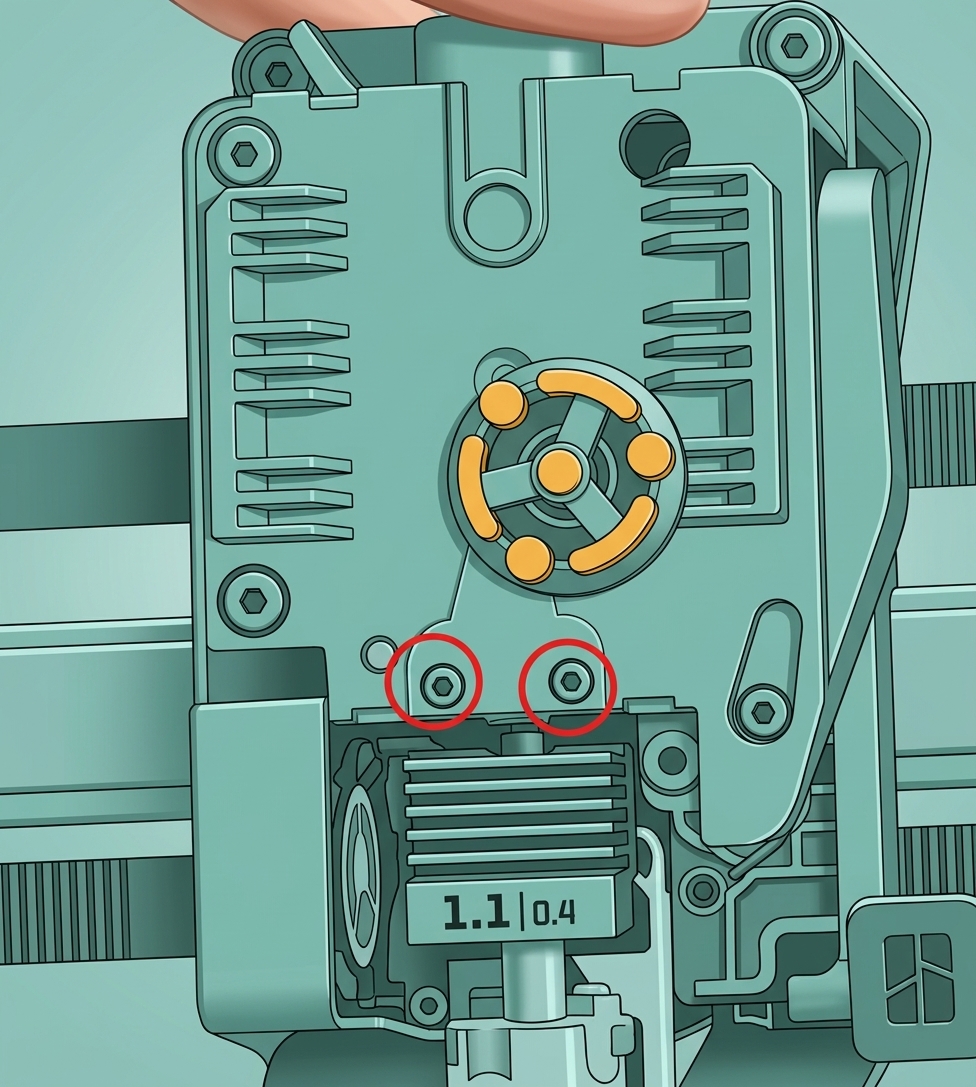

BT2×8		Закрепление посадочного места выхода H2S

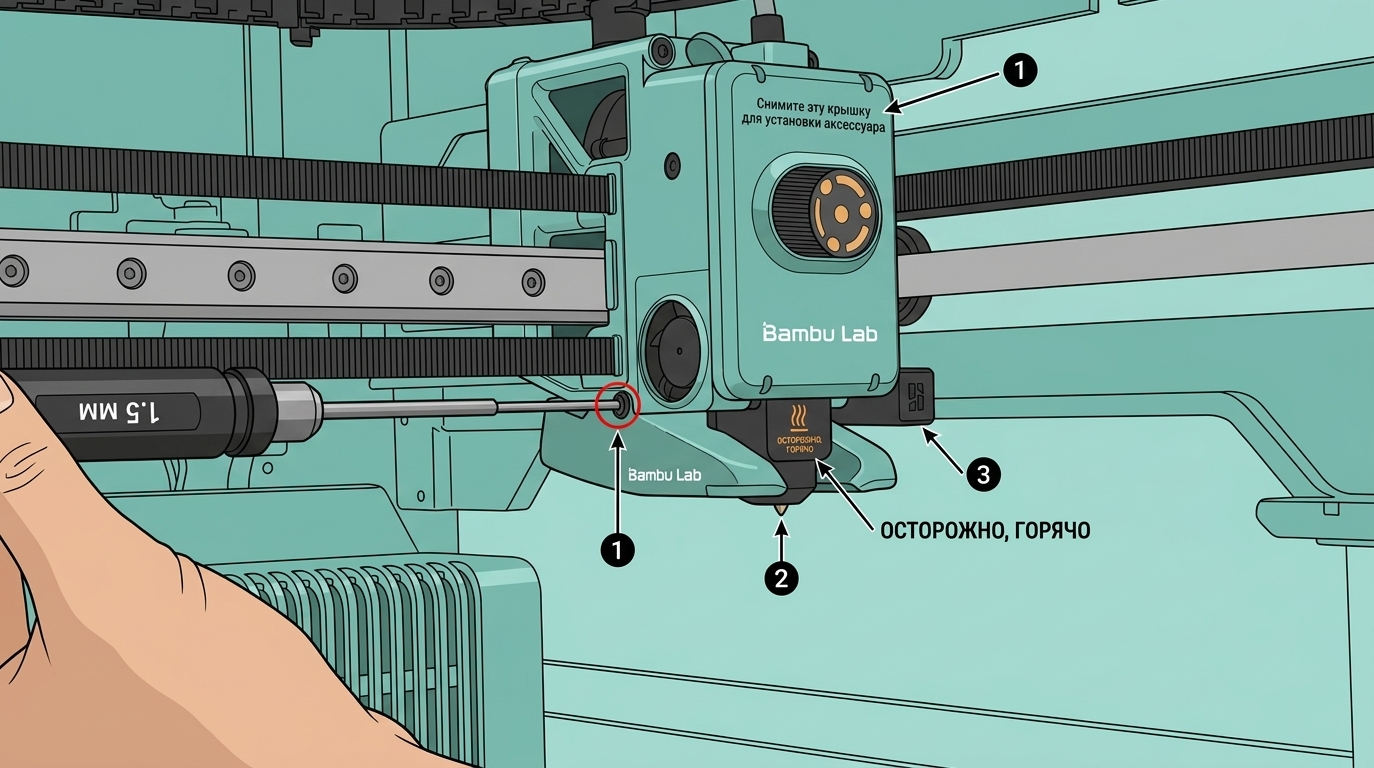

BT2×8		Закрепление камеры головки инструмента H2S

15. BT 2.6×8

Спецификация	Изображение	Назначение

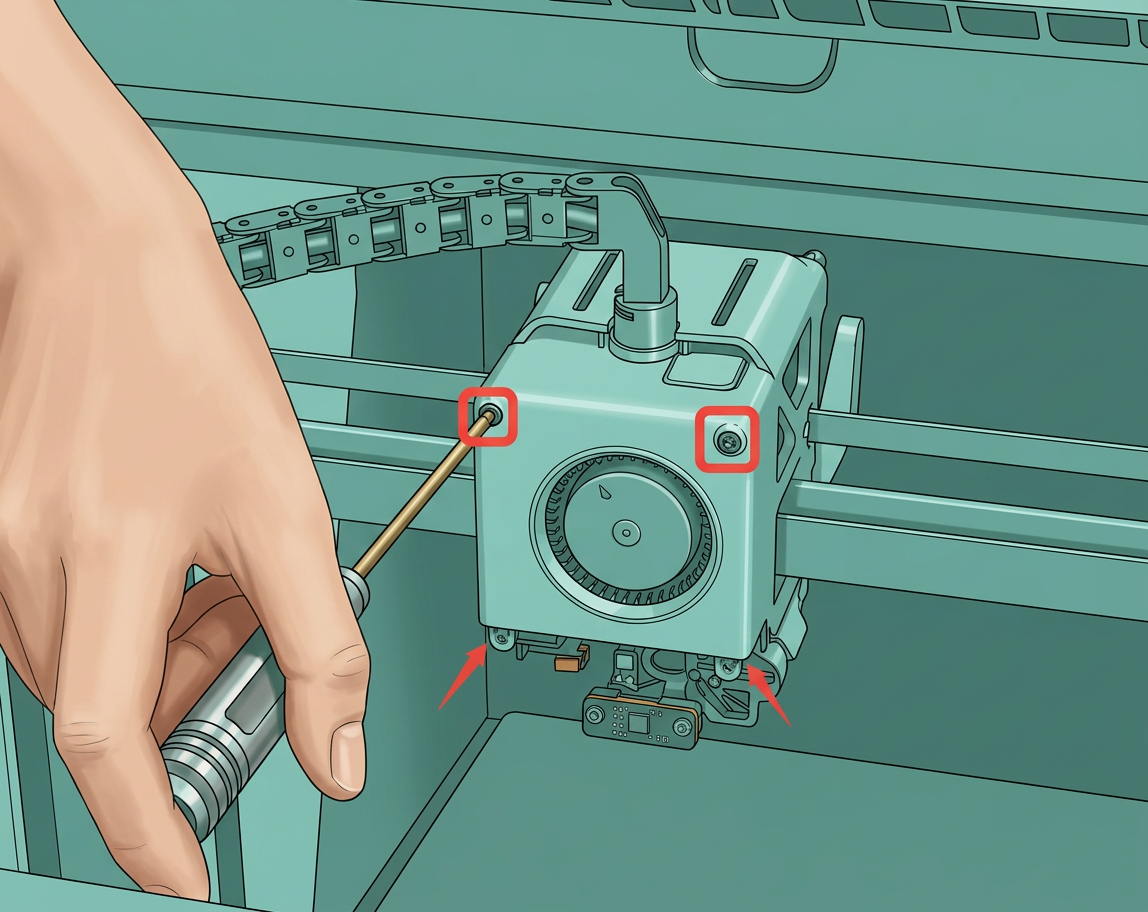

BT2.6×8		Закрепление вентилятора вспомогательного охлаждения деталей

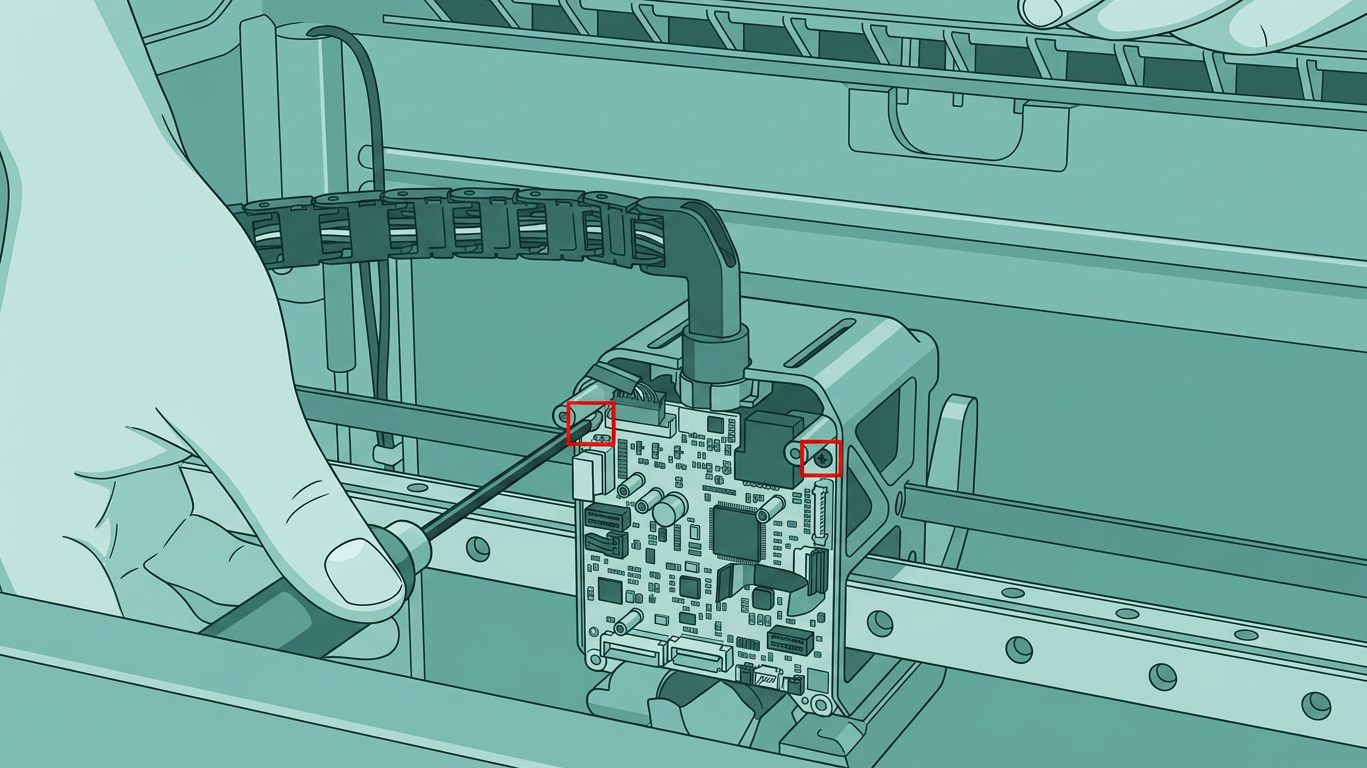

BT2.6×8>		Закрепление платы TH
BT2.6×8		Закрепление экструдера (красный круг)
BT2.6×8		Закрепление крышки платы AP

16. BT 3×5

Спецификация	Изображение	Назначение
BT3×5		Закрепление кронштейна трубки PTFE

17. BT 3×6

Спецификация	Изображение	Назначение

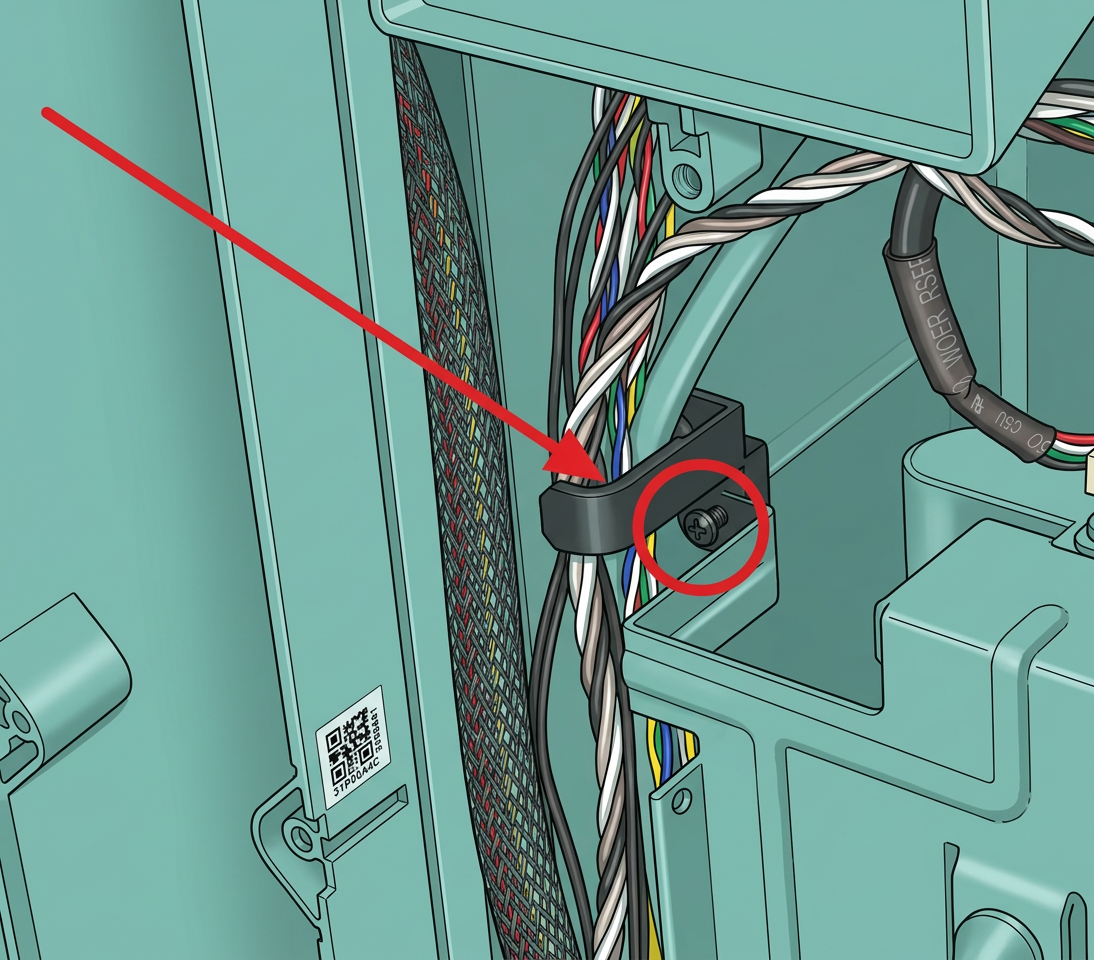

BT3×6		Закрепление встроенного воздушного насоса

18. BT 3×8

Спецификация	Изображение	Назначение

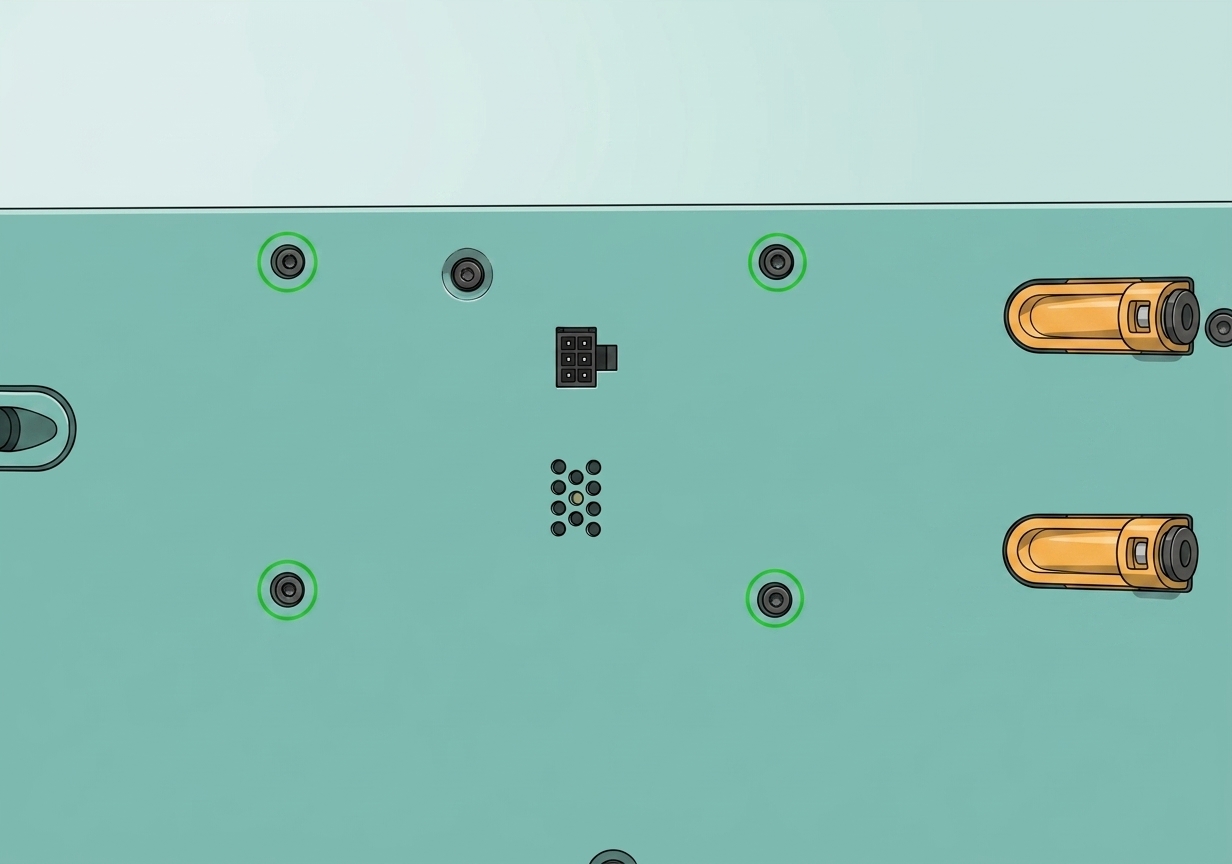

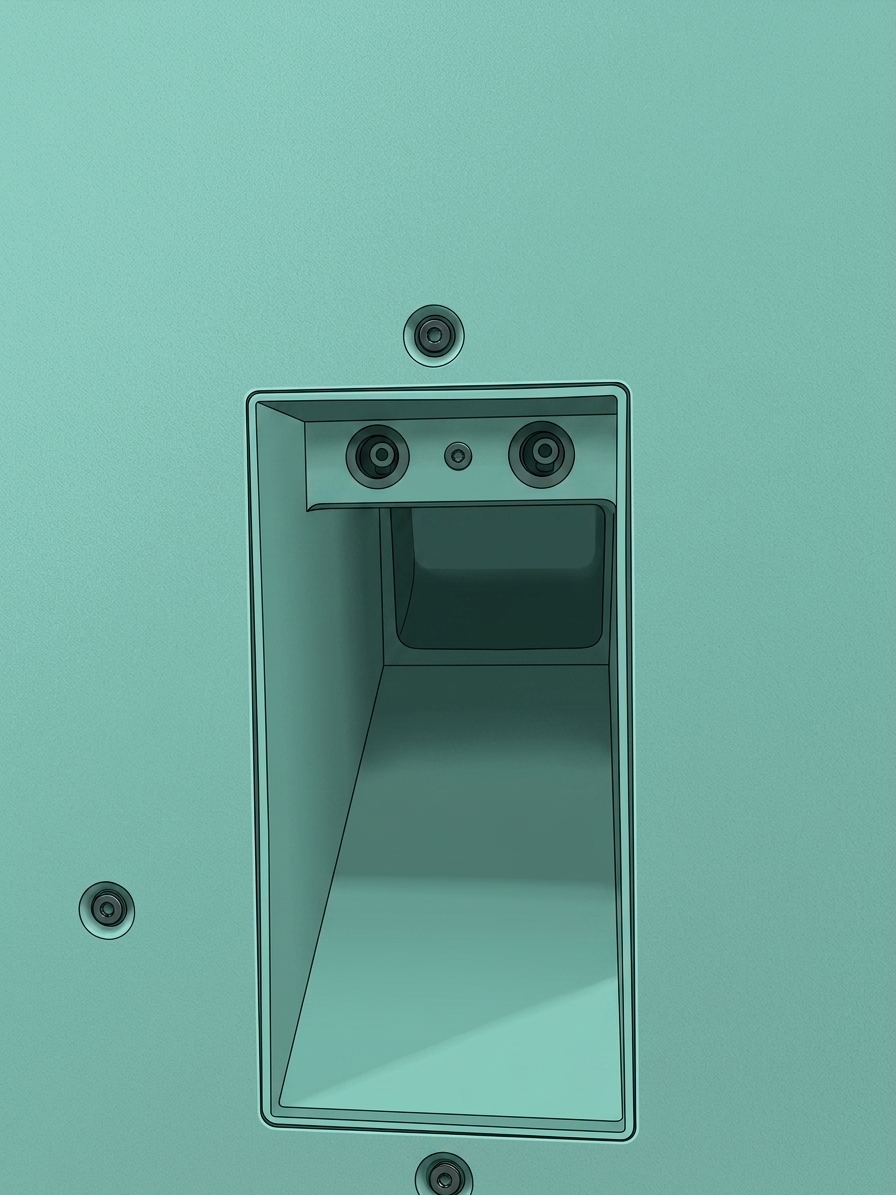

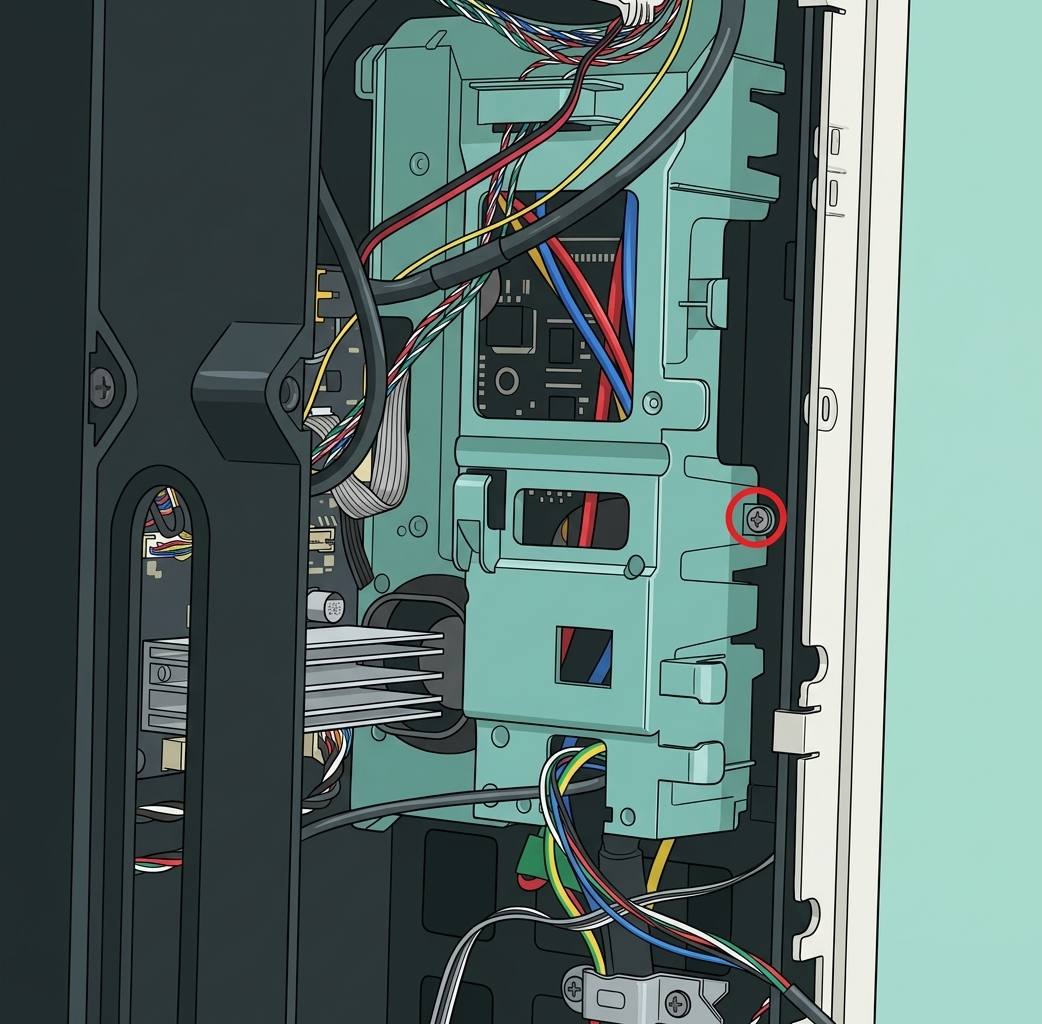

BT3×8		Закрепление задней панели (Зеленая коробка)
BT3×8		Закрепление желоба для промывки

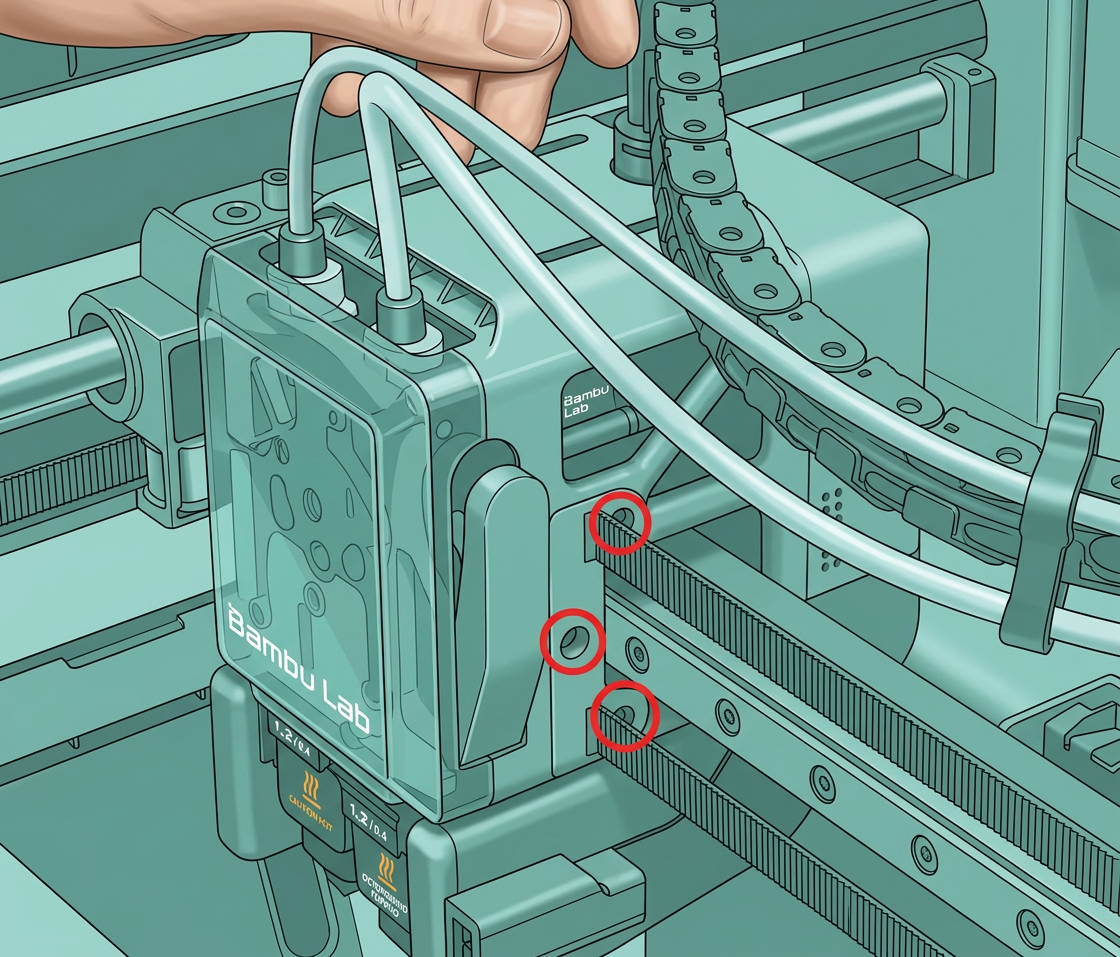

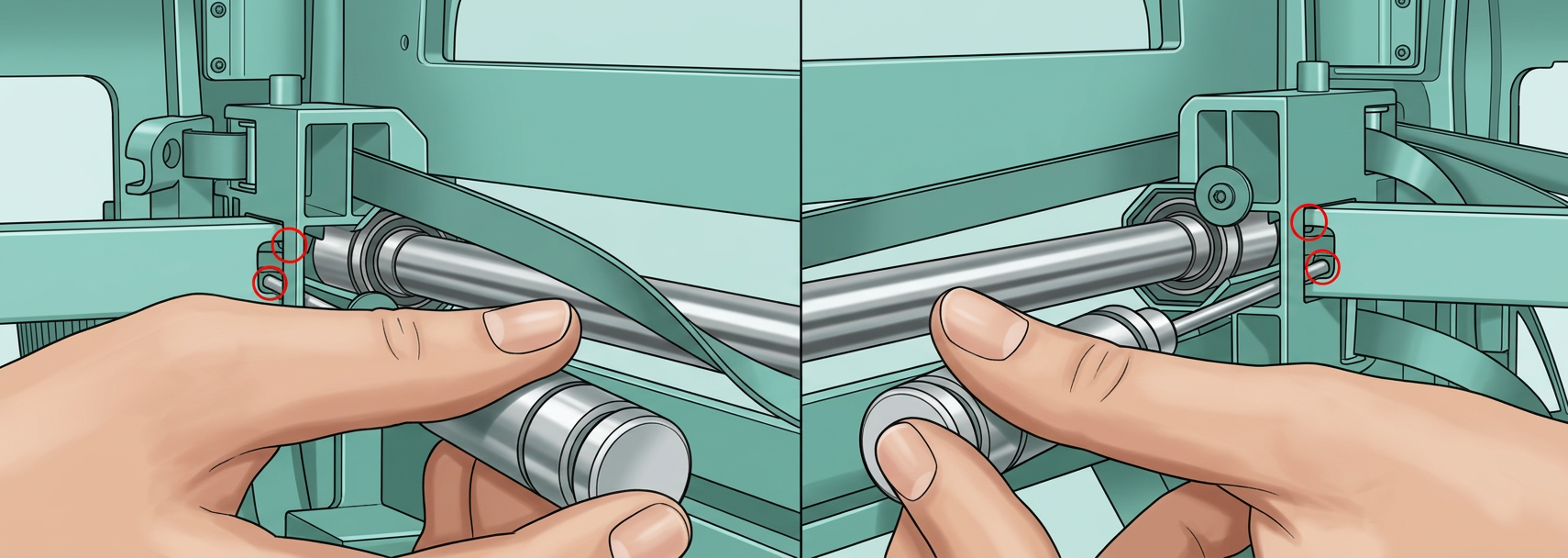

BT3×8		Закрепление левых и правых тележек
BT3×8		Закрепление воздуховода вспомогательного охлаждения деталей
BT3×8		Закрепление воздуховода вспомогательного охлаждения деталей

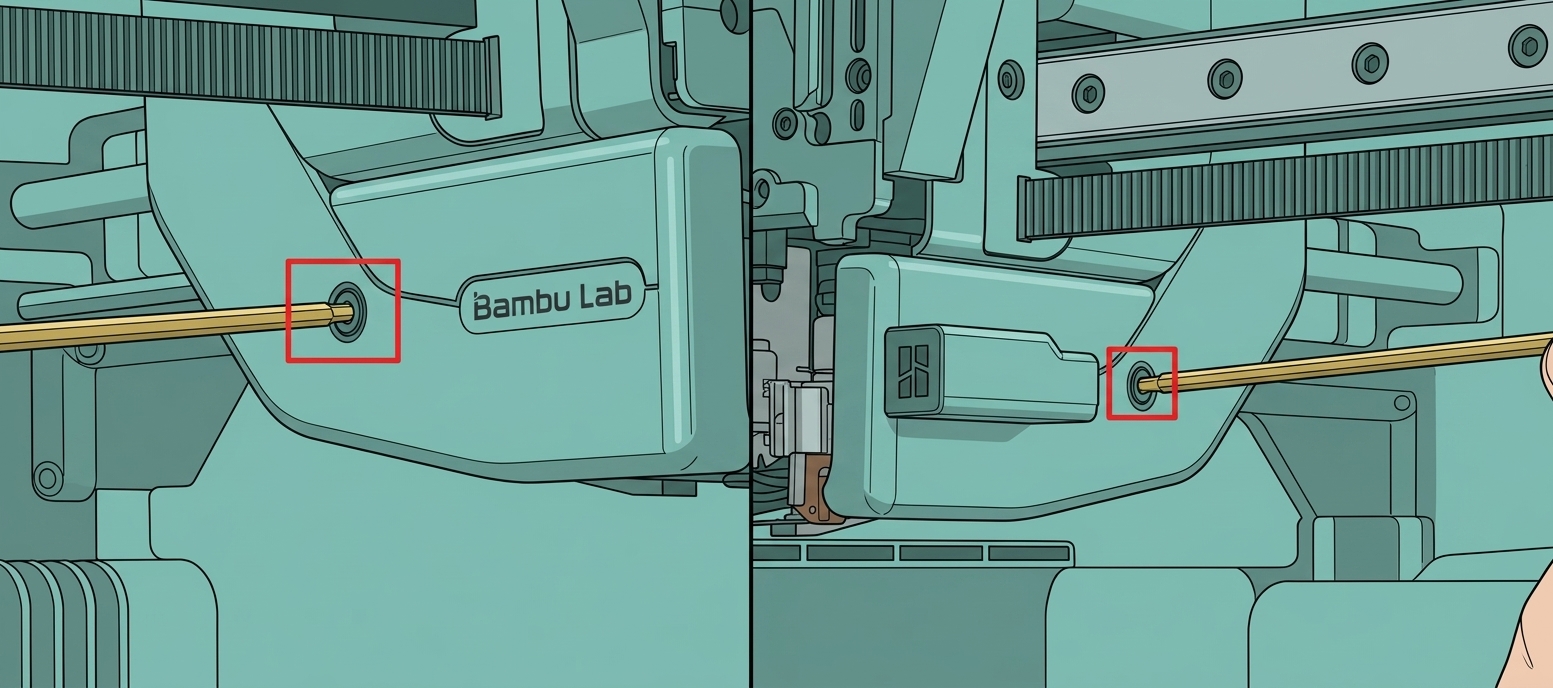

BT3×8		Закрепление передней крышки экструдера H2S
BT3×8		Закрепление буфера
BT3×8		Закрепление крышки AC
BT3×8		Закрепление розетки выключателя питания

IV. Винты BTG

19. BTG 3×20

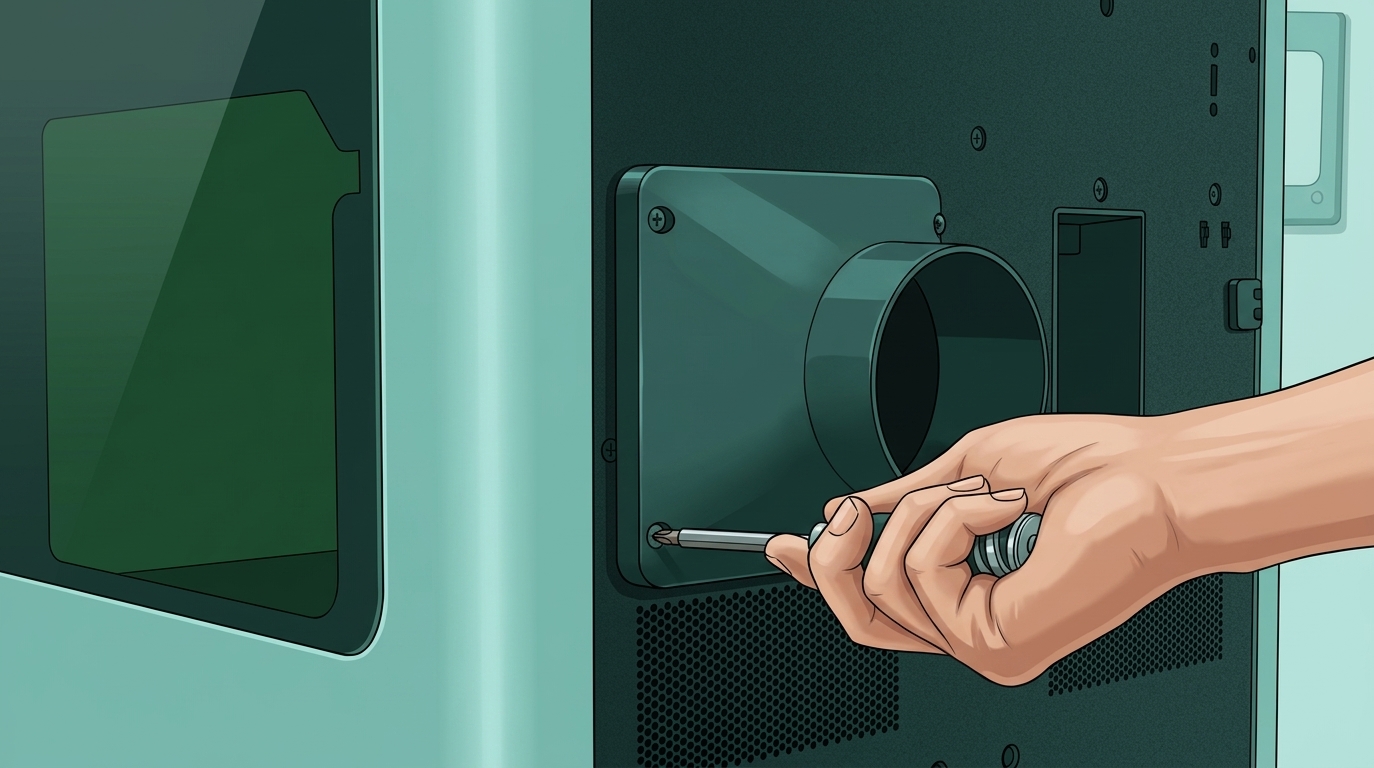

Если вам необходимо установить только трубу для отвода дыма, мы рекомендуем приобрести Адаптер трубы для отвода дыма, который также включает необходимые винты для установки.

Спецификация	Изображение	Назначение

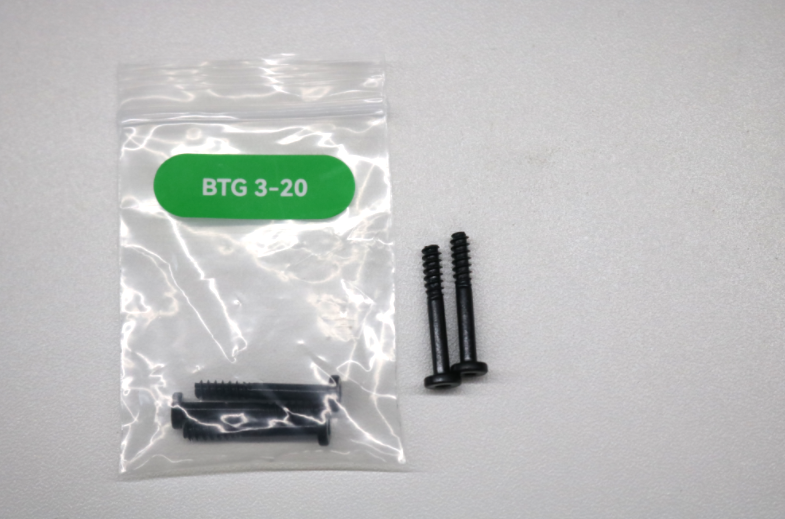

BTG 3×20		Закрепление адаптера трубы для отвода дыма

V. Резиновые заклепки для вентиляторов

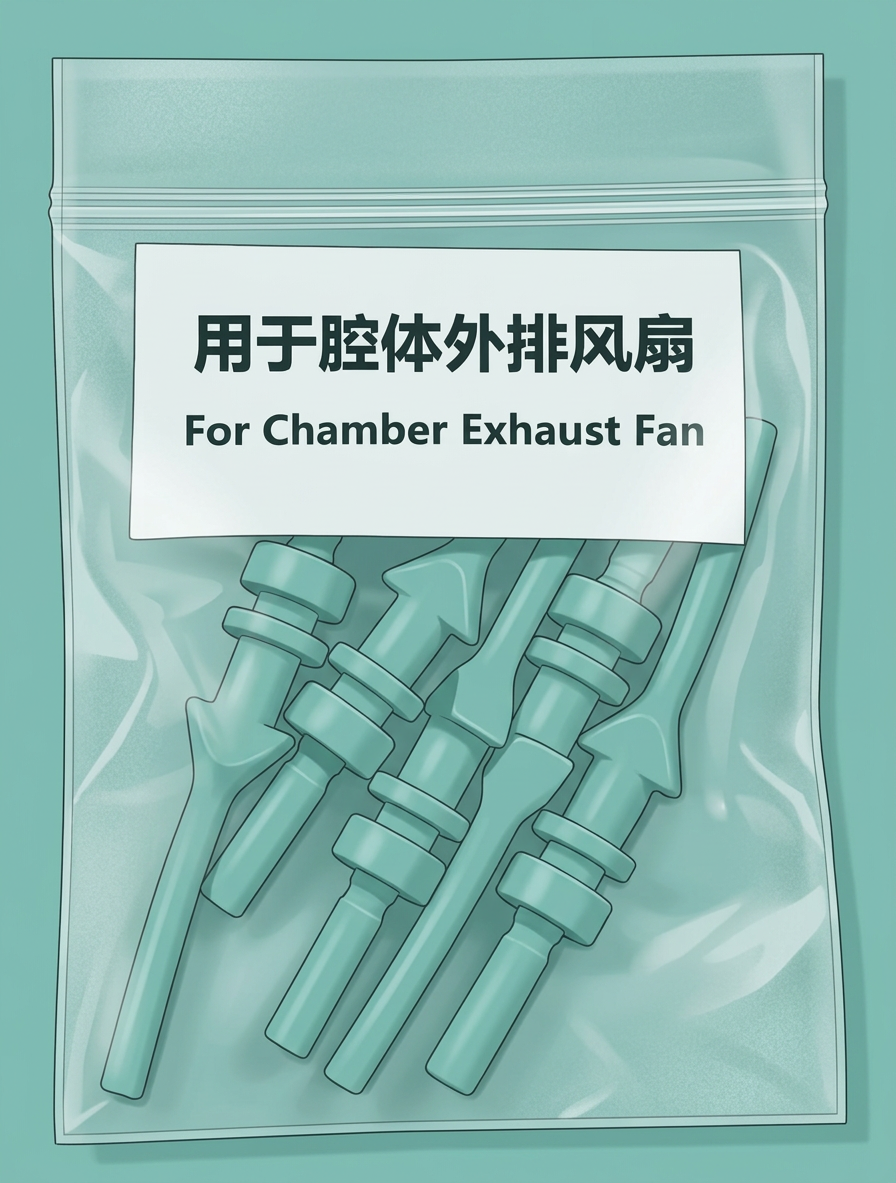

auxiliary-part-cooling-fan" class="toc-header">20. Вентилятор вспомогательного охлаждения деталей
