Замените трубку PTFE в печатной головке

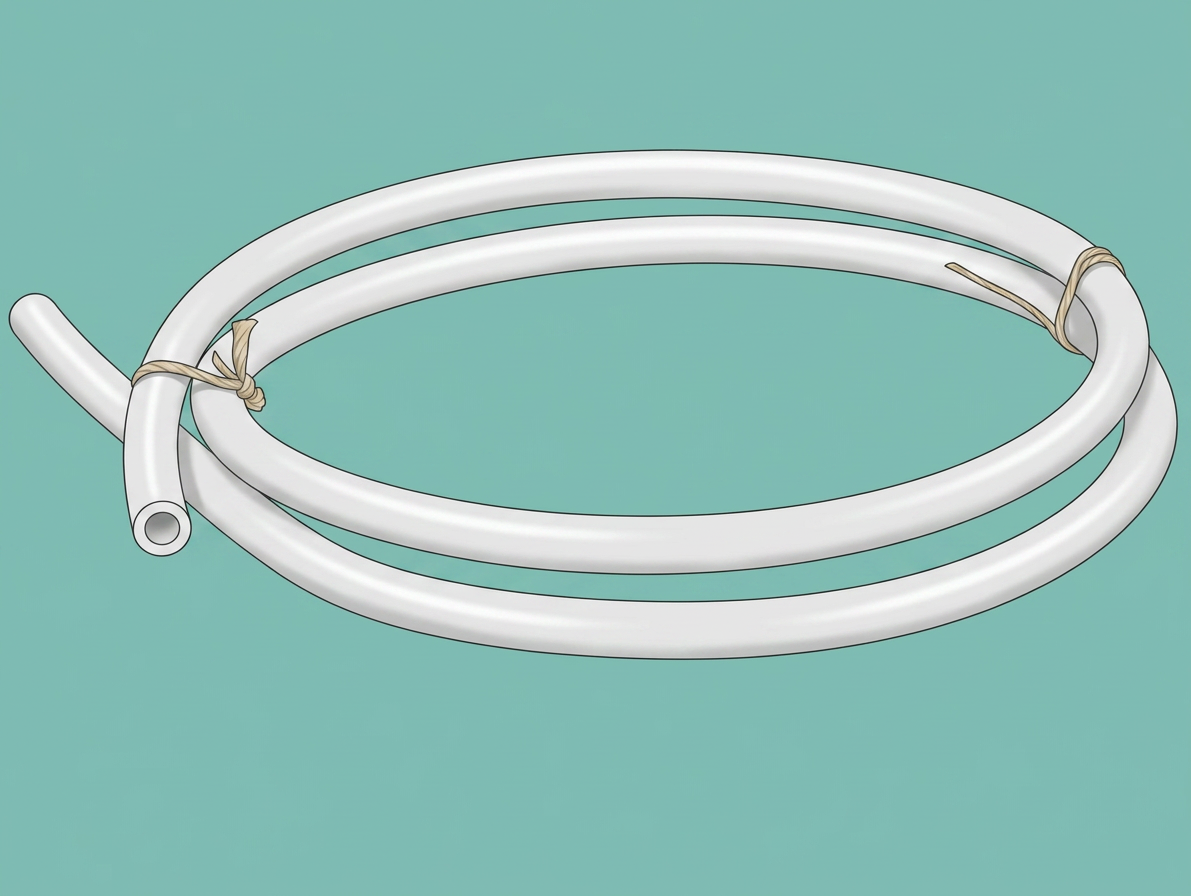

Длина: 530 мм.
Инструменты
Нет
Подготовка
Выгрузите филамент и выключите принтер.
Видеоинструкция
Разборка

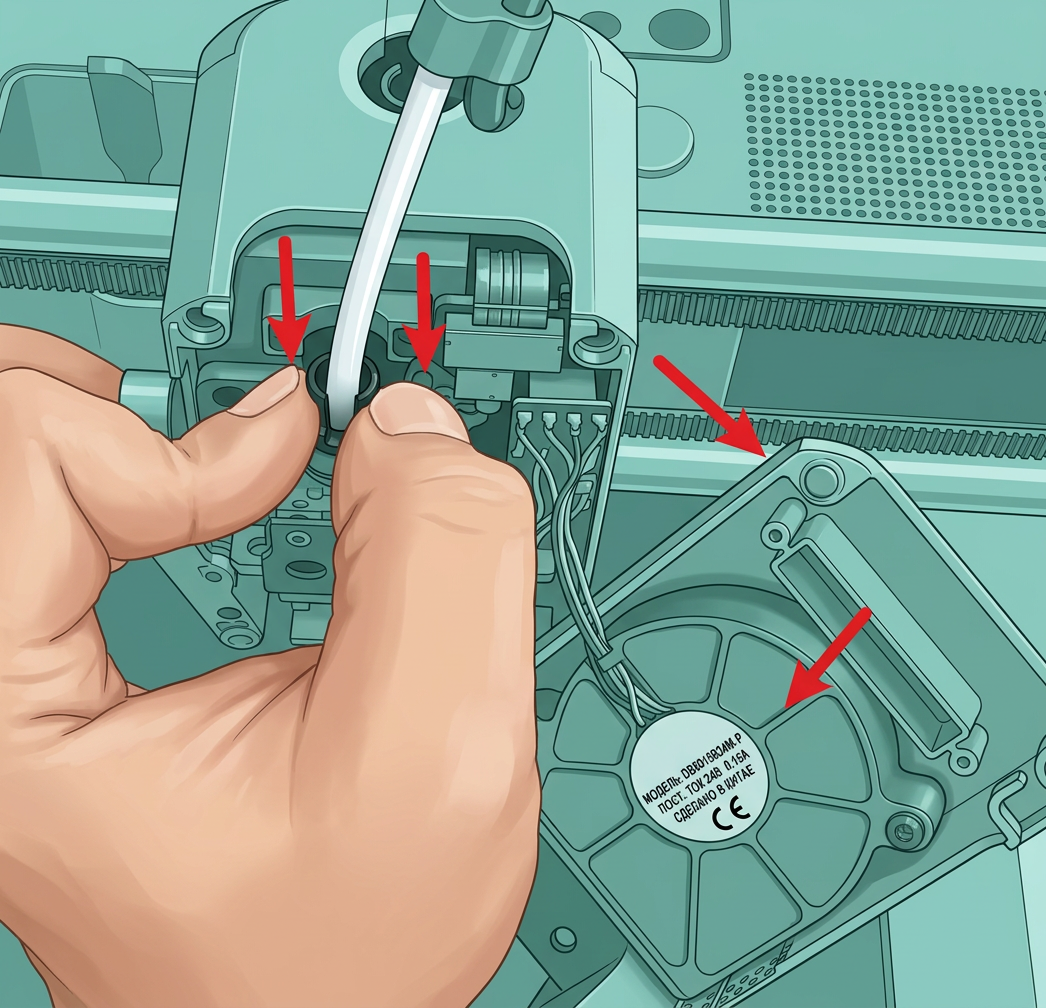

Шаг 1 - Выньте трубку PTFE
Откройте переднюю сборку корпуса, нажмите на пневматический фитинг и аккуратно выньте трубку для филамента.

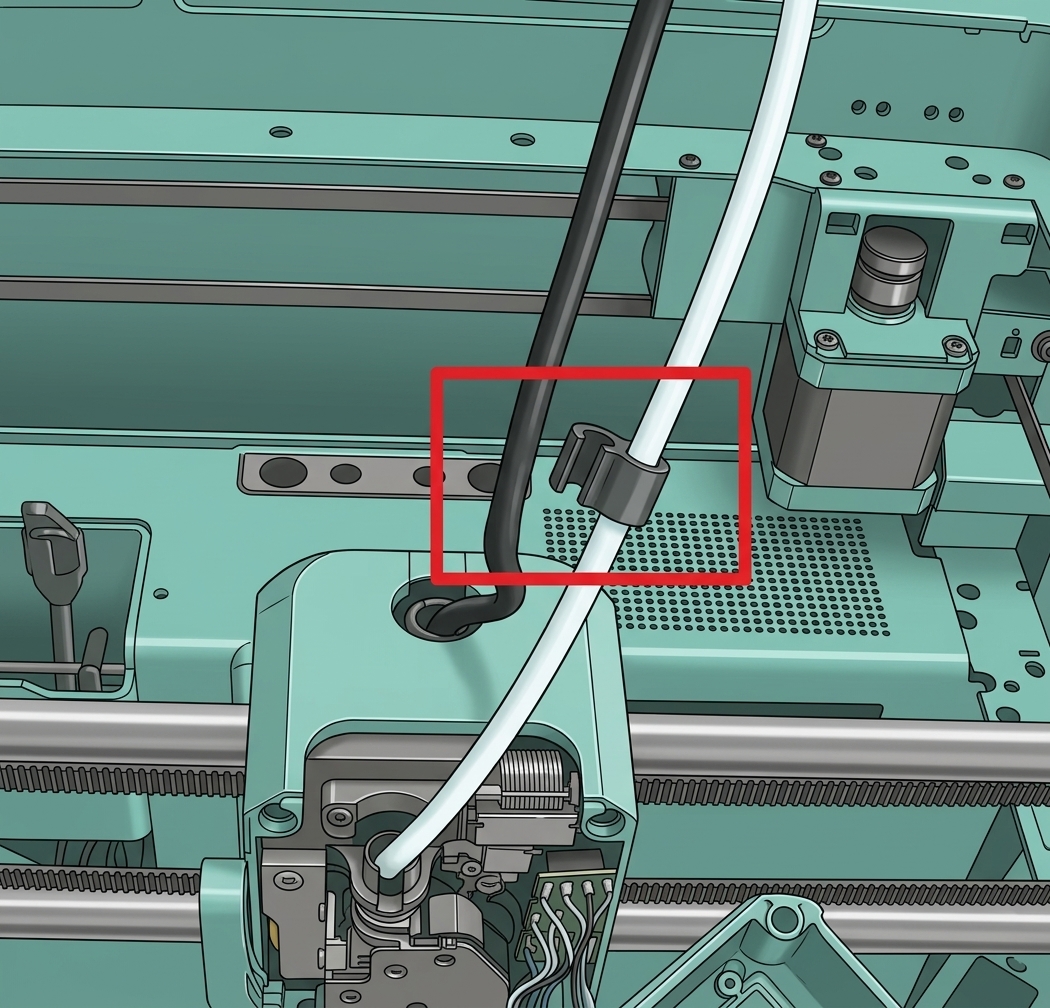

Шаг 2 - Освободите кабель печатной головки
Ослабьте и снимите кабель печатной головки (черный) с зажимов трубки PTFE для филамента
 |
 |

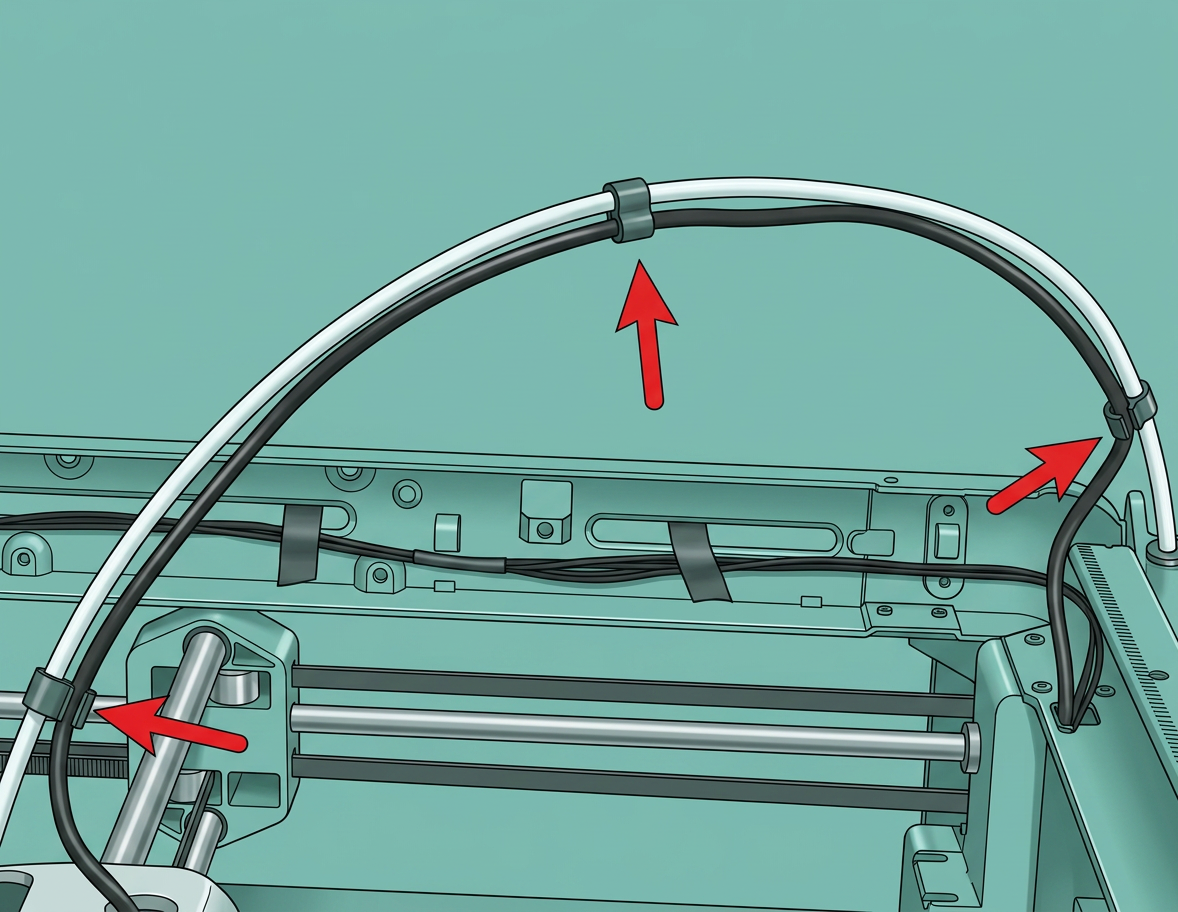

Шаг 3 - Снимите фиксирующие зажимы

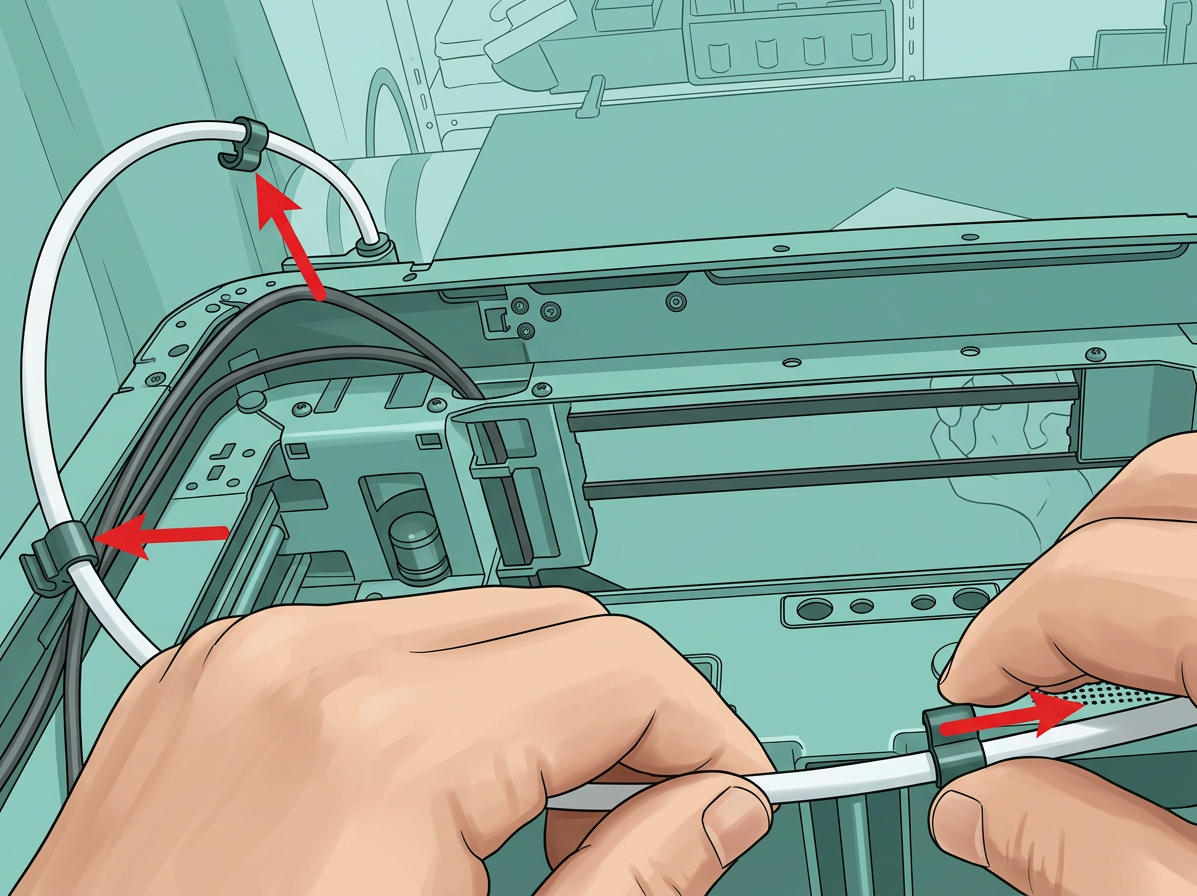

Чтобы снять 3 зажима для трубки PTFE филамента, сдвиньте их вдоль трубки к концу для легкого снятия.
Шаг 4 - Извлеките трубку
Нажмите на пневматический фитинг, показанный на изображении ниже, и выньте трубку для филамента с другой стороны.
Сборка

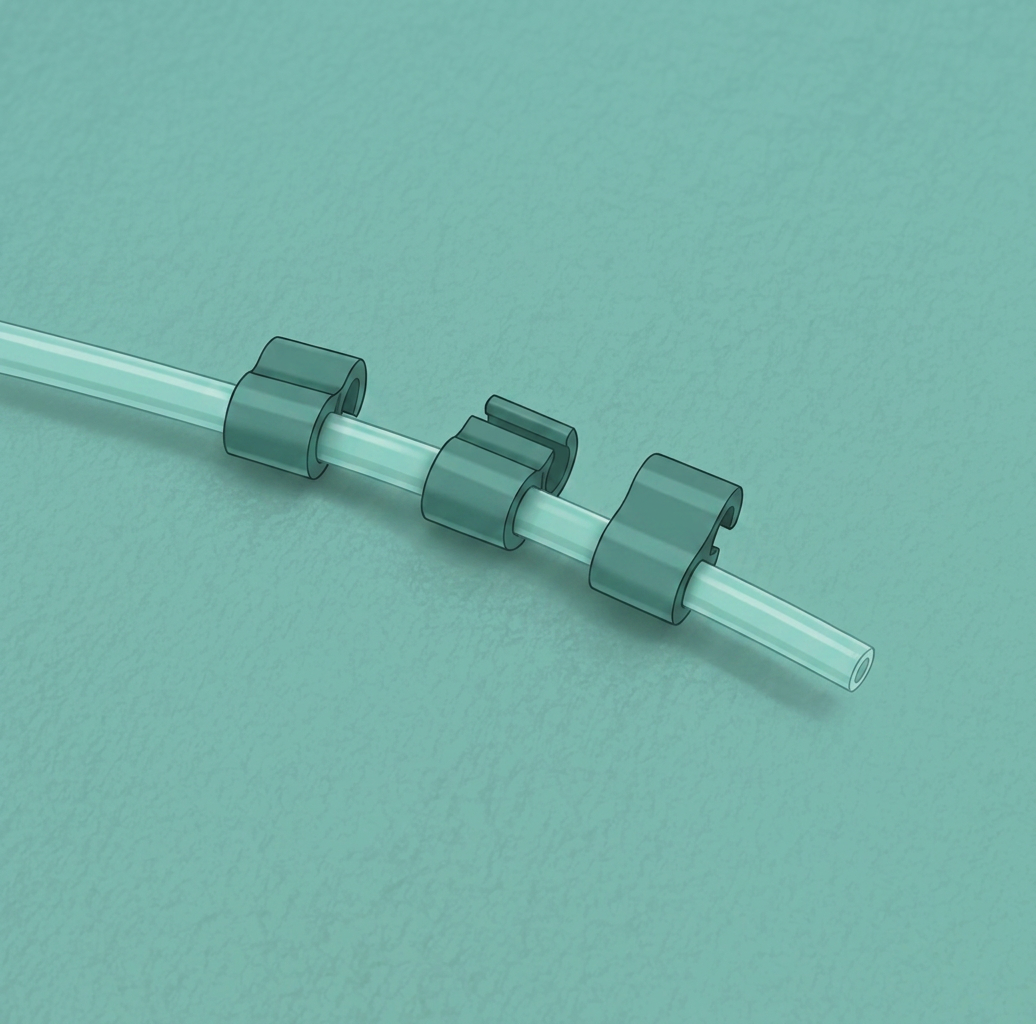

Шаг 1 - Установите фиксирующие зажимы

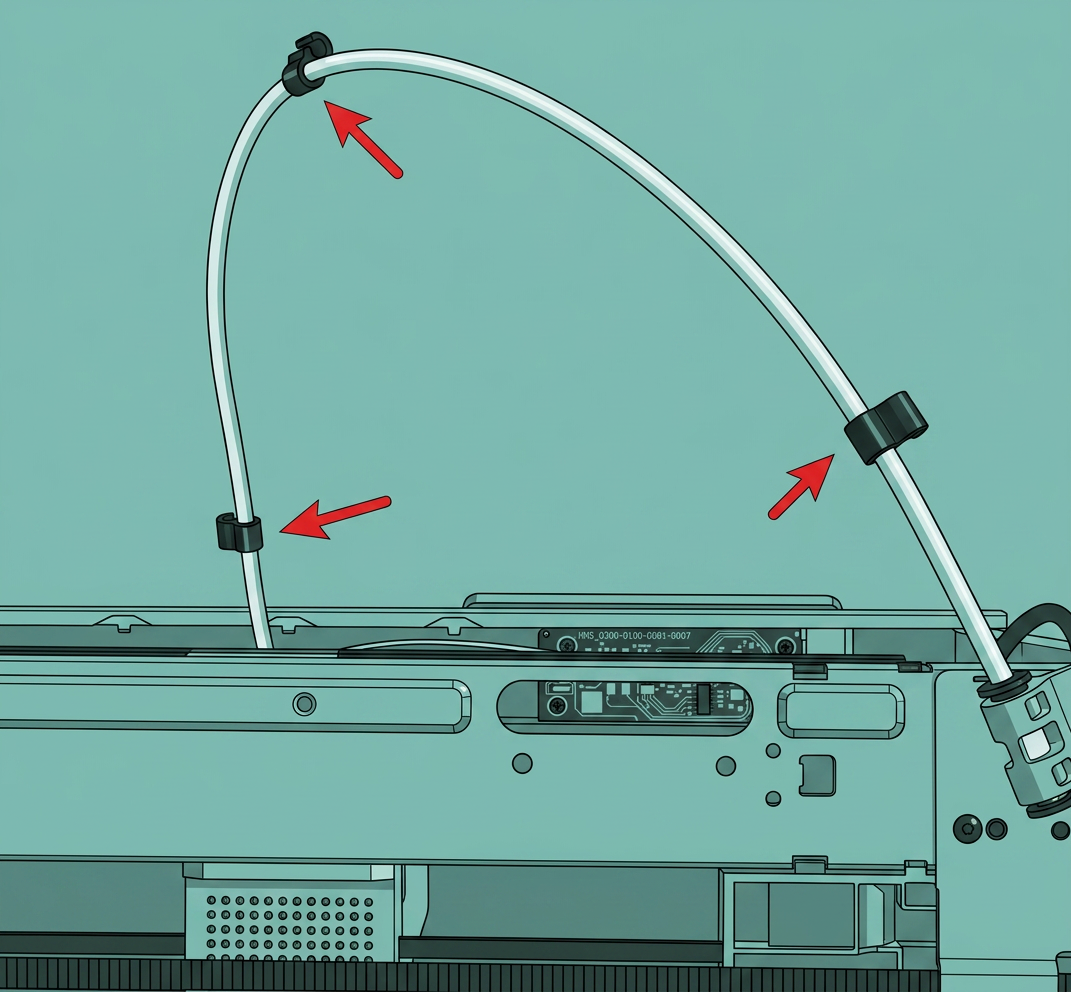

Установите 3 зажима обратно на трубку для филамента PTFE, переместив их в нужные места.
Шаг 2 - Установите трубку в анкерный узел

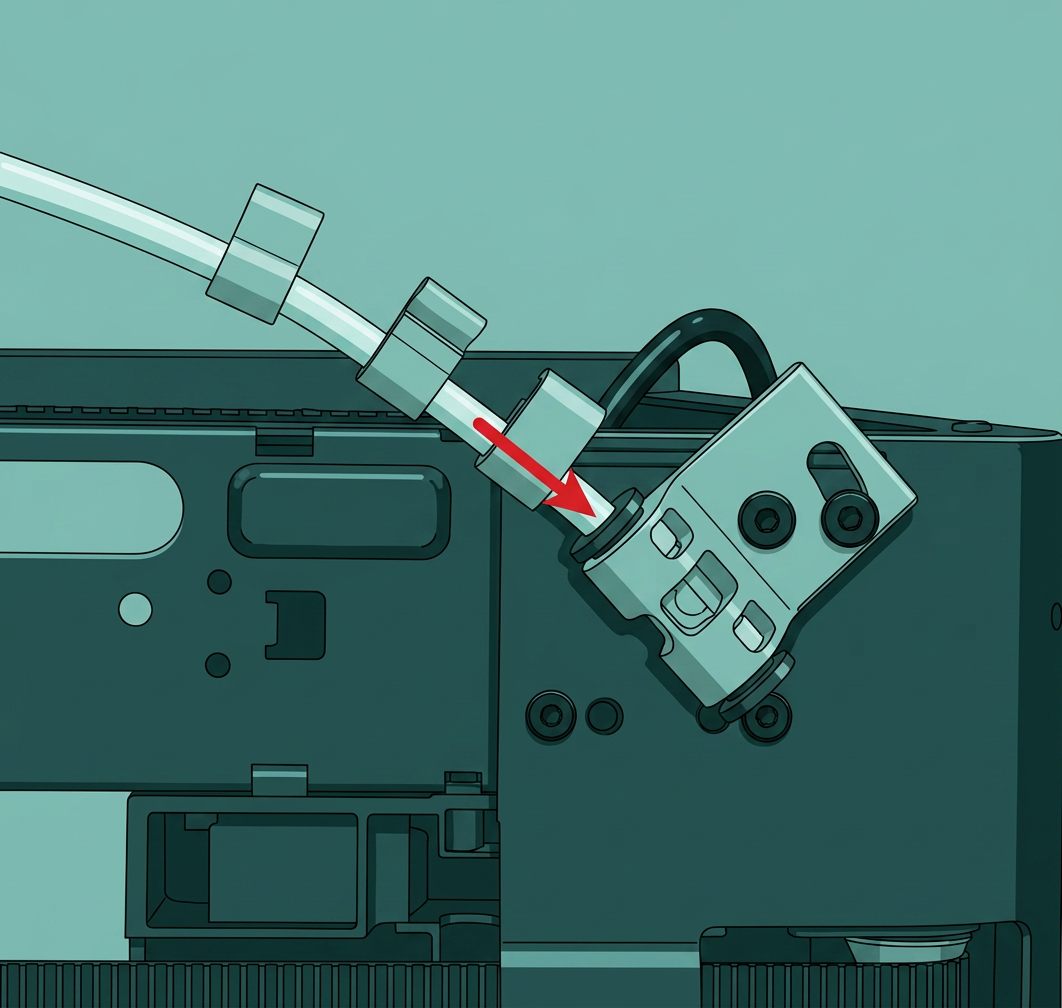

Вставьте один конец трубки PTFE обратно в держатель для трубки филамента и выровняйте зажимы в правильные положения, как показано на изображении ниже.
 |
 |
Шаг 3 - Подключение трубки к экструдеру
Аккуратно вставьте другой конец трубки в экструдер и закройте передний корпус инструментальной головки.
 |
 |

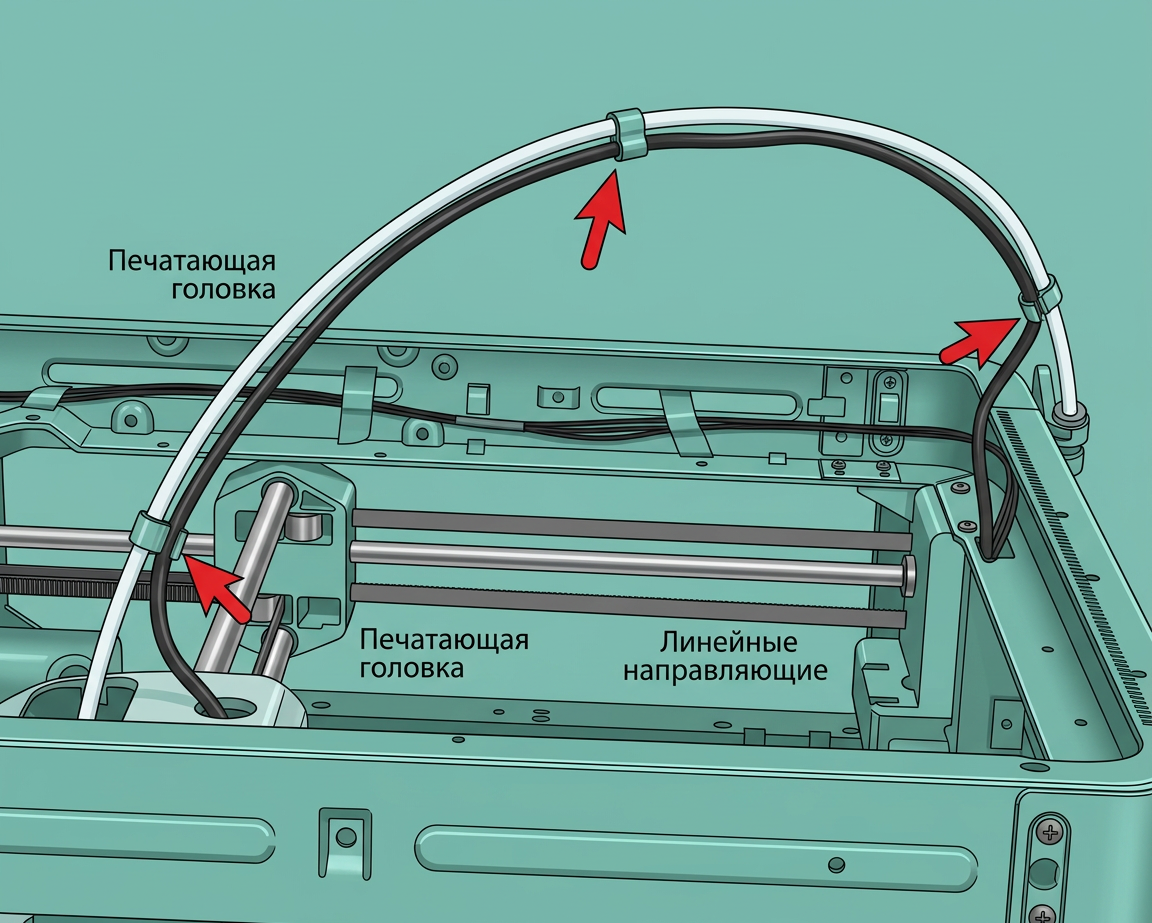

Шаг 4 - Крепление кабелей
Верните кабель инструментальной головки обратно в держатель зажимов.
Как проверить
1. Визуально проверьте внешний вид, отсутствие видимых деформаций;
2. Аккуратно потяните за трубку PTFE с обоих концов, чтобы убедиться, что концы надежно зафиксированы.
