Руководство по установке литофании V1 (Устаревшее)

Пожалуйста, обратитесь к последней версии V2: Руководство по установке литофана V2.

Подготовка

1. Подготовьте Комплект светодиодной подсветки для литофана в соответствии с размером напечатанной рамки. В этом руководстве в качестве примера используется комплект из 4 частей.

lithophane-led-backlight-board-kit_图1.png" alt="Рисунок 1.png" width="600">

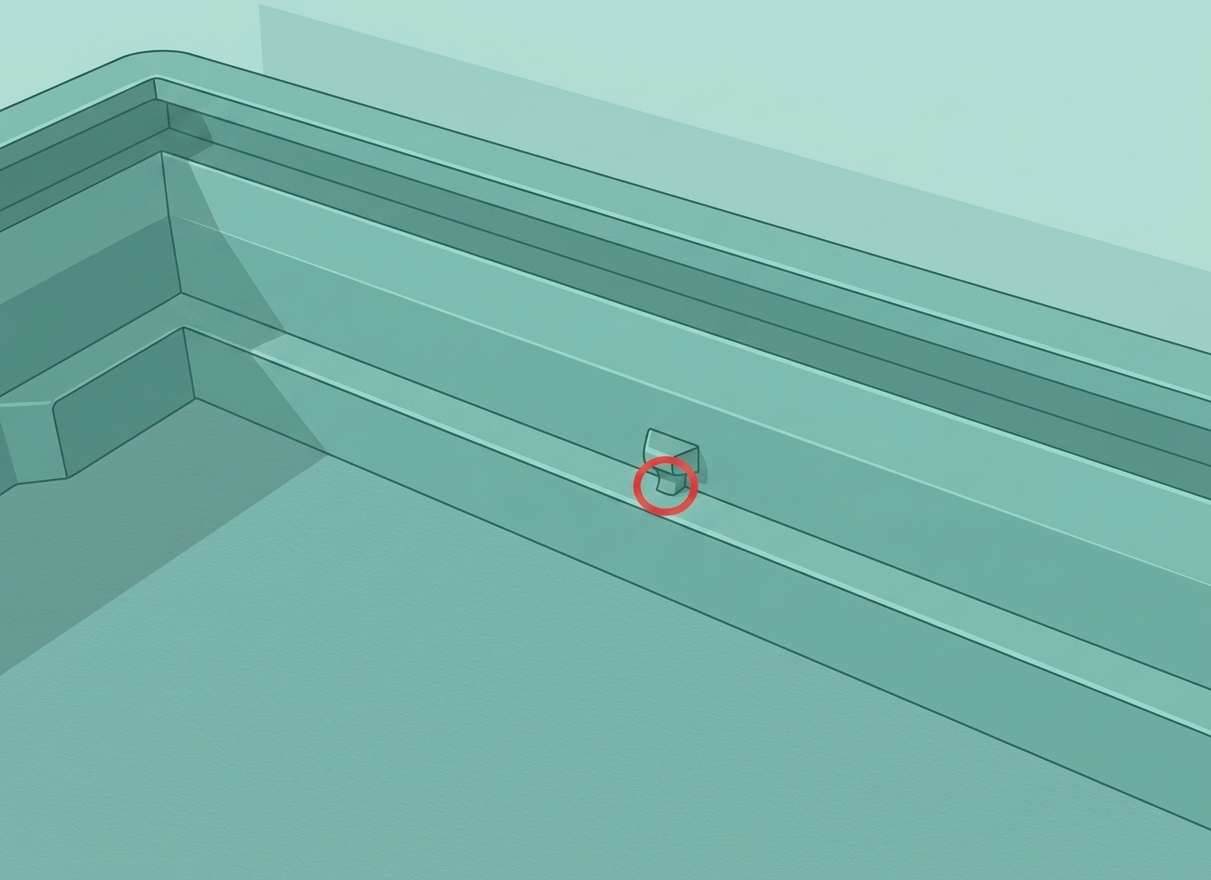

2. При печати рамки небольшие зажимы и соединительные элементы внутри рамки могут иметь свесы. Удалите их, чтобы обеспечить плавную установку.

Примечание: Убедитесь, что вы не удалили все зажимы полностью, так как это повлияет на последующую установку платы подсветки.

Установка опорной стойки

1. Убедитесь, что канавчатая сторона гайки направлена вверх, и вставьте напечатанный инструмент в канавку гайки, надавив, чтобы надежно закрепить его.

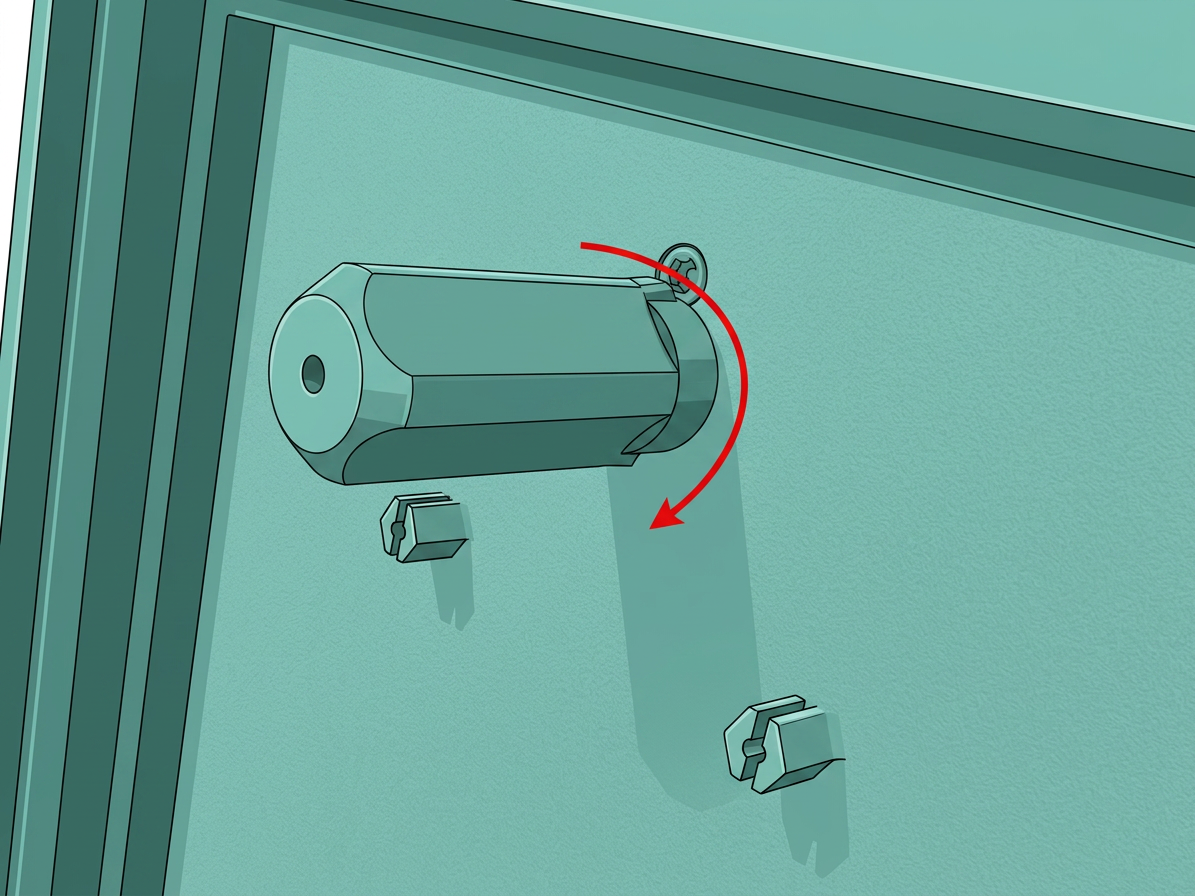

2. Вставьте опорную стойку с задней стороны рамки, вставьте напечатанный инструмент и гайку с передней стороны рамки и поверните гайку по часовой стрелке, чтобы закрепить ее.

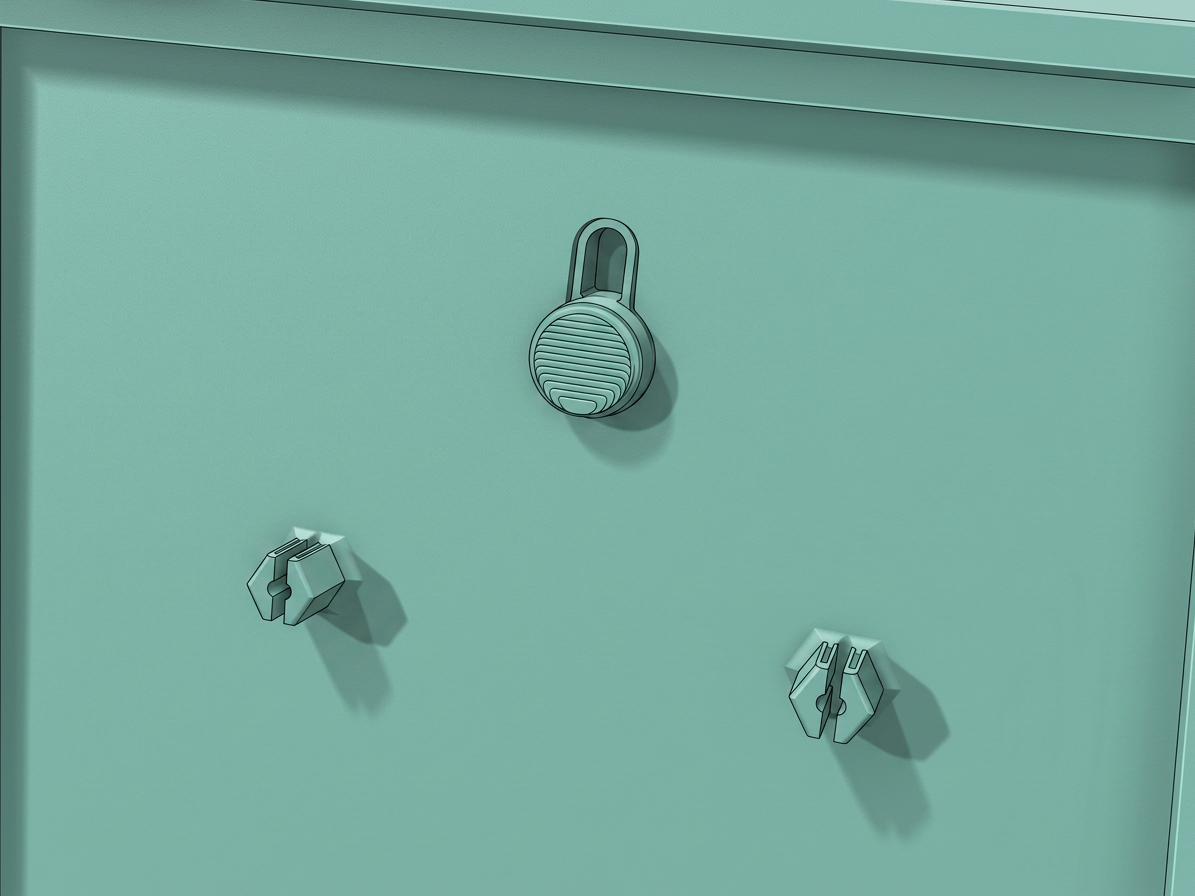

3. После фиксации гайки извлеките напечатанный инструмент.

Примечание: Метод сборки рамок других размеров такой же.

Подключение плат светодиодной подсветки

Переверните платы светодиодной подсветки на заднюю сторону и аккуратно расположите их в порядке, убедившись, что выступающая сторона интерфейса кабеля питания PH2.0 направлена вверх, затем подключите платы.

ПРИМЕЧАНИЕ：

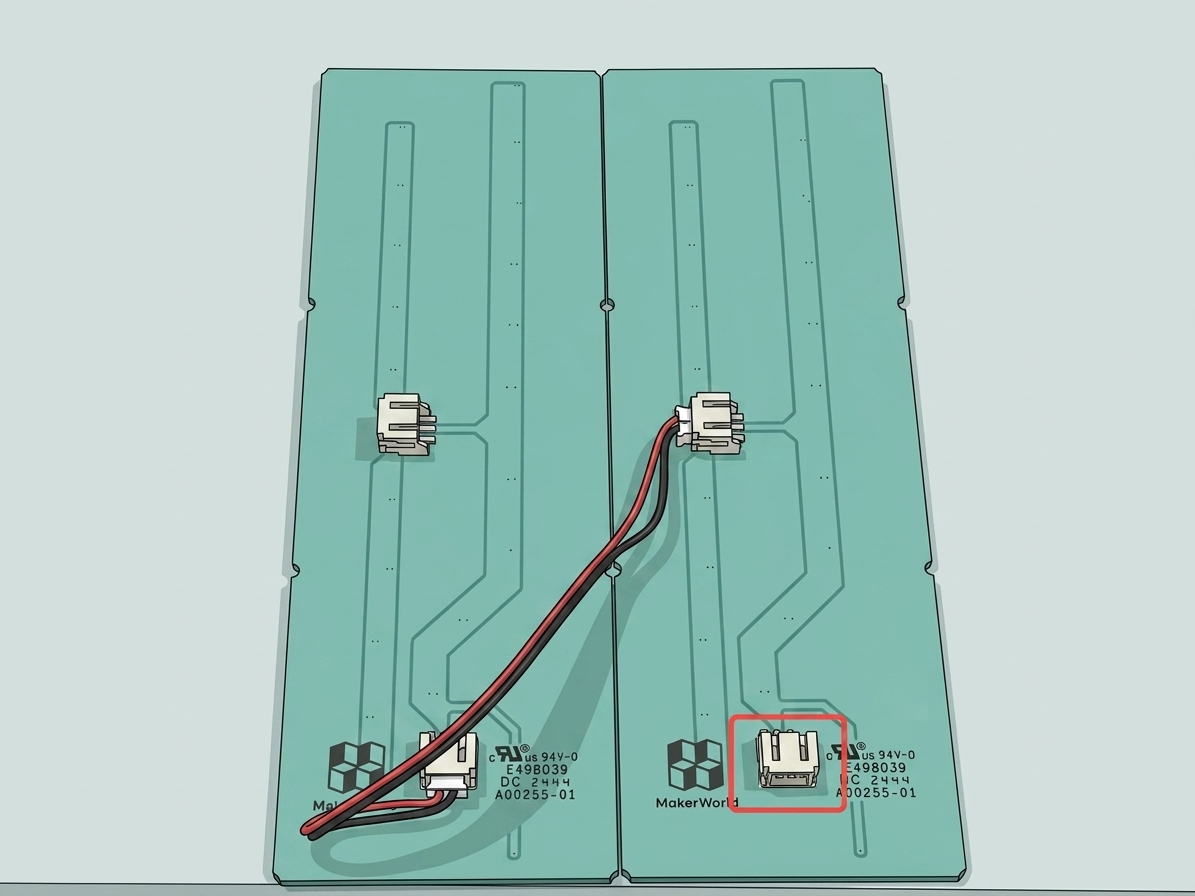

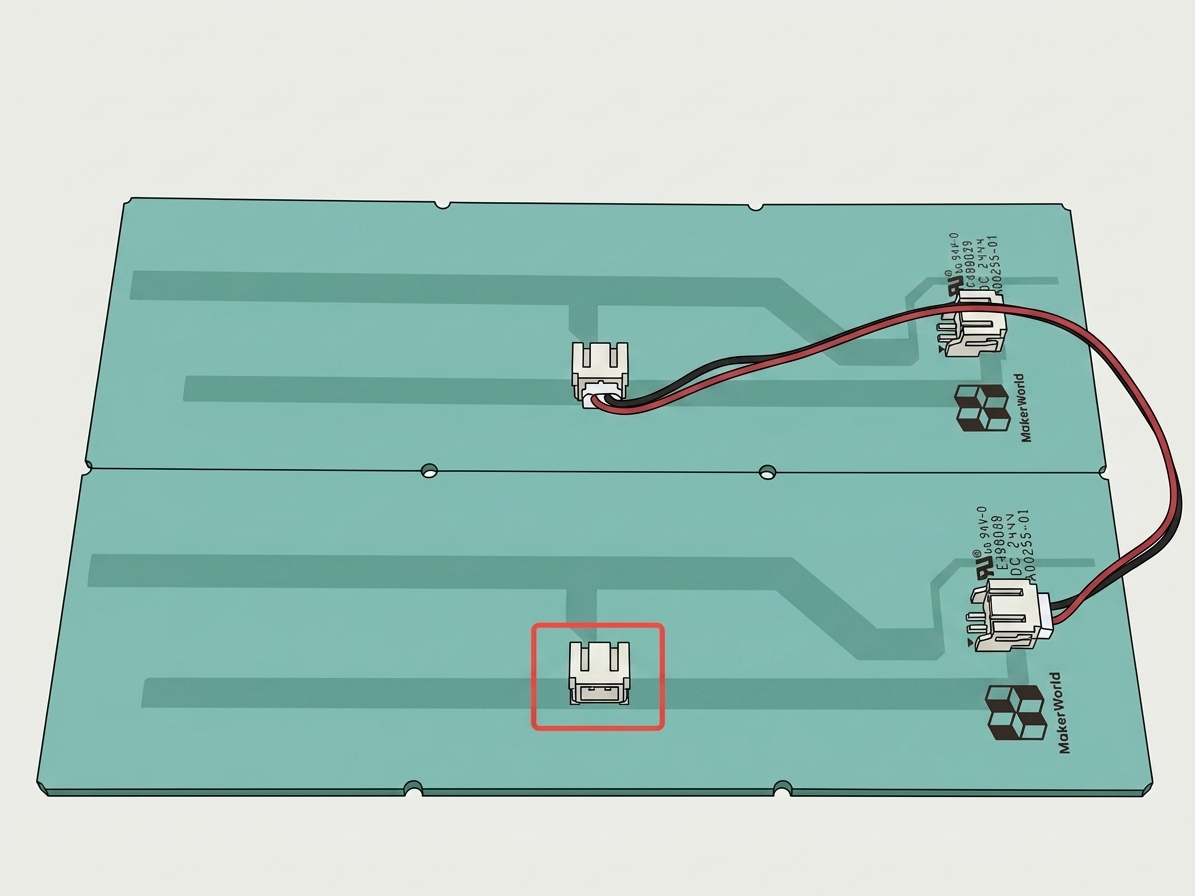

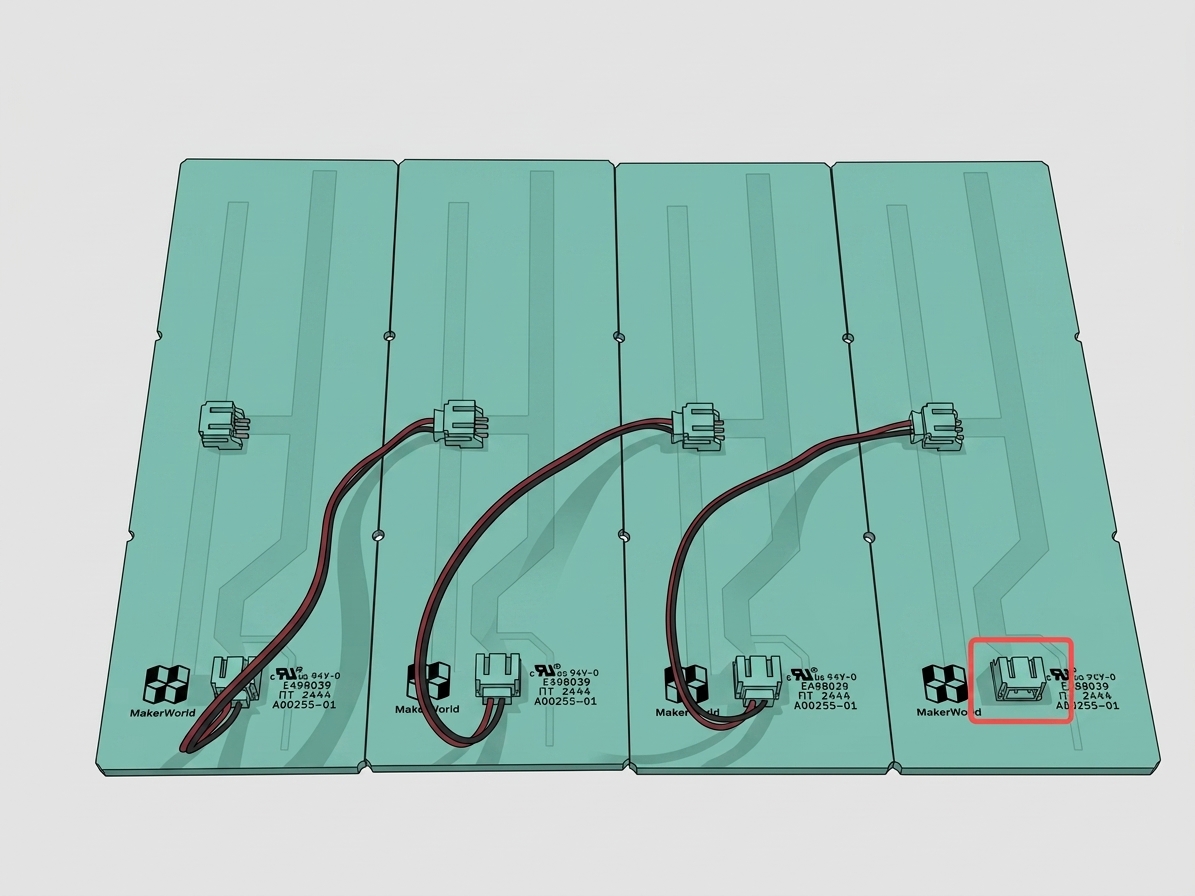

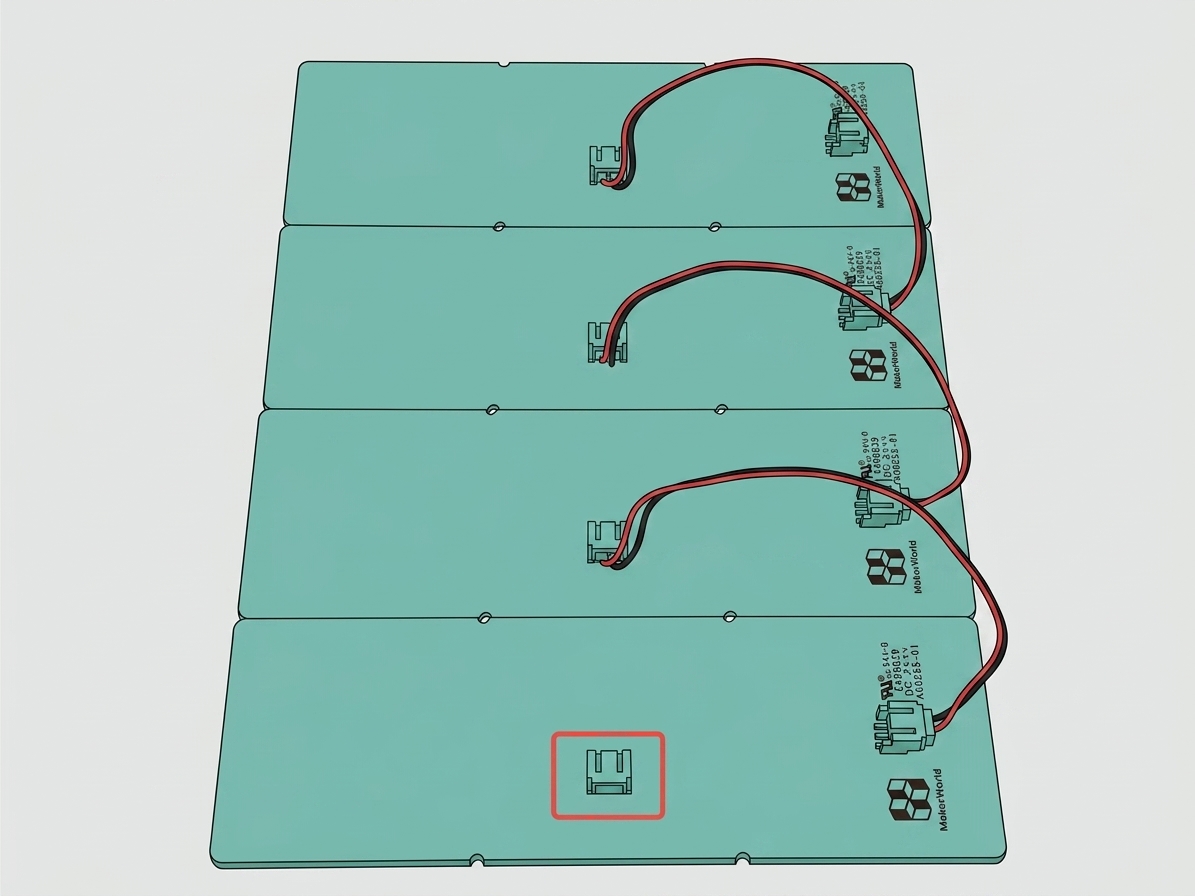

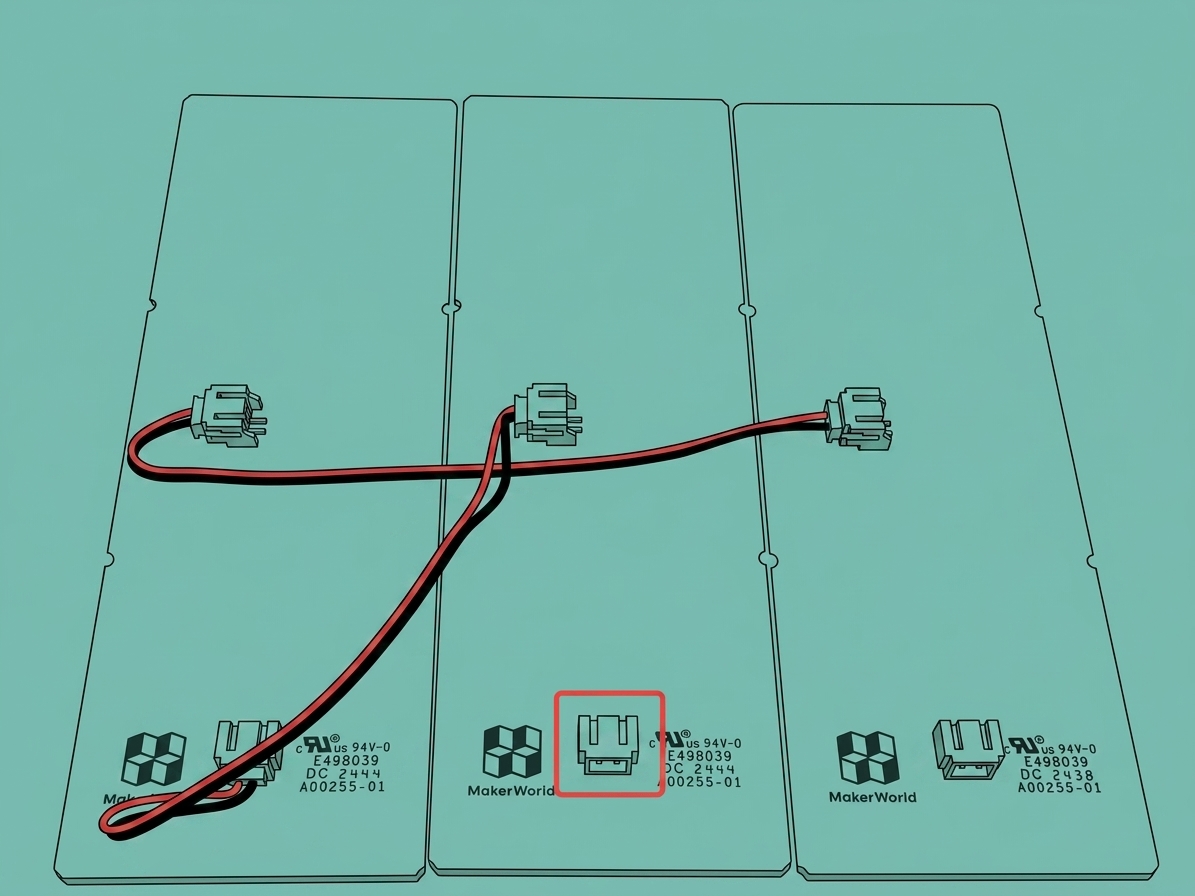

1. Make My Lithophane поддерживает 3 размера рамки, состоящие из 2, 3 или 4 плат. Каждая плата имеет два параллельных разъема питания, функционирующих как входные и выходные порты. Убедитесь, что все платы подключены и одна плата подключена к USB-кабелю питания. Пожалуйста, обратитесь к рекомендуемому методу подключения на рисунке ниже. Красный прямоугольник — это разъем питания:

2. Оба конца кабеля питания PH2.0 идентичны и могут использоваться взаимозаменяемо в любом порту.

3. На этом этапе не подключайте USB-кабель питания к плате светодиодной подсветки.

Подключение кабеля питания

1. В зависимости от ориентации вашего литофана (вертикальная или горизонтальная), пропустите USB-кабель питания через зарезервированное отверстие в рамке.

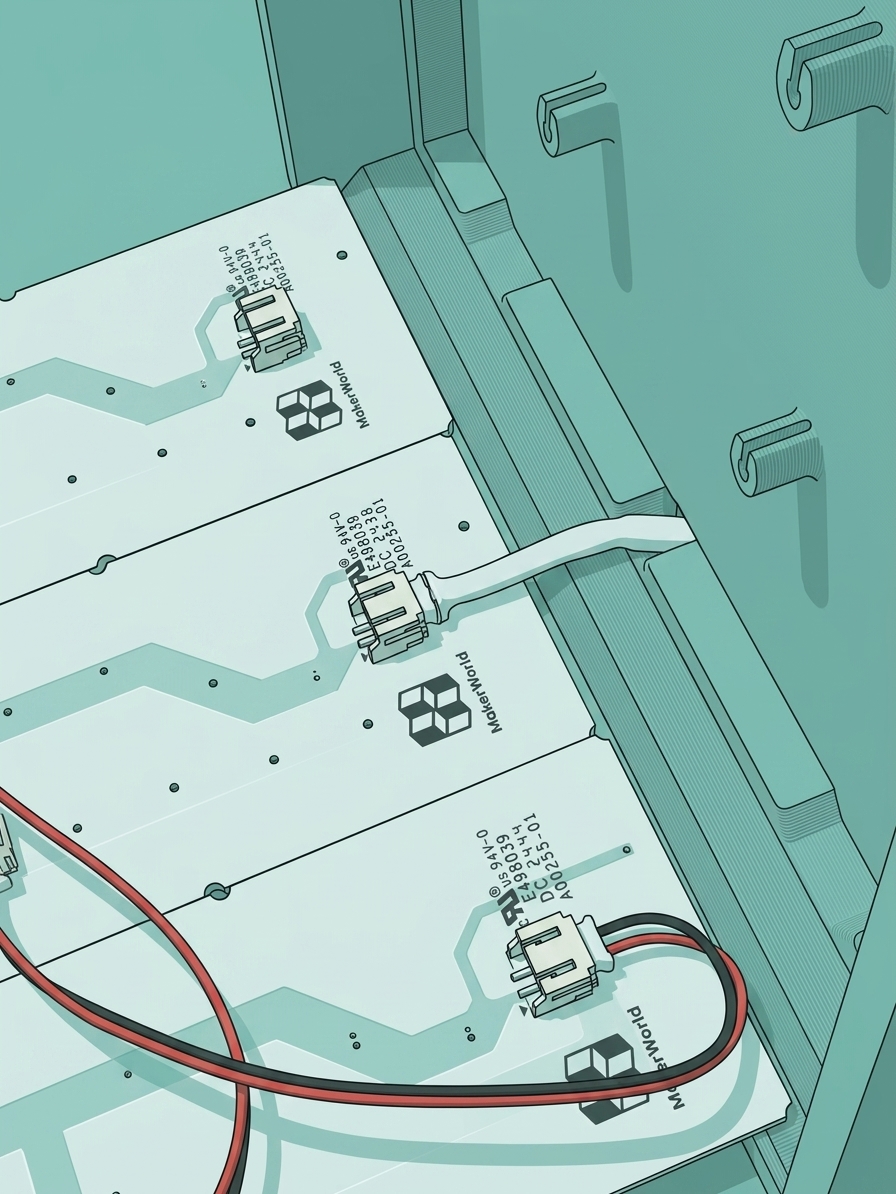

2. Подключите конец PH2.0 USB-кабеля питания к плате светодиодной подсветки.

ПРИМЕЧАНИЕ: Рамка имеет два отверстия; выберите подходящее отверстие в зависимости от ориентации вашего литофана.

Фиксация плат светодиодной подсветки

1. Отрегулируйте положение соединительных кабелей внизу плат светодиодной подсветки, чтобы они лежали ровно.

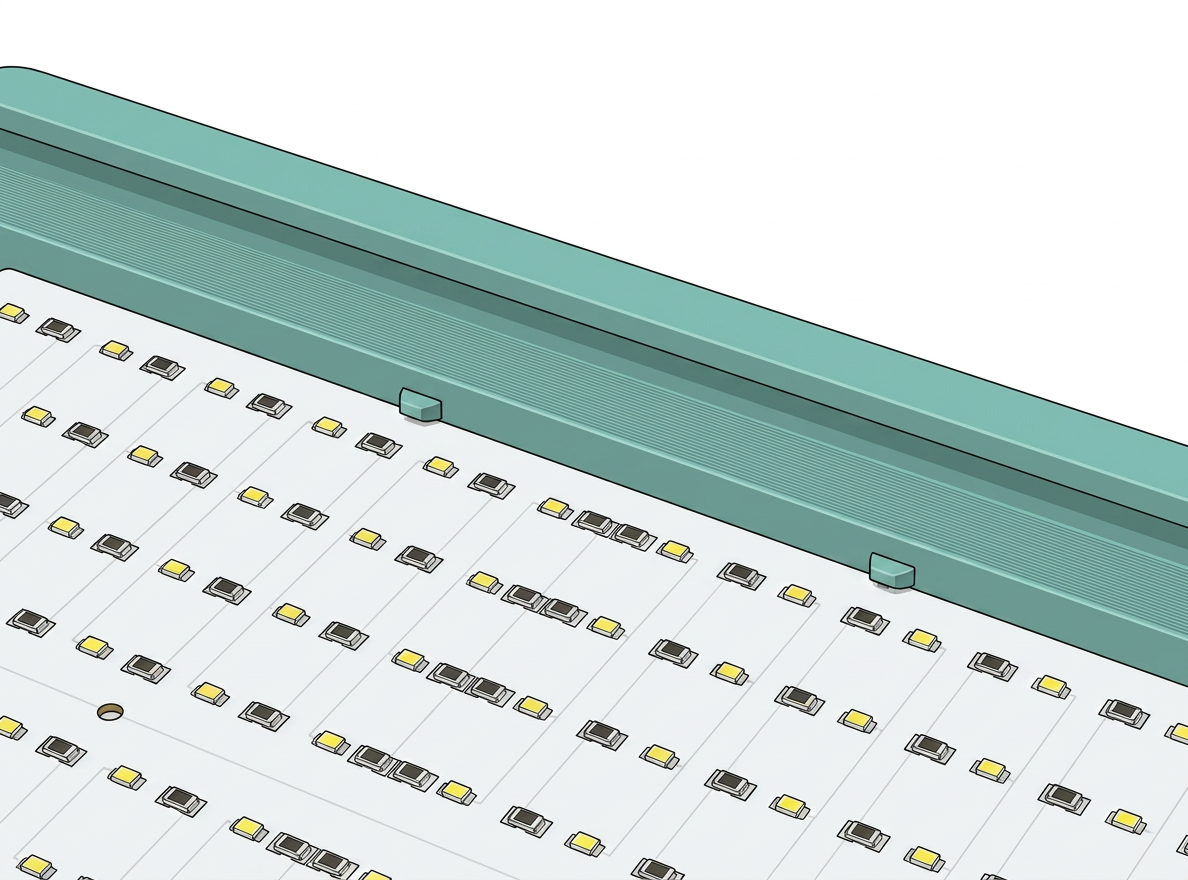

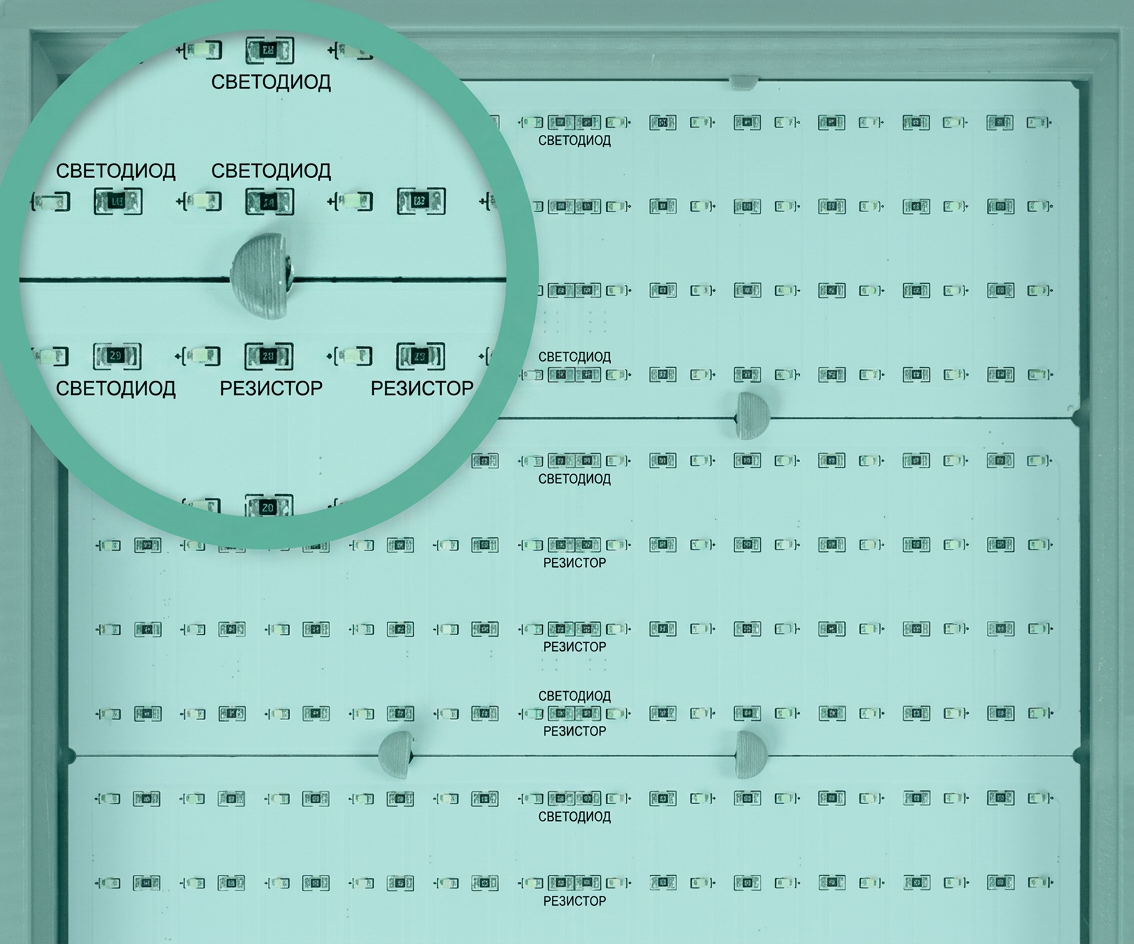

2. Закрепите платы светодиодной подсветки под небольшими зажимами внутри краев рамки и уложите их ровно в рамке.

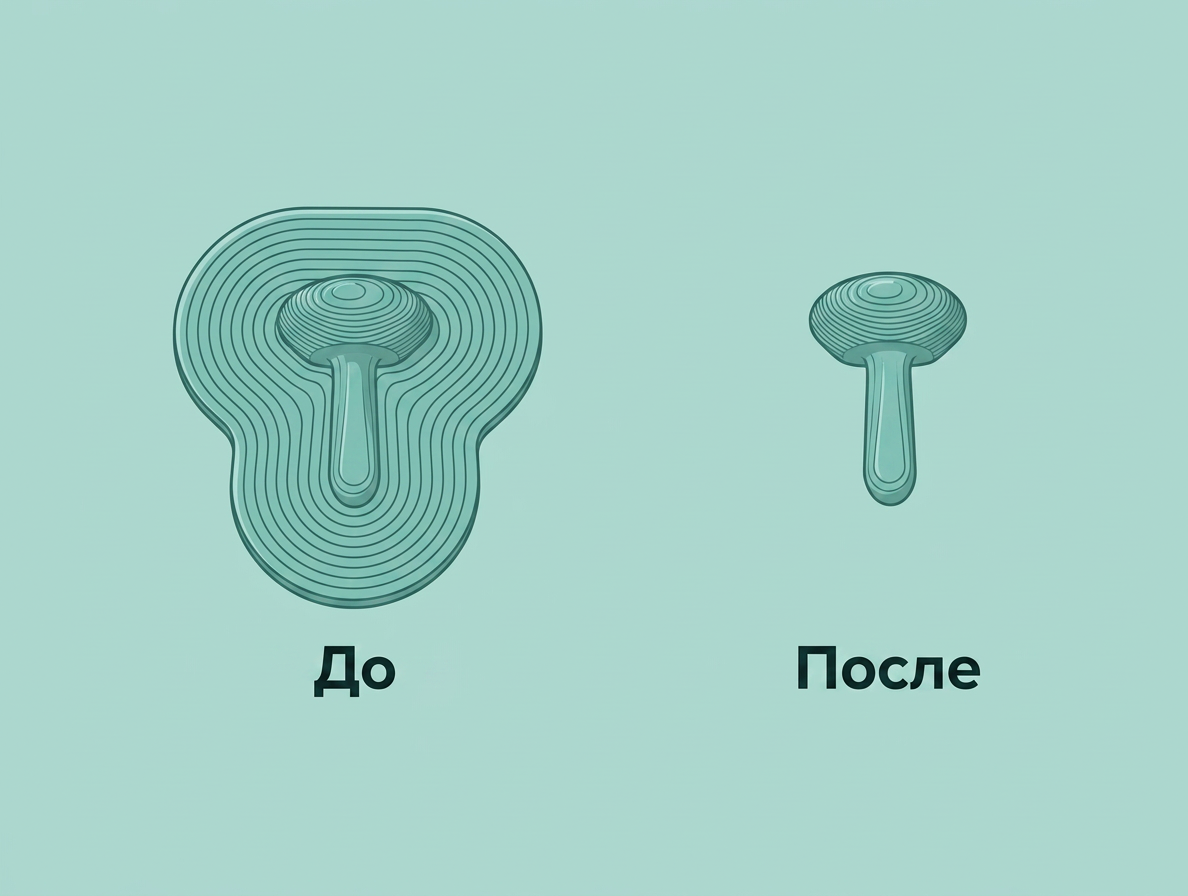

3. Удалите опоры для штифтов и вставьте штифты в круглые отверстия между платами светодиодной подсветки, чтобы закрепить их.

ПРИМЕЧАНИЕ：

1. Количество необходимых штифтов зависит от количества плат. Для четырех плат требуется шесть штифтов, которые уже включены в файл печати.
2. Если платы не лежат ровно, проверьте, полностью ли удалены внутренние опоры рамки или аккуратно ли размещены соединительные кабели.

Установка литофана

Аккуратно откройте паз для вставки рамки и вставьте напечатанный литофан в рамку.

Включение питания

Подключите питание, коснитесь переключателя, чтобы зажечь литофан. Долгое нажатие на переключатель позволяет регулировать яркость.
