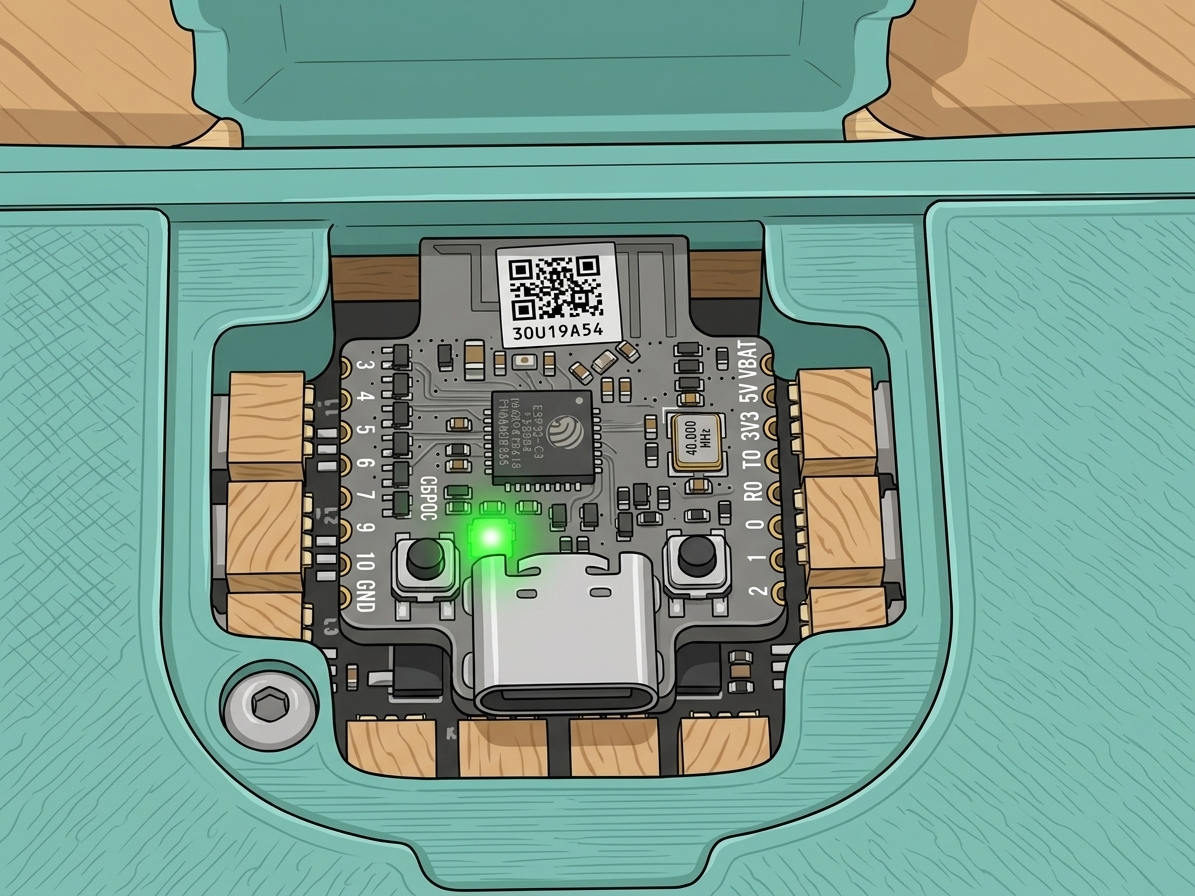

Контроллер Core оснащен программируемым светодиодом статуса RGB. При работе с официальной прошивкой этот светодиод обеспечивает визуальную обратную связь в реальном времени о статусе контроллера — например, тип подключения, процесс идентификации и предупреждения об ошибках — с помощью конкретных цветов и паттернов мигания. В таблице ниже перечислены стандартные индикаторы светодиодов и соответствующие им состояния системы.
Примечание: При запуске пользовательской программы поведение светодиода может быть определено кодом пользователя и может не соответствовать
стандартным индикаторам статуса, показанным ниже.
Коды мигания загрузчика
Загрузчик — это низкоуровневая программа на контроллере Core, используемая для обновлений прошивки. Core переходит в режим загрузчика только во время обновления прошивки.
| Статус | Паттерн мигания светодиода | ||
|---|---|---|---|
| 1 | Ошибка обновления прошивки | Красный（0xFF0000）постоянно включен | |
| 2 | Ожидание начала обновления прошивки | Белый（0xFFFFFF）постоянно включен | |
| 3 | Обновление прошивки в процессе | Белый（0xFFFFFF）мигает с частотой 10 Гц |
Коды мигания прошивки
Прошивка служит средой выполнения как для официальных, так и для пользовательских проектов. Прошивка CyberBrick — это кастомизированное расширение MicroPython, обеспечивающее управление и взаимодействие между модулями.
| Статус | Паттерн мигания светодиода | |
|---|---|---|
| 1 | Включение питания | Зеленый（0x00FF00）постоянно включен |
| 2 | Только Bluetooth подключен | Синий（0x0000FF）постоянно включен |
| 3 | Только 2.4G подключен | Желтый（0xFFFF00）постоянно включен |
| 4 | Подключены Bluetooth и 2.4G | Синий（0x0000FF）Желтый（0xFFFF00）Чередующееся мигание с частотой 0.5 Гц |
| 5 | Передача конфигурационного файла | Синий（0x0000FF）мигает с частотой 5 Гц |
| 6 | Быстрая идентификация ("Найти мой Core") | Зеленый 0x00FF00）мигает с частотой 1 Гц в течение 5 сек |
| 7 | Поврежден раздел ключа прошивки | Красный（0xFF0000）мигает с частотой 10 Гц |
| 8 | MPY остановлен (включая ошибку, сбой и вход в REPL) | Фиолетовый（0xFF00FF）мигает с частотой 1 Гц |
